Co mezní úchylky tváření opravdu znamenají pro vaše součásti

Když objednáváte vlastní kovanou součást, jak můžete vědět, zda bude ve skutečnosti pasovat do sestavy? Odpověď spočívá v pochopení mezních úchylek tváření – skrytých specifikací, které určují, zda vaše díly bezproblémově fungují, nebo způsobí nákladné poruchy později.

Mezní úchylky tváření definují povolenou odchylku od stanovených rozměrů u tvářených komponent. Představte si je jako přijatelnou míru chyby mezi tím, co navrhnete, a tím, co může výrobní proces reálně dodat. Bez ohledu na přesnost zařízení nebo procesu je určitá variabilita nevyhnutelná, když se kov tvaruje za extrémního tlaku a teploty.

Tolerance kování jsou povolené odchylky v rozměrech, tvaru a úpravě povrchu kované součásti od jejích jmenovitých specifikací, přičemž součást stále splňuje funkční požadavky.

Proč by vás to mělo zajímat? Protože chybné tolerance vedou k součástem, které nejsou správně kompatibilní, sestavám, které selžou předčasně, a projekty, které překročí rozpočet. Inženýři zadávající součásti i odběratelé objednávající kovaniny musí hovořit stejným jazykem tolerancí – jinak se nedorozumění prodraží.

Co jsou to tolerance kování a proč jsou důležité

Představte si, že objednáváte kovaný hřídel o stanoveném průměru 50 mm. Bez specifikace tolerance, jak byste poznali, zda je přijatelný hřídel o průměru 49,5 mm nebo 50,5 mm? Podle průmyslových norem by rozměrová tolerance ±0,5 mm znamenala, že oba rozměry dokonale vyhovují. Pokud však vaše aplikace vyžaduje přesné uložení, takováto variace by mohla znamenat katastrofu.

Tolerance jsou důležité, protože přímo ovlivňují:

• Zaměnitelnost - Díly musí sedět na přilehlé komponenty napříč jednotlivými výrobními sériemi
• Funkčnost - Správné uložení a tolerance zajišťují správnou funkci mechanických systémů
• Bezpečnost - Náročné aplikace v leteckém, automobilovém a lékařském průmyslu vyžadují přesnou kontrolu tolerancí
• Náklady - Úžeší tolerance vyžadují přesnější výrobu, což zvyšuje výrobní náklady

Tolerační uložení mezi komponenty určuje vše – od toho, jak hladce se ložisko otáčí, až po to, zda píst těsně sedí ve válci. Pokud to bude špatně, hrozí úniky, nadměrné opotřebení nebo dokonce úplné selhání sestavy.

Tři kategorie tvářecích tolerancí, které musíte znát

Při kontrole specifikací tváření se setkáte se třemi různými kategoriemi tolerancí. Porozumění každé z nich zabrání běžné chybě zaměřovat se pouze na rozměry a přitom ignorovat stejně důležité požadavky na tvar a povrch.

Tolerované rozměry představují nejzákladnější kategorii. Tyto specifikace určují rozměrová měření – délku, šířku, výšku, průměr a tloušťku. Například obecné tolerance pro lineární rozměry se typicky pohybují od ±0,1 mm pro rozměry do 25 mm do ±0,5 mm pro rozměry do 1200 mm. Každá kovaná součást začíná specifikacemi rozměrových tolerancí, které definují přijatelné odchylky velikosti.

Geometrické tolerance jdou dále než jednoduchá měření a řídí tvar a orientaci prvků. Tyto specifikace řeší přímku, rovinnost, kruhovitost a polohové vztahy mezi prvky. U kovaného hřídele může být například požadována geometrická tolerance umožňující odchylku přímky pouze 0,02 mm na metr délky, aby byla zajištěna správná funkce s příslušejícími ložisky. Tolerance uložení mezi montovanými součástmi často závisí více na geometrické přesnosti než na hrubých rozměrech.

Tolerance úpravy povrchu definují přípustné odchylky v textuře a drsnosti povrchu. Tyto specifikace jsou kritické, když kované díly musí klouzat na sobě, vyžadují určitý estetický vzhled nebo potřebují vhodné utěsnění povrchů. Hodnoty drsnosti povrchu jako Ra 1.6 μm udávají průměrnou výšku povrchových nerovností – klíčová informace, když záleží na minimalizaci tření nebo těsnosti spoje.

Každá kategorie slouží jinému účelu. Vynechání kterékoli z nich ve vašich specifikacích vytváří mezery, které výrobci musí vyplnit pomocí předpokladů – a ty zřídka odpovídají vašim skutečným požadavkům.

Tolerance rozměrů při různých metodách kování

Ne všechny metody kování poskytují stejnou rozměrovou přesnost. Když vybíráte proces kování, zároveň vybíráte tolerance, které s tím souvisejí. Pochopení těchto rozdílů předem zabrání frustrujícímu zjištění, že vaše zvolená metoda prostě nemůže dosáhnout specifikací, které vaše aplikace vyžaduje.

Konstrukce kování, kterou vytvoříte, musí brát v úvahu vlastní limity přesnosti jednotlivých procesů. Výkres kování určený pro výrobu ve volném nářadí vyžaduje zcela odlišné tolerance než výkres navržený pro přesné uzavřené tváření. Podívejme se, co každá metoda může reálně dosáhnout.

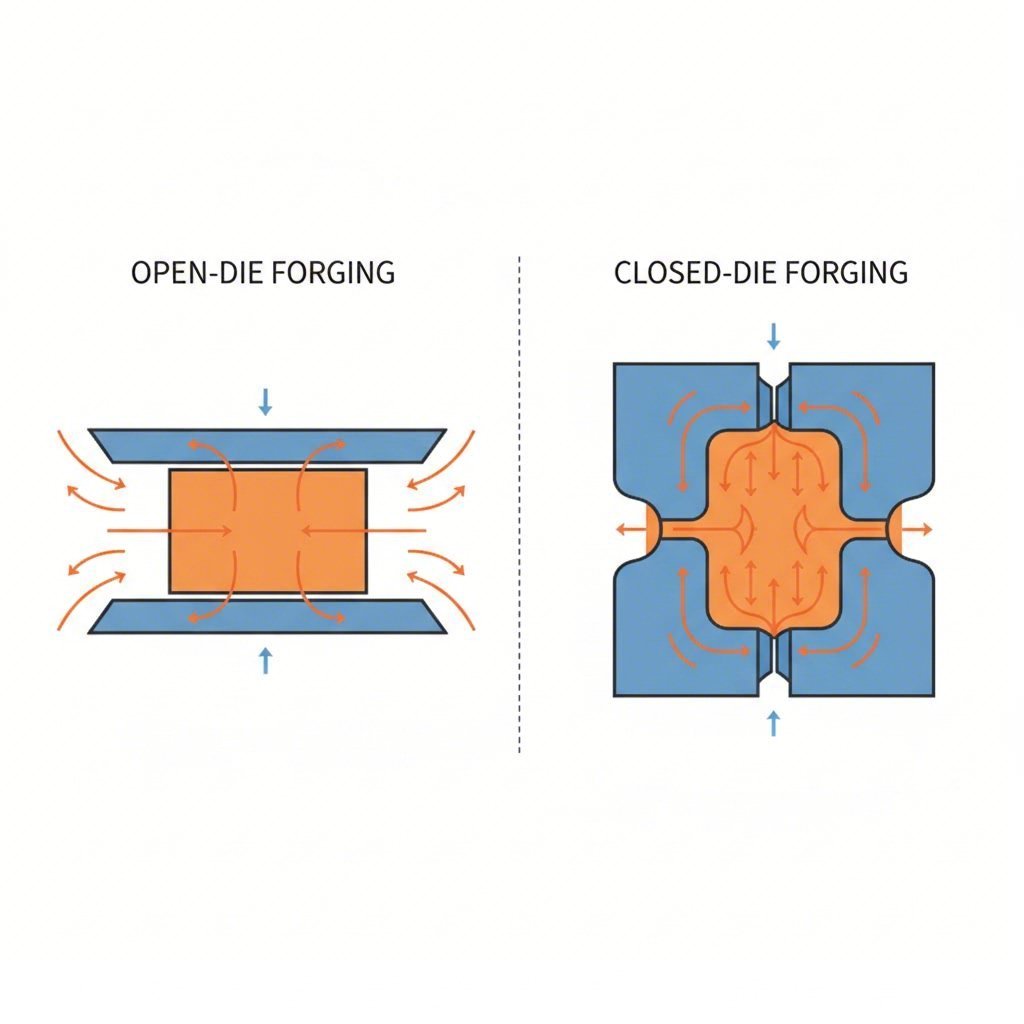

Tolerance volného a uzavřeného kování

U volného kování je ohřátý kov stlačován mezi rovinnými nebo jen mírně tvarovanými razicími plochami, které materiál plně neuzavírají. Protože kov pod tlakem volně proteče, je obtížné dosáhnout přesného rozměrového dodržení. Zkušení operátoři manipulují s polotovarem pomocí více úderů, ale tento ruční proces zavádí variabilitu, která omezuje dosažitelné tolerance.

Podle průmyslové specifikace , výkovky z otevřeného lisování vynikají při výrobě velkých, jednoduchých tvarů s vynikajícími mechanickými vlastnostmi – ale přesnost není jejich silnou stránkou. Typické rozměrové tolerance pro výkovky z otevřeného lisování se pohybují od ±3 mm do ±10 mm v závislosti na velikosti a složitosti dílu. Tuto metodu běžně uvidíte používanou u hřídelí, kroužků a bloků, kde konečné rozměry budou stanoveny následným obráběním.

Uzavřené lisování, označované také jako tváření do dutin, tvaruje kov uvnitř speciálně navržených nástrojů, které vytvářejí dutinu odpovídající požadovanému tvaru součásti. Materiál je stlačován za vysokého tlaku, čímž dochází k jeho toku a úplnému zaplnění dutiny nástroje. Toto uzavření umožňuje dosažení výrazně přesnějších tolerancí ve srovnání s metodami otevřeného lisování.

Proč uzavřené lisování dosahuje lepší přesnosti? Tři klíčové faktory:

• Kontrolovaný tok materiálu - Nástroje omezují pohyb kovu na předem určené dráhy
• Konzistentní rozložení tlaku - Uzavřené dutiny aplikují rovnoměrnou sílu po celém obrobku
• Opakovatelná geometrie - Jakmile jsou razníky řádně vyrobeny, každá součást opakuje stejný tvar

Evropský standard BS EN 10243-1 stanovuje dvě třídy tolerance pro ocelové výkovky zhotovené do razníku: třída F pro běžnou přesnost a třída E pro užší tolerance. U výkovku ozubeného kola o hmotnosti 5,35 kg povoluje třída F rozměry šířky +1,9/-0,9 mm, zatímco třída E tyto meze zužuje na +1,2/-0,6 mm. Tento standardizovaný rámec umožňuje kupujícím i výrobcům mluvit jedním jazykem tolerancí.

Jak dosahuje přesné kování užších specifikací

Přesné kování představuje další vývojový stupeň schopnosti dodržování tolerancí. Tento proces využívá pečlivě kontrolované parametry – teplotu, tlak, návrh razníku a přípravu materiálu – pro výrobu součástí, které vyžadují minimální nebo žádné následné obrábění.

Čím se liší přesné tváření? Tento proces často využívá teplé nebo studené tváření namísto tradičního horkého kování. Nižší teploty snižují účinky tepelné roztažnosti a minimalizují rozměrové změny, ke kterým dochází při chladnutí. Kromě toho přesné tváření obvykle používá sofistikovanější materiály nástrojů a povrchové úpravy odolné proti opotřebení, čímž udržuje úzké tolerance po celou dobu delších výrobních sérií.

Kroužkové tváření zaujímá ve spektru tolerancí samostatné místo. Tento specializovaný proces vyrábí bezešvé kroužky průrazem ingotu a následným válcováním mezi tvarovými nástroji. Spojité válcování vytváří výjimečnou orientaci zrn a umožňuje dosažení přesnosti vhodné pro ložiskové dráhy, polotovary ozubených kol a příruby tlakových nádob. Průměrové tolerance se obvykle pohybují v rozmezí ±1 mm až ±3 mm v závislosti na velikosti kroužku, přičemž tloušťka stěny je řízena v podobném rozsahu.

Typ metody	Typický rozsah rozměrových tolerancí	Nejlepší použití	Relativní dopad na náklady
Tváření v otevřené matrici	±3 mm až ±10 mm	Velké hřídele, bloky, vlastní tvary vyžadující obrábění	Nižší náklady na nástroje; vyšší náklady na dokončování jednotlivých dílů
Zavřené kování (třída F)	±0,9 mm až ±3,7 mm	Díly pro automobilový průmysl vysokého objemu, ojnice, převody	Střední investice do nástrojů; ekonomické při vysokém objemu
Zavřené kování (třída E)	±0,5 mm až ±2,4 mm	Přesné součásti, klikové hřídele, kritické sestavy	Vyšší náklady na nástroje a proces; snížené obrábění
Přesné kování	±0,2 mm až ±0,5 mm	Díly téměř konečného tvaru, letecké součásti, lékařské přístroje	Nejvyšší náklady na nástroje; minimální dodatečné zpracování
Válcované kroužkové kování	±1 mm až ±3 mm	Ložiskové kroužky, příruby, polotovary ozubených kol, kroužky tlakových nádob	Specializované vybavení; nákladově efektivní pro kruhové geometrie

Několik technických faktorů vysvětluje, proč různé metody dosahují různých úrovní tolerance. Vzory opotřebení nástrojů hrají významnou roli – otevřené nástroje podléhají nerovnoměrnému opotřebení kvůli různému kontaktu s polotovarem, zatímco uzavřené nástroje se opotřebovávají předvídatelněji, ale i tak vyžadují sledování. Norma BS EN 10243-1 explicitně uvádí, že tolerance zohledňují opotřebení nástrojů spolu s variacemi smrštění.

Vlastnosti toku materiálu ovlivňují také dosažitelnou přesnost. U uzavřeného výkovku způsobuje tok kovu do tenkých částí nebo složitých větví větší rozměrovou variabilitu než jednoduché kompaktní tvary. Tato norma řeší tuto problematiku prostřednictvím faktorů složitosti tvaru, které se pohybují od S1 (jednoduché tvary s faktorem nad 0,63) po S4 (složité tvary s faktorem až do 0,16). Složitějším geometriím jsou přiděleny větší tolerance.

Teplotní vlivy tyto problémy ještě zvyšují. Teploty při horkém tváření způsobují tepelnou roztažnost během tváření, následovanou smrštěním při chlazení. Přesné předpovězení smrštění vyžaduje zohlednění složení slitiny, rychlosti chlazení a geometrie dílu. Vysokolegované oceli s obsahem uhlíku nad 0,65 % nebo celkovým obsahem legujících prvků nad 5 % mají jinou klasifikaci tolerancí než běžné uhlíkové oceli – s ohledem na jejich obtížnější tvářecí vlastnosti.

Výběr správného způsobu tváření znamená vyvážení požadavků na tolerance a reálných nákladů. Stanovení přesných tolerancí pro výkovky, které budou podrobeny rozsáhlému obrábění, znamená plýtvání penězi. Naopak výběr otevřeného lisování pro součásti vyžadující úzké tolerance zaručuje drahé dodatečné operace. Klíč spočívá ve shodě možností metody s aktuálními funkčními požadavky.

Typy uložení a jejich požadavky na tolerance

Vybrali jste si způsob tváření a znáte očekávané rozsahy tolerancí. Ale právě zde selhávají mnozí nakupující: neuvedou, jak bude výkovek ve skutečnosti zapadat do ostatních součástí sestavy. Tolerance uvolněného uložení potřebná pro rotační hřídel se výrazně liší od tolerance přesného uložení potřebného pro trvale nasazené ozubené kolo.

Uložení popisují rozměrový vztah mezi spojovanými součástmi – obvykle kombinací hřídel-díra. Podle Normy ANSI B4.1 , uložení jsou rozdělena do tří obecných skupin: uložení s posuvem nebo kluzná (RC), polohová uložení (LC, LT, LN) a nucená nebo litá uložení (FN). Každá kategorie plní odlišné funkční účely v aplikacích tváření.

Pochopte požadavky na kluzné a vůlové uložení

Když se vaše kované součásti musí volně pohybovat vůči spojovaným dílům, stávají se tolerance vůlového uložení nezbytnými. Vůlové uložení vždy zanechává mezery mezi hřídelem a dírou, což umožňuje snadnou montáž a během provozu umožňuje posuvný nebo rotační pohyb.

Zní to jednoduše? Zde to začíná být zajímavé. Norma ANSI B4.1 definuje devět tříd běhových a kluzných uložení, z nichž každá je navržena pro konkrétní provozní podmínky:

• RC 1 – Těsné kluzné uložení: Určeno pro přesné nastavení polohy součástí, které musí být montovány bez vnímatelného vůle. Použijte pro přesné kované řídicí komponenty vyžadující přesné umístění.
• RC 2 – Kluzné uložení: Zajistí přesné uložení s větším maximálním vůlí než RC 1. Díly se snadno pohybují a otáčejí, ale nejsou určeny k volnému běhu. U větších rozměrů může dojít k zaseknutí při malých změnách teploty.
• RC 3 – Přesný běžný uložení: Téměř nejtesnější uložení, u kterého ještě díly běží volně. Ideální pro přesné kované díly při nízkých rychlostech a nízkých tlacích, vyhýbejte se tam, kde lze očekávat rozdíly teplot.
• RC 4 – Těsný běžný uložení: Navrženo pro přesné strojní zařízení s mírnými obvodovými rychlostmi a ložiskovými tlaky, kde je požadována přesná poloha a minimální vůle.
• RC 5 a RC 6 – Střední běžný uložení: Určeno pro vyšší provozní rychlosti nebo vysoké ložiskové tlaky. Běžné u kovaných hřídelí v průmyslových zařízeních.
• RC 7 – Volný běžný uložení: Používejte tam, kde přesnost není podstatná, nebo kde lze očekávat velké teplotní výkyvy. Vhodné pro volná kovaná sestavení.
• RC 8 a RC 9 – Velmi volné běžné uložení: Povolte široké obchodní tolerance s přídavkem na vnějším členu. Nejlépe vhodné pro necitlivé kované součásti.

Například u jmenovitého průměru 2 palce s uložením RC 5 se maximální otvor rovná 2,0018 palce, zatímco minimální hřídel měří 1,9963 palce. Tím vznikne minimální vůle 0,0025 palce a maximální vůle 0,0055 palce – dostatek prostoru pro vyšší otáčky při zachování rozumné přesnosti.

Uložení s polohovou vůlí (LC) slouží jinému účelu. Podle standardů uložení určují tato uložení pouze polohu spojených součástí u dílů, které jsou obvykle nepohyblivé, ale mohou být volně montovány nebo demontovány. Pohybují se od těsných uložení pro přesnost až po volnější uložení šroubů, kde je na prvním místě snadná montáž.

Kdy stanovit tolerance interference a lisovaných uložení

Představte si kovaný hřídelový čep, který musí trvale přenášet točivý výkon bez jakéhokoli relativního pohybu. Právě zde jsou interference fit (přesahové spoje) nezbytné. U tolerančních specifikací s přesahem je hřídel vždy o něco větší než díra, což vyžaduje použití síly, tepla, nebo obojího pro sestavení.

Norma ANSI B4.1 kategorizuje tvarové spoje (FN) podle úrovně potřebného přesahu:

• FN 1 - Lehký lisovaný spoj: Vyžaduje lehký tlak při montáži a vytváří více méně trvalé spojení. Vhodný pro tenké průřezy, dlouhé spoje nebo vnější členy z litiny.
• FN 2 - Střední lisovaný spoj: Vhodný pro běžné ocelové díly nebo smrštěné spoje u tenkých průřezů. Přibližně nejpevnější spoj, který lze použít u vysoce kvalitních vnějších členů z litiny.
• FN 3 - Těžký lisovaný spoj: Navržen pro těžší ocelové díly nebo smrštěné spoje ve středních průřezech.
• FN 4 a FN 5 - Silový spoj: Vhodný pro díly, které mohou být silně namáhané, nebo pro smrštěné spoje, kde je nepřiměřené použití velkých lisovacích sil.

Tolerování tlakových uložení udržuje konstantní tlaky díry v celém rozsahu rozměrů. Přesah se téměř přímo mění s průměrem, čímž se udržují výsledné tlaky v rozumných mezích. U průměru 25 mm s uložením H7/s6 dojde k minimálnímu přesahu 0,014 mm a maximálnímu přesahu 0,048 mm – což vyžaduje buď za studena lisování s významnou silou, nebo techniky za tepla.

Přechodná uložení (LT) zaujímají střední pozici. Kovaná součást určená s přechodným uložením může skončit buď s malou mezerou, nebo malým přesahem – oba výsledky jsou přijatelné. Tato flexibilita dobře funguje u aplikací, kde záleží na přesnosti polohy, ale je přípustná malá mezera i přesah. Montáž obvykle vyžaduje pouze gumové kladivo nebo mírnou sílu.

Typ pasování	Tolerance Characteristic	Běžné aplikace kování
Uvolněné uložení (RC/LC)	Hřídel je vždy menší než díra; mezera se pohybuje od 0,007 mm do 0,37 mm v závislosti na třídě a velikosti	Kované hřídele s kluznými ložisky, posuvné tyče, vřetena obráběcích strojů, osy a závory
Uzavírací uložení	Minimální vůle umožňující volný pohyb při mazání; H7/h6 poskytuje vůli od 0,000 do 0,034 mm	Kované válečkové vodící lišty, vodící hřídele, spojovací kotouče, šoupátka
Přechodné uložení (LT)	Může vyústit ve velmi malou vůli nebo velmi malé přesah; H7/k6 dává vůli +0,019 mm až do přesahu -0,015 mm	Kovaná náboje, ozubená kola na hřídelích, řemenice, kotvy, napínací pouzdra
Tlakové uložení (FN 1-2)	Lehký až střední přesah; H7/p6 poskytuje přesah od 0,001 do 0,035 mm, vyžadující zaletačení za studena	Kovaná ložisková tělesa, pouzdra, uchycení lehkých ozubených kol
Pevné uložení (FN 3-5)	Velké přesah; H7/u6 zajišťuje přesah 0,027 až 0,061 mm, vyžadující ohřev/chlazení	Kované trvalé ozubené soukolí, těžká hřídelová spojení, aplikace s vysokým krouticím momentem

Při komunikaci požadavků na uložení výrobcům kování zajistěte jasnost, aby se předešlo nákladným chybám. Nepředpokládejte, že váš dodavatel rozumí zamýšlenému použití – uveďte jej výslovně. Do svých specifikací zahrňte tyto prvky:

• Údaje o dílech pro spojení: Popište, s čím bude kovaná součást spojena, včetně materiálu a stavu
• Funkční požadavky: Vysvětlete, zda se díly musí otáčet, posouvat, zůstat trvale pevné nebo zda mají být demontovatelné
• Označení třídy tolerance: Používejte standardní označení uložení dle ANSI nebo ISO (H7/g6, RC4 atd.) namísto pouhých výrazů „těsné“ nebo „volné“
• Kritické povrchy: Určete, které povrchy vyžadují kontrolu montážních tolerancí a u kterých postačí obecné tolerance
• Způsob montáže: Uveďte, zda je zamýšleno horké lisování, studené lisování nebo ruční montáž

Pamatujte, že povrchy ve stavu po výkovku zřídka dosahují přesnosti potřebné pro kritické montážní vůle. Vaše specifikace by měla uvést, zda uvedená tolerance pro kluzný nebo tvarový přesah platí pro stav po výkovku nebo pro opracované povrchy. Tento rozdíl určuje jak náklady, tak výrobní postup – témata, která souvisí přímo s vlivem teploty na dosažitelné tolerance.

Vliv teploty na dosažitelné tolerance

Zadali jste požadavky na montážní vůle a rozumíte, jak různé tvářecí metody ovlivňují přesnost. Existuje však faktor, který mnozí nákupčí přehlédnou, dokud je příliš pozdě: teplota, při které je součást tvářena, zásadně určuje, jaké tolerance jsou vůbec dosažitelné.

Zamyslete se nad tím následovně. Kov se při zahřívání roztahuje a při ochlazování smršťuje. Ocelová ingotina vykovávaná při teplotě 2 200 °F se fyzicky zmenší, jakmile se vrátí na pokojovou teplotu. Přesné předpovězení, o kolik se kov smrští – a toto smrštění konzistentně kontrolovat během celé výrobní série – se stává hlavní výzvou dodržování tolerance při jakémkoli kování.

Vliv teploty na rozměrovou přesnost

Když je kov zahřát nad teplotu rekristalizace, dochází k pozoruhodnému jevu. Krystalická zrnitá struktura se stává tvárnou, což umožňuje materiálu se pod tlakem deformovat a měnit tvar. Podle výzkumu odborníků v oboru kování se teploty při horkém kování obvykle pohybují mezi 1 100 °F a 2 400 °F v závislosti na materiálu – teplotách, při kterých žhne ocel jasně oranžově až žlutě.

Tato tvarovatelnost přichází s kompromisem. Teplotní roztažnost během tváření znamená, že polotovar má fyzicky větší rozměry než jeho konečná podoba. Při chladnutí dochází ke smršťování nerovnoměrně na základě tloušťky průřezu, rychlosti chlazení a složení slitiny. Tlustý průřez se ochlazuje pomaleji než tenká příruba, což způsobuje různé smrštění a deformaci konečné geometrie.

Chování toku materiálu se také výrazně mění s teplotou. Horký kov se volněji pohybuje do dutin nástrojů a zcela vyplňuje složité tvary. Stejná tekutost však ztěžuje přesnou kontrolu rozměrů – materiál „má tendenci“ téct tam, kam ho tlak tlačí, což někdy vede k vytvoření otřepů nebo přeplnění v nepředvídaných oblastech.

Zohlednění životnosti nástrojů přidává další úroveň složitosti. Horké kování vystavuje nástroje extrémnímu tepelnému cyklování. Každá operace kování zahřívá povrch nástroje, poté dochází ke chlazení před dalším cyklem. Toto opakované rozpínání a smršťování způsobuje opotřebení nástrojů, které postupně mění rozměry dílů. Výrobci musí tento postupný změny zohlednit při udržování tolerancí během dlouhých výrobních sérií.

Srovnání tolerancí za studena a za tepla

Kování za studena probíhá při nebo blízko pokojové teplotě – obvykle pod rekristalizační teplotou kovu. Podle specifikací přesného kování , tento postup dosahuje vysoké přesnosti a úzkých tolerancí s vynikajícím povrchem ve srovnání s horkými metodami.

Proč kování za studena dosahuje lepší rozměrové přesnosti? Bez vlivu tepelné roztažnosti je to, co vykováte, v podstatě to, co dostanete. Kov zachovává své rozměry při pokojové teplotě po celou dobu procesu, čímž se úplně eliminuje problém předpovídání smrštění.

Výhody tolerance za studena:

• Dosahuje úzkých tolerancí bez nutnosti sekundárního opracování – rozměrová přesnost často dosahuje ±0,1 mm až ±0,25 mm
• Zajišťuje vynikající povrchovou úpravu, často eliminuje potřebu leštění
• Minimální odpad materiálu díky kontrolovanému a předvídatelnému tváření
• Zvýšená pevnost materiálu díky tvrdnutí při deformaci
• Lepší konzistence v průběhu výrobních sérií, protože jsou odstraněny tepelné vlivy

Omezení tolerance za studena:

• Omezeno na jednodušší tvary – složité geometrie se nemusí zcela vyplnit
• Omezený výběr materiálů – nejlépe se zpracovávají hliník, mosaz a nízkouhlíková ocel
• Vyžaduje vyšší tvářecí síly, což znamená potřebu odolnějšího nástroje
• Kalení za studena může způsobit křehkost u určitých aplikací
• Omezení velikosti dílu – velmi velké komponenty překračují možnosti zařízení

Horké kování vypráví jiný příběh. Zvýšené teploty umožňují výrobu složitých a velkoplošných komponent, které studené metody prostě nedokážou dosáhnout. Porovnání průmyslových odvětví ukazují, že horké kování zvládá obtížně tvarovatelné kovy jako titan a nerezovou ocel, a přitom vyrábí komponenty s výjimečnou houževnatostí.

Výhody tolerance horkého kování:

• Umožňuje složité tvary a větší komponenty, které jsou pro studené metody nemožné
• Široká kompatibilita materiálů včetně vysokolegovaných ocelí a superslitin
• Odstraňuje vnitřní napětí, čímž zlepšuje strukturální integritu
• Zjemňuje zrnitou strukturu pro zvýšenou odolnost proti nárazu
• Nižší tvářecí síly snižují namáhání nástrojů a požadavky na zařízení

Mezní tolerance horkého tváření:

• Vyžaduje širší tolerance – obvykle ±0,5 mm až ±3 mm v závislosti na velikosti
• Povrchové odlupování a oxidace mohou vyžadovat dodatečné dokončení
• Předpověď smrštění přidává rozměrovou nejistotu
• Opotřebení matrice probíhá rychleji, což vyžaduje častější údržbu
• Často je nutná sekundární obrábění pro dosažení kritických tolerancí kluzného nebo tvarového spoje

Teplé tváření zaujímá střední pozici, pracuje při teplotách mezi studeným a horkým rozsahem. Tento přístup vyvažuje tvarovatelnost a rozměrovou přesnost, dosahuje lepších tolerancí než horké tváření a zároveň umožňuje vytvářet složitější tvary než studené procesy.

Rovnice nákladů a přínosů je to, co většina kupujících přehlédne. Přesnější tolerance za studena znamenají menší obrábění – ale proces má vyšší náklady na kus a omezuje vaše možnosti navrhování. Tváření za tepla nabízí svobodu konstrukce a nižší náklady na kus u složitých tvarů, ale pravděpodobně zaplatíte za dodatečné obrábění, abyste dosáhli finálních rozměrů. Chytrá specifikace volí metodu teploty podle skutečných funkčních požadavků, nikoli automaticky nejpřesnější možnou toleranci.

Porozumění těmto teplotním kompromisům vás připraví na další klíčové zvážení: tvářecí specifické prvky, jako jsou vyjímky a dělící roviny, které vyžadují vlastní specifikace tolerancí.

Zvláštní zohlednění tolerancí u tváření

Mimo standardní rozměrové a montážní specifikace mají kované součásti jedinečné požadavky na tolerance, které obráběné nebo lité díly prostě nemají. Tyto specifické kovárenské aspekty – skosení, poloměry zaoblení, běhavý materiál a nesouosost – často kupující překvapí, protože se neobjevují na běžných technických výkresech.

Proč je to důležité? Protože ignorování těchto specifikací vede k součástem, které sice splňují rozměrové požadavky, ale selhávají při montáži nebo v provozu. Kovový polotovar ozubeného kola s nadměrnou tolerancí rozdělovací roviny nebude správně sedět ve svém pouzdře. Nedostatečná tolerance kovacího skosení způsobuje problémy při vysoustružení, které poškozují jak součásti, tak nástroje. Porozumění těmto jedinečným požadavkům odděluje informované kupující od těch, kteří čelí nákladným překvapením.

Specifikace skosení a poloměrů zaoblení

Nikdy jste se zamysleli, proč mají kované díly ty mírně se zužující povrchy? Skloněné plochy (draft angles) existují z jednoho praktického důvodu: umožnit vyjmutí hotového dílu z matrice bez poškození. Bez dostatečného sklonu se kovaný díl zasekne v dutině matrice a k jeho vyjmutí by byla zapotřebí ničivá síla.

Podle BS EN 10243-1 , tolerance na površích se sklonem jsou upraveny zvláštním způsobem. Ve standardu se uvádí, že „je běžnou praxí aplikovat tolerance pro jmenovitý rozměr délky nebo šířky, uvedené na dohodnutém výkrese kovaného dílu, na jakýkoli odpovídající rozměr mezi body na sousedních skloněných površích“. Standard však upozorňuje, že v mnoha případech dochází k výraznému opotřebení matric tam, kde tyto tolerance nestačí – což vyžaduje domluvu větších tolerancí ještě před zahájením výroby.

Standardní úhly vykosení se obvykle pohybují mezi 3° až 7° pro vnější povrchy a 5° až 10° pro vnitřní povrchy. Tolerance úhlu vykosení při tváření obvykle činí ±1° až ±2°, v závislosti na složitosti dílu a očekávaném objemu výroby. Přesnější tolerance vykosení zvyšují náklady na výrobu nástrojů a urychlují jejich opotřebení.

Kulaté rádiusy představují jinou výzvu. Ostré rohy koncentrují napětí a brání toku materiálu během tváření. Norma BS EN 10243-1 stanovuje specifikace tolerancí rádiusů zaoblení na základě jmenovité velikosti rádiusu:

Jmenovitý rádius (r)	Kladná tolerance	Záporná tolerance
Až 3 mm	+50%	-25%
3 mm až 6 mm	+40%	-20%
6 mm až 10 mm	+30%	-15%
Nad 10 mm	+25%	-10%

Všimněte si asymetrického rozdělení tolerance. Větší kladné tolerance kompenzují opotřebení nástroje, které při výrobě přirozeně zvětšuje poloměry, zatímco přesnější záporné meze brání vzniku příliš ostrých rohů. U okrajových poloměrů do 3 mm ovlivněných následným stříháním nebo děrováním standard upravuje dolní toleranci, aby umožnil vznik rovného rohu.

Co z toho vyvodit v praxi? Zadejte největší možné poloměry zaoblení, které váš návrh umožňuje. Větší poloměry snižují namáhání nástroje, prodlužují jeho životnost, zlepšují tok materiálu a nakonec snižují náklady na díl, a to při zachování konzistentního mezního uložení na spojovaných plochách.

Řízení tolerancí blesku a rozdělovací linky

Blesk – tenká přířez přebytečného materiálu vytaženého mezi polovinami lisovacího nástroje – představuje jednu z nejviditelnějších výzev při dodržování tolerance ve výkovcích. Každý uzavřený výkovek vytváří blesk, který musí být odstraněn stříháním, a tento proces stříhání zavádí vlastní rozměrové odchylky.

Norma BS EN 10243-1 řeší jak zbytkový běžec (materiál zbývající po ořezání), tak ořez do těla součásti (kdy ořez mírně zasáhne do těla součásti). U kovaniny s hmotností v rozsahu 10 kg až 25 kg se přímou nebo symetricky lomenou dělicí rovinou matrice povoluje u třídy F zbytkový běžec 1,4 mm a ořez do těla -1,4 mm. Třída E tyto hodnoty zužuje na 0,8 mm a -0,8 mm.

Tolerance nesouososti určují, jak přesně jsou horní a dolní části matrice vzájemně seřízeny během kování. Pokud se matrice nepřesně spojí, je na rozdělovací rovině patrný posun nebo schod mezi oběma polovinami součásti. Podle normy „tolerance nesouososti udávají přípustnou míru nesrovnání mezi libovolným bodem na jedné straně rozdělovací roviny a odpovídajícím bodem na protilehlé straně ve směrech rovnoběžných s hlavní dělicí rovinou matrice.“

Zde složitost geometrie dílu přímo ovlivňuje dosažitelné tolerance. Standard používá faktor tvarové složitosti (S), který je vypočítán jako poměr hmotnosti kovu k hmotnosti nejmenšího obalového tvaru. Složité tvary s tenkými stěnami a výběžky jsou klasifikovány jako S4 (faktor až 0,16), zatímco jednoduché kompaktní tvary spadají do kategorie S1 (faktor nad 0,63). Přechod od S1 k S4 posouvá vyhledání tolerance v tabulkách standardu o tři řádky níže – což výrazně zvyšuje povolené odchylky.

Funkce	Tolerance třídy F	Tolerance třídy E	Hlavní úvahy
Nesouosost (přímá dělící rovina, 5–10 kg)	0.8 mm	0.5 mm	Použije se nezávisle na rozměrových tolerancích
Nesouosost (nyní symetrická dělící rovina, 5–10 kg)	1,0 mm	0.6 mm	Lomené dělící roviny zvyšují riziko nesrovnání
Zbytkový břidlicový otvor (5–10 kg)	+1,0 mm	+0,6 mm	Měřeno od těla k oříznuté hraně blesku
Oříznuto rovně (5–10 kg)	-1,0 mm	-0,6 mm	Vzhledem k průsečíku teoretického úhlu vykružení
Uzavření nástroje (uhlíková ocel, 10–30 palců²)	+0,06 palce (+1,6 mm)	N/P – pouze plus	Na základě promítnuté plochy na čáře ořezu
Hrot (tažný řez, 2,5–10 kg)	Výška: 1,5 mm, Šířka: 0,8 mm	Stejné jako třída F	Umístění uvedeno na výkresu kování

Tolerance uzavření nástroje vyžadují zvláštní pozornost. Podle průmyslových norem se tyto tolerance vztahují na změny tloušťky způsobené uzavřením a opotřebením nástroje a aplikují se pouze jako kladné tolerance. U kování z uhlíkové a nízkolegované oceli s plochou mezi 10 a 30 čtverečními palci na dělící rovině je tolerance uzavření nástroje +0,06 palce (+1,6 mm). U nerezových ocelí a superslitin jsou povoleny větší tolerance kvůli obtížnějším tvářecím vlastnostem.

Čtení specifikací tolerancí na výkresech kování

Výkres kování slouží jako závazný dokument pro kontrolu. Norma BS EN 10243-1 zdůrazňuje, že „výkres kované součástky schválený kupujícím je jediným platným dokumentem pro kontrolu kované součástky“. Porozumění tomu, jak tyto výkresy číst, předchází chybám ve specifikacích.

Značení tolerancí na výkresech kování následuje určité konvence:

• Tolerované rozměry objeví se s asymetrickými plus/minus hodnotami (např. +1,9/-0,9 mm), což odráží opotřebení nástroje upředňující větší rozměry
• Vnitřní rozměry obrátit plus/minus hodnoty, protože opotřebení vytváří menší rozměry v dutinách
• Rozměry střed na střed použít rovnoměrné plus/minus rozptýlení z Tabulky 5 namísto standardních rozměrových tolerancí
• Zvláštní tolerance jsou uvedeny přímo u konkrétních rozměrů s jasným označením, které je odlišuje od obecných tolerancí
• Známky ejektorem a polohy otřepů jsou uvedeny v konkrétních pozicích s jejich povolenými rozměry

Při přípravě nebo kontrole kovaných výkresů dodržujte tyto osvědčené postupy podle normy:

• Osvědčte výkresy s poznámkou „tolerance vyhovují EN 10243-1“, pokud se nevztahují konkrétní odchylky
• Používejte tolerance pouze pro rozměry, které jsou na výkresu explicitně uvedeny – pro neuvedené rozměry nelze použít hodnoty ze standardní tabulky
• U rozměrů průměru je považujte za šířku, pokud je lomená čára ve stejné rovině, nebo za tloušťku, pokud je kolmá na lomenou čáru
• Zahrňte dokončený obráběný výkres, podrobnosti o poloze obrábění a informace o funkci součásti, abyste pomohli výrobcům optimalizovat návrh nástroje
• Rozlišujte referenční rozměry (v závorkách) od rozměrů s tolerancemi, aby nedošlo ke geometrickým rozporům

Vztah mezi složitostí dílu a dosažitelnými tolerancemi vytváří praktický rozhodovací bod pro každou specifikaci kování. Jednoduché kompaktní tvary umožňují užší tolerance. Složité větvené komponenty s různou tloušťkou průřezu vyžadují štědřejší přídavky. Včasné rozpoznání tohoto vztahu zabraňuje specifikacím, které vypadají dobře na papíře, ale ve skutečnosti se ukazují jako nerealizovatelné – situace, která nevyhnutelně vede k diskuzím o operacích po kování.

Operace po kování a dosažení konečných tolerancí

Takže jste stanovili metodu kování, požadavky na uložení a zohlednili funkce specifické pro kování. Ale tady je realita: tolerance hotového kování často nesplňují konečné funkční požadavky. Když vaše aplikace vyžaduje vyšší přesnost, než jakou může proces kování poskytnout, stávají se tolerance sekundárního obrábění mostem mezi tím, co kování vyrábí, a tím, co vaše sestava ve skutečnosti potřebuje.

Otázkou není, zda operace po tváření přidávají náklady – vždy je přidají. Skutečnou otázkou je, zda tyto náklady přinášejí hodnotu ve formě vylepšené funkčnosti, snížených problémů při montáži nebo prodloužené životnosti. Pochopení toho, kdy dává smysl specifikovat kování s přídavkem na obrábění a kdy postačují tolerance v provedení „jak bylo vykováno“, odděluje nákladově efektivní zadávání zakázek od plýtvavého nadměrného specifikování.

Dodatečné obrábění pro úžeší finální tolerance

Představte si objednání kované klikové hřídele s ložiskovými čepy vyžadujícími přesnost ±0,01 mm. Žádný tvářecí proces – horký, teplý ani studený – tuto toleranci v provedení „jak bylo vykováno“ spolehlivě nedosahuje. Řešení? Stanovit štědřejší tvářecí tolerance pro celou součástku a zároveň určit kritické plochy pro dodatečné obrábění na konečné rozměry.

Dodatečné obráběcí operace přeměňují kované polotovary na hotové součástky odstraňováním materiálu. Mezi běžné operace patří:

• Obrábění: Dosahuje válcových povrchových tolerancí ±0,025 mm až ±0,1 mm v závislosti na požadavcích na úpravu povrchu
• Frézování: Řídí rovinné a tvarované povrchy s přesností ±0,05 mm nebo lepší
• Brusnutí: Zajišťuje nejpřesnější tolerance, často ±0,005 mm až ±0,025 mm pro kritické ložiskové povrchy
• Vrtání: Stanovuje přesné vnitřní průměry s kontrolou soustřednosti
• Vrtání a vyhrubování: Vytváří přesné polohy a průměry otvorů pro upevňovací prvky

Jaká je hlavní výhoda tohoto přístupu? Tváření vytváří strukturu zrna součásti, mechanické vlastnosti a téměř hotový tvar za nižších nákladů na kilogram odebraného materiálu. Následné obrábění pak upravuje pouze kritické povrchy, kde skutečně záleží na přesných tolerancích. Neplatíte tak za přesnost, kterou po celé součástce nepotřebujete.

Správné určení obráběcích přídavků zabraňuje dvěma nákladným problémům. Příliš malý přídavek znamená, že obráběč nemůže odstranit vady způsobené nepřesnostmi kování – povrchové vady, nerovnosti spojů nebo rozměrové odchylky zůstávají na hotových dílech viditelné. Příliš velký přídavek plýtvá materiálem, prodlužuje dobu obrábění a může odstranit výhodný směr vláken vzniklý kováním z povrchové vrstvy.

Odborová praxe obvykle stanovuje obráběcí přídavky v rozmezí 1,5 mm až 6 mm na plochu, v závislosti na velikosti dílu, třídě tolerance kování a požadovaném povrchovém úpravě. Menší kovaniny s tolerancí třídy E vyžadují menší přídavek. Větší součásti kované podle specifikací třídy F potřebují více materiálu, aby byly vhodné pro následné obráběcí operace.

Výpočet sčítání tolerancí u dílů vyrobených více operacemi

Když váš kovaný díl prochází více výrobními operacemi, každý krok zavádí vlastní rozměrové odchylky. Analýza nasčítání tolerancí předpovídá, jak se tyto jednotlivé odchylky kombinují a ovlivňují montáž a funkci finální sestavy.

Uvažujme kovaný ojnicový čep. Kovaná operace vytvoří základní tvar s rozměrovou tolerancí ±0,5 mm. Při tepelném zpracování může dojít k nepatrnému zkreslení. HRUBOVACÍ obrábění přivádí klíčové plochy do tolerance ±0,1 mm. Dokončovací broušení dosahuje finálních rozměrů ložiskového díry s tolerancí ±0,01 mm. Tolerance každé operace přispívá ke kumulativní nejistotě ohledně konečného rozměru.

Dvě metody výpočtu tohoto nasčítání:

• Analýza nejhoršího případu: Jednoduše sčítá všechny tolerance – pokud každá operace dosáhne maximální odchylky ve stejném směru, jaká bude celková možná chyba? Tento konzervativní přístup zaručuje úspěšnou montáž, ale často nadměrně ztěžuje specifikace.
• Statistická analýza: Uvědomuje si, že všechny operace jen zřídka dosáhnou maximální odchylky současně. Tato metoda pomocí výpočtu odmocniny ze součtu druhých mocnin předpovídá pravděpodobný rozsah výsledků a obvykle umožňuje volnější jednotlivé tolerance, přičemž stále splňuje požadavky na sestavení s přijatelnou pravděpodobností.

U kovaných dílů analýza nasčítání tolerancí pomáhá určit, zda jsou dodrženy tolerance po kování, nebo zda jsou nutné sekundární operace. Pokud analýza nasčítání ukáže, že tolerance kování samotného udrží konečné rozměry v rámci funkčních mezí, právě jste eliminovali zbytečné náklady na obrábění.

Rozhodnutí, kdy se náklady na obrábění vyplatí

Ne každý kovaný díl potřebuje sekundární obrábění. Rozhodnutí závisí na vyvážení funkčních požadavků a výrobních nákladů. Níže je systémový přístup k určení požadavků po kování:

1. Identifikujte kritické rozměry: Které plochy spojují s jinými součástmi? Které rozměry ovlivňují funkci, bezpečnost nebo výkon? Tyto kandidáty mohou vyžadovat obrobené tolerance.
2. Porovnejte požadované tolerance s dosažitelnými hodnotami přímo z kování: Pokud vaše aplikace potřebuje ±0,1 mm a vaše metoda kování poskytuje ±0,3 mm, je nutné obrábění. Pokud tolerance přímo z kování splňují požadavky, vedlejší operaci přeskočte.
3. Vyhodnoťte požadavky na povrchovou úpravu: Ložiskové plochy, těsnicí plochy a kluzné rozhraní často vyžadují opracované povrchy bez ohledu na požadavky na rozměrové tolerance.
4. Zvažte způsob montáže: Tlakové a interference spoje obvykle vyžadují opracované povrchy. U volných spojů může být přijat stav přímo z kování, pokud to dovolují tolerance.
5. Vypočtěte dopad na náklady: Porovnejte náklady na přesnější tolerance kování (lepší nástroje, pomalejší výroba, více kontrol) s náklady na standardní kování plus obrábění. Někdy vyjdou volnější tolerance přímo z kování s plánovaným obráběním levněji než přesné kování.
6. Posuďte objemové aspekty: U objednávek s nízkým objemem se mohou osvědčit tolerance podle výkovku s výběrovým broušením. U velkosériové výroby často odůvodňuje investice do přesného tváření snížení nákladů na opracování jednotlivých dílů.

Rovnice nákladů není vždy intuitivní. Stanovení zbytečně úzkých tolerancí u výkovků zvyšuje náklady na nástroje, zpomaluje výrobu, zvyšuje míru výroby zmetků a vyžaduje častější údržbu nástrojů. Někdy je přijetí standardních tolerancí u výkovků a přidání operace obrábění skutečně vhodnější pro snížení celkových nákladů na díl – zejména tehdy, pokud pouze několik ploch vyžaduje vysokou přesnost.

Naopak stanovení obrábění u ploch, které jej nepotřebují, znamená plýtvání penězi a prodlužování dodacích lhůt. Každá obrobená plocha znamená čas na nastavení, pracovní cyklus, opotřebení nástrojů a kontrolu kvality. Moudré specifikace omezují obrábění pouze na místa, kde to požadují funkční požadavky.

Při komunikaci se svým dodavatelem kování jasně rozlišujte mezi tolerančními údaji pro stav po kování a konečnými rozměry po obrábění. Na výkresu uveďte přídavek na obrábění s jasným označením jak obalu po kování, tak hotového rozměru. Tato transparentnost pomáhá výrobcům optimalizovat jejich procesy podle vašich skutečných požadavků, nikoli hádat vaše úmysly.

Porozumění tomu, kdy sekundární operace přinášejí přidanou hodnotu a kdy pouze náklady, vás připraví na další klíčový krok: efektivní komunikaci všech vašich požadavků na tolerance při objednávání speciálních kovaných dílů.

Jak stanovit tolerance při objednávání speciálních kovaných dílů

Rozumíte metodám kování, požadavkům na přesah, vlivům teploty a následným operacím po kování. Ale veškeré toto znalosti nemají význam, pokud nedokážete jasně sdělit své požadavky na tolerance výrobcům. Rozdíl mezi tím, co potřebujete, a tím, co obdržíte, často závisí na tom, jak dobře váš požadavek na nabídku přenáší vaše skutečné požadavky.

Podle nedávný výzkum veřejných zakázek , až 80 % poptávek stále primárně zaměřených na cenu, přičemž jim chybí technický kontext – společnosti s nejasnými specifikacemi tak navíc zaznamenávají o 20 % více odstoupení dodavatelů. Vaše individuální kovářské specifikace si zaslouží více než vágní popisy, které nutí výrobce hádat vaše úmysly.

Zásadní informace pro vaši poptávku na kované výrobky

Považujte svou poptávku za pozvánku ke spolupráci, nikoli za tuhou požadavek. Nejúspěšnější partnerství v oblasti kování začínají kompletními a realistickými specifikacemi, které poskytují výrobcům vše, co potřebují k přesnému cenovému odhadu a spolehlivé výrobě.

Jaké zásadní informace musí vaše požadavky na poptávku obsahovat? Tady je váš kontrolní seznam:

• Požadavky aplikace: Popište provozní prostředí, provozní zatížení, podmínky zatížení a teploty, kterým bude kovaný díl vystaven. Kovaný hřídel pro hydraulické čerpadlo má jiné nároky než hřídel pro pomaloběžný dopravník – a tento kontext ovlivňuje rozhodnutí o tolerancích.
• Specifikace spojovaných dílů: Identifikujte, s jakými komponenty bude vaše kované dílce spojeno, včetně jejich materiálů, rozměrů a tříd přesnosti. Tato informace pomáhá výrobcům jednoznačně pochopit požadavky na montáž.
• Kritické rozměry: Jasně označte, které rozměry vyžadují přísnou kontrolu tolerance ve srovnání s těmi, které jsou přijatelné ve standardních, kovaných hodnotách. Ne každý povrch potřebuje přesnost – identifikace skutečně kritických ploch zabrání nadměrné specifikaci.
• Přijatelné třídy tolerance: Odkazujte na konkrétní normy, jako je BS EN 10243-1 třída E nebo třída F, nebo označení uložení ANSI B4.1. Vyhněte se subjektivním výrazům jako „přesné“ nebo „vysoká přesnost“, pokud nejsou podloženy číselnými údaji.
• Požadavky na kvalitativní dokumentaci: Upřednostněte požadované certifikáty, zprávy o kontrole, stopovatelnost materiálu a požadavky na zkoušení. Zjištění nedostatků v dokumentaci až po výrobě ztrácí čas všem zúčastněným.
• Úplnost výkresu: Poskytněte plně podrobné technické výkresy, které ukazují konečné rozměry, tolerance, přídavky na obrábění a způsob, jakým kovaná součást sedí na ostatní komponenty sestavy.

Například odborné doporučení od Asociace kovářského průmyslu zdůrazňuje, že ideálním postupem je vytvořit tým konstruktérů výrobků, nákupčích a zástupců kvality, kteří se sejdou s technickým personálem kovárny již během hodnocení návrhů – nikoli až po uzavření specifikací.

Efektivní komunikace požadavků na tolerance

I úplné informace selžou, pokud jsou špatně sděleny. Zde je, jak zajistit, aby výrobci přesně pochopili, co potřebujete:

Používejte standardní označení tolerancí. Namísto popisu tolerancí v textové formě používejte správnou inženýrskou symboliku přímo na výkresech. Nesymetrické tolerance (+1,9/-0,9 mm), označení uložení (H7/g6) a symboly geometrických tolerancí tvoří univerzální jazyk, který eliminuje chyby při interpretaci.

Rozlišujte rozměry v hmotě od konečných rozměrů. Váš průvodce specifikací tolerance by měl jasně oddělovat tolerance kování od požadavků na finální opracování. Ukažte obrys v hmotě včetně přídavku na opracování a poté samostatně uveďte konečné rozměry. Tato jasnost pomáhá výrobcům optimalizovat svůj proces podle vašich skutečných potřeb.

Uveďte důvod za požadavky. Podle analýz veřejných zakázek upřednostňuje 65 % nejlepších dodavatelů poptávky, které zvou ke spolupráci na návrhu pro výrobní proveditelnost. Když vysvětlíte, proč je tolerance důležitá – např. „tato plocha těsní proti hydraulickému tlaku“ nebo „na tento průměr se nasazuje ložisko s přesahem“ – výrobci mohou navrhnout alternativy, které splní funkční požadavky ekonomičtěji.

Stanovte metody kontroly. Pokud vyžadujete specifické metody měření pro ověření tolerance, uveďte je jasně. Kontrola CMM, optické měření a ruční měření pomocí kalibrů mají různé možnosti a náklady. Shoda očekávání na začátku předchází sporům během schvalování kvality.

Předcházení běžným problémům souvisejícím s tolerancemi

Většina problémů s tolerancemi vyplývá z chyb v specifikacích, které se dají předejít. Dávejte pozor na tyto časté chyby:

• Příliš přísné specifikace: Požadování úžeších tolerancí, než funkce vyžaduje, zvyšuje náklady bez přidání hodnoty. Každou přísnou toleranci pečlivě zvažte – pokud nemůžete vysvětlit, proč je důležitá, zvažte její uvolnění.
• Chybějící požadavky specifické pro tváření: Standardní strojní výkresy často vynechávají sklonovací úhly, rádiusy zaoblení, přídavky na běh a tolerance nesouososti. Tyto požadavky pro tvářecí výkresy musí být explicitně uvedeny.
• Rozporné rozměry: Když více rozměrů odkazuje na stejné prvky, ujistěte se, že jsou geometricky konzistentní. Referenční rozměry (uvedené v závorkách) musí být jasně odlišeny od rozměrů s tolerancemi.
• Nevyslovené předpoklady: Pokud předpokládáte, že určité povrchy budou opracovány po tváření, uveďte to. Pokud očekáváte specifickou orientaci toku zrna, specifikujte to. Výrobci nemohou číst myšlenky.
• Ignorování vlivu materiálu: Vysokolegované oceli a obtížně tvářitelné materiály vyžadují jiné tolerance než běžné uhlíkové oceli. Uveďte výzvy specifické pro daný materiál ve svých specifikacích.

Vyvažování požadavků na tolerance a náklady

Zde je nepříjemná pravda: přesnější tolerance stojí vždy více. Otázkou je, zda tato cena přináší úměrnou hodnotu.

Výzkum ukazuje, že společnosti, které hodnotí celkové náklady vlastnictví namísto pouhé ceny kusu, dosahují o 15–20 % lepší retence dodavatelů a spolehlivějších výsledků. Aplikujte tento přístup i na rozhodování o tolerancích:

• Vypočítejte skutečné náklady odmítnutí: Součásti mimo tolerance vyžadují dodatečnou úpravu, výměnu nebo způsobují problémy při montáži. Někdy stojí vyšší počáteční náklady na přesnější tolerance méně než řešení součástí mimo specifikaci.
• Zvažte kompromisy vedlejších operací: Standardní tolerance kování spolu s plánovaným obráběním mohou být levnější než přesné kování – anebo naopak. Požádejte výrobce, aby nabídli oba přístupy.
• Zohledněte životnost nástroje: Přesnější tolerance urychlují opotřebení nástroje, čímž zvyšují náklady na jednotlivé díly u dlouhých sérií výroby. Štědřejší tolerance prodlužují životnost nástroje a snižují amortizaci nástrojů.
• Vyhodnoťte ekonomiku objemu: Investice do přesného kování dávají smysl u velkých objemů, kde se úspory na jednotlivém dílu nasčítají. U malých sérií se často více vyplácí standardní tolerance s cíleným dokončením.

Nejchytřejší přístup k nákupu? Sdílejte otevřeně své funkční požadavky a pozvěte výrobce k vyjádření nejekonomičtějšího způsobu jejich naplnění. Společnosti, které spolupracují se svými dodavateli během procesu žádosti o nabídku (RFQ), zvyšují udržení dodavatelů až o 30 % a průměrně snižují dodací lhůty o 15 %, podle odborné analýzy odvětví .

Vaše tolerance určují základ pro vše, co následuje – od přesnosti cenových nabídek až po kvalitu výroby a úspěšnost finální montáže. Správné stanovení tolerancí hned na začátku předchází nákladným opravám, které často postihují špatně specifikované projekty. Jakmile jsou Vaše požadavky jasně definovány, posledním krokem je výběr partnера ve tváření, který je schopen trvale splňovat tyto specifikace.

Výběr partnera ve tváření pro přesné požadavky na tolerance

Definovali jste tolerance, vypočítali násobení odchylek a připravili komplexní dokumentaci pro poptávku nabídek. Nyní přichází rozhodnutí, které určí, zda se váš pečlivý plán promění ve výrobky, které skutečně splňují vaše požadavky: výběr správného dodavatele přesného kování.

Rozdíl mezi schopným partnerem a nezpůsobilým se bolestně ukáže, až dorazí vaše první sériová výroba. Díly, které na papíře vypadaly slibně, neprojdou kontrolou. Tolerance se posouvají během jednotlivých výrobních šarží. Dokumentace kvality neodpovídá tomu, co jste zadali. Tyto problémy vedou zpět k rozhodnutím o výběru partnera v kování, učiněným dříve, než byl tvarován jakýkoli kus kovu.

Co odděluje dodavatele, kteří konzistentně dodržují úzké tolerance, od těch, kteří s tím zápasí? Je to otázka systémů, schopností a firemní kultury – faktorů, které můžete posoudit ještě před uzavřením partnerství.

Certifikace kvality, které zajišťují soulad s tolerancemi

Certifikace nejsou jen výzdobou na stěnách. Představují auditované a ověřené systémy, které přímo ovlivňují, zda vaše tolerance vedou k vyhovujícím dílům. Podle průmyslových norem kvality slouží ISO 9001 jako základ pro každého výrobce, který chce prokázat strukturované řízení kvality – zlepšuje konzistenci, snižuje vady a zvyšuje spokojenost zákazníků.

Ale obecná certifikace kvality je jen výchozím bodem. Různé odvětví vyžadují specializované normy certifikace kvality tváření:

• IATF 16949: Norma pro řízení kvality v automobilovém průmyslu navazuje na ISO 9001 a obsahuje dodatečné požadavky na prevenci vad, snižování variability a eliminaci plýtvání. Dodavatelé držitelé této certifikace pracují v rámci přísných procesních kontrol speciálně navržených pro úzké tolerance, které automobilové aplikace vyžadují.
• AS9100: Aplikace v leteckém průmyslu vyžadují zvýšený důraz tohoto standardu na bezpečnost, spolehlivost a správu konfigurace výrobků. Pokud vaše kované výrobky létají, je tato certifikace důležitá.
• ISO 14001: Certifikace environmentálního managementu prokazuje závazek udržitelným postupům – což je stále důležitější, protože globální dodavatelské řetězce čelí rostoucí kontrole z hlediska udržitelnosti.
• EN 10204 Certifikace materiálu: Tento standard definuje úrovně zkoušení a certifikace materiálů. Nejdůležitější aplikace vyžadují certifikaci typu 3.1 nebo 3.2, aby byla zajištěna integrita a stopovatelnost materiálu.

Kromě certifikací hledejte dodržování norem ASTM a DIN, které stanovují požadavky na mechanické a chemické vlastnosti kovaných dílů. Tyto normy zajišťují kompatibilitu s mezinárodními specifikacemi a poskytují rámec zkoušek pro ověření souladu s tolerancemi.

Hodnocení schopností partnera ve tváření

Certifikace potvrzují existenci systémů. Schopnosti určují, zda tyto systémy mohou zvládnout vaše konkrétní požadavky. Jak ukazuje výzkum při uzavírání partnerství, poskytovatelé plných služeb, kteří řídí návrh, tváření, tepelné zpracování a dokončování pod jednou střechou, eliminují variabilitu, kterou vzniká rozpadnutými dodavatelskými řetězci.

Při hodnocení vašeho partnera ve tváření vyhodnoťte tyto kritické oblasti:

• Systémy řízení kvality: Podívejte se za certifikát. Jak sleduje dodavatel rozměrová data během výrobních sérií? Jaké metody statistické kontroly procesu používá? Jak rychle detekuje a opravuje posun v tolerancích? Společnosti dodržující přísné protokoly QMS pokrývající celý výrobní cyklus dosahují vyšší přesnosti a konzistentní kvality výrobků.
• Možnosti kontroly: Jsou schopni změřit to, co specifikujete? Souřadnicové měřící stroje (CMM), optické komparátory a specializované měřicí přístroje pro vaše kritické rozměry by měly být k dispozici interně – nikoli outsourcované. Nedestruktivní metody zkoušení, jako je ultrazvuková a rentgenová kontrola, ověřují vnitřní integritu u náročných aplikací.
• Inženýrská podpora: Nejlepší partneři nejen vyrábějí váš design – optimalizují jej. Interní odborné znalosti v oblasti metalurgie, materiálového inženýrství a technologického inženýrství umožňují dodavatelům doporučit nákladově efektivní postupy, které splňují požadavky na tolerance ekonomičtěji. Pokročilé nástroje CAD a simulace, jako je metoda konečných prvků (FEA), zjednodušují ověřování návrhu ještě před zahájením fyzického kování.
• Produkční flexibilita: Jsou schopni škálovat od prototypových sérií až po plnou výrobu, aniž by docházelo ke ztrátě konzistence tolerancí? Možnosti rychlého prototypování umožňují ověřit tolerance ještě před zahájením sériové výroby – díky čemu lze chyby ve specifikacích odhalit včas, kdy jsou opravy nejméně nákladné.
• Podpora po výrobě: Komplexní kontrola, testování komponent a technická podpora po prodeji snižují riziko poruch. Dodavatelé obeznámení s průmyslově specifickými předpisy o shodě zajišťují, že výrobky splňují požadované rámce bez nutnosti nákladných oprav.

Pro automobilové aplikace, kde platí požadavky na tváření dle IATF 16949, dodavatelé jako Shaoyi (Ningbo) Metal Technology demonstrují, jak se tyto schopnosti spojují. Jejich certifikace dle IATF 16949 zajišťuje přísnou kontrolu kvality, kterou automobilové komponenty vyžadují, zatímco vlastní inženýrské oddělení podporuje optimalizaci tolerancí u přesných dílů, jako jsou ramena zavěšení a hřídele. Jejich schopnost rychlého prototypování – dodání ověřovacích dílů již za 10 dní – je příkladem výrobní flexibility, která umožňuje kupujícím ověřit tolerance, než se zavážou ke sériové výrobě.

Učinění konečného výběru

Výrobní partner, kterého vyberete, se stane prodloužením vašeho inženýrského týmu. Bude interpretovat vaše specifikace, řešit výrobní výzvy a nakonec určí, zda vaše sestavy budou fungovat podle návrhu. Spěchání tohoto rozhodnutí za účelem ušetření času při zadávání zakázek se nevyhnutelně prodraží problémy s kvalitou, zpožděními a napjatými vztahy.

Než své partnerství uzavřete, vezměte v úvahu tyto praktické kroky:

• Požádejte o vzorky dílů: Nic tak neosvědčí schopnosti jako skutečné komponenty. Změřte si sami kritické rozměry a porovnejte je se svými specifikacemi.
• Prohlédněte si výrobní historii: Požádejte o reference ve svém odvětví. Dodavatelé, kteří mají zkušenosti s podobnými požadavky na tolerance, se rychleji rozjedou.
• Posuďte kvalitu komunikace: Jak rychle a důkladně reagují na technické dotazy? Tento pohled dopředu ukazuje, jak budou během výroby řešeny problémy.
• Zhodnoťte celkové náklady: Nejnižší cena za kus zřídkakdy přináší nejnižší celkové náklady. Faktor konzistentnosti kvality, spolehlivosti dodací doby, hodnoty technické podpory a reakce na řešení problémů.
• Pokud je to možné, navštivte: Prohlídky závodu odhalují, co certifikace a seznamy schopností nemohou - skutečný stav zařízení, způsobilost provozovatelů a kulturu kvality, která buď proniká nebo není v provozu.

Vaše toleranční specifikace představují vyvrcholení pečlivých inženýrských rozhodnutí. Správný partner pro kovářství promění tyto specifikace v spolehlivé komponenty, které fungují podle návrhu. Vyberte si rozumně a vaše vlastní kované výrobky se stanou konkurenční výhodou, místo toho, aby byly hlavní bolestí při nákupu.

Často kladené otázky o toleranci pro vylepšování

1. Jaké jsou 4 typy tváření?

Čtyři hlavní typy kování jsou kování v otevřených kleštích (pro velké, jednoduché tvary vyžadující obrábění), kování v uzavřených kleštích / kování do dutin (pro přesné díly vysokého objemu), za studena (pro malé tolerance při pokojové teplotě) a kování bezešvých válcovaných prstenců (pro ložiskové dráhy a příruby). Každá metoda nabízí odlišné možnosti dosažení tolerance, přičemž kování za studena dosahuje ±0,1 mm až ±0,25 mm a kování v otevřených kleštích se pohybuje mezi ±3 mm až ±10 mm.

2. Jaké přídavky se berou v potaz při návrhu kování?

Při návrhu kování je nutno zohlednit polohu dělící roviny, sklonové úhly (3°–7° vnější, 5°–10° vnitřní), rádiusy zkosení a rohů pro tok materiálu, přídavek na smrštění při chladnutí, přídavek na opotřebení nástroje, obráběcí přídavky (1,5 mm až 6 mm na plochu) a tolerance na běhy. Tyto přídavky zajišťují správné vyjmutí dílu z nástroje a rozměrovou přesnost hotových součástí.

3. Jak horký musí být ocel, aby ji bylo možné kovat?

Horké kování oceli obvykle vyžaduje teploty mezi 1 100 °F a 2 400 °F (nad rekrystalizačním bodem). Při těchto teplotách se ocel stává tvárnou, ale během chlazení dochází k tepelné roztažnosti a smrštění, což omezuje dosažitelné tolerance na ±0,5 mm až ±3 mm. Studené kování při pokojové teplotě dosahuje přesnějších tolerancí, ale omezuje složitost dílu a možnosti materiálu.

4. Jaký je rozdíl mezi tolerancemi kování třídy E a třídy F?

Podle normy BS EN 10243-1 značí třída F běžnou přesnost s tolerancemi jako +1,9/-0,9 mm u rozměrů šířky, zatímco třída E nabízí úže toleranci +1,2/-0,6 mm pro stejné prvky. Třída E vyžaduje přesnější nástroje a přísnější kontrolu procesu, což zvyšuje náklady, ale snižuje potřebu následného obrábění u přesných aplikací.

5. Jak specifikuji tolerance při objednávání vlastních kovaných dílů?

Zahrňte požadavky na aplikaci, specifikace spojovaných dílů, jasně označené kritické rozměry, označení tříd standardních tolerancí (např. BS EN 10243-1 třída E nebo přesahy dle ANSI B4.1), požadavky na dokumentaci kvality a úplné technické výkresy. Rozlišujte mezi rozměry po tváření a hotovými rozměry a uveďte přídavky na obrábění. Dodavatelé certifikovaní podle IATF 16949, jako například Shaoyi, nabízejí inženýrskou podporu pro optimalizaci tolerančních údajů za účelem nákladově efektivní výroby.
