Què costa realment el mecanitzat CNC i per què varien tant les pressupostacions

Entenent els serveis CNC i com transformen materials en brut

Us heu preguntat mai com un disseny digital a la pantalla de l'ordinador es converteix en un component precís de metall o plàstic que podeu tenir a les mans? Això és exactament el que fan possibles els serveis CNC. CNC, que significa Control Numèric per Ordinador, representa un mètode de fabricació en què els ordinadors dirigeixen eines de màquina per tallar, modelar i conformar materials amb una precisió extraordinària. A diferència de la maquinària manual tradicional, on un operari experimentat guia cada tall, la tecnologia CNC segueix instruccions programades fins a fraccions de mil·límetre.

Del disseny digital a la realitat física

El recorregut des del concepte fins a la peça acabada segueix un camí sorprenentment senzill. Comenceu amb un fitxer CAD (disseny assistit per ordinador), que és essencialment una maqueta digital del vostre component. Aquest fitxer s’exporta a formats com STEP o IGES, que el programari de mecanitzat pot interpretar. A continuació, el programari CAM (fabricació assistida per ordinador) tradueix el vostre disseny en trajectòries d’eina, que són els moviments precisos que seguiran les eines de tall. Finalment, un postprocessador converteix tot el contingut en codi G, que és l’idioma que entenen les màquines CNC.

Així és com es desenvolupa normalment el flux de treball:

• Creació del disseny CAD mitjançant programari com Fusion 360 o SolidWorks
• Exportació a un format compatible amb CNC (STEP, IGES o Parasolid)
• Importació al programari CAM per a la generació de trajectòries d’eina
• Postprocessament cap al codi G específic de la màquina
• Carrega de les instruccions a la màquina CNC
• Comença la mecanització automàtica

La tecnologia al darrere de la fabricació moderna

Aleshores, què és exactament el fresat CNC? El fresat CNC utilitza eines de tall giratòries per trencar material d'una peça de treball, normalment làmines de fusta, plàstic o metalls tous. La unitat de fresat es mou al llarg de diversos eixos mentre la peça de treball roman immòbil, cosa que permet obtenir patrons de tall CNC intrincats i geometries complexes. Aquest procés destaca especialment en la fabricació de senyalització, mobles de cuina, panells aeroespacials i carcasses electròniques.

El veritable potencial de qualsevol servei de CNC rau en la seva repetibilitat. Un cop heu programat correctament una peça, la màquina pot produir còpies idèntiques, tant si en necessiteu deu com deu mil. Cada component coincideix exactament amb les especificacions originals, eliminant la variabilitat que comporten les operacions d'usinatge manual.

Les màquines CNC segueixen les instruccions fins a fraccions de mil·límetre, el que vol dir que la precisió de la peça acabada depèn exclusivament del fitxer que proporcioneu. La precisió comença al nivell del disseny, no a la màquina.

Per què el CNC ho va canviar tot

Abans que aparegués la tecnologia CNC, els mestres d’obres qualificats controlaven manualment tots els aspectes de la producció. Això volia dir que la qualitat variava segons l’operari, que les geometries complexes exigien un talent excepcional i que les velocitats de producció tenien límits naturals. La fabricació CNC va eliminar aquestes limitacions en posar ordinadors al control de les operacions mecàniques.

Les capacitats CNC actuals van molt més enllà del tall bàsic. Les màquines modernes poden realitzar operacions com el foradat, la rosca, el contornejat i l’acabat de superfícies, sovint en una única configuració. Els sistemes multieixos giren les peces treballades mentre es mouen simultàniament les eines de tall, cosa que permet crear components que seria impossible fabricar manualment. Aquest salt tecnològic ha transformat sectors tan diversos com l’automotiu o el de dispositius mèdics, fent que la precisió sigui accessible gairebé a qualsevol volum de producció.

Entendre aquests fonaments ajuda a explicar per què els pressupostos per a projectes aparentment similars poden variar dràsticament. El procés d'usinatge seleccionat, les toleràncies especificades i la complexitat del disseny influeixen tant en l'enfocament com en el cost final, temes que explorarem detalladament al llarg d'aquesta guia.

Procés d'usinatge CNC: fresat, tornejat i usinatge multieix

Quan demaneu un pressupost per a serveis de CNC, us trobareu amb termes com fresat, tornejat i usinatge multieix. Però què signifiquen realment aquests termes pel vostre projecte? Entendre les diferències us permet comunicar-vos eficaçment amb els fabricants i explica per què dues empreses podrien fer un pressupost per a la mateixa peça utilitzant enfocaments completament diferents.

Explicació de les operacions de fresat

Fresadora cnc implica eines de tall giratòries que eliminen material d'una peça de treball estacionària. Imagineu una broca que es mou no només cap amunt i cap avall, sinó també lateralment i cap endarrere i cap endavant, escultint el material per revelar la vostra peça. L'eix porta diverses eines de tall, com ara freses de punta i freses frontals, cadascuna dissenyada per a operacions específiques, com ara la creació de superfícies planes, callositats o contorns intrincats.

El fresat destaca quan la vostra peça presenta:

• Superfícies planes i característiques angulars
• Ranures, callositats i cavitats
• Contorns i formes complexes en 3D
• Geometries no simètriques respecte a un eix de rotació
• Múltiples característiques que requereixen accés des d'angles diferents

El procés funciona amb una gamma impressionant de materials. Les peces fresades CNC es poden fabricar en alumini, acer, llautó, titani i plàstics d'enginyeria amb la mateixa precisió. Aquesta versatilitat fa del fresat l'opció preferida per a prototips, components personalitzats i sèries de producció on la complexitat de la peça exigeix flexibilitat.

Quan té sentit utilitzar el tornejat

El tornejat CNC inverteix completament el procés. En lloc de fer girar l’eina, és la peça la que gira mentre una eina de tall immòbil extreu material. Imagineu-vos un torn fent girar un cilindre de metall mentre una llama en modela l’exterior, creant eixos, pernes, casquets i altres components amb simetria rotacional.

Els serveis de tornejat CNC resulten especialment econòmics per a peces amb simetria cilíndrica. Penseu en components com ara elements de fixació rosquejats, vàlvules o accessoris hidràulics. Aquest procés produeix naturalment acabats superficials excel·lents a les superfícies exteriors i realitza operacions com ara el rosquejat, la ranuració i l’escarvat amb una eficiència remarcable.

La maquinació suïssa porta el tornejat un pas més enllà en afegir un carro lliscant que suporta la peça proper a l’acció de tall. Aquesta configuració permet fabricar peces llargues i primes amb una precisió excepcional, cosa que la fa inestimable per a components mèdics, peces per a rellotges i pernes de precisió, on les relacions longitud-diàmetre causarien problemes en torns convencionals.

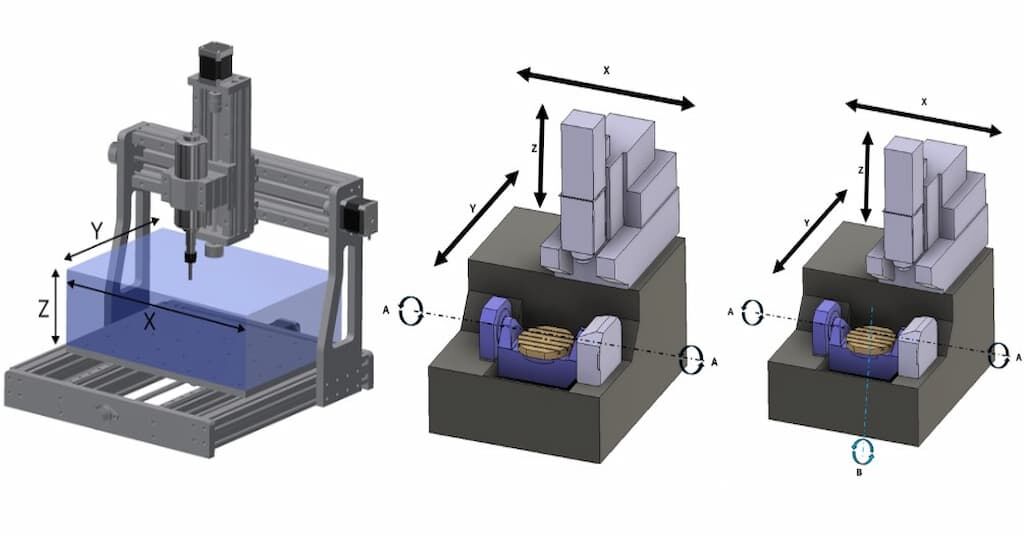

Capacitats Multi-eixos Avançades

Les màquines estàndard de 3 eixos mouen les eines de tall al llarg dels plans X, Y i Z, és a dir, esquerra-dreta, davant-darrere i amunt-avall. Tot i que són capaces de fabricar moltes peces, aquesta configuració requereix múltiples muntatges per a geometries complexes, i cada repositionament introdueix possibles errors.

els serveis de mecanitzat CNC de 5 eixos afegeixen dos moviments rotacionals, normalment etiquetats com a eixos A i B o B i C. Aquests graus de llibertat addicionals permeten que l’eina de tall s’apropi a la peça des de gairebé qualsevol angle. Per a vostè, com a client, això significa:

• Peces complexes acabades en un sol muntatge
• Toleràncies més ajustades gràcies a l’eliminació d’errors de repositionament
• Acabats de superfície millors mitjançant angles de tall òptims
• Accés a sotaescots i característiques amb angles compostos
• Temps d’espera reduïts malgrat una complexitat major

Quan els fabricants parlen de capacitats de 5 eixos, poden fer referència a la mecanització simultània, on tots els eixos es mouen alhora, o a la posició 3+2, on els eixos rotacionals es bloquegen en orientacions específiques abans que comenci la mecanització. Les operacions simultànies produeixen superfícies fluides com les paletes de turbines, mentre que la posició 3+2 gestiona forats inclinats i característiques multifacials de manera més senzilla.

Més enllà dels 5 eixos, algunes instal·lacions ofereixen configuracions de 7, 9 o fins i tot 12 eixos. Segons la comparativa de capacitats CNC de Fictiv, les màquines de 9 eixos combinen el fresat de 5 eixos amb el tornejat de 4 eixos en una sola configuració, eliminant completament la necessitat de fixacions secundàries. Aquestes configuracions avançades estan destinades principalment a aplicacions aeroespacials, mèdiques i de defensa, on els requisits de precisió de la mecanització CNC justifiquen la inversió addicional.

Tipus de procés	Millors aplicacions	Toleràncies típiques	Nivell de complexitat
fresat de 3 eixos	Parts planes, butxaques senzilles, contorns bàsics	±0,005" (±0,127 mm)	Baix a mitjà
Torn CNC	Eixos, pernos, casquets, components roscats	±0,002" (±0,05 mm)	Baix a mitjà
fresat de 4 eixos	Treball de cilindres, tallats d’arc, gravats rotacionals	±0,003" (±0,076 mm)	Mitjà
fresat de 5 eixos	Superfícies complexes, paletes de turbines, impulsores	±0,001" (±0,025 mm)	Alta
Mecanització suïssa	Parts llargues i primes, cargols mèdics, pernos de precisió	±0,0005" (±0,0127 mm)	Mitjana a alta
fresat-tornat de 9 eixos	Parts completes que requereixen tant fresat com tornat	±0,0005" (±0,0127 mm)	Molt Alt

La selecció del procés afecta directament el vostre pressupost de diverses maneres. Els processos més senzills tenen un cost inferior per hora, però poden requerir múltiples muntatges, cosa que augmenta la mà d’obra i introdueix acumulacions de toleràncies. Les màquines avançades de múltiples eixos tenen tarifes horàries més altes, però sovint completen les peces més ràpidament i amb una millor precisió. Quan un fabricant recomana un enfocament concret, està equilibrant aquests factors en funció dels vostres requisits de tolerància, de les quantitats necessàries i de les expectatives de termini.

Ara que enteneu com funcionen els diferents processos de mecanitzat, el següent factor crític que afecta el vostre pressupost és el material que seleccioneu i com les seves propietats influeixen en la mecanitzabilitat, el desgast d’eines i, finalment, el cost.

Guia de selecció de materials per a components mecanitzats per CNC

Per què una botiga cotitza l'alumini a la meitat del preu de l'acer inoxidable per a la mateixa geometria de peça? La resposta rau en el comportament diferent que tenen els diversos materials per a mecanitzat per CNC sota les eines de tall. La selecció del material afecta tot, des de la velocitat de mecanitzat i el desgast de les eines fins als ajustos assolibles i la qualitat de l'acabat superficial. Triar adequadament pot estalviar una quantitat significativa de diners sense sacrificar el rendiment.

Metalls i les seves característiques d’usinatge

No tots els metalls es mecanitzen igual. Alguns es tallen com una mantega, mentre que d'altres ofereixen resistència, desgastant les eines i exigint velocitats més lentes. Comprendre aquestes diferències explica per què la tria del material provoca variacions tan notables en les cotitzacions.

La mecanització de l'alumini destaca com l'opció més econòmica per a molts projectes. Les aleacions d'alumini es tallen ràpidament, produeixen acabats superficials excel·lents i allarguen significativament la vida útil de les eines en comparació amb metalls més durs. L'aleació 6061-T6 ofereix una combinació equilibrada de resistència, resistència a la corrosió i mecanitzabilitat, cosa que la converteix en l'elecció per defecte tant per a prototips com per a peces de producció. Les qualitats més toures, com la 6063, es mecanitzen encara més ràpidament, però sacrifiquen algunes propietats estructurals.

Els metalls habituals i les seves característiques de mecanització inclouen:

• Alumini (6061, 7075, 2024): Mecanitzabilitat excel·lent, desgast reduït de les eines, temps de cicle curts i bona resistència a la corrosió
• Acer dolç (1018, A36): Mecanitzabilitat moderada, cost reduït del material brut i necessitat de tractament superficial per a la protecció contra la corrosió
• Acer inoxidable (303, 304, 316): Difícil de mecanitzar, tendència elevada a l'enduriment per treball, temps de cicle més llargs però resistència a la corrosió excel·lent
• Llauna (C360): Mecanitzabilitat excel·lent, produeix tallats nits, ideal per a aplicacions decoratives i elèctriques
• Bronze (C932, C954): Bona mecanitzabilitat amb propietats autolubricants, excel·lent per a rodaments i coixinets

La mecanització del bronze ofereix avantatges únics per a aplicacions subjectes a desgast. Segons la guia de materials de Fictiv, les aleacions de bronze proporcionen lubricitat natural que redueix la fricció en les superfícies de rodaments, allargant la vida útil dels components en entorns exigents. Els components de bronze mecanitzats per CNC apareixen sovint en accessoris marins, coixinets industrials i maquinària pesada, on la durabilitat és el factor més important.

L'acer inoxidable representa el major repte de mecanització entre els metalls habituals. Aquest material es endureix durant el tall, de manera que cada pas fa que els passos posteriors siguin més difícils. Els mecanògrafs han de mantenir una evacuació constant de les cargoles i velocitats de tall adequades per evitar aquest efecte d'enduriment. Aquests requisits es tradueixen directament en temps de cicle més llargs i pressupostos més elevats.

Plàstics d’enginyeria per a peces de precisió

Quan la vostra aplicació requereix components lleugers, aïllament elèctric o resistència química, els plàstics d’enginyeria sovint superen els metalls. No obstant això, els plàstics introdueixen les seves pròpies consideracions d’usinatge que afecten tant el cost com la qualitat.

El plàstic Delrin, també conegut pel seu nom químic acetal o per la marca comercial material Delrin, representa el estàndard d’or per als components de plàstic usinats . Aquest termoplàstic cristal·lí s’usa amb neteja, manté toleràncies estretes i resisteix l’absorció d’humitat, que pot provocar canvis dimensionals. El Delrin destaca en engranatges, coixinets i components mecànics de precisió on la estabilitat dimensional és fonamental.

Plàstics d’enginyeria habituals per a aplicacions de CNC:

• Delrin/Acetal: Excel·lent estabilitat dimensional, baix coeficient de fricció, ideal per a engranatges i rodaments
• Nailon (PA6, PA66): Bon comportament davant els impactes, absorbeix humitat, cosa que afecta les dimensions; econòmic per a moltes aplicacions
• Policarbonat: Resistència a l'impacte excepcional, transparència òptica, requereix un mecanitzat cuidadosament per evitar la fissuració per tensió
• PEEK: Termoplàstic d'alt rendiment, resistència química excepcional, car però necessari per a entorns exigents
• Polietilè UHMW: Excel·lent resistència al desgast, baixa fricció, difícil de mantenir toleràncies ajustades

El mecanitzat del niló requereix comprendre la seva sensibilitat a la humitat. El niló absorbeix aigua de l'humitat ambiental, fet que provoca una lleugera dilatació de les peces. Per a aplicacions de precisió, els fabricants sovint assequen el material abans del mecanitzat i recomanen condicions d'emmagatzematge controlades després del procés. Aquesta manipulació addicional incrementa el cost, però assegura que les peces compleixin les especificacions.

El mecanitzat CNC de policarbonat exigeix una atenció especial respecte a les tensions internes. Un tall agressiu pot provocar fissuracions per tensió, especialment a prop de forats perforats o cantons interns pronunciats. Els mecanitzadors experimentats utilitzen velocitats i avanços adequats, així com radis generosos, per prevenir aquests defectes, però aquestes precaucions allarguen el temps del procés.

Ajustar materials als requisits de l'aplicació

Seleccionar el material adequat implica equilibrar diversos factors que competeixen entre si. El material més econòmic que es mecanitza més ràpidament no sempre és la millor opció si falla en servei. Tingueu en compte aquestes preguntes clau quan avalieu les opcions:

• Exposició ambiental: La peça estarà exposada a humitat, productes químics, llum UV o extremes de temperatura?
• Requisits mecànics: A quines càrregues, impactes o condicions d’ús desgastadores ha de suportar?
• Propietats elèctriques: L’aplicació requereix conductivitat o aïllament?
• Limitacions de pes: És una prioritat minimitzar la massa en el vostre disseny?
• Requisits d'acabat: El material accepta els recobriments, galvanitzats o tractaments que necessiteu?

La selecció del material també afecta les toleràncies assolibles. L’alumini manté toleràncies més estretes amb més facilitat que els plàstics, ja que no es flexiona ni es deforma sota la pressió de tall. L’acer inoxidable pot assolir una precisió excel·lent, però cal mecanitzar-lo amb més cura per evitar l’enduriment per treball i la deformació. Comprendre aquestes relacions us ajuda a establir expectatives realistes respecte a les vostres especificacions.

L'equació de costos va més enllà del preu de la matèria primera. Un material més car que es mecanitzi el doble de ràpid pot reduir, de fet, el cost total del vostre projecte. Per contra, triar un material difícil de mecanitzar per a una geometria complexa multiplica els reptes de mecanitzat, fent pujar les ofertes per sobre del que suggeriria únicament el preu del material.

Un cop clara la selecció del material, el següent factor que afecta significativament la vostra oferta és la tolerància que especifiqueu. Comprendre la relació entre els requisits de precisió i el cost de fabricació us ajuda a evitar especificar parts amb una precisió excessiva i a pagar per una exactitud que realment no necessiteu.

Toleràncies i normes de precisió en la fabricació CNC

Heu seleccionat el vostre material i el procés de mecanitzat , però aquí és on les cites poden divergir dràsticament: les especificacions de tolerància. Aquesta indicació de ±0,005" al vostre plànol pot semblar una pràctica habitual, però estretar-la a ±0,001" podria duplicar el cost de fabricació. Entendre per què ocorre això us ajuda a especificar exactament el que necessiteu sense pagar per una precisió que no aporta cap valor funcional.

Toleràncies normals vs. toleràncies de precisió: explicació

Les toleràncies defineixen la variació acceptable respecte de la dimensió especificada. Quan indiqueu una dimensió de 1,000" amb una tolerància de ±0,005", esteu dient al fresador que qualsevol valor entre 0,995" i 1,005" és perfectament vàlid. Prou senzill, oi?

El repte prové de com els nivells de tolerància tan diferents afecten la fabricació. Les toleràncies habituals en usinatge solen oscil·lar entre ±0,005" i ±0,010" (±0,127 mm i ±0,254 mm). La majoria d’equipaments CNC assolen aquestes especificacions habitualment sense necessitar procediments especials. Els serveis d’usinatge de precisió treballen amb toleràncies més estretes, aproximadament entre ±0,001" i ±0,002" (±0,025 mm i ±0,051 mm), el que exigeix un control de procés i mesures més rigorós.

A l’extrem, l’usinatge CNC de toleràncies molt estretes assolix ±0,0001" (±0,0025 mm) o millor. Segons Modus Advanced , els líders del sector solen mantenir toleràncies de 1 a 3 micròmetres per a aplicacions mèdiques i aeroespacials. No obstant això, aquest nivell de precisió exigeix equipament especialitzat, controls ambientals i protocols d’inspecció extensos.

Com afecten les exigències de tolerància el vostre pressupost

Això és el que molts compradors no s’adonen: la relació entre tolerància i cost no és lineal. Passar de ±0,05 mm a ±0,02 mm pot augmentar els costos aproximadament un 50 %. Però anar més enllà, de ±0,02 mm a ±0,01 mm, pot multiplicar els costos diverses vegades, segons la recerca sobre l’economia de la fabricació de precisió.

Per què passa això? Les toleràncies més ajustades provoquen una successió de requisits addicionals:

• Velocitats d’usinatge més lentes: Les eines de tall han de desplaçar-se amb més cura per mantenir el control dimensional
• Canvis d’eina més freqüents: Fins i tot un desgast mínim de l’eina afecta la precisió quan les toleràncies són molt ajustades
• Fixació millorada: La suportació de la peça ha d’eliminar els microdesplaçaments durant el tall
• Control de temperatura: L’expansió tèrmica afecta les dimensions al nivell de micres
• Inspecció exhaustiva: Cada dimensió crítica requereix verificació, sovint mitjançant màquines de mesura per coordenades

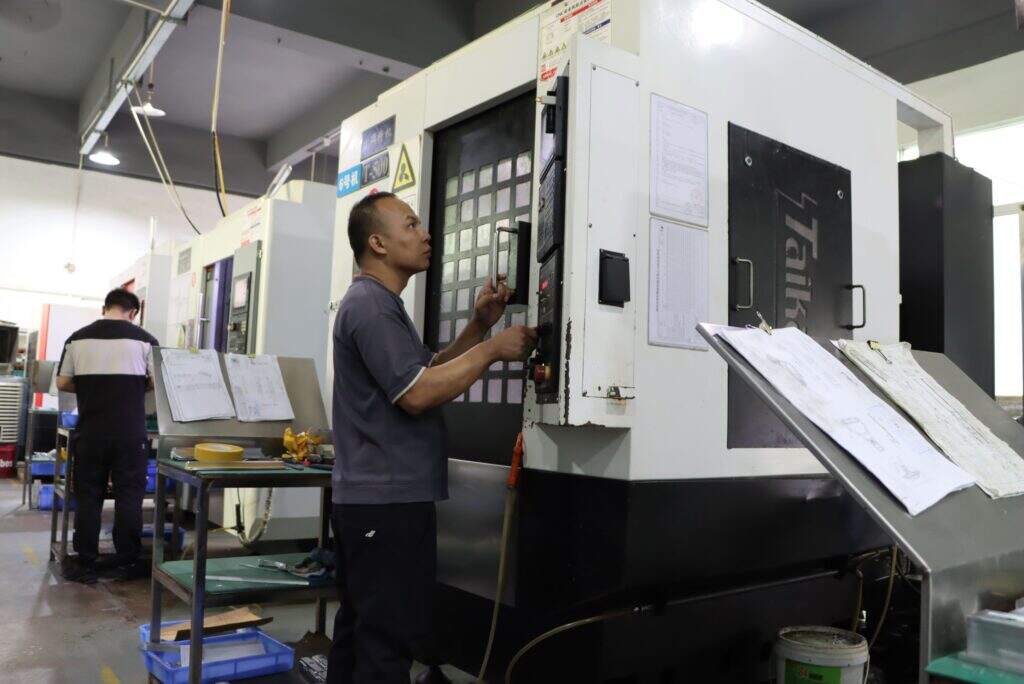

Les empreses de mecanitzat de precisió invertixen molt en equipament dissenyat específicament per a treballs amb toleràncies ajustades. Els codificadors d'alta resolució monitoritzen la posició de l'eina amb una precisió inferior al submicròmetre. Els sistemes de compensació tèrmica s'ajusten a les variacions de temperatura durant tot el procés de producció. Les especificacions de desplaçament de l'eix principal són inferiors a 0,0013 mm per a aplicacions exigents. Aquesta infraestructura justifica tarifes horàries més elevades.

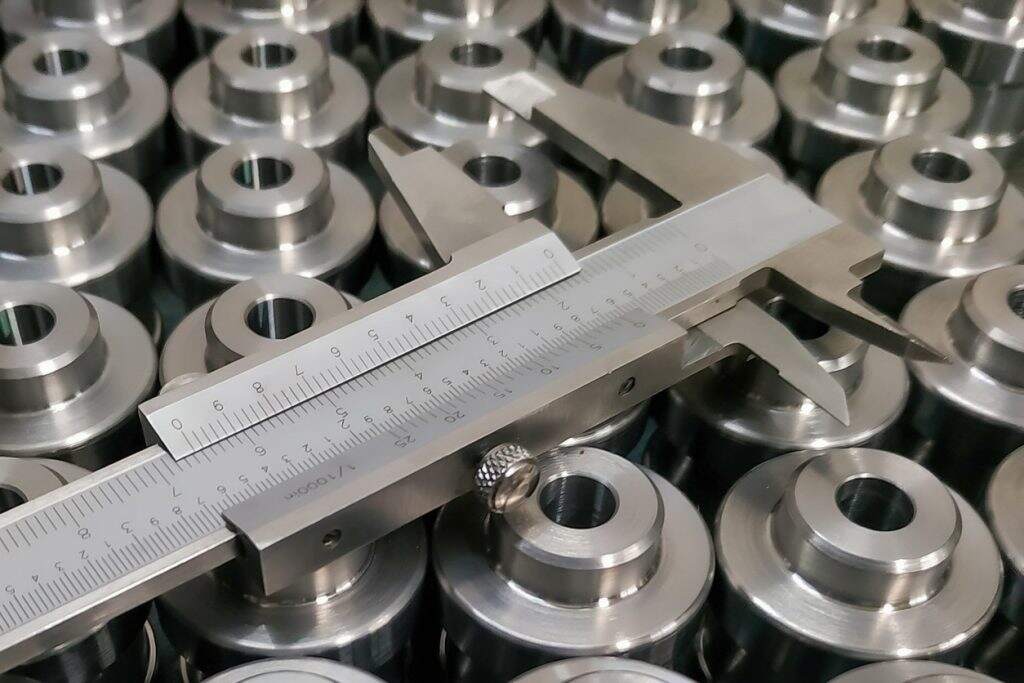

Només la càrrega d'inspecció pot afectar dràsticament els costos. Una peça estàndard de mecanitzat CNC podria requerir la comprovació aleatòria d'unes quantes dimensions. En canvi, un component de precisió exigeix la mesura exhaustiva de cada característica crítica, sovint amb documentació de control estadístic de processos que enregistra els resultats al llarg de tota la sèrie de producció.

Selecció de toleràncies segons l'aplicació

L'enfocament més intel·ligent de la tolerància planteja una pregunta fonamental: què ha de fer, realment, aquesta dimensió? Un forat de pas per a un cargol no requereix la mateixa precisió que un coll de coixinet. Tanmateix, molts plànols apliquen toleràncies generals que sobreespecificuen característiques no crítiques.

Tipus d'aplicació	Rang de Tolerància Típic	Parts d'exemple	Consideracions Clau
Ús general	±0,005" a ±0,010" (±0,127 mm a ±0,254 mm)	Suports, carcasses, cobertes	L'equipament estàndard es manipula fàcilment; inspecció mínima
Muntatge de precisió	±0,001" a ±0,002" (±0,025 mm a ±0,051 mm)	Carcasses de connectors, cossos de vàlvules, components hidràulics	Requereix control del procés; inspecció moderada
Mecanitzat CNC aeroespacial	±0,0005" a ±0,001" (±0,013 mm a ±0,025 mm)	Components del motor, elements estructurals i superfícies de control	Processos certificats; es requereix documentació completa
Mecanització mèdica	±0,0001" a ±0,0005" (±0,0025 mm a ±0,013 mm)	Instruments quirúrgics, implants i rodaments de precisió	Acabats biocompatibles; validació exhaustiva

Especificacions excessives de toleràncies suposen un despesa innecessària sense afegir funcionalitat. Un proveïdor automobilístic europeu va descobrir que diverses característiques no crítiques estaven especificades a ±0,01 mm quan l’equipament funcionava perfectament amb una tolerància de ±0,03 mm. En relaxar aquestes toleràncies no essencials, mentre es mantenien especificacions ajustades només on era funcionalment necessari, van reduir els costos de mecanització aproximadament un 22 %.

L’especificació insuficient genera el problema contrari. Les peces mecanitzades amb precisió que no encaixen durant el muntatge requereixen treball addicional o la seva eliminació, ambdós resultats costosos. Les superfícies d’acoblament, els ajustos de rodaments i les interfícies d’estanquitat solen exigir un control més estricte que les dimensions generals.

La guia pràctica? Aplicar les toleràncies més ajustades només als elements on la precisió dimensional afecta directament la funció. Utilitzeu les toleràncies estàndard a la resta de casos. Aquest enfocament basat en el valor ofereix la precisió necessària sense haver de pagar per una exactitud que no té cap finalitat. En revisar les pressupostos, tingueu en compte que les especificacions de tolerància sovint generen més variació de costos que la selecció del material o la geometria bàsica.

Preparació dels vostres fitxers de disseny per a l’èxit en la fresadora CNC

Ja heu definit la vostra elecció de material i els requisits de tolerància. Ara arriba l’etapa que fa trontollar molts compradors novells: l’enviament de fitxers de disseny amb què els fabricants puguin treballar efectivament. La qualitat dels vostres fitxers CAD afecta directament l’exactitud del pressupost, els terminis d’entrega i el fet que les peces mecanitzades CNC acabades coincideixin amb les vostres expectatives. Fer-ho bé des del principi evita revisions costoses i malenteses posteriors.

Formats i requisits dels fitxers CAD

No tots els formats de fitxer són iguals quan es tracta de mecanitzat CNC. El format que envieu determina fins a quin punt els fabricants poden programar les trajectòries d’eina i verificar la vostra intenció de disseny.

Els fitxers STEP (amb extensió .stp o .step) són l’estàndard universal per als serveis de CNC. Segons les directrius de mecanitzat de Komacut, els fitxers STEP són universalment acceptats perquè conserven la geometria sòlida que el programari CAM pot interpretar directament. A diferència dels formats basats en superfícies, els fitxers STEP defineixen la peça com un sòlid complet, cosa que permet una anàlisi precisa dels gruixos de paret, de les profunditats de les característiques i dels volums de material.

Formats de fitxer recomanats per a la presentació a CNC:

• STEP (.stp, .step): Format preferit; universalment compatible; conserva la geometria sòlida completa
• IGES (.igs, .iges): Ampliament suportat; ocasionalment perd algunes dades de superfície durant la traducció
• Parasolid (.x_t, .x_b): Excel·lent conservació de la geometria; habitual en sistemes professionals de CAD
• Formats CAD nadius: Els fitxers de SolidWorks, Fusion 360 o Inventor funcionen si el taller utilitza el mateix programari

Aquí hi ha un punt fonamental que molts dissenyadors passen per alt: el vostre model 3D ha de ser un objecte sòlid, no una col·lecció de superfícies. Els fabricants necessiten una geometria tancada per calcular les trajectòries d’eina i verificar que les operacions de tall no perforin accidentalment les parets ni deixin de processar determinades característiques. Els models de superfície generen ambigüitats que provoquen retards en la preparació de pressupostos i possibles errors de fabricació.

Tot i que els models 3D impulsen el procés d’usinatge, els dibuixos 2D continuen sent essencials per comunicar les toleràncies, els requisits d’acabat superficial i els criteris d’inspecció. El vostre dibuix ha d’indicar clarament quines dimensions són crítiques, quines toleràncies s’apliquen a característiques concretes i qualsevol indicació especial que el model sol no pugui transmetre.

Conceptes essencials de disseny per a fabricabilitat

El disseny per a la fabricació, habitualment anomenat DFM (Design for Manufacturability), fa referència a la pràctica de dissenyar peces que es puguin produir de manera eficient mitjançant el procés de fabricació escollit. En la mecanització CNC, els principis del DFM es centren en crear geometries a les quals les eines de tall estàndard puguin accedir sense necessitar muntatges o equips especialitzats.

Segons la guia d’enginyeria de Modus Advanced, una implementació efectiva del DFM pot reduir els costos de fabricació entre un 15 % i un 40 % i acurtar els terminis d’entrega entre un 25 % i un 60 % en comparació amb dissenys no optimitzats. Aquests estalvis no són menors.

Directrius clau de DFM per a la prototipació i la producció CNC:

• Radios de les cantonades interiors: Especifiqueu un radi mínim d’almenys 0,030" (0,76 mm) als cantons interiors. Les freses de punta són cilíndriques, de manera que físicament no poden crear cantons interiors de 90 graus perfectament aguts.
• Espessor del parell: Manteniu gruixos mínims de paret de 0,040" (1 mm) per a metalls i de 0,060" (1,5 mm) per a plàstics. Les parets més fines es deformen sota la pressió de tall, provocant vibracions (chatter) i inexactituds dimensionals.
• Profunditat dels forats: Les broques estàndard poden arribar a profunditats de 4-6 vegades el seu diàmetre de manera eficient. Per foradar forats més profunds calen eines especialitzades i operacions més lentes, cosa que augmenta els costos.
• Accessibilitat de les característiques: Assegureu-vos que les eines de tall puguin arribar físicament a totes les característiques. Les concavitats profundes amb obertures petites poden requerir eines llargues i primes que es desvien i vibren.
• Consideracions sobre les rosques: Proporcioneu una profunditat de roscat adequada per sobre de la longitud d’engranatge de rosca necessària. Les cargols tenen filets d’entrada que no tallen completament, de manera que cal una profunditat addicional per assolir un roscat complet.

La relació entre els radis i les eines mereix una atenció especial. Els radis interns més grans permeten als fabricants utilitzar eines de tall més grans i rígides, que resisteixen millor la desviació. Un radi de 0,125" permet utilitzar una fresa de punta de 0,25" de diàmetre, mentre que un radi de 0,015" exigeix una eina minúscula de només 0,030" de diàmetre, que és propensa a trencar-se i requereix velocitats d’alimentació molt més lentes. La fresada CNC esdevé més cara només per aquesta elecció geomètrica.

Errors de disseny freqüents que cal evitar

Fins i tot els enginyers experimentats ocasionalment presenten dissenys amb característiques que complica innecessàriament la fabricació. Reconèixer aquestes trampes abans de la presentació estalvia temps i diners.

Cantonades internes agudes: Tal com s’ha esmentat anteriorment, les cantonades realment agudes són físicament impossibles amb eines de tall rotatives. Quan el vostre disseny mostra cantonades interiors agudes, els fabricants han d’afegir radiuss ells mateixos o fer servir processos secundaris cars, com ara l’erosió per descàrrega elèctrica (EDM). Especifiqueu el radi més gran que pot acceptar el vostre disseny.

Vores tallants: Quan dues superfícies es troben formant un angle extremadament agut, es creen elements fràgils que es desfan durant la mecanització i la manipulació. Segons experts en fabricació, afegir petites arrodoniments exteriors de 0,005–0,015" elimina les vores tallants i, de fet, millora la durabilitat de la peça.

Corbes innecessàriament complexes: Les corbes decoratives i els radis variables que no tenen cap finalitat funcional augmenten dràsticament el temps de programació. Una geometria senzilla i coherent es mecanitza més ràpidament i de forma més fiable. Pregunteu-vos: aquesta corba compleix una finalitat funcional específica, o és purament estètica?

Característiques que requereixen mecanitzat de 5 eixos quan en serien suficients 3: Segons Modus Advanced, el mecanitzat de 5 eixos costa entre un 300 % i un 600 % més que les operacions de 3 eixos. Alinear les característiques amb els plans estàndard X, Y i Z sempre que sigui possible redueix significativament els costos.

Ignorar la maquinabilitat del material: Dissenyar sense tenir en compte com es comporta el material escollit sota l’acció de la talla genera problemes. Uptive Manufacturing indica que negligir la maquinabilitat provoca un desgast accelerat de les eines, temps de producció allargats i ineficiències globals. Consulteu el vostre fabricant prèviament si teniu dubtes sobre consideracions de disseny específiques del material.

Per a projectes de prototipatge CNC, especialment, aquests errors es multipliquen ràpidament. L'abricació de prototips normalment implica petites quantitats, on el temps de preparació i programació representa una part més gran del cost total. Un disseny optimitzat per a la fabricabilitat podria reduir a la meitat els costos d'abricació del prototip, accelerant al mateix temps la lliurament.

El flux de treball des de la presentació dels arxius fins a la producció segueix un recorregut previsible. Vostè envia els seus arxius CAD i dibuixos, el fabricant realitza una anàlisi de DFM (Design for Manufacturability) per identificar possibles problemes, vostè rep un pressupost basat en aquesta anàlisi i, un cop aprovat, comencen la programació i la producció. Moltes fàbriques ofereixen actualment retroalimentació instantània de DFM mitjançant sistemes automatitzats que detecten problemes habituals abans fins i tot de rebre un pressupost formal. Aprofitar aquestes eines li permet refinar iterativament els dissenys, assegurant que les operacions de fresat CNC transcorrin sense problemes un cop iniciada la producció.

Un cop els vostres fitxers de disseny estiguin correctament preparats, la següent consideració és si el vostre sector imposa requisits específics sobre materials, documentació o processos de qualitat que afectin quins fabricants poden produir realment les vostres peces.

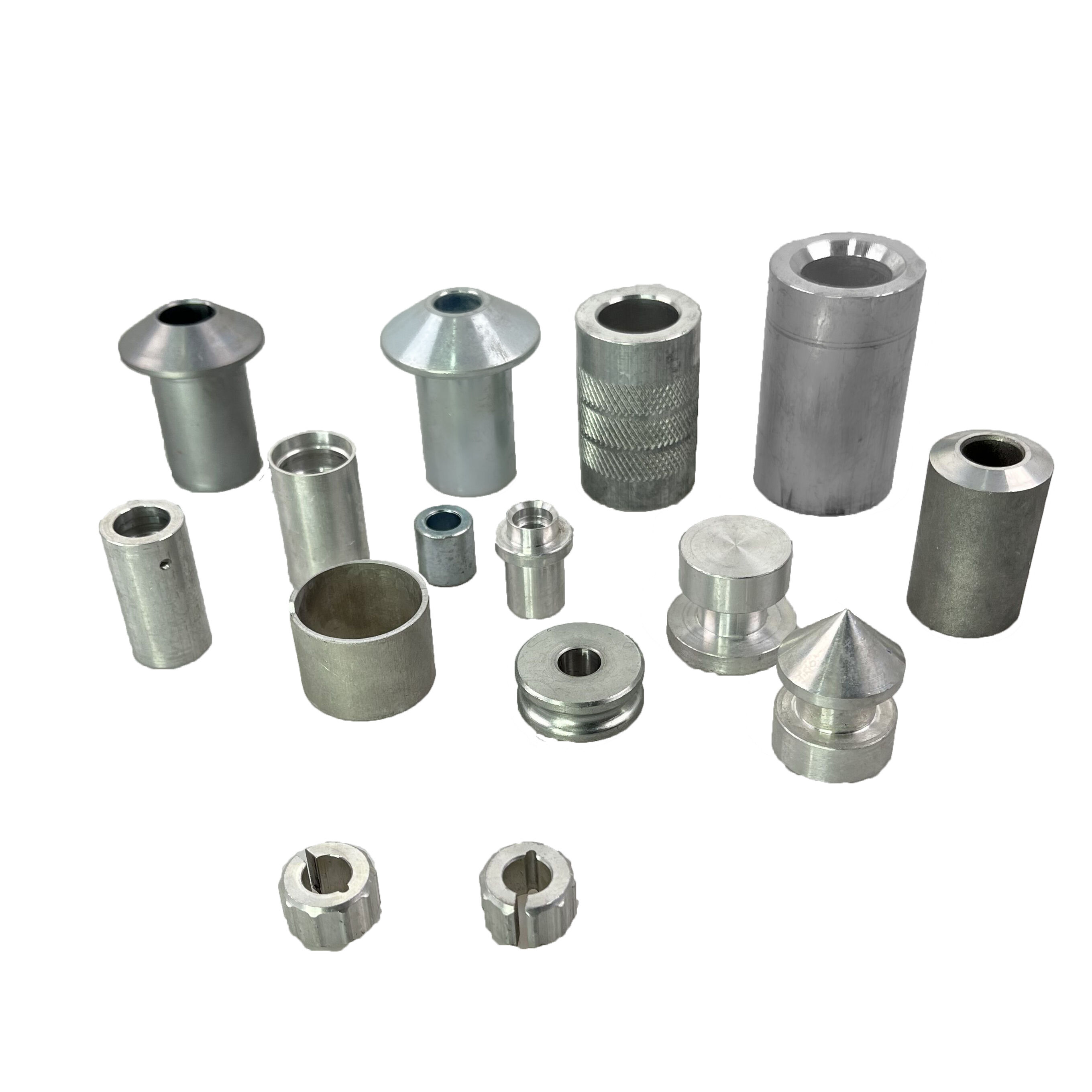

Aplicacions industrials des de la fabricació d'automòbils fins a l'aerospacial

Aquí teniu alguna cosa que agafa per sorpresa molts compradors: dues fàbriques de fresat CNC podrien fer pressupostos per a la mateixa peça a preus molt diferents, i la diferència sovint es deu a certificacions de les quals mai heu sentit a parlar. Quan les vostres peces mecanitzades per fresat CNC estan destinades a un motor d’automòbil, a la fuselatge d’un avió o a un instrument quirúrgic, els requisits de fabricació van molt més enllà de la simple precisió dimensional. Comprendre aquests requisits específics del sector explica per què alguns pressupostos semblen inflats i us ajuda a identificar quins proveïdors poden lliurar realment components conformes.

Requisits de fabricació de components automotius

El sector de l'automoció opera amb marges extremadament ajustats i no admet cap tolerància davant d'escapades de qualitat. Un sol component defectuós pot provocar retorns que afectin milions de vehicles. Aquesta realitat va donar forma al desenvolupament de la norma IATF 16949, l'estàndard global de gestió de la qualitat dissenyat específicament per a les cadenes d'aprovisionament del sector automotiu.

Què significa realment la certificació IATF 16949 per a vostè com a client? Segons American Micro Industries, aquesta norma combina els principis de la ISO 9001 amb requisits sectorials específics per a la millora contínua, la prevenció de defectes i una supervisió rigorosa dels proveïdors. Les empreses que fabriquen peces metàl·liques personalitzades per a aplicacions automotrius han de demostrar:

• Control Estadístic de Processos (SPC): La supervisió en temps real de les dimensions crítiques durant tots els lots de producció, assegurant-ne la coherència des de la primera fins a l'última peça
• Traçabilitat del producte: Una documentació completa que vinculi cada component als lots específics de material, als paràmetres de màquina i als registres de l’operari
• Documentació PPAP: Registres del procés d'aprovació de peces de producció que demostren que el procés de fabricació pot produir de manera coherent peces conformes
• Protocols de millora contínua: Aproximacions sistemàtiques per identificar i eliminar les fonts de variació

Per a muntatges de xassís d’alta tolerància i components de precisió, aquests requisits no són una càrrega burocràtica. Són els mecanismes que impedeixen que els problemes de qualitat arribin a la vostra línia de producció. En avaluar proveïdors de peces mecanitzades per al sector automobilístic, la certificació IATF 16949 serveix com a filtre bàsic de qualificació.

Els fabricants que donen servei al sector automobilístic invertissen significativament en aquests sistemes de qualitat. Aquesta inversió es reflecteix en els seus pressupostos, però també ofereix la fiabilitat i la documentació que demanen els fabricants d’equipaments originals (OEM). Treballar amb proveïdors certificats que puguin escalar sense problemes des de la prototipació ràpida fins a la producció en massa, amb un control de qualitat coherent, elimina el risc de canvis de proveïdor a mitja execució del programa.

Normes de precisió per a l’aeroespacial i la defensa

Si les normes automotrius semblen exigents, els requisits aeroespacials operen a un nivell completament diferent. Quan els components volen a 30.000 peus o donen suport a operacions de defensa, les conseqüències de la fallada van molt més enllà de les pèrdues financeres i afecten vides humanes i la seguretat nacional.

La certificació AS9100 es basa en la ISO 9001 amb annexos específics per al sector aeroespacial que posen èmfasi en la gestió del risc, el control de la configuració i la traçabilitat absoluta. Segons Màquines CNC , aquesta certificació és fonamental per a la gestió de la qualitat en tallers CNC aeroespacials, ja que proporciona la documentació necessària per garantir que els productes compleixin els llindars de seguretat exigits pels principals clients del sector aeroespacial.

Certificacions aeroespacials clau i la seva importància:

• AS9100: Sistema fonamental de gestió de la qualitat per a la fabricació aeronàutica i de defensa; aborda la traçabilitat, la gestió del risc i el control de la documentació específic del sector aeroespacial
• NADCAP: Acreditació per a processos especials com el tractament tèrmic, el processament químic i les proves no destructives; valida que les operacions especialitzades compleixin els estàndards del sector aeroespacial
• Conformitat amb ITAR: Reglament internacional sobre el trànsit d'armes (ITAR), que regula components relacionats amb la defensa; exigeix l’inscripció al Departament d'Estat dels Estats Units i protocols estrictes de seguretat de la informació
• Aprovacions específiques del client: Els principals fabricants d’equipament original (OEM), com Boeing, mantenen els seus propis programes de proveïdors amb requisits de qualificació particulars

El compliment de l’ITAR requereix una atenció especial per a qualsevol persona que produeixi peces mecanitzades personalitzades amb possibles aplicacions militars. Això no és simplement una certificació de qualitat. És un requisit legal que regula com s’han de gestionar les dades tècniques sensibles i els articles de defensa. Les instal·lacions han d’implementar controls d’accés, protocols segurs de gestió de dades i procediments de llicència d’exportació que modifiquen fonamentalment la seva manera d’operar.

Els requisits d'auditoria per a les certificacions aeroespacials són notablement rigorosos. Els organismes de certificació externs realitzen avaluacions periòdiques per verificar el compliment, mentre que els sistemes de control de documents han de mantenir una traçabilitat completa dels lots durant tot el procés de producció. Per als serveis de mecanitzat CNC de precisió destinats a clients aeroespacials, aquests sistemes asseguren que cada component crític es pugui rastrejar al llarg de tota la seva història de fabricació.

Els components d'alumini mecanitzats amb CNC representen una part significativa del treball de mecanitzat aeroespacial, atès el favorit ràtio resistència-pes de l'alumini. No obstant això, el material en si només constitueix una part de l'equació. La documentació, els controls de procés i els procediments de validació relacionats amb aquest material sovint determinen si un proveïdor pot servir efectivament clients aeroespacials.

Consideracions sobre la mecanització de dispositius mèdics

La fabricació de dispositius mèdics introdueix requisits que difereixen fonamentalment d'altres indústries. Quan els components entren en contacte amb teixits humans o donen suport a funcions vitals, les conseqüències exigeixen una precisió excepcional i un control absolut del procés.

L'ISO 13485 és l'estàndard definitiu de gestió de la qualitat per a la fabricació de dispositius mèdics. Segons PTSMAKE, aquest estàndard estableix controls estrictes sobre el disseny, la fabricació, la traçabilitat i l'atenuació dels riscos, que van més enllà de les pràctiques habituals de fabricació. La certificació demostra la capacitat d'un proveïdor per complir de manera constant els requisits reglamentaris aplicables als dispositius mèdics.

Què fa única la mecanització mèdica:

• Compliment de la normativa de la FDA: Les instal·lacions han de seguir la Part 820 del títol 21 del CFR (Reglament sobre sistemes de qualitat), que regula el disseny del producte, la fabricació i el seguiment durant tot el cicle de vida del producte
• Requisits de biocompatibilitat: Els materials que entren en contacte amb el cos humà han de complir les normes USP Classe VI o disposar de fitxers manuals de la FDA que demostrin la seva seguretat
• Traçabilitat completa: Cada component ha de ser traçable des de la matèria primera fins a la fabricació i la lliurament final, cosa que permet una resposta ràpida si apareixen problemes de seguretat
• Processos validats: Els processos de fabricació han de ser formalment validats per demostrar que produeixen sistemàticament components que compleixen les especificacions prèviament establertes

Els requisits de precisió per als components mèdics sovint superen els d’altres sectors. Els dispositius implantables poden exigir toleràncies tan ajustades com ±0,0001 polzades (2,54 micròmetres), amb acabats superficials especificats a nivell de micro-polzada. Els instruments quirúrgics han d’equilibrar la funcionalitat amb la neteja, mentre que els components per al maneig de fluids requereixen acabats que impedeixin l’assentament bacterià.

La documentació en la fabricació mèdica no és una qüestió secundària. És un resultat fonamental. Registres exhaustius que cobreixen les certificacions de materials, els paràmetres del procés, els resultats d’inspecció i les qualificacions dels operaris acompanyen cada enviament. Aquesta documentació recolza les sol·licituds reguladores i proporciona la traça d’auditoria que els inspectors de la FDA esperen durant les inspecions de les instal·lacions.

Per a les empreses que subministren peces mecanitzades per a aplicacions mèdiques, verificar aquestes certificacions des del principi evita sorpreses costoses. Un taller que no disposa de la certificació ISO 13485 simplement no pot subministrar components per a dispositius mèdics regulats, independentment de les seves capacitats de mecanitzat o del seu preu competitiu.

Ajustar les capacitats del proveïdor al vostre sector

Comprendre aquests marcs de certificació us ajuda a filtrar ràpidament els possibles proveïdors. Abans de sol·licitar pressupostos, pregunteu-vos quin entorn regulador regeix la vostra aplicació final. La resposta determina quines certificacions ha de tenir el vostre proveïdor de CNC.

• Aplicacions automotives: Certificació IATF 16949, capacitats en control estadístic de processos (SPC), experiència en documentació PPAP
• Aeroespacial i Defensa: Certificació AS9100, acreditació NADCAP per a processos especials, registre ITAR si és aplicable
• Dispositius Mèdics: Certificació ISO 13485, registre a la FDA, processos validats, capacitats d’habitacions netes si es requereixen
• Industrial general: La norma ISO 9001 proporciona una gestió de la qualitat bàsica per a aplicacions no regulades

L’estat de certificació afecta directament el preu. Mantenir aquests sistemes de qualitat requereix una inversió contínua significativa en personal, formació, calibració d’equips i preparació per a les audits. Les empreses que donen servei a sectors regulats incorporen aquests costos als seus tarifaris. Quan veieu un pressupost que sembla inusualment baix per a treballs aeroespacials o mèdics, investigueu si el proveïdor disposa realment de les certificacions necessàries.

La discussió sobre la certificació condueix de forma natural a comparar la mecanització CNC amb altres mètodes de fabricació. Comprendre quan la mecanització és adequada i quan altres processos podrien servir-vos millor us ajuda a prendre decisions informades sobre l’adquisició des del principi.

Mecanització CNC respecte a altres mètodes de fabricació

Necessiteu fabricar una peça. Però, la mecanització CNC és realment l’opció adequada? De vegades la resposta és afirmativa. D’altres vegades, l’impresió 3D, el motllet per injecció o la fosa us serveixen millor. Comprendre quan cada mètode destaca us ajuda a evitar pagar de més per capacitats que no necessiteu o triar un procés que no pugui satisfer els vostres requisits.

La decisió no sempre és senzilla. Factors com el volum de producció, la complexitat geomètrica, els requisits de material i el termini influeixen en quin enfocament de fabricació resulta econòmicament i pràcticament adient. Analitzem els criteris clau de decisió perquè pugueu associar el vostre projecte al procés adequat.

Criteris de decisió entre CNC i impressió 3D

Aquestes dues tecnologies sovint competeixen pel mateix projectes, especialment durant les fases de prototipatge. Totes dues parteixen d'arxius digitals i poden produir geometries complexes. Però funcionen de maneres fonamentalment oposades, el que afecta quan té sentit utilitzar-ne una o l'altra.

L'usinatge CNC és subtractiu. Es comença amb un bloc sòlid de material i se'n talla tot allò que no forma part de la peça. Segons Hubs, el CNC ofereix una precisió, repetibilitat i qualitat superficial excepcionals, a més de suportar una àmplia selecció de materials i opcions d'acabat posterior. Les propietats mecàniques romanen constants perquè es treballa amb material en estat sòlid, sense fondre ni fusionar cap capa.

la impressió 3D és additiva. Les peces es construeixen capa a capa a partir de res, el que permet crear geometries interiors complexes, estructures de retícula i formes orgàniques sense cost ni temps d'instal·lació addicionals. No obstant això, les peces impresses sovint presenten propietats anisòtropes, és a dir, poden ser més febles al llarg de les línies de capa.

Quan cal triar la impressió 3D en lloc de peces mecanitzades per CNC?

• Geometries complexes: Canals interns, estructures de retícula o formes optimitzades topològicament als quals les eines de tall simplement no poden accedir
• Entrega ràpida: Necessiteu peces en un termini de 24 hores? La impressió sovint ofereix una entrega més ràpida per a prototips senzills
• Quantitats molt reduïdes: Per a quantitats inferiors a 10 unitats, la fabricació additiva sol ser menys costosa degut a la configuració mínima necessària
• Materials especialitzats: Els elastòmers flexibles de TPU o les superaleacions metàl·liques d’alt rendiment sovint s’adapten millor a la impressió que al mecanitzat
• Prototipatge amb fibra de carboni: Alguns processos additius gestionen els materials compostos de forma més econòmica que els mètodes subtractius

Quan resulta avantatjós el mecanitzat CNC? La prototipació ràpida CNC té sentit quan es necessiten toleràncies estretes, acabats superficials llisos o materials d’ús industrial. Si la precisió dimensional és una prioritat màxima, el CNC sol superar la impressió 3D. Segons Hubs, encara que els sistemes industrials d’addició poden assolir toleràncies excel·lents, en general no igualen la precisió del mecanitzat CNC, especialment per a peces més grans o característiques que requereixen una exactitud inferior a la mil·lèsima de polzada.

En el mecanitzat de prototips CNC, també en beneficiem de fer servir exactament el mateix material que s’emprarà en la producció. Un prototip d’alumini mecanitzat es comporta de manera idèntica que les peces de producció d’alumini mecanitzades. Els prototips impresos sovint utilitzen materials diferents o presenten propietats diferents de les que produiria el mètode de fabricació final.

Quan resulta més convenient l’inyecció per motlles

Aquí hi ha una pregunta que val la pena plantejar-se al principi: quines quantitats de peces necessiteu realment? La resposta afecta de forma notable quin procés us convé més.

El muntatge per injecció comporta costos importants de ferramenta inicial. Segons RPWorld, una eina d'alumini sol costar més d'un miler de dòlars, i les geometries complexes i les toleràncies ajustades fan pujar encara més aquesta xifra. Bàsicament, esteu invertint en una màquina personalitzada que només pot produir una peça específica.

Aquesta inversió es compensa a volum. Un cop existeix el motlle, cada peça addicional costa una fracció del que cobraria la mecanització CNC. El procés esdevé econòmic a partir d'aproximadament 1.000 peces, i el cost per unitat continua disminuint a mesura que les quantitats augmenten fins a desenes de milers o centenars de milers.

Tanmateix, el muntatge imposa restriccions de disseny que la mecanització no té:

• Angles de desmolde: Les peces han de tenir una lleugera inclinació per poder-se desenganxar dels motlles
• Gruix uniforme de paret: Els gruixos variables provoquen marques d'enfonsament i deformacions
• Sota-talls limitats: Les característiques internes complexes requereixen accions laterals cares o motlles de diverses parts
• Temps d’espera llargs: La fabricació de la ferramenta afegeix entre 3 i 5 setmanes abans que arribin les primeres peces

Les peces mecanitzades per CNC no troben cap d’aquestes limitacions. Es poden fabricar peces amb gruixos de paret variables, cantonades interiors agudes i característiques complexes que exigirien motlles de múltiples cavitats i molt cars. Per volums baixos o mitjans, o per a peces que requereixin canvis freqüents de disseny, la mecanització ofereix una flexibilitat que la moldatura no pot igualar.

Molts programes de desenvolupament de productes utilitzen estratègicament tots dos processos. Es fabriquen prototips i lots inicials de producció mitjançant mecanització mentre es dissenyen i fabriquen les eines per a la moldatura. Un cop el disseny s’ha estabilitzat i els volums justifiquen la inversió en eines, es passa a la moldatura per injecció per a la producció contínua. Aquest enfocament híbrid equilibra el temps fins al llançament al mercat amb l’optimització dels costos a llarg termini.

Comparativa entre fosa i mecanització

La fosa ofereix avantatges que ni la mecanització ni la moldatura poden replicar fàcilment. Quan es necessiten cavitats interiors complexes, components estructurals de gran mida o peces gairebé acabades (near-net-shape) en aliatges específics, cal considerar la fosa.

Segons 3ERP, la fosa destaca per produir múltiples peces idèntiques en un sol cicle de motllo, el que accelera la producció. Un cop s’han optimitzat el motllo i les condicions de colada, el procés ofereix resultats altament repetibles en milers d’unitats.

Els compromisos es fan evidents quan s’analitzen els requisits de precisió. La fosa normalment assolix toleràncies d’aproximadament ±0,1 mm per cada 25 mm de dimensió. Això és acceptable per a moltes aplicacions, però les peces mecanitzades que requereixen ajustos més estrets necessiten operacions secundàries. La fosa per injecció millora aquests valors, però encara no iguala el que pot oferir una màquina personalitzada equipada amb eixos de precisió.

L’acabat superficial representa una altra diferència fonamental. Les peces foses, especialment les obtingudes per fosa en sorra, tenen textures més rugoses que requereixen esmerilat o polit per a aplicacions estètiques. La mecanització produeix superfícies llises directament, eliminant sovint completament les operacions d’acabat.

Quan té sentit utilitzar la fosa per al vostre projecte?

• Cavitats interiors: Cambres estancades, passatges corbats i camins de flux als quals no es pot accedir mitjançant maquinatge
• Components molt grans: Components estructurals que superen les dimensions típiques dels espais de treball de les fresadores CNC
• Grans volums: Milers de peces idèntiques en què l'amortització de l'equipament d'injectora redueix dràsticament el cost per unitat
• Eficiència gairebé a la forma final: Minimització dels residus de material quan es treballen aliatges cars

Molts fabricants combinen la fosa i el maquinatge. Es fon la forma aproximada per minimitzar la quantitat de material a eliminar i, a continuació, es maquinen les característiques crítiques per assolir toleràncies ajustades. Aquest enfocament híbrid aprofita l'eficiència del material de la fosa i, al mateix temps, ofereix la precisió del maquinatge on més importa.

Comparació de les opcions de fabricació

La comparació següent resumeix els principals factors de decisió entre els diferents mètodes de fabricació. Utilitzeu-la com a punt de partida per a converses amb proveïdors potencials sobre quin enfocament s'adapta millor als vostres requisits específics.

Mètode	Interval de volum òptim	Nivell de precisió	Opcions de Material	Temps de Lliurament Típic
Freshener per maquinari CNC	1 a 1.000 peces	±0,001" a ±0,005" (±0,025 mm a ±0,127 mm)	Ampli: metalls, plàstics, materials compostos	1-3 setmanes
impressió 3D (FDM/SLS)	1 a 50 peces	±0,005" a ±0,015" (±0,127 mm a ±0,381 mm)	En expansió: plàstics d’enginyeria, alguns metalls	1-7 dies
Modelatge per injecció	més de 1.000 peces	±0,002" a ±0,005" (±0,05 mm a ±0,127 mm)	Termoplàstics, alguns termoestables	4-8 setmanes (incloent la fabricació dels motlles)
Fundició per pressió	més de 500 peces	±0,004" per polzada (±0,1 mm per 25 mm)	Aliatges d'alumini, zinc i magnesi	4 a 10 setmanes (incloent la fabricació d'eines)
Fusió en sorra	de 10 a 500 peces	±0,030" (±0,76 mm)	Ampli ventall de metalls fosaibles	2 a 6 setmanes

Fixeu-vos com la mecanització de peces ocupa un niu de mercat únic. Gestiona l’interval de volum baix a mitjà, on les inversions en eines per a l’injecció o la fosa no són econòmicament raonables, tot oferint una precisió que la fabricació additiva té dificultats a assolir. Per a sèries de producció entre 10 i 500 unitats, el fresat CNC sovint representa l’opció més pràctica, independentment de la complexitat de la peça.

Els llindars de volum no són absoluts. La complexitat de la peça, els costos del material i els requisits de tolerància modifiquen tots ells els punts de ruptura. Una peça geomètricament senzilla podria justificar la injecció a 500 unitats, mentre que una peça complexa podria seguir sent més econòmica de mecanitzar fins a diverses milers de peces. Parleu de la vostra situació concreta amb fabricants que ofereixin diversos processos per obtenir orientació objectiva sobre quin enfocament respon realment millor a les vostres necessitats.

Un cop esclarida la selecció del mètode de fabricació, el següent factor important que afecta les vostres pressupostos de CNC és comprendre exactament què impulsa els costos i on hi ha oportunitats per optimitzar el pressupost del vostre projecte.

Comprensió dels costos i dels factors que influeixen en la tarificació del mecanitzat CNC

Ja heu rebut alguna vegada dos pressupostos per a la mateixa peça amb una diferència del 300 %? No esteu sols. Les variacions de preus en el mecanitzat CNC frustruen els compradors que esperen una tarificació clara i directa, però la realitat és que desenes de factors influeixen en el que pagareu. Comprendre aquestes variables us ajuda a elaborar un pressupost precís, a optimitzar els vostres dissenys perquè siguin més econòmics i a reconèixer quan un pressupost reflecteix un valor real i no un sobrepreu innecessari.

La bona notícia és que, un cop compreneu què impulsa els costos, adquireixeu poder de negociació. Podeu prendre decisions de disseny informades que redueixin les despeses sense sacrificar la qualitat. Analitzem detalladament on es destina el vostre diners quan envieu un projecte a un taller de mecanitzat CNC.

Què impulsa els costos del mecanitzat CNC

Penseu en els preus del CNC com una fórmula amb múltiples entrades. Segons les guies de preus del sector, el càlcul bàsic segueix aquesta estructura: Cost = Temps de màquina × Tarifa horària + Cost del material + Cost de preparació + Acabat + Enviament. Cada element contribueix a la vostra oferta final, i comprendre la ponderació de cadascun us ajuda a identificar oportunitats d’optimització.

Factors principals que afecten cada pressupost de CNC:

• Tarifes horàries de les màquines: El fresat estàndard de 3 eixos costa entre 70 $ i 125 $ per hora, mentre que les operacions de 5 eixos tenen un cost de 150 $ a 250 $ per hora. El tipus de màquina que requereix la vostra peça afecta directament aquest cost fonamental.
• Costos dels materials: Els preus dels materials en estat brut fluctuen segons les condicions del mercat. L’alumini continua sent econòmic, mentre que el titani i les aleacions especials tenen primes significatives.
• Complexitat de la peça: Les cavities profundes, les parets fines i les característiques complexes redueixen la velocitat de mecanitzat i augmenten el temps de programació. Les peces complexes requereixen més canvis d’eina i una planificació de procés més acurada.
• Requisits de tolerància: Toleràncies més estretes exigeixen velocitats de tall més lentes, canvis d’eina més freqüents i inspeccions exhaustives. Passar de ±0,005" a ±0,001" pot duplicar el temps de mecanitzat.
• Especificacions de l'acabat superficial: Acabats en mirall requereixen passes addicionals amb eines fines, cosa que augmenta el temps per a cada peça.
• Instal·lació i programació: La programació CAM i la preparació de la màquina representen costos únics que es distribueixen entre la quantitat de comanda.

La interacció entre aquests factors explica per què peces aparentment similars poden tenir pressupostos molt diferents. Un simple suport d’alumini podria costar 50 $ per unitat en un lot de 100 unitats, mentre que un component aeroespacial de titani amb toleràncies ajustades podria arribar a costar milers de dòlars per una sola peça.

En projectes petits de mecanitzat CNC, els costos de preparació solen dominar l’equació. Programar la màquina, carregar les fixacions i fer les inspeccions de la primera peça requereixen el mateix temps tant si es fabrica una peça com si se’n fabriquen vint. Aquest cost fix explicaria per què el cost per unitat disminueix tan dràsticament a mesura que augmenta la quantitat.

Preus segons volum i economies d'escala

Aquí és on les decisions intel·ligents de comanda poden estalviar-vos una quantitat significativa de diners. La relació entre la quantitat i el cost per unitat no és lineal, i comprendre aquesta corba us ajuda a optimitzar la vostra estratègia d’adquisició.

Quan sol·liciteu un pressupost CNC en línia per a un únic prototip, esteu pagant tota la feina de preparació que, altrament, es repartiria entre centenars d’unitats. Segons la recerca de preus , una peça senzilla d’alumini pot costar més de 100 $ com a únic prototip, però reduir-se a només uns quants dòlars per unitat en volums de producció. Això no és especulació de preus. És economia.

La reducció de costos prové de diverses fonts:

• Amortització de la preparació: Els costos de programació i fixació es reparteixen entre més peces, reduint la càrrega per unitat
• Eficiència del material: Les compres massives de material són menys cares per lliura, i l’apilament (nesting) de múltiples peces a partir d’una única peça de material redueix els residus
• Optimització de processos: Els volums més elevats justifiquen inversions en automatització, com ara alimentadors de barres i sistemes de paletes, que redueixen la mà d’obra per peça
• Manipulació reduïda: Les sèries de producció contínues eliminen la necessitat de preparar i desmuntar repetidament entre lots petits
• Avantatges de la corba d'aprenentatge: Els operaris esdevenen més eficients a mesura que produeixen més peces idèntiques

Quan demaneu pressupostos en línia per a usinatge, considereu comandar una mica més del que necessiteu com a mínim si la reducció de preu és significativa. El cost addicional de peces extra sovint disminueix bruscament en determinats llindars de quantitat. Una bona fàbrica d'usinatge CNC us indicarà clarament aquests punts de canvi als seus pressupostos, ajudant-vos a prendre decisions informades sobre les quantitats a comandar.

El contrari també és cert. Si només necessiteu cinc peces, no us sentiu obligats a comandar-ne cinquanta només per obtenir un millor preu unitari. El desemborsament total importa més que el cost per unitat. Calculeu les vostres necessitats reals i compareu els costos totals a diferents nivells de quantitat.

Factors de cost ocults a tenir en compte

El pressupost que rebem cobreix l'usinatge, però el cost total del vostre projecte sovint inclou elements que no són immediatament evidents. Segons anàlisis completes de costos, aquests factors ocults sovint sorprenen els compradors novells.

Atenteu-vos a aquestes despeses habitualment oblidades:

• Eines i suports personalitzats: Les peces amb geometries inusuals poden requerir dispositius especialitzats de suport. Aquest cost únic s’afegeix al vostre primer comandament, però beneficia les execucions posteriors.
• Factor de residus del material: El fresat CNC és un procés subtractiu, el que significa que una quantitat significativa de material es converteix en cargols. El cost del metall per al vostre fresador inclou aquests residus, especialment en el cas de peces complexes fresades a partir de blocs grans.
• Operacions secundàries: L’anodització, la galvanoplàstia, el tractament tèrmic i altres processos d’acabat augmenten substancialment el cost. Una peça fresada de 50 $ pot requerir 30 $ addicionals en processaments posteriors.
• Inspecció i documentació: La verificació estàndard per mostres difereix notablement de la inspecció exhaustiva amb màquina de mesura per coordenades (CMM) i informes certificats. Els sectors regulats exigeixen documentació que afegirà temps i cost addicionals.
• Embalatge i enviament: Els comandaments internacionals impliquen drets aduaners, envasos especialitzats per a peces delicades i, possiblement, càrregues importants de transport.

El termini d'entrega representa una altra variable de cost oculta. El termini habitual pot ser de dues a tres setmanes, però el servei urgent comporta preus premium. Segons experts en fabricació, els comandes urgents poden incrementar els costos un 25-50 % o més, ja que interrompen la programació normal de producció i poden requerir feina extra.

El compromís entre velocitat i preu mereix una consideració atenta. Si el vostre calendari permet flexibilitat, els terminis d'entrega habituals ofereixen millor relació qualitat-preu. Si el vostre projecte requereix realment una execució ràpida, preveieu-ne el pressupost corresponent i comuniqueu clarament la vostra data límit quan demaneu pressupostos.

Optimització de dissenys per aconseguir eficiència de costos

Teniu més control sobre els vostres costos de CNC del que podrieu pensar. Les decisions de disseny preses al principi del procés de desenvolupament tenen un impacte significatiu sobre les despeses de fabricació. Segons la guia de reducció de costos de Fictiv, una planificació cuidadosa durant la fase de disseny pot fer-vos estalviar una quantitat substancial de diners sense sacrificar la qualitat.

Estratègies pràctiques per reduir el preu de la vostra mecanització CNC:

• Esculliu els materials amb cura: Si l’aplicació ho permet, seleccioneu el material més fàcil de mecanitzar que compleixi els requisits funcionals. L’alumini es mecanitza més ràpidament que l’acer inoxidable, reduint directament el temps de cicle i el desgast d’eines.
• Simplifica sempre que sigui possible: Cada característica complexa afegeix temps de programació i operacions de mecanització. Pregunteu-vos si les corbes decoratives i els radis interns ajustats compleixen una funció real o només augmenten el cost.
• Normalitzeu les toleràncies: Aplicau toleràncies estretes només als elements que realment les necessitin. Indicar toleràncies estretes de forma generalitzada suposa un malbaratament de diners en precisió que no aporta cap valor funcional.
• Minimitzeu els muntatges: Dissenyau peces que es puguin mecanitzar en una o dues orientacions, en lloc de requerir múltiples operacions de reposicionament. Cada muntatge afegit incrementa la mà d’obra i pot provocar acumulació de toleràncies.
• Eviteu característiques profundes i estretes: Els forats amb una profunditat superior a quatre vegades el seu diàmetre i les ranures estretes requereixen eines especialitzades i velocitats de mecanització més lentes. Dissenyau les peces tenint en compte aquestes limitacions sempre que sigui possible.
• Tingueu en compte les mides estàndard: Dissenyar entorn de mides d'estoc fàcils d'obtenir redueix els residus de material i elimina els retards per a comandes especials.

Treballar amb un taller experimentat en mecanitzat CNC des del principi del procés de disseny reporta beneficis. Molts fabricants ofereixen consultes de Disseny per a la Fabricabilitat que identifiquen oportunitats de reducció de costos abans que finalitzeu els plànols. Un petit canvi de disseny suggerit durant la fase de pressupostos podria suposar una estalvi del 30 % en els costos de producció.

La transparència en la fixació de preus genera confiança entre compradors i fabricants. Quan enteneu quins factors determinen els costos, podeu mantenir converses informades sobre els compromisos. Potser podeu acceptar un acabat superficial una mica menys polit per reduir el temps de cicle. Potser relaxar una tolerància no crítica estalvia un temps significatiu d'inspecció. Aquestes converses esdevenen productives quan ambdós partits comprenen l'estructura de costos subjacent.

Amb aquest coneixement dels factors que afecten els preus, la vostra següent consideració serà seleccionar el proveïdor adequat per a les necessitats específiques del vostre projecte, les certificacions requerides i el volum necessari.

Selecció del proveïdor de serveis de CNC adequat per al vostre projecte

Ja heu definit les toleràncies, heu seleccionat el material i heu optimitzat el disseny per a la fabricabilitat. Ara arriba la decisió que determinarà si el vostre projecte té èxit o troba obstacles: triar el proveïdor de serveis de CNC adequat. Això no es tracta simplement de trobar la oferta més econòmica. El fabricant que seleccioneu afecta la qualitat, els terminis d’entrega, la comunicació i la vostra capacitat d’escalar des del prototip fins a la producció sense haver de canviar de proveïdor a mitja feina.

El repte? Centenars de tallers de mecanització a prop meu apareixen quan es fa una cerca en línia, i cadascun d’ells afirma oferir precisió, qualitat i preus competitius. Com es pot distingir els proveïdors realment competents d’aquells que prometen massa i no compleixen? Analitzem un marc sistemàtic d’avaluació que protegeix el vostre projecte d’errors costosos.

Avaluació de les capacitats i l’equipament del proveïdor

Un taller de mecanització CNC és tan capaç com el seu equipament i l’expertesa que hi ha darrere. Segons la guia de selecció de 3ERP, la varietat i la qualitat de les màquines poden determinar l’èxit o l’fracàs del vostre projecte. Diferents tipus de màquines CNC estan dissenyades per a tasques diferents, i un servei que disposa d’un equipament divers i d’alta tecnologia demostra la seva capacitat per fer front a una àmplia gamma de projectes.

Quan s’avaluen tallers de mecanització CNC a prop meu, cal anar més enllà de les afirmacions publicitàries. Formuleu preguntes concretes sobre la seva llista d’equipaments:

• Tipus de màquines i capacitats dels eixos: Fan servir equips de 3 eixos, 4 eixos o 5 eixos? Són capaços de realitzar tant operacions de fresat com de tornejat?
• Mides de l’espai de treball: Quina és la peça més gran que poden allotjar? Els components de mida excessiva requereixen màquines específiques.
• Velocitats i potència de l'eix: Eixos d’alt rendiment permeten temps de cicle més ràpids i millors acabats superficials en materials exigents.
• Edat i manteniment: L’equipament antic, però ben mantingut, sovint supera el rendiment de màquines noves negligides. Demaneu-los informació sobre els seus plans de manteniment preventiu.

La capacitat tècnica va més enllà de l’equipament físic. Segons experts en auditoria de proveïdors, moltes fàbriques noves disposen d’equipament de nova generació, però manquen del coneixement profund dels processos i del talent d’enginyeria necessari per fer-lo funcionar de manera eficaç. La capacitat de comprendre dissenys complexos, optimitzar estratègies de fabricació assistida per ordinador (CAM) i resoldre problemes d’usinatge és el que distingeix els proveïdors competents dels excepcionals.

Aquí teniu un consell pràctic: demaneu-los que us mostrin exemples de peces similars a les vostres que hagin fabricat. Un taller que afirma disposar de capacitat de fresat de 5 eixos hauria de poder mostrar-vos fàcilment components complexos que hagi fabricat amb èxit. Si vacil·len o només us mostren exemples senzills, valoreu si les seves capacitats declarades coincideixen realment amb la realitat.

Garantia de Qualitat i Verificació de Certificacions

Un certificat penjat a la paret fa bona impressió, però reflecteix la pràctica diària? Segons El marc d’auditoria de Zenithin , un certificat de qualitat demostra que disposen d’un sistema, però la vostra avaluació ha de comprovar que realment l’utilitzen. La prova rau en l’execució, no en la certificació.

Quan avalieu empreses de mecanitzat de precisió, investigueu més enllà de les credencials superficials:

• ISO 9001: L’estàndard bàsic per als sistemes de gestió de la qualitat. Indispensable per a qualsevol operació de fabricació seriosa.
• Certificacions especifiques del sector: IATF 16949 per al sector automotiu, AS9100 per a l’aeroespacial i ISO 13485 per a dispositius mèdics. Aquests certificats indiquen la capacitat per atendre sectors regulats.
• Equip d'inspecció: Les màquines de mesura per coordenades (CMM), els comparadors òptics, els analitzadors d’acabat superficial i les eines manuals calibrades asseguren la verificació dimensional.
• Control estadístic de processos: La monitorització en temps real de les dimensions crítiques durant tots els processos de producció assegura la consistència des de la primera peça fins a l’última.

Aquesta és una tècnica que revela un autèntic compromís amb la qualitat: demaneu documentació d’un lot de producció recent seleccionat a l’atzar. Sol·liciteu certificats de materials, informes d’inspecció i registres del procés. Segons auditoria experimentada, un proveïdor amb pràctiques reals de qualitat pot elaborar registres complets en poques hores. En canvi, aquells que disposen de sistemes superficials tenen dificultats per reunir la documentació o bé en proporcionen una versió incompleta o contradictòria.

No caigueu tampoc a la trampa de la «mostra perfecta». Una peça mostra impecable que arriba a la vostra taula pot haver estat elaborada minuciosament pel seu millor fresador, amb la seva millor màquina, completament fora del flux normal de producció. Demaneu sempre que les mostres vagin acompanyades d’informes d’inspecció de la primera peça i de dades de capacitat del procés que demostrin que poden fabricar aquesta peça de forma repetida.

Escalat des del prototip a la producció

Molts projectes comencen amb serveis de mecanitzat de prototips abans de passar a la producció en volum. L’escenari ideal? Treballar amb un únic proveïdor que gestioni ambdues fases de manera fluida. Aquesta continuïtat elimina els riscos de qualitat i els reptes de comunicació que sorgeixen quan es canvia de proveïdor a mig programa.

Quan avalieu serveis de mecanitzat CNC personalitzats, tingueu en compte la seva capacitat d’escalar:

• Capacitats de prototipat: Poden oferir prototipatge ràpid amb un temps de resposta breu? Algunes instal·lacions ofereixen plazos d’entrega tan curts com un sol dia laborable per a necessitats urgents de prototips.
• Capacitat de producció: Tenen suficients hores de màquina i personal per gestionar els vostres volums previstos sense convertir-se en un estrangulament?
• Consistència del procés: Els components de producció coincidiran amb els prototips aprovats? Un control de qualitat coherent durant tots els volums evita sorpreses desagradables.
• Gestió d'inventari: Poden mantenir existències de seguretat o implementar acords de comandes marc per cobrir les necessitats contínues de producció?

L'escalabilitat és important perquè les vostres necessitats canviaran. Un proveïdor adequat només per a prototips us obligarà a requalificar nous proveïdors quan augmentin els volums. Al contrari, un taller especialitzat en grans volums pot no mostrar interès per petites comandes de prototips. El punt òptim és un soci equipat per gestionar el vostre projecte des del concepte inicial fins a la producció contínua, mantenint una qualitat coherent durant tot el procés.

Treballar amb proveïdors certificats que puguin escalar sense problemes des de la prototipació ràpida fins a la producció en massa, amb un control de qualitat coherent, ofereix avantatges reals. Les instal·lacions recolzades per la certificació IATF 16949 i un estricte control estadístic de processos garanteixen que els components d’alta tolerància mantinguin les especificacions, tant si en demaneu deu com deu mil. Per a muntatges complexes de xassís o coixinets metàl·lics personalitzats, aquesta fiabilitat evita interrupcions durant el programa que suposen pèrdues de temps i diners.

Consideracions geogràfiques: local respecte a l’estranger

Heu de cercar serveis de CNC a prop meu o considerar fabricants estrangers? Segons experts en fabricació, la ubicació afecta significativament els costos d’enviaments, els terminis de lliurament i la facilitat de comunicació. La millor opció depèn de les vostres prioritats concretes.

Avantatges dels tallers mecànics locals i de la fabricació nacional:

• Temps de resposta més ràpid: Els enviaments es mesuren en dies, no en setmanes. Això és fonamental per a prototips urgents o necessitats imprevistes de producció.
• Comunicació més fàcil: Els mateixos fusos horaris i la mateixa llengua eliminen retards i malentesos.
• Costos de transport més baixos: El transport nacional costa una fracció del transport aeri o marítim internacional.
• Visites a les instal·lacions més fàcils: Podeu inspeccionar les instal·lacions, revisar els processos i construir relacions en persona.
• Protecció IP: Els marcs jurídics nacionals ofereixen proteccions més fortes de la propietat intel·lectual.

Quan cerqueu tallers de mecànics a prop meu, potser trobareu que les alternatives estrangeres ofereixen avantatges de cost. No obstant això, segons les guies d’adquisició, aquests estalvis poden desaparèixer quan es tenen en compte els plazos de lliurament més llargs, les barreres comunicatives, les dificultats d’inspecció de la qualitat i els possibles costos aduaners. Per a projectes amb terminis ajustats o crítics des del punt de vista de la qualitat, l’adquisició nacional sovint resulta més econòmica malgrat un preu per unitat més elevat.

L'enfocament híbrid funciona per a moltes empreses: utilitzar proveïdors locals per a prototips, comandes urgents i components complexos que requereixen una col·laboració estreta. Considereu la fabricació a l'estranger per a la producció estable i de gran volum, on hi ha flexibilitat en els terminis de lliurament i uns sistemes de qualitat establerts redueixen el risc.

Llista de control pas a pas per avaluar proveïdors

Ja esteu preparats per avaluar sistemàticament els possibles proveïdors de fresat CNC? Seguiu aquest enfocament estructurat per assegurar-vos que preneu una decisió informada basada en les capacitats, i no només en el preu.

1. Defineix clarament els teus requisits: Documenteu les especificacions dels materials, les toleràncies, les quantitats, les expectatives de calendari i qualsevol certificació sectorial exigida abans de contactar els proveïdors.
2. Elaboreu una llista curta segons les capacitats: Filtreu les opcions potencials de tallers de màquines CNC a prop seu segons les capacitats, certificacions i experiència rellevant declarades. Apunteu-vos entre tres i cinc candidats qualificats.
3. Sol·liciteu pressupostos detallats amb les especificacions: Envieu RFQ idèntiques a cada candidat, incloent-hi fitxers CAD complets, dibuixos i requisits de quantitat. Compareu les respostes en què respecten la integralitat i la professionalitat.
4. Verifiqueu les certificacions de manera independent: No preneu com a vàlides les certificacions declarades sense més. Demaneu còpies dels certificats i verifiqueu-los amb els organismes emissors quan siguin rellevants per al vostre sector.
5. Avaluar la rapidesa en la comunicació: Amb quina rapidesa responen a les preguntes? Les respostes són clares i completes? Una mala comunicació prèvia a la comanda prediu problemes posteriors a la comanda.
6. Demaneu referències i mostres: Sol·liciteu referències de clients del vostre sector i peces mostres que demostrin capacitats rellevants. Contacteu amb les referències i inspeccioneu críticament les mostres.
7. Avalueu el suport d’enginyeria que ofereixen: Ofereixen retroalimentació sobre el disseny per a la fabricabilitat (DFM)? Els proveïdors que suggereixen proactivament millores aporten un valor afegit més enllà de la maquinària bàsica.
8. Enteneu els seus processos de qualitat: Pregunteu com verifiquen que les peces compleixen les especificacions, què passa quan apareixen problemes i com documenten la traçabilitat.
9. Clarifiqueu els terminis d’entrega i les opcions d’expedició: Confirmeu els terminis de lliurament habituals i compreneu els costos associats a una entrega accelerada. Algunes instal·lacions ofereixen solucions fiables de fabricació amb terminis de lliurament tan curts com un sol dia laborable, quan cal.
10. Comenceu amb una comanda d'assaig: Abans de comprometre-vos amb volums elevats, realitzeu un petit comandament de prova per avaluar la qualitat real, la comunicació i el rendiment en lliurament respecte de les promeses fetes.

Construir una relació de col·laboració, no només fer comandes

Les relacions de fabricació més exitoses van més enllà de la compra merament transaccional. Segons experts del sector, una bona col·laboració amb un proveïdor de serveis d’usinatge CNC no es limita a satisfer les necessitats actuals, sinó que també depèn de la seva capacitat per respondre a les demandes futures, escalar conjuntament amb el vostre creixement i millorar contínuament el seu servei.

Busqueu proveïdors que mostren interès per entendre els vostres objectius generals, i no només els requisits immediats de les peces. Us pregunten sobre l’aplicació prevista? Us proposen alternatives que podrien ser més adequades? Identifiquen possibles problemes abans que es converteixin en incidències?

La seguretat de les dades mereix atenció en l'entorn actual. Assegureu-vos que el proveïdor de CNC tingui protocols sòlids per protegir les dades del vostre projecte i la vostra propietat intel·lectual. Això esdevé especialment crític per a dissenys exclusius o components relacionats amb la defensa.

En última instància, el subministrador de mecanitzat CNC que trieu hauria de funcionar com un soci de confiança que aporti valor més enllà de simplement tallar metall o plàstic. Hauria d’aportar experiència tècnica que millori els vostres dissenys, flexibilitat per adaptar-se als vostres canvis de necessitats i fiabilitat que us permeti centrar-vos en el vostre negoci principal, sense haver de preocupar-vos per l’aprovisionament de components.

Ja sigui que cerqueu serveis de mecanitzat CNC personalitzats per a un muntatge aeroespacial complex o talleres mecànics locals per a la producció senzilla de suports, aplicar aquest marc d’avaluació us ajuda a identificar proveïdors que ofereixin un valor real. La inversió en una selecció adequada dóna fruits mitjançant menys problemes de qualitat, temps d’entrega més previsibles i col·laboracions que es van reforçant amb el temps.

Preguntes freqüents sobre serveis de CNC

1. Què són els serveis CNC?

Els serveis CNC comprenen processos de fabricació en què un programari informàtic prèviament programat controla el moviment d'eines i maquinària industrial per tallar, modelar i conformar materials amb una precisió extraordinària. Aquests serveis inclouen fresatge CNC, tornejat CNC, fresatge amb router CNC i operacions d'usinatge multieixial. A diferència de l'usinatge manual, la tecnologia CNC segueix instruccions programades fins a fraccions de mil·límetre, garantint una repetibilitat excepcional entre les diferents sèries de producció. Les capacitats modernes de CNC s'estenen al perforat, al filetat, al contornejat i a l'acabat de superfícies, sovint completant peces complexes en una sola configuració.

2. Quant costa el servei CNC?

Els costos de mecanitzat CNC depenen de diversos factors, incloent-hi les tarifes horàries de la màquina (70-250 $ segons el nombre d'eixos), la selecció del material, la complexitat de la peça, els requisits de tolerància i la quantitat de comanda. Un prototip senzill d'alumini podria costar més de 100 $ per unitat, però el preu podria reduir-se a uns pocs dòlars per unitat en volums de producció. Els costos de preparació i programació tenen un impacte significatiu en les comandes petites, ja que aquestes despeses fixes es distribueixen entre menys peces. Les toleràncies més estretes, les geometries complexes i els materials especials augmenten tots el preu. Les operacions secundàries, com l'anodització o la galvanoplàstia, suposen costos addicionals a més del mecanitzat bàsic.

3. Quina és la tarifa horària d’una màquina CNC?

Els preus horaris de les màquines CNC varien significativament segons el tipus d’equipament i la seva complexitat. Les operacions habituals de fresat de 3 eixos solen costar entre 70 $ i 125 $ per hora, mentre que el fresat avançat de 5 eixos pot arribar a costar entre 150 $ i 250 $ per hora. El fresat suís i les operacions especialitzades de precisió poden tenir un cost encara més elevat. Aquests preus reflecteixen la inversió en equipament, els costos de manteniment i l’expertesa necessària per fer funcionar maquinària complexa. La ubicació geogràfica també influeix en els preus: normalment, els tallers nacionals cobren més que les alternatives estrangeres, però ofereixen un temps de resposta més ràpid i una comunicació més fàcil.

4. Quines certificacions hauria de buscar en un proveïdor de serveis CNC?

Les certificacions requerides depenen de l'aplicació industrial. La norma ISO 9001 constitueix l'estàndard bàsic de gestió de la qualitat per a la fabricació general. Les aplicacions automotrius exigeixen la certificació IATF 16949 amb capacitats de control estadístic de processos. Els treballs aeroespacials i de defensa requereixen la certificació AS9100, l’acreditació NADCAP per a processos especials i el registre ITAR per a components relacionats amb la defensa. La fabricació de dispositius mèdics exigeix la certificació ISO 13485 i el compliment de les normatives de la FDA. Proveïdors com Shaoyi Metal Technology mantenen la certificació IATF 16949 per garantir que els components automotrius d’alta precisió compleixin els exigents requisits de qualitat durant tot el procés de producció.

5. Com puc triar entre fresat CNC i impressió 3D per al meu projecte?

Trieu l'usinatge CNC quan necessiteu toleràncies estretes, acabats superficials llisos, materials d'ús industrial o quantitats superiors a 10 unitats. L'usinatge CNC ofereix una precisió dimensional excepcional i propietats mecàniques constants mitjançant peces sòlides de material en brut. Trieu la impressió 3D per a geometries interiors complexes als quals les eines de tall no poden accedir, prototips ràpids necessaris en un termini de 24 hores, quantitats molt reduïdes (menys de 10 unitats) o materials especials com el TPU flexible. L'usinatge CNC destaca en l'interval de volum baix a mitjà, on les inversions en eines per a l'injectat no són rendibles, tot oferint una precisió que la fabricació additiva té dificultats a assolir.
