Els costos reals de les peces mecanitzades CNC revelats: 9 factors que les fàbriques no li explicaran

Què fa que les peces fabricades per fresat CNC siguin diferents de la fabricació tradicional

Us heu preguntat mai com es fabriquen aquella peça d'enginy perfectament simètrica o aquell dispositiu mèdic intrincat? La resposta rau en una revolució manufacturera que va transformar blocs bruts de metall i plàstic en components de precisió amb una exactitud microscòpica. Entendre què fa que una peça fabricada per fresat CNC sigui única comença per comprendre la tecnologia que hi ha al seu darrere.

El fresat CNC és un procés de fabricació subtractiu que utilitza controls informatitzats i eines de màquina per eliminar sistemàticament capes de material d'una peça inicial amb l'objectiu de crear una peça personalitzada. CNC significa "control numèric per ordinador".

De la matèria primera al component de precisió

Imagineu començar amb un bloc sòlid d'alumini i acabar amb una peça estructural aeroespacial complexa que presenta desenes de forats col·locats amb precisió i superfícies contornejades. Aquesta transformació es produeix mitjançant operacions automàtiques de tall, perforació i fresat guiades íntegrament per instruccions digitals. El procés comença quan els enginyers creen un model CAD que especifica totes les dimensions i la geometria. A continuació, un programa informàtic converteix aquest disseny en codi llegible per la màquina, que dicta exactament com han de moure's les eines de tall sobre la peça.

El que distingeix les peces mecanitzades de les components fabricades tradicionalment és el nivell de control implicat. Segons Thomas , les fresadores CNC estàndard assolen toleràncies d'aproximadament ±0,005 polzades (0,127 mm), és a dir, aproximadament el doble de l'amplada d'un cabell humà. Aquesta precisió fa que les peces mecanitzades CNC siguin essencials en sectors on fins i tot petites desviacions podrien provocar fallades catastròfiques.

El plànol digital rere cada tall

La màgia passa a la programació. Les màquines CNC parlen principalment dos idiomes: el codi G i el codi M. El codi G controla els moviments geomètrics — quan s’ha d’activar, a quina velocitat desplaçar-se i quins recorreguts seguir. El codi M gestiona les funcions auxiliars, com l’activació del refrigerant i el canvi d’eines. Aquestes instruccions, combinades, transformen un disseny digital en realitat física amb una consistència remarcable.

Tota part d’un sistema de màquina eina treballa de forma coordinada per executar aquestes ordres. La unitat de control de la màquina processa les instruccions, mentre que els motors i els accionaments impulsen moviments precisos al llarg de diversos eixos. Aquesta coordinació permet als fabricants produir peces idèntiques de mecanitzat CNC, tant si fabriquen deu unitats com deu mil.

Per què el CNC domina la fabricació moderna

La fonamental diferència entre mecanitzat CNC i mecanitzat manual es redueix a tres factors: repetibilitat, precisió i escalabilitat.

• Repetitivitat: Les màquines CNC reprodueixen les mateixes operacions de manera impecable en sèries de producció il·limitades. La mecanització manual depèn de l’habilitat de l’operari, el que introdueix variacions naturals entre les peces.
• Precisió: Els moviments controlats per ordinador eliminen els errors humans durant les operacions de tall. Segons indica Eagle Stainless, cada tall i forma s’executen amb una precisió exacta que els mètodes manuals tenen dificultats a assolir.
• Escalabilitat: Un sol operari experimentat pot gestionar simultàniament diverses màquines CNC, mentre que la mecanització tradicional normalment requereix un operari per màquina.

Aquests avantatges expliquen per què la mecanització CNC s’ha convertit en indispensable als sectors automotiu, aeroespacial, mèdic i de telecomunicacions. Les peces de maquinària que impulsen vehicles moderns, aeronaus i equipaments quirúrgics gairebé universalment depenen de la fabricació controlada per ordinador per complir els exigents estàndards de qualitat.

Entendre aquests fonaments us prepara per als factors de cost més profunds que els tallers mecànics sovint passen per alt quan cotitzen el vostre proper projecte. Les capacitats de precisió que fan que les peces fabricades per fresat CNC siguin superiors també determinen les consideracions sobre preus que explorarem al llarg d’aquesta guia.

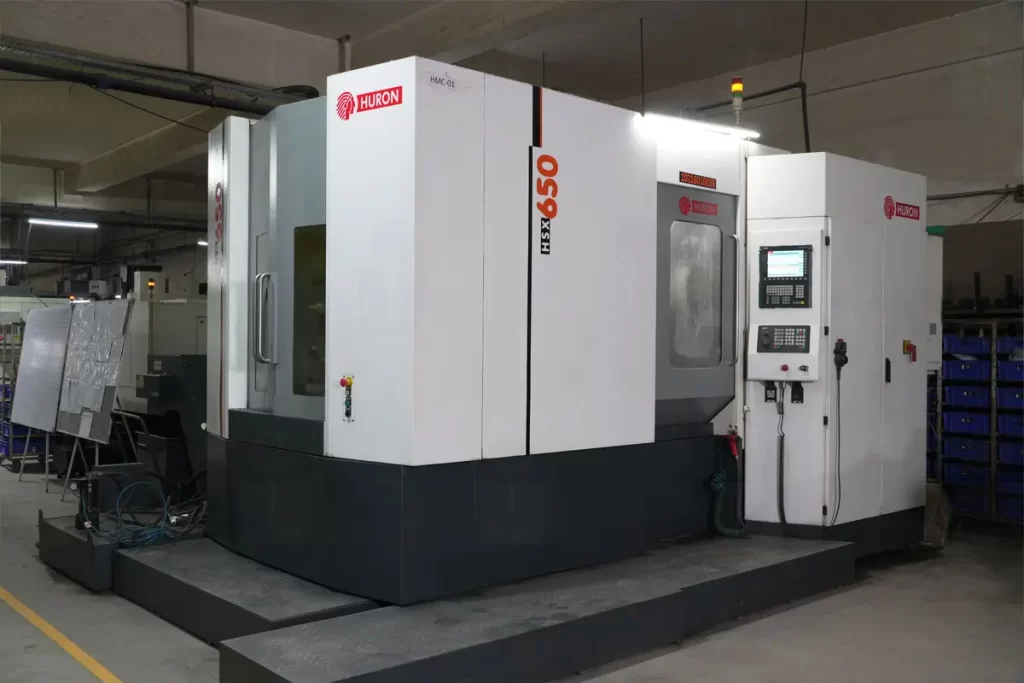

Components essencials dins de cada màquina CNC

Quan demaneu una cotització per a un Part d'usinatge per CNC , l’equipament que la produeix influeix directament tant en la qualitat com en el cost. Entendre els components d’una màquina CNC us ajuda a dissenyar peces més intel·ligents i a comunicar-vos de forma més eficaç amb els fabricants. Analitzem, doncs, què hi ha dins d’aquestes potents màquines de precisió.

Unitat de control i interfície de programació

Penseu en la unitat de control de la màquina (MCU) com el cervell que coordina totes les operacions. Segons Xometry, la MCU llegeix el codi G entrant des del dispositiu d'entrada i el tradueix en instruccions precises per als motors servo a cada eix. Controla les posicions de les eines després de completar els moviments, gestiona els canviadors automàtics d'eines i regula l'activació del refrigerant.

El quadre de comandes fa les funcions d'interfície amb aquest cervell. Els quadres moderns incorporen pantalles tàctils que mostren, en temps real, els paràmetres operatives, botons per seleccionar els eixos, controls de velocitat d'alimentació i ajustos de velocitat de tall. Els operaris utilitzen aquestes interfícies per introduir ordres, supervisar el procés de mecanitzat i fer les intervencions necessàries durant les sèries de producció.

Per què és això rellevant per a les vostres peces? Les màquines amb controladors avançats ofereixen una millor detecció d'errors i funcions d'alarma. Supervisen situacions d'excessiva velocitat, sobrecàrregues i errors de posicionament, detectant problemes abans que arruïnin la vostra peça.

Muntatge de l'eix i mecànica de tall

L'eix és on té lloc la precisió. Aquest component cilíndric subjecte i fa girar les eines de tall a velocitats que varien des de desenes de RPM per a la retirada bruta de material fins a milers de RPM per a treballs d'acabat d'alta precisió. El motor de l'eix converteix l'energia elèctrica en potència mecànica que impulsa aquests girs.

Diferents requisits d'usinatge exigeixen diferents capacitats de l'eix:

• Velocitats baixes (desenes a centenars de RPM): Ideals per a la retirada bruta de material i tasques de tall a gran escala
• Velocitats mitjanes (centenars a milers de RPM): Adecuades per a fresat de cara, ranurat i perforació de forats
• Velocitats altes (milers+ de RPM): Reservades per a operacions d'usinatge i acabat d'alta precisió

Les parts d'una màquina CNC, com ara el canvi automàtic d'eines (ATC), tenen un impacte significatiu en l'eficiència de la producció. Les màquines equipades amb ATC poden intercanviar automàticament les eines de tall durant les operacions, reduint el temps mort entre diferents passos de mecanitzat. Aquesta capacitat resulta extremadament valuosa per a peces complexes que requereixen diversos tipus d'eines.

Sistemes d'eixos que permeten geometries complexes

Els components de les màquines CNC responsables del moviment inclouen guies lineals, cargols de boles i motors servo que treballen al llarg dels eixos X, Y i Z. Aquestes parts d'una fresadora CNC determinen quines geometries es poden assolir i amb quin nivell de precisió.

Les guies i rails lineals proporcionen les pistes al llarg de les quals es desplacen les eines de tall i les peces a mecanitzar. Les guies d'alta qualitat minimitzen la fricció i asseguren un moviment suau i precís durant tot el procés de mecanitzat. Els cargols de boles transformen el moviment rotacional del motor en un moviment lineal precís, una funció essencial per mantenir l'exactitud dimensional.

Per als torns, en concret, intervenen components addicionals. El capçal conté el motor principal i les engranatges que fan girar el platen, mentre que el contra-punt suporta peces cilíndriques llargues per evitar la deformació durant el tall. El platen subjecta les peces de treball mitjançant mandíbules accionades pneumàticament o hidràulicament, i els platens de tres mandíbules ofereixen capacitat d'autocentratge, mentre que les versions de quatre mandíbules permeten un ajust del grip per a tall excèntric.

Component	Funció principal	Impacte en la qualitat de la peça
Unitat de control de la màquina	Interpreta el codi G i coordina tots els moviments de la màquina	Determina la precisió de posicionament i la capacitat de detecció d'errors
Panel de control	Proporciona la interfície de l'operador per a les ordres i la supervisió	Permet ajustos en temps real durant les operacions d'usinatge
Espinxola	Subjecta i fa girar les eines de tall a velocitats controlades	Afectede la qualitat de l'acabat superficial i les toleràncies assolibles
Guies/rails lineals	Proporcionen trajectòries per al moviment precís dels eixos X, Y i Z	Determina la suavitat del moviment i la repetibilitat de la posició
Fusos d'esferes	Converteix el moviment rotacional del motor en moviment lineal	Minimitza el joc per millorar la precisió dimensional
Canviador automàtic d'eines	Canvia automàticament les eines de tall durant les operacions	Redueix el temps de preparació i manté la coherència entre les operacions
Banc/Base	Proporciona la fonament estructural i l'absorció de vibracions	Afecteda l'estabilitat i la precisió globals durant el tall
Sistema de refrigeració	Redueix la calor i elimina les cargols durant el tall	Evita la distorsió tèrmica i allarga la vida útil de l'eina

Comprendre aquests components dels sistemes de fresadores CNC us ajuda a dissenyar peces que les màquines puguin fabricar de manera eficient. Per exemple, saber que les cantonades interiors requereixen accés de l'eina us permet especificar radis adequats. Reconèixer que les geometries complexes poden necessitar capacitats multieix o canvis automàtics d'eina explica per què certes peces tenen un cost de fabricació més elevat.

Aquest fonament mecànic prepara el terreny per entendre com diferents processos d'usinatge aprofiten aquests components CNC per crear diversos tipus de peces.

Selecció del procés de fresat, tornejat i EDM CNC

Triar el procés d'usinat adequat pot fer o desfer el pressupost del vostre projecte. Cada mètode destaca en situacions concretes, i triar-ne un inadequat significa pagar per capacitats que no necessiteu —o, encara pitjor, rebre peces que no compleixen les especificacions. Analitzem quan cada procés ofereix el millor valor per a les vostres necessitats de peces usinades amb CNC.

Usinat CNC per a geometries complexes de superfície

Imagineu una eina de tall giratòria que esculpeix contorns intrincats en un bloc d'alumini immòbil. Aquest és l'usinat CNC en acció. Segons XTJ , aquest procés subtractiu utilitza eines de tall giratòries per eliminar físicament material, cosa que el fa generalment més ràpid per a peces senzilles, tot mantenint una versatilitat extraordinària.

Les peces usinades amb CNC dominen la fabricació quan el disseny presenta:

• Superfícies planes i callositats: L'eina giratòria destaca en la creació de plans horitzontals i àrees encoixinades
• Contorns complexos en 3D: Les màquines multieixos segueixen superfícies corbes intrincades amb precisió
• Ranures i canals: Les capacitats de tall lateral fan eficient la creació de ranures
• Diversos patrons de forats: El repositionament ràpid permet seqüències de perforació ràpides

Les configuracions de tres eixos gestionen la majoria de peces estàndard mitjançant moviments X (esquerra-dreta), Y (endavant-enrere) i Z (amunt-avall). No obstant això, les màquines avançades de cinc eixos poden pivotar l'eina o la peça de treball, creant formes complexes en operacions úniques que, d'altra manera, requeririen múltiples muntatges.

La contrapartida? El fresat té dificultats amb materials extremadament durs i amb cantonades internes agudes . La geometria de l'eina limita el que es pot assolir: no es pot fresar una cantonada interna perfectament quadrada perquè l'eina giratòria sempre deixa un radi.

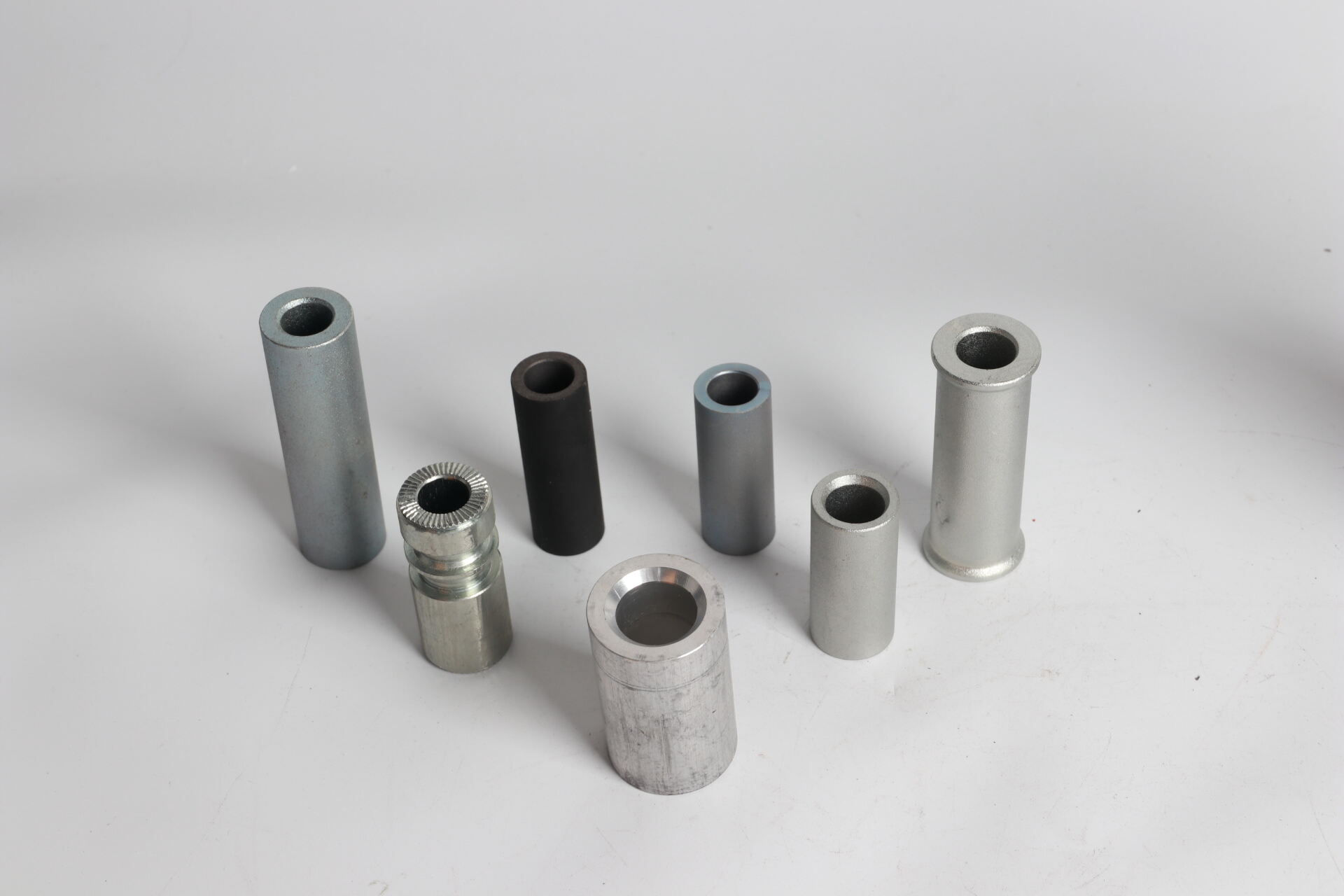

Torneig CNC per a components cilíndrics

Ara canvieu de perspectiva. En el torneig CNC, la peça de treball gira mentre l'eina de tall roman immòbil. Tal com explica Mekalite, imagineu una roda de terrisser on l'argila gira mentre el terrisser la modela: aquest és el principi fonamental d'aquest enfocament de servei de torneig CNC.

Característiques clau que fan que el torneig sigui ideal per a aplicacions específiques:

• Simetria rotacional: Eixos, perns, bushings i cilindres surten perfectament rodons
• Acabat superficial superior en diàmetres: L’acció de tall en espiral contínua crea superfícies rodones excepcionalment llises
• Eliminació eficient de material: Per a peces cilíndriques, el tornejat elimina material més ràpidament que el fresat
• Eficacitat en relació amb els costos: Normalment, els components rodons senzills tenen un cost inferior quan es tornejen en lloc de fresar-los

Els centres de tornejat moderns assolen diàmetres amb una precisió que manté toleràncies d’aproximadament ±0,001 mm — essencial per a característiques d’alt rendiment que requereixen ajustos exactes. La peça de treball s’enganxa a una pinça giratòria anomenada placa portapeça, que fa girar el material a altes velocitats mentre les eines de tall muntades en una torreta en formen l’exterior.

Què passa amb les peces que necessiten tant característiques circulars com detalls fresats? Els centres de tornejat-fresat combinen ambdós tipus de capacitats. Aquestes màquines híbrides disposen d’un eix que fa girar la peça com en un torn, a més d’un eix per a eines destinat a operacions de fresat. Aquest enfocament «una sola operació» elimina la necessitat de traslladar les peces entre màquines, reduint els errors de manipulació i el temps de preparació.

EDM amb fil per a tallats intrínsecs de gran precisió

Quan les eines de tall convencionals arriben als seus límits, entra en escena l’usinatge EDM amb fil. Aquest procés d’usinatge per descàrrega elèctrica utilitza un fil fi i carregat elèctricament per erosionar el material mitjançant espurnes controlades, sense cap contacte físic.

Segons Innovent Technology , l’EDM amb fil assolir toleràncies més estretes que ±0,0001 polzades, mentre que el fil mai toca el material, eliminant així la pressió de l’eina i la deformació de la peça. Una màquina de descàrrega elèctrica funciona submergint tant el fil com la peça en un fluid dielèctric (normalment aigua desionitzada), mentre que una tensió elèctrica genera espurnes que vaporitzen petites porcions de metall.

L'electroerosió destaca on altres processos fallen:

• Materials endurits: Acers per a eines, tungstè, Inconel i titani es tallen netament després del tractament tèrmic
• Cantonades internes agudes: L'electroerosió amb fil crea cantonades que les eines rotatives no poden assolir
• Components de parets primes: El tall sense contacte evita l’esforç mecànic i la deformació
• Detalls interns complexes: Ranures estretes i contorns complexos s’obtenen amb una precisió constant

L’electroerosió té, però, limitacions que cal conèixer. Només funciona amb materials elèctricament conductors: els plàstics, els compostos i les ceràmiques no són adequats. El procés és més lent que la mecanització convencional, especialment en materials gruixuts. No obstant això, quan la precisió i la complexitat són més importants que la velocitat, l’electroerosió amb fil ofereix solucions econòmicament viables malgrat els temps de cicle més llargs.

Adaptar el procés als requisits de la vostra peça

Sembla complicat? Aquestes preguntes simplifiquen la presa de decisions:

Quina és la forma principal? Les peces rodones o cilíndriques indiquen un procés de tornejat. Les característiques quadrades, rectangulars o asimètriques suggereixen fresat. Els dissenys complexos poden requerir ambdós processos.

Quin material utilitzeu? Els metalls tous, com l’alumini, es meixenen ràpidament mitjançant fresat o tornejat. Els acerats endurits o les aleacions exòtiques després del tractament tèrmic sovint requereixen capacitats de tall per descàrrega elèctrica amb fil (wire EDM).

Quines toleràncies són les més importants? Les toleràncies estàndard afavoreixen un mecanitzat convencional més ràpid. Els requisits de microprecisió —especialment en característiques interiors— justifiquen els temps de cicle més lents del procés EDM.

Necessiteu cantonades interiors agudes? El fresat sempre deixa radis a les cantonades interiors degut a la geometria de l’eina. Només el tall per descàrrega elèctrica amb fil (wire EDM) permet obtenir angles interiors realment aguts.

Molts projectes complexos fan servir, en última instància, diversos processos. Un fabricant pot esbossar ràpidament una peça amb fresat CNC i després acabar-ne els detalls fins i les cantonades agudes amb EDM. Comprendre aquestes capacitats complementàries us ajuda a especificar els requisits amb precisió i a evitar pagar per una precisió innecessària quan n'hi ha prou amb toleràncies estàndard.

Un cop clarificada la selecció del procés, la tria del material es converteix en el següent factor principal de cost —i en l’objecte d’algunes realitats sorprenents pel que fa als preus.

Guia de selecció de materials per a peces mecanitzades CNC

Aquest és un secret de preus que la majoria d’tallers mecànics no us revelaran: la tria del material sovint afecta més el cost final que la complexitat de la peça. El bloc de metall que seleccioneu determina les velocitats de tall, les taxes de desgast d’eines, els acabats superficials assolibles i el temps total de cicle. Comprendre aquestes relacions us ajuda a equilibrar els requisits de rendiment amb les realitats pressupostàries.

Segons Fadal abans de seleccionar un material, cal comprendre clarament els requisits específics del vostre projecte. Busqueu una alta resistència, resistència a la corrosió, conductivitat tèrmica o aïllament elèctric? Identificar aquestes necessitats us orienta cap al material adequat i us allunya de pagar de més per propietats que, en realitat, no necessiteu.

Aliatges d'alumini per a precisió lleugera

L'alumini domina la mecanització CNC per bones raons. Segons LYAH Machining, l'alumini és àmpliament considerat un dels metalls més fàcils de mecanitzar degut a la seva ductilitat, baixa densitat i excel·lent conductivitat tèrmica. Això minimitza el desgast d'eines i permet la mecanització a alta velocitat, resultant en superfícies llises.

Quan demaneu serveis de mecanització CNC d'alumini, els següents factors afecten el vostre pressupost:

• Control excel·lent de les cargols: Els aliatges habituals com el 6061 i el 7075 produeixen cargols fàcils de gestionar que es netegen amb facilitat de les zones de tall
• Forces de tall reduïdes: Els menors requeriments de potència comporten temps de cicle més curts i menys tensió sobre les eines
• Acabat superior de superfície: El material s'adapta naturalment a detalls fins i superfícies llises
• Vida útil prolongada de les eines: El material tou provoca un desgast mínim en les vores de tall

No obstant això, la gran conductivitat tèrmica de l'alumini representa un repte ocult. La calor s’acumula ràpidament durant el mecanitzat, cosa que requereix sistemes de refrigeració adequats. Les empreses tenen en compte el consum i la gestió del refrigerant en els seus pressupostos, especialment per a projectes personalitzats complexos d’alumini amb temps de cicle prolongats.

L’aliatge 6061-T6 continua sent l’elecció preferida per a aplicacions generals, ja que ofereix una excel·lent maquinabilitat combinada amb una bona resistència. Per a components aeronaus o de gran esforç, l’aliatge 7075 ofereix relacions resistència-pes superiors, però es mecanitza lleugerament més lent a causa de la seva major duresa.

Consideracions per al mecanitzat d’acer i acer inoxidable

L’acer introdueix un espectre més ampli de complexitat en el mecanitzat —i de variació de costos—. Com assenyala LYAH Machining, els acers baixos en carboni, com l’1018, són més fàcils de mecanitzar, mentre que els acers alts en carboni i els acers aliats requereixen més força de tall i una gestió cuidadosa del desgast d’eines.

Quan demaneu peces d'acer CNC, espereu que aquests factors influïn en el preu:

• Duresa del material: Els graus més durs exigeixen velocitats de tall més lentes i canvis d'eina més freqüents
• Propietats d'enduriment per deformació: Els acers inoxidables com els 304 i 316 plantejen reptes addicionals perquè s'endureixen durant el tall, augmentant el desgast de les eines
• Eines especialitzades: Les eines de tall de carburs o revestides esdevenen essencials, cosa que incrementa els costos de preparació
• Paràmetres optimitzats: Les velocitats i avanços adequats requereixen un càlcul cuidadosament fet per evitar la fallada prematura de les eines

Els serveis de mecanitzat CNC d'acer inoxidable tenen un preu premium per bones raons. La tendència del material a endurir-se per deformació fa que cada pas endurís lleugerament la superfície per al tall següent. Les empreses menys experimentades que no tenen en compte aquest fenomen es queden ràpidament sense eines, i els costos que en resulten acaben traslladant-los als clients.

En el mecanitzat de peces metàl·liques d'acer, la selecció de la qualitat afecta de manera significativa tant el rendiment com el cost. L'acer dolç es mecanitza ràpidament, però ofereix una resistència limitada a la corrosió. L'acer inoxidable 304 equilibra la resistència a la corrosió amb una mecanitzabilitat raonable. L'acer inoxidable 316 ofereix una resistència química superior, però es mecanitza més lentament i desgasta les eines més ràpidament.

Desafiaments amb plàstics d'enginyeria i compostos

No suposeu que els plàstics sempre són més econòmics de mecanitzar. Els serveis de mecanitzat CNC de plàstics presenten reptes especials que poden sorprendre els compradors per primera vegada.

Els plàstics es comporten de forma diferent davant les forces de tall que els metalls:

• Sensibilitat a la calor: A diferència dels metalls, que condueixen la calor cap enfora, els plàstics poden fondre's o deformar-se si el tall genera temperatures excessives
• Requeriments de talla de les eines: Les eines romes trenquen en lloc de tallar, arruinant l'acabat superficial
• Estabilitat dimensional: Alguns plàstics s'expandeixen o es contrauen significativament amb els canvis de temperatura durant el mecanitzat
• Evacuació de la viruta: Les cargols de plàstic filiformes poden envoltar les eines, cosa que requereix netejades freqüents

Els plàstics d'enginyeria com el PEEK, el Delrin i el polietilè UHMW requereixen cadascun d’una aproximació específica. El PEEK es mecanitza bé, però el seu cost és significativament superior al dels plàstics genèrics. El Delrin ofereix una excel·lent mecanitzabilitat i estabilitat dimensional. L’UHMW proporciona una resistència a l’abrasió superior, però la seva tovador requereix una selecció cuidadosa de paràmetres per evitar la deformació.

Comparació de materials d'un cop d'ull

Material	Índex de mecanitzabilitat	Aplicacions típiques	Acabat superficial assolible	Consideracions de cost
Alumini 6061	Excel·lent.	Suports, carcasses, dissipadors tèrmics	Molt llis (Ra 0,8-1,6 μm)	Cost baix del material + cost baix de mecanitzat
Alumini 7075	Bona	Aeroespacial, components sotmesos a altes tensions	Molt llis (Ra 0,8-1,6 μm)	Cost més elevat del material, mecanitzat moderat
Acier al carboni 1018	Bona	Eixos, perns, components generals de ferralla	Llis (Ra 1,6-3,2 μm)	Cost baix del material + cost moderat de mecanitzat
Acer inoxidable 304	Moderat	Equips per a menjar, dispositius mèdics	Llis (Ra 1,6-3,2 μm)	Material moderat + cost de mecanitzat més elevat
Acer inoxidable 316	Desafiants	Marí, processament químic	Llis (Ra 1,6-3,2 μm)	Material més elevat + cost de mecanitzat màxim
Llató	Excel·lent.	Elèctrics, decoratius, accessoris	Molt llis (Ra 0,4-1,6 μm)	Material moderat + cost de mecanitzat baix
Delrin (POM)	Excel·lent.	Engranatges, rodaments, bushings	Llis (Ra 1,6-3,2 μm)	Cost baix del material + cost baix de mecanitzat
PEEK	Bona	Implants mèdics, aeroespacial	Llis (Ra 1,6-3,2 μm)	Material molt elevat + mecanitzat moderat

Com les propietats del material afecten el desgast d'eines i els temps de cicle

Tres característiques del material afecten directament el que pagareu per qualsevol peça mecanitzada per CNC:

Duresa determina fins a quin punt les eines poden tallar de forma agressiva. Els materials més tous, com l'alumini i el llautó, permeten velocitats de tall més elevades —sovint entre 200 i 300 m/min, segons JLCCNC. Els acer inoxidables i el titani més durs exigeixen velocitats més lentes, d’aproximadament 30-60 m/min, allargant significativament els temps de cicle.

Conductivitat tèrmica afecta la gestió de la calor durant el procés de tall. L’excellent dissipació tèrmica de l’alumini permet un mecanitzat agressiu sense danys tèrmics. En canvi, la baixa conductivitat tèrmica del titani fa que la calor es concentri a la vora de tall, accelerant el desgast de l’eina i exigint velocitats més lentes juntament amb una refrigeració millorada.

Formació de cargols influeix en la netedat amb què el material es separa durant el tall. Els materials que produeixen cargols llargs i filiformes poden envoltar les eines i danyar les superfícies. En canvi, aquells que generen cargols petits i trencats s’eliminen fàcilment de la zona de tall, mantenint una qualitat consistent al llarg de produccions més llargues.

Entendre aquestes relacions us permet triar materials de forma informada. De vegades, triar un material una mica més car però amb millor maquinabilitat redueix realment el cost total de la peça en reduir el temps de cicle i el consum d’eines.

Un cop esclareix la selecció del material, les decisions de disseny es converteixen en la vostra següent oportunitat per controlar els costos de fabricació i evitar sorpreses cares.

Regles de disseny per a la fabricació que redueixen els costos

Voleu reduir dràsticament els costos de les peces mecanitzades CNC sense sacrificar la qualitat? El secret no és negociar més durament amb el vostre proveïdor, sinó dissenyar de forma intel·ligent des del principi. Segons Protolabs, dissenyar tenint en compte la mecanització pot accelerar el temps de producció i reduir significativament els costos de fabricació. Tanmateix, la majoria d’enginyers mai aprenen les regles concretes que distingeixen els dissenys econòmics dels problemes cars.

El disseny per a la fabricació (DFM) no només consisteix a evitar geometries impossibles. Es tracta de comprendre com interactuen les eines de tall amb la vostra peça i d’optimitzar cada característica per minimitzar el temps de màquina, el desgast de les eines i els canvis de muntatge. Ja treballeu en la maquinària de prototips CNC o us prepareu per a la producció completa, aquestes directrius us ajudaran a crear peces mecanitzades personalitzades que les màquines puguin produir de manera eficient.

Regles sobre l’escassor de parets i la profunditat de les característiques

Les parets fines i les caixes profundes causen més problemes de fabricació que gairebé qualsevol altra característica de disseny. Per què? Les forces de tall generen vibracions que les parets fines no poden absorbir, provocant marques de vibració (chatter), imprecisions dimensionals i fins i tot possibles fallades de la peça durant la mecanització.

Segons Hubs, a continuació es mostren les directrius crítiques sobre l’escassor de parets:

• Parts metàl·liques: Escassor mínima recomanada: 0,8 mm; escassor factible: 0,5 mm amb una mecanització cuidadosa
• Parts de plàstic: Escassor mínima recomanada: 1,5 mm; escassor factible: 1,0 mm
• Parets altes i fines: Es preveu una precisió i una qualitat de l'acabat superficial reduïdes a mesura que augmenta la relació entre l'alçada i el gruix

Els plàstics requereixen parets més gruixudes que els metalls per una bona raó: són propensos a deformar-se a causa de les tensions residuals i a suavitzar-se per l'escalfament acumulat durant el tall. Si la vostra aplicació exigeix parets més fines que les recomanades, parleu de la geometria específica amb el proveïdor dels vostres serveis de mecanitzat CNC de precisió abans de finalitzar els dissenys.

La profunditat de la cavitat segueix una lògica similar. Les butxaques profundes i estretes obliguen a fer servir eines de tall llargues i primes que es desvien sota les forces de tall. A mesura que Protolabs observa, les butxaques o característiques profundes i estretes al costat de parets altes provoquen vibracions de la fresa o de la peça treballada, cosa que comporta desviacions i pèrdua de precisió o de qualitat de l'acabat superficial.

Seguiu aquestes orientacions sobre la profunditat per obtenir resultats previsibles:

• Profunditat recomanada de la cavitat: 4 vegades l'amplada de la cavitat
• Profunditat màxima estàndard: 6 vegades el diàmetre de l'eina
• Límit amb eines especialitzades: Fins a una relació profunditat-diàmetre de 30:1 (profunditat màxima de 35 cm amb una fresa d’1 polzada)

Quan necessiteu característiques més profundes, considereu dissenyar cavitats escalonades que permetin l’ús d’eines més grans per a la retirada inicial del material abans d’acabar amb freses més petites.

Radios interiors de les cantonades i accés de les eines

Aquesta és una realitat fonamental que sorprèn molts dissenyadors: les peces fresades per CNC tindran sempre radios interiors a les cantonades. Per què? Perquè les eines de tall són rodones. Independentment de la mida de la vostra fresa, aquesta deixarà una cantonada corbada que coincideix amb el seu radi.

Comprendre aquesta limitació us ajuda a dissenyar de forma més intel·ligent:

• Radi interior recomanat de les cantonades: Com a mínim un terç de la profunditat de la cavitat
• Radi pràctic mínim: Lleugerament superior al de l’eina més petita disponible (normalment de 1 a 3 mm)
• Plantejament òptim: Especifiqueu radis 1 mm més grans que el mínim calculat per permetre trajectòries de tall circulars

Aquest últim punt mereix especial èmfasi. Segons Hubs, augmentar lleugerament els radis dels cantons per sobre del mínim permet que les eines tallin seguint trajectòries circulars en lloc de canvis bruscos d’angle de 90 graus. Això dona com a resultat un acabat superficial de major qualitat i velocitats d’usinatge més elevades.

Què passa si el vostre disseny requereix absolutament cantons interns aguts?

• Sotaescots en forma de T: Afegir talls de relleu als cantons permet que les peces aparellades encaixin sense interferències
• Acabat mitjançant EDM amb fil: L’usinatge per descàrrega elèctrica pot crear cantons aguts, però suposa un cost addicional significatiu

Per als cantons externs, les normes són completament diferents. Protolabs recomana bisellats en lloc de radis per als cantons externs: un bisell de 45 graus es fabrica considerablement més ràpidament que un radi corbat, tot i que continua eliminant les vores afilades per a la manipulació i l’aspecte estètic.

L'accés a les eines representa una altra consideració crítica durant la prototipació ràpida CNC. Les màquines CNC estàndard s'acosten a les peces des d'amunt, el que significa que qualsevol característica que no es pugui assolir verticalment requereix o bé eines especialitzades per a sotaescapats o bé muntatges addicionals de la màquina.

Millors pràctiques en el disseny de rosques i forats

Els forats semblen senzills, però les especificacions inadequades generen peces sorprenentment cares. Les broques estàndard segueixen les convencions de mides mètriques i imperials; dissenyar forats que coincideixin amb aquestes dimensions estàndard evita els costos associats a eines personalitzades.

Seguiu aquestes directrius per a un disseny de forats econòmic:

• Diàmetre recomanat: Utilitzeu mides estàndard de broques sempre que sigui possible
• Diàmetre mínim: 2,5 mm (0,1 polzades) per a maquinatge estàndard; per a diàmetres més petits cal expertise en micro-maquinatge
• Profunditat recomanada: 4 vegades el diàmetre nominal
• Profunditat màxima típica: 10 vegades el diàmetre nominal
• Màxima factible: 40 vegades el diàmetre nominal amb eines especialitzades

El disseny de la rosca requereix una consideració addicional. Segons Hubs, la majoria de la càrrega aplicada a una rosca és suportada pels primers filets —aproximadament 1,5 vegades el diàmetre nominal. Especificar roscats més llargs malgasta temps de mecanitzat sense millorar la resistència.

Especificacions òptimes de la rosca:

• Longitud mínima de la rosca: 1,5 vegades el diàmetre nominal
• Longitud recomanada de la rosca: 3 vegades el diàmetre nominal
• Mida mínima del filet: M6 o més gran per a eines de filetat CNC (els filets més petits requereixen roscatge amb macho, cosa que comporta risc de trencament del macho)
• Filets en forats cecs: Afegiu una profunditat sense filetar igual a 1,5 vegades el diàmetre nominal a la part inferior per a l’espai necessari del macho

Reducció de canvis de muntatge mitjançant un disseny intel·ligent

Cada cop que una peça gira per ser mecanitzada des d’un angle diferent, la màquina requereix una nova calibració, cosa que augmenta el temps i pot introduir errors de posicionament. Minimitzar els canvis de muntatge redueix directament els costos de prototipatge per mecanitzat CNC.

Estratègies de disseny per reduir el nombre de muntatges:

• Alineu les característiques amb les direccions principals: Orienti forats, callositats i superfícies al llarg dels sis eixos principals (superior, inferior i quatre costats)
• Agrupi característiques relacionades: Col·loqueu les característiques que requereixen relacions posicionals ajustades a la mateixa cara, de manera que es mecanitzin en un sol muntatge
• Tingueu en compte les capacitats de 5 eixos: Quan les geometries complexes exigeixen característiques en superfícies inclinades, el mecanitzat de 5 eixos elimina la necessitat de múltiples muntatges, reduint sovint el cost total malgrat tenir uns tipus horaris més alts

Per a projectes de mecanitzat CNC de prototips, limitar els dissenys a característiques accessibles des de tres o quatre direccions normalment ofereix el millor equilibri entre cost i qualitat. Qualsevol cosa que requereixi més orientacions cal discutir-la amb el fabricant sobre alternatives de 5 eixos.

Toleràncies estàndard que estalvien diners

Les toleràncies més ajustades sempre són més cares, però molts dissenyadors especifiquen valors innecessàriament ajustats per hàbit i no per necessitat. Segons Hubs, les toleràncies típiques de CNC són de ±0,1 mm, mentre que la precisió factible arriba a ±0,02 mm amb un cost addicional.

Aplicau aquesta jerarquia de toleràncies:

• Tolerància estàndard (±0,1 mm): Adequada per a la majoria de dimensions no crítiques
• Tolerància de precisió (±0,02–0,05 mm): Reservar per a superfícies d'acoblament i interfícies funcionals
• Alta precisió (inferior a ±0,02 mm): Només especificar-ho quan sigui absolutament necessari — cal esperar augmentos significatius de cost

L'enfocament més intel·ligent? Aplicar toleràncies ajustades només on ho exigeix la funció. Una suport amb deu forats pot necessitar només dos forats ubicats amb precisió per a l'alineació — la resta poden utilitzar toleràncies estàndard sense afectar el rendiment.

Aquests principis de DFM treballen de forma conjunta per reduir els costos de fabricació mantenint la qualitat de la peça. No obstant això, fins i tot les peces dissenyades perfectament requereixen una estimació precisa de costos — i comprendre què impulsa els preus us ajuda a prendre decisions informades sobre els compromisos.

Comprendre què determina els costos de les peces mecanitzades per CNC

Ja heu rebut alguna vegada un pressupost que semblava molt diferent del que esperàveu? No esteu sols. La majoria de compradors tenen dificultats per entendre per què peces aparentment similars tenen preus tan diferents. La veritat és que els preus dels tallers de mecanització CNC segueixen patrons lògics, però aquests patrons romanen invisibles llevat que se sàpiga què cal buscar.

Segons PARTMFG, no hi ha cap fórmula única que es pugui aplicar per determinar els costos totals de mecanització CNC, el que fa d’aquest procés un procés complex. Tanmateix, comprendre els principals factors que condicionen el cost us permet prendre decisions de disseny que afectin directament el vostre benefici net. Analitzem els factors que realment importen, ordenats segons el seu impacte habitual sobre la vostra factura final.

Costos del material i factors de residu

La selecció del material constitueix la base del cost de la peça mecanitzada per CNC. Però això és el que la majoria de compradors passen per alt: no només esteu pagant pel material de la peça acabada, sinó també per tot el bloc que es retalla durant la mecanització.

Segons Geomiq , la mecanització CNC, com a procés subtractiu, sol malgastar entre el 30 % i el 70 % del volum original de la peça bruta. Aquest material eliminat representa un cost pur — especialment quan es treballa amb aliatges cars.

Els preus dels materials varien considerablement:

• Alumini: 5 a 10 dòlars per lliura amb una bones propietats de mecanitzabilitat
• Acer: 8 a 16 dòlars per lliura amb exigències moderades de mecanització
• Acero inoxidable: Preus més elevats amb un desgast més ràpid de les eines i velocitats de tall més lentes
• Titani i superaliatges: Preus premium juntament amb característiques de mecanització complexes

La mecanitzabilitat del material agrava directament aquests costos. Els materials més durs requereixen velocitats de tall més lentes, canvis d’eines més freqüents i temps de cicle més llargs. Segons assenyala TFG USA, la mecanitzabilitat determina la tendència de les eines al desgast — cosa que redueix la vida útil de la màquina i augmenta les necessitats de manteniment.

Impacte de la complexitat i el temps de preparació

La complexitat de la peça sovint sorprèn els compradors més que qualsevol altre factor. Un component petit i intrincat sol costar més que un de més gran i senzill. Per què? Perquè el temps és diners en els serveis de tallers mecànics.

Dissenyos complexos requereixen:

• Temps de programació prolongat: Les geometries complexes requereixen trajectòries d’eina més sofisticades
• Muntatges múltiples a la màquina: Cada reubicació afegeix temps de calibratge i pot provocar problemes d’exactitud
• Eines especialitzades: Les fixacions personalitzades dissenyades per a geometries de peça específiques augmenten els costos inicials
• Velocitats de tall més lentes: Les característiques detallades requereixen una mecanització precisa per mantenir l’exactitud

Segons PARTMFG, els dissenys senzills necessiten fresadores CNC d’entrada amb costos de mecanització d’uns 20 $ per hora. No obstant això, els dissenys complexos amb característiques detallades tenen un cost de 35 $ a 70 $ per hora degut als requisits d’equipament avançat i a la programació prolongada.

El nombre d’eixos que necessita la vostra peça afecta significativament el preu. Les fresadores de tres eixos tenen un cost de 10 $ a 20 $ per hora, mentre que les capacitat de cinc eixos tenen un cost de 20 $ a 40 $ per hora segons dades del sector. Els eixos addicionals permeten mecanitzar geometries complexes en menys muntatges, però aquesta capacitat comporta un sobrepreu.

Requisits de tolerància i costos de qualitat

Les toleràncies més estretes sempre són més cares, però molts compradors no es donen compte de com augmenta bruscament aquesta corba de costos. Cada nivell d'augment de la precisió exigeix un esforç, un temps i uns equips especialitzats exponencialment majors.

Segons Geomiq, assolir toleràncies estretes requereix velocitats d'usinatge més lentes, canvis d'eina freqüents, dispositius d'amortiment, eines especials de subjectió i sondes per a l'alineació adequada de l'eina. Tots aquests factors afecten significativament els costos.

Els requisits de rugositat superficial segueixen una economia similar. Una rugositat Ra estàndard de 3,2 μm no comporta cap cost addicional. No obstant això, les rugositats més fines suposen primes progressivament més altes:

• ra 1,6 μm: Aproximadament un 2,5 % per sobre del preu base
• ra 0,8 μm: Aproximadament un 5 % per sobre del preu base
• ra 0,4 μm: Fins a un 15 % per sobre del preu base (requereix polit en post-usinatge)

Factors de cost ordenats segons el seu impacte típic

1. Complexitat i geometria de la peça: Dissenyos intrincats poden duplicar o triplicar el temps de mecanitzat, representant el factor de cost variable més important
2. Selecció de material: Combina el cost de la matèria primera amb l’impacte de la mecanitzabilitat sobre el temps de cicle i el desgast d’eines
3. Especificacions de tolerància: Toleràncies estretes augmenten exponencialment els requisits d’inspecció, precisió de muntatge i cura durant la mecanització
4. Quantitat de producció: La mecanització CNC de baix volum reparteix els costos fixos de muntatge entre menys peces, augmentant dràsticament el preu per unitat
5. Requisits d'acabat superficial: Cada nivell addicional d’acabat superficial afegeix primes basades en percentatges
6. Temps de muntatge i reubicació: Múltiples muntatges per accedir a diferents cares de la peça afegeixen un temps significatiu de mà d’obra i calibratge

Marc conceptual del compromís Cost-Qualitat-Velocitat

Aquest és el marc conceptual que la majoria de competidors no expliquen: tot projecte de peces CNC personalitzades implica equilibrar tres prioritats en conflicte. Es pot optimitzar qualsevol de les dues, però gairebé mai les tres simultàniament.

Cost respecte a la qualitat: Toleràncies més lloses i acabats superficials estàndard redueixen els costos, però poden limitar el rendiment. Especificacions més estrictes asseguren precisió, però augmenten el temps de mecanitzat i els requisits d'inspecció.

Cost respecte a la velocitat: Els encàrrecs urgents tenen un preu premium perquè interrompen els plans de producció. Els projectes de mecanitzat CNC de petites sèries sovint tenen uns costos per unitat més alts, ja que el temps de preparació es distribueix entre menys peces.

Qualitat respecte a la velocitat: Assolir toleràncies extremadament estretes requereix velocitats de tall més lentes i inspeccions més minucioses, allargant així els terminis d’entrega. Acelerar treballs de precisió comporta el risc de peces rebutjades i problemes de qualitat.

Comprendre aquest marc us ajuda a prendre decisions informades. Necessiteu peces ràpidament? Accepteu toleràncies estàndard sempre que sigui possible. Necessiteu microprecisió? Planifiqueu terminis d’entrega més llargs i costos més elevats. Treballeu amb pressupostos ajustats? Simplifiqueu les geometries i augmenteu les quantitats de comanda.

Segons Geomiq fer comandes en lots, en lloc de peces individuals, pot reduir els costos per unitat entre un 70 % i un 90 %. Els costos fixos de preparació i programació romanen constants independentment de la mida del lot: repartir aquestes despeses entre un major nombre de peces redueix dràsticament el preu per peça.

Amb aquest coneixement sobre els costos, estareu millor preparats per identificar i prevenir els problemes de qualitat que poden fer trontollar fins i tot projectes ben planificats.

Resolució de defectes habituals en el mecanitzat CNC

Heu dissenyat la peça perfecta, heu seleccionat el material adequat i heu trobat un proveïdor competènt. Aleshores arriben les components acabades… i és evident que hi ha quelcom que no va bé. Les marques de vibració (chatter marks) es propaguen per superfícies que haurien de ser llises. Les dimensions s’allunyen de les toleràncies estipulades. Les escates (burrs) queden adherides a vores que haurien d’estar netes. Us sona familiar?

Segons Violin Technologies, els defectes d’usinatge inclouen una àmplia gamma de problemes que van des de desviacions dimensionals, rugositat superficial i toleràncies inadequades. Aquests problemes poden tenir diverses causes, com ara errors de programació, inestabilitat de la màquina eina i desgast de l’eina. Comprendre quines són les causes d’aquests defectes us permet comunicar-vos de forma més eficaç amb els vostres proveïdors d’eines CNC i identificar quan els problemes de qualitat provenen de causes prevenibles.

Defectes en l’acabat superficial i les seves causes

Quan una peça usinada torna amb marques visibles, ratllades o una textura inesperadament rugosa, normalment la causa es troba en una de diverses categories. Segons Elephant CNC , un acabat superficial deficient sovint és conseqüència d’eines romes, muntatges inestables o paràmetres de tall inadequats.

Les marques de vibració —aquests patrons ondulats característics a les superfícies usinades— es produeixen quan es genera una vibració entre l’eina de tall i la peça treballada. Aquest fenomen es produeix durant operacions de fresat CNC de precisió quan:

• El voladís de l'eina és excessiu: Les eines llargues que es projecten molt des de l'eix principal manquen de rigidesa i es deformen sota les forces de tall
• Les velocitats de tall no són adequades: Treballar massa ràpid o massa lent per al material genera vibracions harmòniques
• La fixació de la peça és insuficient: Les peces que es desplacen o vibren durant el tall produeixen superfícies irregulars
• Els components de la màquina estan desgastats: Els rodaments solts o les guies lineals degradades permeten moviments no desitjats

Les escates —aquestes irritants vores elevades i fragments de material— es formen quan les eines de tall emprenen en lloc de tallar netament el material. Les eines romes, les estratègies d’eixida inadequades i les velocitats d’avanç massa agressives són causes habituals d’aquests defectes en peces fresades.

Problemes d’exactitud dimensional

Imagineu-vos mesurar una peça mecanitzada i descobrir que és 0,1 mm més gran del que s'especifica, o veure com les dimensions es desvien progressivament durant una sèrie de producció. Segons Dobemy, la inestabilitat dimensional en les màquines eina CNC prové d’efectes tèrmics, elasticitat mecànica, desgast, joc i vibracions.

L’expansió tèrmica representa una de les causes més subtils de problemes dimensionals. Durant el procés de mecanitzat, fonts de calor com les forces de tall, la fricció i el funcionament del motor provoquen l’expansió tèrmica en els components de la màquina. Tal com explica Dobemy, aquesta expansió modifica la geometria de la màquina, provocant variacions dimensionals en les peces fabricades.

Què vol dir això pràcticament? Una màquina que funciona freda al matí produeix dimensions lleugerament diferents de les que produeix la mateixa màquina després d’hores de funcionament. Les fluctuacions de temperatura en l’entorn de la planta agraven encara més aquests problemes.

Joc—la holgura o l’espai entre components mecànics acoblats—introdueix errors de posicionament que afecten directament cada peça mecanitzada. Quan hi ha espais entre engranatges, cargols de bola o mecanismes lliscants, la màquina no pot assolir un posicionament precís de forma constant. Segons Dobemy , els fabricants redueixen el joc mitjançant mecanismes de precàrrega que apliquen una tensió constant per eliminar les separacions entre components.

Models d’desgast d’eines i prevenció

Tota eina CNC es desgasta finalment, però la fallada prematura indica problemes fonamentals que cal resoldre. Segons Violin Technologies, l’desgast d’eines es produeix quan les eines de tall perden la seva eficàcia i tallant degut a l’ús repetitiu, cosa que provoca inexactituds dimensionals, un augment del temps de mecanitzat i un acabat superficial deficient.

Reconèixer els models d’desgast ajuda a identificar-ne les causes arrel:

• Desgast de flanc: Desgast progressiu al cantell de tall de l’eina—normal i esperat amb el pas del temps
• Desgast en crater: Erosió de la cara de l'eina deguda a la fricció de les cargoles — accelerada per velocitats excessives o per una refrigeració inadequada
• Aresta acumulada: Soldadura del material a la vora de tall — habitual en materials tous i gomosos a temperatures inadients
• Trencament: Fragmentació de petites peces des de les vores de tall — indica un material d'eina fràgil o talls interromputs

La selecció d'una eina CNC inadequada per a una operació concreta accelera tots aquests tipus de desgast. Com assenyala Violin Technologies, diferents materials i processos d'usinatge requereixen geometries d'eina específiques, velocitats de tall i recobriments determinats.

Defectes habituals: causes i solucions d'un cop d'ull

Defecte	Causes habituals	SOLUCIONS
Marques de xerrades	Sobresortiment excessiu de l'eina; velocitats/aliments inadequats; suport de peça insuficient; components de la màquina desgastats	Reduir la protrusió de l'eina; optimitzar els paràmetres de tall; millorar la rigidesa de la fixació; revisar i mantenir els coixinets i guies desgastats
Rebaves	Eines de tall romes; velocitats d'alimentació massa agressives; trajectòries d'eixida de l'eina inadients; geometria d'eina inadequada	Substituir les eines desgastades; reduir la velocitat d'alimentació; programar estratègies d'eixida adequades; seleccionar l'eina apropiada per al material
Deriva dimensional	Dilatació tèrmica; desgast del cargol de boles; joc en els sistemes d'accionament; problemes amb l'encoder	Permetre un període d'escalfament de la màquina; substituir els cargols desgastats; ajustar la compensació del joc; verificar les connexions de l'encoder
Acabat superficial deficient	Eines desgastades o inadequades; vibracions; velocitats/avances inadients; refrigeració insuficient	Utilitzar eines afilades i adequades; minimitzar les fonts de vibració; optimitzar els paràmetres; assegurar un flux de refrigerant adequat
Inexactitud dimensional	Errors de programació; deformació de l'eina; efectes tèrmics; compensacions d'eina incorrectes	Verificar el codi G; utilitzar eines rígides; controlar la temperatura ambient; calibrar les compensacions de longitud/diàmetre d'eina
Falla prematura de l'eina	Forces de tall excessives; velocitats inadients; evacuació insuficient de les cargoles; material d'eina inadequat	Reduir la profunditat de tall; optimitzar els paràmetres; millorar l'evacuació de les cargoles; escollir el tipus d'eina segons el material de la peça

Prevenir problemes abans que comencin

L’enfocament més rendible per als defectes? Prevenir-los completament. Segons Violin Technologies, el manteniment regular, el control de qualitat exhaustiu i les iniciatives d’millora contínua són essencials per minimitzar els defectes i assolir una excel·lència consistent en la mecanització.

Per als compradors que avaluen la qualitat d’un taller mecànic, cal preguntar sobre aquestes mesures preventives:

• Programes de manteniment programats: El servei regular detecta el desgast abans que afecti la qualitat de les peces
• Inspecció en procés: La monitorització de les dimensions durant les sèries de producció detecta prematurament les derivacions
• Gestió de la vida útil de les eines: El seguiment de l’ús d’eines evita fer funcionar les freses desgastades més enllà del seu període efectiu d’ús
• Controls ambientals: Les instal·lacions amb temperatura estable minimitzen les variacions induïdes tèrmicament

Quan es produeixen defectes, la resolució sistemàtica de problemes identifica eficientment les causes arrel. Tal com explica Violin Technologies, els defectes es poden identificar mitjançant inspecció visual, mesurament dimensional, anàlisi de la qualitat superficial i monitorització dels paràmetres de mecanització per detectar anomalies.

Entendre aquests reptes de qualitat us ajuda a avaluar els possibles socis de fabricació de manera més eficaç, especialment quan seleccioneu proveïdors per a aplicacions industrials exigents on els defectes comporten conseqüències greus.

Aplicacions industrials des de l'automoció fins a l'aerospacial

Diferents indústries no només fan servir la maquinària CNC: demanen enfocaments completament diferents en matèria de qualitat, documentació i precisió. Allò que passa la inspecció en un sector pot ser rebutjat directament en un altre. Entendre aquestes diferències us ajuda a seleccionar socis de fabricació capacitats per complir els vostres requisits específics i evitar fracassos costosos en el procés de qualificació.

Segons Fadal, la maquinària CNC és una tecnologia de fabricació versàtil que ha revolucionat diversos sectors industrials: des de l’automoció fins a l’aeroespacial, diferents sectors han integrat aquesta tecnologia per millorar la productivitat i assolir resultats d’alta qualitat. No obstant això, aquesta integració presenta aspectes molt diferents segons el sector al qual serveix.

Components del xassís i del grup motriu automotius

El sector de l'automoció depèn molt fortement de peces mecanitzades per CNC de precisió per a components del motor, sistemes de transmissió i muntatges del xassís. Segons Fadal , l'automatització i la precisió que ofereix la mecanització per CNC ajuden a garantir una qualitat constant, reduir errors i optimitzar l'eficiència de la producció.

Les peces d'automoció típiques mecanitzades per CNC inclouen:

• Blocs de motor i culates: Geometries complexes que requereixen toleràncies ajustades per a un segellat adequat de la cambra de combustió
• Carcasses de transmissió: Alineacions de perforacions de precisió essencials per a l'engranatge de les rodes dentades i l'ajust dels coixinets
• Components de suspensió: Peces d'alta resistència que exigeixen propietats materials constants i precisió dimensional
• Bushings metàl·lics personalitzats: Components resistents al desgast que requereixen ajustos d'interferència precisos
• Components del sistema de frens: Components crítics per a la seguretat amb tolerància zero respecte a les desviacions dimensionals

Què distingeix el sector automobilístic d’altres sectors? Els requisits de certificació. Segons American Micro Industries, la norma IATF 16949 és l’estàndard global per a la gestió de la qualitat en el sector automobilístic, que combina els principis de la norma ISO 9001 amb requisits específics del sector per a la millora contínua, la prevenció de defectes i una supervisió rigorosa dels proveïdors.

Aquesta certificació no és opcional per als proveïdors automobilístics seriosos. Els fabricants de CNC han de demostrar una traçabilitat robusta dels productes i un control rigorós dels processos per complir els requisits de qualificació. El compliment de la norma IATF 16949 reforça la credibilitat i obre portes a negocis amb fabricants líders que exigeixen els més alts nivells de qualitat de les peces i fiabilitat de la cadena d’aprovisionament.

Per exemple, Shaoyi Metal Technology opera com una instal·lació certificada segons la norma IATF 16949 per a aplicacions automotrius, subministrant conjunts de xassís i coixinets metàl·lics personalitzats amb plazos d’entrega tan ràpids com un dia laborable. La seva implementació del control estadístic de processos (SPC) garanteix una qualitat constant durant les sèries de producció: exactament el que requereixen els fabricants d’equipaments originals (OEM) del sector automotiu de la seva cadena d’aprovisionament.

Requisits de precisió per a dispositius mèdics

Quan es fabriquen components que s’introdueixen dins del cos humà, la precisió de les peces mecanitzades per CNC adquireix una significació completament diferent. Segons Fadal, el sector mèdic recorre a la mecanització CNC per a la fabricació de dispositius mèdics, implants i instruments quirúrgics, cosa que permet crear dissenys intrincats i personalitzats amb una precisió excepcional.

Els components mèdics mecanitzats per CNC solen incloure:

• Implants ortopèdics: Pròtesis de maluc i de genoll que requereixen materials biocompatibles i superfícies amb acabat especular
• Instruments quirúrgics: Pinces, bisturís i retractors que exigeixen una precisió ergonòmica i compatibilitat amb la esterilització
• Components de pròtesis: Dispositius personalitzats que s'adapten a l'anatomia específica del pacient
• Carcasses d'equips de diagnòstic: Envants per a màquines d'IRM, TC i ecografia
• Implants espinals: Components de microprecisió amb toleràncies mesurades en micròmetres

Els requisits normatius per als productes mèdics mecanitzats per CNC van molt més enllà dels sistemes de qualitat habituals. Segons American Micro Industries, la mecanització per CNC de dispositius mèdics ha de complir el Reglament sobre sistemes de qualitat de la FDA, títol 21 del CFR, part 820, que regula el disseny, la fabricació i el seguiment dels productes. La certificació ISO 13485 proporciona el marc per a la gestió de riscos, la traçabilitat dels productes i la gestió eficaç de les reclamacions.

Aquests requisits combinats asseguren que cada component mèdic es fabrica segons els estàndards més exigents de precisió i seguretat del pacient. Les instal·lacions que demanen la certificació ISO 13485 han d'implementar pràctiques detallades de documentació, controls de qualitat exhaustius i procediments eficients per a la gestió de retorns.

Normes per a components estructurals aeroespacials

L'aeroespacial representa l'aplicació més exigent per a peces mecanitzades amb precisió mitjançant fresadores CNC. Quan la fallada d'una peça comporta conseqüències catastròfiques a 35.000 peus, els estàndards de qualitat arriben a nivells extraordinaris.

Segons Fadal, les màquines CNC juguen un paper fonamental en la fabricació de components i peces d'aeronaus: des de paletes complexes de turbines fins a elements estructurals intrincats, oferint la precisió necessària per a la fabricació aeroespacial. La capacitat de treballar amb diversos materials, com ara l'alumini, el titani i els compostos, fa que la mecanització CNC sigui indispensable per crear components aeroespacials lleugers i d'alta resistència.

Components aeroespacials habituals mecanitzats amb CNC inclouen:

• Paletes de turbines: Geometries complexes d'ala amb toleràncies ajustades en superfícies crítiques
• Suports estructurals: Components d'alumini i titani d'alta resistència que suporten càrregues de vol
• Components del tren d'aterratge: Parts crítiques per a la seguretat que requereixen una resistència excepcional a la fatiga
• Connexions del sistema de combustible: Connexions estanques que exigeixen superfícies de sellat de precisió
• Carcasses d'aviònica: Carcasses que protegeixen l'electrònica sensible de les vibracions i de les tensions tèrmiques

Els requisits de certificació per a la fabricació de peces personalitzades per a l'aeroespacial superen els de la majoria d'altres sectors. Segons American Micro Industries, l'AS9100 es basa en la norma ISO 9001 i introdueix requisits addicionals específics del sector aeroespacial, fent èmfasi en la gestió del risc, la documentació rigorosa i el control de la integritat del producte al llarg de cadenes d'aprovisionament complexes.

A més, el NADCAP (Programa Nacional d'Acreditació de Contractistes Aeroespacials i de Defensa) es centra en l'acreditació de processos especials essencials per a la fabricació aeroespacial, com ara el tractament tèrmic, el processament químic i les proves no destructives. Aquesta acreditació proporciona una capa addicional de garantia de qualitat, que valida que els fabricants poden dur a terme de manera coherent aquests processos especialitzats amb el màxim nivell d'exigència.

Exigències de precisió en la indústria electrònica

El sector de l'electrònica presenta reptes únics per als components mecanitzats amb CNC. Segons Fadal, aquest sector s'aprofita de la mecanització CNC per fabricar plaques de circuits, components electrònics i carcasses, ja que la precisió és essencial per a la miniaturització i la complexitat exigides pels dispositius electrònics moderns.

Les peces CNC centrades en l'electrònica solen incloure:

• Disipadors de calor: Components d'alumini optimitzats tèrmicament amb geometries de aletes mecanitzades amb precisió
• Carcasses de connectors: Carcasses de micro-precisió que protegeixen les fites de contacte delicades
• Envolvents amb protecció RF: Carcasses amb toleràncies ajustades que eviten la interferència electromagnètica
• Components per a equips semiconductors: Components ultrallimpis per a maquinària de fabricació de xips
• Carcasses de dispositius: Carcasses d'electrònica de consum que requereixen tant precisió com acabat estètic

Comparació dels requisits de certificació

Indústria	Certificacions principals	Àrees clau d'enfocament de la qualitat
Automotiu	IATF 16949, ISO 9001	Prevenció de defectes, millora contínua, control de la cadena d'aprovisionament
Mèdic	ISO 13485, FDA 21 CFR Part 820	Gestió de riscos, traçabilitat, gestió de reclamacions
Aeroespacial	AS9100, Nadcap	Integritat de la documentació, control de processos especials, seguretat del producte
Defensa	ITAR, ISO 9001, AS9100	Seguretat de la informació, protecció de les dades tècniques, traçabilitat de la qualitat

Comprendre aquests requisits específics del sector us ajuda a avaluar si els proveïdors potencials disposen de les certificacions i l'experiència que exigeix la vostra aplicació. Un taller que fabrica peces generals d'excel·lent qualitat pot no disposar dels sistemes de qualitat necessaris per a aplicacions aeroespacials o mèdiques —i descobrir aquesta manca després d'haver iniciat la producció comporta retards costosos.

Un cop esclareïts els requisits sectorials, la següent decisió crítica consisteix a seleccionar un soci de fabricació capacitat per entregar de forma coherent i fiable les vostres peces específiques de mecanitzat CNC de precisió.

Com triar el soci adequat per al mecanitzat CNC

Trobar un taller mecànic que pugui complir realment les promeses és més difícil del que sembla. Segons JLCCNC, sovint les empreses opten per l’oferta més econòmica i acaben enfrontant-se a inexactituds dimensionals, retards en els terminis de lliurament o acabats superficials deficients: problemes que poden fer trontollar la producció i esgotar els pressupostos. Ja necessiteu un servei de prototipatge CNC per a dissenys inicials o un soci capaç d’escalar fins a milers d’unitats, els criteris d’avaluació romanen els mateixos.

Aleshores, com es distingeixen els fabricants competents d’aquells que fan promeses excessives? Analitzem junts els factors que realment importen, ordenats segons el seu impacte en l’èxit del vostre projecte.

Avaluació de les capacitats tècniques i l’equipament

No totes les empreses de mecanitzat CNC són iguals. Segons JLCCNC, algunes s’especialitzen en fresat bàsic o en prototipatge, mentre que d’altres disposen de capacitats avançades com el fresat de 5 eixos, el tornejat suís o l’erosió per descàrrega elèctrica (EDM). Voleu un taller que entengui toleràncies ajustades, geometries complexes i qualitat repetible.

Els tipus de màquines CNC que una empresa posseeix revelen les seves capacitats reals:

• fresadores CNC de 3 eixos: Realitzen treballs de precisió bàsics i geometries més senzilles
• màquines CNC de 5 eixos: Permeten corbes complexes i mecanitzat en un sol pas per a peces intrincades
• Tornos CNC: Essencials per a peces cilíndriques i característiques tornejades
• Màquines suïsses: Fabriquen peces petites amb ultra-precisió i toleràncies molt estretes
• Equipament EDM: Crea cavitats intrincades i treballa acer endurit

Segons JUPAICNC, la versatilitat d’una fàbrica de maquinària és essencial, ja que permet al proveïdor gestionar projectes complexos que requereixen diferents tècniques de mecanitzat. Una flota de màquines ben mantinguda i actualitzada assegura l’execució de dissenys intrincats amb precisió i eficiència.

Quan avaluïu serveis de mecanitzat CNC personalitzats, formuleu aquestes preguntes clau:

• Quina és la tolerància mínima que poden mantenir de forma constant?
• Tenen estudis de cas o peces fabricades en el vostre sector?
• Quins materials han mecanitzat amb èxit?
• Poden facilitar informes dimensionals juntament amb les peces lliurades?

Certificacions de qualitat que importen

Independentment del grau d’avanç de les màquines, l’assurance de la qualitat és on es distingeixen els proveïdors fiables de serveis CNC. Segons JLCCNC, si una fàbrica no parla de metrologia, això és una senyal d’alerta.

Busqueu aquests indicadors de qualitat quan avaluïu serveis de mecanitzat CNC en línia:

• Inspeccions amb MMC (Màquina de Mesura per Coordenades): Verificació dimensional automàtica
• Certificació ISO 9001: Sistema de gestió de la qualitat bàsic
• Certificacions especifiques del sector: IATF 16949 per a l’automoció, AS9100 per a l’aeroespacial, ISO 13485 per a dispositius mèdics
• Informes dimensionals en procés i finals: Documentació que demostra que les peces compleixen les especificacions
• Verificació de l'acabat superficial: Mesures del valor Ra que confirmen la qualitat de l’acabat

Segons UPTIVE, verificar les pràctiques de control de qualitat del fabricant és fonamental per garantir un resultat d’alta qualitat i prevenir defectes i retorns costosos. Pregunteu si disposen de la certificació ISO 9001 o si segueixen les normes d’assaig aplicables al vostre producte.

Per a aplicacions exigents, la implementació del control estadístic de processos (SPC) indica el compromís del fabricant amb una qualitat constant. El SPC supervisa els paràmetres de producció en temps real, detectant variacions abans que donin lloc a peces defectuoses.

Escalabilitat des de la prototipació fins a la producció

Aquí és on moltes col·laboracions fracassen: un taller destaca en serveis de mecanitzat de prototips, però troba dificultats quan augmenten els volums. O bé està preparat per a la producció en massa, però no pot justificar els costos de preparació per a petites sèries. Segons JLCCNC, un taller de CNC hauria de créixer al ritme del vostre projecte: poden escalar des de 10 peces fins a 10.000 sense retards per a la reconfiguració d’eines ni subcontratació?

Segons UPTIVE, la fabricació a baix volum és una etapa fonamental per tancar la distància entre la fase de prototipatge i la producció a gran escala. Aquesta etapa permet detectar problemes de disseny, fabricació o qualitat, validar els processos de fabricació i identificar estrangulaments abans de comprometre’s amb comandes massives.

Quan demaneu un pressupost de CNC en línia, avalieu l’escalaritat fent les següents preguntes:

• Realitzen les sèries de producció internament o mitjançant una xarxa de socis?
• Quina és la seva capacitat diària de peces o la disponibilitat de màquines?
• Poden gestionar comandes obertes o entregues programades?
• Com varien els costos per unitat a mesura que augmenten les quantitats?

Criteris d’avaluació prioritaris

En comparar possibles socis, avaluï els següents factors segons l'ordre d'importància:

1. Capacitats de precisió tècnica: Poden mantenir de forma constant les toleràncies que requereixen les vostres peces? Busqui serveis que anunciïn una precisió de ±0,005 mm o millor per a treballs de precisió.
2. Sistemes de gestió de la qualitat: Les certificacions pertinents i els processos d'inspecció documentats eviten escapes de qualitat costoses.
3. Experiència en Materials: L'experiència amb els materials concrets que utilitzeu —ja siguin metalls, plàstics o aliatges exòtics— assegura la selecció adequada de paràmetres de tall i d'eines.
4. Fiabilitat del termini d'entrega: Segons JLCCNC, alguns dels millors serveis de mecanitzat CNC ofereixen un temps d'entrega de 3 a 7 dies per a peces d'alumini o plàstic de baix volum. Verifiqui la disponibilitat de serveis urgents i com gestionen els retards imprevistos.
5. Responsivitat en la comunicació: Pot parlar directament amb enginyers, i no només amb representants comercials? Li donen retroalimentació clara i honesta sobre la fabricabilitat?
6. Camí d'escalabilitat: Confirma que poden donar suport al vostre creixement des de prototips fins a volums de producció sense degradació de la qualitat.
7. Capacitats de suport disseny: Els excel·lents serveis personalitzats de mecanitzat CNC no només demanen fitxers STEP, sinó que també ofereixen retroalimentació DFM i suport per a la prototipació iterativa.

Pressupostos en línia i eficiència de la comunicació

Els fabricants moderns optimitzen el procés d’avaluació mitjançant eines digitals. Segons JLCCNC, les empreses modernes de mecanitzat CNC ofereixen pressupostos immediats en línia, opcions de materials i possibilitat d’introduir les especificacions de toleràncies directament a la seva plataforma. Busqueu plataformes que us permetin pujar fitxers CAD, establir toleràncies, triar acabats i comparar preus de forma instantània.

Els pressupostos de mecanitzat en línia estalvien temps, redueixen els malentesos i faciliten la subministració de peces, fins i tot entre diferents fusos horaris. No obstant això, els pressupostos automàtics haurien de ser seguits d’una revisió tècnica per a peces complexes, per garantir-ne la fabricabilitat.

Segons JUPAICNC, els serveis professionals de mecanitzat CNC han de demostrar una comunicació coherent i transparent durant tots els projectes. Ja sigui per aclarir especificacions tècniques, resoldre possibles problemes o coordinar la logística, una comunicació oberta ajuda a prevenir malentesos.

Trobant el soci adequat per a la vostra aplicació

En concret, per a aplicacions automotrius, els requisits de certificació redueixen significativament les opcions disponibles. Les instal·lacions que disposen de la certificació IATF 16949 demostren disposar dels sistemes de qualitat que els principals fabricants d’equipaments originals (OEM) exigeixen a les seves cadenes d’aprovisionament.

Shaoyi Metal Technology exemplifica els criteris esmentats anteriorment: certificada segons IATF 16949, aplica el control estadístic de processos per garantir una qualitat coherent i és capaç d’escalar sense problemes des de la prototipació ràpida fins a la producció en massa. Els seus serveis de mecanitzat CNC de precisió subministren components d’alta tolerància amb plazos d’entrega tan curts com un dia laborable, responent a la vegada als requisits de qualitat i velocitat que exigeixen els projectes automotrius.

Finalment, verifiqueu l’historial de qualsevol possible soci. Segons la JLCCNC, comproveu les ressenyes de Google, els estudis de cas o les declaracions de clients. Un historial d’entregues puntuals, toleràncies constants i servei d’atenció al client solidari constitueix la prova definitiva de capacitat.

No jugueu a la loteria amb proveïdors de baix cost si la precisió, la puntualitat en les entregues i la responsabilitat són essencials per als vostres requisits de peces mecanitzades per CNC. El soci de fabricació adequat aporta experiència tècnica, suport àgil i capacitats de mecanització de les quals podeu confiar—projecte rere projecte.

Preguntes freqüents sobre peces mecanitzades per CNC

1. Què són les peces de màquines CNC?

Les peces de màquines CNC inclouen tant els components estructurals de la pròpia màquina (bastidor, eix portaherramentes, unitat de control, guies lineals, cargols de boles i sensors de retroalimentació) com els components de precisió fabricats mitjançant fresatge CNC. Els components de la màquina treballen conjuntament per executar les instruccions en codi G, controlant el moviment al llarg de diversos eixos per transformar materials en brut en peces acabades amb toleràncies tan estretes com ±0,005 polzades. Comprendre aquests components ajuda els enginyers a dissenyar peces més fàcils de fabricar i a resoldre eficaçment problemes de qualitat.

2. Quant costa fer una peça mitjançant fresatge CNC?

Els costos de mecanitzat CNC solen oscil·lar entre 50 $ i 150 $ per hora, segons la complexitat de l’equipament i els requisits de precisió. Les tarifes d’instal·lació comencen a 50 $ i poden superar els 1.000 $ per a treballs complexes. Els principals factors que influeixen en el cost són la selecció del material (entre el 30 % i el 70 % del material brut es converteix en residu), la complexitat de la peça, les especificacions de tolerància, els requisits d’acabat superficial i la quantitat de producció. Les peces senzilles d’alumini tenen un cost inferior gràcies a la seva excel·lent maquinabilitat, mentre que els acerats endurits i les toleràncies ajustades augmenten significativament el preu. Fer comandes per lots pot reduir els costos per unitat entre un 70 % i un 90 %, ja que es reparteixen les despeses fixes d’instal·lació.

3. Quina és la diferència entre fresat CNC i tornejat CNC?

El fresat CNC utilitza eines de tall giratòries per eliminar material d'una peça de treball estacionària, el que el fa ideal per a superfícies complexes en 3D, calaixos i geometries no cilíndriques. El tornejat CNC fa girar la peça de treball mentre eines estacionàries la modelen, obtenint acabats superficials superiors en components cilíndrics com eixos, perns i casquets. El fresat destaca en peces amb múltiples característiques que requereixen diversos patrons de forats i contorns, mentre que el tornejat produeix peces rodones de forma més eficient. Molts components complexos necessiten tots dos processos, que els centres moderns de fresat-tornejat poden realitzar en una única posició.

4. Quins materials es poden mecanitzar amb CNC?

El mecanitzat CNC treballa amb metalls com l'alumini (excel·lent maquinabilitat), l'acer, l'acer inoxidable, el llautó, el titani i el coure. També es mecanitzen habitualment plàstics d'enginyeria com el Delrin, el PEEK i el polietilè UHMW. La selecció del material afecta significativament el cost: l'alumini es mecanitza ràpidament amb un desgast mínim de les eines, mentre que l'acer inoxidable experimenta una enduriment per treball durant el tall, el que requereix velocitats més lentes i eines especialitzades. Cada material exigeix paràmetres de tall específics; els materials més durs necessiten velocitats més lentes, però aconsegueixen acabats superficials i propietats mecàniques diferents, adaptats a diverses aplicacions.

5. Com escollir el soci adequat per al mecanitzat CNC?

Avaluar possibles socis en funció de les seves capacitats de precisió tècnica (assoliment coherent de toleràncies), certificacions de qualitat (ISO 9001, IATF 16949 per al sector automobilístic, AS9100 per a l’aeroespacial), coneixement dels materials, fiabilitat en els terminis d’entrega i escalabilitat des de la fase de prototipatge fins a la producció. Cercar tallers equipats amb equips d’inspecció per màquina de mesura de coordenades (CMM), que apliquin el control estadístic de processos (SPC) i que disposin de processos de qualitat documentats. Sol·licitar estudis de cas del vostre sector i verificar-ne l’historial mitjançant ressenyes. Les instal·lacions certificades segons la norma IATF 16949, com ara Shaoyi Metal Technology, demostren els sistemes de qualitat necessaris per a aplicacions automobilístiques exigents, amb terminis d’entrega tan ràpids com un sol dia laborable.
