إزالة الشوائب من ختم المعادن: من التكاليف الخفية إلى الحواف النظيفة

فهم التبر المعدنية وأهميتها في عملية الختم

تخيل هذا السيناريو: تعمل عملية الختم الخاصة بك بسلاسة، وتخرج الأجزاء من المطابقة مظهرها مثالي، ثم يُرفض دفعة كاملة وفقاً لفحص الجودة. والسبب؟ تبر معدنية صغيرة جدًا يقل قياسها عن ملليمتر واحد، والتي تجاهت كشفها بطريقةٍ ما. تُكلّف هذه العيوب التي تبدو تضئيةً غير مهمة، المصنعين ملايين سنوياً بسبب الهدر، وإعادة العمل، ومرتجعات العملاء. إن فهم ما هي التبر ولماذا تتكوّن يُعد الخطوة الأولى نحو القضاء عليها من عملية الإنتاج الخاصة بك.

إذاً، ما هي الشوائب بالضبط؟ في ختم المعادن، يشير مصطلح الشائبة المعدنية إلى الحافة المرتفعة غير المرغوب فيها، أو النتوء الخشن، أو القطعة الصغيرة من المادة التي تبقى ملتصقة بقطعة العمل بعد عمليات الختم. يمكن اعتبارها بقايا خشنة تُترك وراءها عند قطع أو ثقب أو قص المعدن. ويمكن أن تظهر على هيئة نتوءات حادة على طول الحواف المقطوعة، أو مواد متراكبة على الأسطح الفارغة، أو قطع صغيرة ملتصقة ترفض الانفصال بشكل نظيف عن المادة الأصلية.

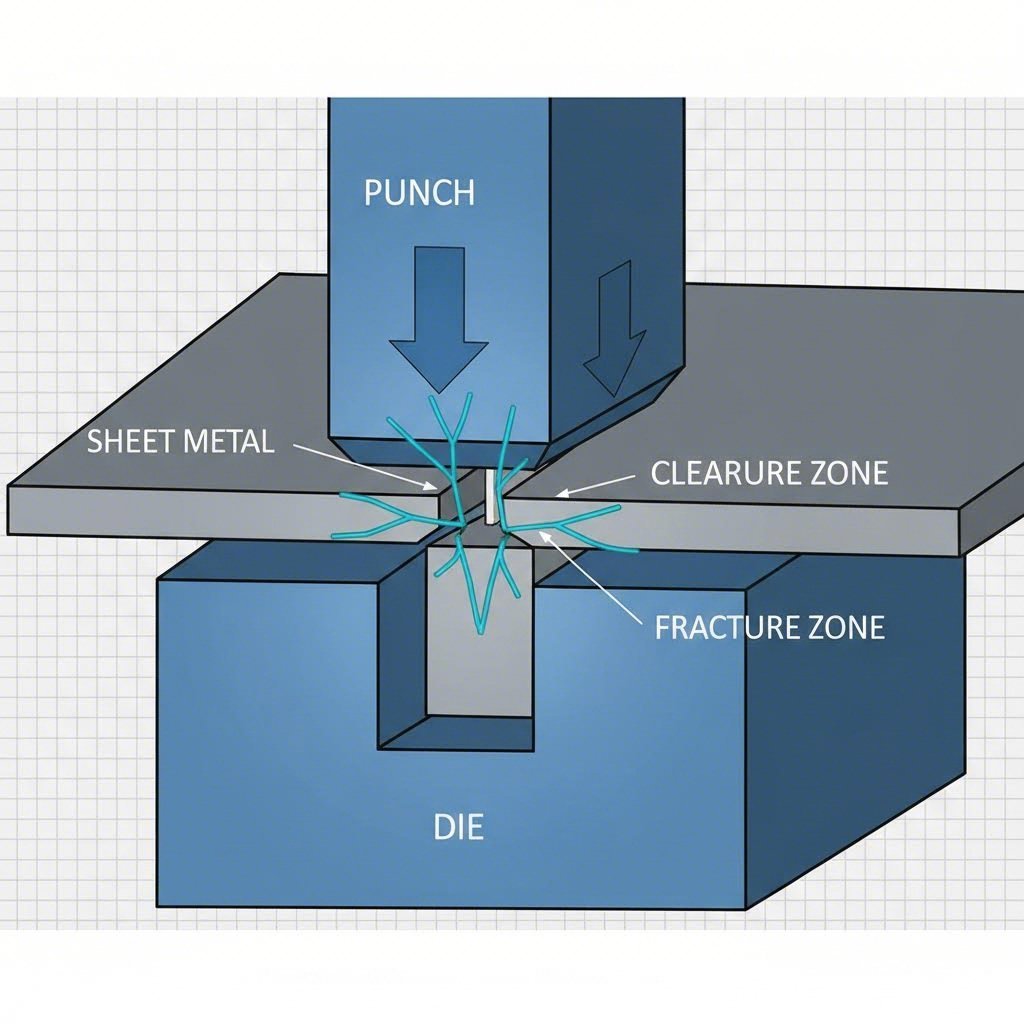

تشريح تكوين الشائبة في عمليات الختم

إن فهم معنى إزالة الشوائب يبدأ من استيعاب كيفية تشكل الشوائب المعدنية في المقام الأول. أثناء عملية القص والقطع، ينزل المثقب داخل القالب، مما يخلق تركيزًا شديدًا للإجهاد عند الحواف المقطوعة. حيث يتعرض المعدن أولاً للتشوه المرن، ثم التشوه اللدن، قبل أن ينكسر أخيرًا على طول منطقة القص.

هنا حيث تصبح الأمور مثيرة للاهتمام. لا يحدث الكسر بشكل فوري عبر كامل سماكة المادة. بل يخترق المثقب المادة جزئيًا خلال الصفائح المعدنية قبل أن يتمزق الجزء المتبقي من المادة. ويؤدي هذا التمزق، مقترنًا بالانسياب اللدن للمعدن، إلى تكوّن الحواف المرتفعة المميزة التي نسميها الشوائب (الحُدبة). وتعتمد كل من حجم وشكل شوائب المعدن على عدة عوامل منها فتحة القالب، وحدّة المثقب، وخصائص المادة، وسرعة المكبس.

عندما تكون فتحة القالب ضيقة جدًا، تتعرض المادة المعدنية لضغط زائد يؤدي إلى قص ثانوي وتكوين شوائب أكبر. وعلى العكس، فإن الفتحة الزائدة تسمح بدخول المادة إلى الفجوة قبل حدوث الكسر، ما يؤدي إلى تكوّن شوائب ملتفة على جانب القالب من القطعة.

لماذا تسبب الشوائب المجهرية حتى مشكلات كبيرة

قد تتساءل لماذا تتطلب مثل هذه العيوب الصغيرة الكثير من الاهتمام. الحقيقة هي أن المعادن المبروزة تسبب مشكلات متتالية طوال عمليات التصنيع واستخدام المنتجات النهائية. حتى البروزات المجهرية يمكن أن تؤدي إلى تدهور جودة المنتج، وتقوض السلامة، وتزيد من تكاليف الإنتاج بشكل كبير.

تشمل العواقب الرئيسية للبروزات في الأجزاء المطبوعة ما يلي:

• مخاطر السلامة: يمكن أن تسبب حواف البروزات الحادة قطوعًا وجرحًا لعمال التجميع الذين يتعاملون مع الأجزاء. وفي المنتجات الاستهلاكية، تمثل خطر إصابة للمستخدمين النهائيين.
• مشاكل التجميع: قد لا تنfits الأجزاء التي تحتوي على بروزات بشكل صحيح في الوحدات، مما يؤدي إلى التصاقها، أو عدم المحاذاة، أو منع تركيب المكونات بالكامل.
• مشاكل التصاق الطلاء: يصعب على الدهانات والطلاء البودرة والتغليف المعدني الالتصاق بشكل موحد على حواف البروزات، مما يؤدي إلى فشل مبكر في الطلاء وتآكل المعدن.
• عيوب جمالية: تقلل البروزات المرئية من الجودة المدركة للمنتجات النهائية، مما قد يؤثر سلبًا على سمعة العلامة التجارية ورضا العملاء.
• الأعطال الكهربائية والميكانيكية: في التطبيقات الدقيقة، يمكن أن تتسبب الشوائب في حدوث دوائر قصيرة، أو تعيق الإغلاق السليم، أو تخلق نقاط تركيز إجهاد تؤدي إلى فشل بسبب التعب.

وبالإضافة إلى هذه الآثار المباشرة، تتزايد التكاليف الخفية بسرعة. فتتباطأ العمليات اللاحقة عندما يضطر العمال إلى التعامل مع القطع بحذر لتجنب الإصابات. وتساهم عمليات التنظيف الثانوية من الشوائب في زيادة تكاليف العمالة والمعدات وأوقات الدورة. كما أن شكاوى العملاء والإرجاعات تقوض هامش الربح وتُضعف العلاقات مع الحسابات الرئيسية.

الخبر الجيد؟ بمجرد فهمك للآليات التي تكمن وراء تكوّن الشوائب، يمكنك تنفيذ استراتيجيات موجهة لإيقافها عند المصدر، أو إزالتها بكفاءة عندما لا يكون الوقاية ممكنة.

تشخيص أسباب الشوائب من خلال التحليل المنظم

عندما تواجه وجود حافة خشنة (burr) في عملية ختم المعادن، فقد تكون ردة فعلك الأولى هي إزالتها ببساطة والمضي قدمًا. ولكن التعامل مع الحواف الخشنة كعُيوب منعزلة بدلاً من اعتبارها أعراضًا لمشاكل كامنة في العملية يؤدي إلى تكرار المشكلات وازدياد التكاليف. والمفتاح الحقيقي للقضاء على الحواف الخشنة يكمن في تشخيص الأسباب الجذرية من خلال الملاحظة الدقيقة والتحليل المنظم.

انظر إلى الحواف الخشنة على أنها محاولة من عملية الختم للتواصل معك. فكل خاصية في حافة خشنة تحكي قصة عن الخطأ الذي حدث أثناء عملية القطع. ومن خلال تعلُّم قراءة هذه المؤشرات، يمكنك تحديد التعديلات الدقيقة المطلوبة لمنع التكرار بدلًا من ملاحقة الأعراض بلا نهاية.

قراءة خصائص الحافة الخشنة لتحديد الأسباب الجذرية

إن موقع الحافة الخشنة وحجمها واتجاهها ومظهرها على المعدن يوفِّر معلومات تشخيصية قيِّمة. قبل إجراء أي تغييرات على العملية، خذ وقتك لفحص أجزاء المعدن التي تحتوي على حواف خشنة بعناية ووثِّق ما تلاحظه.

موقع الحافة الخشنة هو مؤشرك الرئيسي الأول. إن ظهور الحواف الخشنة (Burrs) على جانب المثقب (الجانب الذي يدخل منه المثقب) يشير عادةً إلى مشاكل مختلفة عن تلك التي تظهر على جانب القالب (حيث يخرج المثقب). فغالبًا ما تدل الحواف الخشنة على جانب المثقب على تآكل حواف القطع أو عدم اختراق كافٍ للمثقب، في حين تشير الحواف الخشنة على جانب القالب غالبًا إلى زيادة فجوة القالب أو سحب المادة إلى الفجوة قبل حدوث الكسر.

حجم الحافة الخشنة وارتفاعها يكشفان شدة المشكلة الأساسية. فبشكل عام، تشير الحواف الخشنة الأكبر إلى مشاكل أكبر في الفجوة أو أدوات قطع مهترئة بشدة. وعندما تلاحظ زيادة تدريجية في ارتفاع الحافة الخشنة خلال دورة إنتاج، فإن هذا النمط يشير بقوة إلى تآكل الأداة وليس إلى خلل في الإعداد.

اتجاه الحافة الخشنة والانقلاب تساعد الخصائص في تحديد الأسباب المحددة. فالحافة المدلفنة التي تنثني عائدَة نحو سطح المادة ناتجة عادةً عن زيادة الفراغ، في حين أن الحواف الحادة البارزة تشير غالبًا إلى ظروف فراغ ضيق. وقد تدل الأنماط غير المتسقة للحواف حول محيط القطعة على عدم اتساق القالب أو توزيع غير متساوٍ للفراغ.

تحسين فراغ القالب حسب سمك المواد المختلفة

يمثل فراغ القالب العامل الأكثر أهمية الذي يؤثر على تكوّن الحواف في عمليات الختم. ويشير هذا الفراغ إلى الفجوة بين حواف المثقب والقالب، ويُعبّر عنه عادة كنسبة مئوية من سمك المادة لكل جانب.

إذًا، ما هو المدى المثالي للمسافة الفاصلة؟ تعتمد الإجابة على نوع وسمك المادة، ولكن توجد إرشادات عامة تُعد نقطة بداية جيدة. بالنسبة للصلب الطري، تتراوح المسافة الفاصلة المثالية عادةً بين 5٪ و10٪ من سماكة المادة لكل جانب. وقد تحتاج المواد الألين مثل الألومنيوم إلى مسافات فاصلة أكبر قليلاً تتراوح بين 8٪ و12٪، في حين أن المواد الأقسى مثل الصلب المقاوم للصدأ غالبًا ما تؤدي أداءً أفضل مع مسافات فاصلة أضيق تبلغ حوالي 4٪ إلى 8٪.

عندما تكون المسافة الفاصلة ضيقة للغاية، تظهر عدة مشكلات. تتعرض حواف القص في المثقب والقالب لارتداء متسارع، مما يقلل عمر الأداة بشكل كبير. كما تتعرض المادة لضغط زائد وقص ثانوي، ما يؤدي إلى تكوّن حُشوش أكبر وأسطح قطع أكثر خشونة. وستلاحظ أيضًا زيادة في متطلبات القوة (الطنية) واحتمالية حدوث كسر في المثقب.

يؤدي التخليص الزائد إلى مجموعة من التحديات الخاصة به. حيث يتم سحب المادة إلى الفجوة قبل أن تنكسر، مما يُنتج تدحرجًا ملحوظًا وتشكل حافات خشنة أكبر على حواف المعدن. كما يتأثر دقة الأبعاد النهائية للقطعة سلبًا لأن المادة تمتد بدلًا من أن تنفصل بشكل نظيف. وتتدهور جودة الحافة مع زيادة الميل والخشونة في منطقة القطع.

استخدم الجدول التشخيصي التالي لتحديد أسباب الحواف الخشنة بشكل منهجي وتنفيذ إجراءات تصحيحية مستهدفة:

صفة الحافة الخشنة	السبب المحتمل	الإجراء التصحيحي الموصى به
حافة خشنة كبيرة ذات تدحرج على جانب القالب	تخليص زائد في القالب	قلل التخليص؛ تحقق من تآكل القالب؛ تأكد من مقاس القالب الصحيح
حافة خشنة بارزة حادة على جانب المثقب	تخليص ضيق أو مثقب باهت	زِد التخليص قليلًا؛ حدّد أو استبدل المثقب
تزيد الشوائب تدريجيًا طوال عملية الإنتاج	تآكل الأداة التدريجي	تنفيذ جدول صيانة وقائي للصقل؛ التحقق من صلادة المادة
شوائب غير متسقة حول محيط القطعة	عدم اتساق القالب أو الفتحات غير المتكافئة	إعادة محاذاة مجموعة القوالب؛ والتحقق من تساوي الفتحات على جميع الجوانب
شوائب فقط على خصائص معينة	تآكل موضعي أو تلف	فحص وإصلاح أقسام المثقب/القالب المتضررة
شوائب مفرطة مع تمزق المادة	حواف قطع مستهلكة بشدة	أعد صقل القالب أو استبدله فورًا
تَشَكُّل حُوافٍ مع تغير في اللون أو علامات حرارة	تشحيم غير كافٍ أو سرعة زائدة	حسّن التزييت؛ قلل سرعة المكبس؛ تحقق من حدوث الالتصاق
حواف مصحوبة بسحب الشظايا	مسافة القص غير كافية أو حافة القالب مستهلكة	اضبط المسافة؛ أضف خصائص لاحتفاظ الشظايا؛ اشحن حافة القالب

تذكر أن تشخيص الحواف على المعادن يتطلب النظر في عدة عوامل في آنٍ واحد. قد يكون للعَرَض الواحد عدة أسباب محتملة، لذا استخدم عملية الاستبعاد بالتحقق من الأسباب الأكثر احتمالاً أولاً. وثّق ملاحظاتك والإجراءات التصحيحية التي تثبت نجاعتها، وابنِ قاعدة معرفية مؤسسية تُسرّع جهود استكشاف الأخطاء وإصلاحها في المستقبل.

بعد فهم واضح لما يسبب مشكلات الحواف لديك، تكون الآن مُزوَّدًا بأساليب وقائية موجهة تعالج المشكلات من مصدرها بدلًا من مجرد علاج الأعراض بعد ظهورها.

استراتيجيات الوقاية من خلال تصميم القوالب والتحكم في العمليات

الآن بعد أن أصبح بإمكانك تحديد الأسباب التي تؤدي إلى تكون الحدبات (الشرفات) في عملية الختم الخاصة بك، يبرز السؤال الطبيعي التالي: كيف يمكنك منعها من التكون منذ البداية؟ وعلى الرغم من أن إزالة الحدبات من المعادن تظل ضرورية في العديد من التطبيقات، فإن استراتيجيات الوقاية توفر عوائد أعلى بكثير على الاستثمار. فكّر في الأمر بهذه الطريقة: كل حدبة تمنعها هي حدبة لن تحتاج أبدًا إلى إزالتها أو فحصها أو القلق بشأن وصولها إلى العميل.

إن النهج الأكثر فاعلية لإزالة الحدبات من الصفائح المعدنية يبدأ في الواقع قبل حدوث أي عملية إزالة للحدبات. ومن خلال تحسين تصميم القوالب، والتحكم في معايير العملية، والحفاظ على الأدوات بشكل سليم، يمكنك تقليل تكوّن الحدبات بشكل كبير عند المصدر. دعونا نستعرض الاستراتيجيات الوقائية التي تحقق أكبر تأثير على جودة الحافة.

مبادئ تصميم القوالب التي تقلل من تكوّن الحدبات

يُعد تصميم القالب الخاص بك هو الأساس للإنتاج الخالي من الحدبات. بمجرد تصنيع القالب، تصبح مقيّدًا بخصائص أداء معينة لا يمكن التغلب عليها بأي قدر من التعديلات في العملية. إن إنجاز التصميم بشكل صحيح منذ البداية يُحقق فوائد طوال عمر الأداة بالكامل.

تحسين فجوة المثقب إلى القالب يُعتبر من أقوى أدواتك التصميمية للتحكم في تكوّن حدبات القطع المعدنية. وكما نُوقش سابقًا، فإن الفجوة الضيقة جدًا أو الواسعة جدًا كلاهما يسبب مشكلات. والهدف هو إيجاد النقطة المثالية التي ينفصل فيها المعدن بعملية قص نظيفة مع أقل تشوه بلاستيكي ممكن. بالنسبة لمعظم التطبيقات، ابدأ بالإرشادات الخاصة بنوع المادة ثم قم بالضبط الدقيق بناءً على نتائج التجارب.

هندسة حافة القطع يؤثر بشكل كبير على نظافة انفصال المادة. إذ تُنتج الحواف الحادة والمُصممة بشكل مناسب كسورًا نظيفة مع تكوّن حدبات ضئيلة للغاية. وعليك أن تأخذ هذه العوامل الهندسية في الاعتبار أثناء تصميم القالب:

• نصف قطر الحافة: الحفاظ على حواف القطع ذات نصف القطر الأدنى. فالتقريب البسيط الناتج عن التآكل يزيد من حجم الحافة بشكل كبير.
• زاوية القص: يدرَج القص على سطح المثقب يقلل من قوة القطع اللحظية ويمكن أن يحسن جودة الحافة. عادةً، يعمل ميل من 1 إلى 3 درجات بشكل جيد مع معظم المواد.
• طول السطح المستوي: تؤثر المنطقة المستوية المجاورة لحافة القطع على تدفق المادة. يجب تحسين طول السطح المستوي بناءً على سمك ونوع المادة.

تحسين تدفق المواد يتعلق بكيفية تحرك المعدن أثناء عملية الختم. عندما يتدفق المعدن بسلاسة وبشكل متوقع، تبقى الحواف الدنيا ضئيلة. وتشمل الميزات التي تعزز تدفقًا منتظمًا للمواد توزيعًا مناسبًا لضغط الماسك، وتوفير مساحة كافية لإخراج القطعة في فتحة القالب، وموازنة قوى القطع حول محيط القطعة.

ضع في اعتبارك تسلسل العمليات في القوالب التقدمية أيضًا. يمكن أن يؤدي وضع عمليات القص الشديدة بعد عمليات الثقب الأخف إلى تقليل التشوه وتكوين الحافة المبروزة (البار). وبالمثل، يمكن أن يساهم إجراء عمليات تشذيب صغيرة بعد القص الخشن في إزالة الحواف المبروزة داخل القالب نفسه، مما يستبعد الحاجة تمامًا إلى عمليات إزالة الحواف الإضافية.

معلمات العملية التي تتحكم في جودة الحافة

حتى مع وجود قالب مصمم بشكل مثالي، يمكن أن تؤدي المعلمات غير السليمة للعملية إلى نتائج مخيبة للآمال. إن العلاقة بين الطنين (القوة)، والسرعة، والتشحيم تُشكل نظامًا معقدًا حيث يؤثر كل متغير على الآخرين. ويساعد فهم هذه التفاعلات في ضبط الإعدادات المثلى بدقة.

إعدادات الطنين يجب أن توفر الإعدادات قوة كافية لقص المادة بسلاسة دون تجاوز مفرط. فعدم كفاية القوة يؤدي إلى قطع غير كامل، وتمزق المادة، وتكوّن حافات بارزة مفرطة. أما زيادة القوة أكثر من اللازم فتسرّع من استهلاك الأداة وقد تتسبب في تلف القالب. استخدم النهج التالي:

• احسب متطلبات الطُنّية النظرية بناءً على مقاومة القص للمواد، والسمك، وطول محيط القطع.
• أضف عامل أمان يتراوح بين 20٪ و30٪ لمراعاة تباين المواد وارتداء الأداة.
• راقب الطُنّية الفعلية أثناء الإنتاج وحقق في الانحرافات الكبيرة عن القيمة الأساسية.

سرعة الشوط تؤثر على تكوين الحافة من خلال تأثيرها على معدل تشوه المادة وتوليد الحرارة. تزيد السرع العالية من معدلات التشوه، مما قد يحسن القص لبعض المواد ولكنها تسبب مشكلات في مواد أخرى. يؤدي تراكم الحرارة عند السرع الأعلى إلى تليين المادة موضعياً، ما قد يزيد من حجم الحافة. بشكل عام، ابدأ بسرع معتدلة وقم بالتعديل بناءً على النتائج الملاحظة.

تشحيم يقلل من الاحتكاك بين الأداة وقطعة العمل، مما يحسن تدفق المادة ويقلل من توليد الحرارة. يُطيل التزييت المناسب عمر الأداة مع تحسين جودة الحافة في الوقت نفسه. انتبه إلى نوع المزلق وطريقة التطبيق وتوحيد التغطية. قد يؤدي عدم كفاية التزييت حتى على جزء صغير من محيط القطع إلى حدوث مشاكل محلية في التشطيب الحافة.

فيما يلي استراتيجيات الوقاية الرئيسية مرتبة حسب تأثيرها النموذجي في تقليل الشرائط:

• الحفاظ على حواف القطع الحادة: غالبًا ما يؤدي هذا العامل الوحيد إلى التحسن الأكثر وضوحًا في جودة الحافة.
• تحسين فتحة القالب: تمنع الفتحة المناسبة المتناسبة مع نوع المادة وسمكها السبب الجذري لأغلب الشرائط.
• التأكد من التزييت الكافي: يقلل التزييت المنتظم والمناسب من تكون الشرائط المرتبطة بالاحتكاك.
• ضبط إعدادات الطنين: يضمن توفير القوة الكافية قصًا نظيفًا بدلًا من المسح أو التمزق.
• تعديل سرعة الشوط: قم بمواءمة السرعة مع خصائص المادة وتصميم الأداة.
• التحقق من محاذاة القالب: تؤدي سوء المحاذاة إلى تفاوت في الفجوة وتشكل شوائب غير متساوية حول الأجزاء.

جداول صيانة المثاقب والأدوات القالبية

حتى أفضل تصميم للقالب وأفضل المعلمات التشغيلية لا يمكنها التغلب على أدوات القطع البالية. مع فقدان حواف القطع لحدتها، تزداد عملية تكوين الشوائب تدريجيًا. ويُعد إعداد جداول صيانة مناسبة والتقيد بها أمرًا ضروريًا للحفاظ على الأداء الأمثل لأدواتك.

تتبع العلاقة بين تآكل الأداة وتكوين الشوائب نمطًا يمكن التنبؤ به. فالتقاطعات الجديدة والحادة تنتج شوائب ضئيلة جدًا. ومع تآكل الحواف، تزداد حجم الشوائب تدريجيًا. وفي النهاية، تتجاوز الشوائب الحدود المقبولة، مما يستدعي صيانة الأداة. والمفتاح هو إجراء الصيانة قبل أن تفشل الأجزاء في اجتياز متطلبات الجودة.

فترات الشحذ الوقائية يجب أن يستند إلى عدد المرات المستخدمة، وخصائص التآكل للمواد، واتجاهات الشقوق الملحوظة. تتبع قياسات الشقوق أثناء الإنتاج واربطها باستخدام الأدوات. تساعدك هذه البيانات على تحديد الفترات المثلى لإعادة الشحذ بهدف تعظيم عمر الأداة مع الحفاظ على الجودة.

بروتوكولات التفتيش اكتشف المشكلات قبل أن تؤثر على الإنتاج. فحص حواف القطع بانتظام باستخدام التكبير للبحث عن علامات البلى أو التقشر أو التصاق المعادن. تحقق من الفراغات في عدة نقاط حول محيط القطع. تأكد من أن مكونات القالب تحتفظ بالمحاذاة الصحيحة بعد التعامل معها وإعدادها.

مواصفات إعادة الطحن تؤكد استعادة الأدوات لأدائها الأصلي بعد عملية الشحذ. قم بإنشاء وتوثيق معايير الطحن الصحيحة، بما في ذلك نوع العجلة، ومعدلات التغذية، ومتطلبات التشطيب. قم بإزالة كمية كافية من المادة للتخلص من جميع آثار البلى مع الحفاظ على الدقة البعدية. بعد إعادة الطحن، تحقق من أن الفراغات تظل ضمن المواصفات المحددة، لأن إزالة المادة تغير العلاقة بين المكونات.

من خلال تنفيذ هذه الاستراتيجيات الوقائية بشكل منهجي، فإنك تُنشئ نهجًا استباقيًا لإدارة الشوائب يقلل من العيوب عند المصدر. ومع ذلك، فإن خصائص المواد تلعب أيضًا دورًا كبيرًا في طبيعة الشوائب، وتتطلب المعادن المختلفة أساليب مخصصة لتحقيق نتائج مثالية.

أساليب محددة حسب المادة لإدارة الشوائب

إليك أمرًا كثير من عمليات الختم تغفله: إن الفتحة المحددة للقالب والإعدادات العملية التي تُنتج أجزاءً جميلة خالية من الشوائب في الصلب الطري يمكن أن تسبب مشكلات جسيمة من الشوائب المعدنية عند التحول إلى الألومنيوم أو الفولاذ المقاوم للصدأ. فكل مادة تجلب خصائص فريدة إلى عملية الختم، وفهم هذه الاختلافات أمر ضروري لتحقيق أجزاء مُزالَة الشوائب من الصلب وغيرها من المكونات ذات الحواف النظيفة باستمرار.

لماذا تُعد المادة مهمة بهذا القدر؟ عندما يهبط المثقب ويبدأ في القص خلال القطعة، فإن خصائص المعدن تحدد كيف تشوهت المادة وكيف تنكسر وتتفرق. فالمواد المطيلة تتصرف بشكل مختلف جدًا عن المواد الصلبة الهشة. كما أن خصائص التصلب الناتج عن العمل تؤثر على جودة الحافة طوال دورة الإنتاج. بل إن التوصيل الحراري يلعب دورًا أيضًا من خلال التأثير على تراكم الحرارة في منطقة القطع. دعونا نستعرض كيفية تعديل منهجكم ليتناسب مع أكثر مواد الختم شيوعًا.

كيف تؤثر خصائص المادة على خصائص الحافة المبروزة

والألمنيوم تُشكل تحديات فريدة بسبب طولها العالي ومقاومتها القصية المنخفضة نسبيًا. عند ختم الألومنيوم، تميل المادة إلى الاستطالة والانسياب بدلًا من الانكسار النظيف. ويؤدي هذا السلوك إلى تكوّن حافات بارزة أكبر وأكثر وضوحًا مقارنةً بالفولاذ ذي السماكة المكافئة. كما أن الطبيعة اللينة للألومنيوم تعني أن معدن الحافة يمكن أن ينتشر ويلتصق بأسطح الأداة، ما يؤدي إلى تراكم يُضعف جودة الحافة مع مرور الوقت.

لمكافحة تكوّن الحدبات في الألومنيوم، ستحتاج عادةً إلى فجوات قص أكبر مما تستخدمه مع الصلب. الفجوة المتزايدة تسمح للمادة بالانكسار قبل حدوث تشوهات بلاستيكية مفرطة. ويصبح استخدام الأدوات الحادة أكثر أهمية، لأن الحواف البالية تسمح بجريان الألومنيوم بدلاً من القص. ويشعر العديد من العاملين في الختم أيضًا أن تقليل سرعة الضربة يساعد في التحكم بالحدبات الناتجة عن الألومنيوم من خلال تقييد توليد الحرارة وتدفق المادة.

الفولاذ المقاوم للصدأ يخلق مشكلات مختلفة تمامًا. هذه العائلة من السبائك تتصلب بسرعة أثناء التشوه، ما يعني أن المادة تزداد صلابة تدريجيًا كلما تم ختمها. وتتعرض منطقة القطع لتركيز شديد للإجهاد، ويمكن للطبقة المتصلبة بالعمل أن تسبب أنماط كسر غير منتظمة وحدبات غير متسقة. بالإضافة إلى ذلك، فإن المقاومة الأعلى للصلب المقاوم للصدأ تُسَرِّع من تآكل الأداة، ما يجعل جداول الصيانة أكثر تعقيدًا.

غالبًا ما تكون الفجوات الأضيق أكثر فعالية مع الفولاذ المقاوم للصدأ، وعادة ما تتراوح بين 4٪ إلى 8٪ لكل جانب. وتقلل الفجوة المخفضة من منطقة التشوّه اللدن حيث يحدث التصلب بالتشكل. ويصبح التزييت المناسب ضروريًا تمامًا نظرًا لأن الفولاذ المقاوم للصدأ يميل إلى التصاق السطوح عندما لا تُضبط الاحتكاكات بشكل كافٍ. وعندما تكون المعالجة اللاحقة ضرورية، فإن التنظيف الكهربائي للفولاذ المقاوم للصدأ يُعد حلاً ممتازًا لإزالة الحدبات مع تحسين مقاومة التآكل وجودة السطح في آنٍ واحد.

النحاس والنحاس تواجه نفس تحديات قابليّة التشويه التي تواجهها الألومنيوم ولكن مع إضافة خصائصها الخاصة. فهذه المواد لينة جدًا ومعرّضة للتمدد والانزلاق، كما أنها تتصلب بالتشكل بدرجة معتدلة. وتساعد الموصلية الحرارية الممتازة للنحاس في تبديد الحرارة من منطقة القطع، مما قد يفيد بالفعل في جودة الحافة خلال العمليات عالية السرعة. ومع ذلك، فإن ليونة هذه المعادن تعني أن الحدبات قد تنطوي وتُصبح صعبة الرؤية بالعين المجردة.

الفولاذ ذو القوة العالية تشمل درجات HSLA، ثنائية الطور، ومارتنزيتيك التي تدفع الأدوات إلى حدودها القصوى. تتطلب صلابة وقوة هذه المواد الشديدة بناءً قوالب قوية ودرجات فولاذ أداة ممتازة. تكون الحواف الناتجة من الفولاذ عالي القوة أصغر حجمًا ولكنها أكثر حدة وصلابة، مما يجعلها خطيرة بشكل خاص عند التعامل معها ومشكلة في العمليات اللاحقة. تنخفض عمر الأداة بشكل كبير مقارنة بالفولاذ اللين، مما يستدعي فترات صيانة أكثر تكرارًا.

تعديل نهجك عند العمل بالفولاذ المقاوم للصدأ والألومنيوم

عندما تعمل بمواد صعبة كهذه، فإن اتباع نهج منهجي لضبط المعاملات يمنع التجربة والخطأ المكلفة. يلخص الجدول التالي الإعدادات الموصى بها والاعتبارات للمواد الكبس الشائعة:

نوع المادة	اتجاهات التخريم	المسافة الموصى بها (٪ من السُمك لكل جانب)	اعتبارات خاصة
الفولاذ الطري	حواف معتدلة؛ سلوك يمكن التنبؤ به	5٪ إلى 10٪	مادة أساسية جيدة؛ تعمل الأدوات القياسية بشكل ممتاز
الألومنيوم (السلسلة 1000-6000)	حواف كبيرة ومتدحرجة بسبب المطيلية العالية	8% إلى 12%	استخدم أدوات حادة؛ قلل السرعة؛ واحذر من تراكم المادة على الأدوات
الفولاذ المقاوم للصدأ (سلسلة 300)	حواف مُصلبة بالتشوه الميكانيكي؛ أنماط كسر غير منتظمة	4% إلى 8%	تزييت ضروري؛ فكر في التلميع الكهربائي للتشطيب
الفولاذ المقاوم للصدأ (السلسلة 400)	أكثر صلابة وهشاشة من السلسلة 300	5% إلى 8%	تتطلب فولاذ أدوات عالي الجودة؛ راقب تقشر الحواف
النحاس	بروزات لينة ومتداخلة تطوى فوق بعضها	8% إلى 12%	تبدد حرارة ممتازة؛ انتبه للبروزات المخفية والمطوية
نحاس	مرونة معتدلة؛ بعض التصلب بالتشكل البارد	6% إلى 10%	قد تكون الشرايد حادة؛ قابلية جيدة للتشغيل في العمليات الثانوية
الصلب عالي القوة (HSLA)	شرائط صغيرة وحادة وصلبة	4% إلى 7%	تآكل أسرع للأداة؛ يُعد استخدام مواد قوالب ممتازة أمراً ضرورياً
الصلب عالي القوة المتطور	شرائط صغيرة جداً ولكنها صلبة للغاية	3% إلى 6%	قد يتطلب أدوات كربيد؛ فترات صيانة قصيرة

بخلاف تعديلات التسليق، فكر في هذه الاستراتيجيات الخاصة بالمواد لتحقيق حواف منزوعة البارد باستمرار:

• بالنسبة للألومنيوم: استخدم مزلقات متخصصة للختم من الألومنيوم تمنع التصاق المواد. فكر في استخدام أدوات مطلية بالكروم أو DLC لتقليل التصاق المادة.
• بالنسبة للصلد المقاوم للصدأ: استخدم مزلقات شديدة الضغط مكلورة أو مكبرتة. نفّذ فترات أقصر لإعادة الشحذ وفكّر في تنظيف الفولاذ المقاوم للصدأ كهربائيًا عندما تكون جودة السطح ومقاومة التآكل أمراً مهمًا.
• بالنسبة لسبائك النحاس: افحص الأجزاء بعناية للبحث عن بروز مطوي قد تفوته الفحوصات البصرية. تعمل التشطيب بالتدوير أو الاهتزاز بشكل جيد مع هذه المواد اللينة.
• بالنسبة للفولاذ عالي القوة: استثمر في فولاذ أدوات عالي الجودة مثل الدرجات M2 أو M4. توقع أن تكون عمر الأداة أقصر بنسبة 30% إلى 50% مقارنة بالفولاذ المعتدل

إن فهم كيفية استجابة المواد المختلفة لعمليات الختم يمكّنك من إجراء تعديلات مستنيرة قبل حدوث المشكلات. ومع ذلك، حتى مع الإعدادات المُثلى الخاصة بكل مادة، يظل تكوّن الحدبات أمرًا لا مفر منه في العديد من التطبيقات. وعندما لا يكون الوقاية كافية، تصبح خطوة اختيار الطريقة المناسبة لإزالة الحدبات هي قرارك الحاسم التالي.

مقارنة شاملة لطرق إزالة الحدبات

إذًا قمت بتحسين تصميم القالب الخاص بك، وضبطت معايير العمليات، واخترت فجوات مناسبة للمواد. ومع ذلك، ما زالت تظهر حدبات على بعض الأجزاء. فماذا الآن؟ الحقيقة هي أن إزالة الحدبات تظل خطوة ضرورية في العديد من عمليات الختم، ويمكن أن يعني اختيار الطريقة الصحيحة لإزالة حدبات المعادن الفرق بين إنتاج مربح وخسارة كبيرة في الأموال بسبب عمليات ثانوية غير فعّالة.

ها هي النقطة التي يُخطئ فيها العديد من المصنّعين: فهم يقيّمون طرق إزالة الحدبات بشكل منفصل، مع التركيز على تقنية واحدة فقط دون النظر في المجموعة الكاملة للخيارات المتاحة. غالباً ما يؤدي هذا المنظور الضيق إلى خيارات دون المستوى الأمثل، إما من حيث التكلفة المرتفعة، أو الجودة غير المتسقة، أو عدم القدرة على مجاراة متطلبات الإنتاج. دعونا نفحص كل أسلوب رئيسي لإزالة الحدبات لنتمكن من اتخاذ قرارات مستنيرة حقاً تناسب تطبيقاتك الخاصة.

طرق إزالة الحدبات الميكانيكية للإنتاج عالي الحجم

عند الحاجة لمعالجة مئات أو آلاف القطع في الساعة، فإن الطرق الميكانيكية لإزالة الحدبات توفر عادةً أفضل توازن بين الإنتاجية والاتساق وفعالية التكلفة. تعتمد هذه العمليات على التلامس الفعلي بين القطعة ووسائط كاشطة أو أدوات لإزالة الحدبات معدناً بمعدن.

التقليب (التشطيب بالبرميل) يبقى أحد أكثر الأساليب استخدامًا على نطاق واسع لإزالة الشوائب من الأجزاء المطبوعة. تُحمّل الأجزاء في برميل دوار مع وسائط كاشطة ومادة سائلة. وخلال دوران البرميل، تتدحرج الأجزاء ضد بعضها البعض ومع الوسائط، مما يؤدي تدريجيًا إلى إزالة الشوائب وتحسين حالة السطح. تكون العملية بسيطة ورخيصة نسبيًا وتتعامل بكفاءة مع كميات كبيرة من الدفعات. لكن يمكن أن يتسبب التدحرج في تلف الأجزاء الحساسة نتيجة الاصطدام بينها، كما أن دقته محدودة نظرًا لتعرض جميع الأسطح لعلاج متشابه.

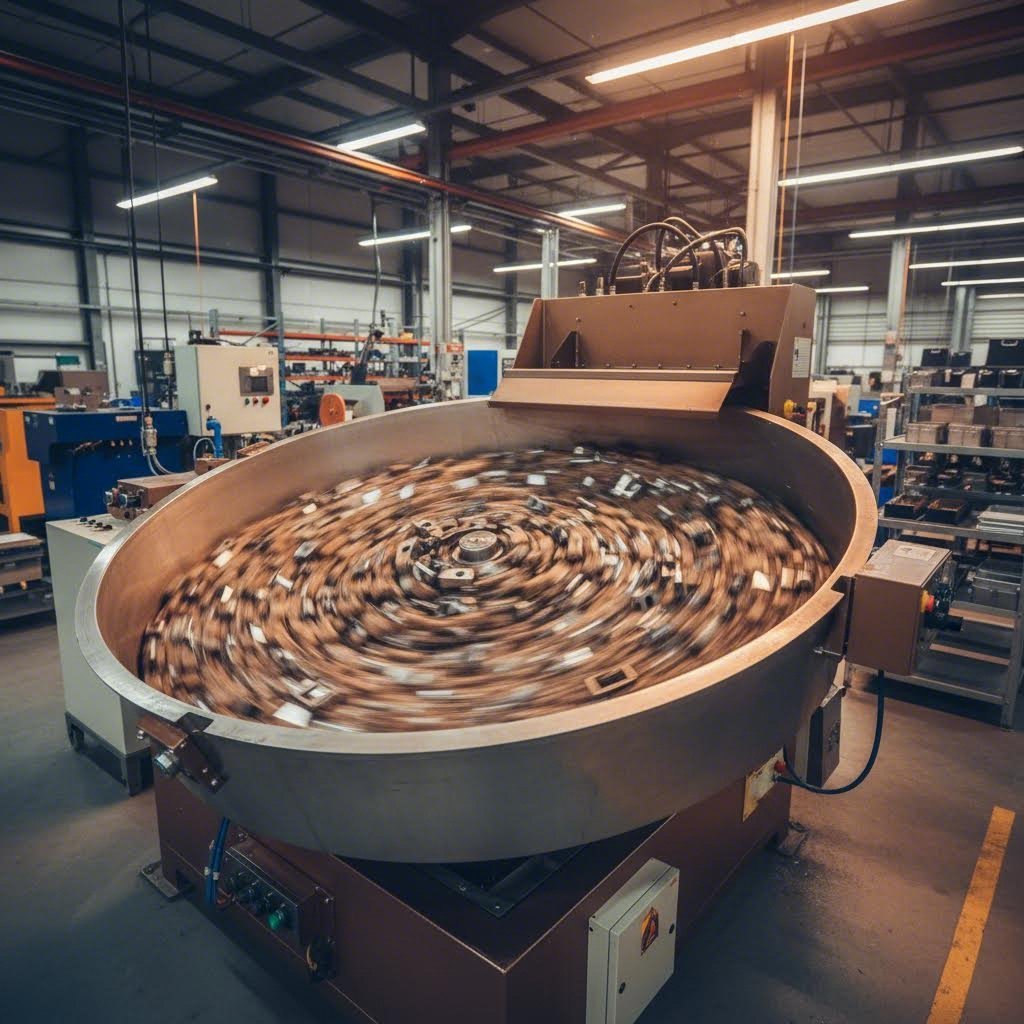

التشطيب الاهتزازي يتبع نهجًا أكثر لطفًا ويناسب الأجزاء المطبوعة الرقيقة بشكل أفضل. بدلاً من التدحرج، تهتز الأجزاء مع الوسائط معًا داخل وعاء أو حوض على شكل قاع مزخرف. ويُنتج هذا الاهتزاز حركة احتكاك لطيفة تزيل الشوائب مع تقليل خطر إتلاف القطع. ستحصل على نتائج أكثر اتساقًا مقارنة بالتدوير، كما أن هذه العملية تتكيف مع نطاق أوسع من هندسات القطع. ما هو الثمن؟ عادةً تكون أوقات الدورات أطول، وتكاليف المعدات أعلى من أنظمة التدوير الأساسية.

طحن وصنفرة الحزام تقدم دقة لا يمكن لأي طريقة من طرق التشطيب الجماعي تحقيقها. تمر القطع عبر أحزمة كاشطة متحركة تقوم بإزالة الشوائب على طول الحواف المحددة. تعمل هذه الطريقة المستهدفة بكفاءة عالية مع القطع المسطحة المطبوعة حيث تظهر الشوائب على طول حواف متوقعة. ويمكن دمج أنظمة الحزام مباشرة في خطوط الإنتاج للتشغيل المستمر. وما هي حدودها؟ تتطلب القطع ذات الهندسات المعقدة والتي تمتلك توجّهات متعددة للحواف عمليات متعددة أو تثبيتات معقدة.

فرشاة تستخدم فرش سلكية دوارة أو فرش مملوءة بمواد كاشطة لإزالة الشائبات الناتجة عن التشغيل وتكسير الحواف الحادة. تتماشى الشعيرات المرنة مع تشكال القطعة أفضل من المواد الكاشطة الصليدة، مما يجعل الكشط مناسبًا للهندسات متوسطة التعقيد. يُجيـد الكشط إنتاج كسرات حواف متسقة دون إزالة كميات مفرطة من المادة. ومع ذلك، قد تتطلب الشائبات الثقيلة عدة مرات عبور أو المعالجة المسبقة بأساليب أكثر عدوانية.

متى لا يزال يُعد الكشط اليدوي منطقيًا

قد تفترض أن الأتمتة تتفوق دائمًا على العمالة اليدوية، لكن هذا ليس صحيحًا دائمًا بالنسبة لعمليات إزالة التشطيبات الحافة. تظل عملية إزالة التشطيبات يدويًا باستخدام أدوات يدوية، وأوراق الصنفرة، والكاشطات، والألواح الكاشطة ذات صلة مفاجئة في بعض الحالات.

فكّر في الكشط اليدوي عندما تتعامل مع:

• إنتاج بكميات منخفضة: عندما لا تبرر الكميات الاستثمار في المعدات، فإن المشغلين الماهرين بأدوات بسيطة غالبًا ما يقدموا الحل الأكثر اقتصادية.
• الهندسة المعقدة: أجزاء ذات ميزات معقدة، أو ممرات داخلية، أو مناطق يصعب الوصول إليها ولا يمكن للأنظمة الآلية الوصول إليها بشكل فعّال.
• أعمال النماذج الأولية والتطوير: خلال مرحلة التصميم عندما قد تتغير هندسة الجزء بشكل متكرر، فإن الطرق اليدوية المرنة تتكيف بسهولة أكبر مقارنة بالمعدات المخصصة.
• متطلبات الدقة الحرجة: التطبيقات التي يجب فيها التحكم بدقة في إزالة الحواف الخشنة، حيث يستطيع المشغلون ذوو الخبرة اتخاذ قرارات فورية حول إزالة المادة.

تشمل العيوب الواضحة عدم الاتساق بين المشغلين، وتكاليف العمالة الأعلى في الإنتاج بكميات كبيرة، والمشاكل البيئية الناتجة عن الحركات المتكررة. ومع ذلك، لا تستبعد الطرق اليدوية تلقائيًا. أحيانًا تكون الطريقة الأبسط هي الخيار الأفضل حقًا لحالتك الخاصة.

تقنيات إزالة الحواف المتقدمة

الطريقة الحرارية للطاقة (TEM) تستخدم الاحتراق المتحكم فيه لإزالة الشوائب على الفور. تُوضع الأجزاء في غرفة مغلقة مملوءة بمزيج من الأكسجين وغاز الوقود. وعند إشعاله، يتحول الحرارة الناتجة إلى بخار يتبخر الشوائب الرفيعة، في حين يعمل جسم الجزء الأساسي كمُبدّد للحرارة ويظل عمليًا غير متأثر. تتفوق تقنية TEM في إزالة الشوائب من الممرات الداخلية المعقدة والثقوب المحفورة عرضيًا التي لا يمكن لبقية الطرق الوصول إليها. تُعالج هذه العملية أجزاء متعددة في آنٍ واحد مع زمن دورة يُقاس بالثواني. وتشمل القيود التكاليف العالية للمعدات، والحاجة إلى التحكم الدقيق في المعاملات، وعدم ملاءمتها للأجزاء ذات الأقسام الرفيعة جدًا التي قد تتضرر من الحرارة.

إزالة الحواف الكهروكيميائية (ECD) يزيل الشوائب من خلال إذابة كهروكيميائية خاضعة للتحكم. تصبح القطعة معدنًا موجبًا في محلول إلكتروليتي، وتُوضع أداة قطب سالب على شكل معين بالقرب من موقع الشائبة. وعند مرور التيار، يحدث ذوبان انتقائي للمعدن عند الحواف الحادة للشائبة حيث يتراكم كثافة التيار. ويؤدي التآكل الكهروكيميائي (ECD) إلى تشكيل حواف خالية من الشوائب وبنهاية سطح ممتازة وخالية من الإجهادات الميكانيكية. وهي مناسبة بشكل مثالي للمواد الصلبة والمكونات الدقيقة. ومع ذلك، تتطلب هذه العملية أدوات مخصصة لكل هندسة قطعة، مما يجعلها مكلفة وغير عملية بالنسبة لكميات الإنتاج المنخفضة.

إزالة الشوائب داخل القالب يُلغي العمليات الثانوية تمامًا من خلال دمج ميزات إزالة الشوائب مباشرةً في قالب الختم. يمكن لمحطات التشذيب أو رؤوس التلميع أو عمليات الكبس أن تنتج حوافاً خالية من الشوائب كجزء من تسلسل عملية الختم. وعندما يكون ذلك ممكنًا، توفر الحلول المدمجة داخل القالب أقل تكلفة لكل قطعة لأنها لا تتطلب أي معالجة أو تشغيل إضافية. أما المقابل فهو زيادة تعقيد القالب وتكلفته، بالإضافة إلى وجود قيود محتملة على جودة الحافة مقارنة بالعمليات المخصصة لإزالة الشوائب.

مقارنة شاملة للطرق

يتطلب اختيار الطريقة المثلى لإزالة الشوائب موازنة عدة عوامل مقابل المتطلبات الخاصة بك. يوفر جدول المقارنة التالي إطارًا منهجيًا للتقييم:

طريقة إزالة الشوائب	التكلفة الرأسمالية	تكلفة التشغيل	مستوى الدقة	الطاقة الإنتاجية	التوافق المادي	أفضل التطبيقات
التقليب	منخفض	منخفض	منخفض إلى متوسط	عالية (دفعة)	معظم المعادن؛ تجنب الأجزاء الحساسة	أجزاء عالية الإنتاج ومتينة؛ إزالة شوائب عامة
التشطيب الاهتزازي	معتدلة	منخفض إلى متوسط	معتدلة	معتدلة إلى عالية	مدى واسع يشمل الأجزاء الحساسة	قطع ختم دقيقة؛ هندسات معقدة
طحن بالحزام	معتدلة	معتدلة	مرتفع	عالية (متسلسلة)	جميع المعادن؛ صفائح مسطحة أو بروفايلات بسيطة	قطع مStamped مسطحة؛ خطوط إنتاج مستمرة
فرشاة	منخفض إلى متوسط	منخفض	معتدلة	معتدلة إلى عالية	جميع المعادن؛ مناسبة جيدة للأسطح المنحنطة	كسر الحواف؛ بور صغيرة خفيفة؛ تهيئة السطح
إزالة الباردة يدويًا	جداً منخفض	عالية (العمل)	المتغير (معتمد على المشغل)	منخفض	جميع المواد	حجوم منخفضة؛ نماذج أولية؛ ميزات داخلية معقدة
الطريقة بالطاقة الحرارية	مرتفع	معتدلة	معتدلة إلى عالية	مرتفع جداً	معظم المعادن؛ تتجنب الأقسام الرقيقة	ممرات داخلية؛ ثقوب محفورة عرضيًا؛ معالجة دفعة
إزالة الشوائب كهروكيميائيًا	مرتفع	معتدلة إلى عالية	مرتفع جداً	معتدلة	جميع المعادن الموصلة؛ مثالي للصلب المقوى	مكونات دقيقة؛ الطيران والفضاء؛ الأجهزة الطبية
إزالة الشوائب داخل القالب	عالية (تعديل القالب)	جداً منخفض	معتدلة إلى عالية	مرتفع جداً	يعتمد على المادة حسب تصميم القالب	إنتاج بكميات كبيرة؛ ملفات حواف بسيطة

عند تقييم هذه الخيارات لتشغيلك، ابدأ بحجم إنتاجك ومتطلبات الجودة. غالبًا ما تجد التطبيقات ذات الحجم الكبير والتي تتطلب دقة معتدلة أن طرق التشطيب الجماعي مثل التدحرج أو التشطيب الاهتزازي توفر أفضل قيمة. قد تبرر الأجزاء الحرجة من حيث الدقة التكاليف الأعلى لحلول الإزالة الكهروكيميائية أو داخل القالب. ولا تتجاهل إمكانية الجمع بين الطرق، مثل استخدام التشطيب الاهتزازي لإزالة الشوائب بشكل عام يليه تشذيب يدوي على الميزات الحرجة.

إن فهم الطيف الكامل لتكنولوجيات إزالة الشوائب يمكّنك من مطابقة الطريقة المناسبة لكل تطبيق. ولكن ماذا لو أن أحجام إنتاجك تتطلب حلولًا أكثر تطورًا؟ إن أنظمة الأتمتة وروبوتات إزالة الشوائب توفر إمكانات إضافية تستحق الاستكشاف.

حلول الأتمتة لإزالة الشوائب بكميات كبيرة

تخيل تشغيل 50,000 جزء مطبوع في كل نوبة عمل، ويجب أن تفي كل حافة منها بنفس معايير الجودة. لا يمكن للإزالة اليدوية للشوائب تحقيق هذا الاتساق أبدًا، بل وحتى الطرق التقليدية لإنهاء القطع بالجملة تُدخل تباينًا بين الدفعات. وعندما تصل أحجام الإنتاج إلى عشرات الآلاف يوميًا، تصبح الأتمتة أقل ترفًا وأكثر ضرورة استراتيجية للحصول على طريقة فعّالة وقابلة للتكرار للتخلص من الشوائب.

إذًا، ما المقصود تحديدًا بأتمتة إزالة الشوائب، ومتى يكون الاستثمار فيها منطقيًا؟ ولتعريف عملية إزالة الشوائب في سياق أتمتة، فإننا نتحدث عن أنظمة تقوم بإزالة المواد غير المرغوب فيها على الحواف دون الحاجة إلى تدخل بشري مباشر في التعامل مع كل قطعة. وتتراوح هذه الأنظمة من وسائط ميكانيكية بسيطة إلى خلايا روبوتية متطورة مزودة بنظام رد فعل للقوة وأنظمة رؤية. ويعتمد الحل المناسب على حجم الإنتاج وتعقيد القطعة ومتطلبات الجودة والبنية التحتية للإنتاج الحالية.

تكامل الروبوتات لإزالة الشوائب لضمان جودة متسقة

لقد حوّلت خلايا الروبوتات لإزالة الشوائب ما يمكن تحقيقه في عمليات الختم عالية الحجم. وعلى عكس العمال اليدويين الذين يصابون بالإرهاق ويغيرون تقنياتهم خلال الوردية، فإن الروبوتات توفر مسارات أداة متطابقة وضغوط تماس متساوية وأوقات معالجة ثابتة سواء بالنسبة للقطعة رقم واحد أو للقطعة رقم عشرة آلاف.

يتكون نظام الشطب الروبوتي النموذجي من ذراع روبوت صناعي، وأداة في نهاية الذراع (غالبًا ما تكون مغزل هوائي أو كهربائي يحمل أدوات طحن أو فرشاة أو قطع)، بالإضافة إلى تجهيزات تثبيت القطعة. وتتضمن الأنظمة المتقدمة أجهزة استشعار للتحكم بالقوة تحافظ على ضغط ثابت ضد القطعة بغض النظر عن التغيرات البسيطة في الأبعاد. ويمكن لأنظمة الرؤية أن تفحص القطع قبل المعالجة، وتعديل مسار الشطب بناءً على مواقع الشوائب الفعلية بدلاً من المواقع المفترضة.

تمتد فوائد الاتساق في الجودة لما هو أكثر من مجرد حالات حواف موحدة. فالروبوتات تقضي على العوامل البشرية التي تُدخل التباين: مثل التعب، والتشتت، واختلاف التقنية، والأحكام الذاتية في تقييم الجودة. فتحصل كل قطعة على نفس المعاملة تمامًا، مما يبسط بشكل كبير عملية التحكم في الجودة ويقلل من شكاوى العملاء بشأن جودة الحواف غير المتسقة.

تتطلب التكامل مع خطوط الختم الحالية تخطيطًا دقيقًا. ستحتاج إلى النظر في طريقة عرض القطع، أي كيف تصل القطع إلى الروبوت وما هو توجهها. يمكن استخدام الناقلات أو وحدات التغذية ذات الحوض أو التقاط القطع مباشرة من مخرج المكبس، حسب التصميم الخاص بك. كما أن تنسيق زمن الدورة مهم أيضًا، إذ يجب أن يسير خلية إزالة الشوائب بنفس وتيرة معدلات الإنتاج في عملية الختم دون أن تصبح عنق زجاجة.

التخلص من العمليات الثانوية من خلال حلول القوالب المدمجة

ماذا لو كان بإمكانك التخلص تمامًا من خطوة إزالة الشوائب؟ تحقق تقنية إزالة الشوائب داخل القالب ذلك بالضبط، من خلال دمج ميزات إزالة الشوائب مباشرة في أدوات الختم الخاصة بك. وعندما تعمل هذه الطريقة بنجاح، فإنها توفر أقل تكلفة ممكنة لكل قطعة، حيث تخرج القطع من المكبس جاهزة للعملية التالية دون الحاجة إلى أي عمليات مناورة إضافية.

يمكن تحقيق حواف خالية من الشوائب باستخدام عدة تقنيات داخل القالب. تستخدم عمليات التشذيب قطاعة وقوالب ملائمة بشكل دقيق لإزالة طبقة رقيقة من المادة على طول الحافة المقطوعة، مع إزالة الشائبة معها. ويمكن لقاذفات التلميع تسويت الشوائب، بحيث تُطوى مسطحة ضد سطح القطعة. وتُطبّق عمليات الختم ضغطًا موضعيًا لتدمير حواف الشوائب وتجليسها. ويُعتمد الاختيار على خصائص المادة، وهندسة القطعة، ومتطلبات جودة الحافة.

ومع ذلك، فإن الحلول داخل القالب ليست قابلة للتطبيق بشكل عام. وتشمل اعتبارات التنفيذ ما يلي:

• قيود هندسة القطعة: تعمل إزالة الشوائب داخل القالب بشكل أفضل مع الحواف التي يمكن الوصول إليها. وقد لا تكون القطع ثلاثية الأبعاد المعقدة والتي تحتوي على شوائب على مستويات متعددة مرشحة لهذه الطريقة.
• تعقيد القالب وتكلفته: إن إضافة محطات تشذيب أو تلميع تزيد من تكلفة تصنيع القالب وتتطلب هندسة تصميم أكثر تطورًا.
• متطلبات الصيانة: يعني وجود المزيد من محطات القالب وجود مكونات أكثر عرضة للتآكل وتحتاج إلى صيانة، مما قد يؤدي إلى زيادة أوقات التوقف.
• القيود المادية: قد لا تستجيب المواد الصلبة جدًا أو اللينة جدًا بشكل جيد لتقنيات إزالة الحواف الحادة داخل القالب.

غالبًا ما يعتمد القرار بين الحلول المدمجة داخل القالب وإزالة الحواف الحادة بعد المعالجة على حجم الإنتاج وعمر القطعة. بالنسبة للقطع التي تُنتج بملايين الوحدات على مدى سنوات عديدة، فإن الاستثمار في أدوات متقدمة داخل القالب يُعد استثمارًا مربحًا. أما بالنسبة للإطلاقات الأقصر أو القطع التي لا تزال تخضع لتغييرات في التصميم، فقد يكون من الأفضل الحفاظ على المرونة من خلال إزالة الحواف الحادة بعد المعالجة.

متى تكون الأتمتة مجدية اقتصاديًا

ليست كل العمليات تبرر الاستثمار في الأتمتة. المفتاح هو حساب العائد المحدد على الاستثمار بناءً على معايير الإنتاج الفعلية، بدلًا من افتراض أن الأتمتة دائمًا هي الخيار الأفضل. ضع في اعتبارك هذه العوامل عند تقييم جدوى العائد على الاستثمار في أتمتة إزالة الحواف الحادة:

• حجم الإنتاج السنوي: تحسّن الكميات الأكبر من الإنتاج الاقتصاديات الخاصة بالتكلفة لكل وحدة من خلال توزيع تكاليف المعدات على عدد أكبر من القطع.
• تكاليف العمالة الحالية: تشكل أسعار عمالة إزالة الحواف الحادة يدويًا، بما في ذلك المزايا والتكاليف العامة، الأساس المرجعي الخاص بك للمقارنة.
• تكلفة الجودة الناتجة عن ضعف الاتساق: خذ في الاعتبار الهالك، وإعادة التصنيع، وشكاوى العملاء، والمرتجعات التي تُعزى إلى عملية التنظيف اليدوية غير المتسقة.
• تكاليف رأس المال والتثبيت للمعدات: تشمل الروبوتات، والأدوات، وهندسة الدمج، وحواجز السلامة، وتوقف الإنتاج أثناء التركيب.
• تكاليف التشغيل: اخسر في الحسبان الطاقة، والمواد الاستهلاكية، والصيانة، ووقت البرمجة عند تغيير الأجزاء.
• متطلبات مساحة الأرضية: غالبًا ما تحتاج الخلايا الآلية إلى مساحة أكبر من المحطات اليدوية، مما ينطوي على تكلفة خاصة به.
• احتياجات المرونة: إذا كنت تقوم بتشغيل العديد من أرقام الأجزاء المختلفة مع تغييرات متكررة، فإن تكاليف البرمجة والتثبيت تتراكم.

بشكل عام، تصبح الأتمتة جذابة عندما تقوم بمعالجة عشرات الآلاف من القطع المماثلة سنويًا، أو عندما يؤثر الاتساق في الجودة بشكل مباشر على رضا العملاء أو السلامة، أو عندما يجعل توفر العمالة من الصعب توظيف عمال في محطات التنظيف اليدوية. يجد العديد من العمليات أن النهج الهجين هو الأفضل: أي أتمتة الإنتاج عالي الحجم مع الحفاظ على القدرة اليدوية للقطع منخفضة الحجم أو الخاصة.

سواء اخترت أتمتة روبوتية، أو حلول داخل القالب، أو مزيجًا من الأساليب، فإن فهم متطلباتك المحددة بالمقارنة مع المعايير الصناعية يضمن أنك تستهدف مواصفات جودة الحواف الصحيحة. فالمجالات المختلفة لديها توقعات مختلفة تمامًا لما يُعد شرطًا مقبولًا للحافة.

المعايير الصناعية ومواصفات الجودة

لقد اخترت طريقة إزالة الشوائب، وحسّنت عملية الإنتاج، وتتدفق الأجزاء من خط الإنتاج. ولكن إليك السؤال الذي يُبقي مديري الجودة مستيقظين في الليل: كيف تعرف ما إذا كانت مستويات الشوائب لديك مقبولة فعلاً؟ تعتمد الإجابة تمامًا على المكان الذي تُستخدم فيه هذه الأجزاء. فقد يؤدي وجود شائبة على قطعة معدنية تم اعتمادها بعد الفحص لاستخدامها في المعدات الزراعية إلى فشل كارثي إذا استُخدمت في غرسات طبية أو تطبيقات الطيران والفضاء.

إن فهم التسامحات المحددة للشوائب حسب القطاع الصناعي يحوّل التحكم في الجودة من مجرد تخمين إلى عملية تعتمد على البيانات. وقد طوّر كل قطاع معاييره الخاصة استنادًا إلى عقود من الخبرة في ما ينجح وما يفشل في تطبيقاته. دعونا نستعرض ما يعتبره مختلف الصناعات مقبولًا، وكيف يمكنك التحقق من أن أجزائك تستوفي تلك المتطلبات.

المعايير الصناعية لارتفاعات الشوائب المقبولة

توفر إرشادات التصميم الصادرة عن جمعية تشكيل المعادن الدقيقة سياقًا قيّمًا لفهم توقعات القطاع، لكن المتطلبات الخاصة تختلف بشكل كبير عبر القطاعات. ما يُعد "حافة نظيفة" في صناعة معينة قد يكون غير مقبول تمامًا في أخرى.

التطبيقات في صناعة السيارات عادةً ما تحدد ارتفاع الشوائب في نطاق من 0.1 مم إلى 0.3 مم (0.004 إلى 0.012 بوصة) بالنسبة لمعظم المكونات المطبوعة. وغالبًا ما تتطلب الأجزاء الحرجة للسلامة مثل مكونات الفرامل، وعناصر نظام الوقود، وأجهزة أنظمة التقييد حدودًا أكثر تقيدًا تتراوح بين 0.05 مم و0.1 مم. والقلق لا يتعلق فقط بالتداخل أثناء التجميع. إذ يمكن للشوائب الحادة أن تقطع عزل الأسلاك، أو تُحدث تلفًا بالختم، أو تخلق نقاط تركيز إجهاد تؤدي إلى فشل مستخدم بسبب الإجهاد مع مرور العمر الافتراضي للمركبة.

متطلبات الطيران والفضاء دفع التolerات إلى حدود أكثر دقة، وغالبًا ما يتطلب ارتفاعات للتشوهات الحادة تقل عن 0.05 مم (0.002 بوصة) للمكونات الهيكلية. في مجال الطيران، يمكن أن تؤدي التشوهات الحادة الدقيقة جدًا إلى تشكيل شقوق الت-fatigue تحت ظروف الأحمال المتكررة. بالإضافة إلى ذلك، فإن أية تشوه حاد منفصل أثناء الخدمة يصبح حطامًا غريبًا (FOD) يمكن أن يتسبب في تضرير المحركات أو أنظمة التضبيط. وغالبًا ما تشترط المواصفات الجوية ليس فقط حدودًا لارتفاع التشوهات الحادة، بل أيضًا متطلبات لكسر الحواف تحدد نصف قطر أدنى لجميع الحواف المقطوعة.

الإلكترونيات ومكونات الكهرباء تشكل التشوهات الحادة تحديات فريدة حيث تؤثر على الوظيفة وليس فقط التجميع. فدرائع اللوحات الدوائر، وغلاف الموصلات، ومكونات التدرع ضد التّداخل الكهرومغناطيسي (EMI) غالبًا ما تتطلب ارتفاعات للتشوهات الحادة تقل عن 0.1 مم لمنع حدوث دوائر كهربائية قصيرة أو تعرض المكونات المتناظرة للتّداخل. كما أن حواجز الزوايا المعدنية وقطع التغليف المماثلة تحتاج إلى حواف ناعلة لتجنب تضرير الكابلات أو خلق مخاطر أمان أثناء التركيب.

تصنيع الأجهزة الطبية تتطلب هذه الصناعة أعلى درجات التحكم الدقيقة في الشوائب مقارنة بأي صناعة أخرى. وعادةً ما تحتاج الأجهزة المزروعة والأدوات الجراحية إلى شوائب أقل من 0.025 مم (0.001 بوصة) أو حواف خالية تمامًا من الشوائب، مع التحقق منها تحت المجهر. ويمثل أي شائبة على مكون طبي مصدرًا محتملاً لتلف الأنسجة أو تكاثر البكتيريا أو توليد جزيئات داخل الجسم. وتُلزم المتطلبات التنظيمية، بما في ذلك إرشادات إدارة الغذاء والدواء (FDA) وشهادة ISO 13485، بإجراءات فحص والتحكم في الشوائب يتم توثيقها.

يوضح الجدول التالي المتطلبات النموذجية عبر القطاعات الصناعية الرئيسية:

قطاع الصناعة	التسامح النموذجي لارتفاع الشائبة	الاعتبارات الحرجة
الصناعة العامة	0.2 مم إلى 0.5 مم (0.008 إلى 0.020 بوصة)	ملاءمة التجميع؛ سلامة المشغل؛ التصاق الطلاء
السيارات (غير الحرجة)	0.1 مم إلى 0.3 مم (0.004 إلى 0.012 بوصة)	حماية الأسلاك؛ سلامة الختم؛ التصاق الدهان
السيارات (الحرجة من حيث السلامة)	0.05 مم إلى 0.1 مم (0.002 إلى 0.004 بوصة)	عمر التعب؛ أداء الفرامل؛ أنظمة التثبيت
الفضاء الجوي (الهيكلي)	أقل من 0.05 مم (0.002 بوصة)	بدء تشقق التعب؛ منع الضرر الناتج عن الأجسام الغريبة (FOD)؛ متطلبات كسر الحافة
إلكترونيات/كهربائي	0.05 مم إلى 0.1 مم (0.002 إلى 0.004 بوصة)	منع الدوائر القصيرة؛ سلامة الحماية من التداخل الكهرومغناطيسي (EMI)؛ توصيل الموصلات بشكل صحيح
الأجهزة الطبية	أقل من 0.025 مم (0.001 بوصة) أو خالية من الشراشيف	توافق الأنسجة؛ توليد الجسيمات؛ التعقيم؛ الامتثال التنظيمي
منتجات المستهلك	0.1 مم إلى 0.3 مم (0.004 إلى 0.012 بوصة)	سلامة المستخدم؛ الجودة الجمالية؛ المسؤولية القانونية للمنتج

بروتوكولات التحقق من الجودة والقياس

معرفة المواصفات المستهدفة هي فقط نصف المعركة. فأنت أيضًا بحاجة إلى أساليب موثوقة للتحقق من أن الأجزاء تفي فعليًا بهذه المتطلبات. ويجب أن يتناسب أسلوب القياس الذي تختاره مع متطلبات التحمل وحجم الإنتاج على حد سواء.

الفحص البصري لا يزال الفحص البصري هو إجراء الجودة الأول الأكثر شيوعًا، لكنه يعاني من قيود كبيرة. يمكن للمفتشين البشر اكتشاف الشوائب الأكبر من حوالي 0.3 مم في ظل ظروف إضاءة جيدة بشكل موثوق، لكن الشوائب الأصغر غالبًا ما تُفوَّت، خاصة في نهاية الدوام عندما يبدأ التعب بالظهور. بالنسبة لشوائب العشب ومعدات العمل في الهواء الطلق الأخرى حيث تكون التسامحات واسعة، قد يكون الفحص البصري كافيًا. أما في التطبيقات الدقيقة، فهو مجرد خطوة فرز أولية قبل إجراء قياسات أكثر دقة.

الفحص باللمس استخدام الأصابع أو الظفر يمكنه اكتشاف الشوائب التي لا يمكن رؤيتها. ويُطور المفتشون المدربون حساسية تجاه حالة الحواف تكمل الفحوصات البصرية. ومع ذلك، فإن هذه الطريقة ذاتية، وغير كمية، وتنطوي على مخاطر إصابة محتملة عند وجود شوائب حادة.

أنظمة قياس ضوئية توفر بيانات كمية لارتفاع الشائكة مع تكرار جيد. تقوم أجهزة المقارنة البصرية بعرض صور مكبرة لملامح القطعة على شاشة، حيث يمكن قياس ارتفاعات الشائكة مقابل مقاييس مرجعية. وتستخدم أنظمة الرؤية الأكثر تطورًا كاميرات وبرامج معالجة الصور للكشف التلقائي عن الشوائب وقياسها، مما يمكّن من فحص 100٪ بسرعات الإنتاج.

قياس بالاتصال إن استخدام أجهزة قياس السطوح أو ماكينات القياس بالإحداثيات (CMMs) يوفر أعلى دقة للتطبيقات الحرجة. فتقوم أجهزة قياس السطوح القائمة على المسبار بالمسح على طول الحافة وتسجيل التغيرات في الارتفاع بدقة تصل إلى مستوى الميكرومتر. ويمكن لماكينات القياس بالإحداثيات (CMMs) قياس ارتفاعات الشائكة في مواقع محددة ضمن برنامج الفحص. وعلى الرغم من أنها أبطأ من الطرق البصرية، فإن طريقة القياس بالاتصال توفر إمكانية التتبع والدقة التي تتطلبها تطبيقات الطيران والطب.

تحليل المقطع العرضي يوفر تقييمًا قاطعًا لخصائص الحواف المبردة، لكنه يؤدي إلى تدمير العينة. يشمل هذا الأسلوب قص القسم من موقع الحافة، ثم تركيبه في راتنج، وت pulishing، وفحصه تحت المجهر للكشف عن الارتفاع الفعلي للحافة، ومدى التدحرج، وتفاصيل حالة الحافة. وعادةً ما يُستخدم هذا الأسلوب في أهللة عملية التهيئة وليس في الفحص أثناء الإنتاج.

يتطلب التحقق الفعّال للجودة مطابقة طريقة الفحص مع متطلبات التتسامح:

• التسامحات فوق 0.3 مم: قد يكون الفحص البصري مع إضاءة كافية وطاقم مدرب كافٍ.
• التسامحات من 0.1 مم إلى 0.3 مم: توفر أجهزات المقارنة البصرية أو أنظمة الرؤة الآلية تأكيدًا موثوقًا.
• التسامحات أقل من 0.1 مم: تُصبح القياسات التمسامية أو الأنظمة البصرية عالية الدقة ضرورية.
• التطبيقات الحيوية والجوية الحرجة: دمج عدة طرق مع إجراءات موثقة ومراقبة العمليات الإستخراجية.

بغض النظر عن الطرق التي تستخدمها، يجب أن تضع معايير واضحة للقبول/الرفض، وتدرب المفتشين بشكل متسق، وتحافظ على المعدات المعايرة. ويُوفر توثيق نتائج الفحص إمكانية التتبع التي يطلبها مدققو الجودة والعملاء بشكل متزايد. وعندما تتماشى مواصفات الحدبات الخاصة بك مع المعايير الصناعية وتؤكد طرق التحقق الخاصة بك الامتثال، فإنك بذلك تكون قد أنشأت نظام جودة يحمي عملاءك وسمعتك على حد سواء.

فهم المواصفات وأساليب التحقق أمر ضروري، لكن الجودة تأتي بتكلفة. والسؤال الحقيقي بالنسبة للكثير من الشركات المصنعة هو كيفية تحقيق التوازن بين الاستثمارات المرتبطة بجودة الحدبات والعائد الفعلي على الاستثمار.

تحليل التكلفة واعتبارات العائد على الاستثمار

إليك سيناريو قد تعرفه جيدًا: عملية الختم الخاصة بك تُنتج أجزاء تلبي المواصفات من الناحية الفنية، لكن تكاليف إزالة الشوائب (الحافات الحادة) تستنزف الهوامش شهرًا بعد شهر. أنت تعلم أن هناك طريقة أفضل، ولكن كيف يمكنك بناء الحجة التجارية للاستثمار في الوقاية أو ترقية قدراتك في تحليل تكاليف الإزالة؟ المشكلة تكمن في أن التكاليف المرتبطة بالشوائب تكون مخفية بوضوح، متناثرة عبر عناصر ميزانية متعددة حيث تفلت من التدقيق.

يتتبع معظم المصنّعين مقاييس واضحة مثل معدلات الخردة والساعات العمالة المباشرة. لكن التكلفة الحقيقية للشوائب المعدنية تمتد بعيدًا عن هذه البنود الظاهرة. عندما تُحسب كل التأثيرات اللاحقة، تصبح الحجة المالية للتعامل مع مشكلات الشوائب بشكل منهجي مقنعة. دعونا نحلل أين تذهب الأموال فعليًا وكيفية تقييم خياراتك بتحليل واضح وواقعي للعائد على الاستثمار (ROI).

حساب التكلفة الحقيقية لمشكلات الجودة المرتبطة بالشوائب

فكّر في تكاليف الشائكة على أنها جبل جليدي. الجزء المرئي فوق خط سطح الماء يشمل المصروفات التي تقوم بالفعل بتتبعها. أما تحت السطح فتتواجد كتلة أكبر بكثير من التكاليف المخفية التي نادراً ما تظهر في التقارير القياسية، لكنها تستنزف الربحية بنفس القدر.

التكاليف المباشرة المرئية هي الأسهل في التقدير الكمي:

• معدلات الهالك: الأجزاء المرفوضة بسبب الشوائب الزائدة تمثل خسارة في المواد، ووقت التشغيل، واستثمار العمالة. حتى معدل هالك بنسبة 2% يتراكم بسرعة عند الكميات العالية.
• عمالة إعادة العمل: كل ساعة يقضيها فريقك في معالجة الشوائب يدويًا هي ساعة لا تقضى في أنشطة تضيف قيمة. يجب تتبع هذا الوقت بعناية لأنه غالبًا ما يتجاوز التقديرات.
• معدات ومستهلكات إزالة الشوائب: تشمل وسائط التلميع الدوارة، وأحزمة الطحن، والمحاليل الإلكتروليتية، وصيانة المعدات المصروفات التشغيلية المستمرة.

التكلفة المخفية تتطلب تحقيقًا أعمق ولكنها غالبًا ما تفوق المصروفات المرئية:

• إرجاعات العملاء والشكاوى: كل شحنة يتم إرجاعها تتطلب فحصًا، وإنتاج بديل، وشحن عاجل، وتكاليف إدارية إضافية. وبجانب التكاليف المباشرة، فإن الإرجاعات تضر بعلاقات العملاء وقدرتهم على الطلب في المستقبل.
• مطالبات الضمان والمسؤولية: عندما تؤدي الشوائب (الحواف الحادة) إلى أعطال لاحقة، خاصة في التطبيقات الحرجة من حيث السلامة، فقد تكون المخاطر المالية هائلة. وتشمل هذه التكاليف تكاليف الدفاع القانوني، والتسويات، وزيادة أقساط التأمين.
• تباطؤ الإنتاج: يتحرك العمال الذين يتعاملون مع الأجزاء المشوهة بحذر أكبر لتفادي الإصابات، مما يقلل من كفاءة الإنتاج. كما تتباطأ عمليات التجميع عندما لا تناسب الأجزاء بشكل صحيح بسبب تداخل الشوائب.
• عبء الفحص الزائد: تستهلك بروتوكولات الفحص الصارمة للأجزاء التي يُحتمل أن تحتوي على شوائب موارد قسم الجودة وتزيد من وقت الدورة.
• تسارع تآكل الأدوات: يمكن أن يؤدي التشغيل باستخدام فجوات غير مثالية لتقليل الشوائب إلى تسريع تآكل القوالب والأدوات، مما يقصر فترات الصيانة ويزيد من تكاليف الأدوات.

لحساب التكاليف الحقيقية المرتبطة بالشوائب، اجمع البيانات من جميع أنحاء عملياتك. استخرج تقارير النفايات، وسجلات وقت إعادة العمل، وسجلات شكاوى العملاء، ومطالبات الضمان. قم بمقابلة مشرفي الإنتاج حول تأثيرات الوقت المستغرق في المعالجة، والمديرين المعنيين بالجودة حول متطلبات الفحص. غالبًا ما يفاجئ المجموع النهائي المديرين الذين افترضوا أن الشوائب مجرد إزعاج بسيط وليس سببًا كبيرًا لانخفاض الأرباح.

إطار حساب العائد على الاستثمار لاختيار طريقة إزالة الشوائب

بمجرد فهمك لمستوى التكاليف الحالي، يمكنك تقييم خيارات التحسين بأرقام فعلية بدلاً من الافتراضات. سواء كنت تفكر في ترقية معدات إزالة الشوائب، أو تعديل القوالب لحلول داخل القالب، أو الاستثمارات في الأتمتة، فإن إطار حساب العائد على الاستثمار الأساسي نفسه ينطبق.

الخطوة الأولى: حدد تكلفة الوحدة الحالية الخاصة بك لكل جزء فيما يتعلق بالأنشطة المرتبطة بالشوائب. اقسم إجمالي تكاليف الشوائب السنوية على حجم الإنتاج السنوي للحصول على رقم لكل وحدة. ويصبح هذا رقماً مرجعياً للمقارنة.

الخطوة الثانية: احسب تكلفة كل جزء لكل نهج بديل. ويشمل ذلك توزيع تكاليف المعدات الرأسمالية على مدى العمر التشغيلي المتوقع، وتكاليف التشغيل مثل العمالة والطاقة والمواد الاستهلاكية، بالإضافة إلى أي نفقات صيانة أو توقف عن العمل. ولا تنسَ أخذ تحسينات الجودة في الاعتبار، والتي تقلل من الهالك والمرتجعات.

الخطوة الثالثة: قارن بين البدائل بناءً على التكلفة الإجمالية، وليس فقط الاستثمار الرأسمالي. فغالبًا ما يحقق النظام الأعلى تكلفة، والذي يقلل بشكل كبير من تكاليف التشغيل وأخطاء الجودة، عائد استثمار أفضل مقارنةً بخيار أرخص يعاني من عدم الكفاءة المستمرة.

في عمليات الختم عالية الحجم، فإن الاستثمار في الوقاية من الشوائب من خلال تحسين تصميم القوالب والتحكم في العملية يحقق دائمًا عوائد متفوقة مقارنة بإضافة سعة إزالة لاحقًا. فالوقاية تقضي على المشكلة من مصدرها، بينما مجرد الإزالة تعالج العرض فقط بتكلفة مستمرة.

خذ هذا المثال بعين الاعتبار: مصنع يُنتج 500,000 جزء سنويًا ويُنفق 0.12 دولار لكل جزء على تكاليف مرتبطة بالشرائط، بما في ذلك الهالك، وتكلفة العمالة للإزالة اليدوية للشرائط، ومشاكل الجودة مع العملاء. أي ما مجموعه 60,000 دولار سنويًا. واستثمار مبلغ 40,000 دولار في تعديل القوالب وتحسين العمليات يمكن أن يقلل تكوّن الشرائط بنسبة 80٪، مما يخفض التكلفة لكل جزء إلى 0.024 دولار، ويوفّر 48,000 دولار سنويًا. فما هي فترة الاسترداد؟ أقل من عشرة أشهر.

عادةً ما ترجح كفة الوقاية مقابل الإزالة عندما:

• تتجاوز أحجام الإنتاج 100,000 جزء سنويًا لنفس رقم القطعة
• تبقى القطع في مرحلة الإنتاج لعدة سنوات، مما يوزع استثمار الوقاية على فترة أطول
• تكون متطلبات الجودة صارمة لدرجة أن الإزالة وحدها لا يمكنها الالتزام بالمواصفات بشكل ثابت
• تكون تكاليف العمالة عالية بحيث تصبح إزالة الشرائط يدويًا غير مجدية اقتصاديًا

على العكس، قد تكون إزالة الشرائط بعد العملية أكثر منطقية في حالات الأحجام الأصغر، أو التصاميم المتغيرة باستمرار، أو التطبيقات التي تتطلب دائمًا بعض إزالة الشرائط بغض النظر عن جهود الوقاية

تدمج العمليات الأكثر تطوراً كلا الاستراتيجيتين معاً. فهي تستثمر في الوقاية لتقليل تكوّن الشوائب من المصدر، ثم تطبّق أساليب إزالة فعّالة للتعامل مع أي شوائب متبقية. يُحسّن هذا النهج المُتدرّج التكلفة الإجمالية مع ضمان جودة متسقة. وباستخدام بيانات واضحة عن التكاليف وتحليل العائد على الاستثمار (ROI) لتوجيه قراراتك، يمكنك بناء استراتيجية لإدارة الشوائب ترضي كلًا من فريق الجودة والإدارة المالية.

تنفيذ استراتيجية شاملة لإدارة الشوائب

لقد استعرضت الآن جميع أبعاد تكوّن الشوائب، والوقاية منها، وإزالتها، والتحقق من الجودة. ولكن إليك السؤال الحقيقي: كيف يمكنك تجميع كل هذه العناصر معاً في استراتيجية متماسكة لإدارة الشوائب تحقق نتائج متسقة يوماً بعد يوم؟ تكمن الإجابة في التعامل مع التحكم بالشوائب ليس كمجموعة حلول منفصلة، بل كدورة حياة متكاملة تبدأ بتصميم القالب وتستمر حتى التحقق النهائي من الجودة.

فكّر في ضبط جودة الختم الفعّال كحلقة مستمرة بدلاً من عملية خطية. كل مرحلة تُغذي الأخرى بالمعلومات. فالملاحظات المستمدة من التحقق من الجودة تُعاد إلى تحسين العمليات. كما أن أداء طريقة الإزالة يؤثر في قرارات تصميم القوالب الخاصة بالأدوات المستقبلية. وعند ربط هذه العناصر بشكل منهجي، فإنك تُنشئ نظامًا ذاتي التحسن يقلل من مستويات الحدبات تدريجيًا ويقلل في الوقت نفسه من التكاليف الإجمالية.

بناء برنامج منهجي لإدارة الحدبات

يتبع برنامج شامل للوقاية من الحدبات تسلسلاً واضحًا: منع ما يمكن منعه، وتحسين المتبقي، وإزالة اللازم، والتحقق من أن كل شيء يستوفي المواصفات. كل مرحلة تُبنى على سابقتها، مما يخلق طبقات متعددة من الحماية ضد تسرب العيوب في الجودة.

المرحلة الأولى: الوقاية من خلال تصميم القالب يُرسخ هذا الأساس الخاص بك. إن القرارات التي تُتخذ أثناء تطوير القوالب تُثبت خصائص الأداء التي لا يمكن التغلب عليها بأي قدر من التعديلات اللاحقة. فالتخليصات المناسبة بين المثقب والقالب والمتوافقة مع المادة الخاصة بك، وهندسة حافة القطع المُحسّنة، والتسلسل المدروس للمحطات في القوالب التقدمية، كلها عوامل تسهم في تقليل تكوّن الحدبات منذ البداية.

هنا يكمن الفرق الكبير عند العمل مع شركاء متخصصين في الختم. فالشركات التي تعتمد محاكاة CAE المتقدمة أثناء تطوير القالب يمكنها التنبؤ بأنماط تكوّن الحدبات قبل قطع الفولاذ، مما يتيح إجراء تحسينات في التصميم تمنع حدوث المشكلات بدلاً من التفاعل معها لاحقًا. على سبيل المثال، حلول شاويو للقوالب الدقيقة تستخدم محاكاة CAE بشكل خاص لتحديد مصادر الحدبات المحتملة وإزالتها خلال مرحلة التصميم، حيث حققت معدل موافقة في أول اختبار بنسبة 93٪، وهو ما يعكس هذا النهج الهندسي الاستباقي.

المرحلة الثانية: تحسين العملية يُحسّن تشغيلك لتحقيق أقل تكوّن ممكن للشرائط ضمن قيود الأدوات الحالية لديك. ويشمل ذلك ضبط إعدادات القوة، وسرعات الشوط، والتشحيم لكل تركيبة من المواد والأجزاء. قم بإرساء معايير أساسية خلال التشغيلات الإنتاجية الأولية، ثم قم بتحسينها بناءً على النتائج المقاسة. وثّق الإعدادات المثلى لضمان إمكانية إعادة إنتاجها عبر الفترات المختلفة والمشغلين.

المرحلة الثالثة: اختيار طريقة الإزالة تتناول الشرائط التي لا يمكن منعها أو تحسينها. قم بمطابقة نهج إزالة الشرائط مع أحجام الإنتاج، وهندسة الجزء، ومتطلبات الجودة، وقيود التكلفة. تذكّر أن أبسط طريقة إزالة من حيث التكلفة ليست دائمًا الخيار الأفضل، إذ قد تتطلب متانة الجودة واستمرارية الإنتاج حلولًا أكثر تقدماً.

المرحلة الرابعة: التحقق من الجودة يُغلق الدورة من خلال التأكد من أن الأجزاء تفي فعليًا بالمواصفات وتقديم بيانات لتحسين المراحل السابقة. نفّذ طرق الفحص المناسبة لمتطلبات التحمل لديك. تتبع قياسات الشائكة مع مرور الوقت لتحديد الاتجاهات التي تشير إلى تآكل الأدوات أو انحراف العملية قبل فشل الأجزاء في فحوصات الجودة.

الشراكة مع متخصصين في الختم يركزون على الجودة

يتطلب تنفيذ برنامج عالمي المستوى لإدارة الشائكة خبرة لا تمتلكها العديد من المؤسسات داخليًا. وغالبًا ما يكمن الفرق بين المعاناة من مشكلات شائكة متكررة والوصول إلى حواف نظيفة بشكل دائم في العمل مع شركاء في الختم يفهمون النهج القائم على دورة الحياة الكاملة.

ماذا يجب أن تبحث عنه في شريك ختم؟ إن الشهادات مهمة لأنها تُظهر وجود أنظمة جودة موثقة. بالنسبة للتطبيقات الخاصة بالسيارات، فإن شهادة IATF 16949 تشير إلى أن المورد قد نفّذ عمليات صارمة لإدارة الجودة تتماشى مع متطلبات الشركات المصنعة للمعدات الأصلية (OEM). وترتبط هذه الشهادة، التي يمتلكها مصنعون مثل Shaoyi، ارتباطًا مباشرًا بمعايير التحمل من الحدبات (burr tolerance) في صناعة السيارات التي نوقشت سابقًا، وتوفر الثقة بأن قطعك ستفي بالمواصفات بشكل ثابت.

تساهم إمكانيات النماذج الأولية السريعة في تسريع استراتيجيتك لمنع الحدبات من خلال تمكين التحقق السريع من مفاهيم تصميم القوالب. عندما يمكنك اختبار أساليب الأدوات في غضون خمسة أيام فقط بدلاً من أسابيع، فإنك تحصل على المرونة اللازمة لتجريب فجوات مختلفة، وهندسات الحواف، وتكوينات المحطات قبل الانتقال إلى أدوات الإنتاج. ويحدد هذا النهج التكراري أفضل الاستراتيجيات لمنع الحدبات بشكل أسرع وبتكلفة أقل مقارنة بالأساليب التقليدية.

إليك العناصر الرئيسية للإجراءات اللازمة لتنفيذ برنامج إدارة الشوائب:

• قم بتدقيق حالتك الحالية: وثّق مستويات الشوائب الحالية، والتكاليف، ونقاط الضعف عبر جميع أرقام القطع لتحديد قاعدة أساسية للتحسين.
• رتب الأولويات حسب الأثر: ركّز الجهود الأولية على القطع ذات الحجم المرتفع والتطبيقات التي تؤثر فيها جودة الشوائب بشكل مباشر على رضا العملاء أو السلامة.
• استثمر في الوقاية: وجّه الموارد نحو تحسين تصميم القوالب ومحاكاة CAE بدلاً من إضافة سعة لإزالة مشكلات لا ينبغي أن توجد أصلاً.
• وحّد العمليات: أنشئ إجراءات موثقة لمعلمات العملية، وفترات الصيانة، وبروتوكولات الفحص لضمان الاتساق.
• نفّذ حلقات التغذية الراجعة: ربط بيانات الجودة بقرارات ما قبل الإنتاج بحيث تكون نتائج قياس الشائبة تُحرك التتحسين المستمر في تصميم القوالب وإعدادات العمليات.
• الشراكة الاستراتيجية: تقييم الموردين للختم بناءً على قدراتهم الهندسية وشهادات الجودة، وليس فقط السعر للقطعة.
• تتبع واحتفال بالتقدم: مراقبة مقاياسات رئيسية مثل معدلات الخردة المرتبطة بالشائبة، وتكاليف إزالة الشائبة لكل قطعة، والشكاوى من العملاء لتحديد التتحسين كميًا والحفاظ على الزخم.

الرحلة من تكاليف الشائبة المخفية إلى حواف نظيفة باستمرار لا تحدث بين عشية وضحاها. ولكن بنهج منهجي يعالج الوقاية، والتحسين، والإزالة، والتحقق كنظام متكامل، سترى تحسينات قابلة للقياس خلال أشهر بدلاً من سنوات. المصنّعين الذين يعاملون إدارة الشائبة أولوية استراتيجية بدلاً من مجرد إزعاج لا مفر منه، يتفوقون باستمرار على منافسيهم من حيث الجودة، والتكلفة، ورضا العملاء.

ما هي خطوتك التالية؟ ابدأ بإجراء تدقيق أساسي. افهم وضعك الحالي، وستصبح الرؤية واضحة للخطوة التالية.

الأسئلة الشائعة حول القضاء على الحدبات في ختم المعادن

1. كيف يتم إزالة الحدبات من المعدن؟

تتضمن أكثر الطرق فعالية لإزالة الحدبات التشطيب الاهتزازي، والتقطيع بالبرميل، وإزالة الحدبات يدويًا باستخدام المبارد والكاشطات، والحدب بالطاقة الحرارية، والحدب كهروكيميائيًا. بالنسبة للإنتاج عالي الحجم، توفر الطرق الميكانيكية مثل التقطيع والتشطيب الاهتزازي أفضل توازن بين الإنتاجية والتكلفة. قد تتطلب الأجزاء المعقدة ذات المسارات الداخلية طرقًا تعتمد على الطاقة الحرارية، بينما تستفيد المكونات الدقيقة من إزالة الحدبات كهروكيميائيًا. كما يمكن أن يساعد العمل مع مصنّعين معتمدين وفقًا لمعيار IATF 16949 ويستخدمون محاكاة CAE في منع تكوّن الحدبات من المصدر، مما يقلل بشكل كبير من الحاجة إلى إزالتها.

2. كيف ينبغي إزالة الحدبات؟

يعتمد اختيار طريقة إزالة الشوائب على حجم الإنتاج وهندسة القطعة ومتطلبات الجودة. يمكن إزالة الشوائب الصغيرة الموجودة على الأجزاء الدوارة عن طريق استخدام ملف على الشوائب أثناء الدوران. وغالبًا ما تُزال الشوائب الناتجة عن الحفر باستخدام قطعة حفر أكبر تُدار يدويًا. بالنسبة للأجزاء المقطوعة، فإن طرق التشطيب الجماعي مثل التلميع بالتدوير تكون مناسبة جدًا للمكونات القوية، في حين أن التلميع الاهتزازي مناسب للأجزاء الرقيقة. قد تتطلب التطبيقات الحرجة تقنية إزالة الشوائب كهروكيميائيًا للتحكم الدقيق دون إجهاد ميكانيكي على القطعة.

3. ما الأدوات المستخدمة لإزالة الشوائب من حواف المعادن؟

تشمل أدوات إزالة الحدبات الشائعة الملفات اليدوية، والمك scrapers، وشفرات إزالة الحدبات، والفرشاة الكاشطة للعمليات اليدوية. وتستخدم الحلول الآلية فرش الأسلاك، وعجلات الطحن، وأدوات الفرشاة المتخصصة التي تتبع هيئة قطعة العمل. بالنسبة للأعمال عالية الدقة، تُستخدم تقنية إزالة الحدبات كهروكيميائيًا بأقطاب سالبة على شكل أدوات توضع بالقرب من مواقع الحدبات. وتعمل الحلول المدمجة داخل القوالب على دمج محطات التشذيب وقاذمات التلميع مباشرةً في أدوات الختم، مما يلغي تمامًا الحاجة إلى عمليات ثانوية في الإنتاج عالي الحجم.

٤. ما الذي يسبب الشوائب في ختم المعادن؟

تتكوّن الشوائب أثناء عملية القص عندما ينزل المثقب من خلال المادة. وتشمل الأسباب الرئيسية عدم ملاءمة فتحة القالب (إذا كانت ضيقة جداً فإنها تسبب قصاً ثانوياً، وإذا كانت فضفاضة جداً فإنها تُنتج شوائب انقلابية)، أو حافات القطع البالية أو التالفة، أو نقص الطاقة، أو عدم كفاية التزييت، أو سوء محاذاة القالب. كما تؤثر خصائص المادة في تكوّن الشوائب، إذ تُنتج المواد المطيلة مثل الألومنيوم شوائب أكبر من الصلب الصلب. ويساعد التشخيص المنظم الذي يستند إلى فحص موقع الشائبة وحجمها واتجاهها في تحديد الأسباب الجذرية المحددة لاتخاذ إجراءات تصحيحية مستهدفة.

5. ما هي درجة الفتحة المثالية للقالب لمنع تكون الشوائب؟

تختلف المسافة المثالية بين القوالب باختلاف نوع المادة وسمكها. بالنسبة للصلب اللين، فإن نسبة 5% إلى 10% من سمك المادة لكل جانب تكون مناسبة. أما الألومنيوم فيتطلب مسافات أكبر تتراوح بين 8% و12% بسبب طبيعته الممتدة، بينما يؤدي الصلب المقاوم للصدأ أداءً أفضل مع مسافات أقل تبلغ حوالي 4% إلى 8% لتقليل آثار التصلب الناتج عن التشغيل. تتيح المسافة الصحيحة حدوث كسر نظيف مع أقل تشوه بلاستيكي ممكن. ويستخدم المصنعون المتقدمون محاكاة CAE أثناء تصميم القوالب لتحسين المسافة قبل الإنتاج، مما يحقق معدلات قبول من أول مرة تتجاوز 90%.
