الدحرجة مقابل ارتفاع الشائبة: 5 حلول مرتبة للتحكم في جودة الحافة

لماذا تتطلب درفلة القالب وارتفاع الشائكة نفس القدر من الاهتمام

تخيّل الموقف: أنت واقف عند محطة الفحص، مع قطعة مخبوزة حديثًا في يدك، تمرر إصبعك على طول الحافة المقطوعة. هناك شيء لا يبدو صحيحًا. تصطدم الشائكة بقفازك من جهة، بينما تُظهر الحافة المقابلة تلك المنطقة المستديرة الواضحة التي تشير إلى زيادة درفلة القالب. أنت تعلم أن هذه القطعة ستُرفض — والأمر الأسوأ هو أنك لست متأكدًا تمامًا من أي معلمة يجب ضبطها أولًا دون أن تُفاقم المشكلة الأخرى.

هل يبدو هذا مألوفًا؟ لقد واجه كل صانع قوالب وأدوات ذي خبرة هذه اللحظة بالضبط. والحقيقة المحبطة هي أن معظم المصادر التقنية تعالج مشكلتي درفلة القالب وارتفاع الشائكة كمسألتين منفصلتين، مما يترك للمهندسين مهمة اكتشاف العلاقة الحرجة بينهما بأنفسهم.

الارتباط الخفي الذي يغفله معظم المهندسين

إليك ما يجعل جودة الحافة في التحكم الطرفي أمرًا صعبًا: إن انحناء القالب وارتفاع الحافة المبروزة ليسا متغيرين مستقلين. بل هما ظاهرتان مترابطتان بعمق وتستجيبان لنفس معايير العملية—غالبًا في اتجاهات متعاكسة. فعندما تُضيق الفجوة للحد من تكوّن الحواف المبروزة، فإنك في الوقت نفسه تزيد من قوة الانحناء التي تُنتج انحناء القالب. إنها عملية موازنة دقيقة تتطلب فهم الخصائص كليهما معًا.

فكّر في الأمر وكأنه لعبة العتلة (اللعبة المنحنية). عندما تضغط على أحد الطرفين (الحد من الحواف المبروزة)، يرتفع الطرف الآخر (انحناء القالب). والمفتاح هو إيجاد نقطة التوازن تلك التي تبقى فيها كلا القيمتين ضمن الحدود المقبولة لتطبيقك.

لماذا تُحدد جودة الحافة أداء الجزء

جودة الحافة لا تتعلق فقط بالجماليات—بل تؤثر بشكل مباشر على وظيفة الجزء. فارتفاع الحافة غير المرغوب (burr) بشكل مفرط يخلق مخاطر أمنية، ويعرقل عمليات التجميع، ويمكن أن يؤثر سلبًا على جودة لحام آلة اللحام النقطي في العمليات اللاحقة. وفي الوقت نفسه، فإن التدحرج المفرط للقالب (die roll) يؤثر على الدقة الأبعادية ويمكن أن يتسبب في مشكلات في التوصيف في التطبيقات الدقيقة التي تكون فيها متطلبات قوة الخضوع حرجة.

لقد فهمت صناعة القوالب والأدوات هذه الآثار الفردية منذ فترة طويلة. ما كان مفقودًا هو إطار شامل لإدارة المقايضة بينها.

فهم مقايضة التدحرج الناتج عن القالب مقابل ارتفاع الحافة غير المرغوبة

يوفر هذا الدليل بالضبط هذا الإطار. لقد قمنا بتصنيف خمس طرق مجربة من أجل التحكم في التدحرج الناتج عن القالب مقابل ارتفاع الحافة غير المرغوبة ، يتم تقييمها مقابل الفعالية في العالم الواقعي وعملية التنفيذ العملية. ستجد كيف تؤدي تعديلات التخليص إلى تغيرات متوقعة في كلا الخصائص، ولماذا تفضل هندسات الشفرات معينة نتيجة على أخرى، ومتى تُحدث خصائص المواد الفرق بين النجاح والفشل.

سواء كنت تقوم بحل مشكلة مفاجئة في الجودة أو تصميم عملية ختم جديدة من الصفر، فإن هذا المصدر يوفر لك أطر اتخاذ القرار التي تحتاجها لموازنة كلا الخصائص الحرفية بناءً على متطلبات تطبيقك المحددة.

منهجيتنا في تصنيف حلول جودة الحواف

قبل الغوص في الحلول المحددة، يجب أن تفهم كيف قمنا بتقييم كل نهج. ليست جميع الحلول متساوية — فبعضها يحقق نتائج ممتازة لكنه يتطلب استثمارًا كبيرًا، في حين يقدّم البعض الآخر حلولًا سريعة ولكن بنطاق محدود. ويأخذ نظام التصنيف الخاص بنا في الاعتبار هذه المقايضات حتى تتمكن من اتخاذ قرارات مستنيرة بناءً على عمليتك المحددة.

خمسة عوامل تقييم حاسمة لجودة الحافة

قمنا بتقييم كل طريقة من طرق الكماشة مقابل إدارة ارتفاع الحدبة بناءً على خمسة معايير أساسية مستمدة من المعايير الراسخة في صناعة تشكيل المعادن وعشرات السنين من الخبرة العملية على أرض الواقع. إليكم ما قمنا بقياسه:

• تأثير نسبة الفتحة: ما مدى فعالية الطريقة في السماح لك بضبط دقة الفتحة بين المثقب والكماشة للحصول على خصائص حافة مثالية؟ ويقيم هذا العامل الدقة ونطاق التحكم الذي توفره كل طريقة على العلاقة الميكانيكية الأساسية.
• التوافق مع المواد: هل تعمل الحلول بشكل متسق عبر درجات الصلب المختلفة، وسبائك الألومنيوم، والفولاذ عالي القوة المتقدم؟ فبعض الأساليب تتميز بأداء ممتاز مع مواد معينة، لكنها تقل كفاءة عندما تختلف خصائص مقاومة الخضوع أو إجهاد الخضوع بشكل كبير.
• موثوقية القياس: هل يمكنك قياس النتائج والتحقق منها بشكل مستمر؟ إن الحل لا يكون أفضل من قدرتك على التأكد من أنه يعمل فعليًا. أولينا اهتمامًا للأساليب التي تتكامل جيدًا مع أنظمة الجودة المُعترف بها وبروتوكولات الإدارة.
• الكفاءة من حيث التكلفة: ما إجمالي الاستثمار مقابل العائد؟ ويشمل ذلك تكاليف التنفيذ الأولية، وتكاليف الصيانة المستمرة، ومتطلبات التدريب، والتأثيرات المحتملة على الإنتاجية.
• اعتبارات سرعة الإنتاج: هل يؤدي تنفيذ هذا الأسلوب إلى إبطاء عملياتك؟ قمنا بتقييم تأثيرات زمن الدورة، ومتطلبات الإعداد، والمرونة أثناء تشغيل الإنتاج.

كيف قمنا بتصنيف كل أسلوب

يعتمد منهجنا في التصنيف على تقييم الفعالية النظرية والتحديات العملية في التنفيذ. فالأسلوب الذي يوفر جودة مثالية للحافة ولكنه يتطلب تغيير الأدوات لمدة أسبوعين ببساطة ليس عمليًا بالنسبة لمعظم العمليات. ولذلك، فقد حققنا توازنًا بين النتائج المثالية وما هو عملي فعليًا على أرضية الإنتاج.

تم منح كل حل درجات عبر جميع المعايير الخمسة، ثم قمنا بوزن هذه الدرجات بناءً على أولويات الت manufacturing النموذية. وتعكس الت rankings النهائية الأساليب التي تحقق نتائج باستمرار عبر تطبيقات متنوعة — من ختم السيارات إلى مكونات إلكترونيات دقيقة .

اعتبارات خاصة بالمواد في تحليلنا

تستجيب مواد مختلفة بشكل مختلف لنفس الضبطات في العملية. فقد يؤدي إعداد الت_CLEARANCE إلى نتائج ممتازة على الفولاذ اللين، لكنه قد يسبب تبرين مفرط على درجات الفولاذ المقوى أو تبرين القالب غير المقبول على الألومنيوم الألين. ويأخذ تقييمنا هذه السلوكيات الخاصة بالمواد بعين الاعتبار، مع ملاحظة الحالات التي تعمل فيها بعض الأساليب بشكل أفضل مع عائلات مواد معينة.

ضع في اعتبارك أن تطبيقك المحدد قد يُرجح هذه العوامل بشكل مختلف. فقد تُعطي شركات تصنيع الطيران أولوية قصوى لموثوقية القياس، في حين قد تركز عمليات الإنتاج الكبيرة في صناعة السيارات على سرعة الإنتاج. استخدم تصنيفاتنا كنقطة بداية، ثم قم بالتعديل وفقًا لمتطلبات صناعتك ومواصفات الجودة الخاصة بك.

تحسين فجوة القالب الدقيق يحتل المرتبة الأولى

من حيث التحكم بين ارتفاع الحافة المدوّرة وارتفاع الحافة المبروزة (دي رول مقابل بور هايتس)، لا شيء يوفر نتائج أكثر تنبؤًا وتكرارًا من تحسين فجوة القص بين المثقب والقالب. ويحصل هذا الأسلوب على تصنيفنا الأول لأنّه يعالج العلاقة الميكانيكية الأساسية بين هذين الخصائص الحدّية — مما يمنحك تحكمًا مباشرًا في المفاضلة بدلاً من التعامل معها بشكل غير مباشر.

لفهم السبب وراء فعالية تحسين الفراغات، يجب إدراك مبدأ بسيط: الفجوة بين القالب العلوي والسفلي تحدد كيفية انفصال المادة أثناء القطع. عند ضبط هذه الفجوة بشكل صحيح، تكون قد حللت معظم تحديات جودة الحافة قبل أن تبدأ.

النقطة المثالية للفراغ حسب نوع المادة

إليك العلاقة الأساسية التي يجب أن تفهمها: هناك علاقة عكسية بين الفراغ وجودة الحافة. عندما تقلل من الفراغ (تقل الفجوة بين القالب العلوي والسفلي)، ينخفض ارتفاع الحافة البارزة لأن المادة تنفصل بقطع أنظف مع تشوه بلاستيكي أقل عند حافة القطع. ولكن في المقابل، يؤدي هذا الفراغ الأضيق إلى زيادة لف القالب بسبب ازدياد إجهاد الانحناء الذي تتعرض له المادة أثناء دخولها تجويف القالب السفلي قبل حدوث الانفصال.

على العكس، فإن الفجوات الأكبر تقلل من دحرجة القالب عن طريق السماح بفصل المادة في مرحلة مبكرة من دورة الضربة، ولكن هذا يؤدي إلى تكوُّن حافة خشنة أكبر نظرًا لتمزق المزيد من المادة بدلاً من قطعها بسلاسة. وتوجد نقطة التوازن المثالية عندما تظل كلتا الظاهرتين ضمن الهوامش المقبولة لديك.

ما يجعل هذه المسألة معقدة هو أن نقطة التوازن المثالية تتغير بناءً على خصائص المادة. فمعامل المرونة وإجهاد الخضوع وخصائص مقاومة الخضوع للقطعة المراد تشغيلها تؤثر بشكل مباشر على موقع الفجوة المثالية. تستجيب المواد ذات معامل مرونة عالي (مثل قيم الصلب) بشكل مختلف عن سبائك الألومنيوم الألين التي تمتلك خصائص معامل مرونة أقل.

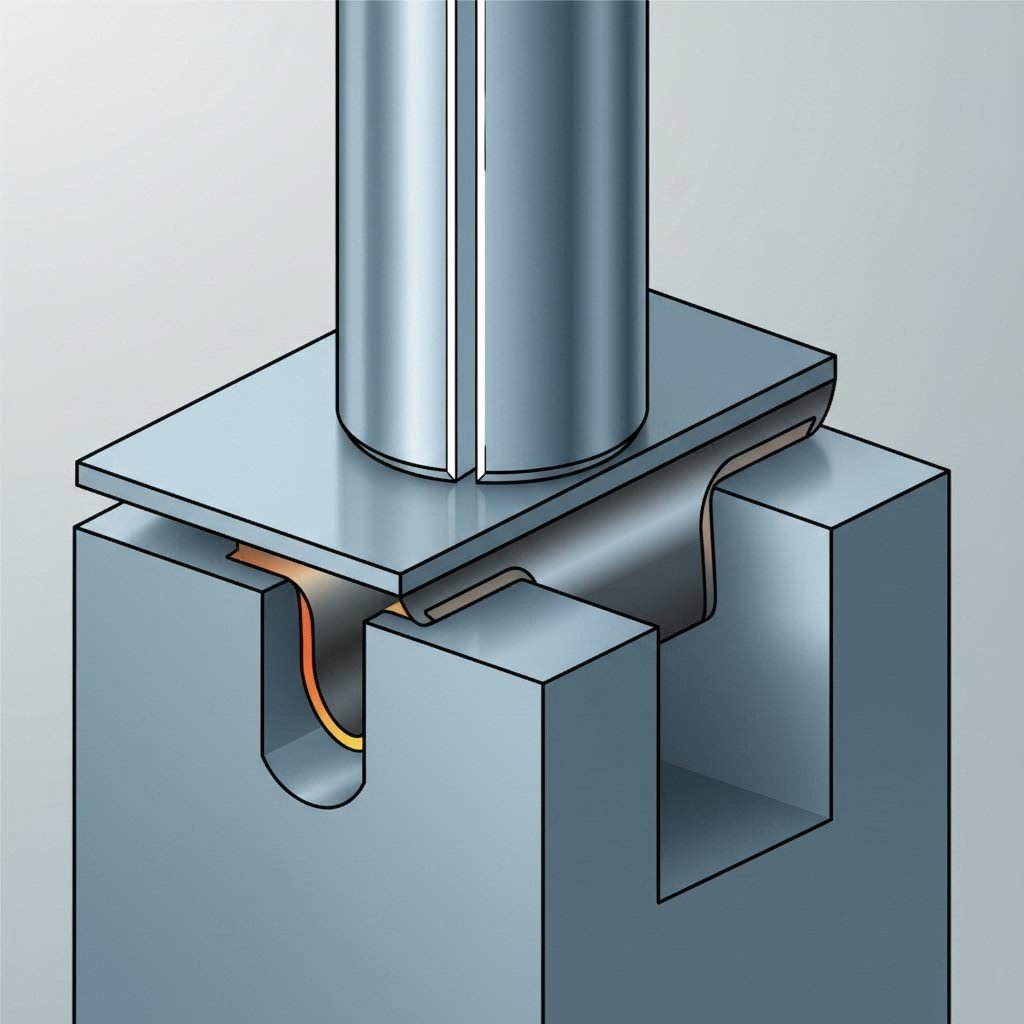

كيف تتحكم فجوة المثقب إلى القالب في كلتا الظاهرتين

تخيل عملية القص ببطء. بينما يهبط المطعاف، يلامس المادة أولاً ويبدأ بالدفع للأسفل. قبل أن يحدث أي قص، تنحني المادة – وهذا الانحناء يُنتج انحناء القالب على جانب المطعاف من القطعة. ويعتمد مقدار الانحناء قبل الكسر بشكل كبير على نسبة التسمح.

مع تسمحات أضيق، يجب على المطعاف دفع المادة إلى مسافة أبعد داخل ت cavity القالب قبل أن يبدأ الانفصال. يؤدي هذا الطور الممتد من الانحناء إلى إنتاج انحناء القالب بشكل أوضح. ومع ذلك، عندما يحدث الكسر أخيراً، تكون المنطقة القاطعة أضيق وأنظف، مما يؤدي إلى تشكيل الحافة المبردة بأدنى حد ممكن.

مع تسمحات أوسع، يبدأ الانفصال في وقت أبكر لأن المدى غير المدعوم يسمح للمادة بالانكسار sooner. ويعني انخفاض الانحناء تقليل انحناء القالب – لكن منطقة الكسر تصبح خشنة أكثر، وتتمزق كمية أكبر من المادة بدلاً من أن تُقص بسلاسة. وتُنتج هذه المادة الممزقة الحافة المبردة.

يتفاقم تأثر السماكة للمادة هذه التأثيرات بشكل كبير. تتطلب المواد الأسمك فجوات أكبر نسبيًا لتحقيق جودة حواف مماثلة. ستؤدي نسبة فجوة مناسبة تمامًا على مادة بسماكة 1 مم إلى إنتاج حافة زائدة مفرطة على مادة بنفس النوعية ولكن بسماكة 3 مم.

إرشادات نسبة الفجوة حسب نوع المادة

يوفر الجدول التالي توصيات أولية لنسبة الفجوة بناءً على نوع المادة. تمثل هذه النسب الفجوة لكل جانب كنسبة مئوية من سماكة المادة، وهي الطريقة القياسية المعتمدة في الصناعة للتعبير عن هذا المعلمة الحرجة.

نوع المادة	المسافة الموصى بها (% من السماكة)	اللف الدائري المتوقع	ارتفاع الحافة الزائدة المتوقعة	الاعتبارات الرئيسية
فولاذ رقيق (CR/HR)	6-10%	معتدلة	منخفض إلى متوسط	توازن جيد عند 8٪؛ قم بالتعديل حسب الدرجة المحددة
الفولاذ عالي القوة المتقدم (AHSS)	10-14%	منخفض إلى متوسط	معتدلة	تقلل الفجوة الأعلى من تآكل الأداة؛ انتبه لتشققات الحواف
سبائك الألومنيوم	8-12%	معتدلة إلى عالية	منخفض	تحتاج السبائك الألين إلى فجوة أضيق؛ انتبه للالتصاق
الفولاذ المقاوم للصدأ (السلسلة 300/400)	8-12%	معتدلة	معتدلة إلى عالية	يؤثر التصلد الناتج عن التشغيل على النتائج؛ ضع في الاعتبار استخدام أدوات مطلية

تُعد هذه التوصيات نقاط بداية. قد تتطلب تطبيقاتك المحددة تعديلات بناءً على هندسة القطعة، ومتطلبات التحمل، واحتياجات المعالجة اللاحقة. يؤثر معامل مرونة الفولاذ للدرجة المحددة الخاصة بك على سلوك ارتداد المادة وفصلها — يُرجى الرجوع إلى أوراق بيانات المورد الخاص بك للحصول على القيم الدقيقة للخصائص الميكانيكية.

إيجاد الإعدادات المثلى قبل إنتاج أول قطع

كانت الطريقة التقليدية لتحسين الفراغات تعتمد على قص قطع تجريبية، وقياس النتائج، وتعديل الأدوات، ثم التكرار حتى تحقيق جودة مقبولة. تعمل هذه الطريقة التجريبية والخطأ — لكنها تستغرق وقتًا طويلاً ومكلفة، خاصة عند التعامل مع مواد باهظة الثمن أو جداول إنتاج ضيقة.

يُغيّر محاكاة الحاسوب المعاصرة (CAE) هذه المعادلة بشكل جذري. يمكن لأدوات المحاكاة المتقدمة التنبؤ بنتائج دوامة القالب مقابل ارتفاع الحافة المشقوقة قبل قطع أي جزء، مما يمكّن المهندسين من تحسين إعدادات الفجوة افتراضيًا. ويُعد هذا القدرة أكثر قيمة خاصة عند التعامل مع مواد جديدة أو هندسة أجزاء معقدة لا تنطبق عليها الخبرة التاريخية مباشرةً.

يمكن للمهندسين الذين يستخدمون محاكاة الحاسوب (CAE) نمذجة سيناريوهات متعددة للفراغات، وتقييم توزيعات الإجهاد طوال دورة القطع، والتنبؤ بنتائج جودة الحواف بدقة ملحوظة. وهذا يقلل من التجارب العشوائية من عشرات المحاولات إلى بضعة اختبارات تحقق فقط. ويمكن لخبراء الختم الدقيق ذوي القدرات المتقدمة في المحاكاة، مثل الشركات التي تقدم حلول قوالب معتمدة وفقًا للمواصفة IATF 16949، التنبؤ بالإعدادات المثلى للفجوة أثناء مرحلة التصميم — مما يسرّع الوصول إلى الإنتاج ويحسن معدلات الجودة من أول مرة.

مزايا تحسين الفجوة

• التحكم الدقيق: يتعامل مباشرة مع العلاقة الميكانيكية الأساسية، مما يمنحك تعديلات قابلة للتنبؤ بالنتائج السببية
• نتائج قابلة للتنبؤ: بمجرد إ thiết립 الإعدادات المثالية، تظل النتائج متسقة عبر دفعات الإنتاج عند استخدام مواد مستقرة
• تطبيقات عالمية: يعمل مع جميع أنواع المواد، وأسماكاتها، وهندسة الأجزاء—بدون قيود مرتبطة بنوع المادة
• جاهز للمحاكاة: يمكن للأدوات الحديثة للتحليل بمساعدة الحاسوب (CAE) الت pronبؤ بالمسافة المثالية قبل الإنتاج، مما يقلل من وقت التطوير والنفايات

سلبيات تحسين المسافة

• يتطلب دقة في الأدوات: تحقيق فجوات محددة يتطلب دقة في بناء القوالب وصيانتها—فأدوات التمز تؤدي إلى تغيّر المسافة بشكل غير متوقع
• الحساسية تجاه دفعات المواد: قد تتطلب الاختلافات في خصائص المواد الداخلة (السمك، الصلابة) تعديلات في الفراغ بين الدفعات
• تعقيد الإعداد: يتطلب التحقق من الفراغ الفعلي على المكبس خبرة في القياس ومعدات قياس مناسبة
• تعديل محدود أثناء العملية: على عكس إعدادات السرعة، لا يمكن تعديل الفراغ أثناء تشغيل الإنتاج دون إيقاف المكبس

ورغم هذه القيود، يظل تحسين الفراغ هو النهج الأكثر فعالية لإدارة التوازن بين درفلة القالب وارتفاع الحافة. فهو يعالج الأسباب الجذرية بدلاً من الأعراض، وتُسهم الاستثمارات في الأدوات المناسبة وقدرات القياس في تحقيق فوائد على كل قطعة تُنتج. وعند دمجه مع الأساليب التي سنغطيها لاحقًا — مثل هندسة زاوية القطع وصيانة الأدوات — يشكل تحسين الفراغ الأساس لمراقبة جودة الحواف بشكل شامل.

تحتل هندسة زاوية القطع المرتبة الثانية في التحكم بالحواف

بينما يمنحك تحسين التخليص أقصى قدر من السيطرة المباشرة على درجة الانحناء مقابل ارتفاع الحافة المبروزة، فإن هندسة زاوية القطع تحتل مركز الوصيف بقوة لسبب مقنع: إنها تُغيّر جوهريًا كيفية توزيع الإجهاد خلال مادة العمل أثناء عملية الفصل. بدلًا من تعديل الفجوة بين القالب والمسطح، فإنك بذلك تعيد تشكيل عملية القطع نفسها، مما يفتح آفاقًا لا يمكن تحقيقها من خلال تعديلات التخليص وحدها.

فكّر في الفرق بين قص الورق باستخدام مقص موضوع بشكل مسطح أو بزاوية. فالطريقة المائلة تتطلب قوة أقل وتُنتج قطعًا أنظف. وينطبق نفس المبدأ على ختم المعادن، رغم أن التعقيد الهندسي يكون أكبر بكثير.

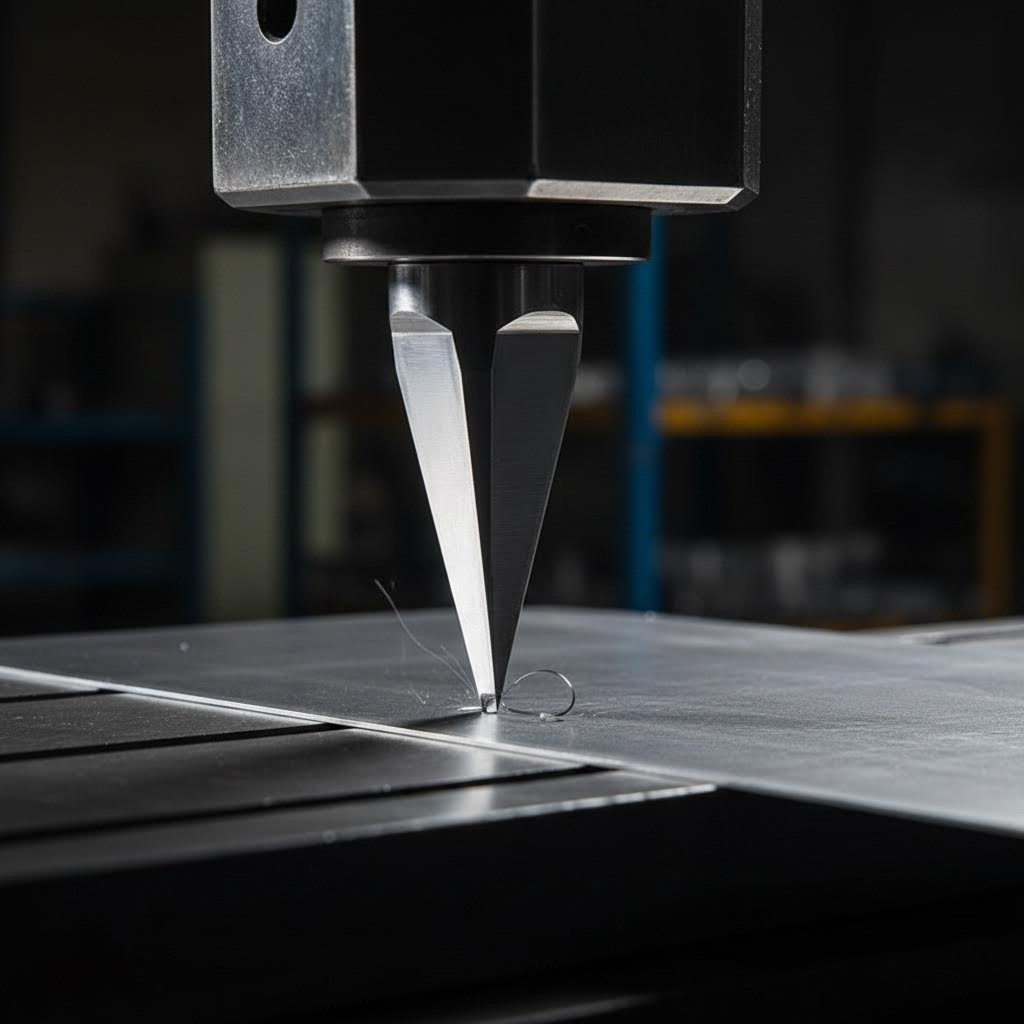

أسرار هندسة الشفرة للحصول على حواف أنظف

القطع المسطح التقليدي — حيث تتلامس سطح القالب مع المادة في وقت واحد على طول محيطها بالكامل — يولد أقصى قوة قطع لحظة التأثير. ويؤدي هذا الحمل المفاجئ إلى تكوّن مناطق تركيز إجهاد تسهم في تكون الحافة البارزة (البروز) وانحناء القالب. وتتعرض المادة لتشوه موضعي شديد يؤدي إلى تصلب عند حافة القطع، مما يؤثر على نظافة فصلها.

تُوزع تقنيات القطع المخروطية هذه القوة تدريجيًا على طول دورة القطع. بدلاً من أن يحدث التلامس على طول المحيط بالكامل دفعة واحدة، يبدأ التلامس من نقطة واحدة وينتشر عبر المادة أثناء هبوط القالب. ويقلل هذا الانخراط التدريجي من القوى القصوى بنسبة 30-50% في التطبيقات النموذجية — وهذه التقليل في القوة يؤثر مباشرة على جودة الحافة.

إليك السبب في أهمية القوة: إن القوة المفرطة أثناء القطع تُسرّع من عملية التصلب الناتجة عن التشوه في منطقة القص. وعندما يتقسّب المادة بسرعة كبيرة خلال عملية القطع، تصبح أكثر هشاشة عند الحافة، مما يخلق ظروفاً تُفضّل تكوّن الحُدبات وأنماط الكسر غير المنتظمة. وبتقليل القوى القصوى من خلال القطع الزاوي، فإنك تسمح للف material بالانفصال بشكل تدريجي أكثر مع تأثيرات أقل حدة من التصلب الناتج عن الانفعال.

إن هندسة حافة القطع الخاصة بك تؤثر أيضاً على أنماط تدفق المادة أثناء الانفصال. فالزوايا الحادة والمصممة جيداً تقوم بتوجيه المادة بعيداً عن منطقة القطع بكفاءة أكبر، مما يقلل من احتمالية حدوث حواف ممزقة تؤدي إلى تكوّن الحُدبات. وقد وجدت بعض العمليات نجاحاً في الجمع بين القطع الزاوي وتقنيات مستمدة من التشكيل الدوراني – باستخدام هندسة الأداة لتوجيه تدفق المادة بدلاً من فرض الانفصال فقط.

تأثير زاوية القص على جودة الحافة

يشير زاوية القص إلى الزاوية التي يلتقي عندها حافة القطع مع المادة، وتؤدي زوايا مختلفة إلى توزيعات إجهاد مختلفة بشكل كبير تؤثر على تشكيل الدحرجة والبروز. إن فهم هذه العلاقات يساعدك على تحديد الأدوات التي توفر جودة حواف مثلى للتطبيق الخاص بك.

توفر زوايا القص المنخفضة (عادةً بين 2 و5 درجات) تقليلًا مت modest في القوة مع الحفاظ على خصائص الحافة نسبيًا موحدة حول محيط القطعة. تعمل هذه الطريقة بشكل جيد عندما تحتاج إلى جودة حافة متسقة على جميع الجوانب ولا يمكنك التolerate التفاوت بين الحواف الأمامية والخلفية للقطع الخاص بك.

توفر زوايا القص الأعلى (6-12 درجة) تقليلًا أكثر أهمية في القوة ولكنها تخلق ظروف قطع غير متماثلة. حيث تشهد الحافة الأمامية للقطع—التي يبدأ عندها التلامس—أنماط إجهاد مختلفة عن الحافة الخلفية التي يتم فيها الاكتمال الفصل. يمكن أن يؤدي هذا عدم التماثل إلى فروق ملحوظة في درجة انحراف القالب وارتفاع الحافة المبروزة (burr height) حول محيط القطعة.

تختلف توزيعات الإجهاد بشكل كبير. ففي الحافة الأمامية، يبدأ الانحناء والتدفق للمادة قبل أن تتلامس الحافة الخلفية حتى مع المثقب. يقلل هذا الإجراء التدريجي من انحراف القالب عند الحافة الأمامية لأن الفصل يحدث قبل أن يصل الانحناء إلى أقصى حد له. ومع ذلك، قد تُظهر الحافة الخلفية زيادة في انحراف القالب لأنها تتعرض للتشوه التراكمي الكامل للحركة.

في التطبيقات التي يكون فيها اتساق جودة الحافة أكثر أهمية من مستويات الجودة المطلقة، غالبًا ما تكون الزوايا الأقل ميلًا خيارًا أفضل. وعندما تكون الجودة الشاملة هي الأولوية القصوى وتُقبل بعض التباينات على المحيط، فإن الزوايا الأعلى تحقق نتائج إجمالية أفضل.

متى يجب اختيار القطع المائل مقابل القطع المستوي

ليست كل التطبيقات تستفيد من هندسة القطع المائل. يعتمد القرار على متطلبات الجزء المحددة، وحجم الإنتاج، وأولويات الجودة لديك. فيما يلي كيفية تقييم ما إذا كان هذا الأسلوب مناسبًا لعمليتك.

يتفوق القطع المائل عندما تعمل مع مواد سميكة حيث تصبح قوى القطع مشكلة. وتزداد الفوائد الناتجة عن تقليل القوة مع زيادة سماكة المادة — فمثلاً الصفيحة بسماكة 3 مم تستفيد نسبيًا بشكل أكبر من القطع المتدرج مقارنة بالصفيحة بسماكة 0.5 مم. إذا كانت عمليتك الحالية تعاني من تآكل الأدوات، أو حدود طاقة المكبس، أو الضوضاء والاهتزاز الزائدين، فقد تحل الهندسة المائلة عدة مشكلات في آنٍ واحد.

يظل القطع المسطح الخيار المفضل عندما تكون الاتساقية على الحافة حول المحيط بالكامل أمرًا حاسمًا. قد تؤدي المكونات الدقيقة التي تتطلب خصائص متطابقة في درجة انحناء القالب مقابل ارتفاع الحافة المشوهة على جميع الجوانب بشكل أفضل مع القطع المتزامن، حتى لو كانت مستويات القوة الكلية أعلى. كما أن القطع المسطح يبسّط تصميم الأدوات ويقلل من التكاليف الأولية.

تؤثر الخصائص الفيزيائية للمواد تأثيرًا كبيرًا على هذا القرار. تختلف خصائص التصلب نتيجة التشوه بين المواد — فالفولاذ عالي القوة المتطور والدرجات المقاومة للصدأ التي تتصلب سريعًا عند التشغيل تستفيد أكثر من تقليل قوى القطع المائل. بينما تُظهر المواد الأطرى مثل الفولاذ الطري وبعض سبائك الألومنيوم تحسنًا أقل وضوحًا لأن سلوكها في التصلب نتيجة التشوه أقل عدوانية.

مزايا تحسين زاوية القطع

• تخفيض قوة القطع: تنخفض القوى القصوى بنسبة 30-50% باستخدام زوايا قص مصممة بشكل مناسب، مما يقلل من الإجهاد الواقع على الأدوات والماكينات
• تحسين جودة الحافة على مواد معينة: تُظهر المواد المعرضة للتحسن في الصلابة نتيجة الانفعال العدوانية حوافًا أكثر نظافة مع حركة قطع تدريجية
• إطالة عمر الأداة: القوى الأقل تعني تآكلًا أقل على حواف القطع، مما يزيد من الفترات بين الشحذ أو الاستبدال
• تقليل تآكل المكبس: تمتد أحمال القمة الأقل من عمر محامل المكبس والإطار بينما تقلل الضوضاء والاهتزازات

سلبيات تحسين زاوية القطع

• تصميم الأدوات أكثر تعقيدًا: تتطلب الأسطح المائلة للقطع تصنيعًا دقيقًا وهندسة قوالب أكثر تطورًا
• مطلوب تحسين خاص بالمواد: تختلف زاوية القص المثالية باختلاف نوع المادة وسمكها وخصائصها الميكانيكية
• تكلفة أدوات أولية أعلى: يزيد التصميم الهندسي المعقد تكلفة تصنيع القوالب، على الرغم من أن ذلك غالبًا ما يُعوّض من خلال إطالة عمر الأداة
• خصائص الحافة غير المتماثلة: تؤدي زوايا القص الأعلى إلى فروقات ملموسة بين الحواف المقطوعة الأمامية والخلفية

تتمثل أفضل حالات الاستخدام لتحسين هندسة زاوية القص في الإنتاج عالي الحجم حيث تكون جودة الحافة بالغة الأهمية، ويمكن استهلاك تكلفة الاستثمار الأولي في الأدوات على مدى ملايين القطاء. تستفيد المكونات الهيكلية للسيارات، ولوحات الأجهاز، والأقواس الدقيقة من هذا النهج عندما تبرر أحجام الإنتاج الاستثمار الهندسي.

بالنسبة للعمليات التي تستخدم بالفعل القطع الزاوي، يمكن أن تؤدي حتى التحسينات الصغيرة في الهندسة إلى تحسينات ملحوظة. أحيانًا يكفي تعديل زاوية القص بدرجة أو درجتين فقط لتغيير التوازن بين دحرجة القالب وارتفاع الحافة المبروزة (burr) بما يكفي لجعل الأجزاء التي كانت سابقاً على الحدود المقبولة تدخل ضمن المواصفات. وبالجمع بين هذا الإجراء وتحسين الفتحة (clearance) الذي تم تناوله في منهجيتنا الأبرز، فإن هندسة الشفرة توفر لك رافعة قوية ثانية لتحقيق الجودة المطلوبة للحافة، وعندما يتم تحسين كلا العاملين معًا، فإن النتائج غالبًا ما تفوق ما يمكن تحقيقه باستخدام أي منهما على حدة.

يحظى صيانة حدّة الأداة بالمركز الثالث

لقد ضبطت إعدادات الفتحة لديك وحسّنت هندسة القطع، ولكن إليك ما يفاجئ العديد من العمليات: هذه المعايير المضبوطة بعناية تتغير تدريجيًا مع ارتداء الأدوات. تأتي صيانة حدّة الأداة في المرتبة الثالثة ضمن أولوياتنا لأنها غالبًا العامل الأكثر إهمالًا عند إدارة توازن دحرجة القالب مقابل ارتفاع الحافة المبروزة (burr height)، ومع ذلك فهي واحدة من أكثر الحلول سهولة وتوفراً أمام أي عملية ختم.

ما يجعل تآكل الأداة خبيثًا بشكل خاص هو كسره العلاقة العكسية النموذجية بين درجة انحناء القالب وارتفاع الحافة. في حين أن معظم معايير العملية تدفع هذه الخصائص في اتجاهين متعاكسين، فإن أدوات القطع المستعملة تتدهور في كليهما في آنٍ واحد. إن فهم نمط التآكل هذا، وإقرار بروتوكولات للوقاية منه، يحافظ على جودة حواف القطع ثابتة طوال حملات الإنتاج بأكملها.

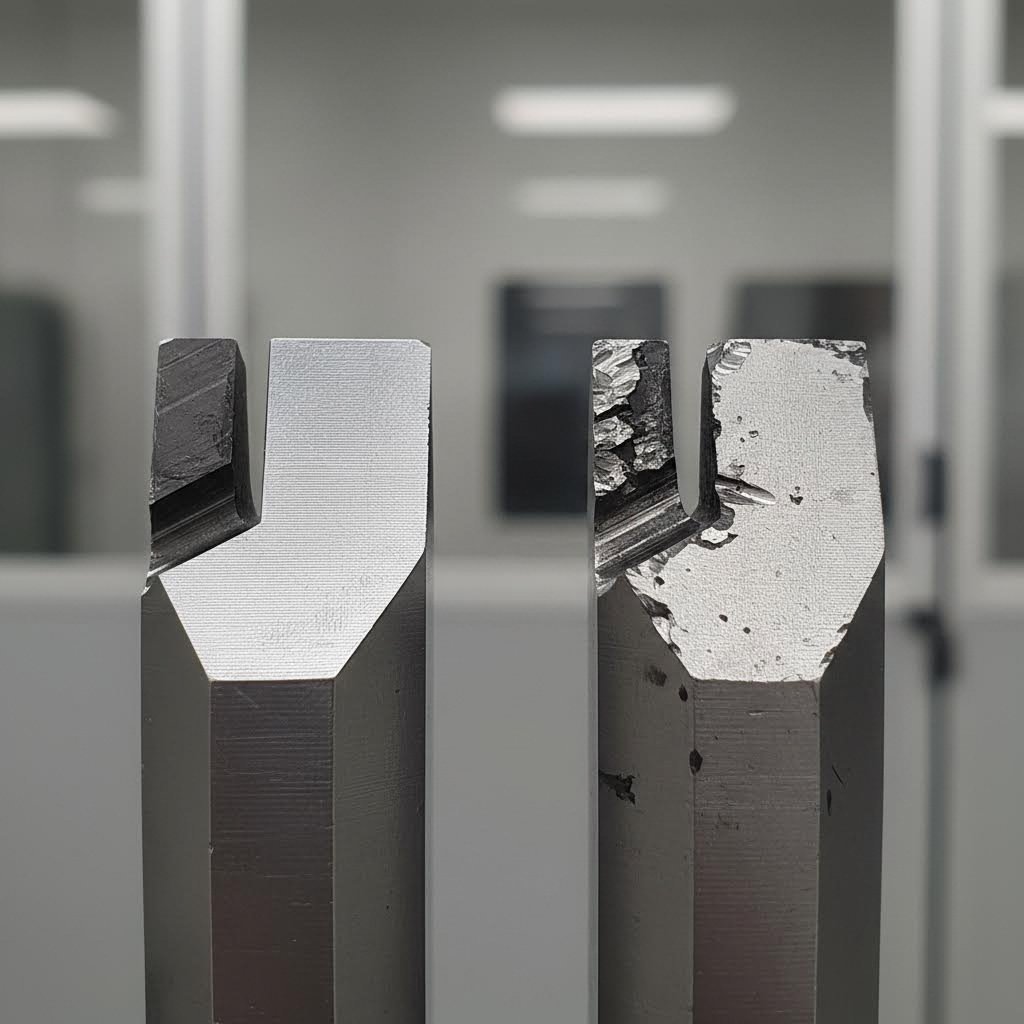

نمط التآكل الذي يُنبئ بالمشكلة

تُنتج حواف القطع الجديدة فصلًا نظيفًا ومتوقعًا. فالواجهة الحادة بين المثقب والمادة تُكوّن منطقة قص محددة مع أقل تشوه بلاستيكي خارج منطقة القطع المباشرة. ولكن مع تآكل حواف القطع، تصبح هذه العملية الفصل النظيف معطلة بشكل متزايد.

حواف القص التالفة لا تقطع — بل تدفع وتمزق. بدلاً من قطع المادة بسلاسة، يُجبر الحافة القاطعة المستديرة المادة على الانزلاق جانبيًا قبل حدوث الفصل. ويؤدي هذا الانزلاق الجانبي إلى زيادة تدحرج القالب في جانب القص، لأن المادة تنثني بشكل أوسع قبل بدء الكسر. وفي الوقت نفسه، يتسبب تمزق المادة عند الفصل في تكون شوائب أكبر وأكثر عدم انتظامًا على جانب القالب.

إليك الملاحظة الأساسية: مع الأدوات الحادة، يؤدي تشديد الفراغ إلى تقليل الشائبة ولكن يزيد من تدحرج القالب (العلاقة العكسية). أما مع الأدوات التالفة، فإن كلا الخصيصتين تتدهوران معًا بغض النظر عن إعدادات الفراغ. ويشير هذا انهيار العلاقة المتوقعة بين السبب والنتيجة إلى أن الصيانة أصبحت أمرًا عاجلًا.

إن نمط البلى نفسه يروي قصة. فاحص حافات قطع المثقبة تحت تكبير. الحواف الجديدة تُظهر زاوية محددة حيث يلتقي الوجه مع الجدار الجانبي. أما الحواف البالية فتُظهر نصف قطر مرئي — ويزداد هذا نصف القطر تدريجيًا مع الاستخدام المستمر. وعندما يقترب نصف قطر البلى هذا من سماكة المادة أو يتجاوزها، فمن المرجح أنك قد تجاوزت نقطة الخسارة التي عندها يصبح من المستحيل تحقيق جودة حافة مقبولة.

فترات الشَّحذ التي تحافظ على جودة الحافة

يتطلب إنشاء جداول شَّحذ فعالة، التوازن بين مقاطعة الإنتاج وتدهور الجودة. فشَّحذ بشكل متكرر جدًا، وأنت تهدر الطاقة الإنتاجية وتسارع استهلاك الأداة. وانتظر طويلًا جدًا، وأنت تنتج أجزاءً رديئة أو مرفوضة بينما تسرع أيضًا من بلى مكونات القالب الأخرى.

توفر صلادة المادة المدخل الأساسي للجدول الزمني. تتسبب المواد الأشد — مثل الفولاذ عالي المقاومة المتطور والفولاذ المقاوم للصدأ المعالج بالعمل — في تهترئ الأداة بشكل أسرع مقارنة بالمواد الأقل صلادة مثل الفولاذ الطري أو الألمنيوم. قد تحتاج قطاعة تعمل 500,000 ضربة على الفولاذ الطري إعادة شحذها بعد مجرد 50,000 ضربة على الفولاذ عالي المقاومة ثنائي الطور.

يحدد حجم الإنتاج ما إذا كنت تُجدول الشحذ حسب عدد الضربات، أو الوقت التاقي، أو مقاياسات الجودة. تستفيد العمليات عالية الحجم من الجدولة القائمة على عدد الضربات لأن التهترئ يتสะสม بشكل متوقع مع كل ضربة. قد تجد العمليات الأقل حجمًا أن الجداول الزمنية القائمة على التاقي أكثر عملية، مع إجراء فحوصات الجودة التي تُطلق تدخال مبكر عند الحاجة.

اعتبر هذه الفترات الأساسية للشحذ نقاط بداية، ثم قم بتعديلها بناءً على نتائجك المحددة:

• فولاذ طري (أقل من 40 HRB): 100,000-250,000 ضربة حسب سماكة المادة وتعقيد القطعة
• فولاذ عالي المقاومة (40-50 HRC): 30,000-80,000 ضربة؛ درجات صلابة أعلى عند الطرف الأدنى من النطاق
• الصلب عالي القوة والصلب المقاوم للصدأ: 15,000-50,000 ضربة؛ تسبب هذه المواد تأثيرات تصلب بسبب التشوه التي تُسرّع التسخمة
• سبائك الألومنيوم: 150,000-400,000 ضربة؛ المادة الألين تكون أكثر لطفًا على الأدوات ولكن انتبه من تراكم الخدوش

تتبع النتائج الفعلية الخاصة بك لتحسين هذه الفترات. تؤثر خصائص التصلب الناتج عن الإجهاد والتصلب الناتج عن العمل في درجات المواد الخاصة بك بشكل كبير على معدلات التسخمة — فمثلاً يمكن لاثنين من أنواع الفولاذ ذات تقيم الصلابة المتطابق ولكن بتركيبات سبائك مختلفة أن ينتجوا نتائج مختلفة جداً في عمر الأداة.

مراقبة حالة الأداة للحصول على نتائج متسقة

إن المراقبة الفعالة تلتقط التدهور قبل أن يتسبب في مشكلات في الجودة. بدلاً من الانتظار حتى رفض القطع، تطبّق العمليات الاستباقية بروتوكولات فحص تحدد اتجاهات البلى وتحفّز الصيانة في الوقت الأمثل.

يظل الفحص البصري خط الدفاع الأول لديك. يمكن للعاملين المدربين على التعرف على أنماط البلى أن يحددوا في كثير من الأحيان المشكلات الناشئة قبل أن تؤثر على جودة الحافة. ابحث عن مناطق البلى المرئية على حواف القطع، أو التقشير أو التشققات الدقيقة، وتراكم المواد المتصلبة نتيجة التشغيل على أسطح الأداة.

يضيف الرصد القائم على القياس طابعاً موضوعياً لبرنامجك. فمقاييس جودة الحافة — مثل قياسات ارتفاع الحافة المشوهة، وقراءات عمق انحناء القالب، وقيم خشونة الحافة — توفر بيانات قابلة للقياس تتبع التدهور مع مرور الوقت. وعندما تقترب القياسات من حدود المواصفات، فإنك تتلقى تحذيراً مسبقاً لجدولة الصيانة.

تنفذ بعض العمليات رصد قوة القطع كنظام إنذار مبكر. ومع تآكل الأدوات، تزداد قوى القطع لأنها تحتاج إلى طاقة أكبر لدفع المادة وتمزيقها بدلاً من قصها بسلاسة. ويمكن لأجهزة استشعار القوة المدمجة في المكبس الخاص بك أن تكتشف هذه الزيادة قبل أن تتدهور جودة الحافة بشكل مرئي، مما يمكّن من تنفيذ صيانة تنبؤية بالفعل.

مزايا صيانة حدة الأدوات

• التكلفة النسبية منخفضة: تُكلّف صقل الأدوات الحالية جزءًا بسيطًا من تكلفتها البديلة، وتمثل معدات الصيانة استثمارًا رأسماليًا متواضعًا
• الأثر الفوري: استعادة جودة الحافة فورًا باستخدام أدوات مصقولة حديثًا—ولا يتطلب ذلك أي عملية تحسين تعتمد على التجربة والخطأ
• ينطبق على الأدوات الحالية: يعمل مع القوالب والمكابس الحالية دون الحاجة إلى تصاميم أدوات جديدة أو معدات رأسمالية
• يمنع الضرر المتسلسل: تحvented الصيانة في الوقت المناسب تلف المكابس المستهلكة للقوالب والأجزاء الأخرى

سلبيات صيانة حدة الأدوات

• يتطلب مراقبة مستمرة: تتطلب البرامج الفعالة التفتيش والقياس المنتظمين؛ فعدم الانتباه المستمر يؤدي إلى تجاوزات في الجودة
• انقطاعات الإنتاج: يتطلب الشحذ إزالة الأدوات من الخدمة، مما يخلق تحديات في الجدولة بالنسبة للعمليات عالية الحجم
• يعتمد على مهارة المشغل: يعتمد كل من اكتشاف التآكل وجودة الشحذ على أفراد مدربين ذوي الخبرة المناسبة
• محدود بعمر الأداة: يزيل كل دورة شحذ كمية من المادة؛ وفي النهاية يجب استبدال الأدوات بغض النظر عن جودة الصيانة

تكمن المفتاح للصيانة الناجحة للأدوات في وضع بروتوكولات واضحة واتباعها باستمرار. قم بتوثيق فترات الشحذ الخاصة بك، وتتبع الصيانة الفعلية مقابل المخطط لها، واربط حالة الأداة بمقاييس جودة الحافة. مع مرور الوقت، تسمح لك هذه البيانات بتحسين الجدولة حسب المواد والإنتاج الخاصة بك — حيث يمكنك اكتشاف التآكل قبل أن يؤثر على توازن دوران القالب مقابل ارتفاع الحافة، مع تقليل الانقطاعات الإنتاجية غير الضرورية

مطالبات استراتيجية اختيار المواد بالمركز الرابع

ماذا لو يمكنك التنبؤ بنتائج جودة الحافة قبل قص أول قطعة — فقط بمعرفة الخصائص الميكانيكية لمادتك؟ يحصل اختيار وتحضير المواد على مركزنا الرابع من حيث الأهمية لأنه يعالج مشكلة تدحرج الحافة مقابل ارتفاع الحافة المشوهة من المصدر. بدلاً من التعويض عن سلوك الحافة المشكل من خلال تعديلات العملية، فإن هذا النهج يبدأ بالمواد التي تتميز بخصائص داخلية تفضل الفصل النظيف.

ما التحدي؟ غالبًا لا يمكنك اختيار المادة بنفسك. فمواصفات العملاء، والقيود المتعلقة بالتكلفة، وواقع سلسلة التوريد تحدد في كثير من الأحيان ما يصل إلى رصيف استلامك. ولكن عندما تتاح المرونة — أو عند مواجهة مشكلات مستمرة في جودة الحافة — تصبح معرفة كيفية تأثير خصائص المادة على سلوك الحافة ذات قيمة كبيرة.

الخصائص المادية التي تتنبأ بسلوك الحافة

تُحدد ثلاث خصائص ميكانيكية نتائج جودة الحافة: إجهاد الخضوع، والاستطالة، ومعدل التصلب بالعمل. وتساعد معرفة كيفية تأثير كل منها على تشكل الأسطوانة والبارزة في توقع المشكلات قبل أن تظهر على أجزائك.

مقاومة الخضوع للصلب تحدد كمية الإجهاد الذي يتحمله المعدن قبل أن يبدأ التشوه اللدن. تقاوم المواد ذات إجهاد الخضوع الأعلى الانحناء—وهو ما يبدو مفيدًا للحد من تشكل الأسطوانة. ومع ذلك، فإن هذه المواد نفسها غالبًا ما تنكسر بشكل مفاجئ بمجرد بدء التشوه، مما يخلق مناطق تشوه غير منتظمة تولّد بارزات. وتنطوي العلاقة بين مقاومة الشد ومقاومة الخضوع هنا على أهمية كبيرة: فالمواد التي تكون الفجوة ضيقة بين هاتين القيمتين تميل إلى الانفصال الهش مع احتمال أعلى لتكوين البارزات.

التمدد يقيس مقدار تمدد المادة قبل الكسر. تتدفق المواد ذات الاستطالة العالية وتنحني بسهولة أكبر، مما يزيد عادةً من درجة انحناء القالب (die roll) حيث تتلاءم المادة مع تجويف القالب قبل الفصل. ومع ذلك، فإن هذه القابلية للتشكل غالبًا ما تُنتج مناطق كسر أنظف مع تقليل تكون الحافة المبروزة (burr). أما المواد ذات الاستطالة المنخفضة فتُقاوم الانحناء (مما يقلل انحناء القالب)، لكنها تميل إلى تكوين حواف ممزقة وغير منتظمة.

معدل التصلب بالتشوه يصف مدى سرعة تعزيز المادة أثناء التشوه البلاستيكي. يؤدي التصلب السريع في العمل إلى تكوين منطقة ضيقة ومجهدة بشدة عند حافة القطع. وعندما تصبح هذه المنطقة هشة جدًا وبسرعة كبيرة، تظهر أنماط كسر غير منتظمة، ما ينتج عنه زيادة في انحناء القالب وزيادة في حجم الحواف المبروزة (burrs) في آنٍ واحد.

إن الانفعال الناتج عن قص الفولاذ يؤثر أيضًا على النتائج. تميل المواد التي تصل إلى انفعال عالٍ قبل بدء التصدع إلى إظهار درجة أكبر من تدحرج القالب، لأن الانحناء يستمر لفترة أطول قبل حدوث الفصل. ويساعد مطابقة إعدادات الفتحة مع الانفعال المتوقع عند الخضوع للإجهاد على تحسين نقطة الفصل.

تحديات الفولاذ عالي القوة المتطور والحلول

يُعرض الفولاذ عالي القوة المتطور تحديات فريدة يصعب على الأساليب التقليدية التعامل معها. تجمع هذه المواد — التي تشمل الدرجات ثنائية الطور، وTRIP، والماتنشية — بين القوة العالية وقابلية جيدة للتشكيل من خلال بنى مجهرية متطورة. ولكن هذه البنى المجهرية نفسها تؤدي إلى سلوك غير متوقع عند الحواف.

المشكلة الأساسية؟ غالبًا ما تُظهر درجات الفولاذ عالي القوة شديد التحمل (AHSS) تباينًا موضعيًا في الصلادة والمطيلية على المستوى المجهرى. عندما يصطدم حافة القطع الخاصة بك بمنطقة مارتنزية صلبة ثم تليها مباشرة منطقة فيريتية ألين، فإن سلوك الانفصال يتغير أثناء عملية القطع. وهذا يُنتج أعماقًا غير متساوية لتدحرج القالب وأنماط شائكة غير منتظمة تتباين حتى داخل جزء واحد.

عادةً ما تتطلب معالجة الفولاذ عالي القوة شديد التحمل (AHSS) فجوات أوسع مقارنة بالفولاذ التقليدي — غالبًا ما تكون بين 10-14% بدلاً من النطاق 6-10% الذي يناسب الفولاذ الطري. تقلل هذه الفجوة المتزايدة قوى القطع وتسمح بانفصال تدريجي أكثر، مما يتكيف مع التباينات المجهرية دون إحداث تركيزات إجهاد شديدة.

يشكل تشقق الحواف مصدر قلق إضافي بالنسبة للفولاذ عالي القوة المتقدم (AHSS). إن انخفاض الاستطالة في بعض الدرجات المتطورة يعني أن الدحرجة العدوانية للقالب يمكن أن تُحدث شقوقًا عند الحافة المثنية، وهذه الشقوق تنتشر لاحقًا أثناء عمليات التشكيل اللاحقة أو تحت الأحمال التشغيلية. عند العمل مع الفولاذ عالي القوة المتقدم (AHSS)، قد تحتاج إلى إعطاء أولوية لتقليل دحرجة القالب حتى على حساب مستويات برادة أعلى نسبيًا.

تكتسب إعدادات المادة أهمية أكبر مع الفولاذ عالي القوة المتقدم (AHSS) مقارنةً بالفولاذ التقليدي. فالتغيرات في ملفائف المادة الواردة من حيث السماكة والصلابة وحالة السطح تؤدي إلى تقلبات أكبر في جودة الحافة. ويُعد تطبيق فحص استلام أكثر دقة وفصل المواد حسب الدفعة خطوة مهمة للحفاظ على نتائج معالجة متسقة.

الاختلافات في جودة الحافة بين الألومنيوم والفولاذ

إن التحول من الفولاذ إلى الألومنيوم — أو العكس — يتطلب تعديلات جوهرية في العمليات، لأن هذه المواد تنفصل من خلال آليات مختلفة تمامًا. وفهم هذه الاختلافات يمنع تطبيق الافتراضات المستندة إلى الفولاذ على عملية معالجة الألومنيوم.

تتميز سبائك الألومنيوم عادةً بانخفاض إجهاد الخضوع وزيادة الاستطالة مقارنةً بالفولاذ من نفس السُمك. يؤدي هذا المزيج إلى ظهور تأثير أكثر وضوحًا لانزلاق القالب، حيث يتدفق المعدن اللين بسهولة داخل تجويف القالب. ومع ذلك، فإن مرونة الألومنيوم تُنتج عمومًا مناطق كسر أنظف مع حد أدنى من الحافة الزائدة (burr)، وهو ما يمثل عكس المقايضة مع الفولاذ عالي القوة.

يبلغ معامل مرونة الألومنيوم حوالي ثلث معامل مرونة الفولاذ. يعني هذا الانخفاض في الصلابة أن الألومنيوم ينحني بسهولة أكبر تحت نفس القوة المؤثرة، مما يزيد بشكل مباشر من عمق انزلاق القالب. يمكن التغلب على ذلك باستخدام فراغات أضيق—لكن إذا كانت الفراغات ضيقة جدًا، فقد تظهر مشكلة التصاق (galling) حيث يلتصق الألومنيوم بأسطح الأداة.

تختلف سلوك التصلب الناتج عن التشغيل بشكل كبير بين هذين النوعين من المواد. يكتسب الألومنيوم صلابة نتيجة التشغيل بوتيرة أقل عدوانية من الفولاذ، ما يعني أن حافة القطع تظل أكثر ليونة. ويقلل هذا من تكوّن الحواف الزائدة، لكنه قد يؤدي إلى تكوّن رقائق طويلة ولزجة تلتف حول المثاقب وتسبب مشاكل في التعامل معها.

يؤدي سماكة المادة إلى تضخيم هذه الاختلافات. فالأقسام السميكة من الألمنيوم تُظهر انحناء القالب بشكل غير متناسب مقارنةً بسماكات الفولاذ المكافئة، لأن معامل المودولوس الأقل يسمح بمزيد من الانحناء قبل أن تزداد قوى الانفصال بما يكفي لبدء الكسر. عند معالجة الألمنيوم بسماكة تزيد عن 3 مم، تُتوقع قيم انحناء القالب لتكون أعلى بنسبة 50-100% مقارنةً بالفولاذ المكافئ، ويجب بالتالي تخطيط التolerances وفقاً لذلك.

مزايا استراتيجية اختيار المادة

• معالجة السبب الجذري: بدلاً من التعويض عن سلوك المادة المش problematic، تبدأ بخصائص تُفضل الفصل النظيف
• نتائج قابلة للتنبؤ: عندما تكون المادة الداخلة متسقة، تكون نتائج جودة الحافة قابلة للتكرار بشكل موثوق عبر دفعات الإنتاج
• تمكين تعيير العمليات: تتيح الخصائص المتسقة للمادة تثبيت الإعدادات المثالية للفراغ، والسرعة، وشكل الهندسة
• تقليل استكشاف الأخطاء وإصلاحها: إزالة تغيّر المادة كمتغير يبسط تحليل السبب الجذري عند حدوث مشكلات في الجودة

سلبيات استراتيجية اختيار المواد

• مرونة محدودة: غالبًا ما تُملي مواصفات العملاء والمعايير الصناعية والمتطلبات الوظيفية اختيار المواد بغض النظر عن اعتبارات جودة الحافة
• تداعيات التكلفة: قد تحمل المواد ذات الخصائص المثلى لجودة الحافة أسعارًا أعلى أو تتطلب كميات طلب دنيا
• اعتبارات سلسلة التوريد: يمكن أن يؤدي تحديد نطاقات ضيقة لخصائص المواد إلى تقييد خيارات الموردين وزيادة أوقات التسليم
• التباين بين الدفعات: حتى مع المواصفات المشددة، تحدث اختلافات من دفعة صهر إلى أخرى ومن ملف إلى آخر—مما يتطلب مرونة في العملية على الرغم من جهود التحكم في المواد

تعمل هذه الطريقة بشكل أفضل في التطبيقات التي تتوافر فيها مرونة في مواصفات المواد، وحيث تتطلب جودة الحافة التعقيد الإضافي في التوريد. غالبًا ما تستدعي المكونات الدقيقة والأجزاء الحرجة من حيث السلامة والتطبيقات المرئية العالية الاستثمار في تحسين المواد. وعندما لا يمكنك تغيير مادتك، فإن الرؤى المستمدة من هذا التحليل تظل مفيدة — ففهم الخصائص الكامنة في مادتك يوجه اختيار الفجوة، واختيارات الهندسة، والتوقعات الواقعية للتسامحات لإدارة دحرجة القالب مقابل ارتفاع الحافة طوال عملية الإنتاج.

تكتمل قائمة الأفضل خمسة بتحسين سرعة المكبس

إليك شيئًا تغفله العديد من عمليات الختم: يمكنك تعديل نتائج دحرجة القالب مقابل ارتفاع الحافة دون لمس أدواتك على الإطلاق. ويحتل تحسين سرعة وحركة المكبس المرتبة الخامسة لدينا لأنه يوفر تحكمًا فوريًا وآنيًا في جودة الحافة — وهو ما يُعد ذو قيمة عالية في استكشاف الأخطاء وإصلاحها، والضبط الدقيق، وأعمال النماذج الأولية حيث لا تكون التعديلات على الأدوات عملية.

لماذا يهم سرعة التشكيل؟ لا تستجيب المواد فورًا للقوة المطبقة. إن المعدل الذي تُطبق به الحمل المؤدي إلى الانحناء يؤثر على كيفية تدفق المادة وتشوهها، وفي النهاية انفصالها أثناء القص. ويخلق هذا التأثر بسرعة الاستطالة مستوى ضبط موجود بالكامل ضمن تحكمات المكبس الخاص بك.

إعدادات السرعة التي تقلل من عيوب الحافة

عندما ينزل المثقب بسرعة أكبر، تتعرض المادة لمعدلات استطالة أعلى في منطقة القص. ويُغير هذا التشوه السريع سلوك المادة بطريقة تؤثر مباشرةً على جودة الحافة. ويساعدك فهم هذه التأثيرات على ضبط إعدادات السرعة بحيث يتم تحقيق توازن بين خصائص الحافة ومتطلبات الإنتاجية.

عند السرعات الأعلى، يكون لدى المادة وقت أقل للتدفق بشكل بلاستيكي قبل أن يبدأ الانفصال. وعادةً ما يؤدي هذا التقلص في زمن التدفق إلى تقليل درجة انحناء القالب لأن الثني لا يتقدم كثيرًا قبل حدوث الكسر. ومع ذلك، يمكن أن يؤدي الانفصال السريع إلى ظهور أنماط كسر أكثر عدوانية — وأحيانًا زيادة ارتفاع الحافة المبروزة عندما تمزق المادة بدلًا من أن تنقطع نظيفًا.

تسمح السرعات الأبطأ بتدفق المادة بشكل تدريجي أكثر. ويمنح وقت التشكل الممتد المادة فرصة لإعادة توزيع الإجهاد، مما يؤدي غالبًا إلى مناطق كسر أنظف مع تقليل الحافة المبروزة. ولكن نفس الوقت الطويل للتدفق يعني حدوث المزيد من الثني قبل الانفصال — ما قد يؤدي إلى زيادة عمق انحناء القالب.

تتبع العلاقة بين السرعة وجودة الحافة مبادئ تشبه العائد في ميكانيكا الهندسة. تمامًا كما تُظهر المواد سلوكًا مختلفًا من حيث العائد تحت الأحمال الثابتة مقابل الديناميكية، تستجيب حواف القطع لديك بشكل مختلف للحركة البطيئة مقابل السريعة لمكبس القص. وتُظهر المواد الحساسة للمعدل — خصوصًا بعض سبائك الألومنيوم وبعض أنواع الفولاذ عالي القوة المتطورة — آثارًا أكثر وضوحًا للتغير في السرعة مقارنة بالدرجات غير الحساسة للمعدل.

تحسين الش stroke حسب المواد المختلفة

تستجيب المواد المختلفة للتغيرات في السرعة بدرجة شدة متفاوتة. ومطابقة معاملات الش stroke لخصائص المادة يزيد من الاستفادة التي يمكن تحقيقها من هذا النهج التعديلي.

يُظهر الفولاذ اللين حساسية معتدلة للسرعة. ستلاحظ فروقات ملموسة في جودة الحافة عبر مدى السرعات المتاح لديك، لكن التغيرات تكون تدريجية ومتوقعة. مما يجعل الفولاذ اللين سهل التحكم عند ضبط الإعدادات المثلى — فالتعديلات الصغيرة في السرعة تؤدي إلى تغييرات متناسبة في جودة الحافة.

غالبًا ما تُظهر سبائك الألومنيوم حساسية أعلى لمعدل التشوه. يتحرك منحنى حد قابلية التشكيل للعديد من درجات الألومنيوم بشكل ملحوظ مع تغير معدل الانفعال، مما يعني أن تعديلات السرعة تؤدي إلى تغييرات كبيرة في جودة الحافة. يمكن أن تعمل هذه الحساسية لصالحك أو ضدك. غالبًا ما يؤدي التحسين الدقيق للسرعة إلى تحسينات كبيرة، لكن التحكم في تباينات العملية يصبح أكثر أهمية.

تُظهر درجات الفولاذ عالي القوة والنعومة (AHSS) سلوكًا مختلطًا. فبعض الدرجات ثنائية الطور وفولاذ (TRIP) تُظهر حساسية واضحة للمعدل بسبب تركيبها الميكروسكوبي المعقد، في حين تستجيب الدرجات المارتنسيتيكية بشكل أقرب إلى الفولاذ عالي القوة التقليدي. عند التعامل مع الفولاذ (AHSS)، ابدأ بإعدادات سرعة متحفظة وقم بتعديلها تدريجيًا مع مراقبة جودة الحافة بعناية.

يؤثر سمك المادة على اختيار السرعة المثلى. فالمواد الأسمك تستفيد عمومًا من سرعات أبطأ قليلًا لأن الحجم الأكبر من المادة المشوهة يحتاج إلى مزيد من الوقت لتدفق الإجهاد وإعادة توزيعه، في حين أن المواد الرقيقة غالبًا ما تتحمل — بل ويفضلها أحيانًا — سرعات أسرع لأن منطقة التشكيل الصغيرة تصل إلى الانفصال بسرعة بغض النظر عن زمن التدفق.

العثور على نافذة العمليّة الخاصة بك

توجد إعدادات السرعة المثلى الخاصة بك ضمن نافذة عملية تتحدد بمتطلبات الجودة من جهة ومتطلبات الإنتاجية من الجهة الأخرى. ويستلزم العثور على هذه النافذة إجراء اختبارات منهجية بدلًا من الافتراضات العشوائية.

ابدأ بتحديد خط الأساس الحالي الخاص بك. شغّل عينة عند السرعة الإنتاجية القياسية لديك وقم بقياس عمق دحرجة القالب وارتفاع الحافة الخشنة بدقة في عدة مواقع حول محيط القطعة. وثّق هذه القيم كنقطة مرجعية لك.

بعد ذلك، قم بتشغيل عينات بسرعات أبطأ بنسبة 20٪ وأسرع بنسبة 20٪ من السرعة الأساسية — مع الحفاظ على جميع المعلمات الأخرى ثابتة. قِسْ جودة الحافة لكل حالة. يُظهر هذا الاختبار السريع الاتجاه الذي يتيح إمكانية التحسين وما إذا كان مادتك حساسة للمعدل بما يكفي لمتابعة تحسين إضافي.

إذا أظهر الاختبار الأولي نتائج واعدة، فقم بتضييق نطاق التحقيق إلى مدى السرعة الواعد. اختبر بزيادات أصغر — ربما خطوات بنسبة 5٪ أو 10٪ — لتحديد الإعداد الأمثل. تذكّر أنك تبحث عن أفضل توازن بين درجة انحناء القالب وارتفاع الحافة الزائدة، وليس الحد الأدنى المطلق لأي من هذين الخصائص.

تقيّد واقعيات الإنتاج خياراتك. قد تقلل السرعة المثالية نظريًا زمن الدورة إلى ما دون المستويات المقبولة أو تؤدي إلى مشكلات عملية أخرى. إن إعدادك النهائي يوازن بين تحسين جودة الحافة ومتطلبات الإنتاجية، واعتبارات مناورة القطع، وقدرات المعدات.

مزايا تحسين سرعة الضغط

• لا يتطلب تغيير الأدوات: تعديل نتائج جودة الحافة دون إزالة القوالب من المكبس أو تعديل هندسة الأداة
• قابل للتعديل في الوقت الفعلي: إجراء تغييرات أثناء تشغيل الإنتاج للاستجابة لتغيرات المادة أو الانحراف في الجودة
• جيد في استكشاف الأخطاء وإصلاحها: اختبار بسرعة ما إذا كانت السرعة تسهم في مشكلات جودة الحافة قبل التحقيق في الأسباب الأخرى
• بدون تكلفة إضافية: يستخدم إمكانيات المكبس الحالية دون الحاجة إلى شراء معدات أو أدوات جديدة
• قابل للعكس: إذا لم تحسن التغييرات النتائج، يمكن العودة فورًا إلى الإعدادات الأصلية دون أي عواقب دائمة

سلبيات تحسين سرعة المكبس

• مقايضات الإنتاجية: السرعات الأبطأ التي تحسّن جودة الحافة تقلل عدد القطع في الساعة، مما يؤثر بشكل مباشر على الاقتصاد الإنتاجي
• مدى الفعالية المحدود: عادةً ما تؤدي تعديلات السرعة إلى تحسينات أصغر في جودة الحافة مقارنة بتغييرات الفجوة أو الهندسة
• نتائج تعتمد على المادة: تُظهر المواد غير الحساسة للسرعة استجابة ضئيلة لتغيرات السرعة، مما يحد من قابلية التطبيق
• قيود المعدات: قد لا توفر مكابحك نطاق سرعة كافيًا للوصول إلى الإعدادات المثلى لجميع التطبيقات
• تأثيرات التفاعل: يمكن أن تؤثر تغييرات السرعة على خصائص الجودة الأخرى بخلاف جودة الحافة، مما يتطلب تقييمًا شاملاً

أفضل حالات الاستخدام لتحسين السرعة تشمل ضبط العمليات الحالية بدقة والتي تكون قريبة من المواصفات ولكنها تحتاج إلى تحسينات تدريجية. عندما تقوم بتشخيص التغيرات المفاجئة في الجودة — ربما بسبب دفعة جديدة من المواد أو تغير درجة الحرارة الموسمي — فإن تعديل السرعة يوفر قيمة تشخيصية سريعة. تستفيد عمليات التشغيل النموذجية بشكل خاص لأنك يمكنك استكشاف المفاضلة بين درجة انحناء القالب وارتفاع الحافة غير المرغوبة دون الالتزام بتعديلات الأدوات.

يعمل تحسين السرعة بشكل أفضل كنهج مكمل وليس كحل أساسي. اجمعه مع إعدادات الفراغات المُحسّنة بشكل صحيح والأدوات ذات الصيانة الجيدة للحصول على تحكم شامل في جودة الحواف، ثم استخدم تعديلات السرعة للضبط النهائي والاستجابة الفورية للتغيرات في العملية.

مصفوفة المقارنة الكاملة لجميع الخمس طرق

الآن بعد أن قمت باستكشاف كل نهج على حدة، دعونا نجمع كل شيء معًا في مرجع موحد يجعل اتخاذ القرار عمليًا. إن مقارنة حلول تقليل درجة القالب مقابل ارتفاع الحافة الجانبية جنبًا إلى جنب يُظهر أنماطًا ليست واضحة عند فحص كل طريقة بشكل منفصل — وهذه الأنماط تقود إلى استراتيجيات تنفيذ أكثر ذكاءً.

سواء كنت تختار مبادرتك الأولى للتحسين أو تقوم ببناء برنامج شامل لجودة الحواف، فإن هذه المصفوفات المقارنة تساعدك على مواءمة الحلول مع السياق التشغيلي الخاص بك.

مقارنة مقارنة الفعالية جنبًا إلى جنب

يجمع الجدول التالي تقييمنا لجميع النهج الخمسة المرتبة عبر المعايير الرئيسية التي تهم أكثر بالنسبة للتنفيذ في العالم الواقعي. استخدم هذا المرجع عند وزن خياراتك أو عرض التوصيات على أصحاب المصلحة.

المنهجية	تقليل درجة القالب	تقليل ارتفاع الحافة الجانبية	تكلفة التنفيذ	التعقيد	أفضل سيناريوهات التطبيق
1. تحسين تباعد القوالب الدقيق	عالية (قابلة للتعديل عبر نسبة التباعد)	عالية (علاقة عكسية مع درجة القالب)	متوسط (يتطلب دقة في الأدوات)	متوسطة	جميع المواد والسمك؛ تصميم قوالب جديد؛ توحيد العمليات
2. هندسة زاوية القطع	متوسط-عالي (يقلل من قوى الثني)	متوسط-عالي (فصل أنظف)	مرتفع (أدوات متخصصة)	مرتفع	إنتاج بكميات كبيرة؛ مواد سميكة؛ فولاذ عالي القوة وفولاذ مقاوم للصدأ
3. صيانة حدة الأداة	متوسط (يمنع التدهور)	متوسط (يمنع التدهور)	منخفض (الصيانة مقابل الاستبدال)	منخفض-متوسط	جميع العمليات؛ نتائج سريعة؛ تحسين الأدوات الحالية
استراتيجية اختيار المواد	متوسطة (تعتمد على المادة)	متوسطة (تعتمد على المادة)	متغيرة (تترتب عليها آثار في الت sourcing)	متوسطة	برامج جديدة؛ مرونة المواصفات؛ القضاء على الأسباب الجذرية
تحسين سرعة المطابع	منخفضة إلى متوسطة (مواد حساسة للمدى)	منخفضة إلى متوسطة (مواد حساسة للمدى)	لا شيء (القدرات الحالية)	منخفض	استكشاف الأخطاء وحلها؛ الضبط الدقيق؛ تشغيل النماذج الأولية؛ التعديل في الوقت الفعلي

لاحظ كيف تؤثر العلاقة بين قوة الخضوع مقابل قوة الشد في مادتك على الطرق التي تحقق أفضل النتائج. فغالبًا ما تستجيب المواد ذات الفجوة الضيقة بين هذه القيم — وعادةً ما تكون درجات أقسى وأقل مرونة — بشكل أفضل لتحسين الفجاء والهندسة، في المقابل تُظهر المواد الألين ذات الفجاء الأوسع حساسية أكبر تجاه التعديلات في السرعة.

إن فهم كيفية قياس الزوايا في الكبس أثناء القص يمنحك رؤية حول سبب تتصدر الهندسة المُثلى في القائمة. ويضمن القياس الدقيق للزوايا أثناء تصميم الأداة والتحقق منها أن فوائد توزيع القوة تتحقق فعليًا في الإنتاج.

اختيار النهج المناسب لتطبيقك

يعتمد النهج الأمثل لك على عدة عوامل: فجوات الجودة الحالية في الحواف، والموارد المتاحة، وحجم الإنتاج، ومدى المرونة التي تمتلكها في مواصفات الأدوات والمواد. فيما يلي كيفية اتخاذ هذه القرارات.

إذا كنت تقوم بتصميم أدوات جديدة: ابدأ بتحسين الفراغات كأساس لك. حدّد الفراغات بناءً على إجهاد الخضوع للمواد أو خصائص الصلب أو الألومنيوم، ثم أضف تحسينات في الشكل الهندسي إذا كان حجم الإنتاج يستدعي الاستثمار. يعالج هذا التوليف كلا الظاهرتين منذ البداية بدلاً من معالجة المشكلات بعد ظهورها.

إذا كنت تقوم بتشخيص ومعالجة عمليات قائمة: ابدأ بصيانة الأداة — فهي التدخل الأسرع والأقل تكلفة. وإذا لم تحل الأدوات الجديدة المشكلة، استخدم تحسين السرعة لتشخيص ما إذا كانت تأثيرات معدل الانفعال تسهم في المشكلة. تساعدك هذه الاختبارات السريعة في تضييق نطاق التحقيق قبل الالتزام بحلول أكثر تكلفة.

إذا كنت تعمل مع مواد صعبة: تتطلب الفولاذ عالي القوة والدرجات المقاومة للصدأ عالية القوة قوة مدمجة من تحسين الفراغات بالإضافة إلى تنقيح الشكل الهندسي. إن معامل المطيلية الذي يظهره الفولاذ في هذه الدرجات يخلق ظروف قطع لا تفي فيها الحلول ذات النهج الواحد غالبًا بالغرض. ويصبح اختيار المادة ذا أهمية ثالثة عندما تسمح المواصفات بالمرونة.

يؤثر معامل مرونة الفولاذ لنوعك المحدد على مدى انحناء القالب قبل الانفصال — فالمواد ذات المعامل الأعلى تقاوم الانحناء، ما قد يقلل من انحناء القالب لكنه يؤدي إلى فصل أكثر حدة. يجب أخذ هذه الخاصية بعين الاعتبار عند حسابات الفراغات واتخاذ قرارات الشكل الهندسي.

نادرًا ما تعتمد عمليات الختم الناجحة على نهج واحد فقط لجودة الحافة. بل تجمع بين إعدادات الفراغات المُحسّنة والشكل الهندسي المناسب، وتُجري صيانة دقيقة للأدوات، وتستخدم تعديلات السرعة للضبط الدقيق — مما يُكوِّن نظامًا طبقيًا حيث يعزز كل نهج الآخر.

متطلبات التحمل الخاصة بالصناعة

تختلف حدود درفلة القالب والبروز المقبولة بشكل كبير حسب الصناعة. ما يُقبل في فحص ألواح الأجهزة قد يفشل فورًا في تطبيقات الفضاء الجوي. توفر الجدول التالي نطاقات التحمل النموذجية — استخدم هذه المعايير عند تحديد مواصفاتك الخاصة.

الصناعة	درفلة القالب المقبولة (% من السماكة)	ارتفاع البروز المقبول	الشواغل الرئيسية	مزيجات النهج الشائعة
هيكلي للسيارات	15-25%	≤10% من السماكة	تشقق الحافة أثناء التشكيل؛ جودة اللحام	المسافة + الهندسة + الصيانة
السيارات المرئية/الفئة أ	10-15%	أقل من أو يساوي 5% من السماكة	مظهر السطح؛ ملاءمة التجميع	الفراغ + الهندسة + المادة
الفضاء	5-10%	أقل من أو يساوي 0.05 مم مطلقًا	عمر الت-fatigue؛ تركيزات الإجهاد	جميع الطرق الخمس؛ عمليات ثانوية
الإلكترونيات/موصلات	8-12%	أقل من أو يساوي 0.03 مم مطلقًا	الدقة الأبعادية؛ تداخل التجميع	المسافة + الصيانة + السرعة
تصنيع الأجهزة	20-30%	أقل من أو تساوي 15% من السمك	سلامة المناورة؛ التصاق الطبقة	المسافة + الصيانة

تعكس تحملات صناعة الفضاء تركيز هذه الصناعة على أداء التحمل تجاه الإجهاد المتكرر — فحتى العيوب البسيطة في الحواف يمكن أن تؤدي إلى تركز الإجهادات التي تؤثر على عمر القطعة. أما التطبيقات الإلكترونية فتركز على الاتساق البُعدي لعمليات التجميع. وفي المقابل، توازن صناعة الأجهزة المنزلية بين الجودة والاقتصاد في الإنتاج عالي الحجم، حيث تقبل بتحملات أوسع متى سمح الوظيفي بذلك.

أي المجموعات تعمل بشكل أفضل معًا

ليست كل المجموعات توفر قيمة متساوية. فبعض التركيبات تخلق تآزرًا، في حين تعالج أخرى نفس القضايا بشكل زائد عن الحاجة. فيما يلي إرشادات لبناء استراتيجيات متعددة فعالة تعتمد على أكثر من نهج:

• المسافة + الهندسة: تآزر ممتاز. تقوم المسافة المُثلى بإرساء سلوك انفصال أساسي، في حين أن الدقة في الهندسة تقلل من القوى وتحسّن الاتساق. هذه الأساليب تكون متكاملة ولا تتداخل.
• المسافة + الصيانة: الاقتران الأساسي. حتى مواصفات التخليص المثالية تتغير مع تآكل الأدوات. يحافظ الصيانة على إعداداتك المعيرة عبر حملات الإنتاج.
• الهندسة + السرعة: جيد للضبط الدقيق. بمجرد تحسين الهندسة، توفر تعديلات السرعة استجابة فورية للتغيرات في المواد دون المساس بفوائد تقليل القوة.
• المادة + التخليص: التركيب الأساسي. تحدد خصائص المادة إعدادات التخليص المثلى — هذه الأساليب تعمل معًا بشكل طبيعي عندما يمكن تحديد كليهما.
• جميع العناصر الخمسة معًا: أقصى درجات التحكم للتطبيقات الصعبة. غالبًا ما تبرر تطبيقات الطيران والالكترونيات الدقيقة التنفيذ الشامل، حيث يؤثر جودة الحافة مباشرةً على وظيفة القطعة أو السلامة.

إن بناء استراتيجية الجودة الخاصة بك حول هذه التركيبات المُثبتة—بدلاً من السعي وراء كل نهج بشكل منفصل—يُنشئ نظامًا متماسكًا تتراكم فيه التحسينات بدل أن تتعارض. ومع توفر هذا الإطار المقارن، تكون مستعدًا الآن لوضع خطط عمل محددة مصممة خصيصًا لتلبية التحديات الحالية لديك.

التوصيات النهائية لإتقان جودة الحافة

لقد استعرضت الآن خمس طرق مُثبتة لإدارة ارتفاع الأدلة مقابل البارزة—ولكل منها نقاط قوة ومحدوديات وحالات استخدام مثلى مختلفة. ولكن معرفة ما ينجح لا تعني بالضرورة معرفة ما يجب القيام به أولًا. يحوّل هذا القسم الأخير تلك المعرفة إلى إجراءات عملية، حيث يمنحك إطارًا لاتخاذ القرار يتناسب مع الحلول حسب حالتك الخاصة.

الحقيقة؟ إن معظم مشكلات جودة الحافة لا تتطلب تنفيذ جميع الخمسة نُهج في وقت واحد. إن التحديات الحالية التي تواجهك تشير إلى نقاط بداية محددة. دعنا نحدد نقطة بدايتك.

خطتك العملية بناءً على التحديات الحالية

تتطلب أعراض مختلفة استجابات مختلفة. قبل إجراء أي تعديل، قم بتشخيص ما تراه فعليًا على أجزائك. ثم قارن ملاحظاتك بالتدخل المناسب:

• إذا كنت تلاحظ تشكل حافة زائدة مفرطة مع دحرجة قالب مقبولة: ابدأ بشد إعدادات الفتحة—قلل الفتحة بنسبة 1-2٪ تدريجيًا مع مراقبة دحرجة القالب. إذا استمرت الحافة الزائدة، فتحقق من حدّة الأداة؛ فالحواف المقطعة البالية تُنتج حوافًا زائدة بغض النظر عن الفتحة. وانظر فيما إذا كانت دفعة المادة الحالية تختلف في درجة صلابتها عن الدفع السابقة.
• إذا كنت تلاحظ دحرجة قالب مفرطة مع حافة زائدة مقبولة: زِد الفتحة قليلاً للسماح بفصل المادة في وقت سابق. قيّم هندسة القطع—فالنهج الزاوي يقلل من قوى الانحناء التي تؤدي إلى دحرجة القالب. بالنسبة للمواد ذات معامل يونغ العالي المشابه لقيم الصلب، قد تقلل سرعات الضغط الأعلى قليلاً من زمن التدفق قبل الكسر.
• إذا كانت كلتا المشكلتين، دحرجة القالب وارتفاع الحافة الزائدة، مشكلتين معًا: ابدأ بصيانة الأداة. عندما تتدهور كلا الخصائص في وقت واحد، فإن الأداة البالية هي على الأرجح السبب. تستطيع الحواف الحادة الجديدة استعادة العلاقة العكسية المتوقعة بين هذه الظواهر. فقط بعد التتأكد من حدة الأداة يجب أن تسعى لتحسين الفراغ.
• إذا كانت جودة الحافة تتغير بشكل غير متوقع داخل دفعات الإنتاج: تحقق أولاً من اتساق المادة. فالت variations من دفعة إلى أخرى في نقطة الخضوع للصل أو في التسمح في السماكة تخلق عدم استقرار في العملية لا يمكن التغلب عليه بأي قدر من تعديل المعاملات. قم بتشديد متطلبات الفحص الواردة.
• إذا كانت الجودة مقبولة ولكن الهوامش ضيقة: يوفر تحسين السرعة إمكانية الضبط الدقيق دون تغيير الأدوات. فالت adjustments الصغيرة غالبًا ما تؤدي إلى تغيير النتائج بدرجة كافية لخلق هوامش مريحة للمواصفات.

يواجه كل صانع قوالب قيودًا فريدة — مثل القوالب القائمة بالفعل في خط الإنتاج، والمواد المحددة من قبل العملاء، وقيود المعدات. يجب أن يكون خطة العمل الخاصة بك فعالة ضمن هذه الواقعية، مع التركيز على معالجة الأسباب الجذرية بدلاً من الأعراض.

متى يجب إعطاء الأولوية لتقليل تدحرج الحافة (Die Roll) مقابل ارتفاع الشوائب (Burr Height)

إليك ما يميز المهندسين ذوي الخبرة عن المبتدئين: القدرة على التعرف على أن التوازن الأمثل يعتمد تمامًا على وظيفة القطعة. لا يوجد نسبة "صحيحة" عالمية — بل فقط النسبة التي تخدم التطبيق الخاص بك.

أعطِ الأولوية لتقليل تدحرج الحافة (die roll) عندما:

• تتعرض القطع لعمليات تشكيل لاحقة حيث يؤدي ثني الحافة إلى ظهور مواقع بداية التشققات
• تؤثر الدقة الأبعادية للحافة على تركيب القطعة أو تراكم التحملات
• تصبح الحافة المقطوعة سطحًا مانعًا للتسرب أو واجهة وظيفية
• يهم المظهر البصري وتُحدث الحافة المتداحرجة ظلالًا أو تشوهات ملحوظة

أعطِ الأولوية لتقليل ارتفاع الشوائب (burr height) عندما:

• يتعامل العمال مع القطع يدويًا وتُشكل الشوائب خطرًا على السلامة
• تتطلب العمليات المُنتَجة مثل التشكيل الهيدروليكي أو اللحام واجهات حواف نظيفة
• تتصل الأجزاء بمكونات أخرى حيث تسبب الشوائب تداخلاً أو تلفاً
• تتبع عمليات الطلاء أو التغطية عملية الختم، وتؤثر الشوائب على الالتصاق أو التغطية

إن فهم معنى قوة الخضوع لتطبيقك يساعد في توضيح الأولويات. غالباً ما تتسامح التطبيقات عالية القوة مع شوائب أكثر إذا بقي طي القالب تحت السيطرة، في حين تقبل التجميعات الدقيقة عادةً طي القالب المعتدل للقضاء على تداخل الشوائب. قم بمواءمة أهدافك مع الوظيفة، وليس بأرقام عشوائية.

بناء استراتيجية شاملة لجودة الحافة

يتطلب التحكم المستدام في جودة الحافة أكثر من مجرد إصلاح المشكلة الحالية — بل يتطلب نهجاً منهجياً يمنع المشكلات المستقبلية. يتضمن بناء هذه الاستراتيجية ثلاث طبقات: الأساس، والتحسين، والتحسين المستمر.

طبقة الأساس: قم بإعداد مواصفات التخليص المناسبة أثناء تصميم القالب. وثّق معايير التخليص الخاصة بك حسب نوع المادة والسماكة. نفّذ جداول صيانة صارمة للأدوات بناءً على حجم الإنتاج وصلابة المادة. تمنع هذه الأساسيات الغالبية العظمى من مشكلات جودة الحواف قبل حدوثها.

طبقة التحسين: بمجرد أن تصبح الأساسيات متينة، اسعى إلى تحسين الشكل الهندسي في التطبيقات ذات الحجم العالي أو الحرجة. وضّح مواصفات المواد التي تفضل جودة الحواف عندما توجد مرونة. أنشئ نوافذ عملية توازن بين الجودة والإنتاجية.

طبقة التحسين المستمر: راقب مقاييس جودة الحواف مع مرور الوقت. تتبع الاتجاهات التي تشير إلى ظهور المشكلات. قم بربط بيانات الجودة بالمتغيرات العملية لتحديد فرص التحسين. ابني معرفة مؤسسية تُنقل إلى البرامج الجديدة.

إن التأكد من منهجك قبل الالتزام بأدوات الإنتاج يوفر وقتًا وتكلفة بشكل كبير. يتيح لك الشراكة مع متخصصين في الختم الدقيق الذين يوفرون نماذج أولية سريعة — وبعضهم يقدّم أدوات نموذجية أولية في غضون 5 أيام فقط — اختبار جودة الحواف قبل الانتهاء من تصميم القوالب الإنتاجية. تثبت هذه الخطوة التأ validation قيمة خاصة عند العمل مع مواد جديدة أو هندسات صعبة لا تنطبق عليها الخبرة التاريخية بشكل مباشر.

يمكن لفرق الهندسة التي تمتلك قدرات متقدمة في محاكاة CAE التنبؤ بنتائج أداء القالب مقابل ارتفاع الحافة المشوهة خلال مرحلة التصميم، وغالبًا ما تحقق معدلات موافقة من أول مرة تفوق 90% من خلال تحسين الفراغات والهندسة قبل قص القطع الأولى. عند اختيار شركاء تصميم القوالب، يجب إعطاء الأولوية لأولئك الذين يفهمون هذه العلاقة المترابطة ويستطيعون توفير أدوات مصممة خصيصًا لتلبية متطلباتك المحددة بشأن جودة الحافة.

للمجموعة الشاملة قدرات تصميم وتصنيع القوالب مدعومًا بشهادة IATF 16949، فكّر في التعاون مع متخصصين يجمعون بين الخبرة في المحاكاة وخبرة التصنيع بكميات كبيرة. يضمن هذا الجمع أن تتحول استراتيجية جودة الحواف الخاصة بك من النية التصميمية إلى واقع الإنتاج.

تذكّر: إتقان التوازن بين درجة تقريب القالب وارتفاع الحافة الحادة لا يتعلق بالوصول إلى الكمال في أي من السمتين. بل يتمحور حول فهم كيفية تفاعلها، والتنبؤ بكيفية تأثير التغيرات في العملية على كلتيهما، ومواءمة نتائج جودة الحواف مع المتطلبات الفعلية لقطعك. ومع الأطر والحلول الموضحة في هذا الدليل، لديك الأدوات لتحقيق ذلك بشكل ثابت.

الأسئلة الشائعة حول درجة تقريب القالب مقابل ارتفاع الحافة الحادة

1. ما هو ارتفاع الحافة الحادة المقبول للقطع المطروقة؟

المعيار الصناعي للارتفاع المقبول للحافة الخشنة هو 10% من سماكة المعدن المصفح، وغالبًا ما يتراوح بين 25-50 ميكرومتر للتطبيقات الدقيقة. ومع ذلك، تختلف التolerances حسب الصناعة، فقد تتطلب صناعة الطيران ≤0.05 مم كقيمة مطلقة، في الوقت الذي تقبل فيه تصنيع الأجهاز الكهربائية ما يصل إلى 15% من السماكة. وعموماً تتبع المكونات الهيكلية للسيارات قاعدة 10%، مع الحاجة إلى تحكم أدق في الأسطح المرئية من الدرجة A بحيث لا تتجاوز 5% من السماكة.

2. كيف تؤثر المسافة بين القالب (Die Clearance) على ارتفاع الحافة الخشنة ودرجة تلف القالب (Die Roll)؟

تؤدي المسافة بين القالب إلى إنشاء علاقة عكسية بين ارتفاع الحافة الخشنة ودرجة تلف القالب. فكلما كانت المسافات أضيق (فجوات أصغر بين المطرق والقالب)، تقل تكون الحافة الخشنة لأن المادة تنفصل بقطع نظيف، لكن تزداد درجة تلف القالب لأن المادة تنحني أكثر قبل الانفصال. أما المسافات الأوسع تقلل من درجة تلف القالب من خلال السماح بانفصال المادة في وقت مبكر، لكنها تؤدي إلى تكون حافات خشنة أكبر بسبب الت tearing بدلاً من القص النظيف. وتتم معايرة الإعدادات المثلى لتحقيق توازن بين كلا الخصائص بناءً على نوع المادة ومتطلبات التطبيق.

3. ما الذي يسبب زيادة ارتفاع الشائكة أثناء عمليات الإنتاج؟

يُعد تآكل الأداة السبب الرئيسي في زيادة ارتفاع الشائكة أثناء الإنتاج. تتغير فجوات القوالب الجديدة مع تآكل الأدوات؛ إذ يمكن أن تزداد فجوة قالب كانت في البداية 0.15 مم لتصل إلى 0.25 مم بعد 100,000 ضربة، ما قد يؤدي إلى مضاعفة ارتفاع الشائكة. ولا تقوم حواف المثاقب المتآكلة بالقطع بشكل نظيف، بل تدفع المادة وتمزقها، مما ينتج شوائب أكبر. بالإضافة إلى ذلك، يؤدي تآكل الأدوات إلى كسر العلاقة العكسية النموذجية بين انحناء الحافة والشائكة، ما يؤدي إلى تدهور كلتا الخاصيتين في آنٍ واحد.

4. ما النسبة المئوية للفجوة التي ينبغي أن أستخدمها عند ختم الفولاذ عالي القوة؟

تتطلب الفولاذات المتقدمة عالية القوة عادةً فجوة تتراوح بين 10-14٪ لكل جانب، وهي أعلى من النسبة 6-10٪ المستخدمة مع الصلب اللين. تقلل هذه الفجوة الأكبر من قوى القطع، وتمكّن من التعامل مع التباينات المجهرية في درجات الفولاذ ثنائية الطور وفولاذ TRIP، وتقلل من تآكل الأداة. ويُظهر الفولاذ المتقدم عالي القوة تبايناً موضعياً في الصلابة يؤدي إلى سلوك غير متوقع للحواف عند استخدام فجوات أضيق. انتبه لتشققات الحواف، والتي قد تتطلب إعطاء أولوية لتقليل دحرجة القالب حتى على حساب زيادة طفيفة في ارتفاع الحافة المبروزة.

5. كيف يمكنني تقليل دحرجة القالب وارتفاع الحافة المبروزة في آنٍ واحد؟

ابدأ بصيانة الأداة لأن أدوات القطع البالية تؤدي إلى تدهور الخصائص معًا. بمجرد أن تصبح الأدوات حادة، اجمع بين تحسين الدقة في الفراغ المناسب وشكل زاوية القطع — حيث يُنشئ الفراغ المناسب سلوك الانفصال الأساسي، بينما تقلل زاوية القطع المائلة من القوى وتحسّن الاتساق. بالنسبة للمواد الصعبة مثل فولاذ الطبقة المتقدمة عالي القوة (AHSS)، أضف ضوابط اختيار المواد عندما تسمح المواصفات بذلك. استخدم تعديلات سرعة المكبس للضبط الدقيق. يمكن لشراكة مع متخصصي القوالب الذين يوفرون محاكاة CAE التنبؤ بالإعدادات المثلى قبل الإنتاج، مما يحقق معدلات قبول تصل إلى 93٪ أو أكثر من المحاولة الأولى.
