أسباب سحب السلك والإصلاحات: توقف الفوضى التي تدمر قوالبك

ما هو سحب الشظية ولماذا يعطل عمليات الختم

هل راقبت يومًا عملية ختم تسير بسلاسة لساعات، ثم تتوقف فجأة بسبب قطعة صغيرة من معدن الخردة عالقة في مكان لا ينبغي أن تكون فيه؟ هذا ما يُعرف بظاهرة سحب الشظية — وهي واحدة من أكثر المشكلات إحباطًا في عمليات ختم المعادن.

تحدث ظاهرة سحب الشظية عندما تلتصق المادة المثقبة (تُسمى الشظية) بسطح المثقب وترتفع معه عبر القالب أثناء حركة العودة، بدلاً من أن تسقط بشكل نظيف من خلال فتحة القالب كما صُممت.

يبدأ فهم ما هو سحب الشظية من خلال تصور عملية الختم . عندما يهبط المطع في ورق معدني، فإنه يقص قطعة من المادة - وهي السبيكة. في الحالة المثالية، تسقط هذه السبيكة من خلال فتحة القالب إلى حاوية الخردة الموجودة أدناه. أثناء سحب السبيكة، ومع ذلك، تلتصق السبيكة بسطح المطع وترتفع مع الأداة. إن هذا الانحراف الذي يبدو بسيطًا يُطلق سلسلة من المشاكل التي يمكن أن تُوقف خط إنتاجك بالكامل.

مكانيكا التصاق السبيكة

يصبح معنى سحب السبيكة أوضح عندما تُدرس القوى المؤثرة. أثناء الش stroke العودة، يمكن لعدة عوامل أن تسبب التصاق السبيكة بسطح المطع بدلاً من انطلاقها:

• تكوّن تفراغ بين السطح المسطح للمطع وسطح السبيكة
• الالتصاق الناتج عن طبقة الزيت من المواد التشحومية التي تُنشئ روابط شد سطحية
• جاذبية مغناطيسية في المواد الحديدية
• ارتداد مرن مما يؤدي إلى تمسك المادة بجدران المطع

تمامًا مثل كيفية تتبع عنوان URL لطلب دمج في ترافيس (Travis) لإعدادات البناء المحددة في تطوير البرمجيات، يتطلب تحديد الآلية الدقيقة وراء مشكلة سحب السدّة تحليلًا منهجيًا. وكل سبب يستدعي نهجًا مختلفًا في الحل.

لماذا يتطلب سحب السدّة اهتمامًا فوريًا

عندما تُسحب السدّات إلى منطقة العمل، فإن العواقب تمتد بعيدًا عن مجرد خلل بسيط في الإنتاج. ضع في اعتبارك ما يحدث بعد ذلك:

• تلف القالب: تُسحق السدّات المسحوبة بين المثقب والقالب، مما يؤدي إلى تلف الأداة بتكلفة عالية ويستدعي صيانة طارئة
• عيوب جودة القطع: تترك السدّات انطباعات أو خدوشًا أو تقع على القطع النهائية، مما يزيد من معدلات الهالك
• توقف الإنتاج: يتطلب كل حادث إيقاف المكبس، وإزالة السدّة، وفحص التلف
• مخاطر السلامة: يؤدي خروج الرقائق بشكل غير متوقع إلى إحداث مخاطر للعاملين القريبین

تتضاعف الآثار المالية بسرعة. قد تكلف حادثة سحب رقاقة واحدة فقط دقائق من توقف الإنتاج، ولكن المشاكل المتكررة يمكن أن تقلل الإنتاجية بنسبة كبيرة بينما تزيد من تكاليف استبدال الأدوات.

يجمع هذا الدليل الشامل كل ما تحتاج إلى معرفته حول أسباب سحب الرقائق والحلول في مصدر واحد. ستتعرف على الفيزياء الكامنة وراء الالتصاق، وأساليب استكشاف الأخطاء وإصلاحها بطريقة منهجية، والحلول المجربة التي تتراوح بين الحلول السريعة والتغييرات الهندسية الدائمة. لا داعي بعد الآن للتنقل بين مصادر متعددة أو تجميع معلومات ناقصة — فلنحل هذه المشكلة مرة واحدة ولأجل دائم.

الفيزياء الكامنة وراء التصاق الرقائق بأوجه المثاقب

معرفة أسباب سحب الرقائق أمرٌ واحد — الفهم لماذا الطريقة التي تعمل بها بالفعل هي ما يُميز استكشاف الأخطاء الفعّال عن التخمين المُحبِط. دعونا نحلل الفيزياء التي تجعل تلك القطعة الصغيرة من المعدن تلتصق بعناد بسطح المثقب بدلاً من أن تسقط بعيدًا بشكل نظيف.

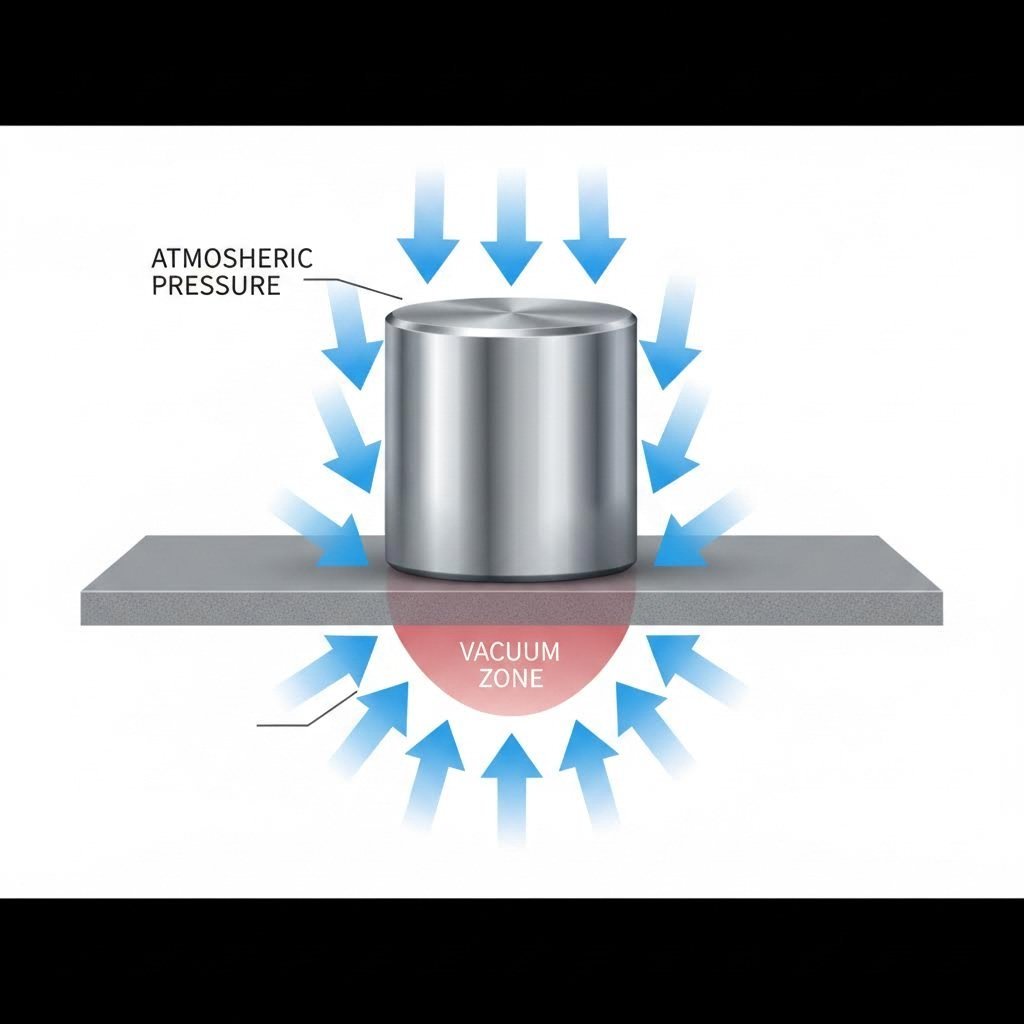

فهم تأثير الفراغ في انسحاب المثقب

تخيل أنك تضغط كأس مص على سطح أملس. عندما تحاول سحبه، فإن الضغط الجوي يعمل على إبقائه ملتصقًا. وينطبق المبدأ نفسه عندما ينسحب مثقبك عن قطعة الشريط الطازجة المقطوعة.

إليك ما يحدث خلال جزء من الثانية في كل ضربة:

1. يقطع المثقب المادة ويصل إلى القاع مقابل قطعة الشريط
2. يُشكّل سطح المثقب المسطح ختمًا محكمًا ضد هواء مع السطح الناعم لقطعة الشريط
3. بينما يبدأ المثقب حركته العكسية، يحاول الانفصال عن قطعة الشريط
4. يتكون فراغ جزئي في الفجوة بين سطح المثقب وقطعة الشريط
5. يضغط الضغط الجوي (حوالي 14.7 رطل/بوصة مربعة عند مستوى سطح البحر) لأسفل على قطعة الشريط من الأعلى
6. بدون هواء من تحت للمساواة في الضغط، تسحب السبيكة أفقيًا—أو بالأحرى عموديًا—مع المثقب

كلما كانت سرعة انسحاب المثقب أسرع، زادت وضوح تأثير الفراغ هذا. فكّر في الأمر كأنك تسحب سبيكة بسرعة—السرعة تضخم قوة الشفط. إن سبيكة كتلتها 2 وحدة تسحب أفقيًا ضد قوى جوية تبدو تافهة حتى تحسبها عبر كامل مساحة التلامس. حتى مستويات الفراغ المتواضعة عبر وجه مثقب قطره نصف بوصة تولد عدة أرطال من قوة الالتصاق.

كيف تُنشئ أفلام الزيوت قوى لاصقة

تُعدّ المواد المزلّقة ضرورية لتقليل الاحتكاك وتمديد عمر الأدوات، لكنها تُدخل آلية لصق إضافية تُفاقم مشكلة سحب السبيكة.

عندما يغطي المزلّق وجه المثقب ومواد القطعة المشغولة، فإنه يُكوّن فيلم زيت رقيقًا محبوسًا بين السطوح أثناء عملية الثقب. ويسلك هذا الفيلم سلوكًا مختلفًا عما قد تتوقعه:

• روابط التوتر السطحي: تتجاذب جزيئات الزيت سطح المكبس وسطح الكبس بشكل متزامن، مما يخلق جسرًا سائلًا يقاوم الفصل
• السحب اللزج: تتطلب موائع التشحيم الأثخن قوة أكبر لتقسيمها، مما يزيد من سحب السبيكة أثناء السحب العكسي.
• العمل الرئيسي للشعيرات: يمتص الزيت في الشقوق الدقيقة على السطح، ما يزيد من مساحة التلامس الفعالة وقوة التصاق

يُشبه سحب السبيكة تقشير الجلد من فتحة القالب حرفيًا—حيث يعمل طبقة الزيت كطبقة لاصقة ترفض الانفصال. إن موائع التشحيم الأثقل المطبقة بكميات وافرة تُنشئ روابط أقوى مقارنة بالرش الخفيف. كما أن درجة الحرارة تلعب دورًا أيضًا: فالموائع الباردة أكثر لزوجة وتماصل، في المقابل تتدفق الزيوت الدافئة بسهولة أكبر وتتحرر بيسرٍ أكثر.

الجذب المغناطيسي في المواد الحديدية

العمل مع الصلب أو سبائك قاعدتها الحديد ؟ أنت تواجه الفيزياء من جهة أخرى. فالجذب المغناطيسي يضيف قوة غير مرئية تسحب الكبسات الحديدية عائدًا نحو المكبس.

يساهم ظاهرتين مغناطيسيتين في هذه المشكلة:

• المغناطيسية المتبقية: يمكن أن تصبح مثاقب الفولاذ الأداتي ممغنطة بمرور الوقت بسبب الإجهاد الميكانيكي المتكرر، أو التعرض لمقابض مغناطيسية، أو القرب من المعدات الكهربائية. هذه المغناطيسية الدائمة تجذب كل قطعة معدنية فولاذية (سلاغ) تقوم بثقبها.
• المغناطيسية المستحثة: حتى المثاقب غير الممغنطة يمكن أن تُمغْنط مؤقتًا القطع المعدنية الصلبة أثناء عملية القص. حيث يؤدي التلامس عالي الضغط وتشوه المادة إلى إنشاء مجالات مغناطيسية موضعية.

قد تبدو القوة المغناطيسية ضعيفة بالمقارنة مع تأثيرات الشفط، لكنها مستمرة وتراكمية. وعند دمجها مع آليات الالتصاق الأخرى، غالبًا ما توفر قدرًا كافيًا من القبضة الإضافية تمنع إطلاق السلاغ بشكل نظيف.

ارتداد المادة والانتعاش المرن

العنصر الأخير في هذا اللغز الفيزيائي يتمثل في مقاومة القطعة نفسها (السلاغ) الناتجة عن الانتعاش المرن.

عندما يخترق المثقب الصفائح المعدنية، يتعرض القطعة الناتجة (السلج) لتشوه كبير. حيث تنضغط المادة قليلاً، وتشوه الحواف أثناء دفعها عبر فتحة القالب. وبمجرد زوال قوة القص، تحاول القطعة العودة إلى أبعادها الأصلية، وهي ظاهرة تُعرف باسم الارتداد المرن (سبRINGBACK).

يؤدي هذا الاسترداد المرن إلى تمدد القطعة الناتجة قليلاً، مما يجعلها تتقلص على جدران المثقب كأنها مثبتة بضغط. كلما كانت المسافة بين القالب أضيق، زادت هذه الظاهرة وضوحًا. وتُظهر المواد الأكثر ليونة ومرونة مثل الألومنيوم والنحاس درجة أكبر من الارتداد المرن مقارنة بالفولاذ الصلب، ما يجعلها أكثر عرضة لميكانيكية الالتصاق هذه.

إن فهم هذه القوى الفيزيائية الأربع — الشفط (الفراغ)، التصاق الزيت، المغناطيسية، والارتداد المرن — يمنحك الأساس لتشخيص الآليات السائدة في عمليتك الخاصة. ومع هذه المعرفة، تكون مستعدًا لتحديد السبب الجذري بشكل منهجي واختيار الحل الأكثر فعالية.

استكشاف الأخطاء وإصلاحها بشكل منهجي لتحديد السبب الجذري لمشكلة سحب القالب

الآن بعد أن فهمت الفيزياء الكامنة وراء التصاق القالب، ربما تتساءل: أي آلية هي التي تسبب مشكلتك المحددة؟ الـ القفز المباشر نحو الحلول دون تشخيص دقيق يشبه رمي السهام وأنت معصوب العينين — قد تُحالفك الحظوة، لكنك ستضيع الوقت والمال على إصلاحات لا تعالج المشكلة الفعلية.

مفتاح منع سحب السبيكة بشكل فعّال يكمن في استكشاف الأخطاء بشكل منهجي. على عكس تصحيح الأخطاء البرمجية حيث يمكنك باستخدام سحر السينمائي سحب السبيكة من تقرير بصيغة PDF، فإن تشخيص التماس الميكانيكي يتطلب فحصًا يدويًا وحذفًا منطقيًا. دعونا نتتبع عملية تشخيصية ناجعة تحدد السبب الجذري قبل أن تنفق أي مال على الحلول.

عملية تشخيص خطوة بخطوة

اتبع هذه المتسلسلة المرقمة بالضبط كما كُتبت. كل خطوة تبني على السابقة، وتساعدك على تضييق نطاق العوامل المساهمة بشكل منهجي:

1. افحص حالة سطح المثقب: ابدأ من هنا لأنها السبب الأكثر شيوعًا والأكثر سهولة في الفحص. قم بإزالة القالب وافحص السطح تحت إضاءة جيدة. ابحث عن:
   • سطوح مسطحة ومصقولة تُحسّن تكوين التفريغ
   • أنماط البلى التي تدل على تماس غير منتظم
   • تشققات أو كسور أو تلف يُنشئ نقاط التصاق غير منتظمة
   • تراكمات المواد الناتجة عن العمليات السابقة
   غالبًا ما يؤدي سطح القالب البالي أو التالف إلى سلوك غير متوقع للقطع. إذا لاحظت بلىً كبيرًا، فقم بتوثيقه ولكن تابع الخطوات المتبقية.
2. تحقق من المسافة بين القالب وسمك المادة: قس المسافة الفعلية للقالب وقارنها بسمك المادة. استخدم مقاييس الشق أو أدوات القياس الدقيقة للحصول على نتائج دقيقة. اسأل نفسك:
   • هل المسافة ضيقة جدًا، مما يسبب احتكاكًا زائدًا وارتدادًا مرنًا؟
   • هل المسافة فضفاضة جدًا، مما يسمح بميلان القطعة وحدوث انسداد؟
   • هل تآكل القالب بمرور الوقت، مما يغير الفجوة الأصلية؟
   وثّق قياساتك — ستحتاج إليها عند اختيار حلول سحب السداد.
3. قيّم نوع وتطبيق المزلق: افحص إعداد المزلق الحالي الخاص بك بشكل نقدي:
   • ما نوع المزلق الذي تستخدمه (زيت، صناعي، قائم على الماء)؟
   • كيف يتم تطبيقه (فيض، رذاذ، بكرة، يدوي)؟
   • هل التطبيق متسق عبر جميع مواقع الثقب؟
   • هل تغير لزوجة المزلق بسبب درجة الحرارة أو التلوث؟
   تزيد المزلقات الثقيلة واللزجة من قوى التصاق بشكل كبير.
4. قيّم سرعة المثقب وخصائص الشوط: راجع إعدادات المكبس وراقب التشغيل:
   • ما معدل الضربات في الدقيقة؟
   • ما سرعة انسحاب المثقب بالتحديد؟
   • هل يحدث سحب الشظايا بشكل مستمر أم فقط عند سرعات معينة؟
   • هل قمت مؤخرًا بتغيير إعدادات المكبس أو الأدوات؟
   تؤدي السرعات الأسرع في الانسحاب إلى تضخيم تأثيرات الفراغ بشكل كبير.
5. خذ بعين الاعتبار خصائص المادة والسماكة: وأخيرًا، قم بتقييم القطعة نفسها:
   • ما نوع المادة التي تقوم بثقبها (فولاذ، ألومنيوم، نحاس، مقاوم للصدأ)؟
   • ما سماكة المادة وصلابتها؟
   • هل المادة حديدية (مغناطيسية) أم غير حديدية؟
   • هل قمت مؤخرًا بتغيير موردي المواد أو المواصفات؟
   تستجيب المواد المختلفة إلى استراتيجيات مختلفة للوقاية من سحب الكتل.

بالنسبة لأولئك الذين يتعلمون كيفية منع سحب الكتل في عمليات القص بالبرميل الدوار تحديدًا، ركّز اهتمامك بشكل خاص على الخطوتين 1 و4. غالبًا ما تعمل أجهزة البرميل الدوار بسرعات أعلى مع تغيير سريع للأدوات ، مما يجعل تأثيرات الفراغ وحالة سطح المثقب بالغة الأهمية.

تحديد عوامل مساهمة متعددة

إليك ما لا تخبرك به معظم أدلة استكشاف الأخطاء وإصلاحها: نادرًا ما ينشأ سحب الكتل من سبب واحد فقط. في العمليات الواقعية، تكون عادةً في صراع ضد عاملين أو ثلاثة أو حتى أربعة عوامل مساهمة في آنٍ واحد.

تخيل هذا السيناريو: وجه المثقب مستهلك قليلاً (العامل المساهم 1)، وتستخدم مادة تشحيم ذات لزوجة عالية (العامل المساهم 2)، وتمضي في ثقب ألمنيوم طري يُظهر ارتدادًا ملحوظًا (العامل المساهم 3). قد لا يؤدي كل عامل على حدة إلى سحب القالب، ولكن معًا يُنشئون قوة تماسك كافية للتغلب على الجاذبية.

استخدم إطار الترتيب هذا عندما تكون هناك عدة عوامل متعددة:

مستوى الأولوية	نوع العامل	لماذا يتم إعطاء الأولوية	نهج الإجراء
مرتفع	تلف وجه المثقب أو استهلاك شديد	تسبب الأدوات التالفة سلوكًا غير متوقع وتشكل خطرًا على القالب	عالج الأمر فورًا — استبدل المثقب أو أعد تأهيله
مرتفع	مسافة الفتحة خارج المواصفات	تؤثر المسافة غير الصحيحة على جودة القطعة بما يتجاوز مجرد سحب القالب	قم بالتصحيح قبل ضبط المتغيرات الأخرى
متوسطة	مشاكل التزييت	يسهل ضبطه واختباره دون الحاجة إلى تغيير الأدوات	جرّب أنواعًا مختلفة أو معدلات تطبيق مختلفة
متوسطة	إعدادات السرعة والسكتة	يمكن تعديله بسرعة ولكن قد يؤثر على معدلات الإنتاج	اختبر سرعات انكماش أبطأ إذا كان ذلك ممكنًا
أقل	خصائص المواد	غالبًا ما يتم تحديدها من خلال مواصفات العميل — وتتسم بمرونة محدودة	قم بتعديل عوامل أخرى للتعويض

عندما لا يمكنك تحديد العامل المسيطر، ابدأ بالتعديل الأسهل والأقل تكلفة أولاً. غيّر متغيرًا واحدًا في كل مرة وراقب النتائج. إذا قلل التعديل في تطبيق التزييت من تكرار سحب السبيكة بنسبة 50٪، فأنت بذلك قد حددت عاملًا رئيسيًا حتى وإن لم يُحل المشكلة تمامًا.

وثّق كل شيء أثناء عملية التشخيص. سجّل التركيبات التي تؤدي إلى سحب السبيكة والتي لا تؤدي إليها. تصبح هذه البيانات ذات قيمة كبيرة عند مناقشة الحلول مع موردي الأدوات أو عند النظر في تعديل القوالب.

بعد أن حددت السبب الجذري، أو أولويت قائمة العوامل المساهمة، فإنك الآن مُزوَّد بالأداة اللازمة لاختيار الحل الأكثر فعالية. والخطوة التالية هي فهم كيفية تحسين الفجوة بين القالب والمسدس في معالجة واحدة من أكثر الأسباب جوهريةً للالتصاق بالقطع.

تحسين فجوة القالب لمختلف المواد والسماكات

لقد حددت أن فجوة القالب قد تكون عاملاً مساهماً في مشكلتك المتعلقة بسحب القطع. وتأتي الآن المسألة الحاسمة: ما هي الفجوة التي ينبغي أن تعمل بها بالفعل؟ هنا تقع معظم أدلة استكشاف الأخطاء قصيرة، فهي تخبرك بأن الفجوة مهمة دون شرح التفاصيل التي تصنع الفرق بين نجاح إطلاق القطعة أو فشله.

تشير فجوة القالب إلى الفراغ بين حواف القطع للمسدس والقالب، وعادةً ما تُعبّر عنها كنسبة مئوية من سماكة المادة لكل جانب. إذا أخطأت هذه القيمة، فأنت بذلك تناضل ضد القوانين الفيزيائية في كل دورة لآلة الختم.

كيف تؤثر الفجوة على إطلاق القطعة

فكّر في فتحة القص كمخرج للقرص. عندما يقطع المثقب المادة، يحتاج القرص إلى مساحة للانفصال بسلاسة والتساقط من خلال فتحة القالب. الفتحة التي تضبطها تحدد ما إذا كان هذا الخروج سيحدث بسلاسة أم سيتحول إلى مواجهة صعبة.

فتحة غير كافية تؤدي إلى تركيب ضيق بين القرص وجدار القالب. إليك ما يحدث ميكانيكيًا:

• يتماس القرص مع جدران القالب بمقاومة أكبر أثناء الإخراج
• تسبب استرخاء المادة في عودة القرص بالضغط بشكل أقوى ضد هذه الجدران
• المقاومة المتزايدة تحبس القرص في مكانه لفترة أطول أثناء سحب المثقب
• تُتاح للقوى الشفطية وقت أطول لتتشكل قبل أن ينفصل القرص
• قد يصعد القرص مرة أخرى مع المثقب بدلاً من أن يسقط بحرية

تولد الفتحات الضيقة أيضًا حرارة أكثر بسبب الاحتكاك، مما قد يؤدي إلى تصرف غير متوقع للمادة المزلة، وحتى لحام رواسب مادية مجهرية على وجه المثقب

فتحة زائدة يُقدِّم مشكلة مختلفة. عندما تكون الفجوة كبيرة جدًا:

• يميل الكبس أو ينحرف أثناء عملية القص
• تميل الكبسات المائلة للالتصاق بجدران القالب بزوايا غير مناسبة
• تحدث زيادة في تدحرس المادة وتكوُّن الحافة البارزة (البرادة)
• قد تنحشر الكبس بين المثقب وجدار القالب
• تجعل السلوكيات غير المتوقعة للكبس من الإخراج المنتظم أمرًا مستحيلاً

تقع النقطة المثالية بين هذين التطرُّفين — فجوة كافية لفصل نظيف، ولكن ليس كبيرة لدرجة أن تفقد الكبس اتجاهها أثناء الإخراج.

اعتبارات الفجوة حسب نوع المادة

تتطلب المواد المختلفة أساليب فجوة مختلفة. فالمواد الألين تتصرَّف بشكل مختلف جوهري عن المواد الأقسى خلال عمليتي القص والإخراج. فعلى سبيل المثال، يكون الألمنيوم أكثر مرونة ويُظهر قدرة أكبر على الارتداد المرن مقارنة بالصلب الكربوني. وهذا يعني أن كبسات الألمنيوم تتوسَّع أكثر بعد القص، مما يستدعي فجوة إضافية لمنع الالتصاق.

يُمثّل الفولاذ المقاوم للصدأ تحدياً عكسياً. فخصائص التصلب الناتج عن التشغيل وقوته الأعلى تعني أنه يُقَصّ بشكل أنظف، لكنه قد يكون أكثر عدوانية في تآكل الأدوات. وغالباً ما تثبت التخليصات التي تعمل بشكل مثالي مع الصلب اللين أنها غير كافية لتطبيقات الفولاذ المقاوم.

تقع سبائك النحاس والبرونز في مكان ما بين هذه المواد. فتمددها الممتاز يجعلها عرضة للتفلطح عند استخدام تخليص زائد، ولكن طبيعتها الناعمة نسبياً تعني أنها لا تعلق بقوة كما تفعل المواد الأقسى عند استخدام تخليص ضيق.

يضيف سمك المادة متغيراً آخر إلى حساباتك. فالمواد الأرق تتحمل عموماً نسب تخليص أضيق لأن هناك كمية أقل من المادة التي تعود بالانحناء. ومع زيادة السمك، تحتاج عادةً إلى زيادة نسبة التخليص لاستيعاب الانتعاش المرن الأكبر وضمان خروج القطعة المقطوعة بشكل موثوق.

توفر الجدول التالي اعتبارات عامة للمسافات الحرّة حسب نوع المادة ونطاق السُمك. لاحظ أن هذه النقاط تُعدّ نقاط بداية لاستكشاف الأخطاء وإصلاحها — يجب دائمًا التحقق من النسب المئوية المحددة وفقًا لتوصيات الشركة المصنعة للأدوات الخاصة بالتطبيق الدقيق الخاص بك:

نوع المادة	عيار رفيع (أقل من 1 مم)	عيار متوسط (1-3 مم)	عيار ثقيل (أكثر من 3 مم)	مدى سحب القالب
سبائك الألومنيوم	يُحتاج إلى مسافة حرّة معتدلة	تتطلب مسافة حرّة أكبر	أقصى مدى للمسافة الحرّة	عالية — ارتداد مرن كبير
الفولاذ الكربوني	مسافة حرّة أضيق مقبولة	المدى القياسي للت clearance	زيادة معتدلة مطلوبة	متوسطة — خصائص متوازنة
الفولاذ المقاوم للصدأ	ت clearance أضيق بشكل نموذجي	زيادة طفيفة في الت clearance	يُحتاج إلى مسافة حرّة معتدلة	متوسطة — عامل التصلب بالعمل
نحاس/برونز	يُحتاج إلى مسافة حرّة معتدلة	من القياسي إلى المدى المزداد	تتطلب مسافة حرّة أكبر	متوسطة-عالية — السلوك المرن

عند ضبط الت clearance للتعامل مع مشكلة سحب السلك، قم بإجراء تغييرات تدريجية بدلاً من تغييرات جذرية. قم بزيادة الت clearance على خطوات صغيرة وقم بالاختبار بعد كل تعديل. وثِّق الإعدادات التي تؤدي إلى خروج السلك نظيفًا مقابل تلك التي تسبب السحب أو الانحشار.

ضع في اعتبارك أن تحسين التخليص غالبًا ما يعمل بالتزامن مع إصلاحات أخرى. قد تجد أن فتح التخليص قليلاً يقلل من تكرار سحب الكتلة، بينما يؤدي الجمع بين هذا التعديل وتغييرات التشحيم إلى القضاء على المشكلة تمامًا. وتساعدك الأعمال التشخيصية التي أتممتها سابقًا على فهم أي مجموعة من التعديلات ستكون الأكثر فعالية.

إذا لم تسمح أدواتك الحالية بتعديل الفراغ، أو إذا كان التباعد الأمثل لإخراج السدادة يتعارض مع متطلبات جودة القطعة، فستحتاج إلى استكشاف حلول بديلة. توفر تعديلات هندسة المثقب نهجًا قويًا آخر لكسر دورة الالتصاق — وهذا بالضبط ما سننتقل إليه بعد ذلك.

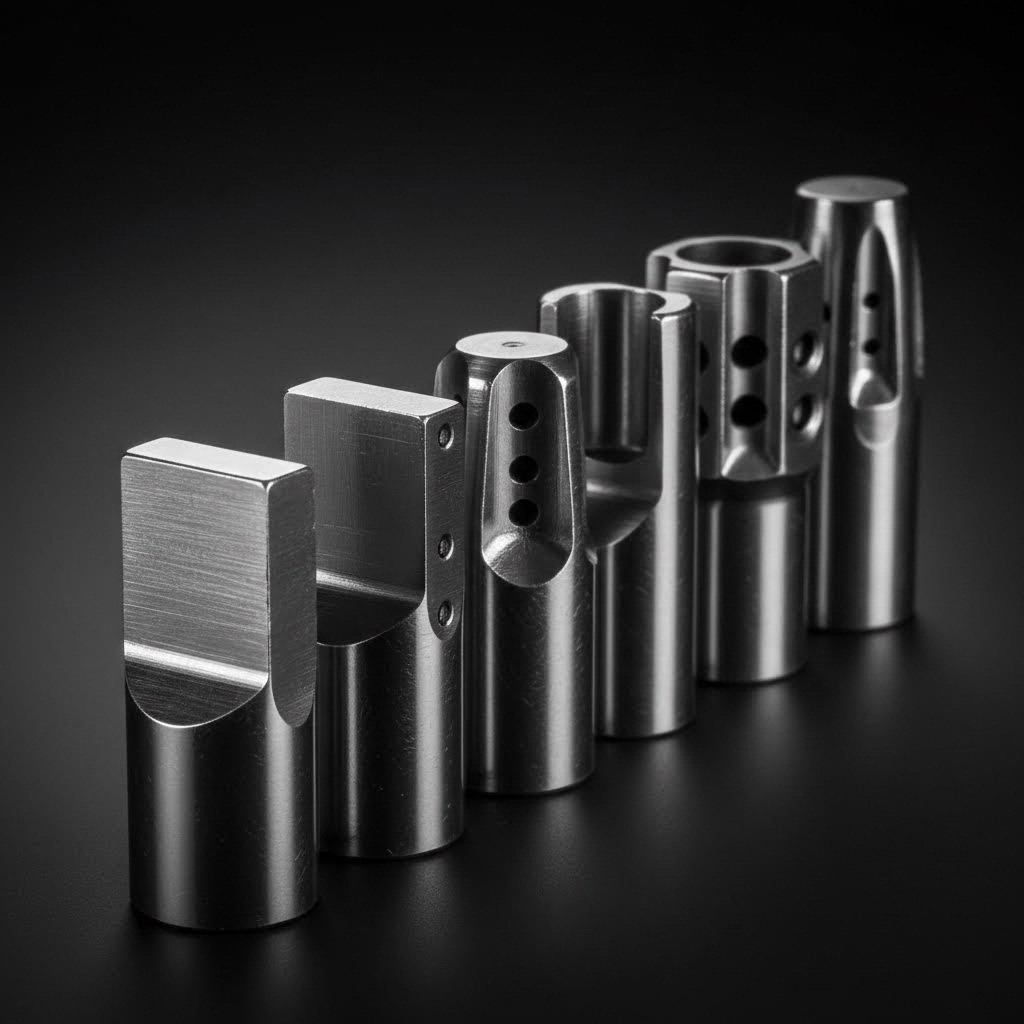

تباينات هندسة المثقب التي تمنع التصاق السدادة

لقد قمت بتحسين فراغ القالب الخاص بك، ولكن لا تزال السدادات تصعد مع المثقب عند سحبه. ما التالي؟ غالبًا ما تكمن الإجابة في وجه المثقب نفسه — وبشكل خاص في هيئته الهندسية. إذ إن شكل وجه المثقب هو الذي يحدد مدى تكوّن الشفط، ومدى انفصال السدادة بسلاسة، وما إذا كانت الجاذبية يمكنها أداء وظيفتها أثناء السحب.

تُفضَّل عمليات الختم القياسية استخدام مثاقب ذات وجوه مسطحة لأنها بسيطة ومتعددة الاستخدامات. ومع ذلك، فإن الوجوه المسطحة تُنشئ أقصى تأثير شفط تم مناقشته سابقًا. إن تغيير هندسة المثقاب يشبه التحول من كأس شفط إلى مصفاة—إذ أنت بذلك تُعدِّل بشكل جوهري في فيزياء الالتصاق.

التصميمات ذات الوجه المسطح مقابل الوجه المقعر

تبدو الوجوه المسطحة للمثاقب منطقية—فهي توفر أقصى تماس مع المادة وتُنتج خطوط قص نظيفة. لكن هذا التماس الكامل هو بالضبط ما يتسبب في المشكلات أثناء السحب العكسي.

عندما ينفصل وجه مثقب مسطح عن القطعة الصغيرة (السلج)، لا يكون هناك طريق للهواء ليدخل الفجوة. والنتيجة؟ تكوُّن شفط جزئي يقاوم خروج القطعة الصغيرة. وكلما زاد قطر المثقب، زادت المساحة السطحية المؤثرة، وبالتالي أصبحت قوة الشفط أقوى.

الوجوه المقعرة للمثاقب تحل هذه المشكلة ببراعة. من خلال تشغيل طبق أو تجويف بسيط في وجه المثقب، يتم إنشاء جيب هواء يمنع التماس الكامل على السطح. وإليك كيف يعمل ذلك:

• يتماس الحافة الخارجية للقاطع مع الشظية ويقوم بإجراء عملية القص
• المركز المُستغرق لا يلامس سطح الشظية أبداً
• عندما ينسحب القاطع، يملأ الهواء الفراغ المستدير فوراً
• لا يتكون تجويف هواء لأن عدم وجود ختم محكم من البداية
• تتحرر الشظية بسهولة تحت وزنها الخاص

من المهم عمق التجويف المستغرق. إذا كان ضحلًا جدًا، فقد لا يزال يتكون تجويف جزئي. وإذا كان عميقًا جدًا، فقد تؤثر على عملية القص أو تضعف طرف القاطع. ويوصي معظم المصنّعين بعمق تجويف يتراوح بين 0.5 مم و1.5 مم حسب قطر القاطع والمادة التي يتم قصها.

تصاميم القواطع ذات التهوية تتبع نهجًا مختلفًا لنفس المشكلة. بدلاً من السطح المقعر، تحتوي هذه القواطع على ثقوب صغيرة أو قنوات تسمح للهواء بالمرور عبر جسم القاطع. أثناء الانسحاب، يتم تسوية الضغط الجوي فورًا من خلال هذه الفتحات، مما يلغي تمامًا تكوين التجويف الهوائي.

تعمل المسامير ذات الفتحات بشكل استثنائي جيد، ولكنها تتطلب تصنيعًا وصيانة أكثر تعقيدًا. يمكن أن تسد الثقوب التنفسية بالشحوم أو الحطام مع مرور الوقت، مما يقلل من فعاليتها. ويُعد التنظيف المنتظم أمرًا ضروريًا للحفاظ على أدائها المضاد لسحب الكبس.

متى يجب تحديد مسامير الزاوية القصّية

تمتاز مسامير الزاوية القصّية بوجه قطع مائل بدلاً من شكل مسطح أو مقعر. ويقلل هذا التصميم الهندسي من قوة القطع المطلوبة من خلال تركيز الضغط على منطقة تماس أصغر — مشابهًا لكيفية قص المقص بسهولة أكبر مقارنةً بالمقصّة.

من حيث اعتبارات سحب الكبس، تمثل مسامير الزاوية القصّية حلًا متوازنًا:

• ميزة: يتمم السطح المائل الاتصال بالكبس تدريجيًا وليس دفعة واحدة، مما يقلل من احتمالية تكوّن فراغ كامل على السطح
• ميزة: تعني قوى القطع الأقل ضغطًا أقل على المادة وبالتالي ارتداد ربيعي أقل محتملًا
• ملاحظة: يصبح الكبس نفسه منحنيًا أو محدبًا قليلاً، مما قد يؤثر على طريقة خروجه وسقوطه
• ملاحظة: قد تؤدي القوى غير المتماثلة إلى طرد السبيكة بزاوية بدلاً من السقوط مباشرة نحو الأسفل

تعمل مثاقب الزاوية القصية بشكل أفضل مع الثقوب الكبيرة في المواد السميكة، حيث يُعد تقليل قوة القطع ميزة كبيرة. أما بالنسبة لكبس الثقوب صغيرة القطر في المواد الرقيقة، فقد لا تكون فوائد منع سحب السبيكة كافية لموازنة التعقيد الناتج عن إدارة إخراج السبيكة بزاوية.

أطراف ويسبر-تيب والتصاميم الخاصة تمثل الحافة المتقدمة من تقنية منع سحب السبيكة. تجمع هذه التصاميم الاحتكارية للسندان بين عدة خصائص — مثل التقعّر البسيط، والنصع الدقيق، وملامح الحافة المُحسّنة — لتعظيم إطلاق السبيكة. وعلى الرغم من أنها أكثر تكلفة من المسامير القياسية، إلا أنها غالبًا ما تثبت جدواها اقتصاديًا في العمليات عالية الحجم، حيث تُترجم أي تحسينات صغيرة في إطلاق السبيكة إلى مكاسب كبيرة في الإنتاجية.

يقارن الجدول التالي التصاميم الشائعة للسندان وتأثيراتها على سلوك السبيكة:

نوع الهندسة	تأثير الفراغ	أفضل التطبيقات	مدى سحب القالب
الوجه المسطح	الحد الأقصى — التماس الكامل للسطح يُنشئ شفطًا قويًا	غرض عام حيث لا يكون سحب السدادة مشكلة	مرتفع
مقعر/محدب	ضئيل—تمنع الجيب الهوائي تكوّن التفريغ	ثقوب ذات قطر متوسط إلى كبير؛ مواد زيتية	منخفض
مُهَوَّأ	لا شيء—يمر الهواء من خلال جسم الثقب	عمليات عالية السرعة؛ مواد لاصقة؛ أقطار كبيرة	جداً منخفض
زاوية القص	مخفّض—التلامس التدريجي يقلل من منطقة التفريغ	مواد سميكة؛ تطبيقات حساسة للقوة	متوسط-منخفض
ويسبير-تيبل/خاصة	دقيق — تكسر الميزات المصممة على السطح التفريغ الهوائي	إنتاج بكميات كبيرة؛ تطبيقات حرجة	جداً منخفض

يعتمد اختيار هندسة المثقب المناسبة على تحقيق توازن بين منع سحب الكبس وعوامل أخرى مثل عمر المثقب، ومتطلبات جودة القطعة، والتكلفة. غالبًا ما يُظهر نهج اختبار سحب الكبس بنظام التجربة المتسلسلة — أي تجربة هندسات مختلفة بشكل منهجي — الحل الأمثل لتطبيقك الخاص. فكّر في البدء بالتصاميم المقعرة لتحقيق تحسينات عامة، ثم الانتقال إلى مثاقب ذات فتحات تهوية أو مثاقب متخصصة إذا استمرت المشاكل.

تذكّر أن هندسة المثقب تعمل جنبًا إلى جنب مع العوامل الأخرى التي قمت بتقييمها بالفعل. فمثلما يتطلب وزن شد زناد مسدس الكبس المثالي للصيادين مطابقة الزناد الصحيح مع التطبيق الصحيح، فإن مطابقة هندسة المثقب مع المادة الخاصة بك والسماكة ومتطلبات الإنتاج تحقق أفضل النتائج. ومع تحسين الهندسة، تكون مستعدًا لاستكشاف كامل مجموعة أساليب الوقاية ومقارنة فعاليتها لتشغيلك الخاص.

مقارنة طرق الوقاية من الحلول السريعة إلى الحلول الدائمة

لقد قمت بتشخيص السبب الجذري لمشكلة سحب الكتلة وفهمت الفيزياء المتضمنة. والآن تأتي المسألة العملية: أي حل يجب أن تنفذه؟ مع توفر العشرات من أساليب الوقاية — من تعديلات بسيطة في التزييت إلى إعادة تصميم القالب بالكامل — فإن اختيار الطريقة المناسبة يتطلب موازنة بين الفعالية والتكلفة، ووقت التنفيذ، والقيود الإنتاجية الخاصة بك.

فكّر في حلول سحب الكتلة كعلاجات طبية. فبعضها علاجات سريعة توفر تخفيفًا فوريًا ولكن قد تحتاج إلى تطبيق متكرر. وبعضها آخر تدخلات جراحية تقضي على المشكلة بشكل دائم ولكنها تتطلب استثمارًا أكبر مسبقًا. ويُعد الخيار الأفضل متعلقًا بأعراضك، وميزانيتك، وأهدافك طويلة المدى.

دعونا نصنف الحلول المتاحة إلى أربع فئات ونقارن بين مزاياها النسبية بشكل منهجي.

حلول سريعة للإغاثة الفورية في الإنتاج

عندما تكون الرقائق تُسحب حاليًا والمواعيد النهائية للإنتاج تضغط عليك، فأنت بحاجة إلى حلول يمكنك تنفيذها خلال دقائق أو ساعات، وليس أيامًا أو أسابيع. هذه الحلول المؤقتة لن تحل مشكلتك بشكل دائم، ولكنها ستجعل خط الإنتاج يعمل بينما تقوم بالتخطيط لحل أكثر شمولاً.

التعديلات التشغيلية

تتضمن أسرع الحلول تغيير طريقة تشغيل المعدات الحالية بدلاً من تعديل أي مكونات مادية:

• خفض سرعة السحب: إبطاء سرعة سحب المثقب يمنح الرقائق وقتًا أطول للانفصال قبل أن تصل قوى الشفط إلى ذروتها. تسمح العديد من المكابس بإجراء تعديلات في السرعة دون إيقاف الإنتاج.
• تعديل تطبيق المادة التشحيمية: انتقل إلى مادة تشحيم أقل لزوجة أو قلل من كمية التطبيق. فكلما قل الزيت، ضعفت الروابط التصاقية بين وجه المثقب والرقاقة.
• ضبط عمق الضربة: تأكد من أن المثقب يخترق العمق الكافي لدفع الرقاقة بعيدًا تمامًا عن فتحة القالب قبل أن تبدأ عملية السحب.
• تغيير درجة حرارة التشغيل: إذا أمكن، اترك الأداة تُسخن قبل التشغيل عالي السرعة. تكون مواد التشحيم الدافئة أقل لزوجة وتتحرر بسهولة أكبر.

لا تتكلف هذه التعديلات شيئًا عند تنفيذها، ولكن قد تؤثر على معدل الإنتاج أو جودة القطع. فكّر فيها كإجراءات مؤقتة أثناء التخطيط للحلول الدائمة.

الحلول الميكانيكية السريعة للإضافة

يمكن إضافة العديد من الأجهزة الميكانيكية إلى الأدوات الحالية دون تعديلات كبيرة:

• دبابيس النابض القاذفة: تُثبت هذه النوابض الصغيرة في وجه المثقب وتدفع الخردة ماديًا بعيدًا أثناء السحب العكسي. يتطلب التركيب عادةً فقط حفرًا وتشكيل خيوط في المثقب — وهي طريقة بسيطة وفعالة تشبه جهاز سحب الخردة بالإبهام.
• قواطع الاحتفاظ بالخردة المغناطيسية: بالنسبة للمواد غير الحديدية، يمكن إضافة المغناطيسات إلى القالب للحفاظ على خردة المواد الحديدية في مكانها أثناء سحب المثقب عكسيًا. تعمل هذه الطريقة فقط عند ثقب مواد غير مغناطيسية عبر قوالب مغناطيسية.
• إدخالات القاذف بالبولي يوريثان: تتضخم سدادات اليوريثان اللينة أثناء ضربة الثقب، ثم تتمدد لدفع الكبس خلال السحب العكسي. وهي رخيصة وسهلة الاستبدال عند التآكل.

تمثل منتجات تقنية جهاز سحب الكبس بالإبهام مثالاً على حلول الإخراج المتوفرة في السوق الثانوي. توفر هذه الأجهزة تخفيفًا فوريًا ولكنها تتطلب صيانة مستمرة واستبدالًا في النهاية.

أنظمة هواء نفخ

يوفر الهواء المضغوط مساعدة قوية لإخراج الكبس ويُعد سهل التنفيذ نسبيًا:

• تنطلق نفثات هواء مؤقتة أثناء السحب العكسي للثقب لكسر الشفط ودفع الكبس بعيدًا
• يمنع تدفق هواء منخفض الضغط باستمرار تشكل الشفط تمامًا
• يمكن للمشابير الاتجاهية توجيه الكبس نحو ممرات الخردة

تتطلب أنظمة نفث الهواء بنية تحتية للهواء المضغوط وقد تزيد من تكاليف التشغيل، لكنها فعالة للغاية في حل مشكلات سحب الكبس العنيدة. وتعمل بشكل خاص جيدًا عند الجمع بينها وبين طرق أخرى.

حلول هندسية طويلة الأمد

قد تبقيك الحلول السريعة قيد التشغيل، لكن الحلول الدائمة تقضي على المشكلات المتكررة والعبء الصيانة المرتبط بها. تتطلب هذه الأساليب استثمارًا أكبر في البداية، لكنها تحقق نتائج طويلة الأمد.

استبدال وتعديل المطرق

استبدال المطرق المسطحة القياسية بتصاميم تمنع سحب الرُق يعالج السبب الجذري مباشرةً:

• مطرق مقعرة أو مزودة بفتحات تهوية: كما جرى التحديث سابقًا، تمنع هذه التصاميم تشكيل الفراغ من حيث التصميم. ويعود الاستثمار على شكل إزالة توقف التشغيل وتقليل الصيانة.
• مطرق مطلية: تُقلل العلاجات السطحية مثل طلاء التيتانيوم نيتريد (TiN) أو طلاءات منخفضة الاحتكاك متخصصة القوى التالص بشكل دائم. وسنغطي هذه بالتفصيل في القسم التالي.
• تصاميم مطرق مهندسة حسب الطلب: بالنسبة للمشاكل المستمرة، يمكن لشركات تصنيع الأدوات تصميم هندسات المطرق المخصصة التي تُحسّن إطلاقة الرُق وفقًا بالضبط للمادة المستخدمة وسمكها.

تعديلات في تصميم القالب

أحيانًا ليست المثقبة هي المشكلة — بل القالب يحتاج إلى اهتمام:

• مزايا احتجاز الشظايا: إضافة تفريغات، أو استراحات، أو أسطح مزخرفة داخل فتحة القالب يساعد على الإمساك بالشظية أثناء سحب المثقب، ومنعها من الارتفاع مع المثقب مرة أخرى.
• أنظمة الخروج الإيجابية: أنظمة ميكانيكية أو هوائية تقوم بإخراج الشظايا عبر القالب في كل ضربة. هذه الأنظمة تضمن إزالة الشظايا بغض النظر عن قوى التصاقها.
• المسافات المناسبة في القالب: إعادة قطع القوالب أو استبدالها بمسافات مناسبة للمواد المستخدمة يلغي مشاكل الارتداد والمطاط التي تساهم في سحب الشظايا.

إعادة تصميم الأدوات بالكامل

بالنسبة للمشاكل الشديدة أو المعقدة في سحب الشظايا، قد يكون إعادة تصميم تركيب الأدوات بالكامل هو الخيار الأكثر فعالية من حيث التكلفة على المدى الطويل. هذا النهج يأخذ بعين الاعتبار طرح الشظايا منذ مرحلة التصميم الأولي بدلاً من التعامل معها كأمر ثانوي.

يتطلب فهم كيفية تشغيل سلاح السحب النجاحي مطابقة الحل الخاص بك مع الوضع المحدد الذي تواجهه — تمامًا كما يختار الصيادون أساليب مختلفة لأنواع مختلفة من الحيوانات. تساعدك جدول المقارنة التالي على تقييم الخيارات عبر عوامل القرار الرئيسية:

طريقة الوقاية	فعالية	تكلفة التنفيذ	أفضل حالات الاستخدام
تعديلات السرعة/الشوط	منخفض إلى متوسط	منخفض (بدون تكلفة)	تخفيف فوري؛ اختبار الأسباب الجذرية
تعديلات التزييت	متوسطة	منخفض	مشاكل التصاق فيلم الزيت؛ اختبار سريع
دبابيس دفع نابضية	متوسط إلى عالي	منخفض إلى متوسط	إعادة تجهيز القوالب الحالية؛ أحجام إنتاج معتدلة
إدخالات دفع من البولي يوريثان	متوسطة	منخفض	المواد اللينة؛ أحجام إنتاج منخفضة
أنظمة هواء نفخ	مرتفع	متوسطة	عمليات عالية السرعة؛ محطات متعددة لللكم
استبدال اللكم المقعر/المهواة	مرتفع	متوسطة	مشاكل تهيمن عليها الشفط؛ مشتريات جديدة للأدوات
طبقات سطحية (TiN، TiCN، إلخ)	متوسط إلى عالي	متوسطة	مشاكل التصاق؛ تمديد عمر اللكم في نفس الوقت
مميزات احتفاظ القالب بالرقائق	مرتفع	متوسط إلى عالي	تعديل القالب الحالي؛ مشاكل مستمرة
أنظمة طرد إيجابية	مرتفع جداً	مرتفع	تطبيقات حرجة؛ عدم التolerance للسحب للرقائق
إعادة تصميم الأدوات بالكامل	مرتفع جداً	مرتفع	برامج جديدة؛ مشكلات مزمنة لم تُحل

الاعتبارات الاقتصادية لاختيار الحلول

يتطلب الاختيار بين الحلول السريعة والحلول الدائمة وزن عدة عوامل اقتصادية تتجاوز التكلفة الأولية فقط:

• تكاليف التوقف عن العمل: ما تكلفة كل حادثة سحب كتلة من المعدن الضائعة من حيث الإنتاج الفاقد؟ إن التكاليف العالية للتوقف عن العمل تبرر الحلول الدائمة الأكثر تكلفة.
• عبء الصيانة: تتطلب الحلول السريعة اهتمامًا مستمرًا. يجب أخذ تكاليف العمالة بعين الاعتبار للتعديلات والاستبدالات المتكررة.
• تأثير جودة القطع: إذا كانت عملية سحب الكتلة تسبب هدر أو إعادة عمل، فقم بتضمين هذه التكاليف في تحليلك.
• اعتبارات السلامة: يؤدي خروج الكتل المعدنية بشكل غير متوقع إلى مخاطر على المشغلين. قد تُبرر بعض الحلول بناءً على اعتبارات السلامة وحدها.
• حجم الإنتاج: تُوزِّع العمليات عالية الحجم تكاليف الحلول الدائمة على عدد أكبر من القطع، مما يحسّن الجدوى الاقتصادية لها.

تمامًا مثل تعقيد آليات ألعاب الفيديو حيث يجب على اللاعبين سحب قوقع بحري من الأخت الصغيرة في لعبة Bioshock للتقدم، فإن حل مشكلة سحب القواقع غالبًا ما يتطلب فهم الأنظمة الأساسية قبل اتخاذ إجراء. وعلى غرار اللاعبين الذين يبحثون عن كيفية سحب القوقع البحري من الأخت الصغيرة في Bioshock ويكتشفون وجود عدة طرق صحيحة، يجد مهندسو الختم أن هناك عدة طرق للوقاية يمكن أن تكون فعّالة — والمفتاح هو مطابقة الطريقة مع حالتك المحددة.

غالبًا ما يكون النهج الأكثر فعالية هو الجمع بين عدة حلول. فقد تقوم بتنفيذ تعديل سريع في التزييت لتحقيق تخفيف فوري، وفي الوقت نفسه تطلب خوازيق بديلة ذات هندسة مضادة لسحب القواقع للحل الدائم. يحافظ هذا النهج الطبقي على استمرار الإنتاج بينما يتم التعامل مع السبب الجذري بشكل منهجي.

بعد اختيارك لطريقة الوقاية، قد تتساءل عن معالجات الأسطح والطلاءات – وهي أداة قوية أخرى في معركة منع سحب الكبس. دعونا نفحص كيف تقلل هذه التقنيات التصاق المواد على المستوى الجزيئي.

معالجات الأسطح والطلاءات لأداء مضاد لسحب الكبس

لقد اخترت هندسة المثقب واستراتيجية الوقاية. حان الآن الوقت لاستكشاف حل يعمل على المستوى الجزيئي – معالجات الأسطح والطلاءات التي تغيّر جوهرياً طريقة تفاعل وجه المثقب مع الكبس. هذه التقنيات لا تخفي المشكلة فحسب، بل تُعدّل فيزياء الالتصاق التي ناقشناها سابقاً.

فكّر في الطلاءات كمقلاة غير لاصقة في مطبخك. نفس الطعام الذي يلتصق بعناد بالمعادن العارية ينزل بسهولة من السطح المغطى بطبقة. وعند تطبيقها على المثاقب، يمكن للطبقة المناسبة أن تقلل بشكل كبير من قوى الشفط والالتصاق الناتجة عن فيلم الزيت، والتي تسبب صعود الكبس إلى الأعلى أثناء السحب العكسي.

تقنيات الطلاء التي تقلل من التصاق الكبس

تقدم تقنيات الطلاء الحديثة عدة خيارات للحد من التصاق الكتل، وكل منها يمتلك خصائص مميزة تناسب تطبيقات مختلفة. ويساعد فهم هذه الاختلافات في اختيار الطلاء المناسب لنوع المادة المحددة، وحجم الإنتاج، والقيود المالية.

نيتريد التيتانيوم (TiN) يمثل الخيار الأكثر شيوعًا وفعالية من حيث التكلفة. إن لونه الذهبي المميز يجعل من السهل التعرف عليه، كما أن خصائصه توفر منعًا فعّالاً من سحب الكتل:

• يُكوّن سطحًا صلبًا ومنخفض الاحتكاك يقلل من التصاق فيلم الزيت
• يقلل من طاقة السطح، مما يجعل من الصعب التصاق الكتل بسطح المثقب
• يطيل عمر المثقب من 3 إلى 5 مرات مقارنة بالأدوات غير المطلية
• يعمل بشكل جيد مع المواد الحديدية وغير الحديدية على حد سواء
• الخيار الأكثر اقتصادية للوقاية العامة من سحب الكتل

نيتروكربيد التيتانيوم (TiCN) يوفر أداءً محسنًا مقارنة بطلاء TiN القياسي. يشير مظهره الرمادي-الأزرق إلى سطح أكثر صلابة ومقاومة للتآكل:

• توفر الصلابة الأعلى مقارنةً بـ TiN مقاومة أفضل للتآكل
• انخفاض معامل الاحتكاك يقلل من قوى القطع والالتصاق
• أداء ممتاز مع المواد الكاشطة مثل الفولاذ المقاوم للصدأ
• استقرار حراري أفضل للعمليات عالية السرعة
• زيادة معتدلة في التكلفة مقارنةً بـ TiN مع تحسن كبير في الأداء

نيتريد التيتانيوم والألومنيوم (TiAlN) يتفوق في التطبيقات ذات درجات الحرارة العالية حيث قد تتفكك الطلاءات الأخرى:

• مقاومة حرارية فائقة تحافظ على سلامة الطبقة أثناء الثقب العدوانية
• مقاومة الأكسدة تمنع تدهور الطلاء في البيئات الصعبة
• مثالي للإنتاج عالي السرعة وبوفرة كبيرة
• يعمل بشكل خاص جيدًا مع المواد الأقسى التي تولد حرارة أكثر
• التكلفة الأعلى مبررة بعمر الخدمة الممتد في التطبيقات الصعبة

الكربون المشابه للالماس (DLC) تمثل الطلاءات الفئة المتميزة للوقاية من مشكلة انسداد السلك:

• معامل احتكاك منخفض للغاية — من بين أقل المعاملات لأي تقنية طلاء
• خصائص إطلاق استثنائية تقلل بشكل شبه كامل من الالتصاق
• أداء ممتاز مع الألومنيوم والمواد اللزجة الأخرى
• الأعلى تكلفة، ولكنها توفر نتائج متفوقة للتطبيقات الحرجة
• قد تتطلب إجراءات تطبيق وصيانة متخصصة

عند اختيار طلاء، فكر ليس فقط في الوقاية من انسداد السلك، بل أيضًا في نوع المادة الخاصة بك، وحجم الإنتاج، وكيفية تفاعل الطلاء مع نظام التشحيم الخاص بك.

استراتيجيات تنسيق السطح لأوجه المثاقب

ليست الطلاءات الخيار الوحيد لتعديل السطح. يمكن أن يؤدي التنسيق الاستراتيجي لوجه المثقاب إلى كسر تكوّن الفراغ وتقليل مساحة التلامس دون إضافة أي مادة طلاء.

أساليب النسيج الدقيق تُنشئ أنماط صغيرة على سطح المطرقة تمنع الت tiếp الكامل للسطح:

• أنماط ت criss-cross: تُنشئ شقوق دقيقة منحوتة في اتجاهات متقاطعة قنوات هوائية تُفكك تتشكل الفراغ
• أنماط التُبقيمات: تُقلص الحفر الكروية الصغيرة مساحة التمساس بينما تحافظ على سلامة سطح المطرقة
• نسيج الليزر المنحوت: تُنشئ أنماط دقيقة مطبقة عبر الليزر قنوات دقيقة متسقة لدخول الهواء

تعمل هذه النسيجات عن طريق منع الختم المحكم الذي يسبب الالتصاق بالفراغ. يمكن للهواء الت تتدفق عبر القنوات أو حول المناطق المرتفعة، مما يُعادل الضغط قبل أن تت buildup قوى الشفط

اعتبارات الت pulishing تستحق تفكيرًا دقيقًا. تشير الحكمة التقليدية إلى أن الأسطح الأكثر نعومة تقلل من الاحتكاك — ولكن في سحب السدادات، قد يكون العكس هو الصحيح:

• أوجه المثاقب المصقولة حتى المرآة تزيد من تماس السطح وتكوين الفراغ
• في الواقع، تُطلق الأسطح ذات النسيج الخفيف السدادات بسهولة أكبر مقارنة بتلك الأسطح الناعمة تمامًا
• التشطيب المثالي يوازن بين ما يكفي من الخشونة لكسر الفراغ، مع بقاء السطح ناعمًا بما يكفي لمنع تراكم المواد

ومع ذلك، فإن التصقيل يساعد عند دمجه مع الطلاءات. فالسطح المصقول تحت طلاء منخفض الاحتكاك يوفر أفضل ما في العالمين — حيث يمنع الطلاء الالتصاق، بينما يسمح السطح الناعم بتطبيق طبقة موحدة.

تفاعلات الطلاء والتشحيم

يعمل سطح المثقب ونظام التشحيم معًا — أو ضد بعضهما — حسب مدى توافقهما الجيد. فالتتفاعل بين المثاقب المطلية والمواد التشحيمية يختلف عن تفاعل فولاذ الأداة العاري:

• قد تتطلب الطلاءات منخفضة الاحتكاك كمية أقل من المادة التشحيمية، مما يقلل من مشاكل التصاق طبقة الزيت
• بعض الطلاءات تكون كارهة للماء (تطرد الماء)، مما يؤثر على أداء المزلقات القائمة على الماء
• يمكن أن تُخفي المزلقات الثقيلة فوائد الطلاء من خلال تشكيل أفلام لاصقة سميكة بغض النظر عن خصائص السطح
• يؤدي مطابقة لزوجة المزلق مع نوع الطلاء إلى تحسين كل من أداء القطع وإطلاق الشظايا

عند تنفيذ طلاءات لمنع سحب الشظايا، يجب مراعاة تعديل نظام التزييت في الوقت نفسه. غالبًا ما يتفوق القالب المطلي مع تزييت مُحسّن على أي من الحلَّين منفصلَين.

توفر المعالجات السطحية أداة قوية في مجموعة حلولك لمكافحة سحب الشظايا، لكنها تعمل بشكل أفضل كجزء من نهج شامل. إن الجمع بين الطلاء المناسب وهندسة القالب الملائمة، والتداخل المُحسّن، والتزييت المناسب يحقق نتائج لا يمكن لأي من هذه الحلول تحقيقها بشكل مستقل. وبعد فهم خيارات المعالجة السطحية، تكون جاهزًا للنظر في كيفية تصميم القوالب الاستباقي لمنع سحب الشظايا قبل أن يصبح مشكلة.

استراتيجيات تصميم القوالب النشطة التنبؤية للقضاء على مشكلة سحب الش Slug

ماذا لو كان بإمكانك القضاء على مشكلة سحب الشطب قبل أن يعمل قالبك في أول دورة إنتاج؟ غالبًا ما تركز معظم المناقشات حول أسباب سحب الشطب والحلول الخاصة به على تشخيص المشكلات الحالية—مثل تعديل الفجوات، أو تغيير مواد التشحيم، أو إضافة دبابيس دفع إلى أدوات التشغيل التي بدأت بالفعل في التسبب بمشاكل. ولكن أفضل حل فعّال يكمن غالبًا في الوقاية أثناء مرحلة التصميم نفسها.

إن تصميم القوالب بشكل يستبعد مشكلة سحب الشطب منذ البداية يُعد أقل تكلفة بكثير مقارنةً بإدخال الحلول لاحقًا. وعندما تحدد الميزات المضادة لسحب الشطب أثناء التصميم الأولي للقالب، فإنها تتكامل بسلاسة ضمن هيكل الأداة بدلًا من أن تُضاف كتحسينات لاحقة. ما النتيجة؟ قوالب تعمل بسلاسة منذ اليوم الأول، مع حدوث عدد أقل من المشكلات غير المتوقعة، وتقليل تكاليف الصيانة على المدى الطويل.

التصميم الاستباقي لاستبعاد مشكلة سحب الشطب منذ البداية

يتطلب تصميم القوالب الموجه للوقاية أخذ طريقة إخراج الش Slug كمعيار رئيسي في الاعتبار – وليس كمسألة ثانوية يتم معالجتها فقط عند حدوث مشكلات. فيما يلي كيفية تحديد ميزات منع سحب الشواذ أثناء تطوير الأدوات في المراحل الأولى:

حسابات التخليص المناسبة

أثناء مرحلة التصميم، يمكن للمهندسين تحسين تخليص القالب بناءً على المادة المحددة وسمكها ومتطلبات الإنتاج بدلاً من قبول القيم الافتراضية العامة. ويشمل هذا النهج الاستباقي ما يلي:

• تحليل خصائص المادة بما في ذلك الصلابة، والمطيلية، وخصائص الارتداد المرنة
• حساب نسب التخليص المثلى لمجموعة المادة-السماكة المحددة
• توفير إمكانية التعديل في الحالات التي تُعالج فيها مواد أو سماكات متعددة
• توثيق مواصفات التخليص لصيانة مستقبلية واستبدال القطع

اختيار هندسة الرأس (Punch)

بدلاً من استخدام رؤوس مسطحة بشكل افتراضي ثم معالجة المشكلات لاحقًا، يجب تحديد هندسات مضادة لسحب الشواذ منذ التصميم الأولي:

• حدد وجوه المصفاكات المقعرة أو المخصرة للأحجام والمواد المعرضة للالتصاق
• اشمل أحكام دبابات الإطاحة في تصاميم المصفاكات عندما قد تكون الإطاحة الميكانيكية ضرورية
• اختر الطلاءات المناسبة أثناء تحديد مواصفات المصفاكات بدلاً من إضافتها بعد ظهور المشاكل
• اعتبر التصميمات الخاصة أو ذات النصائح الخفيفة للتطبيقات الحرجة

تكامل نظام الإطاحة

يتيح تصميم أنظمة الإطاحة داخل القالب منذ البداية عدة مزايا:

• يمكن تحديد حجم ومكان الدبابات المرتدة بالزنبرك بدقة لتحقيق الأداء الأمثل
• يمكن دمج أحكام نفخ الهواء داخل هيكل القالب بدلاً من تركيبها خارجيًا
• يمكن هندسة أنظمة النبض الإيجابية داخل تصميم لوحة النازع
• يمكن تحسين زوايا ومسافات السلوج في المزلقات لضمان إزالة السلوج بشكل موثوق

اعتبارات المواد

يأخذ مصممو القوالب ذوي الخبرة في الاعتبار كيفية تصرف مواد الشغل المختلفة أثناء الثقب:

• تتطلب الألمنيوم والسبائك اللينة إجراءات إضافية للإخراج بسبب الارتداد الكبير
• تتطلب المواد الزيتية أو المُشحَّمة مسبقًا معالجات سطحية أو هندسات تمنع الالتصاق
• قد تتطلب المواد الحديدية إجراءات إزالة المغناطيسية في عملية الإنتاج
• تؤثر التغيرات في سمك المادة عبر دفعات الإنتاج على قرارات الفراغات والهندسات

دور المحاكاة في الوقاية

لقد غيرت محاكاة الهندسة بمساعدة الحاسوب (CAE) الحديثة الطريقة التي يتبعها المهندسون في تصميم القوالب. بدلاً من بناء الأدوات واكتشاف المشكلات أثناء الاختبار، فإن المحاكاة تتنبأ بسلوك القطع قبل قص المعدن.

تشمل إمكانات المحاكاة المتقدمة ما يلي:

• تحليل تدفق المادة: التنبؤ بكيفية تشوه المواد المحددة أثناء القص وما إذا كان الارتداد سيؤدي إلى احتباس القطع
• تحسين التخليص: اختبار قيم تخليص متعددة افتراضيًا لتحديد النقطة المثالية لإطلاق السبيكة بسلاسة
• حسابات قوة الإخراج: تحديد ما إذا كانت الجاذبية وحدها كافية لإخراج السبائك أو ما إذا كانت هناك حاجة إلى دعم ميكانيكي
• نمذجة تأثير الفراغ: تحليل هندسة سطح الرام وتنبؤ قوى الالتصاق أثناء السحب العكسي

يسمح المحاكاة للمهندسين باختبار التعديلات التصميمية افتراضيًا — والتنقل بين هندسات الرام، وقيم التخليص، وطرق الإخراج دون الحاجة إلى بناء نماذج فعلية. وهذا يسرّع عملية التصميم ويقلل من خطر ظهور مشكلات سحب السبيكة أثناء الإنتاج.

العمل مع شركات تصنيع القوالب التي تعتمد على محاكاة CAE يوفر مزايا كبيرة. شركات مثل شاوي مع شهادة IATF 16949 وقدرات محاكاة متقدمة، يمكن التنبؤ بالعيوب ومنعها بما في ذلك سحب الشريط (slug pulling) قبل بدء تصنيع القوالب. يستخدم فريق الهندسة المحاكاة لتحسين الفراغات، والتحقق من هندسة المثاقب، وضمان أداء أنظمة الإخراج وفقًا للتصميم—مما يحقق معدل قبول في المحاولة الأولى بنسبة 93٪، وهو ما يعكس هذا النهج الاستباقي.

تتضح قيمة هذه المنهجية التي تركز على الوقاية عندما تنظر في البدائل. فإن معالجة مشكلة سحب الشريط بعد بناء القوالب تتطلب:

• انقطاعات في الإنتاج أثناء التشخيص والتعديل
• تكاليف إضافية للقوالب من أجل استبدال المثاقب أو تعديل القوالب
• وقت المهندسين المنفق في حل المشكلات بدلًا من إضافة قيمة
• مخاطر الجودة حيث قد تُدخل القوالب المعدلة مشكلات جديدة

يمنع التصميم هذه التكاليف بالكامل. عندما تتعاون مع مصنّعين ذوي خبرة في صناعة القوالب منذ البداية — وهؤلاء الذين يفهمون منع سحب السبيكة كمعيار تصميمي — فإنك تستثمر في قوالب تعمل بشكل صحيح منذ الضربة الأولى.

تُحسِّن إمكانات النماذج الأولية السريعة هذا الأسلوب الاستباقي أكثر. عندما تحتاج نتائج المحاكاة إلى التحقق المادي، يمكن للمصنّعين الذين يقدمون نماذج أولية سريعة (في غضون 5 أيام فقط لبعض التطبيقات) التحقق من ميزات مقاومة سحب السبيكة قبل الانتقال إلى تصنيع القوالب الإنتاجية بالكامل. يضمن هذا الأسلوب التكراري — محاكاة، نموذج أولي، تحقق — أن تقدم لك قوالبك الإنتاجية طردًا نظيفًا للسبيكة كما تحتاج.

سواء كنت تقوم بتحديد قوالب جديدة لبرنامج قادم أو تخطط لاستبدال الأدوات في التطبيقات الحالية، ففكر في جعل منع سحب الشمعة (Slug) شرطًا أساسيًا في التصميم. إن الاستثمار الأولي في الهندسة يُؤتي ثماره طوال عمر القالب الإنتاجي — مع انخفاض عدد الانقطاعات، وانخفاض الصيانة، وتحسين جودة القطع بشكل أكثر اتساقًا.

بالطبع، حتى القوالب المصممة بأفضل شكل ممكن تعمل ضمن نظام إنتاج أوسع. إن فهم كيفية تأثير سحب الشمعة على أداء القالب وجودة القطعة يساعدك على إدراك أهمية هذا النهج الاستباقي.

التأثيرات المتسلسلة لسحب الشمعة على أداء القالب وجودة القطعة

نادرًا ما يحدث سحب الشمعة بمعزل عن عوامل أخرى. عندما تركز على منع هذه الشمعة العنيدة من العودة إلى الأعلى مع المثقب، فمن السهل أن تغفل الصورة الأكبر — والأضرار المتتالية التي تمتد عبر عملية التشغيل بأكملها. إن فهم هذه الصلات يحوّل مشكلة سحب الشمعة من مجرد إزعاج إلى أولوية تتطلب اهتمامًا فوريًا.

فكّر في سحب السلك على أنه شرخ صغير في زجاج سيارتك الأمامي. إذا تُرك دون معالجة، فإن هذا الشرخ ينتشر. تعمل الاهتزازات الناتجة عن الطريق والتغيرات في درجة الحرارة مع مرور الوقت معًا، لدرجة أنك فجأة تواجه استبدال الزجاج بالكامل بدلًا من إجراء إصلاح بسيط. ويحدث الشيء نفسه مع سحب السلك في عملية الختم لديك — مشكلة تتفاقم لتؤدي إلى أعطال متعددة ومكلفة.

كيف يؤدي سحب السلك إلى تسريع تآكل القالب

في كل مرة تصعد فيها كتلة مع المثقب، يجب أن يحدث شيء. هذه الكتلة لا تختفي ببساطة — بل يتم سحقها أو تشويهها أو دفعها بقوة بين مكونات الأداة التي لم تُصمم قطّ لتحملها.

إليك تقدم التآكل الذي من المرجح أن تعاني منه:

تلف التصادم على أوجه المثقب: عندما يعلق قطعة المعدن المسحوبة بين القالب وقطعة العمل خلال الشوط التالي، فإن وجه القالب يتعرض لقوى تأثير هائلة. وتؤدي هذه التصادمات الصغيرة المتكررة إلى تشكلّات وكسر في السطح وعيوبه، مما يؤدي -وما irony- إلى زيادة احتمالية سحب القطع في المستقبل. وأوجه القوالب التالفة تخلق تلامسًا غير متسق، ما يؤدي إلى تشكل فراغ بشكل غير متوقع والالتصاق.

تدهور حافة القص في القالب: يمكن أن تُعرقل القطع التي لا تخرج من فتحة القالب بشكل صحيح ضد حواف القص أثناء الش strokes اللاحقة. ويؤدي كل عطل إلى دفع المادة ضد الأسطح المصقولة بدقة، مما يسرّع من تآكل الحافة وتقادمها. وما كان ينبغي أن يكون عملية قص حادة ونظيفة تصبح عملية تكسير وتمزيق تنتج قطعًا ذات جودة رديئة.

تلف لوحة النازع: غالبًا ما تنتهي الرقائق المستخرجة عالقة بين لوحة النزاع ومادة القطعة العمل. وتُصمم لوحة النزاع للتحكم السلس في المادة، ولكنها الآن تمتص قوى الصدمة التي لم تُصنع لتحملها. وعلى المدى الطويل، يؤدي هذا الاستخدام الخاطئ إلى تآكل لوحة النزاع، وعدم اتساق في تثبيت المادة، وظهور مشاكل جودة ثانوية.

الطبيعة التراكمية لهذا النمط من التآكل تعني أن تدهور الأدوات يتسارع بمرور الوقت. فقد تفشل مثقبة كان من المفترض أن تدوم مئات الآلاف من الحركات في جزء بسيط من عمرها المقدر إذا تُركت مشكلة استخراج الرقائق دون معالجة.

الآثار على الجودة والسلامة

إلى جانب تآكل الأدوات، فإن استخراج الرقائق يسبب مشاكل جودة فورية قد تتجاوز عملية الفحص وتصل إلى عملائك.

تشمل عيوب القطع الناتجة عن الرقائق المستخرجة:

• الانطباعات السطحية: تسبب الرقائق العالقة أسفل قطعة العمل حدوث طبات، وخدوش، وعلامات ظاهرة على الأجزاء المصنعة
• تكوّن الحواف الخشنة: يؤدي التدخل بالرقائق إلى اضطراب في عملية القص، مما ينتج عنه حواف خشنة مفرطة تتطلب عمليات إضافية لإزالتها
• عدم اتساق الأبعاد: تؤدي حواف القطع التالفة إلى إنتاج ثقوب بأقطار غير متسقة، وسمات خارج التحمل، وتباين في جودة الحواف
• العيوب الجمالية: تسبب الخدوش الناتجة عن احتكاك اللكمات تلفًا في التشطيبات السطحية للأجزاء المرئية، مما يزيد من معدلات الهدر
• تلوث المواد: يمكن أن تنغرس قطع اللكمات في مواد لينة مثل الألمنيوم، ما يخلق عيوبًا مخفية

غالبًا ما تظهر هذه المشكلات النوعية بشكل متقطع، مما يجعل من الصعب ربطها بالسبب الجذري. فقد تهدر أجزاء بسبب عيوب سطحية "عشوائية" دون أن تدرك أن أحداث سحب اللكمات العرضية هي المسؤولة.

مخاطر السلامة تمثل على الأرجح أكثر القضايا خطورة. عندما لا تسقط اللكمات بشكل متوقع عبر فتحة القالب، يمكن أن:

• تنطلق جانبيًا بسرعة عالية، فتصيب المشغلين أو الأشخاص القريبين
• تتراكم في مواقع غير متوقعة، ما يشكل مخاطر انزلاق أو يتداخل مع المعدات الأخرى
• تسبب في توقفات مفاجئة للماترشات التي تفاجئ المشغلين وقد تؤدي إلى إصابات تفاعلية
• تخلق سلوكًا غير متوقعًا للماطع مما يجعل التشغيل الآمن صعبًا

غالبًا ما يطور المشغلون الذين يعملون حول الماترشات التي تعاني من مشاكل سحب الكبس طرق تحلوها بأنفسهم، مثل إدخال أيديهم إلى مناطق الخطر لتفريغ الازدحامات، أو تشغيل الماترشات بسرعات منخفضة، أو تتجاهل علامات الت cảnhلة. تزيد هذه السلوكيات الت ت تزيد من خطر الإصابة بينما تخفي المشكلة الأساسية

الآثار المتسلسلة على عمليات الإنتاج

عندما تتبع خطوة للوراء وتنظر إلى سحب الكبس بشكل شمولي، يصبح نطاق تأثيره بالكامل واضحًا. إن سحب الكبس غير المحلول يخلق سلسلة من المشاكل التي تمتد بعيدًا عن المحطة الأداة الفورية:

• زيادة التوقفات غير المخطط لها: يتطلب كل حادث سحب كبس إيقاف الإنتاج، وحل المشكلة، والتحقق من وجود أضرار قبل استئناف العمل
• ارتفاع تكلفة الصيانة: استهلاك الأدوات المتسارع يتطلب ت_FREQUENCY أكثر للصقل، وإعادة الت refurbishment، والاستبدال
• معدلات الفاقد الأعلى: تؤدي عيوب الجودة الناتجة عن تدخل الزلقات إلى زيادة هدر المواد وتقليل العائد
• تكاليف العمليات الثانوية: تتطلب الشوائب والعُيوب السطحية معالجة إضافية لتلبية المواصفات
• انخفاض ثقة المشغلين: يؤدي السلوك غير المتوقع للقالب إلى التوتر وقد يؤدي إلى اتخاذ احتياطات مفرطة تُبطئ الإنتاج
• شكاوى العملاء المتعلقة بالجودة: تسبب العيوب التي تفلت من الفحص ضررًا بسمعتك وقد تؤدي إلى عمليات إرجاع مكلفة أو مطالبات
• تقصير عمر الأداة: قد تحتاج الأدوات التي يُفترض أن تدوم لأشهر إلى الاستبدال خلال أسابيع عندما يتسارع البلى بسبب سحب الزلقات
• تشتيت المهندسين: الوقت المستغرق في حل مشكلة سحب السبيكة لا يكون متاحًا للتحسين العملياتي أو تطوير برامج جديدة

التأثير المالي لهذه الآثار المتسلسلة يتجاوز عادةً تكلفة تنفيذ إجراءات وقائية مناسبة ضد سحب السبيكة. وعند احتساب التكلفة الحقيقية - بما في ذلك توقف الإنتاج، والنفايات، والصيانة، ومخاطر الجودة - فإن الاستثمار في الحلول يصبح قرارًا تجاريًا واضحًا بدلًا من تحسين اختياري.

معالجة مشكلة سحب السبيكة ليست فقط لمكافحة مشكلة مزعجة واحدة، بل هي حماية لاستثمارك في الأدوات، وضمان جودة ثابتة للأجزاء، والحفاظ على سلامة المشغلين، وتحسين الكفاءة الإنتاجية الشاملة. إن الحلول التي تم تناولها في هذا الدليل - بدءًا من تحسين الفراغات وتغيير هندسة المثقب، مرورًا بالعلاجات السطحية، ووصولًا إلى تصميم القوالب الاستباقي - توفر فوائد تمتد بعيدًا عن مجرد إبقاء السبائك في أماكنها المناسبة.

من خلال التعامل مع مشكلة سحب القذيفة كقضية نظامية بدلاً من مجرد إزعاج منعزل، فإنك تضع عملياتك على طريق النجاح المستدام. فإخراج القذائف بشكل أنظف يعني عمرًا أطول للأدوات، وانقطاعات أقل، وأجزاء أفضل، وعمليات أكثر أمانًا. هذا لا يعني فقط حل مشكلة، بل يعني تحويل أداء ختم القطع لديك بالكامل.

الأسئلة الشائعة حول مشكلة سحب القذيفة

1. ما هي مشكلة سحب القذيفة؟

تحدث مشكلة سحب القذيفة عندما تلتصق المادة المثقبة (القذيفة) بسطح المثقب وترتفع معه عبر القالب أثناء الحركة العكسية بدلًا من السقوط بسلاسة من خلال فتحة القالب. وتحدث هذه الظاهرة بسبب تكوّن تجويف هوائي، أو التصاق طبقة زيتية، أو الجذب المغناطيسي في المواد الحديدية، أو ارتداد المادة. وعندما تُسحب القذائف مجددًا إلى منطقة العمل، فإنها تتسبب في تلف القوالب، وعيوب في جودة الأجزاء، وتوقف الإنتاج، وإحداث مخاطر أمنية على المشغلين.

2. ما الأسباب التي تؤدي إلى انتشار مشاكل سحب القذيفة؟

تساهم عوامل متعددة في استمرار مشكلة سحب الشريط: احتجاز الهواء الذي يُشكّل جيوب تفريغ بين وجه المثقب والشريط، أو وجود فجوات قطع كبيرة أو غير مناسبة، أو عمليات الثقب السريعة للغاية، أو استخدام مواد تشحيم لزجة أو ذات لزوجة عالية، أو مثاقب لم تُعمَد إليها إزالة المغناطة بشكل صحيح مما يجعلها تجذب الأشرطة المعدنية الحديدية، أو دفعات نابضة منهكة أو غير كافية. كما تلعب خصائص المادة مثل السماكة والصلابة وال ductility أدوارًا مهمة أيضًا. غالبًا ما تتضافر عاملان أو أكثر معًا، مما يتطلب تشخيصًا منهجيًا لتحديد جميع الأسباب المساهمة.

3. كيف يمكنني منع سحب الشريط باستخدام الفجوة الصحيحة للقالب؟

تختلف المساحة المثالية للقالب حسب نوع المادة وسمكها. تؤدي المساحة غير الكافية إلى اتصال أشد بين السلك وجدران القالب، مما يزيد من الاحتكاك والانعكاس المرن الذي يُمسك بالسلك ضد المثقب. أما المساحة الزائدة فتسبب ميلان السلك وانحشاره. تتطلب المواد الألوف مثل الألومنيوم زيادة في المساحة لاستيعاب الانعكاس المرن الأكبر، في حين أن المواد الأقسى مثل الفولاذ المقاوم للصدأ تتحمل عادةً مساحات أقل. يجب دائمًا التحقق من النسب المئوية المحددة وفقًا لمواصفات الشركة المصنعة للأدوات وإجراء تعديلات تدريجية عند حل المشكلات.

4. ما هندسة المثقب التي تمنع الالتصاق بالسلك بشكل أكثر فعالية؟

تُعد تصميمات المطرق ذات الوجه المقعر والمنفذي الأكثر فعالية في منع التصاق الرُقَّ من خلال القضاء على تشكيل الفراغ. حيث يُنشئ سطح المطرقة المقعر جيبًا هوائيًا يمنع التماس الكامل، في حين تمتاز المطرق المنفذيّة بثقوب تسمح بمرور الهواء خلال عملية السحب العكسي. وتُنشئ المطرق ذات الوجه المسطح تأثير أقصى درجات الفراغ ولها ميلٌ عالٍ في سحب الرُقَّ. وتقلل المطرق ذات الزاوية القصّية من هذا التأثير بشكل متوسط من خلال التماس تدريجي. وتجمع تصميمات المطرق المتخصصة من نوع الويسبر-تيب (Whisper-Tip) بين عدة خصائص لتحقيق الإطلاق الأمثل في الإنتاج عالي الحجم.

5. كيف يمكن للمحاكاة والتصميم الاستباقي للقالب أن يقضيا على مشكلة سحب الرُقَّ؟

تنبؤ محاكاة الحاسوب الحديثة (CAE) بسلوك الكتل المعدنية قبل قطع المعدن، مما يسمح للمهندسين بتحسين الفراغات، والتحقق من هندسة المثاقب، وضمان أداء أنظمة الإخراج بشكل صحيح خلال مرحلة التصميم. ويعمل التعاون مع مصنعي القوالب ذوي الخبرة مثل شاوي، الذين يستخدمون عمليات معتمدة وفقًا لمعيار IATF 16949 وقدرات متقدمة في المحاكاة، على الوقاية من مشكلة سحب الكتل المعدنية قبل تصنيع القالب. ويُعد هذا النهج الاستباقي أقل تكلفة بكثير مقارنةً بإعادة التجهيز لاحقًا، ويوفر قوالب تعمل بسلاسة منذ الشوط الإنتاجي الأول.
