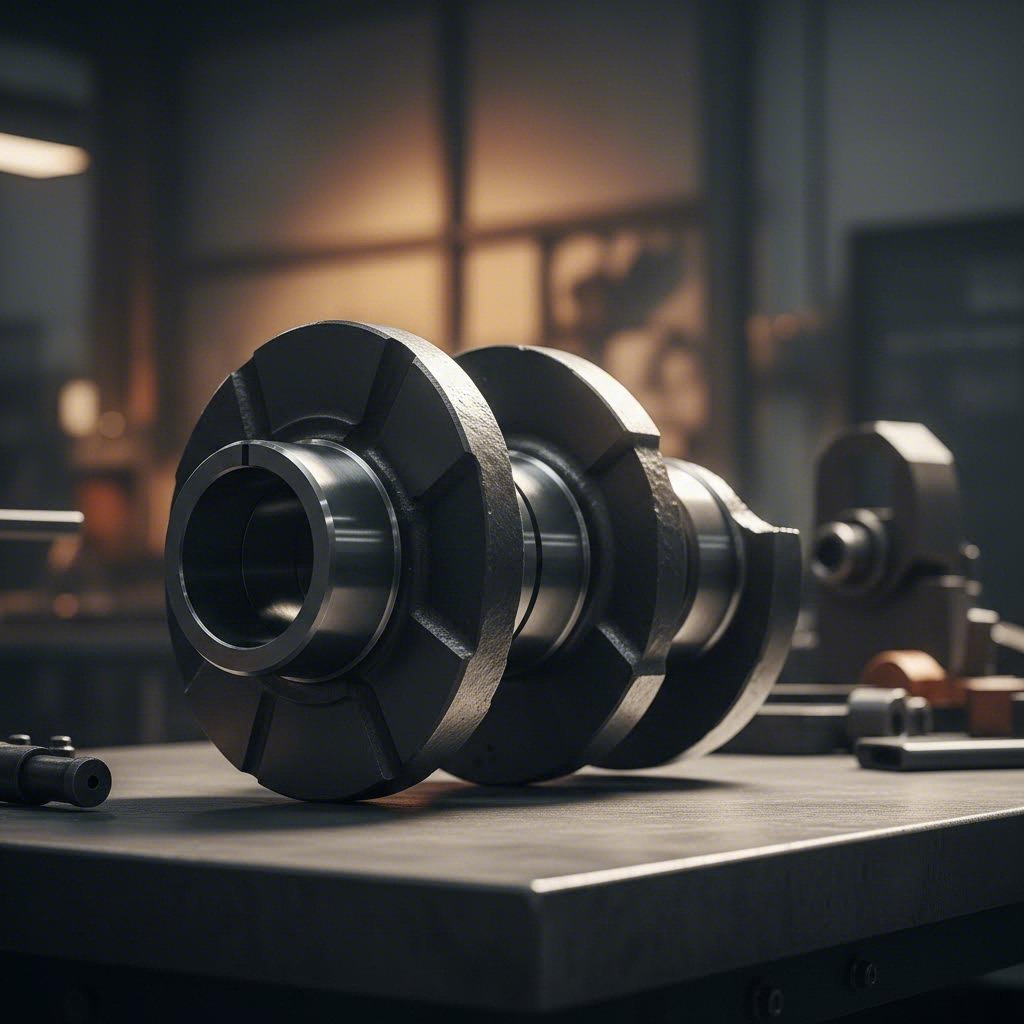

فهم عمود المرفق المطوق المخصص ومتى تحتاج إليه

هل سبق أن تساءلت ما الذي يميز محرك الفائز بلألقاب عن ذلك الذي يفشل تحت الضغط؟ في كثير من الأحيان، تكمن الإجابة في مكون واحد بالغ الأهمية: عمود المرفق. عند بناء محرك عالي الأداء، أو تجديد محرك كلاسيكي، أو تطوير آلات صناعية متخصصة، فإن قطع الغيار الجاهزة لا تفي بالغرض. هنا تكمن أهمية طلب عمود المرفق المطوق المخصص.

إذًا، ما هو العمود المرفقي بالضبط؟ ببساطة، هو العمود الرئيسي في محركك الذي يقوم بتحويل الحركة الخطية للبستونات إلى قوة دوّارة تُدير عجلاتك أو آلياتك. ويأخذ العمود المرفقي المطروق حسب الطلب هذا المكوّن الأساسي ويطوّره خصيصًا لتطبيقك الفريد، سواء كان ذلك يعني تغيير أطوال الشوط، أو أحجام المحاور الخاصة، أو مواد مصممة لتحمل إجهادات شديدة.

يستعرض هذا الدليل دورة الطلب بالكامل، بدءًا من البحث الأولي وجمع المواصفات وحتى التسليم النهائي. ستتعلم كيف تقوم بتقييم المصانع، وفهم عوامل التسعير، وكيف تضمن تحقيق معايير الجودة في كل خطوة على طول الطريق.

ما الذي يجعل العمود المرفقي مخصصًا حقًا

تم تصميم عمود المرفق القياسي ليتناسب مع مجموعة واسعة من التطبيقات، ما يعني أنه مصمم للظروف المتوسطة وليس لاحتياجاتك المحددة. أما عمود المرفق المخصص حقًا، فيُصنع من الصفر ليتطابق بدقة مع مواصفات محركك، ومدى الدوران في الدقيقة (RPM)، وأهداف الأداء الخاصة بك.

تخيل أنك تقوم ببناء محرك ستروكر يتطلب طول ضربة أطول مما تسمح به المواصفات المصنعية. لن يعمل المكون القياسي في هذه الحالة. تتيح لك التصنيع المخصص تحديد مواقع المحاور الدقيقة، ووضع الأوزان المضادة، وتركيب المادة. ويضمن هذا المستوى من التخصيص التوازن الأمثل، وتقليل الاهتزازات، وتحقيق أقصى انتقال للقوة، وهي عناصر تصبح بالغة الأهمية عند دفع المحركات إلى ما بعد حدود تصميمها الأصلي.

لماذا يُعد التزريق مهمًا للمكونات الحرجة في المحرك

عند مقارنة عمود المرفق المسبوك مقابل المطوق، فإن عملية التصنيع هي العامل الحاسم. تتضمن صب عمود المرفق صب المعدن المنصهر في قالب، وهي طريقة فعالة من حيث التكلفة ولكنها تُنتج بنية حبيبية أقل دقة. أما عملية التزريق، بالمقابل، فتستخدم ضغطًا عاليًا لتشكيل الفولاذ المسخن، مما يُحاذي البنية الحبيبية الداخلية للمعدن لتحقيق تحسن كبير في الخصائص الميكانيكية.

وفيما يلي الفوائد الرئيسية التي تجعل عمود المرفق المطروق الخيار المفضل في التطبيقات المتطلبة:

• قوة فائقة: تحاذي عملية التزريق الحبيبات المعدنية مع شكل المكون، مما يُنتج قوة شد تتراوح بين 140,000 إلى 165,000 رطل/بوصة مربعة عند استخدام مواد مثل الفولاذ 4340.
• مقاومة أفضل للتآكل الناتج عن التعب: تتحمل المكونات المطروقة السرعات العالية والاهتزازات الشديدة ودورات الإجهاد المتكررة دون التشقق أو التشوه، وهي خاصية ضرورية في المحركات التي تنتج أكثر من 750 حصانًا.
• تحسين البنية الحبيبية: يُحسّن التزوير عالي الضغط البنية الداخلية للصلب، مما يؤدي إلى تحسين مقاومة التأثير والقدرة على تحمل الأحمال.
• متانة أكبر: تُحدث عمليات المعالجة الحرارية مثل النيتريدة تصلبًا إضافيًا للسطح، ما يمدّد عمر العمود المرفقي بشكل كبير مقارنةً بالبدائل المسبوكة.

بالنسبة لأي شخص يعمل على محركات ثقيلة أو بنى عالية الأداء، بما في ذلك من يقومون بترقية مجموعة عمود مرفقي مزور لتطبيقات السباقات، فإن هذه المزايا تنعكس مباشرةً على الموثوقية في اللحظات الحاسمة. وعلى الرغم من أن المحاور المسبوكة قد تكون كافية للمركبات خفيفة الاستخدام، إلا أنها ببساطة تفتقر إلى المتانة الهيكلية المطلوبة عندما تصبح الظروف صعبة.

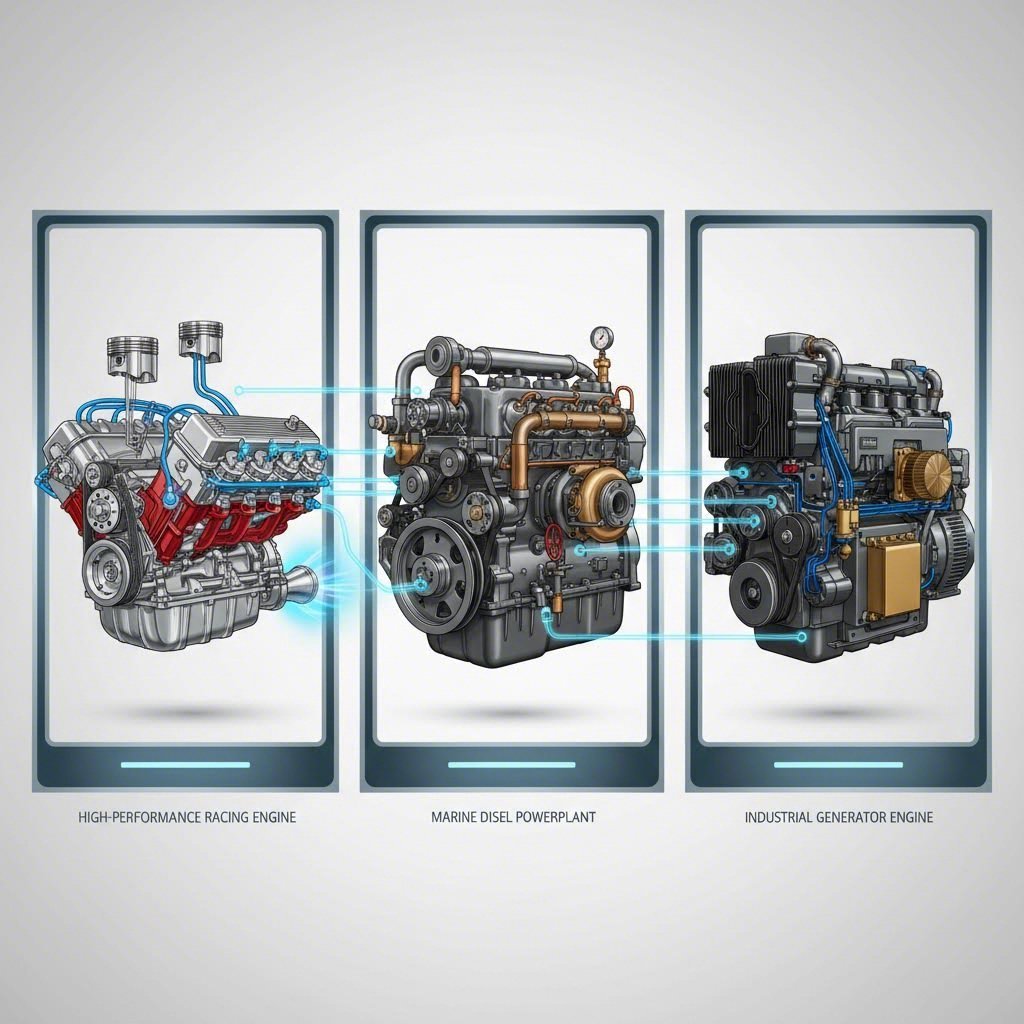

التطبيقات التي تتطلب محاور مرفقية مزورة حسب الطلب

عندما يفكر معظم الناس في عمود المكسرات المخصص، فسيأتي إلى الذهن على الفور سباقات السحب عالية الأوكتان أو محركات NASCAR. لكن الحقيقة هي: الطلب على المكونات المُصنعة حسب الطلب يمتد إلى ما وراء حلبة السباق. من السفن البحرية التي تبحر في المياه الساحلية في كاليفورنيا إلى ترميم دراجات نارية قديمة ومولدات الطاقة الصناعية، تتطلب التطبيقات المتخصصة عمودًا مُصممًا لظروفها التشغيلية الفريدة.

فهم الفئة التي يندرج فيها مشروعك يساعدك على التواصل بفعالية مع الشركات المصنعة ويضمن أن مواصفاتك تتوافق مع متطلبات الأداء الفعلية.

تطبيقات السباقات والأداء

يبقى سوق عمود الكامات للأداء العالي أكثر القطاعات وضوحًا، حيث تقدم الشركات المصنعة منتجاتها لمجموعة واسعة تشمل فرق السباقات الاحترافية وهواة المشاريع المنزلية في الجراجات. سواء كنت تعمل على تطوير عمود كامات للسكتّة الطويلة لزيادة السعة أم وحدة خفيفة الوزن لتطبيقات الدوران العالية، فإن متطلبات السباقات تدفع المكونات إلى أقصى حدودها الممكنة.

فكّر في قطاع عمود الكامات الخاص بالدراجات النارية، الذي يطرح تحديات فريدة. يتطلب عمود كامات هارلي المستخدم في بناء محركات الأداء العالي ثنائي الأسطوانات تصميمًا هندسيًا مختلفًا عن عمود كامات الدراجة الترابية المصممة لتحمل الاستخدام القاسي في سباقات الموتو كروس. يجب أن يكون عمود كامات هارلي ديفيدسون، خاصةً في تكوينات الكام المزدوجة، قادرًا على تحمل عزم دوران ضخم عند السرعات المنخفضة مع الحفاظ على التوازن أثناء القيادة المنتظمة. في المقابل، يجب أن تكون وحدات الدراجات التنافسية الترابية قادرة على الصمود أمام معدلات الدوران المتطرفة والتغيرات المفاجئة في الحمل أثناء القيادة العدوانية.

تمتد تطبيقات أداء السيارات عبر نطاق متنوع بالمثل. فمثلاً، يحتاج سبّاقو الدراج ريس من نوع Pro Mod إلى عمود كرنك قادر على تحمل أكثر من 4000 حصان لفترات قصيرة، في حين تتطلب السباقات التحملية مكونات تتحمل التشغيل المستمر لمدة 24 ساعة. وعادةً ما تعطي المركبات عالية الأداء المعدّة للطرق العادية أولوية للصلابة والقدرة على الاستخدام اليومي بدلاً من أقصى إنتاج للقوة.

متطلبات عمود الكرنك في التطبيقات الصناعية والبحرية

هنا تكمن المفارقة: غالبًا ما تمثل التطبيقات الصناعية والبحرية البيئات التشغيلية الأكثر تطلبًا، ومع ذلك تحظى بقدر أقل بكثير من الاهتمام من قبل مصنعي القطع المتخصصة. إذ يجب أن يكون عمود الكرنك البحري الذي يحدده مُصنع قارب في كاليفورنيا قادرًا على تحمل الاهتزاز المستمر، والتعرّض للمياه المالحة، والعمل لفترات طويلة تحت الحمل. وعلى عكس التطبيقات الخاصة بالسباقات التي تعمل فيها المحركات لفترات قصيرة، قد تعمل المحركات البحرية باستمرار لساعات عند مستويات طاقة كبيرة.

تشكل المولدات الصناعية وضواغط الهواء ومعدات الضخ تحديات مماثلة. يجب أن توفر هذه الكرانك شافت خدمة موثوقة لآلاف الساعات بين فترات الصيانة، وغالبًا في بيئات قاسية يكون فيها الفشل يعني توقفًا مكلفًا.

تُضيف مشاريع الاستعادة بعدًا آخر تمامًا. عند إعادة بناء محرك طائرة كلاسيكية أو محرك شاحنة تراثي، يجب الالتزام بدقة بالمواصفات الأصلية مع إمكانية ترقية المواد لتحقيق عمر افتراضي أطول. ويستلزم ذلك وجود مصنعين يفهمون التصاميم التاريخية ويمكنهم نسخها باستخدام تقنيات التزريق الحديثة.

نوع التطبيق	نطاق الشوط النموذجي	الدرجات الشائعة للمواد	نطاق الدوران المتوقع	الشروط الرئيسية
سباق السحب	3.5" - 5.0"	4340, EN30B	7,500 - 10,000+	أقصى درجات القوة، ووزن خفيف
سباق المسار الدائري	3.0" - 4.0"	4340، 5140	6,500 - 9,000	التحمل، توازن مستمر
أداء الدراجة النارية	2.5" - 4.5"	4340، فولاذ الصب	8,000 - 14,000	تصميم مدمج، قدرة على دورات عالية في الدقيقة
التطبيقات البحرية	3.5" - 6.0"	4140، 4340	3,500 - 6,000	مقاومة التآكل، عمر افتراضي أطول
صناعي/مولد كهربائي	4.0" - 8.0"+	4140، 4340، كربون مزور	1,800 - 4,000	متانة، تقليل الاهتزازات
إعادة تأهيل السيارات الكلاسيكية	تختلف حسب المواصفات الأصلية	مناسب للفترة أو مُحدّث	مخصص حسب التطبيق	الدقة الأبعادية، والأصالة

بمجرد تحديد فئة التطبيق الخاصة بك وفهم متطلباتها النموذجية، ستحتاج إلى جمع المواصفات الفنية الدقيقة التي تتطلبها الشركات المصنعة. يتناول القسم التالي بالضبط القياسات والتفاصيل التي يجب أن تعدّها قبل التوجه إلى أي مورد لمكابس المحرك.

المواصفات الفنية التي يجب عليك تزويدها عند الطلب

تشعر بالإرهاق من التفاصيل الفنية؟ أنت لست وحدك. يتردد العديد من المشترين لأول مرة في التواصل مع الشركات المصنعة لأنهم غير متأكدين من المعلومات التي يحتاجون إلى تقديمها. إليك الخبر الجيد: تصبح عملية جمع مواصفاتك بسيطة عندما تتبع نهجًا منهجيًا.

عند طلب عمود المرفق المصنوع حسب الطلب، يحتاج المصنعون إلى قياسات دقيقة وتفضيلات المواد قبل أن يتمكنوا من تقديم عرض سعر دقيق لمشروعك. تؤدي المواصفات الناقصة أو غير الصحيحة إلى مراجعات مكلفة، وفترات تسليم أطول، ومكونات قد تكون غير قابلة للاستخدام. سواء كنت تقوم ببناء نظام عمود مرافق ls لتزداد السعة أم تُنشئ عمود sbc مخصصًا لإعادة تأهيل مركبة كلاسيكية، فإن عملية التحضير تظل في جوهرها واحدة.

القياسات الأساسية لطلبك المخصص

اعتبر ورقة المواصفات الخاصة بك بمثابة مخطط يوجه كل قرارات التصنيع. كلما كانت وثيقتك الأولية أكثر اكتمالاً، أصبحت تجربة الطلب لديك أكثر سلاسة. تتطلب نماذج طلبات عمود المرفق الاحترافية، مثل تلك المستخدمة من قبل الموردين في القطاع، عادةً معلومات تشمل تفاصيل المحرك، المواصفات البعدية، ومتطلبات التطبيق .

إليك عملية خطوة بخطوة لجمع مواصفاتك:

1. وثّق تكوين محركك: سجّل صانع المحرك، والنوع، والرمز. وشمل عدد الأسطوانات، وأقصى عدد لفات في الدقيقة المتوقعة، وقوة الحصان المتوقعة، وقيم العزم. بالنسبة للتطبيقات المزودة بشواحن توربو أو شواحن هواء، سجّل ضغط الشحن ومواصفات ضغط الاحتراق.
2. قياس أبعاد الشوط والأقنية: حدد طول الشوط الأصلي والشوط المطلوب لبناء المحرك. للتوضيح، عمود المرفق لمحرك شيفروليه ذو الكتلة الصغيرة يتراوح بين شوط 3.00" (محركات 265/283) إلى شوط 3.75" (محركات 400). يجب أن تؤكد عملية تحديد هوية عمود المرفق الخاص بك على ما إذا كنت تعمل بأحجام أقنية صغيرة أو متوسطة أو كبيرة.
3. تسجيل تباعد الأسطوانات: هذا البعد الحيوي يحدد مكان الأقنية على طول عمود المرفق. قِس من مركز خط تمركز فتحة الأسطوانة إلى المركز الآخر للحصول على التباعد الدقيق.
4. تحديد متطلبات أقنية المكبس: وثّق قطر الدبوس (قطر أقنية المكبس) وعرض الدبوس الذي تتطلبه قضبان الربط الخاصة بك. يجب أن تتطابق هذه الأبعاد بدقة مع محامل قضبان الربط.
5. تحديد مواصفات أقنية العمود الرئيسي: قم بقياس قطر المحمل الرئيسي وعرضه. لاحظ أن الأجيال المختلفة من المحركات ضمن نفس العائلة تستخدم غالبًا أحجامًا مختلفة للمحامل الرئيسية. على سبيل المثال، مواصفات عمود المرفق ls1 وعمود المرفق ls3 تشترك في نفس الشوط ولكن قد تتطلب متطلبات توازن مختلفة.
6. احسب متطلبات الوزن المضاد: حدد كمية الأوزان المضادة المطلوبة بناءً على متطلبات توازن محركك. تؤثر تكوينات التوازن الداخلي مقابل الخارجي بشكل كبير على حجم الأوزان المضادة.
7. تضمين أوزان المجموعة الترددية: زود بوزن المكابس بما في ذلك دبابيس الحلقات. تتيح هذه البيانات للمصنعين تحسين تصميم الوزن المضاد لتحقيق التوازن المناسب.

إذا كنت غير متأكد من أي قياسات، فتعاون مع خبير في بناء المحركات أو ورشة متخصصة. يمكنهم قياس المكونات الحالية، أو الرجوع إلى المواصفات الأصلية، أو مساعدتك في تحديد الأبعاد المثلى لأهداف أدائك. كما أن العديد من الشركات المصنعة تستقبل عينات من عمود المرفق لإجراء هندسة عكسية عندما لا تكون الوثائق متوفرة.

اختيار المواد ومواصفات المعالجة الحرارية

بالإضافة إلى المتطلبات البعدية، فإن اختيار المادة يؤثر بشكل كبير على خصائص أداء عمود المرفق. الخيار الأكثر شيوعًا للتطبيقات عالية الأداء هو فولاذ 4340 الكرومولى، والذي تستخدمه شركات مثل Keomit في إنتاج مجموعات أعمدة المرفق المطروقة. توفر هذه المادة نسبة ممتازة بين القوة والوزن، وتستجيب جيدًا للمعالجة الحرارية.

عند تحديد المواد، ضع في اعتبارك العوامل التالية:

• الصلب 4340: المعيار الصناعي المستخدم في التطبيقات الأداء العالي والسباقات. يوفر قوة شد متفوقة ومقاومة تفوق للتعب عند المعالجة الحرارية المناسبة.
• فولاذ 4140: بديل فعّال من حيث التكلفة ومناسب للتطبيقات الصناعية وللأنظمة متوسطة الأداء التي لا تتطلب أحمالاً شديدة.
• EN30B: شائع الاستخدام في تطبيقات السباقات الأوروبية، ويقدم خصائص مشابهة لمعدن 4340 مع اختلاف طفيف في خصائص التشغيل.
• مواد عمود المرفق المخرط: عند طلب عمود مرافق مخرط من قضيب صلب بدلاً من النوع المسخن، اتوقع أوقات تسليم وهياكل تسعير مختلفة. يتضمن تصنيع العمود المخرط تشغيلاً مكثفاً من قضبان دائرية، مما يستغرق وقتاً أطول ويزيد من استهلاك أدوات التشغيل.

يجب أن تتضمن مواصفات المعالجة الحرارية متطلبات التصلد السطحي. حيث يُنشئ النيتريد طبقة سطحية شديدة الصلابة تقاوم البلى في أماكن المحامل، في حين تحافظ القلبة على المتانة. حدد أهداف صلابة المحاور إذا كانت تطبيقاتك تتطلب خصائص بلى معينة.

بالنسبة لمشاريع المحركات المعدلة مثل مشروع عمود المرفق المعدل للـ LS، يجب أيضًا توثيق مقاس القطر الداخلي (bore size)، ونسبة الضغط، ونوع الوقود، وما إذا كان سيتم استخدام أكسيد النيتروس. تؤثر هذه العوامل على توصيات المواد وقرارات التصميم. ولا تنسَ الإشارة إلى وجود رشاشات الزيت، لأن ذلك يؤثر على تجهيزات تزييت الجورنال.

بعد توثيق مواصفاتك، تكون قد أصبحت مستعدًا لفهم كيفية تحويل الشركات المصنعة للصلب الخام إلى مكونات دقيقة. يستعرض القسم التالي عملية التزريق نفسها ويوضح لماذا يُعد أسلوب التصنيع مهمًا بقدر اختيار المادة.

كيفية تصنيع أعمدة المرفق المزروقة حسب الطلب

الآن بعد أن جمعتَ مواصفاتك، قد تتساءل ما الذي يحدث فعليًا عندما تتلقى الشركة المصنعة طلبك. إن فهم عملية تزريق مكونات عمود المرفق يساعدك على طرح أسئلة أكثر ذكاءً وتقييم الموردين المحتملين بشكل أكثر فعالية. هنا تلتقي العلوم بالحرفة اليدوية.

الطريقة الت manufacturing التي تختارها تشكل بشكل جوهري خصائص أداء عمود المرفق. في الوقت الذي يذكر منافسون آخرون غالبًا مصطلحات مثل "مملوقة" أو "من قطعة خام" دون توضيح، فإن معرفة الفروقات تمكّنك من اتخاذ قرارات مستنيرة تتماشى مع أهداف مشروعك.

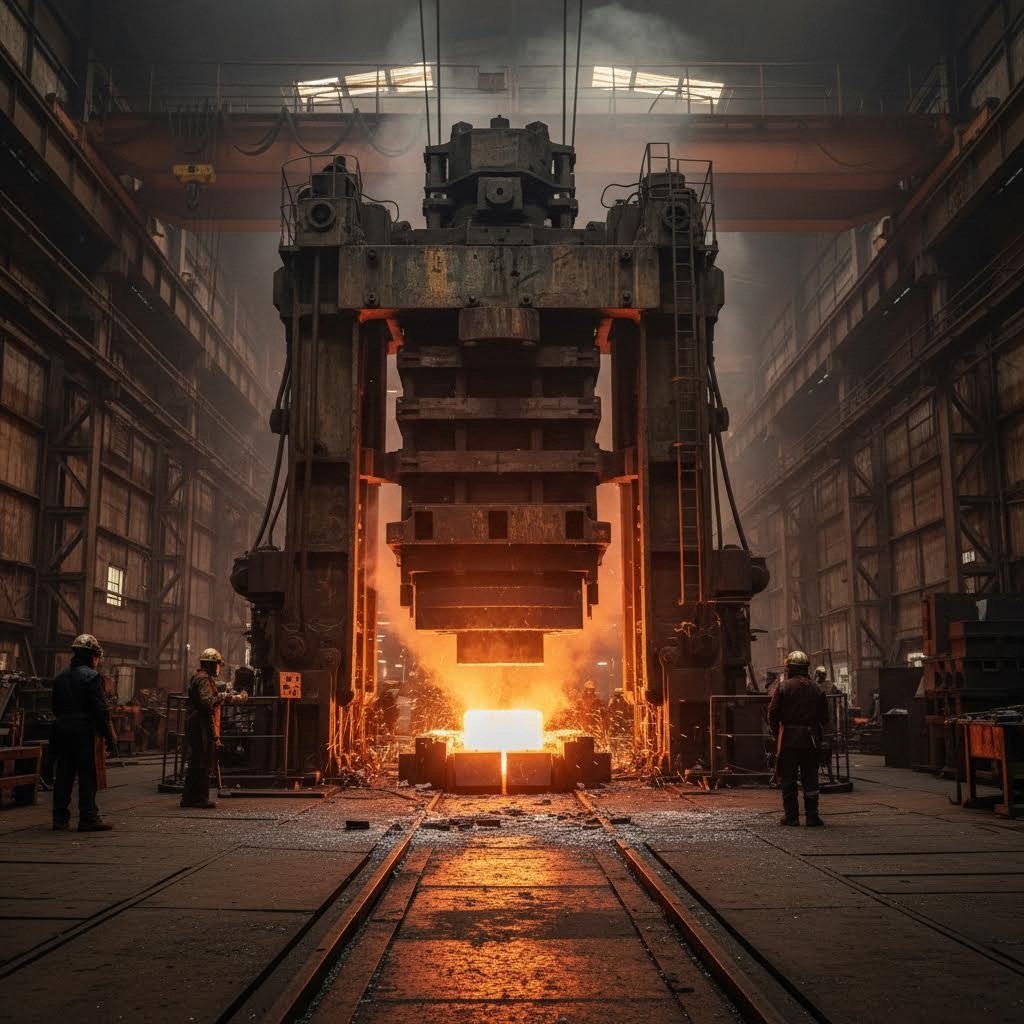

شرح عملية الت forging بالقالب المفتوح

تخيل قضيب فولاذي صلب يتم تسخينه إلى درجات قريبة من درجة الانصياب، يتوهج بلون أحمر برتقالي ويصبح جاهزًا للتحول. في عملية الت forging بالقالب المفتوح، يتم وضع القطعة المراد تشكيلها بعد تسخينها بين قوالب مسطحة أو ذات أشكال بسيطة، ثم تُدمّع أو تُضغط بقوة هائلة. على عكس الت forging بالقالب المغلق، حيث يملأ المعدن ت cavity معدّة بشكل مسبق، فإن الت forging بالقالب المفتوح يسمح للمادة بالتدفق بحرية أثناء تشكيلها تدريجيًا إلى الشكل المطلوب.

تقدم هذه العملية عدة مزايا واضحة لإنتاج عمود المرفق. وفقًا لـ Great Lakes Forge ، يتفوق الصب بالقالب المفتوح في إنتاج مكونات يمكن تخصيصها طوال عملية التصنيع. وت accommodates هذه التقنية الأجزاء الفردية أو الإنتاج القصير ذا الأشكال الفريدة، مما يجعلها مثالية عند طلب عمود المرفق المطروق حسب الطلب للتطبيقات المتخصصة.

إليك ما يحدث أثناء سلسلة التزريق:

• التدفئة: يتم تسخين قضيب الفولاذ إلى درجات حرارة تتراوح بين 1900°ف و2300°ف، مما يجعله قابلاً للتشكيل مع الحفاظ على السلامة الهيكلية.
• التشغيل الأولي: يزيل التشوه الأولي الفراغات الداخلية المتبقية من تصلب الفولاذ الأصلي، ويُنتج مادة أكثر كثافة وتجانسًا.
• التشكيل التدريجي: تشكل عمليات متعددة باستخدام المطرقة أو المكبس تدريجيًا الشكل الخشن لعمود المرفق، بما في ذلك الرافعات والمآخذ ومواقع الأوزان المضادة.
• التبريد المضبوط: يبرد عمود المرفق المطروق بمعدل خاضع للتحكم لمنع الإجهادات الداخلية وتحسين بنية الحبيبات.

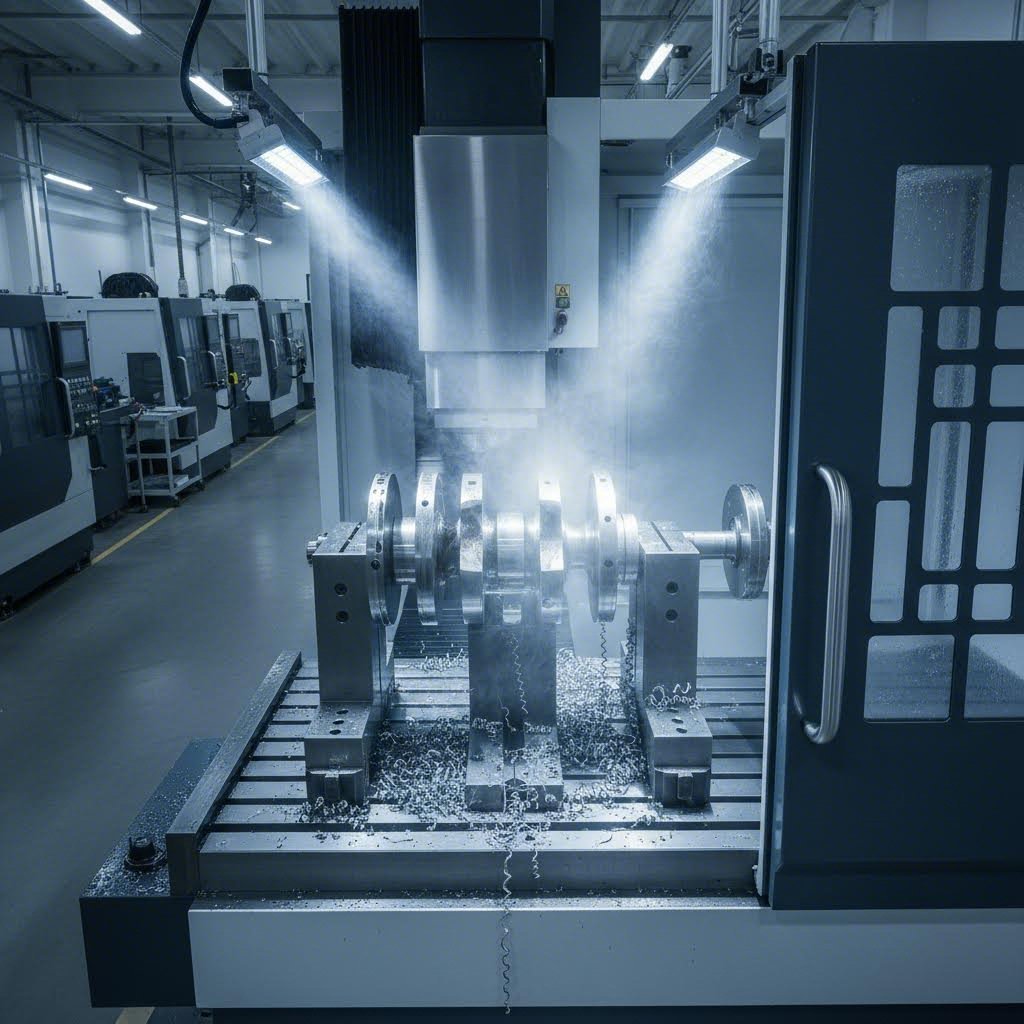

• التشغيل النهائي: تُنفذ عملية التشغيل الآلي باستخدام الحاسوب الرقمي (CNC) لتحويل القطعة المطروقة إلى الأبعاد النهائية بدقة ضمن حدود التسامح المطلوبة.

على النقيض، يستخدم التزوير المغلق قوالب متطابقة تُحيط بالقطعة المراد تشغيلها بشكل كامل. ورغم أن هذه الطريقة تُنتج تسامحات أدق مباشرة من التزوير، إلا أنها تتطلب أدوات تصنيع باهظة الثمن، مما يجعلها اقتصادية فقط في إنتاج الكميات الكبيرة. بالنسبة لطلبات الكرنك المخصصة القطعة الواحدة أو الدفعات الصغيرة، فإن التزوير المفتوح يوفر عادةً قيمة أفضل ومرونة أكبر.

تصنيع الكرنك المزور مقابل المخرص

غالبًا ما تثير المناقشة بين تصنيع الكرنك المزور والكرنك المخرص آراءً قوية بين مصنعي المحركات. إن فهم كلا النهجين يساعدك على الاختيار بحكمة وفقًا لتطبيقك الخاص.

يبدأ الكرنك المخرص كقضيب دائري صلب من الفولاذ عالي الجودة، عادةً 4340، ويتم تشكيله بالكامل باستخدام ماكينات التحكم الرقمي (CNC) إلى شكله النهائي. ولا يتضمن هذا الأسلوب أي تسخين أو تدك. يتم نحت كل سطح، كل جرن، وكل وزن مضاد بدقة جراحية من المادة الأصلية. وتتيح هذه العملية إمكانات تخصيص لا مثيل لها، كما يوضح KingTec Racing يمكن للمصنّعين تحديد أطوال الشوط الدقيقة، وأقطار المحاور، وتصاميم الأوزان المضادة، وتخطيطات ممرات الزيت بحرية تامة.

ومع ذلك، هنا تدخل علوم المواد في المعادلة. عندما يتصلب الفولاذ من حالته المصهورة، فإنه يُكوّن بنية بلورية. وتؤدي عمليات صب الكرنك إلى تكوين حبيبات غير متجانسة مع احتمال وجود تجاويف. وعند تشغيل قضيب مخرطي، يتم قطع البنية الحبيبية الموجودة، ما قد يؤدي إلى ظهور نهايات الحبيبات التي تصبح نقاط تركيز للإجهاد.

يؤدي التزريق إلى إنتاج مكونات يتم فيها محاذاة الحبيبات بشكل متعمد في اتجاه القوة القصوى، مما ينتج مقاومة استثنائية للتآكل والصدمات. تتبع هذه التدفقات الحبيبية المستمرة تفاصيل عمود الكرنك، وتحوّل الإجهاد بعيدًا عن النقاط الضعيفة بدلاً من خلق ضعفات جديدة.

وفقًا لـ Trenton Forging إن التشوه الخاضع للتحكم أثناء التزريق يُحكِم اصطفاف هياكل الحبيبات مع هندسة المكون. وتنتشر الشقوق بسهولة أكبر موازيةً لاتجاه الحبيبات، وبالتالي فإن توجيه الحبيبات عموديًا على نقاط الإجهاد يحسّن المتانة بشكل كبير. ويشير هذا إلى سبب هيمنة مكابس المحاور المزروقة في سباقات التحمل وفي التطبيقات عالية الدفع حيث تكون مقاومة التعب العامل الأهم.

إذاً أي واحد يجب أن تختار؟ يعتمد القرار على أولوياتك:

عامل	عمود المرفق المزروع	عمود الكرنك من قطعة صلبة (بليت)
التركيب الحبيبي	متوافق مع هندسة المكون	متجانس ولكن غير موجه
مقاومة التعب	متفوق تحت الإجهاد المتكرر	ممتاز مع المعالجة الحرارية المناسبة
تخصيص	جيد ضمن قيود التزريق	مرونة تصميم غير محدودة
أفضل التطبيقات	سباقات التحمل، أداء السيارات على الطرق، المركبات عالية الدفع	سباقات السحب، محركات أولية، تجميعات ستروكر متطرفة
الوقت القياسي المطلوب	إعداد أولي أطول، ولكن أوامر متكررة أسرع	ثبات زمن التشغيل لكل وحدة

بالنسبة لمعظم التطبيقات الأداء، توفر كرنشات المخرطة المزورة التوازن الأمثل بين القوة والموثوقية والقيمة. وتتميز الكرنشات البليت عندما تحتاج إلى حرية بُعدية مطلقة أو عند بناء نموذج أولي فريد حيث يتم تعويض مخاوف تدفق الحبوب بالهندسة الدقيقة والمواد الفاخرة.

إن فهم هذه الأساسيات التصنيعية يضعك في موقف يتيح لك تقييم الموردين بشكل فعال. لكن قدرات التصنيع لا تعني الكثير دون ضوابط جودة صارمة. ويبحث القسم التالي الشهادات والفحوصات وبروتوكولات الاختبار التي تميز المصنّعين الموثوقين عن البقية.

معايير ضمان الجودة والتفتيش المتوقعة

لقد قمت باختيار المصنّع وتقديم المواصفات التفصيلية. ولكن كيف تعرف أن عمود الكرنك النهائي سيحقق بالفعل تلك المتطلبات؟ هنا تكمن أهمية ضمان الجودة الذي يميز الموردين الموثوقين عن المجازفات المحفوفة بالمخاطر. ومع ذلك، من المدهش أن معظم المشترين لا يسألون أبدًا عن بروتوكولات الفحص حتى تظهر المشكلات.

عند طلب أعمدة كرنك مزورة حسب الطلب، فإن عملية ضبط الجودة مهمة بقدر أهمية عملية السبك نفسها. فقد يحمل عمود كرنك دقيق، يبدو مثاليًا في الشكل، عيوبًا غير مرئية قد تؤدي إلى فشل كارثي تحت الضغط. إن فهم الشهادات التي يجب البحث عنها وطرق الاختبار التي ينبغي طلبها يحمي استثمارك ويضمن أداء محركك بشكل موثوق.

شهادات الجودة المهمة

ليست جميع الشهادات تحمل نفس الوزن في صناعة أعمدة الكرنك للسيارات. فبعضها يمثل التزامًا حقيقيًا بنظم الجودة، في حين أن البعض الآخر لا يتعدى مجرد إجراءات ورقية. ومعرفة الفرق بينها تساعدك على تقييم خيارات شركات توريد أعمدة الكرنك بشكل فعال.

المعيار الذهبي لتصنيع مكونات السيارات هو شهادة IATF 16949 . وفقًا لـ DEKRA Certification ، تم تطوير هذا المعيار من قبل الفريق الدولي المعني بمهام السيارات خصيصًا لتبسيط متطلبات الجودة عبر سلاسل التوريد العالمية لصناعة السيارات. ويُوسّع IATF 16949 من أسس ISO 9001 ليشمل متطلبات خاصة بالصناعة من ضمنها:

• أنظمة التتبع: تتبع كامل للمستندات من الفولاذ الخام حتى المنتج النهائي، داعمًا الامتثال التنظيمي وإدارة الضمان.
• ضوابط العمليات المتعلقة بالسلامة: بروتوكولات محددة للمكونات التي يشكل فشلها خطرًا على السلامة، وهي بالضبط الفئة التي تنتمي إليها الكراسينات (crankshafts).
• متطلبات العميل المحددة: مرونة لإدراج متطلبات الجودة الخاصة بالشركات المصنعة للمعدات الأصلية (OEM) والموردين من المستوى الأول دون الحاجة إلى شهادات منفصلة متعددة.
• إطارات تحسين مستمرة: أساليب منظمة لتحديد مصادر العيوب والقضاء عليها تدريجيًا مع مرور الوقت.

بالنسبة للمشترين، فإن شهادة IATF 16949 تشير إلى أن المُصنّع قد استثمر في نظم إدارة جودة شاملة تم التحقق منها من قبل مراجعين مستقلين. وتُظهر الشركات المُصنّعة الحاصلة على شهادة IATF 16949 مثل شاويي (نينغبو) تقنية المعادن هذا الالتزام من خلال عمليات تدقيق صارمة من جهة خارجية، مما يوفر الثقة بأن ضوابط الجودة تمتد لما هو أبعد من الادعاءات التسويقية إلى عمليات موثقة وقابلة للتحقق.

إلى جانب IATF 16949، ابحث عن هذه المؤهلات الإضافية عند تقييم ورشة تصنيع الكرنك:

• ISO 9001: مقياس إدارة الجودة الأساسي الذي تقوم عليه IATF 16949.
• الامتثال لـ SAE: الالتزام بالمواصفات SAE J431 وJ1199 المتعلقة بمتطلبات الأبعاد والمواد الخاصة بكرانك السيارات.
• API 614: ضرورية بالنسبة للكرانك المخصصة لتطبيقات صناعات النفط والكيماويات أو الغاز.

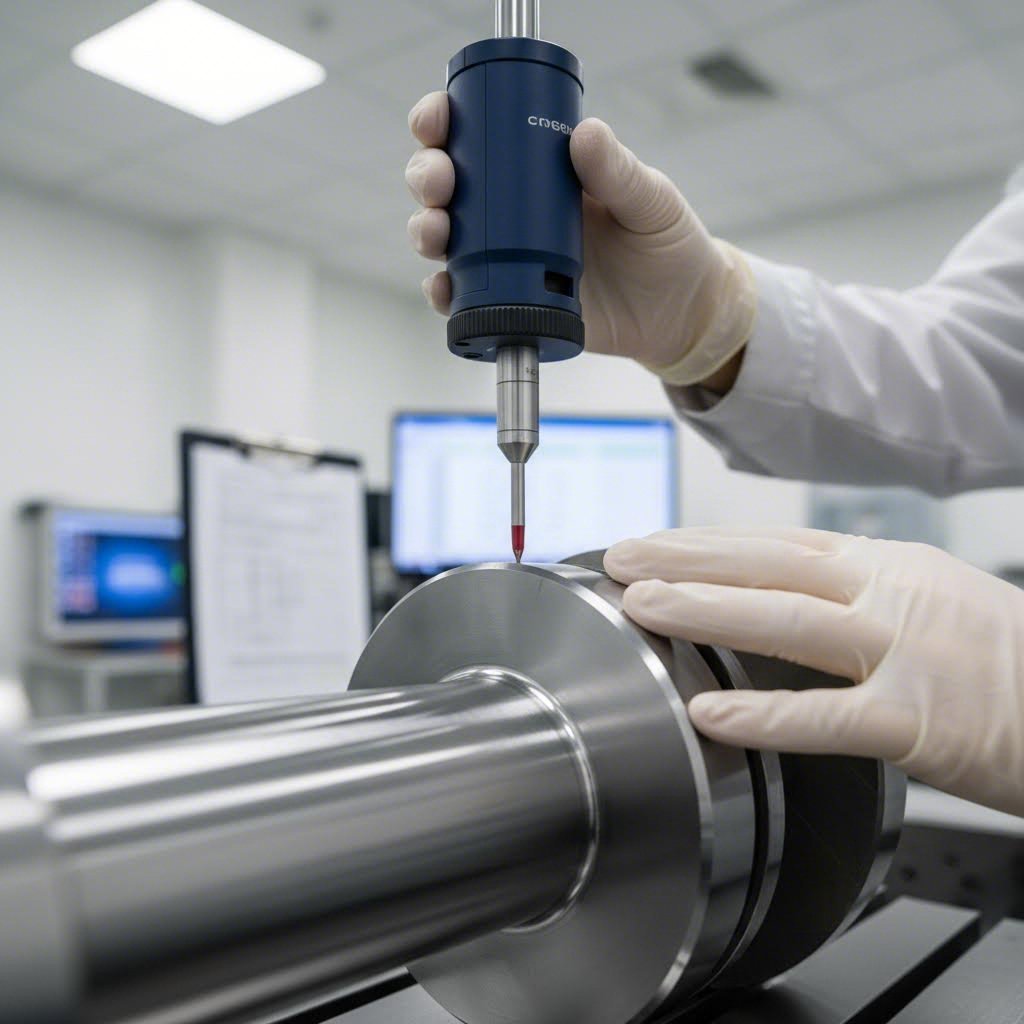

بروتوكولات الفحص والاختبار التي ينبغي طلبها

تُحدد الشهادات الإطار، وتُنتج طرق الفحص النتائج. عند مناقشة طلبك، اسأل بشكل محدد عن بروتوكولات الاختبار في كل مرحلة تصنيع. إليك كيف يبدو ضبط الجودة الشامل طوال عملية الإنتاج:

• التحقق من المواد الواردة: تحليل كيميائي واختبار الصلابة للبليتات الفولاذية الخام قبل بدء عملية السبك.
• فحص ما بعد السبك: فحص بصري لاكتشاف عيوب السبك، والتحقق من أبعاد السبائك الأولية، واختبار بالموجات فوق الصوتية لاكتشاف الفراغات الداخلية.
• التحقق من المعالجة الحرارية: اختبار الصلابة في مواقع متعددة لتأكيد المعالجة السليمة، مع توثيق معايير الفرن.
• الفحص بالجسيمات المغناطيسية (MPI): مهم لاكتشاف الشقوق السطحية وشقوق قريبة من السطح غير المرئية بالعين المجردة.
• التحقق من الأبعاد: فحص آلة قياس الإحداثيات (CMM) لجميع الأبعاد الحرجة بما في ذلك أقطار المجلات، وطول الشوط، وملفات الأوزان المضادة.
• قياس تشطيب السطح: قراءات أداة قياس خشونة السطح للتحقق من أن خشونة سطح المجلات تلبي متطلبات المحامل.
• التحقق النهائي للتوازن: التحقق من التوازن الديناميكي مع قراءات موثقة.

من بين هذه الطرق، تستحق الفحص بالجسيمات المغناطيسية اهتمامًا خاصًا. حيث يوضح الخبراء في الصناعة يعمل فحص الجسيمات المغناطيسية (MPI) عن طريق مغناطة العمود المرفقي وتطبيق جسيمات حديدية على سطحه. وتتسبب أي شقوق أو عيوب في حدوث اضطرابات في المجال المغناطيسي، مما يؤدي إلى تجمع الجسيمات بشكل مرئي حول العيب. ويمكن لكشف هذه الطريقة حتى الشقوق المجهرية التي قد تمر دون ملاحظة حتى يفشل العمود المرفقي تحت الإجهاد.

يشمل عملية الفحص بالجسيمات المغناطيسية (MPI) طريقتين رئيسيتين للمغناطة:

• التيار المستمر (DC): يُنشئ مجالاً مغناطيسيًا ثابتًا يكون فعالًا في كشف العيوب الخطية التي تمتد موازية لاتجاه المغناطة.
• التيار المتناوب (AC): يُنتج مجالًا متذبذبًا أكثر حساسية للشقوق السطحية الدقيقة، ويتمكن من اكتشاف عيوب أصغر قد تفوتها طريقة التيار المستمر.

غالبًا ما تجمع الشركات المصنعة ذات السمعة الطيبة بين الطريقتين للحصول على تغطية شاملة. اطلب الوثائق التي تؤكد إجراء الفحص باستخدام جسيمات كاشفة رطبة تحت ضوء الأشعة فوق البنفسجية، وهو التكوين الأكثر حساسية المتاح لمتطلبات الجودة من فئة الأداء العالي.

إلى جانب طرق الفحص، يجب أن تكون على دراية بالوثائق التي ينبغي أن تتلقاها مع عمود المرفق النهائي. وتشمل حزمة الجودة الشاملة ما يلي:

• شهادة المادة مع إمكانية تتبع رقم الدفعة الحرارية
• سجلات المعالجة الحرارية مع نتائج اختبار الصلابة
• تقرير فحص الأبعاد مع بيانات جهاز القياس بالإحداثيات (CMM)
• شهادة الفحص بالدقائق المغناطيسية (MPI) التي تؤكد عدم وجود مؤشرات مرفوضة
• تقرير التوازن الديناميكي
• قياسات خشونة السطح لأقنية المحامل

تلعب هذه الوثائق أدوارًا متعددة. فهي تؤكد أن سعر عمود المرفق يعكس استثمارًا حقيقيًا في ضبط الجودة. كما توفر بيانات مرجعية في حال حدوث مشكلات تتعلق بالضمان. وتشهد أيضًا على الامتثال للمعايير الصناعية إذا كانت عملية بناء المحرك تتطلب موافقة تنظيمية.

عند تقييم عمود الكرنك الخاص بالسيارات الذي تتلقاه، فإن جودة الوثائق غالبًا ما تعكس جودة المكون نفسه. فعادةً ما تنتج الشركات المصنعة التي تستثمر في الفحص الدقيق منتجات عالية الجودة، بينما نادرًا ما تُقدِّم تلك التي تُقلل من اختباراتها نتائج متسقة.

بعد وضع معايير الجودة، تكون قد أصبحت مستعدًا لتقييم الشركات المصنعة أنفسهم. يرشدك القسم التالي خلال مقارنة الخيارات المحلية والدولية، ويبحث في العوامل التي تتجاوز السعر وتحدد مدى الرضا على المدى الطويل من علاقة التوريد الخاصة بك.

كيفية تقييم ومقارنة مصنعي عمود الكرنك

إذًا، لقد وثّقت مواصفاتك وفهمت معايير الجودة التي يجب أن تطلبها. والآن حان القرار الحاسم: أي مُصنّع عمود كرنك مخصص يستحق أعمالك فعليًا؟ هذا القرار يتجاوز بكثير مقارنة عروض الأسعار. فالشركة المصنعة التي تختارها تصبح شريكًا في مشروعك، وغالبًا ما تحدد جودة هذه العلاقة ما إذا كان عمود الكرنك الخاص بك سيصل في الوقت المحدد، ويستوفي المواصفات، ويؤدي كما هو متوقع.

سواء كنت تفكر في موردين محليين راسخين مثل شركة إيغل سبيشالتي بروداكتس إنك أو تستكشف خيارات دولية، فإن عملية التقييم تتطلب فحص عوامل نادرًا ما يناقشها المنافسون. دعونا نحلل الأمور الفعلية المهمة عند مقارنة خياراتك.

تقييم المصنعين المحليين مقابل الدوليين

قرار التصنيع المحلي مقابل الخارجي ليس بسيطًا كما قد يبدو. فكل خيار يقدم مزايا وتحديات مختلفة تعتمد على متطلبات مشروعك المحددة.

يتمتع المصنعون المحليون، بمن فيهم أسماء معروفة مثل موردي عمود المرفق من أوهايو، ومنتجو عمود المرفق مولنار، وكرانز كراور، عادةً بعدة مزايا داخلية. ووفقاً لشركة كوين سيتي فورجينغ، فإن مصانع التزريق في أمريكا الشمالية تقدم بشكل شائع المساعدة الهندسية قبل الإنتاج والخدمات ما بعد البيع على نحو منتظم. ويمكنهم تقديم خدمات النقل والتوصيل في مواعيد محددة لتلبية متطلبات الإنتاج، مما يدعم جداول العمل حسب الطلب (just-in-time) التي تعتمد عليها العديد من برامج السباقات.

تتدفق عملية التواصل بسهولة أكبر دون وجود حواجز لغوية أو تعقيدات في الفرق الزمني. فعندما تتصل بسؤال تقني في الساعة 2 مساءً، يرد عليك شخص بدلاً من أن تبقى رسالة البريد الإلكتروني دون رد لمدة 12 ساعة. كما أن الإلمام الثقافي بالمنصات المحرك الأمريكية، سواء كنت تطلب ترقية عمود مرفق من نوع إيغل أو قطعة خاصة لإعادة الترميم، يعني حاجة أقل إلى التوضيح.

إلا أن المصنعين الدوليين يقدمون مزايا جذابة تستحق النظر الجاد فيها:

• كفاءة التكلفة: غالبًا ما تنعكس تكاليف العمالة والتكاليف العامة الأقل في ميزات سعرية كبيرة، خاصةً بالنسبة للطلبيات الكبيرة.
• القدرة التصنيعية: تعمل العديد من المرافق الخارجية بمعدات أكبر قادرة على التعامل مع أحجام مشاريع متنوعة.
• الوصول إلى المواد: يحافظ بعض الموردين الدوليين على علاقات مع مصانع حديد متخصصة، مما يوفر درجات مواد يصعب توفيرها محليًا.

تتمثل المفتاح للشراء الدولي الناجح في التقييم الدقيق. تتفاوت معايير الجودة بشكل كبير بين الموردين الخارجيين، وتختفي الميزات السعرية بسرعة إذا احتاجت المكونات إلى إعادة عمل أو استبدال. اطلب شهادات IATF 16949 أو ما يعادلها، واطلب مكونات نموذجية قبل الالتزام بأوامر إنتاج، وتحقق من قدرات التواصل خلال تفاعلاتك الأولية.

تؤثر القرب من الموانئ الرئيسية للشحن بشكل كبير على أوقات التسليم للطلبات الدولية. يمكن للمصانع الواقعة بالقرب من منشآت مثل ميناء نينغبو في الصين أو روتردام في أوروبا شحن المنتجات عالميًا بزمن انتقال موثوق. غالبًا ما يعوّض هذا المزية الجغرافية عامل المسافة بالنسبة للمشترين المستعدين للتخطيط مسبقًا.

الأسئلة الرئيسية التي يجب طرحها قبل تقديم طلبك

قبل الالتزام بأي مصنع، سواء محلي أو دولي، فإن التفحص الدقيق يحمي استثمارك. تكشف هذه الأسئلة عن قدرات يُخفِت عنها المواد الترويجية غالبًا:

• ما هو الوقت القياسي المطلوب لتنفيذ الطلبات المخصصة؟ احصل على إجابات محددة، وليس نطاقات. إن قول المصنع "من 4 إلى 6 أسابيع" مقابل "عادةً 5 أسابيع بالسعة الحالية" يشير إلى مستويات مختلفة من التتحكم في الإنتاج.
• هل يمكنكم تزويدنا بمرجعات من مشاريع مماثلة؟ يجب أن يقدم أي مصنع راسخ بسهولة جهات اتصال لعملاء سبق أن أكملوا طلبات مماثلة. أي تتردد في هذا الأمر يُعد إنذارًا أحمر.
• ما الدعم الهندسي الذي تقدمونه خلال مرحلة المواصفات؟ أفضل الموردين يكتشفون أخطاء المواصفات قبل بدء الإنتاج، مما يوفر الوقت والمال.
• كيف تتعاملون مع تغييرات المواصفات بعد بدء الإنتاج؟ إن فهم المرونة والتكاليف المرتبطة بها يمنع حدوث مفاجآت.
• ما وثائق الفحص التي تصاحب المكونات المنتهية؟ كما نُوقش في القسم السابق، فإن الوثائق الشاملة للجودة تعكس الانضباط في التصنيع.

عند تقييم الموردين مثل شركة Ace Crankshaft Inc أو ورش العمل المتخصصة الأصغر، اسأل أيضًا عن خبرتهم في تطبيقك الخاص. فقد يكون لدى الشركة المصنعة خبرة كبيرة في تصنيع عمود الكامات للسباقات، ولكنها تفتقر إلى الخبرة في التطبيقات البحرية أو الصناعية، على الرغم من قدرتها التقنية.

معايير التقييم	المصنّعون المحليون	المصنّعون الدوليون
الوقت القياسي المطلوب	4-8 أسابيع	6-12 أسبوعًا (بما في ذلك الشحن)
الحد الأدنى لكمية الطلب	غالبًا ما تكون قادرة على تلبية الطلبات الفردية	قد تتطلب حد أدنى من 3 إلى 5 وحدات
دعم هندسي	الاستشارة المباشرة شائعة	تختلف بشكل واسع حسب المورد
الشهادات	IATF 16949، ISO 9001 معيار	تحقق بشكل مستقل
الاتصال	نفس التوقيت الزمني، ولا توجد حواجز لغوية	تأخيرات محتملة، وتحتاج إلى ترجمة
ميزة الموقع	شحن داخلي أسرع	توفير في التكاليف، ويُعد قرب الميناء عاملًا مهمًا
نقطة السعر	التسعير الممتاز نموذجي	غالبًا ما يكون أقل بنسبة 20-40%

يبقى طلب عينات قبل الالتزام بطلبات الإنتاج أمرًا أساسيًا، خاصةً مع الموردين غير المعروفين. تُظهر عمود الكرنك العينة، حتى لو لم يكن مطابقًا تمامًا لمواصفاتك، جودة التشغيل، ومعايير التشطيب السطحي، وممارسات التوثيق. غالبًا ما يمنع الاستثمار في عينة أخطاء أكثر تكلفة بكثير في مرحلة الإنتاج.

قم بمراجعة الأعمال السابقة كلما أمكن ذلك. اطلب صورًا لمشاريع سابقة مشابهة، وإذا كان زيارة المنشأة غير عملي، فاطلب جولة عبر الفيديو. إن الأدوات الحديثة للتواصل تجعل تقييم المنشآت افتراضيًا أمرًا سهلاً، والشركات المصنعة الواثقة من عملياتها تستقبل مثل هذا التقييم بترحاب.

بعد اختيار المصنع الخاص بك وتدقيقه، تأتي الأسئلة العملية المتعلقة بالتكلفة والتوقيت في الصدارة. يناقش القسم التالي عوامل التسعير وتوقعات المدة التي تؤثر على تخطيط مشروعك.

عوامل التسعير وتوقعات المدة

لقد قمت باختيار مصنّع وفهم متطلبات الجودة. الآن تظهر الأسئلة الحتمية: كم سيكلف عمود المرفق، ومتى سيصل؟ إن هذه التساؤلات العملية هي التي تُشكّل تخطيط المشروع، لكن معظم المشترين يدخلون في المفاوضات دون توقعات واقعية. إن فهم العوامل التي تؤثر على تكلفة عمود المرفق يساعدك على وضع ميزانية دقيقة وتجنب الصدمة من السعر عند استلام العروض.

هذا هو الواقع: إن تسعير أعمدة المرفق المصنوعة حسب الطلب ليس عشوائيًا. كل دولار يعكس قرارات تصنيع محددة، واختيارات المواد، وتعقيدات الإنتاج. عندما تفهم ما تدفع مقابله، تصبح المفاوضات أكثر إنتاجية وتتوافق التوقعات مع ما يمكن تسليمه.

العوامل التي تؤثر على تسعير أعمدة المرفق المخصصة

عندما يقوم المصنعون بحساب عرض الأسعار الخاص بك، فإنهم يقومون بتقييم عدة عوامل مؤثرة في التكلفة في آنٍ واحد. ووفقًا لـ متخصصين في الصناعة إن تكلفة إنتاج العمود المرفقي تعكس هندسة دقيقة، وتقنيات متطورة في علوم المعادن، وعمليات تصنيع متخصصة مصممة لتوفير قوة وأداء لا مثيل لهما.

فيما يلي العوامل الأساسية التي تؤثر في السعر النهائي الخاص بك، مرتبة من الأكثر تأثيرًا إلى الأقل تأثيرًا:

• اختيار المواد: إن سبيكة الفولاذ التي تحدد تؤثر بشكل كبير على التكلفة الأساسية. حيث يوفر الفولاذ القياسي 4340 أداءً ممتازًا بأسعار معقولة، في المقابل فإن سبائك نادرة مثل EN40B أو 300M المستخدمة في تطبيقات رياضة المحركات القصوى تتطلب تكاليف مادية أعلى بكثير. كما أن المواد الأقسى تتطلب وقتًا أطول للتشغيل وأدوات متخصصة، مما يزيد من التكلفة.
• تعقيد التصميم: تتطلب التصاميم المعقدة ذات تolerances الضيقة تقنيات تصنيع أكثر تطورًا وفترات إنتاج أطول. ويشير خبراء التصنيع في Xometry إلى أن المسارات المعقدة للأداة تؤدي إلى حركات أكثر وتمديد مدة التشغيل. كما أن أطوال الشوط غير القياسية، وتكوينات الجورنال الفريدة، وتصاميم التوازن المثلى للوزن المضاد تضيف ساعات هندسية وإنتاجية.
• كمية الطلب: تُعد الطلبات المخصصة ذات الوحدة الواحدة الأعلى من حيث التكلفة لكل قطعة لأن تكاليف الإعداد لا يتم توزيعها على وحدات متعددة. وتستفيد أحجام الإنتاج الكبيرة من وفورات الحجم، حيث يتم توزيع تكاليف الإعداد الثابتة على عدد أكبر من المكونات، مما يقلل من سعر الوحدة الفردية.
• متطلبات التشطيب: تُضيف المعالجات السطحية مثل النترجة أو تلميع الجورنال المتخصص أو بروتوكولات المعالجة الحرارية الممتازة خطوات إضافية من حيث المعالجة والتكلفة. ويتطلب كل عملية تشطيب وقت تشغيل للمعدات، وعمالة ماهرة، والتحقق من الجودة.
• مدة التشغيل: ينتج عن مدة التشغيل الطويلة ارتفاع التكاليف مباشرةً بسبب استهلاك الكهرباء، واستهلاك الأدوات، واستخدام المعدات. وتتطلب ميزات التخفيف من الوزن مثل تقطيع الشفرات أو ثقب المحاور بالحفر المخرطي طاقًا كبيرًا إضافيًا من التشغيل.
• متطلبات الأدوات: تؤدي أدوات القطع الخاصة أو التركيبات المخصصة المطلوبة لتصميمك المحدد إلى زيادة التكاليف. وتُحتسب تكاليف شراء الأدوات، وصيانتها، واستبدالها عند تقديم العروض، وخاصةً بالنسبة للتكوينات غير الاعتيادية.
• دقة الموازنة: يتطلب تحقيق التوازن الديناميكي المثالي للتطبيقات العاملة بسرعات عالية (RPM) عملاً دقيقاً للغاية. إن إزالة كميات ضئيلة من المادة من الأوزان المضادة أو إضافة قطع معدنية ثقيلة يستغرق وقتًا طويلاً ويتطلب فنيين ذوي مهارة عالية.

إذًا، كم يكلف عمود المرفق عندما تُؤخذ جميع العوامل بعين الاعتبار؟ تتوقع أن تتراوح أسعار أعمدة المرفق المصنوعة حسب الطلب بين عدة آلاف من الدولارات للتصاميم البسيطة التي تستخدم مواد قياسية، وتصل إلى أكثر من عشرة آلاف دولار للعناصر المعقدة المصنوعة من مواد نادرة. وبطبيعة الحال، فإن التطبيقات الخاصة بالسباقات التي تدفع حدود المواد إلى أقصى درجة تكون أسعارها مرتفعة.

عند تقييم العروض، تذكر أن الخيار الأرخص نادرًا ما يقدم أفضل قيمة. فالعمود المرفقي هو عنصر حاسم، وفشله يعني تلف المحرك بشكل كارثي. واستثمارك في تصنيع عالي الجودة يُحقق عوائد من حيث الموثوقية وطول عمر الأداء.

أوقات التسليم وما يمكن توقعه

غالبًا ما يكون التوقيت مهمًا بقدر أهمية التسعير. سواء كنت تستعد لموسم سباقات أو تلتزم بجداول إنتاج، فإن فهم أوقات التسليم الواقعية يمنع وقوع كوارث في التخطيط.

تؤثر عدة عوامل على المدة الزمنية عند طلب عمود الكامات المطروق حسب الطلب:

• القدرة الإنتاجية الحالية: يُقدِّم المصنعون الذين لديهم سجلات طلبات ممتلئة بشكل طبيعي أوقات تسليم أطول. وتتسبب المواسم الذروة للتحضير للسباقات في تراكم الطلبات لدى الموردين المشهورين.
• توافر المواد: قد تتطلب السبائك الخاصة من الفولاذ وقتًا للحصول عليها قبل بدء الإنتاج. عادةً ما تبقى المواد الشائعة مثل 4340 متوفرة في المخزون، بينما قد تضيف الدرجات النادرة أسابيع إضافية.
• تعقيد التصميم: تتم التعديلات البسيطة على التصاميم الحالية بشكل أسرع من التصاميم المخصصة تمامًا التي تتطلب أعمال هندسة جديدة.
• المعالجة الحرارية والتشطيب: تتطلب عمليات مثل النترجة أزمنة دورة محددة لا يمكن التسرع فيها دون المساس بالجودة.
• متطلبات فحص الجودة: تستغرق بروتوكولات الاختبار الشاملة وقتًا إضافيًا، لكنها تضمن أن المكون يفي بالمواصفات.

كخبراء في سلسلة التوريد لدى سلسلة توريد السلاح التأكيد على أن إشراك الموردين في مرحلة التصميم المبكرة يقلل من أوقات التنفيذ بشكل كبير. التعاون مع الشركات المصنعة أثناء تطوير المنتج يسمح لها بحفظ القدرة الإنتاجية وتقديم تقديرات دقيقة للجدول الزمني.

هل يمكنك طلب عمود كرنك واحد مخصص؟ -بالطبع معظم الشركات المصنعة المتخصصة تستوعب طلبات الوحدة الواحدة، على الرغم من أن أسعار القطعة الواحدة تعكس تكاليف الإعداد المركزة. إذا كان مشروعك قد يتطلب في نهاية المطاف وحدات إضافية، مناقشة إمكانيات الكمية المستقبلية خلال المفاوضات الأولية أحيانا يفتح هيكل أفضل الأسعار.

لتخطيط الميزانية، توقع أن تستغرق طلبات عمود الكرنك المخصص المحلي من أربع إلى ثماني أسابيع من تأكيد الطلب حتى الشحن. وعادةً ما يستغرق الشحن الدولي وقتًا إضافيًا للنقل، مما يدفع نوافذ التسليم الإجمالية إلى ستة إلى اثني عشر أسبوعًا حسب المصدر والوجهة. يمكن أحيانًا تنفيذ الطلبات العاجلة، لكنها تتطلب سعرًا أعلى بسبب العمل الإضافي وتسريع توفير المواد، كما يشير جيسون مكلور، نائب رئيس العمليات التصنيعية: "تؤدي الفترات القصيرة للتسليم إلى زيادة التكلفة بسبب العمل الإضافي والتسريع في توفير المواد والتشطيب".

إن بناء وقت احتياطي في جدول مشروعك يحميك من التأخيرات غير المتوقعة. يمكن أن تؤدي تعقيدات توفير المواد، أو صيانة المعدات، أو مشكلات الجودة التي تتطلب إعادة العمل، إلى تمديد الجداول الزمنية بما يتجاوز التقديرات الأولية. وعادةً ما يقوم مهندسو المحركات المحترفون بالتخطيط لطلبات المكونات الحرجة مع توفير عدة أسابيع هامش قبل المواعيد النهائية القصوى.

بعد أن تم تحديد التسعير والجدول الزمني، تكون قد أصبحت مستعدًا للانتقال إلى عملية الطلب الفعلية بدءًا من الاستفسار الأولي وحتى تنسيق التسليم.

العملية الكاملة لطلب عمود الكامات المخصص

لقد قمت بإنجاز واجبك المنزلي. تم توثيق المواصفات، وتم التحقق من المصنّعين، وتماشت توقعات الميزانية. الآن حان لحظة الحقيقة: تقديم طلبك فعليًا وتوجيهه عبر مراحل الإنتاج حتى التسليم. لقد تطورت هذه العملية بشكل كبير منذ الأيام الأولى لتطوير عمود الكامات في السوق الثانوي، حيث كانت تجميعات الدوران مثل Eagle والمكونات الأداء العالية المشابهة تتطلب تواصلًا مكثفًا مع المصنّعين باستخدام الرسومات الورقية والمكالمات الهاتفية.

يستفيد عملية الطلب اليوم من التواصل الرقمي، ومشاركة ملفات التصميم بمساعدة الحاسوب (CAD)، وسير عمل الموافقة المبسط. ومع ذلك، تظل المراحل الأساسية متسقة سواء كنت تطلب من ورشة محلية لتصنيع الكرنك أو من مورد دولي. إن فهم كل مرحلة يساعدك على الحفاظ على السيطرة طوال عملية الإنتاج، ويضمن أن المكون النهائي يطابق التوقعات.

من الاستفسار الأولي إلى موافقة التصميم

تمر الرحلة من أول اتصال إلى إصدار إذن الإنتاج بسلسلة متوقعة. وفقًا لـ Western of Texas Forge & Flange تتضمن عملية الطلب النموذجية للمنتجات المزورة حسب الطلب عدة مراحل مترابطة تعتمد على بعضها البعض.

فيما يلي الجدول الزمني الكامل للطلب معروضًا بالخطوات المتسلسلة:

1. الاستفسار الأولي والتشاور: يُحدد حوارك الأول مع فريق الهندسة أو المبيعات لدى الشركة المصنعة نطاق المشروع. يجب أن تأتي مستعدًا بوثائق المواصفات الخاصة بك، وتفاصيل التطبيق، ومتطلبات الجدول الزمني. توقع طرح أسئلة حول الكمية، وتوقعات التسليم، وما إذا كنت بحاجة إلى تصنيع نموذج أولي قبل الإنتاج الكامل. وقد يقترح المصنعون ذوو الجودة العالية تعديلات أو يوصون بحلول مثلى بناءً على خبرتهم في مشاريع مشابهة.
2. تقديم المواصفات الرسمية: قدّم رسومات هندسية مفصلة، أو نماذج CAD، أو رسومات تخطيطية تحتوي على معلومات أبعاد كاملة. شمل مواصفات المواد، والمعايير الصناعية ذات الصلة (ASME، ASTM، SAE)، ومتطلبات ظروف التشغيل مثل نطاق RPM المتوقع، ومستويات الحصان، وضغط الشحن (boost pressure) إن كان ذلك منطبقًا. كلما كانت معلوماتك أكثر اكتمالاً، تقدمت هذه المرحلة بشكل أسرع.
3. تقييم هندسي: يقوم فريق الهندسة لدى المصنّع بمراجعة مواصفاتك لتحديد إمكانية التنفيذ. ويقومون بتقييم ما إذا كان التصميم مناسبًا لعمليات الإنتاج الخاصة بهم، والتحقق من توفر المواد، وتحديد أي مشكلات محتملة. وعادةً ما يستغرق هذا التقييم من ثلاثة إلى سبعة أيام عمل للطلبات القياسية، وأطول من ذلك بالنسبة للتراكيب المعقدة.
4. إعداد الاقتباس: بعد التقييم، تتلقى عرض سعر مفصلًا يشمل تكاليف المواد، ومتطلبات الأدوات، والنفقات الإنتاجية، ومعالجة الحرارة والتشطيب، والوقت المتوقع للتسليم، وشروط التسليم، وظروف الدفع. راجع هذا العرض بعناية، وقارنه بتوقعات ميزانيتك ومتطلبات الجدول الزمني.
5. مراجعة التصميم والتحسين: قبل الإغلاق، يقوم معظم المصنّعين بإجراء جلسة مراجعة رسمية للتصميم. وتهدف هذه الجلسة التعاونية إلى اكتشاف المشكلات المحتملة قبل بدء الإنتاج. توقع مناقشات حول تراكمات التحملات، والأساليب المتوازنة، وأي توضيحات ضرورية للمواصفات. وإذا لزم الأمر، قد يتم إنشاء نموذج أولي للحصول على الموافقة.
6. أمر الشراء واتفاق العقد: قم بتأكيد طلبك من خلال إصدار أمر شراء رسمي يتضمن أي شروط تم الت negotiating عليها. بالنسبة للمشاريع الأكبر، يُوقع اتفاق عقد يوضح المسؤوليات، ودفعات المراحل، والالتزامات الزمنية، وأحكام الضمان.
7. شراء المواد: بعد الحصول على الموافقة، يقوم المُصنّع بشراء وفحص المواد الخام وفقًا لمواصفاتك. تبدأ في هذه المرحلة وثائق شهادة صناعة الفولاذ ورقم التسخين، ما يُنشئ سلسلة التتبع التي ترافق عمود المرفق الخاص بك حتى الانتهاء.
8. إعداد الأدوات والقوالب: إذا كان تصميمك يتطلب قوالب تزريق مخصصة أو تجهيزات تشغيل متخصصة، تبدأ عملية التصنيع. ويضيف هذا الإجراء وقت انتظار إضافي، لكنه يضمن سير الإنتاج بكفاءة بمجرد اكتمال الأدوات.

إن اتباع أفضل ممارسات الاتصال خلال هذه المراحل يُحدث فرقًا كبيرًا في جودة النتائج. استجب بسرعة لأسئلة المصنّع، لأن التأخير من جانبك يؤثر سلبًا على جدول الإنتاج بأكمله. وثّق جميع المناقشات المتعلقة بالمواصفات كتابةً، حتى لو تمت أثناء مكالمات هاتفية. اطلب تأكيدًا كتابيًا لأي تغييرات تطرأ على الاقتباس الأصلي أو الجدول الزمني.

بالنسبة للمشترين الذين يسعون إلى تسريع الجداول الزمنية، يوفر بعض المصنّعين خدمات النماذج الأولية السريعة. على سبيل المثال، شاويي (نينغبو) تقنية المعادن يوفر نماذج أولية في غضون 10 أيام فقط، مما يسمح لك بتقييم الشكل والملاءمة قبل الالتزام بالإنتاج الكامل. كما تمكّنك موقعية الشركة القريبة من ميناء نينغبو من الشحن العالمي السريع بمجرد اكتمال الإنتاج، وهي ميزة تستحق النظر عندما يكون الشراء الدولي مناسبًا لمشروعك.

مراقبة الإنتاج وتنسيق التسليم

بمجرد بدء الإنتاج، يتحول دورك من تحديد المواصفات إلى الإشراف. ويُعد البقاء منخرطًا طوال عملية التصنيع أمرًا مفيدًا للإمساك بالمشكلات مبكرًا وضمان أن المكون النهائي يستوفي متطلباتك.

تتبع تسلسل التصنيع عادةً الخطوات التالية:

1. عمليات التزوير: يتم تحويل سبيكة الفولاذ الخام إلى قالب خام أولي للعمود المرفقي من خلال عملية تزوير باستخدام قوالب مفتوحة أو مغلقة. اطلب التأكيد عند اكتمال هذه المرحلة، بما في ذلك أية فحوصات أولية تم إجراؤها على الأبعاد الخاصة بالتزوير.
2. التشغيل الخشن: تُقرّب معدات التحكم الرقمي بالحاسوب (CNC) الشكل الناتج عن التزوير من الأبعاد النهائية مع الحفاظ على كمية مناسبة من المادة لعمليات التشطيب. وتُحدد هذه المرحلة مواقع المحاور الدوارة وأشكال الأوزان المضادة والشكل الهندسي الكلي.
3. المعالجة الحرارية: حسب مواصفاتك، يمر العمود المرفقي بعمليات تصلب وتسخين مجددًا ومعالجات سطحية مثل النترة. اطلب وثائق المعالجة الحرارية التي تؤكد معايير دورة المعالجة ونتائج اختبارات الصلابة.
4. التشغيل النهائي: يتم تحقيق الدقة النهائية في الأبعاد من خلال عمليات التشغيل الدقيقة. وتصل أقطار المحاور، ونهايات الأسطح، وجميع التحملات الحرجة إلى المواصفات المطلوبة خلال هذه المرحلة.
5. التوازن: يضمن التوازن الديناميكي أن يعمل المرفق بسلاسة عند السرعات التشغيلية. يُرجى طلب تقرير التوازن الذي يوضح مقدار عدم التوازن المقاس وتفاصيل التصحيح.
6. الفحص والاختبار: يشمل التحقق الشامل من الجودة الفحص البُعدي، واختبار الجسيمات المغناطيسية، وقياس نعومة السطح. ويجب جمع جميع الوثائق لإرفاقها مع المكون المنتهية صناعته عند التسليم.
7. التغليف والشحن: يحصل المرفق على تغليف وقائي يمنع حدوث أي أضرار أثناء النقل. وتشمل الملصقات أرقام القطع، ودرجات المواد، ومعلومات مرجعية للطلب.

برنامج سير العمل الحديث في التصنيع، كما يصف خبراء سير العمل في الصناعة ، يمكّن التتبع الآلي وتوجيه الموافقات طوال عملية الإنتاج. ويوفر المصنعون ذوو الجودة تحديثات منتظمة للحالة دون الحاجة إلى إجراء مكالمات متابعة مستمرة. إذا لم يكن المورد الخاص بك يتواصل بشكل استباقي حول التقدم، فقم بإنشاء جداول مراجعة عند النقاط الرئيسية.

يجب إيلاء اهتمام لاعتبارات الشحن قبل اكتمال الإنتاج. بالنسبة للطلبات المحلية، فإن النقل القياسي يكون كافيًا عادةً، على الرغم من أن الكرانكات عالية القيمة تستدعي تأمين الشحن وتأكيد التوقيع عند الاستلام. تتطلب الشحنات الدولية تخطيطًا إضافيًا:

• وثائق الجمارك: تأكد من أن تصنيفات التعريفة الجمركية ووثائق بلد المنشأ ترافق الشحنة.
• تأمين النقل: ينطوي الشحن الدولي على خطر أعلى للتلف؛ قم بالتأمين على القيمة الكاملة للاستبدال بالإضافة إلى تكاليف الشحن.
• توقيت التسليم: خذ في الاعتبار تأخيرات الميناء و clearance الجمركي عند تحديد جدول مشروعك. يمكن أن تؤدي فترات الأعياد في أي من البلدين إلى تمديد أوقات النقل بشكل كبير.
• الرسوم الجمركية المستوردة: افهم الرسوم والضرائب المطبقة قبل وصول الشحنة لتجنب أي تأخير من الجمارك.

عند وصول عمود المرفق الخاص بك، قم بفحصه فورًا مقارنةً بورقة المواصفات والوثائق المتعلقة بالجودة. تحقق من أبعاد الأسطح الدائرية باستخدام معدات قياس دقيقة، وافحص التشطيبات السطحية، وتأكد من اكتمال المستندات. قم بالإبلاغ عن أي تفاوتات إلى الشركة المصنعة على الفور؛ حيث تقوم معظم الشركات الموثوقة بحل المشكلات المشروعة بسرعة عند الإبلاغ المبكر.

لقد نضجت صناعة عمود المرفق في السوق الثانوي بشكل كبير منذ بداياتها التي كانت تلبي احتياجات هواة تعديل السيارات. اليوم، سواء كنت تشتري عمود المرفق للبيع من موردين محليين راسخين أو تستكشف شراكات تصنيع دولية، فإن عملية الطلب تستفيد من عقود من الممارسات المُثلى المُصقّلة. اتباع هذه الخطوات المجربة يحوّل ما قد يكون تجربة مرهقة إلى مسار مباشر من الاستفسار الأولي حتى التسليم الناجح.

مع حصولك على عمود المرفق المخصص في يدك، فإنك على وشك الانتهاء من بناء محركك. ويُلخّص القسم الأخير جميع النقاط التي تناولناها في استنتاجات عملية وقائمة مراجعة تطبيقية لمشروعك القادم الخاص بالطلب المخصص.

الخطوة التالية في مشروع عمود المرفق المخصص

لقد اطلعت على دورة الحياة الكاملة لطلب أعمدة المرفق المزورة حسب الطلب، بدءًا من فهم أهمية التزوير، ومرورًا بإدارة علاقاتك مع المصنّعين وجداول الإنتاج، وصولاً إلى هذه المرحلة. والآن حان الوقت لتطبيق هذا المعرفة عمليًا. سواء كنت مشتريًا لأول مرة تشعر بثقة أكبر، أو باني محركات ذا خبرة يسعى لتحسين إجراءاته، فإن المسار القادم يصبح أكثر وضوحًا عندما تتبع نهجًا منظمًا.

ينبع النجاح في توريد الكرنك المخصص من أربعة عوامل حاسمة: إعداد مواصفات دقيقة، وتقييم دقيق للمصنّع، وتطبيق معايير جودة صارمة، وتخطيط واقعي للجدول الزمني. وإغفال أي عنصر من هذه العناصر يعرّض مشروعك لخطر التأخير أو تجاوز الميزانية أو استخدام مكونات لا تستوفي متطلبات الأداء.

قائمتك التحققية لطلب كرنك مخصص

قبل التواصل مع المصنّعين، تأكد من معالجة كلٍّ من البنود الأساسية التالية:

• توثيق تكوين المحرك: تسجيل طراز المصنع وعدد الأسطوانات ونطاق الدوران المتوقع والأهداف المرجوة من حيث الحصان
• جمع المواصفات البعدية: قياس أو بحث طول الشوط وقطر المحور الرئيسي وقطر محور المكبس وتباعد الأسطوانات
• تحديد متطلبات المواد: اختيار درجة الصلب بناءً على متطلبات التطبيق (4340 لمعظم التطويرات عالية الأداء)
• توفر أوزان مجموعة التذبذب: تم توثيق أوزان المكبس والدبوس والحلقات لتحديد حجم الوزن المضاد المناسب
• تم إنشاء قائمة مختصرة من المصنّعين: تم تحديد عدة موردين ذوي خبرة ذات صلة وتم التحقق من شهاداتهم
• تم تحديد نطاق الميزانية: تم وضع توقعات تكلفة واقعية بناءً على التعقيد ومتطلبات المواد
• تم تخصيص هامش زمني للجدول الزمني: يشمل الجدول الزمني للمشروع هامشًا للتأخيرات غير المتوقعة
• تم سرد متطلبات توثيق الجودة: تم تحديد شهادات المواد وتقارير الفحص وبيانات التوازن بشكل استباقي

بالنسبة لأولئك الذين يبحثون عن قضبان عمود المرفق بديلة لمشاريع الاستعادة، يجب إضافة مواصفات المعدات الأصلية وأي تسامحات انحراف إلى وثائقكم. غالبًا ما تتطلب قضبان عمود المرفق الخاصة بالمحركات الكلاسيكية مطابقة الأبعاد التاريخية مع إمكانية ترقية المواد لتحقيق عمر افتراضي أفضل.

التقدم إلى الأمام بثقة

المعرفة التي اكتسبتها تحوّل ما يعتبره الكثيرون عملية مخيفة إلى مشروع يمكن إدارته. أنت تفهم لماذا تتفوق الكرانكات المزورة على البدائل المسبوكة، وما هي المواصفات التي يحتاجها المصنعون، وكيف يحمي ضبط الجودة استثمارك، وما الذي يبدو عليه التسعير والجداول الزمنية الواقعية.

تتمحور أكثر مشاريع الكرنك المخصصة نجاحًا حول تحقيق توازن بين ثلاث أولويات متنافسة: جودة تضمن الموثوقية، وتكلفة تناسب ميزانيتك، ووقت تسليم يتماشى مع جدولك. إن المبالغة في التنازل عن أي عامل من هذه العوامل تؤدي إلى مشاكل. استثمر في الجودة حيث تكون الأكثر أهمية، وخطط للجداول الزمنية مع هوامش واقعية، ولا تنسَ أن الخيار الأرخص نادرًا ما يقدّم أفضل قيمة على المدى الطويل.

يجب أن يبدأ المشترون لأول مرة بم conversation واحدة مع فريق الهندسة لدى شركة مصنعة ذات سمعة جيدة. قم بإحضار وثائق المواصفات الخاصة بك، واطرح أسئلتك بحرية، وقم بتقييم مدى استجابة الفريق ومساعدتك قبل الالتزام. فهذا التفاعل الأولي يكشف الكثير عن الشراكة التي تنوي الدخول فيها.

يمكن للمباني ذوي الخبرة الاستفادة من هذا الإطار لتحسين العمليات الحالية. فربما تكون قد ت overlooking بعض وثائق الجودة معينة أو لم تستكشف بالكامل خيارات الت manufacturing الدولية. وتتيح كل مشروع فرصًا لتحسين منهجك.

يمثل عمود الكارنكات المخصص الخاص بك قلب بناء المحرك. إن الجهد المبذول في الطلب السليم، من جمع المواصفات الدقيقة إلى التتحقق من شهادات الجودة، يُثمر أداءً موثوقًا وطويل الأمد. سواء كنت تبني محركات منافسة على مستوى كارنكات إيجل أو تُعيد ت restoring عمود كارنكات كلاسيكي لتطبيقات الدراجات النارية، تبقى الأساسيات متسقة.

خذ ما تعلمته هنا وطبّقه على مشروعك القادم. المصانع موجودة، والعمليات مثبتة، ولديك الآن المعرفة اللازمة للإبحار بنجاح عبر هذه العمليات. عمود الكرنك المطوق حسب الطلب ينتظرك.

الأسئلة الشائعة حول طلب أعمدة كرنك مطوقة حسب الطلب

ما الشركة التي تصنع أعمدة الكرنك المخصصة؟

توجد عدة شركات مصنعة ذات سمعة جيدة متخصصة في أعمدة الكرنك المخصصة، من بينها Bryant Racing وWinberg Crankshafts وEagle Specialty Products في الولايات المتحدة. وتُعد خيارات دولية مثل Shaoyi (Ningbo) Metal Technology من الخيارات المتاحة والتي توفر تصنيعًا معتمدًا وفقًا لمعيار IATF 16949 مع إمكانية النمذجة السريعة. عند اختيار المصنع، قِّم الشهادات، والدعم الهندسي، وأزمنة التسليم، والخبرة في نوع التطبيق الخاص بك.

ما مقدار الحصان الذي يمكن لعمود كرنك مطوق تحمله؟

يمكن لعمود المرفق المطوق عالي الجودة من النوع 4340 أن يتحمل عادةً محركات تُنتج ما يصل إلى 1500 حصانًا بشكل موثوق. بالنسبة للتطبيقات التي تتجاوز هذا الحد، تصبح قضبان عمود المرفق المصنوعة من قوالب الخيار المفضل بسبب تناسق مادتها الفائق. ومع ذلك، فإن السعة الفعلية تعتمد على عوامل تشمل درجة المادة، ونوعية المعالجة الحرارية، وحجم المحور، وتصميم الأوزان المضادة، وما إذا كان المحرك يستخدم شحنًا إجباريًا أو أكسيد النيتروس.

3. كم تبلغ تكلفة عمود المرفق المطوق حسب الطلب؟

تتراوح أسعار عمود المرفق المطوق حسب الطلب من عدة آلاف من الدولارات للتصاميم البسيطة التي تستخدم فولاذ 4340 قياسي، إلى أكثر من عشرة آلاف دولار للتكوينات المعقدة مع مواد نادرة. وتشمل العوامل الرئيسية المؤثرة في التكلفة اختيار المادة، وتعقيد التصميم، وكمية الطلب، ومتطلبات التشطيب مثل النترجة، ودقة التوازن. وتتميز الطلبيات ذات الوحدة الواحدة بتكاليف أعلى لكل قطعة لأن تكاليف الإعداد لا يمكن توزيعها على وحدات متعددة.

4. ما هو الوقت القياسي المعتاد لطلبات عمود المرفق المخصص؟

تستغرق طلبات عمود المرفق المخصص المحلية عادةً من أربع إلى ثمانية أسابيع من تأكيد الطلب حتى الشحن. وتزيد الطلبات الدولية من وقت النقل البحري، مما يمدد التسليم الكلي إلى ستة إلى اثني عشر أسبوعًا. وتشمل العوامل المؤثرة في مدة التسليم السعة الإنتاجية الحالية، وتوفر المواد، وتعقيد التصميم، ومتطلبات المعالجة الحرارية، وبروتوكولات فحص الجودة. ويقدم بعض المصنّعين تصنيع نماذج أولية سريعة خلال 10 أيام فقط للحصول على العينات الأولية.

5. ما المواصفات التي يجب أن أزودها عند طلب عمود مرافق مخصص؟

تشمل المواصفات الأساسية نوع المحرك وتكوينه، وطول الشوط، وقطر المجلة الرئيسية، وقطر مجلة الم Connecting rod journal، وتباعد الأسطوانات، ومتطلبات التوازن المضاد، وأوزان مجموعة الحركة الترددية. كما يجب تحديد تفضيلات درجة المادة، ومتطلبات المعالجة الحرارية، ونطاق الدوران المتوقع (RPM)، وأهداف القدرة الحصانية، وما إذا كان المحرك يستخدم شحنًا إجباريًا. يساعد العمل مع مُصنّع محركات ذو خبرة في ضمان دقة القياسات عندما تكون الوثائق الأصلية غير متوفرة.
