أساليب تعويض الارتداد التي تنهي التخمين في معالجة الصفائح المعدنية إلى الأبد

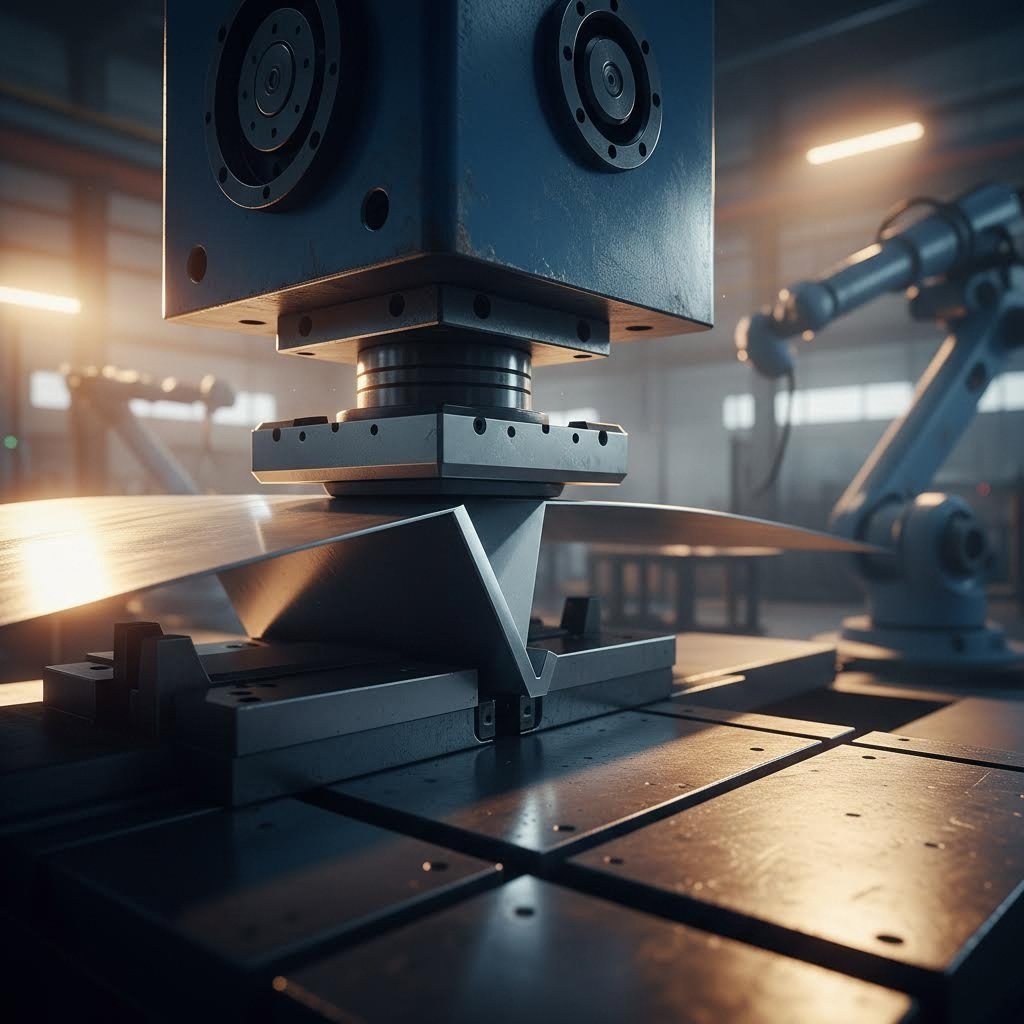

فهم ظاهرة الارتداد المرن في تشكيل الصفائح المعدنية

هل سبق أن قمت بثني قطعة معدنية ثم لاحظت أنها عادت جزئيًا إلى شكلها الأصلي فور إزالة الضغط؟ هذه الظاهرة المحبطة لها اسم، ومعرفتها هي الخطوة الأولى نحو إتقان تصنيع الصفائح المعدنية بدقة.

الارتداد المرن هو ظاهرة الاسترداد المرن في تشكيل الصفائح المعدنية، حيث يعود المعدن جزئيًا إلى شكله الأصلي بعد إزالة قوى التشكيل، وتحدث بسبب انطلاق طاقة الانفعال المرنة المخزّنة داخل المعدن.

يمثل هذا السلوك الاسترجاعي أحد أكثر التحديات استمرارًا في عمليات تشكيل المعادن. عندما تقوم بثني أو ختم أو سحب صفيحة معدنية، فإن المادة تتعرض لكل من التشوه اللدن (التغير الدائم) والتشوه المرن (التغير المؤقت). في حين يبقى التشوه اللدن بعد عملية التشكيل، فإن الجزء المرن يرتد، ما يؤدي إلى تغيير الشكل النهائي الذي تم التخطيط له بعناية.

الأساس الفيزيائي للاسترداد المرن في تشكيل المعادن

تخيل أنك تمدد شريطاً مطاطياً. عندما تتركه، يعود إلى حالته الأصلية بسبب الطاقة المرنة المخزنة فيه. تتصرف الصفائح المعدنية بشكل مشابه، وإن كان بدرجة أقل. أثناء عملية التشكيل، تمتد ألياف السطح الخارجي للجزء المثني بينما تنضغط ألياف السطح الداخلي. وهذا يُنشئ توزيعاً للإجهاد عبر سمك المادة.

بمجرد إزالة ضغط التشكيل، يرتاح المكون المرن من هذه الإجهادات. لا يعود المعدن مستوياً تماماً، لكنه يتحرك جزئياً نحو حالته الأصلية. وتعتمد درجة هذا الارتداد الربيعي على عدة عوامل مرتبطة ببعضها البعض:

• نسبة مقاومة الخضوع للمادة إلى معامل المرونة
• نصف قطر الثني بالنسبة لسمك المادة
• خصائص التصلب الناتج عن العمل للسبيكة
• هندسة الأداة وسرعة التشكيل

لماذا تعتمد الدقة الأبعادية على التحكم في الارتداد الربيعي

تخيل جزء مصمم بانحناء دقيق بزاوية 90 درجة. بدون تعويض مناسب، قد تبلغ هذه الزاوية فعليًا 92 أو 93 درجة بعد عملية التشكيل. بالنسبة لمكون واحد، قد يبدو هذا الانحراف طفيفًا. ولكن عندما يجب أن يتناسب هذا الجزء بدقة مع المكونات المرتبطة به في تجمع ما، فإن الأخطاء الزاوية الصغيرة تتสะสม لتصبح مشكلات خطيرة تتعلق بالملاءمة والوظيفة.

إن الأحجام الضيقة في الت manufacturing الحديث تتطلب نتائج قابلة للتنبؤ بها ويمكن التكرار. لا يمكن للمهندسين ببساطة قبول أي هندسة تظهر من عملية التشكيل. بل يحتاجون إلى أساليب للتنبؤ بالاسترداد المرن وتعويضه قبل إنتاج أول جزء.

الصناعات الحيوية المتأثرة بتحديات الارتداد الناتج عن المطاطية

يمتد تأثير الارتداد الناتج عن المطاطية إلى ما يكاد يكون كل قطاع يعتمد على مكونات الصفائح المعدنية المشكَّلة:

• تصنيع السيارات :تتطلب الألواح الهيكلية، والأعضاء الهيكلية، ومكونات الهيكل الأساسي دقة في الملاءمة من أجل السلامة في حالات التصادم، والديناميكا الهوائية، وكفاءة التجمع
• تطبيقات الطيران والفضاء: تتطلب أغلفة الهيكل، ومكونات الأجنحة، والأطر الهيكلية دقة عالية جدًا في الأبعاد، حيث يمكن أن تؤدي أخطاء الارتداد المرن إلى التأثير على السلامة الهيكلية
• إنتاج الأجهزة: يجب أن تكون الأغلفة والدعامات والمكونات الداخلية محاذاة بشكل صحيح لتحقيق الجودة الوظيفية والجمالية على حد سواء
• أغلفة الإلكترونيات: تتطلب الإسكانات الدقيقة دقة أبعاد متسقة لتثبيت المكونات والتحصين الكهرومغناطيسي

لقد طور كل من هذه الصناعات أساليب متخصصة للتعامل مع الانتعاش المرن، لكن التحدي الأساسي يبقى هو نفسه. إن أساليب تعويض الارتداد الفعالة تحول نتائج التشكيل غير المتوقعة إلى دقة موثوقة وقابلة للتكرار. تستعرض الأقسام التالية بالضبط كيف يحقق المصنعون هذا التحكم عبر مواد مختلفة وعمليات وسيناريوهات إنتاج متنوعة.

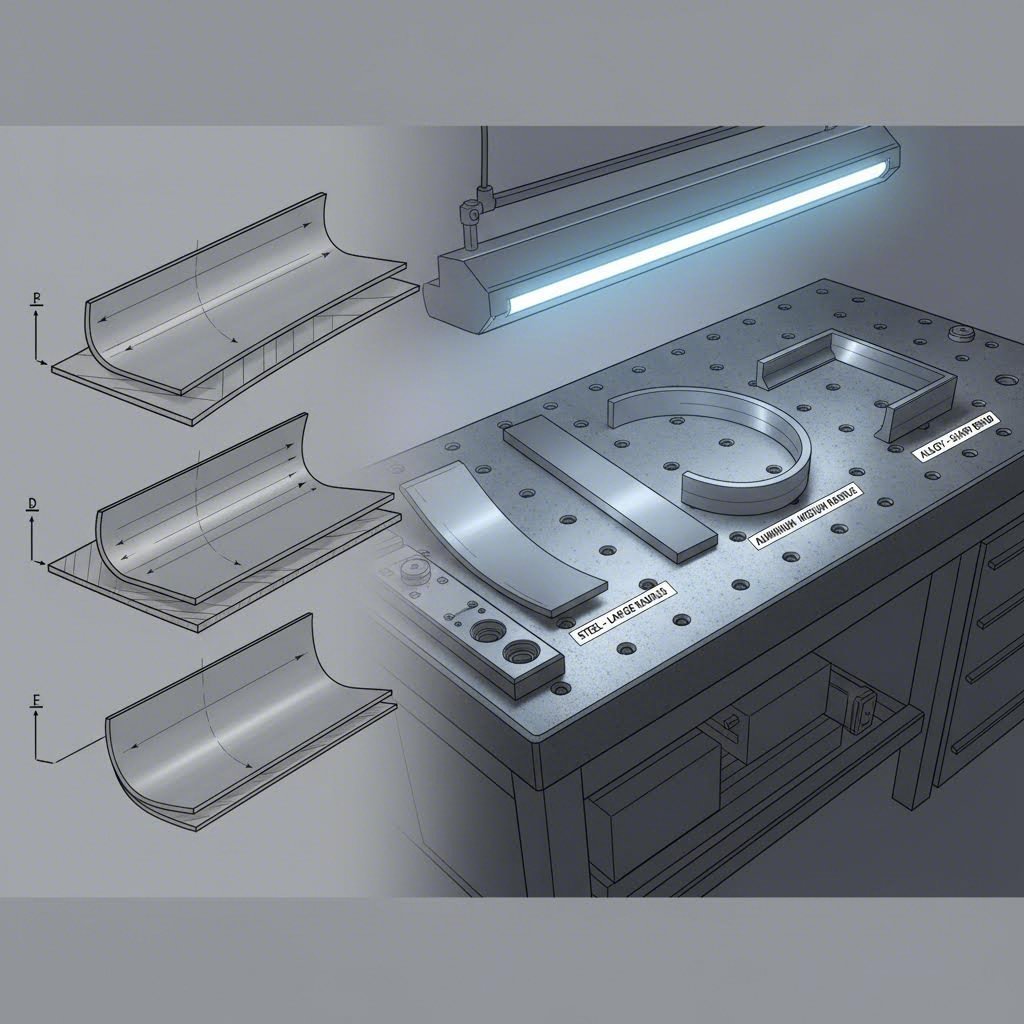

سلوك الارتداد حسب المادة والعوامل المؤثرة

ليست جميع المعادن تعود إلى وضعها الأصلي بنفس القدر. عندما تعمل باستخدام دليل تصميم الصفائح المعدنية أو تقوم بالتخطيط لعملية تشكيل، فإن فهم كيفية تصرف المواد المختلفة قد يكون هو الفارق بين النجاح من المحاولة الأولى وإعادة العمل المكلفة. فالمواد الموجودة على ماكينة الكبس تحدد بشكل جوهري مقدار الانتعاش المرن الذي ستواجهه، وأفضل استراتيجية تعويض تناسب ذلك.

توجد ثلاث خصائص رئيسية للمواد تؤثر في مدى ارتداد المعدن:

• نسبة قوة الخضوع إلى معامل المرونة: تشير النسب الأعلى إلى وجود انفعال مرن أكبر يتم تخزينه أثناء عملية التشكيل، مما يؤدي إلى حركة رجوع أكبر للمعدن بعد الإطلاق
• معدل التصلب بالتشكل: المواد التي تتصلب بسرعة أثناء التشوه تخزن طاقة مرنة أكثر في المنطقة المشكّلة
• اللاتساوي الاتجاهي: تؤدي التغيرات في الخصائص حسب الاتجاه إلى أنماط ارتداد غير متوقعة تُعقّد عملية التعويض

كيف تُشكل فولاذات عالية القوة متقدمة تحديات فريدة في ارتداد المعدن

فولاذات عالية القوة متقدمة لقد غيرت الفولاذ عالي القوة ذو حدود الحبة (AHSS) الت manufacturing في صناعة السيارات من خلال تمكين هياكل أخف وزن وأكثر أمانًا. ومع ذلك، تُشكل هذه المواد تحديات كبيرة في عمليات التشكيل. مع قوى خضوع تتجاوز غالبًا 600 ميجاباسكال وتصل إلى أكثر من 1000 ميجاباسكال في بعض الدرجات، فإن الفولاذ عالي القوة يخزن طاقة مرونة بكثير أكبر أثناء التشكيل مقارنة بالفولاذ التقليدي.

فكّر فيما يحدث أثناء شد الصفائح المعدنية المصنوعة من الفولاذ ثنائي الطور أو الفولاذ المارتنسيتي. إن البنية المجهرية عالية القوة تقاوم التتشوه الدائم، ما يعني أن جزءًا أكبر من الانفعال المطبق يبقى مرنًا. وعندما ينخفض ضغط التشكيل، فإن هذا المكون المرن يسبب ارتداد مرن ملحوظ قد يفوق ما تواجهه المصانع مع الفولاذ اللين بعوامل تصل إلى ضعف أو أكثر.

تتفاقم التحديات لأن الفولاذ عالي القوة شديد التحمل (AHSS) غالبًا ما يُظهر سلوكًا معقدًا في التصلب أثناء التشغيل. وعلى عكس الصلب اللين الذي تتميز منحنيات تصلبه بدرجة معقولة من التنبؤ، فإن العديد من الدرجات المتقدمة تُظهر خضوعًا متقطعًا، أو آثار تصلب بالتحميص، أو حساسية لمعدل الانفعال. وتجعل هذه العوامل التعويض القائم على المحاكاة ضروريًا وليس اختياريًا.

الاختلافات في سلوك الرجوع المرن بين الألومنيوم والصلب

تقدم سبائك الألومنيوم ملفًا مختلفًا للرجوع المرن مقارنةً بالصلب، ويمنع فهم هذه الاختلافات دورة التجربة والخطأ المكلفة. وعلى الرغم من أن الألومنيوم يتمتع بمعامل مرونة أقل من الصلب (حوالي 70 جيجا باسكال مقابل 210 جيجا باسكال)، فإن هذا لا يعني تلقائيًا حدوث رجوع مرن أقل.

العامل الحاسم هو نسبة مقاومة الخضوع إلى معامل المرونة. تمتلك العديد من سبائك الألومنيوم المستخدمة في التطبيقات السياراتية والطيران مقاومات خضوع تقترب من تلك الخاصة بالفولاذ اللين، ولكن بصلابة لا تتجاوز ثلث صلابة الفولاذ. يؤدي هذا التوليف إلى تشوهات مرنة تكون تقريبًا أعلى بثلاث مرات عند مستويات إجهاد مكافئة، ما يُنتج غالبًا انحناءً رجعيًا بمقادير تفاجئ المهندسين العاديين على تشكيل الفولاذ.

بالإضافة إلى ذلك، فإن سبائك الألومنيوم تُظهر غالبًا:

• حساسية أكبر لتغيرات نصف قطر الانحناء
• سلوكًا أنيسوتروبيًا أكثر وضوحًا يؤثر على الانحناء الرجعي حسب الاتجاه
• استجابات للتصلب بالعمر يمكن أن تغيّر الخصائص بين التشكيل والاستخدام النهائي

أثر اختيار المادة على استراتيجية التعويض

يحدد اختيارك للمادة بشكل مباشر الأساليب الفعالة لتعويض الانحناء الرجعي. فالاستراتيجية التي تعمل بشكل مثالي مع ختم الفولاذ اللين قد تفشل تمامًا مع التطبيقات الفولاذية عالية القوة (AHSS) أو سبائك الألومنيوم.

نوع المادة	مقدار الانحناء الرجعي النسبي	العوامل المؤثرة الرئيسية	الأسلوب الموصى به للتعويض
الفولاذ اللين (DC04، SPCC)	منخفض إلى متوسط	تصلب العمل المتسق، سلوك قابل للتنبؤ	الانحناء التجريبي، تعديل القالب القياسي
الفولاذ المقاوم للصدأ (304، 316)	معتدلة إلى عالية	معدل عالٍ لتصلب العمل، تباين متغير	زيادة زوايا الانحناء الزائدة، تعويض نصف القطر
سبائك الألومنيوم (5xxx، 6xxx)	مرتفع	معامل مرونة منخفض، نسبة عالية بين حد الخضوع ومعامل المرونة، تباين	تعويض يعتمد على المحاكاة، قوة وثيقة متغيرة
فولاذ عالي القوة (DP، TRIP، مارتينسيتيك)	مرتفع جداً	قوة فائقة العالية، تصليب معقد، حساسية الانفعال	ضرورية جدًا محاكاة CAE، تشكيل متعدد الخطوات، تمديد لاحق

بالنسبة لتطبيقات الفولاذ الطري، يمكن لأصحاب الخبرة في صناعة الأدوات تطبيق عوامل تعويض تجريبية استنادًا إلى البيانات التاريخية. حيث يتصرف هذا المعدن بشكل متوقع، وغالبًا ما تؤدي حسابات الثني الزائدة البسيطة إلى نتائج مقبولة.

مع الانتقال إلى طيف الفولاذ الأقوى، تتطلب الفولاذات المقاومة للصدأ تعويضات أكثر قوة. فمعدلات التصلب العالية الناتجة عن التشغيل تُنشئ تدرجات أكبر في الانفعال المرن عبر منطقة الثني، مما يستدعي اهتمامًا دقيقًا بنصف أقطار الأدوات والفراغات بينها.

عند تشكيل الألومنيوم أو الفولاذ عالي القوة (AHSS)، فإن الأساليب التجريبية وحدها تكون غالبًا غير كافية. إن تباين المادة وكبر مقادير الارتداد المرن يتطلبان تنبؤًا قائمًا على المحاكاة، وغالبًا ما يحتاجان إلى عدة تكرارات للتعويض قبل تحقيق الشكل المستهدف. إن فهم هذه السلوكيات الخاصة بكل مادة يُمكّنك من اختيار الطرق المناسبة من بين مجموعة كاملة من تقنيات التعويض المتاحة.

مقارنة كاملة لأساليب تعويض الارتداد المرن

الآن بعد أن فهمت كيف تتصرف المواد المختلفة، يصبح السؤال التالي: أي تقنية تعويض يجب أن تستخدمها بالفعل؟ ويعتمد الجواب على عملية التشكيل الخاصة بك، وتعقيد القطعة، ومتطلبات الإنتاج. دعونا نحلل كل نهج رئيسي لكي تتمكن من اتخاذ قرارات مستنيرة لتطبيقاتك.

تندرج طرق تعويض الارتداد عادةً ضمن ثلاث فئات تستند إلى الآليات: التقنيات التي تقلل من الانفعالات المرنة أثناء التشكيل، والأساليب التي تعيد توزيع أنماط الانفعال، والطرق التي تُثبت الانفعالات في الشكل الهندسي النهائي للقطعة. وكل منها يخدم سيناريوهات تصنيع مختلفة، وبفهم آلياتها يمكنك اختيار الأداة المناسبة للمهمة.

شرح طريقة تعديل الإزاحة

يمثل تعديل الإزاحة (DA) إحدى أكثر استراتيجيات التعويض استخدامًا في عمليات تشكيل وخشط الصفائح المعدنية. الفكرة بسيطة: يتم تعديل هندسة القوالب بحيث يستقر الجزء بعد حدوث الاسترداد المرن بالشكل النهائي المطلوب.

تخيل أنك تحتاج إلى ثني بزاوية 90 درجة، ولكن مادتك تعود بزاوية 3 درجات. باستخدام تعديل الإزاحة، تقوم بتصميم القالب لإجراء ثني بزاوية 87 درجة في البداية. عندما يتحرر الجزء ويعود بزاوية 3 درجات، فإنك بذلك تحقق الشكل المستهدف. يعمل هذا الأسلوب على التنبؤ بمقدار الارتداد ومن ثم التعويض المسبق لأسطح القالب وفقًا لذلك.

تُصبح الطريقة أكثر تطورًا بالنسبة للهندسات المعقدة. يستخدم المهندسون محاكاة الحاسوب (CAE) للتنبؤ بظاهرة الارتداد النابض على كامل سطح القطعة، ثم يقومون بتعديل هندسة القالب نقطة بنقطة بشكل منهجي. يمكن للبرمجيات الحديثة أتمتة هذه العملية التكرارية، مما يقلل ما كان يتطلب سابقًا عدة دورات تجريبية فعلية إلى بضع تكرارات رقمية فقط.

تطبيقات تقنية Spring Forward

تتبع طريقة الـ Spring Forward (SF) نهجًا رياضيًا مختلفًا لتحقيق نتائج مشابهة. بدلًا من إضافة تعويض ببساطة إلى شكل القالب، فإن هذه التقنية تحسب أي هندسة للأداة ستُنتج ارتدادًا نابضًا صفريًا إذا تم عكس خصائص المادة.

من الناحية العملية، تُنشئ تقنية SF سطح قالب معوضًا بحيث "يندفع" الجزء نحو الشكل المستهدف بدلاً من الارتداد للخلف عنه. وغالبًا ما تُنتج هذه الطريقة نتائج أكثر استقرارًا للأجزاء ذات الانحناءات المعقدة لأنها تأخذ في الاعتبار توزيع الانفعال الكلي بدلًا من التعامل مع ظاهرة الارتداد كتصحيح زاوي بسيط.

تستفيد آثار ارتداد الصفيحة المعدنية في تطبيقات تقنية التوسيع (Flaring) بشكل خاص من نهج SF. فعند تشكيل الأشكال ذات الحواف أو التوسعات، تُحدث تدرجات الانفعال عبر المنطقة المشكّلة أنماط ارتداد معقدة لا يمكن للانحناء الزائد البسيط معالجتها بالكامل.

استراتيجيات الانحناء الزائد وتعديل القوالب

يظل الانحناء الزائد الطريقة التعويضية الأكثر بديهية، خاصة لـ عمليات ماكينة ثني المعدن وتطبيقات الانحناء البسيطة. يتم انحناء المادة إلى ما بعد الزاوية المستهدفة، مما يسمح لظاهرة الارتداد بإعادتها إلى الموضع المطلوب. وعلى الرغم من بساطة الفكرة، فإن تنفيذ الانحناء الزائد بكفاءة يتطلب تنبؤًا دقيقًا بمدى الارتداد.

يمتد مفهوم تعديل الشكل الهندسي ليشمل عمليات الختم والرسم العميق. يقوم مهندسو الأدوات بتعديل:

• نصف قطر المثقب والقالب للتحكم في توزيع الانفعال
• الفرجات بين الأسطح المشكّلة
• ملامح السطح لإجراء تعويض مسبق أمام الاسترداد المرن
• تكوينات الخيوط السفلية (Draw bead) لتثبيت انفعالات المادة

تُضيف تقنيات القوة المتغيرة لماسك الورقة بعدًا إضافيًا للتعويض. من خلال التحكم في ضغط ماسك الشريحة أثناء التشكيل، يمكن للمهندسين التأثير على طريقة تدفق المادة إلى تجويف القالب. فزيادة قوى الماسك تؤدي إلى زيادة الشد، مما قد يقلل من ظاهرة الارتداد النابضي عن طريق تحويل المزيد من التشوه إلى النطاق اللدن.

تعمل أساليب الشد اللاحق والخيوط الثابتة (Stake bead) وفق مبدأ مختلف تمامًا. بدلًا من التعويض عن الارتداد النابضي، تُثبت هذه الأساليب الشكل المشكّل من خلال إضافة شد أو تشوه موضعي بعد عملية التشكيل الأساسية. وتُنشئ الخيوط الثابتة مناطق لدنة موضعية تقاوم الاسترداد المرن في المادة المحيطة.

اسم الطريقة	وصف الآلية	أفضل التطبيقات	المزايا	القيود	مستوى التعقيد
تعديل الإزاحة (DA)	يُعدّل هندسة القالب للتعويض المسبق عن الارتداد الناتج الذي تم التنبؤ به	قطع ختم معقدة، ألواح سيارات، أجزاء ذات أسطح متعددة	يتعامل مع الأشكال الهندسية المعقدة، متوافق مع المحاكاة، ويمكن تحسينه بشكل تدريجي	يتطلب تنبؤًا دقيقًا بالارتداد الناتج، وقد تكون هناك حاجة إلى عدة تكرارات	متوسط إلى عالي
الانحناء الأمامي (SF)	يحسب الارتداد العكسي لإنشاء أسطح أدوات مُعوَّضة نحو الأمام	ألواح منحنية، أجزاء ذات حواف، تطبيقات تقنية توسيع الصفائح المعدنية	رياضيًا قوي، ويأخذ في الاعتبار توزيع الانفعال الكامل	حساب معقد، ويتطلب برنامج محاكاة متقدم	مرتفع
الثني الزائد	يشكل المادة بعد الزاوية المستهدفة، مما يسمح بالارتداد الناتج عن المرونة لتحقيق الهندسة المطلوبة	ثني بالبresse، ثنيات بسيطة، عمليات الثني على شكل الحرف V	سهل التنفيذ، تكلفة أدوات منخفضة، سهل التعديل تجريبياً	محدود بالهندسات البسيطة، يتطلب تكرار التجارب مع مواد جديدة	منخفض
تعديل هندسة القالب	يقوم بتعديل أنصاء المطرق والقالب، والفراغات، والملفات البارزة للتعويض	قوالب الختم، الأدوات الت.setProgressية، عمليات السحب	مدمَن في الأدوات، لا يتطلب تغييرات في العملية	تعويض ثابت، يصعب التعديل بعد اكتمال الأداة	متوسطة
قوة القابض المتغيرة	يتحكم في ضغط حامل اللوحة الفارغة للتأثير على تدفق المادة ومستويات الانفعال	السحب العميق، تشكيل الصفائح المعدنية بالتمدد، السحب المعقدة	قابل للتعديل أثناء الإنتاج، يمكن التحسين في الوقت الفعلي	يتطلب أنظمة مكابس قابلة للتحكم، ويضيف متغيرات عملية	متوسطة
بعد التمدد	يُطبّق شدًا بعد التشكيل لتحويل الانفعال المرن إلى بلاستيكي	لوحات الألومنيوم، أغلفة الطائرات، الأسطح المنحنية الكبيرة	فعال جدًا للمواد عالية الارتداد المرن، هندسة نهائية ممتازة	يتطلب معدات إضافية، أوقات دورة أطول	مرتفع
البراغي الثابتة	يُنشئ مناطق بلاستيكية موضعية تقاوم الاسترداد المرن	الشفاه، الحواف، المناطق التي تتطلب هندسة مقفلة	إضافة بسيطة للأدوات، فعالة للتحكم في الارتداد المحلي	قد تؤثر على مظهر القطعة، محدودة بالمواضع المناسبة	منخفض إلى متوسط
التشكيل الزائد	تُشكل القطعة لتتجاوز الشكل النهائي في العملية الأولية، وتُحقَق العملية الثانوية الشكل المستهدف	لكم متعدد المراحل، قوالب تقدمية، قطع تعاني من ارتداد شديد	يمكن تحقيق أشكال هندسية لا يمكن إنجازها في عمليات واحدة	مراحل أدوات إضافية، زيادة زمن الدورة والتكلفة	متوسط إلى عالي

نادرًا ما يتطلب الاختيار بين هذه الطرق اعتماد نهج واحد فقط. غالبًا ما تتطلب القطع المعقدة استراتيجيات هجينة تجمع بين تقنيات متعددة. على سبيل المثال، قد تستخدم لوحة هيكل سيارة سطوح قالب مُعدّلة بالإزاحة، وقوة وشاح متغيرة أثناء التشكيل، وحبات تثبيت على الشفاه الحرجة لتحقيق الأهداف النهائية في الأبعاد.

المفتاح هو مطابقة تعقيد التعويض لمتطلباتك الفعلية. نادرًا ما تبرر الانحناءات البسيطة في الصلب اللين الأساليب المعقدة القائمة على المحاكاة عندما يعمل الانحناء الزائد التجريبي بشكل موثوق. على العكس من ذلك، تتطلب المكونات الهيكلية المصنوعة من الصلب عالي الشد (AHSS) بدقة عالية درجة الدقة التي لا يمكن توفيرها إلا من خلال تعويض يقوده تحليل العناصر المنتهية (CAE). تستعرض الأقسام التالية كيفية الاختيار بين الأساليب القائمة على المحاكاة والأساليب التجريبية لتطبيقاتك الخاصة.

الأساليب القائمة على المحاكاة مقابل الأساليب التجريبية للتعويض

إذًا، لقد حددت الطريقة المناسبة للتعويض وفقًا لتطبيقك. والآن تأتي الخطوة الحاسمة: هل يجب أن تعتمد على التنبؤ الرقمي من خلال برامج محاكاة الارتداد الناتج عن الثني (Springback)، أم أنك تثق بالأساليب التجريبية القائمة على المحاولة والخطأ والمطورة في أرضية المصنع؟ الإجابة ليست دائمًا واضحة، واختيار الخيار الخاطئ قد يكلفك أسابيع من التأخير أو آلاف الدولارات في استثمارات غير ضرورية في البرمجيات.

كلا النهجين لهما تطبيقات مشروعة. وتساعد معرفة الوقت الذي يحقق فيه كل منهما أفضل عائد في تخصيص الموارد بشكل فعال والوصول إلى الأشكال المستهدفة بسرعة أكبر. دعونا نحلل عوامل القرار التي يعتمد عليها المهندسون المتمرسون في عملية التشكيل.

متى يكون التعويض القائم على المحاكاة ضروريًا

لقد غير تحليل تشكيل الحوسبة (CAE) الطريقة التي يتبعها المصنعون في التعامل مع تحديات الانعكاس المرن المعقدة. يمكن للبرمجيات الحديثة للimulation التنبؤ بالارتداد المرن قبل وجود أي أدوات فعلية، مما يسمح للمهندسين بالتكرار رقميًا بدلاً من قص الفولاذ. تصبح هذه القدرة ضرورية في سيناريوهات محددة لا يمكن فيها للأساليب التجريبية تقديم نتائج مقبولة.

السيناريوهات التي يكون فيها التعويض القائم على المحاكاة ضروريًا:

• هندسات ثلاثية الأبعاد معقدة: الأجزاء ذات المنحنيات المركبة، أو خطوط الثني المتعددة، أو الملامح الملتوية تُنتج أنماط انعكاس مرن معقدة جدًا بحيث لا يمكن التنبؤ بها بشكل بديهي
• تطبيقات الفولاذ عالي القوة المتقدم: تُظهر مواد AHSS سلوكًا غير متوقع لارتداد الربيع الذي لا يمكن معالجته بالبيانات التاريخية من الفولاذ الطري
• متطلبات التOLERANCE الضيقة: عندما لا تترك المواصفات البعدية مجالًا للتكرار، فإن المحاكاة تقلل الفجوة بين أول تجربة والموافقة على الإنتاج
• درجات مواد جديدة: إدخال سبائك غير مألوفة أو مواد من مورد جديد يعني أنه لا توجد قاعدة تجريبية موجودة
• استثمارات الأدوات ذات التكلفة العالية: تُبرر أدوات القوالب الت progressive وأدوات النقل التي تكلف مئات الآلاف من الدولارات استثمار المحاكاة لتقليل التعديلات الفعلية

يتنبأ برنامج CAE بارتداد الربيع من خلال نمذلة عملية التشكيل الكاملة، ويتعقب تطوير الإجهاد والانفعال خلال كل مرحلة تشكيل. بعد محاكاة مرحلة إزالة الحمل، يحسب البرنامج الاسترداد المرن عبر كل نقطة على سطح القطعة. ثم يقوم المهندسون بتطبيق خوارزميات التعويض — سواء تعديل الإزاحة، أو التقدم في الارتداد، أو نُهج هجينة — لتوليد هندسات القوالب المعدلة.

تظهر القوة الحقيقية من خلال التكرار. بدلاً من بناء أدوات مادية وقياس أجزاء فعلية، يُحسّن المهندسون التعويضات في غضون ساعات بدلاً من أسابيع. ويصبح تشوه تمدد المعدن في المكونات ذات الحواف، والالتواء في السكك الهيكلية، والانحراف الزاوي في المشابك مرئيًا قبل أن يتم تصنيع أول قالب فولاذي.

تطبيقات الطريقة التجريبية القائمة على المحاولة والخطأ

رغم إمكانيات المحاكاة الحديثة، تظل طرق التعويض التجريبية ذات قيمة وفعالة من حيث التكلفة للعديد من التطبيقات. فقد طوّر صانعو الأدوات ذوو الخبرة معرفة بالتعويضات على مدى عقود، وما زالت هذه المعرفة تحقق نتائج ممتازة في الظروف المناسبة.

الحالات التي تكون فيها الطرق التجريبية أكثر فاعلية:

• هندسات الثني البسيطة: تتبع عمليات الثني ذات المحور الواحد ونصف الأقطار المتسقة أنماط ارتداد قابلة للتنبؤ بها تعالجها البيانات التاريخية بشكل موثوق
• مزيجات المواد والعمليات الراسخة: عندما تكون قد قمت بتشكيل نفس درجة المادة على نفس المعدات لسنوات، فإن عوامل التعويض الموثقة توفر نقاط بداية مثبتة
• تشغيل الإنتاج بكميات منخفضة: قد لا تبرر كميات النماذج الأولية أو التشغيل القصير تكاليف برامج المحاكاة وفترة التعلم المرتبطة بها
• عمليات ثني المكابس: يطور المشغلون ذوو الخبرة مهارات تعويض بديهية تتفوق في كثير من الأحيان على تنبؤات المحاكاة العامة
• تحسين العملية التدريجي: عندما تُنتج الأدوات الحالية أجزاء قريبة من المواصفات، فإن التعديلات التجريبية الصغيرة غالبًا ما تصل إلى الأهداف بشكل أسرع من إعادة المحاكاة بالكامل

تعتمد الأساليب التجريبية على التوثيق المنظم والانضباط في العمليات. تحتفظ الورش الناجحة بقواعد بيانات للتعويض تسجل فيها درجات المواد، السماكات، معاملات الثني، وقيم الارتداد الناتجة. تصبح هذه المعرفة المؤسسية ذات قيمة كبيرة عند اقتباس أسعار الوظائف الجديدة وإعداد الأجزاء المماثلة.

دمج التنبؤ الرقمي بالتحقق الفعلي

لا ينظر أبسط مصنعي العالم إلى طرق المحاكاة والطرق التجريبية كبدائل تنافسية. بل يقومون بدمج كليهما في إجراء تعويض متكامل يستفيد من نقاط قوة كل نهج.

يتبع سير عمل عملي هجين هذه المبادئ:

1. التنبؤ الأولي بالمحاكاة: استخدم تحليل تشكيل الحوسبة (CAE) لتحديد هندسة التعويض الأساسية قبل بدء بناء الأدوات
2. التحقق العملي باستخدام أدوات أولية مرنة: بناء أدوات نموذجية من مواد أقل تكلفة للتحقق من تنبؤات المحاكاة مقابل الأجزاء المشكلة فعليًا
3. التحسين التجريبي: تطبيق الانحرافات المقاسة لضبط عوامل التعويض، بحيث تُلتقط اختلافات دفعات المواد وخصائص المكابس التي لا يمكن للمحاكاة نمذجتها بالكامل
4. بناء أدوات الإنتاج: دمج التعويضات المؤكدة في أدوات الإنتاج الصلبة مع الثقة في النتائج البعدية
5. التقديم المستمر للتراجعات: توثيق نتائج الإنتاج لتحسين مدخلات المحاكاة للمشاريع المستقبلية

يُعالج هذا النهج المدموج قيدًا أساسيًا في برامج المحاكاة: فنماذج المحاكاة تتطلب مدخلات دقيقة حول خصائص المواد لتوليد ت pronبات دقيقة. وتُظهر الدفعات الحقيقية من المواد ت variations في الخصائص التي لا يمكن حتى لأفضل برامج اختبار المواد وصفها بالكامل. وتُمسك المعاينة الفعلية (الفيزيائية) لهذه الت variations قبل أن تؤثر على الإنتاج.

تساهم التحول الرقمي في إطار الصناعة 4.0 في جعل النهج المدموج أكثر سهولة عبر مختلف مقاياسات التصنيع. وتقلل خدمات المحاكاة المستندة إلى الحوسبة السحابية من حواجز الاستثمار في البرمجيات بالنسبة للورش الأصغر. وتسرّع الأنظمة الرقمية للقياس التحلقة الترئية بين نتائج المعاينة الفعلية وتحسين نماذج المحاكاة. وحتى العمليات التي اعتمدت تاريخيًا بالكامل على الأساليب التجريبية تستفيد الآن من تطبيق المحاكاة بشكل انتقائي في مشاريع جديدة وتحديّة.

يصبح إطار اتخاذ القرار أكثر وضوحًا عند النظر إليه من خلال تخصيص الموارد. استثمر جهود المحاكاة حيث تبرر التعقيدات والمخاطر هذا الاستثمار. طبّق الخبرة التجريبية حيث توفر الخبرة إرشادات موثوقة. والأهم من ذلك، قم ببناء أنظمة التغذية الراجعة التي تسمح لكل نهج بتعزيز الآخر بمرور الوقت. مع تحقيق التوازن الصحيح، ستكون مستعدًا لتطبيق استراتيجيات تصميم الأدوات التي تدمج التعويض مباشرةً في القوالب الخاصة بك.

استراتيجيات تصميم الأدوات للتعويض المدمج

لقد حددت نهج التعويض الخاص بك، وقررت ما إذا كانت طرق المحاكاة أو الطرق التجريبية هي الأنسب لتطبيقك. الآن حان الوقت للعمل العملي: تحويل هذه القرارات إلى تعديلات فعلية على الأدوات. هنا يلتقي النظري بالواقع في أرضية الورشة، وهنا يكتسب المهندسون ذوو الخبرة سمعتهم في تسليم أجزاء تحقق الأهداف البعدية منذ التشغيل الإنتاجي الأول.

يعمل تصميم أدوات التعويض من خلال ثلاث آليات أساسية:

• تقليل الانفعالات المرنة: تعديل ميزات الأداة لتقليل كمية الطاقة المرنة المخزنة أثناء التشكيل
• إعادة توزيع الانفعالات: نقل أنماط الانفعال لإنشاء توزيعات إجهاد أكثر انتظامًا بحيث تكون الارتدادة مرنة بشكل يمكن التنبؤ به
• تثبيت الانفعالات: إضافة ميزات أداة تُحدث تشوهًا بلاستيكيًا موضعيًا يمنع الاسترداد المرن

فهم الآلية المناسبة لتحديك الخاص يساعدك على اختيار استراتيجية التعديل الصحيحة لهندسة القالب. دعونا نستعرض التقنيات العملية التي تحقق نتائج تعويض موثوقة.

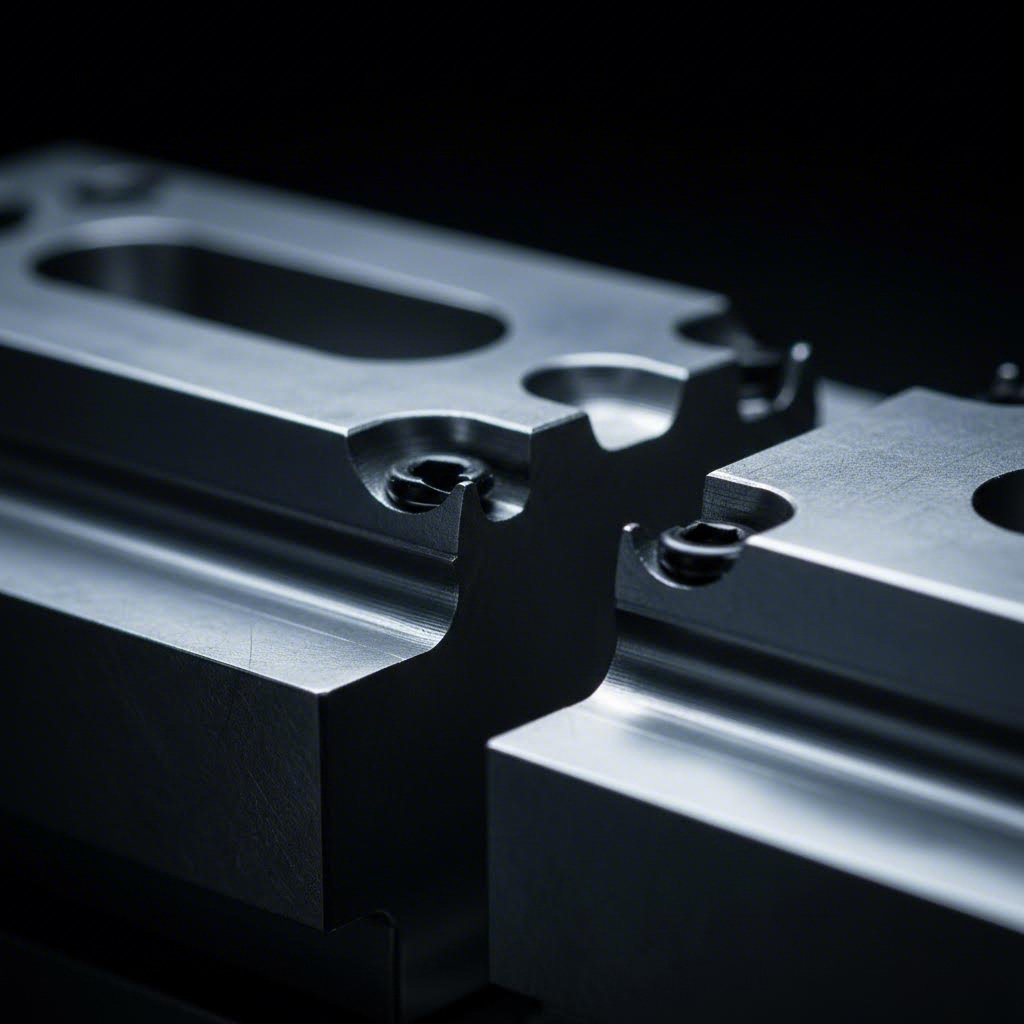

تعديلات هندسة القالب للتحكم في الارتداد الناتج عن المرونة

تمثل تعديلات هندسة القالب الطريق الأكثر مباشرة لتحقيق التعويض المدمج. بدلاً من ضبط معايير العملية أو إضافة عمليات ثانوية، فإنك تقوم بتصميم التعويض مباشرة في أسطح أدواتك. وبمجرد بناء القالب بشكل صحيح، يستفيد كل جزء يتم تشكيله تلقائيًا من هذا التعويض.

تشمل مبادئ تعديل هندسة القالب الرئيسية ما يلي:

• دمج زاوية الانحناء الزائدة: تصميم سطوح المثقب والقالب لتشكيل زوايا تتجاوز المواصفة المستهدفة، مما يسمح لظاهرة الارتداد المرنة بالاستقرار في الشكل الهندسي المطلوب
• تعويض ملف السطح: تعديل الأسطح المنحنية للقالب باستخدام تعديل الإزاحة أو حسابات التقدم المرنة لمراعاة الاسترداد المرن عبر الحواف المعقدة
• الأسطح المقوسة: إضافة ملفات طفيفة محدبة إلى الأسطح المستوية اسمياً، لتعويض الانحناء المرن الذي يتكون بعد عملية التشكيل
• وضع الميزات غير المتماثلة: إزاحة الثقوب والفتحات وميزات التموضع لمراعاة التغيرات البعدية المتوقعة أثناء ظاهرة الارتداد المرنة

عند تعديل هندسة القالب، تذكّر أن تعديل قالب الختم يؤثر على كامل تسلسل عملية التشكيل. يمكن أن تؤدي التغييرات في محطة واحدة ضمن قالب تدريجي إلى تغيير تغذية المادة وتموضعها في العمليات اللاحقة. يقوم المهندسون الخبراء في تصنيع القوالب بتقييم التعديلات التعويضية في سياق العملية الكاملة، وليس كتغييرات منفصلة.

تقنيات تعديل نصف القطر والمسافات الفاصلة

تؤثر نصف أقطار المثقب والقالب تأثيرًا قويًا على سلوك الارتداد المرن. يبدو الأمر معقدًا؟ في الحقيقة، المبدأ بسيط: فكلما كانت نصف الأقطار أصغر، زادت درجة تدرجات الانفعال، مما يزيد عادةً من مدى الارتداد المرن. أما نصف الأقطار الأكبر فتوزع التشوه على مناطق أوسع، ما يقلل غالبًا من الاسترداد المرن، لكنه قد يؤثر على وظيفة القطعة.

تشمل استراتيجيات تعديل نصف القطر العملية ما يلي:

• تقليل نصف قطر المثقب: تركز نصف أقطار المثقب الأصغر الانفعال عند قمة الثني، مما يزيد نسبة الانفعال اللدن إلى الانفعال المرن ويقلل زاوية الارتداد المرن
• تحسين كتف القالب: يؤثر تعديل نصف قطر دخول القالب على تدفق المادة وتوزيع الإجهاد أثناء عمليات السحب العميق
• إدارة نسبة نصف القطر إلى السُمك: يحافظ الحفاظ على نسبة R/t المثلى للمواد المحددة على منع تراكم الانفعال المرن الزائد
• التباين التدريجي لنصف القطر: استخدام نصف أقطار مختلفة قليلاً عبر طول الثني يعوّض عن عدم انتظام الارتداد المرن في العناصر الطويلة المشكَّلة

يؤثر التباعد بين أسطح القالب والمسدس بشكل متساوٍ على نتائج الارتداد المرن. فالتقاطع غير الكافي يتسبب في تأثيرات تسوية يمكن أن تقلل من الارتداد المرن، لكنها تنطوي على خطر إلحاق الضرر بالمادة. أما التقاطع الزائد فيسمح للمادة بالتشوه بشكل غير متسق، ما يؤدي إلى أنماط غير متوقعة للاسترجاع المرن.

في معظم تطبيقات ختم الفولاذ، فإن التباعد الذي يتراوح بين 5٪ و15٪ من سُمك المادة يُنتج نتائج مستقرة. وغالبًا ما تتطلب تطبيقات الألومنيوم تقاطعات أضيق بسبب ميل هذه المادة الكبير للانطباعات السطحية والتشوه غير المنتظم. وتتطلب مواد الفولاذ عالي القوة المتقدم (AHSS) تحسين دقيق للتباعد لأن قوتها العالية تضخم آثار الشروط الضيقة جدًا أو الواسعة جدًا.

استراتيجيات الخيوط السحبية لتثبيت تشوهات المادة

يُعد ترتيب خرطوم السحب أسلوبًا قويًا يتيح للمهندسين المختصين بالأدوات التحكم في الارتداد الناتج عن الانفعال من خلال قفل الانفعال. وعندما يتدفق المعدن فوق خراطيم السحب أثناء عملية التشكيل، فإنه يمر بدورات محلية من الانحناء والانفراج التي تحول الانفعال المرن إلى انفعال بلاستيكي. ويقاوم هذا التشوه البلاستيكي المؤبد الارتداد في المناطق المحيطة.

تتبع الاستراتيجيات الفعالة لخرطوم السحب المبادئ التالية:

• التوضع الاستراتيجي: وضع الخراطيم في المناطق التي قد يتسبب فيها الارتداد بخلاف ذلك بأكبر انحراف أبعادي
• اختيار هندسة الخرطوم: إن الخراطيم الدائرية والمربعة والمزدوجة تُنتج كل منها أنماط انفعال مختلفة تناسب تركيبات محددة من المواد والهندسات
• تحسين الارتفاع والنصف القطر: تتحكم أبعاد الخرطوم في قوة التقييد وشدة الانفعال — فالخرطوم الأعلى تُثبت كمية أكبر من المادة ولكنها تزيد من خطر التصدع في المقاسات الرقيقة
• الاعتبارات المتعلقة بطول الخرطوم: توفر الخراطيم ذات المحيط الكامل تحكمًا موحدًا؛ بينما تسمح الخراطيم المجزأة بتدفق متباين للمواد في الأشكال المعقدة

تؤدي الخيوط السلكية وظيفتين في العديد من عمليات التشكيل. فبالإضافة إلى التحكم في الارتداد المرن، فإنها تنظم معدل تدفق المادة إلى تجويف القالب، مما يمنع التجاعيد مع ضمان تمدد كافٍ. وعند تصميم الخيوط لأغراض التعويض، يجب تقييم تأثيرها على قابلية التشكيل الكلية لتجنب إحداث مشكلات جديدة أثناء معالجة تحديات الارتداد المرن.

تمثل الخيوط المسننة نوعًا متخصصًا مصممًا خصيصًا لتثبيت الانفعال بدلًا من التحكم في التدفق. وتُوضع هذه الخيوط في الحواف أو الطيات أو المناطق المسطحة المجاورة للميزات المشكَّلة، حيث تُنشئ مناطق بلاستيكية موضعية تُثبِّت الشكل الهندسي المحيط ضد الاسترداد المرن. وهي تعمل بشكل خاص جدًا في التحكم في ارتداد الحافة والالتواء في المكونات الهيكلية.

تجمع أكثر تصاميم تعويض الأدوات فعاليةً بين استراتيجيات متعددة. فقد تتضمّن قوالب الختم هندسة مكبس بزاوية مفرطة، وانحناءات مُحسّنة عند الثنيات الحرجة، وحبال سحب موضعَة بشكل استراتيجي تعمل معًا لتحقيق الأبعاد المستهدفة. يُدرك هذا النهج المتكامل أن تعويض الارتداد النابض نادرًا ما يكون له حل مركزي — بل يتطلب هندسة منهجية عبر تصميم الأداة بأكمله. ومع فهم هذه الاستراتيجيات الخاصة بالأدوات، تكون قد أصبحت مستعدًا لتطوير إطار عمل كامل لاختيار التوليفة المناسبة من الأساليب لتطبيقك الخاص.

إطار اختيار الطريقة لتطبيقك

أنت الآن تفهم تقنيات التعويض والاستراتيجيات الخاصة بالأدوات المتاحة. ولكن إليك السؤال الحقيقي: أي نهج سيكون منطقيًا فعلًا في حالتك الخاصة؟ إن اختيار الطريقة الخاطئة يؤدي إلى إهدار الموارد، في حين أن اختيار التوليفة الصحيحة يحقق النجاح من أول مرة ويُوفّر استقرارًا إنتاجيًا على المدى الطويل.

يعتمد اختيار تعويض الانحناء الأمثل على خمسة عوامل مترابطة: حجم الإنتاج، وتعقيد القطعة، ونوع المادة، ومتطلبات التحمل، والموارد المتاحة. دعنا نُنشئ إطارًا قراريًا يطابق ظروفك الفريدة مع استراتيجية التعويض الأكثر فعالية.

مطابقة طرق التعويض مع حجم الإنتاج

يؤثر حجم الإنتاج بشكل جوهري على منهجك في التعويض. فالاستثمار الذي يكون منطقيًا تمامًا لبرنامج إنتاج سيارات بمليون وحدة يصبح إسرافًا غير مبرر عند تشغيل نموذج أولي بعدد خمسين قطعة فقط.

الإنتاج بكميات كبيرة (100,000 قطعة سنويًا أو أكثر): عندما تنتج بمقاييس صناعة السيارات أو الأجهزة المنزلية، فإن الاستثمار المسبق في المحاكاة يحقق عوائد على كل قطعة يتم تشكيلها. وتبرر الطرق القائمة على المحاكاة مثل تعديل الإزاحة أو طريقة التقدم المسبق تكلفتها من خلال تقليل عدد مرات التجربة والتعديل وتسريع بدء الإنتاج. قم بدمج التعويض مباشرةً في أدوات الإنتاج الصلبة، ووثّق كل شيء لضمان تكرار العملية.

إنتاج متوسط الحجم (من 1,000 إلى 100,000 جزء سنويًا): يتيح هذا النطاق مرونة. تصبح المحاكاة فعالة من حيث التكلفة بالنسبة لهندسات معقدة أو مواد صعبة، ولكن الأجزاء الأبسط قد لا تتطلب ذلك. فكر في نُهج هجينة: استخدام المحاكاة للحصول على تقديرات أولية للتعويض، ثم التصحيح تجريبيًا أثناء التحقق من صحة الأداة الأولية. حقِّن التوازن بين استثمار الأدوات وتكلفة الإصلاحات المحتملة.

إنتاج منخفض الحجم (أقل من 1,000 جزء سنويًا): غالبًا ما تُقدِّم الطرق التجريبية أفضل قيمة في هذا السياق. يمكن للمشغلين ذوي الخبرة ضبط التعويض من خلال تعديل تريالي منهجي أسرع من دورة إعداد المحاكاة والتحقق منها. ركّز الموارد على أدوات مرنة تسمح بالتعديل أثناء العملية بدلاً من تعويضات مهندَّسة بشكل مكثف ومدمَّنة في قوالب باهظة الثمن.

تعقيد الجزء واختيار الطريقة

تخيل قوس على شكل حرف L بسيط مقابل صدر سيارة ذا منحنيات مركبة. تتطلب هذه الأجزاء نُهجًا جوهريًا مختلفة للتعويض، بغض النظر عن حجم الإنتاج.

هندسة بسيطة (ثني واحد، أنصاف أقطار متسقة، ملفات تعريف ثنائية الأبعاد): تُعالج هذه الحالات بشكل موثوق باستخدام حسابات الثني القياسية. وغالبًا ما تصل التعويضات التجريبية المبنية على درجة المادة وسمكها إلى الأبعاد المستهدفة في غضون تكرار أو اثنين. ويضيف النمذجة الحاسوبية قيمة ضئيلة إلا إذا كانت متطلبات التحمل دقيقة للغاية.

تعقيد معتدل (ثني متعدد، حواف، سحب سطحي): تُعطي الأساليب الهجينة للتعويض نتائج جيدة في هذا المجال. استخدم النمذجة الحاسوبية لتحديد المناطق المشكلة وإرساء أساس للتعويض، ثم طبّق صقلًا تجريبيًا لتحقيق الأمثل في الإنتاج. وعادةً ما تعالج الشرائح السفلية والتعديلات الاستراتيجية لهندسة القالب ظاهرة الارتداد الفِعلي بشكل فعّال.

تعقيد عالٍ (منحنيات مركبة، ملفات تعريف ملتوية، سحب عميق مع حواف): يصبح التعويض الكامل القائم على المحاكاة أمرًا ضروريًا. إن التفاعل بين العديد من السمات المشكلة يُنتج أنماط ارتداد لا يمكن توقعها بشكل بديهي. توقع دمج تعديل الإزاحة، وقوة القابض المتغيرة، والكريات الموضعية المرفوعة في استراتيجيات تعويض متكاملة.

إطار اتخاذ القرار القائم على الموارد

إن الموارد المتاحة لديك - سواء التقنية أو البشرية - تحد من الخيارات العملية. فورم مع صانعي قوالب ذوي خبرة ولكن دون برامج محاكاة تواجه خيارات مختلفة عن منشأة تمتلك إمكانات CAE متقدمة ولكن بخبرة عملية محدودة في التشكيل.

قم بتقييم موقف مواردك عبر هذه الأبعاد:

• الوصول إلى برنامج المحاكاة: هل تمتلكون قدرة داخلية على تحليل تشكيل CAE، أم أنكم بحاجة إلى الاستعانة بطرف خارجي لعملية المحاكاة؟
• خبرة صناعة القوالب: هل يمكن لفريقك تنفيذ تعديلات هندسية معقدة على القوالب، أم أن الأساليب القياسية للتجهيز أكثر عملية؟
• معدات المكبس: هل يدعم معداتك التحكم المتغير في قوة الربط أو تقنيات تعويض عملية متقدمة أخرى؟
• قدرة القياس: هل يمكنك قياس الانحناء العكسي بدقة على الأشكال الهندسية المعقدة للتحقق من فعالية التعويض؟
• قيود الجدول الزمني: هل يتيح جدول مشروعك مجالاً للتحسين التدريجي، أم يجب تحقيق الشكل المستهدف بسرعة؟

استخدم مصفوفة القرار التالية لمطابقة سيناريو الإنتاج الخاص بك مع أساليب التعويض الموصى بها:

سيناريو الإنتاج	الخصائص النموذجية	أساليب التعويض الأساسية	الأساليب الثانوية / الداعمة	متطلبات الموارد
الإنتاج الضخم للسيارات	هندسة معقدة، مواد فولاذية عالية القوة، تسامحات ضيقة، تشغيل إنتاج طويل	محاكاة CAE مع تعديل الإزاحة أو التقدم المرن	قوة رابطة متغيرة، خيوط سحب، خيوط تثبيت على الحواف	قدرة محاكاة كاملة، أدوات متقدمة، أنظمة تحكم في العمليات
تصنيع أولي بكميات منخفضة	هندسات متغيرة، تسليم سريع، مواصفات مرنة	انحناء تجريبي مفرط، أدوات قابلة للتعديل	تعديل هندسة القالب الأساسية، خبرة المشغل	عمال قالبات ذوو خبرة، معدات مرنة، أدوات قياس جيدة
أجزاء ذات هندسة معقدة	منحنيات مركبة، مراحل تشكيل متعددة، خصائص متفاعلة	نهج هجين مدفوع بالمحاكاة، تعويض متعدد المراحل	السحب اللاحق للألمنيوم، تعويض القوالب التدريجية	محاكاة متقدمة، تصميم قوالب ماهرة، قدرة على التحقق التكراري
عمليات ثني بسيطة	ثني على محور واحد، مواد متسقة، تحملات معتدلة	إفراط في الثني قياسي، عوامل ضبط تجريبية	تحسين نصف القطر، التحكم في الفراغات	قدرة أداة أساسية، جداول تعويض موثقة
مكونات هيكلية من الفولاذ عالي القوة	قوة فائقة، وارتداد ربيعي كبير، ومتطلبات سلامة التصادم	محاكاة CAE إلزامية، وتحسين تكراري للتعويض	مراحل تشكيل متعددة، ومعايرة بعد التشكيل	خبرة متخصصة في المحاكاة، وقدرة على استخدام مكابس عالية السعة

عملية اختيار الطريقة خطوة بخطوة

عند مواجهة تحدي جديد في تعويض الارتداد الربيعي، اتبع هذا الدليل المنظم لاتخاذ قرار تشكيل لتحديد أفضل نهج مناسب لك:

1. حدد خصائص المادة: حدد درجة المادة وحدد مدى اتجاهها للارتداد الربيعي (منخفض للمعادن اللينة، مرتفع للمعادن عالية القوة وألمنيوم). وهذا يُضيق بشكل فوري الطرق المناسبة للتعويض.
2. قم بتقييم تعقيد هندسة القطعة: قم بتقييم ما إذا كانت القطعة تتضمن ثنيات بسيطة، أو تشكيل متوسط، أو أشكال ثلاثية الأبعاد معقدة. كلما زاد التعقيد، زادت الحاجة إلى الأساليب القائمة على المحاكاة.
3. تحديد متطلبات التحمل: حدد مدى دقة المواصفات الأبعادية الخاصة بك. عادةً ما تتطلب التحملات أقل من ±0.5 مم استخدام تعويض مدعوم بالمحاكاة لأي شيء يتجاوز الثنيات البسيطة.
4. حساب اقتصاديات حجم الإنتاج: قدّر الكمية الإجمالية للإنتاج وقارن تكلفة استثمار المحاكاة مقابل التحسين التكراري التجريبي. فالمستويات الأعلى من الحجم تبرر استثمارات أولية أكبر.
5. حصر الموارد المتاحة: اذكر إمكانات المحاكاة المتاحة لديك، وخبرة الأدوات، وميزات المعدات، والقيود الزمنية. قارن هذه العناصر مع المتطلبات الخاصة بالأساليب المرشحة.
6. اختيار طريقة التعويض الأساسية: اختر النهج الأساسي الذي يناسب بشكل أفضل متطلبات المادة، والهندسة، والتحمل، والحجم مع البقاء ضمن الإمكانيات المتاحة.
7. تحديد التقنيات الداعمة: حدد الأساليب الثانوية (مثل السدادات المساعدة، أو قوة القابض المتغيرة، أو الشد اللاحق) التي يمكن أن تعزز نهج التعويض الأساسي الخاص بك في حالة الميزات الصعبة.
8. تخطيط استراتيجية التحقق: قرّر كيف ستتحقق من فعالية التعويض — من خلال تجارب الأدوات الأولية، أو تشغيل نماذج أولية، أو التحقق عبر المحاكاة — قبل الالتزام بأدوات الإنتاج.

بالنسبة للأجزاء المعقدة التي تتطلب نُهجًا هجينة للتعويض، لا تتردد في الجمع بين طرق متعددة. فقد يستخدم سكة هيكلية لسيارة تعويضات هندسة القالب القائمة على المحاكاة كأساس، ويضيف تحكمًا متغيرًا في قوة المشبك أثناء التشكيل، ويدمج خواصر داعمة على الحواف الحرجة. كل تقنية تعالج جوانب مختلفة من مشكلة الارتداد المرن، وغالبًا ما يكون التأثير المشترك لها أكبر مما تحققه أي طريقة على حدة.

الهدف ليس إيجاد الطريقة الوحيدة "الأفضل"، بل هو تجميع التركيبة المناسبة لتطبيقك الخاص. وبعد اكتمال اختيار الطريقة، تأتي الخطوة التالية وهي تنفيذ هذه التقنيات من خلال سير عمل منظم ينتقل من التنبؤ الأولي إلى التحقق النهائي.

سير العمل خطوة بخطوة للتنفيذ

لقد قمت باختيار طرق تعويضك ودمج استراتيجيات الأدوات المناسبة في تصميمك. والآن تأتي المرحلة الحاسمة: تنفيذ هذه التقنيات فعليًا على أرضية المصنع. وهنا يُعاني العديد من المصنّعين؛ إذ قد يفهمون النظرية، لكنهم يواجهون صعوبة في تحويلها إلى عملية عمل تعويض قابلة للتكرار وتُنتج نتائج متسقة.

إن خطوات تنفيذ التعويض عن الارتداد النابض التي تليها تسد الفجوة بين الفهم الأكاديمي والتطبيق العملي. سواء كنت تطلق برنامج جزء جديد أو تقوم بتشخيص مشكلة في عملية قائمة، فإن سير العمل هذا يوفّر نهجًا منظمًا يقضي على التخمين ويسرع من الجاهزية للإنتاج.

التنبؤ الأولي بالارتداد النابض والتحليل

يبدأ كل مشروع تعويض ناجح بفهم ما الذي تتعامل معه فعليًا. قبل إجراء أي تعديل، تحتاج إلى صورة واضحة لسلوك الارتداد النابض المتوقع بالنسبة للمواد والهندسة وظروف التشكيل الخاصة بك.

1. اجمع بيانات خصائص المواد: الحصول على خصائص المواد المعتمدة بما في ذلك قوة الخضوع، وقوة الشد، ومعامل المرونة، وخصائص التصلب بالتشوه. بالنسبة للتطبيقات الحرجة، يجب النظر في إجراء اختبارات إضافية على عينات المواد المنتجة فعليًا.
2. تحديد متطلبات الهندسة والتسامح: توثيق الأبعاد المستهدفة، والميزات الحرجة، ونطاقات التسامح المقبولة. تحديد الميزات التي لديها مواصفات أكثر ضيقًا — فهي تحدد أولويات التعويض لديك.
3. إنشاء تنبؤ أولي بظاهرة الارتداد المرن (Springback): استخدم محاكاة الحاسوب (CAE) للهندسات المعقدة أو راجع جداول البيانات التجريبية للانحناءات الأبسط. وثّق مدى واتجاه ظاهرة الارتداد المرن المتوقعة لكل ميزة حرجة.
4. تحديد المناطق عالية الخطورة: حدّد المناطق التي تتوقع المحاكاة فيها استعادة مرنة كبيرة أو التي تكون فيها التسامحات ضيقة جدًا وتترك هامشًا ضئيلًا. تتطلب هذه المناطق اهتمامًا أكبر أثناء تصميم التعويض.
5. وضع عوامل تعويض أساسية: احسب الزوايا الأولية للانحناء الزائد، أو تعديلات سطح القالب، أو معاوضات معايير أخرى بناءً على نتائج الت Prongn.

بالنسبة للتطبيقات البسيطة مع الفولاذ المعتدل والهندسات البسيطة، قد تستغرق هذه المرحلة التحليلية ساعات. ويمكن أن تتطلب ألواح السيارات المعقدة من الفولاذ عالي الشدة (AHSS) ذات تحملات ضيقة أسابيع من العمل المحاكي قبل أن تبدأ تصميم الأدوات حتى. قم بتحجيم جهد التحليل ليتناسب مع المخاطر والتعقيد في تطبيقك.

عملية التصنيق التكرارية

إليك تفحصًا واقعيًا: نادراً ما تحقق المعاوضة الأولية نتائج مثالية من المحاولة الأولى. حتى أفضل المحاكيات لا يمكنها التقاط كل المتغيرات التي تؤثر على عمليات التشكيل في الواقع العملي. تكمن المفتاح للنجاح في التصنيق التكراري المنتظم الذي يتقارب بكفاءة نحو الهندسة المستهدفة.

1. بناء أدوات ناعلة أو قوالب أولية: بناء الأدوات الأولية من مواد منخفضة التكلفة (مثل الألومنيوم أو كيركسيت أو الصلب اللين) التي تسمح بالتعديل. يُعد هذا الاستثمار مجزياً لأنه يمكّن من تنفيذ دورات تعديل متعددة دون الحاجة للتخلص من أدوات صلبة باهظة الثمن.
2. تشكيل القطع الأولية العيّناتية: تشغيل عينات المقال الأول باستخدام مواد تمثل المواد المستخدمة في الإنتاج. التحكم في جميع متغيرات العملية (سرعة المكبس، قوة المشبك، التزييت) لعزل تأثيرات الانحناء المرتد عن مصادر التباين الأخرى.
3. قياس الانحرافات البعدية: استخدام جهاز قياس الإحداثيات (CMM)، أو المسح الضوئي، أو أجهزة القياس القائمة على التثبيت لتحديد مدى الانحناء المرتد فعليًا. مقارنة النتائج المقاسة مع التنبؤات والمواصفات المستهدفة.
4. تحليل أنماط الانحراف: تحديد ما إذا كانت الانحرافات منتظمة (باتجاه و.magnitude ثابتة) أم عشوائية (متغيرة بين العينات). تشير الانحرافات المنتظمة إلى فرص لضبط التعويض؛ بينما تدل التقلبات العشوائية إلى مشكلات في ضبط العملية.
5. حساب تصحيحات التعويض: استنادًا إلى الانحرافات المقاسة، قم بتعديل عوامل التعويض. إذا ارتدت ميزة ما بزاوية درجتين أكثر من المتوقع، زد زاوية الانحناء الزائدة بمقدار تلك القيمة. بالنسبة للأساليب القائمة على المحاكاة، حدّث نماذج المواد باستخدام بيانات السلوك الفعلية.
6. عدّل الأدوات وكرر: نفّذ التصحيحات في الأدوات، وشكّل عينات جديدة، ثم قم بالقياس مرة أخرى. واصل هذه الدورة حتى تقع جميع الميزات الحرجة ضمن المواصفات.

كم عدد المرات التي ينبغي أن تتوقع تكرار العملية؟ غالبًا ما تتم استقرار الأجزاء البسيطة في دورة من اثنتين إلى ثلاث. قد تتطلب الأشكال المعقدة ذات الميزات المتفاعلة خمس جولات أو أكثر من عمليات التحسين. خطط لجدولك الزمني وفقًا لذلك، وقاوم الإغراء بتخطي التحقق من الأدوات الأولية في برامج الإنتاج عالية الحجم.

وثّق كل تكرار بدقة. سجّل معلمات التعويض، وظروف التشكيل، والقياسات الناتجة. تصبح هذه الوثائق ذات قيمة كبيرة في حل المشكلات المستقبلية، وإرساء قواعد تعويض أساسية للأجزاء المماثلة.

التحقق النهائي وضمان الجودة

بمجرد تحقيق الشكل المستهدف من خلال التحسين التكراري، فلن تكون قد انتهيت تمامًا. تتطلب معايير التحقق النهائي في برامج الختم التأكد من أن حل التعويض الخاص بك يعمل بموثوقية في ظل ظروف الإنتاج، وليس فقط أثناء التشغيل التجريبي الدقيق.

1. إجراء تشغيلات محاكاة للإنتاج: تكوين عينة ذات دلالة إحصائية (عادةً 30 جزءًا أو أكثر) باستخدام معدات الإنتاج والمشغلين وأفران المواد. ويُظهر هذا التباين الذي لا يظهر في دفعات التشغيل التجريبي الصغيرة.
2. إجراء تحليل القدرة: احسب قيم Cp وCpk للأبعاد الحرجة. تتطلب معظم التطبيقات في صناعة السيارات قيم Cpk تبلغ 1.33 أو أعلى؛ وغالبًا ما تتطلب تطبيقات الطيران والطب قيمة 1.67 أو أعلى.
3. التحقق عبر أفران المواد: إذا أمكن، اختبر أجزاءً من عدة ملفات أو دفعات من المواد. يمكن للتغيرات في خصائص المواد بين الأفران أن تؤدي إلى تغيّر سلوك الارتداد الناتج، ويجب أن يكون تعويضك قادرًا على استيعاب هذا التباين.
4. تأكيد استقرار نافذة العملية: تحقق من أن التغيرات الصغيرة في معايير العملية (قوة الربط، سرعة المكبس، التزييت) لا تؤدي إلى خروج الأجزاء عن المواصفات. وتتسامح حلول التعويض القوية مع التغيرات العادية في العملية.
5. توثيق المعايير النهائية للتعويض: إنشاء سجلات مفصلة لجميع عوامل التعويض، وأبعاد الأدوات، وإعدادات العملية. تشمل نطاقات التolerance المقبولة لكل معيار لتوجيه الإنتاج والصيانة في المستقبل.

تختلف نطاقات التolerance المقبولة حسب التطبيق والصناعة. كإرشاد عام:

• لوحات هياكل السيارات: ±0.5 مم على الأسطح الحرجة المتناسقة، ±1.0 مم على المناطق غير الحرجة
• مكونات هيكلية: ±0.3 مم إلى ±0.5 مم حسب متطلبات التجميع
• تطبيقات الطيران والفضاء: غالبًا ±0.2 مم أو أضيق بالنسبة للميزات الحرجة
• الأجهاز المنزلية والتصنيع العام: ±1.0 مم إلى ±1.5 مم بشكل شائع

الخطوة النهائية في أي تنفيذ للتعويض هي إعداد الوثائق التي تضمن إمكانية تكرار العملية. سجّل ليس فقط القيم التعويضية التي استخدمتها، بل أيضًا السبب وراء اختيار هذه القيم وكيف تم التحقق منها. عندما تتطلب الأدوات الصيانة أو الاستبدال، تمكنك هذه الوثائق من إعادة الإنتاج بدقة دون الحاجة إلى تكرار دورة التطوير بأكملها.

مع وجود حل تعويض معتمد ووثائق شاملة، تكون في وضع يسمح لك بالإنتاج المستقر. ومع ذلك، فإن عمليات التشكيل المختلفة تطرح اعتبارات تعويضية فريدة يجب أن تراعيها هذه الإجراءات العامة. يستعرض القسم التالي كيف تختلف سلوك الارتداد والأساليب التعويضية عبر تطبيقات الختم، والتقوس الدوراني، والرسم العميق.

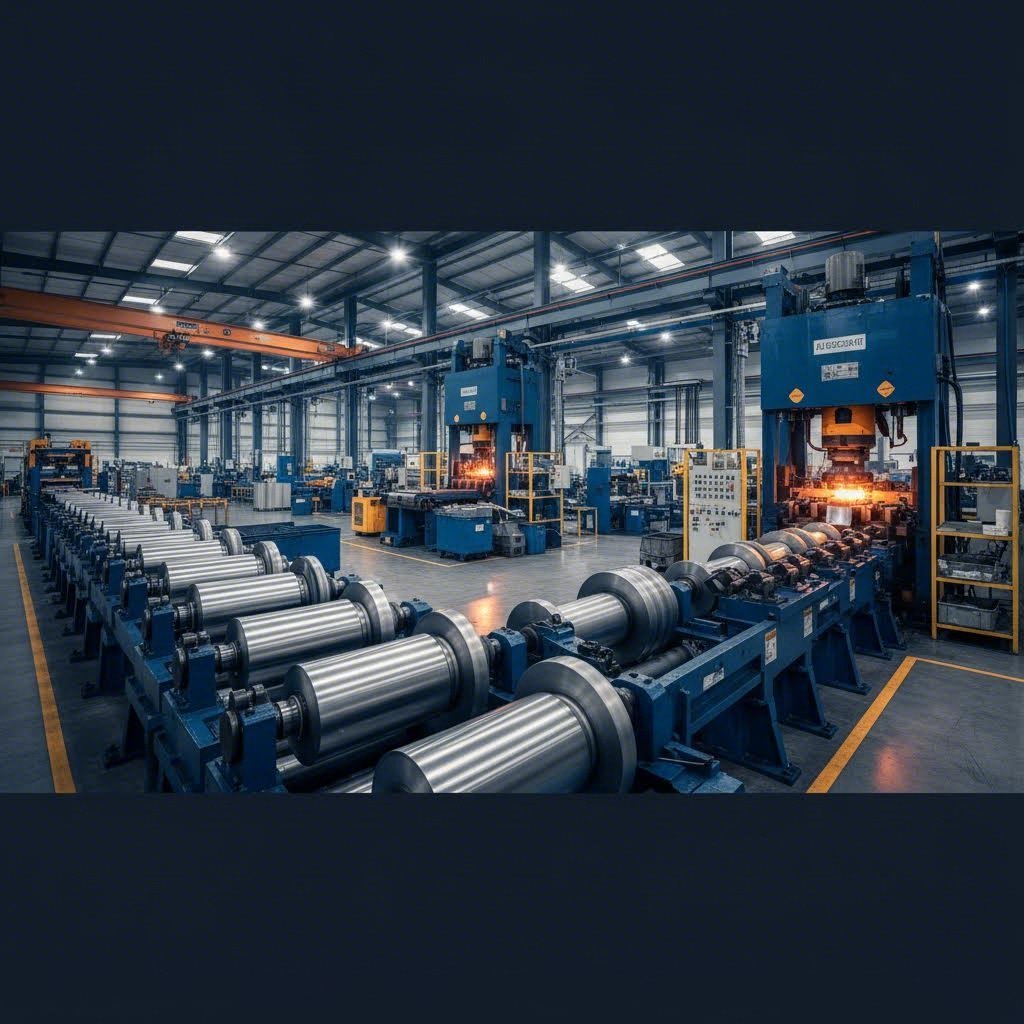

اعتبارات التعويض الخاصة بالعملية

يتم التحقق من سير عمل التعويض الخاص بك وتوثيقه. ولكن إليك شيئًا يغفله العديد من المصنّعين: إن عملية التشكيل نفسها تُغيّر جوهريًا طريقة ظهور الارتداد النابضي وأفضل استراتيجيات التعويض التي يمكن تطبيقها. فقد تكون تقنية تُعطي نتائج ممتازة في الختم غير فعّالة تمامًا في تطبيقات التشكيل الدحرجي أو السحب العميق.

إن فهم هذه الفروق الدقيقة المرتبطة بكل عملية يمنع إهدار الجهد ويُسرّع من تحقيقك للدقة الأبعادية. دعونا نستعرض كيف يتصرّف الاسترداد المرن بشكل مختلف عبر عمليات التشكيل الرئيسية، وماذا يعني ذلك بالنسبة لنهج التعويض الخاص بك.

الانحناء الطرفي في التشكيل الدحرجي مقابل الارتداد النابضي التقليدي

يُقدِّم الارتداد النابضي في التشكيل الدحرجي تحديات فريدة غالبًا ما تُربك المهندسين العاديين على عمليات الختم أو ثني البراغي. في حين أن الارتداد النابضي التقليدي يصف الانحراف الزاوي عند مواقع الثني، فإن التشكيل الدحرجي يُدخل ظاهرة مميزة تُعرف بـ"الانحناء الطرفي" تتطلب اعتبارًا منفصلًا.

ما المقصود بدقة بالانحناء الطرفي؟ عندما يدخل المادة ويخرج من محطات التشكيل الدحرجة، فإن الشريط يتعرض لظروف قيود مختلفة عن منطقة التشكيل المستمرة. عند الحافتين الأمامية والخلفية، تفتقر المادة إلى التأثير المستقر للأقسام المجاورة المشكّلة. وهذا يؤدي إلى استرداد مرن موضعي يتسبب في انبعاج طرفي القطعة للخارج—غالبًا بشكل أكثر حدة من جسم الملف التعريفي.

تختلف استراتيجيات تعويض الانحناء الطرفي عن أساليب التعويض القياسية للارتداد المرن:

• محطات تشكيل إضافية: إضافة دعامات تسوية أو دحرجة بتشكل زائد بالقرب من المخرج تعالج الانحناء الطرفي دون التأثير على الملف الرئيسي
• تعديل فجوة الدحرجة المتغيرة: تشديد الفجوات عند محطات الدخول والخروج يزيد من الانفعال البلاستيكي في المناطق المعرضة للانحناء
• معايرة ما بعد التشكيل: العمليات الثانوية التي تستهدف بشكل خاص أطراف القطع يمكن أن تصحح الانحناء بعد التشكيل الأساسي
• تعديل تصميم الملف: دمج عناصر تقوية بالقرب من أطراف القطعة يقلل من قابليتها للاسترداد المرن

الانحناء العكسي التقليدي في تشكيل الدوران — الانحراف الزاوي على طول المقطع المشكل — يستجيب بشكل أفضل لتحسين نمط الزهرة وإدخال الانحناء الزائد في تصميم الأسطوانات. يقوم مهندسو أدوات تشكيل الدوران ذوي الخبرة بدمج التصحيح مباشرةً ضمن تسلسل الأسطوانات، مع أخذ تغيرات درجة المادة وسمكها بعين الاعتبار.

اعتبارات تعويض السحب العميق

يُدخل تعويض السحب العميق تعقيدات لا تواجهها عمليات الختم أو الثني. عندما تتدفق المادة إلى تجويف القالب تحت ضغط المشبك، فإنها تتعرض لحالات تشوه متعددة في آنٍ واحد: تمدد فوق نصف قطر المكبس، انضغاط في الحافة، ودورات انحناء-إعادة انحناء فوق كتف القالب.

يؤدي هذا التاريخ التشوه المعقد إلى أنماط انحناء عكسي تختلف عبر الجزء:

• انحناء الجدار الجانبي: تسبب سلسلة الانحناء-إعادة الانحناء عند نصف قطر القالب انحناء الجدران المسحوبة نحو الداخل أو الخارج بعد التشكيل
• الانحناء العكسي للحافة: يمكن أن تؤدي الانفعالات المرنة المتبقية في منطقة الحافة إلى حدوث تشوه أو انحراف زاوي
• تشوه القاع: حتى الأوجه المثقبة المسطحة نسبيًا يمكن أن تتطور لديها انحناءات بسبب توزيع غير متساوٍ للانفعال

يعتمد تعويض السحب العميق بشكل كبير على التحكم في قوة القابض وتحسين الخيوط الساحبة. إن استخدام قوة قابض متغيرة أثناء الشوط — بزيادة القوة في بداية السحب، ثم تقليلها مع تدفق المادة — يمكن أن يوازن توزيع الانفعال ويقلل من تراكم الطاقة المرنة. تقوم الخيوط الساحبة بقفل انفعالات المادة والتحكم في معدلات التدفق، مما يقلل المكون المرن للتشوه.

في التطبيقات الشديدة للسحب العميق، توفر عمليات الشد اللاحقة تعويضًا فعالًا. إن الحفاظ على ضغط المكبس بعد اكتمال عملية السحب يحوّل الانفعال المرن المتبقي إلى انفعال بلاستيكي، ما يُثبّت الشكل النهائي. وقد أثبتت هذه التقنية فائدتها الكبيرة في لوحات الألومنيوم، حيث تشكل مقادير الارتداد المرنة العالية تحديًا للأساليب التقليدية للتعويض.

تفاصيل التعويض الخاصة بالعملية

يتم تعديل الانحناء بالفرامل الهوائية وفقًا لمبادئ مختلفة عن عمليات القالب المغلق. في الانحناء بالهواء، يعتمد الزاوية النهائية بالكامل على عمق اختراق المطرقة—ولا توجد سطح القالب مقيدًا للشكل الناتج. مما يجعل تنفيذ الزوايا الزائدة بسيطًا، لكنه يتطلب تحكمًا دقيقًا في العمق للحصول على نتائج متسقة.

تقلل عمليات الت.Bottoming والتكويث في آلات الثني بالفرامل الارتداد الناتج عن المطاط من خلال إجبار المادة على الاتصال الكامل بأسطح القالب. ويمكن أن يلغي الإجهاد البلاستيكي الإضافي الناتج عن التكوين الاسترداد المرن عمليًا، وإن كان ذلك على حساب زيادة متطلبات الطنين وزيادة سرعة تهالك الأدوات.

يوضح الجدول التالي ملخصًا للمجاملات الرئيسية المطلوبة في عمليات التشكيل:

عملية التشكيل	الانحراف الزاوي، التلويح للجوانب، الالتواء	تعديل هندسة القالب، قوة المثبت المتغيرة، الخشونات	الانحراف الرئيسي للارتداد الناتج عن المطاط	طرق التعويض الرئيسية
طابع	متغيرات العملية الحرجة	الضغط على المثبت، الفراغ في القالب، نصف قطر المطرقة	درجة التعقيد النموذية للتعويض	متوسط إلى عالي
تشكيل اللفة	ارتداد الملف الشخصي، التوسع الطرفي، الالتواء	الثني الزائد في البكرات، محطات تسوية إضافية، تحسين نمط الزهرة	فجوة البكرة، تسلسل التشكيل، سرعة الخط	متوسطة
Press brake bending	الارتداد الزاوي	الثني الزائد، التسوية، الختم، تعديل نصف القطر	اختراق المخرطة، فتحة القالب، تسلسل الثني	منخفض إلى متوسط
السحب العميق	الالتفاف الجانبي للجدار، تشوه الحافة، انحناء القاعدة	قوة وشادة متغيرة، خيوط السحب، الشد اللاحق، التشكيل متعدد المراحل	مخطط قوة الوشادة، هندسة خيط السحب، التزييت	مرتفع

لاحظ كيف يشترك انكماش عملية الختم والرسم العميق في بعض تقنيات التعويض — حيث يستفيد كلاهما من التحكم بقوة الوشادة وخيوط السحب — في حين تتطلب عمليات التشكيل بالبكرات وتشغيل الكباسات أساليب مختلفة جذريًا. ولهذا السبب تُعد الخبرة في العملية مهمة بقدر أهمية المعرفة العامة بالارتداد.

عند الانتقال بين استراتيجيات التعويض في العمليات المختلفة، تجنب الإغراء بتطبيق ما نجح في مكان آخر بشكل مباشر. بل حدد الآلية الأساسية (تقليل الانفعال المرن، أو إعادة توزيع الانفعال، أو تثبيت الانفعال) ثم ابحث عن التقنية المناسبة للعملية التي تحقق نفس النتيجة. يمكن نقل هذا النهج القائم على المبادئ بنجاح عبر عمليات التشكيل مع احترام الخصائص الفريدة لكل عملية.

بعد فهم الاعتبارات الخاصة بكل عملية، تكون مستعدًا لتحقيق نتائج تعويض جاهزة للإنتاج بغض النظر عن طريقة التشكيل المستخدمة. إن الخطوة النهائية هي تحويل كل هذه التقنيات إلى نتائج إنتاج موثوقة وقابلة للتكرار.

تحقيق نتائج تعويض جاهزة للإنتاج

لقد أتقنت الناحية النظرية، وحددت الأساليب المناسبة، ونفذت استراتيجيات مخصصة لكل عملية. والآن حان الاختبار النهائي: تقديم تعويض الدوبلكس بدقة بحيث يعمل بموثوقية يومًا بعد يوم في بيئات الإنتاج الفعلية. فهنا تتحول جميع استعداداتك إلى نتائج قابلة للقياس — أو تظهر بوضوح الثغرات الموجودة في منهجك.

يتطلب التحكم في الارتداد أثناء الإنتاج أكثر من مجرد عوامل تعويض صحيحة. بل يتطلب أنظمة متكاملة تجمع بين إمكانيات المحاكاة المتقدمة، والعمليات المعتمدة من حيث الجودة، وحلول الأدوات المرنة. دعونا نستعرض ما يُميز الشركات المصنعة التي تحقق باستمرار تشكيلًا معتمدًا من المحاولة الأولى، عن تلك العالقة في دورات إعادة العمل اللانهائية.

تحقيق نسبة اعتماد أولية عالية في التعويض

تكشف معدلات الموافقة من المحاولة الأولى الفعالية الحقيقية لاستراتيجيتك في التعويض. عندما تفي الأجزاء بالمواصفات البعدية في الدفعة الإنتاجية الأولية، فإنك بذلك تؤكد أن التنبؤات وتصميم الأدوات والتحكم في العمليات تعمل معًا بسلاسة. وإذا لم تُلبَّ هذه المواصفات، فستواجه تكرارات مكلفة، وتأخيرات في الإطلاق، وعملاء غير راضين.

عوامل النجاح الرئيسية للتعويض الجاهز للإنتاج تشمل:

• توصيف دقيق للمواد: يجب أن تتطابق خصائص المواد المستخدمة في الإنتاج مع المدخلات المستخدمة في حسابات التعويض. قم بالتحقق من شهادات المواد الواردة، وانظر في إجراء اختبارات دورية لاكتشاف التباين بين الأجزاء قبل أن يؤثر على جودة القطعة.
• نماذج محاكاة تم التحقق من صحتها: إن تنبؤات CAE دقيقة بقدر ما هي نماذجها الأساسية. قم بمعايرة مدخلات المحاكاة مقابل نتائج التجربة الفعلية وحسّن نماذج المواد باستمرار بناءً على ملاحظات الإنتاج.
• نوافذ عملية قوية: يجب أن تتسامح حلول التعويض مع التباين الطبيعي في التصنيع. صُمِّم وفقًا لقدرة العملية، وليس فقط الأداء الاسمي.
• أنظمة الجودة المتكاملة: تُضمن معايير جودة أدوات IATF 16949 أن يتم مراقبة فعالية التعويض، وتوثيقها، والحفاظ عليها طوال عمر الإنتاج.
• دعم أدوات استجابي: عندما تكون هناك حاجة إلى تعديلات، فإن الوصول إلى قدرات تعديل الأدوات السريعة يمنع حدوث انقطاعات إنتاجية طويلة.

الشركات المصنعة التي تحقق معدلات موافقة من أول مرة تزيد عن 90٪ تشترك في خصائص مشتركة: وهي تستثمر في المحاكاة المسبقة، وتحافظ على أنظمة جودة صارمة، وتعمل بالشراكة مع موردي أدوات يفهمون تعويض الانبعاث الرجعي على مستوى أساسي.

دور المحاكاة المتقدمة في تصنيع الأدوات الدقيقة

لقد تطورت محاكاة الحاسوب (CAE) من تقنية مرغوبة إلى عنصر أساسي لا غنى عنه في برامج التعويض الدقيقة للختم. وتتنبأ برامج المحاكاة الحديثة للتشكيل بدقة استثنائية بشأن ظاهرة الارتداد المرن عند ضبطها بشكل صحيح، مما يمكن المهندسين من تحسين التعويضات قبل قطع أي فولاذ أداة.

ما الذي تضيفه المحاكاة المتقدمة للأدوات الجاهزة للإنتاج؟ فلننظر في دورة التطوير النموذجية دون استخدام المحاكاة: بناء الأدوات بالاعتماد على الخبرة، ثم تشكيل عينات الاختبار، وقياس الانحرافات، وتعديل الأدوات، ثم التكرار. تستغرق كل دورة من هذه الدورات أسابيع وتكاليف تصل إلى آلاف الدولارات. وقد تحتاج الأجزاء المعقدة إلى خمس دورات أو أكثر قبل الوصول إلى هندسة مقبولة.

إن التطور المدفوع بالمحاكاة يقلص هذا الجدول الزمني بشكل كبير. يقوم المهندسون بالتكرار رقميًا، ويختبرون استراتيجيات التعويض في غضون ساعات بدلاً من أسابيع. وبحلول الوقت الذي تُبنى فيه الأدوات الفعلية، يكون الثقة في النتائج البعدية مرتفعة بالفعل. ويُثبت هذا الأسلوب قيمته الكبيرة في تطبيقات الفولاذ عالي القوة (AHSS) والألمنيوم، حيث توفر الخبرة التجريبية إرشادات محدودة.

لمصنّعي الحلول الجاهزة للإنتاج الذين يبحثون عن أدوات مدعومة بخبرة مدمجة في التعويض، حلول شاويو للقوالب الدقيقة تُظهر كيف تمكّن إمكانيات المحاكاة المتكاملة باستخدام تحليل العناصر المنتهية (CAE) من التنبؤ بظاهرة الارتداد المرن قبل بناء الأدوات. ويطبق فريقها الهندسي تحليلًا متقدمًا للتشكيل لتحسين هندسة القوالب، مما يقلل الفجوة بين أول اختبار واستكمال الإنتاج.

من النمذجة السريعة إلى الإنتاج عالي الحجم

يمتد المسار من الفكرة إلى الإنتاج المستقر عبر مراحل متعددة، ولكل منها متطلبات تعويض مختلفة. يتطلب النمذجة السريعة دورانًا سريعًا ومرونة؛ في حين يحتاج الإنتاج عالي الحجم إلى تكرار مطلق وتباين ضئيل جدًا. وتتكيف استراتيجيات التعويض الناجحة مع هذا الطيف.

أثناء مراحل النمذجة، يكون السرعة هي الأهم. فأنت بحاجة إلى قطع مشكلة بسرعة للتحقق من التصاميم، واختبار تركيب القطع، ودعم موافقة العملاء. وغالبًا ما يعتمد التعويض في هذه المرحلة على أدوات لينة قابلة للتعديل وتحسين تجريبي. والهدف هو الحصول على هندسة مقبولة بسرعة، وليس التحسين المثالي.

يؤدي الانتقال إلى أدوات الإنتاج إلى تغيير الأولويات نحو الاستقرار على المدى الطويل. يجب أن يظل التعويض المدمج في القوالب الصلبة فعالاً عبر مئات الآلاف من الدورات. وتُعد اختلافات دفعات المواد، واهتراء المكابس، والتغيرات الموسمية في درجة الحرارة جميعها تحديات لحل التعويض الخاص بك. ويُراعي التصميم القوي هذه العوامل دون الحاجة إلى تعديلات مستمرة.

يمكن للموردين المتخصصين في القوالب الذين يفهمون هذه المرحلة الانتقالية أن يقدموا قيمة كبيرة. ويشهد نهج شركة شاوي على هذه القدرة، حيث تقدم بروتotypes أولية خلال 5 أيام فقط مع الحفاظ على الدقة الهندسية التي تتيح لها تحقيق معدل موافقة من المرة الأولى بنسبة 93٪ على قوالب الإنتاج. كما تضمن شهادة IATF 16949 الخاصة بها أن أنظمة الجودة الداعمة لفعالية تعويض الانحناء تلبي متطلبات صناعة السيارات.

ماذا يعني ذلك بالنسبة لبرنامجك الخاص بتعويض انحناء الصفائح؟ ضع في اعتبارك هذه الخطوات العملية:

• تعاون مع موردي القوالب في مرحلة مبكرة: اشترك مع خبراء التعويض أثناء تصميم القطعة، وليس بعد استحقاق عروض أسعار القوالب. ويمنع التعاون المبكر إدراج ميزات تصميمية تُحدث تحديات غير ضرورية في انحناء الصفائح.
• حدد متطلبات المحاكاة: ضمّن تنبؤ CAE بانحناء الصفائح في طلبات عرض الأسعار الخاصة بالقوالب. إن الموردين القادرين على إثبات الترابط بين النتائج المتوقعة والفعلية يوفرون ثقة أكبر في نتائج الإنتاج.
• تحقق من شهادات الجودة: تشير شهادة IATF 16949 إلى إدارة جودة منهجية تمتد لتشمل توثيق التعويضات والتحكم في العمليات.
• تقييم القدرة من النموذج الأولي إلى الإنتاج: يمكن للموردين الذين يدعمون كلًا من النمذجة السريعة وأدوات الإنتاج بكميات كبيرة توفير استمرارية تحافظ على معرفة التعويضات عبر مراحل التطوير.
• طلب بيانات الموافقة من أول محاولة: اسأل الشركاء المحتممين لتوريد القوالب عن معدلات الموافقة من أول محاولة في تاريخهم. هذا المؤشر يكشف فعالية التعويضات الحقيقية لديهم بشكل أفضل من أي عرض مبيعات.

في النهاية، يعتمد التحكم في الارتداد أثناء الإنتاج على الجمع بين الأساليب المناسبة والشركاء المناسبين. توفر التقنيات الموضحة في هذا المقال الأساس، لكن التنفيذ يعتمد على قدرة الأدوات، والخبرة في المحاكاة، وأنظمة الجودة التي تعمل معًا. وعندما تتكامل هذه العناصر، فإن التخمين في معالجة الصفائح المعدنية يتوقف فعليًا — ليُستَبدَل بدقة يمكن التنبؤ بها وإعادة إنتاجها، وتُرضي حتى المواصفات البعدية الأكثر صرامة.

الأسئلة الشائعة حول طرق تعويض الارتداد

1. كيف يتم تعويض الارتداد؟

تتضمن تعويض الارتداد النابض تعديل هندسة الأدوات أو معايير العملية لمراعاة الاسترداد المرن. تشمل الطرق الشائعة الثني الزائد (تشكيل المادة بزاوية تتجاوز الزاوية المستهدفة بحيث يعيد الارتداد النابض المادة إلى الموضع المطلوب)، وتعديل الإزاحة (تغيير أسطح القوالب استنادًا إلى الارتداد النابض المتوقع)، والتحكم المتغير في قوة المشبك أثناء التشكيل، وإضافة خُطط سحب أو خُطط تثبيت لتثبيت الانفعالات في المادة. بالنسبة للأجزاء المعقدة، تساعد المحاكاة باستخدام الحاسوب (CAE) في الت pronvid الترتاد النابض قبل تصنيع الأدوات، في حين تعتمد التطبيقات الأبسط غالبًا على عوامل تعويض تُطور من خلال تعديلات تجريبية منهجية.

2. ما هي طريقة الارتداد النابض؟

تشير طريقة الارتداد النابض إلى ظاهرة الاسترداد المرن، حيث يعود المعدن الرقائقي جزئيًا إلى شكله الأصلي بعد إزالة قوى التشكيل. أثناء الثني أو الختم، يتعرض المادة لكل من التشوه اللدن (الدائم) والمرونة (المؤقت). وعندما تنخفض الضغوط، فإن المكون المرن يتسبب في انحراف أبعادي عن الشكل المطلوب. وتهدف طرق التعويض إلى مواجهة ذلك من خلال تشكيل الأجزاء بشكل مفرط عمدًا أو تعديل القوالب بحيث تحقق الهندسة النهائية المواصفات المستهدفة بعد حدوث الاسترداد المرن.

3. ما هي عملية الارتداد النابض؟

تحدث عملية الارتداد المرن عندما تعود الصفائح المعدنية المنحنية أو المشكَّلة جزئيًا إلى شكلها الأصلي بسبب طاقة الانفعال المرنة المخزَّنة. أثناء التشكيل، تمتد الألياف الخارجية بينما تنضغط الألياف الداخلية، مما يُنشئ توزيعًا للإجهاد عبر سمك المادة. عند إزالة القوة، ترتاح الإجهادات المرنة، ما يؤدي إلى انحراف زاوي أو تغييرات في الانحناء. ويتوقف مقدار ذلك على مقاومة الخضوع للمادة ومعامل المرونة ونصف قطر الثني بالنسبة للسمك وخصائص التصلب الناتجة عن العمل. عادةً ما تُظهر المواد عالية المقاومة مثل الفولاذ عالي القوة (AHSS) وسُبائك الألومنيوم ارتدادًا مرنًا أكبر من الفولاذ الطري.

4. كيف يمكن تجنُّب الارتداد المرن؟

على الرغم من أنه لا يمكن القضاء تمامًا على ظاهرة الارتداد المرن (springback)، إلا أنه يمكن تقليلها والتحكم فيها من خلال عدة استراتيجيات. يُحوِّل تطبيق الشد في المستوى من خلال حبات المسامير أو زيادة قوة حامل الصفائح الانفعال المرن إلى انفعال بلاستيكي. ويؤدي استخدام نصف أقطار أقلع أكثر ضيقًا إلى تركيز التشوه عند قمم الثني، مما يقلل من الاسترداد المرن. وتُثبِّت عمليات الشد اللاحقة بعد التشكيل الشكل الهندسي من خلال إزالة الانفعالات المرنة المتبقية. كما أن اختيار المادة له أهمية—فاختيار درجات ذات نسب أقل بين حد الخضوع ومعامل المرونة يقلل بشكل طبيعي من مدى الارتداد المرن. ولضمان موثوقية الإنتاج، غالبًا ما يكون الجمع بين تقنيات متعددة هو الأكثر فعالية.

5. ما الفرق بين طريقة تعديل الإزاحة وطرق التعويض عن التقدم النابض؟

يُعد تعديل الإزاحة (DA) تغييرًا في هندسة القالب من خلال قياس الانحراف الشكلي بين شكل الارتداد الناتج عن الاسترخاء والشكل المطلوب للمنتج، ثم تعويض أسطح الأداة في الاتجاه المعاكس. أما طريقة التقدم بالانحناء (SF) فتتبع نهجًا رياضيًا مختلفًا، حيث تحسب الهندسة المناسبة للأداة التي تؤدي إلى عدم حدوث أي انحناء نتيجة الاسترخاء إذا تم عكس خصائص المادة، بحيث تنتقل القطعة إلى الشكل المستهدف مباشرةً. وعلى الرغم من أن طريقة تعديل الإزاحة (DA) فعّالة في التصحيحات النظامية، إلا أن طريقة التقدم بالانحناء (SF) غالبًا ما تُنتج نتائج أكثر استقرارًا بالنسبة للهندسات المنحنية المعقدة، لأنها تأخذ في الاعتبار توزيع الانفعال الكامل بدلاً من التعامل مع ظاهرة الاسترخاء كتصحيح زاوي بسيط.
