اللوح الثابت مقابل اللوح المنفصل العائم: قرار القالب الذي يصنع أو يُفشل أدلتك

القرار الحاسم بشأن لوحة النزاع الذي يجب أن يتقنه كل مصمم قوالب

تخيل أنك تشغّل عملية ختم بإنتاجية عالية، فجأة تبدأ القطع بالالتصاق بالمسامير، وتظهر حافات ذات شواك غير متوقعة، ويهرع فريق الصيانة لتشخيص المشكلة. ما الخطأ الذي حدث؟ في كثير من الحالات، يعود السبب الجذري إلى خيار أساسي تم اتخاذُه أثناء تصميم القالب: اختيار نوع لوحة نزاع غير مناسب للتطبيق.

سواء كنت تصميم القوالب التقدمية لمكونات السيارات أو تصميم الأدوات لمجال الإلكترونيات الدقيقة، فإن فهم قرار استخدام لوحة النزاع الثابتة مقابل العائمة أمر ضروري. هذا القرار يؤثر مباشرة على جودة القطعة، وعمر الأداة، وعلى صافي أرباحك.

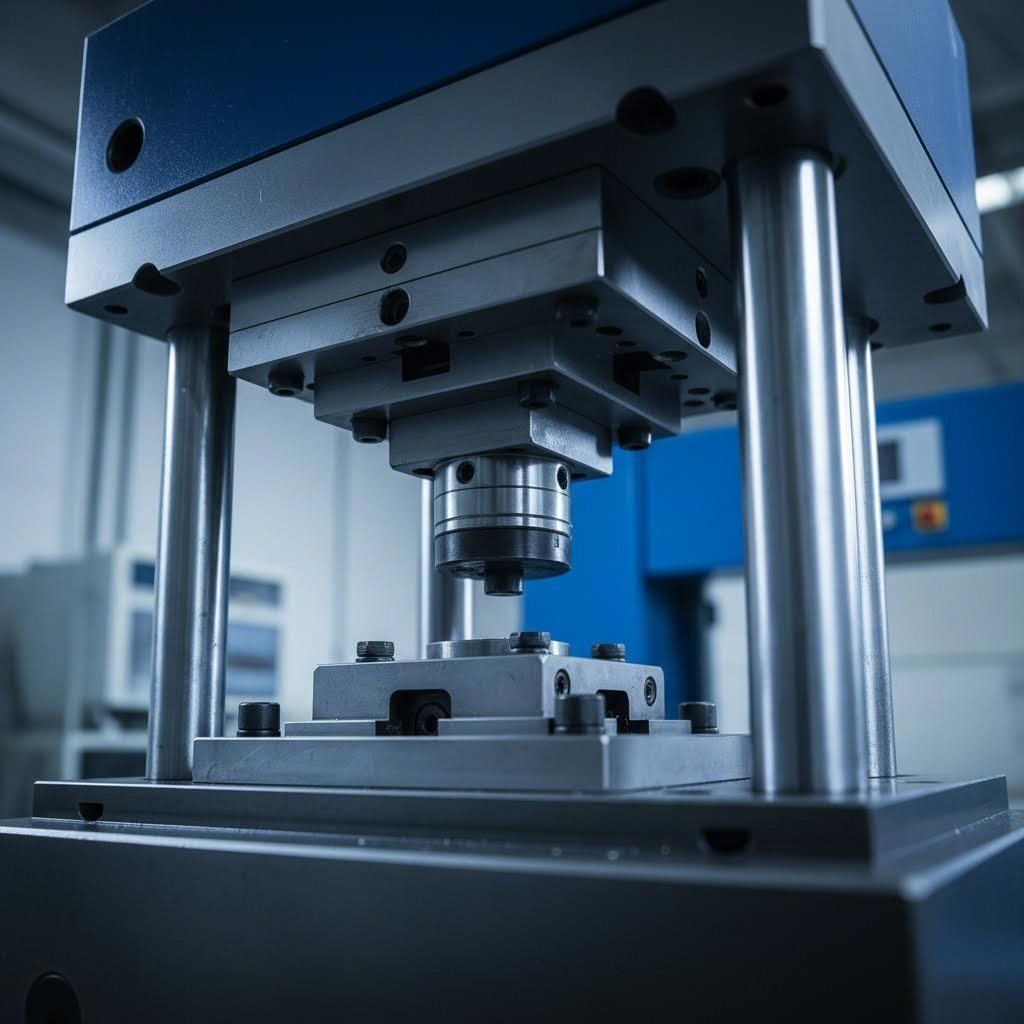

لماذا يحدد اختيار لوحة النزاع أداء القالب

إذاً، ما المقصود باللوحة النزاعة بالضبط؟ إنها العنصر المسؤول عن إزالة مادة الشغل من القالب بعد كل ضربة. وتضمن إطاحة اللوحة النزاعة المناسبة فصلًا نظيفًا للقطع، ويمنع سحب الكتل، ويحافظ على أزمنة الدورة المتسقة. وعند اختيارك الت_CONFIGURATION_ الصحيح، فإن القالب الخاص بك يعمل بسلاسة. أما إذا اخترت بشكل خاطئ، فستواجه سلسلة من المشكلات في الإنتاج.

تفعل اللوحة النزاعة أكثر من مجرد نزع المادة فقط، بل توجه القوالب، وتتحكم في حركة المادة، وتؤثر على استقرار القالب ككل. مما يجعل اختيارك بين التصاميم الثابتة والطفو قرارًا جوهريًا يؤثر على كل جانب من جوانب أداء القالب.

التكلفة الخفية لاختيار اللوحة النزاعة الخطأ

إن اختيار نوع لوحة نزاعة غير مناسب يؤدي إلى عواقب تمتد بعيدًا عن الاستثمار الأولي في الأداة:

• تلف القطعة: الخدوش، والتشوه، وعدم اتساق الأبعاد الناتج عن قوة النزع غير السليمة
• تسرع في اهتراء الأداة: تؤدي الثقوب غير المحاذية والاحتكاك المفرط إلى تقصير عمر المكونات
• وقت التوقف غير المخطط: تؤدي التعديلات المتكررة والإصلاحات الطارئة إلى تعطيل جداول الإنتاج
• معدلات الفاقد المتزايدة: تؤدي عملية الإخراج السيئة إلى رفض القطع وضياع المواد

تهيئة الظروف للنجاح في ختم الدقة

إليك التحدي الذي يواجهه العديد من مصممي القوالب: المعلومات حول اختيار لوحة النابض متناثرة عبر الكتيبات الفنية، وكتالوجات الموردين، والمعرفة التقليدية التي تُنقل بين المهندسين. لا يوجد مصدر واحد يجمع هذا المقارنة الحرجة بمعايير قرار واضحة وقابلة للتنفيذ — حتى الآن.

يوفر هذا الدليل تقييماً شاملاً للوحة النابض الثابتة مقابل اللوحة العائمة، مع أطر انتقاء منظمة وتوصيات عملية. ستكشف بالضبط عن الحالة التي يكون فيها كل نوع أفضل، وتفهم المقايضات المرتبطة به، وتحصل على الثقة في اتخاذ قرار الأداة الحاسم هذا لتطبيقاتك الخاصة.

معايير التقييم لاختيار لوحة النابض

قبل الخوض في تفاصيل ألواح التجريد الثابتة والمتحركة، أنت بحاجة إلى إطار عمل واضح لاتخاذ هذا القرار. فبدون معايير محددة، تصبح مقارنة هذين الخيارين مجرد تخمين بدلاً من أن تكون عملية هندسية. دعونا نحدد منهجية التقييم التي يستخدمها المحترفون عند اختيار التكوين الأمثل لألواح التجريد في قوالب التجريد وتطبيقات القوالب.

خمسة عوامل تحدد نجاح لوحة النزوع

عندما يقوم المهندسون بتقييم نوع لوحة النزوع الأنسب لتطبيقهم، فإنهم يعودون باستمرار إلى خمسة أبعاد حرجة. ويختلف وزن كل عامل حسب متطلبات الإنتاج الخاصة بك:

• متطلبات قوة النزوع :تتراوح القوة المطلوبة لفصل المادة عن المثاقب عادةً بين 10-25٪ من قوة الثقب. تتطلب التطبيقات ذات متطلبات النزوع الأعلى تصاميم لوحات أكثر قوة قادرة على توصيل ضغط ثابت.
• توافق سمك المادة: تتصرف المواد الرقيقة بشكل مختلف عن المواد السميكة أثناء عملية الإخراج. يجب أن يتناسب اختيارك للوحة مع المدى المحدد من السماكة الذي ستقوم بمعالجته، لأن عدم التوافق قد يؤدي إلى تلف القطع أو إخراجها بشكل غير كامل.
• اعتبارات حجم الإنتاج: تتطلب العمليات عالية الحجم لوحات إزالة تحافظ على الأداء عبر ملايين الدورات. أما التشغيلات المنخفضة الحجم فقد تتسامح مع تكوينات أبسط تتطلب تعديلات متكررة أكثر.
• متطلبات الصيانة: بعض تصاميم لوحات الإزالة تحتاج إلى استبدال دوري للزنبركات، أو تزييت، أو إعادة محاذاة. وفهم هذه المتطلبات المستمرة يساعدك في حساب التكاليف التشغيلية الفعلية.
• الكفاءة من حيث التكلفة: إن سعر الشراء الأولي لا يروي سوى جزءًا من القصة. يجب أخذ تعقيد التركيب، ووقت التوقف للتعديلات، وتكرار استبدال المكونات، وتأثير ذلك على جودة القطع في الاعتبار عند تقييم التكلفة الإجمالية للملكية.

كيف قمنا بتقييم كل نوع من لوحات الإزالة

خلال هذه المقارنة، سنقوم بتقييم ألواح القشط الثابتة والمنقولة مقابل كل معيار من المعايير المذكورة أعلاه. سترى تقسيمات واضحة لمواقع تفوّق كل نوع ومواقع ظهور القيود. هذا الأسلوب المنظم يلغي التفضيل الذاتي ويُرسي قرارك على عوامل أداء قابلة للقياس.

إطار الاختيار الذي يستخدمه المحترفون

لا يختار مهندسوا القوالب ذوي الخبرة ألواح القشّاعة استنادًا إلى العادة أو توصيات المورد وحدها. بل يطابقون متطلبات التطبيق مع إمكانيات اللوحة بشكل منهجي. بينما تنتقل عبر المقارنات التفصيلية القادمة، احتفظ بأبعاد التقييم هذه في ذهنك — فهي ستقودك نحو التشكيل الذي يقدّم أفضل أداء لمطابقتك المحددة.

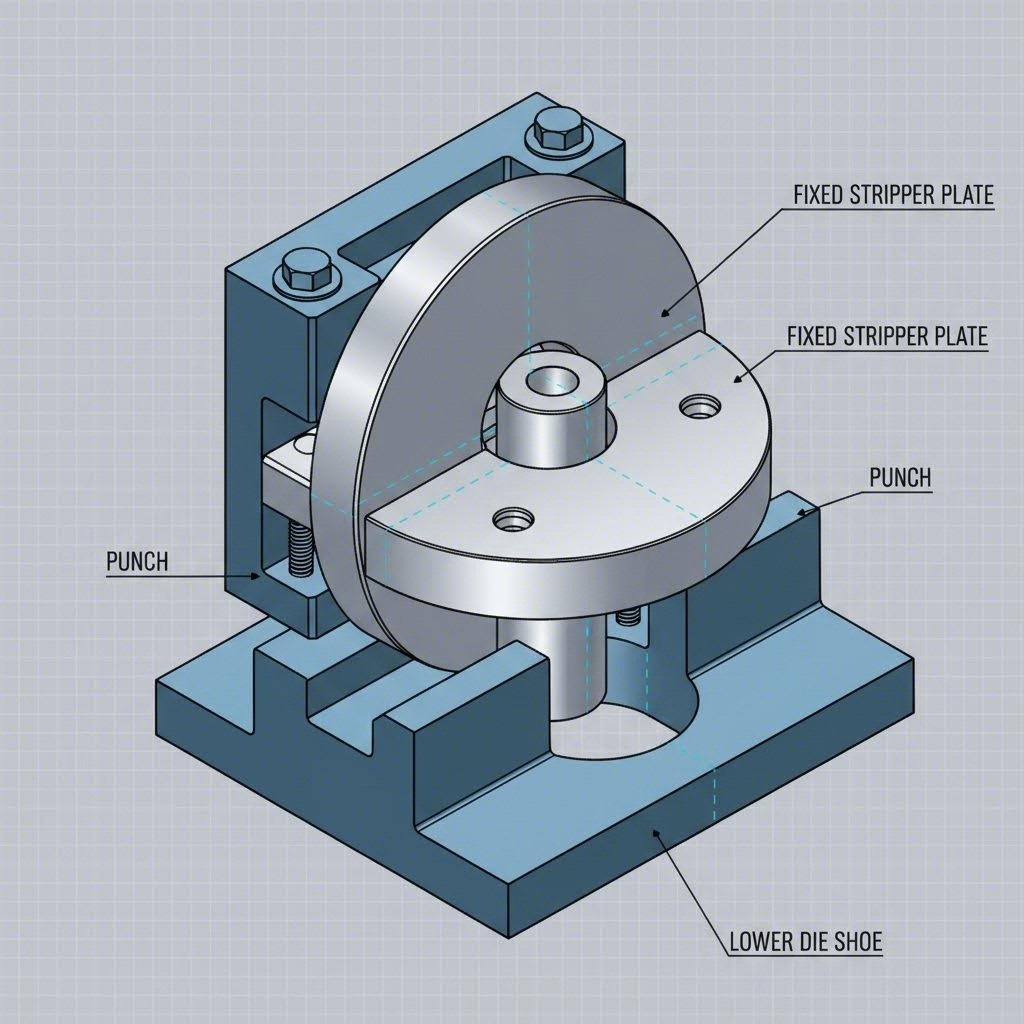

ألواح القشّاعة الثابتة من أجل الاستقرار والكفاءة في التكلفة

الآن وقد فهمت إطار التقييم، دعونا نفحص أول منافس لنا في مقارنة لوحة الطرد الثابتة مقابل العائمة. تمثل لوحات الطرد الثابتة النهج الأساسي لإخراج القطع، وهي فلسفة تصميم تُعلي من أهمية البساطة والصلابة والأداء المتسق ضمن نطاقات تطبيقات محددة.

عندما تتطلب عملية الختم الخاصة بك سلوكًا يمكن التنبؤ به وأدوات اقتصادية من حيث التكلفة، فإن أجهزة الطرد الثابتة غالبًا ما تكون الخيار الذكي. ولكن فهم الطريقة الدقيقة التي تعمل بها—وأماكن تفوقها—هو ما يميز بين تصاميم القوالب الناجحة وتلك التي تعاني من مشكلات.

كيف تحقق أجهزة الطرد الثابتة أداءً متسقًا

تُثبت لوحات الطرد الثابتة بشكل صلب على حذاء القالب أو وحدة حامل الرأس، مما يحافظ على موقع ثابت بالنسبة لمكونات القالب طوال دورة الضغط. وعلى عكس نظيراتها المزودة بنوابض، لا تتحرك هذه اللوحات بشكل مستقل، بل تعتمد على دورة الضغط نفسها لفصل المادة عن الرؤوس.

يؤدي هذا التصميم الصلب للتركيب إلى خلق عدة خصائص أداء ستلاحظها فورًا:

• توجيه المثقب: توفر اللوحة سطح مرجعي مستقر يوجه المثاقب التوجيهية لتثبيتها على لوحات النزوع، مع الحفاظ على المحاذاة طوال عمليات التشغيل عالية السرعة
• الفجوات المتسقة: وبعدم وجود متغيرات انحناء النوابض، تبقى الفجوة بين المثقب ولوحة النزوع ثابتة، مما يضمن عملية نزوع موحدة
• مقاومة الاهتزاز: الاتصال الصلب بهيكل القالب يعمل على تقليل الاهتزازات التشغيلية التي قد تؤثر على جودة القطعة

عند العمل مع مثاقب توجيهية مستقيمة لوحات النزوع، يضمن التكوين الثابت لهذه مكونات المحاذاة الحرجة أن تظل في وضع دقيق. وتبين أن هذه الاستقرار له قيمة خاصة في تطبيقات القوالب التقدمية حيث يمكن أن تتراكم سوء المحاذاة عبر محطات متعددة.

التطبيقات المثالية لألواح النزوع الثابتة

تلمع الشريطات الثابتة أكثر في التطبيقات التي تتطابق مع نقاط قوتها الجوهرية. فكّر في هذا التصميم عندما يشمل مشروعك:

• المواد ذات العيارة الرقيقة: الخام الذي يقل سمكه عن 1.5 مم عادةً ما يُزيل النطاق بوضوح دون الحاجة إلى الضغط الخاضع للتحكم الذي توفره التصاميم العائمة
• ختم عالي السرعة: تستفيد العمليات التي تتجاوز 400 ضربة في الدقيقة من تقليل الأجزاء المتحركة والسلوك المتسق
• مكونات إلكترونيات دقيقة: إطارات المخار، طرفي الموصلات، والأجزاء المصمطة المصغرة تتطلب الاستقرار الذي تقدمه الألواح الثابتة
• مكونات السيارات ذات العيارة الرقيقة: الدعائم، المشابك، والعناصر الهيكلية الصغيرة من خام الفولاذ أو الألومنيوم الرقيق
• عمليات التفريغ البسيطة: قوالب محطة واحدة ذات هندسة بسيطة حيث يكون سلوك المادة متوقعاً

النمط الرئيسي هنا؟ تُظهر صفائح الانتزاع الثابتة أداءً ممتازاً عندما تكون سماكة المادة ضمن نطاق يمكن التحكم فيه، ويظل تفاعل المثقب مع المادة متوقعاً. وهي فعالة بشكل خاص عندما يكون تماس سطح الانتزاع العلوي ضئيلاً ومتحكمًا به.

تحليل إيجابيات وسلبيات صفيحة الانتزاع الثابتة

كل قرار في تصنيع الأدوات يتضمن مقايضات. فيما يلي تقييم صادق لما تقدمه لك صفيحة الانتزاع الثابتة في تصميم القالب الخاص بك:

المزايا

• تكلفة أولية أقل: تؤدي البنية الأبسط إلى تقليل نفقات التصنيع — غالبًا ما تكون أقل بنسبة 20-30٪ من التصاميم العائمة المكافئة
• تصميم وأعمال تركيب أبسط: يعني وجود عدد أقل من المكونات إجراء الإعداد بشكل أسرع، وسهولة أكبر في استكشاف الأخطاء وإصلاحها، وتقليل أخطاء التجميع
• متطلبات صيانة ضئيلة: لا توجد نوابض تتعرض للتآكل، ولا آليات ضبط تحتاج إلى معايرة، ولا أجزاء متحركة تحتاج إلى تشحيم
• أداء ممتاز على المواد الرقيقة: يوفر تقشيرًا موثوقًا للمواد التي لا تكون فيها القوة المنضبطة أمرًا حاسمًا
• عمر خدمة أطول: وبما أن عدد مكونات التآكل أقل، فإن الألواح الثابتة المصممة بشكل مناسب غالبًا ما تكون أطول عمرًا من نظيراتها العائمة
• سلوك ثابت من دورة إلى أخرى: يلغي المتغيرات الناتجة عن تدهور النوابض أو انحراف الضبط

العيوب

• مدى محدود لسمك المادة: يواجه صعوبة في التعامل مع المواد السميكة حيث تصبح ضغوط التقشير المنضبط ضرورية
• أقل تسامحًا مع عدم اتساق المثقب: بدون مرونة نابضية، ينتقل عدم المحاذاة البسيط مباشرة إلى مكونات المثقب والقالب
• لا يمتلك إمكانية التقشير المسبق: لا يمكنه تثبيت المادة قبل دخول المثقب، مما يحد من استخدامه في عمليات التشكيل المعقدة
• انخفاض القابلية للتكيف: صعوبة ضبط سلوك الانتزاع بعد اكتمال بناء القالب
• تحديات ارتداد المادة: قد تتسبب المواد السميكة في انحراف المثاقب دون وجود القوة المعاكسة التي توفرها التصاميم العائمة

تمثل ألواح الانتزاع الثابتة حلاً بنسبة 80/20 في تصميم القوالب — حيث تعالج 80% من التطبيقات بجزء بسيط من التعقيد. والمفتاح هو التعرف على ما إذا كان تطبيقك يقع ضمن هذه النسبة العظمى.

عند تحديد ألواح الانتزاع الثابتة، فإن اختيار المادة له أهمية كبيرة. توفر فولاذ الأدوات مثل D2 مقاومة ممتازة للتآكل في التطبيقات عالية الحجم، في حين يُعد OHNS (فولاذ غير قابل للانكماش ويُصلد بالزيت) بديلاً اقتصاديًا لدورات الإنتاج المعتدلة. وعادةً ما يتراوح معامل الصلابة بين 58-62 هيرسي للمستوى السطحي للوحة الانتزاع، مما يضمن المتانة دون الهشاشة الزائدة.

إن فهم هذه الخصائص يضعك في موقف يسمح لك باتخاذ قرار مدروس، أو التعرّف على اللحظة التي تتطلب فيها تطبيقاتك إمكانيات إضافية توفرها ألواح القشط العائمة.

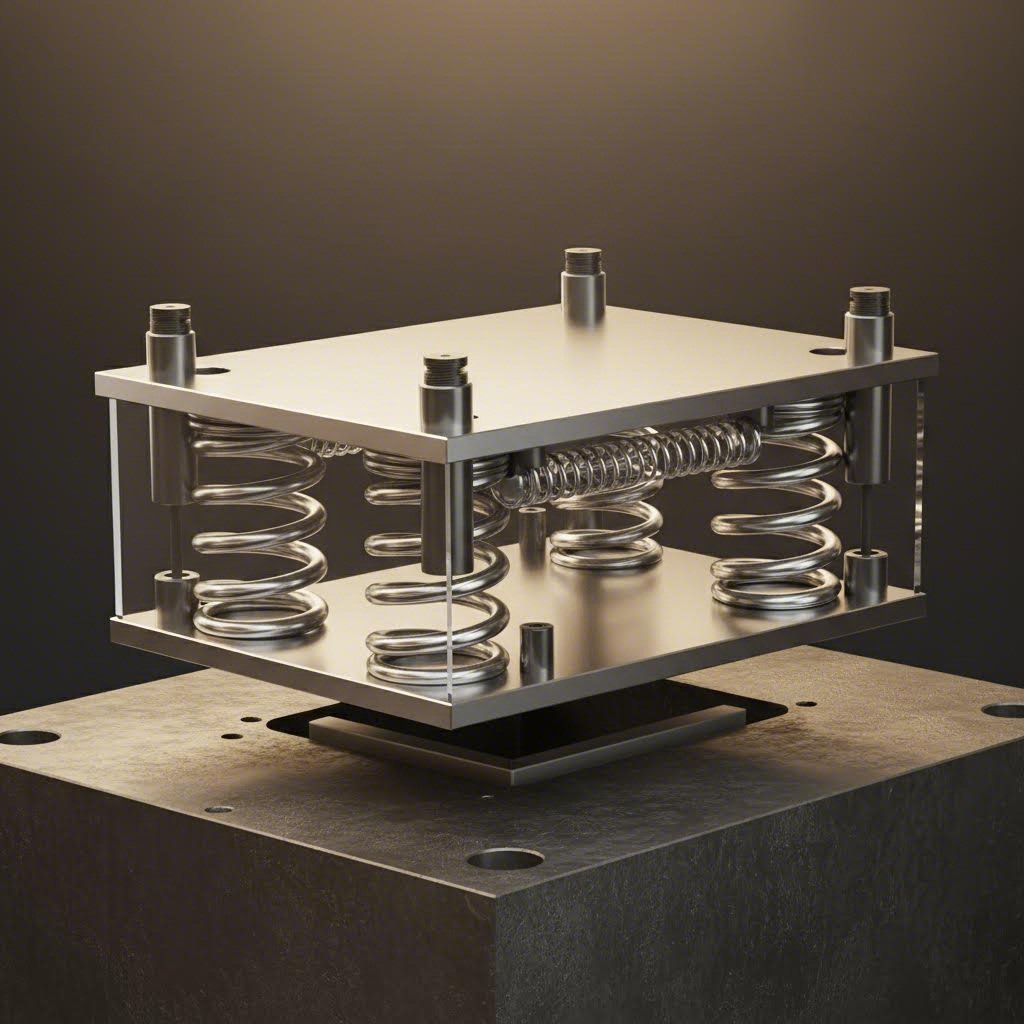

ألواح قشط عائمة للحصول على أقصى درجات المرونة

ماذا يحدث عندما تتجاوز تطبيقاتك الحدود المريحة لألواح القشط الثابتة؟ عندما تزداد سماكة المادة، أو تصبح هندسة القطعة معقدة، أو تشتد متطلبات الدقة، فستحتاج إلى حل أكثر تطوراً. هنا تأتي ألواح القشط العائمة — وهي تعمل بواسطة النوابض وتُعدّ الخيار الأمثل للتعامل مع تطبيقات الختم الصعبة التي تفشل فيها البدائل الثابتة.

تمثل ألواح القشط العائمة الفئة الأعلى في مقارنة ألواح القشط الثابتة مقابل العائمة، حيث توفر تسليط قوة خاضع للتحكم وقدرة على التكيّف، مما يحوّل عمليات القوالب الصعبة إلى عمليات إنتاج موثوقة.

دقة تعتمد على نوابض لتطبيقات صعبة

على عكس الصفائح الثابتة، تُركب صفيحات النطّاط العائمة على نوابض أو عناصر مرنة أخرى تسمح بحركة عمودية مستقلة. هذا الاختلاف الظاهري البسيط يُغيّر جوهريًا طريقة تفاعل النطّاط مع مادة القطعة العمل.

إليك كيف يعمل التصميم المُحفّز بنوابض عمليًا:

• التواصل قبل الإدخاع: أثناء نزول المطابقة، تتواصل الصفيحة العائمة مع المادة وتحجزها قبل أن تُدخل السكاكير—مما يُثبت القطعة العمل ويُمكّن من قطع أنظف
• الضغط الخاضع للتحكم أثناء الثقب: تنضغط النوابض عندما تخترق السكاكير، مع الحفاظ على قوة هبوطية ثابتة على المادة طوال م Stroke القطع
• النطّاط النشط أثناء العودة: أثناء الش stroke الصاعد، تدفع قوة النابض بنشاط المادة بعيدًا عن السكاكير بدل الاعتماد فقط على الجاذبية والاحتكاك
• التعويض التلقائي للتلاشي: يُتيح التصميم المُحمّل بنوابض التعويض عن التلاشي البسيط في السكاكير دون الحاجة لتعديل القالب

تلعب مثبتات صفيحة النزاع دورًا حيويًا في هذا النظام، حيث تُثبّت الزنبركات في مكانها مع السماح بالحركة المناسبة للانضغاط. ويجب أن تتحمل هذه المكونات ملايين الدورات دون أن تترهل أو تفشل، مما يجعل اختيار مثبت عالي الجودة أمرًا أساسيًا لضمان الموثوقية على المدى الطويل.

السر يكمن في توصيل الضغط المنضبط. فبينما توفر الألواح الثابتة علاقة واحدة ثابتة مع المادة، فإن التصاميم العائمة تُنشئ تفاعلًا ديناميكيًا يتكيّف مع تغيرات المادة وظروف المثقب والمتطلبات التشغيلية.

عندما تتفوق صفيحة النزاع العائمة على البدائل الثابتة

تستدعي بعض التطبيقات استخدام صفيحة نزاع عائمة بشكل شبه إلزامي. فإذا كان مشروعك ينتمي إلى أي من هذه السيناريوهات، فإن الاستثمار الإضافي غالبًا ما يُترجم إلى جودة وإنتاجية أعلى:

• معالجة المواد السميكة: تتطلب المواد التي تزيد سماكتها عن 1.5 مم قوة منظمة تمنع رفع المادة وتضمن اختراق المثقب بالكامل
• عمليات القوالب التقدمية: تستفيد القوالب متعددة المحطات من الألواح العائمة التي تتحكم في المادة، مما يحافظ على التسجيل عبر العمليات المتسلسلة
• منع سحب الكتل: يقلل الضغط النشط لأسفل أثناء الإزالة بشكل كبير من احتمالية سحب الكتل عائدة خلال القالب
• تحديد دقيق لموقع القطعة: تسمح ألواح الإزالة القابلة للتعديل بضبط ضغط احتواء المادة بدقة للتطبيقات التي تتطلب تحملات موضعية ضيقة
• ظروف متغيرة للمواد: عند معالجة مواد ذات تباين في السُمك أو أفران مختلفة من حيث الصلابة، فإن المطاطية النابضية تستوعب هذه التغيرات
• هندسات قطع معقدة: تستفيد القطع ذات الميزات المشكلة، أو المناطق المسحوبة، أو الأشكال المحيطية المعقدة من التعامل المنضبط مع المادة

فكر في استخدام ألواح النزاع العائمة في تطبيقات قوالب الحقن — فهي تؤدي وظيفة مماثلة، حيث تعتمد على قوة النوابض لإخراج القطع بوضوح من هندسات التجويف المعقدة. يمكن تطبيق المبدأ الأساسي مباشرةً في ختم المعادن: إن تطبيق القوة بشكل مضبوط يحل المشكلات التي لا تستطيع الأنظمة الصلبة معالجتها.

مزايا وقيود النزاع العائم

يتطلب اتخاذ قرار مدروس تقييماً صادقاً لكل من نقاط القوة والقيود. توفر ألواح النزاع العائمة مزايا جذابة — ولكنها ليست خالية من التنازلات.

المزايا

• تحكم متفوق في القطعة: تبقى المادة في وضع ثابت طوال حركة المثقب، مما يمنع الانزياح الذي يتسبب في التغيرات البعدية
• تتعامل بكفاءة مع المواد السميكة: تقاوم قوة النابض ظاهرة ارتداد المادة والقوى الرافعة التي تفوق قدرة الألواح الثابتة
• تقلل بشكل كبير من سحب الشظايا: تحافظ الضغط الفعّال للنزاع على الشظايا داخل فتحة القالب بدلاً من سحبها عائدة مع المثقب
• تتكيف مع تآكل المثاقب: مع ت blunt حافة القطع، يحافظ الت compliance النابض على فك فعال دون الحاجة إلى تعديل فوري
• تسلم القوة القابلة للتعديل: يسمح ضبط ما قبل تحميل النابض واختياره بتعديل قوة الفك وفقًا لمتطلبات التطبيق المحددة
• يحمي القوالب من الت hư: يقلل الانخراط الخاضع للرقابة مع المادة من التحميل الجانبي الذي قد يؤدي إلى كسر أو تشق حافة القطع
• يحسن جودة الحافة: يقلل تثبيت المادة بشكل مناسب من تشكيل البار وتشويه حول الميزات المثقبة

العيوب

• تكلفة أولية أعلى: تؤدي متطلبات النوابض، والمشابك، والتشغيل الدقيق إلى زيادة الاستثمار الأولي في الأدوات
• يتطلب صيانة النوابض: تتعب النوابض الضغطية مع مرور الوقت، مما يستدعي فحص دوري واستبدالها
• إعداد أكثر تعقيدًا: يتطلب ضبط الحمل المسبق للزنبرك والسفر مُعدِّين محترفين وأوقات إعداد أطول
• نقاط تآكل إضافية: تُدخل جيوب الزنبركات، والدبابيس التوجيهية، وأسطح الاحتفاظ مكونات تتطلب مراقبة مستمرة
• احتمالية حدوث عدم اتساق: يمكن أن تؤدي الزنبركات البالية أو غير المتطابقة إلى قوة نزع غير متساوية عبر سطح اللوحة
• زيادة في ارتفاع القالب: تزيد متطلبات سفر الزنبرك من ارتفاع كومة القالب الكلية، مما قد يحد من توافقه مع المكبس

يُعد اختيار الزنبرك المناسب أمرًا بالغ الأهمية لنجاح لوحة النزع العائمة. يجب أن تُزوِّد الزنبركات قوة كافية طوال نطاق عملها مع القدرة على تحمل ملايين دورات الانضغاط — وهي توازنة تتطلب هندسة دقيقة بدلًا من تحديدات عشوائية.

عند تحديد ألواح القشط العائمة، يجب إيلاء اهتمام خاص لحسابات قوة النابض. يجب أن تكون قوة القشط كافية للتغلب على تمسك المادة بالق punch بالإضافة إلى أي تأثيرات شفط، مع الحفاظ على لطفها بما يكفي لتجنب تشويه القطعة. ويعتمد هذا الحساب على نوع المادة وسمكها ومحيط الق punch والفراغ القطع—وهي متغيرات فريدة لكل تطبيق. بدلاً من تطبيق صيغ عامة، ينبغي التشاور مع مهندسي القوالب ذوي الخبرة أو مصنعي النوابض الذين يمكنهم تقييم متطلباتك المحددة.

تُثبت قابلية التعديل التي توفرها الألواح العائمة قيمتها الكبيرة خاصة أثناء اختبار القالب وتحسين الإنتاج. إذا لم تكن أداء القشط دقيقًا تمامًا، يمكنك تعديل ما قبل تحميل النابض أو تغيير معدلات النابض دون الحاجة إلى تعديلات كبيرة في القالب—مرونة لا يمكن للألواح الثابتة مجاراتها إطلاقًا.

بعد التحقق من كل من الخيارات الثابتة والعائمة بشكل كامل، فأنت الآن مستعد لاستكشاف كيف ترفع القدرات الهندسية المتقدمة بأداء لوح القشط إلى مستوى أعلى.

حلول ألواح النزاع المُصممة بدقة لتحقيق التميز في صناعة السيارات

لقد رأيت الآن كيف تحقق ألواح النزاع الثابتة كفاءة من حيث التكلفة بالنسبة للمواد الرقيقة، وكيف تتعامل التصاميم العائمة مع التطبيقات الصعبة للمواد السميكة. ولكن ماذا يحدث عندما يتطلب مشروعك الأفضل من كلا العالمين؟ عندما تطالب شركات تصنيع المعدات الأصلية للسيارات بقطع خالية تمامًا من العيوب، وتصبح التحملات دقيقة على مستوى الميكرون، وتتزايد أحجام الإنتاج لتصل إلى ملايين القطع — فإن الطرق القياسية تصل إلى حدودها.

هنا تأتي حلول ألواح النزاع المُصممة بدقة لتدخل المشهد. إن تصميم القوالب الحديث يجمع بين تقنيات المحاكاة المتقدمة، وعمليات التصنيع المعتمدة، ومنهجيات التصميم الخبيرة لإنشاء أنظمة نزاع مُحسّنة وفقًا لمتطلبات التطبيق المحددة. سواء كنت بحاجة إلى لوحة نزاع قوالب الحقن لمكونات بلاستيكية أو لوحة نزاع قالب ختم للمكونات المعدنية، فإن مبادئ الهندسة التي تقود التميز تبقى متسقة دائمًا.

التميز الهندسي في تصميم لوح النزاع الحديث

ما الذي يفرق بين أداء لوحة النزوع الكافي ونتائج استثنائية؟ تكمن الإجابة في فهم أن كل تطبيق يطرح متطلبات فريدة. تختلف خصائص المواد بين الموردين. وتؤدي هندسات الأجزاء إلى تركز إجهادات محلية. ويؤثر معدل الإنتاج على السلوك الحراري. ويأخذ الهندسيون الخبراء هذه المتغيرات بعين الاعتبار من خلال تحليل منهجي بدلاً من مواصفات عامة.

فكّر فيما تعنيه لوحة النزاع في سياقات القولبة بالحقن: يجب أن تتحمل التغيرات الحرارية، وتقاوم البلى الناتج عن البوليمرات المملوءة، وتوفر قوة نزح متسقة عبر سطح الجزء. أما لوحات النزوع في ختم المعادن فتواجه تحديات مختلفة: أحمال صدمية عالية التواتر، وتلامس مواد كاشطة، ومتطلبات محاذاة دقيقة. ويتعامل المهندسون المحترفون للأدوات مع هذه المتطلبات الخاصة بالتطبيق من خلال:

• تحسين اختيار المادة: مطابقة درجات فولاذ الأداة لأنماط البلى المحددة، وظروف الأحمال، ومتطلبات تشطيب السطح
• التحليل الهندسي: تقييم توزيع قوة الشد عبر محيطات الأجزاء المعقدة لمنع التحميل المفرط في مناطق معينة
• إدارة الحرارة: مراعاة توليد الحرارة أثناء العمليات عالية السرعة التي تؤثر على الفجوات وسلوك المواد
• تخطيط الدمج: تصميم أنظمة دفع تعمل بتناغم مع مكونات القالب الأخرى لتحقيق أداء شامل مثالي

إن نهج لوحة الدفع في تصميم قوالب الحقن يوفر دروسًا قيمة لتطبيقات الختم. يستخدم مصممو القوالب أدوات المحاكاة بشكل روتيني للتنبؤ بسلوك الإخراج قبل قص الفولاذ — وهي منهجية يتبنى المهندسون المتخصصون في قوالب الختم التقدمية استخدامها بشكل متزايد لمواجهة تحديات لوحات الدفع المعقدة.

كيف تُحسّن محاكاة الهندسة بمساعدة الحاسوب أداء نظام الدفع

يبدو الأمر معقدًا؟ لا يجب أن يكون كذلك. إن محاكاة الهندسة بمساعدة الحاسوب (CAE) تحوّل عملية تحسين لوحة الدفع من تخمين إلى علم. قبل بدء التصنيع، يمكن للمهندسين اختبار تجارب افتراضية لمختلف التكوينات، والتنبؤ بالمشاكل المحتملة، وتحسين التصاميم لتحقيق أفضل أداء

يُعالج المحاكاة بمساعدة الحاسوب (CAE) أسئلة حرجة لا يمكن للأساليب التقليدية الإجابة عنها بشكل موثوق:

• رسم توزيع القوى: يُظهر توصيل القوى الناتجة عن الشد عبر سطح اللوحة المناطق التي تحتاج إلى تعزيز أو تخفيف
• تحليل الانحراف: يحدد التتنبؤ بالانحراف للوحة تحت الحمل التصاميم التي تحافظ على الفجوات الحرجة طوال م stroke المطابعة
• تحسين معدل النابض: بالنسبة للتصاميم العائمة، تساعد المحاكاة في تحديد تركيبات النابض التي توفر قوة متسقة عبر المدى الوظيفي
• التنبؤ بالبلى: يوجه تحديد مناطق البلى العالية قرارات المعالجة السطحية والتخطيط للصيانة
• نمذجة الت_effects الحرارية: يفهم التغيرات البعدية الناتجة عن درجات الحرارة ويمنع مشكلات التخليص أثناء الإنتاج

تستفيد شركات مثل Shaoyi من محاكاة CAE المتقدمة لتحسين تصاميم ألواح الشد قبل الشروع في تصنيع القوالب. ويُمكّن هذا الأسلوب من اكتشاف المشكلات المحتملة في مرحلة مبكرة—عندما تكون تكلفة التعديلات قروشًا بدلاً من الدولارات—ويسرع من عملية الانتقال من المفهوم إلى القوالب الجاهزة للإنتاج.

يُثبت الأسلوب القائم على المحاكاة قيمته الكبيرة خاصة عند تقييم قرار استخدام لوحة شد ثابتة أو عائمة. فبدلًا من الاعتماد فقط على قواعد قائمة على الخبرة، يمكن للمهندسين نمذجة كلا التكوينين لتطبيق معين ومقارنة الأداء المتوقع بشكل موضوعي. وفي بعض الأحيان يُظهر التحليل أن لوحة ثابتة مصممة جيدًا يمكنها التعامل مع تطبيق كان يُخصص تقليديًا للتصاميم العائمة—أو العكس بالعكس.

التصنيع الدقيق للحصول على نتائج خالية من العيوب

حتى أكثر التصاميم تطورًا لا تُقدِّم شيئًا بدون تصنيع دقيق يُحييها. إن التطبيقات الخاصة بالسيارات تتطلب بشكل خاص قدرات إنتاجية تُنتج باستمرار أدوات تلبي مواصفات ضيقة بدقة. وهنا تكمن أهمية الشهادات مثل IATF 16949، التي تصبح ذات معنى حقيقي بدلًا من كونها مجرد زينة.

تشير شهادة IATF 16949 إلى نظام إدارة الجودة المصمَّم خصيصًا وفقًا لمتطلبات سلسلة توريد صناعة السيارات. وفي حالة تصنيع ألواح القشط، فإن هذا يعني:

• ضوابط العمليات الموثقة: كل خطوة في عملية التصنيع تتبع إجراءات تم التحقق منها وتضمن إمكانية التكرار
• اعتماد نظام القياس: يخضع معدات الفحص لمعايرة منتظمة والتحقق من قدرتها
• قابلية التتبع: تربط شهادات المواد وسجلات المعالجة المكونات النهائية بالمواد المصدرة
• التحسين المستمر: يؤدي التحليل المنظم لبيانات الجودة إلى تحسين مستمر للعملية

عندما تؤثر دقة لوحة النزوع بشكل مباشر على جودة القطعة — وتعقب شركات تصنيع السيارات الأصلية العيوب عبر سلسلة التوريد — تصبح ضوابط التصنيع هذه ضرورية بدلاً من أن تكون اختيارية. فعلى سبيل المثال، يتطلب تشطيب لوحة نزوع بالطلاء الفضي تحضيرًا سطحيًا متسقًا والتحكم في سمك الطلاء، وهي أمور لا يمكن تحقيقها إلا من خلال عمليات تصنيع منضبطة.

غالبًا ما يعود الفرق بين أداء لوحة النزوع المقبول وأدائها الاستثنائي إلى دقة التصنيع — أي القدرة على إنتاج مكونات تتطابق باستمرار مع النية التصميمية ضمن نطاق ميكرونات بدلًا من أعشار الميكرون.

تجمع خدمات الهندسة الاحترافية للأدوات هذه القدرات — محاكاة CAE، والتصنيع المعتمد، والخبرة في التطبيق — لتقدم حلول لوحات النزاع المُحسّنة وفقًا لمتطلبات محددة. ويُجسّد فريق هندسة شاويي هذا النهج المتكامل، حيث يقدّم نماذج أولية سريعة في غضون 5 أيام فقط، ويحقق معدل قبول أولي بنسبة 93٪ من خلال منهجية التصميم القائمة على المحاكاة. إنهم التصميم الشامل للقوالب والقدرات الت fabrication يخدم تطبيقات السيارات الصارمة التي تتطلب هندسة خبيرة لكل من التصميمات الثابتة والمنتفحة للوحة النزاع لتلبية معايير المصنّع الأصلي (OEM).

تشمل الفوائد الرئيسية للشراكة مع متخصصي هندسة الأدوات الدقيقة:

• قدرات النموذج الأول السريع: تسريع الجداول الزمنية للتطوير من خلال أدوات سريعة للحصول على اختبارات التحقق
• معدلات قبول أولية عالية: تقليل التصميمات المُثبتة بالمحاكاة للتكرارات في التجارب وتسريع إطلاق الإنتاج
• أدوات وفق معايير المصنّع الأصلي (OEM): تلبية متطلبات التوثيق والجودة والتتبع التي يطلبها عملاء قطاع السيارات
• تحسين مخصص حسب التطبيق: استفد من الخبرة الهندسية التي تُطابق تصاميم ألواح الانتزاع مع متطلباتك الفريدة

سواء كان تطبيقك يتطلب معالجة سطحية للوحة انتزاع بالكروم لمقاومة التآكل أو تصلبًا خاصًا للمواد الكاشطة، فإن الهندسة الدقيقة تضمن أداء الأدوات المصنعة كما هو مقصود من أول قطعة وحتى نهاية عمر الإنتاج.

وبما أن التميز الهندسي يشكل الأساس لأداء مثالي لألواح الانتزاع، فلننظر الآن في المكونات والملحقات الأساسية التي تكمل النظام.

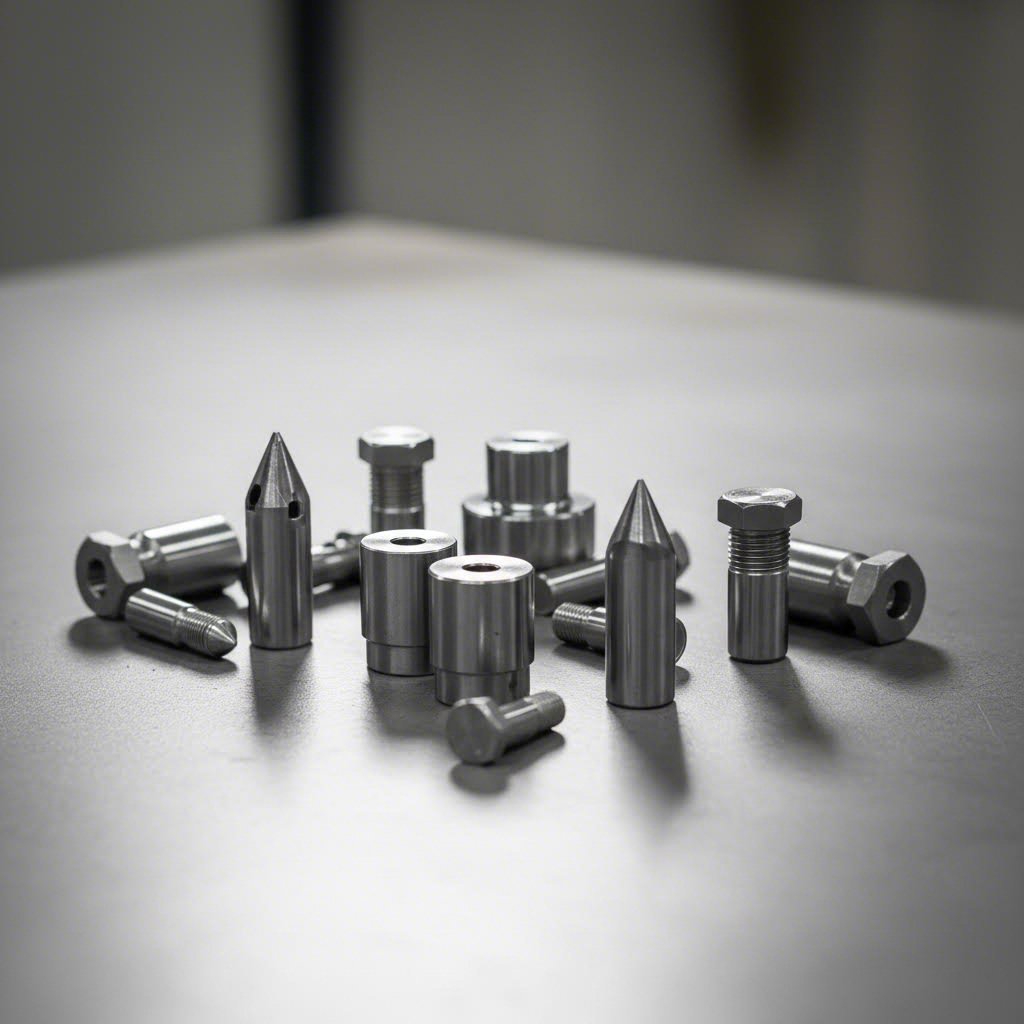

المكونات والملحقات الأساسية لألواح الانتزاع

إن اختيارك لوح الانتزاع الخاص بك—سواء كان ثابتًا أو عائمًا—يمثل جزءًا فقط من النظام الكامل. حيث تؤثر المكونات المحيطة بهذا اللوح تأثيرًا كبيرًا على أداء القالب بشكل عام، وعمر الأداة، وجودة القطعة. تعمل المسامير التوجيهية، وحوامل الزنبركات، ومسامير لوح الانتزاع معًا مع تصميم اللوح الذي اخترته لإنشاء نظام انتزاع موثوق.

فكّر في الأمر بهذه الطريقة: حتى لوحة القالب العائمة الأفضل جودةً ستعمل بشكل غير مرضٍ إذا تم دمجها مع رؤوس توجيه غير كافية أو نوابض غير مناسبة. إن فهم هذه المكونات الداعمة يساعدك على بناء أنظمة كاملة بدلاً من حلول منفصلة.

اختيار رؤوس التوجيه لأنظمة لوحات القالب

تلعب رؤوس التوجيه وظيفة حيوية تتجاوز مجرد إحداث ثقوب. تعمل هذه المكونات الدقيقة على الحفاظ على تسجيل الشريط طوال عمليات القالب التقدمي، مما يضمن أن كل محطة تتلامس مع القطعة بدقة في الموضع الصحيح تمامًا. وعند اختيار رؤوس توجيه كاربايد لتثبيتها على لوحات القالب، فإنك تستثمر في دقة المحاذاة التي تتراكم عبر كل محطات القالب.

يجب أن تستوفي رؤوس التوجيه المستقيمة الخاصة بلوحات القالب متطلبات صارمة:

• الانضباط المركزي: يجب أن يكون قطر الرأس متطابقًا تمامًا مع الجذع ضمن حدود الميكرونات لمنع أخطاء التموضع التراكمية
• نهاية السطح: تقلل أسطح الرؤوس الناعمة من الاحتكاك أثناء تقدم الشريط وتُقلّص البلى في ثقوب التوجيه
• الصلابة: يجب أن تقاوم نصيحة المحاولة التآكل الناتج عن التلامس المتكرر مع المادة مع الحفاظ على الثبات البُعدي
• دقة الطول: يضمن عمق إدخال المحاولة المناسب أن الشريط يتم تحديد موقعه قبل أن تتلامس مثاقب القص مع المادة

يستحق العلاقة بين إدخال مثقاب المحاولة ونوع لوحة الجارف اهتمامًا دقيقًا. في تصاميم الجارف الثابتة، يجب أن تدخل المحاورات في الشريط بالكامل قبل أن تخترق مثاقب القص سطح اللوحة. أما الجارفات العائمة فتوفر مرونة أكبر — حيث تحتفظ اللوحة المرتدة بمقبض نابضي بالمادة بينما تقوم المحاور بتحديد الموقع، مما يخلق تسلسل إدخال خاضع للرقابة ويقلل من خطر الخطأ في التموضع.

المكونات الحرجة التي تعزز أداء لوحة الجارف

بالإضافة إلى مثاقب المحاولة، هناك عدة فئات من المكونات تؤثر على كفاءة نظام لوحة الجارف طوال عمر الإنتاج:

• خيارات حامل الزنبرك: تُثبت هذه المكونات نوابض الضغط في تطبيقات القالب العائم. تحافظ الأجزاء الاحتفاظية عالية الجودة على وضع النابض طوال ملايين الدورات، مما يمنع الترخي أو عدم المحاذاة الذي يؤدي إلى قوة تقشير غير متساوية. فكّر في استخدام أجزاء احتفاظية بتصميم كتف لتثبيت دقيق لموقع النابض، أو تصاميم برأس مقبسي للوصول السهل إلى التعديل.
• تكوينات مسمار القالب: يجب أن تكون المسامير التي تربط الألواح العائمة بمكونات القالب متزنة من حيث القوة والقابلية للتعديل. تتيح التصاميم ذات الخيوط الدقيقة التحكم الدقيق في الحمل المسبق، في حين توفر الخيوط القياسية استبدالاً أسهل. ويؤثر اختيار مادة المسمار — من الفولاذ السبائكي القياسي إلى الدرجات الممتازة — على عمر التعب تحت الأحمال الدورية.
• أنظمة دبابيس التوجيه والبطانات: من شأن التوجيه السليم للألواح أن يمنع الحركة الجانبية التي تسبب احتكاك لوحة القالب مع سطح الجزء العلوي. تحافظ دبابيس التوجيه المصنوعة بدقة مع بطانات عالية الجودة على المحاذاة حتى مع تراكم البلى.
• الألواح الحافظة وكتل الدعم: تُوزع مكونات الدعم هذه قوى الشد عبر سطح اللوحة، مما يمنع الانحراف الموضعي الذي يؤثر على جودة القطعة.

مسافة حركة المثقب — طول الشوط الذي يتحرك فيه المثقب بعد لوحة النازع — تؤثر بشكل كبير على اختيار المكونات. يتطلب السفر الأطول للمثقب إرشادًا أكثر متانةً للدليل التوجيهي وسعة حركة ربيع أكبر في التصاميم العائمة. عندما تلامس لوحة نازع المثقب السطح العلوي أثناء عدم المحاذاة، فإن كلا المكونين يتعرضان لارتداء متسارع.

مقارنة بين مثاقب الدليل الكاربايد والقياسية

أحد أكثر القرارات المتعلقة بالمكونات تأثيرًا هي اختيار مادة مثقاب الدليل. إن الاختيار بين أدلة الكاربايد وأدلة الفولاذ الأداة القياسي يؤثر على عمر الأداة، وفترات الصيانة، والتكاليف التشغيلية طويلة الأمد.

الخصائص	مثاقب دليل مستقيمة من الكاربايد	أدلّة فولاذ أداة قياسية
مقاومة التآكل	ممتازة — تحافظ على القطر خلال ملايين الدورات	جيدة — الاستهلاك التدريجي يتطلب استبدالًا دوريًا
التكلفة الأولية	أعلى بـ 3-5 مرات من البدائل القياسية	استثمار أولي أقل
أفضل التطبيقات	إنتاج بكميات كبيرة، مواد كاشطة، تسامحات ضيقة	كميات معتدلة، مواد غير كاشطة، تسامحات قياسية
خطر الكسر	المتطلبات الأعلى من الهشاشة تتطلب معالجة دقيقة	أكثر تحملاً للصدمات وسوء المحاذاة
إمكانية إعادة الطحن	محدودة — يتم استبدالها عادةً بدلاً من إعادة الطحن	إعادة الطحن عدة مرات تمدد العمر الافتراضي

توفر مثاقب الكاربايد المستقيمة ذات الساق الثابتة للتركيب على ألواح النطاط مزايا مقنعة في التطبيقات الصعبة. عند معالجة المواد الكاشطة مثل الفولاذ المقاوم للصدأ أو الفولاذ السيليكوني، تحافظ مثاقب الكاربايد على قطرها الدقيق لفترة أطول بكثير مقارنة بالبدائل القياسية. بالنسبة للعمليات التي تعمل بنظام الثلاث ورديات مع الحد الأدنى من التوقف المخطط لها، فإن انخفاض تكرار الاستبدال يبرر في كثير من الأحيان الاستثمار الأولي الأعلى.

ومع ذلك، فإن هشاشة كربيد التنجستن تتطلب احترامًا كبيرًا. فالتعامل غير السليم أثناء تركيب القالب، أو الصدمة العرضية، أو سوء المحاذاة الشديد يمكن أن يؤدي إلى تكسر مثاقب كربيد فورًا، في حين قد تنجو بدائل الفولاذ الأداة من نفس الضرر مع حدوث تلف سطحي فقط. ويؤثر هذا الخصائص ليس فقط على اختيار المادة، بل أيضًا على اختيار نوع لوحة النابض: حيث يقلل تسلسل الانخراط المتحكم فيه في لوحات النابض العائمة من الحمل الناتج عن التصادم الذي يهدد مكونات كربيد.

تتراكم قرارات مستوى المكونات عبر نظام القالب الخاص بك. إذ إن الاستثمار في مثاقب كربيد عالية الجودة لتثبيتها على لوحات النابض مع إهمال جودة حامل الزنبرك يُنتج نظامًا يكون أداءه محدودًا بأضعف عناصره.

عند تحديد مثاقب التوجيه والملحقات لأنظمة لوح القشط، فكر في البيئة التشغيلية الكاملة. قم بتوحيد مستويات جودة المكونات عبر النظام، وحدّد المواد المناسبة لأحجام إنتاجك، وتأكد من أن جميع العناصر تعمل بشكل متناغم مع تصميم اللوح الثابت أو العائم الذي اخترته.

أشرطة وحلقات القشط كحلول بديلة

حتى الآن، ركزنا على قرار استخدام لوح القشط الثابت مقابل العائم — ولكن ماذا إذا لم يكن اللوح هو الحل المناسب أصلًا؟ أحيانًا لا يكون أفضل حل هو الاختيار بين التصاميم الثابتة أو العائمة، بل التراجع خطوة للوراء والإدراك بأن أشرطة القشط أو حلقات القشط قد تكون أكثر فاعلية في تطبيقك.

تحتل هذه الطرق البديلة للقشط مواقع مهمة في تصميم القوالب. وفهم الوقت الذي يتفوق فيه كل نهج يساعدك على تجنب الإفراط في هندسة التطبيقات البسيطة، مع ضمان حصول القوالب المعقدة على الحلول المناسبة.

متى تتفوق أشرطة القشط على الألواح

تخيل عملية قص بسيطة — حيث تقوم مخرطة واحدة بإنتاج أجزاء دائرية أو مستطيلة بسيطة من صفائح خام. هل تحتاج هذه العملية حقًا إلى واقي لوحي كامل مع كل تعقيداته وتكاليفه؟ في كثير من الأحيان، تكون الإجابة لا.

تقدم قضبان القص بديلاً مبسطًا للقوالب البسيطة. تُركب هذه الشرائح الضيقة المصنوعة من فولاذ أدوات مقوى عبر فتحة القالب، وتلامس القطعة من جانبي المخرطة. وعند عودة المكبس، تحتفظ القضبان بالمادة بينما تسحب المخرطة.

فكر في استخدام قضبان القص عندما تنطوي تطبيقاتك على:

• قوالب قص بسيطة: تستفيد العمليات ذات محطة واحدة وهياكل أجزاء بسيطة من انخفاض التعقيد
• أقدام مخرطة كبيرة: عندما تكون هناك حاجة إلى واقيات لوحية أوسع من المقاسات المتوفرة، فإن القضبان التي تمتد عبر فتحة القالب توفر حلاً عمليًا
• أدوات سريعة التغيير: تسمح القضبان بوصول أسرع إلى المخرطة لاستبدالها أو صقلها مقارنةً بإزالة الواقيات الكاملة
• ارتفاع قالب محدود: الملف الأدنى للقضبان يحافظ على ارتفاع الإغلاق في التطبيقات المقيدة بالضغط
• المشاريع الحساسة للتكلفة: تتطلب القضبان كمية أقل من المواد والتشغيل مقارنةً بالألواح الكاملة، مما يقلل من استثمار الأدوات

ما هو التنازل؟ توفر قضبان النزاع تحكّمًا أقل في المادة مقارنةً بالألواح. فهي تتلامس مع القطعة العمل فقط على طول خطوط ضيقة بدلاً من الامتداد عبر السطح بالكامل. بالنسبة للمواد الرقيقة أو العمليات التي لا يكون فيها تسطيح القطعة أمرًا حاسمًا، فإن هذا القيد نادرًا ما يكون مهمًا. أما في التطبيقات التي تتطلب ثباتًا دقيقًا لضبط المادة، تظل أقراص النزوع هي الخيار الأفضل.

أقراص النزع الدائرية للتطبيقات المتخصصة

ماذا عن المثاقب الدائرية التي تعمل بشكل منفصل؟ إن أقراص النزع الدائرية — والتي تُعرف أيضًا بأقراص النزع الحلزونية أو أقراص النزع الكُمّية — تحيط بشكل مركزي حول كل مثقاب على حدة، وتوفر قوة نزع محلية تمامًا حيث تكون مطلوبة.

يتميز هذا البديل لقرص النزع في سيناريوهات محددة:

• عمليات الثقب ذات المثقاب الواحد: عندما تهيمن فتحة دائرية واحدة على وظيفة القالب، فإن ماسك الحلق يوفر عملية نزع فعالة دون الحاجة إلى لوحة كاملة فوقية
• أدوات الثقب الدوارة: تستفيد محطات الثقب الفردية من أنظمة نزع مدمجة تتحرك مع كل أداة على حدة
• مثاقب ذات قطر كبير: تولد المثاقب الدائرية الكبيرة قوى نزع كبيرة تتركز في منطقة صغيرة — وتتعامل الحلقات بكفاءة مع هذه الأحمال
• التطبيقات التصنيعية المُعدَّلة: غالبًا ما يكون إضافة قدرة النزع إلى قوالب موجودة أسهل باستخدام حلقات مقارنةً بتثبيت أنظمة لوحات كاملة
• الأنواع المزودة بنوابض: يمكن تزويد مساكبات الحلق بنوابض فردية لتحقيق سلوك عائم لكل مثقاب على حدة

تُثبت مساكبات الحلق عادةً في قالب اللوحة النازعة أو الحامل بملاءمة تداخل طفيفة أو باستخدام مسامير تثبيت. ويقوم القطر الداخلي للحلقة بتوجيه المثقاب بينما يتلامس سطحها السفلي مع قطعة العمل أثناء عملية النزع. وتجعل هذه الوظيفة المزدوجة — التوجيه بالإضافة إلى النزع — الحلقات قيمة بشكل خاص للمثاقب الطويلة والرفيعة التي يسهل انحرافها.

الاختيار بين الألواح والقضبان والحلقات

كيف تحدد طريقة التقشير الأنسب لتطبيقك؟ يعتمد القرار على تعقيد القالب، وهندسة القطعة، ومتطلبات الإنتاج:

طريقة التقشير	أفضل التطبيقات	المزايا الرئيسية	القيود الرئيسية
ألواح التقشير (ثابتة/عائمة)	القوالب التقدمية، الهندسات المعقدة، الأجزاء الدقيقة	تحكم كامل في المادة، توجيه المكبس، مرونة عالية	تكلفة أعلى، تصميم أكثر تعقيدًا
قضبان التقشير	قطع بسيط، أجزاء كبيرة، قوالب سريعة التغيير	تكلفة أقل، وصول سهل للثقب، ارتفاع منخفض بحد أدنى	إمساك محدود للمادة، دقة أقل
مقشطات الحلق	ثقوب دائرية، تركيبات برجية، تطبيقات إعادة تجهيز	قوة مركّزة، توجيه الثقب، تصميم وحدات	ثقوب دائرية فقط، يتطلب إعداد فردي

عند تقييم خياراتك، اطرح هذه الأسئلة الت.guiding

• كم عدد الثقوب التي تتطلب إزالة؟ تفضّل الألواح وجودة متعددة في قرب جغرافي؛ بينما قد تناسب القضبان أو الحلقات الثقوب المعزولة
• ما هو هندسة القطعة التي أنتجها؟ تحتاج المحيطات المعقدة إلى صفائح؛ بينما الأشكال البسيطة تعمل مع القضبان أو الحلقات
• ما مدى أهمية استواء المادة؟ تؤدي متطلبات الاستواء الصارمة إلى التوجه نحو مكابس نزعة كاملة من النوع الصفائحي
• ما هو حد ميزانيتي؟ قد تفضّل الميزانيات المحدودة حلول القضبان الأبسط في التطبيقات المناسبة
• كم مرة سأقوم بتغيير القوالب؟ التغييرات المتكررة تُفضل فيها القضبان أو الحلقات لسهولة الوصول

إن أفضل حل للنزع يتناسب مع متطلبات التطبيق الفعلية، وليس الخيار الأكثر تطورًا المتاح. إن قوالب الختم البسيطة المزودة بصفائح نازعة تكون مصممة بشكل مبالغ فيه، بينما القوالب التقدمية التي تعتمد فقط على قضبان نازعة تكون مصممة بشكل ناقص.

يجمع العديد من قوالب الإنتاج بين هذه الطرق بشكل استراتيجي. فقد تستخدم قالب تقدمي صفيحة نازعة عائمة عبر معظم المحطات، مع دمج نازعات حلقية للمثاقب الكبيرة القطر المعزولة التي تولد قوى نزع استثنائية. ويُحسّن هذا النهج الهجين نظام النزع في كل محطة وفقًا لمتطلباتها الخاصة.

بعد أن أصبحت الحلول البديلة لإزالة الطبقة معروفة الآن، فأنت مستعد للمقارنة الشاملة وجهاً لوجه التي تجمع كل هذه الخيارات في إطار اختيار موحد.

المقارنة الكاملة بين لوحة الإزالة الثابتة والمنبسطة

لقد استكشفت لوحات الإزالة الثابتة، والتصاميم العائمة، والحلول المصممة بدقة، وطرق الإزالة البديلة. حان الوقت الآن لتجميع كل شيء معًا في المقارنة الشاملة التي كنت تنتظرها — التحليل الموازي الذي يُضمِّن جميع العوامل الحرجة في إرشادات اتخاذ قرارات فعّالة.

الأمر لا يتعلق بالتصريح بفوز عام. بل ستحصل بدلًا من ذلك على إطار واضح لمطابقة كل نوع من لوحات الإزالة مع متطلبات التطبيق المحددة. ويتمحور الاختيار الصحيح تمامًا حول متطلبات الإنتاج الفريدة الخاصة بك، وخصائص المادة، وأولويات الأداء.

المقارنة الشاملة وجهاً لوجه بين الثابتة والعائمة

عند تقييم قرار استخدام لوحة القالب الثابتة مقابل العائمة، هناك ستة أبعاد هي الأهم. ويعرض جدول المقارنة التالي جميع المستويات الثلاثة للحلول — المُصممة بدقة، والعائمة، والثابتة — وفقًا لهذه العوامل الحرجة في الأداء:

عامل التقييم	حلول مهندسة بدقة	لوحات القالب العائمة	لوحات القالب الثابتة
قدرة قوة الطرد	مُحسّنة من خلال محاكاة CAE حسب متطلبات التطبيق الدقيقة؛ وتتعامل مع 10-25٪ من قوة الدقمع باستخدام معايرة دقيقة	قابلة للتعديل من خلال اختيار النابض؛ وعادة ما تتعامل بكفاءة مع قوى طرد أعلى	محدودة بالقوى التي يمكن إدارتها من خلال التثبيت الصلب؛ وهي الأفضل للتطبيقات ذات القوى المنخفضة
مدى سُمك المادة	إمكانيات واسعة الطيف — من المواد الرقيقة إلى السميكة مع تحسين مخصص حسب التطبيق	متفوقة مع المواد التي تزيد عن 1.5 مم؛ وتتعامل مع الخامات السميكة التي تتطلب ضغطًا مضبوطًا	مثالية للمواد رقيقة العيار أقل من 1.5 مم؛ لكنها تواجه صعوبة مع الخامات الأسمك
متطلبات الصيانة	تمكين الصيانة التنبؤية من خلال بيانات المحاكاة؛ فترات خدمة مُحسّنة	فحص وتبديل ربيعي منتظم؛ يتطلب تعديلاً دوريًا	صيانة قليلة للغاية؛ عدد أقل من المكونات القابلة للتآكل لمراقبتها أو استبدالها
التكلفة الأولية	استثمار متميز؛ تكلفة أولية مرتفعة يتم تعويضها بتحسين الأداء	متوسطة إلى عالية؛ أعلى بنسبة 20-40% من البدائل الثابتة	أقل استثمار أولي؛ اقتصادي بالنسبة للتطبيقات المناسبة
أفضل التطبيقات	متطلبات الشركات المصنعة لمعدات السيارات، إنتاج خالٍ من العيوب، قوالب تقدمية معقدة	مواد سميكة، قوالب تقدمية، منع سحب الكتل، تحديد مواضع بدقة	ختم الصفائح الرقيقة، عمليات عالية السرعة، قص بسيط، مكونات إلكترونية
ملاءمة حجم الإنتاج	تصنيع بكميات كبيرة مع متطلبات جودة صارمة؛ ملايين الدورات	متوسطة إلى عالية الحجم؛ يستلزم استبدال النابض فترات صيانة دورية	جميع الأحجام؛ وخصوصاً ما يكون اقتصادياً للتشغيل عالي السرعة والأحجام الكبيرة من المواد الرقيقة

لاحظ كيف تحتل كل خيار بيئة أداء مميزة. توفر الحلول المصممة بدقة أقصى قدرة ولكنها تتطلب استثماراً متناسباً. توازن التصاميم العائمة بين المرونة والتعقيد القابل للإدارة. وتقدم الألواح الثابتة البساطة والاقتصاد للتطبيقات التي تتماشى مع نقاط قوتها.

مصفوفة الاختيار حسب نوع التطبيق

بالإضافة إلى المقارنة العامة، تشير سيناريوهات التطبيق المحددة إلى توصيات واضحة. استخدم هذه المصفوفة لمطابقة خصائص مشروعك مع نهج لوحة الطرد الأنسب:

سيناريو التطبيق	الحل الموصى به	الاستدلال
مكونات هيكلية للسيارات بشروط IATF	مصممة بدقة	تبرر متطلبات تتبع الشركات المصنعة للمعدات الأصلية (OEM)، وتوقعات الخلو من العيوب، والهندسات المعقدة استخدام أدوات التشكيل المتميزة
قوالب تقدمية ذات 5 محطات أو أكثر	عائمة أو مصممة بدقة	يمنع التحكم في المواد عبر عمليات متعددة من الأخطاء التراكمية في المواضع
قطع صفائح فولاذية سميكة (أكثر من 2 مم)	عائم	تُعاكس قوة النابض ارتداد المادة؛ وتحvented سحب الكبسولة
ختم طرف موصل عالي السرعة	ثابتة	تفضّل المواد الرقيقة والسرعات القصوى الاستقرار الصلب على المطاطية المرنة
تطوير النماذج الأولية والإنتاج بكميات منخفضة	ثابتة	استثمار أقل يكون مناسبًا عندما قد تتغير القوالب قبل الإطلاق بكميات كبيرة
تطبيقات مقشطة اللوح المُسخّن	مصممة بدقة	يتطلب إدارة الحرارة تصميمًا يعتمد على المحاكاة للحفاظ على الفراغات
تطوير لوحات مقشطة القالب للنماذج الأولية	عائمة أو مصممة بدقة	إمكانية التعديل تتكيف مع التكرارات التصميمية؛ الإخراج المتحكم فيه يحمي أسطح القطع
عمليات القص الدائرية البسيطة	مقشطات ثابتة (أو على شكل حلقة)	الهندسة المستقيمة لا تبرر التعقيد العائم

عندما تمتد تطبيقاتك عبر فئات متعددة — مثلاً، قالب تدريجي يعالج مواد رقيقة بسرعة عالية — قِم بتقييم العوامل وفقاً لذلك. عادةً ما يكون الشرط الأساسي هو المحرك الرئيسي للاختيار، بينما تؤكّد العوامل الثانوية الاتجاه الأولي أو تعدّله

تُظهر المفاضلة بين التكلفة والأداء

إن سعر الشراء الأولي لا يعكس سوى جزء صغير من تكلفة الإجمالية. إن قرارات الأدوات الذكية تأخذ في الاعتبار الصورة الاقتصادية الكاملة طوال دورة حياة الإنتاج:

• الاستثمار الأولي: تكون الألواح الثابتة أقل تكلفة بنسبة 20-30٪ مقارنة بالبدائل العائمة؛ وتتميز الحلول المصممة بدقة بأسعار أعلى
• وقت الإعداد: تُثبت الألواح الثابتة بسرعة وبحد أدنى من التعديل؛ تتطلب التصاميم العائمة ضبط سابقة تحميل النوابض؛ وتشمل الحلول الدقيقة إجراءات إعداد مُحسّنة
• تردد الصيانة: تتطلب النوابض في الأنظمة العائمة الفحص كل 500,000 إلى 1,000,000 دورة؛ قد تعمل الألواح الثابتة لسنوات دون الحاجة إلى صيانة
• تكاليف التوقف عن العمل: تؤدي أي توقفات مرتبطة بالمسحوب إلى فقدان وقت الإنتاج بغض النظر عن استثمار الأدوات الأولي — واختيار النوع الخاطئ يخلق نفقات مستمرة
• تقليل المخلفات: يؤثر اختيار المسحوب المناسب بشكل مباشر على نسبة النجاح من أول محاولة؛ وغالبًا ما تُسدد الحلول المتميزة تكلفتها من خلال تقليل معدلات الرفض
• تأثير عمر الأداة: يمتد عمر المكبس والقالب بفضل قوة السحب المناسبة؛ بينما تسرّع الأنظمة غير المتطابقة من البلى في جميع مكونات القطع

فكّر في استخدام ألواح السحب في القوالب التي تعتمد على نظام الدفع عبر أنبوب يو (U-tube) في بعض تطبيقات القولبة بالحقن — فاستثمار التعقيد الأولي يمكّن من جودة ثابتة للقطعة تقلل العمليات الثانوية ومرتجعات العملاء. وينطبق المبدأ نفسه على عملية الختم: إن الاستثمار المناسب في أنظمة ألواح السحب غالبًا ما يحقق عائدًا إيجابيًا على الاستثمار من خلال تحسينات الجودة اللاحقة.

اللوحة المثقبة الأغلى هي اللوحة الخاطئة—بغض النظر عن سعر شرائها. إن لوحة ثابتة منخفضة التكلفة تسبب هدرًا إضافيًا بنسبة 2٪ في دفعة إنتاج تبلغ مليون قطعة، ستؤدي إلى تكاليف أعلى بكثير مقارنة بنظام عائم متطور يوفر جودة ثابتة.

عند حساب العائد على الاستثمار (ROI) لاستثمارات لوحات الإخراج، فكر في العوامل التالية التي غالبًا ما يتم تجاهلها:

• وقت الهندسة: قد تتطلب التطبيقات المعقدة عدة محاولات تجريبية باستخدام لوحات بسيطة—وهو وقت تقوم الحلول المصممة بدقة بإزالته بالكامل
• تكلفة الفرصة البديلة: إن تأخر إطلاق الإنتاج بسبب مشاكل في لوحات الإخراج يؤدي إلى خسارة الموقع التنافسي وثقة العملاء
• التأثيرات المتسلسلة: يمكن أن يتسبب الضرر الناتج عن لوحات الإخراج في حدوث مشكلات لاحقة أثناء التجميع، ومطالبات الضمان، والتأثير السلبي على السمعة
• قيمة المرونة: إمكانية تعديل اللوحات العائمة تتيح التكيف مع اختلافات دفعات المواد وارتداء الرؤوس دون الحاجة إلى تعديل القوالب

بالنسبة للتطبيقات الحساسة — مكونات السلامة في المركبات، والأجهزة الطبية، وأجزاء الطيران والفضاء — فإن ضمان الأداء الناتج عن أنظمة العوامات المصممة بدقة أو المحددة بشكل مناسب يبرر عادةً تكلفتها المرتفعة. أما بالنسبة للأجزاء القياسية ذات التحملات المتساهلة، فإن أدوات الإزالة الثابتة توفر نتائج فعالة من حيث التكلفة.

ومُسلّحًا بإطار المقارنة الشامل هذا، فأنت مستعد لتحويل التحليل إلى إجراءات من خلال توصيات محددة مصممة خصيصًا لمختلف سيناريوهات الإنتاج الشائعة.

التوصيات النهائية لاختيارك لوح الإزالة

لقد تصفّحت التفاصيل الفنية، وقيّمت المفاضلات، واستكشفت الطيف الكامل لحلول الشريط. والآن حان اللحظة الأهم — تحويل كل هذه المعرفة إلى إجراء واثق يناسب تطبيقك الخاص. سواء كنت تقوم بتصميم قالب تدريجي جديد، أو استكشاف مشكلة في عملية ختم قائمة، أو تخطط لإطلاق إنتاج عالي الحجم، فإن هذه التوصيات المُصنّفة توجهك نحو اتخاذ القرار الصحيح بشأن لوحة الشريط.

تذكّر: الهدف ليس العثور على "أفضل" لوحة شريط من حيث المطلق. بل هو مطابقة متطلبات تطبيقك الفريدة مع الحل الذي يوفر الأداء الأمثل، والموثوقية، والقيمة المناسبة لحالتك الخاصة.

خارطة طريق اختيار لوحة الشريط الخاصة بك

بعد تحليل عدد لا يحصى من التطبيقات وتقييم قرار لوحة الشريط الثابتة مقابل المتحركة من جميع الزوايا، بدأت أنماط واضحة بالظهور. تعكس هذه التوصيات المُصنّفة عملية اتخاذ القرار التي يتبعها مهندسو القوالب ذوي الخبرة:

1. للحاجة في ختم الدقة للسيارات وفقًا لمتطلبات IATF: ابحث عن شريك من المتخصصين المعتملين في هندسة القوالب، الذين يجمعون بين إمكانيات المحاكاة بمساعدة الحاسوب (CAE) والتصنيع المعتمد من حيث الجودة. فالمخاطر في التطبيقات الخاصة بالسيارات—مثل الت implications المتعلقة بالسلامة، ومتطلبات التتبع من قبل الشركات المصنعة الأصلية (OEM)، وتوقعات خلوّ المنتج من العيوب—تتطلب حلول مهندسة بدقة بدلاً من حلول جاهزة. وتشكل شركات مثل Shaoyi مثالاً على هذه القدرة، حيث تقدم نماذج أولية سريعة في غضون 5 أيام فقط، وتحقق معدل قبول من أول مرة بنسبة 93% بفضل منهج التصميم القائم على المحاكاة. وتصنف شهادة IATF 16949 والخبرة الشاملة في تصميم القوالب من Shaoyi تجعلها مورداً قيماً عندما تتطلب تطبيقك دعماً احترافياً في هندسة القوالب.
2. للمواد الرقيقة بأقل من 1.5 مم سماكة: توفر ألواح الشريط الثابتة أداءً فعالًا من حيث التكلفة وموثوقًا. ويُقدِّم التصميم الثابت للتثبيت توجيهًا ممتازًا للقاطع، ومتطلبات صيانة ضئيلة، وسلوكًا ثابتًا على مدى ملايين الدورات. وغالبًا ما تقع عمليات ختم الإلكترونيات عالية السرعة، والأقواس السيارات ذات العيار الرفيع، وعمليات القطع البسيطة ضمن هذه الفئة. لا تبالغ في تصميم هذه التطبيقات هندسيًا — وفّر ميزانيتك المخصصة للأدوات المتطورة للمشاريع التي تتطلب بالفعل حلولًا عائمة أو مهندسة بدقة.
3. لل مواد السميكة أو القوالب التقدمية: توفر ألواح الشريط العائمة الضغط المنضبط ومعالجة المواد التي تتطلبها هذه التطبيقات. ويُعاكس التصميم ذو النابض ارتداد المادة، ويمنع سحب الكتل، ويُراعي استهلاك القاطع الذي يحدث أثناء فترات الإنتاج الطويلة. وعند معالجة الخامات التي تزيد عن 1.5 مم أو عند تشغيل قوالب تقدمية بعدة محطات، فإن إمكانية التعديل والقوة الفعالة للشريط في التصاميم العائمة تبرر في الغالب استثمارها الأولي الأعلى.
4. لأعمال النماذج الأولية والتطوير: ابدأ باستخدام ماسكات الثابتة ما لم تُظهر متطلبات التطبيق المحددة بوضوح خلاف ذلك. إن الاستثمار الأولي الأقل منطقي عندما قد تتطور التصاميم قبل إطلاق الإنتاج. يمكنك دائمًا الترقية إلى أنظمة عائمة أثناء تصنيع الأدوات للإنتاج إذا أشارت نتائج الاختبارات إلى الحاجة لذلك.
5. للتطبيقات الخاصة بالمعدات المتخصصة: اختر ما يناسب متطلبات معداتك المحددة. فعلى سبيل المثال، لوحة ماسك جهاز تقطيع السجلات من نوع ياردماكس تتعرض لظروف مختلفة تمامًا عن أدوات الختم الدقيقة—مثل أحمال الصدمات العالية، والتعرض للبيئة الخارجية، وخصائص مواد مختلفة. اختر نوع الماسك بما يتناسب مع البيئة التشغيلية الفعلية، بدلاً من تطبيق إرشادات قوالب الختم بشكل عام. وبالمثل، تتطلب تطبيقات لوحات الماسك من شركة Ingun في معدات الاختبار محاذاة دقيقة قد تجعل التصاميم الثابتة أكثر ملاءمة رغم وجود عوامل أخرى تشير إلى البدائل العائمة.

اختر نوع الماسك المناسب لتطبيقك

بالإضافة إلى التوصيات ذات الأولوية، فكّر في هذه الرؤى الخاصة بالتطبيق التي تُحسّن اختيارك بدقة:

• عندما تكون استواء الجزء أمرًا حاسمًا: إن قوة الضغط المنظمة لمزالق الطراز العائم تمنع رفع المادة التي تسبب تشوه الأبعاد أثناء القص
• عند تشغيل سماكات مواد متعددة: تُحقق لوحات المزلاج القابلة للتعديل عائدات من خلال قدرتها على التكيّف مع مواد مختلفة دون الحاجة إلى تعديل القالب
• عندما تتسبب مشكلة سحب القطعة (Slug pulling) في مشاكل في الجودة: إن الضغط النشط نحو الأسفل في التصاميم العائمة يقلل بشكل كبير من احتباس القطعة على أوجه المثاقب
• عندما يكون ارتفاع القالب محدودًا: إن الحد الأدنى من الارتفاع العمودي للمزالق الثابتة يحافظ على المساحة الرأسية المتاحة في التطبيقات المحدودة بالماكينة الهيدروليكية
• عندما تكون فترات الصيانة محدودة: إن انخفاض عدد المكونات في التصاميم الثابتة يعني وجود أجزاء أقل تحتاج إلى فحص أو ضبط أو استبدال
• عند معالجة المواد الكاشطة: اجمع بين اختيارك للستريبر والمعالجات السطحية المناسبة ومواد الدبوس التوجيهي المتميزة لتمديد عمر الخدمة

لاحظ أن التطبيقات المتخصصة مثل استبدال لوحة الستريبر في ماكينات تقطيع الجذوع من نوع ياردماكس تتبع معايير اختيار مختلفة تمامًا — وتتركز على المتانة ومقاومة الصدمات بدلًا من اعتبارات الدقة التي تسود قرارات القوالب المخرشة.

توصيات الخبراء للسيناريوهات الشائعة

للقراء الذين يواجهون قرارات محددة، إليكم إرشادات مباشرة بناءً على أكثر سيناريوهات التطبيق شيوعًا:

• إطلاق برنامج جديد للقالب التدريجي: استثمر في محاكاة CAE أثناء التصميم لتحسين تكوين لوحة الستريبر قبل قطع الفولاذ. تمثل تكلفة المحاكاة جزءًا بسيطًا من تعديلات التجربة الأولية.
• تعاني من جودة غير متسقة في القطع: قم بتقييم ما إذا كان نوع الم stripper الحالي يتناسب مع متطلبات سماكة المواد والتعقيد. وغالبًا ما يؤدي الترقية من نظام ثابت إلى عائم إلى حل المشكلات المستمرة في الجودة.
• تخطيط إنتاج السيارات بكميات كبيرة: تواصل مع متخصصي هندسة القوالب الحاصلين على شهادة IATF في مراحل مبكرة من البرنامج. فريق شاوي الهندسي يوفر أدوات فعالة من حيث التكلفة وعالية الجودة مصممة وفقًا لمعايير المصنّعين الأصليين، مع قدرات إنتاج عالية الحجم يمكن توسيعها لتتماشى مع متطلبات إنتاجك.
• موازنة القيود المالية مع احتياجات الأداء: استخدم الم strippers الثابتة عند الحاجة للحفاظ على الميزانية، واحتفظ بالحلول العائمة أو المصممة بدقة للمواقع التي تتطلب ذلك فعليًا.
• تحديث القوالب الحالية: تقدم الم strippers الحلقيّة طريقًا عمليًا للترقية لإضافة عملية stripping بنمط عائم لمواقع الدبابيس المحددة دون الحاجة إلى استبدال اللوحة بالكامل.

يعتمد قرار استخدام لوحة القشط الثابتة أو العائمة في النهاية على مبدأ واحد: تطابق الحل مع متطلباتك الفعلية. فالتقنيات الأقل من الحد الأمثل تؤدي إلى مشاكل في الجودة، بينما التقنيات الأعلى من الحد الأمثل تُهدر الموارد. وتقع النقطة المثالية في التقييم الصادق لما تتطلبه تطبيقك بالفعل.

أثناء المضي قدمًا في اختيار لوحة القشط الخاصة بك، تذكّر أن هذا القرار يتكامل مع كل جانب آخر من جوانب تصميم القالب. ويأخذ أفضل خيار للوحة القشط في الاعتبار هندسة الرأس القاطع، وخصائص المادة، وأحجام الإنتاج، ومتطلبات الجودة، وقدرات الصيانة كعوامل مترابطة وليس كمتغيرات منفصلة. وفي حالة الشك، استشر مهندسي القوالب ذوي الخبرة الذين يمكنهم تقييم الصورة الكاملة لتطبيقك واقتراح حلول مُحسّنة لتحقيق نجاحك الخاص.

الأسئلة الشائعة حول لوحات القشط الثابتة مقابل العائمة

1. ما هي لوحة القشط في أداة الضغط؟

لوحة النزاع عبارة عن مكون حيوي في القالب يُستخدم لإزالة مادة الشغل من القوالب بعد كل ضربة. ويمكن أن تكون ثابتة (مثبتة بشكل جامد) أو عائمة (محمّلة بنابض). تقوم لوحات النزاع الثابتة بإزالة المادة ولكنها لا تحتجزها أثناء التشغيل، في حين تحتفظ لوحات النزاع العائمة بالمادة نزولاً خلال عملية الختم وتستخدم قوة النابض للإطلاق المتحكم فيه. ويؤثر اختيار النوع مباشرةً على جودة القطعة، وعمر الأداة، وكفاءة الإنتاج.

2. ما المقصود بقوة النزاع في تطبيقات أدوات الضغط؟

قوة النزاع هي القوة المطلوبة لفصل المادة العالقة بالقالب بعد القص. وعادة ما تتراوح بين 10-25% من قوة القص. وتوفّر لوحات النزاع العائمة قوة نزاع قابلة للتعديل من خلال اختيار النابض المناسب، في حين تعتمد اللوحات الثابتة على ضربة المكبس نفسه. وتمنع قوة النزاع المناسبة سحب الشظايا، وتكفل فصلًا نظيفًا للقطع، وتحافظ على أوقات دورة ثابتة في عمليات الختم.

3. متى يجب أن أستخدم لوحة نزاع ثابتة بدلاً من العائمة؟

تُعدّ الصفائح الثابتة للنزع مثالية للمواد رقيقة السماكة أقل من 1.5 مم، وعمليات الختم عالية السرعة التي تتجاوز 400 ضربة في الدقيقة، وأدوات القص البسيطة. وتكون تكلفتها أقل بنسبة 20-30٪ مقارنة بالبدائل العائمة، وتتطلب صيانةً دنيا، وتوفر ثباتًا ممتازًا لختم الإلكترونيات الدقيقة. اختر النازعات الثابتة عندما يكون سلوك المادة متوقعًا ولا تكون ضغوط التثبيت المنظمة أمرًا حاسمًا.

4. ما هي المزايا الرئيسية للصفائح العائمة للنزع؟

تتميز الصفائح العائمة للنزع بالأداء الجيد مع المواد السميكة أكثر من 1.5 مم، والأدوات التقدمية، والتطبيقات التي تتطلب تحديدًا دقيقًا لموضع القطعة. وتشمل المزايا الرئيسية السيطرة الفائقة على المادة أثناء الثقب، وتقليل سحب الشظايا بفضل الضغط النشط نحو الأسفل، والتعويض التلقائي عن تآكل المثاقب، وقوة الربيع القابلة للتعديل. وهي ضرورية عندما يتطلب ارتداد المادة، أو الأشكال المعقدة، أو متطلبات الإنتاج الخالية من العيوب قوة نزع منضبطة.

5. كيف تختلف قضبان وحلقات النزع عن ألواح النزع؟

تُعد القضبان النازعة عبارة عن شرائط ضيقة مصنوعة من الصلب المقوى تمتد عبر فتحة القالب—وهي مثالية للقطع البسيط، والأجزاء الكبيرة، وأدوات التغيير السريع بتكلفة أقل. وتُحيط حلقات النزع بالمخروطات الدائرية الفردية، مما يجعلها مناسبة تمامًا لعمليات المخروط الواحد، وأدوات البرج. وتوفّر الألواح تحكمًا كاملاً في المادة بالنسبة للقوالب التقدمية المعقدة. اختر النوع حسب تعقيد القالب: استخدم الألواح للمهام الدقيقة متعددة المحطات، والقضبان للعمليات البسيطة، والحلقات للمخارط الدائرية المنفصلة.
