Qisqacha

Trim matritsa — die casting qilingan detaldan ortiqcha materialni, ya'ni aylanma, quvurlar va ortiqchalarni aniq kesib tashlash uchun trim pressda foydalaniladigan qattiq po'lat asbobdir. Ushbu avtomatlashtirilgan jarayon qat'iy bir xil sifatni ta'minlaydi, mehnat xarajatlarini sezilarli darajada kamaytiradi va umumiy ishlab chiqarish samaradorligini oshiradi.

Trim Matritsa Nima va Uning Asosiy Vazifasi?

O'tkazish sohasida a'lo shakldagi qismlarni yaratish — bu faqatgina jangning yarmi. Komponent o'tkazish mashinasidan chiqarilgandan keyin, uni olib tashlash kerak bo'lgan ortiqcha metall tarmog'iga biriktirilgan holda qoldiriladi. Aynan shu joyda kesish matritsasi muhim rol o'ynaydi. Kesish matritsasi odatda qattiqroq po'latdan tayyorlangan maxsus va mustahkam asbob bo'lib, keraksiz materialni yuqori aniqlikda kesib tashlash uchun mo'ljallangan. Bu toza o'tkazilgan qotishmaning oxirgi qismi sifatida xizmat qiladi hamda keyingi jarayonlarga tayyor, deyarli to'liq shakldagi qismga aylantiradi.

Qismlar quyilgan va sovutilgandan keyin sodir bo'ladigan ushbu jarayon qirqish sifatida ma'lum. Qo'shimcha metall bilan birga quyilgan komponent gidravlik yoki mexanik qirqish pressiga o'rnatiladi, bu erda maxsus qirqish matritsasi o'rnatilgan bo'ladi. Press matritsaning ikkita yarmini bir-biriga mahkam bosib, qattiq va qattiq qilingan chetlari keraksiz materialni aniq ravishda kesib tashlaydi. Ushbu usul fayllar, taqalash moslamalari yoki shliyfmashinalar ishlatiladigan qo'lda tozalash bilan keskin ziddiyat hosil qiladi. Mutaxassislarning aytishicha, qo'lda burrlarni olib tashlash past hajmdagi ishlarda yoki namunalar uchun samarali bo'lishi mumkin, lekin bu mehnatxo'p jarayon bo'lib, qismlar orasida noaniqlikka olib kelishi mumkin Kinetic Die Casting .

Qirqish matritsasining asosiy vazifasi yuqori bosim ostida qotirish jarayoniga xos bo'lgan qo'shimcha metall turlarini tozalab olib tashlashdir. Bu materiallarni tushunish vositaning ahamiyatini aniqlashga yordam beradi:

• Flash: Bu suyuq metall ikki qismli die shtamplovchi o'giruvga siqilganda hosil bo'ladigan juda ingichka, qog'ozga o'xshash metall varaqdir. U ko'pincha o'tkir bo'ladi va xavfsizlik hamda tayyorgi qismlarning ishlashi uchun olib tashlanishi kerak.
• Yo'nalishlar: Bu suyuq metallni in'ektsiya tizimidan o'giruvning bo'shliqlarini to'ldirish uchun o'tkazadigan kanallardir. Ushbu yo'nalishlarda qotib qolgan metall yakuniy qismdan ajratilishi kerak.
• Qo'shimcha hajmlar: Bu bosimni tartibga solish va o'giruv bo'shlig'ining metall bilan to'liq to'ldirilishini ta'minlash, shu tariqa nuqsonlarni oldini olish maqsadida shtampga kiritilgan maydali chuqurliklar yoki poyatovonlardir. Yo'nalishlar singari, ushbu ortiqcha to'ldirmalardagi qotib qolgan metall ham kesib tashlanishi kerak.

Ushbu elementlarning avtomatik ravishda olib tashlanishini amalga oshirish orqali kesish shtampi barcha qismlarning bir xil talablarga javob beradigan darajada yakunlanishini ta'minlaydi — bu qo'lda erishish qiyin bo'lgan ketma-ketlik darajasi. Bu ayniqsa murakkab qismlar yoki tor tafovutlarga ega bo'lgan qismlar uchun muhim ahamiyatga ega.

Kesish Shtampining Dizayni, Turlari va Murakkabligi

Trim taxtalar bitta hajm hammasi uchun emas; ularning dizayni va murakkabligi tugatiladigan qismning geometriyasiga bog'liq. Trim taxta die likopchak die konfiguratsiyasini aniq kesish uchun mukammal aks ettirishi kerak. "R&S Design" jamoasi tushuntirishicha, ba'zi trim matkalari o'zlarining dizaynida xuddi shakllantiruvchi uskunalar kabi juda ko'p e'tibor talab qiladi. Yuqori sifatli materiallardan tayyorlangan yaxshi ishlab chiqilgan trim matkaga investitsiya uning foydali hayotini uzaytiradi va qimmatbaho almashtirishlarni oldini oladi. R&S Design , ba'zi trim matkalari o'zlarining dizaynida xuddi shakllantiruvchi uskunalar kabi juda ko'p e'tibor talab qiladi. Yuqori sifatli materiallardan tayyorlangan yaxshi ishlab chiqilgan trim matkaga investitsiya uning foydali hayotini uzaytiradi va qimmatbaho almashtirishlarni oldini oladi.

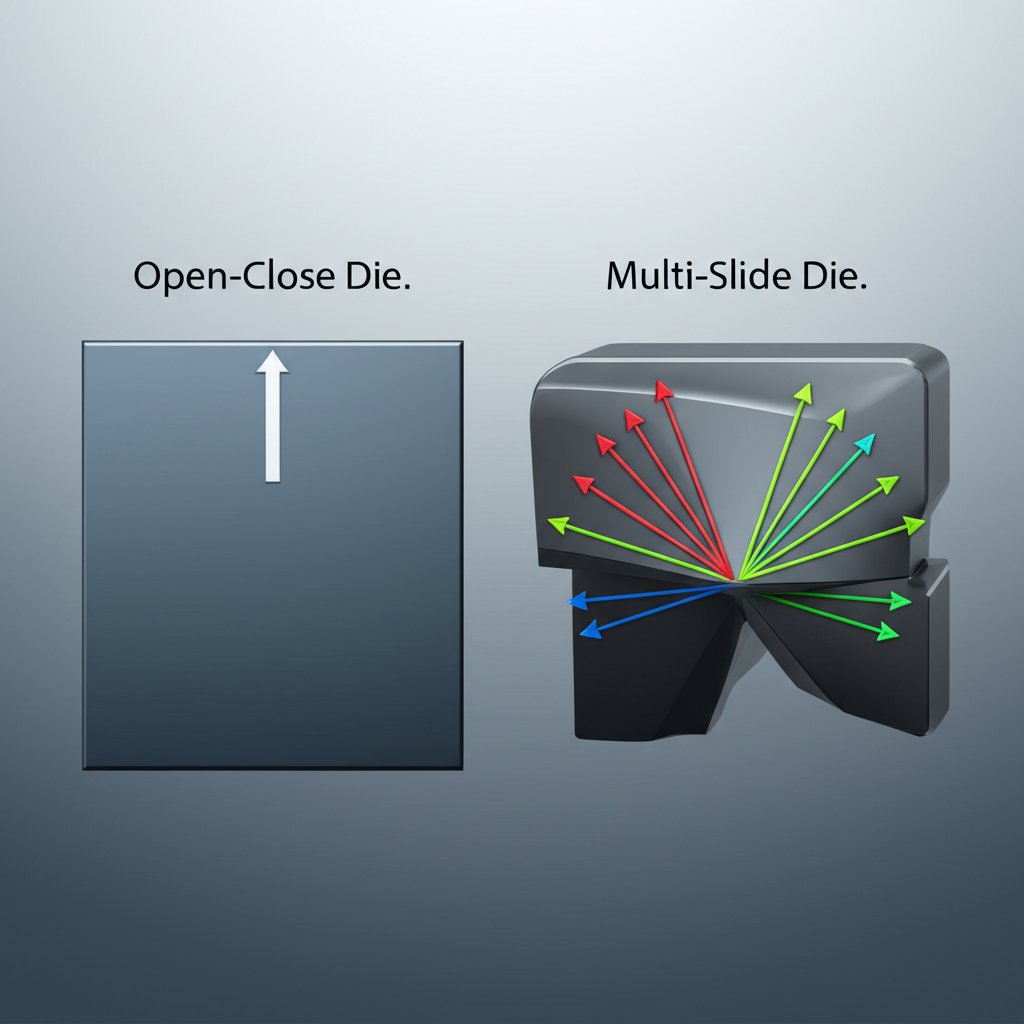

Trim matritsasining murakkabligi oddiy ikki qisimli asbobdan tortib, ilg'or ko'p o'qli mashinagacha bo'lgan oraliqda o'zgarishi mumkin. Tekis ajratish chizig'iga ega va teshiklari bo'lmagan detal uchun oddiy ochiladigan yopiladigan matritsa ko'pincha yetarli bo'ladi. Bu turdagi matritsa oddiy vertikal pres harakatida ishlaydi. Biroq, yanada murakkabroq komponentlar uchun trim matritsasi turli burchaklardan hamda ichki elementlardan flanshni olib tashlash uchun siljish qismlari, kamlar yoki gidravlik silindrlarni o'z ichiga olishi mumkin. Ba'zi hollarda bir xil detalga ketma-ket kesish operatsiyalarini bajarish uchun ko'p stantsiyali trim matritsalardan foydalaniladi.

Avtomobil kabi sohalarda zamonaviy ishlab chiqarish uchun talab qilinadigan aniqlikka erishish, ayniqsa, mutaxassislarning uskunalarini loyihalash va mustahkam ishlab chiqarish jarayonlariga bog'liq. Masalan, yuqori samarali komponentlarga ixtisoslashgan kompaniyalar IATF16949 kabi qat'iy standartlarga javob beradigan aniq muhandislik qilingan qismlarni ishlab chiqarish uchun o'z tajribasiga ega bo'lgan matritsa dizaynidan va qattiq sifat nazoratidan foydalanadi. Bu ilg'or uskunalar bilan yakuniy qism sifati o'rtasidagi bog'liqlikni ko'rsatadi. Oddiy yoki murakkab kesish matritsasidan foydalanish to'g'risidagi qaror ko'pincha dastlabki xarajatlar bilan uzoq muddatli samaradorlik o'rtasidagi savdo-almashtirishga bog'liq bo'ladi, quyida tasvirlanganidek.

Shuni ham aytish kerakki, kesish matritsasi ba'zi maxsus sharoitlarda juda muhim ahamiyat kasb etadi. Shunga ko'ra Magic Precision kesish matritsasi ayniqsa, so'qlar juda mustahkam bo'lib, qo'lda uzib tashlash qiyin bo'lganda yoki ular qismning markaziga yaqin joylashgan, qo'lda olib tashlash komponentning o'ziga zarar yetkazishi mumkin bo'lgan hollarda maxsus e'tibor talab etadi.

Strategik afzalliklar: Kesish Matritsalari Qanday Qilib Narx, Sifat va Samaradorlikka Ta'sir Qiladi

Kesish matritsasiga sarmoya kiritish — bu narx, sifat va samaradorlikka sezilarli darajada ijobiy ta'sir qiluvchi strategik qaror hisoblanadi. Bu boshlang'ich konstruksiya xarajatlari sifatida qaraladi, lekin uzoq muddatda erishiladigan tejangular hamda yaxshilanishlar dastlabki xarajatlardan ancha yuqori bo'ladi, ayniqsa yuqori hajmli ishlab chiqarish uchun. Asosiy afzallik — sekin, noaniq qo'lda bajariladigan ishni tezkor, takrorlanuvchan va aniq avtomatlashtirilgan jarayon bilan almashtirish imkoniyatiga ega bo'lishidir.

Sifatni yaxshilash eng katta foydalardan biridir. Trim matritsasi flansh va quyish tizimini tekis va barqaror kesib tashlaydi, zich tafovushlarga mos keladigan silliq chet qoldiradi. Detallar katta assamblelarda joylashishi kerak bo'lganda, detaldan detalga shu barqarorlik juda muhim. Boshqacha tarzda aytganda, qo'lda burrlarni olib tashlash inson xatosi va o'zgaruvchanlikka ega bo'lib, bekor qilingan yoki chiqindiga chiqarilgan detallarning soni ortishiga olib keladi. Quyida tasvirlanganidek, yaxshi ishlangan trim matritsasi Shamrock Industries odatda eng yaxshi ishlash va uzoq muddat xizmat ko'rsatishni ta'minlovchi 'A' toifali uskunalar paketi bilan birga ishlab chiqiladi.

Ishlab chiqarish samaradorligi va xarajatlarga ta'siri ham shu darajada katta. Trim press sekundlar ichida sikl amalga oshiradi, qo'lda bajariladigan istalgan jarayondan ancha tezroq. Bu tezlik trim operatsiyasini die litayka mashinasi bilan bir xil tezlikda ishlash imkonini beradi, ishlab chiqarish liniyasida bottlenecklarni oldini oladi va umumiy ishlash hajmini oshiradi. Asosiy afzalliklarni quyidagicha umumlashtirish mumkin:

• Xarajatlarni tejash: Soxtalarni o'chirish va yakuniy ishlov berish uchun mehnat talabini dramatik darajada kamaytiradi. Shuningdek, rad etilgan tayyorlangan qismlarning sonini kamaytirish orqali materiallarning chiqotib ketishini minimallashtiradi va natijada har bir dona uchun arzonroq narxga olib keladi.
• Sifatni yaxshilash: Detallar o'rtasidagi yuqori aniqlikni ta'minlash va o'lchamdagi aniqlikni yaxshilash uchun aniq, takrorlanuvchan soxtalarni o'chirib tashlaydi. Bu yaxshiroq mos keladigan, ishonchliroq yakuniy mahsulotlarga olib keladi.
• Ishlab chiqarish hajmi oshdi: Trim pressning tez sikl muddati qo'lda yakuniy ishlashdan ancha tez bo'lib, katta hajmda ishlab chiqarish imkonini beradi va mijozga tezroq yetkazib berishga yordam beradi.
• Xavfsizlik yanada yaxshilandi: O'tkir soxta va kanallarni avtomatlashtirish orqali qo'lda ishlash tufayli xodimlarning kesilish xavfi va jarohatlari ehtimolini kamaytiradi.

Xulosa qilib aytganda, trim matritsasi — qiymat qo'shadigan vositadir. O'rta va yuqori hajmda quyish bilan shug'ullanadigan istalgan kompaniya uchun bu zarur yakuniy ishlash bosqichini ehtimoliy to'siqdan silliqravon, arzon va sifatni oshiruvchi ishlab chiqarish jarayonining bir qismiga aylantiradi.

Qotishmadan tayyorlangan detalga

Trim die oddiy kesish vositasidan ancha ko'proq narsa bo'lib, u die qotish mashinasining to'planmagan natijasi bilan aniq yakuniy komponent o'rtasidagi bo'shliqni to'ldiruvchi muhim muhandislik qurilmasidir. Tez, barqaror va aniq bo'lgan ortiqcha materialni olib tashlash usulini taqdim etish orqali u sifat, narx va tezlikning asosiy ishlab chiqarish omillariga bevosita javob beradi. Qo'lda qilish usullari prototiplash yoki juda kichik ishlab chiqarish uchun o'z o'rniga ega, lekin zamonaviy sanoat talab qiladigan masshtab va barqarorlikka erishish uchun trim die shart. Uni funksiya, dizayn va strategik afzalliklari tushunish die qotish ekotizimida uning muhim rolini baholashning kaliti hisoblanadi.

Koʻpincha soʻraladigan savollar

1. Die qotishda trim qilish jarayoni nima?

Sovun otishda kesish — bu sovunilgan qismdan keraksiz ortiqcha materialni, ayniqsa, quyish tizimlari, ortiqcha hajmlar va folgani olib tashlash jarayonidir. Bu odatda gidravlik yoki mexanik pressga o'rnatilgan qattiq po'lat kesuvchi matritsadan foydalanib amalga oshiriladi. Sovunilgan qism matritsaga joylashtiriladi va press ishga tushadi, natijada matritsaning kesuvchi qirralari qismdan aniq va toza ravishda ortiqcha materialni ajratib tashlaydi.

2. Sovun otishda ishlatiladigan asosiy ikki turi bormi?

Sovun otishning ikkita asosiy turi — issiq-kamera va sovuq-kamera sovun otishdir. Past erish haroratli qotishmalarda, masalan, rux va magniyda, inyeksiya mexanizmi suyuq metall vannasiga botirilganda, issiq-kamerada sovun otish qo'llaniladi. Yuqori erish haroratli qotishmalarda, masalan, aluminiyda, mashinaning shikastlanishini oldini olish uchun har bir o'tkazilishda suyuq metall 'sovuq' inyeksiya kamerasiga qoshilganda, sovuq-kamerada sovun otish qo'llaniladi.

3. Ishlab chiqarishda ishlatiladigan turli xil matritsalar bormi?

Ha, ishlab chiqarishning keng olamida matritsalar — materialni kesish yoki shakllantirish uchun ishlatiladigan asboblar. Asosiy ikki turi quyidagilardan iborat: kesish matritsalari va shakllantirish matrisalari. Masalan, to'g'rilash yoki blanklash matritsasi materialni kesib tashlaydi. Shakllantiruvchi matritsalar esa, egish yoki chizish matritsalaridek, materialni olib tashlamasdan uning shaklini o'zgartiradi. Maxsus dizayn hamda funktsiya butunlay ishlab chiqarish jarayoniga va kutilayotgan natijaga bog'liq.
