Qisqacha

Avtomobil sanoatidagi ishlab chiqarish uchun dizayn (DFM) — mahsulot dizaynining dastlabki bosqichlariga ishlab chiqarish jarayonlari talablarini bevosita joriy etish uchun muhim muhandislik metodologiyasidir. Aynan matritsa dizayni uchun ushbu yondashuv ishlab chiqarishni soddalashtirish, murakkablikni kamaytirish va xarajatlarni pasaytirishga qaratilgan. Komponentni dastlabki bosqichdan boshlab sanoat miqyosida samarali ishlab chiqarish imkonini berish orqali DFM yuqori sifatli, ishonchli avtomobil qismlarini taqdim etadi va bozorga chiqish muddatini qisqartiradi.

Avtomobil sanoatida DFM (Ishlab chiqarish uchun dizayn) nima?

Ishlab chiqarish uchun dizayn (DFM) — detallar, komponentlar va mahsulotlarni ishlab chiqarishni osonlashtirishga qaratilgan ilg'or muhandislik amaliyotidir. Yuqori darajadagi avtomotot sohasida DFM nafaqat eng yaxshi amaliyot, balki muvaffaqiyat uchun asosiy strategiyadir. Bu loyihalashtiruvchilar, muhandislar va ishlab chiqarish mutaxassislari o'rtasidagi hamkorlik orqali kelajakdagi ishlab chiqarish qiyinchiliklarini ular vujudga kelishidan oldin bashorat qilish va ularni bartaraf etishni o'z ichiga oladi. Asosiy falsafasi oddiygina ishlaydigan dizaynni yaratishdan tashqari, uni samarali, ishonchli va arzon narxda ishlab chiqarish mumkin bo'ladigan qilib yaratishdir.

Ushbu metodologiya ishlab chiqarish bilan bog'liq bilimlarni dastlabki dizayn bosqichiga joriy etadi va loyihani ishlab chiqarish guruhiga 'devor orqali o'tkazish' kabi an'anaviy, ajratilgan ish oqimlariga qarshi chiqadi. Material xususiyatlari, jihozlar imkoniyatlari hamda yig'ish jarayonlari kabi omillarni dastlabki kundan e'tiboran hisobga olish orqali avtomobillar kompaniyalari qimmatga tushadigan qayta ishlash, kechikishlar hamda sifat muammolarini oldini olishi mumkin. Keng qamrovli DFM qo'llanmasida bayon etilgan tamoyillarga ko'ra, aynan shu dastlabki integratsiya muhandislar uchun yakuniy ishlab chiqarish xarajatlari hamda muddatlarga ta'sir o'tkazishning eng samarali usuli hisoblanadi.

Masalan, avtomashina shablonini loyihalashda oddiy DFM (ishlab chiqarishni hisobga olib dizayn) omili sifatida bosib chiqariladigan metall muftaning burchak radiusini sozlash bo'lishi mumkin. Ichki burchaklari juda o'tkir bo'lgan dizayn CAD modelida toza ko'rinadi, lekin uni matritsaga kiritish qiyin va qimmatga tushadi, bu esa asboblar uchun xarajatlarni oshiradi hamda yakuniy detalda ehtimoliy kuchlanish nuqtalariga olib keladi. DFMni qo'llaydigan muhandis standart kesish asboblari bilan osongina amalga oshiriladigan yaxlitlangan burchakni belgilaydi, natijada ishlash vaqtini qisqartiradi, asbobning xizmat muddatini uzaytiradi hamda tarkibiy qismining konstruktiv mustahkamligini yaxshilaydi.

Asosiy maqsad — keraksiz murakkablikni bartaraf etishdir. Bu yondashuv jamoalarga zavod maydonchasidagi har bir dizayn qarorining ta'sirini tekshirishga majbur qiladi. Toyota kabi sanoat yetakchilari ta'kidlari, agar dizayn tanlovi mijoz uchun qiymat qo'shmasa, uni soddalashtirish yoki olib tashlash orqali ishlab chiqarish jarayoniga murakkablik qo'shishdan saqlanish kerak. Elektr transport vositalariga (EV) tezkor o'tish va raqobat jihatidan keskin bo'lgan sanoatda samaradorlik va tezlik eng muhim bo'lgan joyda bu fikrlash uslubi juda muhim.

Avtomobil DFM ning asosiy tamoyillari va maqsadlari

Avtomobil sanoatida ishlab chiqarish uchun dizaynning asosiy maqsadi dizayn, xarajat, sifat va bozorga chiqarish muddati o'rtasidagi munosabatlarni optimallashtirishdir. Ishlab chiqarish mantiqini dizayn jarayoniga kiritish orqali kompaniyalar sezilarli darajada raqobat afzalliklariga erisha oladi. Asosiy maqsadlarga ishlab chiqarish xarajatlarini minimallashtirish, mahsulot sifati va ishonchliligini oshirish hamda mahsulotni ishlab chiqarish davrini qisqartirish kiradi. Ushbu maqsadlarga bir qator asosiy tamoyillarga amal qilish orqali erishiladi.

Asosiy tamoyil dizaynni soddalashtirish . Bu tushuncha komponent yoki to'plamdagi jami qismlar sonini kamaytirishni o'z ichiga oladi va bu xarajatlarni kamaytirishning eng tezkor usullaridan biridir. Kamroq qismlar — kamroq material, jihozlar, montaj mehnati va inventar boshqaruvi degani. Yana bir muhim tamoyil standartlashtirish qismlar, materiallar va xususiyatlarning. Keng tarqalgan komponentlardan va oson mavjud bo'lgan materiallardan foydalanish etkazib berish zanjirini soddalashtiradi, ulgurji sotib olish orqali xarajatlarni kamaytiradi va bir xillikni ta'minlaydi. Masalan, bir xil turdagi mahkamlagichdan foydalanadigan ko'plab komponentlarni loyihalash montaj chizig'ini ancha soddalashtiradi.

Materiallar va jarayonlarni tanlash yana bitta muhim ustun hisoblanadi. Tanlangan material faqatgina qism funksional talablariga javob berishi bilan cheklanmaydi, balki eng samarali ishlab chiqarish jarayoni bilan ham mos kelishi kerak. Masalan, dastlab CNC yordamida kesish uchun mo'ljallangan qism, agar ishlab chiqarish hajmi etarlicha katta bo'lsa, bosib chiqarish uchun qayta loyihalanishi mumkin, natijada har bir dona uchun arzonroq bo'ladi. Mutaxassislarning aytishicha Boothroyd Dewhurst, Inc. , DFM dasturi ushbu o'zaro bog'liqlarni modellashtirishga yordam beradi va ma'lumotlarga asoslangan qarorlar qabul qilish imkonini beradi. Bu funktsional jihatdan imkoniyat tug'ilganda aniqlik me'yorida yumshoqlik kiritishni ham o'z ichiga oladi, chunki keraksiz darajada qattiq aniqlik me'yori kesish vaqtini hamda tekshirish xarajatlarini keskin oshirib yuborishi mumkin.

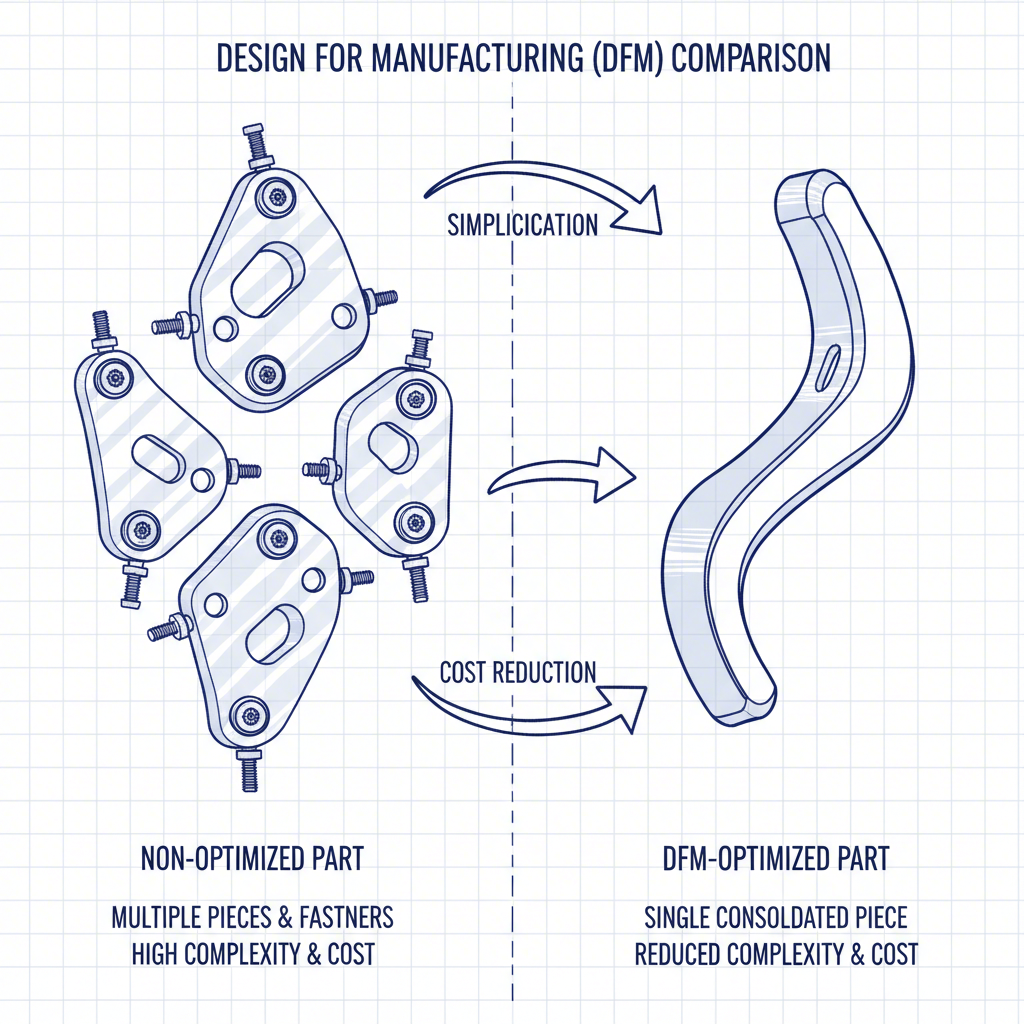

Ushbu tamoyillarning ta'sirini tushuntirish uchun DFM ya'ni ishlab chiqarish uchun mo'ljallangan qism va optimallashtirilmagan qismlar o'rtasidagi farqni ko'rib chiqing.

Ushbu asosiy tamoyillarni qo'llash orqali muhandislik jamoalari samarasizliklarni tizimli ravishda bartaraf etishi, chiqindilarni kamaytirishi va yanada mustahkam va foydali ishlab chiqarish operatsiyasini yaratishi mumkin. E'tibor faqat dizayn muammosini hal etishdan ko'ra, barqaror va ishlab chiqarishga yaroqli yechim yaratishga o'tadi.

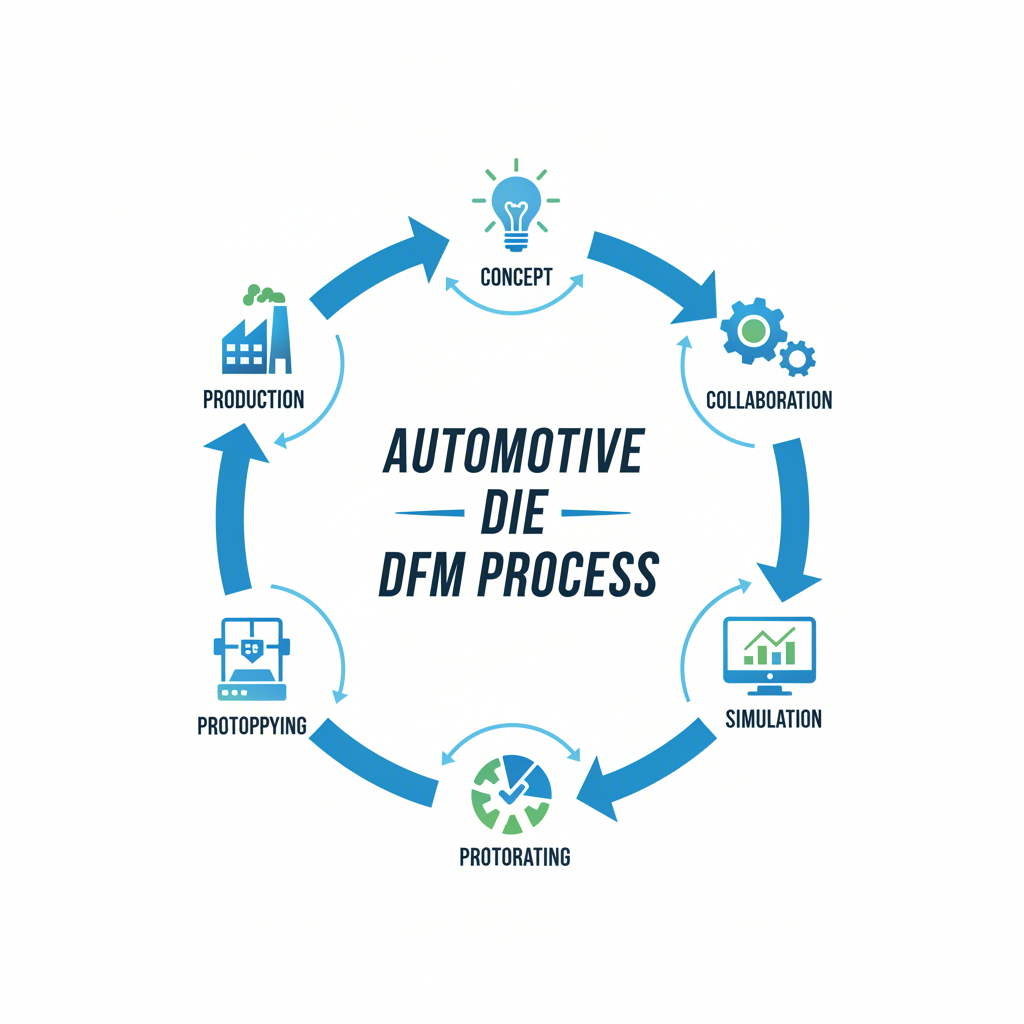

Avtomobil shablon dizaynida DFM jarayoni: Bosqichma-bosqich yondashuv

Avtomobil shablonlarini loyihalashda ishlab chiqarishga yaroqlilikni ta'minlash (DFM) bitta voqeaga emas, balki ko'p funktsiyali hamkorlik talab qiladigan takrorlanuvchan jarayon hisoblanadi. Bu ishlab chiqarish uchun to'liq optimallashtirilganligiga ishonch hosil qilish uchun dizaynni tahlil qilish, sozlash va tekshirish bo'yicha tizimli yondashuvni o'z ichiga oladi. Bu tuzilgan ish oqimi jamoalarga o'zgarishlar kiritish eng arzon bo'lganda, ya'ni dastlabki bosqichda ehtimoliy muammolarni aniqlash imkonini beradi.

DFM jarayoni odatda bir nechta asosiy bosqichlarni o'z ichiga oladi:

1. Dastlabki tushuncha va amalga oshirilishi mumkinligini tahlil qilish: Ushbu birinchi qadam qismning funksiyasini, ishlash talablarini va maqsadli narxni belgilashni o'z ichiga oladi. Muhandislar ishlab chiqarish hajmi, material tanlovi va geometrik murakkablikka asoslanib eng mos keladigan yondashuvni aniqlash uchun turli ishlab chiqarish jarayonlarini (masalan, shakllantirish, quyish, urgan) baholaydilar.
2. Ko'p funktsional jamoa hamkorligi: DFM asosan jamoaviy ishdir. Dizayn muhandislari, ishlab chiqarish muhandislari, sifat mutaxassislari va hatto material yetkazib beruvchilari boshidan hamkorlik qilishlari kerak. Bu erta jalb etilish dizaynga har xil mutaxassislarning bilimlari qo'llanilishini ta'minlaydi va keyingi bosqichda muammolarga olib keladigan bo'shliqlarni oldini oladi. Qanday Avtomobillarni ishlab chiqarish bo'yicha yechimlar , dizayn hamda ishlab chiqarish o'rtasidagi ushbu "yaqinlik ruhi" yetakchi avtomobillar ishlab chiqaruvchilar uchun asosiy farqdir.
3. Materiallar va jarayonlarni tanlash: Amal qiluvchi tushunchaga ega bo'lgandan so'ng jamoa aniq materialni va ishlab chiqarish jarayonini tanlaydi. Matritsa dizayni uchun bu doimiylikni qulay ishlash bilan muvozanatlashuvchi po'lat shtampli tanlash va detal geometriyasining presslab ishlashga mos kelishini ta'minlash degani. Murakkab loyihalarda maxsus ishlab chiqaruvchi bilan hamkorlik muhim tushunchalarni berishi mumkin. Masalan, Shaoyi (Ningbo) Metal Teknologiyasi Co., Ltd. so'zlamagan metall kesishdan oldin material oqimini optimallashtirish va nuqsonlarni oldindan olib tashlash uchun ilg'or CAE simulyatsiyalaridan foydalangan holda avtomobil shtampovkasi matritsalariga oid mutaxassislarni taklif etadi.
4. Namuna ishlab chiqish va simulyatsiya: Qimmatbaho ishlab chiqarish uskunalari uchun majburiyatga kirishdan oldin jamoalar material ishlab chiqarish jarayonida qanday xatti-harakat qilishini bashorat qilish uchun simulyatsiya dasturlaridan (masalan, Cheklangan Elementlar Tahlili) foydalanadi. Bu shtampovka qilingan detallarda kuchlanish markazlari, materialning ingichkalashuvi yoki qaytish kabi ehtimoliy muammolarni aniqlash imkonini beradi. So'ngra dizaynni tasdiqlash, montaj mosligi va funktsionalligini sinovdan o'tkazish uchun jismoniy namunalar yaratiladi.
5. Fikr-mulohaza va takrorlash: Simulyatsiya va prototiplar natijalari dizayn jamoasiga qaytish jarayonida ishlatiladi. Bu bosqich aniqlangan muammolarni hal etish uchun dizaynni sozlash bo'yicha uzluksiz takomillashtirish tsiklidan iborat. Maqsad barcha ishlash talablari bilan mos keladigan, shu bilan birga ishlab chiqarish uchun optimallashtirilgan yakuniy dizaynga erishish uchun takroriy ravishda ishlashdan iborat.
6. Ishlab chiqarish uchun yakuniy dizayn: Barcha manfaatdor tomonlar ishlab chiqariluvchanlikka ishonch hosil qilgandan keyin, yakuniy texnik xususiyatlar va chizmalar uskunalashtirish hamda massaviy ishlab chiqarish uchun e'lon qilinadi. Qattiq DFM jarayoni tufayli ushbu yakuniy dizaynda ishlab chiqarish bilan bog'liq muammolar sodir bo'lish ehtimoli ancha past bo'ladi va shu tariqa muvaffaqiyatli ishga tushirish kafolatlanadi.

Haqiqiy ta'siri: Avtomobilda DFM bo'yicha amaliy misollar

DFMning nazariy afzalliklari uning amaliy qo'llanilishini o'rganishda jismiy shaklga ega bo'ladi. Avtomobil sanoatida kichik komponentlardan katta korpus panellarigacha bo'lgan DFM tamoyillarini qo'llash xarajatlarda, sifatda va ishlab chiqarish tezligida sezilarli yaxshilanishga olib kelgan. Ushbu holatlar namoyish etadiki, dizayn falsafasidagi o'zgarish bevosita o'lchanadigan biznes natijalariga aylanadi.

Shikastlanish muammosi bilan duch kelgan yoqilg'i idishining qulflangan eshigi ishlab chiqaruvchisidan kelib chiqqan birorta jo'shqin misol keltirish mumkin. Ishlab chiqarish jarayonida materialning notekis qisqarishi va to'ldirish muammolari tufayli asl dizayn (alyuminiydan tayyorlangan) ishonchsiz qismlarga olib kelgan. Buni batafsil tushuntirgan tadqiqotda aytilishicha, Dynacast , muammo hal etish uchun ularning muhandislik jamoasi jalb qilindi. Birinchi qadam sifatida DFM tahlilini o'tkazish bo'ldi. Simulyatsiya dasturidan foydalangan holda, ular boshqa material — Zamak 5 sifatida tanilgan rux qotishmasi — yuqori mustahkamlik va qattiqlik berishini aniqlashdi. Muhimroq jihat shundaki, ular o'zgartirilgan quyish uskunasini qayta ishlab chiqdilar, quyish joyini optimallashtirish va material oqimini va boshning butunligini ta'minlash uchun ko'p o'rali yechim yaratishdi. Natijada, boshning ishdan chiqishi to'liq bartaraf etildi, uskuna xizmat muddati uzaytirildi va mijoz uchun har bir dona narxi kamaytirildi.

DFM ning yana bir keng tarqalgan qo'llanilishi avtomobillarning tashqi panellarini ishlab chiqarish sohasidir. An'anaviy yondashuv alohida presslangan po'lat varaqning bir nechta qismlarini ajratib olishni va keyin ularni payvandlashni talab qiladigan murakkab yon panelini loyihalashdan iborat bo'lishi mumkin. Bu ko'p bosqichli jarayon uskunalar uchun qo'shimcha xarajatlarni, uzunroq tsikl vaqtlarini hamda payvand choklarida potentsial nosozliklarning vujudga kelish ehtimolini keltirib chiqaradi. DFM tamoyillarini qo'llaydigan muhandislik guruh bu yondashuvga shubha bilan qaraydi. Ular panelni bitta chuqurroq presslanadigan (deep-draw) detal sifatida qayta ishlashi mumkin. Bu dastlabki matritsani yanada murakkab va mustahkam qilishni talab etsa ham, butun pastki jarayonlarni bekor qiladi. Bunday birlashtirish montaj ishlariga bo'lgan ehtiyojni kamaytiradi, payvand uskunalari kerak bo'lmasligini ta'minlaydi, panelning konstruktiv mustahkamligini oshiradi va oxir-oqibat har bir avtomashina uchun umumiy ishlab chiqarish xarajatlarini pasaytiradi.

Ushbu misollar DFM muvaffaqiyatli joriy etilishidagi umumiy jihatlarni aks ettiradi: faqatgina detalni emas, balki unga asoslangan butun ishlab chiqarish tizimini loyihalashga o'tish. Materialshunoslik, uskunalar texnologiyasi va montaj logistikasini dastlabki loyihalash bosqichlarida hisobga olib, avtomobillar kompaniyalari murakkab ishlab chiqarish qiyinchiliklarini hal etish, yangiliklarni rag'batlantirish hamda mustahkam va samarali ishlab chiqarish ekotizimini yaratish imkoniyatiga ega bo'ladi.

Avtomobillar ishlab chiqarishning kelajagini rag'batlantirish

Ishlab chiqarish uchun loyihalash — faqatgina xarajatlarni kamaytirish usuli emas, balki avtomobil sanoatining kelajagini boshqarish uchun strategik zarurlikdir. Transport vositalari elektrifikatsiya, avtonom tizimlar hamda ulanuvchi texnologiyalar tufayli yanada murakkablashib borgan sari, ishlab chiqarishni soddalashtirish qobiliyati muhim raqobat afzalligiga aylanadi. DFM bu murakkablikni boshqarish uchun asosiy asos bo'lib xizmat qiladi va yangi g'oyali dizaynlarning nafaqat tasavvur qilinishi, balki keng ko'lamda hamda raqobatdor narxda ishlab chiqarilishini ta'minlaydi.

DFM tamoyillari — soddalashtirish, standartlashtirish va erta hamkorlik — doimiy, lekin ularning qo'llanilishi texnologiya rivojlanishi bilan o'zgarib bormoqda. Murakkab simulyatsiya dasturlari va sun'iy intellekt asosidagi tahlillar kabi raqamli vositalarning kengayishi muhandislarga ishlab chiqarish imkoniyatidagi muammolarni avvalgidan ko'ra tezroq va aniqroq aniqlash hamda hal etish imkonini beradi. Ushbu texnologiyalar mahsulot ishlab chiqarish jarayonida bashorat qiluvchi, reaktiv yondashuvdan ko'ra kamroq bo'lish imkonini beradi, loyihalash siklini qisqartiradi va bozorga chiqish tezligini oshiradi.

Xulosa qilib aytganda, DFM madaniyatini qabul qilish avtomobil kompaniyalariga sifatliroq mahsulotlarni samaraliroq yetkazib berish imkonini beradi. Bu dizayn hamda ishlab chiqarish alohida funktsiyalar emas, balki yangilanishda birlashgan sheriklar bo'lgan doimiy takomillashtirish muhitini shakllantiradi. Tez o'zgarayotgan davrda rivojlanishni istagan har qanday avtomobil ishlab chiqaruvchi uchun ishlab chiqarish uchun loyihalash san'ati va fanini egallash kelajakdagi yo'lda zarurdir.

Avtomobil sohasidagi DFM haqida tez-tez beriladigan savollar

ishlab chiqarish uchun dizayn (DFM) jarayoni nima?

Ishlab chiqarish uchun dizayn (DFM) jarayoni qismlar va mahsulotlarni ishlab chiqarishni osonlashtirishga e'tibor qaratib loyihalashni o'z ichiga oladi. Maqsad loyihani soddalashtirish, optimallashtirish va takomillashtirish orqali arzonroq narxda yaxshiroq mahsulot yaratishdir. Bu odatda mahsulot ishlab chiqarishning dastlabki bosqichlarida dizaynerlar, muhandislar va ishlab chiqarish xodimlari o'rtasidagi ko'p funktsional hamkorlik orqali amalga oshiriladi.

ishlab chiqarish uchun dizayn (DFM) ga misol bering

DFM ning klassik misoli vintlardan yoki boshqa biriktiruvchi elementlardan foydalanish o'rniga mahsulotni snap-fit komponentlari bilan loyihalashdir. Bu montaj jarayonini soddalashtiradi, kerakli qismlar sonini kamaytiradi, materiallarga ketadigan xarajatlarni pasaytiradi hamda montaj vaqtini hamda mehnat xarajatlarini kamaytiradi. Boshqa bir avtomobilga oid misol — tushirib qo'yish uchun alohida chap va o'ng tomondagi qismlar yaratish zarurati bo'lmasligi uchun komponentni simmetrik qilish, bu esa inventarizatsiya va montajni soddalashtiradi.

3. Mahsulot dizaynida ishlab chiqarish uchun dizayn (DFM) ning asosiy maqsadi nima?

DFM ning asosiy maqsadi umumiy ishlab chiqarish xarajatlarini minimal darajada saqlab, mahsulot sifatini saqlash yoki oshirish hamda dizayn barcha funktsional talablarga javob berishini ta'minlashdir. Qo'shimcha maqsadlarga ishlab chiqarish kechikishlarini kamaytirish va montaj jarayonini silliqlash orqali bozorga chiqish muddatini qisqartirish kiradi.

4. Ishlab chiqariluvchanlik uchun dizayn (DFM) metodologiyasining qaysi dizayn faoliyati uning tarkibiga kiradi?

DFM metodologiyasi doirasidagi muhim dizayn faoliyatiga detalning geometriyasini tahlil qilish va soddalashtirish kiradi. Bu shakllangan detallarda bir xil devor qalinligidan foydalanish, formadan oson chiqarish uchun qiyalik burchaklar qo'shish, mashina ishlov berishni soddalashtirish uchun burchak radiuslarini oshirish hamda murakkablikni kamaytirish va moslama xarajatlarini pasaytirish uchun simmetrik bo'lmagan elementlardan voz kechish kabi choralar ham kiradi.
