Qisqacha

Chuqur chizish jarayoni — tekis metall plastinkalarni chuqurligi radiusidan katta bo'lgan uzluksiz, bo'shliqqa ega tarkibiy qismlarga shakllantirish uchun ishlatiladigan sovuq shakllantirish usulidir. Ushbu usul avtomobil sanoati uchun asosiy ahamiyatga ega, chunki u mustahkam, o'lchami aniq va aralashmaydigan qismlarni samarali ishlab chiqarish imkonini beradi. Havosi to'ldiruvchi idishlar, yoqilg'i nasos korpuslari hamda ABS tormoz modullari kabi strukturaviy butuntsizlikka ega bo'lishi kerak bo'lgan tarkibiy qismlarning ishlab chiqarilishida keng qo'llaniladi.

Chuqur chizish jarayonini tushunish: Asoslari va mexanikasi

Chuqur chizish — bu bo'shliqqa ega uch o'lchamli shaklga aylantiriladigan metall plastinkani (zarbali taxta sifatida ham tanilgan) tajovuzsiz yoki ulanmalar hosil qilmaydigan maxsus metall shakllantirish jarayonidir, texnik jihatdan cho'zilish-bosish shakllantirish jarayoni sifatida aniqlanadi. Umumiy metall bosib chiqarishdan farqli o'laroq, chuqur chizish materialni matritsa bo'shlig'iga oqishini ta'minlaydi va natijada radiusidan chuqurroq bo'lgan tayyorma buyumlarni yaratadi. Bu avtomobil qismlari uchun keng tarqalgan, monolitik, aralashmaydigan tuzilish talab qilinadigan komponentlarni ishlab chiqarish uchun muhim farqdir. Ushbu jarayon dastlabki zarbadan yakuniy mahsulotgacha nisbatan bir xil material qalinligini saqlash qobiliyati uchun qadrlanadi.

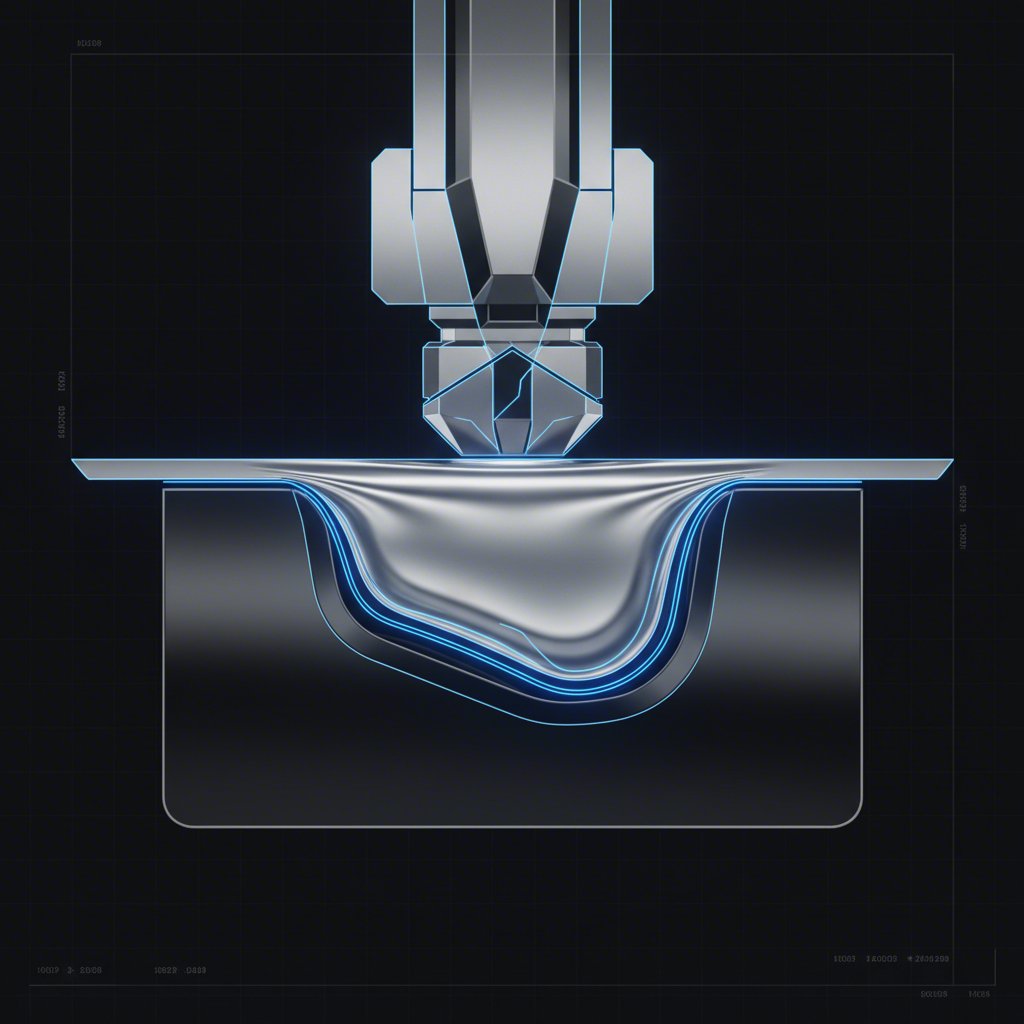

Chuqur chizish jarayonining mexanizmi uchta asosiy komponent atrofida aylanadi: to'ntar, matritsa va plastinani ushlab turuvchi. Operatsiya varaq simobini matritsaga joylashtirish bilan boshlanadi. So'ngra plastinani ushlab turuvchi plastinaning chetlariga nazorat ostida bosim qo'llash uchun tushadi va uni matritsa yuziga qarab mahkamlaydi. Bu bosim material oqishini boshqarish va burmalanish kabi nuqsonlarni oldini olish uchun juda muhim. Keyingi bosqichda, ichki detal shakliga ega bo'lgan to'ntar pastga harakat qilib, plastinani matritsa o'ynigiga surib kiradi. Metall matritsaning radiusli qirralari orqali tortiladi, natijada u deformatsiyalanadi va to'ntar hamda matritsaning shaklini oladi.

Chuqur chizish operatsiyasining muvaffaqiyati bir nechta omillarning aniq sozlanishiga bog'liq. To'ntar va matritsa orasidagi bo'shliq ehtiyotkorlik bilan boshqarilishi kerak — juda kam bo'shlik materialni yirtib tashlashi mumkin, juda ko'pi esa burmalanishga olib keladi. Tafsilotli qo'llanmadan ko'ra Macrodyne , to'g'ri smazka ishqalanishni kamaytirish, material oqishini yengillashtirish, asbob-islohotlarning eskirishini kamaytirish va yakuniy qismning sirtini yaxshilash uchun ham muhim ahamiyatga ega. Butun ketma-ketlik kuchli, uzluksiz tushirilgan komponent hosil qiluvchi ehtiyotkorlik bilan boshqariladigan plastik deformatsiyadan iborat.

Bosqichma-bosqich protsedurani quyidagicha xulosa qilish mumkin:

1. Bo'sh joyga o'rnatish: Tekis metall plastinasi matritsa halqasiga joylashtiriladi.
2. Mahkamlash: Plastina ushlagich plastinaning atrofiga bosim o'tkazadi, bu esa material oqishini nazorat qiladi.
3. Chizma: Urg'ich pastga tushib, metall plastinkani matritsa o'zagiga so'zlashgan shaklni hosil qilish uchun siqib kiradi.
4. Kamayish: Urg'ich ortga chiqadi va tayyor qism matritsadagi chiqariladi.

Murakkab yoki juda chuqur qismlar uchun ushbu jarayon bir nechta bosqichlarda amalga oshirilishi kerak bo'lishi mumkin, bunda har bir bosqichda ketma-ket ravishda komponentning diametri kamaytiriladi va uzunligi oshiriladi. Bu ko'p bosqichli yondashuv materialni bitta operatsiyada shakllantirish chegarasidan oshib ketishining oldini oladi.

Asosiy afzalliklari va avtomobil sohasidagi qo'llanilishi

Chuqur chizish jarayoni avtomobil sanoatida kerakli bo'lmagan afzalliklarni taklif etadi. Ularning eng muhim foydasi — uzluksiz qismlar yaratishdir. "Trans-Matic" tomonidan batafsil bayon etilganidek, bu monolit tuzilish payvandlangan yoki ulangan joylarga xos bo'lgan zaif nuqtalarni bartaraf etadi, shu sababli ham komponentlar o'ziga xos ravishda sovuqqa, suvga va havoga nisbatan zich bo'ladi. Bu yoqilg'i nasoslari va tormoz modullari kabi xavfsizlik jihatidan tanqidiy ahamiyatga ega bo'lgan tizimlar uchun juda muhim. Shunihamda, ushbu jarayon ish qattiqlovchanligini (yoki kuchlanish qattiqlovchanligini) keltirib chiqaradi — bu materialning quyma holatdagi mustahkamligi va qattiqroq bo'lishini oshiradigan sovuq ishlash turi bo'lib, issiqlik bilan ishlash talab qilinmaydi va natijada barqarorroq hamda chidamliroq komponentlar hosil bo'ladi. Trans-Matic , bu monolit tuzilish payvandlangan yoki ulangan joylarga xos bo'lgan zaif nuqtalarni bartaraf etadi, shu sababli ham komponentlar o'ziga xos ravishda sovuqqa, suvga va havoga nisbatan zich bo'ladi. Bu yoqilg'i nasoslari va tormoz modullari kabi xavfsizlik jihatidan tanqidiy ahamiyatga ega bo'lgan tizimlar uchun juda muhim. Shunihamda, ushbu jarayon ish qattiqlovchanligini (yoki kuchlanish qattiqlovchanligini) keltirib chiqaradi — bu materialning quyma holatdagi mustahkamligi va qattiqroq bo'lishini oshiradigan sovuq ishlash turi bo'lib, issiqlik bilan ishlash talab qilinmaydi va natijada barqarorroq hamda chidamliroq komponentlar hosil bo'ladi.

Ishlab chiqarish jihatidan chuqur tortish yuqori hajmli ishlab chiqarish uchun juda samarali va xarajatlarni tejashli usuldir. Bitta press tsiklida bir nechta shakllantirish operatsiyalarini bajarish imkoniyati, tezkor tsikl vaqtlari bilan birlashgan holda, ishlab chiqarish xarajatlarini va yetkazib berish muddatlarini sezilarli darajada kamaytiradi. Bu samaradorlik chuqur tortishni qo'yma-qo'sh tashkil etilgan quyish yoki ko'p detalli mashinalashtirish kabi qimmatbaho usullarga nisbatan afzal ko'rilishining asosiy sababidir. U materiallarning chiqindilarini minimal darajada saqlaydi va yanada avtomatlashtirilishi mumkin, bu esa mehnat xarajatlarini kamaytiradi hamda minglab detallar bo'ylab barqaror sifatni ta'minlaydi.

Avtomotot sohasida chuqur tortishning qo'llanilishi keng va xilma-xil bo'lib, turli muhim komponentlarni qamrab oladi. Ayni paytdagi eng ko'zga ko'ringan misollar quyidagilardan iborat:

• Xavfsizlik tizimlari: Havoli podushka uchun inflyatorlar va diffuzorlar, ABS tormoz modullari uchun korpuslar.
• Yoqilg'i va dvigatel tizimlari: Yoqilg'i nasosi komponentlari, inyektor stakanlari hamda turli sensor korpuslari.
• Konstruktiv va kuzov qismlari: Yoqilg'i tanklari, dvigatel qismlari hamda murakkab kuzov panellari.
• Boshqa komponentlar: Termostat ulanishlari, bayonetli soketlar va turli tizimlar uchun ulagichlar.

Avtomobillar sohasida chuqur chizish (deep drawing) uchun ayniqsa aluminiy kabi materiallar juda mos keladi. Shuningdek Hudson Technologies tushuntirishicha, aluminiy ajoyib mustahkamlik-og'irlik nisbati, tabiiy korroziyaga chidamlilik hamda yuqori bukilishga chidamlilikka ega. Bu xususiyatlar chuqur chizilgan aluminiy qismlarni strukturaviy butunligi va xavfsizligini saqlab turayotgan paytda yoqilg'i samaradorligini oshirish maqsadida transport vositasining og'irligini kamaytirish uchun g'oya ko'p etadi.

Muhim Jarayon Omillari: Materiallar, Dizayn va Nuqsonlar

Muvaffaqiyatli chuqur chizish natijasiga erishish uchun material xususiyatlari, uskuna dizayni va jarayon parametrlariga e'tibor qaratish kerak. Material tanlovi muhim ahamiyatga ega; metallarning cho'zilish kuchi yuqori bo'lishi kerak, shunda ular ishdan chiqmasdan cho'ziladi va shakllanadi. Mos keladigan materiallarga aluminiy qotishmalari, sovuq silkindirilgan kam uglerodli po'lat, ba'zi changlamaydigan po'latlar, latun va mis kiradi. Materialning plastik deformatsiya nisbati va mustahkamlash xususiyatlari uning jarayondagi cho'zish va siqilish kuchlariga qanday reaksiya berishini belgilaydi.

Odatdagi ishlab chiqarish nuqsonlarini oldini olish uchun to'g'ri uskuna dizayni va aniq jarayonni boshqarish zarur. Ishlab chiqarish bo'yicha mutaxassislarning fikricha Neway Precision e'tibor bering, burmalanish, yirtilish va qaytish kabi qiyinchiliklarni oldindan ko'rish va ularni bartaraf etish kerak. Masalan, material oqimini bashorat qilish va ishlab chiqarish boshlanishidan oldin asbob-uskunani optimallashtirish uchun ko'pincha ilg'or simulyatsiya dasturiy ta'minoti ishlatiladi. Bu sinov-xato orqali sozlashdan saqlanish tufayli katta xarajatlarni tejash imkonini beradi. Mustahkam yechimlarni qidirayotgan ishlab chiqaruvchilar uchun ba'zi firmalar ushbu sohaga ixtisoslashgan. Masalan, Shaoyi (Ningbo) Metal Technology Co., Ltd. murakkab tarkibiy qismlar uchun aniqlik va samaradorlikni ta'minlash maqsadida ilg'or simulyatsiyalardan foydalangan holda maxsus avtomobillar uchun bosma matritkalari yaratish bo'yicha mutaxassaslikka ega.

Jarayon diqqat bilan nazorat qilinmasa, bir nechta oddiy kamchiliklar paydo bo'lishi mumkin. Sifatni saqlash uchun ularning sabablarini va yechimlarini tushunish muhim. Chuqur chizish jarayoni plastinkani matritsadan o'tkazishni anglatgan holda cho'zish shakllantirish — bu flansni sezilarli darajada tortmay, material qalinligini kamaytirish natijasida matritsa ustiga materialni cho'zishni o'z ichiga olgan boshqa jarayondir.

Avtomobil qismlari uchun chuqur chizishda sifatni ta'minlash

Aniq va ishonchli bo'lishi shart bo'lgan avtomototsozlik sohasida sifatni ta'minlash chuqur chizish jarayonining muhim yakuniy bosqichi hisoblanadi. Shikastlanish jarayonida materialga kuchli ta'sir qilish va material o'tkazilishi nazoratdan chiqqanda o'lchamdagi aniqlikni yoki material butunligini buzish xavfini oshiradi. Har bir komponentning qattiq to'g'ri kelishiga erishish, ayniqsa havo yostig'i diffozorlari yoki tormoz tizimi korpuslari kabi xavfsizlikka alohida e'tibor talab qiladigan qismlar uchun juda muhim, chunki ularda nosozliklarga yo'l qo'yish mumkin emas.

Zamonaviy sifatni ta'minlash oddiy ishlab chiqarishdan keyingi tekshiruvdan ham ortiqqa boradi. Metrolgiya sohasidagi yetakchi firmaning ma'lumotlariga ko'ra ZEISS , ishlab chiqarish boshlanishidan oldin shakllantiruvchi asbob-uskunalar tekshirilishi bilan faol yondashuv amalga oshiriladi. Yulduzsimon optik 3D o'lchash tizimlaridan foydalanib, ishlab chiqaruvchilar tikuvchi va matritsaning butun sirtini yuqori aniqlikda skanerlashi mumkin. Bu asbob-uskunalar raqamli ikkiligida CAD modelidan har qanday og'ishlarni aniqlash imkonini beradi va birinchi detal tortilishidan oldin uskunalar o'zlarining mukammalligiga ega bo'lishini ta'minlaydi. Birinchi bosqichni tekshirish tizimli xatolarni oldini oladi hamda katta miqdordagi vaqt hamda resurslarni tejash imkonini beradi.

Jarayonni nazorat qilish zamonaviy sifat nazoratining yana bir asosiy tamoyilidir. Robot boshqaruvdagi sensorlarni ishlab chiqarish liniyasiga bevosita integratsiya qilish mumkin va tayyorlanayotgan qismlarning muhim o'lchamlarini o'lchash imkonini beradi. Bu haqiqiy vaqtda bo'sh bosim yoki smazka kabi jarayon parametrlariga darhol sozlash imkonini beradi va xatolar katta miqdordagi nuqsonli qismlarga olib kelishidan oldin ularni tuzatishga yordam beradi. Bu an'anaviy usullardan keskin farq qiladi, chunki an'anaviy usullar yakuniy mahsulotlarning namunasini tekshirishga bog'liq bo'lib, xatolar katta miqdordagi chiqindi paydo bo'lgandan keyingina aniqlanishi mumkin. Asboblarni tekshirishni jarayonni nazorat qilish bilan birlashtirish orqali avtomobillar ishlab chiqaruvchilari chuqur tortilgan qismlar eng yuqori aniqlik, xavfsizlik va ishonchlilik darajasida ishlab chiqarilishini ta'minlay oladilar.

Koʻpincha soʻraladigan savollar

1. Chuqur tortish qanday amalga oshiriladi?

Chuqur chizish jarayoni to'pcha va matritsa yordamida amalga oshiriladi. Tekis metall plastinasi matritsa o'yig'iga qo'yiladi. Plastina chetlariga bosim o'tkazadigan parda ushlagich ta'sir qiladi, so'ngra to'pcha metallni matritsa o'yig'iga siqib kirgizadi, natijada u deformatsiyalanadi va kerakli bo'sh shaklni oladi. Ushbu jarayon materialni ingichka cho'zish emas, balki nazorat qilinadigan material oqimiga asoslanadi.

2. Chuqur chizish kuchi uchun formula nima?

Chuqur chizish uchun kerak bo'ladigan maksimal to'pcha kuchi (F) ni taxminan hisoblash uchun ishlatiladigan keng tarqalgan formula F = S * p * t, bu yerda S — materialning cho'zilish chidamliligi, p — chizilgan detal perimetri, t — material paltinasining qalinligi. Bu hisoblash taxminiy ma'lumot beradi, lekin haqiqiy kuchlarga ishqalanish, moysimon moddalar va asbob geometriyasi kabi omillar ta'sir qilishi mumkin.

3. Chuqur chizish bilan cho'zib shakllantirish o'rtasidagi farq nima?

Chuqur chizishda material flanets sohasidan matritsa o'qiga o'tish uchun rag'batlantiriladi, natijada devor qalinligi nisbatan o'zgarmas holda ko'rinishidagi idishsimon qism hosil bo'ladi. Boshqacha tarzda cho'zish uchun blankning chetlari mahkam ushlab turiladi va material to'qnashuvchi yoki matritsaga cho'ziladi, bu esa istalgan shaklni yaratish uchun materialni ingichka qiladi.
