İlerlemeli Kalıp Baskı Presi: Yanlış Boyutlandırırsanız, Sonsuza Dek Ödersiniz

Aşamalı Kalıp ile Presleme Presinin Gerçekten Ne İşe Yaradığı

Şunu duyduğunuzda " basamakli matraş damgalama basıncı ," tek bir makinenin metal parçayı şekillendirmek için tek seferde çarpmasını hayal etmek cazip görünür. Gerçek ise daha ince ayrıntılıdır. Bu sadece bir pres değildir. Düz metal şeridini üretim hızında tamamlanmış parçalara dönüştürmek üzere bir pres, hassas olarak tasarlanmış bir aşamalı kalıp, bir bobin besleme hattı ve bir kontrol paketinden oluşan bütünleşik bir sistemdir.
提到“ 连续模冲压机 ”，人们很容易想象一台机器将金属猛烈地敲打成型。但实际情况远比这复杂。它不仅仅是一台冲压机，而是一个集成系统：冲压机、精密设计的连续模、卷料送料线和控制系统，所有部件协同工作，以生产速度将扁平金属带材加工成成品零件。

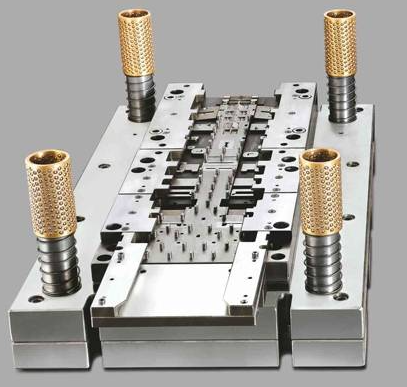

Aşamalı Kalıp ile Presleme Presinin Tanımı

Peki, ilerlemeli kalıp nedir ve içinde bulunduğu presle nasıl ilişkilidir? İlerlemeli kalıp, bir presin içine yerleştirilen özel çok istasyonlu bir araçtır. Bir metal bobin şeridi kalıba beslenir ve her pres darbesiyle sırayla farklı istasyonlardan geçer. Her istasyon, kesme, delme, bükme, şekillendirme veya çelikleme gibi belirli bir işlem gerçekleştirir. Şerit son istasyona ulaştığında, tamamlanmış parça taşıyıcı şeritten ayrılarak kullanıma hazır olarak düşer.

İlerlemeli kalıplı pres, düz metal şeridi tek bir sürekli işlemde bitmiş parçalara dönüştüren, yüksek hassasiyetli bir pres, çok istasyonlu ilerlemeli kalıp, servo tahrikli bobin besleme sistemi ve senkronize kontrollerden oluşan entegre bir üretim sistemidir.

Genel amaçlı bir presin tek darbeli kalıplar veya bileşik takımlarla çalıştırılmasıyla karşılaştırıldığında, ilerlemeli kalıp presleme işlemi için özel olarak tasarlanmış bir presin üç temel özelliği vardır: her vuruşta kayma hareketinin hassas tekrarlanabilirliği, her istasyonun şeridi doğru derinlikte tutabilmesi için tutarlı kapanma yüksekliği kontrolü ve her vuruş öncesinde şeridin doğru adım mesafesiyle ilerletilmesini sağlayan tam besleme senkronizasyonu. Bu unsurlardan herhangi biri eksik olursa, toleranslar kayar, kalıplar hasar görür ya da parçalar yanlış üretilir.

Pres, Kalıp ve Besleme Sisteminin Birlikte Çalışması

Sistemin çalıştığını hayal edin. İlerlemeli presleme sisteminde bir presin nasıl çalıştığını aşağıda açıklıyoruz:

• Bobin bir açıcıdan (decoiler) açılır, bobin eğriliğini gideren bir düzelticiye (straightener) geçer ve ardından bir servo rulo besleyiciye (servo roll feeder) girer.
• Besleyici, şeridi sabit bir mesafeyle ilerletir; bu mesafeye 'besleme adımı' (feed pitch) denir ve pres vuruş döngüsüne tam olarak zamanlanır.
• Kalıp içindeki yönlendirme pimleri, şeridin önceden delinmiş deliklerine geçerek küçük besleme hatalarını düzeltir ve işlenecek istasyonlar harekete geçmeden önce şeridin konumunu sabitler.
• Pres kolu aşağı iner ve her istasyon, şeridin farklı bölümlerinde aynı anda işlemi gerçekleştirir.
• Kol yukarı çekilir, kaldırıcılar şeridi alt kalıp detaylarından ayırır ve besleme sistemi şeridi bir sonraki vuruş için bir adım ileriye taşır.

Her bileşen diğerlerine bağlıdır. Pres, kuvveti ve hareket profilini sağlar. Kalıp, metal üzerinde her istasyonda ne olacağına karar verir. Besleme sistemi, ilerleme doğruluğunu kontrol eder. Kontrol paketi ise tüm bu unsurları bir araya getirir; tonajı izler, besleme konumunu doğrular ve bir sensör besleme hatası veya şerit burkulması tespit ettiğinde presi anında durdurur. Adım adım kalıp ile presleme yöntemi, bu unsurların ayrı ayrı makineler değil, tek bir birim gibi çalışmasından dolayı başarı kazanır.

Bu sistem düzeyindeki bakış açısı önemlidir çünkü tek bir bileşenin boyutlandırılması veya belirtimi, izole edilmiş şekilde yapıldığında uyumsuzluklara neden olur. Presin eğilme karakteristikleri anlaşılmadan tasarlanmış bir kalıp, eşit olmayan şekilde aşınacaktır. Şerit genişliği ve malzeme rijitliği göz önünde bulundurulmadan seçilen bir besleme sistemi, konumlandırma hatalarına yol açacaktır. Pres gövdesi tipi, tahrik mekanizması ve tonaj derecelendirmesi, kalıp ve malzemenin talep ettiği şeyden doğrudan türetilir; işte tam da burada pres seçimi ilginç hâle gelmeye başlar.

Pres Gövdesi Tipleri ve Tahrik Mekanizmalarının Karşılaştırılması

İlerlemeli kalıbınızı tutan çerçeve ne kadar çok eğilmeyle mücadele etmeniz gerektiğini, ne kadar hızlı çalışabileceğinizi ve kalıplamanızın ne kadar süre dayanacağını belirler. Yanlış çerçeve tipini veya tahrik sistemini seçerseniz, bu kalıbın ömrü boyunca tolerans sorunlarıyla uğraşmak zorunda kalırsınız. İlerlemeli presleme presleri pazarında iki çerçeve mimarisi baskın durumdadır ve bunların içinde üç farklı tahrik mekanizması iş için rekabet eder.

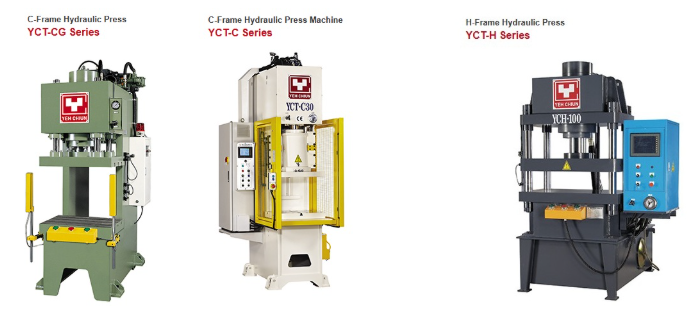

C-Gövdeli vs. Düz Kenarlı Pres Gövdeleri

C çerçeveli (veya aralıklı çerçeve) pres, kalıp alanının üç tarafına açık erişim sağlar ve bu nedenle daha hafif ilerlemeli işlemler için kompakt ve maliyet etkin bir çözümdür. Bu tür presler genellikle 35 ila 250 ton aralığında çalışır ve daha küçük, az sayıda istasyona sahip ilerlemeli kalıplarla kullanılır. Pazarlık noktası nedir? Açık "C" yapısı yük altında açısal olarak eğilir , yani tonaj arttıkça kayma bloğu (slide) hafifçe eğilebilir. Basit delme ve kesme işlemlerinde kullanılan ilerlemeli kalıplar için bu durum kabul edilebilir düzeydedir; ancak geniş bir kalıp üzerinde sık toleranslı şekillendirme işlemleri için bu bir sorun haline gelir.

Düz-yanlı presler, üst kısım (crown)’u her iki taraftan dikey kolonlarla destekleyerek bu açısal eğilimi ortadan kaldırır. Geometri, kayma bloğu yolunu sabitler ve yükün yoğunlaştığı noktaya bakılmaksızın onu tablaya (bolster) paralel tutar. 10, 20 ya da hatta 30+ istasyonlu ilerlemeli kalıp uygulamalarında tutarlı parça kalitesi talep edildiğinde bu rijitlik vazgeçilmezdir.

Yapısal fark, her çerçeve tipinin merkezden uzak yükleme durumunu nasıl yönettiğinde en açık şekilde ortaya çıkar. İlerlemeli kalıp setleri kuvveti nadiren eşit şekilde dağıtır. Şekillendirme istasyonları delme istasyonlarına göre daha güçlü darbe alır ve genellikle kalıbın arka kısmına doğru yoğunlaşır. Geniş bağlantı aralığına sahip bir düz kenarlı çerçeve, yükün büyük kısmını bağlantı noktaları arasında yerleştirerek kaydırıcıyı eğmeye çalışan konsol kuvvetlerini azaltır.

Kriterler	C-Çerçevesi (Aralıklı Çerçeve)	Düz Kenarlı
Tonnage aralığı	tipik olarak 35 – 250 ton	150 – 3.000+ ton
Sapma Davranışı	Yük altında açısal sapma; açık çerçeve esner	Minimum sapma; dikey kolonlar devrilmeye direnir
Yatak boyutu	Daha küçük; kalıp uzunluğunu sınırlar	Daha büyük tabla ve destek plakası boyutları mevcuttur
İlerlemeli Kalıp Uygulamaları	Küçük parçalar, daha az istasyon, daha ince kalınlıkta malzemeler	Çok istasyonlu kalıplar, sık toleranslar, ağır şekillendirme
Hız Kapasitesi	Yüksek hızlı varyantlar için saatte 600+ darbeye kadar	Standart olarak saatte 300+ darbeye kadar; yüksek hızlı varyantlar daha yüksektir
Askı Noktaları	Tek noktalı	2 noktalı veya 4 noktalı
Merkezden Uzak Yük Direnci	Sınırlı	Üstün, özellikle 4 noktalı tasarımlar

İlerlemeli presleme makinesinin tablasının sol-sağ yönünde 1,5 metreyi aşması gerektiğinde üreticiler genellikle iki noktalı bağlantı tasarımına geçer. Kalıp aynı zamanda ön-arka yönünde 2 metreyi aşarsa dört noktalı pres pratik bir seçim haline gelir. Bu dört askı noktası, şekillendirme yükünü daha eşit şekilde dağıtır ve çok istasyonlu ilerlemeli kalıpların çalışma alanları boyunca oluşturduğu burulma kuvvetlerine direnç gösterir.

Mekanik, Servo ve Hidrolik Tahrik Sistemleri

Tahrik mekanizması, kaydırıcıyı (slide) strok boyunca nasıl hareket ettirdiğini belirler ve bu hareket profili, ilerlemeli kalıbınızın yüksek hızda ne başarabileceğine doğrudan etki eder.

Geleneksel mekanik tahrikler bir elektrik motoru tarafından döndürülen bir kasnak (flywheel) kullanır; bu kasnak, enerjiyi bir kavramaya (clutch) aktararak bir eksantrik mili veya dişli sistemi üzerinden iletilir. Kaydırıcı sabit bir sinüzoidal hareket izler: strokun ortasında hızlanır ve alt ölü noktaya (bottom dead center) yaklaşırken yavaşlar. Bu, ilerlemeli işlemler için kanıtlanmış ve güvenilir bir teknolojidir. Doğrudan tahrikli mekanik bir kalıp pres makinesi en yüksek hızları ve en düşük enerji kayıplarını sağlarken, dişli sistemli varyantlar daha derin şekillendirme işlemlerinde daha yüksek tork sunar. Yüksek hızlı mekanik presler, küçük adım aralıklı (small-pitch) ilerlemeli işlemler için dakikada 1.000’den fazla vuruşa ulaşabilir.

Dikkat edilmesi gereken özel bir varyant, kayma hız eğrisini değiştirmek için bir kollu mekanizma kullanan bağlantı hareketli preslerdir. Standart bir krankın simetrik hareketinin aksine, bağlantı hareketli presler alt ölü noktaya yakın daha yavaş bir yaklaşım hızı üretirken hızlı dönüş hızını korur. Bu durum, genel çevrim hızını feda etmeden şekillendirme işlemi için daha uzun bir bekleme süresi sağlar ve bu nedenle delme ile orta düzey çekme işlemlerini birleştiren ilerleyici kalıplar için popüler hale gelmiştir.

Hidrolik tahrikler tam tonajı yalnızca strokun alt kısmında değil, strokun herhangi bir noktasında sağlar. Uzun bir çalışma penceresi boyunca erken ve sürekli kuvvet gerektiren derin çekme istasyonları içeren ilerleyici kalıplar için hidrolik presler özel bir uygulama alanı oluşturur. Sınırlama nedir? Çevrim hızı. Hidrolik sistemler mekanik alternatiflere kıyasla önemli ölçüde daha yavaştır; bu nedenle çekme derinliği hız gereksinimlerini aşan ilerleyici uygulamalar için ayrılmıştır.

Servo Preslerin İlerleyici Kalıpların Başarabileceği Şeyleri Nasıl Değiştirdiği

Servo-mekanik presler, son birkaç on yıldır ilerleyici kalıp pres teknolojisindeki en önemli gelişmeyi temsil eder. Bu presler, kasnak-kavrama-fren montajını, krank mili doğrudan tahrik eden yüksek torklu servo motorlarla değiştirir. Sonuç: her vuruşta tamamen programlanabilir slayt hareketi.

Bunun pratikte ne anlama geldiğini düşünün: Hem hassas delme istasyonları hem de agresif şekillendirme istasyonları içeren bir ilerleyici kalıp. Geleneksel mekanik bir pres üzerinde her istasyon aynı hız eğrisini görür. Servo pres ise slaytın yaklaşım sırasında hızlı hareket etmesini, malzeme akışını iyileştirmek ve geri yaylanmayı azaltmak için şekillendirme bölgesi boyunca yavaşlamasını ve dönüş vuruşunda tekrar hızlanmasını sağlayacak şekilde programlanmasını sağlar. Üretim çıktısı iki katına çıkabilir i̇lgisiz slayt hareketini ortadan kaldıran yarı hareket profilleriyle ilerleyici kalıplar çalıştırıldığında.

Servo teknolojisi ayrıca daha önce mümkün olmayan hareket profillerini de mümkün kılar:

• Yarı hareket yüzey derinliği az olan ilerleyici işlemler için strok uzunluğunu azaltarak SPM’yi (dakikadaki vuruş sayısını) büyük ölçüde artırır.
• Serbest hareket (kaynaklama) malzemeye tek bir çevrim içinde alt ölü noktada birden fazla kez darbe uygular; bu da kalıp istasyonları eklemeksizin geri yaylanmayı azaltır veya ortadan kaldırır.
• Titreşim hareketi i̇lerleyici kalıplarda derin çekme işlemlerini destekler ve bu sayede gerekli şekillendirme istasyonlarının sayısını azaltabilir.

Yüksek hızlarda, tahrik türü ne olursa olsun, dinamik dengeleme kritik hâle gelir. Vuruş oranları arttıkça, kayar parçanın öteleme kütlesi titreşim oluşturur; bu da besleme doğruluğunu etkileyebilir ve aşınmayı hızlandırabilir. Yüksek hızlı ilerleyici presleme makineleri, bu eylemsizlik kuvvetlerini dengeleyen ve makinenin yüksek vuruş/dakika (SPM) değerlerinde bile hassasiyetini korumasını sağlayan mekanik veya pnömatik karşı ağırlık sistemleri içerir.

Çerçeve tipi ile tahrik sistemi arasındaki seçim izole bir şekilde yapılmaz. Bu seçim, kalıbın gerektirdiği şeyden doğrudan türetilir: kaç istasyon, şekillendirme ne kadar karmaşık, işlenmiş parçanın hangi toleransları gerektirdiği ve yatırımın haklı çıkarılması için hangi üretim hacimleri gerekmektedir. Bu kalıp gereksinimleri, sırasıyla, preslenen malzeme ve her istasyonun üretmesi gereken kuvvetlerle ilişkilidir.

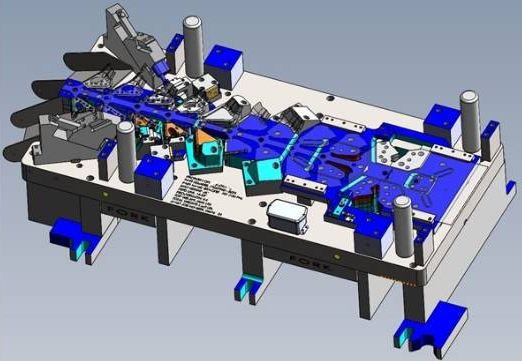

İlerlemeli Kalıp Tasarımının Temelleri: Pres Gereksinimlerini Belirleyen Faktörler

İlerlemeli presleme kalıbı tasarım çiziminde alınan her karar, doğrudan bir pres spesifikasyonuna dönüşür. Daha fazla istasyon, daha uzun bir tabla anlamına gelir. Karmaşık şekillendirme istasyonları, daha yüksek tonaj gerektirir. Daha sıkı merkezleme delikleri (pilot delikleri), daha hassas bir besleme sistemi gerektirir. Kalıp, onu çalıştıran pres olmadan bağımsız olarak var olmaz; aksine, presin ne sağlaması gerektiğini belirler.

İstasyon Düzeni Sıralaması ve İşlem Sırası

Mühendisler, kademeli dövme kalıbı tasarladıklarında, işlemlerin sırası malzemenin davranışına dayalı bir mantık izler. Genellikle delme ve çentikleme işlemlerini, şeridin hâlâ düz ve kararlı olduğu sırada gerçekleştirirsiniz. Şekillendirme ve bükme işlemleri, daha sonra metal akışına izin vermek için çevreleyen malzemenin kesilmesinden sonra yapılır. Son istasyon, tamamlanmış parçayı taşıyıcı şeritten ayırır.

Temsili bir kademeli kalıp için tipik istasyon sırası şu şekildedir:

1. Yönlendirme delikleri ve iç özellikler delinir (delme, çentikleme)
2. Şekillendirmeye yönelik serbest malzeme sağlamak amacıyla boşaltım yuvaları ve ana hat kesimleri yapılır
3. Bükme, çekme veya kabartma işlemleri gerçekleştirilir
4. Boyutsal doğruluk için bastırma veya şekillendirme uygulanır
5. Tamamlanmış parça taşıyıcı şeritten kesilerek ayrılır

Bu rastgele değildir. Şekillendirme işleminden önce delme, delik bozulmasını önler. Talan Products, bazı durumlarda belirli özellikler üzerindeki tolerans gereksinimleri nedeniyle şekillendirmeden sonra delmenin, konumu tutmak için tek mümkün yöntem olabileceğini belirtir. Ayrıca karmaşık işlemler arasında, kalıp parçalarına yapısal dayanıklılık sağlamak veya özel mekanizmalar için yer ayırmak amacıyla boş istasyonlar da bulunabilir.

İstasyon sayısı pres seçimi açısından neden önemlidir? Her istasyon kalıba uzunluk kazandırır. Örneğin 12 istasyonlu bir ilerleyici kalıp teçhizatı, bu yerleşimi rahatça barındıracak ve fazladan boşluk bırakacak şekilde bir taban plakası (bolster) ve pres tabanı gerektirir. Her aktif istasyon aynı zamanda toplam tonaj yüküne de katkı sağlar. Alt ölü noktada aynı anda çalışan daha fazla istasyon, presin kabul edilebilir sınırların ötesinde eğilmeden tüm bu tepe kuvvetlerinin toplamını karşılamasını gerektirir.

Şerit Düzeni ve Taşıyıcı Şerit Tasarımı

Şerit düzeni, ilerlemeli dövme kalıbı tasarımının temelidir. Parçanın malzeme üzerindeki yönünü, istasyonlar arasındaki adım mesafesini, malzeme kullanım oranını ve besleme sırasında her şeyi bir arada tutan taşıyıcı konfigürasyonunu belirler.

Şeridi tanımlayan iki temel boyut vardır: genişlik ve adım mesafesi. Şerit genişliği, parça boşluğunu, bir veya her iki kenarda taşıyıcı malzemeyi ve komşu parçalar arasında kalan hurda köprülerini kapsar. Adım mesafesi, şeridin her vuruşta ilerlediği mesafedir ve bu mesafe, servo rulo besleyicinizin her çevrimde sağlaması gereken ilerleme uzunluğunu doğrudan belirler.

Taşıyıcı şerit tasarımı, parça geometrisine ve şekillendirme gereksinimlerine göre değişir:

• Kenar taşıyıcılar (tek veya çift taraflı) şeritin bir veya her iki kenarında uzanır. Çift taraflı taşıyıcı, özellikle 0,2 mm altındaki ince malzemeler için üstün stabilite ve konumsal doğruluk sağlar. Tek kenarlı taşıyıcılar, bir ucunda bükme işlemi yapılan parçalar için uygundur.
• Orta taşıyıcılar şeridin ortasından geçen ve her iki taraftaki parçaları birbirine bağlayan taşıyıcılar. Bu taşıyıcılar, simetrik bükme parçaları için uygundur ve kenar taşıyıcılara kıyasla hurda miktarını azaltır.
• Gerilme şeridi taşıyıcıları esnek sekme unsurları içeren taşıyıcılar; bu sekme unsurları, bireysel parçaların komşu ilerlemeleri bozulmadan şekillendirme ve çekme istasyonlarından dikey olarak geçmesine olanak tanır.

Akatı taşıyıcı şeridin işlem boyunca düz kalması gereken temel kesme ve bükme işlemlerinde işe yarar. Ancak çoklu istasyonlarda derin şekillendirme veya çekme gerektiren ilerlemeli dövme kalıplarında taşıyıcı, kırılmadan veya komşu parçaları yerinden oynatmadan esneyebilmelidir. Kötü tasarlanmış bir taşıyıcı, tüm kalıp arızasına neden olabilir; bu nedenle mühendisler, takım çeliğine geçmeden önce tasarımlarını genellikle benzetim yazılımı veya elle mum kesme teknikleriyle doğrular.

Malzeme kullanımı, şerit yerleşimi planlamasında sürekli bir baskı unsuru oluşturur. Parçaları eğik yerleştirmek, boşlukları birbirine geçirmek veya daha dar taşıyıcılar seçmek, kullanım oranını %65'ten %75'e ya da daha yüksek seviyelere çıkarmaya yardımcı olabilir. Ancak kazanılan her yüzde puanı, şeridin besleme sırasında stabilitesi ve elde edilen ilerleyici kalıbın üretilebilirliği açısından dikkatle değerlendirilmelidir.

Konumsal Doğruluk İçin Pilot Yerleştirme

Pilotlar, ilerleyici kalıpların milyonlarca çevrim boyunca doğru parçalar üretmesini sağlayan unsurlardır. Pilotlar olmadan, küçük besleme hataları istasyondan istasyona birikir ve konumsal kayma toleransları yok eder.

Standart yaklaşım: pilot deliklerini ilk istasyonda delmek ve pilot pimlerini ikinci istasyondan itibaren etkinleştirmektir. Bu pimler, çalışma zımbalarının şeride temas etmesinden hemen önce önceden delinmiş deliklere girer ve besleme sisteminin neden olduğu kalan pozisyonlama hatasını giderir. Daha uzun ilerleyici kalıplar için pilotlar, şeridin uzunluğu boyunca birikimli hatanın oluşmasını önlemek amacıyla genellikle her iki ya da üç istasyonda bir yerleştirilir.

Kılavuz deliği yerleştirimi pratik bir soru doğurur. Parçanın kendi deliklerini kılavuz referansı olarak mı kullanmalısınız yoksa taşıyıcıya özel kılavuz delikleri mi açmalısınız? Parça deliklerini kullanmak malzeme tasarrufu sağlar ancak sık tolerans gerektiren özelliklerin uzamasına neden olma riski taşır. Taşıyıcı üzerinde hurda alana açılan özel kılavuz delikleri, parça bütünlüğünü korur ancak şeridin biraz daha geniş olmasını gerektirir.

Kılavuzunuzun etkileşim hassasiyeti, doğrudan besleme sistemi gereksinimlerine bağlıdır. Daha dar kılavuz-delik geçiş boşlukları, besleme sisteminin her vuruşta şeridi daha dar bir konumsal pencere içinde yerleştirmesini gerektirir. İlerlemeli kalıplarınız 15 veya daha fazla istasyon boyunca ±0,05 mm'den daha iyi konumsal doğruluk gerektiriyorsa, besleme sistemi ve kılavuz stratejisi bağımsız olarak değil, birbirleriyle uyumlu bir çift olarak tasarlanmalıdır.

Şerit genişliği, adım mesafesi, istasyon sayısı ve taşıyıcı tipi, pres spesifikasyonlarına etki eder. Daha geniş bir şerit, daha geniş bir besleme açıklığı gerektirir. Yüksek hızda daha uzun bir adım, daha hızlı besleme ivmesi gerektirir. Daha fazla istasyon, daha uzun bir tabla uzunluğu gerektirir. Ayrıca tüm bu istasyonlar boyunca aynı anda şeride uygulanan kuvvetler, altına o kalıbın yerleştirileceği presin 200 ton mu yoksa 400 ton mu olması gerektiğine karar verir. Bu kuvvet hesaplamaları ayrıntılı bir analiz gerektirir.

Malzeme Özelliklerinin Pres ve Kalıp Performansı Üzerindeki Etkisi

Şerit genişliği, adım mesafesi ve istasyon sayısı, presin ne kadar büyük olması gerektiğini gösterir. Ancak bu kalıptan geçen malzeme, presin ne kadar güçlü vurması gerektiğini, döngü hızının ne kadar yüksek olabileceğini ve parçanın doğru çıkabilmesi için kaç adet şekillendirme istasyonuna ihtiyaç duyulduğunu belirler. Sadece kalıp geometrisine dayalı olarak bir pres seçerseniz, gerekli tonajı eksik tahmin edersiniz, kalıp aşınmasını hızlandırırsınız ya da parça kalıptan çıktığı anda tolerans dışına çıkar.

Çekme Dayanımı ve Kalınlığın Tonnaj Üzerindeki Etkisi

Her ilerleyici metal presleme işlemi, temel bir ilişkiyle başlar: metalin kesilmesi, şekillendirilmesi veya çekilmesi için gereken kuvvet, hem malzemenin kalınlığına hem de şekil değiştirmeye karşı direncine orantılıdır. Kesme ve delme işlemlerinde formül oldukça basittir: çevre uzunluğu × kalınlık × kayma mukavemeti. Çekme ve şekillendirme işlemlerinde ise kayma mukavemeti yerine kopma mukavemeti kullanılır çünkü malzeme kesilmekten ziyade gerilim altındadır.

Bunun pratikte ne anlama geldiğini düşünün. Kayma mukavemeti yaklaşık 25 ton/in² olan 1,0 mm’lik düşük karbonlu çelik şerit, kayma mukavemeti 40+ ton/in² olan 1,0 mm’lik paslanmaz çelik şeride kıyasla çok daha az delme kuvveti gerektirir. Her iki şerit de aynı 12 istasyonlu ilerleyici kalıp düzenine geçirildiğinde, paslanmaz çelik versiyonu aynı geometri için yaklaşık %60 fazla pres tonajı gerektirir. Bu fark, alt ölü noktada aynı anda çalışan her aktif istasyonda birikerek artar.

Kalınlık etkisi artırır. Malzeme çapını 0,5 mm'den 1,0 mm'ye ikiye katlamak sadece gerekli kuvveti ikiye katlamakla kalmaz. Kesme işlemleri için kesme alanını ikiye katlar ve şekillendirme işlemleri için bükme momentini artırır. 1,5 ila 3,0 mm aralığındaki yüksek dayanıklılıklı çelikler, sadece yeterli enerji rezervlerine sahip düz taraflı preslerin BDC'de sıkışmadan yükü kaldırabileceği bölgeye tonlama gereksinimlerini itebilir.

Bu nedenle, ilerici damgalama malzemeleri tasarım sürecinin erken dönemlerinde belirlenmelidir. Malzeme seçimi, tonlama hesaplamalarına, bu da tüm üretim hücresi için sermaye yatırımını belirleyen basın seçimine dönüşür.

Çeşitli Kalıplama İstasyonlarında Sertleştirme

İlerlemeli damgalama, tek istasyonlu şekillendirmeye kıyasla burada karmaşık hale gelir. Metal plastik olarak şekil değiştirdiğinde daha sert ve daha az sünek hâle gelir. Bu durum, işlenebilirlikte sertleşme olarak bilinir ve ilerlemeli kalıp içindeki her şekillendirme istasyonunda gerçekleşir. Sekizinci istasyona giren şerit, birinci istasyona giren aynı malzeme değildir. Delinmiş, bükülmüş ve kısmen çekilmiş durumdadır; her şekil değişimi akma dayanımını artırmış ve kalan şekillendirilebilirliğini azaltmıştır.

Bu durum pres ve kalıp tasarımı açısından neden önemlidir? Her sonraki şekillendirme istasyonu, şekillendirilmesi için daha fazla kuvvet gerektiren daha sert bir malzemeyle karşılaşır. Mühendisler, istasyonlar arası tonajı hesaplarken bu birikimsel sertleşmeyi dikkate almak zorundadır. Bu etkiyi hafife alırsanız, son şekillendirme istasyonlarında malzeme çatlayabilir ya da presin strokun o noktasında sağlayabileceği kuvvetten daha fazla kuvvet gerekebilir.

Farklı alaşımlar tekrarlayan şekil değişimine çok farklı tepkiler verir:

• Düşük Karbon Çeliği orta derecede işlenebilir sertleşir ve çoklu şekillendirme işlemlerinde makul düzeyde sünekliğini korur; bu da karbon çeliği ilerleyici damaklama uygulamalarında kolayca işlenebilir olmasını sağlar.
• Paslanmaz çelik (özellikle 304 ve 316 gibi östenitik kaliteler) ağır işlenebilir sertleşir. Belirgin soğuk işlem sonrasında akma mukavemeti neredeyse iki katına çıkabilir ve yüzey sertleşmesiyle birlikte yapışma eğilimi artar; bu nedenle özel kaplamalar veya süreç içi yağlama stratejileri gerekir.
• Bakır ve tunç orta hızlarda işlenebilir sertleşir ancak başlangıçta görece düşük çekme mukavemetine sahiptir; bu nedenle sınırlarına ulaşmadan önce daha fazla istasyonda şekillendirilebilirler.
• Yüksek mukavemetli çelikler (HSLA, çift fazlı) sınırlı süneklikle başlar ve hızlı sertleşir; bu nedenle mühendisler, her işlemede daha az şekil değiştirme ile daha fazla istasyona deformasyonu dikkatlice dağıtmalıdır.

Zorlu alaşımlar için ilerleyici kalıplar, bazen ara gerilim giderme özelliklerini içerir veya bir adımda minimum şekil değişimine neden olan aşamalı yeniden çekmeler kullanır; böylece toplam şekil değiştirme güvenli sınırlar içinde kalır. Alternatif ise çatlak oluşumudur ve bu da hurda, üretim durması ve kalıp tamiri anlamına gelir.

Gerilim Giderme Davranışı ve İstasyon Düzeltmesi

Her bükülmüş veya şekillendirilmiş özellik, pres kolunun geri çekilmesiyle birlikte orijinal düz şekline doğru gerilim gidermeye eğilimlidir. Gerilim giderme derecesi malzemelere göre büyük ölçüde değişir ve doğrudan şekillendirme istasyonlarının nasıl tasarlanması gerektiğini belirler.

Düşük karbonlu çelik, tipik bir bükümde 1 ila 3 derece arasında hafif bir gerilim giderme gösterir. Hafifçe fazla bükerek telafi edilebilir ve parça spesifikasyona uygun şekilde rahatlar. Alüminyum alaşımları, elastik modüllerinin akma dayanımına oranla daha düşük olması nedeniyle daha fazla gerilim giderme gösterir; genellikle 3 ila 5 derece arasındadır. Yüksek mukavemetli çelikler en çok sorun yaratan malzemelerdir; büküm yarıçapı ve malzeme sınıfına bağlı olarak gerilim giderme açıları 5 ila 10 derece ya da daha fazlasına ulaşabilir.

İlerlemeli kalıpta geri yaylanma telafisi kalıp düzeyinde gerçekleşir. Mühendisler, parçanın hedef geometrisine gevşemesini sağlamak amacıyla şekillendirme punch'ları ve kalıp boşluklarını hesaplanmış aşırı bükülme açılarıyla tasarlar. FormingWorld'den bahsedilen geri yaylanma için en iyi uygulamalar , önceden herhangi bir kalıp çeliği kesilmeden önce gerekli tam telafi miktarını belirlemek için tahmine dayalı modelleme kullanır. Bu konuda yanlışlık yapmak, parçaların tolerans dışına çıkmasına neden olur ve düzeltme genellikle kalıp takımlarının tekrar işlenmesini gerektirir.

Alüminyumun ilerlemeli preslenmesi, yalnızca geri yaylanmanın ötesinde benzersiz bir zorluk sunar. Alüminyumun yapışma eğilimi, kalıp yüzeylerinin ayna parlaklığında cilalanmasını, yağlamanın dikkatle kontrol edilmesini ve yüzey çizilmelerini önlemek için pres hızlarının genellikle azaltılmasını gerektirir. Yüksek geri yaylanma, düşük şekillendirilebilirlik sınırları ve yapışma duyarlılığı kombinasyonu, alüminyum ilerlemeli kalıpların aynı geometriyi çelikten daha az vuruşla üretebilmesine kıyasla genellikle daha fazla istasyon gerektirmesine neden olur.

Maddi Aile	Tipik Kalınlık Aralığı	Göreli Tonaj Gereksinimi	Şekillendirilebilirlik Derecesi	Anahtar Basma ve Kalıp Dikkat Edilmesi Gereken Hususlar
Düşük Karbonlu Çelik (1008, 1010)	0,3 - 3,0 mm	Temel seviye (1x)	Yüksek	Orta düzey geri yayılma; standart kalıp açıklıkları; çok istasyonlu şekillendirmeye en uygun malzeme
Paslanmaz Çelik (304, 316L)	0,2 - 2,5 mm	1,5x - 1,8x	Ilıman	Aşırı iş sertleşmesi; yapışma riski nedeniyle kaplamalı takımlar gereklidir; her istasyonda daha yüksek tonaj
Alüminyum Alaşımları (5052, 6061)	0,3 - 3,0 mm	0,5x - 0,7x	Düşük ile Orta	Yüksek geri yayılma; yapışma riski; düşük üretim hızı; parlak yüzeyli kalıplar gerekir
Bakır ve Pirinç (C110, C260)	0,1 - 2,0 mm	0,6x - 0,8x	Yüksek	Düşük çekme mukavemeti; kenar dikişi oluşumuna eğilimli; keskin takımlar ve özel yağlayıcılar gerektirir
Yüksek Mukavemetli Çelik (HSLA, DP600)	0,5 - 3,0 mm	2,0x - 3,0x	Düşük	Aşırı tonaj; hızlı takım aşınması; istasyon başına sınırlı şekillendirme; sağlam pres çerçevesi gerektirir

Tablo bir şeyi açıkça ortaya koyuyor: malzeme seçimi sadece bir tasarım kararından ibaret değil. Aynı zamanda pres boyutlandırma kararı, takım ömrü kararı ve üretim hızı kararıdır; hepsi tek bir karar içinde birleşmiştir. Karbon çeliği için rahatlıkla uygun boyutlandırılmış bir ilerlemeli kalıp presi, aynı parça geometrisi için paslanmaz çelik veya yüksek mukavemetli çelikte tehlikeli derecede küçük boyutlu olabilir. Aynı parçanın alüminyum versiyonu ise daha az kuvvet gerektirmesine rağmen yüzey hatalarını önlemek ve ölçüleri korumak için daha fazla istasyon ve daha düşük çevrim hızları gerektirebilir.

Bu malzeme davranışları, toplam pres tonajını hesaplama yöntemini doğrudan etkiler. Her istasyonun kuvvet gereksinimi yalnızca geometriye değil, aynı zamanda o özel alaşımın kalıpta işlenebilirlik sürecinin o aşamasında kesme, bükme ve şekillendirme işlemlerine nasıl tepki verdiğine de bağlıdır.

İlerlemeli Kalıp İçin Tonaj Hesaplaması ve Pres Boyutlandırması

Malzeme özellikleri, her istasyonun ne kadar güçlü vurduğunu gösterir. Ancak tekil kuvvetleri bilmek yeterli değildir. Bu kuvvetleri toplamanız, kalıp üzerinde aynı anda gerçekleşen tüm işlemleri dikkate almanız ve ardından bu toplam değeri doğru pres spesifikasyonuyla eşlemeniz gerekir. Bu hesabı yalnızca %15 ila %20 oranında bile yanlış yaparsanız, presi alt ölü noktada tıkayabilir veya öngörülen ömründen yıllar önce aşındırabilirsiniz. İşte bu noktada ilerlemeli kalıp metal presleme işlemi, mühendislik kavramından sermaye yatırım kararı aşamasına geçer.

İstasyon Bazlı Kuvvet Hesaplama Yöntemi

İşlem, şerit yerleşiminden başlar. Malzeme üzerinde iş yapan her istasyon ölçülebilir bir kuvvet üretir ve bunları birleştirmeden önce her birini ayrı ayrı hesaplamanız gerekir. İşte her işlem türü için matematiksel hesaplama yöntemi:

Boşaltma ve delme: Bu işlemler kesme işlemleridir. Formül oldukça basittir:

Gerekli Tonaj = Çevre (inç) x Malzeme Kalınlığı (inç) x Kesme Mukavemeti (ton/inç²)

Diyelim ki kesme mukavemeti 25 ton/inç² olan 0,060 inç kalınlığında yumuşak çelikte 0,5 inç çapında bir delik açıyorsunuz. Çevre 1,57 inç olduğundan, bu tek delme işlemi için gereken kuvvet 1,57 x 0,060 x 25 = 2,36 tondur. Altı adet delik içeren bir istasyon için buna göre çarparsınız. Aynı yükü taşıyan 10 adet delme istasyonundan oluşan ilerleyici dövme kalıbı ise toplam yükü hızla artırır.

Bükme ve Şekillendirme: Eğme için kuvvet hesaplamaları, eğme uzunluğuna, malzeme kalınlığına, kalıp açıklığı genişliğine ve malzemenin çekme dayanımına bağlıdır. V-şeklinde eğme, silme (wiping) ve hava eğmesi (air bending) farklı formüller izler; ancak hepsi kalınlığın karesiyle ve malzeme dayanımıyla orantılıdır. Kabartma veya kabartmalı çizgiler gibi daha karmaşık geometriler, ampirik verilere veya simülasyon tabanlı tahminlere ihtiyaç duyar.

Çizim: Çekme istasyonları için hesaplama sırasında kesme dayanımı yerine çekme dayanımı kullanılır çünkü kabuk duvarları çekme gerilmesi altındadır. Formül şu şekildedir: Çevre × Kalınlık × Maksimum Çekme Dayanımı. Çekme indirgeme oranı ve boşluk tutucu basıncı toplam kuvvete eklenir. %30 indirgeme ile yapılan yüzeysel bir çekme işlemi, %45 indirgeme ile yapılan derin bir çekme işleminden hem kuvvet büyüklüğü hem de bu kuvvetin strok boyunca uygulandığı nokta açısından farklılık gösterir.

Birincil şekillendirme işlemlerinin ötesinde, kolaylıkla gözden kaçırılabilecek kuvvetleri de dikkate almanız gerekir:

• Yaylı stripper basıncı (şeridi kalıp yüzeyine düz şekilde tutan kuvvet)
• Şerit kaldırma pimleri kuvvetleri
• Şekillendirme istasyonlarında azot basıncı yastıklarının uyguladığı kuvvetler
• Kamla tahrikli yan hareketler
• Taşıyıcı kesme istasyonlarında hurda kesici yükleri
• Çekme istasyonlarındaki sac tutucu yastıklar

Döküm uzmanı Dennis Cattell’in belirttiği gibi, iskelet hurda, şerit taşıyıcı, yönlendirme deliği delme ve nihai şerit hurda kesme dahil olmak üzere her bir istasyon için yükü kaydetmelisiniz. Bunlardan herhangi birini atladığınızda toplam yükünüz gerçekliği alt değerle gösterir. 15 veya daha fazla ilerlemeden oluşan karmaşık döküm kalıpları için renk kodlu şerit düzeni, hiçbir şeyin gözden kaçmamasını sağlar.

Eşzamanlı Tepe Yüklerinin Toplamı

Daha az deneyimli mühendisleri yanıltan kritik nokta şudur: Her istasyon, pres stroku sırasında tepe kuvvetine aynı anda ulaşmaz. Delme istasyonları, matkap malzemeyi delip geçtiği andan itibaren erken bir zamanda tepe kuvvetine ulaşır. Şekillendirme istasyonlarının tepe kuvveti, geometriye bağlı olarak farklı noktalarda gerçekleşir. Çekme istasyonları kuvveti kademeli olarak artırır ve bu kuvvet, alt ölü noktadan çok önce tepe değerine ulaşabilir.

Korumacı yaklaşım ve aynı zamanda güvenli olan yaklaşım, tüm istasyonlardaki tepe kuvvetlerini sanki aynı anda oluşuyormuş gibi toplar. Uygulamada, kesme punch'ları üzerinde kaydırma ile punch uzunluklarını birbirinden ayırarak yükü birkaç derecelik krank dönmesi boyunca yaymak mümkündür; bu da anlık tepe yükünü azaltır. Ancak pres boyutlandırma amacıyla en kötü durumu hesaplarsınız: her istasyon aynı anda maksimum yüke maruz kalır.

Bu toplamı elde ettikten sonra bir güvenlik payı uygulayın. Genel mühendislik uygulamasında hesaplanan toplamın üzerine tipik olarak %20 ila %30 oranında bir güvenlik payı eklenir. Bu pay aşağıdaki gerçek dünya değişkenlerini dikkate alır:

• Zamanla takım aşınması nedeniyle kesme kuvvetlerinde artış (keskin olmayan punch'lar, keskin olanlara göre daha fazla kuvvet gerektirir)
• Bobinden bobine malzeme özelliklerindeki değişim
• Yüksek hızda çalışma sırasında sıcaklığın malzemenin dayanımı üzerindeki etkisi
• Şerit taşıma ve yönlendirme sırasında göz ardı edilen ikincil kuvvetler

Hesaplanan tepe yükü 85 ton olan bir kalıp, en az 105 ila 110 ton kapasiteli bir pres içinde çalışmalıdır. Amacınız, normal üretim sırasında pres kapasitesinin yaklaşık %60 ila %75’i arasında çalışmaktır. Kapasitenin %80’inin üzerinde sürekli çalışmak, yatakların aşınmasını, çerçevenin yorulmasını ve kılavuz blokların (gibbing) bozulmasını hızlandırırken süreç varyasyonu için kalan tolerans penceresini daraltır.

Pres Özelliklerinin Kalıba Uygunlaştırılması

Tonaj başlıkta yer alan ana rakamdır; ancak bir presin kalıbınıza uyup uymayacağını belirleyen tek özellik değildir. İnsanları şaşırtan şey şudur: Bir pres, doğru tonaj derecelendirmesine sahip olabilir ama strok konumu, enerji sınırları veya boyutsal uyumsuzluk nedeniyle işinize yine de uygun olmayabilir.

Tonaj derecelendirmesi ile strok konumu. Mekanik bir pres, derecelendirilmiş tonajını alt ölü nokta (BDC) üzerine belirli bir mesafede sağlar. dişlisiz presler genellikle 45 tonun altında olup, alt ölü noktadan (BDC) 1/32 inç mesafede nominal kapasiteleriyle çalışır. Daha büyük dişli presler ise tam kapasitelerini BDC’den 1/16 ila 3/16 inç mesafede sağlar. Kalıp ile kesme işlemi sırasında maksimum kuvvetin, presin nominal değerinin belirlendiği strok noktasından daha yukarı bir konumda gerekliliği duyuluyorsa, aslında sahip olduğunuz tonaj değerine sahip olmayabilirsiniz. Uzun bir çalışma aralığı boyunca sürekli kuvvet gerektiren çekme işlemleri bu uyumsuzluğa özellikle yatkındır.

Enerji ile tonaj. Bu ayrım, deneyimli ekipleri bile yanıltabilir. Yeterli tonaja sahip olunan bir presin yetersiz enerjisi olabilir; bu durum, BDC’de pres tıkanıklıklarının yaygın bir nedenidir. Enerji, kasnakta depolanır ve strokun çalışma kısmında serbest bırakılır. Eğer yapılan iş, belirli bir hızda kasnağın sağlayabileceği enerjiyi aşarsa, motor stroklar arasında yeterli enerjiyi yenileyemez ve pres durur. Enerji gereksinimi hesaplaması (her istasyondaki kuvvetin çalışma mesafesiyle çarpılması), tonaj hesaplamasından sonra gerekli ikinci adımdır.

Tonaj ve enerji dışında, mühendislerin pres ile kalıp arasındaki uyumluluğu doğrulamak için boyutsal ve performans parametrelerinin tam bir setini değerlendirmesi gerekir:

• Kapalı yükseklik: BDC konumunda (alt ölü noktada) dayanak yüzeyi ile kayma yüzeyi arasındaki mesafe; ayar maksimum yukarı pozisyonda yapılır. Toplam kalıp yığın yüksekliğini (alt kalıp + üst kalıp + herhangi bir destek plakası) karşılamalıdır.
• Kayma ayarı aralığı: Parça boyutlarını hassas bir şekilde ayarlamak için kapanma yüksekliğinin ince ayarını sağlar. Orta büyüklükteki preslerde genellikle 3 ila 6 inç arasındadır. Yetersiz ayar aralığı, kalıp kurulum esnekliğini sınırlar.
• Strok Uzunluğu: Maksimum parça derinliğini ve şerit kaldırma ile besleme için gerekli açıklığı aşmalıdır. 25 mm çekme derinliğine sahip bir parça, kaldırıcıları geçebilmek ve besleme ilerlemesine izin verebilmek için 75+ mm strok gerektirebilir.
• Taban ve dayanak boyutları: Kalıbın izini, kelepçeler, hurda kanalları ve besleme kılavuzları için gerekli açıklıkla birlikte karşılamalıdır. Standart uygulama, doğru şekil değişimi dağılımı için kalıbın taban alanının üçte ikisi içinde yüklenmesini gerektirir.
• Dayanak delik düzeni: T-oluk veya dişli delik konumları, kalıp sıkma gereksinimleriyle uyumlu olmalıdır.
• Dakikadaki Vuru Sayısı (SPM): Yıllık talep ve kullanılabilir çalışma süresine dayalı olarak üretim hacmi hedeflerini karşılamalıdır. Saatte 1.000 parça üreten ve 60 SPM (dakikada vuruş sayısı) ile çalışan bir kalıp, besleme süresini karşılamak ve durma süreleri için bir pay sağlamak amacıyla 100+ SPM kapasiteli bir pres gerektirebilir.
• Besleme penceresi (kullanılabilir derece): Şeridin ilerleyebildiği krank dönüşünün kısmı. Daha yüksek hızlarda daha uzun besleme uzunlukları, doğrudan elde edilebilecek SPM'yi sınırlayan daha geniş bir besleme penceresi gerektirir.
• Çevirici paralelliği ve tekrarlanabilirliği: ±0,05 mm'den daha dar toleranslar gerektiren ilerlemeli kalıp baskı parçaları için pres, yük altında her vuruşta mikrometre düzeyinde paralellik sağlamalıdır.

Vurgulanması gereken bir nokta: Pres tonajının aşırı boyutlandırılması, yetersiz boyutlandırılmaya göre her zaman daha iyidir. Kapasitesine yakın çalışan yetersiz boyutlu bir pres, sorunların bir dizi halinde ortaya çıkmasına neden olur. Rulmanlar daha hızlı aşınır. Çerçeve sapması artar; bu da kalıp açıklıklarını değiştirir ve punch aşınmasını hızlandırır. Enerji sınırlamaları, üretkenliği düşüren hız kısıtlamalarına neden olur. Kalıp ömrü düşer çünkü tüm sistem, dayanabileceği şekilde tasarlanmamış bir stres altında çalışır.

Buna karşılık, %60 kapasiteyle çalışan bir pres daha az sapma gösterir, daha az ısı üretir, kayma paralelliğini daha iyi korur ve malzeme varyasyonlarına veya gelecekte eklenen istasyonlarla kalıplarda yapılacak değişikliklere karşı yedek kapasite sağlar. 150 tonluk bir presle 200 tonluk bir pres arasındaki sermaye maliyeti farkı, erken dönem kalıp yenileme, plansız duruş süreleri ve kapasitenin sınırında çalışmaktan kaynaklanan pres ömrünün kısalması gibi maliyetlerin toplamına kıyasla oldukça küçüktür.

Sonuç nedir? Hesaplamaları konservatif bir şekilde yapın, payı bolca ekleyin ve kalıbınızın gerektirdiği gerçek çalışma yüksekliğinde tonaj ile enerji gereksinimlerini presin performans eğrisiyle karşılaştırarak doğrulayın. Bu hesaplamalar yatırımınız için bir alt sınır belirler; ancak henüz sisteminizi ne kadar hızlı çalıştırabileceğinizi hesaba katmaz.

Vuruş Hızı ile Parça Karmaşıklığı Arasındaki Dengeleme

Presi tonaj ve enerji açısından doğru şekilde boyutlandırdınız. Kalıp, dayanak plakasına sığmaktadır. Malzeme belirtildi. Her şey kağıt üzerinde kontrol edildi. Ancak bu kalıbın ömrü boyunca parça başına maliyetinizi belirleyen soru şudur: bunu aslında ne kadar hızlı çalıştırabilirsiniz? İlerlemeli kalıp ile dövme işlemi, çevrimin en yavaş bağlantısı tarafından nihai olarak yönetilir ve bu bağlantı, parça geometrisine, şerit davranışına ve hareket profilinizin ne kadar akıllıca yapılandırıldığına bağlı olarak değişir.

Maksimum Vuruş Hızını Belirleyen Faktörler

Dakikadaki vuruş sayısı, bir teknik özellik tablosunda bulup sonsuza kadar kullanabileceğiniz tek bir sayı değildir. Bu değer, birbirleriyle çakışan birkaç fiziksel kısıtlamanın sonucudur ve en sıkı olan kısıtlama, tüm üretim hattınız için tavan hızı belirler. Yüksek hızlı ilerlemeli kalıp ile preslemede ulaşılabilir hızı sınırlayan faktörler şunlardır:

• Her vuruşta besleme uzunluğu. Şerit, tam ilerleme mesafesi kadar ileriye doğru hareket etmeli, yavaşlamalı ve presin çalışma bölgesine ulaşmadan önce yerine oturmalıdır. Daha uzun ilerleme mesafesi, her çevrimde daha fazla doğrusal hareket anlamına gelir; bu da ya daha hızlı besleme ivmesi gerektirir ya da dakikadaki vuruş sayısını azaltır. Besleme ekipmanının hızını dakikadaki vuruş sayısına (SPM) dönüştürmek için ekipmanın doğrusal kapasitesini (inç/saniye cinsinden) ilerleme mesafesine bölün.
• Parça kaldırma yüksekliği. Her vuruştan sonra kaldırıcılar, şeridi alt kalıp detaylarından serbest bırakmak amacıyla yukarı kaldırır ki şerit serbestçe ilerleyebilsin. Daha derin şekiller veya daha yüksek kalıp özellikleri daha fazla kaldırma gerektirir ve bu durum krank dönüşünün daha fazla derecesini tüketir şeridin temizlenmesi ve yeniden yerleşmesi için. Şekillendirmeyi daha fazla istasyona yayarak kaldırma yüksekliğini azaltmak, hız kapasitesini artırmak için en etkili yöntemlerden biridir.
• Taşıyıcı şeridin dayanımı. Yüksek hızlarda şerit, ivme ve yavaşlama sırasında önemli atalet yüklerine maruz kalır. Zayıf bir taşıyıcı, bükülebilir, uzayabilir veya çökebilir ve bu da yanlış beslemelere neden olur. İlerlemeler arasında sınırlı bağlantı alanına sahip parçalar, yüksek hızda besleme dinamik kuvvetlerini karşılayabilmek için taşıyıcı yeniden tasarımı gerektirebilir.
• Malzeme şekil değiştirme hızı duyarlılığı. Bazı alaşımlar, yüksek hızda şekillendirildiğinde farklı davranış gösterir. Şekil değiştirme hızı etkileri, şekillendirme kuvvetlerini artırabilir veya kırılma davranışını değiştirebilir; bu da malzemenin çatlamadan şekillendirilebileceği maksimum hızı sınırlandırır.
• Kalıp içi sensör yanıt süresi. Kağıt takılmalarını algılayan sensörler, parça çıkışı sensörleri ve tonaj izleme sistemleri, pres kontrol sistemine okuma ve sinyal gönderme için zaman gerektirir. Eğer sensör yanıt süresi, vuruşlar arasındaki kullanılabilir süreyi aşarsa, ya çalışma hızını azaltmanız ya da korumasız çalışmanın riskini kabul etmeniz gerekir.

İlişki açıktır: Kısa ilerleme mesafesi, düşük derinlikte özellikler ve dayanıklı taşıyıcılarla üretilen daha basit parçalar çok yüksek SPM (dakikadaki vuruş sayısı) değerlerinde çalıştırılabilir. Derin şekillendirme işlemlerine sahip, uzun besleme mesafeleriyle üretilen ve hassas taşıyıcılara sahip karmaşık geometriler ise üretim hızını düşürür. Örneğin, küçük bir elektrikli konektör, yüksek hızlı mekanik bir pres üzerinde 800 ila 1.200 SPM ile üretilebilirken, aynı tonaj sınıfındaki bir pres üzerinde çoklu bükümlere sahip ve 75 mm'lik adım aralığına sahip bir otomotiv bağlantı parçası en fazla 60 ila 80 SPM ile üretilebilir.

Karmaşık Parçalar İçin Servo Pres Hız Profilleme

Geleneksel mekanik presler, krank geometrisi tarafından belirlenen sinüzoidal yörüngeyle tanımlanan tek bir hareket eğrisi sunar. Strokun her bölümü, krank açısına göre belirlenen bir hızla hareket eder ve tüm çevrimi yavaşlatmadan şekillendirme sırasında yavaşlayamazsınız. Servo presler bu kısıtlamayı tamamen ortadan kaldırır.

Programlanabilir kaydırma hareketiyle, malzemenin akışı için zaman gereken şekillendirme bölgesi boyunca yavaşlayarak strokun yaklaşım ve geri dönüş kısımlarını maksimum hızda çalıştırabilirsiniz. Bu, bir mekanik pres üzerinde 40 SPM (strok başına dakika) ile sınırlı kalan ve şekillendirme istasyonlarının bekleme süresine ihtiyacı olan bir ilerleyici kalıp işlemi için, servo pres üzerinde 60 veya 70 SPM’ye ulaşılmasını sağlar. Şekillendirme hızı malzeme sınırları içinde kalırken, strokun çalışma dışı kısımları sürücünün izin verdiği en yüksek hızda çalışır.

Servo teknolojisi, farklı senaryolar için hız kazançları sağlayan özel hareket modları sunar:

• Sallanma modu tam 360 derecelik bir dönüş yerine kısmi bir dönüş kullanır ve böylece yüzeysel ilerleyici işlemler için gereksiz krank hareketini ortadan kaldırır. Ayrıca hareket profili araştırmaları göstermektedir ki , sarkacın boyu ne kadar kısa olursa üretim hızı o kadar yüksek olur; ancak bu aynı zamanda besleme penceresini daraltır ve daha hızlı besleme ekipmanları gerektirir.
• Vuruş boyunca değişken hız slaytın, kritik çekme istasyonu boyunca maksimum hızının %10'uyla yavaşça ilerlemesine izin verirken geri dönüş hareketini tam hızla yapmasını sağlar; bu da parça kalitesini korurken genel çevrim süresinden ödün vermeden işlemi gerçekleştirir.
• Çoklu vuruş profilleri tek bir pres çevrimi içinde alt ölü noktada iki veya üç kontrollü vuruş uygulayarak yaylanmayı azaltır; bu işlem, ek kalıp istasyonları eklenmesini veya hat hızının düşürülmesini gerektirmeden gerçekleştirilir.

Servo pres optimizasyonundan elde edilen pratik bir kural: Gerçek üretim hızının, programlanan maksimum hızın %90'ı veya daha fazlasını hedeflemektir. Eğer bu eşiğin çok altında bir hızda çalışıyorsanız, hareket profili kendisi yeniden tasarlanmalıdır; yalnızca pres hızını azaltmak yeterli değildir. Besleme açısı ayarı, yükseltici yüksekliğinin azaltılması ve şekillendirme penceresinin daraltılması, daha yavaş bir üretim hızını kabul etmeden önce denenebilecek yöntemlerdir. Uzun süreli ilerleyici kalıp programları, profil optimizasyonuna harcanan zaman yatırımı için gerekçeyi oluşturur çünkü milyonlarca çevrim boyunca bile %10'luk bir SPM (dakikadaki parça sayısı) kazancı önemli maliyet tasarruflarına yol açar.

SMED İlkeleriyle Kalıp Değişimi Optimizasyonu

Üretim sırasında elde edilen hız yalnızca yarım hikâyeyi anlatır. Aynı pres üzerinde birden fazla parça numarası üreten atölyeler için kalıplar arası değişim süresi, genel ekipman etkinliğini doğrudan azaltır. Dakikada 500 parça üreten bir pres, kalıp değişimleri arasında dört saat boyunca duruyorsa hiçbir anlam ifade etmez.

İşte burada. SMED (Tek Dakikada Kalıp Değişimi) prensipler, ilerleyici kalıp ekonomisini dönüştürür. Adından anlaşılacağı gibi SMED, değişiklik süresini tam olarak bir dakikaya değil, on dakikanın altına indirmeyi hedefler. Bu metodoloji, kurulum görevlerini dış aktiviteler (pres hâlâ önceki işi çalıştırırken gerçekleştirilen) ve iç aktiviteler (yalnızca pres durduğunda mümkün olan) olmak üzere ikiye ayırır; ardından iç görevleri sistematik olarak dış görevlere dönüştürür.

İlerleyici kalıp ile presleme için pratik SMED uygulamaları şunları içerir:

• Standartlaştırılmış kapalı yükseklikler kalıp setleri arasında pres ayarı iş değişimleri sırasında değiştirilmez
• Hızlı değişim taban sistemleri bir sonraki kalıbı presin dışında önceden konumlandıran ve bir dakikadan kısa sürede presin içine kaydıran rulolu veya hidrolik kalıp arabalarıyla
• Birleştirilmiş sıkma sistemleri standartlaştırılmış yuva konumlarına sahip hidrolik veya pnömatik sıkma cihazları kullanarak elle cıvata sıkma işlemini ortadan kaldırır
• Önceden konumlandırılmış bobin ve besleme ayarları yeni malzeme, pres durmadan önce zaten geçirilip hazır hâle getirilir
• Görsel yönetim ve çalışma alanının organizasyonu her bir aletin, mastarın ve konektörün aranmadan ulaşılabilen belirlenmiş bir yeri olduğundan emin olmak

Üretim üzerindeki etki ölçülebilir düzeydedir. İki saatlik kalıp değişim süresini 10 dakikalığa indiren bir atölye, her kalıp değişiminde yaklaşık 110 dakika ek üretim süresi kazanır. Vardiyada üç kez kalıp değişimi yapıldığında bu, günde beş saatten fazla ek parça üretimi anlamına gelir. Yüksek hacimli üretim programları için bu durum, presin parçalar üretmek yerine kurulum beklemesi için harcadığı süreleri azalttığından doğrudan parça başına maliyeti düşürür.

SMED aynı zamanda cezai sonuçlar olmadan daha küçük parti üretimlerine de olanak tanır. Geleneksel uzun değişim sürelerine sahip atölyeler, kalıpları sık sık değiştirmeyi reddeder; bu da aşırı üretim ve fazla stok oluşumuna neden olur. Hızlı değişim süresi, ihtiyaç duyulan tam olarak neyin, ne zaman üretileceğini mümkün kılar ve ilerleyici kalıp üretiminin kısır üretim akışına uyumunu sağlar.

Hareket profili oluşturma veya değişim süresinin azaltılması gibi hız optimizasyonu yöntemleri, presin çevresindeki tüm sistemlerle ne kadar iyi iletişim kurduğuna bağlıdır. Besleme sistemi, hız komutlarına milisaniyenin altındaki bir hassasiyetle yanıt vermelidir. Sensörler, mevcut tepki süresi penceresi içinde sorunları tespit etmelidir. Ayrıca, daha yüksek çevrim hızlarına yapılan yatırımın gerekçelendirilebilmesi için tüm üretim hücresi sürekli insan müdahalesi olmadan çalışabilmelidir.

Otomasyon Entegrasyonu ve Modern Besleme Sistemleri

Dakikada 400 vuruş hızında çalışan ilerlemeli kalıp ile presleme işlemi sırasında her vuruş arasında yaklaşık 150 milisaniyelik bir süre kalır. Bu sürede şerit ilerlemeli, konumuna yerleşmeli ve tüm sensörler bir sonraki vuruş için sistemin güvenli olduğunu doğrulamalıdır. Bunun izlenmesi insanlar tarafından mümkün değildir. Presin kendisi düşünmesi gerekir ve bunu, tek başına çalışan bir makineyi gece boyu işletilebilen bir üretim hücresine dönüştüren katmanlı bir otomasyon mimarisi aracılığıyla gerçekleştirir.

Servo Besleme Sistemleri ve Besleme Doğruluğu

Baskı besleme sistemi, üretim hattındaki en kritik çevre birimidir. Görevi basit görünür: Hız değişimi veya malzeme davranışından bağımsız olarak her tek vuruşta tam olarak programlanan adım mesafesi kadar şeridi ileriye taşımak. Uygulamada, üretim hızlarında bu tekrarlanabilirliği sağlamak yüksek düzeyde hassas mühendislik gerektirir.

İlerlemeli kalıp uygulamaları için üç besleme teknolojisi kullanılır:

• Servo makaralı besleme sistemleri şeridi kavrayan ve programlanan mesafe kadar ileriye taşıyan servo motorla tahrik edilen makaralar kullanır. En iyi doğruluğu (genellikle ±0,025 mm veya daha iyisi), en hızlı ivmelenmeyi ve en geniş ayarlama aralığını sunar. Çoğu modern ilerlemeli kalıp hattı bunları kullanır.
• Hava besleme sistemleri şeridi ileriye taşıyan bir kıskaç çenesi montajını harekete geçirmek için pnömatik silindirler kullanır. Basittir, ucuzdur ve orta hızlarda daha kısa besleme uzunlukları için uygundur. Doğruluğu servo sistemlerden düşüktür.
• Kıskaç besleme sistemleri (mekanik) sabit ilerleme mesafeleri için kam tahrikli mekanizmalar kullanır. Özel yüksek hız uygulamaları için hızlı ve güvenilirdir; ancak değişiklikler farklı besleme uzunlukları gerektirdiğinde esneklikten yoksundur.

Besleme doğruluğu yalnızca mekanizmanın kendisiyle ilgili değildir. Besleme serbest bırakma zamanlaması kritik bir rol oynar. Pres stroku sırasında besleme silindirlerinin ne zaman kapatıldığı, malzemenin kalıp ile besleyici arasında sıkıştırılıp sıkıştırılmayacağını belirler. Eğer silindirler alt ölü noktada kapanırken damgalama kalıbı kaldırıcıları şeridi hâlâ yukarı doğru kaldırıyorsa, bu kaldırma sırasında çekilen ekstra malzeme fazla besleme durumuna neden olur. Sonuç? Aşırı uzun ilerlemeler, delik delici (pilot) hasarı ve hurda. Doğru kapanma zamanlaması, besleme-kalıp mesafesi, kaldırıcı hareket yüksekliği ve pres hızını dikkate alarak bu sorunu önler.

Rulo basıncı da eşit derecede önemlidir. Çok az basınç, özellikle hızlanmak için daha fazla kuvvet gerektiren kalın malzemelerde kayma ve kısa besleme nedeniyle sorunlara yol açar. Çok fazla basınç ise besleme rulosunu bükerek geniş bobinlerde kenar dalgalanmasına veya dar şeritlerde eğrilme (kamber) oluşumuna neden olur. Modern servo besleme denetleyicileri, şeridin sapması veya kalınlık değişimi gibi sensör verileriyle belirlenen durumlarda otomatik olarak telafi eder ve operatör müdahalesi olmadan ilerleme uzunluğunu gerçek zamanlı olarak ayarlar.

Kalıp İçinde Algılama ve Kalıp Koruma

Kalıp koruması olmadan otomatik dövme hücresi çalıştırmak, frenleri olmayan bir araçla otoyolda yüksek hızda sürmek gibidir. Sonuçta bir şeyler ters gider ve presi tek bir vuruşun yalnızca bir kesirinde durduran sensörler olmadan, tek bir yanlış besleme binlerce dolarlık kalıp çakmalarını, kalıp parçalarını ve pres bileşenlerini yok edebilir.

Kapsamlı bir kalıp koruma sistemi, birden fazla arıza modunu aynı anda izler:

• Yanlış besleme algılama: Sensörler, pres ateşlemesinden önce şeridin doğru konuma ilerlediğini doğrular. Algılama penceresi, besleyicinizin gerçek tekrarlanabilirliğini dikkate almalıdır. Çünkü kalıp koruma uzmanları belirtir ki , besleyiciniz ±0,005 inç hassasiyetinde çalışırken sensörler ±0,003 inç hassasiyetinde ayarlanmışsa, gereksiz durmalar üretim sürecinizi olumsuz etkiler.
• Şerit burkulma algılama: Sürekli izleme sensörleri, şeridin besleyici ile kalıp girişi arasında düz kalmasını sağlar. Burkulmuş bir şeridin kalıba girmesi, çift kalınlıkta vuruşa neden olur ve bu da delme uçlarını çatlatır veya pres çerçevesini eğebilir.
• Parça çıkışı algılama: Fotoelektrik veya yakınlık sensörleri, her bitmiş parçanın bir sonraki vuruştan önce kalıptan atıldığını doğrular. Kalıpta takılı kalan bir parça, çift vuruşa neden olur ve bu da kalıp bölümünü en hızlı yok eden yöntemlerden biridir.
• Tonaj izleme: Pres bağlantılarındaki yük hücreleri, kuvvet profillerini her stoke göre izler. Ani bir artış, parça çekme, kırık matris veya yanlış besleme durumunu gösterir. Yavaş yavaş yükselen bir eğilim ise, arızaya yol açmadan önce dikkat edilmesi gereken takım aşınmasını işaret eder.
• Stok bitimi tespiti: Sensörler, bobinin neredeyse bittiğini algılar ve şeridin son kısmı aktif istasyonlara ulaşmadan önce presi durdurur.

Modern rezolver tabanlı kontrolörler, sensör sinyallerini krank mili dönüşünün üçte biri kadarlık bir hassasiyetle izleyebilir. Bu önemlidir çünkü hava ile atılan bir parçanın fotoelektrik sensörün önünde geçmesi gibi bazı hareketler, pres hızından bağımsız olarak 10 milisaniyeden daha kısa sürer. En iyi uygulama yaklaşımı, kalıp üzerindeki sensörleri tek bir birleşme kutusu ve ana kablo üzerinden bağlamaktır; bu, kurulum sırasında bağlantı hatalarını ortadan kaldırır ve tekrarlanan sarılıp açılma işlemlerinden kaynaklanan kablo sertleşmesi arızalarını önler.

Hurda Temizliği ve İzlemsiz Çalışma

Her delme istasyonu ve kesme işlemi hurda üretir: deliklerden çıkan külakçıklar, kesimden çıkan kenar parçaları ve nihai ayırma işleminden kaynaklanan taşıyıcı şeritler. Bu malzemelerden herhangi biri kalıptan güvenilir şekilde çıkamazsa, üst üste yığılır, bir sonraki vuruşu engeller ve çöküntülere neden olur. Külakçık yönetimi, operatörün hava hortumuyla yanında durması gereken bir kalıbı, süresiz çalışabilen bir kalıptan ayıran temel unsurdur.

Hurda kaldırma stratejileri şunları içerir:

• Yerçekimiyle düşürme: Külakçıklar, altta bulunan yatakların altındaki kanallara doğru kalıp açıklıklarından düşer. Delik geometrisi ve kalıp boşluğu temiz ayrışmayı sağladığında bu yöntem güvenilir şekilde işler.
• Pozitif hava üfleme: Zamanlanmış hava patlamaları, serbestçe düşmeyen parçaları veya külakçıkları dışarı atar. Yukarı bakan boşluklar veya yatay atma yolları için zorunludur.
• Vakum sistemleri: Külakçıkları matkap yüzeylerinden uzaklaştırmak için kullanılır; böylece külakçık çekme (külakçığın matkaba yapışması ve bir sonraki vuruşta tekrar kalıba girmesi) sorunu önlenir. Yüzey gerilimi nedeniyle külakçıkların takım yüzeylerine yapıştığı ince malzemeler için özellikle önemlidir.
• Mekanik iticiler: Yaylı veya kamla çalışan pimler, her vuruşta işlenmiş parçaları veya hurdayı kalıptan kesin bir şekilde uzaklaştırır.

Kalıbın kendisini aşan bir düzeyde, tam otomatik ilerlemeli kalıp presleme hücresi, üretim görünürlüğü için tesis düzeyindeki sistemlerle entegre edilir. Parça sayacılar, üretim çıktılarını hedeflerle karşılaştırır. İstatistiksel süreç kontrolü (SPC) veri toplama sistemi, gerçek zamanlı süreç kontrolü için kritik boyutları belirli aralıklarla kaydeder. Tonaj imza verileri, hurda üretmeden önce takımlardaki aşınmayı önceden belirleyen tahmine dayalı bakım algoritmalarına besleme yapar. Ayrıca OPC-UA veya benzeri protokoller aracılığıyla sağlanan bağlantı sayesinde üretim izleme panoları, pres durumunu, OEE metriklerini ve alarm geçmişini tesis ağının her yerinden görüntüleyebilir.

İşte modern otomatik bir hücre için tam bileşen listesi:

• Servo sürücülü bobin besleme sistemi ile otomatik adım telafisi
• Güçlü tutma silindirleriyle donatılmış bobin düzeltici
• Çözücü tabanlı zamanlama ile donatılmış kalıp koruma denetleyicisi
• Her vuruş için imza analizi yapan tonaj monitörü
• Yanlış besleme, burkulma ve parça çıkışı sensör dizisi
• Otomatik yağlama sistemi (merdaneli veya püskürtmeli)
• Hurda taşıma bandı veya vakum toplama sistemi
• Parça taşıma bandı veya kutu sıralama sistemi
• İstatistiksel süreç kontrolü (SPC) ölçüm istasyonu (hat içi veya örneklemeye dayalı)
• Uzaktan izleme özelliğine sahip ağ bağlantılı HMI

Tüm bu unsurlar bir araya geldiğinde, sonuç olarak insan müdahalesi olmadan tam bobinler boyunca çalışabilen, sensörler bir anormallik tespit ettiğinde veya bobin bittiğinde duran gerçek 'ışıkları kapalı' çalışma imkânı sunan bir hücre elde edilir. Otomasyon yalnızca üretim miktarını artırmakla kalmaz; aynı zamanda kalıp yatırımlarını korur, kalite tutarlılığını sağlar ve sürecin sürekli optimizasyonu için gerekli verileri üretir.

Bu düzeyde entegrasyon doğal olarak bir soru ortaya çıkar: Tüm bu yetenekler mevcutken, ilerleyici kalıp ile presleme yöntemi, transfer kalıplarına, bileşik kalıplara veya çoklu kaydırma makineleri gibi diğer yöntemlere kıyasla nasıl bir performans gösterir? Cevap, parça geometrisine, üretim hacmi gereksinimlerine ve tolerans taleplerine bağlıdır.

İlerleyici, Transfer ve Bileşik Presleme Yöntemleri Arasındaki Karşılaştırma

Parça geometrisi, yıllık üretim hacmi ve tolerans özellikleri yalnızca presin boyutlandırılmasını belirlemez. Aynı zamanda ilerlemeli kalıp yönteminin uygulama için doğru yaklaşım olup olmadığını da belirler. Her projede varsayılan olarak ilerlemeli kalıp yöntemini seçen mühendisler, aktarım kalıbı, bileşik kalıp veya çoklu kaydırma makinesi gibi alternatiflerin daha uygun olduğu durumlarda maliyet avantajlarından vazgeçmiş olurlar. Tersine, gerçekçi olarak ilerlemeli kalıp yeteneği gerektiren bir parça için daha basit bir yöntem seçmek, üretim süresince yıllar boyu artan verimsizliklere ve kalite sorunlarına neden olur.

Beş ana sac şekillendirme yönteminin birbirleriyle kıyaslanması ve hangi durumlarda hangi yöntemin üretim alanına alınması gerektiğinin açıklaması aşağıdadır.

İlerlemeli Kalıp ile Aktarım Kalıbı Şekillendirme

Her iki yöntem de parça özelliklerini sıralı olarak oluşturmak için çoklu istasyonlar kullanır; ancak iş parçasının bu istasyonlar arasında nasıl hareket ettiğinde temel bir fark vardır. İlerlemeli kalıp (progressive die) yönteminde parça, işlem boyunca taşıyıcı şeride bağlı kalır ve son istasyonda kesilene kadar her pres darbesiyle ileriye doğru ilerler. Transfer kalıbı (transfer die) ile şekillendirme yönteminde ise parça, erken bir aşamada şeritten ayrılarak (ya da önceden kesilmiş bir sac parçası olarak başlayarak) tutucular, parmaklar veya robot kolları gibi mekanik bileşenlerle bağımsız kalıp istasyonları arasında taşınır.

Bu ayrım, diğer tüm özellikleri belirler. İlerlemeli kalıplar, iş parçasının taşıyıcıya bağlı kalmasına izin veren geometriye sahip küçükten orta boyutlara kadar olan parçalar için mükemmeldir. Örnek olarak elektrik bağlantı elemanları, bağlantı parçaları, klipsler ve uç bağlantı noktaları verilebilir. Şerit, otomatik indekslemeyi sağlar, istasyonlar arası parça elle tutulmasını ortadan kaldırır ve hiçbir serbest parça yakalanıp taşınmadığı için çok yüksek hızlara ulaşılmasını sağlar.

Parçalar bobin malzemeden beslenemeyecek kadar büyükse, taşıyıcı şeritlerin destekleyemediği derin çekmeler gerektiriyorsa veya bağlı şerit ile mümkün olmayan çoklu açıdan işlemler talep ediyorsa transfer pres kalıpları gereklidir. Büyük otomotiv gövde panoları, derin çekilmiş kaplar ve yapısal bileşenler genellikle transfer sistemlerine yönlendirilir. Bunun karşılığı nedir? Daha yavaş çevrim süreleri ve daha karmaşık malzeme taşıma işlemleri. Transfer kalıplı presleme işlemi, ilerlemeli (progressive) işlemenin dakikada yüzlerce darbe hızına ulaşabilmesine kıyasla genellikle dakikada 15 ila 40 darbe hızında çalışır.

Maliyet açısından bakıldığında, her bir kalıp tek bir blok içinde entegre edilmediği için transfer kalıpları istasyon başına aslında daha ucuz olabilir. Ancak transfer pres kalıpları, mekanik transfer sisteminin kendisi için ek yatırım gerektirir; aynı üretim hacminde parça başı maliyetler ise daha düşük hızlar ve artan taşıma işlemleri nedeniyle daha yüksektir.

Bileşik ve İnce Kesme Alternatifleri

Her parça için sıralı istasyonlara gerek yoktur. Bileşik kalıp ile presleme, tek bir pres darbesinde birden fazla kesme işlemi gerçekleştirerek, düz bir parçayı tek seferde tamamlar. Kalıp, dış profili aynı anda keserken iç delikleri de deler; bu sayede tüm özellikler birbirlerine göre tek bir hareketle kesildiği için mükemmel düzlemlik ve eşmerkezlilikte parçalar elde edilir.

Sınırlama nedir? Bileşik kalıplar yalnızca düz geometriyi işleyebilir. Eğme, şekillendirme veya çekme işlemi yapılamaz. Bu kalıplar, rondelalar, düz uç boşlukları, basit conta parçaları ve tamamıyla kesme profilleriyle tanımlanan her türlü parça için idealdir. Bu uygulamalarda bileşik kalıp ile presleme, ilerlemeli yöntemlere kıyasla daha iyi düzlemlik (işlemeler arasında şerit ilerlemesi olmadığından) ve daha düşük kalıp maliyeti sunar. Ancak bu yöntemin kullanılabilmesi için üretim hacmi ayrı bir kalıp yatırımını haklı çıkaracak düzeyde olmalıdır ve karmaşıklık hızla sınırına ulaşır.

Dört kaydıran ve çoklu kaydıran makineleri tamamen farklı bir yaklaşım benimser. Dikey pres kuvveti yerine, tel veya dar şerit malzemeyi birden fazla yönden aynı anda bükme, şekillendirme ve kesme işlemi için dört veya daha fazla yatay takım kaydırıcısı kullanır. Sonuç olarak, özellikle yaylar, klipler ve küçük bağlantı parçaları gibi karmaşık üç boyutlu parçalar, yüksek hızda ve minimum kalıp maliyetiyle üretilir. Tıbbi cihazlarda ilerlemeli (progressive) dövme işlemi, büyük miktarlarda hassas bağlantı elemanları ve EMI koruma kalkanları üretir; ancak 50 mm’den küçük mikro şekillendirilmiş klipler ve tel tabanlı bileşenler için çoklu kaydıran makineleri genellikle aynı geometriyi daha hızlı ve daha düşük maliyetle üretir.

İnce kesme (fine blanking), özel bir niş uygulamayı işler. Bu yöntem, kesim sırasında malzemeyi sabitlemek amacıyla çok sıkı punch-die aralıklarına ve V halkalı baskı plakasına sahip üç eylemli bir pres kullanır. Sonuç olarak elde edilen malzemenin tam kalınlığı boyunca pürüzsüz, kırık içermeyen bir kenar yüzeyidir , geleneksel delme işlemlerinin ikincil işlemenin kullanılması olmadan ulaşamadığı bir şey. Dişliler, zincir dişlileri, emniyet kemeri parçaları ve fren sistemi parçaları, kenar kalitesi ve boyutsal doğruluk çevrim hızından daha önemli olduğunda genellikle ince delme işlemiyle üretilir.

Uygulamanız için Doğru Şekillendirme Yöntemini Seçmek

Karar verme çerçevesi beş değişkene indirgenir. Parçanızı her bir değişkenle eşleştirin; doğru yöntem genellikle açıkça ortaya çıkar.

• Parça boyutu ve geometrisi: Eğimli ve şekillendirilmiş küçük-orta boyutlu parçalar ilerlemeli kalıplara uygundur. Büyük veya derin çekimli parçalar taşıma tipi kalıplara yönlendirilir. Sadece düz profiller bileşik kalıplara uyar. Karmaşık 3B tel veya dar şerit eğimleri çoklu kaydırma (multislide) yöntemiyle tercih edilir.
• Üretim Hacmi: İlerlemeli şekillendirme, yıllık 50.000 adetten fazla üretim hacminde, kalıp maliyetlerinin parça başına düşmesini sağlayan amortisman etkisi nedeniyle önceliklidir. Bileşik ve çoklu kaydırma (multislide) yöntemleri daha düşük üretim hacimlerinde maliyet açısından avantajlıdır. İnce delme işlemi, yüksek hacimli hassas bileşenlerin üretimi için kalıp maliyetini haklı çıkarır.
• Tolerans gereksinimleri: İnce kesme işlemi, kesme özelliklerinde ±0,025 mm hassasiyet sağlar. İlerlemeli kalıplar, şekillendirilmiş özelliklerde ±0,05 ila ±0,10 mm tolerans değerlerini sağlar. Transfer sistemleri benzer toleransları sağar ancak daha büyük parça boyutlarına sahiptir.
• Malzeme türü ve kalınlık: Daha kalın malzeme (3 mm üzeri) ve yüksek mukavemetli malzemeler, istasyon başına daha yüksek tonaj gereksinimleri nedeniyle transfer sistemlerini tercih eder. İnce malzemeler (0,1 ila 1,0 mm), ilerlemeli veya çoklu kaydırma sistemlerinde verimli çalışır.
• Bütçe ve zaman çizelgesi: İlerlemeli kalıp takımları, bileşik veya çoklu kaydırma kalıp takımlarına kıyasla başlangıçta daha yüksek maliyete sahiptir ancak seri üretimde parça başına en düşük maliyeti sağlar. Transfer sistemi yatırımı, ilerlemeli kalıplara benzer düzeydedir ancak ek pres ve otomasyon maliyetleri içerir.

Yötem	Basın tipi	İdeal Hacim Aralığı	Parça Boyut Aralığı	Elde Edilebilir Toleranslar	Takım Maliyeti	Birim Başına Maliyet
Ilerleme damacı	Mekanik veya servo, C-tipi veya düz kenarlı	yılda 50.000 ile milyonlarca adet	Küçükten orta boyuta kadar (yaklaşık 300 mm’ye kadar)	±0,05 ila ±0,10 mm	Yüksek	Çok Düşük
Transfer Kalıp	Düz kenarlı mekanik veya servo pres ile transfer sistemi	yılda 10.000 ile 500.000 adet	Orta ila büyük (1.000+ mm'ye kadar)	+/-0,05 ila +/-0,15 mm	Yüksek	Düşük ile Orta
Bileşik kalıp	Mekanik, C çerçeveli veya düz kenarlı	yılda 5.000 - 500.000 adet	Küçük ila orta boy, yalnızca düz parçalar	+/-0,025 ila +/-0,05 mm	Orta	Düşük
Dört Kaydırma / Çoklu Kaydırma	Özel çoklu kaydırma makinesi	yılda 10.000 - milyonlarca adet	Küçük (tipik olarak 50 mm'den küçük)	±0,05 ila ±0,10 mm	Düşük ila orta	Çok Düşük
İnce Kesim	Üç eylemli hidrolik veya mekanik ince kesim presi	25,000 - milyonlar/yıl	Küçük orta, düz veya neredeyse düz	+/- 0,025 mm veya daha iyi	Çok Yüksek	Ilıman

Uygulamalarda, seçim genellikle endüstri uygulama kalıplarına göre ayarlanır. Otomobil bileşenleri için ilerici damgalama, yıllık miktarların milyonlara ulaştığı ve parça başına maliyet hassasiyetinin aşırı olduğu yüksek hacimli desteklerin, bağlantıların, terminal şeritlerinin ve aktarım bileşenlerinin üretimine hakimdir. Bu parçalar genellikle taşıyıcı şerit üzerinde kalacak kadar küçük, 8 ila 20'den fazla istasyona ihtiyaç duyacak kadar karmaşık ve aylar içinde alet maliyetlerini amortize eden hacimlerde üretilir.

Tıbbi cihaz ilerleyici kalıpçılığı, farklı bir profili hedefler: boyutsal doğruluk ve yüzey kalitesi hacim kadar önemli olan hassas bağlantı elemanları, RF kalkanları, konektör pimleri ve implant alt bileşenleri. Bu uygulamalar, sıkı pilotlar, ince adımlı ilerleme ve genellikle temiz oda uyumlu işlemeyi gerektirir; ancak parçalar küçük, geometrik olarak karmaşık ve sürekli yüksek miktarlarda ihtiyaç duyulduğu için temel ilerleyici yaklaşım hâlâ idealdir.

Transfer yöntemleri, ilerleyici kalıpların ulaşamadığı alanları ele geçirir: büyük yapısal kalıp parçaları, derin çekimli muhafazalar ve çoklu yaklaşım açılarından işlemler gerektiren parçalar. Bileşik kalıp kalıpçılığı ise tek darbede üretim, çok istasyonlu ilerlemeden hem maliyet hem de kalite açısından üstün olduğu daha basit düz parçalar için boşluğu doldurur.

Doğru yöntem her zaman biri ya da diğeri değildir. Bazı üretim hücreleri, başlangıçta kesme ve şekillendirme işlemleri için ilerleyici kalıpları, ikincil derin çekme işlemlerinde ise taşıma sistemlerini bir araya getirir. Yukarıdaki karar çerçevesi size başlangıç noktasını sağlar; ancak gerçek cevap, belirli parça geometrinizi, hacim tahmininizi ve kalite gereksinimlerinizi her bir yaklaşımın yetenekleriyle ve maliyetleriyle eşleştirmekten gelir. Bu seçim yapıldıktan sonra soru, hangi yöntemi kullanacağınızdan, programınızın gerektirdiği kalıp ve üretim kapasitesini sağlayabilecek hangi tedarikçiye kayar.

Ölçeklenebilir Üretim İçin İlerleyici Şekillendirme Kalıplarının Tedariki

Doğru kalıp alma yöntemi ve pres konfigürasyonunu seçmek denklemin yalnızca yarısıdır. Diğer yarısı ise bu yeteneği iç kaynaklarınızda mı geliştirmeniz ya da zaten mühendislik bilgi birikimine, üretim kapasitesine ve ilk günden itibaren performans gösteren kalıplar üretebilecek kalite altyapısına sahip ilerici bir kalıp üreticisiyle mi ortaklık kurmanız gerektiğine karar vermekten ibarettir. Bu karar, maliyet yapınızın, zaman çizelgenizdeki esnekliğin ve operasyonel riskinizin yıllar boyu şekillenmesini belirler.

Bir Pres Alımına mı Yoksa Bir Kalıp Tedarikçisiyle mi Ortaklık Kurulmalı?

İlerlemeli kalıp alma presine sahip olmak, belirli koşullar altında mantıklıdır: birden fazla ürün programı için yıllık sürekli hacimlerin milyonlarca parça düzeyini aşması, kalıpları bakımını yapacak ve süreçleri optimize edecek iç mühendislik uzmanlığına sahip olunması ve diğer büyüme girişimleri için nakit akışını zorlamayacak düzeyde sermaye bulunması. Üç kriteri de karşılamak durumundaysanız, pres sahipliği üretim planlaması, kalite ve parça başına maliyet üzerinde maksimum kontrol sağlar.

Çoğu şirket bu üç kriteri de karşılamaz. İşte burada matematik ilginç hale gelir.

Kapsamlı bir ROI analizi, pres satın alma fiyatından daha fazlasını dikkate almalıdır. Çünkü BaySource Global'ın üretim karar çerçevesi gerçek mülkiyet maliyetinin, sermaye ekipmanlarını, arazi ve bakım maliyetlerini, sermayenin taşıma maliyetini (faiz ödemeleri dahil), envanter yönetimi yükünü, işletme ve kalite güvencesi için personel giderlerini ve sistemin rekabetçi kalmasını sağlamak için gereken teknolojik uzmanlığı içerdiğini belirtir. Sözleşmeli üretim, talep dalgalanmalarına göre üretimi artırma veya azaltma esnekliği sunar ve bu sabit maliyetleri düşük dönemlerde taşımak zorunda kalmaz.

Yılda 500.000'den az parça üreten ve sınırlı parça numarası kullanan takımlar için ilerleyici kalıp ve kalıp üreticisiyle ortaklık kurmak genellikle daha iyi ekonomik sonuçlar doğurur. Böylece sermaye yatırımı yapmaktan kaçınmış, özel pres operatörlerine ve kalıp bakım teknisyenlerine olan ihtiyacı ortadan kaldırmış ve iç kaynaklarla yıllar içinde oluşturabileceğiniz mühendislik kaynaklarına erişim sağlamış olursunuz. Bunun karşılığında ise üretim programlamasında daha az kontrol ve tedarikçinizin kapasitesi ile öncelikleri konusunda bağımlılık oluşur.

Yüksek Hacimli Üretim İçin İlerleyici Kalıp Tedarikçilerinin Değerlendirilmesi

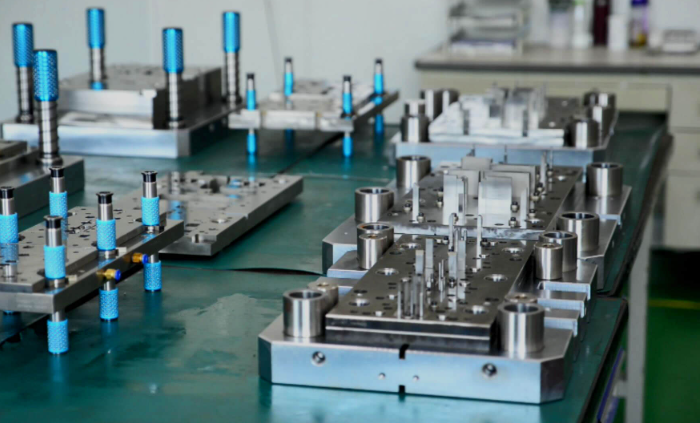

İlerleyici kalıp üreticisi seçimi, bir üretim ekibinin yaptığı en önemli tedarik kararlarından biridir. Kalıp ortağınızın kalitesi, doğruluğu ve tutarlılığı, parçanızın kalitesini, toplam sahip olma maliyetini ve uzun vadeli rekabet gücünüzü doğrudan etkiler. Eigen Mühendislik tarafından geliştirilen ayrıntılı bir değerlendirme çerçevesi, yetkin tedarikçileri riskli olanlardan ayıran sekiz temel kriteri tanımlar.

Satın alma ekibinizin değerlendirmesi gereken hususlar şunlardır:

• Mühendislik ve tasarım yeteneği: Tedarikçi, parçanızın geometrisi, malzeme özellikleri ve üretim hacmi hedefleriniz doğrultusunda özel ilerlemeli kalıp tasarımları geliştirebiliyor mu? İçinde CAD/CAM yazılımı, şekillendirme analizi için sonlu elemanlar analizi (FEA) ve şerit yerleşimi optimizasyonu uzmanlığı bulunan bir iç kaynaklı tasarım ekibi arayın.
• Malzeme Uzmanlığı: Tedarikçi, farklı alaşımların çoklu şekillendirme istasyonlarında nasıl davrandığını anlıyor mu? İşlenebilirlik sertleşmesi telafisi, geri yayılma tahmini ve yapışma önleme gibi konular, malzemeye özgü bilgi gerektirir.
• Kalite sistemleri ve ölçüm teknolojisi: Tedarikçinin, her aşamada toleransları doğrulamak amacıyla koordinat ölçüm makinesi (CMM) ile inceleme, optik ölçüm ve istatistiksel süreç kontrolü (SPC) belgeleri kullandığını doğrulayın. ISO 9001 gibi sertifikalar temel bir referans oluşturur; ancak duvardaki sertifika kadar önemli olan, gerçek inceleme yeteneğidir.
• İçeride deneme ve doğrulama tesisleri: Deneme presleri bulunan bir tedarikçi, kalıbın fabrikanıza gönderilmeden önce çalıştığını kanıtlayabilir. Bu durum, tesisinizde haftalar süren hata ayıklama sürecini ortadan kaldırır ve üretim hedeflerinin gerçekçi işletme koşulları altında başarıyla karşılanabileceğini doğrular.
• Üretim kapasitesi ve teslim süresi güvenilirliği: Tedarikçinin kaliteyi zedelemeksizin zaman çizelgenizi karşılayıp karşılayamayacağını değerlendirin. Teslimat taahhütlerine ilişkin geçmiş performansı, teklif aşamasındaki vaatlerden çok daha fazla bilgi verir.
• Kalıp bakımı ve satış sonrası destek: İlerlemeli kalıplar aşınır. Delici uçlar körelir, şekillendirme parçaları yorulur ve milyonlarca çevrim boyunca açıklıklar artar. Sürekli bakım desteği, yedek parça temini ve sorun giderme konusunda yardım sağlayan bir tedarikçi, üretim sürekliliğinizi korur.
• Ölçeklenebilirlik ve Esneklik: Üretim hacminiz değişecektir. Pilot miktarlardan tam seri üretime kadar ölçeklenebilen ve mühendislik değişikliklerine göre kalıpları uyarlayabilen bir ilerlemeli kalıp üreticisi ortağı, sabit yeteneklere sahip bir tedarikçiden çok daha fazla uzun vadeli değer sağlar.
• Teknolojik yeterlilik: CNC ve tel erozyonlu kesim (wire EDM) ekipmanlarının kalitesini, dijital simülasyon araçlarını ve kalıp doğruluğunu artırıp teslim sürelerini kısaltan ileri düzey üretim yöntemlerini benimseme isteğini değerlendirin.

Verimli çok istasyonlu şekillendirme, sıkı tekrarlanabilirlik ve ölçeklenebilir seri üretim gerektiren ilerleyici dövme kalıpları tedarik eden takımlar için tedarikçiler şunlardır: Yichen üretim mühendisleri ve satın alma takımlarının tasarım amacını hacimli üretime hazır kalıplara dönüştürmelerine özel olarak yardımcı olmayı hedefler. İlerleyici dövme kalıpları hizmetleri, yüksek hacimli programların gerektirdiği mühendislik desteği ile üretim ölçeklenebilirliğinin birleşimine odaklanır.

Prototipten Kitle Üretimine Geçiş

İlk örnek parçalardan tam kapasiteli üretim aşamasına geçiş tek bir sıçrama değildir. Her aşama bir sonrakini doğrulayan kademeli bir ilerleme sürecidir. Tasarım sabitlenmeden önce seri üretim kalıplarına geçmek, MakerStage ölçeklendirme yol haritası vurgulanan, donanım üretimi açısından en pahalı hatalardan biridir. Üretim aşamasında kalıp revizyonları, orijinal kalıp maliyetinin %30 ila %50’ini ve haftalar süren gecikmeleri beraberinde getirir.

Aşamalı kalıp ile presleme işlemlerinde ölçeklendirme sırası genellikle şu şablonu takip eder:

• Prototip doğrulama (1-50 parça): Parça geometrisini ve uyumunu doğrulamak için CNC işlenen veya tel-EDM örnekler kullanılır. Henüz herhangi bir kalıp yatırımı yapılmamıştır. Bu aşama, kalıp yatırımına geçmeden önce tasarımın doğru olup olmadığını belirler.
• Deneme kalıpları (50-5.000 parça): Daha az istasyonlu veya daha yumuşak takım çeliğinden yapılmış basitleştirilmiş aşamalı kalıplar, fonksiyonel testler, montaj doğrulaması ve başlangıç müşteri kabulü için parçalar üretir. Bu aşamada tasarım değişiklikleri hâlâ uygun maliyetli olur.
• Üretim kalıpları (5.000+ parça): Hedef pres, malzeme ve çevrim hızı için tasarlanmış tam olarak sertleştirilmiş, üretim amaçlı aşamalı kalıplardır. Bu noktada tasarım sabitlenmelidir. Mühendislik değişiklikleri, kalıp parçalarının yeniden işlenmesini veya istasyonların yeniden inşa edilmesini gerektirir.

Aşamalar arasında geçiş yapmayı sağlayan kritik tetikleyici yalnızca hacim değildir. Tasarım kararlılığıdır. Uzun vadeli iş birliği yapmaya değer bir ilerlemeli kalıp ile presleme tedarikçisi, toleranslar doğrulanmadan ve tasarım fonksiyonel testleriyle başarıyla geçmeden önce üretim kalıplarını sipariş etmeye çalıştığınızda size karşı çıkacaktır. Bu karşı çıkış, yatırımlarınızı korur.

Uzun vadeli programlar için ilerlemeli kalıp üreticilerini değerlendirirken özellikle prototip üretiminden seri üretime geçiş süreçleri hakkında soru sorun. Yazılım kalıplardan örnek parçalar üretebilirler mi? Boyutları çiziminize göre doğrulayabilirler mi? Deneme sonuçlarına dayalı olarak istasyon tasarımında yinelemeler yapabilirler mi? Daha sonra üretim için sertleştirilmiş kalıplara sıfırdan başlamadan geçiş yapabilirler mi? Bu süreklilik, prototip ve üretim kalıplarının farklı kaynaklardan gelmesi ve farklı mühendislik yorumlarına dayanması durumunda ortaya çıkan çeviri hatalarını ortadan kaldırır.

İlerlemeli kalıp programı için toplam sahip olma maliyeti, başlangıçtaki kalıp fiyat teklifini çok aşar. Kalıp bakım aralıklarını, tahmini yeniden taşlama sıklığını, yedek punch ve takma parça maliyetlerini, toplam vuruş sayısı olarak tahmini kalıp ömrünü ve Salı günü saat 02.00'de bir sorun çıktığında tedarikçinizin ne kadar hızlı tepki vereceğini göz önünde bulundurun. Başlangıçta %10 daha düşük fiyat teklif eden ancak bir şekillendirme takma parçası üretim sırasında çatladığında size destek veremeyen bir ilerlemeli presleme şirketi, uzun vadeli güvenilirliğe göre fiyatlandıran ve bunu hızlı hizmetle destekleyen bir ortağınızla kıyaslandığında, programın ömrü boyunca sizin için çok daha fazla maliyet oluşturacaktır.

İlerlemeli Kalıp Presleme Basın SSS

1. İlerlemeli kalıp ile transfer kalıp arasındaki fark nedir?

İlerlemeli kalıp, iş parçasını tüm istasyonlar boyunca taşıyıcı şeride bağlı tutar ve her pres darbesiyle ilerletir; nihai kesim işlemine kadar bu şekilde devam eder. Transfer kalıbı ise parçayı erken aşamada ayırır ve bağımsız istasyonlar arasında taşımak için mekanik tutucular veya robot kolları kullanır. İlerlemeli kalıplar daha hızlı çalışır (yüzlerce SPM) ve küçük-orta boyutlu parçalara uygundur; buna karşılık transfer kalıpları daha büyük parçaları, derin çekmeleri ve çok açılı işlemleri daha yavaş hızlarda (15-40 SPM) gerçekleştirir. İlerlemeli kalıp tasarımı başlangıçta daha yüksek maliyetlidir ancak yüksek üretim hacimlerinde hız avantajı ve parça elle tutulmasının ortadan kalkması sayesinde birim parça maliyetini düşürür.

2. İlerlemeli kalıp ile presleme işlemi için gerekli tonaj nasıl hesaplanır?

Her istasyon için kuvveti ayrı ayrı hesaplayın: kesme ve delme işlemlerinde çevre uzunluğu, kalınlık ve kayma mukavemeti çarpılır; bükme işlemi malzeme özelliklerini ve geometriyi kullanır; çekme işlemi ise kopma mukavemetini kullanır. Daha sonra tüm tepe kuvvetlerini, alt ölü noktada eş zamanlı etkinlik varsayımıyla toplayın. Takım aşınması, malzeme değişimi ve sıcaklık etkilerini karşılamak için %20-30 güvenlik payı ekleyin. Ayrıca presin yeterli enerjiye (volan kapasitesine) sahip olduğunu ve tonaj derecelendirmesinin, kalıbınızın gerektirdiği gerçek çalışma yüksekliğinde geçerli olduğunu doğrulayın. Uzun ömürlülük açısından en iyi uygulama, pres kapasitesinin %60-75'ini kullanmaktır.

3. İlerlemeli kalıp ile presleme için en uygun malzemeler nelerdir?

Düşük karbonlu çelik (1008, 1010), orta düzeyde iş sertleşmesi ve tahmin edilebilir geri yayılma nedeniyle ilerleyici kalıplamada en kolay işlenebilen malzemedir. Bakır ve pirinç, daha düşük tonaj gereksinimleriyle yüksek şekillendirilebilirlik sunar. Paslanmaz çelik iyi çalışır ancak yapışmayı önlemek için kaplamalı kalıp takımları gerektirir ve 1,5–1,8 kat daha fazla tonaj gerektirir. Alüminyum, yüksek geri yayılma nedeniyle parlak kalıp yüzeyleri, kontrollü yağlama ve genellikle daha fazla şekillendirme istasyonu gerektirir. Yüksek mukavemetli çelikler (HSLA, çift fazlı), sınırlı süneklikten kaynaklanan çatlama riskini azaltmak için en fazla tonaja (temel değerin 2–3 katı) ve dikkatli istasyon dağılımına ihtiyaç duyar.

4. Neden karmaşık ilerleyici kalıp işleri için servo presler tercih edilir?

Servo presler, sabit volan-kavrama-fren montajını, her vuruş içinde değişken kaydırıcı hızına izin veren programlanabilir servo motorlarla değiştirir. Bu, malzeme akışını iyileştirmek ve geri yaylanmayı azaltmak için şekillendirme bölgelerinde yavaşlamayı sağlarken yaklaşım ve dönüş hareketlerinde yüksek hızda çalışmanıza olanak tanır. Pratik avantajlar arasında, yarı hareket profilleriyle üretim kapasitesinin iki katına çıkması, alt ölü noktada (BDC) çoklu darbe profilleriyle geri yaylanmanın ortadan kaldırılması ve titreşim hareketi kullanılarak ilerleyici kalıplar içinde derin çekme işlemlerinin gerçekleştirilmesi yer alır. Servo teknolojisi, karmaşık parçaların malzeme şekillendirme sınırlarını aşmadan daha yüksek etkili SPM (dakikadaki vuruş sayısı) ile çalışmasını sağlar ve bu da parça başına maliyeti doğrudan düşürür.

5. İlerleyici kalıp ile presleme işlemi için C-tipi ve düz kenarlı pres arasında nasıl seçim yapılır?

C-çerçeveli presler (35–250 ton), daha az istasyona sahip ve daha ince malzemelerle yapılan hafif ilerlemeli işlemler için uygundur. Üç tarafı açık erişim imkânı sunar ve maliyeti daha düşüktür; ancak yük altında açısal sapma gösterir, bu da tolerans yeteneğini sınırlar. Düz kenarlı presler (150–3.000+ ton), her iki yanında dikey kolonlarla açısal sapmayı ortadan kaldırır ve yük dağılımına bakılmaksızın kaydırma parçasının paralelliğini korur. 8–10’u aşan istasyon sayısına sahip ilerlemeli kalıplar, ±0,05 mm’den daha küçük toleranslar gerektiren uygulamalar veya 1,5 mm’den kalın malzemelerin işlendiği durumlar için, 2 noktalı veya 4 noktalı askı sistemine sahip düz kenarlı çerçeveler, tüm istasyonlarda tutarlı parça kalitesi için gerekli rijitliği sağlar.
