Arabalar Nasıl Tasarlanır ve Üretilir Hakkında kapsamlı bir genel bakış?

Giriş

Bir aracın tasarımı ve üretimi inanılmaz derecede karmaşık ve sermaye yoğun bir süreçtir. İlk pazar araştırmasından seri üretime kadar, son ürünün tüketici taleplerini, güvenlik düzenlemelerini ve performans ölçütlerini karşılamasını sağlamak için her adım titizlikle planlanır. Bu blogda, araçların nasıl geliştirildiğine sonuna kadar bir bakış atacağız. otomobil üretim süreci , araba tasarımı ve geliştirme , ve araç üretim aşamaları .

1. Birinci sınıf. Pazar Araştırması Aşaması

Her başarılı araç, tüketicilerin ihtiyaçlarını iyi anlamakla başlar. Otomobil üreticileri milyonlarca dolar yatırım yapıyor. piyasa araştırması eğilimleri, tüketici tercihlerini ve satın alma davranışlarını değerlendirmek için. Bu araştırmayı düzgün yapmamak, geçmişte bazı modellerin bölgesel tercihleri görmezden geldiği gibi ticari başarısızlığa yol açabilir.

Profesyonel ajanslar, otomobil üreticilerine aracın segmentini, fiyat noktasını ve temel özelliklerini tanımlamak için anketler, odak grupları ve rekabet analizi düzenler.

2. Kavram Tasarım Fazı

The kavramsalleştirme aşaması fikirleri ön taslaklar haline getirmeye yönelik bir süreçtir. Bu süreç şunlara bölünür:

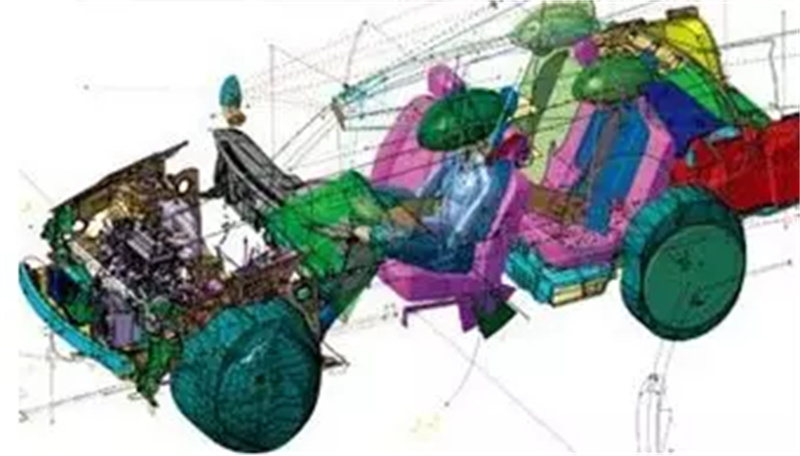

Araç Kavram Tasarımı

A. Düzen Planlama

Mühendisler temel yapıyı belirler, bu da motor, vites, şasi ve yolcu kabininin yerleşimini içerir. Genellikle düzen şemalarında taslak olarak çizilir.

B. Stil Tasarımı

Tasarımcılar el ile yapılan skizler ve dijital araçlar kullanarak aracın dış ve iç kısmını kavramsal hale getirir. Öncelikli odak noktalar estetik, marka kimliği ve ergonomik işlevselliktir.

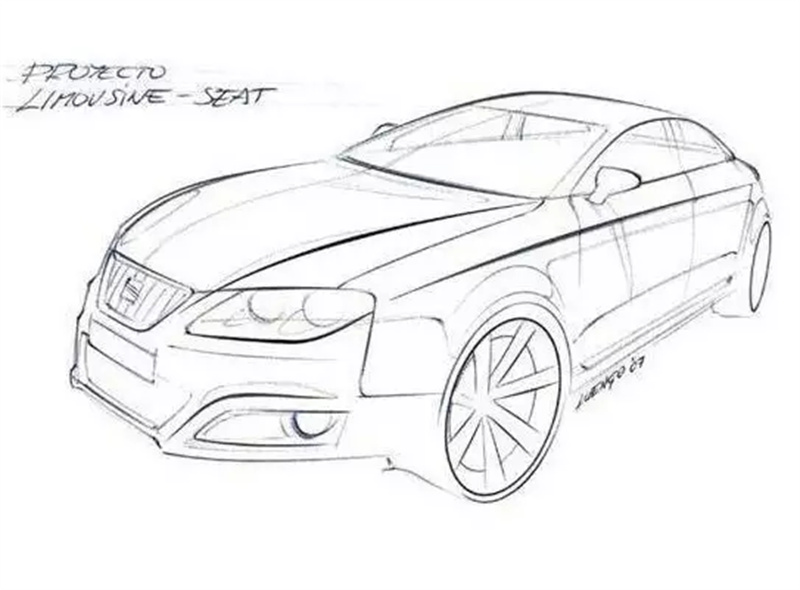

Araç Modelleme Skizleri

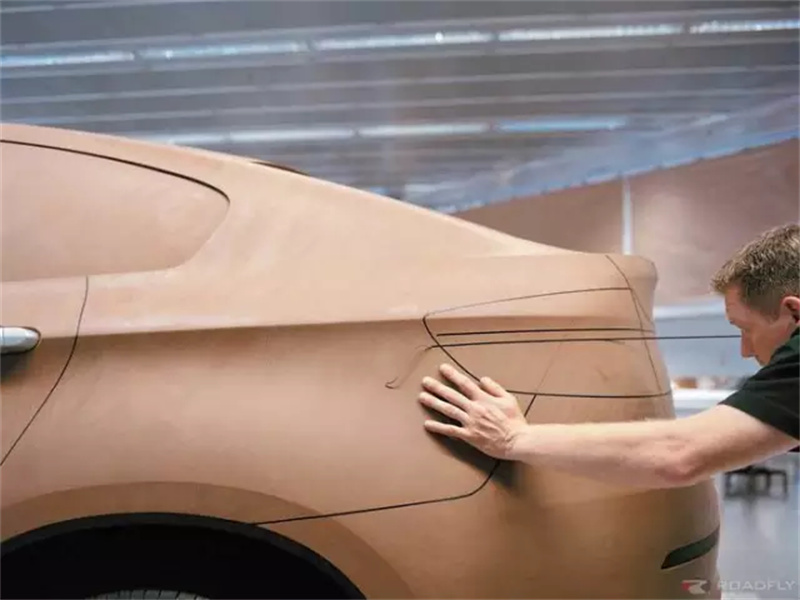

C. Klei Modelleme

CAD yazılımından 3D veri kullanılarak, bir toz modeli 5-eksenli bir makine ile işlenir. İlk olarak 1: 5 ölçekli modeller gözden geçirilir, ardından stil, oranlar ve mühendislik uygulanabilirliği açısından daha detaylı bir değerlendirme için tam boyutlu 1: 1 model oluşturulur.

3. Mühendislik Tasarım Aşaması

Kavram sona erdikten sonra, tüm parçalar ve sistemler ayrıntılı olarak tasarlandığı mühendislik aşamasına girer:

A. Ayrıntılı Düzen Tasarımı

Bu, kritik araç sistemlerinin boyutları, geometrileri, malzemeleri ve uzaysal düzenlemelerini belirleme işlemidir—örneğin motor kompartmanı, şasi sistemi ve elektrik sistem mimarisi gibi—bu işlemler araç mimarisinin tanımlanması kapsamında yer alır.

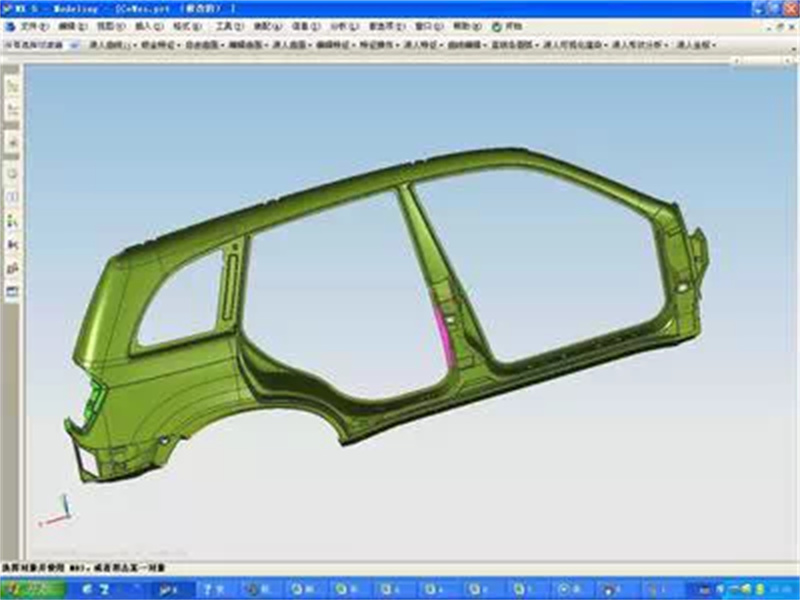

Araba gövdesi 3B çizimi

B. Dış Yüzey Verisi

Argil modelleri taranarak oluşturulur 3D nokta bulutu verisi , ardından bu veri CATIA veya UG gibi CAD yazılımları kullanılarak hassas dijital yüzey modelleri oluşturmak için işlenir.

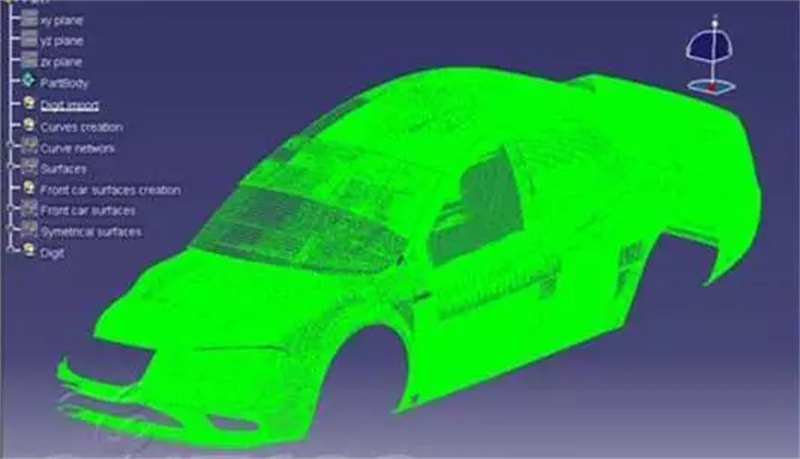

3D nokta bulutu verisi

C. Güç Sistemi Entegrasyonu

Çoğu yeni model mevcut motorları kullanmasına rağmen, mühendisler yine de motor ve vites sistemi yeni düzenlemeye ve performans hedeflerine uyum sağlamak için özelleştirir.

D. Temiz Gövde Tasarımı

The Temiz Gövde (Body-in-White - BIW) boyadan önceki aracı oluşturan kaynaklı vana yapısı. Bu, sütunlar, tavan ve taban panelleri gibi yapısal bileşenleri içerir. Araç rijitliğini ve kazaya dayanıklılığını belirler.

E. Şasi Geliştirme

Mühendisler tasarlar ve doğrular şasi Sistemi , suspansiyon, direksiyon, frenleme ve sürüş sistemini içerir. Bu otomotiv bileşenler bileşenler araç dinamiği için kritiktir.

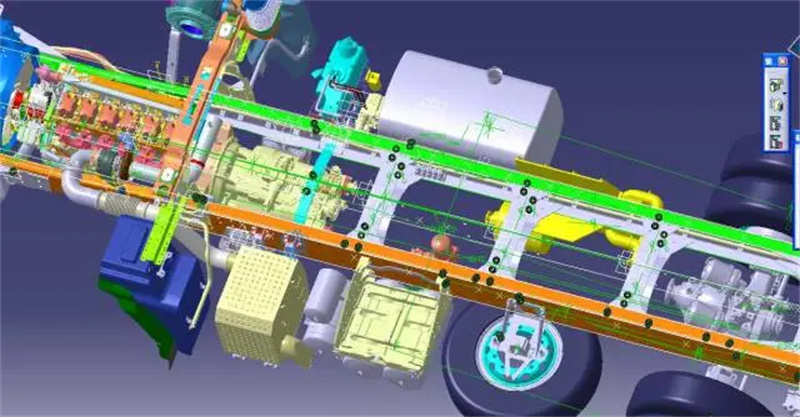

Otomotiv Şasi Yapısı

F. İç ve Dış Dekorlar

Çoğu dekor bileşeni (koltuklar, tablo, bumpers) iç ekib tarafından veya tedarikçiler tarafından tasarlanır. Prototipler uyum, rahatlama, güvenlik ve üretilebilirlik açısından değerlendirilir.

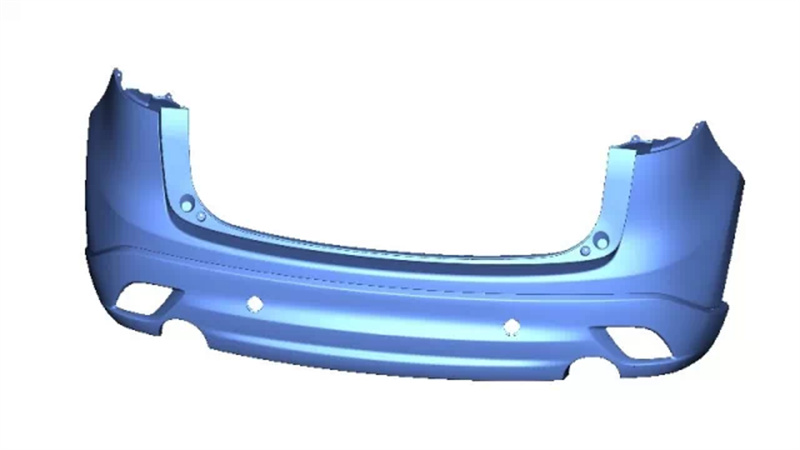

Araba Bumper 3B Diyagramı

G. Elektrik Sistem Tasarımı

Bu, ışıklandırma, infotainment, HVAC, sensörler ve kablo ağlarının entegrasyonunu kapsar. Elektriksel mimari, modern araçlarda giderek daha önemli hale geliyor.

4. Prototip Oluşturma ve Test Etme

Tasarımdan sonra, aracına prototip ve test aşaması , otomobilin güvenlik ve performans standartlarını karşılayıp karşılamadığını kontrol eder.

A. Rüzgar Tüneli Testleri

Aerodinamik verimlilik, argil modeller kullanılarak erken aşamada test edilir ve daha sonra tam ölçekli prototiplerle iyileştirilir.

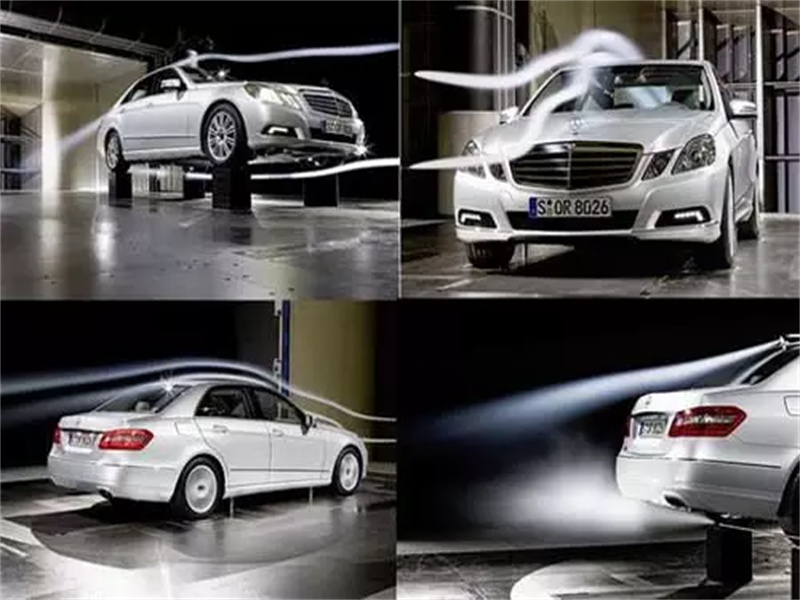

Otomotiv Rüzgar Tüneli Testleri

B. Deneme Alanı Testleri

Üreticiler, dayanıklılığı ve sürüş konforunu doğrulamak için kırık taş, delikler ve eğimli yollar gibi farklı yol koşullarını simüle etmek amacıyla deneme pistleri kullanır.

Deneme Pisti Testleri

C. Gerçek Dünya Yol Testleri

Prototipler uzun süreli yol testleri kutup soğuğundan tropikal sıcağa kadar çeşitli iklimlerde ve arazilerde güvenilirlik ve uyum yeteneğini değerlendirmek amacıyla yapılır.

yol testleri

D. Çarpma Testleri

Normatif standartlara uymak için prototipler, yolcu güvenliği değerlendirmek amacıyla kukla ve sensörler kullanılarak kontrol edilen çarpma testlerine tabi tutulur.

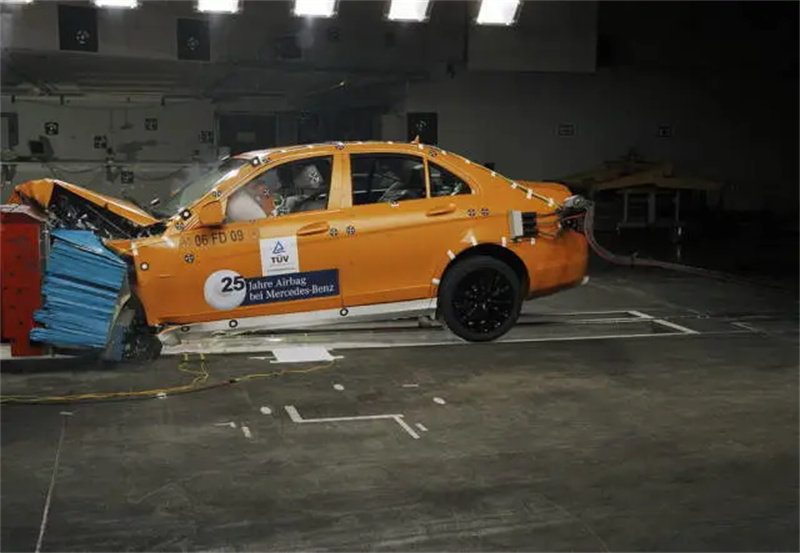

Çarpma Testi

5. Seri Üretim Aşaması

Prototip doğrulanır ve araba girer seri üretim aşamasına , bu da şunları içerir:

A. Damgalama

Büyük çelik veya alüminyum levhalar, hassas kalıplar kullanılarak kesilip vücut paneline damgalanır. Damgalama işlemi kalite damgalama matları  doğrudan yüzey bitişini ve boyutsal doğruluğu etkiler.

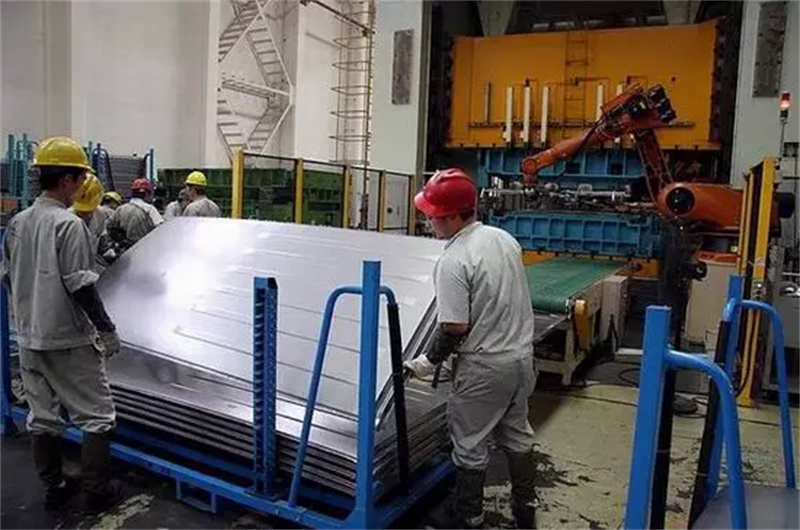

Otomotiv vücut damgalama

B. Kaynaklama

BIW, robotik veya elle yapılan kaynaklama yöntemiyle monte edilir. Lazer Kaynağı ve nokta kaynak yapısal bütünlüğü sağlamak için kullanılan yaygın yöntemlerdir.

Otomotiv vücut kaynaklama

C. Boyama

Araç bir çok katlı boyama süreci temizleme, altyapı verme, boyama ve pişirme aşamalarını içeren bir süreçtir. Bu, korozyon direncini ve görsel güzelliği artırır.

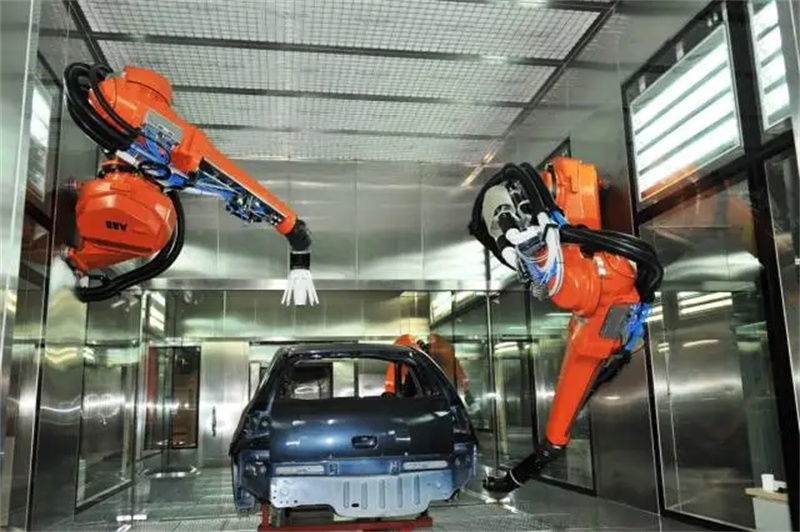

Otomotiv Boyama Süreci

D. Nihai Montaj

Içinde nihai montaj hattı , işçiler ve robotlar motorları, vitesleri, elektrik sistemlerini, koltukları ve bezeme bileşenlerini kurar. Araç daha sonra","elektrik teşhisleri gibi nihai denetimlere tabi tutulur. teğet Ayarı ve elektrik teşhisleri .

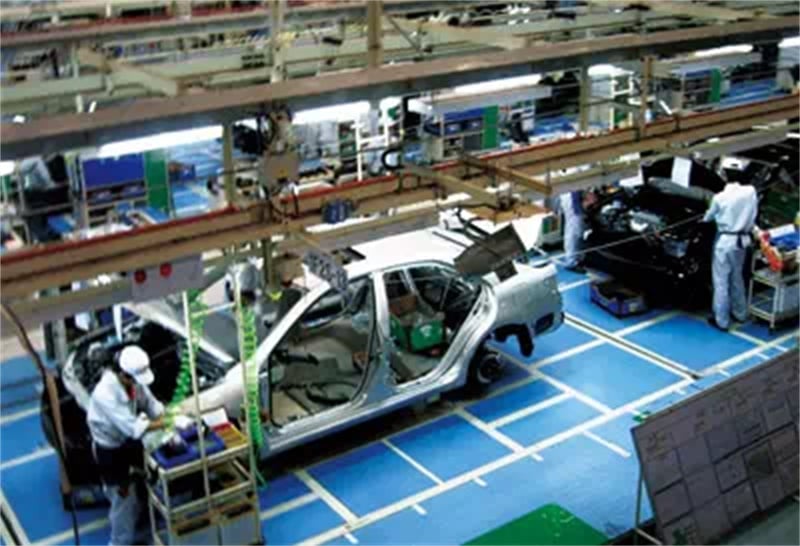

Otomotiv montaj

Sonuç

Fikirden tamamlanmış ürün olan araba üretim sanat, bilim ve mühendisliğin bir birleşimidir. Piyasa araştırmalarından montaja kadar her aşama, güvenilir, yenilikçi ve güvenli araçlar üretmede kritik bir rol oynar.

Anlamak otomobil üretim süreci sadece endüstri uzmanlarını ve heveslilerini destekler, aynı zamanda teknik şeffaflığı ve üstünlüğü önemseyen müşterilerle güvence oluşturur.

Blogumuza devam edin daha fazla içeriğe ulaşın i̇çine araç tasarımı, mühendisliği ve üretim teknolojileri hakkında .
