Orodjarstvo avtomotive: Katero orodje za katero komponento?

Uvod

Ko opazujemo sodobno vozilo, vidimo dizajn in udobje. A kot strokovnjaki vemo: pod barvo se skriva inženirsko bistvo, ki brez visoko natančne tehnike oblikovanja ne bi bilo mogoče. Srce tega proizvodnega procesa je Orodjarstvo za avtomobilsko industrijo bodisi kompleksni karoserijski deli, strukturni sestavni deli ali majhni nosilci – vsak del potrebuje specifičen koncept orodja.

V tem članku podrobno raziskujemo svet sekanja in oblikovanja kovin. Pojasnimo, katere vrste orodij obstajajo, kje so njihove razlike in kako izbrati pravo rešitev za vaš projekt. Več izvedite o našem strokovnem znanju na področju tehnike oblikovanja .

Zakaj je orodjarstvo za avtomobilsko industrijo tako odločilno pomembno

Zahteve do sodobnih vozil nenehno naraščajo: morajo biti lažja, da zmanjšajo emisije (lahek dizajn), hkrati pa varnejša (varnost pri trku). To postavlja visoke zahteve k Orodjarstvo za avtomobilsko industrijo  pomembnim izzivom. Več ni samo o upogibanju pločevine. Gre za obvladovanje visoko trdnih jekel, aluminijastih zlitin in kompleksnih geometrij z največjo ponovitveno natančnostjo.

Glede na najnovejše raziskave  Združenja avtomobilske industrije (VDA)  je lahek gradbeništvo eden najpomembnejših gonilnikov inovacij v proizvodni tehniki. V področju orodjarstvo avtomotive  zato odloča izbira pravilne orodne konceptualizacije o ekonomičnosti celotnega avtomobilskega projekta. Napačen koncept lahko vodi do visokih stroškov po kosi ali nestabilnih procesov.

Najpomembnejši tipi orodij na pregled

Za izdelavo kovinskih delov za avtomobilsko industrijo imamo na voljo različne postopke. Tukaj so trije prevladujoči tipi orodij, ki jih mora poznati vsak v Orodjarstvo za avtomobilsko industrijo  morajo poznati:

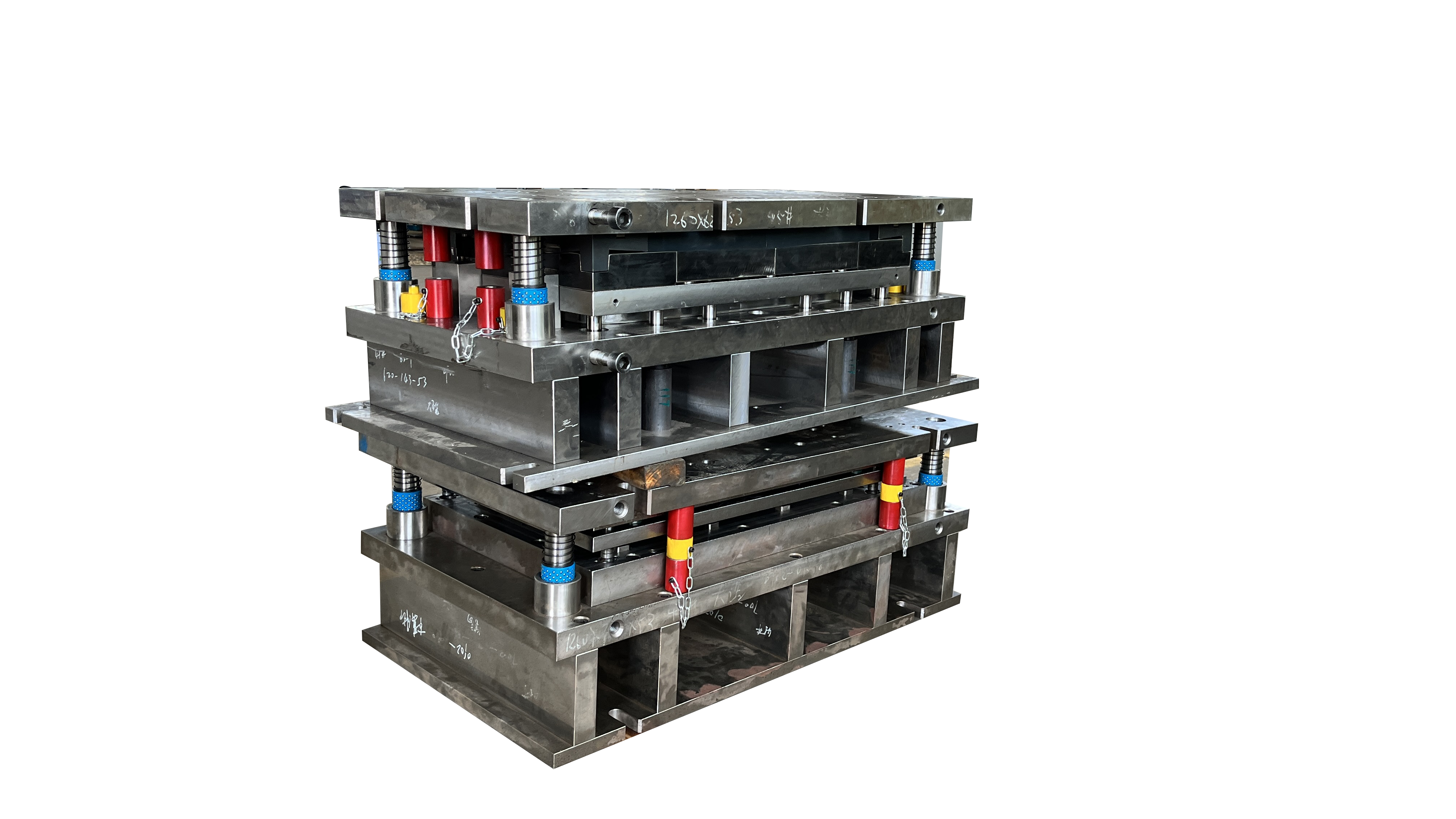

1. Nadomestna kombinirana orodja (Progressive Dies)

Nadaljnje kombinirano orodje je sprinter med orodji. Pri tem se trak iz pločevine (navitek) vodi skozi orodje, in pri vsakem koraku prese se hkrati izvede več obdelovalnih korakov (rezanje, likanje, žiganje), dokler na koncu ne pade gotov del .

Področje uporabe:  Manjše do srednje veliki sestavni deli (npr. nosilci, okrepitevna pločevina).

Prednosti:  Zelo visoka proizvodna količina, učinkovit tok materiala.

Slabost:  Omejena velikost sestavnih delov.

Za mnoge naše stranke je  Kombinirano progresivno kaljenje  najcenejša rešitev za visoke količine.

2. Prenosna orodja (prenosni orodji)

Ko postanejo komponente večje ali je geometrija tako kompleksna, da jih ni več mogoče obdelovati na »traku«, se v orodjarstvo avtomotive  uporablja prenosno orodje. Pločevine tu s pomočjo rokavcev prenašajo iz ene postaje v drugo.

Področje uporabe:  Veliki strukturni deli, kompleksni karoserijski deli.

Prednosti:  Največja fleksibilnost pri oblikovanju, optimirana izraba materiala (razporeditev rezov).

Slabost:  Počasnejši taktni časi, višja investicija.

3. Globoko vlečna orodja (globoko vlečni orodji)

Čeprav se pogosto integrira v procese s prenosom ali zaporedne kombinacije, je globoko vlečenje kraljevska disciplina v Orodjarstvo za avtomobilsko industrijo . Ravno pločevino tu preoblikujejo v votli predmet.

Posebnost:  Tu je ključno sodelovanje med žigom, matriko in držalom pločevine. Simulacije z uporabo programske opreme, kot je AutoForm  so tu obvezne, da se izognemo povratnemu ukrivljanju in razpokam.

Pomoč pri odločanju: Katero orodje za vaš projekt?

Izbira med zaporednim kombiniranim orodjem in prenosnim orodjem je eno od najpogostejših vprašanj, ki nam ga stranke postavijo v kontekstu Orodjarstvo za avtomobilsko industrijo  tukaj je pomoč pri odločanju:

Namig strokovnjaka:  Ne pustite se voditi le po stroških orodij. Pri orodjarstvo avtomotive  so Cene delov  (Piece Price) odločilne v celotnem časovnem obdobju. Dražje prenosno orodje se lahko zaradi varčevanja z materialom pogosto hitro amortizira. Lahko uporabite naš Svetovalni servis za analizo stroškov .

Prototipi proti serijskim orodjem

Preden se iz trdega jekla izdela orodje za serijsko proizvodnjo (Hard Tooling), projekti pri Orodjarstvo za avtomobilsko industrijo  pogosto prestojijo fazo prototipov.

Soft Tooling:  Orodja iz mehkejšega jekla/aluminija za majhno količino kosov.

Trda orodja:  Končno serijsko orodje za milijone vlečenj.

Prehod od prototipa do serije je kritičen. Izkušen partner pri orodjarstvo avtomotive  izkorišča spoznanja iz faze prototipa za optimizacijo serijskega orodja.

Zaključek: Kakovost se začne z orodjem

Naj ste študent ali naročnik pri OEM-u: razumevanje razlik med tehnologijo zaporednih in prenosnih orodij je bistveno. Panoga Orodjarstvo za avtomobilsko industrijo  ni statično področje – nenehno se razvija.

Tisti, ki želi uspešno delovati, potrebuje partnerja, ki razume procese. Prava strategija orodij zagotavlja kakovost in konkurenčnost.

Želite razpravljati o vašem naslednjem projektu?

Imate risbo komponente in niste prepričani, kateri orodni koncept je najbolj ekonomičen?

Stopite v stik z menoj že zdaj za nezavezen pregled izvedljivosti.  Skupaj poskrbimo, da bo vaša komponenta popolnoma primerna za serijo.
