Nujen proces kovanja za univerzalne spojke

POVZETEK

Proces kovanja za univerzalne spojke je sofisticirana proizvodna metoda, pri kateri se visoko kakovostne jeklene zlitine oblikujejo pod ekstremnim tlakom za izdelavo trdnih, vzdržljivih komponent. Med pomembne tehnike spada vroče kovanje, pri katerem se kovina segreje nad temperaturo rekristalizacije za lažjo obliko, ter hladno kovanje za večjo natančnost. Ta postopek uporablja presse z visokim tonажo in specializirane orodja za oblikovanje osnovnih delov, kot so vilice in križi, kar zagotavlja odlično trdnost in neprekinjeno zrno strukturo, ki je bistvena za uporabo pri visokem napetosti.

Razumevanje univerzalnih spojk in prednosti kovanja

Univerzalna spojka, pogosto imenovana U-spojka, je pomembna mehanska spojka, ki povezuje vrteče gredi in omogoča prenos navora ter gibanja, tudi kadar sta med seboj pod kotom. Ta fleksibilnost je bistvena v številnih aplikacijah, od avtomobilskih gonilnih gredi in sistemov krmiljenja do industrijskih in kmetijskih strojev. Spoju sta navadno prisotni dve vilici, povezani s križno oblikovanim delom oziroma pajkom, ki vsebuje ležaje za omogočanje gladkega vrtenja.

Kovanje je prednostna proizvodna metoda za te komponente zaradi izjemne trdnosti, ki jo omogoča. Za razliko od litja ali obdelave iz masivnega polizdelka kovanje oblikuje kovino s kontroliranim deformiranjem, pri čemer poravna notranjo zrnatost materiala z končno obliko dela. To ustvari neprekinjen tok zrn, ki sledi konturam vilic in križa, kar rezultira v izjemni natezni trdnosti, odpornosti proti utrujanju in udarni vzdržljivosti. Ta strukturna celovitost je nujna za komponento, ki mora prenašati stalne, kompleksne in menljive obremenitve v celotnem življenjskem ciklu.

Izbira materiala za križne spojke je odvisna od teh zahtevnih pogojev. Kvalitetne legirane jeklene zlitine so standardna izbira zaradi svoje odlične trdnosti, žilavosti in odpornosti proti obrabi. Na primer, jekla srednje ogljikove vsebnosti, kot je jeklo 45, se pogosto uporabljajo za komponente, kot je vilica križne spojke. V nekaterih specializiranih aplikacijah, zlasti tistih, ki zahtevajo visoko odpornost proti koroziji, se lahko uporabljajo nerjaveče jeklene zlitine, površine pa se lahko prevlečejo za zmanjšanje trenja in preprečevanje zaleganja.

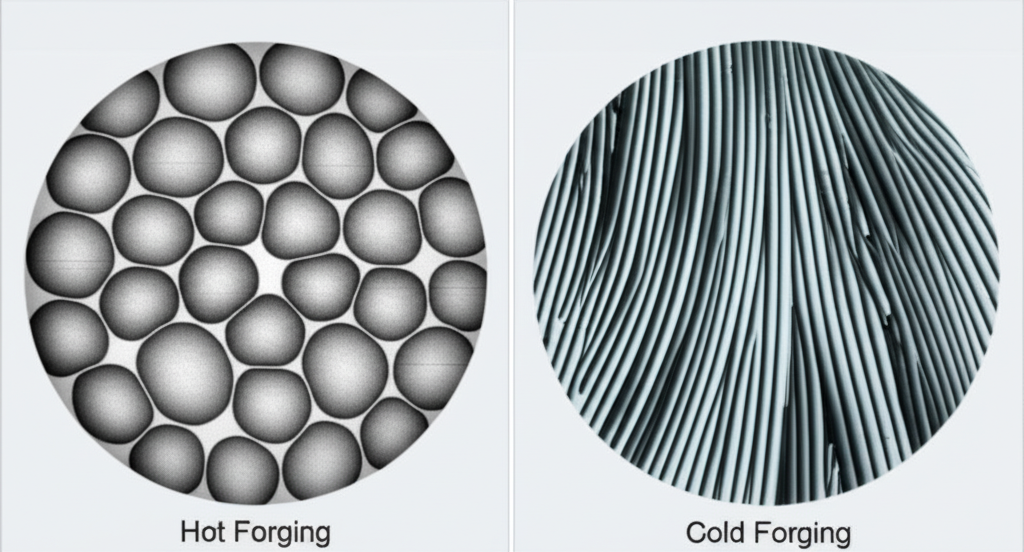

Osnovne tehnike kovanja: vroče in hladno kovanje

Proizvodnja križnih spojk temelji predvsem na dveh glavnih tehnikah kovanja: vročem in hladnem kovanju. Izbira med njima je odvisna od specifične komponente, zahtevanih lastnosti materiala in proizvodnega obsega. Vsaka metoda ponuja različen nabor prednosti in slabosti glede na natančnost, trdnost in stroške.

Toplo forge je najpogostejša metoda za izdelavo univerzalnih sklopov, kot je križ. Pri tem postopku se jekleni slepek segreje na temperaturo nad točko rekristalizacije. Ta ekstremna temperatura naredi kovino raztegljivo in plastično, kar omogoča oblikovanje z manjšim pritiskom na kovanju ali s kladivom. Glavna prednost vročega kovanja je sposobnost ustvarjanja kompleksnih 3D geometrij in velikih deformacij z relativno enostavnostjo, kar ga naredi idealnim za zapleteno obliko križa univerzalnega sklopa. Prav tako izboljša zrnasto strukturo kovine, odpravi poroznost in poveča žilavost.

Hladno kovanje , nasprotno, se izvaja pri sobni temperaturi ali blizu nje. Ta postopek zahteva znatno večji tlak za oblikovanje kovine, vendar ponuja odlično točnost dimenzij, boljšo površinsko gladkost in povečano trdnost s pojavom imenovanim utrjevanje s kovanjem. Čeprav se hladno kovanje redkeje uporablja za prvotno oblikovanje zapletenih delov, kot je križ, se lahko uporabi za določene komponente ali kot sekundarni dokončni postopek za doseganje tesnih tolerance brez potrebe po obsežnem obdelovanju.

Spodaj je primerjava dveh glavnih metod:

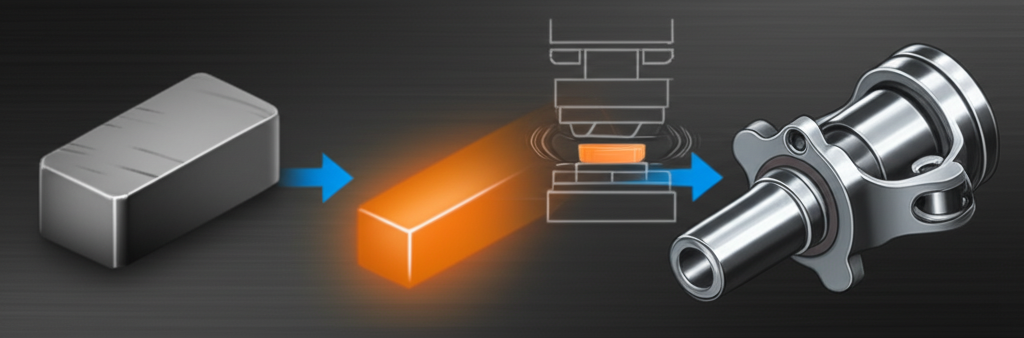

Postopek izdelave po korakih

Izdelava križnega ležaja s kovanjem je večstopenjski proces, ki preoblikuje preprost jekleni drog v mehansko komponento visokih zmogljivosti. Vsak korak je skrbno nadzorovan, da se zagotovi, da končni izdelek ustreza strogi kakovosti in standardom trdnosti. Čeprav se določene podrobnosti lahko razlikujejo, splošni delovni tok sledi jasni zaporedni poti.

1. Priprava materiala in rezanje: Postopek se začne z izbiro jeklenih slitin visoke kakovosti. Ti drogovi se pregledajo glede kakovosti in nato prerežejo na natančne dolžine, imenovane polizdelki ali zavitki. Teža in prostornina vsakega polizdelka se izračunata tako, da je na voljo ravno dovolj materiala za zapolnitev kalupa, kar zmanjša odpadke (t.i. lis).
2. Segrevanje (za vroče kovanje): Izrezki se prevažajo v peč, pogosto indukcijsko peč, kjer se segrejejo na optimalno temperaturo za kovanje. Pri jeklu je ta temperatura običajno med 1100 °C in 1250 °C. Ta korak je pomemben, da kovina postane dovolj mehka, da jo je mogoče oblikovati pod tlakom.
3. Kovanje in oblikovanje: Segreti izrezek se hitro postavi v spodnjo polovico naročno izdelanega orodja znotraj kovalne prese z visoko silo. Presa nato uporabi ogromen tlak, s čimer prisili plastično kovino, da teče in izpolni votlino orodja, ki je oblikovana kot želena komponenta (npr. vilica ali križ). To je pogosto večstopenjski proces, ki vključuje predkovanje za približno oblikovanje dela in končno kovanje za dosego končne oblike in natančnih podrobnosti.
4. Strganje: Po kovanju ima delček tanek rob odvečnega materiala na robovih, kjer se srečata dve polovici orodja. Ta odvečni material, imenovan lisica, se odstrani s strižno preso. Lisica se kasneje reciklira.
5. Termalna obroba: Za doseganje končnih želenih mehanskih lastnosti se kovanke obdelujejo s toploto. Kot je podrobno opisano s strani HYB univerzalni križ , vključuje postopke, kot so kaljenje (hitro hlajenje) za utrjevanje jekla in popuščanje (ponovno segrevanje na nižjo temperaturo) za povečanje žilavosti in zmanjšanje krhkosti. Nekateri deli se lahko tudi karburirajo, da se ustvari trda, obrato-odporna površina.
6. Dokončna obdelava in obdelava: Čeprav kovanje ustvari obliko, ki je blizu končni, je za doseganje končnih tesnih dopustkov pri nosilnih površinah in povezovalnih mestih potrebna natančna obdelava. Operacije, kot so vrtanje, brušenje in tokarjenje, se izvajajo s CNC stroji, da se zagotovi popoln fit in gladko delovanje.
7. Sestavljanje in nadzor kakovosti: Nazadnje se posamezni sestavni deli—vilice, križ in ležaji—sestavijo. V celotnem procesu se izvajajo strogi pregledi nadzora kakovosti, vključno s kontrolami dimenzij in preizkušanjem trajnosti, da se zagotovi, da vsak univerzalni križ ustreza specifikacijam zmogljivosti.

Izdelava specifičnih komponent: Jarmi in križi

Osnovni sestavni deli univerzalnega spojka, jarm in križ, imajo različne geometrije, ki zahtevajo specializirane oblikovalne orodja in procesne pristope. Optimizacija teh procesov je ključna za izboljšanje izkoriščenosti materiala, podaljšanje življenjske dobe orodij ter zagotavljanje strukturne celovitosti končnega dela.

Kovanje jarma univerzalnega spojka

Jarm univerzalnega spojka, tudi vilice ali jarm, je tipično vilicasto kovanje z znatnimi razlikami v porazdelitvi kovine. Njegova kompleksna oblika, opremljena z ozkimi in visokimi rebri, otežuje učinkovito kovanje. Običajne metode lahko povzročijo slabo pretakanje materiala, kar vodi do prekomernega nastanka blata na nekaterih mestih in nepopolnega polnjenja na drugih. To ne le zapravlja material, temveč povzroča tudi pospešeno obrabo orodij in zahteva višje kovalne tlake.

Za premagovanje teh izzivov so bile razvite napredne tehnike, kot je polzaprti predkovanjski postopek. Kot je razloženo v analizi podjetja Xinlong Machinery , to pomeni ponovno oblikovanje strukture orodja za boljši nadzor pretoka kovine, s čimer se spodbuja vstop v potrebne votline in ne v odplake. Z optimizacijo oblike predkovanja in postavitve orodij lahko proizvajalci povečajo izkoriščenost materiala z okoli 61,5 % na 75 % ali več, znatno zmanjšajo končno obremenitev pri kovanju ter podvojijo ali celo podaljšajo življenjsko dobo orodij.

Za podjetja, ki iščejo trdne in zanesljive avtomobilske komponente, so specializirane storitve kovanja nujne. Na primer, za trdne in zanesljive avtomobilske komponente si oglejte storitve prilagojenega kovanja od Shaoyi Metal Technology . Specializirani so za visoko kakovostno, certificirano vroče kovanje po standardu IATF16949 za avtomobilsko industrijo in ponujajo vse – od hitrega izdelovanja prototipov za majhne serije do popolne serijske proizvodnje. Njihovo strokovno znanje pri izdelavi orodij v lastni proizvodnji zagotavlja natančnost in učinkovitost pri kompleksnih delih, kot so vilice univerzalnih spojk.

Kovanje križnega gredi

Križasti gred, znan tudi kot pajka, je osrednji del, ki povezuje dva jarma. Njegova štiri-progoda geometrija je klasičen primer kompleksnega 3D dela, ki je idealen za zaprto kuhanje vročine. Postopek mora zagotoviti, da je pretok zrna neprekinjen od središča skozi vsak od štirih trunnionov (ali žigov). To je ključnega pomena za odpornost na torzijske in upogibne sile, ki jih doživlja med delovanjem.

Proces kovanja za križ z U-spojino vključuje stiskanje segrevanja jekla v matrico, ki sili material, da teče navzven v štiri roke križaste oblike. Oblikovanje predoblike in matrice je ključnega pomena, da se forma popolnoma napolni brez napak. Po kovanju križ podvržejo toplotni obdelavi, kot je karburiranje, da bi na trunnionih, kjer bodo sedeli jekleni ležaji, ustvarili zelo trdo, odporno na obrabo površino, obenem pa ohranijo trdnejše, bolj upogljivo jedro za absorpcijo udarnih obremen

Pogosta vprašanja

1. Katere so štiri vrste kovalnih procesov?

   Za oblikovanje kovine se uporabljajo štiri glavne vrste kovilnih postopkov. Med njimi so kovanje z utripanjem (ali kovanje z zaprtim utripanjem), pri katerem se kovine stisne med dvema utripanjima, ki vsebujejo natančno obliko; kovanje z odprtim utripanjem, pri katerem se kovina oblikuje med ravnimi utripanji, ne da bi jo zaprli; hladno

2. Iz česa so univerzalni sklepi?

   Univerzalni spoji so običajno izdelani iz visoko trdnih, toplotno obdelljivih jeklenih zlitin, ki vzdržijo visok navor in obrabo. Običajni materiali vključujejo ogljikovita jekla, kot je jeklo 45 in razne legirane jekla. Za aplikacije, ki zahtevajo visoko odpornost na korozijo, kot so morska ali morjska okolja, so lahko sestavni deli izdelani iz nerjavečega jekla, kot je razred 316L. Za zmanjšanje trenja se lahko uporabijo tudi premazi, kot je PTFE.

3. Kaj je postopek križanja?

   Križno kovanje je predhodno obdelavo kovanja v alternativnih ravninah za razvoj mehanskih lastnosti. Za univerzalni križni sklep se uporablja postopek z zaprto matrico, pri katerem se zgrabi ogrevan žebljiček, zaradi česar se kovina pretaka navzven v štiri votline matrice. Za univerzalni križni sklep je treba uporabiti postopek z zaprto obliko, pri katerem se segrevan žebljič stisne, tako da se kovina izliva navzven v štiri votline oblike, ki tvorijo roke križa. Proces je zasnovan tako, da zagotavlja popolno napolnitev votline, pri čemer se zmanjša odpadni material (blitje).
