Litje pod tlakom ali kovanje: Prava izbira za avtomobilske dele

POVZETEK

Pri izbiri med litjem pod tlakom in kovanjem za avtomobilske dele odločitev določa kompromis med trdnostjo in zapletenostjo. Kovanje proizvede mehansko nadrejene, tršne in bolj obstojne dele z oblikovanjem trdnega kovinega materiala, kar ga naredi idealnim za visoko obremenjene komponente, kot so vodilni gredi in povezavne palice. Nasprotno pa litje pod tlakom odlično opravlja pri izdelavi zapletenih, podrobnih oblik z visoko natančnostjo, večjo količino in nižjo enotno ceno z vbrizgavanjem taline v model, kar je popolno za dele, kot so motorji in hiševja menjalnikov.

Osnovna razlika: oblikovanje taline nasproti trdnemu kovinu

Razumevanje osnovne razlike med litjem pod tlakom in kovanjem je prvi korak pri izbiri ustreznega postopka za avtomobilsko uporabo. Čeprav oba postopka oblikujeta kovino, izhajata iz bistveno različnih agregatnih stanj, kar določa njune posamezne prednosti in slabosti. Glavna izbira je odvisna od tega, ali ima prednost geometrija dela ali njegova mehanska trdnost.

Litje pod tlakom je postopek, pri katerem se kovina, ponavadi nerjaven zlitin, kot je aluminij ali cink, segreva, dokler popolnoma ne stopi. To tekočo kovino nato pod visokim tlakom vbrizgamo v kalup iz kaljenega jekla, ki se imenuje matrica. Ko se kovina ohladi in strdi, prevzame točno obliko votline v matrici, vključno s kompleksnimi notranjimi prehodi in drobnimi zunanjimi podrobnostmi. Predstavljajte si, da delate podrobne ledene kocke v vodnjaku; tekočina popolnoma zapolni vsak vogel in režo, preden se strdi.

Kovanje pa deluje z kovino v trdnem stanju. Kovinski izlitek ali blok se segreje na visoko temperaturo, a ostane trd – postane plastičen in raztegljiv. Nato se s pomočjo kladiv ali stiskalnikov uporabi ogromna tlakovalna sila, da se kovina oblikuje v želeno obliko. Ta postopek spominja na kovača, ki oblikuje žareč podkovo na nakovalnici. Intenzivni pritisk izboljša notranjo zrnatost kovine, jo poravna z obliko dela in odpravi notranje napake, kot so poroznost.

Ta osnovna razlika v postopku je vir glavnega kompromisa, s katerim se srečujejo inženirji. Uporaba tekoče kovine pri tlačnem litju omogoča nepremagljivo konstrukcijsko svobodo in zapletenost, kar omogoča izdelavo večfunkcijskih, lahkih delov v enem samem koraku. Kovanje s preoblikovanjem trdne kovine rezultira v gostejši, močnejši komponenti z odlično odpornostjo proti utrujanju, zaradi česar je najpogostejša izbira za dele, ki se pod ekstremnim napetostmi ne smejo okvariti.

Primerjava med osebami: ključne meritve za avtomobilske inženirje

Za avtomobilske inženirje je pri izbiri med litjem na stisnjen način in kovanje potrebno podrobno analizo ključnih kazalnikov učinkovitosti. Optimalna izbira ni v tem, kateri proces je splošno "boljši", ampak kateri se ujema s specifičnimi funkcionalnimi zahtevami, proračunskimi omejitvami in obsegom proizvodnje določene komponente. Odločitev vključuje skrbno uravnoteženje moči, geometrijske zapletenosti, stroškov in hitrosti proizvodnje.

V naslednji tabeli je neposredno primerjava teh kritičnih meril:

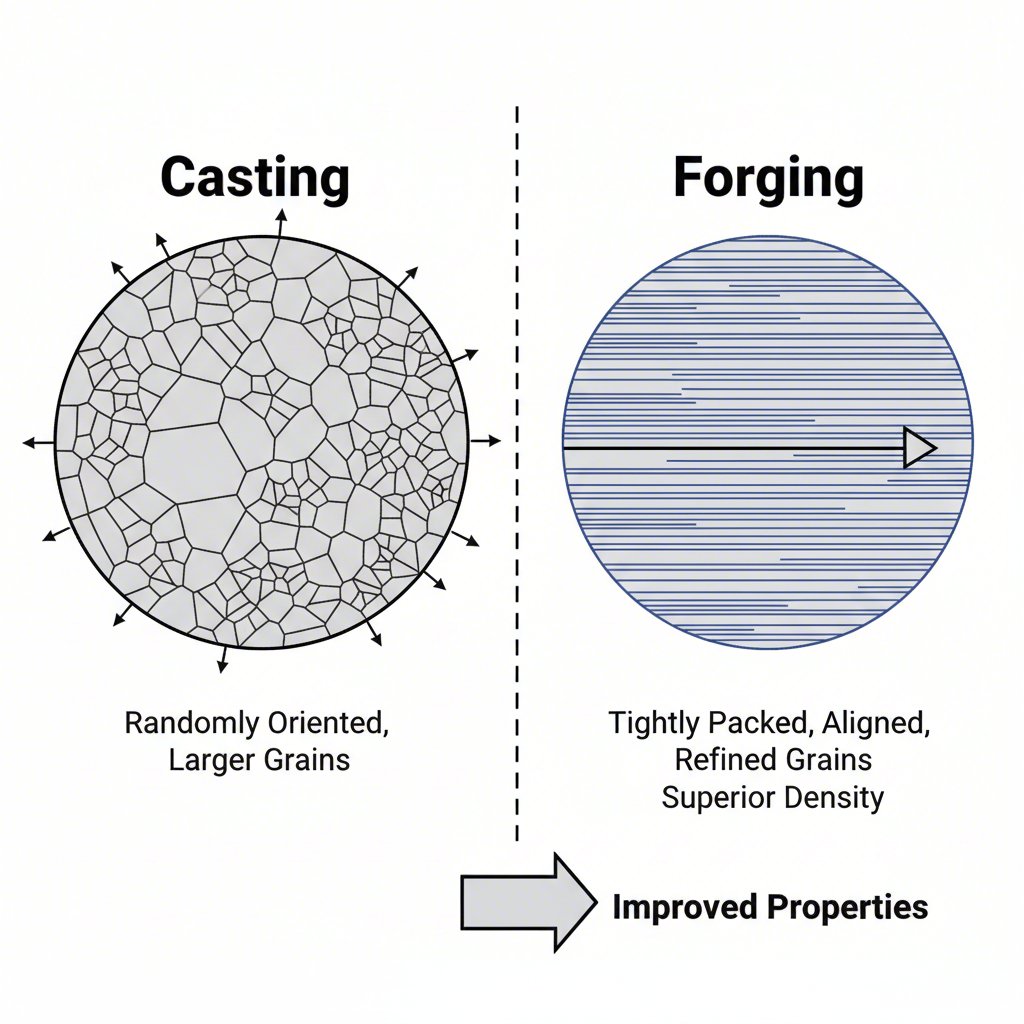

Kar se tiče trdnosti, kovanje je nedvomno najboljše. Ta postopek ustvari dele z neprekinjeno zrnatostjo, ki sledi konturi komponente, s čimer odpravlja mikroskopske praznine in neenakomernosti, ki so pogoste pri litju. Kovanje lahko kaže do 26 % višjo natezno trdnost in znatno večjo utrujeno trdnost kot njihovi lite pari. Zato je kovanje nujno za avtomobilske dele, ki so izpostavljeni velikim in ponavljajočim se napetostim.

Vendar pa je pri svobodi oblikovanja tlačno litje daleč boljše. Možnost vbrizgavanja taline omogoča izdelavo kompleksnih geometrij, ki jih ni mogoče kovati, kot opaža North American Die Casting Association . To omogoča inženirjem združitev več komponent v en sam lahki del iz tlačnolitega litja, kar zmanjša čas sestavljanja in skupno težo, kar je ključno za izboljšanje gorivne učinkovitosti.

Avtomobilske aplikacije v ospredju: Kateri proces za katero komponento?

V avtomobilski industriji izbira med litjem pod tlakom in kovanjem ni teoretična; neposredno je povezana s funkcijo in lokacijo določenih komponent znotraj vozila. Komponente, ki so izpostavljene visokemu obremenjevanju in so ključne za zmogljivost, se opirajo na trdnost kovanja, medtem ko imajo kompleksne, večfunkcijske ohišja in strukture koristi od konstrukcijske prožnosti litja pod tlakom.

Kovane avtomobilske komponente

Komponente, ki prenašajo moč in absorbirajo ogromne obratovalne sile, so skoraj vedno kovane. Izpopolnjena zrnatost in odsotnost poroznosti zagotavljata zanesljivost in odpornost proti utrujanju, kar preprečuje katastrofalne okvare. Te komponente so hrbtenica pogonskega sistema in odbojnikov vozila.

• Kolenčake in batne roke: Te notranje motorne komponente izdržijo milijone ciklov vlečnih in tlačnih napetosti. Kovanje zagotavlja, da imajo dovolj trdnosti za upravljanje s silami iz zgorevanja, ne da bi pri tem pošklepale.
• Glede in gredi osi: Skladno s prenosom navora morajo imeti ti deli visoko torzijsko trdnost in odpornost proti obrabi. Gost strukturni kovan jekla je idealen za te aplikacije.
• Vzporedni ročici in zatiči ovina: Ker so ključni deli ovinskega sistema, morajo ti sestavni deli zdržati stalne udarce in obremenitve iz površine ceste. Kovana izdelava zagotavlja potrebno vzdržljivost in odpornost proti udarcem.

Die Cast avtomobilske komponente

Litenje pod tlakom je prednostna metoda za velike, kompleksne komponente, ki zahtevajo natančne mere, integrirane funkcije, kot so kanali za hlajenje ali prirobnice za pritrditev, ter zmanjšanje mase. Aluminijasto litenje pod tlakom je še posebej razširjeno, saj proizvajalci zmanjšujejo maso vozila in izboljšujejo učinkovitost.

• Blok motorja in glave valjev: Ti deli imajo izjemno kompleksne notranje geometrije za pretoke hladiva in olja, ki jih je mogoče učinkovito izdelati le s postopkom litja.
• Ohišja menjalnika: Ohišje menjalnika mora biti močno, lahko in natančno oblikovano, da lahko vsebuje zapleteno mrežo zobnikov in hidravličnih komponent. Tlačno litje učinkovito dosega to kombinacijo lastnosti.
• Ohišja elektronskih naprav in konstrukcijske komponente: Ohišja elektronskih nadzornih enot (ECU) ali zapletenih strukturnih vozlišč v okvirju vozila imajo koristi od sposobnosti tlačnega litja, da ustvari tanke stene, rebra za odvajanje toplote in natančne montažne točke v enem samem delu.

Okvir za odločanje: prednosti, slabosti in končne priporočila

Končno je odločitev med tlačnim litjem in kovanjem strategična inženirska izbira, ki temelji na jasnem naboru prednostnih nalog projekta. Ni enega samega najboljšega postopka, temveč le najprimernejšega za določeno uporabo. Povzetek prednosti in slabosti omogoča jasen okvir za sprejemanje te pomembne odločitve.

Prednosti in slabosti tlačnega litja

Prednosti

• Geometrijska zapletenost: Neprimerljiva sposobnost proizvodnje zapletenih delov z tankimi stenami in notranjimi prehodi.
• Visoka stopnja proizvodnje: Hitri cikli so idealni za proizvodnjo avtomobilov v velikih količinah.
• Odlična površinska obdelava: Deli pogosto ne potrebujejo dodatnega obdelovanja ali pa le minimalnega.
• Stroškovno učinkovito pri večji proizvodnji: Nizki stroški na del pri serijski proizvodnji nadomestijo visoke začetne stroške orodij.

Slabosti

• Nižja mehanska trdnost: Občutljivost na poroznost, kar povzroči nižjo natezno in utrujeno trdnost v primerjavi s kovanjem.
• Visoki stroški orodja: Začetna naložba v kalibrirano jekleno lijevko lahko predstavlja znatno vsoto.
• Omejeno na netopne zlitine: Primarno se uporablja za aluminij, cink in magnezij.

Visoka začetna cena orodja za litje pod tlakom zahteva sodelovanje s strokovnjaki za izdelavo orodij. Na primer, specialisti za natančno izdelavo orodij kažejo raven inženiringa, ki je potreben, pri čemer uporabljajo napredne simulacije in certificirane postopke za izdelavo zapletenih orodij za avtomobilsko industrijo, da zagotovijo kakovost in dolgo življenjsko dobo delov.

Prednosti in slabosti kovanja

Prednosti

• Izjemna trdnost in vzdržnost: Izboljšana zrnatost strukture zagotavlja izjemne mehanske lastnosti in zanesljivost.
• Visoka odpornost proti utrujanju: Idealno za sestavne dele, ki so izpostavljeni cikličnemu napetosti in visokim obremenitvam.
• Strukturna celovitost: Odsotnost poroznosti zagotavlja goste in zanesljive notranje strukture.

Slabosti

• Omejena kompleksnost oblike: Ni primerno za zapletene konstrukcije ali dele z notranjimi votlinami.
• Počasnejši proizvodni proces: Nižje izhodne hitrosti v primerjavi z litjem v obližih.
• Višji strošek na kos: Večja poraba dela in energije, kar ga naredi dražjega pri visokih količinah.

Povzetek: Vaša izbira naj bo usmerjena z enostavnim kontrolnim seznamom. Izbirajte kovanje ko so mehanske lastnosti, trdnost in zanesljivost pri ekstremnem obremenjevanju nepogojne zahteve. Izbirajte litni formi ko so glavni gonilni dejavniki zapleten dizajn, visoka proizvodna količina, združevanje sestavnih delov in učinkovitost stroškov.

Pogosta vprašanja

1. Kdaj uporabiti litje in kdaj kovanje?

Uporabite litje za dele s kompleksnimi oblikami, podrobnimi elementi ali notranjimi votlinami, kot so bloki motorjev ali hiše menjalnikov. Litje je tudi idealno za visokokoličinsko proizvodnjo, kjer je strošek na kos pomemben dejavnik. Uporabite kovanje za komponente, ki zahtevajo največjo trdnost, vzdržnost in odpornost proti utrujanju, kot so kolenčaki, batne palice in deli ovinka z visoko obremenitvijo.

2. Koliko močnejši je kovanec v primerjavi z litem?

Kovani deli so bistveno trši od litega. Zaradi izpopolnjene in poravnane zrnatosti, ki nastane med kovanjem, lahko ima kovana jekla do 26 % višjo natezno trdnost in znatno višjo utrujeno trdnost. To povzroči veliko daljšo življenjsko dobo komponent, ki so pod stalnim napetostnim obremenjevanjem.
