Posebne kovanje klipne palice: Pomembna priročnik za kupce

POVZETEK

Pokovane vodilne palice po meri so trpežni sestavni deli, ki so nujni za motnje z visoko zmogljivostjo in predelane motnje. Zaradi procesa kovanja ponujajo večjo vzdržljivost v primerjavi s serijskimi deli. Najpomembnejše odločitve vključujejo izbiro primernega materiala, kot je jeklo 4340 chromoly ali titan, ter optimalno konstrukcijo, praviloma med H-palico ali I-palico, da se prilegata vašim specifičnim ciljem moči in uporabi.

Razumevanje osnov pokovanih vodilnih palic

Klizni drog je ključna povezava med batom in kolenskim gredom notranjega motorja, saj pretvarja linearno gibanje bata v rotacijsko gibanje kolenskega greda. Pri serijskih motorjih gre pogosto za litine, zasnovane za običajne obratovalne pogoje. Vendar pa so pri visokoučinkovitih aplikacijah z večjo močjo, navorom in obratih potrebni bistveno tršji deli. To je točka, kjer postane vrednost izdelanih kovanih kliznih drogov popolnoma očitna.

Postopek kovanja vključuje oblikovanje kovine s pomočjo lokaliziranih tlakovnih sil, ki poravnajo zrno materiala. Rezultat je del, ki je znatno tršji, bolj vzdržljiv in odpornost na utrujenost ter udarce v primerjavi z lito različico, ki ima naključnejšo strukturo zrna. Ta nadpovprečna trdnost je nujna za motore s turbopunilnikom, mehanskim polnjenjem ali tiste, ki so zgrajeni za tekmovanja, kjer lahko odpoved komponente pripelje do katastrofalnih posledic.

Prilagodljive palice postanejo nujne, ko se geometrija motorja spremeni iz tovarniških specifikacij. Sem spadajo spremembe koraka kolenčnika, višine stiskanja bregancev ali premera valja. Palice iz trgovine so zasnovane za standardne mere, vendar prilagojen motor potrebuje palice s točnimi razdaljami od središča do središča in merami koničastih luknj, da zagotovijo ustrezno geometrijo in delovanje. Kot poudarjajo proizvajalci, kot je CP-Carrillo izdelava teh komponent predstavlja simfonijo natančnosti, pri kateri sodelujejo strokovnjaki, ki si prizadevajo za popolnost v zmogljivosti.

Pomembne primerjave materialov: jeklo 4340, titan in aluminij

Izbrani material za ročico neposredno vpliva na njeno zmogljivost, težo in ceno. Na trgu za visoke zmogljivosti prevladujejo trije materiali: kromomolibdensko jeklo 4340, titan in specialne aluminijeve zlitine. Vsak ima različne lastnosti, prilagojene različnim uporabam, od ulične zmogljivosti do profesionalnega avtomobilizma.

kromomolibdensko jeklo 4340 je najpogostejši material za izdelavo visoko zmogljivih kovanov. Gre za izjemno trd in obstojek legura, ki ponuja odličen kompromis med zmogljivostjo in cenovno učinkovitostjo. Njegova robustnost ga naredi primerenega za širok spekter uporab, vključno z motorji z visokim pretlačevanjem s turbopunilnikom in visoko obratovalno frekvenco brez pretlačevanja. Večina glavnih proizvajalcev, kot sta Manley in SCAT, ponuja obsežne serije palic iz jekla 4340.

Titan predstavlja pomemben napredek v zmogljivosti in ceni. Kot opažajo strokovnjaki, kot je Pauter , titanove palice lahko tehtajo približno 33 % manj kot njihovi jekleni ustrezni, pri čemer ponujajo primerljivo trdnost. To drastično zmanjšanje mase premikajočih se delov omogoča motorju hitrejše obračanje in zmanjša obremenitev kolenčnika in ležajev. Zato je titan prva izbira za uporabe, kjer vsak gram šteje, na primer pri profesionalnem dirkanju po cestah ali dirkanju na čas.

Aluminij vzmetne palice se pogosto uporabljajo pri specializiranih dirkah drag racing. Sodobne aluminijeve zlitine ponujajo izjemno trdnost pri nizki teži, vendar imajo omejeno življenjsko dobo zaradi utrujanja in so bolj nagnjene k raztezanju s časom v primerjavi s kovino ali titanom. To pomeni, da jih je treba pogosteje pregledovati in zamenjati, kar jih naredi manj primernimi za ulično uporabo ali trdnostne aplikacije, a idealnimi za kratkotrajne, visoko močne izbruhe.

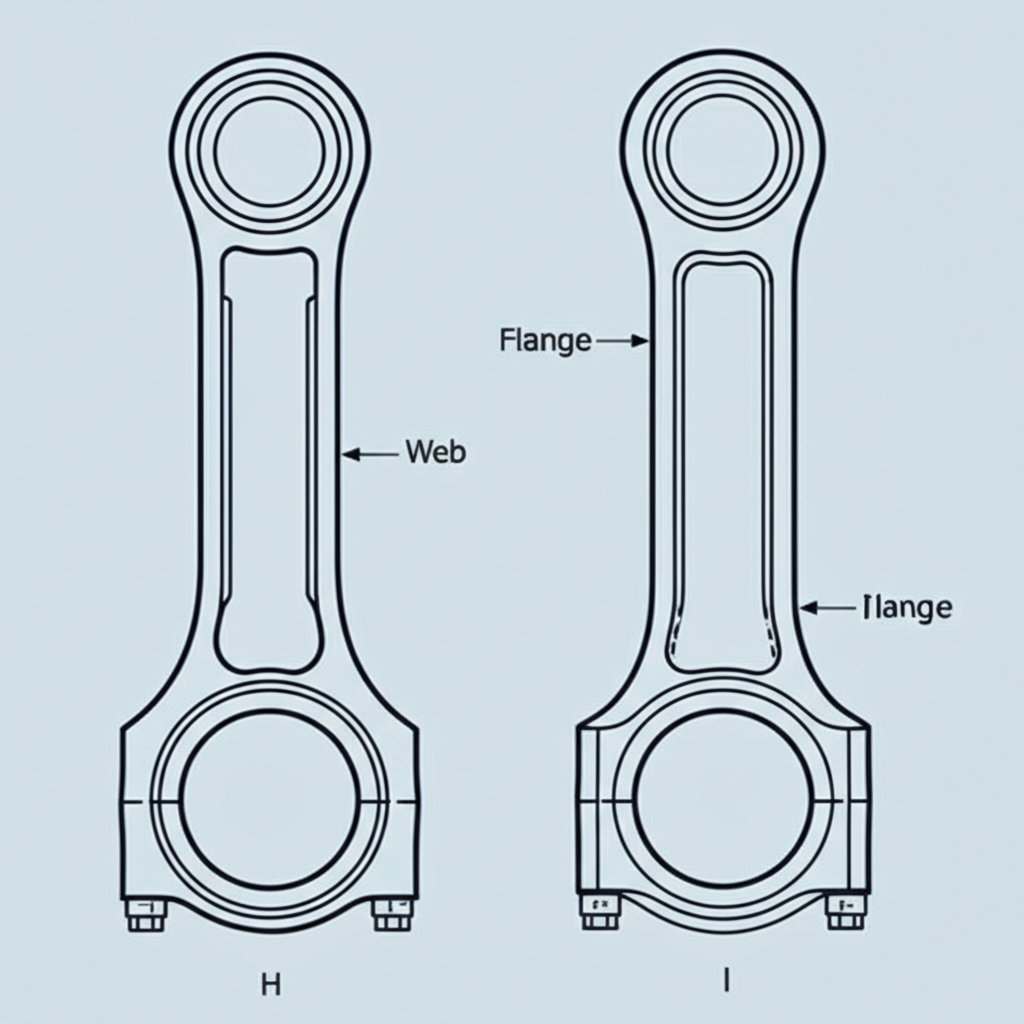

Izbira prave konstrukcije: H-profil proti I-profilu

Poleg materiala je strukturna konstrukcija vodila pomembna izbira. Dve najpogostejši konstrukciji na trgu zmogljivosti sta H-profil in I-profil. Čeprav izgledata na prvi pogled podobno, njuni notranji strukturi zagotavljata različne lastnosti glede teže, togosti in porazdelitve napetosti.

The H-žico konstrukcija, kot že samo ime nakazuje, ima presek oblike črke 'H'. Ta konstrukcija je znana po odlični togosti in odpornosti na upogibne sile, zaradi česar je univerzalna in priljubljena izbira za širok spekter visokozmogljivih aplikacij. Vodila H-profila so pogosto lažja od primerljivega vodila I-profila, vendar se splošno štejejo za trdno, univerzalno rešitev, primerno za vse, od agresivnih uličnih izvedb do resnih dirkalnih motorjev. Mnogi proizvajalci ponujajo obsežne serije vodil H-profila za različne motorno

The I-žica oblika ima prečni prerez, ki spominja na črko »I«. To klasično obliko so skozi desetletja izpopolnjevali za uporabo v avtomobilskih dirkah. Pravilno konstruiran I-nosilec se lahko naredi lažji od H-nosilca, ne da bi pri tem izgubil trdnost tam, kjer je najpomembnejša. Izredno so trdni pri napetosti (ko se bat premika navzdol) in pri tlačni obremenitvi (ko se premika navzgor). Ta učinkovitost jih počne priljubljeno izbiro pri zelo visokih obratih in profesionalnih dirkalnih aplikacijah, kjer je zmanjševanje mase gibajočih delov ključno za zmogljivost in življenjsko dobo motorja.

Končna izbira med H-nosilcem in I-nosilcem pogosto zavisi od filozofije posameznega graditelja motorja in zahtev posamezne uporabe. Za večino motorjev, ki proizvajajo znatno več moči kot serijski modeli, bo katerakoli izmed teh oblik od uglednega proizvajalca zagotovila potrebno trdnost. V ekstremnih tekmovanjskih aplikacijah pa bi lahko odločilni dejavnik bile subtilne prednosti I-nosilca glede teže in trdnosti.

Postopek vprašanja za izdelavo nenavadnih batnih palic: Kaj pričakovati

Naročanje prilagojenih kovanih vodilnih palic je natančen postopek, ki zahteva podrobne informacije o vašem motorju, da se zagotovi popoln ustreznost. Proizvajalci so ta postopek poenostavili, vendar je od kupca odvisno, da zagotovi natančne tehnične podatke. Na podlagi podrobnih zahtev, kot jih vidimo na obrazcih, kot je Povpraševanje po prilagojenih palicah ZRP , lahko pričakujete naslednje:

1. Zberite ključne tehnične podatke motorja: Preden lahko oddate naročilo, morate imeti vse pomembne mere svojega motorja. To je najpomembnejša stopnja. Med ključne meritve spadajo proizvajalec in model motorja, premer valja, korak kolenčnika, premer velikega konca ležišča in premer malega konca (os vrstnega čepa).
2. Določite namen uporabe in raven moči: Določiti morate, kako bo motor uporabljen (npr. za cestno vožnjo, dirkanje na kratki progi, dirkanje po cesti) in kakšen bo pričakovani izhodni moči. To vključuje podrobnosti, kot so najvišje število vrtljajev na minuto, ali bo uporabljen turbopunilnik ali kompresor (ter pri katerem tlaku povečanja), ter ali bo uporabljen dušikov oksid (in kolikšen dodatek konjskih moči). Te informacije proizvajalcu pomagajo izbrati primerni material in trdnost konstrukcije.
3. Pošljite obrazec za povpraševanje: Ko boste imeli vse podatke, boste izpolnili podroben obrazec na spletni strani proizvajalca ali prek dobavitelja. Vnesti boste morali vse mere in izbrali morebitne posebne lastnosti, kot je prisilno maščenje zatičev ali določene izboljšave vijakov (npr. ARP 2000 ali L19 vijaki).
4. Oblikovanje, odobritev in zalogovnina: Inženirji proizvajalca bodo pregledali vaše specifikacije in lahko ustvarijo tehnični risba za vašo odobritev. Ko je načrt končan, je potreben pomemben zalog (pogosto 50 %), da se začne proizvodnja. Pripravite se na vodilni čas, saj lahko prilagojene naročilnice trajajo od nekaj tednov do več mesecev, odvisno od urnika proizvodnje.
5. Proizvodnja in dostava: Ko je zalog plačan, se palice izdelujejo natančno po vaših specifikacijah. Po končnem pregledu kakovosti se poravna preostanek zneska in palice so poslane vam ali vašemu graditelju motorja.

Vodilni proizvajalci in specializirani kovalni stroki

Trg visoko zmogljivih rodnih palic obsegajo več zelo spoštovanih proizvajalcev, od katerih ima vsak ugled za kakovost in točno inženirstvo. Pri raziskovanju možnosti graditelji motorjev pogosto uporabljajo te vodilne igralce na področju industrije.

Manley Performance

Manley ponuja obsežen katalog povezovalnih palic, vključno z modeli H-Beam in I-Beam. Znani so po seriji "Turbo Tuff", ki je posebej zasnovana za obvladovanje ekstremnih tlakov na cilindrih pri aplikacijah z visokim povečanjem. Njihovi izdelki so izdelani iz 4340 kovinskih kovin iz jekla in so osnovni izdelek tako na domačem kot na športnem kompaktnem trgu.

Scat krmilne gredi

SCAT s sedežem v Kaliforniji ponuja širok asortiman H-Beam in I-Beam povezovalnih palic, izdelanih iz dvojnega kovalnega jekla 4340. So priljubljena izbira za številne ameriške V8 motorje, od uličnih zmogljivosti do tekmovalnih dirk in so znani po zagotavljanju visokokakovostnih vrtečih se sestavin.

CP-Carrillo

CP-Carrillo je svoj ugled zgradil na pristopu brez kompromisov pri inženirstvu. Znani so po svoji dimenzionalni celovitosti in natančnem proizvodnem procesu. Njihove palice so najboljša izbira v profesionalnih avtomobilskih športih, od dirk na dirkah do izdržljivosti, kjer sta zanesljivost in zmogljivost najpomembnejša.

Pauter

Pauter je znan po svojih edinstvenih jedrskih rebrnih konstrukcijah E-4340 in strokovnosti pri delu z naprednimi materiali. Ponujata izdelane palice iz 4340 jekla, aluminija in titana, ki so namenjene gradbenikom, ki za svoje projekte potrebujejo zelo specifične ali lahke komponente.

Za tiste v avtomobilski industriji, ki iščejo partnerja pri izdelavi komponent, so specializirane storitve kovanja tudi ključni del dobavne verige. Za robustne in zanesljive komponente se mnogi obrnejo na ponudnike storitev izdelave kovine po meri, kot so Shaoyi Metal Technology -Ne. Specializirani so za visoko kakovostno, certificirano IATF16949 vroče kovanje za avtomobilski sektor, ki ponuja storitve od hitrega izdelave prototipov do množične proizvodnje, kar dokazuje industrijsko podlago, na kateri so zgrajeni visokokakovostni deli.

Pogosta vprašanja

1. - Vprašanje: Zakaj so kovane palice boljše od litih palic za zmogljive motorje?

Kovanci so znatno močnejši in trpežnejši od litih palic. Pri kovanju se struktura zrn kovine poravna, s čimer se odstranijo notranji praznine in slabosti, ki so pogoste pri litinah. Zaradi tega so kovane palice zelo odporne na ogromno obremenitev, visoke vrtljaje in povečan tlak na cilindrih, ki jih imajo zmogljivi motorji, kar preprečuje katastrofalne okvare.

2. Vprašanje: Katere so glavne oblikovalne vrste kovanih povezovalnih palic?

Dve osnovni zasnovi sta H-Bram in I-Bram. H-Bam palice so znane po svoji trdnosti in so vsestranska izbira za širok spekter aplikacij z visoko konjsko močjo. I-Beam palice so zasnovane za neverjetno trdnost pod stisnjenimi obremenitvami, zaradi česar so prednostna izbira za ekstremne konjske moči motorjev z turbopolnilniki, supernapunilniki ali dušik.

3. Vprašanje: Potrebujem posebne priključne palice za motor?

Če ste spremenili notranjo geometrijo motorja, potrebujete prilagojene priključne palice. Če ste spremenili potezo krmilnega gredišča, višino pištola ali zahtevajo nestandardno dolžino iz katerega koli drugega razloga, off-the-shelf palice ne bodo delovale. Striče so narejene po vaših natančnih meritvah, da se zagotovi pravilno in zanesljivo delovanje motorja.
