REZUMAT

Turnarea sub presiune pentru carcasele de transmisie este un proces de fabricație cu presiune ridicată, esențial pentru industria auto. Acesta utilizează aliaje specifice de aluminiu, cum ar fi A380 și ADC12, pentru a crea componente precise, ușoare și rezistente din punct de vedere structural. Această metodă realizează o reducere semnificativă a greutății în comparație cu materialele tradiționale, cum ar fi fonta, asigurând în același timp performanța ridicată, gestionarea termică și durabilitatea necesare pentru transmisiile vehiculelor moderne.

Procesul de turnare sub presiune ridicată explicat

Turnarea sub presiune ridicată este o tehnică sofisticată de fabricație în care metalul topit este injectat într-o formă din oțel, cunoscută sub numele de matriță, sub o forță semnificativă. Acest proces este ideal pentru producerea geometriilor complexe ale carcasei de transmisie cu viteză și precizie excepțională. Partea solidificată, sau turnat, este apoi evacuată, debitată și finisată. Această metodă este foarte apreciată pentru capacitatea sa de a crea piese cu formă finală sau aproape finală, minimizând necesitatea unor operații extinse de prelucrare secundară și reducând costurile generale de producție pentru serii mari.

Procesul poate fi clasificat în două tipuri: turnare sub presiune cu cameră caldă și cu cameră rece. Pentru carcasele de transmisie din aluminiu, se utilizează procesul cu cameră rece. În această metodă, o cantitate precisă de aluminiu topit este vărsată dintr-un cuptor separat într-o cameră de injectare „rece”, înainte de a fi forțată în matriță de un piston hidraulic. Această separare împiedică contactul constant al aluminiului topit cu mecanismul de injectare, ceea ce este esențial pentru manipularea metalelor cu puncte de topire mai mari, cum ar fi aluminiul, și pentru prevenirea coroziunii echipamentelor.

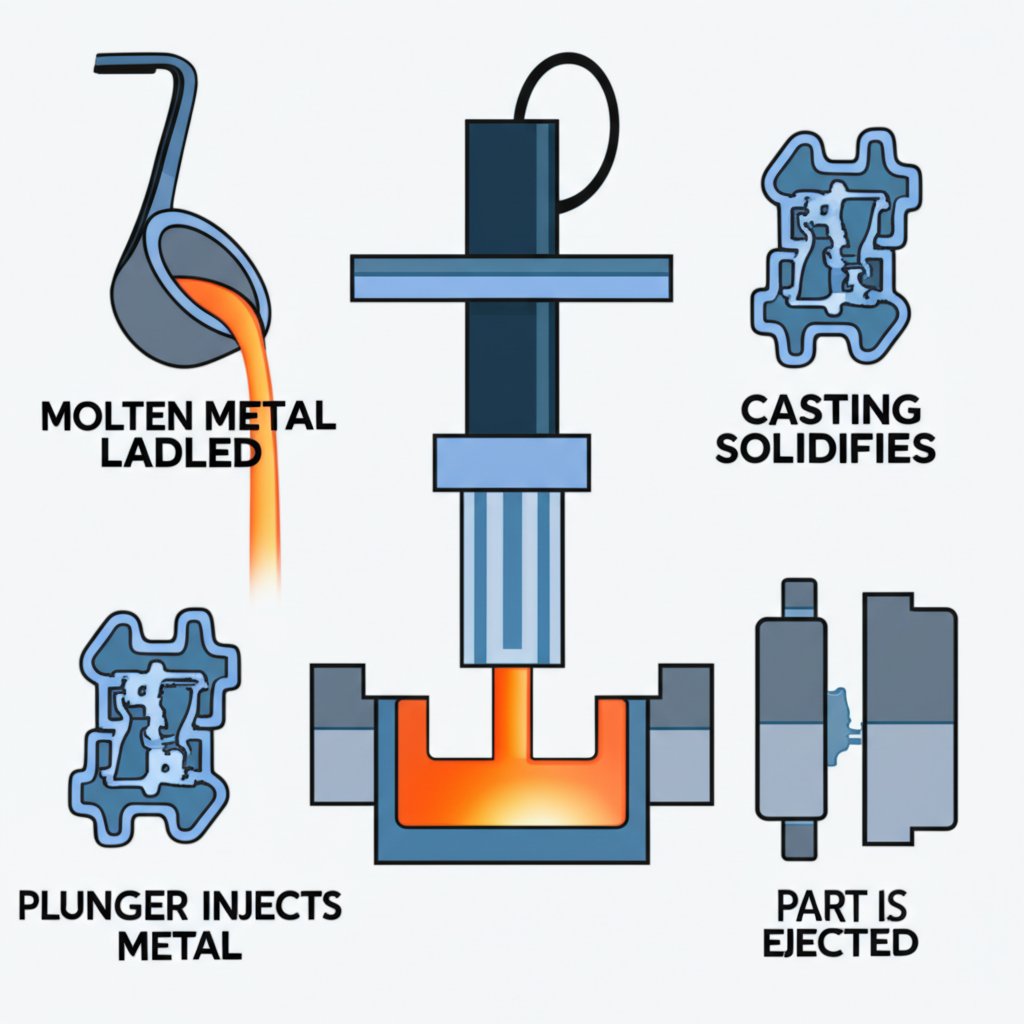

Ciclul de producție pentru o carcasă de transmisie urmează mai multe etape cheie:

1. Pregătirea matriței: Cele două jumătăți ale matriței din oțel sunt curățate și lubrifiate pentru a facilita extragerea piesei și pentru a prelungi durata de viață a sculei.
2. Injecţie: Aliajul de aluminiu topit este injectat în cavitatea matriței la viteză și presiune înalte, asigurând umplerea fiecărui detaliu complex al designului carcasei.
3. Solidificare: Metalul se răcește și se solidifică rapid în interiorul matriței răcite cu apă. Acest timp scurt de ciclu reprezintă un avantaj major al turnării sub presiune.
4. Ejecție: Odată solidificate, cele două părți ale matriței se deschid, iar piesa turnată este evacuată prin tije de ejectare.
5. Finisare: Piesa turnată este apoi mutată la o stație de debitare, unde sunt eliminate materialele în exces (bavurile, canalele de turnare, injectoarele). Operațiunile ulterioare pot include sablarea abrazivă, prelucrarea mecanică a suprafețelor critice și curățarea.

Totuși, producerea unor componente complexe precum carcasele supapelor de transmisie este considerată una dintre cele mai dificile provocări în turnarea sub presiune din aluminiu. Aceste piese necesită matrițe complicate, cu componente fragile și intercalate. Pentru a asigura cea mai înaltă calitate și pentru a minimiza defectele precum porozitatea, sunt esențiale tehnici avansate. Producătorii utilizează programe sofisticate de simulare pentru a optimiza curgerea metalului și sisteme asistate de vacuum pentru a elimina aerul închis în cavitatea matriței, rezultând piese turnate mai dense, mai puternice și mai fiabile. Pentru mai multe informații despre componente complexe, Blue Ridge Pressure Castings oferă informații detaliate despre fabricarea carcaselor de supape și a statorilor.

Alegerea Critică a Materialelor: Aliaje de Aluminiu pentru Performanță

Alegerea aliajului de aluminiu este o decizie esențială care influențează direct performanța, durabilitatea și eficiența din punct de vedere al costurilor pentru o carcasa de transmisie turnată sub presiune. Aluminiul este materialul ales datorită raportului său excelent între rezistență și greutate, conductivității termice și rezistenței la coroziune. Diferite aliaje oferă proprietăți unice adaptate unor cerințe specifice de performanță, de la rezistența la sarcini mari de cuplu până la asigurarea etanșeității la presiune în sistemele hidraulice.

Procesul de selecție implică echilibrarea proprietăților mecanice, turnabilității și nevoilor specifice aplicației. De exemplu, aliajele cu un conținut mai mare de siliciu oferă o fluiditate mai bună, fiind potrivite pentru umplerea secțiunilor subțiri și complicate ale unei carcase. În schimb, aliajele cu un conținut mai mare de cupru oferă o rezistență și o durabilitate sporită. Conform unei analize realizate de Autocast Inc. , mai multe aliaje sunt frecvent utilizate în aplicații auto, fiecare având avantaje distincte.

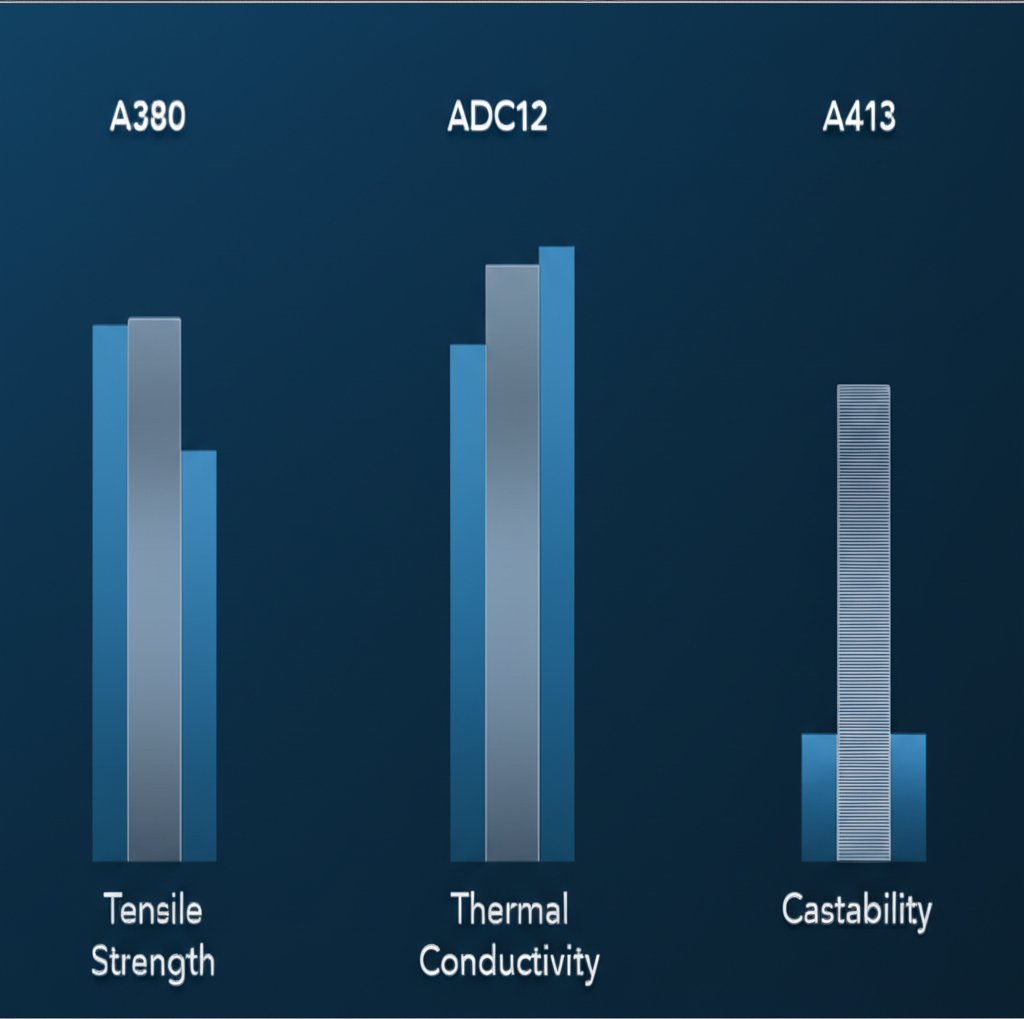

Următoarea este o comparație a aliajelor comune de aluminiu utilizate pentru turnarea sub presiune a carcaselor de transmisie:

În cele din urmă, alegerea aliajului potrivit depinde de cerințele specifice ale transmisiei. Inginerii trebuie să ia în considerare factori precum temperatura de funcționare, solicitările mecanice, expunerea la fluide corozive și cerințele de prelucrare mecanică, pentru a lua o decizie informată care să asigure faptul că produsul final respectă standardele stricte ale industriei auto în ceea ce privește performanța și fiabilitatea.

Beneficii cheie ale turnării sub presiune pentru carcasele cutiilor de viteze

Utilizarea turnării sub presiune pentru carcasele de transmisie oferă o serie de avantaje tehnice și economice esențiale pentru piața auto competitivă. Această metodă de fabricație nu presupune doar crearea unei piese, ci și optimizarea performanței, reducerea greutății și posibilitatea unor designuri inovatoare care ar fi dificil de realizat sau prea costisitoare prin alte metode.

Beneficiile principale includ:

• Reducere Semnificativă a Masei: Carcasele din aluminiu turnate pot realiza o reducere a greutății de până la 40% în comparație cu componentele tradiționale din fontă. Această ușurare este esențială pentru îmbunătățirea eficienței combustibilului și a dinamicii de conducere a vehiculului.
• Complexitatea și consolidarea designului: Procesul permite crearea unor forme complexe și intricate cu pereți subțiri. Acest lucru le oferă inginerilor posibilitatea de a integra caracteristici precum canale de răcire, nervuri de fixare și nervuri de întărire direct în turnare, reducând necesitatea unor piese separate și a operațiunilor ulterioare de asamblare.
• Precizie și consistență ridicate: Turnarea sub presiune oferă o precizie dimensională excepțională și o consistență de la piesă la piesă. Producătorii de top pot obține toleranțe de până la ±0,05 mm, asigurând o potrivire precisă pentru componente interne precum angrenaje și rulmenți.
• Gestionare excelentă a temperaturii: Aliajele de aluminiu au o conductivitate termică ridicată (aproximativ 150 W/m·K), ceea ce le permite să disipe eficient căldura generată de transmisie. Acest lucru ajută la menținerea temperaturilor optime de funcționare, îmbunătățește durata de viață a lubrifiantului și sporește fiabilitatea generală a grupului motopropulsor.
• Finalizare Superioară a Suprafeței: Procesul produce o suprafață finisată netedă (adesea Ra ≤1,6 µm), care poate reduce sau elimina necesitatea operațiilor secundare de finisare pe suprafețele necritice.

Atunci când se compară turnarea sub presiune cu alte metode de fabricație, în special prelucrarea CNC, diferența principală constă în scalabilitate și costul pe piesă. Deși prelucrarea CNC oferă o precizie ridicată și este ideală pentru prototipare sau producție de volum mic, turnarea sub presiune este mult mai rentabilă pentru serii mari de producție. Investiția inițială în echipamentele de turnare este mare, dar costul scăzut pe piesă și timpii ciclici rapizi aduc economii semnificative la scară largă.

Asigurarea Calității: Specificații Tehnice și Inspecție

Pentru un component critic precum o carcasă de transmisie, calitatea este obligatorie. Aceste piese trebuie să reziste la temperaturi extreme, sarcini mari de cuplu și vibrații constante fără a ceda. Prin urmare, un proces riguros de control al calității este esențial pe întregul ciclu de fabricație prin turnare sub presiune, de la proiectarea inițială până la inspecția finală. Producătorii de top respectă standarde stricte pentru a se asigura că fiecare carcasă îndeplinește specificațiile exacte.

O provocare majoră în turnarea sub presiune a aluminiului o reprezintă gestionarea porozității, adică a micilor goluri sau a bulelor de gaz capturate în interiorul metalului în timpul solidificării. O porozitate excesivă poate compromite integritatea structurală și etanșeitatea la presiune a carcasei. Pentru a combate acest fenomen, producătorii utilizează tehnici avansate, cum ar fi turnarea asistată de vid, pentru a evacua aerul din cavitatea matriței înainte de injectare. În plus, proiectarea sofisticată a matriței și analiza termică contribuie la asigurarea unei solidificări controlate și direcționate a metalului, împingând orice porozitate rămasă către zone necritice.

Procesul de fabricație al unei transmisii complete implică mai mult decât doar carcasa. Deși turnarea sub presiune este ideală pentru forma complexă a carcasei, alte componente interne supuse la solicitări mari necesită adesea procese specializate diferite. De exemplu, multe roți dințate și arbori se bazează pe forjarea de înaltă rezistență pentru a obține durabilitatea și rezistența la oboseală necesare. Companiile concentrate pe piese forgate pentru autoturisme , cum ar fi Shaoyi (Ningbo) Metal Technology, oferă aceste componente interne esențiale, demonstrând astfel necesitatea unei combinații de tehnici avansate de fabricație pentru construirea unui grup motopropulsor modern.

Pentru a verifica dacă fiecare carcasă finită respectă specificațiile, se aplică un proces de inspecție în mai multe etape:

• Inspeție dimensională: Mașinile de măsurare coordonate (CMM) sunt utilizate pentru a verifica dacă toate dimensiunile critice, cum ar fi alezajele pentru rulmenți și suprafețele de montare, se încadrează în toleranțele strânse specificate (de exemplu, ±0,05 mm).
• Testarea integrității structurale: Se utilizează metode nedistructive, cum ar fi inspecția cu raze X, pentru a detecta defectele interne, cum ar fi porozitatea, asigurându-se că turnarea este compactă și fără defecte ascunse. Unii furnizori își propun niveluri de porozitate sub 0,1%.
• Testarea pentru Scurgeri: Carcaselor li se aplică adesea teste de presiune pentru a garanta etanșeitatea perfectă, lucru esențial pentru reținerea uleiului de transmisie.
• Analiza materialului: Spectrometrele sunt utilizate pentru a confirma compoziția chimică a aliajului de aluminiu, asigurându-se că acesta corespunde calității cerute.

În cele din urmă, un indicator cheie al angajamentului unui furnizor față de calitate este certificarea conform standardelor din industria auto. O certificare IATF 16949, menționată de furnizori precum EMP Tech , demonstrează că producătorul a implementat un sistem riguros de management al calității, conceput pentru a satisface cerințele exigente ale sectorului auto.

Întrebări frecvente

1. Ce aliaj ar trebui utilizat pentru turnarea sub presiune a unei carcase de transmisie?

Cele mai comune aliaje de aluminiu pentru carcasele de transmisie sunt A380 și ADC12. A380 oferă un echilibru excelent între rezistență, turnabilitate și proprietăți termice. ADC12 este cunoscut pentru fluiditatea sa excelentă, fiind potrivit pentru piese foarte complexe. Alte aliaje, cum ar fi A413, sunt utilizate pentru componente care necesită o etanșeitate superioară la presiune.

2. Este turnarea sub presiune mai ieftină decât prelucrarea CNC?

Pentru volume mari de producție, turnarea sub presiune este semnificativ mai ieftină pe bucată decât prelucrarea CNC. Deși echipamentul inițial (matrița) este scump, viteza mare a procesului și deșeurile reduse de material conduc la costuri unitare mai mici. CNC-ul este mai rentabil pentru prototipuri și serii mici de producție, unde costurile de echipamente ar fi prohibitiv de mari.

3. Care sunt cele două tipuri de turnare sub presiune?

Cele două tipuri principale de turnare sub presiune sunt cu cameră caldă și cu cameră rece. Turnarea cu cameră caldă este utilizată pentru metale cu puncte de topire scăzute (cum ar fi zincul), unde mecanismul de injectare este scufundat în metalul topit. Turnarea cu cameră rece este utilizată pentru metale cu puncte de topire ridicate (cum ar fi aluminiul), unde metalul topit este vărsat într-o cameră de injectare pentru fiecare ciclu, protejând astfel echipamentul.
