Începeţi cu o analiză a imprimantelor auto

Ce înseamnă imprimarea automată de metal în 2025

Când te uiţi la o maşină modernă, te-ai întrebat vreodată cum se fac atât de multe componente metalice complicate să se unească fără probleme, în mod fiabil şi la scară largă? Răspunsul stă în ambutisare personalizată a metalelor pentru automobile , un proces care va fi în centrul producției auto în 2025. Dar ce este exact, și de ce este atât de crucial pentru cumpărători, ingineri și echipe de aprovizionare astăzi?

Ambutisare personalizată a metalelor pentru automobile este procesul de modelare a foilor metalice plate în piese complexe, adaptate în mod specific pentru aplicații vehiculare. Utilizând matrițe specializate și prese cu viteză mare, producătorii transformă materialul brut într-o varietate de componente, de la console și cleme la elemente de consolidare a caroseriei, carcase adânc trase, ecrane și borne electrice. Spre deosebire de soluțiile generice sau standard, stampare metal personalizată înseamnă că fiecare piesă este concepută și produsă conform unor specificații exacte – oferind potrivire, funcționalitate și calitate pentru fiecare nevoie unică din industria auto.

Unde se încadrează ștanțarea în lanțul valoric auto

Imaginați-vă că mergeți în jurul oricărui vehicul nou. Veți observa metalul ștanțat pretutindeni: în partea de sub caroserie, în uși, în tăviile de baterie, în ramurile scaunelor și chiar în interiorul bordului. Presarea metalului în industria automotive este esențială pentru:

• Înlocuitori structurali și întăriri ale caroseriei
• Cu o lățime de peste 50 mm
• Baterii și protecție a vehiculelor electrice
• Aparate de prelucrare a energiei electrice
• Cu o lățime de peste 50 mm

Acești piese de presare metalică joacă un rol esențial în asigurarea integrității structurale, conectivității electrice și a siguranței în întregul vehicul. De fapt, odată cu accelerarea procesului de electrificare și reducerea greutății, stamparea permite utilizarea materialelor avansate (cum ar fi oțelul HSLA și aluminiul) și a formelor complexe care susțin atât rezistența la coliziune, cât și eficiența (Shaoyi) .

Când să alegeți stamparea în loc de prelucrarea mecanică sau turnarea

Sună complicat? Iată de ce imprimarea de imprimeuri pentru automobile rămâne alegerea preferată pentru majoritatea componentelor metalice auto:

• Cost unitar mai scăzut la volume medii până la mari
• Timpuri de ciclu rapide (secunde pe parte)
• Repetare ridicată pentru toleranțe stricte
• Scalabilitate de la prototip la milioane pe an

Comparați acest lucru cu prelucrarea (mai lentă, mai mare cost, mai bună pentru volume mici sau piese groase) sau turnarea (bună pentru forme 3D complexe, dar mai puțin precisă și mai lentă la rampă). Stampingul este excelent atunci când aveți nevoie de subțire, puternic, și repetibil metal automobilistic piese la scară.

Procesul	Cel Mai Bine Pentru	Volume tipice	Timp de ciclu	Toleranță
Matrice de forjare unică	Prototipuri, ediţii mici	1 5.000	5 30 sec	± 0,20,5 mm
Matrice progresivă	Cu o lățime de maximum 10 mm	10.0005.000.000+	0,52 sec	±0,05–0,2 mm
Transfer/Adâncire	Carcase, tăvi, șasiuri	5.000–500.000+	1–5 secunde	±0,10,3 mm

Punctul cheie: Pe măsură ce volumul crește, costul unitar al ștampilajului scade dramatic, ceea ce face ca acesta să fie cea mai rentabilă și fiabilă cale pentru majoritatea pieselor metalice din automobile.

De ce este important să se marcheze în 2025 şi în viitor

În 2025, presiunea de a livra vehicule mai ușoare, mai sigure și mai accesibile este mai mare ca niciodată. Cu electrificarea, noile standarde de accidentare şi competiţia globală, producătorii de automobile cer mai mult de la lanţurile lor de aprovizionare. Ambutisare personalizată a metalelor pentru automobile să răspundă acestor provocări prin:

• Proiectarea rapidă a prototipurilor și termenele de execuție scurte pentru noile proiecte
• Fabricarea de precizie pentru materiale avansate (HSLA, aluminiu)
• Respectarea toleranțelor stricte și a standardelor globale
• Scalarea fără probleme de la prototip la SOP (începerea producției)

Pentru echipele de aprovizionare și ingineri, acest ghid oferă un cadru de luare a deciziilor: când să se utilizeze ștampilarea, ce capacități să se aștepte și cum să se evalueze furnizorii. De exemplu, dacă sunteți sursa progresiv-die ambutisare personalizată a metalelor pentru automobile piese, lucrând cu un furnizor ca Shaoyi Metal Parts Supplierun lider integrat de precizie auto piețe metalice furnizor de soluții în Chinapoate simplifica proiectul de la DFM la producția de masă, datorită capacităților lor de la capăt la capăt și sisteme de calitate rob

Pe măsură ce citiţi mai departe, veţi dobândi un vocabular comun pentru procese, materiale, toleranţe şi conformitate, plus instrumente practice pentru a vă face următoarea cerere de cerere mai inteligentă şi mai de succes. Următorul pas: cum să selectați procesul de ștampilare potrivit pe baza geometriei părții, grosimea și nevoile de volum.

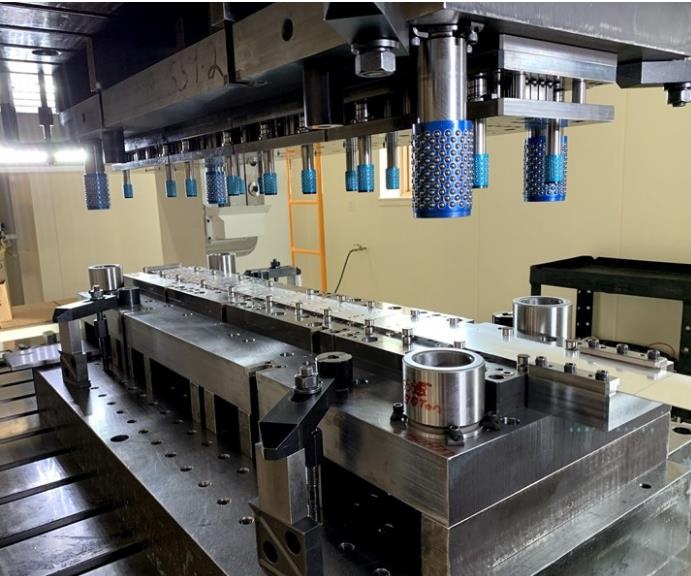

Alegerea procesului de stampilare potrivit în funcţie de volum şi geometrie

Compensații de imprimare progresivă versus transfer

Când lansezi o nouă piesă, cum alegi cea mai bună? de ambutisare a metalelor mai ales când geometria, grosimea şi volumul sunt toate pe masă? Imaginaţi-vă că cântăriţi o suportă cu câteva curbe, în comparaţie cu o carcasă cu caracteristici complexe. Răspunsul se rezumă adesea la a-ţi potrivi nevoile cu cele potrivite ambutisare și presare metodă.

Stamping progresiv alimentează o bandă continuă de metal prin mai multe stații într-un singur matriciu. Fiecare staţie formează sau taie piesa un pic mai mult, astfel încât până la ultima staţie, aveţi o piesă terminată. Acest proces este rapid ca fulgerul, ceea ce îl face ideal pentru imprimare cu volum mare de metale gândeste-te la bracket-uri, terminale și scuturi unde repetabilitatea și costul pe piesă sunt critice. Matricele progresive sunt de asemenea excelente pentru caracteristici precum flanșe, lenjerie și găuri perforate, cu condiția ca geometria să nu fie prea adâncă sau complicată.

Transfer de estampaj este diferit. Aici, gazul este separat în timp util şi transferat mecanic de la o staţie la alta, fiecare efectuând o operaţie specifică. Această metodă strălucește pentru piese mai mari sau mai complexe, în special cele cu tracțiuni adânci, curbe multiple sau forme complicate. Matrice de transfer se potrivește volumelor mici până la medii sau pieselor în care geometria pur și simplu nu poate fi obținută cu o matrice progresivă.

Procesul	Cel Mai Bine Pentru	Grosimea materialului	Toleranță tipică	Timp de ciclu	Conformitate cu volumul	Caracteristici Cheie
Matrice progresivă	Cu o lățime de maximum 10 mm	0,24,0 mm	±0,050,2 mm	0,52 sec	10.0005.000.000+	Rapidă, repetibilă, eficiență ridicată a materialelor
Matriță de transfer	Cu o lățime de peste 50 mm	0,05 mm	±0,1–0,3 mm	1–5 secunde	5.000–500.000+	Forme complexe, adâncimi mari, semifabricate groase
Adâncire profundă	Pahare, carcase, învelișuri	0,3–2,5 mm	±0,1–0,3 mm	2–6 sec	1.000250.000+	Caute profunde, forme fără cusături

Desenează adânc şi când bate multiplu bend Ops

Imaginaţi-vă o piesă care are nevoie de o cavitate profundă, fără cusături, ca o carcasă de senzor sau o tavă de baterii. Stamparea cu tracțiune adâncă trage metalul în formă în etape, permițând o adâncime mai mare decât încurcările standard. Dacă piesa dumneavoastră are nevoie de o adâncime mai mare decât diametrul său, traseul profund este adesea cel mai fiabil și mai eficient din punct de vedere al costurilor presare tablă metalică - Alegerea. De asemenea, reduce la minimum sudurile şi articulaţiile, sporind rezistenţa şi reducând riscul de scurgeri.

Făcută din lemn fin şi forjat pentru a obţine calitatea de copac

Ai avut nevoie vreodată de o piesă cu margini ultra-line sau o planitudine precisă? Făcută din lemn fin şi cuţită cu argint, este specialitatea fabricație prin ștanțare opţiuni. Fineblanking oferă o calitate aproape perfectă a marginii și toleranțe strânse, în timp ce montajul plătește sau ascuțește caracteristicile pentru o potrivire precisă. Acestea sunt adesea utilizate pentru aparate de viteză, contacte electrice și conectoare de înaltă performanță, unde prelucrarea secundară nu este de dorit.

Selecţia procesului: o listă de verificare practică

1. Revizuirea părții tipărite: geometrie, grosime, toleranță și detalii de caracteristică
2. Volumul estimat: imprimare cu scurta durată a metalelor (110.000) vs. volum mare (100.000+)
3. Procesul de potrivire: progresiv pentru viteză mare și repezibilitate, transfer sau extracție profundă pentru complexitate sau adâncime
4. Verificarea fezabilității caracteristicilor: găuri perforate în apropierea marilor, cupe adânci, embossuri, flanșe
5. Evaluarea disponibilității de automatizare: plan pentru detectarea în matriță și echipamente pentru prelucrarea metalului prin presare compatibilitate
6. Planul de încercare și validare: asigurarea stabilității procesului înainte de rampă

Regula de bază: Dacă volumul anual este de peste 100.000 de piese şi geometria pieselor nu este prea complexă, imprimarea prin imprimare progresivă câştigă de obicei în ceea ce priveşte costurile şi viteza. Pentru desenele cu formă adâncă sau forme foarte complicate, este bine să investiţi în matriţe de transfer.

Notă privind procesele hibride și avansate

Uneori, cea mai bună abordare este un hibrid: matrice progresivă pentru forma principală, cu apăsare secundară sau cucerire offline. Automatizarea şi senzorii în matriţă nu numai că previn accidentele, dar şi îmbunătăţesc calitatea şi reduc timpul de oprire imprimare cu volum mare de metale proiecte.

• În cazul în care se aplică o altă metodă de testare, se aplică următoarele caracteristici:
• Întoarcerile excesive sau îndepărtate de toleranță
• Accidente frecvente ale matrițelor sau deșeuri excesive
• Uzură neaşteptată echipamente pentru prelucrarea metalului prin presare
• Caracteristici care nu pot fi formate în mod fiabil într-o singură trecere

Înțelegând aceste compromisuri și puncte de control, veți putea să vă proces de bătătură auto pentru succes dacă ești de rulare un milion de paranteze sau câteva mii de carcase adânc trase. Următorul pas: cum să alegi materiale şi acoperiri care să ofere rezistenţă, conductivitate şi rezistenţă la coroziune pentru fiecare piesă imprimată.

Materiale şi acoperiri care câştigă în mediile auto

Oţeluri pentru rezistenţă şi formabilitate

Când selectaţi materiale pentru imprimarea automată de metal, cum echilibraţi rezistenţa, formabilitatea şi costul, mai ales când siguranţa şi durabilitatea nu sunt negociabile? Răspunsul începe prin a înţelege gama de oţeluri disponibile pentru stampilarea foilor de oțel şi rolurile lor specifice în structurile auto.

Oțelurile cu o rezistență scăzută (HSLA) și cele avansate cu rezistență ridicată, cum ar fi cele dualo-fazate (DP) și martensitice, sunt coloana vertebrală a componentelor de folie de oțel tip imprimat de astăzi. De exemplu, oțelurile DP590 și DP980 sunt utilizate în mod obișnuit pentru panourile de podea, întăririle și părțile laterale ale corpului, deoarece oferă o rezistență ridicată și o formabilitate excelentă. Oțelurile martensitice sunt alese pentru membrele transversale și grinzile de intrare, unde rezistența la ciocnire este critică.

Dar puterea vine cu compromisuri. Oțelurile cu rezistență mai mare pot fi mai dificil de format, necesitând uneori raze minime de îndoire mai mari și un control atent al springback-ului. Întotdeauna consultați SAE J2329 sau ASTM A653/A924 pentru intervale precise de proprietăți mecanice și compatibilitate a acoperirii (SAE J2329) .

Alcoolii de aluminiu pentru greutate ușoară

Imaginați-vă că trebuie să reduceți greutatea vehiculului pentru o eficiență mai bună a combustibilului sau pentru o mai mare autonomie EV. Aici este locul unde stamping de metal din aluminiu se remarcă. Aliajele de aluminiu precum 5052 și 5182 oferă o combinație atractivă de deformabilitate, rezistență la coroziune și rezistență mecanică. Pentru panourile exterioare, 6016 și 6022 sunt preferate pentru rezistența lor la lovituri și calitatea suprafeței. Dacă aveți nevoie de aplicații structurale, 5182 și 5754 oferă o rezistență mai mare fără a sacrifica prelucrabilitatea.

Pentru aplicații electrice, cuprul și aliajele de cupru rămân opțiunea standard pentru borne și bare colectoare, însă aluminiul este tot mai utilizat acolo unde trebuie echilibrată conductibilitatea cu reducerea greutății. La specificarea stăpâneala metalului foaie aluminiu ui, verificați întotdeauna templele adecvate și cerințele privind tratamentul termic după deformare.

Strategii de Acoperire și Protecție împotriva Coroziunii

Coroziunea poate submina chiar şi cele mai puternice piese imprimate. De aceea, acoperirile precum galvannea, galvanizarea prin scufundare la cald și e-coating sunt esențiale atât pentru imprimarea din oțel, cât și pentru imprimarea din aluminiu. Pentru stampilare din oțel galvanizat , ASTM A653 și A924, cerințe de contur pentru acoperirile cu zinc și zinc-fier, care sunt standard pentru panourile subcorporale și expuse. E-coat și pulbere de acoperire pot adăuga un alt strat de protecție, în special pentru componentele expuse sărurilor de drum sau mediilor dure.

Stamparea din oțel inoxidabil este adesea aleasă pentru evacuare, scuturi termico-termale și finisare, datorită unor calități precum 304 și 409 care oferă o rezistență superioară la coroziune și temperatură. Pentru a se putea sudura, trebuie să rețineți că unele straturi de acoperire și aliaje inoxidabil pot necesita materiale speciale de umplere sau tehnici de lipire cu adeziv.

Familia materială	Grosimea tipică (mm)	Dificultate de formare	Defecte comune	Acoperire/finisare recomandată
Oțel HSLA	0,7–2,5	Mediu	Revenire elastică, crăparea marginilor	Galvanizare, vopsire catodică (e-coat)
DP/Oțel martensitic	0,82,0	Provocator	Springback, ridică-te	Galvanizat, vopsit
Aliaje de aluminiu	0,7–2,0	Ușor Medium	Zgârieturi la suprafață, iritații	Anodizare, E-coat
Oțel inoxidabil	0,61,5	Mediu	Înrăutățirea lucrărilor, uzura instrumentelor	Polonez, pasiv
Aliaje de cupru	0,21,0	Uşor!	Burrs, distorsionare	Placă de staniu, niciuna

Amestecarea metalelor? Ce trebuie şi ce nu trebuie

• Utilizați izolatoare sau acoperiri atunci când uniți aluminiu cu oțel pentru a preveni coroziunea galvanică.
• Se specifică acoperirile compatibile dacă piesele vor fi sudate sau legate.
• Nu amestecați oțelul inoxidabil și oțelul cu carbon în contact direct cu acestea, cu excepția cazului în care ambele sunt pasivate sau acoperite.
• Nu uitaţi de controlul de burr, mai ales pentru stampilaje din oțel inoxidabil şi contacte electrice.

Un sfat practic: Dacă imprimeți aliaje abrazive, cum ar fi oțelul inoxidabil sau oțelul de înaltă rezistență, specificați oțelurile pentru unelte cu rezistență ridicată la uzură și cereți proiecții privind durata de viață a uneltelor. Acest lucru menține costurile scăzute pe perioade lungi de producție.

Alegerea materialului şi a finisajului potrivit nu este doar o chestiune de performanţă, ci şi de fiabilitate pe termen lung şi de costul total de proprietate. Întotdeauna solicitați certificări de fabricație și rapoarte privind grosimea acoperirii în RFQ-urile dvs. pentru a vă asigura conformitatea cu standardele SAE și ASTM. În continuare, vom analiza regulile DFM care vă ajută să preveniţi deşeurile şi să creaţi piese repetate, de înaltă calitate, de la început.

Regulile DFM care împiedică șirul și reprodusitatea

Radiile de îndoire, distanţele de bord şi plasarea găurilor: esenţa succesului de imprimare a foliei de metal

Te-ai întrebat vreodată de ce unele proiecte de stampilare a foliei de metal funcţionează ca un ceas, în timp ce altele se îngrămădesc cu resturi şi accidente de unelte? Răspunsul stă adesea într-o mână de reguli de proiectare pentru fabricabilitate (DFM). Urmând recomandările dovedite pentru caracteristici precum curbe, găuri şi margini, puteţi reduce dramatic încercările şi erorile şi vă puteţi accelera drumul spre aprobarea PPAP.

Tipul de caracteristică	Regula/formula DFM	Toleranță tipică	Moduri de eșec comune
Raza de încovoiere	Min. raza internă = 1x grosimea materialului (oțel), 1,5x pentru aluminiu	± 0,20,5 mm	Cracare, răsturnare, riduri
Distanța de la perie la margine	>= 2x grosimea materialului	±0,10–0,25 mm	Cărgățenie la marginea, distorsionare
Distanța de la perete la perete	>= 2x grosimea materialului	±0,10–0,25 mm	Deformare, ruptură prin perforare
Lățimea flanșei	Lățimea minimă = grosimea de 4x	±0,30,5 mm	Înfășurare incompletă
Înălțimea emboss	Înălțimea maximă = 3x grosimea	±0,30,5 mm	Fractură, riduri
Joc la perforare	5–10% > grosimea materialului (pe fiecare parte)	±0,05–0,1 mm	Așchii, uzura ștanței

Pentru fiecare piesă de caroserie, aceste valori reprezintă un punct de pornire. Reducerea toleranțelor la caracteristici necritice duce doar la creșterea costurilor și a riscurilor. Atenția trebuie concentrată asupra zonelor funcionale și a găurilor critice pentru asamblare, lăsând zonele mai puțin importante să varieze în limite mai largi.

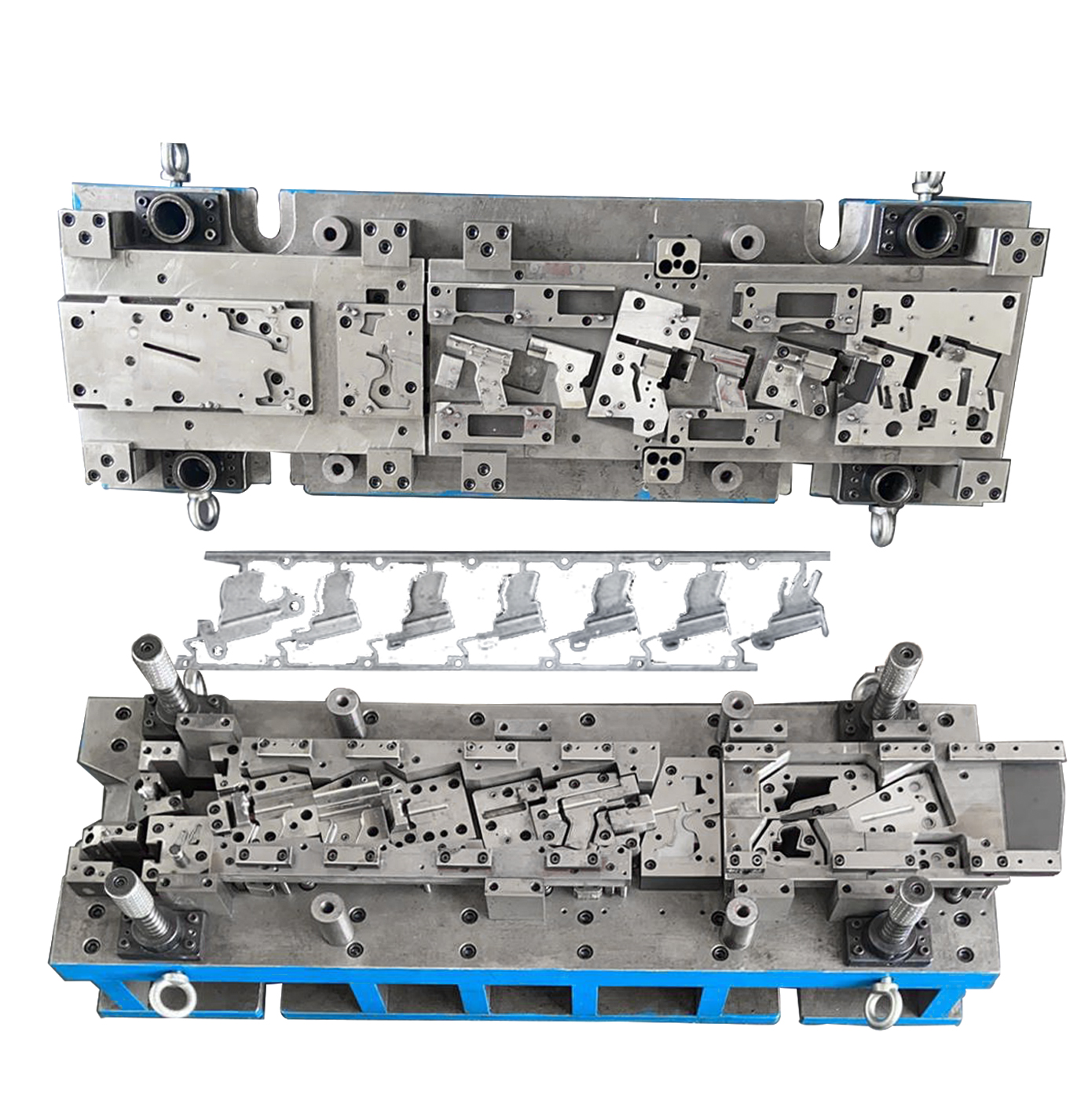

Designul de purtător, structura benzii şi alegerea matriţei

Imaginaţi-vă că plănuiti un zar progresiv pentru un nou bracket. Transportorul - banda de material care ţine piesele în timp ce se mişcă prin fiecare staţie - formează totul, de la planare la rata de şrot. Uite ce contează:

• Se mențin suporturile suficient de largi (cel puțin 1,5x lățimea părții) pentru a se evita răsturnarea sau distorsionarea.
• Staţia de echilibru funcţionează uniform pentru a evita forţa excesivă pe o parte.
• Folosiţi găurile de pilot şi staţiile inactivate pentru a menţine alinierea şi pentru a permite modificări viitoare.
• Planul de dispunere a benzilor pentru o randament optim de material nvestirea pieselor reduce foarte mult deșeurile și scade costul pe piesă de stampilare a metalelor.

Colaborarea timpurie cu unelte de fabricare se răsplătește. Prin iterarea structurilor benzii înainte de tăierea oțelului, puteți reduce lovituri pe piesă (stații), scădeați tonajul necesar și îmbunătățiți performanța. Acest lucru este esențial pentru piesele de stampare metalice de mare volum, unde câteva milimetri în amănunt pot însemna mii de economii anuale.

Protecţia de la matriţă, aplicarea de puncte în matriţă şi prevenirea deşeurilor

Sună copleşitor? Nu trebuie să fie. Modernele matrițe de ștampilare metalice personalizate sunt construite cu protecție în straturi:

• Inserții cu cheie: Prevenirea dezasamblării și simplificarea întreținerii.
• Furturi de uzură: Extinde durata de viață a matriței, în special cu materiale abrazive.
• Senzori Încorporați în Ștanță: Detectează greşelile sau doborârile înainte să deterioreze matriţa.
• Înregistrare în matriță: Adaugă fire în linie, tăierea costisitoare operațiuni secundare.

Pentru caracteristicile adânci sau sarcinile cu formare ridicată, nu uitați reliefurile de formă, mărgele de desen și forța corectă a suportului liber - acestea mențin materialul în flux neted și împiedică ruperea sau ridurile.

Idee practice: Compensă pentru Springback prin supra-întoarse caracteristici în zar și plan pentru încercări iterative. Ajustarea unghiurilor cu doar 1 2 ° poate aduce o piesă de folie de stampilare încăpăţânată în spec fără prelucrări costisitoare.

De la DFM la producţie fiabilă: de ce este importantă implicarea timpurie

Implicarea timpurie a producătorilor de unelte nu este doar o practică bună, ci o scurtătură către piese robuste, repezibile. Dacă înregistraţi modificările DFM înainte de tăierea oţelului, evitaţi revizuirile costisitoare şi pierderea timpului. Această abordare este deosebit de importantă pentru proiectele de imprimare cu matriță de tip metal, unde complexitatea și volumul măresc fiecare decizie de proiectare.

În timp ce mergeţi mai departe, amintiţi-vă: gestionarea de succes inteligentă nu înseamnă căutarea perfecţiunii peste tot, ci concentrarea resurselor acolo unde contează cel mai mult. În continuare, vom explora modul în care sistemele de calitate și cadrele PPAP asigură că piesele stampate îndeplinesc cele mai înalte standarde auto, de fiecare dată.

Sistemele de calitate care se aliniază cu IATF și PPAP

APQP Porțiuni și rezultate: stabilirea scenelor pentru calitate

Când achiziționați piese stampilate din metal pentru componentele auto , cum puteţi fi siguri că fiecare componentă va satisface cerinţele dumneavoastră astăzi şi în fiecare cursă viitoare? Răspunsul constă în cadre solide de calitate, cum ar fi IATF 16949 și procesul APQP/PPAP. Sună complicat? Să-l descompunem pas cu pas, astfel încât să puteți naviga cu încredere calitatea furnizorului, de la lansarea proiectului la aprobarea producției.

Planificarea Avansată a Calității Produsului (APQP) este o abordare etapizată care structurează dezvoltarea stampărilor metalice pentru automobile. Acesta aliniază activităţile furnizorilor cu aşteptările dumneavoastră, reducând riscul şi asigurând pregătirea pentru lansare. Cele cinci faze ale APQP sunt:

Faza APQP	Activități cheie de ștampilare	Artefacte tipice
1. să se Planificarea	Revizuirea fezabilității, studiul MDP	DFMEA, fluxul inițial de proces
2. În cazul în care Proiectare și dezvoltare de produse	Selecția materialelor, lansarea desenelor	Desen cu balon, materiale certe
3. Înveţi să te gândeşti. Proces de proiectare și dezvoltare	Proiectarea matricei, PFMEA, Planul de control	PFMEA, Plan de control, structură
4. În cazul în care Validarea produselor și a proceselor	Testări, rulare a capacităților, depunere a PPAP	Raportul dimensional, studiu de capacitate
5. În regulă. Feedback, evaluare și îmbunătățire	Rate-at-run, lecții învățate	Tabelul de caracteristici ale produsului, rapoartele de audit

Fiecare fază se bazează pe ultima, asigurându-se că până la momentul în care ajungeţi la producţie, fiecare risc a fost identificat şi abordat. Acest proces nu este doar un exerciţiu de hârtie, ci o modalitate dovedită de a evita surprize, întârzieri şi reelaborări costisitoare.

Elemente PPAP pentru părți imprimate: la ce să vă așteptați

După ce APQP pune bazele, Procesul de Aprobare a Pieselor pentru Producție (PPAP) devine paznicul tău pentru lansare. Pentru servicii de stampare metalică , PPAP este standardul industriei pentru a demonstra că furnizorul dumneavoastră poate livra în mod constant piese care îndeplinesc toate specificaţiile. Dar ce este în interiorul unui PPAP de ștampilare?

1. Desen cu balon (cu toate dimensiunile critice și notele)
2. Documente de modificare a tehnologiei (dacă este cazul)
3. DFMEA și PFMEA (analiza riscurilor pentru proiectare și proces)
4. Diagrama procesului (hartă vizuală a fiecărui pas)
5. Plan de control (modul în care fiecare risc este monitorizat și controlat)
6. Gage R&R și MSA (analiza sistemului de măsurare pentru caracteristici critice)
7. Rezultatele dimensionale (măsurători reale vs. desen)
8. Certificarea materialelor și a acoperirilor (conformitate cu specificațiile SAE/ASTM)
9. Studiile de capacitate (Cp/Cpk pentru caracteristicile CTQ, cum ar fi poziția orificiului, unghiul de îndoire, planătatea, înălțimea burr)
10. Omologarea în ceea ce privește aspectul (dacă este importantă estetica)
11. Figura de descriere a caracteristicilor produsului (pentru monitorizarea continuă a proceselor)
12. Piese de eșantion (din producția inițială)

Există cinci niveluri de PPAP, de la nivelul 1 (documentele de autorizare) la nivelul 5 (documente complete plus revizuirea la fața locului). Pentru majoritatea societăți de imprimare a mărfurilor pentru automobile , Nivelul 3 este standardîntroducerea completă cu mostrecu excepția cazului în care cerințele clientului specifică altfel. Întotdeauna clarificați așteptările în faza RFQ pentru a evita surprizele târzii.

Sfat pentru profesionist: Diagrame de flux de proces timpurii și revizuiri de risc sunt cea mai bună asigurare împotriva eșecurilor de rulare la rată. Nu aşteptaţi până în ultimul minut pentru a face o hartă a procesului, pentru a prinde problemele înainte ca acestea să devină obstacole.

Legarea DFMEA, PFMEA și a planurilor de control: instrumentele de bază în acțiune

Imaginaţi-vă că lansaţi o nouă cuplu. Călătoria de la desene la producția de masă fiabilă se bazează pe trei instrumente de bază:

• DFMEA (mod de eșec al proiectului și analiza efectelor): Prezice ce ar putea merge prost în designul piesei, cum ar fi o gaură prea aproape de margine, care provoacă fisuri.
• PFMEA (procesul FMEA): Se identifică posibilele defecţiuni ale procesului, de exemplu, un pumn uzat care duce la găuri ovale sau excedente de burrs. Este un document viu, actualizat pe măsură ce procesul evoluează. (F7i Blog) .
• Planul de Control: Listază modul în care fiecare risc va fi controlatcum ar fi senzorii în matriță pentru defecțiuni de alimentare sau verificările SPC pentru unghiul de curbă.

Aceste documente sunt strâns legate: DFMEA informează PFMEA, care, la rândul său, modelează Planul de control. Când lucrezi cu servicii de Stamping Metal Preciz , solicită dovezi clare că aceste instrumente de bază nu sunt doar finalizate, ci sunt utilizate în mod activ pentru a stimula îmbunătățirea și prevenirea defectelor.

Lista de verificare: Ce ar trebui să fie într-un PPAP de ștampilare?

1. Desen cu balon cu caracteristicile CTQ evidențiate
2. DFMEA, PFMEA și planul de control (semnat și datat)
3. Diagrama procesului
4. Certificarea materialului și a acoperirii (conform SAE/ASTM)
5. Rapoartele privind dimensiunile și capacitatea (Cp/Cpk pentru caracteristicile cheie)
6. Înregistrările de R&R și de calibrare ale gazelor
7. Figura de prezentare a SPC pentru monitorizarea continuă
8. Aprobarea aspectului (dacă este necesar)
9. Piese de probă și înregistrări de păstrare

Prin urmarea acestui checklist și referindu-te la ultima ediție a Manualului PPAP și la clauzele IATF, vei asigura produse din ștanțare metalice pentru industria auto să îndeplinească atât cerințele industriale, cât și cele specifice clientului. Nu uita: nivelul corect PPAP depinde de riscul programului, complexitate și termene - discută acest aspect la începutul procesului de aprovizionare.

Cu un sistem de calitate solid implementat, ești pregătit să demonstrezi capabilitatea și să susții îmbunătățirea continuă. În continuare, vom explora metodele de inspecție și SPC care mențin piesele ștanțate în limitele specificate, schimb după schimb.

Metode de inspecție și de prezentare a caracteristicilor produsului care dovedesc capacitatea

Metode de metrologie pentru caracteristicile comune

Când gestionaţi mii de componente de stampilare a metalelor într-un program modern de automobile, cum vă asiguraţi că fiecare piesă stampilată îndeplineşte specificaţia fără a vă îneca în prelucrări sau riscuri? Răspunsul este o combinație de măsurare inteligentă, eșantionare țintită și control al proceselor în timp real. Să facem o analiză a ceea ce funcţionează cel mai bine pentru un tipic piețe din metal estampate şi instrumentele care fac treaba.

Caracteristica CTQ	Instrument de măsurare	Toleranță tipică	Cpk recomandat
Diametru/poziție a găurii	CMM, scanner laser 3D, pin de măsură	±0,050,15 mm	≥ 1,33
Unghiul de încovoiare	Proiector digital, scanner cu laser	±1°	≥ 1,33
Planitate	Placă de suprafață, gabarit	≤ 0,2 mm	≥ 1,33
Înălțimea burr	Profilometru, micrometru	≤ 0,05 mm	≥ 1,33
Linie de Umplere	scaner 3D, măsurător vizual	±0,2 mm	≥ 1,33

Coordonate Masini de masurare (CMM) sunt un standard de aur pentru precizie în piese metalice carosate , dar pentru caracteristici complexe sau greu accesibile, sistemele de scanare laser 3D oferă date rapide, cu câmp complet. Aceste instrumente sunt deosebit de valoroase pentru analiza de primăvară, verificările GD&T și rezolvarea rapidă a problemelor în imprimare cu volum mare medii (3D Scantech) .

Construirea unui plan inteligent de inspecţie

Sună ca o mulțime de date? Poate fi, dar cu un plan de eșantionare bazat pe risc, te concentrezi pe ceea ce contează. Iată câte fabrici de automobile se apropie de fabricarea de imprimeuri inspecții:

• Inspecția la primul articol (FAI): 100% din caracteristicile CTQ pe 510 piese inițiale pe cavitatea unelei
• Producţie de rutină: Eșantion 15 piese pe schimb sau pe lot, pe baza istoricului de risc și defect
• Risc ridicat/Lansare: Creșterea frecvenței sau trecerea la inspecția la 100% pentru procesele noi sau instabile

Criteriile de acceptare ar trebui să fie legate de valorile Cpk: pentru majoritatea pieselor ștampilate, un Cpk de 1,33 sau mai mare este minimul, dar unii clienți sau CTQ pot solicita 1,67. Dacă o caracteristică scade sub 1,33, declanșați o anchetă a cauzei rădăcină și acțiuni corective - adesea uzura perforată, alimentarea greșită sau materialul necontrolat pot fi vinovați.

SPC care stimulează acțiuni corective reale

Controlul statistic al proceselor (SPC) nu este doar o metodă de a traversa grafice, ci de a detecta tendinţele înainte ca acestea să devină defecte. Pentru asamblare a pieselor mecanice ștanțate și caracteristici critice, cum ar fi poziția orificiului sau unghiul de curbere, capacitatea procesului de tracționare (Cpk) în timp. Iată cum ar putea arăta un plan de reacţie:

• Cpk ≥ 1,33: Procesul este capabil de monitorizare pe program
• Cpk 1.001.32: Creșterea prelevării de eșantioane, verificarea stării instrumentului, procesul de revizuire
• Cpk < 1,00: Opriţi şi investigaţiînlocuţi pumnul, re-trainiţi operatorii, reglaţi matriţa

Inspecția online vs. offline: avantaje și dezavantaje

• Profeții de 100% In-Die (Inline) Sensing

  • Detecția imediată a defectelorperfecte pentru imprimarea cu volum mare
  • Reducerea timpului de muncă și de inspecție
  • Suportă controlul proceselor în timp real și trasabilitatea

• Dezavantaje ale senzorii 100% in-die (inline)

  • Investiții inițiale mai mari și complexitate a instalației
  • Nu poate detecta schimbări dimensionale subtile sau defecte de suprafață
  • Este necesară o întreținere robustă pentru a evita respingerile false

• Profeții inspecției offline

  • Mai multă flexibilitate pentru piesele tipărite complexe sau cu volum redus
  • Permite verificări detaliate și de mare precizie (de exemplu, CMM, scanare 3D)
  • Nu are impact asupra vitezei liniei

• Dezavantaje ale inspecției offline

  • Doar prelevarea probelorriscul de defecte intermitente lipsă
  • Costuri mai mari ale forței de muncă și potențialul de eroare umană
  • Răspunsuri întârziate în comparație cu sistemele în linie

Punct cheie: Corelarea datelor de la senzori în timp real cu graficele SPC offline este cea mai rapidă modalitate de a detecta derivațiile procesului înainte ca acestea să scape într-un lot complet de piese metalice cu stampilaje defecte.

Lista de verificare: Articolul I & Producția în curs

Pas de inspecție	Scop
Revizuirea desenului cu balon	Subliniați toate caracteristicile CTQ pentru inspecție
Verificarea calibrării instrumentului	Asigură-te că toate gazele şi CMM sunt în spec
Măsurare dimensională	Verificați dimensiunea găurii, poziția, unghiul de îndoire, planătatea, burr
Inspecția suprafeței și a liniilor de tăiere	Verificarea lipsei de nereguli sau de erori de înlocuire
Analiza de primăvară	Comparați partea formată cu CAD pentru abateri
Introducerea datelor din resumenul caracteristicilor produsului	Rezultatele de log și actualizarea graficelor Cpk
Revizuire şi reacţie	Activarea acțiunii corective dacă o anumită caracteristică este în afara toleranței sau Cpk < 1,33

Adaptarea acestei liste de verificare pentru componente de ambutisare din metal asigură o calitate robustă de la prototip până la SOP. Prin combinarea măsurării direcţionate, a eșantionării inteligente și a SPC în timp real, veți proteja fiecare parte ștampilată şi să fie pregătiţi să crească cu încredere.

În continuare, vom arăta cum să construim prototipuri și să intensificăm producția fără a pierde programul, folosind instrumente de prelucrare, teste și strategii de validare adaptate proiectelor de stampilare automată de metale.

Prototipuri şi accelerare fără a pierde programul

Utilaje moi și matrice progresive rapide: drumul rapid spre lansarea automobilelor

Când ești în cursă cu timpul pentru a face ca o nouă piesă de automobile să treacă de la idee la producție, cum eviți întârzieri costisitoare sau scurtături riscante? Răspunsul constă în strategii inteligente de prototipare adaptate ambutisare personalizată a metalelor pentru automobile - Nu. Să facem o analiză a ceea ce funcţionează, astfel încât să puteţi trece de la concept la SOP cu încredere, nu haos.

Imaginați-vă că aveți nevoie de mostre timpurii pentru o brățară. Investiţi în echipamente de producţie completă imediat? Sau puteţi ajunge mai repede cu unelte moi sau soluţii de pod? Iată cum arată peisajul de prototipare pentru imprimarea auto:

• Laser gol + presă de frână + perforare simplă: Ideal pentru primul articol sau verificarea adecvării. Rapid, flexibil, şi perfect pentru 1 50 de bucăţi. Grozav pentru prototip de stampilare a metalelor sau când aveți nevoie de fabricarea de prototipuri din folie de metal pentru validarea proiectului.
• Alte materiale de prelucrare a fierului Utilizat pentru ștampilarea de scurtă durată sau pentru construcțiile DV/PV timpurii. Investiții mai mici, schimbări rapide, dar o viață limitată a uneltelor cel mai bun pentru 502000 de piese.
• Cu o capacitate de peste 50 W Un pas mai aproape de producţie, aceste matriţe folosesc inserţii interschimbabile, astfel încât să poţi modifica caracteristicile între ediţii. Sunt perfecte pentru testarea fluxurilor, a înălţimii partii şi a secvenţierii staţiilor înainte de îngheţarea instrumentului final.
• Moare rapid progresivă: Proiectate pentru timp de producție rapid, aceste matrițe combină caracteristici de intenție de producție cu flexibilitatea de a schimba stațiile sau inserțiile. E perfect pentru imprimarea pe termen scurt, care trebuie să imite condiţiile reale de producţie.

Strategia de încercare și optimizarea de intrare

Odată ce prototipul este stampat, cum vă asiguraţi că este pregătit pentru următoarea fază? Cheia este un plan structurat de testare și validare. Iată o abordare tipică în etape pentru proiectele de prototipuri de fabricare a metalelor personalizate:

• Faza 1: Validarea adecvării/formei (110 piese, 12 săptămâni) Utilizaţi laserul în spaţiu liber şi formarea manuală pentru un feedback rapid.
• Faza 2: Evaluație funcțională (10100 piese, 24 săptămâni) Matrice moi sau modulare, testarea asamblării și funcției, colectarea datelor privind springback-ul și lubrifiantul.
• Faza 3: Procesul pilot/Preproducție (100500 de piese, 48 săptămâni) Tăietură de punte sau rapidă progresivă, simulare completă a procesului, verificări dimensionale și rulare a capacității.
• Faza 4: PPAP/Lansare (3001.000+ piese, 812 săptămâni) Instrument dedicat, documentaţie completă şi validare la viteză de rulare.

La fiecare pas, vei dori să dai drumul la compensarea de primăvară, să optimizezi lubrifierea şi să modifici forţele de ţinere a locului liber. Documentează fiecare schimbareaceste lecţii se introduc direct în proiectarea finală a instrumentului şi în prezentarea PPAP (Transformarea valorii) .

Dimensiuni ale eșantioanelor pentru validare

De câte piese ai nevoie în fiecare etapă? Pentru validarea proiectului (DV), o mână de imprimeuri de prototip este suficientă pentru a dovedi potrivirile și funcționalitatea. Pentru validarea procesului (PV), va trebui să utilizaţi 30-100 de piese pentru a verifica repezibilitatea şi pentru a modifica parametrii procesului. La PPAP, așteptați-vă să trimiteți 300+ piese din instrumentul final și proces, cu date complete de dimensiune și capacitate.

• DV: 510 piese (ajustare, funcție și feedback rapid)
• PV: 30100 piese (stabilitate procesului, verificări de capacitate)
• PPAP: 300+ piese (aprobare completă, documentație)

1. Designul piesei este finalizat? (Fără modificări în așteptare sau probleme deschise)
2. Toate învățăturile din prototip au fost incluse în scula finală?
3. Aveți dovezi documentate privind rezultatele dimensionale și de capacitate?
4. Procesul este stabil la timpul de ciclu și la rata de rebuturi prevăzute?
5. Materialele și straturile de acoperire sunt destinate producției sau sunt înlocuirile documentate în mod clar?
6. Ați identificat caracteristici speciale sau caracteristici critice pentru calitate?
7. Este furnizorul dvs. pregătit pentru depunerea completă a PPAP?

Înțelegere: Dacă proiectul dumneavoastră are o dată de începere a producţiei agresivă, luaţi în considerare investiţia în unelte dure dedicate mai devreme, chiar dacă aceasta înseamnă un cost iniţial mai mare. Timpul economisit în ceea ce privește validarea și gestionarea modificărilor poate depăși cheltuielile inițiale, în special atunci când se crește volumul.

Substituțiile materiale și documentația

Uneori, va trebui să utilizaţi materiale de substituţie pentru imprimarea prototipelor. Poate nu este disponibil aliajul final sau încercaţi formabilitatea. Înregistrați întotdeauna aceste substituții și notați orice diferențe în proprietățile mecanice, învelișurile sau comportamentul de formare. Pentru PPAP, numai materialele și procesele destinate producției vor fi aprobate pentru utilizare în vehicule, astfel încât să vă planificați strategia de tranziție devreme.

• Se specifică materialul și acoperirea în fiecare prototip și desen de producție
• Subliniați orice abateri între prototip și producție în documentația dvs.
• Comunicarea modificărilor atât echipelor de inginerie, cât și celor de achiziții pentru a evita confuzia

Prin aplicarea acestei abordări etapizate, veți putea să depășiți decalajul dintre prototip de stampilare a metalelor şi producţie la scară largă, reducând riscurile, controlând costurile şi menţinând lansarea pe drumul cel bun. În continuare, vom studia un caz real care arată cum schimbările de proces aduc câștiguri de cost și calitate în proiectele de stampilare auto.

Studiu de caz: reducerea costurilor și reducerea defectelor

De la o suportă mecanizată la o piesă imprimată progresiv

Imaginaţi-vă că aveţi sarcina de a obţine un suport de senzor de suspensie critic pentru lansarea unui nou vehicul. Piesa originală a fost prelucrată din stoc de bare, apoi trimisă prin mai multe operațiuni secundare de foraj, atragere și deburring. Sună cunoscut? Procesul a funcţionat, dar la 2,40 dolari pe bucată, un timp de ciclu de 45 de secunde şi o rată de deşeuri de 1,2%, era departe de a fi ideal pentru programele de imprimare progresivă a componentelor auto cu volum mare.

Pentru a rămâne competitiv și pentru a îndeplini obiectivele agresive de reducere a costurilor, echipa de ingineri a propus să transforme proiectul într-o soluție de imprimare cu imprimare progresivă. Cu un volum anual proiectat de 250.000 de unități, economia de stampilare automată a metalelor a devenit rapid în centrul atenției. Echipa a colaborat cu un furnizor de ștampilare pentru a reproiectă suportul pentru fabricabilitate, concentrându-se pe regulile DFM pentru curbe, locații de găuri și designul de transport. Ce rezultat a avut? Un ciorapi progresiv de 13 staţii care a adus îmbunătăţiri dramatice atât în cost cât şi în calitate.

Schimbările care au făcut să se schimbe Cpk

Ce a făcut diferenţa? Trecerea la imprimarea progresivă nu a fost doar o schimbare a procesului, ci a fost vorba de optimizarea fiecărui detaliu pentru imprimarea performante și fiabilitate pe termen lung. Schimbările cheie ale uneltelor au inclus:

• Creșterea razelor de îndoire la 1,5x grosimea materialului pentru a minimiza springback și crăpături
• Adăugarea de ștanțe pentru o curgere constantă a materialului și repetabilitatea pieselor
• Trecerea la un oțel de sculă rezistent la uzură pentru operațiile de înțepare, reducând uzura ștanței și a muchiilor
• Integrarea filetării în matriță pentru eliminarea unei operații secundare și optimizarea asamblărilor din tablă ștanțată

Aceste modernizări s-au concretizat în câștiguri măsurabile de calitate. Cpk (indicele de capacitate al procesului) pentru poziția reală a găurii s-a îmbunătățit de la 1,05 la 1,67, iar pentru unghiul de îndoire de la 1,10 la 1,55. Aceasta a însemnat o grupare mai strânsă în jurul dimensiunii nominale, mai puține piese în afara toleranțelor și un risc redus de probleme la asamblarea ulterioară — un rezultat direct al ștanțării stabile și controlate și al unui design robust al matriței.

Timpul de Ciclu și Rezultatele privind Costurile

Metrică	Mașini (înainte)	Stampat progresiv (după)
Costul unitar	$2.40	$0.78
Timp de ciclu	45 secunde	0,8 sec
Rată de rebut	1.2%	0,25%
Găurile Cpk	1.05	1.67
Unghiul de îndoire Cpk	1.10	1.55

Implementarea a durat doar 10 săptămâni de la înghețarea proiectului până la prima încercare, cu două bucle de validare și o prezentare PPAP de nivel 3 folosind o rată de rulare de 300 de piese. Economiile de costuri au fost imediate, aproximativ 400.000 USD pe an la volumul ţintit, iar sistemul de control al proceselor îmbunătăţit a oferit un control mai mare al proceselor şi mai puţine defecte. Acest lucru reflectă constatările industriei potrivit cărora stamparea progresivă, în combinație cu DFM și automatizarea robustă, poate reduce costurile cu până la 20% și, în același timp, poate crește calitatea.

• Proiectare Portantă: O atenție deosebită acordată încă de la început lățimii și pasului portantei a minimizat distorsiunile și a menținut stabilitatea componentelor în toate stațiile.
• Selectare Lubrifiant: Trecerea la un lubrifiant performant pentru ambutisare a redus aderența și a îmbunătățit finisajul suprafeței pieselor din oțel ambutisate.
• Amplasare Senzori: Senzorii în matriță pentru detectarea defecțiunilor au prevenit accidente costisitoare și au îmbunătățit timpul de funcționare pentru părțile de aluminiu imprimate și bracelele de oțel.

Punctul cheie: Amortizarea uneltelor a fost realizată în mai puțin de 70.000 de unități, ceea ce înseamnă că fiecare piesă după acel moment a adus economii pure, o recuperare rapidă pentru orice proiect de ansambluri metalice tipărită cu volum mare.

Replicarea acestei abordări nu se limitează la paranteze. Scuturile, conectoarele și alte piese de mașini de ștampilare a metalului pot beneficia de același DFM disciplinat, optimizarea uneltelor și controlul proceselor. Concentrându-vă pe imprimarea performanței și utilizând tehnologia de imprimare progresivă, puteți obține câștiguri similare în costuri, calitate și timp de execuțieindiferent de complexitatea provocării de imprimare auto.

În continuare, vă vom oferi o evaluare a furnizorilor și o listă de verificare RFQ pentru a vă asigura că următorul proiect de imprimare automată personalizată a metalului vă oferă acest tip de rezultate de la prima zi.

Evaluarea furnizorilor și lista de verificare RFQ pentru succes

Ce trebuie să căutăm la un stampon auto

Când achiziționați ambutisare personalizată a metalelor pentru automobile piese, furnizorul pe care îl alegeți poate face sau rupe proiectul. Te-ai trezit vreodată comparând o listă lungă de serviciu de Presare Metalică furnizorilor şi vă întrebaţi care dintre ele se potriveşte cu adevărat nevoilor dumneavoastră? De la lideri globali la stampilarea metalică în apropierea mea în cazul căutărilor, decizia se reduce la câțiva factori critici: certificări, capacitatea procesului, profunzimea tehnică și costul total de proprietate. Să facem acest lucru tangibil cu un tabel de comparaţie unul lângă celălalt, astfel încât să puteţi identifica punctele forte dintr-o privire.

Furnizor	CERTIFICĂRI	Gama de forță a presei	Proiectare/Construcție Matrițe Realizată Intern	Materiale prelucrate	Toleranță Tipică (mm)	Experiență Nivel PPAP	Timp de producție	Amprentă Logistică	Note
Furnizorul Shaoyi Metal Parts China	IATF 16949, ISO 9001	100–600 tone	Da	Oțel, aluminiu, inox	±0,05	15	8–16 săptămâni	Normă	Detecția în matriță, suport DFM, prototip rapid, expertiză în stampilarea automată a metalelor
Gestamp North America SUA/Mexic	IATF 16949, ISO 9001	Până la 3000+ tone	Da	Oțel, AHSS, aluminiu	±0.10	15	1016 wks	Normă	Format mare, BIW, imprimare la cald, apropiere OEM
Martinrea Heavy Stamping STATELE UNITE ALE AMERICII	IATF 16949, ISO 9001	Până la 3.307 tone	Da	Oțel, AHSS	±0.12	15	1016 wks	America de Nord	Gage grele, structuri de impact, PM robust
Goshen Stamping Company STATELE UNITE ALE AMERICII	ISO 9001	30–400 tone	Da	Oțel, aluminiu, alamă	±0.15	1–3	48 wks	Midwest SUA	Schimbări agile, rapide de unelte, orientare către servicii/marketul de servicii post-utilizare
Logan Stampings Inc STATELE UNITE ALE AMERICII	ISO 9001	10200 tone	Da	Oțel, inoxidabil, cupru	±0,08	1–3	48 wks	STATELE UNITE ALE AMERICII	Precizie, piese mici, Cp/Cpk ridicat, pachete FAI
Ambutisare Precisă din Tennessee STATELE UNITE ALE AMERICII	ISO 9001	Până la 400 tone	Da	Oțel, aluminiu	±0.12	1–3	610 wks	Sud-estul SUA	Flexibil, fabricare, agilitate regională

Observaţi cum fiecare furnizor aduce puncte forte unice. Shaoyi se remarcă pentru programele globale care cer viteză, calitate la nivelul IATF 16949 și robust ambutisare personalizată a metalelor pentru automobile sprijin. Altele, cum ar fi Gestamp și Martinrea, excelează în proiectele de mare format sau de calibru mare, în timp ce specialiștii regionali oferă agilitate pentru servicii și piese de rezervă. Dacă căutaţi companii de ștampilare în apropierea mea sau a companie de matrițare customizată cu o acoperire globală, aliniaţi-vă lista scurtă la nevoile tehnice şi logistice ale programului (Ghidul de comparație a furnizorilor) .

Articolul RFQ care accelerează cotizațiile

Gata să solicite citat? Un pachet complet de RFQ vă ajută să obțineți răspunsuri de la jucători la nivel mondial și de la servicii de stampilare a metalelor în apropierea mea - Nu. Iată ce trebuie să incluzi:

1. Desene cu GD&T complet (dimensionalizare și toleranță geometrică)
2. Volumul anual și EAU (utilizare anuală estimată)
3. Prețul țintă și defalcarea costurilor (dacă este disponibilă)
4. Lista excepțiilor de toleranță sau a caracteristicilor critice pentru calitate
5. Specificații de materiale și de acoperire (inclusiv standardele SAE/ASTM)
6. Nivelul PPAP și așteptările privind documentația necesare
7. Planul de inspecție și măsurare (inclusiv conceptele de măsurare)
8. Cerințe privind ambalarea, etichetarea și manipularea
9. Nevoia de prototip și cantitate de eșantion
10. Incoterms de livrare și preferințe logistice

Sfat pentru profesionist: Incluzând concepte de măsurare și marcarea caracteristicilor speciale în RFQ reduce riscul de ofertare și asigură furnizorii înțeleg cerințele reale de la început.

Cum să Validați Capacitatea și Calitatea

Înainte de a acorda un contract – fie că este vorba despre un furnizor global sau producători de piese metalice stampate în apropierea mea – efectuați un audit rapid. Iată câteva întrebări inteligente de pus în timpul vizitelor la fața locului sau al tururilor virtuale:

• Cum este urmărită și programată întreținerea matrițelor/uneltelor?
• Care este nivelul stocului de puncte/inserturi de rezervă pentru matriţe critice?
• Puteți furniza dovezi privind testele recente efectuate la rata de rulare și utilizarea capacității?
• Cum sunt certificate și urmărite materialele în timpul producției?
• Ce sisteme interne de inspecție și de prezentare a caracteristicilor produsului sunt utilizate?
• Cât de repede poţi răspunde la schimbările urgente de inginerie?

Aceste întrebări vă ajută să separaţi partenerii de încredere de cei riscant societăți de imprimare a metalelor pentru automobile cu o acoperire globală sau evaluarea servicii de stampilare a metalelor în apropierea mea pentru un proiect rapid.

Cu lista dvs. scurtă, datele de comparare și o listă de verificare riguroasă a RFQ în mână, sunteți pregătiți să faceți o selecție de furnizori încrezătoare și conștiente de risc. În continuare, vom descrie un plan practic de aprovizionare pentru a vă duce de la cerere la lansarea producţiei fără întârzieri sau surprize.

Următorul pas către o producţie fiabilă

Construiți-vă Planul de Achiziții pentru 30 de Zile

Ați simțit vreodată că sunteți copleșit de complexitatea lansării unui nou proiect de piese pentru caroserii auto? Imaginați-vă că aveți o hartă clară, de la săptămână la săptămână, care vă conduce de la cerințele inițiale până la piese prototip pe bancul dumneavoastră – fără întârzierile și greșelile obișnuite. Așa puteți transforma informațiile din acest ghid într-o acțiune imediată, folosind un plan testat de 30 de zile adaptat pentru succesul în domeniul prelucrării metalice personalizate.

• Săptămâna 1: Definiți și Confirmați
  • Asamblați desenele detaliate ale pieselor și evidențiați toate caracteristicile CTQ (Critical to Quality).
  • Confirmați clasele de materiale, grosimea și orice acoperiri speciale necesare pentru piesele dumneavoastră metalice pentru autovehicule.
  • Caracteristici de risc ridicat toleranțe strânse, tracțiuni adânci sau finisări provocatoare.
• Săptămâna 2: DFM și blocare a proceselor
  • Fă un atelier de DFM (Design for Manufacturability) cu echipele de inginerie şi de aprovizionare.
  • Încetinirea procesului de stampilare matriculare progresivă, transfer sau hibrid în funcție de geometria și volumul părții.
  • Să colecteze forme de inspecție de eșantion și să stabilească obiective de capacitate pentru caracteristicile cheie.
• Săptămâna 3: RFQ și angajamentul furnizorilor
  • Emiteti RFQ-uri cu un pachet complet: desene, volume, specificații și cerințe de calitate.
  • Programarea unor întâlniri cu furnizorii selecționați pentru a clarifica întrebările tehnice și a valida capacitatea.
  • Comparați răspunsurile nu numai cu privire la preț, ci și cu privire la pregătirea PPAP și la strategia de utilizare a instrumentelor.
• Săptămâna 4: Selecționarea redusă și prototipul
  • Revizuiește auditările și referințele furnizorilor, concentrându-te pe cei cu un control puternic al procesului de stampilare a metalelor din automobile.
  • Puneţi ordinul de cumpărare a prototipului şi aliniaţi-vă la planul de testare şi validare.
  • Pregătiți-vă pentru revizuirea lecțiilor învățate și pentru viitoarele actualizări ale standardelor DFM.

Factorul cheie de succes: Cele mai rapide și mai fiabile lansări se întâmplă atunci când deciziile DFM și cerințele PPAP sunt aliniate de la prima zi. Nu trataţi calitatea ca pe o gândire ulterioară, integrându-o în fiecare decizie de aprovizionare şi proiectare.

Blocaţi DFM şi PPAP mai devreme

Când lucraţi cu proiecte complexe de stampilare automată, blocarea în timp util a rezultatelor DFM şi PPAP este cea mai bună apărare împotriva surprizelor în stadiul final. Imaginaţi-vă că vă pregătiţi pentru o nouă gamă de vehicule electrice prin implicarea partenerului de stampilare în faza de proiectare, reduceţi la minimum schimbările costisitoare de unelte şi detectaţi problemele de fabricabilitate înainte de tăierea oţelului. Această abordare proactivă nu numai că scurtează timpul de producţie, dar asigură şi că prelucrările de metale pentru automobile îndeplinesc toate cerinţele de conformitate şi de client.

Furnizorii de top cum ar fi Shaoyi Metal Parts Supplierofera suport de inginerie si calitate integrat la fiecare pas. Certificarea lor IATF 16949, prototiparea rapidă și analiza CAE avansată vă ajută să depășiți decalajul dintre proiectare și producție în masă, mai ales atunci când termenele sunt strânse și standardele de calitate sunt non-negociabile.

Obţineţi rapid prototipuri de piese

Viteza de a crea prototipul este critică. Urmând acest plan, veți avea probe de intenție de producție în mână în termen de o lună, pregătite pentru teste, teste funcționale și validare timpurie. Ai nevoie de un partener care să se mişte la fel de repede? Furnizorul de piese metalice Shaoyi este recunoscut pentru capacitatea sa de a livra ambutisare personalizată a metalelor pentru automobile soluții pentru suporturi, scuturi și conectoare cu reacție rapidă și controale de calitate robuste. Centrul lor de resurse oferă exemple practice și informații tehnice care vă pot ajuta să comparați capacitățile lor cu lista dvs. scurtă.

Indiferent dacă vă procurați la nivel mondial sau căutați expertiză în stampilare automată mai aproape de casă, comparați întotdeauna furnizorii în ceea ce privește profunzimea ingineriei, disciplina PPAP și capacitatea de a scala de la prototip la producție completă. Nu ezitaţi să cereţi studii de caz, documente şi referinţe pentru a reduce în continuare riscurile în ceea ce priveşte selecţia.

Lecția Învățată: Cele mai bune lansări de ștampilare captează lecții din fiecare construcție și le hrănesc înapoi în standardele DFM și RFQ viitoare. Îmbunătăţirea continuă este ceea ce separă bine de mare în automobile proiecte de stampilare metal.

Gata de acţiune? Folosiți acest plan de 30 de zile ca șablon, folosiți parteneri de încredere ca Shaoyi pentru proiecte complexe sau urgente și documentați întotdeauna ce funcționează (și ce nu) pentru programele viitoare. Cu aceste paşi, veţi fi pregătiţi pentru o producţie fiabilă şi repetibilă, indiferent cât de dificilă va deveni procesul de stampilare a metalelor din automobile în anii următori.

Întrebări frecvente

1. să se Ce este imprimarea metalică automată și cum este utilizată în vehicule?

Stamparea metalică automată personalizată este procesul de formare a folilor de metal plate în părți precise și complexe adaptate pentru aplicații specifice vehiculelor, folosind matrițe și prese specializate. Este utilizat pe scară largă pentru a produce componente precum bracket-uri, clipuri, scuturi, întăriri și terminale, care susțin atât integritatea structurală, cât și funcțiile electrice în vehiculele moderne.

2. În cazul în care Cum aleg procesul de stampilare potrivit pentru piesa mea auto?

Alegerea procesului de ștampilare potrivit depinde de geometria piesei, grosimea materialului, toleranțele necesare și volumul de producție. Stupificarea cu matriță progresivă este ideală pentru piese repetate cu volum mare, în timp ce stamparea prin transfer sau strângere adâncă se potrivește componentelor complexe sau adânc formate. Revizuirea cerințelor de proiectare și consultarea furnizorilor cu experiență asigură selecția optimă a proceselor.

3. Înveţi să te gândeşti. Ce materiale și acoperiri sunt utilizate în mod obișnuit în stamparea metalelor auto?

Stamparea metalelor din automobile utilizează frecvent oțeluri de înaltă rezistență (HSLA, DP, martensitic), aliaje de aluminiu pentru ușurință, oțel inoxidabil pentru rezistență la coroziune și căldură și aliaje de cupru pentru părți electrice. Învelișurile precum galvannea, e-coat și pulbere protejează împotriva coroziunii și îmbunătățesc durabilitatea, alegerea materialului fiind ghidată de rezistența necesară, formabilitatea și expunerea la mediu.

4. În cazul în care Cum pot asigura calitatea și conformitatea pieselor auto cu imprimeu?

Asigurarea calității în ștampilarea auto se realizează prin sisteme robuste, cum ar fi IATF 16949, APQP și PPAP. Aceste cadre necesită documentaţie detaliată, validare a proceselor, studii de capacitate şi monitorizare continuă a SPC. Lucrarea cu furnizori certificați și urmarea unor planuri de calitate structurate asigură respectarea standardelor industriei și a cerințelor clienților.

5. În regulă. Ce trebuie să includ într-un pachet RFQ pentru imprimarea automată de metale?

Un pachet complet de cerințe de calitate trebuie să includă desene detaliate cu GD&T, volumele țintă, specificațiile materialelor și acoperirilor, nivelul PPAP necesar, planurile de inspecție, cerințele de ambalare și termenele de livrare. Furnizarea de cerințe clare și de caracteristici speciale în avans ajută furnizorii să ofere oferte exacte și reduce riscurile proiectului.
