Ghid De Proiectare A Extruziunilor Din Aluminiu Auto: 9 Pași Către SOP

Pasul 1: Transformă Obiectivele Vehiculului și Programului în Cerințe Măsurabile pentru Extrudare

Definește obiectivele de performanță și de amplasare

Când începi un proiect de proiectare cu extrudări de aluminiu pentru industria auto, primul pas este să transformi obiectivele generale ale programului în cerințe clare și măsurabile. Sună complicat? Nu trebuie să fie. Începe prin colectarea tuturor intrărilor esențiale de la echipa ta de sistem pentru vehicul, cum ar fi obiectivele privind siguranța la coliziune, așteptările privind durabilitatea, limitele privind NVH (zgomot, vibrații și asprime), nevoile privind rezistența la coroziune și constrângerile de amplasare. Acești factori vor influența fiecare decizie pe care o vei lua despre profilele tale de extrudare din aluminiu.

• Trasee de încărcare la coliziune și obiective de absorbție a energiei
• Cerințele privind durabilitatea și durata de viață în exploatare
• Limitele privind NVH și vibrații
• Expunerea la coroziune și mediu (sare de drum, umiditate etc.)
• Gestionarea termică (mai ales pentru carcasele bateriilor EV)
• Spațiul necesar și dimensiunile ambalajului
• Costuri, volum și restricții de producție
• Interfețe cu alte materiale (oțel, compuși, materiale plastice)
• Necesități privind conformitatea reglementară și OEM

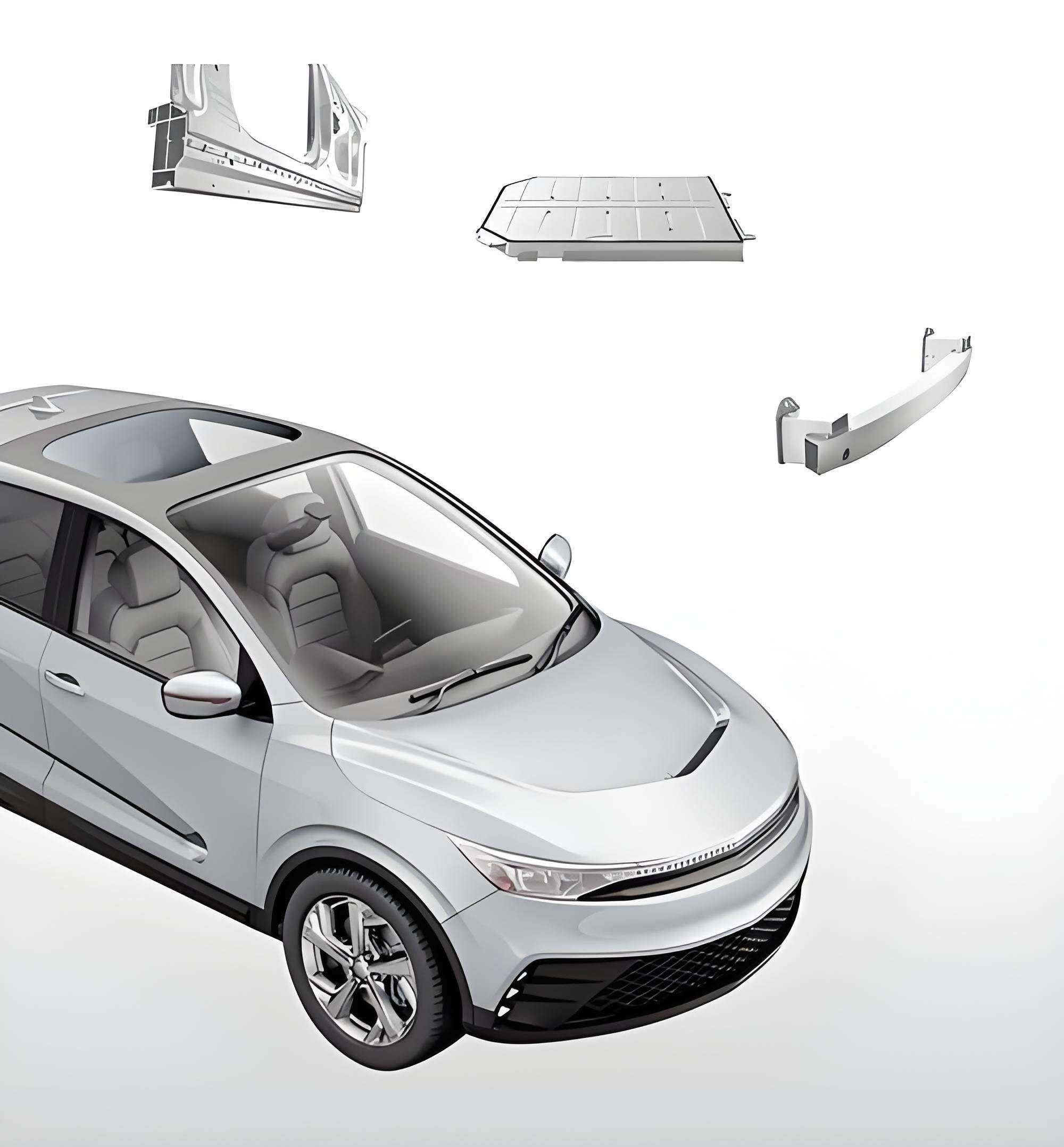

Imaginați-vă că proiectați un compartiment pentru baterie la un vehicul electric. Va trebui să echilibrați rezistența la impact, gestionarea termică și protecția împotriva coroziunii – toate acestea, încadrându-vă într-un spațiu și un buget limitate. Aici devine esențial un ghid solid de proiectare pentru profile din aluminiu extrudat care devine drumul tău.

Asociați cerințele cu caracteristici extrudate

Mai departe, transformați aceste obiective generale în atribute specifice extrudării. De exemplu, dacă obiectivul este absorbția mare de energie, ați putea alege profile cu celule multiple profiluri de extrudare din aluminiu cu grosimea pereților adaptată. Dacă este o problemă NVH (zgomot și vibrații), distanța dintre nervuri și adâncimea secțiunii devin critice. Acest proces este esența ce este extrudarea din aluminiu —utilizarea procesului de extrudare din aluminiu pentru a crea piese care să îndeplinească cu precizie cerințele dvs. inginerești.

Prin legarea fiecărui cerințe la o caracteristică concretă, oferi claritate atât echipei de proiectare, cât și furnizorilor tăi. Acest lucru este cu atât mai important în industria automotive aplicații de profile din aluminiu extrudat devin mai complexe, de la carcasele de baterii la structuri de siguranță și consolidări ale caroseriei [Ghid Interactiv AEC] .

Conformitatea cu reglementările și calitatea în 2025

Nu subestima importanța conformității și a documentației. Consultați standardele consensuale, cum ar fi ISO/ASTM pentru metode de testare și materiale, și IATF 16949 pentru sisteme de calitate. De asemenea, mulți producători auto au cerințe specifice, așadar documentați din start toate presupunerile și criteriile de acceptare. Acest lucru va accelera procesul de solicitare de oferte de la furnizori și va preveni neînțelegerile costisitoare ulterior.

• Documentați criteriile de acceptare pentru fiecare obiectiv de performanță
• Specificați punctele de inspecție (geometrie, proprietăți mecanice, finisaj superficial)
• Păstrați o matrice de trasabilitate a cerințelor care să lege obiectivele de caracteristici și teste

Există multe tipuri de profile din aluminiu extrudat —solid, hollow și semi-hollow—fiecare având propriile puncte forte pentru diferite subsisteme. Alegerea tipului potrivit din timp și corelarea acestuia cu cerințele dvs. este un pas esențial în procesul de extrudare din aluminiu .

Claritatea la acest pas previne reconfigurările costisitoare ale profilului în timpul proiectării și validării matriței.

În concluzie, o abordare structurată la începutul proiectului dvs. de extrudare din aluminiu creează premisele succesului. Prin transformarea obiectivelor la nivelul vehiculului în cerințe clare privind extrudarea, veți evita neplăcerile și veți menține programul pe drumul cel bun, de la concept la SOP.

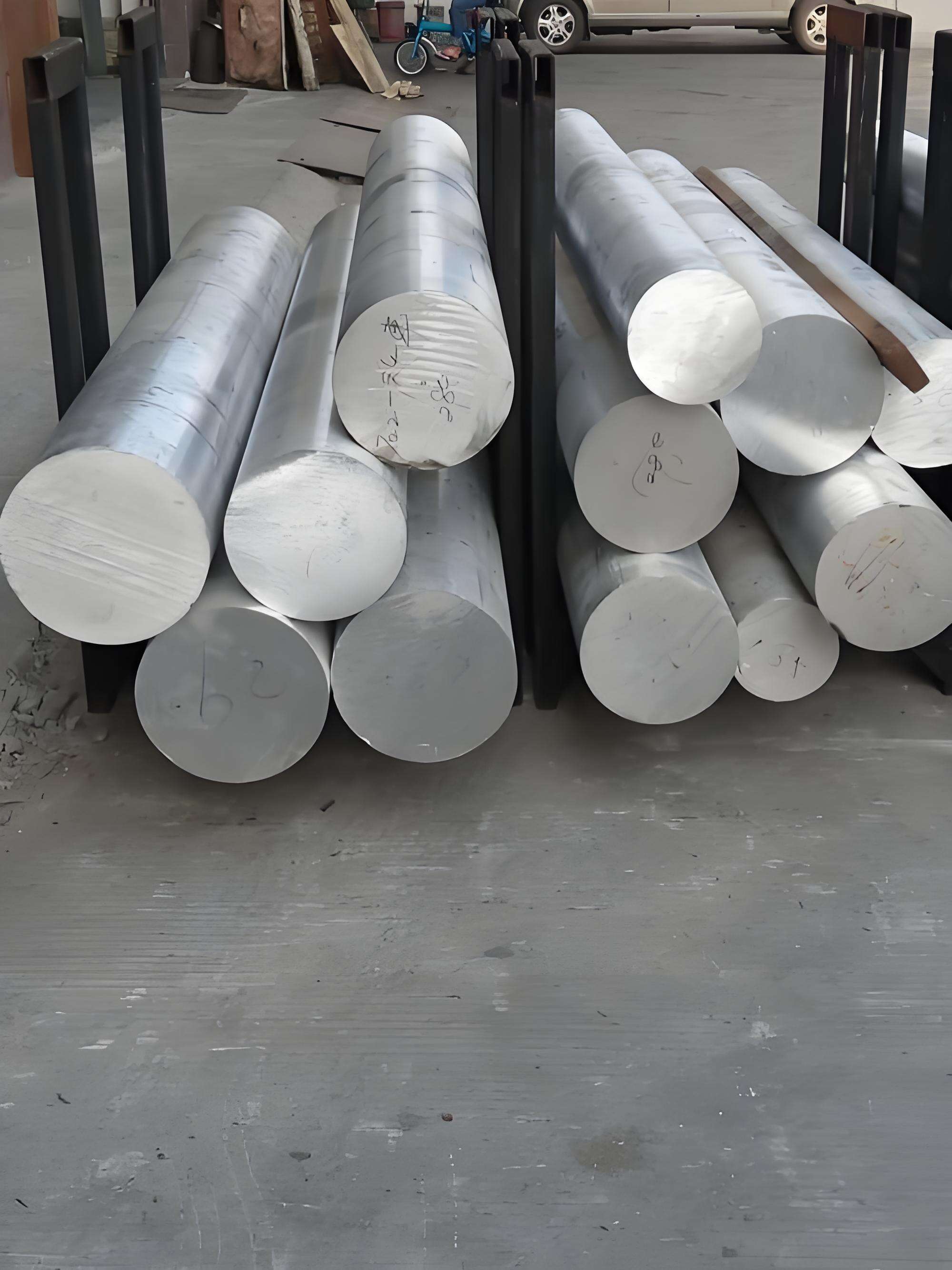

Pasul 2: Alegeți aliajele și tratamentele termice potrivite pentru reușita extrudării aluminiului în industria auto

Selectarea familiei de aliaje pentru utilizarea în industria auto

Când intrați în lumea extrudării aluminiului pentru aplicații auto, veți observa că nu toate aliajele de extrudare din aluminiu nu sunt create egale. Îți imaginezi că proiectezi o structură de siguranță sau un compartiment pentru baterie – cum alegi între rezistență, rezistență la coroziune și ușurința de fabricație? Răspunsul începe cu înțelegerea familiilor de aliaje cele mai frecvent utilizate în industria auto.

Majoritatea proiectanților se concentrează pe seria 6xxx (cum ar fi 6061 și 6063) datorită echilibrului excelent între rezistență, extrudabilitate și rezistență la coroziune. Acestea extrudere din aliaj de aluminiu sunt componentele de bază pentru șine structurale, subrame și componente ale carcaselor. Pentru aplicații care necesită o rezistență și mai mare – gândește-te la vehicule performante sau la bare de siguranță esențiale – intervin seriile 2xxx și 7xxx, cum ar fi aliajul de aluminiu 2024 și 7075 pentru extrudare. Cu toate acestea, aceste aliaje aduc propriile provocări, cum ar fi o susceptibilitate mai mare la coroziune sau procese de extrudare și asamblare mai dificile [Automotive Papers] .

1. Identifică cerințele structurale, termice și estetice pentru piesa ta
2. Stabilește prioritățile: rezistență, ductilitate, conductibilitate, coroziune, finisaj și cost
3. Selectează familia de aliaje care se aliniază cu obiectivele tale
4. Consultă furnizorul tău despre presiunea în matriță și limitele de grosime ale pereților pentru aliajul ales

Decizia privind tratamentul termic pentru siguranță și durabilitate

Alegerea tratamentului termic corect – combinația dintre tratamentul termic și prelucrarea mecanică – poate fi la fel de importantă ca și selecția aliajului însuși. Pentru structuri de siguranță, tratamentele termice precum T6 (solubilizare și învechire artificială) în aliaje din seria 6xxx sau 7xxx oferă o rezistență ridicată, dar pot sacrifica o parte din ductilitate. Pentru piese unde formabilitatea sau absorbția energiei de impact sunt critice, un tratament termic mai blând sau un tratament termic post-formare poate fi alegerea mai bună. Verifică întotdeauna compatibilitatea cu extrudarea aliajelor de aluminiu procesul și operațiunile ulterioare.

Echilibrarea rezistenței, coroziunii și a finisajului

Sună ca un compromis? De cele mai multe ori este. avantajele aliajului de aluminiu dur —cum ar fi cele din seriile 2xxx și 7xxx—posedă o rezistență și rigiditate superioară, ceea ce le face ideale pentru structuri automobilistice de înaltă performanță. Totuși, alierea crescută poate reduce rezistența la coroziune și poate complica sudarea sau finisarea suprafeței. Din acest motiv, mulți proiectanți utilizează tratamente superficiale, cum ar fi anodizarea sau vopsirea în pulbere, pentru a îmbunătăți durabilitatea și aspectul, în special pentru piesele exterioare sau carcasele bateriilor.

Iată o comparație rapidă pentru a vă ajuta să asociați familiile de aliaje cu aplicațiile automobilistice tipice:

Ține minte, extruziune din aliaj de aluminiu opțiunile trebuie întotdeauna validate împreună cu furnizorul dumneavoastră. Aceștia pot confirma dacă aliajul și tratamentul termic selectat sunt realizabile pentru geometria profilului și toleranțele necesare. Feedback-ul timpuriu de la furnizor ajută la prevenirea rework-urilor costisitoare și asigură faptul că procesul de extrudare este în concordanță cu intenția de proiectare.

Alegerea aliajului și tratamentului termic trebuie fixată doar după confirmarea de către furnizor a capacității presei și a toleranțelor realizabile pentru geometria profilului dumneavoastră.

Odată ce ați luat deciziile privind aliajul și tratamentul termic, sunteți pregătit să treceți la proiectarea profilului și la strategia corespunzătoare pentru matrițare – acolo unde realizabilitatea și performanța se combină în următorul pas.

Pasul 3: Proiectați Profilele și Planificați Strategia Corespunzătoare pentru Matrițare în Vederea Realizabilității

Noțiuni de bază despre profil: grosimea pereților, razele și simetria

Vă întrebați vreodată de ce unele profile de extrudare din aluminiu sunt ușor de produs, în timp ce altele par să cauzeze nelimitate dureri de cap? Răspunsul se află adesea în fundamentalele proiectării extrudării din aluminiu . Începeți cu simetria – profilele echilibrate nu doar că curg mai bine în timpul procesului de extrudare a aluminiului ci reduc și riscul de deformare și răcire neuniformă. Imaginați-vă că încercați să extrudați o formă cu o parte groasă și o aletă foarte subțire; cel mai probabil veți întâmpina deformări, ruperea matriței sau proprietăți inconsistente.

• Păstrați grosimea pereților uniformă: Tranzițiile între grosimi diferite pot duce la deformări și defecte de suprafață. Aveți în vedere pereți consistenți pe durata întregului design.
• Utilizați raze generoase: Colțurile ascuțite sunt puncte de concentrare a tensiunilor atât pentru matriță, cât și pentru piesa finită. Colțurile interioare ar trebui să aibă o rază minimă (de exemplu, .015"), iar colțurile exterioare cel puțin .020" [Sfaturi de Proiectare AEC] .
• Plasați nervuri și pereți de rigidizare strategic: Adăugați nervuri doar acolo unde este nevoie pentru rigiditate sau asamblare, evitând complexitatea inutilă.

Prin urmarea acestor recomandări, nu numai că îmbunătăți fabricația, ci reduceți și costurile și minimizați riscul de defectare a matriței sau de rebut. Aceste principii sunt fundamentale în orice proiectare a matriței de extrudare efort.

Când alegeți profile cu goluri, semi-goluri sau profile pline

Alegerea dintre profile pline, cu goluri și semi-goluri este o decizie importantă luată la început. Fiecare tip se potrivește pentru funcții și strategii de asamblare diferite:

• Profile pline: Cele mai potrivite pentru piese simple și robuste, cum ar fi bare, plăci și conectori. Sunt eficiente din punct de vedere al costurilor și utilizează metode simple de sticle de extrudere aluminiu .
• Profile cu goluri: Ideale pentru forme complexe cu cavități interne, cum ar fi țevi, cadre sau carcase pentru baterii. Acestea necesită metode mai avansate matrită pentru extrudare din aluminiu desene, adesea cu mandrine interne sau punți.
• Profile semivide: Utile pentru desene care includ parțial un spațiu gol, precum canalele cu deschidere îngustă. Oferă un echilibru între complexitate și rezistență.

Iată o comparație rapidă între tipurile de matrițe și compromisurile lor obișnuite:

Puneți-vă întrebarea: Are piesa dvs. nevoie de cavități interne pentru reducerea greutății sau pentru traseul cablurilor? Sau este suficientă o secțiune simplă și solidă? Deciziile luate la început afectează nu doar matrița pentru extrudarea aluminiului ci și asamblarea și îmbinarea ulterioară.

Implicații privind proiectarea matriței pentru secțiuni complexe

Acum, să discutăm despre provocările din lumea reală. Profilele complexe – gândiți-vă la buzunare adânci, aripioare subțiri sau mase neechilibrate – pot depăși limitele ce sticle de extrudere aluminiu pot fi gestionate. Iată cum să evitați capcanele frecvente:

• Limitați caracteristicile adânci și înguste: Raporturile mari ale limbii (secțiuni foarte înguste și adânci) cresc tensiunea asupra matriței și riscul de rupere [Considerente cheie AEC] .
• Echilibrați golurile și pereții: Mențineți masa și zonele deschise simetrice pentru a promova o curgere și răcire uniformă a metalului.
• Planificați prelucrările mecanice: Adăugați treceri ample și caracteristici de referință pentru o ușoară realizare a operațiilor secundare și aliniere la asamblare.

1. Schimbați secțiunea minimă necesară pentru funcționare.
2. Adăugați nervuri și pereți doar acolo unde este necesară o rigiditate suplimentară sau o montare suplimentară.
3. Verificați grosimea pereților și razele pentru fabricabilitate.
4. Revizuiți simetria și distribuția echilibrată a masei.
5. Finalizați caracteristicile de referință și adaosurile de prelucrare mecanică.

O colaborare timpurie cu inginerii de matrițe previne curgerea neechilibrată și deformările care costă mult de remediat după tăierea matriței.

Urmați aceste principii și beneficiați de expertiza furnizorului dumneavoastră, veți crea un profil Extrudat din Aluminiu care este robust, eficient în producție și pregătit pentru asamblarea ulterioară. Următorul pas: cum să proiectați profilele pentru rezistență la impact și absorbție a energiei – unde pereții interni și secțiunile multicelulare devin cei mai buni aliați.

Pasul 4: Optimizați performanța la coliziune și absorbția energiei cu extruziuni multicelulare

Absorbția energiei cu extruziuni multicelulare

Atunci când proiectați pentru rezistența la coliziune, v-ați întrebat vreodată cum pot fi reglate profilele din aluminiu extrudat structural pentru a absorbi cantități masive de energie—păstrând în același timp deformarea controlată și previzibilă? Răspunsul se află în exploatarea geometriei unice posibile cu profile din aluminiu extrudat, în special în designurile multicelulare. Imaginați-vă o cutie de coliziune sau o traversă de protecție: în loc de un simplu tub, utilizați o secțiune multicelulară cu pereți interni. Aceste pereți interni distribuie și disipează energia de impact mai eficient, reducând riscul unui eșec catastrofal și limitând pătrunderea în compartimentul pasagerilor.

Cercetările arată că tuburile hexagonale multicelulare, de exemplu, pot crește semnificativ absorbția de energie și pot menține un mod de deformare stabil sub sarcini axiale de compresiune. Prin ajustarea parametrilor precum dimensiunea celulei, grosimea pereților și numărul de pereți interni, poți regla echilibrul dintre absorbția de energie (EA), forța maximă de compresiune (PCF) și absorbția specifică de energie (SEA) - metrici esențiale pentru rezistența la impact [PLOS ONE] . Acest nivel de control este specific profilurilor extrudate din aluminiu utilizate în aplicații industriale performante, unde siguranța și repetabilitatea sunt esențiale.

• Secțiuni multicelulare: Îmbunătățesc disiparea energiei și previn flambajul global
• Grosimea pereților adaptată: Crește rigiditatea acolo unde este necesar, reduce greutatea în alte locuri
• Ribs/pereți interni: Stabilizează îndoirea, promovează colapsul progresiv

Proiectarea declanșatorilor și a inițiatorilor de zdrobire

Sună tehnic? De fapt, este o metodă practică de a te asigura că cadrul tău extrudat se deformează exact așa cum este intenționat într-un accident. Prin adăugarea unor caracteristici geometrice – cum ar fi găuri, crestături sau subțieri localizate – poți crea inițiatori de zdrobire care declanșează în mod fiabil plierea în anumite locuri. Acest lucru evită îndoirea globală nedorită sau fisurarea și, în schimb, încurajează o deformare stabilă, de tip acordeon. Studii cu structuri din aluminiu extrudat AA6061 și AA6060 au arătat că inițiatorii plasați corespunzător pot reduce sarcinile maxime de zdrobire cu până la 18% și pot crește eficiența absorbției de energie cu peste 50% [ScienceDirect] .

• Inițiatori de zdrobire: Caracteristici localizate pentru a începe plierea la sarcini scăzute și reproductibile
• Pliere progresivă: Menține o forță aproape constantă, îmbunătățind siguranța
• Discontinuități geometrice: Găuri, fante sau canale pentru a controla modelele de deformare

Continuitatea de atașare și a traseului de sarcină

Dar rezistența la impact nu ține doar de profil – ci de modul în care energia se propagă prin întreaga structură. Punctele robuste de fixare și traseele clare ale încărcării asigură transferul în siguranță al forțelor către structura principală a vehiculului, minimizând riscul de rupere prematură sau de cedare neintenționată. Introduceți secțiuni mai groase sau zone consolidate în locațiile de montare și validați întotdeauna integritatea îmbinărilor atât prin simulare, cât și prin testare fizică.

• Îmbinări consolidate: Prevenirea separării timpurii sub încărcări de impact
• Trasee clare ale încărcării: Direcționarea energiei în afara zonelor critice (de exemplu, baterie, celulă pasageri)
• Simulări și teste pe eșantioane: Confirmarea performanței în condiții reale înainte de producția la scară largă

Listă de control pentru optimizarea impactului: Caracteristici după funcție

• Inițierea:
  • Elemente de inițiere a deformării (găuri, crestături, secțiuni subțiate)
  • Regiuni pre-doborâte pentru flambaj controlat
• Propagare:
  • Geometrie multi-celulară pentru o îndoire progresivă stabilă
  • Ribs/pereți interni pentru a preveni flambajul local
  • Grosime a pereților adaptată pentru reglarea absorbției energiei
• Atașament:
  • Zone de montaj armate
  • Transfer direct al sarcinii către structurile adiacente

Concluzie cheie: prioritizați o îndoire stabilă și repetabilă în loc de maximizarea sarcinii de vârf pentru o performanță predictibilă în caz de coliziune.

Combinând o geometrie inteligentă de extrudare, declanșatori direcționați și un design robust al fixării, veți debloca întregul potențial al profilelor structurale din aluminiu extrudat pentru siguranța auto. Această abordare nu este esențială doar pentru a îndeplini cerințele reglementărilor, ci și pentru a oferi soluții ușoare și fiabile care definesc profilele moderne din aluminiu extrudat. În continuare, vom vedea cum să controlați NVH și stabilitatea dimensională – esențiale pentru calitatea mersului și durabilitatea pe termen lung.

Pasul 5: Controlați NVH și stabilitatea dimensională cu toleranțe inteligente și strategii de inspecție

Optimizarea rigidității și a secțiunilor sensibile la NVH

Când te uiți la un automobil modern, ai observat vreodată cât de liniștit și fluid este mersul, chiar și pe drumuri denivelate? Nu este întâmplător – este rezultatul unei inginerii atente a NVH (zgomot, vibrații și asprime), până la cea mai mică forme prin extrudare folosit în structurile critice. Dacă ignori NVH în proiectarea extruziunilor de aluminiu, de multe ori vei ajunge să adaugi ulterior soluții costisitoare, cum ar fi plăcile de mastic grele sau inserțiile de spumă, ceea ce poate crește greutatea extruziunilor de aluminiu și efortul de asamblare [Mobility Engineering Tech] .

În schimb, începeți prin ajustarea modelelor de coaste și a adâncimilor de secțiune ale profilului pentru a muta frecvențele de rezonanță în afara benzilor sensibile – gândiți-vă la această acțiune ca la acordarea unei corzi de chitară. Prin ajustarea distanței dintre coaste, puteți fragmenta zonele panourilor care ar putea altfel să „cânte” la anumite frecvențe. Caracteristici de izolare a îmbinărilor, cum ar fi garnituri integrate sau flanșe de decuplare, pot reduce în continuare zgomotul radiat.

• Optimizați distanța dintre coaste pentru a deplasa rezonanța departe de frecvențele critice
• Măriți adâncimea secțiunii pentru o rigiditate mai bună
• Utilizați secțiuni închise sau profile multicelulare pentru un NVH mai bun și o reducere a greutatea extruziunilor de aluminiu
• Proiectați caracteristici pentru materiale de amortizare sau straturi de izolare acolo unde este nevoie

Strategii privind toleranțele pentru profile lungi

Ați încercat vreodată să asamblați un șină lungă din aluminiu extrudat și ați constatat că pur și simplu nu se potrivește? Aici intervine planificarea inteligentă a toleranțelor. Pentru profile lungi dimensiuni extrudate din aluminiu —cum ar fi barele laterale sau grinzile de bazin ale bateriei—specificarea unei rectitudini, torsiuni și curburii realiste este esențială. Acestea ar trebui să fie bazate nu doar pe intenția de proiectare, ci și pe ceea ce este realizabil cu presa și practicile de răcire ale furnizorului tău.

Nu uita: toleranțele prea strânse pot crește costurile și deșeurile, în timp ce toleranțele largi pot duce la o potrivire slabă și probleme legate de zgomot și vibrații (NVH). Aliniază-ți dimensiuni ale extruziunii din aluminiu și toleranțele cu ambele capabilități ale presei amonte și cerințele de fixturi sau asamblare aval. Colaborarea timpurie cu furnizorii este esențială pentru a găsi echilibrul potrivit pentru dimensiuni ale aluminiului extrudat .

Planuri de inspecție pentru controlul producției

Cum vă asigurați că fiecare piesă îndeplinește specificațiile dvs., în special în programele auto de mare volum? Răspunsul este un plan de inspecție robust, adaptat profilului și procesului dvs. Utilizați o combinație de metode tradiționale și avansate pentru a verifica caracteristicile esențiale în punctele potrivite ale procesului de producție.

• CMM (mașină de măsurat cu coordonate): Potrivită pentru verificarea datelor critice, rectitudinii și răsucirii pe profile complexe
• Scanare cu laser: Ideală pentru capturarea geometriei complete a profilului pe extruziuni lungi sau complexe
• Calibre personalizate: Verificări rapide și repetabile pentru producții în volum mare sau pentru profile din aluminiu standard

Aplicați CMM și scanare cu laser în timpul auditurilor inițiale și periodice, iar dispozitivele personalizate mențin eficient verificările de linie. Pentru piese complexe sau personalizate, verificările statistice după operațiile secundare (cum ar fi prelucrarea mecanică sau acoperirea) ajută la identificarea problemelor înainte de asamblarea finală.

Strategia dimensională ar trebui dezvoltată împreună cu furnizorul pentru a corespunde comportamentului presei și practicilor de răcire, reducând rebuturile și refacerile.

Prin abordarea proactivă a NVH, toleranțelor dimensionale și strategiilor de inspecție, veți evita surprizele de la fazele finale și veți menține programul pe drumul cel bun. În continuare, vom explora modul de planificare a unor soluții robuste de îmbinare și asamblare – în special atunci când conectați profile din aluminiu cu piese din oțel sau materiale compozite.

Pasul 6: Proiectați Soluții Robuste de Îmbinare pentru Asamblări din Oțel și Materiale Compromise

Metode de Îmbinare pentru Asamblări din Materiale Mixte

Atunci când trebuie să îmbinați extrudate din aluminiu auto cu oțel sau materiale compozite, veți constata rapid că nu există o soluție universală. Sună complicat? Poate fi așa, dar cu abordarea potrivită, puteți adapta strategia de îmbinare astfel încât să corespundă atât cerințelor de performanță, cât și realităților de producție. Alegerea metodei de îmbinare – fixare mecanică, lipire cu adeziv sau sudare – depinde de factori precum cerințele structurale, viteza de asamblare și riscul de coroziune.

• Fixare mecanică (șuruburi, nituri, buloane): Oferă versatilitate și ușurință în întreținere, în special în construcțiile modulare sau acolo unde este necesară reparația în teren.
• Lipirea cu adeziv: Distribuie sarcinile în mod uniform, etanșează îmbinările împotriva umidității și este ideală pentru interfețe din materiale diferite, cum ar fi aluminiu-cu-compozit.
• Sudare (prin puncte de rezistență, sudare cu amestecare prin frecare): Asigură o înaltă integritate structurală pentru îmbinări din aluminiu-cu-aluminiu, dar poate necesita controale speciale ale procesului în cazul materialelor disimilare [Manualul AEC privind îmbinarea aluminiului] .

Caracteristici ale profilului care permit o asamblare rapidă și fiabilă

Imaginați-vă că vă aflați pe linia de asamblare – ce face îmbinarea mai ușoară și mai robustă? Proiectarea inteligentă a profilului este esențială. Prin integrarea unor caracteristici precum boss-uri, fante, limbri și canale dedicate pentru etanșant în profilul profiluri personalizate din aluminiu extrudat poți asigura o montare repetabilă și o transferare robustă a sarcinii. De exemplu, adăugarea unor orificii pentru șuruburi sau șine pentru piulițe permite o fixare rapidă și precisă, în timp ce îmbinările tip limb și canal sau îmbinările cu blocare oferă autoaliniere și o suprafață mai mare a îmbinării.

• Boss-uri și sloturi integrale: Ghidarea asamblării și creșterea suprafeței de contact
• Pistoane pentru șuruburi și T-sloturi: Permit conexiuni modulare și reglabile
• Orificii pentru șuruburi și capete de mufe: Facilitează asamblarea perpendiculară sau cap la cap
• Toleranțe pentru prelucrare mecanică: Oferă spațiu pentru găurirea sau filetarea ulterioară după extrudare

Prin integrarea acestor caracteristici în secțiunea transversală a profilelor dvs. personalizate din aluminiu extrudat, nu numai că se accelerează asamblarea, ci se și îmbunătăție consistența și rezistența mufelor. Această abordare este deosebit de valoroasă pentru liniile de fabricație cu volum mare sau automate.

Controlul Coroziunii și Pregătirea Suprafeței

Asamblarea aluminiului cu oțelul sau cu fibră de carbon ridică o provocare nouă: coroziunea galvanică. Când metalele diferite sunt în contact – mai ales în prezența umidității – aluminiul poate coroda rapid. Pentru a preveni acest lucru, sunt esențiale strategiile de izolare. Acestea pot include acoperiri neconductoare, mase de etanșare sau bariere fizice între materiale. De exemplu, utilizarea lipirii aditivice nu doar că unește părțile, ci acționează și ca o barieră, în timp ce elementele de fixare mecanice pot fi folosite împreună cu șaibe sau mufe izolante [DOE: Protecția împotriva coroziunii și îmbinarea materialelor diferite] .

• Aplicați acoperiri de conversie, anodizare sau e-coat pe suprafețele din aluminiu înainte de asamblare
• Utilizați mase de etanșare sau adezivi pentru a împiedica pătrunderea umidității în îmbinătură
• Proiectați îmbinăturile astfel încât să scurgă apa și să evite zonele unde coroziunea poate începe

Pregătirea suprafeței este la fel de importantă – asigurați-vă că toate suprafețele de contact sunt curate, uscate și tratate corespunzător pentru a maximiza durabilitatea îmbinăturii și a reduce riscul atacului galvanic.

Pașii Liniei de Asamblare pentru Îmbinarea Extruziunilor din Aluminiu

1. Pregătiți suprafețele (curățați, acoperiți, uscați)
2. Fixați piesele pentru o aliniere precisă
3. Aplicați metoda de îmbinare (element de fixare, adeziv, sudare)
4. Inspecționați calitatea îmbinării (vizuală, mecanică sau CND, după caz)

Proiectarea îmbinării în secțiunea transversală a profilului aduce adesea creșteri mai mari ale rezistenței decât modificarea metodei de fixare ulterior.

Planificând din timp strategia de îmbinare și asamblare – și integrând caracteristici esențiale în profilele dvs. personalizate de extrudare din aluminiu – veți obține îmbinări robuste și repetabile, capabile să facă față cerințelor structurilor moderne de autovehicule. În continuare, veți vedea cum pot fi utilizate simularea țintită și fluxurile de lucru FEA pentru a valida abordarea de îmbinare și pentru a reduce riscurile proiectării înainte de producția pilot.

Pasul 7: Utilizați fluxuri de lucru FEA pentru a valida și reduce riscurile proiectului de extrudare din aluminiu

Strategii de Discretizare pentru Extruziuni Subțiri

Când proiectați o extrudare din aluminiu pentru industria auto, cum știți că designul dumneavoastră își va îndeplini scopul prevăzut – înainte de a tăia matrițe costisitoare? Aici simularea, în special analiza prin metoda elementului finit (FEA), devine cel mai bun prieten al dumneavoastră. Dar apare întrebarea: care este modul corect de a configura modelul pentru profilele de extrudare complexe cu pereți subțiri? Ar trebui să utilizați întotdeauna o rețea solidă, sau este mai bună o rețea tip shell?

Pentru extruziuni cu pereți subțiri, discretizarea cu elemente de tip shell este adesea cea mai eficientă și precisă abordare. Imaginați-vă că modelați un profil structural sau o carcasă: utilizarea unei rețele shell cu suprafață mediană poate surprinde comportamentul esențial al pereților cu mult mai puține elemente decât o rețea completă 3D. Acest lucru nu doar că accelerează simulările, ci face și posibilă explorarea unui număr mai mare de iterații de proiectare. Totuși, crearea unei rețele shell nu este întotdeauna simplă - mai ales dacă modelul CAD nu a fost construit având în vedere suprafețele mediane. Poate fi necesară o suplimentară tăiere și partiționare a suprafețelor pentru a asigura un contact corespunzător și transferul corect al încărcărilor între nervuri, pereți și elementele principale [Technia] .

• Utilizați elemente shell pentru zonele subțiri, cu pereți uniformi
• Treceți la elemente 3D pentru zonele îngroșate sau detalii locale
• Partiționați suprafețele care se intersectează pentru a asigura compatibilitatea rețelei la îmbinări și nervuri
• Luați în considerare o abordare hibridă - elemente shell pentru majoritatea profilului, elemente 3D pentru îmbinări critice

Alegerea strategiei potrivite de mesh ajută la echilibrarea acurateței cu timpul de simulare, mai ales pentru sarcini complexe de procesare prin extrudare a aluminiului.

Condiții la Limită și Cazuri de Încărcare

Următorul pas este să discutăm cum aplicăm încărcări și constrângeri modelului FEA. Sună simplu, dar realizarea corectă a acestui pas este esențială pentru obținerea unor rezultate relevante. Imaginați-vă că validați o traversă pentru baterie realizată prin extrudare în vederea rezistenței la impact: va trebui să reproduceți nu doar forțele de impact, ci și modul în care piesa este fixată, susținută sau asamblată cu alte structuri.

• Definiți articulații și suporturi care corespund metodelor planificate de asamblare (cu șuruburi, lipite, sudate)
• Aplicați încărcări care reflectă scenariile reale – statice, dinamice, de impact sau termice, după necesitate
• Includeți preîncărcări sau tensiuni reziduale dacă este relevant (de exemplu, din sudură sau asamblare)
• Pentru analiza NVH sau modală, configurați condițiile la limită care reflectă modul în care extrudarea este montată în vehicul

Cu cât configurarea simulării tale reflectă mai fidel aplicația reală, cu atât predicțiile tale vor fi mai fiabile. Multe recomandări privind proiectarea extruziunilor din aluminiu sugerează validarea condițiilor la limită cu mockup-uri fizice sau teste pe subansambluri, ori de câte ori este posibil.

Ciclul de validare: De la prototip la producție

Cum știi că modelul tău este suficient de precis? Răspunsul este: validează, iterează și păstrează-l cât mai simplu posibil. Începe prin corelarea rezultatelor FEA cu teste fizice — cum ar fi testele de încovoiere, vibrație sau zdrobire la nivel de eșantion — pe extruziuni probă. Dacă simularea ta corespunde realității, poți avea încredere în ea pentru optimizări ulterioare. Dacă nu, perfecționează modelul (mesh-ul, datele materialelor, condițiile la limită) și reia procesul. Nu uita că utilizarea unui software pentru extruziuni din aluminiu, cum ar fi SolidWorks sau ANSYS, facilitează transferul geometriei și al datelor la limită între proiectare și analiză.

1. Importă geometria extruziunii cu tranziții corecte ale pereților și raze de curbură precise
2. Selectați elemente de tip shell sau solid în funcție de grosimea și detaliile locale
3. Definiți articulații și contacte conforme cu metodele de asamblare
4. Aplicați condiții la limită și cazuri de încărcare realiste
5. Rulați simulări și comparați cu rezultatele testelor fizice
6. Actualizați modelul în funcție de corelarea cu testele
7. Repetați după nevoie pentru fiecare iterație de proiectare

Această abordare incrementală reduce riscul, limitează încercările costisitoare și vă ajută să finalizați proiectul înainte de producția la scară largă. Pe măsură ce îmbunătățiți fluxul de lucru, veți observa cum simularea accelerează procesul de fabricație prin extrudare a aluminiului și minimizează surprizele de la etapele finale.

Observație importantă: mențineți modelul doar la complexitatea necesară pentru decizia de moment și validați în mod treptat.

Stăpânind fluxuri de lucru FEA direcționate, veți trece cu încredere de la prototipul digital la construcțiile pilot, asigurându-vă că proiectul de extrudare a aluminiului pentru autovehicule este robust și pregătit pentru producție. În continuare, veți vedea cum să finalizați strategiile de DFM, utilaj și furnizori pentru o lansare fără probleme.

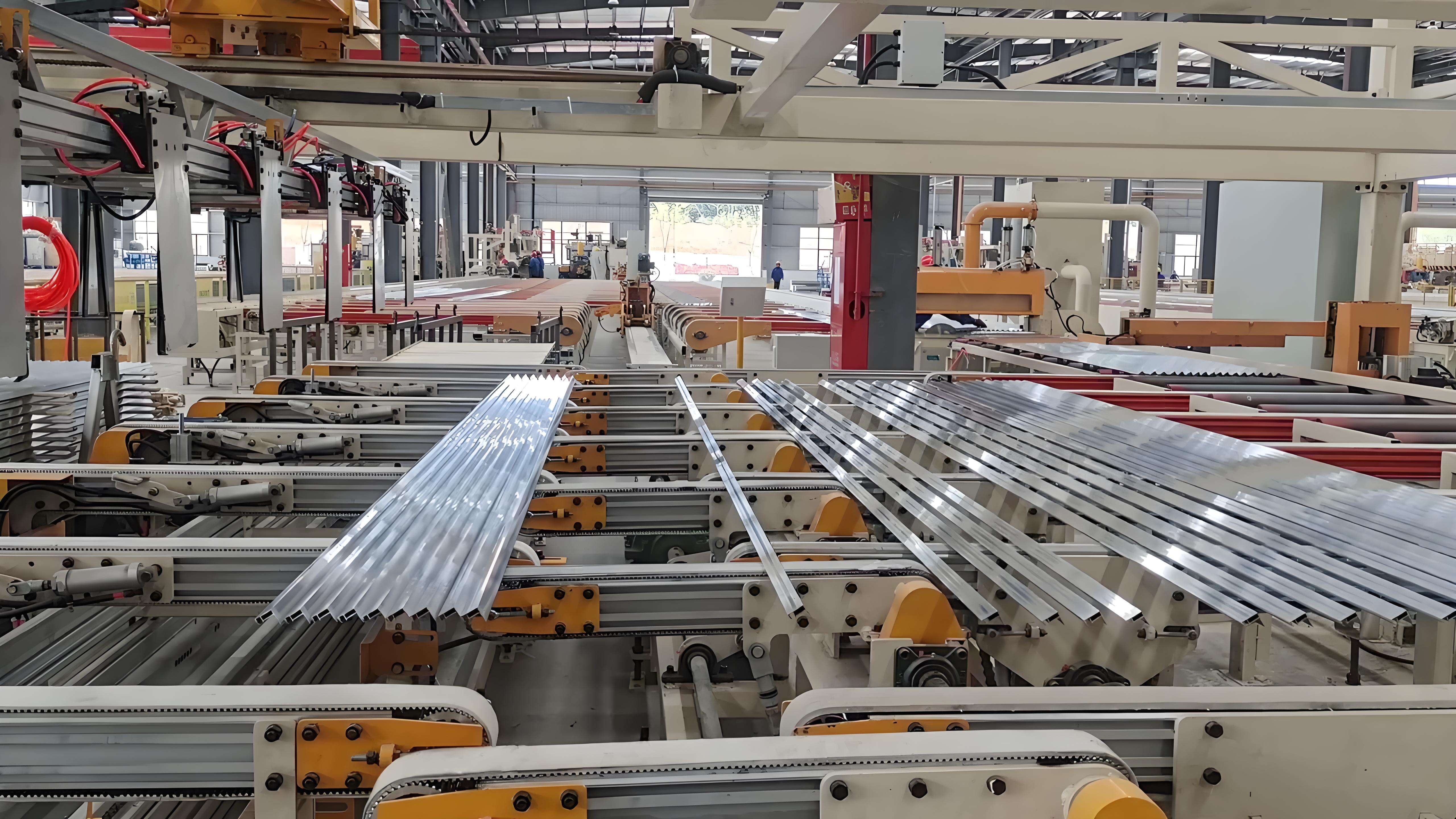

Pasul 8: Finalizați DFM, Utilajele și Selectarea Furnizorilor pentru Extrudări din Aluminiu Auto

Fluxul de lucru DFM și Dezvoltarea Matriței: Pregătirea Bazei pentru Succes

Când sunteți gata să treceți de la proiectarea digitală la producția reală, cum vă asigurați că fiecare detaliu – până la cea mai mică caracteristică a extrudării – se transpune fără probleme? Răspunsul este un flux de lucru disciplinat de Design pentru Fabricație (DFM) și dezvoltare a matriței, construit pe o colaborare timpurie și deschisă cu partenerii dumneavoastră de extrudare și furnizare a aluminiului. Imaginați-vă că tocmai ați finalizat profilul optimizat: acum este momentul să trimiteți un pachet complet de fabricație, care include desenele profilului, toleranțele, finisajele și volumele prognozate. Claritatea oferită din faza inițială ajută ambele părți să identifice posibilele obstacole – cum ar fi limitele dimensiunii presei sau grosimi ale pereților dificile – înainte ca acestea să devină surprize costisitoare.

• Partajați devreme desene CAD detaliate și specificații
• Discutați alegerea aliajului, a tratamentului termic și a cerințelor de finisaj
• Revizuiți proiectul matriței pentru complexitate, durabilitate și întreținere
• Alineați strategia privind lingouri și ratele de extrudare
• Planificați operațiile secundare, cum ar fi prelucrarea mecanică, acoperirea sau asamblarea

Participând la ateliere DFM timpurii, veți observa mai puține iterații de proiectare și un drum mai lin până la aprobarea primului articol. Aceste ateliere sunt locul unde expertiza furnizorului dumneavoastră – precum experiența acestuia cu profile din aluminiu extrudate și cunoașterea industriei aluminiului extrudat în ansamblu – poate influența direct succesul proiectului dumneavoastră.

Criterii de Evaluare a Furnizorilor pentru Industria Auto în 2025

Alegerea furnizorului potrivit nu se bazează doar pe cel care oferă cel mai mic preț pentru profilele extrudate din aluminiu – ci trebuie să găsiți un partener care să ofere calitate, fiabilitate și capacitate de scalare pentru aplicația dvs. specifică. Sună ca o sarcină dificilă? Este, dar o comparație structurată poate face procesul mai ușor de gestionat. Luați în considerare tabelul de mai jos, care ilustrează modul în care ați putea evalua și compara furnizorii pentru următorul program de extrudare automotive:

Această comparație vă ajută să evaluați nu doar costul, ci și potrivirea tehnică, serviciile suplimentare disponibile și pregătirea pentru standardele de calitate automotive. Nu uitați, cea mai bună opțiune nu este întotdeauna cea mai ieftină – luați în considerare valoarea totală, inclusiv suportul tehnic și capacitatea de a gestiona atât producția de serii mici, cât și profile din aluminiu la scară mare [Inquivix Tech] .

• Certificare de calitate automotive IATF 16949
• Conformitatea materialelor și metodelor de testare bazată pe ISO
• Trasabilitate pentru fiecare lot de extrudare
• Experiență dovedită în fabricarea de profile din aluminiu pentru industria auto
• Capacitate pentru extrudări standard din aluminiu și profile personalizate

Construcțiile pilot și planificarea PPAP: Asigurarea unei lansări fără probleme

După ce ați selectat furnizorul, este momentul să stabiliți planul pentru construcțiile pilot și pregătirea PPAP (Production Part Approval Process). Acesta este momentul în care problemele mici pot deveni mari dacă nu sunt gestionate proactiv. Va trebui să vă aliniați cu furnizorul dvs. planurile de inspecție, diagramele de control și criteriile de ieșire pentru rulările pilot. De exemplu, veți solicita lay-out-uri dimensionale complete, teste mecanice sau audituri privind calitatea suprafeței? Stabilirea acestor cerințe de la început păstrează lansarea în grafic și garantează că fiecare piesă îndeplinește standardele dvs. riguroase.

• Trimiteți pachetul privind capacitatea de fabricație (desene, toleranțe, finisaje, volume)
• Revizuiți și aprobați strategia privind matrițele și semifabricatele
• Definiți și acceptați planurile de inspecție și diagramele de control
• Planificați construcțiile pilot cu criterii clare de acceptare
• Documentați lecțiile învățate pentru programele viitoare

Workshop-urile DFM timpurii cu furnizorul dvs. reduc timpul de iterație și ajută la evitarea modificărilor ulterioare ale matrițelor.

Finalizarea strategiei privind DFM, utilajele și furnizorii nu este doar un pas formal de trecut—este pasul care stabilește tonul pentru întregul proiect. Prin urmarea unei evaluări structurate și prin implicarea partenerilor care înțeleg atât partea tehnică, cât și cea de afaceri a industriei de extrudare a aluminiului, veți reduce riscurile, veți controla costurile de extrudare a aluminiului și veți pregăti terenul pentru o lansare reușită. În continuare, vom analiza cum să validați construcțiile pilot și să fixați planurile de control în vederea SOP-ului.

Pasul 9: Validarea Construcțiilor Pilot și Confirmarea Gata de Lansare pentru Extrudările de Aluminiu Auto

Validarea Pilot și Criterii de Acceptare

Când ajungi la etapa de construcție pilot, este ușor să crezi că munca dificilă s-a încheiat. Dar întreabă-te: cum știi că practicile tale de extrudare a aluminiului au livrat cu adevărat piese care îndeplinesc toate cerințele? Răspunsul se află într-un ciclu de validare structurat și metodic — unul care să acopere nu doar dimensiunile, ci și rezistența mecanică, rezistența la coroziune, performanța NVH și multe altele. Pentru echipele care urmează un ghid de proiectare pentru extrudarea aluminiului , aici se întâlnesc teoria cu realitatea.

• Efectuează inspecții dimensionale complete conform ultimelor desene — în special pentru caracteristici și interfețe cu toleranțe strânse.
• Realizează teste de proprietăți mecanice (tracțiune, duritate, oboseală) pentru a verifica dacă extrudările tale prototip de aluminiu îndeplinesc obiectivele de siguranță și durabilitate.
• Efectuează verificări privind coroziunea și calitatea suprafeței, inclusiv grosimea și uniformitatea finisajului, conform cerințelor procesului de fabricație prin extrudare a aluminiului .
• Validează performanța NVH (zgomot, vibrații, asprime) cu asamblări reale sau teste pe subsisteme.

Documentați toate rezultatele, marcați orice abateri și inițiați revizuiri transfuncționale pentru a determina dacă sunt necesare acțiuni corective sau actualizări ale specificațiilor. Această abordare disciplinată asigură faptul că pilotul construit este un adevărat antrenament general pentru SOP – nu doar un exercițiu formal.

Plan de Control și Monitorizare a Capacității

Sună plictisitor? De fapt, este cea mai bună poliță de asigurare. Prin fixarea instrumentelor de măsură, metodelor de inspecție și a graficelor de control la acest stadiu, asigurați stabilitatea procesului necesară pentru producția de serie mare de profile standard de extrudat aluminiu și piese personalizate. Implementați audite de proces stratificate – la presă, în timpul prelucrării mecanice și după finalizare – pentru a identifica eventualele probleme înainte de a escalada.

• Stabiliți planuri de control pentru caracteristici critice privind calitatea (dimensiuni, mecanisme, acoperiri).
• Configurați monitorizarea capacității (Cp, Cpk) pentru parametrii cheie ai procesului.
• Asigurați trasabilitatea de la lingou la piesa finită, susținând analiza cauzelor în cazul în care este necesar.
• Înregistrați lecțiile învățate și actualizați-vă practicile de extrudare a aluminiului baza de date pentru programele viitoare.

Acest nivel de rigoare este cu atât mai important cu cât mai mult extinzi producția de la extrudările tale prototip de aluminiu la producția completă, sau atunci când lucrezi cu aliaje noi și geometrii complexe.

Pregătirea lansării și managementul schimbărilor

Imaginează-ți ușurarea când toate părțile implicate dau acceptul pentru PPAP (Procesul de Aprobare a Pieselor de Producție) și ești pregătit pentru SOP. Dar ce se întâmplă dacă o schimbare târzie sau o problemă la livrare pune sub semnul întrebării termenul tău? Aici intervin un control riguros al schimbărilor și o bună gestionare a lansării.

1. Confirmă că toate criteriile de acceptare sunt îndeplinite și documentate.
2. Ghețează instrumentele de măsurare, metodele de inspecție și planurile de control pentru SOP.
3. Implementează audite ale procesului stratificat pe liniile de extrudare, prelucrare mecanică și finisare.
4. Blochează protocoalele de management al schimbărilor - necesită aprobarea transversală pentru orice modificări post-PPAP.
5. Documentează și partajează toate lecțiile învățate pentru a informa următorul ciclu al ghid de proiectare pentru extrudarea aluminiului .

Dacă aveți nevoie de sprijin de aprovizionare sau de scaling, luați în considerare un partener dovedit ca Furnizorul Shaoyi Metal Parts , a cărui expertiză în automobile componente de extrudare din aluminiu vă poate ajuta să depășiți decalajul de la pilot la producție cu încredere.

Cea mai importantă concluzie: un ciclu de validare disciplinat protejează costurile, cronometrul și calitatea la SOP.

Urmând aceste paşi, vă asiguraţi că lansarea este netedă, produsul dumneavoastră îndeplineşte toate specificaţiile, şi echipa dvs. este pregătită pentru orice urmează. Asta e adevărata valoare a unui robust procesului de fabricație prin extrudare a aluminiului și cea mai bună modalitate de a garanta succesul atât cu prototipul, cât și cu profile standard de extrudat aluminiu .

Întrebări frecvente

1. să se Care sunt pașii cheie în proiectarea extrudării de aluminiu pentru automobile?

Procesul implică transformarea obiectivelor vehiculului în cerințe de extrudare, selectarea aliajelor și temperaturii adecvate, proiectarea profilurilor fabricabile, optimizarea pentru accidentare și NVH, planificarea unirii robuste, validarea cu FEA și finalizarea DFM și a selecției furnizorilor. Fiecare etapă asigură îndeplinirea obiectivelor de siguranță, calitate și costuri ale extrudării finale.

2. Cum aleg cel mai bun aliaj de aluminiu pentru extruziuni auto?

Alegerea aliajului depinde de rezistență, rezistența la coroziune, formabilitate și nevoile de finisare. Aliajele din seria 6xxx sunt utilizate frecvent datorită echilibrului de proprietăți, în timp ce aliajele din seria 7xxx sunt alese pentru aplicații care necesită o rezistență ridicată. Informațiile furnizorului sunt esențiale pentru a confirma fezabilitatea extruziunii în funcție de geometria profilului dumneavoastră.

3. Ce caracteristici ale designului profilului îmbunătățesc performanța în caz de coliziune în aplicații auto?

Secțiunile multicelulare, grosimea pereților adaptată, precum și nervurile interne îmbunătățesc absorbția energiei și controlează deformarea în timpul unei coliziuni. Integrarea dispozitivelor de declanșare a deformării și a punctelor de prindere robuste asigură un comportament predictibil și constant în caz de coliziune și o siguranță sporită pentru pasageri.

4. Cum pot asigura stabilitatea dimensională și controlul NVH în extruziunile din aluminiu?

Profiluri de design cu o distanțare optimizată a nervurilor, adâncimea secțiunii și izolarea îmbinărilor pentru a minimiza vibrațiile și zgomotul. Specificați toleranțe realiste pentru rectitudine și răsucire și elaborați planuri de inspecție utilizând MCM (coordonate de măsurare a mașinii), scanare cu laser sau calibre personalizate pentru a menține calitatea în timpul producției.

5. De ce să colaborați cu un furnizor precum Shaoyi pentru extrudări din aluminiu auto?

Shaoyi oferă o soluție completă cu extrudare, prelucrare mecanică și finisare proprii, precum și certificarea IATF 16949 și o vastă experiență în industria auto. Echipa lor de ingineri sprijină DFM (Design for Manufacturability), prototiparea rapidă și creșterea producției, ajutându-vă să obțineți componente de înaltă calitate, eficiente din punct de vedere al costurilor și cu un risc redus de dezvoltare.
