Compreensão dos Fundamentos da Fabricação de Chapas Metálicas e da Soldagem

Já se perguntou como uma peça plana de metal se transforma em uma porta de automóvel, um painel de aeronave ou o chassi de seus eletrônicos favoritos? A resposta reside em duas disciplinas interconectadas de manufatura que atuam em conjunto: fabricação e soldagem de chapas metálicas . Embora esses termos sejam frequentemente usados de forma intercambiável, eles representam processos distintos, porém inseparáveis, que constituem a base da manufatura moderna.

De Material Plano ao Produto Acabado

A fabricação de chapas metálicas é um processo abrangente que transforma chapas metálicas brutas em componentes funcionais por meio de uma série de operações cuidadosamente coordenadas. Pense nisso como a jornada completa de uma simples chapa plana até uma peça tridimensional complexa. Esse processo de manufatura engloba diversas etapas, incluindo corte, dobra, conformação e modelagem do metal nas configurações desejadas.

De acordo com Guia abrangente da Geomiq a fabricação de chapas metálicas produz desde celulares e utensílios de cozinha até submarinos e foguetes. O processo começa com chapas metálicas planas de diversos tamanhos, espessuras e tipos, que, em seguida, passam por várias etapas de processamento para atingir formas, padrões e geometrias específicas. Os fabricantes cortam, conformam e montam peças para criar recipientes, chassis, carcaças, estruturas, suportes, saídas de ventilação e painéis.

Embora a fabricação metálica englobe todo o processo de transformação de matérias-primas em produtos acabados, a soldagem concentra-se especificamente na união de peças metálicas por meio de calor e pressão. Em essência, a soldagem é um componente crítico dentro do fluxo de trabalho mais amplo de fabricação — a fabricação frequentemente inclui soldagem, mas nem todos os projetos de fabricação a exigem.

A Parceria de Fabricação que Constrói a Indústria Moderna

A fabricação e soldagem de metais formam uma parceria de manufatura que constrói praticamente todos os setores que você possa imaginar. O trabalho de fabricação normalmente começa com o projeto e o desenvolvimento de plantas baixas, nas quais cada componente é cuidadosamente mapeado com o uso de softwares de projeto assistido por computador (CAD). Uma vez finalizados os projetos, chapas metálicas passam por transformações por meio de operações de corte, como corte a laser, jato d’água ou plasma, seguidas por técnicas de conformação, tais como dobramento, estampagem ou embutimento profundo.

É nesse momento que a soldagem entra em cena. Como técnica essencial de união, a soldagem monta componentes fabricados em produtos completos, fundindo peças metálicas entre si. O processo envolve normalmente o aquecimento dos metais até seus pontos de fusão e a aplicação de um material de adição que, ao esfriar, solidifica-se formando uma ligação forte e permanente. O trabalho de fabricação de metais depende fortemente dessa capacidade de união para criar estruturas capazes de suportar tensões significativas e exigências ambientais.

Onde o corte preciso encontra a união permanente

Compreender como os processos metalúrgicos e de fabricação se integram à soldagem é essencial para qualquer profissional que trabalhe com chapas metálicas. A etapa de fabricação prepara os componentes por meio de corte e conformação precisos, enquanto a soldagem fornece as ligações permanentes que mantêm tudo unido. Essa integração exige uma coordenação cuidadosa — as peças devem chegar sempre na posição correta e devidamente preparadas para que a soldagem tenha sucesso.

Quando profissionais qualificados executam tanto a fabricação quanto a soldagem, o resultado é um produto capaz de suportar uso intensivo e fatores ambientais. Seja na criação de estruturas prediais, máquinas pesadas ou componentes automotivos, o sucesso depende da compreensão desse fluxo de trabalho completo. O trabalho personalizado em metal exige expertise em ambas as disciplinas para entregar resultados de qualidade.

Ao longo deste artigo, você descobrirá como navegar em todo o processo — desde a seleção dos materiais e métodos de soldagem adequados até a prevenção da distorção térmica que afeta materiais finos. Você aprenderá técnicas práticas para preparação de juntas, inspeção de qualidade e otimização de custos, utilizadas diariamente por profissionais. Ao final, você terá um quadro abrangente para abordar qualquer projeto em chapa metálica com confiança.

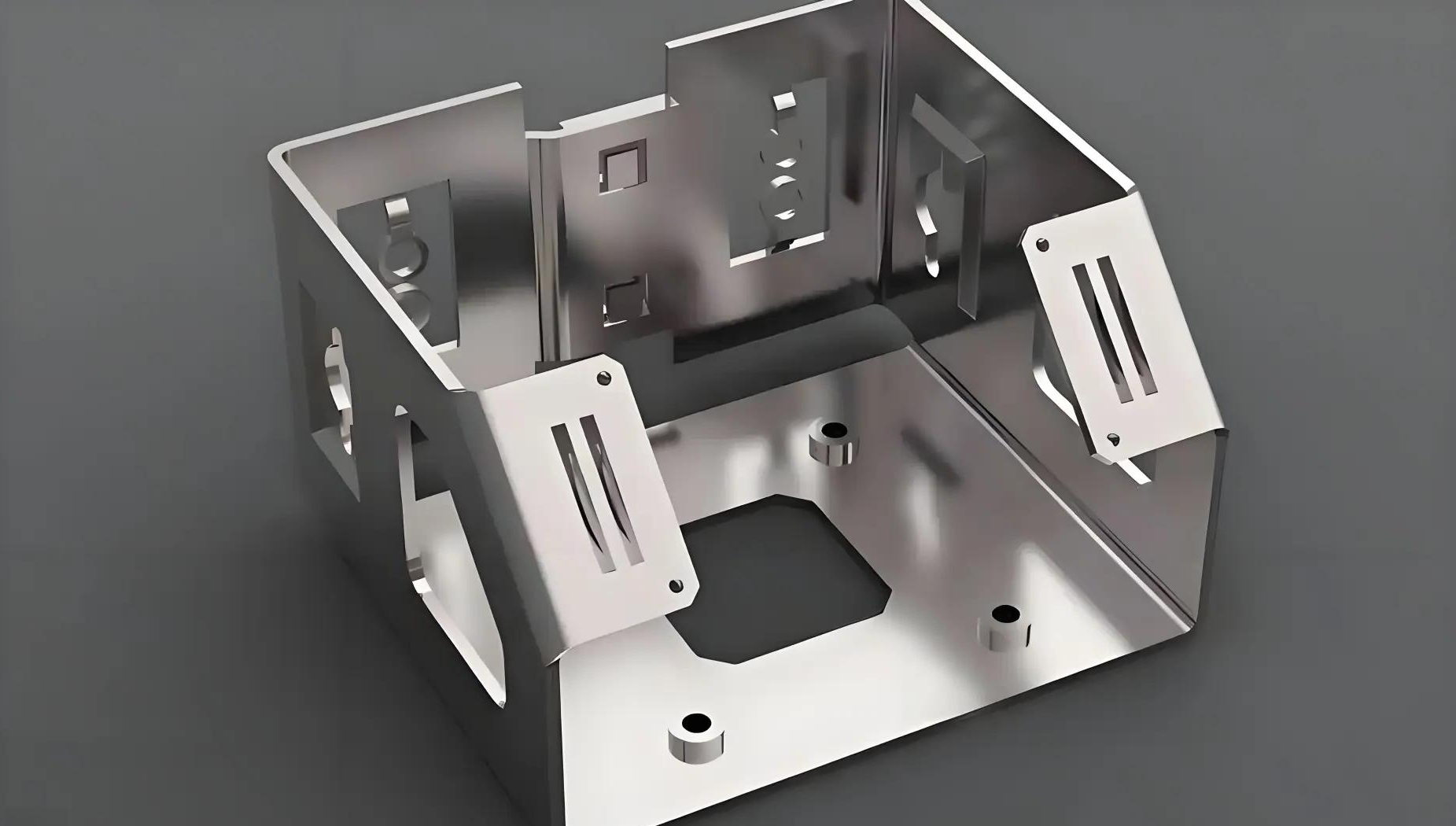

Seleção de Materiais e Considerações sobre Espessura para o Sucesso na Soldagem

Escolher o material certo não se trata apenas de resistência ou custo — ele determina fundamentalmente quais métodos de soldagem serão viáveis, quais parâmetros serão necessários e se seu produto acabado atenderá aos padrões de qualidade. Antes de iniciar um arco elétrico ou acionar um laser, compreender como diferentes metais se comportam sob o calor da soldagem é essencial para obter resultados consistentes e isentos de defeitos.

Compatibilização de Metais com Métodos de Soldagem

Cada tipo de chapa metálica responde de forma diferente a soldagem por calor com base em sua condutividade térmica , ponto de fusão e composição química. A escolha adequada entre o material e o método de soldagem evita problemas comuns, como porosidade, trincas e fusão incompleta.

Aço carbono é o material mais tolerante à soldagem. De acordo com o guia de soldagem da 3ERP, o aço carbono pode ser soldado pela maioria dos processos, tornando-o ideal para iniciantes e para produção em alta escala. A soldagem MIG funciona excepcionalmente bem nesse caso, oferecendo altas velocidades e boa confiabilidade, mesmo em materiais mais espessos.

Aço inoxidável apresenta desafios únicos devido à sua baixa condutividade térmica. Essa característica faz com que o calor se concentre na zona de soldagem, aumentando o risco de distorção. A soldagem TIG normalmente produz os resultados mais limpos em aço inoxidável, embora técnicas como TIG pulsado, soldas em pontos intercalados e dissipadores de calor ajudem a controlar a expansão e contração.

Alumínio exige precisão devido à sua alta condutividade térmica e refletividade. Conforme observado em A documentação técnica da GWEIKE , o foco correto e o fluxo de gás são essenciais ao soldar alumínio. A soldagem TIG com corrente alternada é o método preferido, pois lida eficazmente com a camada de óxido do alumínio.

Aço Galvanizado requer cuidados adicionais porque o revestimento de zinco se vaporiza durante a soldagem, gerando fumos e potencial porosidade. A ventilação adequada é obrigatória, e os soldadores frequentemente precisam ajustar os parâmetros ou remover o revestimento nas proximidades das zonas de soldagem em aplicações personalizadas de chapas metálicas.

Como a Espessura da Chapa Muda Tudo

A espessura da chapa — ou seja, a espessura da sua chapa metálica — afeta drasticamente todos os aspectos do processo de soldagem. Chapas finas exigem precisão e controle cuidadoso do calor, enquanto materiais mais espessos requerem maior potência e, muitas vezes, técnicas totalmente diferentes.

Para chapas finas (abaixo de 1,5 mm), processos de precisão como soldagem TIG e a laser destacam-se. Esses métodos minimizam a entrada de calor, reduzindo o risco de perfuração e deformação. De acordo com a pesquisa da 3ERP, a soldagem TIG em chapas finas produz juntas limpas e esteticamente agradáveis quando realizada por soldadores qualificados.

Ao trabalhar com espessuras médias (de 1,5 mm a 3 mm), você obtém maior flexibilidade na escolha do método. A soldagem MIG torna-se cada vez mais prática, oferecendo vantagens de velocidade sem risco excessivo de deformação. Os parâmetros de soldagem a laser nessa faixa normalmente utilizam 70–85% da potência de pico com larguras de oscilação (wobble) de cerca de 4,5 mm para penetração total em aço carbono.

Chapas mais espessas (acima de 3 mm) abrem opções adicionais, incluindo soldagem a arco plasma e soldagem a arco com núcleo fundente. Esses processos fornecem a entrada de calor necessária para uma fusão adequada sem a necessidade de múltiplas passes, embora fabricantes de estruturas metálicas personalizadas ainda devam controlar a acumulação de calor para evitar empenamento.

Considerações sobre ligas para a integridade da solda

Ligas diferentes dentro da mesma família metálica podem reagir de maneira muito distinta ao calor da soldagem. Compreender essas variações ajuda-o a selecionar materiais de adição adequados e ajustar os parâmetros para obter resultados ideais.

As ligas de alumínio variam significativamente quanto à soldabilidade. As ligas das séries 1xxx, 3xxx e 5xxx soldam-se relativamente com facilidade, enquanto as séries 2xxx e 7xxx (frequentemente utilizadas na indústria aeroespacial) apresentam desafios devido à sua sensibilidade à fissuração. Fabricações personalizadas em aço envolvendo ligas mistas exigem uma seleção cuidadosa do material de adição para evitar a corrosão galvânica.

Os graus de aço inoxidável também diferem substancialmente. Os graus austeníticos (304, 316) são, em geral, soldáveis com a técnica adequada, enquanto os graus martensíticos podem exigir pré-aquecimento e tratamento térmico pós-soldagem. Os aços inoxidáveis duplex exigem um controle preciso da energia térmica aplicada para manter suas propriedades resistentes à corrosão.

Soldar metais dissimilares representa o maior desafio. Por exemplo, unir alumínio a aço é extremamente difícil devido às suas temperaturas de fusão e taxas de expansão térmica muito distintas. A maioria dos processos de soldagem não consegue criar ligações confiáveis entre essas combinações, exigindo frequentemente técnicas especializadas ou alternativas de fixação mecânica.

Tipo de Material	Faixa Típica de Espessura	Métodos Recomendados de Soldagem	Considerações Importantes
Aço carbono	calibres 18–10 (1,0–3,4 mm)	MIG, TIG, Laser, Soldagem por Pontos	Mais tolerante; excelente para iniciantes e produção em alta escala
Aço inoxidável	calibres 22–14 (0,8–1,9 mm)	TIG, TIG com Pulso, Laser	A má condutividade térmica aumenta o risco de deformação; utilize dissipadores de calor e dispositivos de fixação
Alumínio	calibres 20–12 (0,8–2,7 mm)	TIG (CA), MIG, Laser	Alta condutividade térmica; requer foco preciso e fluxo adequado de gás (≥20 L/min)
Aço Galvanizado	calibres 20 a 14 (0,9–1,9 mm)	MIG, soldagem por pontos	O revestimento de zinco gera fumos; garanta ventilação adequada e considere a remoção do revestimento nas proximidades das soldas

Com o seu material e calibre adequadamente compatíveis com um método de soldagem, o próximo passo crítico é compreender as técnicas específicas disponíveis. Cada processo de soldagem oferece vantagens distintas para diferentes aplicações — desde a eficiência produtiva da soldagem MIG até a precisão da tecnologia a laser.

Métodos de Soldagem Explicados: De MIG à Tecnologia a Laser

Agora que você compreende como a seleção do material afeta os resultados da sua soldagem, a próxima pergunta passa a ser: qual método de soldagem você deve realmente utilizar? Cada técnica oferece vantagens distintas, dependendo dos seus requisitos de produção, do tipo de material e das expectativas de qualidade. Vamos explorar os principais métodos utilizados na soldagem em fabricação metálica , analisando não apenas como funcionam, mas também quando e por que você os escolheria no chão de fábrica.

Soldagem MIG para Eficiência na Produção

A soldagem MIG (Metal Inert Gas), tecnicamente conhecida como soldagem a arco com metal e gás (GMAW), é frequentemente a primeira escolha em ambientes de produção onde velocidade e custo-efetividade são os fatores mais importantes. O processo utiliza um fio alimentado continuamente que atua simultaneamente como eletrodo e material de adição, tornando-o notavelmente eficiente para trabalhos em alta volumetria.

Durante a soldagem MIG, forma-se um arco elétrico entre a ponta do fio e a superfície da peça. Esse arco gera calor suficiente para fundir tanto o fio quanto a chapa metálica, permitindo que ambos se fundam ao esfriarem. Um gás de proteção — normalmente argônio, CO₂ ou uma mistura desses gases — protege a poça de fusão contra contaminação atmosférica.

Segundo o guia de métodos de soldagem da 3ERP, a soldagem MIG é ideal para aço-macio e materiais de espessura maior, onde a eficiência tem prioridade sobre a precisão estética. A operação semiautomática ou totalmente automática torna-a acessível mesmo para soldadores com menos experiência, reduzindo o tempo de treinamento e os custos com mão de obra.

• Vantagens: Velocidades de soldagem rápidas, baixo custo por solda, limpeza pós-soldagem mínima, fácil de aprender e adequado para automação
• Limitações: Menos preciso do que o TIG, não ideal para materiais muito finos (abaixo de 1 mm), exige configuração de gás de proteção e pode gerar respingos em certos materiais

Para trabalhos personalizados em aço que exigem entrega rápida, a soldagem MIG frequentemente oferece o melhor equilíbrio entre qualidade e produtividade. A maioria das oficinas de fabricação depende dela para componentes estruturais, carcaças e suportes, onde a aparência da solda é secundária à resistência e à velocidade.

Soldagem TIG para Precisão e Estética

A soldagem Tungsten Inert Gas (TIG), ou Gas Tungsten Arc Welding (GTAW), representa a extremidade de precisão do espectro de soldagem. Diferentemente da MIG, a TIG utiliza um eletrodo de tungstênio não consumível, separado da vareta de enchimento, concedendo ao soldador controle excepcional sobre a entrada de calor e o posicionamento do cordão.

O processo TIG exige o uso de ambas as mãos: uma orienta a tocha e o eletrodo, enquanto a outra alimenta o material de adição na poça de solda. Essa coordenação manual torna o TIG mais desafiador de dominar, mas a recompensa é uma qualidade superior da solda — especialmente em materiais finos e juntas visíveis.

O TIG destaca-se em materiais que exigem manuseio preciso. Alumínio, titânio, aço inoxidável e ligas exóticas respondem bem à entrada controlada de calor do TIG. Para chapas metálicas com espessura inferior a 1,5 mm, o TIG minimiza o risco de deformação que afeta outros processos.

• Vantagens: Controle preciso do calor, soldas limpas e estéticas, adequado para materiais finos, sem respingos, excelente para alumínio e aço inoxidável
• Limitações: Mais lento que o MIG, exige maior nível de habilidade, custo por solda mais elevado, não ideal para produção em alta escala

Quando seu projeto envolve juntas visíveis em produtos de consumo, dispositivos médicos ou componentes aeroespaciais, a soldagem TIG oferece a qualidade de acabamento que atende aos padrões mais exigentes. Fabricantes de estruturas metálicas que soldam invólucros finos de aço inoxidável ou carcaças de alumínio normalmente optam pela soldagem TIG devido ao seu controle incomparável.

Métodos a Laser e por Resistência para Aplicações de Alto Volume

Quando os volumes de produção atingem milhares de unidades, a soldagem a laser e a soldagem por resistência (ponto) tornam-se opções cada vez mais atraentes. Ambos os métodos oferecem velocidade e consistência que processos manuais simplesmente não conseguem igualar.

Soldagem a laser

A soldagem a laser utiliza um feixe concentrado de luz para fundir e unir metais com precisão notável. A energia concentrada gera uma solda estreita e profunda, com zona afetada pelo calor mínima, tornando-a ideal para materiais finos, onde o controle da distorção é crítico.

Sistemas a laser modernos podem soldar em velocidades várias vezes superiores às dos métodos tradicionais por arco. A natureza não contactante do processo significa que não há desgaste nem necessidade de substituição do eletrodo, e os sistemas automatizados podem operar continuamente com intervenção mínima do operador.

• Vantagens: Extremamente preciso, distorção mínima, alto potencial de automação, velocidades de soldagem rápidas, zona afetada pelo calor estreita
• Limitações: Custo elevado do equipamento, exige ajuste preciso das juntas, limitado a materiais mais finos (normalmente abaixo de 6 mm), exigindo treinamento especializado

Soldagem a ponto por resistência

A soldagem por pontos cria juntas localizadas concentrando a corrente elétrica através de chapas metálicas sobrepostas. De acordo com especialistas em soldagem por resistência , o processo é tão rápido que uma única solda é concluída em uma fração de segundo — o que explica por que a carroceria de um carro moderno contém entre 2.000 e 5.000 soldas por pontos individuais.

O processo funciona prendendo duas chapas entre eletrodos de liga de cobre e, em seguida, fazendo passar uma alta corrente elétrica pela junta. A resistência natural do metal gera calor intenso no ponto de contato, formando uma gota fundida que solidifica em uma união resistente. Não é necessário material de adição, fluxo ou gás de proteção.

• Vantagens: Extremamente rápido, facilmente automatizável, não requer consumíveis, baixa deformação, econômico para produção em massa
• Limitações: Limitado a juntas sobrepostas (lap joints), adequado apenas para chapas finas (até 3 mm), custo inicial elevado de equipamentos, exige acesso dos eletrodos a ambos os lados

A soldagem por pontos domina a fabricação automotiva por um bom motivo: é perfeitamente adequada para unir rapidamente e com consistência chapas finas de aço. Para fabricantes de estruturas metálicas e operações de soldagem que produzem grandes volumes de conjuntos de chapas metálicas, o investimento inicial em equipamentos de soldagem por pontos gera retornos por meio da redução dos tempos de ciclo e dos custos com mão de obra.

Soldagem a Arco de Plasma

A soldagem a arco de plasma (PAW) preenche a lacuna entre a soldagem TIG e a soldagem a laser. Como na TIG, utiliza um eletrodo de tungstênio, mas o arco é estrangulado através de um pequeno orifício que gera um jato de plasma de alta velocidade. Essa concentração proporciona excelente precisão com velocidades de deslocamento superiores às da soldagem TIG convencional.

A corrente ajustável torna a soldagem a arco de plasma versátil para diferentes espessuras de material. Para chapas metálicas muito finas, o processo oferece controle refinado com baixo risco de distorção — o que o torna valioso na fabricação aeroespacial, eletrônica e de dispositivos médicos, onde a precisão é imprescindível.

• Vantagens: Alta precisão, mais rápida que a TIG, excelente para materiais finos, baixa demanda de energia, acabamento limpo
• Limitações: Mais cara que a soldagem MIG ou TIG, exige equipamentos especializados e treinamento específico, faixa de aplicação mais restrita do que outros processos

A tabela abaixo fornece uma comparação rápida desses métodos de fabricação e soldagem de metais para auxiliar na sua seleção:

Método de Soldagem	Melhores Aplicações	Velocidade	Precisão	Custo por solda
MIG (GMAW)	Aço carbono, componentes estruturais, carcaças	Alto	Médio	Baixa
TIG (GTAW)	Alumínio, aço inoxidável, juntas visíveis, materiais finos	Baixa	Alto	Médio-Alto
Laser	Componentes de precisão, automação, chapas finas	Muito elevado	Muito elevado	Alto (equipamento), Baixo (por unidade em volume)
Soldadura por ponto	Painéis automotivos, eletrodomésticos, produção em massa	Muito elevado	Médio	Muito baixo em volume
Arco de Plasma	Aeroespacial, eletrônica, dispositivos médicos	Médio-Alto	Alto	Médio-Alto

Selecionar o método de soldagem adequado representa apenas metade da equação. Até mesmo a melhor técnica falhará se as juntas não forem projetadas e preparadas corretamente. Compreender os tipos de junta, o preparo das bordas e as tolerâncias de encaixe é o que distingue soldas de qualidade profissional das problemáticas.

Requisitos de Projeto e Preparação de Juntas

Você selecionou seu material e escolheu seu método de soldagem — mas é aqui que muitos projetos dão errado. Um projeto inadequado de junta e uma preparação insuficiente causam mais falhas de soldagem do que qualquer outro fator. Seja ao trabalhar com componentes personalizados de chapa cortada ou com grandes conjuntos estruturais, a qualidade da solda final depende fortemente do que ocorre antes mesmo de você acionar o arco.

Tipos de Junta e Quando Usar Cada Um

Compreender os cinco tipos fundamentais de junta ajuda-o a escolher a configuração adequada para a sua aplicação específica. Cada tipo de junta oferece vantagens distintas, conforme os requisitos de carga, o acesso ao material e as considerações estéticas.

Juntas de encosto conectam duas peças de metal alinhadas bordo a bordo no mesmo plano. São ideais quando se necessita de uma superfície nivelada e de máxima resistência ao longo da linha de soldadura. Para chapas finas de metal, as juntas de topo quadradas (sem chanfro nas bordas) funcionam bem quando a penetração total não é crítica. Em materiais mais espessos, pode ser necessário chanfrar as bordas para garantir a fusão completa através da junta.

Juntas de Sobreposição sobrepõem duas peças de metal, criando uma área de contacto mais ampla. Esta configuração é tolerante a pequenas variações no ajuste e funciona excepcionalmente bem em aplicações de soldadura por pontos. As juntas de sobreposição são comuns em operações de corte personalizado de metais, onde painéis precisam ser unidos sem exigir um ajuste preciso das bordas.

Juntas de canto formam ângulos de 90 graus entre duas peças. De acordo com o guia técnico da Approved Sheet Metal, existem configurações de cantos abertos e fechados. Os cantos abertos deixam um espaço no ponto de interseção, enquanto os cantos fechados (também chamados de juntas de encaixe quadrado nos cantos) posicionam as bordas alinhadas entre si. O principal desafio com ambos os tipos é evitar a deformação térmica e a torção — uma consideração crítica para materiais finos.

Juntas em T conectam uma peça perpendicularmente a outra, formando um formato em T quando vistas de frente. Essas juntas aparecem frequentemente em estruturas de suporte e suportes. Soldas de filete em um ou em ambos os lados fornecem a resistência necessária, embora restrições de acesso às vezes limitem a soldagem a apenas um lado.

Juntas de borda unir duas peças paralelas ao longo de suas bordas, normalmente utilizado em conexões com flanges ou ao reforçar conjuntos de chapas metálicas. Embora não seja tão resistente quanto outros tipos de junta sob carregamento de tração, as juntas de borda funcionam bem em aplicações não estruturais e em serviços de corte e dobramento de metais que produzem componentes com flanges.

Preparação da Borda Que Previne Defeitos

A preparação adequada da borda elimina muitos defeitos comuns de soldagem antes mesmo que ocorram. Ignorar ou apressar esta etapa pode resultar em falta de fusão, porosidade e trincas — problemas que exigem retrabalho oneroso ou rejeição da peça.

Segundo a pesquisa técnica da Hobart Brothers, é essencial prestar atenção ao alinhamento (fit-up) e ao projeto da junta para evitar falhas na soldagem. Quando confrontados com condições inadequadas de alinhamento, os soldadores frequentemente compensam criando cordões de solda mais largos para fundir o metal. O risco dessa prática é que a solda resultante possa apresentar uma garganta muito fina, tornando-a fraca e gerando tensões no centro do cordão — uma condição denominada trinca por forma do cordão.

A limpeza é igualmente crítica. Remova todo o óleo, graxa, ferrugem, carepa de laminação e camadas de óxido da zona de soldagem. No caso do alumínio, isso significa romper imediatamente, antes da soldagem, a camada tenaz de óxido. No caso do aço galvanizado, considere remover o revestimento de zinco próximo à junta para evitar porosidade causada pela vaporização do zinco. Operações personalizadas de fabricação de metais que ignoram as etapas de limpeza produzem consistentemente soldas inferiores.

Técnicas de Traçado para Encaixe Preciso

Um traçado preciso garante que os componentes fiquem devidamente alinhados antes do início da soldagem. Três técnicas principais ajudam os fabricantes a obter posicionamento exato:

Desenvolvimento por linhas paralelas funciona melhor em formas cilíndricas e cônicas, nas quais os elementos se estendem paralelamente a um eixo central. Essa técnica é comum ao preparar cortes personalizados de metal para aplicações em dutos e tubulações.

Desenvolvimento por linhas radiais é adequado para componentes cujas linhas partem todas de um único ponto, como cones e peças de transição. Um traçado radial correto evita folgas e sobreposições que comprometem a qualidade da solda.

Triangulação lida com formas complexas que não se encaixam nos métodos paralelo ou radial. Ao dividir superfícies em triângulos, os fabricantes conseguem desenvolver padrões planos precisos que se montam com ajuste adequado.

Processo Passo a Passo de Preparação de Juntas

1. Verificar dimensões: Verifique todas as peças cortadas em comparação com as especificações do projeto. Para juntas de chapas metálicas, mantenha tolerâncias de ajuste de ±0,5 mm para materiais finos e ±1,0 mm para espessuras maiores.
2. Preparar bordas: Chanfre ou biselar as bordas conforme exigido pelo procedimento de soldagem. Uma boa relação profundidade/largura para a cordão de solda resultante é de 5:1 a 2:1.
3. Limpe Completamente: Remova contaminantes de pelo menos 25 mm em cada lado da zona de soldagem, utilizando solventes apropriados, esmerilhamento ou escovamento com arame.
4. Posicionar e alinhar: Utilize marcas de traçado, dispositivos de fixação ou gabaritos para posicionar os componentes com precisão. Verifique o alinhamento em vários pontos ao longo da junta.
5. Estabelecer a folga na raiz: Manter um espaçamento consistente entre as peças — normalmente de 0 a 2 mm para chapas finas, dependendo do método de soldagem e do tipo de junta.
6. Aplicar soldas de fixação: Fixar a montagem com soldas de fixação adequadamente espaçadas, que mantenham o alinhamento sem introduzir calor excessivo. Espaçar as soldas de fixação a cada 50–100 mm em materiais finos.
7. Inspeção final: Verificar as tolerâncias de encaixe e o alinhamento antes de prosseguir para a soldagem completa. Corrigir problemas agora evita defeitos posteriormente.

Mesmo com uma preparação perfeita da junta, chapas finas apresentam um desafio único que compromete muitos projetos: a deformação térmica. As próprias propriedades que tornam os materiais finos fáceis de conformar também os tornam suscetíveis à deformação durante a soldagem — um problema que exige estratégias específicas de prevenção para ser superado.

Prevenção da Deformação Térmica e da Embarração em Materiais Finos

Passe cinco minutos em qualquer oficina de fabricação, e alguém lhe mostrará uma chapa que parecia perfeita até o resfriamento da solda — e então se torceu, transformando-se em uma bagunça deformada. Chapas finas de metal, normalmente com espessura inferior a 3/32 de polegada (2,4 mm), simplesmente não possuem massa suficiente para resistir ao calor da soldagem. Um único cordão bem executado faz com que toda a peça se curve, ondule ou deforme como uma bandeira. Compreender por que isso ocorre — e como evitá-lo — é o que distingue pilhas frustrantes de sucata de projetos bem-sucedidos.

Por que chapas finas se deformam durante a soldagem

A física por trás da distorção na soldagem é simples: aqueça o metal, e ele se expande; resfrie-o rapidamente, e ele se contrai. A zona da solda e a zona afetada pelo calor (ZAC) resfriam-se mais rapidamente do que o restante da chapa, gerando forças de contração que puxam contra o metal mais frio. De acordo com pesquisas sobre distorção na soldagem , placas grossas conseguem absorver e distribuir essa tensão. Chapas finas simplesmente dobram-se como papel.

A zona afetada pelo calor apresenta desafios particulares para aplicações personalizadas de dobramento de chapas metálicas. Como observado por especialistas em soldagem de metais finos, uma grande ZAC (zona afetada pelo calor) gerada durante a soldagem pode enfraquecer o material, causando fragilidade, redução da resistência ou descoloração. Metais finos têm menor tolerância ao calor — simplesmente não há massa suficiente para absorvê-lo e distribuí-lo. A zona quente concentra-se exatamente onde o arco atinge o material, a contração intensifica-se e a chapa não possui rigidez suficiente para resistir.

As tensões residuais agravam o problema. Mesmo após o resfriamento, as tensões internas permanecem presas no painel. Essas tensões podem provocar deformações tardias, trincas em regiões de concentração de tensões ou falhas inesperadas sob carga. Para operações personalizadas de dobramento de metais que exigem dimensões finais precisas, compreender e controlar esses efeitos térmicos é essencial.

Estratégias de Fixação e Aperto

A fixação adequada é sua primeira linha de defesa contra a distorção. Fixadores robustos, barras de apoio de cobre e blocos refrigeradores de alumínio mantêm a chapa perfeitamente plana, ao mesmo tempo que retiram o calor da zona de soldagem. O objetivo é restringir o movimento, fornecendo massa térmica para absorver energia em excesso.

Os dissipadores de calor funcionam conduzindo o calor para longe das áreas críticas antes que ele possa causar expansão. O cobre e o alumínio são excelentes materiais para dissipadores de calor devido à sua alta condutividade térmica. Posicione-os diretamente atrás ou adjacentes à área de soldagem. Um fabricante experiente mantém panos úmidos à mão e os aplica imediatamente no lado oposto após depositar uma cordão de solda — uma técnica simples, mas eficaz, para trabalhos com aço inoxidável.

As barras de apoio desempenham uma dupla função: suportam a poça de solda para evitar perfuração e absorvem o excesso de calor que, de outra forma, deformaria a chapa. Em aplicações de serviço de dobramento de metais, nas quais as dimensões finais são críticas, investir em dispositivos de fixação adequados gera retornos na forma de menor retrabalho e menor taxa de refugo.

• Barras de apoio de cobre: Excelente condutividade térmica retira o calor rapidamente; evita perfuração em materiais finos
• Blocos refrigeradores de alumínio: Alternativa leve que ainda oferece absorção eficaz de calor
• Dispositivos de fixação de aço: Mantêm as peças na posição, mas oferecem menor capacidade de dissipação térmica; utilize-os quando o controle dimensional for mais importante do que a gestão térmica
• Panos úmidos ou pastas refrigerantes: Solução rápida no chão de fábrica para refrigeração localizada; eficaz em aço inoxidável e alumínio

Seqüências de soldagem que minimizam a deformação

A sequência em que você executa suas soldas é tão importante quanto as configurações do seu equipamento. O princípio fundamental: nunca execute um cordão longo contínuo do início ao fim. Em vez disso, distribua o calor pela peça de trabalho para evitar o acúmulo localizado que causa deformação.

Soldagem de Fixação estabelece sua base. Faça pequenas soldas de fixação — aproximadamente pontos de 6 mm — a cada poucos centímetros ao longo da junta antes de iniciar a soldagem completa. Essas soldas de fixação mantêm a geometria da junta no lugar e fornecem pontos de referência que resistem à distorção enquanto você conclui a soldagem.

Soldagem intermitente (ou salteada) evita a concentração de calor ao pular aleatoriamente pela peça de trabalho. Solda um centímetro aqui, pula quatro centímetros, solda outro centímetro em outro local. Essa técnica permite que um ponto esfrie enquanto você trabalha em outro local, distribuindo a tensão térmica por todo o painel, em vez de concentrá-la em uma única área. Para conjuntos personalizados de chapas metálicas dobradas com juntas longas, a soldagem intermitente frequentemente faz a diferença entre o sucesso e o descarte.

Soldagem por etapas regressivas envolve soldar em direção ao seu ponto de partida, em vez de afastar-se dele. Comece cada segmento onde o anterior terminou, mas solda de volta em direção ao início. Essa abordagem contra-intuitiva equilibra as forças de contração e mantém o painel geral mais plano do que a soldagem contínua para frente.

Soldagem balanceada aplica-se a conjuntos com soldas em múltiplos lados. Alterne entre lados opostos para equilibrar as forças de contração — solda um lado, vire a peça, solda o lado oposto, repita. Isso evita a tração cumulativa que entorta os painéis em uma única direção.

• Mantenha os amperes baixos e mova-se rapidamente: Menor entrada total de calor significa menor potencial de distorção
• Utilize soldagem por pulsação, quando disponível: Fornece calor em rajadas controladas, com períodos de resfriamento entre os pulsos
• Faça várias passagens leves em vez de uma única passagem pesada: Permite o resfriamento entre as passagens e reduz as temperaturas máximas
• Solda vertical descendente em materiais finos: Cria penetração adequada com menor amperagem, material de adição e tempo

Métodos de Endireitamento Pós-Soldagem

Apesar dos melhores esforços, alguma distorção ainda pode ocorrer. Felizmente, diversas técnicas de correção podem restaurar a planicidade sem comprometer a integridade da solda.

O endireitamento mecânico com martelo e contraforma continua sendo a abordagem mais comum. Conforme descrito no guia de fabricação da Miller Welds, aplique uma camada-guia (tinta em spray ou Dykem), lixe a superfície com uma bloco de lixa e o revestimento permanecerá nas áreas baixas — indicando exatamente onde é necessário alongamento. O trabalho com martelo alonga as áreas encolhidas de volta às suas dimensões corretas.

Martelos de planificação funcionam de forma eficiente em áreas maiores, onde o martelo manual e a contraforma se tornam impraticáveis. Os golpes rápidos e controlados alongam o metal de maneira uniforme, sem a fadiga associada à martelação manual.

Endireitamento por calor — aplicação de calor controlado no lado oposto à deformação — pode puxar painéis empenados de volta ao alinhamento. No entanto, essa técnica exige experiência para evitar a criação de novos problemas. A soldagem TIG produz soldas mais maleáveis, que respondem melhor ao alongamento pós-soldagem e têm menor probabilidade de rachar durante a correção.

Em ambientes produtivos, compreender quais correções pós-soldagem seu processo normalmente exige ajuda a otimizar tanto os parâmetros de soldagem quanto o fluxo de trabalho de endireitamento. Prevenir a deformação é sempre preferível a corrigi-la, mas conhecer suas opções de correção garante que pequenas deformações não se transformem em sucata cara.

Com as técnicas de prevenção de deformação em seu arsenal, a próxima consideração é garantir que suas soldas atendam aos padrões de qualidade. Compreender os métodos de inspeção e os requisitos de certificação ajuda-o a verificar se seu trabalho desempenha conforme projetado.

Padrões de Qualidade e Métodos de Inspeção

Você evitou a distorção, preparou perfeitamente suas juntas e executou uma solda que parece sólida. Mas como comprovar, de fato, que ela atende às especificações? Seja você proprietário de uma oficina de fabricação personalizada ou responsável pela qualidade em serviços industriais de fabricação metálica, compreender as normas de qualidade de soldagem é o que distingue um trabalho profissional de uma simples suposição. As normas que você adota e os métodos de inspeção que emprega determinam se suas soldas serão aprovadas em auditorias de clientes, em requisitos regulatórios e em testes reais de desempenho.

Normas AWS e ISO que Importam

Dois principais sistemas normativos regem a qualidade da soldagem em todo o mundo: as normas da American Welding Society (AWS) e as normas da International Organization for Standardization (ISO). Qual delas se aplica ao seu projeto depende, em grande parte, da localização geográfica e dos requisitos do setor.

De acordo com a comparação de padrões da Seather Technology, os padrões da AWS predominam nos Estados Unidos, enquanto os padrões ISO se aplicam a projetos globais e clientes internacionais. Muitas oficinas de fabricação de chapas metálicas que trabalham com clientes multinacionais precisam ter familiaridade com ambos os sistemas.

AWS D1.1 é o documento fundamental para a soldagem de estruturas de aço. Abrange requisitos de projeto, inspeção e qualificação para edifícios, pontes e fabricação pesada. O padrão especifica perfis de solda aceitáveis, defeitos permitidos e requisitos de ensaio que os inspetores utilizam para avaliar a qualidade do trabalho em chapas metálicas e soldagem.

ISO 9606-1 concentra-se na qualificação de soldadores, em vez de no projeto estrutural. Este padrão descreve os procedimentos de certificação, os métodos de ensaio e os períodos de validade para soldadores que atuam em projetos gerais de fabricação. Quando os clientes exigem conformidade com a ISO, normalmente estão preocupados em garantir que seus soldadores tenham demonstrado suas competências por meio de ensaios padronizados.

Uma diferença crítica afeta a forma como você lê desenhos: a AWS utiliza uma única linha de referência para a maioria dos símbolos de soldagem, enquanto a ISO acrescenta uma linha tracejada indicando soldas no lado oposto. Essa distinção, aparentemente pequena, pode causar erros significativos se você estiver acostumado a um sistema e encontrar o outro. Da mesma forma, a AWS mede o tamanho das soldas em ângulo pelo comprimento das pernas, enquanto a ISO mede a espessura da garganta — utilizar a medição incorreta pode resultar em soldas subdimensionadas ou sobredimensionadas.

Ao aprender as diferenças entre a AWS e a ISO, você consegue ler desenhos da maneira correta. Isso ajuda a evitar erros e mantém seus projetos em andamento sem interrupções.

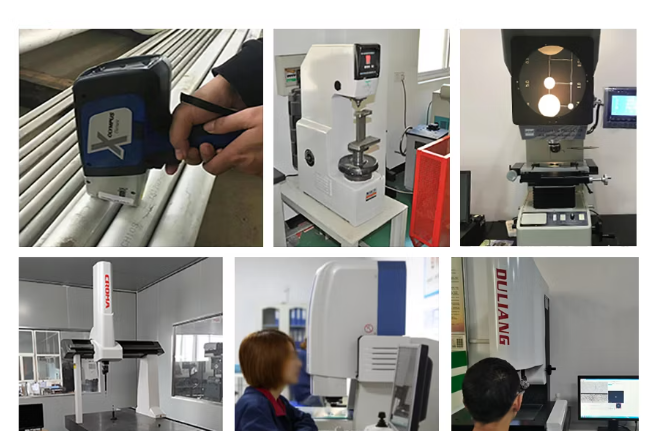

Critérios de Inspeção Visual e Dimensional

Os ensaios visuais (VT) continuam sendo o primeiro e o método de inspeção mais fundamental para a fabricação personalizada de metais de qualidade. Um inspetor treinado examina as soldas em busca de defeitos superficiais, incluindo trincas, porosidade, rebaixamento, fusão incompleta e perfil inadequado da cordão de solda. Não é necessário nenhum equipamento especial além de boa iluminação e, possivelmente, ampliação para exame detalhado.

Os critérios de inspeção visual normalmente abordam:

• Perfil da solda: Convexidade ou concavidade adequadas dentro dos limites especificados; sem reforço excessivo
• Porosidade superficial: Tamanho máximo aceitável dos poros e sua distribuição
• Subcorte: Limites de profundidade com base na espessura do material e na aplicação
• Rachaduras: Geralmente, tolerância zero para qualquer trinca visível
• Salpicos: Requisitos de remoção com base na aplicação e nas especificações de acabamento

A verificação dimensional garante que as soldas atendam às especificações de tamanho e que os conjuntos estejam de acordo com as tolerâncias de projeto. Os inspetores utilizam gabaritos de soldagem para medir o comprimento das pernas, a espessura da garganta e a altura do reforço. Para oficinas de fabricação de chapas metálicas que produzem conjuntos de precisão, a exatidão dimensional frequentemente tem tanta importância quanto a integridade estrutural.

A documentação adequada apoia ambos os métodos de inspeção. Mantenha registros dos resultados das inspeções, das qualificações dos soldadores e de quaisquer ações corretivas adotadas. Essa documentação revela-se inestimável durante auditorias realizadas pelos clientes e auxilia na identificação de problemas recorrentes que exigem melhorias no processo.

Requisitos de Certificação para Garantia da Qualidade

A certificação profissional estabelece credibilidade tanto para soldadores individuais quanto para instalações de fabricação. Os requisitos de certificação variam conforme a norma aplicável, o setor industrial e as especificações do cliente.

Para conformidade com a norma AWS D1.1, os soldadores devem aprovar testes de qualificação que demonstrem sua capacidade de executar soldas aceitáveis utilizando processos, posições e materiais específicos. De acordo com a documentação de referência, a AWS exige comprovação de atividade de soldagem a cada seis meses para manter a certificação. Caso um soldador interrompa a prática do processo certificado por mais de seis meses, torna-se necessária uma nova qualificação por meio de testes.

A certificação ISO 9606-1 normalmente permanece válida por três anos, desde que o soldador continue praticando o processo de soldagem certificado. O processo de certificação envolve ensaios realizados por um Organismo Notificado — uma organização aprovada e autorizada a verificar a conformidade com a norma. Algumas certificações ISO aplicam-se apenas a projetos específicos; portanto, verifique sempre se sua documentação abrange o trabalho em questão.

As certificações de oficinas de fabricação vão além das qualificações individuais dos soldadores. Certificações de sistemas de gestão da qualidade, como a ISO 9001, demonstram que uma instalação mantém procedimentos documentados, equipamentos calibrados e processos de melhoria contínua. Certificações específicas do setor, como a IATF 16949 para o setor automotivo ou a AS9100 para o setor aeroespacial, indicam conformidade com os requisitos específicos desse setor, esperados pelos clientes dessas indústrias.

Método de inspeção	Aplicação	Defeitos Detectados	Limitações
Ensaio Visual (EV)	Todos os cordões de solda; inspeção de primeira linha	Trincas superficiais, porosidade, rebaixamento, problemas de perfil, respingos	Apenas defeitos superficiais; exige inspetor treinado
Teste Radiográfico (RT)	Soldas estruturais críticas; requisitos normativos	Porosidade interna, inclusões, fusão incompleta, trincas	Custo elevado; preocupações com segurança radiológica; limitado em materiais finos
Teste ultrassônico (UT)	Seções espessas; ambientes de produção	Descontinuidades internas, falta de fusão, trincas	Exige operador qualificado; menos eficaz em chapas finas de metal
Ensaio de dobragem	Qualificação de soldadores; validação de procedimentos	Problemas de ductilidade, problemas de fusão, defeitos internos	Ensaio destrutivo; apenas em amostras; não é possível testar peças em produção
Verificação Dimensional	Todas as soldas que exigem conformidade dimensional	Soldas com dimensões insuficientes, reforço excessivo, desalinhamento	Medições apenas na superfície; requer calibradores adequados

Métodos de ensaio não destrutivo (END), como o ensaio radiográfico (ER) e o ensaio por ultrassom (EU), detectam defeitos internos invisíveis à inspeção visual. No entanto, esses métodos apresentam limitações práticas para aplicações típicas em chapas metálicas. O ER exige protocolos de segurança radiológica e torna-se menos eficaz em materiais muito finos. O EU funciona melhor em seções mais espessas, onde a propagação das ondas sonoras fornece dados significativos. Para a maioria dos serviços de fabricação personalizada envolvendo chapas metálicas finas, a inspeção visual combinada com a verificação dimensional e ensaios destrutivos periódicos em amostras de soldas oferece uma garantia de qualidade adequada.

Uma vez estabelecidos os padrões de qualidade e os métodos de inspeção, o próximo passo é compreender como esses requisitos variam entre diferentes setores industriais. As aplicações automotiva, aeroespacial, de climatização (HVAC) e eletrônica trazem cada uma especificações únicas que influenciam a seleção de materiais, os métodos de soldagem e as expectativas quanto à certificação.

Aplicações Industriais do Automotivo ao Aeroespacial

Já percebeu como um painel da carroceria de um carro tem uma sensação diferente da pele de uma aeronave ou de um duto de climatização? Isso não se deve apenas à escolha do material, mas sim ao resultado de requisitos de soldagem drasticamente distintos, determinados pelas demandas específicas de cada setor. O que é aprovado na inspeção em um setor pode falhar de forma catastrófica em outro. Compreender essas diferenças específicas de cada indústria ajuda os fabricantes metálicos personalizados a entregar trabalhos que atendam aos rigorosos padrões exigidos pelos clientes.

Requisitos para Componentes Estruturais Automotivos

A indústria automotiva consome mais soldagem de chapas metálicas do que praticamente qualquer outro setor. De acordo com pesquisa da indústria , a carroceria de um carro moderno contém entre 2.000 e 5.000 pontos de solda individuais — cada um crítico para a segurança em colisões, a integridade estrutural e a durabilidade a longo prazo.

A soldagem automotiva exige repetibilidade excepcional em volumes elevados. Painéis de carroceria, componentes do chassi, suportes e estruturas portantes devem atender a tolerâncias rigorosas, enquanto fluem pelas linhas de produção a velocidades medidas em unidades por minuto, não por hora. Esse ambiente favorece a soldagem por resistência por pontos devido à sua velocidade e consistência, embora a soldagem a arco e a soldagem a laser ofereçam maior penetração para componentes estruturais e portantes.

A seleção de materiais em aplicações automotivas envolve cada vez mais aços avançados de alta resistência (AHSS), que oferecem maior resistência com espessura reduzida — apoiando tanto os objetivos de segurança em colisões quanto de redução de peso. As ligas de alumínio são empregadas sempre que a redução de peso e a eficiência energética têm prioridade. Essa abordagem multimaterial influencia diretamente os processos de conformação, união e acabamento ao longo das linhas de produção.

• Materiais Principais: AHSS, aço-macio, ligas de alumínio, aço galvanizado
• Métodos de soldagem dominantes: Soldagem por resistência por pontos, soldagem a laser, MIG para componentes estruturais
• Certificações principais: IATF 16949 (gestão da qualidade automotiva), aprovações específicas de OEM
• Expectativas de Tolerância: ±0,5 mm típico para painéis de carroceria; tolerâncias mais rigorosas para conjuntos críticos à segurança
• Considerações Críticas: Repetibilidade em alta volumetria, validação de desempenho em colisão, união de materiais diversos

Para projetos automotivos que exigem qualidade certificada, fabricantes como Shaoyi (Ningbo) Tecnologia Metal demonstram como a certificação IATF 16949 se traduz em produção confiável. Sua combinação de prototipagem rápida em 5 dias e produção em massa automatizada de chassi, suspensão e componentes estruturais ilustra o nível de capacidade que os fabricantes automotivos (OEMs) esperam de seus parceiros na cadeia de suprimentos.

Normas de Precisão para Aeronáutica e Dispositivos Médicos

Se a soldagem automotiva exige consistência, a soldagem aeroespacial exige perfeição. Segundo normas de engenharia aeroespacial , as margens de erro são extremamente reduzidas, e um único defeito em uma solda pode comprometer missões inteiras ou colocar vidas em risco.

A norma AWS D17.1 constitui o padrão fundamental que rege a soldagem por fusão de componentes aeroespaciais. Publicada pela primeira vez em 1999 pela American Welding Society, esta norma aplica-se globalmente na fabricação de aeronaves, espaçonaves e veículos aéreos não tripulados (UAV). Seus critérios orientam todos os aspectos, desde a qualificação de soldadores e o desenvolvimento de procedimentos de soldagem (WPS) até as classes de inspeção e regras específicas para materiais, como ligas de níquel, titânio e compósitos de alto desempenho.

Os materiais aeroespaciais apresentam desafios únicos em soldagem. O titânio é altamente reativo em altas temperaturas, exigindo proteção por gás inerte para evitar contaminação. As ligas de níquel podem sofrer trincas quentes e segregação durante a soldagem por fusão. A norma AWS D17.1 estabelece procedimentos específicos de preparação pré-soldagem, compatibilidade de materiais de adição e inspeção pós-soldagem para esses metais críticos.

A norma classifica as soldas em classes de inspeção com base na criticidade:

• Classe A: Maior criticidade — estrutura primária, cuja falha é catastrófica; exige ensaios não destrutivos (END) mais rigorosos
• Classe B: Critically moderada – estruturas secundárias; protocolos padrão de inspeção
• Classe C: Critically mais baixa – aplicações não estruturais; inspeção visual pode ser suficiente

A fabricação de dispositivos médicos compartilha as exigências de precisão da indústria aeroespacial, especialmente para dispositivos implantáveis e instrumentos cirúrgicos. Essas aplicações normalmente exigem soldagem TIG pela sua aparência limpa e controle preciso do calor. Empresas terceirizadas de usinagem metálica que atendem clientes do setor médico devem manter documentação minuciosa e frequentemente requerem sistemas de qualidade compatíveis com a FDA, além das certificações tradicionais em soldagem.

• Materiais Principais: Titânio, ligas de níquel (Inconel), aço inoxidável, alumínio
• Métodos de soldagem dominantes: Soldagem TIG, por feixe de elétrons e a laser
• Certificações principais: AWS D17.1, NADCAP, AS9100
• Expectativas de Tolerância: Frequentemente ±0,1 mm ou mais rigoroso para juntas críticas
• Considerações Críticas: Rastreabilidade dos materiais, documentação de qualificação dos soldadores, requisitos de ensaios não destrutivos

Considerações para aplicações em HVAC e invólucros

Os dutos de climatização (HVAC) e os invólucros eletrônicos ocupam diferentes segmentos — exigem fabricação de qualidade sem os preços típicos da indústria aeroespacial. No entanto, essas aplicações ainda requerem atenção cuidadosa à seleção de materiais, ao projeto das juntas e ao acabamento, para garantir desempenho duradouro.

Segundo especialistas em fabricação de invólucros, os invólucros de chapa metálica protegem componentes e fornecem fixação, aterramento e blindagem ambiental. Os formatos típicos incluem chassis em forma de U, suportes em L, caixas tipo concha, unidades para montagem em rack e conjuntos multicompontes com portas e painéis.

A seleção de material para invólucros equilibra requisitos de desempenho e custo:

• Aço laminado a frio: Resistente e economicamente viável para aplicações internas pintadas; exige revestimento para resistência à corrosão
• Aço Galvanizado: Resistência à corrosão embutida e boa aderência da tinta; observar a liberação de fumos de zinco durante a soldagem
• Alumínio: Leve, resistente à corrosão e com boa condutividade térmica; anodizar ou aplicar revestimento em pó para maior durabilidade
• De aço inoxidável: Excelente resistência à corrosão para aplicações em alimentos, médicas ou ao ar livre; custo mais elevado e maior dificuldade de conformação

Os métodos de soldagem para invólucros incluem normalmente a soldagem por pontos para juntas sobrepostas rápidas e com baixa distorção, bem como a soldagem TIG ou MIG para juntas estruturais. Muitas fabricações metálicas personalizadas neste setor utilizam rebites ou cravação para montagens de materiais mistos ou críticas quanto ao acabamento, onde a soldagem comprometeria a aparência.

Os requisitos de blindagem contra EMI/RFI acrescentam outra dimensão à soldagem de invólucros. Manter a continuidade metal-metal ao longo das juntas frequentemente exige juntas condutoras, tratamentos químicos (chem-film) em alumínio ou galvanização em aço. A tinta deve ser mantida afastada dos pontos de aterramento para garantir a continuidade elétrica.

As aplicações de HVAC focam-se em prioridades diferentes — principalmente juntas estanques ao ar e resistência à corrosão em diversas condições ambientais. O aço galvanizado domina este setor, com a soldagem por pontos e a soldagem de costura fornecendo as juntas contínuas necessárias para a integridade dos dutos. As oficinas de metalurgia para contratistas que atendem clientes de HVAC devem compreender os requisitos de fluxo de ar, a acessibilidade para manutenção e a conformidade com os códigos relativos às classificações de resistência ao fogo.

• Normas para invólucros: Classificações NEMA (EUA) ou códigos IP (internacionais) para proteção ambiental
• Códigos de HVAC: Normas SMACNA, códigos locais de construção, classificações de resistência ao fogo
• Tolerâncias Típicas: ±0,5 mm para superfícies críticas de encaixe; tolerâncias mais folgadas para montagens gerais
• Requisitos de acabamento: Pintura em pó, anodização ou revestimento metálico, conforme as necessidades ambientais e estéticas

Esses requisitos específicos do setor se traduzem diretamente em implicações de custo. Projetos aeroespaciais e médicos exigem preços premium para cobrir documentação extensiva, materiais especializados e inspeções rigorosas. Os volumes automotivos reduzem os custos por unidade, mas demandam investimento substancial inicial em automação e sistemas de qualidade. Os trabalhos de HVAC e caixas normalmente oferecem o ponto de entrada mais acessível para fabricantes de metal personalizado que estão desenvolvendo suas capacidades.

Compreender em qual setor seu projeto está inserido — e quais são as expectativas desse setor — ajuda você a elaborar cotações precisas, se preparar adequadamente e entregar um trabalho que atenda às expectativas do cliente. Uma vez esclarecidos os requisitos setoriais, a próxima consideração é entender como esses fatores afetam os custos do seu projeto e quais decisões de projeto podem otimizar seu orçamento de fabricação.

Fatores de Custo e Projeto para Facilidade de Fabricação

Você já selecionou seus materiais, escolheu seu método de soldagem e compreende os requisitos da sua indústria — mas seu orçamento realmente consegue sustentar seu plano? A estimativa de custos na fabricação de chapas metálicas e na soldagem representa um desafio até mesmo para gerentes de projeto experientes, pois as despesas aparentes costumam ser insignificantes comparadas a fatores ocultos. A mão de obra, e não os materiais, normalmente representa a maior parcela dos custos de soldagem. Decisões de projeto tomadas meses antes do início da produção fixam despesas que você não conseguirá recuperar. Compreender essas dinâmicas ajuda-o a elaborar cotações precisas e a identificar oportunidades de otimização antes que elas desapareçam.

Fatores Determinantes dos Custos na Escolha do Método de Soldagem

Um equívoco comum é acreditar que os consumíveis — gás, arame de adição, fluxo, eletrodos — representam o caminho para a redução de custos. De acordo com A análise de custos de soldagem da MATHESON , muitos fabricantes acham mais fácil somar os custos dos consumíveis do que quantificar outras despesas relacionadas à soldagem. No entanto, as reduções de custo decorrentes de economias de mão de obra e melhorias de qualidade são normalmente mais impactantes, mais controláveis e mais sustentáveis.

Pense nisso desta forma: a taxa horária do seu soldador se aplica independentemente de ele estar depositando cordões perfeitos ou removendo defeitos por esmerilhamento e recomeçando. Cada minuto gasto em retrabalho, reposicionamento ou espera para que as peças esfriem representa um custo de mão de obra que não gera nenhum resultado. É por isso que a seleção do método de soldagem deve priorizar a equação de custo total, e não apenas o custo por solda.

Cada processo de soldagem apresenta perfis diferentes de intensidade de trabalho. A soldagem TIG, embora produza resultados excelentes, é lenta e exige operadores qualificados, que recebem salários mais elevados. A soldagem MIG sacrifica alguma precisão em troca de velocidades de deslocamento drasticamente superiores, reduzindo as horas de mão de obra por montagem. Os métodos de soldagem a laser e por resistência exigem investimentos significativos em equipamentos, mas reduzem drasticamente os custos de mão de obra por unidade quando os volumes justificam a aquisição dos equipamentos.

Os requisitos de equipamentos vão além da fonte de energia para soldagem propriamente dita. Considere dispositivos de fixação, equipamentos de posicionamento, sistemas de ventilação e equipamentos de proteção individual. Uma oficina de fabricação sob medida que invista em fixações adequadas pode ter um custo inicial maior, mas recuperará esse investimento por meio da redução de retrabalho e do aumento da produtividade. Os serviços de reparação de metais frequentemente enfrentam cálculos distintos de equipamentos em comparação com fabricantes em série, pois o trabalho de reparação exige flexibilidade em vez de especialização.

Fator de Custo	Soldagem MIG	Soldagem TIG	Soldagem a laser	Soldadura por ponto
Custo Inicial do Equipamento	Baixa-Média	Médio	Alto	Médio-Alto
Intensidade de mão de obra	Médio	Alto	Baixa	Baixa
Nível de Habilidade Necessário	Médio	Alto	Médio	Baixa-Média
Custos com consumíveis	Médio	Médio-Alto	Baixa	Muito Baixo
Velocidade/Throughput	Médio-Alto	Baixa	Muito elevado	Muito elevado
Limpeza pós-soldagem	Médio	Baixa	Muito Baixo	Muito Baixo
Potencial de Automação	Alto	Médio	Muito elevado	Muito elevado

Considerações sobre Volume e Benefícios da Automação

O volume de produção altera fundamentalmente sua estratégia de otimização de custos. O que faz sentido econômico para dez conjuntos difere drasticamente dos cálculos para dez mil unidades.

Trabalhos de baixo volume e protótipos favorecem métodos manuais de soldagem com custos mínimos de preparação. Sua pequena oficina de fabricação metálica pode oferecer preços competitivos em pequenas séries, pois você não está diluindo o custo elevado da automação em poucas unidades. A flexibilidade é mais importante do que o tempo de ciclo quando cada trabalho é diferente. Operações personalizadas de fabricação e reparo prosperam exatamente nesse segmento, pois as habilidades manuais se adaptam a requisitos variados sem necessidade de retrabalho ou reconfiguração de ferramentas.

À medida que os volumes aumentam, o cálculo relativo à automação muda. De acordo com pesquisa de custo de fabricação a soldagem automatizada utiliza máquinas, robôs e sistemas controlados por computador para executar operações de soldagem com precisão e consistência que operadores manuais têm dificuldade em igualar ao longo de ciclos prolongados de produção. La investimento inicial em células robóticas ou dispositivos automatizados é diluído ao longo de milhares de unidades, reduzindo significativamente o custo por peça em comparação com alternativas manuais.

O ponto de equilíbrio varia conforme a aplicação, mas considere os seguintes fatores ao avaliar a automação:

• Requisitos de consistência: Robôs não ficam cansados, distraídos nem alteram sua técnica à medida que os turnos avançam
• Disponibilidade de mão de obra: Soldadores qualificados tornam-se cada vez mais difíceis de contratar e reter; a automação reduz essa dependência
• Custos de qualidade: Sistemas automatizados geram menos defeitos, reduzindo despesas com refugos e retrabalho
• Necessidades de produtividade: Quando a demanda ultrapassa a capacidade manual, a automação pode ser o único caminho viável para o crescimento

Muitas empresas descobrem que uma abordagem híbrida funciona melhor — utilizando soldagem manual para tarefas personalizadas ou complexas, enquanto confiam na automação para a produção em alta escala e repetitiva. Esse equilíbrio garante eficiência de custos sem sacrificar a flexibilidade necessária para atender a diferentes exigências dos clientes.

Decisões de Projeto Que Impactam Seu Orçamento

Eis o que a maioria dos gerentes de projeto deixa passar: no momento em que as peças chegam para soldagem, cerca de 80% dos seus custos de fabricação já estão definidos. As decisões de projeto tomadas durante a engenharia determinam a seleção de materiais, a complexidade das juntas, os requisitos de tolerância e as escolhas de processo que influenciam diretamente as despesas de produção. Essa realidade torna os princípios de Projeto para Fabricabilidade (DFM) essenciais para a otimização de custos.

Segundo as orientações de DFM da Protolabs, dominar as melhores práticas de projeto para fabricação na usinagem de chapas metálicas é uma excelente maneira de reduzir custos e melhorar a qualidade das peças. Um erro cometido nas fases iniciais do processo pode resultar em retrabalho oneroso ou até em falhas potenciais do produto.

Decisões de projeto comuns que aumentam os custos incluem:

• Tolerâncias superdimensionadas: Tolerâncias mais apertadas do que o estritamente necessário para a função aumentam o tempo de inspeção e as taxas de rejeição
• Configurações complexas de juntas: Múltiplas orientações de soldagem que exigem reposicionamento acrescentam custos de mão de obra e de dispositivos de fixação
• Locais de soldagem inacessíveis: Juntas que soldadores ou robôs não conseguem alcançar facilmente exigem soluções criativas (e caras)
• Materiais Mistos: Juntas entre metais dissimilares exigem processos especializados e, muitas vezes, comprometem a qualidade
• Relieves inadequados para dobra: Relieves ausentes ou subdimensionados causam problemas na conformação, exigindo retrabalho ou descarte

Parceiros profissionais de fabricação oferecem suporte em DFM (Design for Manufacturability) exatamente porque identificar esses problemas precocemente evita correções dispendiosas posteriormente. Por exemplo, fabricantes como Shaoyi (Ningbo) Tecnologia Metal oferecem suporte abrangente de DFM (Design for Manufacturability) juntamente com sua capacidade de prototipagem rápida em 5 dias — permitindo que os clientes validem projetos e identifiquem oportunidades de otimização antes de comprometerem-se com as ferramentas de produção. Seu tempo de resposta para cotações de 12 horas ajuda as equipes de projeto a avaliar alternativas rapidamente, comparando as implicações de custo de diferentes abordagens de projeto, enquanto os cronogramas permanecem flexíveis.

Ao avaliar potenciais parceiros de oficinas especializadas em fabricação metálica sob encomenda, considere como suas capacidades de DFM se alinham à fase do seu projeto:

• Fase inicial de concepção: Parceiros capazes de prototipar rapidamente ajudam-no a iterar projetos antes de fixar as especificações
• Finalização do projeto: A análise de DFM identifica desafios de fabricação enquanto as alterações ainda são de baixo custo
• Transição para Produção: Parceiros com capacidades tanto de prototipagem quanto de produção em volume simplificam a qualificação e reduzem os riscos de transferência entre etapas

A decisão entre fabricação interna e terceirização depende do seu volume, das lacunas de capacidade e das suas prioridades estratégicas. Uma oficina metálica personalizada que lida com diversos projetos internamente desenvolve conhecimento institucional, mas enfrenta desafios relacionados à utilização dos equipamentos. A terceirização para parceiros especializados oferece acesso a capacidades sem necessidade de investimento de capital, mas exige uma gestão cuidadosa dos fornecedores.

Para projetos que exigem tanto a validação de protótipos quanto, eventualmente, a produção em volume, trabalhar com parceiros que abrangem todo esse espectro — desde a prototipagem rápida até a produção em massa automatizada — elimina os riscos de transição que frequentemente introduzem problemas de qualidade e atrasos no cronograma. Compreender o ciclo de vida completo do seu projeto ajuda-o a estruturar parcerias que otimizem o custo total, em vez de apenas os custos individuais de cada fase.

Com os fatores de custo esclarecidos, a consideração final consiste em sintetizar tudo o que você aprendeu em um quadro prático de tomada de decisão. Associar os requisitos específicos do seu projeto à abordagem adequada de fabricação e soldagem exige equilibrar fatores técnicos, restrições de custo e avaliações de capacidade.

Selecionando a Abordagem Certa de Fabricação e Soldagem

Você absorveu uma grande quantidade de informações — seleção de materiais, métodos de soldagem, preparação de juntas, prevenção de distorções, normas de qualidade, requisitos setoriais e fatores de custo. Agora surge a questão prática: como integrar todos esses elementos para o seu projeto específico? A resposta não é uma única abordagem "melhor", mas sim uma avaliação sistemática que alinhe seus requisitos aos métodos e recursos disponíveis.

Associando seu Projeto à Abordagem Adequada

Todo projeto bem-sucedido de fabricação começa com uma avaliação honesta. Antes de selecionar materiais ou métodos, analise estas perguntas fundamentais que orientam todas as decisões subsequentes:

1. Defina seus requisitos funcionais: Quais cargas, ambientes e condições de serviço seu produto final deve suportar? Componentes estruturais de chassi exigem abordagens diferentes das de invólucros decorativos.
2. Identifique suas restrições quanto aos materiais: Sua aplicação exige ligas específicas para resistência à corrosão, metas de peso ou propriedades térmicas? A escolha do material restringe imediatamente suas opções de método de soldagem.
3. Avalie suas expectativas de volume: Você está produzindo protótipos, centenas ou milhares de unidades? O volume determina se a flexibilidade manual ou a consistência automatizada faz mais sentido economicamente.
4. Avalie seus requisitos de tolerância: Com que precisão suas dimensões finais devem ser? Tolerâncias mais apertadas exigem processos mais controlados e aumentam tanto os custos de equipamento quanto os de inspeção.
5. Considere seu cronograma: Seu cronograma permite o desenvolvimento de ferramentas e a otimização de processos, ou você precisa das peças na próxima semana? A urgência muitas vezes favorece métodos manuais, mesmo quando a automação acabaria custando menos a longo prazo.
6. Avalie suas capacidades internas: Você possui os equipamentos, as competências e os sistemas de qualidade necessários para executar o trabalho internamente? Seja honesto quanto às lacunas que exigem, seja investimento adicional, seja terceirização.
7. Calcule suas restrições orçamentárias: Qual é, de fato, o valor que você pode destinar ao desenvolvimento de ferramentas, à mão de obra e à verificação da qualidade? As realidades orçamentárias, às vezes, prevalecem sobre as preferências técnicas.

Analisar esta lista de verificação antes de definir uma abordagem evita mudanças dispendiosas no meio do projeto, que frequentemente comprometem trabalhos de fabricação mal planejados. Um fabricante personalizado que ignora essa avaliação costuma identificar problemas apenas após os materiais já terem sido cortados e os dispositivos de fixação já estarem construídos.

Tecnologias Emergentes que Estão Moldando o Setor

A fabricação de chapas metálicas e a soldagem não estão paradas. De acordo com pesquisa da indústria , o mercado de soldagem robótica foi avaliado em 7,8 bilhões de dólares em 2022 e projeta-se que crescerá a uma TCGA de mais de 10% até 2032. Compreender para onde a indústria se dirige ajuda você a realizar investimentos que permanecem relevantes.

Robôs Colaborativos (Cobots) estão democratizando a automação para pequenos e médios fabricantes. Ao contrário dos robôs industriais tradicionais, que operam em células isoladas, os cobots trabalham com segurança ao lado de operadores humanos, sem exigir alterações extensivas na infraestrutura. Eles são mais fáceis de programar, mais flexíveis e cada vez mais equipados com sensores orientados por IA que se adaptam a cenários complexos de soldagem. Para operações personalizadas de usinagem de metais que anteriormente não justificavam plena automação, os cobots oferecem um ponto de entrada acessível.

Sistemas de soldagem com IA agora otimizam parâmetros em tempo real. Esses sistemas analisam a estabilidade do arco, a profundidade de penetração e o alinhamento das juntas, ajustando-se dinamicamente para garantir resultados consistentes. A visão computacional detecta defeitos durante a soldagem, e não após ela, reduzindo retrabalho. De acordo com a pesquisa, a IA pode prever falhas de equipamentos antes que ocorram e otimizar os parâmetros de soldagem com base no tipo e na espessura do material — capacidades que eram ficção científica há uma década.

Soldagem sem fixações representa outra fronteira. Sistemas avançados de rastreamento de juntas e de visão 3D detectam a geometria das peças e ajustam dinamicamente os trajetos da tocha. Essa tecnologia lida com variações nas dimensões das peças, distorções térmicas e preparação imperfeita das bordas, sem necessidade de fixações personalizadas para cada trabalho. Para operações de fabricação metálica sob medida que lidam com alta variedade e baixo volume, a eliminação dos custos com fixações e do tempo de configuração melhora drasticamente a viabilidade econômica.

Integração da Indústria 4.0 conecta sistemas de soldagem a ecossistemas de manufatura mais amplos. Robôs habilitados para IoT monitoram métricas de desempenho, enviam alertas de manutenção e integram-se a plataformas MES e ERP para um acompanhamento contínuo e sem interrupções da produção. Essa conectividade transforma a soldagem de um processo isolado em um componente inteligente e orientado por dados da manufatura moderna.

Até mesmo a sustentabilidade está remodelando o cenário. Soldadores portáteis alimentados por bateria, soldagem a laser e soldagem por fricção-agitação reduzem o consumo de energia e as emissões, eliminando totalmente alguns consumíveis. Fabricantes que enfrentam regulamentações ambientais ou buscam reduzir custos operacionais cada vez mais preferem essas abordagens ecologicamente conscientes.

Tomando a Decisão entre Desenvolver Internamente ou Terceirizar

Uma das decisões mais importantes que você terá de tomar é se desenvolver capacidades internas de fabricação ou estabelecer parceria com especialistas externos. Nenhuma dessas opções é universalmente correta — a escolha certa depende das suas circunstâncias específicas.

Considere a fabricação interna quando:

• Você possui um volume consistente e previsível que justifica o investimento em equipamentos
• Projetos proprietários exigem proteção contra exposição externa
• A iteração rápida e a integração de engenharia impulsionam sua vantagem competitiva
• Você consegue atrair e reter pessoal técnico qualificado no seu mercado
• O controle de qualidade exige supervisão direta, o que é complicado pela terceirização

Considere a terceirização quando:

• Seus volumes flutuam de forma imprevisível, tornando incerta a utilização dos equipamentos
• Você precisa acessar equipamentos ou processos especializados além de sua competência principal
• Restrições de capital limitam sua capacidade de investir em máquinas e treinamento
• Você está entrando em novos mercados onde não possui expertise consolidada em fabricação
• A velocidade de lançamento no mercado é mais importante do que a otimização de custos unitários a longo prazo

Segundo pesquisas sobre estratégias de fabricação, muitas empresas descobrem que abordagens híbridas funcionam melhor — mantendo as capacidades essenciais internamente, ao mesmo tempo que terceirizam processos especializados ou capacidade excedente. Esse equilíbrio garante eficiência de custos sem sacrificar a flexibilidade necessária para atender às diversas exigências dos clientes.

Ao selecionar parceiros de terceirização para projetos personalizados de conformação de metais, avalie suas certificações de qualidade, capacidades de equipamentos e suporte à engenharia para fabricabilidade (DFM). Um parceiro capaz de desenvolver protótipos rapidamente, iterar com base em feedbacks e escalar para volumes de produção simplifica sua cadeia de suprimentos e reduz os riscos de transição. Busque experiência comprovada no seu setor específico: parceiros automotivos devem possuir a norma IATF 16949, fornecedores aeroespaciais precisam das certificações NADCAP e AS9100, e fabricantes de dispositivos médicos devem contar com sistemas de qualidade compatíveis com os requisitos da FDA.

Olhando para o Futuro

A fabricação e soldagem de chapas metálicas continuam evoluindo com os avanços da tecnologia de manufatura. Os fundamentos abordados ao longo deste artigo — seleção de materiais, adequação do método, preparação das juntas, prevenção de distorções, verificação da qualidade e otimização de custos — permanecem essenciais, independentemente de como a automação e a inteligência artificial transformarem o setor. Dominar esses conceitos básicos posiciona você para adotar eficazmente as novas tecnologias, em vez de perseguir inovações que não atendem às suas necessidades reais.

Seja você uma oficina especializada em fabricação e soldagem sob medida, atendendo clientes locais, ou um fabricante que amplia sua produção global, o sucesso resulta da adequação da sua abordagem às suas necessidades específicas. Utilize os frameworks apresentados aqui para avaliar seus projetos de forma sistemática. Invista em capacidades alinhadas à sua direção estratégica. Estabeleça parcerias com fabricantes cujas competências complementem as suas próprias. E mantenha-se curioso quanto às novas tecnologias que poderão modificar seu cenário competitivo.

As lojas que prosperarão nas próximas décadas serão aquelas que combinarem a artesania tradicional com a tecnologia moderna — compreendendo quando o julgamento humano é essencial e quando a automação proporciona resultados superiores. Esse equilíbrio, mais do que qualquer técnica ou tecnologia isolada, define a excelência na fabricação de chapas metálicas e na soldagem.

Perguntas Frequentes sobre Fabricação de Chapas Metálicas e Soldagem

1. Qual é a diferença entre soldagem, fabricação e trabalho com chapas metálicas?

A fabricação de chapas metálicas é o processo completo de transformação de chapas metálicas planas em componentes funcionais por meio de operações de corte, dobramento e conformação. A soldagem é especificamente a técnica de união que funde peças metálicas utilizando calor e pressão. Embora a fabricação englobe todo o processo de criação, desde o material bruto até o produto acabado, a soldagem constitui um componente crítico dentro desse fluxo de trabalho mais amplo. Um fabricante pode cortar, dobrar e montar várias peças e, em seguida, utilizar a soldagem para unir-nas permanentemente. Nem toda fabricação exige soldagem — algumas montagens empregam fixadores mecânicos, rebites ou colagem adesiva, em vez disso.

2. O que paga mais: soldagem ou fabricação?

Em média, soldadores ganham aproximadamente 22,84 dólares por hora, enquanto fabricantes recebem cerca de 20,98 dólares por hora, segundo dados do setor. No entanto, as taxas de remuneração variam significativamente conforme a localização, o setor industrial, a especialização e o nível de experiência. Soldadores certificados que atuam em áreas especializadas, como aeroespacial, tubulações ou soldagem subaquática, podem obter salários substancialmente mais altos. Fabricantes com habilidades avançadas em programação CNC ou aqueles que gerenciam operações complexas com múltiplos processos também recebem tarifas premium. As oportunidades melhor remuneradas costumam combinar ambos os conjuntos de competências: profissionais capazes de gerenciar fluxos de trabalho completos de fabricação, incluindo soldagem de precisão para aplicações críticas.

3. A fabricação em chapa metálica é uma boa área?

A fabricação de chapas metálicas oferece uma carreira ampla e tecnicamente satisfatória, com diversas oportunidades. O escopo do trabalho varia enormemente conforme as empresas para as quais você trabalha — desde painéis de carrocerias automotivas e componentes aeroespaciais até sistemas de climatização (HVAC) e invólucros para eletrônicos. Após adquirir experiência sólida, as opções se expandem para supervisão, controle de qualidade, programação de máquinas CNC ou até a abertura de sua própria oficina de fabricação personalizada. Essa profissão combina resolução de problemas, trabalho de precisão e resultados tangíveis. Com as tendências atuais de reshoring da manufatura e a escassez de mão de obra qualificada, profissionais especializados em chapas metálicas tornam-se cada vez mais valorizados em múltiplos setores industriais.

4. Qual método de soldagem é o mais adequado para chapas metálicas finas?

A soldagem TIG (GTAW) é geralmente o método preferido para chapas finas com espessura inferior a 1,5 mm, pois oferece controle preciso do calor e produz juntas limpas e esteticamente agradáveis. O eletrodo de tungstênio não consumível permite que os soldadores gerenciem cuidadosamente a entrada de calor, minimizando os riscos de perfuração e deformação. Para produção em grande volume, a soldagem a laser destaca-se em materiais finos devido à sua mínima zona afetada pelo calor e ao potencial de automação. A soldagem MIG pulsada também pode ser utilizada em chapas finas quando a velocidade de produção é essencial, embora exija ajustes cuidadosos dos parâmetros. O princípio fundamental, independentemente do método escolhido: manter a entrada de calor baixa e avançar rapidamente para evitar empenamento.

5. Como evitar o empenamento ao soldar chapas finas?

Prevenir a deformação requer uma abordagem multifacetada que combine o uso adequado de dispositivos de fixação, técnicas de soldagem e gerenciamento térmico. Utilize barras de cobre como suporte traseiro ou blocos refrigeradores de alumínio para absorver o excesso de calor. Empregue a soldagem intermitente (soldas pontuais) em vez de cordões contínuos para distribuir o calor ao longo da peça. Realize soldas de fixação a cada 50–100 mm antes da soldagem completa, a fim de manter a geometria estável. Use sequências de soldagem por retrocesso, nas quais você solda em direção ao ponto inicial. Mantenha a amperagem baixa e a velocidade de deslocamento alta. Considere modos de soldagem por pulsação, que fornecem picos controlados de calor com períodos de resfriamento. Grampos e dispositivos de fixação robustos restringem fisicamente o movimento enquanto o metal esfria.
