Estampagem Personalizada de Chapas Metálicas: Da Matéria-Prima à Peça Acabada Explicada

O que Significa Realmente a Estampagem Personalizada de Chapas Metálicas

Já se perguntou como os fabricantes produzem milhares de componentes metálicos idênticos com precisão quase perfeita? A resposta está na estampagem personalizada de chapas metálicas — um processo de conformação a frio que transforma chapas metálicas planas em peças tridimensionais complexas usando matrizes especializadas e prensas de alta força .

Então, o que é exatamente a estampagem de metais? Em sua essência, a estampagem de metais utiliza prensas mecânicas ou hidráulicas para cortar, dobrar e conformar chapas metálicas em formas precisamente definidas. O processo baseia-se em punções e matrizes acopladas que aplicam uma força controlada para remodelar o material sem adicionar calor. Ao contrário da usinagem CNC, que remove material, ou da fundição, que exige metal fundido, a estampagem redistribui o material por meio de deformação plástica rápida.

A estampagem personalizada de chapas metálicas é um processo de fabricação de precisão que utiliza ferramentas sob medida, seleção específica de materiais e tolerâncias projetadas para produzir componentes metálicos exclusivos, concebidos especificamente para uma determinada aplicação.

De Chapa Plana a Componente de Precisão

Imagine começar com uma simples peça plana de metal e terminar com um suporte complexo, uma carcaça ou um componente estrutural. Essa transformação ocorre em segundos por meio de operações de estampagem cuidadosamente coordenadas.

A jornada do material bruto até a peça metálica estampada acabada segue uma sequência estruturada. Primeiro, a chapa metálica plana ou a bobina alimenta a prensa. Em seguida, matrizes de precisão — que podem pesar centenas ou milhares de quilogramas — fecham-se com enorme força. Nesse instante, as bordas cortantes seccionam o material, enquanto as superfícies de conformação o dobram e moldam na geometria final.

O que torna este processo notável é sua repetibilidade. Uma vez que as ferramentas são otimizadas, a estampagem garante uma consistência excepcional das peças em lotes de produção que variam de milhares a milhões de unidades. As tolerâncias dimensionais típicas variam de ±0,1 mm a ±0,5 mm, com características críticas atingindo uma precisão de ±0,05 mm ao utilizar matrizes de alta qualidade e condições controladas de prensagem.

Por Que a Personalização é Fundamental na Estampagem de Metais

É aqui que as abordagens padronizadas e personalizadas se diferenciam significativamente. A prensagem metálica padronizada utiliza ferramentas prontas para formas genéricas — pense, por exemplo, em arruelas simples ou suportes básicos. Já a estampagem metálica personalizada envolve matrizes projetadas exclusivamente para a sua peça específica.

Essa distinção é relevante por três motivos principais:

• Ferramentas Personalizadas: As matrizes personalizadas são desenvolvidas desde o início para produzir exatamente a geometria solicitada, seja um suporte automotivo complexo ou um componente médico de precisão.
• Seleção Específica de Materiais: A sua aplicação determina o material — aço carbono para resistência, aço inoxidável para resistência à corrosão ou alumínio para redução de peso — e as ferramentas são projetadas em conformidade.
• Tolerâncias Projetadas: As dimensões críticas recebem a precisão que exigem, com a geometria da matriz compensando comportamentos específicos do material, como o retorno elástico.

Diferentemente das peças estampadas em massa, a estampagem personalizada de chapas metálicas atende a requisitos funcionais exclusivos. Essa abordagem revela-se essencial quando o seu componente deve se acoplar com precisão a outras peças, atender a critérios específicos de desempenho ou cumprir certificações setoriais. O investimento inicial em ferramentas personalizadas gera retornos por meio de menores custos unitários em volumes elevados e qualidade consistente ao longo de séries de produção prolongadas.

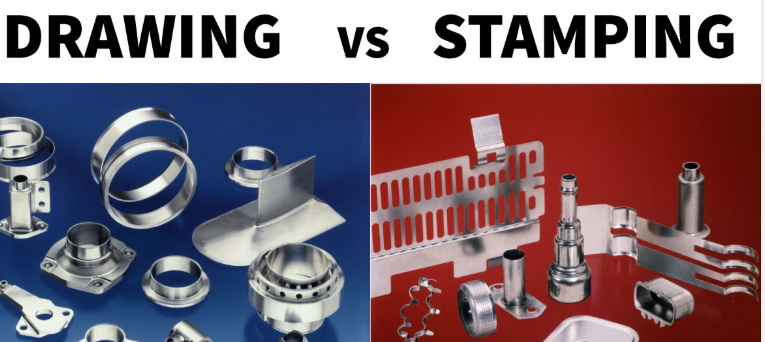

Compreensão dos Três Processos Principais de Estampagem

Agora que você entende o que envolve a estampagem personalizada de chapas metálicas, a próxima pergunta é: qual processo de estampagem se adequa ao seu projeto? Nem todos os métodos de estampagem funcionam igualmente bem para cada peça. O processo de estampagem de chapas metálicas que você escolher afeta diretamente a velocidade de produção, a qualidade da peça e os custos totais.

Três métodos principais dominam a estampagem precisa de metais : estampagem com matriz progressiva, estampagem com matriz de transferência e estampagem por extrusão profunda. Cada um deles se destaca em condições específicas — e escolher o método errado pode resultar em despesas desnecessárias ou em desempenho comprometido da peça. Vamos analisar exatamente quando utilizar cada abordagem.

Estampagem por Matriz Progressiva para Alta Eficiência em Grande Volume

Imagine uma tira contínua de metal fluindo através de múltiplas estações, sendo que cada estação adiciona outra característica à sua peça. Essa é a estampagem com matriz progressiva em ação — e ela é a principal solução empregada em operações de estampagem metálica de alto volume.

Veja como funciona: Uma longa bobina de chapa metálica é alimentada através de um único bloco de matriz contendo múltiplas estações integradas. À medida que a tira avança, cada estação executa uma operação específica — perfuração de furos, dobra de abas, conformação de superfícies ou corte de perfis. As peças estampadas permanecem ligadas à tira até a estação final, que as separa do material portador.

Por que isso é importante para seus lotes de produção? A estampagem com matriz progressiva oferece velocidade excepcional. Segundo o guia de fabricação da Fictiv, prensas de estampagem podem produzir dezenas a centenas de peças idênticas por minuto, mantendo uma consistência dimensional rigorosa ao longo de milhões de ciclos. Para componentes de aço estampados que exigem múltiplas características, este método minimiza a manipulação e maximiza a produtividade.

A estampagem com matriz progressiva funciona melhor quando:

• Os volumes de produção ultrapassam 10.000 peças por ano
• As peças exigem múltiplas características formadas em sequência
• Os componentes são pequenos o suficiente para permanecerem ligados à tira portadora
• Qualidade consistente e repetível é essencial em operações prolongadas

Métodos de Transferência e Estampagem por Profundidade Explicados

O que acontece quando suas peças são muito grandes para matrizes progressivas ou quando você precisa de geometrias em forma de copo? É aí que entram em cena a estampagem com matriz de transferência e a estampagem por profundidade.

Transferência de estampagem

Na estampagem com matriz de transferência, o processo de estampagem metálica começa de forma diferente. A primeira estação corta blanks individuais da peça bruta, e um mecanismo mecânico de transferência move cada blank separadamente pelas estações subsequentes de conformação. Conforme explicado pela Aranda Tooling, essa abordagem utiliza técnicas como dobra, rebordo, perfuração e outras em cada estação, antes de ejetar a peça final conformada.

A estampagem por transferência destaca-se para peças estampadas maiores que não podem permanecer presas à tira portadora. As estações de matriz separadas também melhoram o rendimento do material, pois as chapas podem ser dispostas de forma mais eficiente na folha. No entanto, o processo como um todo opera mais lentamente do que os métodos progressivos, uma vez que as peças individuais se movem independentemente entre as estações.

Estampagem por Embutimento Profundo

Precisa de copos, carcaças ou componentes cilíndricos sem emendas? A estampagem por embutimento profundo cria peças ocas esticando uma chapa plana de metal em uma cavidade da matriz. O punção força o material a fluir radialmente para dentro, formando a característica forma de copo sem emendas ou juntas.

Peças complexas obtidas por embutimento profundo frequentemente exigem múltiplas etapas de embutimento, com controle rigoroso do fluxo do material. Sem a técnica adequada, há risco de rasgamento na base ou de enrugamento nas paredes. Este método de fabricação por estampagem revela-se essencial em aplicações como tanques de combustível automotivos, utensílios de cozinha e invólucros eletrônicos, onde a construção sem emendas é fundamental.

Comparação dos Três Processos de Estampagem

Escolher o processo de estampagem certo depende dos seus requisitos específicos. A comparação a seguir destaca as principais diferenças:

Fator	Estampagem de matriz progressiva	Transferência de estampagem	Estampagem por Embutimento Profundo
Geometria Ideal da Peça	Peças planas de pequeno a médio porte com múltiplas características	Peças maiores que exigem operações de conformação separadas	Componentes em forma de copo, cilíndricos ou ocos
Faixa Típica de Volume	Alto volume (10.000+ unidades anualmente)	Volume médio a alto (5.000+ unidades anualmente)	Volume médio a alto, conforme a complexidade
Capacidade de Complexidade	Múltiplas características em sequência; perfis 2D intrincados	Formas 3D complexas; componentes estruturais de grande porte	Formas ocas contínuas; profundidades variáveis da parede
Investimento Relativo em Ferramental	Custo mais baixo (bloco de matriz integrado único)	Custo mais elevado (vários moldes separados necessários)	Moderado a alto (moldes de estampagem especializados necessários)
Velocidade de produção	Mais Rápida	Moderado	Varia conforme a profundidade da estampagem e o número de estágios

Compreender essas distinções ajuda você a especificar o processo adequado desde o início. No entanto, a seleção do processo é apenas uma parte da equação — o material escolhido influencia tudo, desde a conformabilidade até o desempenho final da peça.

Guia de Seleção de Materiais para Componentes Estampados

Você selecionou o processo de estampagem correto — mas e quanto ao material alimentado nessa prensa? O metal escolhido afeta tudo: como o molde forma sua peça, quais tolerâncias você consegue atingir e como o componente acabado se comporta em serviço . Tomar essa decisão incorretamente resultará em falhas na conformação, desgaste excessivo das ferramentas ou peças que não atendem aos requisitos da aplicação.

Eis a realidade: cada metal se comporta de forma diferente sob as forças de estampagem. Alguns materiais se alongam facilmente, enquanto outros trincam. Alguns apresentam recuperação elástica após a conformação, enquanto outros mantêm sua forma. Compreender essas características ajuda você a associar os materiais às aplicações adequadas — e a evitar surpresas onerosas durante a produção.

Aços-liga e suas características de estampagem

O aço domina a estampagem personalizada de chapas metálicas por um bom motivo: oferece uma combinação incomparável de resistência, conformabilidade e custo-benefício, tornando-o a escolha padrão para aplicações estruturais.

Aço carbono: o material versátil

Quando resistência e acessibilidade são prioridades, o aço carbono atende plenamente a essas exigências. Segundo o guia de seleção de materiais da Talan Products, o aço carbono é amplamente utilizado na estampagem porque combina resistência com excelente conformabilidade. Diferentes graus oferecem propriedades variadas:

• Aço de baixo teor de carbono (1008–1020): Excelente conformabilidade para dobras complexas e estampagens profundas; ideal para suportes, carcaças e componentes estruturais
• Aço de médio teor de carbono (1030–1050): Maior resistência com conformabilidade moderada; adequado para peças sujeitas a cargas que exigem resistência ao desgaste
• Aço de Alta Resistência e Baixa Liga (HSLA): Oferece resistência superior sem acréscimo de peso; frequentemente especificado para aplicações automotivas e em equipamentos pesados

Chapas de aço em espessuras maiores exigem maior tonelagem de prensa e podem necessitar de operações de conformação progressiva para evitar trincas. Para a maioria das aplicações de estampagem, chapas de aço carbono entre a bitola 22 (0,030") e a bitola 10 (0,135") oferecem o equilíbrio ideal entre conformabilidade e desempenho estrutural.

Aço Inoxidável: Resistência à Corrosão Aliada à Durabilidade

Quando sua aplicação exige tanto resistência quanto resistência à corrosão, a chapa de aço inoxidável torna-se essencial. Esse material requer manuseio mais cuidadoso durante as operações de estampagem de aço inoxidável devido à sua maior taxa de encruamento e tendência a garrar contra as superfícies das ferramentas.

• inoxidável 304: A classe mais comum; excelente resistência à corrosão com boa conformabilidade para aplicações de uso geral
• inoxidável 316: Resistência química superior para ambientes marinhos, médicos e de processamento de alimentos
• inoxidável 430: Classe ferrítica magnética que oferece boa resistência à corrosão a um custo menor

Uma consideração crítica de projeto: chapas de aço inoxidável apresentam significativa recuperação elástica após a conformação. De acordo com Guia de Projeto de Estampagem de Metais da ESI , furos em materiais com alta resistência à tração, como ligas de aço inoxidável, devem ter largura mínima duas vezes maior que a espessura do material — o dobro da relação padrão de 1,2x aplicada ao aço carbono. Isso evita a quebra da punção e garante geometria limpa dos furos.

Considerações sobre alumínio e materiais não ferrosos

E se a redução de peso for o fator determinante nos seus requisitos de projeto? Chapas de alumínio oferecem excelente relação resistência-peso, mantendo boa resistência à corrosão sem necessidade de revestimentos.

Ligas de Alumínio para Aplicações Leves

A estampagem de alumínio exige considerações diferentes quanto às ferramentas em comparação com o aço. O material é mais macio, o que reduz o desgaste das ferramentas, mas também é mais propenso a arranhões superficiais e galling.

• alumínio 1100: Altamente conformável, com excelente resistência à corrosão; ideal para estampagem profunda e formas complexas
• alumínio 3003: Resistência moderada com boa usinabilidade; comumente utilizada em aplicações gerais de estampagem
• alumínio 5052: Maior resistência para aplicações estruturais; boa resistência à fadiga em condições de carregamento dinâmico
• alumínio 6061: Tratável termicamente para maior resistência após a conformação; típico em componentes aeroespaciais de precisão

Segundo o guia de materiais da Peterson Manufacturing, o alumínio permite a fabricação de produtos leves que mantêm altos níveis de resistência, além de oferecer condutividade térmica e resistência natural à corrosão.

Cobre, latão e materiais condutores

Os requisitos de condutividade elétrica e térmica apontam para o cobre e suas ligas. Esses materiais são facilmente estampados devido à alta plasticidade, mas sua maleabilidade exige manuseio cuidadoso para evitar danos na superfície.

• Cobre (C110, C101): Condutividade elétrica e térmica superior; essencial para terminais elétricos, barramentos e dissipadores de calor
• Latão (C260, C360): Boa condutividade com usinabilidade aprimorada; amplamente utilizado em ferragens decorativas e contatos elétricos
• Bronze Fosfórico: Excelentes propriedades elásticas com resistência à fadiga; ideal para conectores elétricos e componentes de interruptores

Compreensão da espessura em calibre e dos limites de conformação

A espessura do material influencia diretamente o que pode ser obtido por estampagem. Uma tabela de calibres converte as designações-padrão em dimensões reais — e ajuda a compreender as capacidades de conformação.

Escala	Espessura do aço (polegadas)	Espessura do alumínio (polegadas)	Aplicações típicas
26	0.018	0.016	Blindagens elétricas, invólucros de luminárias
22	0.030	0.025	Suportes, tampas, carcaças eletrônicas
18	0.048	0.040	Suportes estruturais, componentes do chassi
14	0.075	0.064	Suportes reforçados, placas de montagem
10	0.135	0.102	Estruturas metálicas, peças portantes

A maioria das operações de estampagem processa materiais desde a bitola 26 (fina) até a bitola 10 de forma eficiente. Acima da bitola 10, as forças de conformação aumentam substancialmente, podendo exigir prensas hidráulicas ou processos alternativos, como corte a laser combinado com dobramento em prensa de frentes.

Como a Escolha do Material Afeta as Ferramentas e o Desempenho da Peça

A sua seleção de material repercute em todos os aspectos do processo de estampagem. Veja o que muda com base no metal especificado:

• Projeto de ferramentas: Materiais mais duros exigem uma construção de matriz mais robusta, com revestimentos especializados para resistir ao desgaste; materiais mais moles necessitam de superfícies polidas para evitar galling
• Limites de Conformação: Cada material possui um percentual específico de alongamento que determina até que ponto ele se estica antes de romper — fator crítico em estampagens profundas e dobras complexas
• Compensação de Retorno Elástico: Materiais de alta resistência apresentam maior recuperação elástica após a conformação, exigindo ajustes na geometria da matriz para atingir as dimensões finais
• Acabamento Superficial: A dureza do material e os requisitos de revestimento afetam a aparência final e podem determinar operações secundárias de acabamento

A relação entre as propriedades do material e o sucesso da conformação explica por que o Design para Fabricabilidade (DFM) é tão importante em projetos personalizados de estampagem. Compreender essas interações desde cedo evita revisões dispendiosas de ferramentais e atrasos na produção.

Princípios de Projeto que Otimizam o Sucesso da Estampagem

Você já selecionou seu processo de estampagem e o material — mas é aqui que muitos projetos enfrentam dificuldades. Um projeto que parece perfeito no CAD pode se tornar um pesadelo de fabricação assim que atinge a prensa. A solução? Aplicar os princípios de Design para Fabricabilidade (DFM) antes do início do desenvolvimento dos ferramentais.

Pense no DFM como uma ponte entre a intenção de engenharia e a realidade da produção. A chapa metálica não se comporta como blocos sólidos — ela dobra, alonga-se e recupera sua forma de maneira previsível, embora muitas vezes negligenciada. De acordo com A pesquisa de engenharia da EABEL muitos erros de projeto ocorrem porque os engenheiros confiam demais na geometria digital, sem considerar as limitações reais de conformação.

Qual é o benefício de acertar isso? Menos iterações de ferramental, tempos de entrega mais curtos e taxas de sucesso significativamente maiores na primeira peça produzida. Vamos analisar as regras essenciais que distinguem operações de produção contínuas de redesigns onerosos.

Dimensões Críticas e Regras de Espaçamento

Toda peça estampada em chapa metálica deve respeitar certas restrições geométricas. Violar essas regras resultará em recursos deformados, trincas no material ou peças que simplesmente não poderão ser conformadas. Estas são as exigências inegociáveis para o projeto de estampagem em chapa metálica:

Raios de Dobra Mínimos

Imagine dobrar um pedaço de papelão com muita intensidade — a superfície externa trinca ou apresenta fissuração. O metal comporta-se de maneira semelhante. De acordo com as diretrizes DFM da Norck, o raio interno da dobra deve ser, no mínimo, igual à espessura do material. Para uma chapa de 1 mm de espessura, especifique um raio interno mínimo de dobra de 1 mm.

Por que isso é importante para matrizes personalizadas de estampagem de metais? Quando todos os dobramentos compartilham o mesmo raio, os fabricantes utilizam uma única ferramenta para cada dobra — reduzindo o tempo de preparação e seus custos de produção. Materiais mais duros, como o aço inoxidável, frequentemente exigem raios ainda maiores (1,5x a 2x a espessura) para evitar trincas.

Distância do Furo ao Dobramento

Posicione um furo muito próximo à linha de dobramento e observe-o alongar-se em forma de oval durante a conformação. De repente, os fixadores não se encaixam mais e a montagem torna-se impossível. A regra é simples: mantenha os furos a uma distância mínima de 2,5 vezes a espessura do material somada ao raio de dobramento em relação a qualquer local de dobramento.

Por exemplo, com um material de 1,5 mm e um raio de dobramento de 2 mm, os furos devem estar posicionados a pelo menos 5,75 mm da linha de dobramento. Se as restrições de seu layout obrigarem a posicionar elementos mais próximos, considere perfurar os furos após a operação de dobramento, em vez de realizá-los durante a estampagem.

Requisitos de Espaçamento de Recursos

Ranhuras estreitas e recursos próximos uns dos outros criam concentração de calor durante o corte a laser e fraqueza durante a conformação. De acordo com as diretrizes estabelecidas para fabricação de metais, mantenha quaisquer recortes estreitos com largura mínima de, pelo menos, 1,5 vez a espessura do material. Isso evita deformações e garante peças planas e precisas que se montam sem necessidade de força.

Comprimentos Mínimos de Abas

A aba — a porção do metal que é dobrada para cima — precisa ter comprimento suficiente para que a prensa dobradeira ou a matriz possam segurá-la adequadamente. Se for muito curta, o material escorrega, gerando dobras inconsistentes. A diretriz é: faça abas com, no mínimo, quatro vezes a espessura do material. Abas curtas exigem ferramentas personalizadas caras, o que pode dobrar seus custos de produção.

Ao consultar uma tabela de calibres de chapas metálicas, lembre-se de que materiais mais espessos exigem abas proporcionalmente mais longas. Uma peça de aço de calibre 14 (0,075") requer abas mínimas de 0,300", enquanto uma peça de calibre 22 (0,030") necessita apenas de abas de 0,120".

Evitando erros de projeto onerosos

Além das regras dimensionais básicas, diversas decisões de projeto causam problemas recorrentes durante a estampagem. Identificar essas armadilhas precocemente economiza tempo e dinheiro significativos.

Falta de alívio de dobra

Quando dobras se intersectam com bordas ou outros recursos sem alívio, a chapa rasga ou ondula no canto. A solução? Adicione pequenos recortes retangulares ou circulares nas extremidades das linhas de dobra. Segundo especialistas em fabricação de chapas metálicas, isso garante um acabamento limpo e profissional e evita trincas por tensão que provocam falhas em campo.

Ignorar a direção da granulação

A chapa metálica possui uma direção de grão — criada durante a laminação na usina — assim como a madeira. Dobrar paralelamente a esse grão aumenta significativamente o risco de fissuras, especialmente em raios pequenos. Projete suas peças de modo que as dobras ocorram transversalmente ao grão, e não na mesma direção dele. Essa regra "oculta" evita falhas que podem só se manifestar meses após a entrega.

Especificar tolerâncias excessivas

Tratar chapas metálicas estampadas como se fossem peças usinadas por CNC eleva os custos drasticamente. A conformação de chapas metálicas apresenta variações naturais — recuperação elástica (springback), diferenças de espessura do material e desgaste das ferramentas são todos fatores que contribuem para isso. De acordo com pesquisas sobre tolerâncias na manufatura, especificar tolerâncias rigorosas em recursos conformados exige fixações especiais ou operações secundárias de usinagem. Reserve tolerâncias rigorosas apenas para dimensões verdadeiramente críticas e utilize, nos demais casos, tolerâncias realistas baseadas no processo.

Tamanhos de furo não padronizados

Especificar um furo de 5,123 mm obriga os fabricantes a adquirir ferramentas personalizadas. Dimensões padrão — como 5 mm, 6 mm ou equivalentes fracionários — permitem punção em alta velocidade com ferramentas já existentes. O resultado: tempo de entrega mais rápido e menores custos para seu projeto de fabricação metálica.

Lista de Verificação das Melhores Práticas de DFM

Antes de liberar seu projeto para a fabricação de ferramentas, verifique a conformidade com estas diretrizes essenciais:

• Raios de dobra: Igual ou maior que a espessura do material (1,5x–2x para materiais duros)
• Distância entre furo e dobra: Mínimo 2,5 × espessura + raio de dobramento
• Comprimento da Aba: Pelo menos 4 × espessura do material
• Largura do slot: Mínimo 1,5 × espessura do material
• Alívio de dobra: Adicionado em todas as interseções de dobra com a borda
• Orientação do grão: Dobras perpendiculares à direção de laminação, sempre que possível
• Tamanhos dos furos: Diâmetros padrão compatíveis com as ferramentas de punção disponíveis
• Tolerâncias: Tolerâncias padrão para chapas metálicas, exceto para características críticas
• Fator K: Valores corretos inseridos no CAD para garantir padrões planos precisos
• Operações Secundárias: Espessura do revestimento e distorção causada pela soldagem consideradas nos ajustes

O fator K — a razão entre a localização do eixo neutro e a espessura do material — merece atenção especial. De acordo com O guia de projeto em chapa metálica da Geomiq , esse valor normalmente varia entre 0,25 e 0,50, dependendo do material, do ângulo de dobra e do método de conformação. Valores incorretos do fator K no CAD geram padrões planos que não correspondem ao comportamento real, causando erros dimensionais na peça final.

O Estudo de Viabilidade Econômica para o Investimento Inicial no Projeto

Por que gastar tempo extra na análise de DFM antes do início da fabricação das ferramentas? A matemática é convincente. Cada revisão das ferramentas durante o desenvolvimento da matriz acrescenta semanas ao seu cronograma e milhares ao seu orçamento. Peças que não passam na inspeção do primeiro artigo exigem análise de engenharia, modificações na matriz e novas rodadas de amostras.

Compare isso com projetos otimizados desde o início para dobramento e conformação. A construção das ferramentas prossegue sem surpresas. Os primeiros artigos aprovam a inspeção. A produção escala rapidamente até o volume total. O investimento inicial em um projeto adequado de fabricação em chapas metálicas gera retornos ao longo de todo o ciclo de vida do seu produto.

Com seu projeto otimizado para manufaturabilidade, inicia-se a próxima fase crítica: o desenvolvimento das ferramentas personalizadas que transformarão sua geometria projetada na realidade produtiva.

Como as Ferramentas Personalizadas São Projetadas e Fabricadas

O seu projeto está otimizado e pronto para produção — mas eis o que acontece a seguir, algo que a maioria dos fabricantes nunca explica. Antes que uma única peça de aço estampada saia da prensa, alguém precisa construir a matriz de estampagem em metal personalizada que torna tudo isso possível. Esse processo de desenvolvimento de ferramental representa tanto o seu maior investimento inicial quanto a sua maior oportunidade de redução de custos a longo prazo.

Imagine o desenvolvimento da matriz como a construção de uma máquina de fabricação de precisão dentro de outra máquina. Segundo especialistas em ferramental da Jennison Corporation, as matrizes personalizadas são usinadas especificamente para corresponder à geometria da sua peça e conformar o metal à medida que este é alimentado na prensa. Trata-se de equipamento sob encomenda — cada matriz é projetada exclusivamente para atender aos requisitos únicos do seu componente.

Compreender esse processo ajuda você a planejar cronogramas realistas, orçamentar adequadamente e avaliar com eficácia possíveis parceiros de estampagem.

Cronograma de Desenvolvimento da Matriz

Quanto tempo leva, na verdade, a criação de um carimbo personalizado? A resposta depende da complexidade, mas as fases sequenciais permanecem consistentes em todos os projetos. Veja o que ocorre, desde o conceito inicial até a ferramenta pronta para produção:

1. Análise Inicial da Peça (1–2 semanas): Engenheiros analisam a geometria da sua peça, as especificações do material e os requisitos de tolerância. Eles identificam possíveis desafios de conformação e recomendam modificações no projeto que melhorem a capacidade de fabricação, sem comprometer a funcionalidade.
2. Desenvolvimento do Conceito da Matriz (1–2 semanas): A equipe de ferramental define a abordagem ideal de estampagem e prensagem — matriz progressiva, matriz de transferência ou estampagem profunda. Eles determinam o número de estações necessárias, o layout da tira para máxima eficiência de material e a configuração geral da matriz.
3. Projeto Detalhado da Matriz (2–4 semanas): Engenheiros CAD criam modelos 3D abrangentes de todos os componentes da matriz: perfis de punção, blocos de matriz, extratores, guias e elevadores. Esta fase inclui análise por elementos finitos para prever o fluxo do material e a compensação do retorno elástico.
4. Seleção de Aço para Ferramentas (concomitante com o projeto): Com base nas expectativas de volume de produção e no material a ser estampado, os engenheiros especificam os aços para ferramentas adequados. Matrizes de alto volume que estampam aço inoxidável abrasivo exigem graus premium, como D2 ou M2, com revestimentos especializados.
5. Usinagem de Precisão (3–6 semanas): Operações de fresagem CNC, eletroerosão a fio (EDM) e retificação transformam o aço bruto para ferramentas em componentes acabados da matriz. As superfícies críticas recebem tolerâncias dentro de milésimos de polegada para garantir qualidade consistente das peças.
6. Montagem e Ajuste (1–2 semanas): Ferramenteiros qualificados montam a matriz, ajustando cuidadosamente cada componente e verificando o alinhamento. Este trabalho manual exige experiência que nenhuma precisão de CAD pode substituir.
7. Teste e Validação (1–2 semanas): A matriz concluída executa peças de amostra na prensa de produção. Os engenheiros medem os resultados em comparação com as especificações, realizando ajustes finos para otimizar a qualidade das peças e a estabilidade do processo.

Para uma matriz progressiva simples, espere de 8 a 12 semanas entre a aprovação e a validação da ferramenta. Matrizes complexas com múltiplas operações de conformação, tolerâncias rigorosas ou materiais desafiadores podem levar de 12 a 16 semanas ou mais. De acordo com a experiência do setor, as matrizes progressivas são, por definição, mais complexas — incluem múltiplas estações de conformação dispostas em sequência, exigindo mais tempo de projeto, horas de usinagem e alinhamento preciso.

Investimento em Ferramental e Valor de Longo Prazo

É aqui que a economia da estampagem em aço se torna atraente. Sim, o ferramental personalizado exige um investimento inicial significativo — frequentemente milhares ou dezenas de milhares de dólares, dependendo da complexidade. Contudo, esse investimento modifica fundamentalmente sua estrutura de custos em cada lote de produção subsequente.

Considere os números: uma matriz progressiva personalizada pode custar US$ 15.000 para desenvolvimento. Distribuído por 10.000 peças na sua primeira produção, isso representa US$ 1,50 por peça em custos de ferramental. Mas e se forem produzidas 100.000 peças ao longo da vida útil da matriz? Nesse caso, o custo do ferramental cai para US$ 0,15 por peça. Quanto mais componentes estampados com matriz forem produzidos, menor será o custo efetivo do ferramental.

Segundo a análise de custos da Jennison, veja o que um ferramental de qualidade realmente economiza ao longo do tempo:

• Menos peças defeituosas: Matrizes de precisão produzem resultados consistentes, reduzindo as taxas de refugo e a carga de inspeção
• Menos tempo de inatividade: Ferramentais bem construídos resistem à quebra e mantêm o desempenho em ciclos prolongados
• Velocidades de produção mais rápidas: Matrizes otimizadas operam com maior número de golpes por minuto sem degradação da qualidade
• Custos mais baixos por peça: A amortização do investimento em ferramental, somada à produção eficiente, reduz significativamente o custo unitário
• Mínimas operações secundárias: A conformação precisa reduz a necessidade de rebarbação, alinhamento ou correção dimensional

A distinção entre "ferramentas rígidas" e "ferramentas flexíveis" é relevante aqui. Ferramentas rígidas utilizam aço temperado de grau produtivo, projetado para volumes elevados e uso a longo prazo. Ferramentas flexíveis — normalmente em alumínio ou aço menos resistente — têm um custo inicial menor, mas desgastam-se mais rapidamente e podem não manter tolerâncias rigorosas em séries prolongadas. Para peças estampadas em aço destinadas à produção contínua, ferramentas rígidas oferecem melhor relação custo-benefício, apesar do investimento inicial mais elevado.

Capacidades Internas versus Terceirizadas de Fabricação de Ferramentas

Ao avaliar parceiros especializados em matrizes variadas e estampagem, uma pergunta merece atenção cuidadosa: quem realmente projeta e fabrica as ferramentas?

Fabricantes com capacidades internas de projeto e fabricação de matrizes oferecem vantagens distintas. Segundo A análise de manufatura da NetSuite , a produção interna permite que as empresas gerenciem diretamente todas as etapas da fabricação — possibilitando resolução de problemas mais rápida e ajustes imediatos sempre que necessário.

Especificamente para estampagem personalizada, a fabricação interna de ferramentas significa:

• Comunicação mais ágil: Engenheiros de projeto, ferramenteiros e operadores de prensas trabalham na mesma instalação, eliminando atrasos causados pela coordenação entre empresas distintas
• Modificações mais rápidas: Quando ajustes nas matrizes se tornam necessários durante os ensaios ou a produção, as alterações são feitas sem a necessidade de enviar as ferramentas para outro local
• Controle de qualidade superior: A mesma equipe que constrói a matriz também opera a produção, garantindo responsabilidade pelos resultados
• Redução nos Prazos de Entrega: Sem esperar que oficinas externas de ferramentaria encaixem seu projeto em sua agenda

A terceirização de ferramentaria não é, por si só, problemática — muitos excelentes fornecedores de estampagem contratam oficinas especializadas em máquinas de corte de matrizes. No entanto, compreenda o que está sendo trocado: potencialmente menores custos por prazos potencialmente mais longos e cadeias de comunicação mais complexas. Quando surgem problemas durante os ensaios, a resolução exige coordenação entre múltiplas organizações, em vez de uma conversa direta no chão de fábrica.

Para projetos com prazo crítico ou peças que exigem aperfeiçoamento contínuo, as capacidades internas de fabricação de ferramentas reduzem os riscos. De acordo com ferramenteiros experientes, oficinas que projetam e mantêm suas próprias ferramentas podem reparar ou ajustar matrizes sem precisar enviá-las para fora do local — uma flexibilidade valiosa para setores de rápida evolução ou para o desenvolvimento inicial de produtos.

Com o desenvolvimento de ferramentas desmistificado, a próxima pergunta lógica passa a ser: quando a estampagem personalizada faz mais sentido econômico do que outros métodos de fabricação?

Quando a Estampagem Supera Outros Métodos de Fabricação

Você já compreende o processo de estampagem, os materiais envolvidos, os princípios de projeto e o desenvolvimento de ferramentas. Mas aqui está a pergunta que realmente determina se a estampagem personalizada em chapas metálicas é adequada ao seu projeto: quando você deve optar pela estampagem em vez de corte a laser, usinagem CNC ou outros métodos de fabricação metálica?

Essa orientação para tomada de decisões está surpreendentemente ausente na maioria das discussões sobre manufatura. A realidade? Cada processo possui um ponto ideal econômico. Escolha incorretamente, e você pagará demais pela produção em baixo volume ou perderá economias substanciais em escala. Vamos analisar exatamente quando a estampagem é vantajosa — e quando alternativas fazem mais sentido.

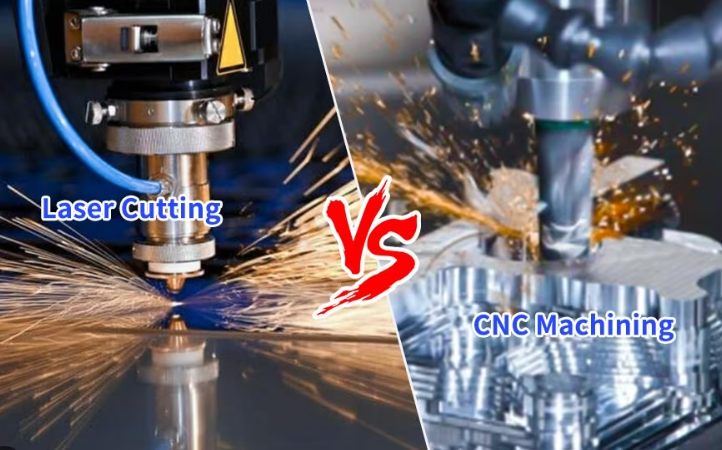

Estampagem versus Corte a Laser e Usinagem CNC

Imagine que você precisa de 500 suportes de precisão. Você deve estampá-los, cortá-los a laser ou usiná-los a partir de barras maciças? A resposta depende de compreender o que cada processo faz melhor.

Corte a Laser: Velocidade e Flexibilidade Sem Necessidade de Ferramental

Uma máquina de corte a laser transforma projetos digitais em peças cortadas em poucas horas — sem necessidade de ferramental personalizado. Segundo a análise de manufatura da The Supplier, o corte a laser é a opção preferível quando se requer velocidade aliada à flexibilidade de projeto. Esse processo destaca-se na fabricação de protótipos, lotes piloto e situações em que alterações de engenharia ocorrem com frequência.

Quando o corte a laser faz sentido?

• Quantidades de produção abaixo de 1.000–3.000 peças (dependendo do tamanho e da complexidade)
• Projetos ainda em evolução devido a alterações de engenharia
• Prazos apertados exigindo entrega em 24–72 horas
• SKUs mistos com baixa repetibilidade

A troca? Os custos por peça permanecem relativamente estáveis, independentemente do volume. Você não observará reduções drásticas de custo em quantidades maiores, pois cada peça exige o mesmo tempo de corte. Para uma operação de corte de metais, os custos são dominados pelo material e pelo tempo de máquina, e não por ferramentas amortizáveis.

Usinagem CNC: Precisão sem dependência de volume

A usinagem CNC começa com um bloco sólido de material e remove tudo o que não faz parte da peça final. De acordo com a análise de custo-benefício da Pengce Metal, a usinagem CNC possui praticamente nenhum custo inicial de ferramental — é possível ir diretamente de um modelo 3D para uma peça acabada.

Essa abordagem subtrativa destaca-se em:

• Geometrias 3D complexas impossíveis de serem conformadas a partir de chapas metálicas
• Tolerâncias rigorosas (±0,001" alcançáveis) em características críticas
• Quantidades de protótipos ou produção em pequeno volume, com menos de 1.000 peças
• Peças que exigem características internas, reentrâncias ou cavidades profundas

A limitação? Os custos por peça permanecem elevados, pois cada componente exige um tempo significativo de máquina. De acordo com a comparação de fabricação da Frigate, a usinagem CNC também gera considerável desperdício de material — transformando matéria-prima cara em cavacos, em vez de peças acabadas.

Onde a Estampagem Supera Ambos os Métodos

A estampagem personalizada em chapas metálicas opera com uma economia fundamentalmente distinta. Sim, você investe na ferramenta inicialmente. Contudo, uma vez que essa matriz esteja pronta, as peças são produzidas em segundos, e não em minutos. Segundo análises do setor, uma prensa de estampagem pode operar centenas de ciclos por minuto, produzindo peças a taxas que o corte a laser e a usinagem CNC simplesmente não conseguem igualar.

Essa vantagem de velocidade se traduz diretamente em vantagem de custo — mas apenas em volumes suficientemente altos. A fabricação em aço por estampagem torna-se economicamente superior quando:

• Os volumes anuais ultrapassam 5.000–10.000 peças
• O projeto é estável e travado para produção
• As peças exigem múltiplas características (furos, dobras, conformações) que a estampagem cria simultaneamente
• A qualidade consistente em grandes volumes é mais importante do que a flexibilidade de projeto

Limites de Volume e Considerações de Ponto de Equilíbrio

É aqui que a decisão se torna matemática. Todo projeto possui um ponto de equilíbrio — o volume no qual os custos unitários menores da estampagem compensam seu investimento inicial mais elevado em ferramental.

Cálculo do Ponto de Equilíbrio

Segundo a análise de custos de fabricação, a fórmula do ponto de equilíbrio é simples:

Quantidade de Ponto de Equilíbrio = Custo do Ferramental ÷ (Custo Unitário de Corte a Laser/Usinagem CNC − Custo Unitário de Estampagem)

Imagine um custo de ferramental de 12.000 USD. O corte a laser produz peças a 8 USD cada, enquanto a estampagem (após o investimento em ferramental) produz-nas a 1,50 USD cada. Seu ponto de equilíbrio: 12.000 ÷ (8 − 1,50) = aproximadamente 1.850 peças.

Abaixo de 1.850 peças, o corte a laser é mais econômico no total. Acima desse limite, cada peça adicional estampada economiza US$ 6,50 em comparação com o corte a laser. Em 10.000 peças, você economizou US$ 65.000 em relação à abordagem com laser — mais de cinco vezes o seu investimento em ferramental.

Fatores que reduzem o ponto de equilíbrio

Várias variáveis deslocam o ponto de equilíbrio em favor da estampagem:

• Pedidos repetidos: O planejamento anual envolvendo múltiplos lançamentos permite amortizar o ferramental mais rapidamente
• Material da Bobina: A operação a partir de bobinas, em vez de chapas discretas, melhora o rendimento do material
• Operações dentro da matriz: A combinação de perfuração, conformação e roscamento elimina processos secundários
• Complexidade da Peça: Múltiplas características que exigiriam operações separadas a laser são executadas simultaneamente na estampagem

Segundo especialistas em sourcing, a abordagem híbrida frequentemente faz sentido: iniciar com corte a laser para validar a montagem e as especificações GD&T, congelar o projeto e, em seguida, migrar para a estampagem quando as quantidades anuais ultrapassarem o ponto de equilíbrio.

Comparação de Métodos de Fabricação

A seleção do processo adequado exige a avaliação simultânea de diversos fatores. Esta comparação resume os principais critérios de decisão:

Fator	Estampagem personalizada de chapas metálicas	Corte a laser	Usinagem CNC	Fundição
Intervalo Ideal de Volume	mais de 5.000 peças anualmente	1–3.000 peças	1–1.000 peças	mais de 1000 peças
Capacidade Geométrica	Formas em chapa metálica, dobras, furos, estampagens rasas	perfis 2D, furos; sem conformação	Formas 3D complexas, recursos internos, reentrâncias	Formas 3D complexas, cavidades internas
Eficiência de Material	Alta (otimização do nesting na bobina)	Boa (nesting na chapa)	Baixa (processo subtrativo gera cavacos)	Alto (forma quase final)
Requisito de ferramentas	Matriz personalizada necessária (US$ 5.000–US$ 100.000+)	Nenhuma (programação a partir de CAD)	Nenhuma (programação a partir de CAD)	Molde personalizado necessário (US$ 10.000–US$ 100.000+)
Trajetória do Custo por Peça	Cai drasticamente com o volume	Relativamente constante, independentemente do volume	Relativamente constante; alto custo por peça	Cai com o volume após a amortização do molde
Prazo de Entrega para as Primeiras Peças	Semanas (necessária construção da ferramenta)	Horas a dias	Dias a semanas	Semanas a meses
Impacto da Alteração de Projeto	Requer modificação da matriz (custosa)	Reprogramação e reencaixe (custo mínimo)	Reprogramação (custo mínimo)	Requer modificação do molde (custoso)

Tomando a Decisão Certa para o Seu Projeto

A decisão entre estampagem e alternativas depende, em última análise, da posição do seu projeto no espectro de volume e estabilidade de projeto.

Escolha o corte a laser quando:

• Você está desenvolvendo protótipos ou realizando produção piloto
• Alterações de engenharia ainda estão ocorrendo
• As quantidades permanecem abaixo de alguns milhares de peças
• Você precisa de peças rapidamente, sem atrasos causados pela fabricação de ferramentas

Escolha a usinagem CNC quando:

• As peças exigem geometrias complexas em 3D que não são possíveis de estampar
• As tolerâncias ultrapassam as capacidades da estampagem
• Os volumes permanecem baixos (abaixo de 1.000 peças)
• O material é muito espesso ou exótico para conformação

Escolha a Estampagem Personalizada de Chapas Metálicas Quando:

• O design está finalizado e estável
• Os volumes anuais ultrapassam 5.000–10.000 peças
• As peças exigem múltiplos recursos formados simultaneamente
• Qualidade consistente e repetibilidade são essenciais
• A redução de custo por peça a longo prazo é a prioridade

Muitos programas bem-sucedidos começam com protótipos a laser ou usinados, validam o projeto e, em seguida, migram para a estampagem em volumes de produção. Segundo especialistas em manufatura, manter a continuidade do fornecedor durante essa transição garante uma transferência tranquila e qualidade consistente das peças.

Compreender quando a estampagem supera alternativas é essencial — mas igualmente importante é saber como diferentes setores aplicam esses princípios às suas exigências técnicas específicas.

Aplicações Industriais e Requisitos Técnicos

Você já viu quando a estampagem supera métodos alternativos—mas o que realmente distingue a estampagem de commodities da fabricação de precisão são os requisitos técnicos específicos do setor. As aplicações automotiva, aeroespacial e médica não exigem apenas componentes metálicos estampados; elas demandam certificações, rastreabilidade dos materiais e sistemas de qualidade que a maioria das oficinas de uso geral não consegue fornecer.

Compreender esses requisitos é fundamental, quer você esteja especificando peças, quer avaliando potenciais fornecedores. Vamos analisar o que cada setor exige, de fato, das operações personalizadas de estampagem de chapas metálicas.

Requisitos e Certificações para Estampagem Automotiva

Quando suas peças estampadas são utilizadas em veículos que transportam passageiros a velocidades elevadas em rodovias, os riscos não poderiam ser maiores. A estampagem metálica automotiva opera dentro de alguns dos quadros de qualidade mais rigorosos da indústria manufatureira—e com boa razão.

IATF 16949: O Padrão de Qualidade Automotiva

Já se perguntou o que diferencia os fornecedores qualificados para o setor automotivo dos demais? De acordo com a visão geral de certificação da Xometry, a IATF 16949 é um sistema de gestão da qualidade especificamente concebido para fabricantes automotivos. Esse framework baseia-se na ISO 9001, mas acrescenta requisitos específicos do setor automotivo para prevenção de defeitos, redução de variações e eliminação de desperdícios em toda a cadeia de suprimentos.

Eis o que a certificação IATF 16949 realmente significa para operações de estampagem automotiva:

• Controles de processo documentados: Toda operação de estampagem segue procedimentos verificados com monitoramento estatístico
• Foco na Prevenção de Defeitos: Sistemas projetados para identificar problemas antes que peças defeituosas cheguem às linhas de montagem
• Melhoria Contínua: Esforços contínuos para reduzir variações e aprimorar a qualidade ao longo das séries de produção
• Gestão da cadeia de suprimentos: Os requisitos são repassados aos fornecedores de níveis inferiores, garantindo consistência em toda a cadeia

A certificação não é opcional para trabalhos automotivos sérios. De acordo com as normas do setor, fornecedores, empreiteiros e clientes OEM frequentemente não colaboram com fabricantes que não possuam o registro IATF 16949. Essa certificação demonstra seu compromisso com a redução de defeitos e a minimização de desperdícios — requisitos indispensáveis para peças estampadas em aço destinadas a aplicações veiculares.

Requisitos Técnicos para Peças Estampadas Automotivas

Além dos sistemas de qualidade, a estampagem automotiva exige capacidades técnicas específicas:

• Processamento de aços de alta resistência: Suportes de chassi e reforços estruturais exigem aços avançados de alta resistência (AHSS) que resistem à conformação, mas garantem desempenho em colisões
• Tolerâncias dimensionais rigorosas: Superfícies de acoplamento e pontos de fixação precisam apresentar consistência dentro de ±0,1 mm para assegurar uma montagem adequada
• Certificações de Material: Relatórios de ensaio de usina que documentem a composição química e as propriedades mecânicas de cada bobina
• Documentação PPAP: Registros do Processo de Aprovação de Peças de Produção (PPAP), comprovando a capacidade antes do início da produção em volume
• Rastreabilidade por lote: Capacidade de rastrear qualquer peça acabada até os lotes específicos de materiais e ciclos de produção

A estampagem em aço inoxidável para terminais elétricos adiciona outra camada: condutividade consistente em cada peça. A variação nas propriedades dos materiais ou nas condições de superfície afeta diretamente o desempenho elétrico em conectores, sensores e módulos de controle.

Considerações para os setores aeroespacial e médico

Se os requisitos automotivos parecem exigentes, a estampagem metálica aeroespacial e a estampagem metálica médica elevam ainda mais os padrões. Vidas dependem de consistência absoluta e rastreabilidade completa.

Aeroespacial: rastreabilidade acima de tudo

Imagine descobrir um componente defeituoso em um motor de aeronave — agora imagine tentar identificar todas as demais aeronaves que contêm peças provenientes desse mesmo lote de material. De acordo com A pesquisa de conformidade da AMFG , a rastreabilidade de peças é absolutamente crítica na produção aeroespacial. Componentes não conformes não representam apenas risco de penalidades — eles colocam em risco vidas humanas quando integrados em aeronaves.

Quais programas aeroespaciais exigem dos fornecedores de estampagem:

• Rastreabilidade completa dos materiais: Capacidade de rastrear cada peça estampada até lotes específicos de tratamento térmico, certificações do laminador e registros de processamento
• Marcação permanente das peças: Marcação por ponta de diamante ou gravação a laser que resista à vida útil integral do componente
• Inspeção da Primeira Peça (FAI): Verificação dimensional abrangente conforme os requisitos da norma AS9102
• Estudos de capacidade de processo: Prova estatística de que os processos permanecem estáveis e capazes ao longo do tempo
• Controles de detritos estranhos (FOD): Ambientes de fabricação limpos que evitem contaminação

Segundo especialistas em conformidade aeroespacial, novas regulamentações concentram-se cada vez mais na visibilidade da cadeia de suprimentos. Muitos fabricantes não possuem visibilidade além de seus fornecedores de nível 1 — uma lacuna que gera riscos para programas aeroespaciais que exigem documentação completa do histórico das peças.

Estampagem para Dispositivos Médicos: Biocompatibilidade e Limpeza

As estampagens metálicas para a indústria médica enfrentam desafios únicos: as peças podem entrar em contato com tecidos humanos, fluidos corporais ou ser implantadas permanentemente no interior dos pacientes. As consequências da contaminação ou da incompatibilidade de materiais vão muito além de recalls de produtos.

De acordo com Orientação da Rimsys sobre biocompatibilidade , a ISO 10993 é a norma internacional para ensaios e determinação da biocompatibilidade de dispositivos médicos. Essa norma, composta por 23 partes, rege desde ensaios de citotoxicidade até estudos de implantação — e aplica-se a qualquer dispositivo que entre em contato com pacientes.

Requisitos principais para estampagem metálica médica incluem:

• Materiais Biocompatíveis: Graus de material documentados, reconhecidos como seguros para contato com tecidos humanos
• Normas de limpeza: Ambientes de fabricação e processos pós-fabricação que eliminem óleos, partículas e contaminantes
• Caracterização química: Compreensão completa da composição do material e dos possíveis extratores
• Gestão de Riscos: Avaliação de riscos compatível com a ISO 14971, abordando os riscos biológicos
• Compatibilidade com esterilização: Materiais e acabamentos superficiais capazes de suportar os métodos de esterilização exigidos

Segundo especialistas em dispositivos médicos, os fabricantes devem considerar os requisitos da norma ISO 10993-1 nas fases iniciais do projeto do produto. A realização antecipada da caracterização química e da avaliação toxicológica garante a biocompatibilidade, ao mesmo tempo que acelera o registro do dispositivo e sua introdução no mercado.

O sistema de classificação de dispositivos médicos leva em conta tanto o tipo de contato (dispositivo de superfície, externo comunicante ou implantável) quanto a duração do contato (contato limitado, prolongado ou permanente). Componentes estampados para instrumentos cirúrgicos estão sujeitos a requisitos diferentes dos dispositivos implantáveis — compreender essa distinção ajuda a especificar os requisitos adequados quanto ao material e ao processo de fabricação.

Comparação de Requisitos do Setor

Selecionar um parceiro de estampagem significa alinhar suas certificações e capacidades às necessidades específicas do seu setor:

Requisito	Automotivo	Aeroespacial	Médico
Padrão Primário de Qualidade	IATF 16949	AS9100	ISO 13485
Rastreabilidade de Materiais	Exigido por lote	Lote térmico + marcação das peças	Documentação Completa
Documentação do processo	Planos de controle, PPAP	Inspeção inicial de peça (FAI) conforme AS9102	Registros Mestres do Dispositivo
Requisitos Especiais	PPAP, estudos de capacidade	Controles de FOD, NADCAP	Biocompatibilidade, limpeza
Frequência de Auditoria	Auditoria anual de acompanhamento	Auditorias anuais + auditorias de clientes	Inspeções anuais + da FDA

Compreender esses requisitos específicos do setor ajuda você a avaliar de forma eficaz possíveis parceiros de estampagem. Um fornecedor certificado para trabalho automotivo pode não dispor de sistemas de rastreabilidade aeroespacial; uma oficina com experiência em peças industriais gerais pode não atender aos padrões de limpeza médicos. Alinhar as capacidades às exigências evita surpresas onerosas durante auditorias de qualificação.

Uma vez esclarecidos os requisitos do setor, a próxima consideração crítica passa a ser compreender o que impulsiona os custos de estampagem — e como suas decisões impactam diretamente os preços.

Compreensão dos Custos de Estampagem e dos Fatores que Influenciam os Preços

Você analisou duas cotações para peças aparentemente idênticas de estampagem de metais de precisão. Um fornecedor cotou US$ 0,75 por peça; outro, US$ 4,50. Seu primeiro instinto? Alguém está ou reduzindo custos de forma inadequada ou inflando as margens. Eis a realidade: ambas as cotações podem ser perfeitamente legítimas.

O processo de fabricação por estampagem de metais envolve variáveis de custo que não são imediatamente evidentes apenas a partir dos desenhos das peças. Compreender o que realmente impulsiona os custos de estampagem ajuda você a interpretar corretamente as cotações, tomar decisões fundamentadas e identificar oportunidades de reduzir despesas sem comprometer a qualidade.

Vamos decifrar os fatores de precificação que distinguem cotações competitivas daquelas superdimensionadas — e também daquelas subdimensionadas, que sinalizam problemas futuros.

Principais Fatores de Custo na Estampagem Personalizada

Todo projeto de estampagem equilibra diversas categorias de custo. Compreender seu impacto relativo ajuda você a concentrar esforços de otimização exatamente onde eles gerarão os maiores retornos.

Ferramental: O Investimento Inicial Predominante

Aqui está o fator que surpreende a maioria dos compradores: as ferramentas representam sua maior despesa inicial — não o material, não a mão de obra, nem o tempo de máquina. De acordo com a análise de custos da Jennison Corporation, matrizes personalizadas são usinadas especificamente para corresponder à geometria da sua peça, e cada uma delas representa um investimento significativo em engenharia e fabricação.

O que influencia os custos das ferramentas?

• Complexidade da matriz: Matrizes simples de corte custam entre USD 5.000 e USD 15.000; matrizes progressivas complexas com múltiplas estações de conformação podem ultrapassar USD 50.000 a USD 100.000
• Número de estações: Cada operação adicional em uma matriz progressiva acrescenta tempo de projeto, horas de usinagem e complexidade de montagem
• Requisitos de tolerância: Matrizes de precisão exigem aços-ferramenta de qualidade superior, usinagem mais precisa e ensaios mais extensivos
• Volume de produção esperado: Volumes maiores justificam a utilização de aços-ferramenta premium, com maior vida útil

De acordo com o guia de preços da Manor Tool, as matrizes fabricadas no exterior frequentemente utilizam aços de qualidade inferior, que desgastam mais rapidamente e produzem peças inconsistentes. As ferramentas nacionais de alta qualidade, garantidas para 1.000.000+ golpes antes da manutenção, oferecem melhor valor a longo prazo, apesar do custo inicial mais elevado.

Material: Composição, Espessura e Volatilidade de Mercado

A sua seleção de material afeta diretamente tanto o preço unitário quanto a estabilidade dos custos a longo prazo. De acordo com análises de custos setoriais, o aço carbono continua sendo, de longe, o material mais econômico para produtos de estampagem em grande volume. Seu baixo preço de aquisição combinado com excelente resistência torna-o a escolha padrão para aplicações sensíveis ao custo.

Fatores que influenciam o custo do material:

• Grau do material básico: O aço inoxidável custa de 3 a 5 vezes mais que o aço carbono; ligas especiais multiplicam ainda mais os custos
• Requisitos de espessura: Materiais mais espessos custam mais por libra e exigem maior tonelagem de prensa
• Largura e fator de forma: Larguras de corte personalizadas ou formas especiais de bobina acrescentam custos de processamento
• Flutuações de mercado: Os preços do aço e do alumínio podem variar 20–30% com base nas condições globais

A maioria dos serviços de estampagem metálica lida com a volatilidade dos materiais por meio de mecanismos de sobretaxa vinculados a índices publicados. Compreender a abordagem do seu fornecedor quanto à precificação dos materiais ajuda-o a elaborar um orçamento adequado e a evitar surpresas.

Volume de Produção: O Grande Equalizador de Custos

É aqui que a economia da estampagem se torna atraente. A ferramenta representa um custo fixo que é dividido por todas as peças produzidas. O cálculo é simples: produzir 1.000 peças faz com que uma matriz de US$ 15.000 acrescente US$ 15 a cada peça; produzir 100.000 peças faz com que essa mesma matriz acrescente apenas US$ 0,15 por peça.

De acordo com Guia de custos da Carsai Precision Parts , os serviços de estampagem metálica tornam-se mais econômicos quando os volumes anuais ultrapassam 10.000+ peças por mês. Abaixo desse limite, processos alternativos, como o corte a laser, podem revelar-se mais econômicos.

Considerações de volume que afetam a precificação:

• Compromissos anuais: Pedidos em aberto com liberações programadas desbloqueiam melhores preços por meio de um planejamento aprimorado dos fornecedores
• Amortização dos custos de preparação: Cada ciclo de produção incorre em custos de preparação, independentemente da quantidade — ciclos maiores diluem essa despesa
• Poder de negociação nas compras de materiais: Volumes maiores permitem compras em grande escala de materiais a preços reduzidos

Como as Escolhas de Projeto Impactam seu Resultado Final

Toda decisão de engenharia repercute nos custos de fabricação. Compreender essas conexões ajuda você a otimizar os projetos antes do início da fabricação das ferramentas — quando alterações custam centavos, e não milhares de reais.

Especificações de Tolerância e Custo

Soa familiar? De acordo com engenheiros experientes em estampagem, as tolerâncias dimensionais solicitadas pelos clientes vêm-se tornando progressivamente mais rigorosas ao longo dos anos. O que antes era ±0,005" é agora ±0,002" e, às vezes, até mesmo ±0,001".

A dura realidade: tolerâncias mais rigorosas equivalem a custos mais elevados. Toda vez que você especifica precisão além das faixas padrão de ±0,005" a ±0,010", está solicitando:

• Ferramentas mais complexas e caras
• Velocidades de produção mais lentas, com inspeções mais frequentes
• Operações secundárias potenciais para correção dimensional
• Taxas mais altas de refugo, à medida que a variação aceitável se reduz

A abordagem inteligente? Especificar tolerâncias rigorosas apenas onde os requisitos funcionais as exigirem. Segundo especialistas em otimização de custos, especificar tolerâncias excessivamente rigorosas frequentemente leva a aumentos de custo desnecessários, sem benefício funcional.

Geometria da peça e complexidade das características

Cada característica adicionada — furos, ranhuras, dobras, detalhes em relevo — aumenta a complexidade da ferramenta e as taxas de desgaste. Segundo especialistas em projeto de matrizes, cada furo, recorte e detalhe em relevo acrescenta outra estação à sua matriz progressiva ou outra operação a ser executada.

Princípios de projeto voltados para o controle de custos:

• Utilizar raios de dobra padrão iguais ou superiores à espessura do material
• Especificar diâmetros de furos comuns compatíveis com as ferramentas de punção disponíveis
• Mantenha um espaçamento adequado entre os elementos para evitar fraqueza da matriz
• Evite cantos internos afiados que aceleram o desgaste da ferramenta

Operações Secundárias

Às vezes, a estampagem sozinha não conclui sua peça. Soldagem, roscamento, inserção de componentes, galvanização ou revestimento acrescentam tanto tempo quanto custo. Segundo especialistas em fabricação por estampagem metálica, combinar operações de forma eficiente durante a estampagem pode reduzir o custo total de processamento.

Roscamento integrado à matriz, instalação de fixadores PEM ou soldagem por resistência incorporadas a matrizes progressivas aumentam a complexidade da ferramenta, mas frequentemente reduzem os custos de manuseio em comparação com operações secundárias separadas.

Avaliação de Cotações e Compreensão das Diferenças de Preço

Ao comparar cotações de serviços de estampagem metálica, concentre-se no custo total entregue, e não apenas no preço unitário. Duas cotações com valores diferentes frequentemente refletem suposições distintas sobre:

• Amortização de ferramentas: A ferramenta é cotada separadamente ou está incluída no preço unitário?
• Custos de configuração: Como são tratadas as configurações para as séries de produção?
• Requisitos de qualidade: Quais inspeções e documentações estão incluídas?
• Operações Secundárias: As operações de acabamento estão incluídas ou cotadas separadamente?
• Frete e embalagem: Quais custos logísticos estão incorporados?

Segundo especialistas da indústria em precificação, preços extremamente baixos frequentemente indicam requisitos mal compreendidos, investimento inadequado em ferramental ou problemas relacionados à capacidade do fornecedor. Elementos ausentes nas propostas — suposições pouco claras sobre tolerâncias, cobranças de configuração omitidas ou referências vagas às especificações — frequentemente resultam em surpresas de custo durante a produção.

O objetivo não é encontrar o preço mais baixo, mas sim compreender o que impulsiona o valor e garantir que as cotações reflitam seus requisitos reais. Com os fatores de custo devidamente compreendidos, o passo final consiste em selecionar o parceiro ideal para estampagem capaz de cumprir os compromissos de qualidade, prazo e preço.

Selecionando o Parceiro Certa de Estampagem para o seu Projeto

Você dominou os fundamentos técnicos — processos de estampagem, seleção de materiais, princípios de DFM (Design for Manufacturability) e fatores de custo. Agora chega a decisão que determinará se todo esse conhecimento se traduzirá em uma produção bem-sucedida: a escolha do seu parceiro especializado em estampagem personalizada de chapas metálicas.

Eis o que distingue relações frustrantes com fornecedores das relações produtivas: uma avaliação minuciosa desde o início. De acordo com o guia de seleção de fornecedores da KY Hardware, escolher o fornecedor certo para estampagem é uma decisão crítica que afeta diretamente a qualidade do seu produto, o cronograma de produção e seu resultado financeiro. O parceiro ideal faz muito mais do que simplesmente produzir peças — ele oferece expertise em engenharia, garante um controle rigoroso de qualidade e atua como uma extensão da sua equipe.

Vamos analisar exatamente quais aspectos avaliar e quais perguntas fazer antes de se comprometer com qualquer fabricante de estampagem metálica.

Capacidades Essenciais a Avaliar

Antes de solicitar orçamentos, você precisa ter clareza sobre quais capacidades realmente importam para o seu projeto. Nem todo estampador atende a todas as aplicações — e capacidades inadequadas levam a problemas de qualidade, atrasos nos prazos e relações tensas.

Faixa de Tonelagem das Prensas e Equipamentos

A lista de equipamentos de um fornecedor é um indicador direto de suas capacidades. Segundo especialistas da indústria de estampagem, o tipo e a tonelagem de suas prensas determinam o tamanho, a espessura e a complexidade das peças que conseguem produzir.

Ao procurar por estampagem metálica perto de mim ou ao avaliar fornecedores distantes, verifique:

• Faixa de tonelagem: A capacidade de suas prensas corresponde aos requisitos da sua peça? Prensas com capacidade insuficiente não conseguem conformar materiais de espessura elevada; prensas com capacidade excessiva desperdiçam recursos na produção de peças pequenas.
• Tamanho da cama: Suas matrizes conseguem acomodar as dimensões da sua peça, além das margens necessárias para a tira?
• Capacidades de velocidade de curso: Velocidades mais altas significam produção mais rápida — mas apenas se os sistemas de qualidade mantiverem a consistência.
• Prensas servo versus prensas mecânicas: As prensas servo oferecem perfis de movimento programáveis para materiais desafiadores.

Manuseio de materiais e experiência

A familiaridade do fornecedor com o seu material especificado é fundamental. De acordo com as melhores práticas do setor, diferentes materiais — aços de alta resistência, alumínio, ligas de cobre e aço inoxidável — comportam-se de maneira distinta em uma matriz. Um fornecedor com ampla experiência no seu material consegue antecipar desafios e otimizar o processo.

Pergunte sobre seus relacionamentos na cadeia de suprimentos. Eles possuem fortes vínculos com laminadores e distribuidores conceituados? Isso garante a disponibilidade do material, preços estáveis e rastreabilidade completa, juntamente com certificações do material.

Certificações e Sistemas de Qualidade

Um sistema robusto de gestão da qualidade (SGQ) é indispensável. Segundo o guia de seleção do Grupo Banner Metals, um SGQ robusto — desde o projeto da peça até a embalagem — é crucial. Procure fornecedores que utilizem tecnologias avançadas, como coleta eletrônica de dados, sensores e automação, para monitorar e manter padrões de qualidade consistentes.

Certificações essenciais a serem verificadas:

• ISO 9001: A certificação de gestão da qualidade de referência que demonstra processos documentados e o compromisso com a melhoria contínua
• IATF 16949: Essencial para aplicações automotivas — confirma a conformidade com os requisitos específicos de qualidade para o setor automotivo
• AS9100: Obrigatória para estampagem aeroespacial, com requisitos adicionais de rastreabilidade e controle de processos
• ISO 13485: Necessária para a fabricação de dispositivos médicos, com padrões de biocompatibilidade e limpeza

Segundo especialistas em qualidade, pergunte sobre seus índices de Peças por Milhão (PPM) internas e externas nos últimos 12 meses. Essa métrica revela o desempenho real em qualidade — não apenas documentos políticos.

Ferramentaria Interna versus Terceirizada

Quem realmente constrói as matrizes? Essa pergunta tem implicações significativas para os prazos de entrega, a velocidade na resolução de problemas e o controle do projeto. Fabricantes com capacidades internas de projeto e construção de matrizes oferecem vantagens consideráveis:

• Comunicação mais ágil entre engenheiros de projeto, ferramenteiros e operadores de prensa
• Modificações mais rápidas nas matrizes, quando ajustes se tornam necessários
• Melhor responsabilização, já que a mesma equipe desenvolve as ferramentas e opera a produção
• Tempos de entrega reduzidos, sem necessidade de aguardar oficinas externas de ferramentas

Capacidades de operações secundárias

Segundo especialistas em cadeia de suprimentos, avalie se você precisa de serviços adicionais, como tratamento térmico, galvanoplastia, desburragem, montagem ou embalagem especializada. Uma empresa especializada em estampagem de metais que ofereça esses serviços de valor agregado internamente ou os gerencie por meio de uma rede confiável pode simplificar significativamente sua cadeia de suprimentos.

Valor do Suporte em Prototipagem e DFM

É aqui que parceiros verdadeiramente capacitados se diferenciam dos simples executores de pedidos: o que ocorre antes do início da fabricação das ferramentas de produção?

Por Que a Experiência em DFM é Importante

Segundo a pesquisa sobre DFM da Xometry, o Projeto para Fabricação (Design for Manufacturing) desempenha um papel fundamental para engenheiros de manufatura e projetistas de produtos. O DFM alinha os objetivos de projeto com as capacidades de fabricação, garantindo que os protótipos sejam inovadores e fabricáveis a um custo e prazo razoáveis já na fase inicial do projeto.

Os melhores fornecedores de estampagem são verdadeiros parceiros que oferecem expertise em engenharia, não apenas capacidade de fabricação. Segundo especialistas em avaliação de fornecedores, seu envolvimento precoce pode gerar economias significativas de custos e um projeto de peça mais robusto.

O que o suporte DFM realmente oferece:

• Redução de iterações de ferramental: Identificar problemas de projeto antes da construção da matriz evita modificações onerosas
• Tempo reduzido para produção: Projetos otimizados avançam sem interrupções do conceito à fase de ensaio e, posteriormente, à produção em volume
• Custo total do projeto reduzido: Investimento inicial em engenharia evita surpresas downstream
• Melhoria no sucesso do primeiro artigo: As peças atendem às especificações sem ciclos extensivos de amostragem

Segundo especialistas em manufatura, o DFM racionaliza o processo de prototipagem, tornando-o mais eficiente e menos propenso a erros. Ao considerar as restrições de fabricação desde cedo, o DFM auxilia no projeto de peças multifuncionais que são mais fáceis de produzir, acelerando, assim, o desenvolvimento.

A Vantagem dos Protótipos de Estampagem em Metal

A prototipagem valida seu projeto antes de você se comprometer com as ferramentas de produção. A pergunta passa a ser: com que rapidez os fornecedores potenciais conseguem entregar peças amostra para testes?

As capacidades de prototipagem rápida são importantes porque:

• Confirmam o encaixe e o funcionamento com componentes acoplados antes do investimento em ferramentas
• Identificam problemas de montagem que modelos CAD podem deixar de detectar
• Permitem testes e aprovação pelo cliente em peças representativas
• Reduzem riscos ao validar suposições antes de um grande compromisso de capital

Ao avaliar serviços de estampagem precisa em metal, pergunte sobre os prazos e métodos de prototipagem. Alguns fornecedores oferecem amostras com ferramentas flexíveis em poucos dias; outros exigem semanas. Esse cronograma impacta diretamente o seu cronograma geral de projeto.

Checklist de Avaliação de Fornecedores

Antes de finalizar sua parceria com o fornecedor de serviços personalizados de estampagem em metal, verifique estes fatores críticos:

Categoria de Avaliação	Perguntas-chave a Fazer	O que procurar
CAPACIDADE TÉCNICA	Qual é a faixa de tonelagem das suas prensas? Em quais materiais vocês possuem especialização?	Equipamento compatível com seus requisitos de peças; ampla experiência com os materiais especificados por você
Sistemas de qualidade	Quais certificações você possui? Qual é seu desempenho atual em PPM?	Certificações relevantes para o seu setor; métricas de qualidade documentadas com tendências de melhoria
Capacidades de Ferramental	Você projeta e fabrica matrizes internamente? Qual é seu prazo típico para ferramental?	Capacidades internas para resposta mais ágil; cronogramas realistas alinhados às necessidades do projeto
Apoio técnico	Você fornece feedback de DFM? Com que rapidez você emite orçamentos e desenvolve protótipos?	Sugestões proativas de otimização de projeto; tempos de resposta rápidos
Capacidade e Entrega	Qual é sua atual taxa de utilização de capacidade? Você oferece programas de estoque?	Capacidade disponível para os seus volumes; opções flexíveis de entrega que atendem às suas necessidades
Comunicação	Quem é meu contato principal? Qual é o seu tempo médio de resposta?	Contatos dedicados com experiência no setor; cultura de comunicação ágil

Segundo especialistas em seleção de fornecedores, uma comunicação confiável é um pilar fundamental da confiança nas relações comerciais business-to-business. Considere os anos de atuação e as taxas de rotatividade dos contatos-chave — uma baixa rotatividade indica estabilidade e expertise, garantindo um serviço consistente e confiável.

Encontrando a Melhor Opção para as Suas Necessidades

Ao procurar empresas de estampagem de metais próximas a mim ou ao avaliar fornecedores globais, lembre-se de que o menor preço raramente representa o melhor custo-benefício. De acordo com orientações do setor, o verdadeiro valor provém de um fornecedor que atue como parceiro estratégico — oferecendo sistemas de qualidade, expertise em engenharia e atendimento ágil, além de preços competitivos.

Para aplicações automotivas que exigem certificação IATF 16949, prototipagem rápida e suporte abrangente de DFM, fabricantes como Shaoyi (Ningbo) Tecnologia Metal demonstram o que um parceiro capacitado em estampagem oferece: prototipagem rápida em 5 dias, sistemas de qualidade certificados pela IATF 16949, retorno de cotações em 12 horas e expertise especializada em componentes de chassi, suspensão e estruturais. Essas capacidades ilustram os critérios de referência pelos quais você deve avaliar qualquer fornecedor potencial.

A decisão final deve basear-se em uma visão holística das capacidades, qualidade, suporte e custo total de propriedade — não apenas no preço unitário. Segundo especialistas em avaliação de fornecedores, a criação de um quadro de pontuação ponderada ajuda a eliminar vieses pessoais e identifica claramente o fornecedor que melhor atende às suas necessidades mais críticas.

Selecionar o fabricante certo de estampagem de metais é um investimento no sucesso do seu produto. Ao realizar uma avaliação minuciosa das capacidades, verificar os sistemas de qualidade e avaliar o suporte de engenharia, você vai além de relações meramente transacionais, avançando rumo a parcerias estratégicas que garantem qualidade consistente, custos competitivos e atendimento ágil ao longo do ciclo de produção.

Perguntas Frequentes sobre Estampagem Personalizada de Chapas Metálicas

1. Qual é a diferença entre estampagem com matriz progressiva e estampagem com matriz de transferência?

A estampagem com matriz progressiva alimenta uma tira contínua de metal através de múltiplas estações integradas dentro de um único bloco de matriz, mantendo as peças ligadas até a separação final. Este método destaca-se na produção em grande volume (10.000+ peças anualmente) de componentes menores. Já a estampagem com matriz de transferência corta inicialmente blanks individuais e, em seguida, os move separadamente por meio de estações distintas de conformação, utilizando mecanismos mecânicos de transferência. Essa abordagem é mais adequada para peças maiores que não podem permanecer ligadas à tira portadora e, normalmente, oferece melhor aproveitamento do material graças a um encaixe mais eficiente dos blanks.

2. Quais materiais são os mais adequados para estampagem de metais?

O aço carbono continua sendo a opção mais econômica para aplicações estruturais, oferecendo excelente conformabilidade e resistência. O aço inoxidável fornece resistência à corrosão para aplicações médicas e de processamento de alimentos, mas exige manuseio cuidadoso devido ao maior retorno elástico. As ligas de alumínio proporcionam soluções leves com boa resistência à corrosão, ideais para redução de peso em aeronáutica e automotiva. O cobre e o latão destacam-se em aplicações elétricas que exigem condutividade. A seleção do material deve levar em conta a conformabilidade, os requisitos da aplicação final, as implicações para as ferramentas e o custo — sendo que a maioria das operações de estampagem processa materiais com espessuras entre 26 gauge e 10 gauge.

3. Quanto custa a ferramenta personalizada para estampagem de metais?

Os custos das matrizes personalizadas de estampagem variam significativamente conforme a complexidade. Matrizes simples de corte geralmente variam entre US$ 5.000 e US$ 15.000, enquanto matrizes progressivas complexas com múltiplas estações de conformação podem ultrapassar US$ 50.000–US$ 100.000. Os principais fatores que influenciam o custo incluem a complexidade da matriz, o número de estações, os requisitos de tolerância e o volume de produção esperado. Contudo, as ferramentas representam um investimento que reduz o custo por peça em volumes elevados: uma matriz de US$ 15.000 acrescenta US$ 15 por peça em 1.000 unidades, mas apenas US$ 0,15 por peça em 100.000 unidades. Ferramentas nacionais de alta qualidade, garantidas para mais de 1.000.000 de golpes, oferecem melhor valor a longo prazo do que alternativas mais baratas.

4. Quando devo optar pela estampagem em vez do corte a laser ou da usinagem CNC?

A estampagem personalizada de chapas metálicas torna-se economicamente vantajosa quando os volumes anuais ultrapassam 5.000–10.000 peças e os projetos já estão finalizados. O corte a laser é a opção preferida para protótipos, produções piloto com menos de 3.000 peças ou quando ocorrem alterações de engenharia com frequência — sem investimento em ferramental, mas com custos fixos por peça. A usinagem CNC é adequada para geometrias 3D complexas, tolerâncias rigorosas ou volumes inferiores a 1.000 peças. O cálculo do ponto de equilíbrio compara o investimento em ferramental com as economias por peça; acima das quantidades de equilíbrio, a estampagem proporciona reduções de custo significativas que aumentam proporcionalmente ao volume.

5. Quais certificações um fornecedor de estampagem metálica deve possuir?

As certificações exigidas dependem do seu setor. A ISO 9001 representa o padrão básico de gestão da qualidade para qualquer fabricante sério. A IATF 16949 é essencial para aplicações automotivas, confirmando a conformidade com os requisitos específicos de qualidade do setor automotivo, incluindo prevenção de defeitos e gestão da cadeia de suprimentos. A AS9100 aplica-se à estampagem aeroespacial, com requisitos adicionais de rastreabilidade. A ISO 13485 rege a fabricação de dispositivos médicos, com normas de biocompatibilidade e limpeza. Além das certificações, avalie o desempenho real de qualidade por meio de métricas PPM (peças por milhão) e pergunte sobre sistemas de rastreabilidade de materiais, capacidades de inspeção e práticas de documentação.
