O que Significa Realmente a Fabricação Personalizada de Chapas Metálicas com Precisão

Quando você ouve o termo " chapas metálicas de precisão personalizadas , "o que lhe vem à mente? Para muitos engenheiros e gerentes de projeto, o conceito soa técnico — e realmente é. No entanto, compreender o que ele significa verdadeiramente pode transformar a forma como você aborda seu próximo projeto de fabricação.

Na sua essência, a fabricação de chapas metálicas com precisão envolve o corte, dobramento e conformação de chapas metálicas planas em componentes acabados com excepcional exatidão. O aspecto "personalizado" significa que essas peças são desenvolvidas especificamente conforme seus requisitos de projeto, em vez de serem retiradas de um catálogo de dimensões padrão. Mas o que realmente diferencia este processo é o nível de controle dimensional que separa peças funcionais de montagens com falha.

Definindo Precisão em Termos de Chapas Metálicas

Então, o que "precisão" realmente significa em termos mensuráveis? Tudo se resume às tolerâncias — as variações permitidas nas dimensões de uma peça que garantem seu encaixe adequado, funcionamento correto e desempenho esperado na aplicação prevista.

A fabricação precisa de chapas metálicas atinge tolerâncias tão rigorosas quanto ±0,001 polegada, utilizando tecnologia avançada de usinagem CNC, ferramentas de medição de ponta e procedimentos meticulosos de controle de qualidade. Essa precisão garante que os componentes se encaixem perfeitamente em sistemas maiores, ao mesmo tempo em que oferecem desempenho confiável e repetível.

Imagine as tolerâncias como um alvo. A fabricação padrão pode atingir um ponto a poucas polegadas do centro. Já a fabricação precisa? Acerta consistentemente dentro de frações de milímetro. Para setores como o automotivo, dispositivos médicos e eletrônica, essa diferença determina se sua montagem funcionará perfeitamente ou será reprovada na inspeção.

As tolerâncias afetam tudo, desde a qualidade das bordas até o posicionamento dos furos e os ângulos de dobra. Uma tolerância típica para chapas metálicas pode ser de mais ou menos dez milésimos de polegada em uma dobra — muito mais flexível do que as tolerâncias de usinagem, mas ainda assim exigindo um controle rigoroso do processo.

O Que Diferencia a Fabricação Sob Encomenda da Produção Padrão

Você pode se perguntar: por que não usar simplesmente componentes prontos? A resposta está nos requisitos específicos da aplicação, que peças padrão simplesmente não conseguem atender.

A fabricação personalizada de metais combina técnicas de precisão com necessidades de projeto únicas para entregar soluções sob medida. Ao contrário da fabricação padrão — que utiliza cortes, dobras e soldagens básicas para peças simples, com tolerâncias relativamente folgadas — o trabalho de precisão emprega métodos avançados, como usinagem CNC, corte a laser e sistemas automatizados de conformação.

Considere estas principais diferenças:

• Flexibilidade de design: Suas peças correspondem exatamente às suas especificações, e não a aproximações provenientes de um catálogo
• Otimização de Materiais: Escolha a liga, a espessura e o acabamento ideais para sua aplicação específica
• Prontidão para integração: Componentes de precisão são montados corretamente na primeira tentativa, eliminando modificações custosas no campo

Esse nível de personalização é mais importante em projetos de usinagem de metais, nos quais os componentes devem se integrar a outros conjuntos de precisão. Quando cada fração de milímetro conta, a fabricação sob medida torna-se essencial, e não opcional.

O Papel das Tolerâncias Apertadas na Manufatura Moderna

Por que as tolerâncias são tão importantes no ambiente atual de manufatura? Porque elas afetam diretamente três resultados críticos: encaixe das peças, eficiência da montagem e confiabilidade a longo prazo do produto.

Componentes de precisão eliminam irregularidades e concentrações de tensão que causam desgaste prematuro ou falha. Quando as peças se encaixam sem necessidade de forçamento ou calços, reduz-se o tempo de montagem e os custos com mão de obra. Quando as dimensões permanecem consistentes entre lotes de produção, seu controle de qualidade torna-se previsível, em vez de reativo.

Setores como equipamentos para redes elétricas, sistemas automotivos e eletrônica impõem padrões rigorosos precisamente porque erros podem levar a falhas de equipamentos, defeitos de produto ou riscos à segurança. Atender a esses requisitos começa com a compreensão das tolerâncias realmente exigidas pela sua aplicação — e não com a adoção automática de especificações excessivamente apertadas, que aumentam os custos sem agregar valor.

Ao longo deste guia, você aprenderá exatamente como especificar tolerâncias, selecionar materiais e projetar peças que otimizem tanto a precisão quanto a relação custo-benefício. Considere este guia sua referência definitiva para navegar pelo mundo dos componentes de precisão — desde o conceito inicial até a produção final.

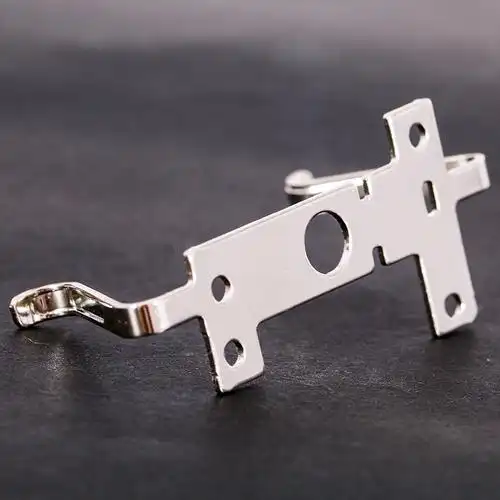

Guia de Seleção de Materiais para Projetos de Chapa Metálica de Precisão

Agora que você entende o que fabricação de precisão realmente significa, aqui está a próxima pergunta crítica: qual material você deve escolher para o seu projeto? A seleção do material não se trata apenas de custo ou disponibilidade — ela afeta diretamente as tolerâncias que você pode atingir, os métodos de conformação que pode utilizar e, em última instância, o desempenho final de suas peças.

Diferentes metais comportam-se de maneira distinta sob as tensões de corte, dobramento e conformação. Alguns apresentam uma recuperação elástica significativa após o dobramento, tornando difíceis as tolerâncias angulares rigorosas. Outros encruam rapidamente, limitando o número de operações de conformação que podem ser realizadas. Compreender essas características ajuda você a tomar decisões informadas que equilibram os requisitos de precisão com a viabilidade prática da fabricação.

Grades de Aço e Suas Características de Precisão

O aço continua sendo o cavalo de batalha da fabricação precisa de chapas metálicas , oferecendo um excelente equilíbrio entre resistência, conformabilidade e custo-benefício. No entanto, nem todos os aços apresentam desempenho igual quando a precisão é essencial.

Aço Doce (Baixo Carbono) como o DC01 contêm teor de carbono muito baixo, tornando-os dúcteis e fáceis de trabalhar. De acordo com as especificações de materiais da Xometry, esse aço pode ser facilmente soldado, brasado e soldado com estanho. Seu comportamento previsível durante a conformação o torna ideal para peças que exigem ângulos de dobra consistentes e tolerâncias dimensionais rigorosas.

Aços estruturais como o S235JR oferecem boa plasticidade, tenacidade e soldabilidade, com limite de escoamento mais baixo, permitindo sua conformação em diversos produtos. Esses materiais são adequados para suportes de precisão, invólucros e componentes estruturais, onde uma resistência moderada se combina com flexibilidade na conformação.

Para aplicações que exigem maior resistência à tração — acima de 630 MPa — aços de médio teor de carbono, como o ST52, oferecem durabilidade excepcional. No entanto, sua maior dureza implica maior recuperação elástica (springback) durante a dobragem, exigindo compensação no ajuste das ferramentas para atingir as dimensões alvo.

Ligas de Alumínio para Peças Leves e de Precisão

Quando a redução de peso é importante, a chapa de alumínio oferece uma alternativa atraente ao aço — tipicamente um terço do peso, com excelente resistência à corrosão. Contudo, a menor resistência à tração do alumínio e suas características distintas de recuperação elástica exigem uma análise cuidadosa.

ligas da série 5000 (como as ligas 5052 e 5083) contêm magnésio como elemento de liga principal, proporcionando excelente resistência à corrosão e boa conformabilidade. A liga 5083 oferece a maior resistência entre as opções de chapas de alumínio não tratáveis termicamente, embora não seja recomendada para temperaturas superiores a 65 °C.

ligas da série 6000 oferecem propriedades tratáveis termicamente com níveis variáveis de resistência:

• Alumínio 6060: Baixa a moderada resistência, muito adequado para conformação a frio — ideal quando são necessivas dobras complexas
• Alumínio 6061: Boas propriedades mecânicas com excelente soldabilidade, comumente extrudado para aplicações de precisão
• Alumínio 6082: Resistência média com excelente condutividade térmica, normalmente conformado por laminação e extrusão

Para máxima relação resistência-peso, ligas da série 7000 como a 7020, combinam zinco e magnésio para atingir resistência excepcional, mantendo-se uma das ligas comerciais mais leves disponíveis. Esses materiais destacam-se em aplicações exigentes que requerem alta tenacidade e resistência à fadiga.

Metais Especiais, Incluindo Aço Inoxidável e Cobre

Determinadas aplicações exigem propriedades específicas de material que o aço ou o alumínio convencionais não conseguem oferecer. É nesse contexto que entram os metais especiais.

Chapa de Aço Inoxidável oferece resistência superior à corrosão graças ao seu teor de cromo. Duas classes predominam na fabricação de precisão:

• inoxidável 304: Uma liga austenítica de cromo-níquel com excelente resistência à corrosão, boa usinabilidade e facilidade de conformação — amplamente utilizada em aplicações alimentares, bebidas e industriais gerais
• aço inoxidável 316: Adiciona molibdênio para melhorar a resistência a ácidos clorídricos e não oxidantes, além de nitrogênio para maior durabilidade — a opção preferida para ambientes marinhos e processamento químico

Ambas as opções de chapas de aço inoxidável possuem condutividade térmica inferior à do aço carbono, o que afeta as velocidades de corte e a gestão térmica durante o processamento a laser.

Ao considerar latão versus bronze para sua aplicação, lembre-se de que o latão (liga cobre-zinco) oferece superior conformabilidade e condutividade elétrica, enquanto o bronze (liga cobre-estanho) fornece melhor resistência ao desgaste. Combinações de chapa de aço-cobre — às vezes chamadas de aço revestido com cobre — proporcionam as propriedades elétricas do cobre com a resistência estrutural do aço.

Material	Faixa de Espessura Típica	Classificação de conformabilidade	Resistência à corrosão	Custo Relativo	Aplicações ideais
Aço Macio (DC01)	0,5mm - 3,0mm	Excelente	Baixa (Requer revestimento)	$	Suportes, carcaças, fabricação geral
Inoxidável 304	0,5 mm - 6,0 mm	Boa	Excelente	$$$	Equipamentos para alimentos, dispositivos médicos, arquitetura
Inoxidável 316	0,5 mm - 6,0 mm	Boa	Superior	$$$$	Marinho, processamento químico, farmacêutico
Alumínio 5052	0,5 mm - 6,0 mm	Excelente	Muito bom	$$	Componentes marinhos, tanques de combustível, vasos de pressão
Alumínio 6061	0,5 mm - 6,0 mm	Boa	Boa	$$	Componentes estruturais, estruturas, peças de máquinas
Cobre	0,3 mm – 3,0 mm	Excelente	Boa	$$$$	Componentes elétricos, trocadores de calor, blindagem contra interferência eletromagnética (EMI)
Bronze	0,3 mm – 3,0 mm	Muito bom	Boa	$$$	Peças decorativas, conectores elétricos, acessórios

Como a escolha do material afeta a precisão alcançável? Todo metal apresenta recuperação elástica — a tendência de retornar parcialmente à sua forma original após a dobragem. Materiais de alta resistência, como o aço inoxidável e as ligas de alumínio da série 7000, apresentam maior recuperação elástica do que o aço-macio ou o cobre, exigindo compensação por sobredobragem para atingir os ângulos-alvo.

Além disso, materiais com maior resistência à tração geralmente produzem bordas de corte mais limpas durante o processamento a laser, mas podem exigir velocidades de avanço mais lentas. Materiais mais macios, como o cobre e o alumínio, são cortados mais rapidamente, mas podem desenvolver rebarbas que exigem acabamento secundário.

A sua seleção de material depende, em última análise, do equilíbrio entre requisitos mecânicos, exposição ambiental, tolerâncias de precisão e restrições orçamentárias. Com essa base nos parâmetros dos materiais, você está pronto para explorar os processos de fabricação que transformam chapas brutas em componentes de precisão.

Processos Nucleares de Fabricação e Suas Capacidades de Precisão

Você selecionou o seu material. Agora surge a questão crítica: qual processo de fabricação irá transformar essa chapa metálica no seu componente acabado ? A resposta depende dos seus requisitos de precisão, da geometria da peça, do volume de produção e das características do material.

Cada método de corte e conformação oferece vantagens — e limitações — distintas. Compreender essas diferenças ajuda-o a especificar o processo adequado para a sua aplicação, a comunicar-se eficazmente com os fabricantes e a otimizar os projetos tanto para precisão quanto para eficiência de custos.

Antes de mergulhar em processos específicos, você precisa compreender um conceito fundamental que afeta toda operação de corte: a largura de corte.

O que é largura de corte? É a largura do material removido durante o corte — essencialmente, a "fenda" criada pela ferramenta ou pelo feixe de corte. Um cortador a laser pode produzir uma largura de corte de 0,004 a 0,015 polegadas, enquanto o corte a plasma gera larguras de corte de 0,150 polegadas ou mais. Por que isso é importante? Porque a largura de corte afeta diretamente as tolerâncias alcançáveis e as dimensões das peças. Se seu projeto não levar em conta a largura de corte, suas peças acabadas terão dimensões menores que o previsto em metade da largura de corte em cada borda.

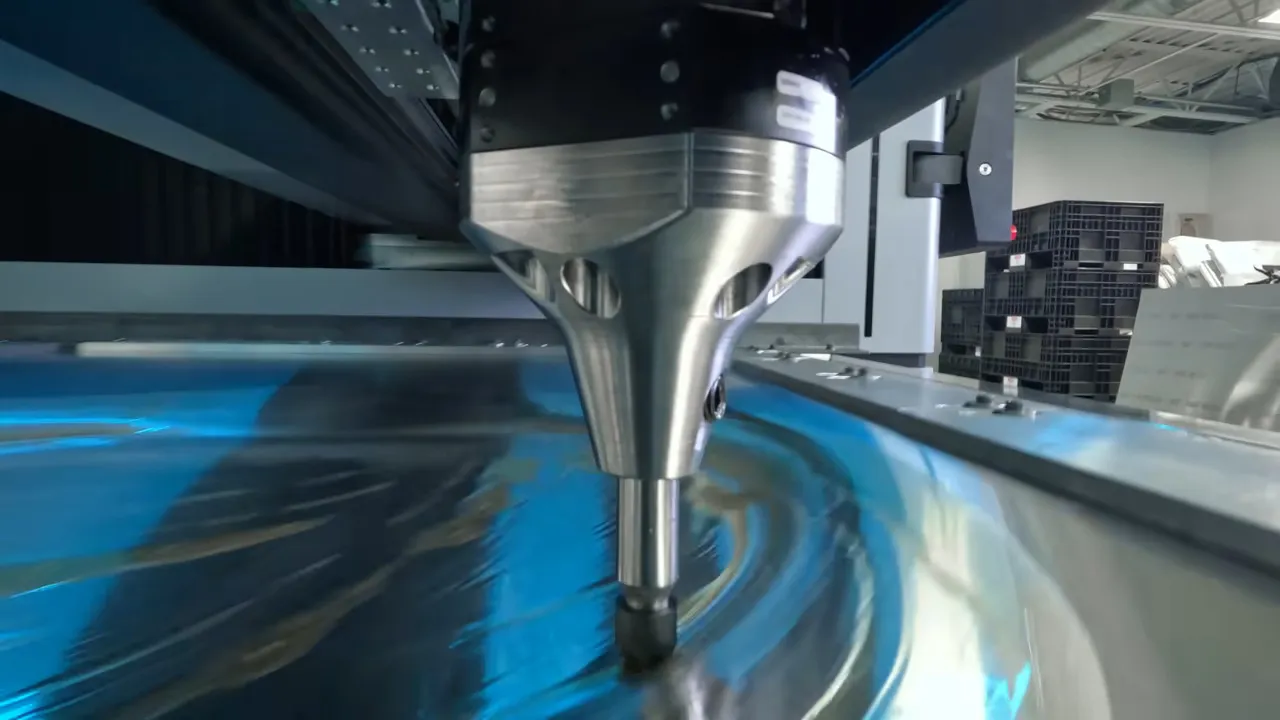

Tecnologia de Corte a Laser e Tolerâncias Alcançáveis

O corte a laser tornou-se o principal recurso de precisão na fabricação moderna de chapas metálicas. Um feixe de laser de alta intensidade — controlado por tecnologia CNC (controle numérico computadorizado) — vaporiza ou funde o material ao longo de um trajeto programado, produzindo cortes com precisão excepcional e distorção térmica mínima.

O que significa CNC em termos práticos? Significa que seu projeto CAD é convertido diretamente em instruções para a máquina, eliminando erros manuais de configuração e garantindo repetibilidade em centenas ou milhares de peças.

Segundo a análise de fabricação da UD Machine, sistemas a laser modernos combinados com aprendizado de máquina e análises em tempo real podem otimizar automaticamente os trajetos de corte e o consumo de energia, reduzindo o desperdício de material ao mesmo tempo que melhoram a eficiência operacional.

Três métodos principais de corte a laser atendem a diferentes materiais e requisitos:

• Cortes por fusão: Utiliza gás inerte (nitrogênio ou argônio) para expulsar o material fundido, obtendo cortes de alta qualidade em metais como cromo e alumínio, com praticamente nenhuma oxidação — ideal quando o acabamento superficial e as tolerâncias rigorosas são prioritárias
• Corte a chama: Fornece oxigênio durante o corte para gerar calor adicional por meio da reação com materiais ferrosos — eficaz para chapas espessas de aço de baixo teor de carbono, embora as bordas geralmente exijam acabamento secundário devido à oxidação
• Para a produção de produtos de borracha Altera o material diretamente do estado sólido para o estado de vapor, sem passar pela fase líquida — normalmente aplicado a materiais não metálicos, como plásticos e cerâmicas, permitindo padrões intrincados sem danificar áreas adjacentes

Principais vantagens do corte a laser para trabalhos de precisão:

• Estreita largura de corte (normalmente entre 0,004" e 0,015") permite detalhes finos e desperdício mínimo de material
• Zona termicamente afetada reduzida preserva as propriedades do material nas proximidades das bordas cortadas
• Ausência de contato físico com a ferramenta elimina distorções mecânicas em peças delicadas
• Altamente programável para geometrias complexas e designs não repetitivos
• Bordas limpas frequentemente dispensam operações secundárias de acabamento
• Laser de fibra pode cortar chapas metálicas com até 30 mm de espessura, dependendo da configuração de potência

As tolerâncias típicas de corte a laser atingem ±0,005" ou melhores para a maioria dos materiais — tornando-o a escolha preferencial quando a precisão dimensional é um requisito crítico do seu projeto.

Punção CNC para precisão repetível

Embora o corte a laser domine os trabalhos de precisão, a punção CNC continua essencial para a produção em grande volume de peças com características repetitivas. Uma prensa de punção utiliza força mecânica ou hidráulica para impulsionar uma ferramenta de punção através da chapa metálica até uma matriz, criando furos ou formas em um único golpe rápido.

A moderna punção CNC com torre integrada combina controle numérico computadorizado com torres rotativas de ferramentas que contêm múltiplas combinações de punção e matriz. Essa configuração permite trocas rápidas de ferramentas sem interromper a produção — fundamental quando as peças exigem diversos diâmetros de furo, formas ou recursos de conformação.

Principais vantagens da punção CNC:

• Velocidade excepcional para peças com muitos furos e formas simples
• Alta repetibilidade em grandes séries de produção
• Custo por peça inferior ao do corte a laser para geometrias padrão
• Capacidade de executar operações secundárias (estampagem em relevo, conformação, roscamento) em linha
• Nesting eficiente minimiza desperdício de material
• Qualidade consistente, sem efeitos térmicos nas propriedades do material

A ação da guilhotina metálica no punção desloca mecanicamente o material, em vez de fundi-lo, produzindo um acabamento de borda diferente do obtido com o corte a laser. Essa abordagem mecânica resulta praticamente em nenhuma zona afetada pelo calor — uma vantagem quando as propriedades do material precisam permanecer inalteradas nas proximidades das bordas cortadas.

No entanto, o punção apresenta limitações. Geometrias complexas exigem múltiplos golpes ou ferramentas especializadas. Materiais muito finos podem deformar-se sob a pressão do punção. Além disso, recortes intrincados, que são facilmente realizados com o laser, podem ser impossíveis ou inviáveis de executar por punção.

Segundo análises setoriais, fluxos de trabalho híbridos de fabricação que combinam ambos os métodos estão se tornando cada vez mais populares. Os fabricantes aproveitam a velocidade do punção para recursos repetitivos, reservando a precisão do laser para elementos personalizados ou complexos — otimizando assim tanto a eficiência quanto a exatidão.

Métodos de Dobramento e Conformação que Mantêm a Precisão

O corte cria perfis planos. A dobragem transforma-os em componentes tridimensionais. É nesse ponto que muitos projetos de precisão têm sucesso ou fracassam.

A dobragem em prensa-ferramenta utiliza um punção e uma matriz para criar dobras controladas em chapas metálicas, em ângulos e posições especificados. O processo parece simples, mas alcançar uma precisão angular consistente exige compreensão do comportamento do material, da seleção adequada de ferramentas e da calibração da máquina.

Fatores críticos na dobragem precisa de chapas de aço:

• Compensação de Retorno Elástico: Todo material tenta retornar parcialmente à sua forma original após a dobragem — materiais de maior resistência apresentam maior recuperação elástica (springback), exigindo uma sobredobragem para atingir os ângulos-alvo
• Seleção do raio de dobragem: O raio mínimo interno de dobragem normalmente equivale à espessura do material para a maioria das ligas — raios mais apertados correm o risco de trincamento ou afinamento excessivo
• Direção do Grão: Dobrar perpendicularmente ao sentido do laminado reduz o risco de trincamento e melhora a qualidade da borda formada
• Sequência de dobragem: Peças complexas exigem uma ordem cuidadosa de operações para evitar colisões entre a peça e as ferramentas

Principais vantagens da conformação em prensa dobradeira:

• Precisão angular dentro de ±0,5° alcançável com configuração e calibração adequadas
• Tolerâncias dimensionais de ±0,015" nas localizações das dobras
• Ampla gama de ângulos de dobra, desde curvas suaves até cantos acentuados de 90°
• Capacidade de conformar geometrias complexas com múltiplas dobras em uma única configuração
• Contadores CNC garantem posicionamento repetível ao longo de séries de produção

Além da dobra padrão, operações adicionais de conformação ampliam o que é possível realizar com chapas planas:

• Formação em Rolos: Cria perfis curvos contínuos ao passar o material por estações sucessivas de rolos
• Estampagem: Combina corte e conformação em operações de único golpe para produção em alta escala
• Hidroformação: Utiliza pressão de fluido para formar formas complexas com espessura uniforme da parede

A relação entre os processos de corte e conformação impacta diretamente a precisão alcançável. Uma peça cortada a laser com tolerâncias dimensionais rigorosas alimenta as operações de dobramento de forma mais consistente do que uma peça cortada de maneira grosseira. Da mesma forma, o planejamento adequado da sequência de dobras garante que dobras anteriores não interfiram nas operações subsequentes ou nas referências de medição.

Compreender essas capacidades dos processos — e suas interações — posiciona-o para projetar peças que aproveitem os pontos fortes de cada método. Com os fundamentos de corte e conformação abordados, você está pronto para explorar as especificações específicas de tolerância e os limites de precisão que definem o que é viável no seu próximo projeto.

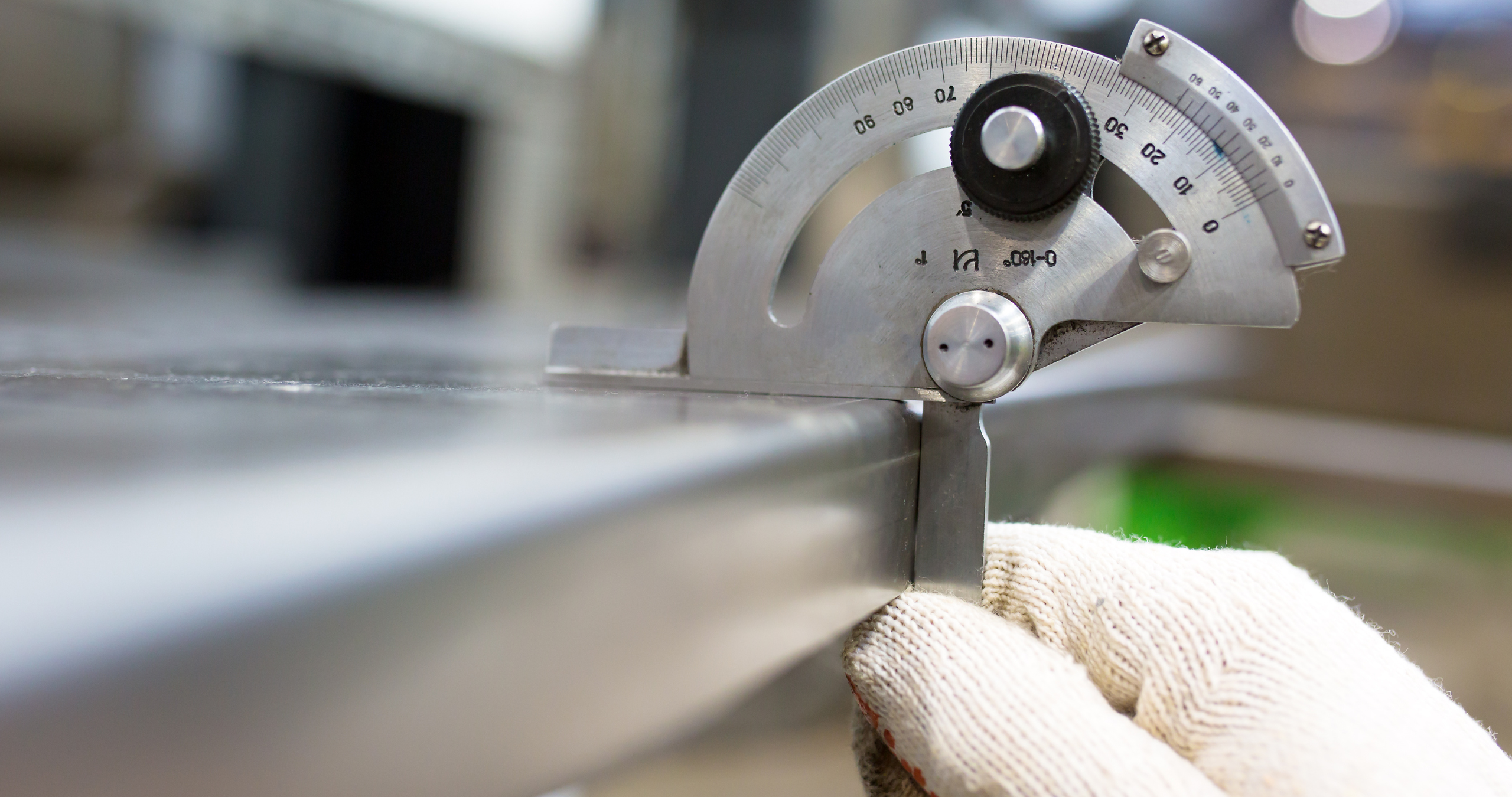

Especificações de Tolerância e Limites de Precisão Explicados

Você aprendeu sobre materiais e processos de fabricação. Mas aqui está a pergunta que determina se suas peças realmente funcionam: quais tolerâncias você pode atingir de forma realista? Compreender as especificações de tolerância é o que distingue projetos bem-sucedidos de retrabalhos dispendiosos e peças rejeitadas.

As tolerâncias não são números arbitrários — elas representam a interseção entre a capacidade do processo, o comportamento do material e os requisitos de projeto. Especificar tolerâncias muito folgadas leva a problemas de montagem. Especificar tolerâncias excessivamente rigorosas aumenta desnecessariamente os custos. Encontrar o equilíbrio certo exige saber o que é viável para cada processo e compreender quais fatores influenciam esses limites.

Compreensão da Notação de Tolerância e seu Significado

Antes de analisar números específicos, vamos esclarecer o que a notação de tolerância realmente indica. Quando você vê uma dimensão escrita como 2,500" ±0,005", está observando um valor nominal (2,500") somado a uma faixa de variação aceitável (mais ou menos cinco milésimos de polegada).

Isso significa que sua peça acabada pode medir entre 2,495" e 2,505" e ainda ser aprovada na inspeção. Essa variação total permitida — 0,010", neste caso — é sua janela de tolerância.

Diferentes aspectos da sua peça exigem diferentes tipos de tolerância:

• Tolerâncias Dimensionais: Controlam as variações em comprimento, largura, posicionamento de furos e localização de características
• Tolerâncias angulares: Regulam o desvio admissível em relação aos ângulos de dobra especificados, normalmente expressos em graus
• Tolerâncias de espessura: Levam em conta as variações inerentes à espessura do material bruto provenientes do processo de laminação
• Tolerâncias de planicidade: Abordam a deformação, curvatura ou ondulação admissíveis em relação a uma superfície perfeitamente plana

Assim como uma tabela de dimensões de brocas ou tabela de tamanhos de brocas ajuda os torneiros a selecionar a ferramenta adequada para requisitos específicos de furos, as especificações de tolerância orientam os fabricantes quanto ao processo e aos parâmetros de configuração apropriados para atender às suas necessidades de precisão.

Limites de Precisão Específicos por Processo

Cada método de fabricação possui capacidades inerentes de precisão. Compreender esses limites ajuda você a alinhar seus requisitos de tolerância ao processo correto — evitando assim a especificação de dimensões que simplesmente não podem ser mantidas de forma consistente.

De acordo com as especificações de tolerância da Komacut, estas são as tolerâncias alcançáveis nos processos comuns de chapas metálicas:

Processo	Tolerância Padrão	Tolerância de alta precisão	Observações
Corte a Laser – Linear	±0,45 mm (±0,018 pol)	±0,20 mm (±0,008 pol)	Tolerâncias mais rigorosas possíveis com configurações especializadas
Corte a Laser – Diâmetro do Furo	±0,45 mm (±0,018 pol)	±0,08 mm (±0,003 pol)	A qualidade do furo depende da espessura do material
Furamento cnc	±0,25 mm (±0,010 pol)	±0,10 mm (±0,004")	Excelente repetibilidade para produções em grande volume
Dobramento – Angular	±1.0°	±0.5°	A compensação da recuperação elástica é crítica para a precisão
Dobramento – Dimensões XYZ	±0,45 mm (±0,018 pol)	±0,20 mm (±0,008 pol)	O posicionamento do limitador traseiro afeta a repetibilidade

Para especificações relacionadas à espessura, o tipo de material impacta significativamente a consistência alcançável. Uma tabela de calibres para chapas metálicas revela que os calibres-padrão correspondem a espessuras específicas — porém, o material real varia dentro das faixas de tolerância. O aço laminado a frio oferece controle mais rigoroso de espessura do que as alternativas laminadas a quente.

A seguir, apresentamos o que você pode esperar para materiais comuns, com base nos padrões industriais de tolerância:

• Aço laminado a frio SPCC (1,0–1,2 mm): tolerância de espessura de ±0,08 mm para chapas com largura inferior a 1000 mm
• Alumínio (1,0–1,2 mm): ±0,04 mm a ±0,07 mm, conforme a largura da chapa
• Aço inoxidável (1,0–1,5 mm): ±0,035 mm a ±0,040 mm para material de grau de precisão

Ao trabalhar com espessuras padronizadas (gauge), lembre-se de que a espessura do aço de calibre 14 mede aproximadamente 0,075" (1,9 mm), enquanto a do aço de calibre 11 é de cerca de 0,120" (3,0 mm). Essas referências da tabela de calibres ajudam-no a especificar corretamente o material, mas confirme sempre as faixas reais de tolerância com seu fornecedor.

Fatores que Afetam as Tolerâncias Alcançáveis

As capacidades de tolerância não são fixas — elas variam conforme diversos fatores interdependentes. Compreender essas variáveis ajuda-o a projetar peças que permaneçam dentro dos limites exequíveis.

As propriedades do material têm grande importância. De acordo com dados do setor, o aço laminado a quente apresenta maiores variações de espessura devido ao resfriamento após a laminação, enquanto o aço laminado a frio oferece um controle mais rigoroso. Materiais mais macios, como alumínio e cobre, conformam-se de maneira mais previsível, mas podem exigir suporte adicional durante o processamento para evitar distorções.

As restrições geométricas impõem limites práticos. Ao consultar uma tabela de furação para especificações de furos, lembre-se de que a fabricação de chapas metálicas segue regras geométricas semelhantes:

• Distância mínima entre furos e linhas de dobra: Furos posicionados muito próximos às linhas de dobra deformarão durante a conformação — mantenha uma folga adequada com base na espessura do material e no raio de dobra
• Altura mínima da aba A borda de uma aba deve se estender suficientemente além da linha de dobra para engajar corretamente as ferramentas, conforme detalhado nas diretrizes de raio de dobra da Protocase
• Distância do Furo à Borda: Recursos posicionados muito próximos às bordas da chapa podem deformar-se durante o corte ou manuseio
• Limitações do raio de dobra: O raio interno mínimo de dobra normalmente equivale à espessura do material — raios menores aumentam o risco de fissuração

A faixa de espessuras influencia a seleção do processo. A maior parte do trabalho de precisão em chapas metálicas situa-se na faixa de 0,020" a 0,250" (0,5 mm a 6,0 mm). Materiais mais finos podem exigir manuseio especial para evitar distorções, enquanto materiais mais espessos limitam os raios de dobra alcançáveis e podem necessitar de métodos alternativos de corte.

O acúmulo cumulativo de tolerâncias amplifica os erros. Em conjuntos com múltiplas características conformadas, pequenas variações em cada operação se acumulam. Uma peça com cinco dobras, cada uma dentro da tolerância de ±0,5°, poderia, teoricamente, apresentar um desvio de até 2,5° na característica final. Fabricantes experientes sequenciam as operações e estabelecem referências de datum para minimizar esse efeito de acumulação.

Fatores ambientais e relacionados ao equipamento também desempenham papéis importantes:

• Calibração e estado de manutenção da máquina
• Desgaste e condição das ferramentas
• Temperatura ambiente que afeta o comportamento do material
• Habilidade do operador em processos manuais

A principal conclusão? As tolerâncias representam uma capacidade em nível de sistema, não apenas uma especificação da máquina. Trabalhar com fabricantes experientes que compreendam essas compensações — e que saibam otimizar o projeto da peça para minimizar o acúmulo de tolerâncias — faz uma diferença mensurável na precisão e na qualidade.

Agora que você entende quais tolerâncias são alcançáveis, está pronto para aprender como suas decisões de projeto influenciam diretamente tanto os resultados de precisão quanto os custos de fabricação.

Princípios de Projeto para Fabricação

Eis uma realidade: mesmo os equipamentos de fabricação mais avançados não conseguem salvar uma peça mal projetada. Suas decisões de projeto — tomadas muito antes de o metal sequer entrar em contato com uma máquina — determinam se seu projeto prosseguirá sem problemas ou sofrerá interrupções com revisões onerosas.

O Projeto para Fabricabilidade (DFM) preenche a lacuna entre o que você imagina e o que os fabricantes realmente conseguem produzir de forma eficiente. De acordo com As informações sobre fabricação da IMS Manufacturing pequenas escolhas de projeto têm grandes consequências no trabalho com chapas metálicas. Um furo mal posicionado, um raio de dobra ignorado ou uma tolerância excessivamente apertada podem interromper a produção ou aumentar os custos.

A boa notícia? A aplicação precoce de princípios comprovados de DFM (Design for Manufacturability) no seu processo de engenharia de chapas metálicas evita esses problemas, ao mesmo tempo que otimiza tanto a precisão quanto a relação custo-benefício.

Projeto para Fabricabilidade em Chapas Metálicas

A fabricação de chapas metálicas não é igual ao projeto para moldagem por injeção de plástico, fundições ou impressão 3D. Ela apresenta restrições específicas — como folga de dobra, direção do grão, folgas das ferramentas e geometria do padrão plano — que afetam diretamente como sua peça é conformada, cortada e montada.

Ignorar esses detalhes leva a lentidões na produção, desperdício de material ou problemas de qualidade. É exatamente por isso que o DFM é tão importante em projetos personalizados de fabricação de chapas metálicas: você está projetando peças que não apenas cumprem sua função pretendida, mas também se integram perfeitamente aos processos de fabricação.

Seja você desenvolvendo um protótipo em chapa metálica ou se preparando para a produção em série, esses princípios fundamentais aplicam-se universalmente:

1. Iguale o raio interno de dobra à espessura do material. Uma boa regra prática: o raio interno de dobra deve ser igual à espessura do material. Dobras mais fechadas podem exigir ferramentas especiais ou causar trincas — especialmente em materiais mais duros, como o aço inoxidável.
2. Mantenha distâncias adequadas entre furos e linhas de dobra. Siga a regra dos 4T: todos os recursos e atributos devem estar localizados a, no mínimo, quatro vezes a espessura do material de distância das linhas de dobra. Posicionar furos muito próximos garante deformação ou empenamento durante a conformação.
3. Respeite o espaçamento mínimo entre furos e bordas. Recursos posicionados muito próximos às bordas da chapa podem sofrer deformação durante o corte, manuseio ou operações subsequentes. Garanta folga suficiente para a deformação do material e para o acesso das ferramentas.
4. Considere a direção do grão do material nas dobras. Dobrar perpendicularmente à direção da laminação reduz o risco de trincas e melhora a qualidade da borda formada. Sempre que possível, oriente seu padrão plano de modo que as dobras críticas atravessem a direção da laminação, em vez de seguir paralelamente a ela.
5. Inclua cortes de alívio para dobras complexas. Nas interseções de múltiplas dobras ou onde abas se encontram, pequenos cortes de alívio evitam o acúmulo e o rasgamento do material. Esses entalhes estratégicos permitem que o material flua adequadamente durante a conformação.
6. Padronize os recursos sempre que possível. O uso de tamanhos consistentes de abas, padrões de furos ou sistemas de encaixe tipo aba-ranho simplifica a fabricação e reduz o tempo de preparação — diminuindo diretamente o custo por peça.
7. Otimize o padrão plano. Reduzir recortes desnecessários ou contornos complexos diminui o tempo de corte a laser ou de punção e melhora o rendimento do material. Cada recurso adicional acrescenta tempo de processamento e potenciais riscos à qualidade.

Quando esses princípios de DFM são aplicados nas fases de prototipagem de chapas metálicas, o resultado é um projeto que avança mais rapidamente pela produção, com menos atrasos, melhor repetibilidade e montagens finais mais limpas.

Erros Comuns de Projeto que Comprometem a Precisão

Compreender o que evitar revela-se tão valioso quanto conhecer as melhores práticas. De acordo com A análise da CLS Fabrication , esses erros aparecem repetidamente nos projetos enviados — e cada um deles ameaça seus resultados de precisão:

Modelos sem dobras especificadas. A chapa metálica é plana — a criação de peças tridimensionais exige dobras, conformação e, por vezes, a imposição de forma final ao material. Se seu arquivo CAD não contiver instruções específicas de dobra indicando onde estas ocorrem e suas dimensões críticas, os fabricantes terão de interpretar sua intenção, introduzindo potenciais erros.

Cantos internos vivos. Cantos apertados criam pontos de concentração de tensão que levam à fissuração ou exigem ferramentas especiais. Um pequeno ajuste no raio — muitas vezes apenas alguns milímetros — resolve o problema e acelera a produção.

Tolerâncias irreais em características não críticas. Especificação excessiva de tolerâncias em características que, na verdade, não exigem controle rigoroso aumenta o tempo de inspeção e desacelera desnecessariamente a produção. Reserve tolerâncias rigorosas apenas para dimensões que realmente afetem o encaixe e o funcionamento.

Geometria da peça excessivamente complexa. Recortes complexos, dobras sobrepostas ou variações excessivas de abas reduzem o rendimento e aumentam o tempo de máquina. Às vezes, simplificar a geometria permite obter o mesmo resultado funcional a um custo menor.

Especificações de componentes faltantes. Inclua todos os dados relevantes sobre os componentes previstos — fixadores, inserts, espaçadores — na sua documentação de fabricação. Isso garante que o produto recebido atenda a todas as especificações que você espera e exige.

Desconsideração da seleção de material e acabamento. Escolher materiais incomuns atrasa a produção por dias ou semanas. Da mesma forma, selecionar acabamentos sem compreender suas propriedades — acabamentos estéticos normalmente não oferecem proteção contra corrosão, enquanto a pintura a pó oferece alguma resistência — leva a desajustes de desempenho.

Otimizando seu projeto para custo e precisão

A engenharia para fabricação (DFM) não se trata apenas de evitar erros — trata-se de fazer escolhas estratégicas que equilibrem os requisitos de precisão com a eficiência da fabricação. Compreender essas relações ajuda você a alocar o orçamento de tolerâncias exatamente onde ele mais importa.

A relação entre precisão e custo: Tolerâncias mais rigorosas sempre custam mais. Cada melhoria incremental no controle dimensional exige configurações mais cuidadosas, velocidades de processamento mais lentas, etapas adicionais de inspeção ou equipamentos especializados. Antes de especificar ±0,005" em todas as dimensões, pergunte-se: quais características realmente exigem esse nível de controle?

Reduzindo operações secundárias: Um DFM adequado minimiza a necessidade de acabamentos secundários, desburragem ou retrabalho. De acordo com análises setoriais, revisões iniciais de projeto que identificam problemas de produção evitáveis otimizam a montagem, reduzem a interação entre engenharia e chão de fábrica e encurtam significativamente os prazos de entrega.

Melhoria do rendimento na primeira inspeção: Quando as peças são projetadas levando em consideração as realidades da fabricação, elas passam na inspeção na primeira tentativa de forma mais consistente. Isso elimina refugos, reduz o desperdício de materiais e mantém seu projeto dentro do cronograma. O custo de uma análise de DFM realizada antecipadamente é muito menor do que o custo de peças rejeitadas e atrasos na produção.

Aproveitando os serviços de projeto em chapas metálicas: Muitos fabricantes oferecem suporte de DFM como parte de seu processo de cotação. Aproveitar esses serviços — especialmente para o projeto de peças personalizadas complexas — identifica possíveis problemas antes que eles se transformem em questões onerosas. Fabricantes que realmente produzem as peças internamente conhecem exatamente como os projetos se comportam em suas máquinas, tornando suas recomendações práticas, e não teóricas.

O melhor momento para pensar na capacidade de fabricação é antes de seu projeto ser definitivamente aprovado. Envolver seu parceiro de fabricação no processo desde cedo — especialmente durante o desenvolvimento de protótipos em chapas metálicas — ajuda a evitar alterações dispendiosas posteriormente e garante que seus requisitos de precisão sejam atingíveis desde o primeiro dia.

Com esses princípios de DFM orientando sua abordagem de projeto, você estará posicionado para criar peças que sejam fabricadas de forma eficiente e atendam consistentemente às especificações. O próximo passo crítico? Garantir que essas peças sejam verificadas por meio de controles de qualidade e normas de certificação adequados.

Controle de Qualidade e Padrões de Certificação

Você projetou suas peças com base nos princípios de DFM, selecionou os materiais adequados e escolheu processos apropriados. Mas aqui está a pergunta crítica que muitos engenheiros ignoram: como você sabe que suas peças acabadas realmente atendem às especificações? Sem sistemas robustos de controle de qualidade, até mesmo os melhores projetos e processos podem produzir peças que reprovam na inspeção — ou, pior ainda, falham em campo.

Qualidade não é algo que ocorre por acaso. De acordo com A análise de qualidade da Precitech Manufacturing , ela exige sistemas, normas, disciplina e responsabilidade. Para empresas especializadas em fabricação precisa de chapas metálicas, sistemas de qualidade documentados e certificações reconhecidas servem como validação objetiva de que os processos entregam consistentemente peças que atendem exatamente às especificações.

Compreender os métodos de verificação, os protocolos de inspeção e as normas de certificação ajuda você a avaliar possíveis parceiros de fabricação — e garante que suas aplicações críticas em termos de precisão recebam a garantia de qualidade que exigem.

Métodos de Controle de Qualidade para Verificação de Precisão

A fabricação precisa de chapas metálicas exige múltiplos métodos de verificação ao longo do processo produtivo. Cada técnica de inspeção aborda aspectos específicos da precisão dimensional, conformidade geométrica e qualidade superficial.

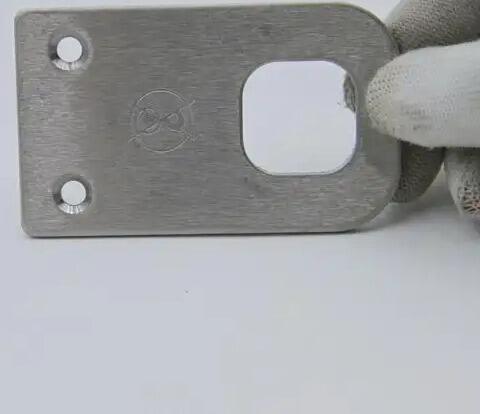

Máquinas de medição de coordenadas (CMM) representam o padrão-ouro para verificação dimensional. Esses sistemas controlados por computador utilizam sondas de contato ou sensores ópticos para medir características das peças no espaço tridimensional, comparando as dimensões reais com as especificações CAD. As medições por MMC destacam-se na verificação de geometrias complexas, padrões de furos e relações entre características que ferramentas mais simples não conseguem avaliar adequadamente.

Comparadores ópticos projetam silhuetas ampliadas das peças em telas com zonas de tolerância sobrepostas. Esse método visual permite verificar rapidamente perfis, raios e condições das bordas — particularmente útil para inspecionar a qualidade das bordas cortadas e confirmar que os contornos cortados a laser correspondem à intenção do projeto.

Medidores GO/NO-GO fornece verificação rápida de aprovação/reprovação para características específicas. Um furo que aceita o pino "go", mas rejeita o pino "no-go", está dentro da tolerância. Essas ferramentas simples permitem a inspeção de 100% das características críticas sem retardar a produção.

Inspeção de Peça Inicial (FAI) envolve a medição abrangente de amostras da produção inicial antes do início das séries completas. Esse processo documentado verifica se a configuração das ferramentas, as especificações dos materiais e os parâmetros do processo produzem peças conformes — identificando possíveis problemas antes que eles afetem centenas ou milhares de componentes.

Além desses métodos principais, a fabricação precisa de metais depende de pontos de inspeção integrados em todo o processo:

• Inspeção de Materiais Recebidos: Verificação das certificações do material, espessura e condição da superfície antes do início do processamento
• Verificações em Processo: Monitoramento da qualidade do corte, ângulos de dobramento e precisão dimensional durante a produção
• Verificação pós-formação: Confirmação de que as operações cumulativas não introduziram um acúmulo de tolerâncias inaceitável
• Inspeção final: Exame dimensional e visual abrangente antes do embarque
• Avaliação da Superfície: Verificação de arranhões, rebarbas ou defeitos no revestimento que afetem a funcionalidade ou a aparência
• Verificações de Encaixe na Montagem: Verificação de que os recursos de acoplamento se alinham corretamente, quando aplicável

Esses pontos de verificação de qualidade em camadas garantem que os problemas sejam identificados precocemente — quando os custos de correção são menores e os cronogramas de produção permanecem inalterados.

Compreensão de Relatórios de Inspeção e Certificações

Dados de inspeção têm pouco valor sem a devida documentação. Para aplicações que exigem alta precisão, são necessários registros rastreáveis que comprovem que peças específicas atenderam às especificações em momentos específicos, utilizando equipamentos calibrados.

Relatórios-padrão de inspeção normalmente incluem medições dimensionais com tolerâncias, determinações de aprovação/reprovação, identificação do equipamento de medição, certificação do inspetor e carimbos de data. Relatórios mais abrangentes incluem ainda dados estatísticos que demonstram a capacidade do processo e as tendências de variação.

Para a fabricação em aço inoxidável e outras aplicações exigentes, os certificados de material (frequentemente chamados de relatórios de ensaio do laminador) documentam a composição química e as propriedades mecânicas das matérias-primas. Esses certificados garantem a rastreabilidade desde as peças acabadas até lotes específicos de material — essencial para setores com requisitos rigorosos quanto ao material.

Ao avaliar fabricantes de aço e outros serviços industriais de fabricação, procure sistemas documentados de gestão da qualidade que formalizem essas práticas. Certificações emitidas por organismos reconhecidos de normalização fornecem uma validação independente de que os sistemas de qualidade do fabricante atendem às referências estabelecidas.

O que as normas IATF 16949 e ISO 9001 significam para suas peças

Duas certificações predominam nas discussões sobre qualificações de fabricantes precisos de chapas metálicas: ISO 9001 e IATF 16949. Compreender o que essas normas realmente exigem ajuda você a avaliar qual nível de garantia da qualidade é necessário para sua aplicação.

ISO 9001:2015 - Certificação de qualidade é o padrão mundialmente mais reconhecido de gestão da qualidade. De acordo com fontes do setor, ele constitui a base dos quadros operacionais em todos os setores de manufatura, influenciando cada etapa, desde a aquisição de materiais até a inspeção final. Os elementos principais incluem:

• Procedimentos de planejamento da qualidade e gestão de riscos
• Monitoramento e melhoria da eficiência dos processos
• Sistemas de feedback dos clientes e protocolos de resolução de problemas
• Processos contínuos de monitoramento e ações corretivas
• Procedimentos documentados que garantem operações consistentes

A certificação ISO 9001 indica que um fabricante estabeleceu processos sistemáticos de qualidade — porém, ela se aplica de forma ampla a diversos setores, sem exigências específicas para cada ramo.

IATF 16949 baseia-se na ISO 9001 com requisitos rigorosos específicos para a fabricação automotiva. Desenvolvido pela International Automotive Task Force em conjunto com a ISO, esta norma concentra-se na prevenção de defeitos, na qualidade consistente dos produtos e em processos de melhoria contínua adaptados às exigências da cadeia de suprimentos automotiva.

Principais requisitos da IATF 16949 incluem:

• APQF (Análise de Modo de Falha e Efeitos): Identificação sistemática e mitigação de pontos potenciais de falha
• APQP (Planejamento Avançado da Qualidade do Produto): Desenvolvimento estruturado de produtos, garantindo que a qualidade seja incorporada desde o início
• PPAP (Processo de Aprovação de Peças para Produção): Validação formal de que os processos de produção criam consistentemente peças conformes
• Análise do sistema de medição: Verificação de que os equipamentos e métodos de inspeção produzem resultados confiáveis e repetíveis

Para componentes de aço inoxidável e outras montagens de precisão destinadas a aplicações automotivas, a certificação IATF 16949 demonstra o compromisso do fabricante com a precisão e os sistemas de qualidade exigidos pelo setor automotivo.

Considerar Shaoyi (Ningbo) Tecnologia Metal como um exemplo de fabricação precisa certificada. A sua certificação IATF 16949 valida seus sistemas de qualidade para a produção de chassis, suspensão e componentes estruturais — exatamente o tipo de peças críticas em termos de precisão, nas quais processos de qualidade documentados são mais importantes. Esse nível de certificação indica que suas operações de fabricação atendem às rigorosas exigências dos fabricantes automotivos (OEMs) e dos fornecedores de primeiro nível (Tier 1).

Por que essas certificações são importantes para o seu projeto de chaparia metálica precisa? Porque elas representam muito mais do que meros itens de verificação — estão integradas à cultura operacional, orientando a forma como os fabricantes certificados pensam, trabalham e entregam. Permitem que os fabricantes conquistem a confiança de clientes globais, ingressem em novos mercados com segurança quanto à conformidade e evoluam continuamente conforme as demandas do setor.

Quando sua aplicação exige qualidade rastreável, processos documentados e capacidades de precisão comprovadas, estabelecer uma parceria com fabricantes certificados reduz riscos e melhora a confiabilidade. Esses fundamentos de qualidade preparam o terreno para compreender como os requisitos de precisão variam entre diferentes aplicações industriais.

Aplicações Industriais e Requisitos de Precisão

Você já aprendeu sobre sistemas de qualidade e certificações. Mas aqui está o que integra todos esses conceitos: como os requisitos de precisão realmente diferem quando suas peças são destinadas a uma linha de montagem automotiva, a um invólucro eletrônico ou a máquinas industriais? A resposta molda todas as decisões — desde a seleção de materiais até as especificações de tolerância e os requisitos de acabamento.

Diferentes setores não possuem apenas preferências distintas; eles têm exigências de desempenho fundamentalmente diferentes. Um suporte que funciona perfeitamente em uma aplicação industrial estática pode falhar de forma catastrófica em um chassi automotivo submetido constantemente a vibrações e ciclos térmicos. Compreender essas diferenças ajuda você a especificar o nível adequado de precisão para sua aplicação específica — sem superdimensionar (e pagar a mais) nem subespecificar (e correr o risco de falha).

Aplicações Automotivas e de Transporte

Quando se trata de fabricação metálica para aplicações automotivas, as tolerâncias não são sugestões — são requisitos ditados pela segurança, pela eficiência de montagem e pela conformidade regulatória.

Os componentes automotivos enfrentam uma combinação única de desafios: vibração, expansão e contração térmicas, exposição a produtos químicos presentes nas vias públicas e a necessidade de se acoplarem com precisão a dezenas de outros componentes em montagens complexas. Um suporte de chassi desalinhado em apenas alguns milésimos de polegada pode não ser corretamente fixado na linha de montagem — interrompendo a produção e gerando retrabalho custoso.

Segundo as orientações de fabricação da Approved Sheet Metal, os suportes atuam como componentes intermediários que unem objetos, alinham peças dentro de invólucros ou fornecem reforço estrutural. Em aplicações automotivas, essas funções tornam-se críticas para a segurança e o desempenho do veículo.

Principais requisitos de precisão para a fabricação automotiva em aço:

• Tolerâncias dimensionais rigorosas: ±0,005" a ±0,010" em características críticas de fixação garante o alinhamento adequado durante a montagem robótica em alta velocidade
• Posicionamento consistente dos furos: Os furos para fixadores devem estar perfeitamente alinhados entre componentes conjugados — até mesmo pequenas discrepâncias causam atrasos na montagem
• Precisão angular: Suportes dobrados e componentes estruturais exigem ±0,5° ou melhor para manter corretamente os caminhos de carga
• Rastreabilidade do Material: Certificações documentadas de materiais acompanham os componentes desde a matéria-prima até as peças acabadas

A seleção de materiais em aplicações automotivas equilibra resistência, peso e resistência à corrosão. Aços de baixa liga de alta resistência suportam cargas estruturais, enquanto a fabricação em alumínio reduz o peso em aplicações não estruturais. O aço inoxidável é utilizado em componentes de escapamento e em áreas expostas a produtos químicos presentes nas vias.

Carcaças de Eletrônicos e Componentes de Chassis

As aplicações eletrônicas trazem exigências de precisão totalmente diferentes. Aqui, as principais preocupações passam a ser a eficácia do blindagem contra interferência eletromagnética (EMI), a gestão térmica e a qualidade estética em produtos voltados ao cliente.

A blindagem contra EMI exige caminhos condutores contínuos ao redor das juntas e aberturas da carcaça. Lacunas na blindagem — mesmo pequenas, causadas por variações dimensionais — podem gerar vazamento de radiofrequência que resulta em falhas de conformidade regulatória. Isso significa que os requisitos de precisão concentram-se fortemente no grau de planicidade, retilineidade das bordas e consistência nas folgas das juntas, em vez de apenas no posicionamento dos furos.

A gestão térmica acrescenta outra camada de complexidade. Dissipadores de calor, painéis de ventilação e componentes do chassi devem ser montados perfeitamente alinhados com os dispositivos geradores de calor. Qualquer empenamento ou variação dimensional cria lacunas de ar que reduzem drasticamente a eficiência da transferência térmica.

Para carcaças eletrônicas, a fabricação em alumínio predomina devido à sua excelente condutividade térmica, propriedades naturais de blindagem contra EMI e características leves. Uma oficina especializada em fabricação metálica compreenderá esses requisitos específicos da aplicação e projetará levando-os em conta.

Requisitos típicos de precisão para aplicações eletrônicas:

• Planicidade da superfície: Crítico para áreas de interface térmica—geralmente especificado em 0,002" por polegada ou mais rigoroso
• Retação da borda: Garante a compressão adequada da junta EMI e a eficácia da vedação
• Qualidade do acabamento superficial: Os equipamentos eletrônicos de consumo exigem superfícies livres de arranhões, adequadas para pintura ou anodização
• Dimensões precisas dos recortes: Janelas de exibição, aberturas para conectores e padrões de ventilação exigem bordas limpas

Diferentemente das aplicações automotivas, nas quais as peças ficam embutidas em conjuntos, as carcaças de equipamentos eletrônicos frequentemente permanecem visíveis aos usuários finais. Isso significa que o acabamento superficial e a qualidade estética tornam-se tão importantes quanto a precisão dimensional—o que impõe prioridades distintas de inspeção e requisitos específicos de acabamento.

Peças para Equipamentos e Máquinas Industriais

Os requisitos de fabricação industrial variam amplamente conforme a aplicação específica, mas, em geral, priorizam durabilidade, integridade estrutural e longa vida útil, em vez das tolerâncias rigorosas exigidas pelos setores automotivo ou eletrônico.

Proteções de máquinas, estruturas de suporte e carcaças de equipamentos frequentemente toleram especificações dimensionais menos rigorosas — ±0,030" ou mais para características não críticas. No entanto, interfaces de fixação, superfícies de apoio de rolamentos e características críticas para alinhamento ainda exigem atenção precisa.

A fabricação sob encomenda para aplicações industriais envolve, muitas vezes, materiais de espessura maior e dimensões de peças superiores às utilizadas na indústria automotiva ou eletrônica. Os fabricantes de chapas metálicas que atuam nesse segmento precisam dispor de equipamentos com capacidade compatível com esses requisitos — dobradeiras de maior porte, cortadoras a laser com bancada alongada e sistemas robustos de manuseio de materiais.

As aplicações de equipamentos industriais incluem:

• Proteções de máquinas e invólucros de segurança: Tolerâncias moderadas, mas construção robusta para proteção dos operadores
• Caixas para painéis de controle: Selagem contra intempéries e considerações relativas à interferência eletromagnética (EMI) em ambientes externos ou com ruído elétrico elevado
• Componentes Estruturais: Estruturas e suportes resistentes a cargas, exigindo certificações dos materiais e documentação da qualidade das soldas
• Sinais metálicos personalizados: Sinalização direcional, de segurança e de identificação, exigindo durabilidade específica do acabamento

Indústria	Intervalo de tolerância típico	Materiais primários	Principais Requisitos de Acabamento	Fatores críticos de qualidade
Automotivo	±0,005" a ±0,015"	Aço HSLA, alumínio, inoxidável	Revestimento eletroforético, revestimento em pó, galvanização a zinco	Encaixe de montagem, resistência à fadiga, rastreabilidade
Eletrônicos	±0,010" a ±0,020"	Alumínio, aço laminado a frio, cobre	Anodização, cromatização, niquelação	Blindagem EMI, contato térmico, acabamento estético
Industrial	±0,020" a ±0,060"	Aço carbono, aço inoxidável, alumínio	Revestimento em pó, galvanização, pintura	Durabilidade, integridade estrutural, resistência à corrosão

Considerações entre Protótipo e Produção diferem significativamente entre esses setores. Durante as fases de desenvolvimento, o foco desloca-se para a validação do projeto, verificação de encaixe e testes funcionais. As séries de protótipos normalmente envolvem:

• Quantidades menores com requisitos mais rápidos de entrega
• Maior tolerância a pequenas imperfeições estéticas
• Flexibilidade para iterações de projeto com base nos resultados de testes
• Menor ênfase na otimização do custo por peça

As séries de produção invertem essas prioridades. A fabricação em volume exige qualidade consistente em milhares de peças, processos otimizados para eficiência de custos, procedimentos documentados para conformidade regulatória e controle estatístico de processos para manter as tolerâncias em séries prolongadas.

Compreender em que ponto do espectro seu projeto se encontra — e comunicar claramente esses requisitos ao seu parceiro de fabricação — garante que os fatores realmente relevantes para sua aplicação específica recebam a devida atenção. Com os requisitos do setor esclarecidos, você está pronto para percorrer todo o ciclo de vida do projeto, desde a submissão inicial do projeto até a entrega das peças acabadas.

Ciclo de Vida Completo do Projeto

Você entende materiais, processos, tolerâncias e padrões de qualidade. Mas como um projeto real flui desde seu conceito inicial até a chegada das peças acabadas ao seu pátio? Compreender o ciclo de vida completo do projeto ajuda você a planejar cronogramas, evitar gargalos e trabalhar de forma mais eficaz com seu parceiro de fabricação.

Todo projeto de chaparia de precisão segue uma sequência previsível — embora os detalhes variem conforme a complexidade, o volume e a urgência. Saber o que ocorre em cada etapa ajuda você a fornecer as informações corretas desde o início e antecipar onde possíveis atrasos podem ocorrer.

Do Arquivo de Projeto à Peça Final

Imagine o fluxo de trabalho de fabricação em chaparia como uma série de portões. Cada etapa deve ser concluída com sucesso antes que a seguinte comece. Acelerar demais as etapas iniciais — ou ignorá-las inteiramente — gera problemas que se agravam ao longo da produção.

Este é o fluxo de trabalho típico para a produção de chaparia de precisão:

1. Envio do Projeto: Você fornece arquivos CAD, desenhos e especificações. A documentação completa nesta fase evita atrasos posteriores. Inclua os requisitos de material, as tolerâncias indicadas, as especificações de acabamento e as necessidades de quantidade.
2. Revisão DFM: O fabricante analisa seu projeto quanto à sua viabilidade de fabricação. Esta etapa crítica identifica possíveis problemas — raios de dobra muito apertados, posicionamentos inadequados de furos ou características que exigem ferramentas especiais — antes que se tornem problemas na produção.
3. Cotação: Com base na análise DFM, você recebe uma cotação para quantidades de protótipos e de produção. Uma cotação detalhada de chapas metálicas discrimina os custos de material, processamento, acabamento e inspeção, permitindo que você compreenda quais fatores influenciam o preço.
4. Prototipagem: Amostras iniciais são fabricadas para validação do projeto. Esta fase confirma que seu projeto funciona conforme o previsto e que os processos do fabricante produzem peças conformes.
5. Aprovação: Você revisa peças protótipo em comparação com as especificações. Os relatórios de inspeção do primeiro artigo documentam a conformidade dimensional. Esta etapa garante que a produção não seja iniciada até que a qualidade atenda aos requisitos.
6. Produção: A fabricação em volume total é iniciada utilizando processos e ferramentas aprovados. O controle estatístico de processo monitora a consistência ao longo de toda a produção.
7. Inspeção: A verificação final confirma que as peças atendem às especificações antes do embarque. Os pacotes de documentação incluem relatórios de inspeção, certificações de materiais e quaisquer documentos de conformidade exigidos.
8. Entrega: As peças acabadas são enviadas com embalagem adequada para evitar danos. A coordenação logística garante que as peças cheguem exatamente quando sua linha de montagem as necessitar.

A velocidade com que você avança por essas etapas depende fortemente das capacidades do seu parceiro de fabricação. De acordo com pesquisas setoriais sobre estratégias de prototipagem, a entrega rápida de chapas metálicas pode reduzir drasticamente os prazos de desenvolvimento — especialmente durante a fase crítica de prototipagem, em que as iterações de projeto ocorrem rapidamente.

Alguns fabricantes oferecem serviços de prototipagem em chapas metálicas com capacidade de entrega em 5 dias, permitindo múltiplas iterações de projeto em semanas, em vez de meses. Para parceiros de fabricação de peças como Shaoyi (Ningbo) Tecnologia Metal , um suporte abrangente de análise para fabricabilidade (DFM), combinado com tempo de resposta de cotação de 12 horas, otimiza toda a fase inicial do ciclo de vida do projeto — levando-o mais rapidamente do conceito ao protótipo.

Transição de Protótipo para Produção

A passagem de peças em chapa metálica prototípicas para produção em escala não se trata apenas de fabricar um maior número de peças. Trata-se de uma mudança fundamental nas prioridades, processos e expectativas.

Durante a fase de prototipagem, prevalece a flexibilidade. Você pode aceitar pequenas variações estéticas, tolerar tempos de ciclo por peça mais longos e priorizar a velocidade em vez da otimização de custos. O objetivo é a validação do projeto — comprovar que seu conceito funciona antes de comprometer-se com as ferramentas e os processos de produção.

Na produção em série, essas prioridades são invertidas:

• A consistência torna-se primordial: Cada peça deve corresponder exatamente ao primeiro artigo aprovado, repetidamente, lote após lote
• A eficiência de custos é fundamental: A otimização de processos, as melhorias no rendimento dos materiais e a redução dos tempos de ciclo impactam diretamente seu resultado final
• A documentação se expande: Os requisitos de rastreabilidade, os dados de controle estatístico de processos e a papelada para conformidade aumentam significativamente
• O investimento em ferramental pode ser justificado: Altos volumes podem sustentar matrizes, dispositivos ou sistemas de manuseio automatizados dedicados, que reduzem o custo por peça

As capacidades de usinagem rápida de chapas metálicas têm relevância distinta em cada fase. Para protótipos, a velocidade permite iterações rápidas. Para produção, significa capacidade responsiva diante de picos de demanda ou alterações de cronograma.

A própria transição exige um planejamento cuidadoso. Seu fabricante deve analisar os resultados do protótipo, identificar quaisquer aperfeiçoamentos de processo necessários para a produção em volume e confirmar que os sistemas de qualidade estão prontos para manter a consistência em quantidades maiores.

Trabalhando de Forma Eficiente com seu Parceiro de Fabricação

Sua relação com o seu fabricante impacta diretamente o sucesso do projeto. Tratá-lo como um verdadeiro parceiro — e não apenas como um fornecedor que executa pedidos — libera capacidades que talvez você nem soubesse que existiam.

O que uma parceria eficaz parece na prática?

Envolva-o precocemente no processo de projeto. De acordo com melhores práticas para prototipagem em chapas metálicas , trazendo a experiência em fabricação para a fase de projeto identifica problemas de fabricabilidade antes que eles se tornem definitivos nos seus arquivos CAD. Muitos fabricantes oferecem análises de DFM como parte do processo de cotação — aproveite essa expertise.

Comunique claramente os requisitos. Seu fabricante não pode ler sua mente. Especifique quais tolerâncias são críticas e quais são desejáveis, mas não essenciais. Explique como as peças serão utilizadas, para que ele possa sugerir materiais e acabamentos adequados. Compartilhe suas restrições de cronograma, para que ele possa planejar sua capacidade de produção adequadamente.

Forneça documentação completa. Informações faltantes causam atrasos. Inclua todas as especificações relevantes, indicações de componentes, requisitos de acabamento e projeções de quantidade na sua submissão inicial. Quanto mais completa for sua documentação, mais rápida e precisa será sua cotação.

Seja receptivo durante o processo. Questões surgirão — sobre a intenção do projeto, alternativas aceitáveis ou aprovação de amostras. Respostas rápidas mantêm os projetos em andamento. Atrasos na resposta a essas questões geram atrasos na entrega.

Avalie parceiros com base em mais do que apenas o preço. Certificações, capacidades de equipamentos, suporte à análise de viabilidade de fabricação (DFM), tempos de entrega e documentação de qualidade são todos fatores relevantes. Um fabricante que identifica um problema de projeto durante a revisão economiza muito mais do que a diferença de custo entre a cotação mais baixa e a segunda mais baixa.

Capacidades de prototipagem rápida — como o prazo de 5 dias oferecido por fabricantes qualificados — aceleram significativamente os ciclos de desenvolvimento. No entanto, velocidade sem qualidade gera problemas. Busque parceiros que ofereçam ambos: prazos rápidos respaldados por sólidos sistemas de qualidade e processos documentados.

Com uma compreensão clara do ciclo de vida do projeto e de como trabalhar de forma eficaz com parceiros de fabricação, você está bem posicionado para tomar decisões informadas sobre seus projetos de chaparia de precisão. O passo final? Sintetizar tudo o que aprendeu em critérios acionáveis para avançar com confiança.

Tomando Decisões Informadas para o Seu Projeto de Precisão

Você percorreu os tópicos relativos a materiais, processos, tolerâncias, sistemas de qualidade e aplicações industriais. Agora chega o momento mais importante: colocar esse conhecimento em prática. Seja ao contratar seu primeiro projeto personalizado de chaparia de precisão ou ao otimizar uma cadeia de suprimentos já existente, as decisões que tomar a seguir determinarão se suas peças chegarão no prazo, dentro das especificações e prontas para montagem.

O sucesso na fabricação de precisão não ocorre por acaso. Ele resulta da interseção entre um projeto inteligente, uma seleção adequada de materiais, processos capazes e parceiros qualificados, todos trabalhando em conjunto para atender às suas especificações.

Principais Considerações Antes de Iniciar Seu Projeto

Antes de enviar sua primeira solicitação de cotação (RFQ), faça uma pausa e certifique-se de que abordou os fundamentos que impulsionam resultados bem-sucedidos.

Os fatores críticos de sucesso para projetos de chapas metálicas de precisão são: aplicar os princípios de DFM (Design for Manufacturability) precocemente na fase de projeto, selecionar materiais compatíveis com seus requisitos de desempenho, especificar tolerâncias adequadas à sua aplicação — em vez de adotar, por padrão, especificações excessivamente rigorosas — e estabelecer parceria com fabricantes cujas certificações e capacidades estejam alinhadas às suas exigências de qualidade.

Esses fatores não atuam de forma isolada — eles formam um sistema interconectado. A escolha do material afeta as tolerâncias alcançáveis. As especificações de tolerância influenciam a seleção do processo. Os requisitos do processo determinam quais fabricantes realmente conseguem entregar. E as decisões de projeto têm impacto em todas as etapas subsequentes.

Faça a si mesmo estas perguntas antes de prosseguir:

• Você identificou quais dimensões são realmente críticas, em vez de apenas desejáveis?
• Seu projeto segue os princípios de DFM — raios de dobra adequados, espaçamento correto entre furos e bordas, cortes de alívio onde necessários?
• Você selecionou materiais que equilibram os requisitos de desempenho com a conformabilidade e o custo?
• Suas especificações de tolerância correspondem ao que sua aplicação realmente exige?

Avaliação de Parceiros de Fabricação de Precisão

Encontrar o parceiro ideal de fabricação exige ir além da cotação mais baixa. De acordo com Os critérios de seleção da MarcTech Manufacturing , uma empresa de primeira linha especializada em fabricação de chapas metálicas possui as competências, os equipamentos e a atenção aos detalhes necessárias para transformar sua visão em realidade — enquanto um prestador de serviços inferior pode causar atrasos onerosos, problemas de qualidade e potenciais riscos à segurança.

Ao procurar uma empresa de fabricação de chapas metálicas perto de mim ou ao avaliar fabricantes de metal perto de mim, considere estes critérios de avaliação:

• Certificações: A ISO 9001 valida processos sistemáticos de qualidade. A IATF 16949 demonstra capacidades de precisão de nível automotivo. Ajuste os níveis de certificação às exigências da sua aplicação.
• Capacidades de equipamento: Modernas máquinas CNC a laser, dobradeiras e sistemas de medição permitem tolerâncias mais apertadas e melhor repetibilidade. Consulte as especificações das máquinas e os programas de manutenção.
• Suporte DFM: Parceiros que analisam projetos quanto à sua viabilidade de fabricação identificam problemas precocemente — economizando tempo e dinheiro em etapas posteriores.
• Tempos de resposta: Capacidades de prototipagem rápida aceleram os ciclos de desenvolvimento. Os prazos de produção devem estar alinhados às suas necessidades de programação.
• Documentação de qualidade: Relatórios abrangentes de inspeção, certificações de materiais e pacotes de inspeção do primeiro artigo fornecem a rastreabilidade exigida por aplicações de alta precisão.

Ao pesquisar empresas de fabricação de metais próximas a mim, considere fatores além da proximidade. Um fabricante localizado em outro estado, mas com as certificações e capacidades adequadas, frequentemente entrega resultados superiores aos de uma oficina local que não possui experiência em precisão. Dito isto, a agilidade na comunicação é essencial: parceiros que respondem às perguntas rapidamente mantêm os projetos em andamento.

Avançando com Confiança

Você agora compreende o que distingue projetos bem-sucedidos de usinagem precisa de chapas metálicas daqueles problemáticos. O conhecimento adquirido — sobre materiais, processos, tolerâncias, princípios de DFM (Design for Manufacturability) e sistemas de qualidade — posiciona-o para tomar decisões embasadas, em vez de simplesmente torcer para o melhor resultado.

Este é o seu plano de ação:

• Aplique os princípios de DFM precocemente: Revise seus projetos conforme as diretrizes de viabilidade de fabricação antes de enviá-los para orçamento. Pequenas alterações agora evitam problemas dispendiosos posteriormente.
• Especificar tolerâncias estrategicamente: Reserve tolerâncias rigorosas apenas para características que realmente as exigem. Especificar tolerâncias excessivamente apertadas aumenta os custos sem agregar valor.
• Procure parceiros com capacidades comprovadas: Certificações, investimentos em equipamentos e sistemas de qualidade são importantes. Procure oficinas de fabricação próximas a mim que possam documentar suas capacidades de precisão.
• Envolve os fabricantes como parceiros: A participação precoce, a comunicação clara e a resolução colaborativa de problemas geram resultados melhores do que relações meramente transacionais com fornecedores.

A fabricação precisa de chapas metálicas transforma materiais planos em componentes que alimentam sistemas críticos em diversos setores. Ao combinar um projeto bem pensado, uma seleção adequada de materiais, processos capazes e parceiros qualificados, você obtém peças que se encaixam corretamente, desempenham de forma confiável e chegam quando você precisa delas.

O caminho do material bruto até as peças acabadas está mais claro do que era quando você começou a ler. Agora é hora de colocar esse conhecimento em prática no seu próximo projeto.

Perguntas frequentes sobre fabricação personalizada precisa de chapas metálicas

1. Quanto custa a fabricação personalizada de chapas metálicas?

Os custos típicos de fabricação personalizada de chapas metálicas variam de 4 a 48 dólares por pé quadrado, com custos médios de projeto em torno de 1.581 dólares. Os preços dependem da seleção do material (aço inoxidável é mais caro que o aço carbono), da complexidade das dobras e cortes, dos requisitos de tolerância, das necessidades de acabamento e do volume de produção. Tolerâncias mais rigorosas e materiais especiais, como o aço inoxidável 316, aumentam os custos, enquanto volumes maiores reduzem o preço por peça por meio da otimização do processo.

2. Quais tolerâncias a fabricação precisa de chapas metálicas pode atingir?

O corte a laser alcança tolerâncias tão apertadas quanto ±0,005 polegada para dimensões lineares e ±0,003 polegada para diâmetros de furos. A punção CNC normalmente mantém uma tolerância padrão de ±0,010 polegada e de ±0,004 polegada para trabalhos de alta precisão. As operações de dobramento mantêm precisão angular dentro de ±0,5 grau e tolerâncias dimensionais de ±0,015 polegada. Fabricantes certificados pela IATF 16949, como a Shaoyi Metal Technology, oferecem precisão de nível automotivo para componentes de chassi e estruturais.

3. Qual software é o melhor para projeto de chapas metálicas?

Profissionais do setor normalmente utilizam SolidWorks, Autodesk Inventor e CATIA Sheet Metal Designer para projeto de chapas metálicas. Essas plataformas CAD oferecem módulos especializados em chapas metálicas que calculam automaticamente as folgas de dobra, os desenvolvimentos planos e os fatores K. Ao selecionar um software, certifique-se de que ele exporte arquivos DXF ou STEP limpos, que possam ser importados diretamente pelos fabricantes em seus equipamentos CNC, garantindo uma produção contínua.

4. Quais materiais são mais adequados para projetos precisos em chapa metálica?

A seleção do material depende dos requisitos da sua aplicação. O aço de baixa liga (DC01) oferece excelente conformabilidade a baixo custo, sendo indicado para suportes e invólucros. Os aços inoxidáveis 304 e 316 proporcionam resistência à corrosão superior, sendo adequados para aplicações nos setores alimentício, médico e marítimo. As ligas de alumínio, como as 5052 e 6061, oferecem leveza combinada com resistência mecânica e boa condutividade térmica. O cobre destaca-se em aplicações elétricas e de transferência de calor, enquanto o latão oferece excelente conformabilidade para componentes decorativos.

5. Como escolher o fabricante de chapas metálicas de precisão adequado?

Avalie os fabricantes com base em certificações (ISO 9001 para qualidade geral, IATF 16949 para precisão de nível automotivo), capacidades de equipamentos, incluindo modernos lasers CNC e sistemas de inspeção por MMC (máquina de medição por coordenadas), disponibilidade de suporte à análise de viabilidade de fabricação (DFM), tempos de entrega para protótipos e produção, e práticas de documentação da qualidade. Solicite relatórios de inspeção do primeiro artigo e certificações de materiais. Parceiros que oferecem prototipagem rápida com tempo de entrega de 5 dias e revisão abrangente de DFM aceleram o desenvolvimento, ao mesmo tempo em que garantem a qualidade.
