Stempelen van automobielonderdelen is een productieproces in grote volumes dat gebruikmaakt van krachtige persen en precisie-engineerde malen om platte metalen platen om te vormen tot complexe, driedimensionale voertuigcomponenten. Deze techniek, ook wel ponsen genoemd, is gebaseerd op koudvorming om plastische vervorming te bereiken, zodat onderdelen hun vorm behouden met uitzonderlijke nauwkeurigheid. Het vormt de ruggengraat van de auto-assemblage en wordt verkozen vanwege de mogelijkheid om alles te produceren, van structurele chassisrails tot Class-A buitenpanelen, met ongeëvenaarde snelheid, consistentie en kostenefficiëntie op schaal.

Basisprincipes van Auto-ponsen

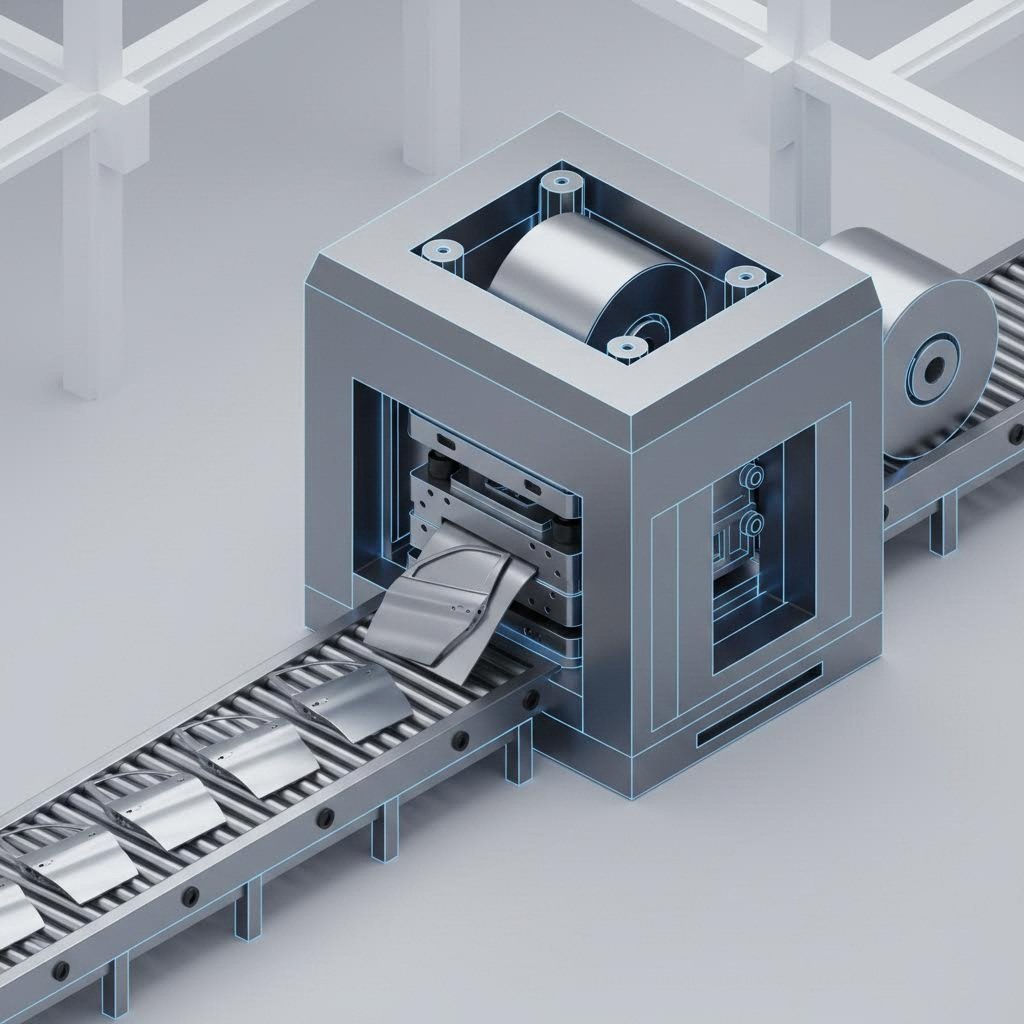

Kern van autotoolstamping is de interactie tussen een pers, een matrijs en grondstof. Het proces begint met plaatmateriaal—meestal staal of aluminium—dat in coilmateriaal of als plaat in een stamper wordt gevoerd. De pers zet enorme kracht in, variërend van 12 ton voor kleine beugels tot meer dan 1.600 ton voor grote carrosseriedelen, om het metaal in een op maat ontworpen gereedschap, genaamd een matrijs, te vormen.

De wetenschap achter deze transformatie is plastic deformatie . In tegenstelling tot elastische vervorming, waarbij een materiaal terugkeert naar zijn oorspronkelijke vorm nadat de belasting is verwijderd, duwt stamping het metaal voorbij zijn vloeigrens, zodat het permanent de geometrie van de matrijs aanneemt. Dit vereist nauwkeurige berekening van tonnage en spelingen. Zoals vermeld in branchebronnen zoals American Industrial , maken moderne stampoperaties gebruik van zowel progressieve matrijzen (die meerdere bewerkingen uitvoeren in een enkele continue strip) als transmatrijzen (waarbij onderdelen mechanisch tussen afzonderlijke stations worden verplaatst) om complexe geometrieën te realiseren.

Het 7-staps stampproces

Hoewel de specifieke volgorde varieert afhankelijk van de complexiteit van het onderdeel, kent de industrie over het algemeen zeven hoofdbewerkingen die binnen de perslijn plaatsvinden. Het begrijpen van deze stappen verduidelijkt hoe een platte plaat wordt omgezet in een functioneel onderdeel.

1. Blanken: De eerste stap, waarbij de globale omtrek van het onderdeel uit de band wordt gesneden. Dit levert het platte "blank" op dat in volgende fasen gevormd zal worden.
2. Ponsen: Ponsen maakt gaten, sleuven of uitsparingen in het blank. Deze worden vaak gebruikt voor bevestigingsmiddelen of gewichtsreductie.
3. Tekening: Een cruciale vormbewerking waarbij een stans het platte blank in een matrijsholte duwt om diepte te creëren. Dit is essentieel voor onderdelen zoals oliepanden of deurpanelen.
4. Buigen: Het metaal wordt langs een rechte as gevormd, waardoor flenzen of hoeken ontstaan die nodig zijn voor structurele stijfheid.
5. Luchtbuigen: Een variatie op buigen waarbij de stans het platte metaal in een opening van de matrijs duwt zonder de bodem aan te raken, zodat de hoek kan worden afgesteld op basis van de slagdiepte.
6. Botten en Coining: Hogedrukbewerkingen gebruikt om fijne details te imprinteren, oppervlakken te vlakken of de dichtheid van het materiaal te verhogen voor extra sterkte.
7. Pinch Trimming: De definitieve scheiding van het gevormde onderdeel van het restmateriaal, zodat schone randen worden gegarandeerd voordat het onderdeel de pers verlaat.

Matrijzenengineering & Precisie

De pers levert de kracht, maar de matrijs levert de intelligentie. Vaak beschreven als de "onzichtbare held" van de productie, bestaat de matrijs uit een mannelijke stans en een vrouwelijke holte die zijn bewerkt met microscopische toleranties. Voor auto-toepassingen is precisie een must; Toyota rapporteert werken met toleranties tot op 1/1000ste millimeter om naadloze assemblage te garanderen.

Een grote uitdaging in matrijzenengineering is veerkrachtcampensatie . Hoogwaardige staalsoorten hebben de neiging lichtjes terug te veeren of naar hun oorspronkelijke vorm terug te keren nadat de pers zich heeft teruggetrokken. Ingenieurs moeten de matrijs zodanig ontwerpen dat het metaal iets te veel wordt gebogen, zodat het precies terugspringt naar de gewenste afmeting. Daarnaast is het beheersen van de materiaalstroming van cruciaal belang. Trekribbels en drukkussens worden gebruikt om de plaat vast te houden, waardoor plooien of scheuren tijdens dieptrekprocessen worden voorkomen. De hoge initiële kosten van deze matrijzen worden gerechtvaardigd door hun levensduur, waarbij vaak miljoenen onderdelen worden geproduceerd gedurende de levenscyclus van een voertuig.

Materialen: Hard vs. Zacht Staal

De keuze van materiaal bepaalt de stansstrategie. Autofabrikanten wegen de noodzaak van inzittendenveiligheid (stevige materialen) af tegen kreukelzones (vormbare materialen) en brandstofefficiëntie (lichtgewicht materialen).

Belangrijke toepassingen en categorieën

Gestanste auto-onderdelen vallen over het algemeen in drie categorieën, elk met specifieke kwaliteitseisen.

• Klasse A-oppervlakken: Dit zijn de zichtbare buitenonderdelen van de auto, zoals spatborden, motorkappen, deuren en daken. Zij vereisen een perfecte oppervlakteafwerking zonder golven of gereedschapssporen, aangezien elk gebrek na het schilderen zichtbaar wordt.
• Carrosserie-in-Witte (BIW) Structurele Componenten: Deze vormen het frame en de veiligheidsstructuur van het voertuig. Voorbeelden zijn kolommen, rails, wielkasten en brandwanden. Hierbij staat dimensionele nauwkeurigheid en structurele integriteit voorop, eerder dan oppervlakte-aesthetica.
• Kleine Precisiecomponenten: Vaak over het hoofd gezien, maar omvatten miljoenen beugels, klemmen, injectiecups en behuizingen voor sensoren. Deze onderdelen vereisen vaak complexe progressieve matrijzen om kleine details snel te plooien en vormgeven.

Strategische Voordelen voor OEM's

Waarom blijft stansen het dominante proces in de auto-industrie? Het belangrijkste antwoord is de schaalvoordeel hoewel de initiële investering in gereedschap (matrijzen) aanzienlijk is, daalt de kosten per onderdeel sterk naarmate het productievolume toeneemt. Een enkele perslijn kan honderden onderdelen per uur produceren, een tempo dat niet haalbaar is met CNC-bewerking of gieten.

Bovendien biedt stansen flexibiliteit gedurende de productiefasen. Voor fabrikanten die gecertificeerde precisie vereisen, zijn partners zoals Shaoyi Metal Technology overbrug de kloof tussen rapid prototyping (het leveren van 50 onderdelen in slechts vijf dagen) en massaproductie met persmachines tot 600 ton. Deze schaalbaarheid stelt OEM's in staat om ontwerpen snel te valideren voordat ze investeren in volledige gereedschapsvorming, waardoor het financiële risico wordt verlaagd. Daarnaast versterkt de koude vervorming bij ponsen het materiaal door koudverharden, waardoor dunne, lichtere onderdelen mogelijk zijn die nog steeds voldoen aan strenge veiligheidsnormen.

Conclusie: De toekomst van metaalvorming

Het ponsen van auto-onderdelen is een vakgebied dat brute kracht combineert met microscopische precisie. Naarmate de industrie overstapt op elektrische voertuigen, drijft de vraag naar lichtgewicht materialen zoals aluminium en hoogwaardige staallegeringen de grenzen van pers- en matrijstechnologie op. Het vermogen om complexe, duurzame en lichte componenten te produceren met massaproductiesnelheden, waarborgt dat ponsen voor decennia onmisbaar zal blijven voor de automobieltechniek.

Veelgestelde Vragen

1. Wat is lasten in de auto-industrie?

Ponsen in de automobielindustrie is een productieproces waarbij plaatstaal in een pers wordt gevoerd en gevormd tot specifieke onderdelen van voertuigen met behulp van op maat gemaakte malen. Het wordt gebruikt om carrosseriedelen, structurele frames en kleinere componenten te maken door middel van het aanbrengen van hoge druk om het materiaal te knippen, buigen en vormgeven.

2. Is metalen stansen duur?

Voor metalen ponsen is een hoge initiële investering nodig voor het ontwerpen en fabriceren van de op maat gemaakte malen. Voor productie in grote oplages is het echter uiterst kosteneffectief. Mursix Corporation merkt op dat zodra de gereedschappen zijn afgelost, de kosten per eenheid aanzienlijk lager zijn dan bij andere productiemethoden, waardoor het ideaal is voor massaproductie van auto-onderdelen.

3. Wat zijn de belangrijkste stappen in het ponsproces?

Het proces omvat meestal een reeks bewerkingen, waaronder afknippen (het snijden van de omtrek), ponsen (gaten maken), dieptrekken (diepte vormgeven), buigen (hoeken vormen) en bijsnijden (overtollig metaal verwijderen). Deze stappen kunnen sequentieel plaatsvinden in één pers (progressief) of over meerdere stations (transfert)
