Memahami Asas Pembentukan dan Pembengkokan Logam Lembaran

Pernahkah anda memerhatikan panel pintu kereta, saluran HVAC, atau malah satu pemegang pemasangan ringkas dan bertanya bagaimana ia memperoleh bentuk tersebut? Jawapannya terletak pada pembengkokan pembentukan logam lembaran—suatu proses asas yang mengubah kepingan logam rata menjadi komponen tiga dimensi berfungsi yang kita andalkan setiap hari. Sebelum menerokai butiran teknikal mengenai pencegahan kecacatan, anda perlu memahami dengan kukuh apa sebenarnya proses ini dan mengapa proses ini penting.

Dari Kepingan Rata ke Komponen Berfungsi

Pada asasnya, pembengkokan logam lembaran melibatkan pengenaan daya terkawal terhadap mengubah bentuk kepingan logam rata sepanjang paksi lurus . Berbeza daripada pemotongan atau pengetipan, yang mengeluarkan atau menekan keluar bahan, pembengkokan mengubah bentuk logam tanpa mengubah integriti permukaannya. Pemeliharaan kekuatan bahan ini menjadikannya sangat bernilai di pelbagai sektor pembuatan.

Apabila anda membentuk kepingan logam menjadi pendakap, kandungan, atau komponen struktur, anda pada dasarnya mencipta ubah bentuk kekal. Logam tersebut meregang di permukaan luar kelengkungan dan termampat di permukaan dalam kelengkungan. Memahami tingkah laku asas ini adalah penting kerana ia secara langsung mempengaruhi cara anda mereka bentuk komponen dan meramalkan kemungkinan cacat.

Jadi, apakah maksud pembengkokan dari segi praktikal? Ia adalah manipulasi terkawal kepingan logam dengan menggunakan alat seperti mesin tekan bengkok (press brake), mesin lipat, atau mesin penggulung bengkok untuk mencapai sudut dan lengkung tertentu. Maksud pembengkokan melangkaui perubahan sudut semata-mata—ia merangkumi keseluruhan transformasi daripada kepingan dua dimensi kepada komponen tiga dimensi.

Mengapa Pembengkokan Mendominasi Pemprosesan Logam

Pembengkokan kepingan logam kekal sebagai kaedah utama bagi berpuluh-puluh aplikasi kerana ia menawarkan keluwesan dan keberkesanan kos yang tiada tandingannya. Pertimbangkan kelebihan utama berikut:

• Kecekapan Bahan: Tidak seperti pemesinan, pembengkokan menghasilkan sisaan yang sangat minimum kerana anda membentuk semula bahan, bukan mengeluarkannya
• Keselarasan Struktur: Komponen yang dibengkokkan mengekalkan sifat bahan yang konsisten di seluruh bahagian, tanpa sebarang keliman atau sambungan yang boleh melemahkan struktur
• Kelajuan dan kebolehulangan: Tekanan CNC moden mampu menghasilkan pembengkokan yang identik pada beribu-ribu komponen dengan ketepatan yang luar biasa
• Fleksibiliti reka bentuk: Dari sudut mudah 90 darjah hingga susunan pelbagai pembengkokan yang kompleks, proses ini mampu menampung pelbagai geometri

Industri dari automotif hingga penerbangan, elektronik pengguna hingga pembinaan, bergantung pada pembengkokan logam untuk segala-galanya — dari komponen sasis hingga bahagian badan pesawat. Penerimaan meluas ini timbul daripada keupayaan proses ini memberikan hasil yang tepat dan boleh diulang dalam skala besar.

Fizik di Sebalik Deformasi Tetap

Apabila anda mengenakan daya lentur ke atas logam lembaran, anda sedang bekerja dengan sifat bahan asas. Logam tersebut mengalami deformasi secara elastik pada mulanya—maksudnya ia akan kembali ke bentuk asal jika dilepaskan. Jika daya yang dikenakan melebihi keteguhan alah bahan, maka anda memasuki wilayah deformasi plastik di mana perubahan bentuk menjadi kekal.

Di sinilah perkara menjadi menarik. Paksi neutral—garis khayalan yang melalui ketebalan bahan di mana tiada peregangan atau mampatan berlaku—berubah kedudukan semasa proses lenturan. Perubahan kedudukan ini mempengaruhi pengiraan penting seperti bencah lentur (bend allowance) dan menentukan jumlah bahan yang diperlukan dalam corak rata (flat pattern) anda untuk mencapai dimensi akhir.

Springback, iaitu kecenderungan logam untuk kembali sebahagian ke bentuk asalnya selepas dibengkokkan, merupakan salah satu cabaran paling ketara dalam mencapai ketepatan dimensi. Bahan-bahan yang berbeza menunjukkan tahap springback yang berbeza, dan pampasan terhadapnya memerlukan pemahaman tentang sifat aloi tertentu serta kaedah pembengkokan yang digunakan.

Dengan konsep asas ini telah ditetapkan, kini anda bersedia untuk meneroka kaedah pembengkokan khusus, pertimbangan bahan, dan strategi penyelesaian masalah yang membezakan projek-projek berjaya daripada kegagalan yang mahal.

Membandingkan Kaedah Pembengkokan Udara, Bottoming dan Coining

Memilih proses pembengkokan yang sesuai boleh menentukan kejayaan atau kegagalan projek anda. Setiap kaedah menawarkan kompromi unik antara ketepatan, keperluan daya, dan kelenturan—dan memahami perbezaan ini membantu anda mengelakkan kerja semula yang mahal. Mari kita analisis tiga teknik utama yang menyumbang kepada sebahagian besar operasi pembengkokan logam lembaran.

Pembengkokan Udara untuk Pengeluaran yang Lentur

Pembengkokan logam lembaran secara udara mewakili pendekatan paling serba guna dalam fabrikasi moden. Semasa proses pembengkokan ini, benda kerja bersentuhan dengan alat hanya di tiga titik: dua di bahagian bahu acuan dan satu di hujung penumbuk. Logam tidak pernah menyentuh sepenuhnya permukaan dalaman acuan, yang tepatnya menjadi asal-usul nama kaedah ini.

Apa yang menjadikan pembentukan secara udara begitu popular? Anda boleh mencapai pelbagai sudut pembengkokan menggunakan satu set alat sahaja . Bayangkan anda mempunyai acuan pembengkokan 90 darjah—dengan pembengkokan secara udara, anda boleh menghasilkan sebarang sudut antara 90 hingga 180 darjah hanya dengan mengawal kedalaman penumbuk. Keluwesan ini secara langsung mengurangkan kos alat dan masa persiapan yang lebih cepat.

Keperluan daya adalah ketara lebih rendah berbanding kaedah lain. Menurut data industri, pembengkokan secara udara biasanya memerlukan daya (ton) yang jauh lebih kecil berbanding kaedah bottoming atau coining untuk ketebalan bahan yang sama. Ini bermakna anda boleh memproses bahan yang lebih tebal pada peralatan yang sama, atau menggunakan tekanan yang lebih kecil untuk kerja standard.

Namun, pembengkukan udara membawa kompromi: pemadanan lenturan balik menjadi lebih mencabar. Memandangkan logam tidak sepenuhnya terkawal semasa proses pembentukan, meramalkan sudut akhir yang tepat memerlukan pengalaman dan sering kali kawalan teknologi tinggi pada mesin tekuk plat yang mampu membuat pelarasan secara masa nyata.

Penekanan Penuh Apabila Ketepatan Penting

Penekanan penuh—juga dikenali sebagai penekanan dasar atau hentaman dasar—muncul sebagai alternatif praktikal pertama kepada kaedah coining. Penumbuk menekan kepingan logam ke atas permukaan acuan, memaksa bahan mengikut geometri alat dengan lebih rapat.

Berikut adalah perbezaan antara pembengkukan acuan melalui penekanan penuh dengan pembengkukan udara: hujung penumbuk menekan kepingan logam ke dasar acuan-V, menyebabkan kelenturan terkawal. Sentuhan ini menghasilkan jejari lengkung dalaman yang lebih kecil dan mengurangkan lenturan balik secara ketara. Sudut acuan secara langsung menentukan sudut akhir benda kerja anda, menjadikan hasilnya lebih boleh diramal.

Jejari dalaman dalam proses bottoming mengikuti peraturan praktikal: ia biasanya bersamaan dengan kira-kira 1/6 daripada lebar bukaan acuan-V. Jadi, jika anda menggunakan bukaan acuan 12 mm, jangkakan jejari dalaman sekitar 2 mm. Hubungan ini memberikan ramalan reka bentuk yang boleh diandalkan, yang tidak sentiasa dapat dicapai melalui proses air bending.

Keburukannya? Proses bottoming memerlukan daya tonase yang lebih tinggi berbanding air bending—walaupun masih jauh lebih rendah berbanding coining. Ini mengehadkan ketebalan maksimum bahan yang boleh dibengkokkan sebelum melebihi kapasiti mesin press brake anda. Kebanyakan bengkel mendapati bahawa proses bottoming paling sesuai untuk aplikasi pembengkokan sudut 90 darjah piawai, di mana kekonsistenan lebih penting daripada kelenturan.

Coining untuk Aplikasi Toleransi Sifar

Proses coining membawa ketepatan ke tahap yang sama sekali berbeza. Nama ini diambil daripada pembuatan mata wang, di mana setiap syiling mesti identik untuk membezakan wang asli daripada wang palsu. Dalam aplikasi pembengkokan, coining memberikan hasil yang sama ketat dan tepat.

Proses ini melibatkan penembusan mata pukul ke dalam logam lembaran, menekan lekukan ke dalam benda kerja sambil memaksanya menekan ke arah acuan. Penembusan ini, digabungkan dengan daya yang 5–8 kali lebih tinggi daripada pembengkokan udara, menghilangkan hampir keseluruhan springback. Apabila anda memerlukan sudut 45 darjah, anda menggunakan mata pukul dan acuan berbentuk 45 darjah—apa yang anda gunakan sebagai alat itulah hasil yang diperoleh.

Pembentukan koin sangat unggul dalam menciptakan pembengkokan yang tajam dan ditakrifkan secara tepat dengan jejari dalaman yang minimum. Ia terutamanya sesuai untuk membentuk pembengkokan 90 darjah yang tepat pada logam lembaran nipis di mana rupa luar dan ketepatan dimensi adalah yang paling penting.

Walau bagaimanapun, had-hadnya cukup ketara. Keperluan tenaga tekan yang ekstrem biasanya membataskan pembentukan koin kepada bahan yang lebih nipis—biasanya kurang daripada ketebalan 1.5 mm. Anda juga memerlukan perkakasan khusus untuk setiap sudut yang diinginkan, sehingga menghilangkan keluwesan yang menjadikan pembengkokan udara menarik bagi bengkel-bengkel kerja.

Perbandingan Kaedah Sekilas Pandang

Jadual perbandingan ini membantu anda memilih proses pembengkokan yang sesuai dengan keperluan spesifik anda:

Kriteria	Pembengkokan udara	Penekanan Penuh (Bottoming)	Coining
Keperluan Daya	Terendah (asas)	Sederhana (lebih tinggi daripada lenturan udara)	Tertinggi (5–8 kali ganda lenturan udara)
Kecekapan sudut	±0.5° hingga ±1° secara lazim	±0.25° hingga ±0.5° secara lazim	±0.1° atau lebih baik
Haus Alat Pemotong	Rendah—sentuhan minimum	Sederhana—sentuhan penuh dengan acuan	Tinggi—penetrasi menyebabkan haus
Pampasan Lenturan Balik	Memerlukan lenturan berlebihan atau kawalan CNC	Dikurangkan—kelenturan terkawal membantu	Hampir Dihapuskan
Kelenturan Peralatan	Tinggi—pelbagai sudut per set alat	Rendah—sudut sepadan dengan geometri acuan	Tiada—memerlukan alat khusus
Aplikasi Ideal	Bengkel kerja, prototaip, pengeluaran pelbagai jenis	Jalur pengeluaran yang memerlukan ketekalan	Bahan nipis, komponen tepat
Julat Ketebalan	Julat terluas yang mungkin	Terhad oleh kapasiti tonan	Kebiasaannya di bawah 1.5 mm

Kaedah Sekunder yang Patut Diketahui

Di luar tiga kaedah utama, dua teknik tambahan digunakan untuk aplikasi khusus:

Pembengkokan putaran menggunakan acuan berputar untuk membentuk sudut—bahkan lebih tajam daripada 90 darjah—tanpa menggores permukaan bahan. Ini menjadikannya ideal untuk bahan yang telah siap diproses atau dilapisi, di mana penampilan menjadi faktor penting. Kaedah ini juga mampu menangani saluran-U dengan flens yang berdekatan, yang mungkin sukar diatasi oleh pendekatan lain.

Bengkokan Roll membentuk lengkung dan silinder menggunakan tiga rol boleh laras. Apabila anda memerlukan lenturan jejari besar untuk aplikasi seperti hopper konikal atau panel arkitektur melengkung, pembengkokan rol memberikan hasil yang tidak dapat dicapai oleh kaedah garis lurus.

Memahami perbezaan antara kaedah-kaedah ini membolehkan anda memilih pendekatan yang paling sesuai berdasarkan ketebalan bahan, keperluan toleransi, dan isi padu pengeluaran—faktor-faktor yang secara langsung mempengaruhi jenis cacat yang perlu anda pantau apabila kita menganalisis panduan khusus bahan seterusnya.

Pemilihan Bahan dan Panduan Ketebalan untuk Pembengkokan

Pernahkah anda cuba membengkokkan keluli tahan karat dengan cara yang sama seperti membengkokkan keluli lembut, hanya untuk melihat bahagian anda retak di garis bengkokan? Pemilihan bahan bukan sekadar mengenai keperluan kekuatan—ia secara asasnya menentukan bagaimana proses pembengkokan anda akan berfungsi. Setiap logam membawa ciri-ciri unik yang secara langsung mempengaruhi jejari bengkokan minimum, tingkah laku springback, dan kebarangkalian anda menghasilkan komponen tanpa cacat.

Ciri-ciri Lenturan Keluli dan Keluli Tahan Karat

Keluli lembut kekal sebagai bahan utama dalam fabrikasi logam lembaran atas sebab yang baik. Kekuatan sederhananya dan kebolehlenturan yang sangat baik menjadikannya mudah dikendalikan semasa operasi pembengkokan. Anda akan mendapati bahawa keluli lembut boleh menerima jejari bengkokan yang lebih ketat tanpa retak dan menunjukkan springback yang relatif boleh diramalkan—biasanya berada di hujung bawah spektrum.

Pembengkokan keluli tahan karat membentangkan cabaran yang sama sekali berbeza. Mengikut penyelidikan kejuruteraan , kekuatan tinggi keluli tahan karat secara langsung menyebabkan daya lentur balik (springback) yang tinggi, sehingga memerlukan pampasan lekukan berlebihan (overbending) yang lebih agresif. Bahan ini juga mengalami pengerasan akibat kerja (work-hardening) dengan cepat semasa proses pembentukan, yang boleh menyebabkan retak jika anda cuba membuat jejari lekukan yang ketat tanpa persiapan yang sesuai.

Berikut adalah pertimbangan praktikal: keluli tahan karat biasanya memerlukan jejari lekukan minimum sebanyak 0.5 hingga 1.0 kali ketebalan bahan untuk keadaan lembut (soft tempers), tetapi nilai ini meningkat secara ketara dalam keadaan telah mengalami pengerasan akibat kerja (work-hardened conditions). Bandingkan ini dengan keluli lembut (mild steel), yang sering dapat menahan jejari lekukan seketat 0.5 kali ketebalan bahan di kebanyakan keadaan kekerasan (temper states).

Pertimbangan Alooi Aluminium

Apabila melengkungkan kepingan aluminium, penandaan alooi (alloy designation) sama pentingnya seperti logam itu sendiri. Tidak semua aluminium bertindak sama di bawah tekanan lenturan, dan pemilihan alooi yang salah boleh mengubah kerja yang mudah menjadi mimpi buruk retakan.

Siri 3003 mewakili pilihan terbaik anda untuk kepingan aluminium berkelenturan umum. Dengan kelenturan tinggi dan ketelusan pembentukan yang sangat baik, ia mampu menerima jejari ketat serta memaafkan variasi proses kecil. Jika anda bertanya-tanya bagaimana cara membengkokkan kepingan aluminium tanpa retak, bermula dengan keadaan 3003-O (dilembutkan) memberikan ruang ralat paling besar.

Siri 5052 menawarkan alternatif yang lebih kuat sambil mengekalkan ketelusan pembengkokan yang baik. Seperti yang dinyatakan oleh pakar fabrikasi aluminium, 5052 menyediakan kekuatan lesu yang sangat baik dan mengekalkan bentuknya dengan baik selepas dibengkokkan—menjadikannya popular untuk kerja logam lembaran struktur dan aplikasi marin .

Sekarang, inilah di mana ramai jurutera menghadapi masalah: aluminium 6061. Walaupun ia merupakan aloi aluminium struktur yang paling biasa digunakan, pembengkokan kepingan aluminium dalam keadaan tempa 6061-T6 terkenal sukar dilakukan. Rawatan haba yang memberikannya kekuatan juga menjadikannya rapuh. Anda memerlukan jejari pembengkokan antara 3 hingga 6 kali ketebalan bahan untuk mengelakkan retakan, atau anda perlu melunakkannya terlebih dahulu kepada keadaan tempa-O sebelum proses pembentukan.

Jadual Rujukan Jejari Pembengkokan Minimum

Jadual ini menghimpunkan garis panduan penting mengenai jejari pembengkokan kepingan logam yang diperlukan untuk pembentukan yang berjaya pada pelbagai bahan biasa:

Bahan	Keadaan/Kekerasan	Jejari Lentur Minimum (× ketebalan)	Aras Lenturan Balik	Kedudukan Kemampuan Lentur
Keluli Lembut	Bergulung Panas	0.5 – 1.0	Rendah	Cemerlang
Keluli Lembut	Dingin Digaul	1.0 – 1.5	Rendah-Sederhana	Sangat baik
Keluli Tahan Karat (304)	Dilembutkan	0.5 – 1.0	Tinggi	Baik
Keluli Tahan Karat (304)	Separuh Keras	1.5 – 2.0	Tinggi	Sederhana
Aluminium 3003	O (Dilunakkan)	0 – 0.5	Sederhana	Cemerlang
Aluminium 5052	O (Dilunakkan)	0.5 – 1.0	Sederhana	Sangat baik
Aluminium 6061	T6	3.0 – 6.0	Sederhana-Tinggi	Buruk
Aluminium 6061	O (Dilunakkan)	1.0 – 1.5	Sederhana	Baik
Tembaga	Lembut	0 – 0.5	Rendah	Cemerlang
Kuningan	Dilembutkan	0.5 – 1.0	Rendah-Sederhana	Sangat baik

Nilai jejari lenturan minimum untuk logam lembaran ini berfungsi sebagai panduan permulaan—sentiasa sahkan dengan data pembekal bahan khusus anda dan lakukan ujian lenturan pada aplikasi yang kritikal.

Arah Butir dan Penyediaan Bahan

Berikut adalah faktor yang boleh mengejutkan pengilang berpengalaman sekalipun: arah butir boleh menentukan sama ada komponen anda lentur dengan bersih atau retak secara tidak dijangka. Logam lembaran membangunkan struktur butir berarah semasa proses penggulungan, dan susunan dalaman ini memberi kesan ketara terhadap kelakuan lenturan.

Peraturan emas? Lenturkan secara berserenjang dengan arah butir, sekiranya memungkinkan. Apabila anda melenturkan secara selari dengan arah penggulungan, anda bekerja bertentangan dengan struktur semula jadi bahan tersebut, menyebabkan tumpuan tekanan di sepanjang sempadan butir di mana retakan bermula. Melenturkan merentasi butir mengagihkan tekanan secara lebih sekata dan mengurangkan risiko pecah secara ketara.

Bagaimana anda mengenal pasti arah butir? Cari garis memanjang yang samar pada permukaan lembaran—garis-garis ini biasanya selari dengan arah penggelekkan. Untuk komponen kritikal, minta dokumentasi arah butir daripada pembekal bahan anda atau tandakan kepingan semasa proses penempatan (nesting) untuk memastikan orientasi yang betul semasa proses pembentukan.

Keadaan ketegaran bahan juga memerlukan perhatian yang sama. Penandaan ketegaran (O, H, T4, T6, dsb.) memberitahu anda bagaimana bahan tersebut diproses dan secara langsung meramalkan kelakuan lenturnya:

• O (Dilunakkan): Keadaan paling lembut, keanjalan maksimum, paling mudah dilenturkan tetapi kekuatan terendah selepas pembentukan
• Ketegaran H (dikeraskan melalui kerja): Kekuatan meningkat dengan kebolehlenturan berkurang—H14 dan H24 masih boleh dilenturkan dengan cukup baik
• T4/T6 (dirawat haba): Kekuatan maksimum tetapi keanjalan berkurang secara ketara—jangkakan retakan pada jejari lenturan piawai

Untuk aplikasi yang mencabar, pertimbangkan proses pelunakan (annealing) pada aloi yang telah melalui rawatan haba sebelum ditekuk, kemudian rawat semula selepas pembentukan. Pendekatan ini membolehkan anda mencapai jejari ketat pada bahan yang sebaliknya akan retak, walaupun ia menambahkan langkah pemprosesan dan kos.

Dengan asas pemilihan bahan dan penyediaan bahan yang telah dibincangkan, kini anda bersedia untuk mengendali pengiraan yang menterjemahkan sifat-sifat ini kepada corak rata yang tepat—bermula dengan formula faktor-K dan elaun tekukan yang menjadi tunjang ketepatan dimensi.

Pengiraan Elaun Tekukan dan Formula Faktor-K

Anda telah memilih bahan anda, memilih kaedah tekukan, dan mereka bentuk geometri komponen anda. Kini timbul soalan yang membezakan komponen yang tepat daripada bahan buangan: berapa panjang blank rata anda supaya mencapai dimensi tepat yang diperlukan selepas proses tekukan? Di sinilah pengiraan tekukan logam lembaran menjadi penting—dan di sinilah banyak projek gagal.

Hubungan antara kebenaran lenturan, pengurangan lenturan, dan panjang terbentang mungkin kelihatan mengintimidasi pada mulanya. Namun, setelah anda memahami logik di sebaliknya, anda akan memiliki alat untuk meramalkan dimensi corak rata dengan keyakinan.

Penjelasan Mudah tentang Faktor K

Bayangkan faktor K sebagai penanda kedudukan. Apabila anda melenturkan logam lembaran, permukaan luar meregang manakala permukaan dalam termampat. Di suatu tempat di antara dua ekstrem ini terletak paksi neutral—garis teoretikal yang tidak mengalami peregangan mahupun pemampatan dan oleh itu mengekalkan panjang asalnya.

Berikut adalah pandangan utama: apabila logam berada dalam keadaan rata, paksi neutral terletak tepat di tengah ketebalan bahan. Namun, semasa proses lenturan, paksi ini berpindah ke arah bahagian dalam lenturan. Faktor K mengukur secara tepat seberapa banyak perpindahan tersebut.

Rumus lenturan untuk logam lembaran menakrifkan faktor K sebagai:

Faktor K = t / T (di mana t = jarak dari permukaan dalam ke paksi neutral, dan T = ketebalan bahan)

Bagi kebanyakan bahan dan keadaan pembengkokan, nilai faktor K berada di antara 0.3 dan 0.5. Faktor K sebanyak 0.33 bermaksud paksi neutral terletak kira-kira sepertiga jarak dari permukaan dalaman—yang sebenarnya merupakan senario yang paling biasa dalam operasi pembengkokan udara piawai.

Beberapa faktor mempengaruhi pemilihan faktor K anda:

• Jenis Bahan: Aluminium lembut biasanya menggunakan 0.33–0.40; keluli tahan karat sering memerlukan 0.40–0.45
• Kaedah lenturan: Pembengkokan udara umumnya menggunakan faktor K yang lebih rendah berbanding pembengkokan hingga dasar (bottoming) atau pembengkokan dengan tekanan tinggi (coining)
• Nisbah jejari pembengkokan kepada ketebalan: Apabila jejari dalaman melebihi ketebalan bahan (r/T > 1), paksi neutral bergerak lebih dekat ke pusat, menyebabkan faktor K mendekati 0.5
• Kekerasan bahan: Ketegaran yang lebih tinggi menggeser paksi neutral lebih ke dalam, mengurangkan faktor K

Menurut rujukan kejuruteraan logam lembaran , anda boleh mengira faktor K menggunakan formula: k = log(r/s) × 0.5 + 0.65, di mana r ialah jejari lenturan dalam dan s ialah ketebalan bahan. Walau bagaimanapun, nilai faktor K yang paling tepat diperoleh melalui pengiraan songsang berdasarkan ujian lenturan sebenar yang dijalankan dengan peralatan dan bahan khusus anda.

Langkah demi Langkah: Pengiraan Benaman Lenturan

Benaman lenturan mewakili panjang lengkok paksi neutral melalui zon lenturan. Ia memberitahu anda secara tepat berapa banyak panjang bahan yang digunakan oleh lenturan itu sendiri—maklumat penting untuk menentukan saiz awal kepingan bahan.

Formula benaman lenturan ialah:

Benaman Lenturan = Sudut × (π/180) × (Jejari Lenturan + Faktor K × Ketebalan)

Mari kita jalankan satu contoh pengiraan jejari lenturan logam lembaran secara menyeluruh. Bayangkan anda sedang melentur aluminium 5052 setebal 0.080" pada sudut 90 darjah dengan jejari dalam 0.050".

1. Kumpulkan nilai-nilai anda:
   • Sudut = 90 darjah
   • Jejari Lenturan Dalam = 0.050"
   • Ketebalan Bahan = 0.080"
   • Faktor K = 0.43 (nilainya lazim bagi aluminium 5052 mengikut spesifikasi bahan )
2. Kira jejari paksi neutral:
   • Jejari Paksi Neutral = Jejari Lenturan + (Faktor K × Ketebalan)
   • Jejari Paksi Neutral = 0.050" + (0.43 × 0.080") = 0.050" + 0.0344" = 0.0844"
3. Tukar sudut kepada radian:
   • Sudut dalam radian = 90 × (π/180) = 1.5708
4. Kira elaun lenturan:
   • Elaun Lenturan = 1.5708 × 0.0844" = 0.1326"

Nilai 0.1326" ini mewakili panjang lengkok bahan yang digunakan oleh lenturan itu sendiri. Anda akan merujuk nilai ini apabila membina corak rata anda.

Memahami Penolakan Lenturan berbanding Elaun Lenturan

Walaupun kebenaran lenturan memberitahu anda panjang lengkok melalui bahagian lentur, pengurangan lenturan menjawab soalan yang berbeza: berapa pendekkah corak rata saya berbanding jumlah panjang kelonggaran?

Hubungan ini berfungsi seperti berikut: jika anda mengukur kedua-dua kelonggaran pada komponen yang dilenturkan dari tepi masing-masing hingga ke bucu tajam teoritis (titik puncak di mana permukaan luar akan bersilang), anda akan memperoleh jumlah panjang. Namun, corak rata anda perlu lebih pendek daripada jumlah ini kerana lenturan menambah bahan melalui regangan.

Rumus pengurangan lenturan adalah:

Penolakan Lentur = 2 × (Jejari Lentur + Ketebalan) × tan(Sudut/2) − Keizinan Lentur

Menggunakan nilai contoh yang sama:

1. Kira pelarasan luar:
   • Pelarasan Luar = (Jejari Lenturan + Ketebalan) × tan(Sudut/2)
   • Pelarasan Luar = (0.050" + 0.080") × tan(45°) = 0.130" × 1 = 0.130"
2. Kira pengurangan lenturan:
   • Pengurangan Lenturan = 2 × 0.130" − 0.1326" = 0.260" − 0.1326" = 0.1274"

Nilai 0.1274" ini dikurangkan daripada jumlah panjang kelonggaran anda untuk menentukan saiz corak rata.

Daripada Formula ke Corak Rata

Sekarang, mari kita gunakan pengiraan ini pada komponen sebenar. Bayangkan anda memerlukan saluran-C dengan tapak 6 inci dan dua tepi sepanjang 2 inci, masing-masing ditekuk ke atas pada sudut 90 darjah dari bahan aluminium 5052 setebal 0.080 inci yang sama.

Dimensi akhir yang diinginkan:

• Panjang tapak: 6 inci
• Tepi kiri: 2 inci
• Tepi kanan: 2 inci
• Jumlah jika diukur hingga bucu tajam: 10 inci

Dengan pengurangan tekukan sebanyak 0.1274 inci bagi setiap tekukan (dikira di atas), berikut adalah cara menentukan corak rata anda:

1. Kenal pasti kandungan setiap bahagian:
   • Setiap tepi 2 inci mengandungi separuh daripada satu tekukan
   • Tapak 6" mengandungi separuh daripada dua kelengkungan (satu di setiap hujung)
2. Tolak pengurangan yang sesuai:
   • Panjang rata flens kiri = 2" − (0,1274" ÷ 2) = 2" − 0,0637" = 1,9363"
   • Panjang rata flens kanan = 2" − (0,1274" ÷ 2) = 2" − 0,0637" = 1,9363"
   • Panjang rata tapak = 6" − (2 × 0,0637") = 6" − 0,1274" = 5,8726"
3. Kira jumlah panjang corak rata:
   • Corak Rata = 1,9363" + 5,8726" + 1,9363" = 9,7452"

Kepingan rata anda haruslah sepanjang 9,7452". Apabila dibengkokkan, peregangan bahan melalui setiap kelengkungan menambah semula panjang yang telah ditolak, menghasilkan tapak 6" sasaran dengan flens 2".

Rujukan Faktor K Mengikut Bahan

Gunakan carta kebenaran kelengkungan ini sebagai titik permulaan untuk bahan biasa—tetapi sentiasa sahkan dengan data pembekal khusus anda atau lakukan ujian kelengkungan untuk aplikasi kritikal:

Bahan	Lembut/Dilunakkan Faktor K	Separuh Keras Faktor K	NOTA
Keluli Lembut	0.35 - 0.41	0.38 - 0.45	Tingkah laku paling boleh diramalkan
Keluli tahan karat	0.40 - 0.45	0.45 - 0.50	Lompatan balik yang lebih tinggi memerlukan perhatian
Aluminium 5052	0.40 - 0.45	0.43 - 0.47	Kebolehan Membentuk yang Cemerlang
Aluminium 6061	0.37 - 0.42	0.40 - 0.45	Gunakan jejari lengkung minimum dengan berhati-hati
Tembaga	0.35 - 0.40	0.38 - 0.42	Sangat mulur, memberi toleransi
Kuningan	0.35 - 0.40	0.40 - 0.45	Perhatikan kejadian retak mengikut musim

Ingatlah: hubungan antara jejari lengkung minimum dan faktor K bukanlah linear. Seperti yang dinyatakan dalam kajian lenturan tepat, faktor K meningkat seiring dengan nisbah jejari terhadap ketebalan, tetapi pada kadar yang semakin berkurangan, mendekati had 0.5 apabila nisbah tersebut menjadi sangat besar.

Perisian CAD dengan alat logam lembaran—termasuk SolidWorks, Inventor, dan Fusion 360—boleh mengautomatiskan pengiraan ini setelah anda memasukkan nilai faktor K dan jejari lengkung yang tepat. Namun, memahami matematik asas di sebaliknya memastikan anda boleh mengesahkan hasil dan menyelesaikan masalah apabila corak rata tidak menghasilkan dimensi yang dijangkakan.

Dengan corak rata yang tepat di tangan, cabaran seterusnya ialah mereka bentuk komponen yang benar-benar boleh dikeluarkan secara berjaya—yang membawa kita kepada peraturan rekabentuk kritikal yang mencegah kegagalan sebelum komponen tersebut sampai ke mesin lentur tekan.

Peraturan Rekabentuk untuk Lenturan Logam Lembaran yang Berjaya

Anda telah menguasai pengiraan. Anda memahami bahan-bahan anda. Namun, inilah realiti yang pahit: walaupun pengiraan sempurna tidak akan menyelamatkan sebarang komponen yang melanggar had reka bentuk asas. Perbezaan antara kelancaran proses pengeluaran dan tumpukan komponen yang dibuang sering bergantung kepada dimensi yang mungkin anda abaikan—panjang flens, kedudukan lubang, dan potongan pelepasan yang kelihatan seperti butiran kecil sehingga menyebabkan kegagalan besar.

Mengikuti garis panduan reka bentuk logam lembaran yang telah terbukti mengubah pengetahuan teoretikal menjadi komponen yang benar-benar berfungsi. Mari kita kaji dimensi kritikal yang mengelakkan masalah pembuatan mahal sebelum ia berlaku.

Dimensi Kritikal yang Mengelakkan Kegagalan

Setiap operasi lenturan mempunyai had fizikal yang ditentukan oleh geometri perkakasan. Abaikan had-had ini, dan anda akan menghadapi ciri-ciri yang terdistorsi, tepi yang retak, atau komponen yang tidak dapat dibentuk mengikut rekabentuk asal.

Panjang Flens Minimum mewakili kekangan paling asas anda. Flanj—yang diukur dari tangen lengkung ke tepi bahan—mesti cukup panjang supaya tolok belakang mesin tekuk tekan dapat mengesan bahagian tersebut dengan tepat. Mengikut garis panduan pembengkokan SendCutSend, panjang flanj minimum berbeza-beza mengikut jenis bahan dan ketebalannya, dan anda sentiasa perlu mengesahkan nilai tersebut terhadap keperluan spesifik pengilang komponen anda.

Berikut adalah pendekatan praktikal: semak spesifikasi rekabentuk untuk bahan yang dipilih sebelum menetapkan dimensi akhir. Kebanyakan pengilang komponen memberikan nilai flanj minimum bagi ukuran corak rata (sebelum dibengkokkan) dan ukuran terbentuk (selepas dibengkokkan). Penggunaan titik rujukan yang salah akan menghasilkan flanj yang terlalu kecil sehingga tidak dapat dibengkokkan dengan betul.

Jarak Lubang-ke-Bengkokan mencegah distorsi ciri-ciri berdekatan garis bengkok. Apabila lubang terletak terlalu dekat dengan garis bengkok, zon deformasi akan meregang dan memampatkan bahan di sekitarnya, menyebabkan lubang bulat berubah bentuk menjadi bujur serta mengalihkan kedudukan sebenar lubang tersebut.

• Minimum selamat: Lubang kedudukan sekurang-kurangnya 2× ketebalan bahan ditambah jejari lenturan dari garis lenturan
• Pendekatan berhati-hati: Gunakan 3× ketebalan bahan ditambah jejari lenturan untuk ciri-ciri kritikal
• Alur dan lubang potongan: Gunakan peraturan yang sama terhadap tepi terdekat mana-mana bukaan

Sebagai contoh, dengan bahan setebal 0.080" dan jejari lenturan 0.050", jarak minimum lubang dari garis lenturan mestilah sekurang-kurangnya 0.210" (2 × 0.080" + 0.050")—walaupun jarak 0.290" memberikan lebih banyak ruang ralat.

Nisbah lenturan bersebelahan penting apabila membentuk saluran-U atau bentuk kotak. Jika flens kembali terlalu panjang berbanding tapak, pelentur tekan akan berlanggar dengan flens yang telah dibentuk. Seperti yang dinyatakan dalam amalan terbaik pembuatan, kekalkan nisbah 2:1 antara panjang flens tapak dan flens kembali. Flens tapak sepanjang 2" bermaksud setiap flens kembali tidak boleh melebihi 1".

Reka Bentuk untuk Kemudahan Pengilangan

Pilihan rekabentuk pintar tidak hanya mengelakkan kegagalan—tetapi juga mengurangkan kos perkakasan, meminimumkan masa persediaan, dan meningkatkan kualiti keseluruhan komponen. Operasi lipatan logam lembaran menjadi jauh lebih cekap apabila anda mereka bentuk dengan mengambil kira sekatan pembuatan sejak dari peringkat awal.

• Piawaikan jejari lenturan: Menggunakan jejari dalaman yang konsisten di seluruh komponen anda mengelakkan perubahan perkakasan dan mengurangkan kerumitan persediaan
• Selaraskan garis lipatan: Apabila beberapa lipatan berkongsi garis yang sama, lipatan tersebut boleh dibentuk dalam satu operasi sahaja
• Kekalkan tepi yang selari: Tolok belakang mesin tekan brek memerlukan tepi rujukan yang selari untuk menempatkan komponen secara tepat
• Elakkan sudut yang terlalu tajam: Lipatan yang lebih tajam daripada 30 darjah memerlukan perkakasan khas dan meningkatkan cabaran lenturan balik (springback)
• Pertimbangkan turutan lipatan: Reka bentuk komponen supaya lipatan awal tidak menghalang akses perkakasan untuk operasi seterusnya

Reka bentuk lembaran logam Joggle—di mana anda mencipta langkah anjakan dalam bahan—memerlukan perhatian khusus. Joggle melibatkan dua lenturan yang berdekatan dalam arah bertentangan, dan jarak antara garis lenturan mesti memuatkan ketebalan bahan serta geometri perkakasan. Kedalaman joggle yang tidak mencukupi menyebabkan pembentukan tidak lengkap atau retakan bahan pada bahagian peralihan.

Bagaimana pula dengan garis lenturan yang tidak selari? Jika reka bentuk anda mengandungi lenturan di sepanjang tepi yang tidak selari dengan mana-mana tepi rujukan, anda perlu menambah ciri pendaftaran. Mengikut garis panduan SendCutSend, penambahan flens sementara dengan tab—masing-masing lebarnya kira-kira 50% daripada ketebalan bahan, dipasang pada jarak 1× ketebalan bahan—menyediakan tepi selari yang diperlukan untuk penentuan kedudukan yang tepat. Tab-tab ini boleh dibuang selepas proses lenturan.

Potongan Pelepasan dan Penempatannya

Di sinilah banyak rekabentuk gagal: melupakan bahawa pembengkokan bahan bukan sahaja mengubah sudutnya—tetapi juga memindahkan bahan secara fizikal, yang memerlukan ruang untuk berada. Potongan pelepasan menyediakan ruang tersebut, mencegah koyak, terpesong, dan deformasi tidak diingini pada sambungan bengkok.

Pelepasan Lentur mengeluarkan bahan di tepi bengkok di mana bahagian melengkung bersambung dengan bahan rata bersebelahan. Tanpa pelepasan yang sesuai, bahan yang termampat di bahagian dalam bengkok akan tertolak ke luar, menyebabkan distorsi atau retak pada bahagian rata. Seperti yang diterangkan dalam panduan pelepasan bengkok SendCutSend, pelepasan bengkok ialah "sekadar pengeluaran kawasan kecil bahan di tepi bengkok di mana bahagian melengkung bengkok bersambung dengan bahan rata di sekelilingnya."

Kiraan pelepasan bengkok SendCutSend memberikan dimensi minimum yang boleh dipercayai:

• Lebar: Sekurang-kurangnya separuh ketebalan bahan (Lebar Pelepasan = Ketebalan ÷ 2)
• Kedalaman: Ketebalan bahan + jejari bengkok + 0.02" (0.5 mm), diukur dari garis bengkok

Untuk bahagian setebal 0.080" dengan jejari lenturan 0.050", anda memerlukan potongan pelepasan sekurang-kurangnya selebar 0.040" dan sedalam 0.150" (0.080" + 0.050" + 0.020").

Pelepasan sudut untuk logam lembaran keperluan ini berlaku apabila dua lenturan bertemu di sudut—contohnya pada dulang, kotak, atau kandungan. Tanpa pelepasan sudut, flens tidak dapat bertemu secara bersih, dan terdapat risiko koyak di persimpangan. Prinsip penyesuaian saiz yang sama berlaku, dengan cadangan tambahan: kekalkan jarak sekurang-kurangnya 0.015" (0.4 mm) antara flens bersebelahan di sudut.

Bentuk pelepasan yang biasa termasuk:

• Segi empat tepat: Mudah direka bentuk, berfungsi baik untuk kebanyakan aplikasi
• Obround (slot dengan hujung bulat): Meminimumkan saiz celah untuk sudut yang akan dikimpal atau disegel
• Bulat: Mudah dibuat menggunakan alat piawai, walaupun meninggalkan celah yang sedikit lebih besar
• Bentuk tersuai: Pemotongan laser menjadikan geometri timbul unik sama mudahnya seperti geometri yang ringkas

Bilakah anda tidak memerlukan pelepasan timbul? Lenturan lebar penuh yang meluas sepenuhnya merentasi komponen tidak memerlukan pelepasan timbul di tepi-tepi tersebut—tiada bahan rata bersebelahan yang akan mengganggu. Namun, jangkakan sedikit pembengkungan di sepanjang tepi berdekatan dengan bahagian dalam lenturan, yang mungkin perlu dibuang untuk aplikasi pemasangan rapat.

Senarai Semak Alat Lenturan Logam Lembaran Anda

Sebelum menghantar sebarang rekabentuk ke proses pembuatan, sahkan parameter kritikal berikut:

• Panjang flens memenuhi atau melebihi nilai minimum khusus bahan
• Lubang dan lubang potong mengekalkan jarak yang sesuai dari garis lenturan
• Bentuk saluran-U dan kotak mengikuti nisbah tapak-ke-balik 2:1
• Pelepasan lenturan dimasukkan di mana-mana sahaja lenturan berakhir di dalam komponen
• Pelepasan sudut diukur secara sesuai di lokasi persilangan lenturan
• Semua tepi rujukan lenturan selari dengan garis lenturan
• Urutan lenturan adalah boleh dilaksanakan tanpa gangguan alat

Mengambil masa untuk mengesahkan rekabentuk anda berdasarkan panduan rekabentuk logam lembaran ini dapat mengelakkan rasa frustasi akibat penemuan masalah semasa pengeluaran—atau lebih buruk lagi, selepas komponen dihantar. Dengan asas-asas rekabentuk yang betul telah diterapkan, anda berada dalam kedudukan yang baik untuk menyelesaikan masalah kecacatan berkaitan proses yang mungkin dialami walaupun oleh komponen yang direkabentuk dengan baik semasa operasi pelenturan.

Menyelesaikan Masalah Kecacatan Lenturan Biasa dan Penyelesaiannya

Anda telah mengikuti peraturan rekabentuk, mengira kadar lenturan (bend allowance) dengan betul, serta memilih bahan yang sesuai—namun komponen anda masih keluar dari mesin lentur (press brake) dengan masalah. Adakah ini terdengar biasa? Malah pembuat yang berpengalaman sekalipun sering menghadapi kecacatan pelenturan logam yang kelihatan muncul secara tiba-tiba. Perbezaan antara kadar sisa (scrap) yang mahal dengan pengeluaran yang konsisten terletak pada pemahaman mengapa kecacatan-kecacatan ini berlaku dan bagaimana cara menghapuskan mereka secara sistematik.

Panduan penyelesaian masalah ini menangani masalah dunia nyata yang akan anda hadapi semasa membengkokkan logam lembaran dalam keadaan sejuk. Setiap cacat mempunyai punca yang dapat dikenal pasti dan penyelesaian yang telah terbukti—tiada teori kabur, hanya penyelesaian praktikal yang dapat memulihkan pengeluaran anda.

Menyelesaikan Cabaran Springback

Springback kekal sebagai masalah paling umum dalam pembentukan logam lembaran. Anda memprogramkan bengkokan 90 darjah, melepaskan penumbuk, dan menyaksikan komponen anda kembali ke 93 atau 95 darjah. Pemulihan elastik ini berlaku kerana bahan secara semula jadi cuba kembali ke bentuk asalnya selepas daya bengkokan dialihkan.

Menurut penyelidikan pembengkokan tepat , springback berbeza secara ketara mengikut jenis bahan. Keluli tahan karat (304 dan 316) biasanya menunjukkan springback sebanyak 6–8 darjah, manakala aluminium 6061-T6 puratanya hanya 2–3 darjah. Keluli aloi rendah kekuatan tinggi boleh mengalami springback sehingga 8–10 darjah—cukup untuk merosakkan ketepatan dimensi tanpa pampasan yang sesuai.

Mengapa springback berlaku:

• Bahan tersebut mengalami deformasi elastik dan plastik semasa proses lenturan—bahagian elastik akan kembali ke bentuk asal apabila daya dilepaskan
• Bahan dengan kekuatan alah yang lebih tinggi menyimpan tenaga elastik yang lebih banyak, menyebabkan kelenturan balik (springback) yang lebih besar
• Bukaan acuan-V yang lebar mengurangkan hadangan terhadap bahan, meningkatkan pemulihan elastik
• Lenturan udara (air bending) membolehkan kelenturan balik yang lebih besar berbanding kaedah penopangan penuh (bottoming) atau penghampakan (coining)

Cara mengimbangi kelenturan balik:

• Lentur secara sengaja melebihi sudut sasaran: Lenturkan bahan melebihi sudut sasaran agar bahan dapat melenting kembali ke kedudukan yang betul. Menurut pakar mesin lentur tekan (press brake), sudut lenturan berlebihan boleh dianggarkan menggunakan formula: Δθ = θ × (σy/E), di mana θ ialah sudut sasaran, σy ialah kekuatan alah, dan E ialah modulus keanjalan
• Kurangkan lebar acuan-V: Mengurangkan nisbah lebar kepada ketebalan dari 12:1 kepada 8:1 telah terbukti mengurangkan kelenturan balik sehingga 40%
• Tukar kepada kaedah penopangan penuh (bottoming) atau penghampakan (coining): Kaedah-kaedah ini mengubah bentuk plastik bahan secara lebih lengkap, mengurangkan pemulihan elastik
• Gunakan kawalan adaptif CNC: Tekanan brek moden dengan pengukuran sudut secara masa nyata boleh menyesuaikan secara automatik perjalanan penumbuk untuk mengimbangi springback dalam tempoh 0.2 saat
• Tingkatkan masa tahan: Menahan penumbuk pada titik mati bawah membolehkan bahan mencapai deformasi plastik yang lebih penuh

Intipati utama? Springback bukanlah satu cacat yang perlu dihapuskan—ia adalah tingkah laku pembengkokan logam yang perlu anda pelajari untuk diramalkan dan diatasi melalui penyesuaian proses.

Mencegah Retak dan Kecacatan Permukaan

Tiada perkara lain yang merosakkan komponen lebih cepat daripada retak tepat di garis pembengkokan. Berbeza dengan springback yang mempengaruhi dimensi, retak menyebabkan kegagalan struktur yang terus menghantar komponen ke tong sisa.

Punca dan penyelesaian retak:

• Jejari lentur terlalu kecil: Apabila jejari dalaman jatuh di bawah nilai minimum bahan, kepekatan tegasan melebihi had tegangan tarik. Penyelesaian: Tingkatkan jejari lenturan anda sekurang-kurangnya kepada 1× ketebalan bahan untuk keluli piawai, atau 3–6× untuk aloi aluminium yang diperlakukan haba
• Arah lenturan bertentangan dengan arah butir: Proses penggelekkan menghasilkan struktur butir berarah pada logam lembaran. Lenturan selari dengan arah penggelekkan memusatkan tegasan sepanjang sempadan butir. Penyelesaian: Orientasikan kepingan supaya lenturan dilakukan secara berserenjang dengan arah butir, sekiranya memungkinkan
• Bahan terlalu keras atau rapuh: Bahan yang mengalami pengerasan akibat kerja atau perlakuan haba akan retak pada jejari piawai. Penyelesaian: Pertimbangkan proses anil sebelum lenturan, atau tukar kepada aloi yang lebih mulur. Seperti yang dinyatakan oleh pakar fabrikasi, pemanasan awal logam berkekuatan tinggi hingga 150°C meningkatkan mulurnya secara ketara
• Keadaan kerja sejuk: Melentur keluli di bawah 10°C meningkatkan sifat kerapuhannya. Penyelesaian: Panaskan awal bahan atau bawa ke suhu bilik sebelum proses pembentukan

Tekstur permukaan seperti kulit oren:

Kecacatan ini menghasilkan penampilan kasar dan bertekstur pada permukaan lengkung luar—terutamanya kelihatan jelas pada aluminium dan logam lembut. Punca utamanya biasanya peregangan berlebihan yang melebihi had struktur butir bahan.

• Gunakan jejari lengkung yang lebih besar untuk mengurangkan tekanan pada permukaan luar
• Pilih bahan berbutir halus apabila kemasan permukaan sangat penting
• Pertimbangkan rawatan permukaan selepas pembengkokan untuk komponen yang kelihatan

Garis-garis dan tanda acuan:

Kerosakan permukaan sering kali disebabkan oleh kontaminasi atau perkakasan acuan yang haus, bukan proses pembengkokan itu sendiri. Menurut kajian penyelenggaraan , sehingga 5% kerja semula dalam fabrikasi logam lembaran dapat dijejak kembali kepada kontaminasi yang diabaikan atau kerosakan acuan.

• Sebab: Permukaan perkakasan acuan yang kotor atau haus, pelinciran tidak mencukupi, serta sentuhan logam-ke-logam di zon tekanan tinggi
• Penyelesaian: Bersihkan dan kilapkan acuan sebelum setiap persediaan; gunakan pelincir yang sesuai untuk jenis bahan anda; gunakan sisipan filem UHMW-PE (ketebalan 0.25 mm) untuk melindungi logam lembut; gantikan atau asah semula acuan apabila tanda kehausan menjadi kelihatan

Masalah Kerut dan Distorsi

Kerutan mungkin tidak memecahkan komponen, tetapi merosakkan rupa profesional dan boleh mengganggu ketepatan pemasangan dalam sambungan presisi. Kecacatan ini kelihatan sebagai gelombang berombak di sepanjang bahagian dalam lengkungan atau merentasi flens.

Mengapa kerutan berlaku:

• Daya mampatan di bahagian dalam lengkungan melebihi keupayaan bahan untuk menyesuaikan deformasi secara licin
• Panjang flens terlalu panjang tanpa sokongan yang mencukupi semasa proses pembentukan
• Reka bentuk acuan tidak mengawal aliran bahan dengan betul
• Daya pemegang bahan (blank holder force) yang tidak mencukupi membenarkan bahan melengkung

Cara menghilangkan kerutan:

• Kurangkan panjang flens: Flens yang panjang dan tidak disokong mudah mengalami kelengkungan—kekalkan nisbah dalam garis panduan rekabentuk
• Tambahkan ciri penghadang: Gunakan acuan yang lebih kaku atau masukkan pemegang bahan mentah yang mengekalkan ketegangan bahan semasa perubahan arah pembengkokan
• Tingkatkan tekanan pemegang bahan mentah: Dalam operasi penarikan-bentuk, tekanan yang lebih tinggi menghalang bahan daripada diumpan secara tidak sekata
• Optimumkan kelegaan acuan: Kelongsongan yang terlalu besar membenarkan bahan bergerak secara tidak dapat diramal; kelongsongan yang terlalu kecil pula menyebabkan masalah lain

Lengkung dan pilin:

Apabila komponen siap mengalami lengkung sepanjang panjangnya atau pilin keluar dari satah, masalah ini biasanya disebabkan oleh taburan daya yang tidak sekata atau sokongan bahan yang tidak mencukupi.

• Periksa kelongsongan gib: Jika kelongsongan melebihi 0.008 inci, peluncur mungkin tidak bergerak secara sekata, menyebabkan ubah bentuk
• Sokong bahan mentah yang panjang: Gunakan lengan anti-jatuh untuk bahan mentah yang panjangnya melebihi 4 kali lebarnya bagi mengelakkan distorsi akibat graviti
• Sahkan keseimbangan tekanan ram: Respons silinder hidraulik yang tidak sekata menyebabkan satu sisi terbentuk lebih awal daripada sisi lain

Mencapai Ketepatan Dimensi

Anda menetapkan sudut 90 darjah, tetapi komponen secara konsisten diukur pada 87 atau 92 darjah. Flens keluar sebanyak 0.030 inci lebih pendek. Masalah ketepatan dimensi ini bertambah secara kumulatif dalam pemasangan, mengubah ralat kecil menjadi masalah ketidaksesuaian besar.

Sudut lenturan yang tidak konsisten:

• Sebab: Variasi ketebalan bahan, bahu acuan haus, salah pelarasan tolok belakang, pengiraan alokasi lenturan yang tidak tepat
• Penyelesaian: Periksa bahu acuan untuk kausan melebihi 0.1 mm; kalibrasi sensor sudut setiap 40 jam operasi; sahkan ketebalan bahan berada dalam had toleransi; ukur sudut lenturan di kedua-dua hujung dan di tengah rentang komponen pertama—variasi melebihi 1° menunjukkan pesongan alas atau salah pelarasan ram

Variasi lebar flens:

• Sebab: Ralat penentuan kedudukan tolok belakang, isu pengulangan probe, hanyutan kalibrasi pulang ke sifar
• Penyelesaian: Sahkan tolok kembali ke kedudukan asal secara konsisten; gunakan formula Ralat Flens = tan(θ) × ralat tolok belakang untuk meramalkan sisihan dimensi; laraskan semula apabila variasi melebihi ±0,3 mm

Penipisan bahan pada keluk:

Apabila bukaan acuan-V jatuh di bawah 6× ketebalan bahan, jejari keluk menjadi terlalu ketat dan memusatkan daya pada permukaan dalaman. Keluli berkekuatan tinggi boleh mengalami penipisan sehingga 12% dalam keadaan ini, yang menjejaskan integriti struktural.

• Penyelesaian: Pilih acuan-V yang lebih besar atau beralih kepada pembengkokan bawah (bottom bending) untuk sokongan bahan yang lebih baik; sahkan penipisan kekal dalam had yang dibenarkan untuk aplikasi struktural

Interaksi Parameter Proses

Inilah yang membezakan pakar penyelesaian masalah daripada orang lain: kefahaman bahawa cacat pembengkokan jarang disebabkan oleh satu faktor sahaja. Sifat bahan, pemilihan alat, dan parameter proses saling berinteraksi secara kompleks.

Apabila membengkokkan keluli atau keluli tahan karat:

• Kekuatan alah yang lebih tinggi bermaksud lebih banyak springback—kompensasi dengan pembengkokan berlebihan (overbending) atau beralih kepada teknik bottoming
• Pengerasan akibat kerja semasa proses pembentukan boleh menyebabkan retakan sekunder jika lenturan susulan dilakukan tanpa pelepasan tegasan
• Keluli tahan karat menghasilkan geseran yang lebih tinggi, mempercepat kerosakan alat dan meningkatkan risiko retakan di tepi pada jejari ketat

Apabila suatu komponen menunjukkan logam yang dibengkokkan secara tidak betul:

1. Pertama, sahkan bahan tersebut sepadan dengan spesifikasi—aloi atau tempur yang salah mengakibatkan kelakuan yang tidak dapat diramalkan
2. Periksa penyelarasan alat menggunakan sistem rujukan laser (kekalkan sisihan garis tengah ≤0.05 mm)
3. Sahkan parameter proses sepadan dengan keperluan bahan—daya tekan, kelajuan, dan masa tahan semua mempengaruhi hasil akhir
4. Semak pengiraan corak rata—nilai faktor K yang tidak betul akan menyebabkan rantaian ralat dimensi

Pendekatan paling boleh dipercayai menggabungkan pencegahan melalui rekabentuk yang betul bersama penyelesaian masalah secara sistematik apabila berlaku masalah. Dokumen penyelesaian anda untuk setiap kombinasi bahan dan ketebalan—pengetahuan institusi ini menjadi sangat bernilai untuk latihan dan konsistensi.

Dengan strategi penyelesaian masalah cacat di tangan, kini anda bersedia untuk mengkaji bagaimana pemilihan peralatan dan pilihan perkakasan mempengaruhi keupayaan anda mencapai pengeluaran yang konsisten dan bebas cacat bagi pelbagai isipadu komponen dan tahap kerumitan.

Panduan Pemilihan Peralatan dan Perkakasan Lentur

Anda telah mengoptimumkan rekabentuk anda, mengira pelebaran lenturan (bend allowances) anda, dan bersedia menghadapi kemungkinan cacat—tetapi semua persiapan ini tidak bererti apa-apa jika peralatan anda tidak mampu memberikan ketepatan yang diperlukan oleh komponen anda. Memilih mesin lentur logam lembaran yang sesuai bukan sekadar soal kapasiti; ia adalah tentang menyesuaikan keupayaan mesin dengan isipadu pengeluaran, kerumitan komponen, dan keperluan toleransi anda.

Sama ada anda mengendalikan bengkel prototaip atau talian pengeluaran berisipadu tinggi, memahami kompromi antara pelbagai jenis mesin lentur logam membantu anda membuat keputusan pelaburan yang lebih bijak serta mengelakkan ketidaksesuaian mahal antara peralatan dan aplikasi.

Menyesuaikan Peralatan dengan Isipadu Pengeluaran

Keperluan pengeluaran anda harus menentukan pilihan peralatan—bukan sebaliknya. Suatu jentera yang sempurna untuk satu aplikasi mungkin sama sekali tidak sesuai untuk aplikasi lain, walaupun bahan dan geometri komponen yang digunakan adalah identik.

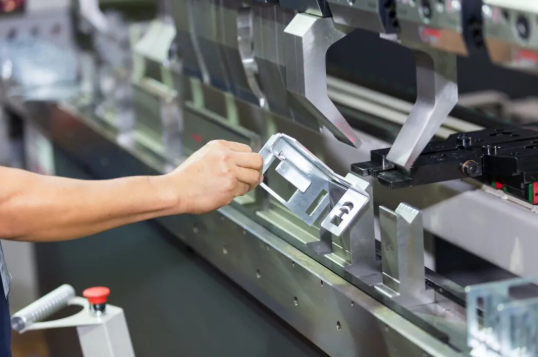

Brek manual untuk pembuatan prototaip dan kerja isipadu rendah:

Apabila anda menghasilkan komponen tunggal atau kelompok kecil, automasi canggih menambah kos tanpa manfaat yang sepadan. Brek tangan logam atau brek cornice menawarkan kesederhanaan dan keluwesan untuk kerja logam lembaran sehingga kira-kira saiz 16 gauge. Jentera-jentera ini memerlukan persediaan minimum, mempunyai kos operasi rendah, dan membolehkan operator berpengalaman membentuk komponen uji dengan cepat untuk mengesahkan rekabentuk sebelum melanjutkan kepada perkakasan pengeluaran.

Kompromi yang terlibat? Operasi manual bermaksud ketekalan sepenuhnya bergantung kepada kemahiran operator. Untuk kerja ketepatan tinggi atau isipadu yang lebih besar, anda memerlukan bantuan mekanikal.

Brek tekan mekanikal untuk pengeluaran berulang:

Menurut Analisis brek tekan GHMT tekanan mekanikal menggunakan roda imbas untuk menyimpan tenaga dan memindahkannya melalui sambungan mekanikal bagi menggerakkan peluncur. Mesin ini dicirikan oleh struktur yang ringkas, kos relatif rendah, dan keperluan penyelenggaraan yang minimum.

Namun, mesin-mesin ini mempunyai batasan yang ketara: langkah lenturan tetap menjadikan penyesuaian tidak selesa, kelenturan operasi rendah, dan terdapat risiko keselamatan berkaitan mekanisme pengasing dan brek. Pengilang moden semakin menganggap tekanan mekanikal sebagai peralatan lama yang hanya sesuai untuk aplikasi berkelajuan tinggi dan berulang tertentu, di mana kelebihan kelajuannya mengatasi ketidaklenturannya.

Tekanan hidraulik untuk keluwesan:

Sistem hidraulik mendominasi bengkel fabrikasi masa kini atas sebab yang kukuh. Mesin-mesin ini menggunakan silinder minyak untuk mengawal peluncur, menawarkan keupayaan tekanan yang kuat untuk mengendalikan segala jenis bahan — dari aluminium nipis hingga plat keluli tebal. Langkah dan tekanan yang boleh dilaraskan menjadikan tekanan hidraulik mudah disesuaikan dengan pelbagai jenis bahan dan ketebalan.

Keburukannya? Variasi suhu minyak boleh mempengaruhi ketepatan, sistem hidraulik memerlukan penyelenggaraan yang lebih tinggi berbanding alternatif mekanikal, dan operasi menghasilkan bunyi yang ketara. Walaupun mempertimbangkan faktor-faktor ini, mesin tekuk tekan hidraulik tetap menjadi pilihan utama untuk kebanyakan aplikasi fabrikasi am.

Mesin tekuk tekan servo-elektrik untuk ketepatan dan kecekapan:

Mesin tekuk tekan yang dipacu oleh motor servo menghilangkan sistem hidraulik sepenuhnya, menggunakan pemacuan elektrik langsung untuk pergerakan pelat penggerak (ram). Pendekatan ini memberikan ketepatan luar biasa, masa tindak balas yang pantas, serta penggunaan tenaga yang jauh lebih rendah. Menurut sumber industri, mesin tekuk tekan elektrik sangat sesuai untuk persekitaran kilang bersih di mana bunyi bising dan pencemaran minyak menjadi kekhuatiran.

Had ini adalah daya lenturan—mesin servo-elektrik biasanya mencapai had maksimum pada kapasiti tonan yang lebih rendah berbanding alternatif hidraulik, menjadikannya tidak sesuai untuk kerja kepingan tebal. Mesin ini juga mempunyai harga pembelian yang lebih tinggi, walaupun penjimatan tenaga dan pengurangan penyelenggaraan sebahagiannya mengimbangi kos tambahan ini dalam jangka masa panjang.

Kemampuan Lenturan CNC

Apabila isi padu pengeluaran meningkat atau kerumitan komponen menuntut pengulangan yang konsisten, lenturan CNC menjadi penting. Brek logam lembaran CNC mengubah proses lenturan daripada kemahiran bergantung kepada operator kepada proses yang boleh diprogram dan diulang.

Breks tekan CNC moden dilengkapi sistem kawalan berkomputer yang menguruskan kedudukan peluncur, lokasi tolok belakang, dan urutan lenturan secara tepat. Perbandingan peralatan Wysong , breks tekan CNC menawarkan kelebihan utama termasuk:

• Lenturan berperingkat boleh diprogram: Komponen kompleks yang memerlukan beberapa lenturan secara berurutan boleh diprogram sekali sahaja dan diulang beribu kali dengan hasil yang konsisten
• Pampasan lenturan balik automatik: Sistem lanjutan mengukur sudut lenturan sebenar dan secara automatik menyesuaikan untuk mencapai dimensi sasaran
• Mengurangkan Masa Persiapan: Program tersimpan menghilangkan proses percubaan dan ralat secara manual untuk kerja berulang
• Ketidakbergantungan kepada kemahiran operator: Operator yang kurang berpengalaman boleh menghasilkan komponen berkualiti dengan mengikuti arahan yang diprogramkan

Untuk aplikasi yang lebih mencabar lagi, Mesin pembengkok panel CNC (juga dikenali sebagai mesin pelipat) mewakili langkah seterusnya dalam automasi. Mesin-mesin ini memegang benda kerja dalam keadaan pegun sementara alat bergerak mencipta lenturan—ideal untuk panel besar dan halus yang sukar dimanipulasi pada mesin tekan biasa. Seperti yang dinyatakan oleh pakar fabrikasi, mesin pembengkok panel unggul dalam menghasilkan komponen kompleks yang memerlukan beberapa lenturan dalam arah berbeza tanpa perlu mengubah kedudukan benda kerja.

Mesin tekan tandem menangani cabaran yang berbeza: komponen yang melebihi panjang kerja mesin piawai. Dengan mensinkronkan dua atau lebih mesin tekuk tekan, pengilang boleh membengkokkan kepingan logam yang sangat panjang untuk aplikasi seperti komponen jambatan, acuan lif, dan struktur turbin angin.

Perbandingan Peralatan Secara Sekilas

Jadual ini merumuskan faktor-faktor keputusan utama merentasi jenis peralatan biasa:

Jenis Peralatan	Julat kapasiti	Kejituan	Kelajuan	Kos Relatif	Aplikasi Terbaik
Mesin Tekuk Manual/Cornice	Sehingga saiz 16	Bergantung kepada operator	Lambat	Rendah	Prototaip, pembaikan, komponen tunggal
Pembeeng mekanikal	Tonase Sederhana	Sederhana	Pantas	Rendah-Sederhana	Kerja berulang-ulang berkelajuan tinggi
Pembeeng press hidraulik	Julat Luas	Baik	Sederhana	Sederhana	Pembuatan Am
Mesin Tekuk Tekan Servo-Elektrik	Daya tekan terhad	Cemerlang	Pantas	Tinggi	Kerja ketepatan pada kepingan nipis
Cnc Press Brake	Julat Luas	Cemerlang	Sederhana-Cepat	Tinggi	Jalur pengeluaran, komponen kompleks
Pembeungkok panel CNC	Lembaran berketebalan nipis hingga sederhana	Cemerlang	Sangat Cepat	Tinggi	Panel besar, automasi tinggi

Kriteria Pemilihan Alat Cetakan

Walaupun mesin tekuk tekan terbaik sekalipun akan menghasilkan hasil yang buruk jika menggunakan alat cetakan yang salah. Pemilihan die mesin tekuk tekan anda secara langsung mempengaruhi jejari lenturan yang boleh dicapai, ketepatan sudut, dan kualiti permukaan.

Lebar bukaan die-V adalah keputusan paling kritikal anda. Menurut Analisis teknikal oleh The Fabricator , peraturan tradisional "6 hingga 12 kali ketebalan bahan" untuk pemilihan die hanya berfungsi secara boleh dipercayai bagi hubungan satu-ke-satu antara ketebalan bahan dan jejari lenturan. Apabila jejari yang diperlukan berbeza daripada hubungan ini, anda memerlukan pendekatan yang lebih tepat.

Peraturan 20 peratus memberikan panduan praktikal: jejari dalaman yang dihasilkan bersamaan dengan peratusan tertentu daripada bukaan die-V, dengan faktor jenis bahan:

• 20% untuk keluli tahan karat 304
• 15% untuk keluli bergulung sejuk
• 12% untuk aluminium 5052-H32
• 12% untuk keluli bergulung panas

Sebagai contoh, bukaan acuan-V sepanjang 1.000" dalam keluli bergulung sejuk menghasilkan jejari dalaman kira-kira 0.150" (1.000" × 15%).

Pemilihan jejari penumbuk mengikuti logik yang lebih mudah: padankan jejari hujung penumbuk dengan jejari lenturan dalaman yang diperlukan, sekiranya memungkinkan. Apabila jejari penumbuk sama dengan jejari komponen yang diinginkan, dan jejari tersebut boleh dicapai dengan kaedah yang dipilih, bentuk geometri yang konsisten akan dihasilkan setiap kali.

Apabila perkakasan tepat tidak tersedia, ingatlah bahawa penumbuk yang lebih tajam dalam bukaan acuan yang lebih besar menghasilkan variasi sudut dan dimensi yang lebih besar disebabkan oleh kesan "parit" pada garis lenturan. Lebih baik menggunakan jejari penumbuk yang sedikit lebih besar daripada memaksakan penumbuk tajam ke dalam acuan yang terlalu besar.

Bahan perkakasan dan salutan penting untuk jangka hayat dan kualiti permukaan. Keluli perkakasan piawai sesuai untuk kebanyakan aplikasi, tetapi pertimbangkan perkakasan yang telah dikeras atau bersalut apabila:

• Memproses bahan abrasif seperti keluli tahan karat
• Memproses kepingan pra-selesai atau berlapis di mana penandaan tidak dibenarkan
• Pengeluaran berkelompok tinggi di mana haus alat mempengaruhi kekonsistenan komponen

Dengan asas peralatan dan kelengkapan telah dipastikan, kini anda bersedia untuk menilai bagaimana pilihan ini diterjemahkan kepada kos pengeluaran—dan bagaimana mengoptimumkan rekabentuk serta rakan kerja anda bagi mencapai hasil pengeluaran yang paling berkesan dari segi kos.

Faktor Kos dan Pemilihan Rakan Pengeluar

Anda telah menguasai aspek teknikal pembengkokan logam lembaran—tetapi inilah realitinya: semua kepakaran ini tidak bermakna jika kos komponen anda melebihi bajet yang ditetapkan. Setiap keputusan rekabentuk yang anda buat, daripada pemilihan bahan hingga spesifikasi toleransi, membawa harga tersendiri yang terkumpul sepanjang siri pengeluaran. Memahami faktor-faktor pendorong kos ini membantu anda mengoptimumkan rekabentuk sebelum ia sampai ke lantai kilang dan memilih rakan pengeluar yang memberikan nilai, bukan sekadar sebut harga.

Sama ada anda sedang mencari pembengkokan logam berdekatan dengan lokasi anda atau menilai pembekal global, aspek ekonomi operasi pembengkokan mengikuti corak yang boleh diramalkan. Mari kita analisis secara terperinci faktor-faktor yang mendorong kos—dan bagaimana cara meminimumkannya tanpa mengorbankan kualiti.

Keputusan Reka Bentuk yang Mendorong Kos

Pilihan reka bentuk anda menentukan sebahagian besar kos pengeluaran sebelum sebarang logam dibengkokkan. Menurut kajian kos pengeluaran, bahan, kerumitan, dan keperluan toleransi membentuk asas bagi setiap sebut harga yang akan anda terima.

Kesan pilihan bahan:

Jenis logam yang anda pilih mempengaruhi lebih daripada sekadar prestasi komponen—ia secara langsung menentukan kos seunit. Berikut adalah perbandingan kos bahan-bahan biasa:

Bahan	Julat Ketebalan	Julat Kos (seunit)	Catatan Kos
Keluli Lembut	0.5mm - 6mm	rM1 hingga RM4	Paling berkesan dari segi kos untuk pembengkokan umum
Keluli tahan karat	0.5mm - 6mm	rM2 hingga RM8	Kuat, tetapi lebih tinggi kosnya disebabkan unsur-unsur aloi
Aluminium	0.5mm - 5mm	$2 hingga $6	Keperluan perkakasan yang ringan tetapi lebih mahal
Tembaga	0.5mm - 6mm	$3 hingga $10	Mahal, hanya untuk aplikasi khusus
Kuningan	0.5mm - 5mm	$3 hingga $9	Kos bahan yang lebih tinggi, digunakan secara hiasan

Seperti yang dinyatakan oleh pakar pembuatan Xometry, jika anda membuat prototaip, pertimbangkan penggunaan aluminium 5052 berbanding keluli tahan karat 304 untuk mengurangkan kos secara ketara sambil mengesahkan rekabentuk anda.

Pertimbangan ketebalan:

Bahan yang lebih tebal tidak sahaja lebih mahal setiap paun—tetapi juga memerlukan jentera yang lebih berkuasa, masa pemprosesan yang lebih lama, dan kawalan lenturan yang lebih tepat. Ini akan menyebabkan peningkatan kos buruh dan perkakasan. Apabila ketebalan melebihi julat piawai, anda mungkin memerlukan perkakasan khusus atau peningkatan peralatan yang seterusnya meningkatkan harga.

Pendarab kerumitan lenturan:

Lenturan mudah lebih murah berbanding lenturan kompleks—itu sahaja. Menurut data industri, lenturan 90 darjah yang mudah mungkin berharga antara $0.10 hingga $0.20 setiap komponen, manakala lenturan berganda atau geometri lenturan pelbagai yang kompleks boleh meningkatkan kos kepada $0.30 hingga $0.80 setiap komponen. Setiap lenturan tambahan bermaksud:

• Masa pemasangan yang lebih lama kerana operator mengubah kedudukan komponen atau menukar peralatan
• Risiko peningkatan ralat dimensi kumulatif
• Masa kitaran yang lebih panjang yang mengurangkan kadar keluaran
• Kemungkinan memerlukan acuan atau pemegang khas

Keperluan rongga toleransi:

Toleransi yang lebih ketat menuntut tahap ketepatan yang lebih tinggi—dan ketepatan memerlukan kos. Toleransi piawai dalam julat ±0.5 mm hingga ±1.0 mm boleh dicapai dengan proses konvensional. Namun, apabila anda menetapkan toleransi ±0.2 mm atau lebih ketat lagi, anda sedang memerlukan peralatan canggih, kelajuan pemprosesan yang lebih perlahan, dan kemungkinan langkah pemeriksaan tambahan. Seperti yang ditekankan oleh pakar fabrikasi, tetapkan toleransi ketat hanya pada ciri dan permukaan yang kritikal terhadap misi—setiap spesifikasi tidak perlu akan meningkatkan kos.

Mengoptimumkan untuk Kecekapan Pengeluaran

Setelah anda memahami faktor-faktor yang mendorong kos, anda boleh membuat keputusan yang lebih bijak untuk mengurangkan perbelanjaan tanpa mengorbankan kualiti komponen. Strategi pengoptimuman ini berlaku sama ada anda bekerja dengan bengkel pembengkokan logam tempatan atau pembekal di luar negara.

Reka bentuk untuk tebal piawai:

Menggunakan ketebalan kepingan stok menghilangkan kos pengadaan bahan khusus dan memastikan keserasian dengan peralatan piawai. Secara umumnya, perkhidmatan pembengkokan logam kepingan mampu mengendali komponen sehingga ketebalan 1/4" (6.35 mm), tetapi ini berbeza-beza bergantung pada geometri. Mereka bentuk dalam julat saiz kepingan yang biasa digunakan membolehkan anda mempertahankan pelbagai pilihan serta menekan kos.

Permudahkan lipatan anda:

Setiap lipatan yang dapat anda elakkan menjimatkan masa persediaan dan mengurangkan peluang berlakunya cacat. Rekabentuk untuk lipatan bersudut ringkas dengan jejari sama dengan atau lebih besar daripada ketebalan bahan. Elakkan lipatan kecil pada komponen besar dan tebal—lipatan tersebut menjadi tidak tepat dan memerlukan pampasan khas.

Manfaatkan ekonomi isipadu:

Isipadu pengeluaran secara langsung mempengaruhi kos seunit. Kos persiapan dan perkakasan diedarkan ke atas lebih banyak komponen dalam kelompok pengeluaran berisipadu tinggi, sehingga menurunkan harga seunit secara ketara. Menurut kajian analisis kos, pengautomatan mengurangkan masa buruh sebanyak 30% hingga 50% berbanding operasi manual—penjimatan yang hanya terwujud apabila isipadu pengeluaran mencukupi untuk mengjustifikasikan pelaburan peralatan.

Konsolidasikan operasi sekunder:

Proses pasca-pembengkokan seperti pemotongan, pengeboran, pengimpalan, atau penyelesaian menambah kos tambahan. Proses penyelesaian seperti pengecatan, pelapisan, atau anodisasi boleh meningkatkan jumlah kos komponen secara ketara, terutamanya untuk penyelesaian berbilang langkah. Apabila memungkinkan, rekabentuk komponen supaya meminimumkan operasi sekunder atau pilih rakan pembuatan yang mampu menggabungkan langkah-langkah ini di bawah satu bumbung.

Pertimbangkan pengoptimuman DFM pada peringkat awal:

Analisis Reka Bentuk untuk Kebolehbuatan (DFM) mengesan pilihan reka bentuk yang meningkatkan kos sebelum mencapai peringkat pengeluaran. Penyedia khidmat pembengkokan logam lembaran khusus profesional menawarkan sokongan DFM yang mengenal pasti peluang untuk mengurangkan kerumitan pembengkokan, mengoptimumkan penggunaan bahan, dan menghapuskan spesifikasi toleransi yang tidak memberikan nilai fungsional. Pelaburan awal ini biasanya memberikan pulangan berlipat ganda dalam jimat pengeluaran.

Bekerjasama dengan Pengilang yang Tepat

Pilihan rakan pengeluaran anda mempengaruhi lebih daripada sekadar harga—ia juga mempengaruhi kualiti, tempoh penyampaian, dan keupayaan anda untuk mengubahsuai reka bentuk secara cekap. Menurut panduan industri, penilaian faktor-faktor selain harga adalah penting apabila memilih penyedia khidmat pembengkokan logam.

Kesesuaian pengalaman dan keupayaan:

Tahun pengalaman dalam perniagaan membawa maksud pengetahuan bahan yang lebih mendalam, proses yang lebih tersusun, dan keupayaan untuk meramalkan cabaran sebelum ia menjadi masalah yang mahal. Tanyakan kepada calon rakan kongsi:

• Berapa lamakah mereka telah membuat komponen logam yang kompleks?
• Adakah mereka mempunyai pengalaman dalam industri anda atau dengan aplikasi yang serupa?
• Bolehkah mereka berkongsi contoh, kajian kes, atau rujukan?

Keupayaan dalaman adalah penting:

Tidak semua bengkel fabrikasi menawarkan tahap keupayaan yang sama. Sesetengahnya hanya memotong logam, manakala yang lain mengupah luar operasi pemesinan, penyelesaian akhir, atau pemasangan—yang menyebabkan kelengahan, jurang komunikasi, dan ketidakkonsistenan kualiti. Cari rakan kongsi fabrikasi logam lembaran CNC dengan kemudahan terpadu yang merangkumi pemotongan laser, pemesinan CNC, pembentukan tepat, pengimpalan, dan pilihan penyelesaian akhir di bawah satu bumbung.

Sokongan Kejuruteraan dan Reka Bentuk:

Penyedia perkhidmatan lenturan logam terbaik bekerjasama secara awal dalam proses anda, dengan meneliti lukisan, fail CAD, toleransi, dan keperluan fungsional. Ramai projek mendapat manfaat daripada panduan DFM (Design for Manufacturability) yang memurnikan rekabentuk untuk pengeluaran yang berkos rendah tanpa mengorbankan prestasi. Apabila menilai rakan kongsi, tanyakan sama ada mereka menyediakan sokongan CAD/CAM, ujian prototaip, perundingan kejuruteraan, dan cadangan bahan.

Sistem kualiti dan sijil:

Kualiti bukan sekadar mengenai rupa—tetapi juga ketepatan, prestasi, dan kebolehpercayaan. Cari rakan kongsi yang mempunyai proses kualiti yang didokumentasikan dan kemampuan pemeriksaan lanjutan. Sijil-sijil menunjukkan komitmen terhadap hasil yang boleh diulang. Bagi aplikasi automotif, sijil IATF 16949 memastikan pembekal memenuhi piawaian kualiti ketat yang diminta oleh industri.

Pembuatan prototaip pantas untuk pengesahan rekabentuk:

Sebelum berkomitmen terhadap perkakasan pengeluaran dan kelompok pengeluaran berkeliparan tinggi, sahkan rekabentuk lenturan anda melalui pembuatan prototaip pantas. Pendekatan ini mengesan isu rekabentuk pada peringkat awal—ketika perubahan hanya menelan kos dalam dolar, bukan ribuan dolar. Rakan kongsi yang menawarkan tempoh penghantaran prototaip yang pantas, seperti Perkhidmatan pembuatan prototaip pantas 5 hari oleh Shaoyi (Ningbo) Metal Technology , membolehkan anda membuat pelbagai iterasi dengan cepat dan mengesahkan kebolehhasilan pengeluaran sebelum meningkatkan skala pengeluaran.

Untuk aplikasi rantaian bekalan automotif yang memerlukan sasis, sistem suspensi, dan komponen struktural, bekerja bersama pengilang yang bersijil IATF 16949 memastikan pembengkokan logam lembaran khusus anda memenuhi piawaian kualiti yang diharapkan oleh pelanggan akhir anda. Sokongan DFM yang komprehensif membantu mengoptimumkan rekabentuk secara khusus untuk operasi pembengkokan yang berkesan dari segi kos, manakala tempoh balasan sebut harga yang pantas—beberapa penyedia menawarkan respons dalam masa 12 jam—membantu memastikan jadual pembangunan projek anda tetap terkawal.

Nilai sebenar bekerja bersama pembuat logam khusus yang berpengalaman terletak pada kecekapan tangan, teknologi, kemampuan penskalaan, dan komitmen terbukti terhadap kualiti—bukan sekadar sebut harga terendah.

Dengan faktor kos yang telah difahami dan kriteria pemilihan rakan niaga yang telah ditetapkan, kini anda bersedia untuk mengaplikasikan pengetahuan ini kepada projek khusus anda—menukar teori pembengkokan logam lembaran kepada hasil pengeluaran yang berjaya.

Mengaplikasikan Pengetahuan Pembengkokan Logam Lembaran kepada Projek Anda

Anda telah memahami asas-asasnya, meneroka kaedah-kaedah pembengkokan, menavigasi pemilihan bahan, dan mempelajari cara mengesan serta menyelesaikan kecacatan sebelum ia menghabiskan bajet anda. Kini tiba soalan penting: bagaimana anda membengkokkan logam lembaran dengan berjaya dalam projek seterusnya? Mengubah pengetahuan ini kepada hasil yang konsisten memerlukan pendekatan sistematik—satu pendekatan yang selaras dengan tahap pengalaman anda, kerumitan projek, dan keperluan pengeluaran.

Sama ada anda baru pertama kali menggunakan alat-alat logam lembaran atau sedang meningkatkan skala daripada prototaip kepada pengeluaran, bahagian akhir ini memberikan anda rangka keputusan dan senarai semak yang menghubungkan teori dengan pelaksanaan.

Senarai Semak Projek Pembengkokan Anda

Sebelum sebarang logam dibentuk, jalankan pengesahan pra-pengeluaran ini. Melewatkan langkah-langkah ini adalah tepat cara kecacatan yang boleh dielakkan berubah menjadi masalah yang mahal.

• Pengesahan bahan: Sahkan aloi, kekerasan, ketebalan dan arah butir sepadan dengan spesifikasi rekabentuk anda—penggantian bahan menyebabkan pelentingan (springback) dan retakan yang tidak dapat diramalkan
• Pengesahan jejari pembengkokan: Sahkan jejari yang anda tentukan memenuhi atau melebihi nilai minimum untuk bahan dan keadaan temper anda
• Ketepatan corak rata: Semak semula pengiraan benaman lenturan dengan menggunakan nilai faktor K yang disahkan untuk bahan dan kaedah lenturan khusus anda
• Pematuhan panjang flens: Pastikan semua flens memenuhi keperluan panjang minimum bagi peralatan pengilang komponen logam anda
• Jarak antara ciri-ciri: Sahkan lubang, celah, dan lubang potong mengekalkan jarak yang sesuai dari garis lenturan (sekurang-kurangnya 2× ketebalan ditambah jejari lenturan)
• Potongan pelepasan: Sahkan pelepasan lenturan dan pelepasan sudut diukur dan diletakkan dengan betul
• Spesifikasi toleransi: Tetapkan toleransi ketat hanya pada ciri-ciri kritikal—ketepatan yang tidak diperlukan meningkatkan kos
• Kesesuaian turutan lenturan: Sahkan kelengkungan sebelumnya tidak akan mengganggu akses perkakasan untuk operasi seterusnya
• Orientasi bijirin: Orientasikan kepingan supaya kelengkungan berlaku berserenjang dengan arah penggulungan, sekiranya memungkinkan

Cacat kelengkungan yang paling mahal ialah yang dikesan selepas pengeluaran—bukan semasa ulasan rekabentuk.

Bilakah Perlu Mencari Fabrikasi Profesional

Tidak semua projek kelengkungan sesuai dilakukan secara DIY. Mengetahui masa yang sesuai untuk bekerjasama dengan pembuat logam lembaran profesional dapat menjimatkan masa, mengurangkan bahan buangan, dan sering kali lebih murah berbanding berjuang menyelesaikan komponen sukar menggunakan peralatan yang tidak memadai.

Pertimbangkan keupayaan proses logam lembaran profesional apabila:

• Toleransi menjadi lebih ketat: Jika aplikasi anda memerlukan ketepatan sudut dalam julat ±0.25° atau toleransi dimensi di bawah ±0.3 mm, anda memerlukan peralatan CNC dengan pengukuran sudut secara masa nyata
• Bahan menjadi sukar diproses: Keluli berkekuatan tinggi, aluminium yang telah melalui rawatan haba, dan aloi eksotik memerlukan pengetahuan khusus serta perkakasan khusus yang kebanyakan bengkel tidak miliki
• Peningkatan isi padu: Apabila anda menghasilkan lebih daripada beberapa lusin komponen, masa persediaan dan kekonsistenan menjadi kritikal—automasi memberikan kedua-duanya
• Kerumitan komponen meningkat: Jujukan pelengkungan berbilang, joggle ketat, dan bentuk tiga dimensi yang kompleks mendapat manfaat daripada pengaturcaraan profesional dan kawalan proses
• Dokumentasi kualiti penting: Pembuat komponen bersertifikat menyediakan laporan pemeriksaan, jejak bahan, dan dokumentasi proses yang diperlukan dalam banyak aplikasi

Bekerja dengan logam lembaran bukan sekadar membentuk sudut—tetapi tentang mencapai hasil yang konsisten dan boleh diulang untuk memenuhi keperluan fungsional. Pembuat komponen profesional membawa peralatan, kepakaran, dan sistem kualiti yang menukar rekabentuk mencabar kepada pengeluaran yang boleh dipercayai.

Bergerak Dari Reka Bentuk ke Pengeluaran

Peralihan daripada rekabentuk yang telah disahkan kepada pengeluaran penuh memperkenalkan pertimbangan baharu. Cara melengkungkan logam dalam skala besar berbeza secara ketara daripada pembangunan prototaip—dan persiapan anda harus mencerminkan perbezaan tersebut.

Langkah pengesahan prototaip:

• Hasilkan artikel pertama menggunakan bahan dan proses yang bertujuan untuk pengeluaran
• Ukur dimensi kritikal pada pelbagai komponen untuk mengesahkan keupayaan proses
• Uji ketepatan pemasangan dan fungsi dalam pemasangan sebenar sebelum membuat pesanan dalam jumlah besar
• Dokumentasikan sebarang penyimpangan dan masukkan pembetulan ke dalam spesifikasi pengeluaran

Soalan kesiapan pengeluaran:

• Adakah pengilang anda telah mengesahkan kapasiti peralatan untuk geometri komponen dan bahan anda?
• Adakah keperluan acuan telah ditakrifkan dan tersedia?
• Adakah anda telah menetapkan kriteria pemeriksaan dan rancangan pensampelan?
• Adakah rantaian bekalan bahan telah dijamin untuk jumlah jangkaan anda?
• Adakah tempoh masa penghantaran telah disahkan bagi pengeluaran awal dan berterusan?

Bagaimana anda membengkokkan logam lembaran secara konsisten untuk beribu-ribu komponen? Melalui kawalan proses yang sistematik, perkakasan yang telah disahkan, dan piawaian kualiti yang didokumentasikan—bukan hanya kemahiran operator sahaja.

Memilih kaedah pembengkokan anda—kerangka keputusan:

Ciri Projek	Kaedah Disyorkan	Dasar Penentuan
Sudut berubah-ubah, penyesuaian pantas diperlukan	Pembengkokan udara	Satu set perkakasan dapat mengendalikan pelbagai sudut
Sudut 90° yang konsisten, kelantangan sederhana	Penekanan Penuh (Bottoming)	Mengurangkan kesan lenturan balik (springback), hasil yang boleh diramalkan
Toleransi ketat pada bahan nipis	Coining	Hampir menghilangkan kesan lenturan balik (springback)
Permukaan pra-selesai atau bersalut	Pembengkokan putaran	Tiada tanda acuan (die marking) atau lekuk goresan
Lengkung atau silinder berjejari besar	Bengkokan Roll	Mencapai lengkung di luar keupayaan mesin lentur tekan

Bagi aplikasi automotif yang memerlukan komponen sasis, suspensi, dan struktur, ketepatan menjadi perkara yang tidak boleh dikompromikan. Komponen-komponen ini mesti memenuhi piawaian dimensi yang ketat sambil menahan beban dinamik dan tekanan persekitaran. Apabila projek pembentukan logam lembaran dan pembengkokan anda menuntut tahap kualiti ini, bekerjasama dengan pengilang yang bersijil IATF 16949 memastikan komponen anda memenuhi piawaian ketat yang diperlukan oleh industri automotif.

Shaoyi (Ningbo) Metal Technology menyediakan keupayaan tepat seperti ini—daripada pembuatan prototaip pantas dalam tempoh 5 hari yang mengesahkan rekabentuk pembengkokan anda sebelum komitmen pengeluaran, hingga pengeluaran pukal automatik dengan sokongan DFM yang komprehensif. Tempoh balasan sebut harga mereka dalam masa 12 jam memastikan jadual pembangunan tetap terkawal, manakala sijil IATF 16949 memberikan jaminan kualiti yang dikehendaki oleh rantaian bekalan automotif.

Sama ada anda sedang belajar cara membengkokkan logam untuk kali pertama atau mengoptimumkan pengeluaran berkelompok tinggi, prinsip-prinsipnya tetap konsisten: fahami bahan-bahan anda, rekabentuk dalam had pengeluaran, sahkan sebelum diperbesar skala, dan bekerjasama dengan pihak pembuat logam yang kemampuan mereka sepadan dengan keperluan anda. Gunakan asas-asas ini secara sistematik, dan proses pembengkokan logam lembaran akan berubah daripada sumber ketidaksempurnaan mahal kepada proses pengeluaran yang boleh dipercayai dan dapat diramalkan.

Soalan Lazim Mengenai Pembentukan dan Pembengkokan Logam Lembaran

1. Apakah petua am untuk membengkokkan logam lembaran?

Peraturan asas ialah mengekalkan jejari lenturan minimum sekurang-kurangnya 1× ketebalan bahan untuk kebanyakan logam. Letakkan lubang sekurang-kurangnya 2× ketebalan ditambah jejari lenturan jauh dari garis lenturan untuk mengelakkan distorsi. Pastikan panjang flens memenuhi nilai minimum pengilang anda bagi memastikan kedudukan tolok belakang yang tepat. Orientasikan kepingan anda supaya lenturan berlaku berserenjang dengan arah butir untuk mengurangkan risiko retak. Bagi saluran-U dan bentuk kotak, kekalkan nisbah 2:1 antara panjang flens tapak dan panjang flens balik untuk mengelakkan gangguan terhadap perkakasan.

2. Apakah formula untuk melenturkan kepingan logam?

Rumus utama untuk kebenaran lenturan ialah: Kebenaran Lenturan = Sudut × (π/180) × (Jejari Lenturan + Faktor K × Ketebalan). Faktor K biasanya berada dalam julat 0.3 hingga 0.5 bergantung pada jenis bahan dan kaedah lenturan. Untuk pengiraan penolakan lenturan, gunakan: Penolakan Lenturan = 2 × (Jejari Lenturan + Ketebalan) × tan(Sudut/2) − Kebenaran Lenturan. Rumus-rumus ini menentukan dimensi corak rata yang diperlukan untuk mencapai ukuran komponen siap yang diinginkan selepas proses lenturan.

3. Apakah tiga jenis lenturan?

Tiga kaedah lenturan utama ialah lenturan udara, lenturan dasar, dan lenturan kepingan logam. Lenturan udara menawarkan kelenturan maksimum dengan keperluan daya terendah, membolehkan pelbagai sudut daripada satu set alat tetapi memerlukan pemadanan bagi pelenturan balik. Lenturan dasar memberikan ketepatan yang lebih tinggi dengan menekan bahan ke permukaan acuan, mengurangkan pelenturan balik dengan daya sederhana. Lenturan kepingan logam memberikan ketepatan tertinggi dengan pelenturan balik hampir sifar tetapi memerlukan daya 5–8 kali ganda lebih tinggi berbanding lenturan udara dan biasanya terhad kepada bahan nipis di bawah 1.5 mm.

4. Bagaimanakah anda memadankan pelenturan balik dalam lenturan logam lembaran?

Strategi pemulihan semula (springback) termasuk pembengkokan berlebihan secara sengaja melebihi sudut sasaran, pengurangan lebar acuan-V (V-die) dari nisbah 12:1 kepada 8:1 yang boleh mengurangkan springback sehingga 40%, serta pertukaran daripada kaedah pembengkokan udara (air bending) kepada kaedah penekanan penuh (bottoming) atau percetakan (coining). Tekanan CNC moden dengan pengukuran sudut secara masa nyata secara automatik menyesuaikan perjalanan penumbuk dalam tempoh 0.2 saat. Peningkatan masa tahan (dwell time) pada titik mati bawah membolehkan deformasi plastik yang lebih lengkap. Springback khusus bahan berbeza-beza secara ketara—keluli tahan karat biasanya mengalami springback sebanyak 6–8 darjah manakala aluminium purata mengalami springback sebanyak 2–3 darjah.

5. Faktor-faktor apa yang mempengaruhi kos pembengkokan logam lembaran?

Pemilihan bahan memberi kesan besar terhadap kos—keluli lembut adalah yang paling ekonomikal manakala kuprum dan loyang kosnya 3–5 kali ganda lebih tinggi per komponen. Kerumitan lenturan meningkatkan kos secara berlipat ganda, dengan lenturan mudah bersudut 90 darjah berharga USD0.10–0.20 berbanding USD0.30–0.80 untuk geometri lenturan pelbagai sudut. Toleransi ketat yang memerlukan ±0.2 mm atau lebih baik menuntut peralatan canggih dan proses pemprosesan yang lebih perlahan. Isipadu pengeluaran mempengaruhi kos seunit kerana kos persiapan diagihkan ke atas bilangan komponen yang lebih banyak. Pengoptimuman reka bentuk melalui sokongan DFM daripada pengilang bersijil seperti Shaoyi dapat mengenal pasti peluang penjimatan kos sebelum pengeluaran bermula.
