Apakah Itu Penusukan Logam Lembaran CNC dan Bagaimana Cara Kerjanya

Pernahkah anda tertanya-tanya bagaimana pengilang menghasilkan beribu-ribu lubang, celah, dan corak rumit yang serupa pada kepingan logam dengan ketepatan yang hampir sempurna? Jawapannya terletak pada teknologi yang telah merevolusikan pembuatan moden: penusukan logam lembaran CNC.

Di hati intinya, sebuah punch press ialah sebuah mesin yang menggunakan daya mekanikal atau hidraulik untuk menolak alat berbentuk—yang dikenali sebagai penusuk—melalui kepingan logam dan ke dalam acuan yang sepadan di bahagian bawah. Tindakan menekan dan menusuk ini memotong, membuat takikan, atau membentuk bahan menjadi bentuk yang tepat. Apabila kawalan berangka komputer (CNC) ditambahkan kepada proses ini, anda akan mencapai tahap automasi, kelajuan, dan ketepatan yang sepenuhnya baru—yang tidak dapat dicapai oleh operasi manual.

Tidak seperti jentera pengeboran manual tradisional di mana operator menentukan kedudukan setiap benda kerja secara manual dan memulakan setiap kitaran secara berasingan, pengeboran CNC bergantung pada arahan digital yang telah diprogram terlebih dahulu. Jentera membaca arahan ini dan melaksanakan jujukan kompleks secara automatik—mengebor ratusan lubang setiap minit sambil mengekalkan toleransi seketat +/- 0.004" untuk ketepatan kedudukan dan +/- 0.001" untuk kebolehulangan.

Bagaimana Pengeboran CNC Mengubah Logam Lembaran Mentah

Bayangkan bermula dengan sekeping logam lembaran rata tanpa ciri-ciri dan berakhir dengan komponen siap bentuk yang mempunyai corak pengudaraan, lubang pemasangan, dan timbul hiasan—semuanya dalam satu operasi sahaja. Itulah kuasa transformasi teknologi ini.

Proses ini bermula apabila fail rekabentuk CAD diterjemahkan kepada arahan yang boleh dibaca oleh jentera melalui perisian CAM. Pelan digital ini mengarahkan setiap pergerakan kepala tindik dan meja kerja. Semasa operasi, kepingan logam diletakkan di atas meja kerja mesin manakala kepala tindik bergerak secara tepat di atasnya—atau kepingan tersebut bergerak di bawah alat tindik, bergantung pada konfigurasi mesin.

Mesin tindik logam moden sesuai digunakan dengan pelbagai jenis bahan termasuk keluli, keluli tahan karat, aluminium, tembaga, dan loyang. Ketebalan bahan biasanya berkisar antara 0.5 mm hingga 6 mm, yang mampu menampung segala jenis komponen—dari bekas elektronik ringan hingga komponen struktur yang kukuh.

Mekanik Utama di Sebalik Tindik Logam Automatik

Apakah yang menjadikan tindik CNC begitu berkesan? Ia bergantung kepada tiga sistem terintegrasi yang beroperasi secara harmoni sempurna:

• Sistem Alat Tindik: Alat tindik dan acuan khas dalam pelbagai bentuk—bulat, segi empat, bujur, dan konfigurasi tersuai—dipasang pada mesin dan sedia untuk dipilih secara pantas.
• Sistem Penentuan Kedudukan: Paksi yang dikawal secara servo menggerakkan kepingan atau kepala tindik dengan ketepatan kurang daripada satu milimeter, memastikan setiap ciri berada tepat di lokasi yang ditentukan dalam rekabentuk.
• Sistem Kawalan: Pengawal CNC mentafsir arahan yang diprogramkan dan mengkoordinasikan semua pergerakan mesin, pertukaran alat, dan jujukan tindik tanpa campur tangan manusia.

Bagi jurutera yang menilai kaedah fabrikasi, pembeli yang mencari komponen logam, dan profesional fabrikasi yang mengoptimumkan aliran kerja pengeluaran, memahami teknologi ini adalah penting. Teknologi ini memberikan ketepatan yang diminta oleh pengilang, kebolehulangan yang diperlukan oleh kawalan kualiti, dan kecekapan yang mengekalkan keuntungan projek.

Dengan kelajuan tindik melebihi 1,000 hentaman seminit pada mesin canggih dan pertukaran alat yang siap dalam masa kurang daripada satu saat, teknologi ini bukan sekadar menghasilkan lubang—tetapi mengubah bahan mentah menjadi komponen sempurna dalam skala besar.

Jenis-Jenis Mesin Tekan Tindik CNC dan Konfigurasi Turet

Jadi, anda memahami asas pengeboran CNC—tetapi jenis mesin manakah yang sesuai untuk aplikasi anda? Di sinilah banyak pengilang logam menghadapi cabaran. Pilihan antara mesin pelubang menara (turret punch press), mesin kepala tunggal, dan sistem gabungan boleh memberi kesan besar terhadap kecekapan pengeluaran, kualiti komponen, dan hasil akhir perniagaan anda.

Mari kita bahagikan setiap konfigurasi supaya anda dapat membuat keputusan yang berdasarkan maklumat.

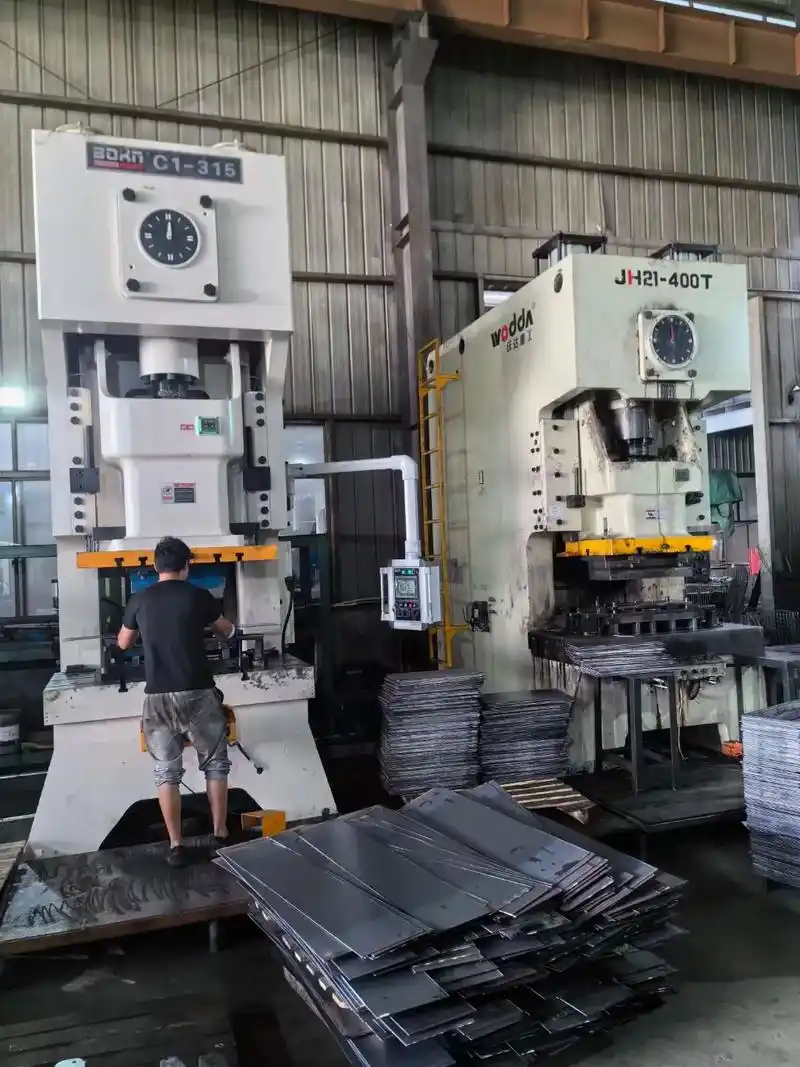

Penjelasan Konfigurasi Mesin Pelubang Menara (Turret Punch Press)

Mesin pelubang menara CNC menyimpan pelbagai alat dalam sebuah menara berputar yang berpusing untuk membawa set pelubang dan acuan yang diperlukan ke kedudukan di bawah pelaras (ram) mesin. Bayangkan seperti revolver—setiap ruang silinder menyimpan satu alat berbeza yang sedia digunakan.

Menurut LVD Strippit , mesin pelubang menara biasanya menawarkan daya tekan mesin dalam julat 20 hingga 50 tan metrik. Sesetengah stesen menara adalah tetap, manakala yang lain dilengkapi mekanisme pengindeksan yang membolehkan alat itu sendiri berpusing. Keupayaan pengindeksan ini membolehkan anda melubang ciri-ciri pada pelbagai sudut tanpa memerlukan alat berasingan untuk setiap orientasi.

Apakah yang menjadikan pengepaman menara (turret punching) terutamanya berkesan untuk kerja berkelompok tinggi? Kelajuan. Putaran menara dua arah memilih laluan terpendek ke stesen pengepaman seterusnya, dengan penentuan kedudukan dari satu stesen ke stesen berikutnya diukur dalam beberapa saat sahaja. Apabila anda membuat ribuan lubang setiap satu pusingan kerja, beberapa saat ini akan bertambah menjadi peningkatan produktiviti yang ketara.

Namun, sistem menara mempunyai had tertentu. Setiap stesen menara hanya menerima satu saiz alat—biasanya berada dalam julat 0.5 inci hingga maksimum 4.5 inci. Jarak jarak suapan antara menara atas dan bawah adalah terhad kepada kira-kira 0.984 inci, yang menghadkan ketinggian pembentukan dan penggunaan alat khas seperti alat bisik/penggunting (whisper/shear tools) yang direka untuk mengurangkan bunyi dan ubah bentuk kepingan logam.

Sistem Stesen Tunggal vs Sistem Pelbagai Alat

Tekanan pelubang berkepala tunggal mengambil pendekatan yang secara asasnya berbeza. Alih-alih menara berputar, mesin-mesin ini dilengkapi dengan "magasin" berputar atau linear yang secara aktif memuatkan alat ke dalam kepala pelubang universal. Inilah kelebihan utamanya: kepala pelubang dilengkapi dengan motor pengindeksan, sehingga setiap alat boleh berputar sepenuhnya 360 darjah dalam langkah sebanyak 0.001 inci.

Ini bermakna anda memerlukan lebih sedikit alat untuk setiap kerja. Manakala menara mungkin memerlukan pelubang berasingan untuk slot mendatar dan menegak, sistem berkepala tunggal hanya memutar satu alat untuk mengendalikan kedua-dua orientasi tersebut.

Kebanyakannya mesin pelubang CNC berkepala tunggal menawarkan kira-kira 20 stesen alat piawai, tetapi kapasiti ini meningkat secara ketara dengan penggunaan alat pelbagai fungsi dan magasin lanjutan. Sesetengah konfigurasi mampu menampung sehingga 400 alat—yang dipertukarkan secara automatik semasa mesin beroperasi.

Kompromi? Perubahan alat adalah lebih perlahan berbanding putaran menara. Sistem kepala tunggal juga memerlukan pelaburan awal yang lebih tinggi, walaupun ia unggul dalam aplikasi yang memerlukan kemampuan pembentukan yang luas dengan profil setinggi sehingga 3 inci.

Jenis Mesin	Kapasiti alat	Aplikasi Terbaik	Julat Saiz Lembaran Lazim
Mesin bor turret	20–60 stesen; lebih daripada 160 dengan alat pelbagai fungsi	Pengeluaran isipadu tinggi, corak lubang berulang, bahan yang lebih tebal (>1/8 inci)	Sehingga 60" x 120"
Tekanan Penetak Kepala Tunggal	20 stesen; sehingga 400 dengan magasin lanjutan	Pembentukan kompleks, komponen estetik, fleksibiliti dari prototaip ke pengeluaran	Sehingga 60" x 120"
Gabungan Penetak-Laser	Bergantung kepada konfigurasi	Kontur kompleks dengan ciri-ciri penetak, pengendalian bahan yang dikurangkan	Sehingga 60" x 120"

Sistem gabungan tumbuk-laser juga patut disebut di sini. Mesin hibrid ini menggabungkan keupayaan tumbuk dan pemotongan laser dalam satu sel kerja. Anda memperoleh kelajuan operasi tumbuk untuk lubang berulang bersama dengan fleksibiliti kontur pemotongan laser—semuanya tanpa perlu mengubah kedudukan kepingan antara operasi.

Memahami Jenis-Jenis Alat Tumbuk dan Konfigurasi Acuan

Mesin tekan menara atau sistem kepala tunggal anda hanya seberkesan alat yang dipasang di dalamnya. Berikut adalah perkara-perkara penting yang perlu anda ketahui mengenai bentuk alat tumbuk dan aplikasinya:

• Alat tumbuk bulat: Alat utama di mana-mana stesen alat. Digunakan untuk lubang pemasangan, corak pengudaraan, dan operasi nibbling.
• Alat tumbuk segi empat sama dan segi empat tepat: Ideal untuk potongan, takikan, dan penciptaan slot melalui jujukan nibbling.
• Alat tumbuk bujur: Sesuai untuk lubang memanjang, slot pengaliran kabel, dan penyingkiran bahan secara cekap.
• Bentuk tersuai: Geometri khusus termasuk alat louver, alat lance-and-form, alat timbul (embossing), dan logo syarikat.

Konfigurasi acuan juga sama pentingnya. Kelonggaran acuan-penumbuk—iaitu jarak antara tepi penumbuk dan bukaan acuan—secara langsung mempengaruhi hasil anda. Kelonggaran yang terlalu kecil menyebabkan kerosakan alat yang berlebihan dan memerlukan daya tumbuk yang lebih tinggi. Kelonggaran yang terlalu besar menghasilkan tepi yang kasar, cebisan logam berlebihan (burrs), dan kualiti lubang yang rendah.

Sebagai panduan umum, kelonggaran acuan-penumbuk harus bersamaan dengan kira-kira 10–20% ketebalan bahan bagi setiap sisi, walaupun nilai ini berbeza-beza mengikut jenis bahan. Bahan yang lebih keras seperti keluli tahan karat biasanya memerlukan kelonggaran yang lebih besar berbanding bahan yang lebih lembut seperti aluminium.

Memahami konfigurasi mesin dan pilihan perkakasan ini membolehkan anda memilih peralatan yang sesuai untuk aplikasi khusus anda—sama ada anda menjalankan pengeluaran berkelompok tinggi atau menangani prototaip kompleks yang memerlukan kelenturan dalam proses pembentukan.

Bahan untuk Penombukan CNC: Dari Aluminium hingga Keluli Tahan Karat

Ini adalah soalan yang membezakan pembuat berpengalaman daripada pemula: mengapa alat pengeboran yang sama tahan berbulan-bulan pada satu kerja tetapi hanya berminggu-minggu pada kerja yang lain? Jawapannya hampir sentiasa bergantung kepada pemilihan bahan. Memilih logam lembaran yang sesuai untuk operasi pengeboran anda secara langsung mempengaruhi kualiti tepi, jangka hayat alat, dan kos pengeluaran.

Setiap bahan membawa ciri-ciri uniknya tersendiri ke dalam mesin pengeboran logam lembaran. Memahami ciri-ciri ini membantu anda menetapkan parameter yang betul, memilih peralatan yang sesuai, dan mengelakkan kejutan mahal semasa kelompok pengeluaran.

Julat Ketebalan Bahan dan Keperluan Daya (Tonnage)

Sebelum memuatkan sebarang logam lembaran ke dalam mesin pengeboran logam anda, anda perlu memastikan tekanan (press) anda mempunyai kapasiti yang mencukupi. Daya pengeboran yang diperlukan mengikut pengiraan mudah berikut:

Daya (Tonnage) = Kekuatan Ricih Bahan × Panjang Perimeter × Ketebalan

Menurut Panduan Pemilihan Bahan HARSLE , anda harus mengekalkan sekurang-kurangnya 20% ruang kepala di bawah daya kilo-tons yang dinilai untuk tekanan anda bagi mengelakkan beban berlebihan pada mesin. Melebihi ambang ini akan menyebabkan kegagalan alat menjadi tidak dapat dielakkan.

Kebanyakan mesin tindik logam lembaran mampu mengendalikan ketebalan bahan dari kira-kira 0.5 mm hingga 6 mm, walaupun mesin servo-elektrik berdaya tinggi dalam kelas 50 tan mampu memproses bahan yang lebih tebal. Prinsip utamanya ialah mencocokkan kombinasi ketebalan bahan anda dengan kapasiti peralatan anda—bukan sekadar memenuhi keperluan minimum, tetapi juga menyediakan ruang keselamatan tersebut.

Pertimbangan Tindik Aluminium berbanding Keluli

Kedua-dua bahan ini mewakili hujung bertentangan dalam spektrum tindik, dan mengendalikannya secara identikal merupakan punca masalah kualiti.

Aluminium mudah ditindan berkat kekuatan tegangan tariknya yang lebih rendah dan sifat mulur yang sangat baik. Namun, kelunakan ini menimbulkan cabaran tersendiri. Bahan ini boleh mengalami geseran terhadap permukaan alat, dan tanpa teknik yang sesuai, anda akan melihat deformasi di sekitar ciri-ciri yang ditindan. Aluminium biasanya memerlukan jarak jarak mati (die clearance) yang lebih ketat—sekitar 4–5% daripada ketebalan bahan pada setiap sisi—untuk mencapai tepi yang bersih.

Keluli memerlukan daya yang lebih tinggi tetapi memberikan hasil ciri-ciri yang tajam dan jelas. Kombinasi kekuatan dan harga yang berpatutan pada keluli lembut menjadikannya bahan utama dalam pelbagai aplikasi seperti pembinaan, jentera, dan fabrikasi umum. Anda perlu menggunakan jarak jarak jarak mati piawai sekitar 10–15% daripada ketebalan bahan, serta memantau kerosakan alat lebih kerap berbanding dengan logam yang lebih lembut.

Cabaran sebenar? Keluli tahan karat kandungan kromiumnya yang tinggi menciptakan permukaan abrasif yang mengikis muka penusuk dengan cepat. Pakar bahan menyarankan peningkatan kelonggaran acuan kepada 8–10% daripada ketebalan kepingan dan penambahan pelincir untuk mengurangkan haba serta kegagalan akibat geseran (galling). Alat berlapis—seperti TiN atau TiCN—meningkatkan jangka hayat alat secara ketara apabila digunakan secara rutin untuk menekan keluli tahan karat.

Amalan Terbaik Berdasarkan Jenis Bahan

Setiap bahan penusukan biasa memerlukan pendekatan tersendiri untuk mencapai hasil yang optimal:

• Keluli lembut: Paling bahan yang mudah ditusuk dalam penusukan CNC gunakan kelonggaran piawai (10–15% setiap sisi), tusuk secara berserenjang terhadap arah butir (grain) sekiranya memungkinkan, dan jangkakan hasil yang konsisten sepanjang siri pengeluaran. Sesuai untuk aplikasi berkelantangan tinggi di mana kecekapan kos merupakan faktor utama.
• Baja tahan karat: Memerlukan kelonggaran 8–10% setiap sisi dan mendapat manfaat daripada pelincir semasa proses penusukan. Naik taraf kepada penusuk keluli kelajuan tinggi berlapis atau penusuk karbida untuk memperpanjang jangka hayat alat. Kurangkan sedikit kelajuan penusukan bagi meminimumkan pengerasan akibat kerja (work hardening) di tepi potongan.
• Aluminium: Gunakan kelonggaran 4–5% di setiap sisi untuk mengelakkan pembentukan cebisan logam. Perhatikan kecenderungan bahan melekat pada permukaan perkakasan—pembersihan berkala mengelakkan pengumpulan sisa. Sangat sesuai untuk aplikasi ringan dalam industri penerbangan, elektronik, dan automotif.
• Tembaga: Ketelagaan yang luar biasa menjadikannya mudah ditebuk, tetapi kelunakannya boleh menyebabkan masalah tarikan slug. Pastikan ketajaman perkakasan dikekalkan dan pertimbangkan permukaan penusuk yang berkilat untuk memastikan pelepasan slug yang bersih. Digunakan secara meluas bagi komponen elektrik dan elektronik.
• Kuningan: Ketelagaannya serupa dengan tembaga tetapi sedikit lebih keras. Menghasilkan tepi yang bersih dengan cebisan logam yang minimum apabila kelonggaran ditetapkan secara tepat. Popular bagi aplikasi hiasan dan komponen yang memerlukan rintangan kakisan.

Lapisan dan Rawatan Permukaan

Lembaran berlapis zink atau pra-dicat memperkenalkan pemboleh ubah tambahan. Lapisan permukaan ini boleh terpisah, mengelupas, atau melekat pada perkakasan semasa operasi mengepam. Pengilang yang berpengalaman mencadangkan ujian kelompok kecil terlebih dahulu serta memeriksa integriti lapisan di sekitar ciri-ciri yang dibuat melalui pengepaman. Jika lapisan mengelupas, laraskan jarak bebas atau sapukan lapisan pelincir ringan sebelum pengeluaran penuh.

Satu peraturan kritikal berlaku bagi semua bahan: jangan sekali-kali membuat lubang dengan diameter lebih kecil daripada ketebalan lembaran apabila bekerja dengan aloi berkekuatan tinggi. Melanggar nisbah ini secara ketara meningkatkan risiko kelengkungan alat mengepam dan tarikan slug—masalah yang menghentikan pengeluaran serta merosakkan perkakasan mahal.

Setelah sifat bahan difahami, langkah seterusnya ialah mengetahui bilakah pengepaman CNC benar-benar merupakan pilihan yang sesuai berbanding pemotongan laser, jet air, atau kaedah fabrikasi lain.

Pengepaman CNC berbanding Pemotongan Laser dan Kaedah Fabrikasi Lain

Anda telah memilih bahan anda, menetapkan alat yang digunakan—tetapi inilah soalan bernilai jutaan dolar: adakah anda sepatutnya membenam bahagian ini? Kadang-kadang pemotongan laser, jet air, atau plasma menawarkan kaedah yang lebih baik untuk menghasilkan komponen siap anda. Mengetahui masa yang sesuai untuk menggunakan setiap kaedah membezakan bengkel fabrikasi cekap daripada bengkel yang membuang wang pada proses yang salah.

Mari kita singkirkan kekeliruan ini dan berikan anda rangka kerja yang jelas untuk memilih pendekatan pemotongan logam yang tepat bagi aplikasi khusus anda.

Bila Pembenaman CNC Lebih Unggul Daripada Pemotongan Laser

Menurut Analisis perbandingan Stellarcraft Metals , mesin tekan benam unggul dalam satu senario khusus: pengeluaran isipadu tinggi reka bentuk logam lembaran dengan ciri-ciri berulang. Apabila anda membuat cetakan beribu-ribu lubang, celah, atau corak yang serupa, tiada apa yang dapat menandingi kelajuan dan ekonomi kos sebahagian mesin tekan benam.

Mengapa pembenaman menang di sini? Tiga kelebihan utama:

• Operasi serentak: Mesin tamping logam boleh memegang pelbagai alat, membolehkan bentuk yang berbeza dihasilkan dalam satu tetapan tanpa perlu mengubah kedudukan semula.
• Kemampuan pembentukan: Berbeza daripada kaedah pemotongan, tekanan tamping logam lembaran boleh menghasilkan lubang pengalir udara (louvers), bilah tajam (lances), timbul (embossments), dan tarikan cetek—menambah ciri tiga dimensi yang mustahil dihasilkan dengan laser atau jet air.
• Kelajuan pengeluaran: Bagi ciri berulang, tamping adalah luar biasa pantas, dengan sesetengah mesin mampu mencapai lebih daripada 1,000 ketukan seminit untuk corak mudah.

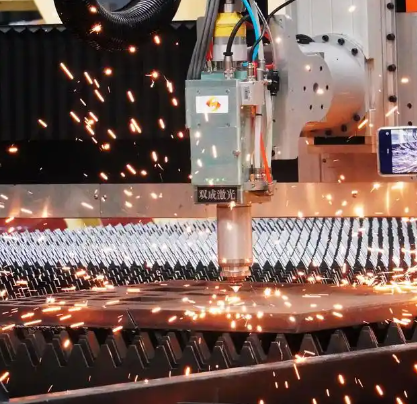

Pemotongan laser memberi cerita yang berbeza. Ia menggunakan alur tenaga tinggi yang tertumpu untuk meleburkan atau mengewapkan bahan dengan ketepatan luar biasa—menjadikannya ideal untuk reka bentuk rumit dan kontur kompleks. Perlu memotong logo syarikat atau lengkung organik? Laser bersinar. Perlu 5,000 lubang pemasangan yang serupa? Itu kawasan tamping.

Sebagai Syarikat Mesh mencatatkan , pemotongan laser lebih perlahan kerana ia memotong satu ciri pada satu masa secara teliti, manakala tamping boleh memproses pelbagai lubang sekaligus. Perbezaan kelajuan ini menjadi sangat ketara pada isipadu pengeluaran.

Memilih Kaedah Fabrikasi Logam yang Tepat

Kerangka keputusan ini dapat diringkaskan kepada empat soalan:

1. Apakah yang anda potong? Jenis dan ketebalan bahan secara langsung menghadkan pilihan anda.
2. Seberapa kompleks rekabentuk anda? Potongan rumit dan terperinci lebih sesuai dengan kaedah laser atau jet air; bentuk mudah yang diulang-ulang lebih sesuai dengan kaedah pengeboran.
3. Berapa banyak komponen yang anda perlukan? Prototaip dan kelompok pengeluaran pendek lebih sesuai dengan kaedah laser atau jet air; kelompok pengeluaran besar lebih sesuai dengan kaedah pengeboran.
4. Berapakah bajet anda? Pertimbangkan kedua-dua pelaburan alat dan kos operasi jangka panjang.

Mari kita bandingkan kaedah-kaedah ini secara bersebelahan:

Kriteria	Cnc punching	Pemotongan laser	Waterjet	Pemotongan plasma
Kelajuan untuk Lubang Berulang	Cemerlang—pilihan terpantas untuk ciri-ciri berulang	Sederhana—membuat satu lubang pada satu masa	Perlahan—proses pemotongan yang teliti	Sederhana—lebih pantas pada bahan tebal
Julat Ketebalan Bahan	0.5 mm hingga 6 mm (biasa)	Ketebalan nipis hingga sederhana sangat unggul	Sehingga 12" atau lebih	Plat sederhana hingga tebal
Kualiti tepi	Baik—mungkin memerlukan proses penghilangan berbinggit	Cemerlang—tepi yang licin dan bersih	Baik—siap dengan penyelesaian semburan pasir	Kasar—sering memerlukan penyelesaian sekunder
Kos Alatan	Pelaburan awal yang lebih tinggi; setiap bentuk memerlukan pengecap/acuan	Lebih rendah—tiada perkakasan fizikal khusus untuk setiap bentuk	Perkakasan minimum diperlukan	Kos perkakasan yang rendah
Kes Penggunaan Terbaik	Corak lubang berkelompok tinggi, celah udara (louvers), ciri-ciri terbentuk	Kontur rumit, reka bentuk terperinci	Bahan tebal, logam sensitif haba, prototaip	Pemotongan plat berat, keluli struktur
Kemampuan Pembentukan	Ya—timbul (embossing), pemotongan tanpa pemisahan (lancing), pembentukan cetek	Tidak—hanya memotong	Tidak—hanya memotong	Tidak—hanya memotong

Kos Pengendalian dan Ekonomi Pengeluaran

Di sinilah angka-angka menjadi menarik. Menurut analisis industri, untuk kelompok pengeluaran berjumlah tinggi, kos pengendalian per komponen bagi proses pengepunan (punching) sering kali merupakan yang terendah disebabkan kelajuan dan kecekapan proses tersebut. Faktor kos utama? Alat pemprosesan—setiap bentuk unik memerlukan satu set alat pengepun dan acuan (die) khusus.

Pemotongan laser secara umum mempunyai kos pengendalian yang lebih rendah berbanding pemotongan jet air, dengan perbelanjaan utama terhad kepada elektrik dan gas bantu. Kos pengendalian jet air lebih tinggi disebabkan oleh haus komponen dan bahan habis pakai seperti garnet abrasif.

Pertimbangkan senario ini: anda memerlukan 10,000 keping bekas kotak elektrik dengan masing-masing mempunyai 20 lubang pemasangan yang identik. Mesin tekanan pengepun logam lembaran dapat memproses keseluruhan 200,000 lubang tersebut dengan lebih cepat dan lebih murah berbanding kaedah alternatif lain. Namun, jika anda hanya memerlukan 50 buah kotak tersebut dengan corak ventilasi yang rumit? Pemotongan laser sepenuhnya menghilangkan keperluan pelaburan alat pemprosesan.

Pertimbangan Habuk dan Bahan

Satu faktor yang sering diabaikan: kesan haba. Kedua-dua kaedah pemotongan laser dan plasma menghasilkan haba yang ketara, mencipta zon terjejas haba (HAZ) yang boleh mengubah sifat bahan berdekatan tepi potongan. Ini penting bagi komponen presisi atau bahan yang sensitif terhadap perubahan suhu.

Pengetipan dan jet air adalah proses sejuk—tiada zon terjejas haba (HAZ), tiada pelengkungan, dan tiada perubahan pada struktur metalurgi. Bagi aplikasi yang sensitif terhadap haba, kaedah-kaedah ini memelihara integriti bahan secara sepenuhnya.

Kesimpulannya? Tiada kaedah yang unggul secara universal. Fabrikasi pintar bermaksud menyesuaikan kaedah dengan tugas yang dihadapi. Ciri-ciri berulang dalam kelantangan tinggi lebih sesuai dengan pengetipan. Kontur kompleks dan kelompok kecil lebih sesuai dengan laser. Bahan tebal serta aplikasi yang sensitif terhadap haba lebih sesuai dengan jet air. Plat struktur berat lebih sesuai dengan plasma.

Sekarang anda telah memahami apabila pengetipan merupakan pilihan yang tepat, mari kita teroka cara mereka bentuk komponen supaya memaksimumkan kelebihannya sambil mengelakkan jebakan lazim.

Garispanduan Reka Bentuk untuk Komponen Logam Lembaran yang Diketip menggunakan CNC

Anda telah memilih proses dan bahan yang tepat—tetapi di sinilah banyak projek menjadi tidak lancar. Pilihan rekabentuk yang lemah yang dibuat pada peringkat CAD akan memberi kesan rantaian sepanjang pengeluaran, menyebabkan kegagalan alat, cacat bentuk komponen, dan penolakan komponen. Berita baiknya? Mengikuti prinsip-prinsip Rekabentuk untuk Kebolehpengeluaran (DFM) yang telah terbukti dapat mengelakkan masalah-masalah ini sejak dari awal.

Panduan-panduan ini bukan sekadar sekatan sewenang-wenang. Ia merupakan pelajaran yang dipetik daripada beribu-ribu kelompok pengeluaran menggunakan mesin turet penukul logam lembaran dan sistem kepala tunggal. Gunakan panduan ini seawal mungkin, dan anda akan melihat kelajuan pengeluaran yang lebih tinggi, kos yang lebih rendah, serta kualiti komponen yang secara konsisten lebih baik.

Peraturan Saiz Lubang Minimum dan Jarak ke Tepi

Setiap mesin penukul logam lembaran mempunyai had—melampaui had ini akan menyebabkan kerosakan. Peraturan paling asas? Diameter lubang minimum anda harus sekurang-kurangnya sama dengan ketebalan bahan (1x). Membuat lubang 0,5 mm pada keluli setebal 1 mm bermaksud anda sedang mengundang kegagalan alat.

Mengapa ini penting? Apabila diameter lubang menjadi lebih kecil daripada ketebalan bahan, alat penusuk berubah menjadi tiang langsing yang mengalami daya mampatan ekstrem. Menurut panduan DFM All Metals Fabricating, pelanggaran nisbah ini secara drastik meningkatkan risiko kelengkungan alat penusuk dan tarikan sisa potongan (slug)—masalah yang menghentikan pengeluaran dan merosakkan perkakasan mahal.

Jarak tepi juga sama kritikalnya. Jika ciri-ciri diletakkan terlalu dekat dengan tepi kepingan, bahan tidak mempunyai sokongan yang mencukupi semasa operasi penusukan. Apakah hasilnya? Distorsi, kelengkungan tepi (edge rollover), dan kualiti lubang yang tidak konsisten.

Berikut adalah peraturan DFM asas yang harus diikuti oleh setiap pereka:

• Diameter Lubang Minimum: Sama dengan atau lebih besar daripada 1× ketebalan bahan. Untuk aloi berkekuatan tinggi, tingkatkan kepada 1.5× ketebalan.
• Jarak tepi minimum: Ciri-ciri harus diletakkan sekurang-kurangnya pada jarak 1.5× hingga 2× ketebalan bahan dari mana-mana tepi kepingan.
• Jarak minimum antara ciri-ciri: Jaga jarak sekurang-kurangnya 2× ketebalan bahan antara lubang-lubang bersebelahan atau bukaan untuk mengelakkan koyakan web dan distorsi.
• Pertimbangan arah butir: Apabila memungkinkan, orientasikan ciri-ciri memanjang secara berserenjang terhadap arah butir bahan untuk meminimumkan retakan tepi dan meningkatkan kualiti ciri yang dibentuk.
• Kehampiran lenturan: Kekalkan jarak ciri-ciri yang dilubangi sekurang-kurangnya 3 kali ketebalan bahan ditambah jejari lenturan dari garis lenturan untuk mengelakkan ubah bentuk semasa operasi pembentukan.

Mengelakkan Ralat Reka Bentuk Biasa

Walaupun jurutera berpengalaman sekalipun boleh membuat ralat yang menyusahkan operasi pelubangan. Berikut adalah perkara-perkara yang perlu diperhatikan:

Kekeliruan kesimetrian: Komponen yang kelihatan simetri tetapi sebenarnya tidak, akan menimbulkan masalah besar dalam pemasangan seterusnya. Seperti yang dinyatakan oleh pasukan pembuatan AMF, komponen yang hampir simetri mudah terbalik semasa pengeluaran—dan kesilapan ini sering tidak dikesan sehingga pemasangan akhir menyebabkan kelengkapan jadual tergendala. Jika komponen anda tidak benar-benar simetri, tambahkan ciri asimetri yang jelas seperti lubang potongan di penjuru untuk memastikan orientasinya tidak dapat disalahertikan.

Spesifikasi toleransi yang terlalu ketat: Bahagian dengan toleransi yang lebih ketat memerlukan masa pemeriksaan yang lebih lama, buruh mahir, dan sering kali perlengkapan khas. Pertimbangkan untuk melonggarkan toleransi di mana dimensi ketat tidak diperlukan dari segi fungsi. Tekanan logam (metal punch press) anda mampu mengekalkan ketepatan kedudukan ±0.004 inci, tetapi menetapkan nilai yang lebih ketat tanpa keperluan sebenar akan menambah kos tanpa manfaat.

Ketergantungan pada perlengkapan khas: Setiap bentuk pengecoran (punch) yang tidak piawai memanjangkan masa sedia siaga dan meningkatkan kos. Sebelum menetapkan geometri yang tidak biasa, mintalah senarai perlengkapan (tool library) daripada rakan pembuatan anda. Pengecoran piawai yang sudah tersedia boleh sering kali mencapai tujuan rekabentuk anda dengan pelarasan kecil sahaja.

Kebelumuran lubang perkakasan: Apabila mereka bentuk bahagian yang mempunyai kedua-dua lubang perkakasan jenis tekan-masuk (press-in hardware) dan lubang longgar (clearance holes), gunakan saiz lubang yang berbeza secara jelas dari segi visual. Perubahan perlengkapan yang disengajakan ini mengelakkan operator daripada secara tidak sengaja memasang perkakasan di lokasi yang salah—suatu kesilapan biasa yang mengambil masa.

Rekabentuk untuk Penyusunan (Nesting) yang Cekap dan Penggunaan Bahan yang Optimum

Kos bahan sering mewakili 40–60% daripada jumlah kos komponen. Reka bentuk pintar memaksimumkan bilangan komponen yang dapat dimuatkan pada setiap kepingan plat.

Pertimbangkan keseragaman ketebalan bahan di seluruh pemasangan anda. Untuk kelompok pengeluaran yang lebih kecil (kurang daripada 1,000 komponen), menggunakan satu ketebalan bahan yang konsisten—walaupun sebahagian komponen boleh dibuat lebih nipis—akan menyederhanakan proses pembuatan secara ketara. Semua komponen boleh disusun bersama-sama pada satu kepingan bahan yang sama, mengurangkan pemindahan bahan dan masa persiapan.

Untuk kelompok pengeluaran yang lebih besar, optima setiap komponen secara individu. Penjimatan bahan pada skala besar ini menghalalkan kerumitan tambahan dalam menguruskan pelbagai ketebalan bahan.

Komponen berbentuk segi empat tepat disusun paling cekap, tetapi jangan mengorbankan fungsi demi kemudahan penyusunan. Bekerjasama dengan operator mesin CNC turret punch press anda seawal mungkin—perisian CAM moden mampu mencari susunan yang mengejutkan cekap untuk bentuk-bentuk kompleks apabila diberikan masa persiapan yang mencukupi.

Apa ganjaran untuk mengikuti garis panduan ini? Mengurangkan haus alat, menghapuskan penyimpangan, dan bahagian yang lulus pemeriksaan kali pertama. Dengan reka bentuk anda yang dioptimumkan untuk pembuatan, cabaran seterusnya adalah memahami bagaimana untuk mengenal pasti dan mencegah masalah kualiti semasa pengeluaran sebenar.

Kawalan Kualiti dan Pencegahan Cacat dalam CNC Punching

Reka bentuk anda mengikuti setiap peraturan DFM, bahan anda sangat sesuai dengan alat anda tetapi bahagian keluar dari mesin pencet metal dengan burrs jelek, tanda misteri, atau dimensi yang hanyut keluar dari spesifikasi. Apa yang salah? Masalah kualiti dalam mengetuk lembaran logam jarang mempunyai sebab tunggal. Mereka muncul daripada interaksi kompleks antara keadaan alat, persediaan mesin, dan tingkah laku bahan.

Memahami mod kegagalan inidan mengetahui cara mencegahnyamemisahkan kedai yang bergelut dengan kadar serpihan dari mereka yang secara konsisten menyampaikan komponen yang sempurna.

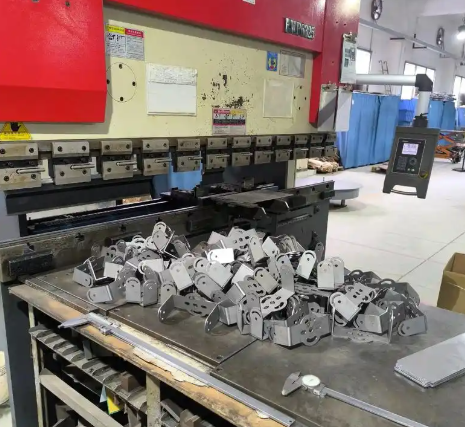

Mencegah Burrs dan Masalah Kualiti Edge

Pembentukan gerigi adalah keluhan yang paling biasa berlaku dalam operasi mesin mengepam kepingan logam. Tepi-tepi bahan yang terangkat dan melekat pada ciri-ciri yang telah ditebuk menyebabkan masalah pemasangan, mencipta bahaya keselamatan, serta menambahkan operasi penghilangan gerigi yang mahal ke dalam alur kerja anda.

Apakah yang menyebabkan gerigi berlebihan? Menurut Kajian mendalam Dayton Progress , jarak toleransi antara penusuk dan acuan merupakan faktor utama. Apabila jarak toleransi terlalu ketat, pecahan atas dan bawah tidak bertemu semasa proses pemotongan, menghasilkan retakan sekunder dan pecahan tidak sekata. Secara bertentangan dengan intuisi, peningkatan jarak toleransi sering kali mengurangkan ketinggian gerigi, bukannya memburukkan lagi keadaan.

Jarak toleransi tradisional sebanyak 5% bagi setiap sisi—yang selama ini dianggap sebagai piawaian industri—telah dipertikaikan oleh ujian-ujian terkini. Kajian Jarak Toleransi Rekabentuk Dayton menunjukkan bahawa jarak toleransi sehingga 12–20% bagi setiap sisi (bergantung kepada jenis bahan) sebenarnya mampu menghasilkan gerigi yang lebih kecil, memperpanjang jangka hayat alat, serta meningkatkan kualiti lubang secara keseluruhan.

Ketajaman alat memainkan peranan yang sama kritikal. Penusuk yang tumpul memerlukan daya yang lebih besar untuk menembusi bahan, meningkatkan kebarangkalian bahan terkoyak berbanding dipotong dengan bersih. Tetapkan selang penajaman berkala berdasarkan bilangan ketukan dan kekerasan bahan—jangan menunggu sehingga masalah kualiti yang kelihatan muncul.

Mengesan dan Menyelesaikan Masalah Cacat Penusukan Biasa

Selain tepung logam (burrs), mesin menara (turret) dan sistem kepala tunggal boleh menghasilkan beberapa isu kualiti lain. Berikut adalah rujukan penyelesaian masalah anda:

• Penarikan Slug: Apabila bahan yang ditusuk keluar (slug) melekat pada permukaan penusuk dan ditarik balik melalui kepingan logam, ia menyebabkan masalah serius. Punca-punca termasuk jarak toleransi mati (die clearance) yang terlalu ketat, vakum antara penusuk dan slug, serta alat yang haus. Strategi pencegahan termasuk penggunaan penusuk pelancar berpegas (seperti rekabentuk Jektole), peningkatan jarak toleransi mati, dan memastikan pelepasan mati (die relief) yang mencukupi.
• Tanda pada kepingan logam: Garis-garis goresan, lekuk, atau tanda saksi pada permukaan komponen sering disebabkan oleh kotoran pada meja kerja, tombol acuan yang haus, atau pergerakan lembaran semasa proses mengepam. Pastikan permukaan kerja sentiasa bersih, periksa acuan secara berkala, dan sahkan pengekalan lembaran dilakukan dengan betul.
• Distorsi bahan: Pelekukan atau lengkung berlaku apabila proses mengepam mencipta taburan tekanan yang tidak sekata. Menurut Panduan penyelesaian masalah MetMac , pengikatan benda kerja dengan betul dan penggunaan sistem pengikat yang sesuai dapat mencegah distorsi semasa operasi. Pertimbangkan urutan mengepam yang seimbang untuk mengagihkan tekanan secara merata di seluruh lembaran.
• Permukaan benda kerja yang kurang baik: Tepi yang kasar atau tidak konsisten menunjukkan saiz pengepam-acuan yang tidak sesuai dengan ketebalan bahan, atau parameter pemotongan yang memerlukan pelarasan. Sahkan bahawa jarak bebas (clearance) yang digunakan adalah tepat bagi jenis bahan dan ketebalan (gauge) tertentu.
• Variasi saiz lubang: Apabila saiz lubang lebih kecil daripada diameter pengecoran, jarak toleransi ketat mencipta keadaan pasak-tekan yang menyebabkan bahan melantun semula. Peningkatan jarak toleransi menghasilkan lubang yang sedikit lebih besar daripada pengecoran—biasanya hasil yang diinginkan.

Memahami Keupayaan Toleransi

Peralatan pengecoran CNC moden memberikan ketepatan yang mengagumkan apabila diselenggara dengan baik. Piawaian industri termasuk ketepatan kedudukan ±0.004" dan pengulangan ±0.001". Namun, pencapaian spesifikasi ini secara konsisten memerlukan perhatian terhadap pelbagai faktor:

• Keadaan mesin: Sistem pemandu haus, galas menara longgar, dan hentian belakang pada paksi pemosisian semuanya merosakkan ketepatan. Penyelenggaraan pencegahan berkala mengekalkan spesifikasi asal mesin.
• Kekonsistenan Bahan: Variasi dalam ketebalan lembaran, kerataan, dan kekerasan bahan dalam satu gulungan atau kelompok mempengaruhi toleransi yang dicapai. Pemeriksaan bahan masuk dapat mengesan masalah sebelum ia menjadi komponen yang ditolak.
• Ketepatan pengaturcaraan: Laluan alat yang dijana oleh CAM mesti mengambil kira sifat bahan, haus alat, dan ciri-ciri mesin. Pengaturcara berpengalaman membina pampasan yang sesuai ke dalam kod mereka.
• Faktor alam sekitar: Perubahan suhu menyebabkan pengembangan terma pada kedua-dua mesin dan benda kerja. Fasiliti yang dikawal suhu mengekalkan toleransi yang lebih ketat berbanding bengkel yang mengalami ayunan suhu yang ketara.

Kesimpulannya? Kualiti dalam pengeboran CNC bukanlah perkara kebetulan—ia merupakan hasil daripada pemahaman tentang bagaimana kelongsoran, keadaan perkakasan, dan parameter proses saling berinteraksi. Pantau faktor-faktor ini secara sistematik, dan pencegahan cacat menjadi boleh diramal, bukan reaktif.

Setelah asas kualiti ditetapkan, langkah seterusnya ialah memahami aliran kerja lengkap dari fail CAD hingga komponen siap—termasuk operasi sekunder yang mengubah benda kerja hasil pengeboran menjadi komponen sedia pasang untuk pemasangan.

Aliran Kerja Pengeboran CNC Lengkap dan Operasi Sekunder

Anda telah mereka bentuk komponen yang boleh dikeluarkan secara pembuatan, memilih bahan yang sesuai, dan memahami cara mencegah isu kualiti—tetapi apakah sebenarnya berlaku antara menghantar fail CAD anda dan menerima komponen siap? Perjalanan dari rekabentuk digital ke komponen fizikal melibatkan beberapa peringkat yang saling berkaitan, di mana setiap peringkat memberikan peluang untuk mengoptimumkan kecekapan, mengurangkan kos, dan memastikan kualiti.

Mari kita ikuti alur kerja lengkap yang mengubah rekabentuk anda menjadi komponen logam lembaran yang sedia untuk pengeluaran.

Dari Fail CAD ke Komponen Siap

Proses ini bermula jauh sebelum bahan menyentuh mesin penukul CNC. Berikut adalah cara rekabentuk anda bergerak melalui setiap peringkat penting:

Langkah 1: Penyediaan Fail CAD

Model 3D atau lukisan 2D anda perlu ditukar kepada format yang boleh ditafsirkan oleh mesin penukul CNC. Kebanyakan bengkel fabrikasi menerima jenis fail biasa seperti DXF, DWG, STEP, dan IGES. Namun, hanya menghantar fail tidaklah mencukupi—geometri mesti bersih dan tidak ambigu.

Apakah maksud "geometri bersih"? Alih keluar garis-garis pendua, tutup kontur terbuka, dan pastikan semua ciri berada pada lapisan yang betul. Entiti-entiti yang bertindih akan menyesatkan perisian CAM dan boleh mengakibatkan pelubangan dua kali atau ciri-ciri terlepas. Luangkan masa untuk meratakan model 3D kepada perwakilan 2D yang tepat yang menunjukkan komponen dalam keadaan dibuka rata.

Langkah 2: Pengaturcaraan CAM dan Penjanaan Laluan Alat

Setelah fail anda disediakan, perisian CAM menterjemahkan geometri kepada arahan mesin. Juruprogram menetapkan alat-alat khusus kepada setiap ciri, menentukan urutan pelubangan, serta menetapkan parameter seperti kadar hentaman dan kelajuan penentuan kedudukan.

Peringkat ini melibatkan keputusan penting:

• Alat-alat manakah daripada pustaka yang tersedia paling sesuai dengan ciri-ciri rekabentuk anda?
• Urutan manakah yang meminimumkan pergerakan kepingan dan memaksimumkan kadar pengeluaran?
• Di manakah pengapit harus diletakkan untuk mengelakkan gangguan terhadap kawasan yang dilubangi?
• Bagaimanakah sambungan mikro atau penyangga boleh menahan komponen di tempatnya sehingga pemisahan akhir?

Pengaturcara berpengalaman mengambil kira faktor-faktor di luar geometri mudah. Mereka mempertimbangkan arah butir bahan, meramalkan corak-distorsi, dan menjadualkan operasi untuk menyeimbangkan tekanan merentasi kepingan.

Langkah 3: Pengoptimuman Penyusunan

Di sinilah kos bahan dikawal. Perisian penyusunan menyusun pelbagai komponen pada setiap kepingan untuk memaksimumkan penggunaan bahan—sering kali mencapai kecekapan 75–85% bagi kerja-kerja yang direka dengan baik. Apakah matlamatnya? Meminimumkan sisa sambil mengekalkan jarak yang mencukupi antara ciri-ciri.

Strategi penempatan (nesting) yang berkesan termasuk:

• Pemotongan garis sepunya: Komponen-komponen bersebelahan berkongsi tepi, menghilangkan potongan berulang dan menjimatkan bahan.
• Penyusunan pelbagai komponen: Menggabungkan geometri komponen yang berbeza pada satu kepingan mengisi ruang kosong yang akan terbuang jika hanya satu komponen disusun per kepingan.
• Pengurusan baki: Mengekori dan menggunakan semula sisa kepingan untuk komponen yang lebih kecil mengurangkan penggunaan bahan secara keseluruhan.
• Penjajaran arah butir: Mengorientasikan komponen secara konsisten berhubung dengan arah butir bahan memastikan kelakuan pembentukan yang seragam.

Langkah 4: Operasi Penampalan

Dengan pengaturcaraan selesai dan bahan dimuatkan, mesin penukupan CNC menjalankan jujukan yang diprogram secara automatik. Kepingan logam diletakkan di bawah menara putar atau kepala penukupan, alat-alat beroperasi mengikut kitaran masing-masing, dan ciri-ciri terbentuk dengan kelajuan yang luar biasa—sering kali ratusan tumbukan setiap minit.

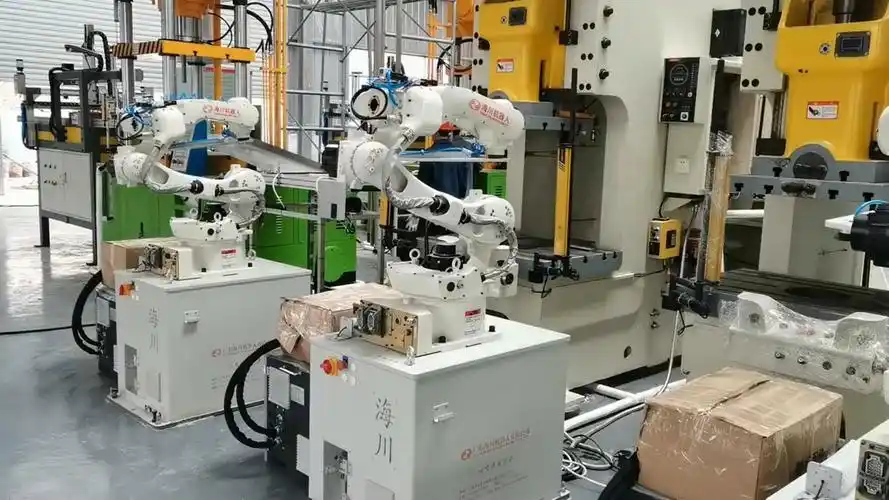

Sistem penukupan menara putar CNC moden termasuk penukar alat automatik, sistem pemuatan/pelupusan kepingan logam, serta pemantauan masa nyata yang menjejak bilangan tumbukan untuk pengurusan haus alat. Komponen-komponen keluar daripada mesin sama ada sebagai komponen yang sepenuhnya berasingan atau sebagai kepingan logam dengan komponen-komponen yang masih melekat melalui tab kecil sambil menunggu pemisahan akhir.

Operasi Sekunder Selepas Penukupan CNC

Operasi penukupan jarang menghasilkan komponen siap pasang. Operasi sekunder mengubah kepingan logam yang telah ditukup menjadi komponen siap—dan memahami proses-proses ini membantu anda mereka bentuk dengan lebih cekap sejak dari peringkat awal.

Kaedah Menghilangkan Gerigi

Hampir semua komponen yang ditukup memerlukan tahap tertentu penghilangan gerigi. Menurut Panduan operasi sekunder Metalex , beberapa kaedah menangani keperluan yang berbeza:

• Tumbling/Penggilapan Bergetar: Bahagian-bahagian digulingkan bersama media pengikis dalam dram berputar atau bekas bergetar. Kaedah ini berkesan untuk jumlah bahagian kecil hingga sederhana dalam jumlah besar dengan tepi yang mudah diakses.
• Penanggulangan terbur secara manual: Operator menggunakan alat tangan, pahat, atau peranti penghilang duri bermotor untuk jumlah kecil, bahagian besar, atau ciri-ciri yang tidak dapat diakses oleh kaedah automatik.
• Penghilangan duri menggunakan berus: Berus pengikis berputar menghilangkan duri ringan sambil mengekalkan kerataan—ideal untuk bahan nipis yang sensitif terhadap distorsi akibat penggulingan.
• Elektropolitur: Seperti yang dinyatakan oleh Metalex, proses ini "menghasilkan penyelesaian licin dan berkilat pada komponen siap" dan "khususnya berguna untuk komponen halus dan terperinci yang sukar dipolish atau dihilangkan durinya menggunakan alat tradisional."

Operasi Pembentukan pada Tekanan Penutup

Satu kelebihan yang membezakan teknologi penutup CNC daripada kaedah pemotongan semata-mata: keupayaan untuk mencipta ciri tiga dimensi tanpa memindahkan bahagian ke peralatan berasingan. Operasi pembentukan biasa termasuk:

• Bilah Louver: Bukaan condong untuk pengudaraan yang dihasilkan melalui proses lancing dan pembengkokan bahan dalam satu hentaman.
• Cetakan timbul: Ciri-ciri yang dibuat lebih tinggi atau lebih rendah untuk tujuan pengukuhan, pengenalan, atau estetika.
• Keratan berbentuk kerucut dan lekukan: Ciri-ciri cekung yang menerima kepala pemegun rata dengan permukaan.
• Panduan kad dan anjakan: Ciri-ciri kecil yang dibentuk untuk menentukan kedudukan komponen pasangan semasa pemasangan.
• Lance: Tab yang dipotong sebahagian dan dibengkokkan untuk penyambungan elektrik ke tanah, klip spring, atau penahan komponen.

Melaksanakan operasi-operasi ini semasa proses mengepam mengelakkan perlunya pemprosesan tambahan, mengurangkan inventori barang dalam proses, serta meningkatkan ketepatan keseluruhan komponen dengan mengekalkan satu datum tunggal sepanjang proses pemprosesan.

Proses Penyempurnaan

Bergantung kepada keperluan aplikasi, komponen yang dilubangi boleh menjalani pelbagai operasi penyelesaian. Metalex mengenal pasti beberapa pilihan biasa:

• Mel: Penyelesaian salutan basah atau serbuk memberikan "perlindungan daripada lembapan, sinaran matahari, kikisan, dan keadaan persekitaran lasak lain" sambil menawarkan rupa profesional.
• Galvanisasi: Proses ini "menambah lapisan zink pada bahan substrat" untuk melindungi logam di bawah daripada pengoksidaan dan kakisan—yang penting untuk aplikasi luaran atau dalam persekitaran lasak.
• Anodizing: Bagi komponen aluminium, anodisasi "menggunakan proses elektrokimia untuk melapisi aluminium dan logam bukan ferus lain dengan lapisan oksida pelindung" yang menjadi sebahagian integral dengan bahan asas.
• Pemasangan: Pelapisan logam dengan nikel, kuprum, zink, atau bahan lain boleh bersifat "hiasan, tetapi juga boleh digunakan untuk melindungi bahan daripada kakisan, kikisan, dan haus."

Perancangan untuk operasi sekunder ini semasa fasa reka bentuk awal dapat mengelakkan kejutan yang mahal. Ciri-ciri yang mengganggu proses penggilapan, menutup kawasan yang memerlukan salutan, atau menyukarkan pemegangan semuanya akan menambah masa dan kos jika dikesan selepas proses pengeboran selesai.

Aliran kerja lengkap—dari penyediaan CAD hingga operasi sekunder—mewakili pelbagai peluang untuk mengoptimumkan projek anda. Memahami setiap peringkat membantu anda berkomunikasi secara berkesan dengan rakan pembuatan dan membuat keputusan reka bentuk yang merampingkan keseluruhan proses.

Tentu saja, kecekapan aliran kerja memberi kesan langsung terhadap kos projek. Mari kita kaji faktor-faktor spesifik yang mempengaruhi harga pengeboran CNC dan bagaimana keputusan bijak pada setiap peringkat diterjemahkan kepada penjimatan pada hasil akhir.

Faktor-Faktor Kos dan Pertimbangan Harga untuk Projek Pengeboran CNC

Anda telah menguasai alur kerja, memahami kawalan kualiti, dan mereka bentuk komponen yang boleh dikeluarkan—tetapi apabila sebut harga tiba, adakah anda yakin bahawa harga yang ditawarkan adalah adil? Memahami faktor-faktor yang mendorong kos perkhidmatan pengeboran CNC memberi kuasa kepada anda untuk membuat keputusan reka bentuk yang lebih bijak, berunding secara berkesan, dan mengenal pasti di mana bajet anda memberikan nilai terbaik.

Mari kita bahagikan secara tepat apa yang anda bayar dan bagaimana mengoptimumkan setiap ringgit yang dibelanjakan.

Faktor Utama yang Mempengaruhi Kos Pengetipan

Setiap sebut harga yang anda terima mencerminkan kombinasi pemboleh ubah yang saling berkaitan. Sebahagiannya boleh dikawal melalui pilihan reka bentuk; sebahagian lagi bergantung pada keperluan pengeluaran. Berikut adalah faktor-faktor yang membentuk harga akhir anda:

• Jenis dan ketebalan bahan: Keluli tahan karat lebih mahal daripada keluli lembut—baik dari segi bahan mentah mahupun kerana ia menyebabkan kehausan perkakasan lebih cepat. Ketebalan plat yang lebih tinggi memerlukan daya tekan (tonnage) yang lebih besar, masa kitaran yang lebih perlahan, dan sering kali memerlukan perkakasan khas. Operasi pengetipan aluminium biasanya berjalan lebih laju dan dengan kehausan perkakasan yang lebih rendah berbanding kerja keluli tahan karat yang setara.
• Ketakteraturan Bahagian: Kepingan segi empat tepat ringkas dengan lubang piawai diproses dengan cepat. Komponen dengan puluhan ciri unik, jejari sudut ketat, atau corak rumit memerlukan lebih banyak masa pengaturcaraan, perubahan alat yang kerap, dan pengesahan kualiti yang teliti.
• Bilangan dan pelbagai jenis lubang: Setiap bentuk pengeboran unik dalam rekabentuk anda memerlukan sama ada alat sedia ada dari inventori bengkel atau pembuatan alat khusus. Komponen dengan lima lubang bulat piawai kosnya lebih rendah berbanding komponen yang memerlukan lima belas bentuk berbeza—walaupun jumlah hentaman keseluruhan adalah hampir sama.
• Kebutuhan Isipadu: Kos persediaan diagihkan ke atas kuantiti pengeluaran. Pengaturcaraan, persediaan alat, dan pemeriksaan artikel pertama mempunyai kos yang lebih kurang sama sama ada anda menghasilkan 50 unit atau 5,000 unit. Kelantangan yang lebih tinggi secara ketara mengurangkan kos seunit.
• Spesifikasi toleransi: Toleransi yang lebih ketat memerlukan peralatan yang lebih tepat, operator yang mahir, dan masa pemeriksaan yang lebih lama. Toleransi piawai untuk tekanan mekanikal—ketepatan kedudukan ±0,004 inci—sering kali sudah mencukupi; menetapkan nilai yang lebih ketat tanpa keperluan fungsional akan menambah kos tanpa manfaat.
• Operasi Sekunder: Pembersihan pinggir tajam (deburring), pembentukan, pemasangan komponen keras (hardware insertion), penyelesaian permukaan (finishing), dan pemasangan (assembly) semuanya menambah masa buruh dan masa pemprosesan. Komponen yang direka untuk meminimumkan kerja sekunder akan lebih murah dari segi kos pengeluaran.

Mengoptimumkan Projek Anda demi Kecekapan Kos

Keputusan reka bentuk yang bijak yang dibuat pada peringkat awal secara langsung mengurangkan kos pengeluaran. Berikut adalah cara mengoptimumkan projek anda sebelum memohon sebut harga:

Manfaatkan perkakasan piawai. Sebelum menyelesaikan reka bentuk anda, tanyakan kepada rakan kongsi fabrikasi berpotensi tentang pustaka perkakasan sedia ada mereka. Bentuk lubang tekan piawai—bulat, segi empat, dan bujur dalam saiz-saiz biasa—sudah tersedia. Bentuk khas memerlukan pembelian perkakasan baharu, yang menambah kos dan masa sedia siap. Sering kali, penyesuaian kecil pada reka bentuk membolehkan anda menggunakan perkakasan sedia ada tanpa mengorbankan fungsi.

Reka bentuk untuk penempatan bahan yang cekap. Kos bahan biasanya mewakili 40–60% daripada jumlah kos komponen. Komponen berbentuk segi empat tepat dengan dimensi yang konsisten dapat disusun (nest) lebih cekap berbanding bentuk tidak sekata. Mengurangkan sisa (scrap) sebanyak 5% sahaja memberi kesan ketara terhadap keuntungan bersih anda dalam kelompok pengeluaran yang besar.

Padankan ketebalan bahan. Menggunakan satu saiz ketebalan (gauge) yang konsisten di seluruh pemasangan memudahkan pembelian, mengurangkan inventori, dan membolehkan pelbagai nombor komponen disusun bersama pada kepingan bahan yang sama. Pendekatan ini sangat berkesan khususnya untuk isipadu pengeluaran di bawah 1,000 unit komponen.

Fahami titik persilangan pemotongan laser. Menurut analisis industri untuk pengeluaran berkelompok tinggi dengan ciri-ciri berulang, pengeboran CNC biasanya memberikan kos per-bahagian yang lebih rendah berbanding pemotongan laser. Keupayaan mesin turet penukul untuk membuat beberapa lubang dalam satu kitaran melebihi pendekatan pemotongan laser yang hanya menangani satu ciri pada satu masa. Namun, untuk prototaip, kelompok kecil, atau komponen dengan kontur kompleks, pemotongan laser sepenuhnya menghilangkan pelaburan alat—kerap menjadikannya lebih ekonomikal walaupun kos operasi per jam lebih tinggi.

Di manakah titik persilangan itu? Ia bergantung pada geometri spesifik anda, tetapi garis panduan umum mencadangkan:

• Kurang daripada 100 komponen: Pemotongan laser sering menang disebabkan tiada kos alat
• 100–500 komponen: Bergantung sangat kepada kerumitan rekabentuk dan ketersediaan alat
• Lebih daripada 500 bahagian: Pengeboran CNC biasanya menjadi lebih ekonomikal untuk rekabentuk yang memerlukan banyak lubang

Libatkan sokongan DFM seawal mungkin. Peluang penjimatan kos yang paling ketara wujud semasa fasa rekabentuk—sebelum peralatan ditempah dan pengeluaran bermula. Rakan pembuatan yang berpengalaman akan menyemak rekabentuk dan mengenal pasti ubahsuaian yang dapat mengurangkan kos tanpa menjejaskan fungsi. Pendekatan kolaboratif ini membolehkan kesilapan mahal dikesan pada peringkat awal apabila ia masih mudah diperbaiki.

Bagi projek logam lembaran automotif secara khusus, pengilang seperti Shaoyi (Ningbo) Metal Technology menawarkan sokongan DFM yang komprehensif bersama dengan masa tindak balas yang pantas. Tempoh tindak balas sebanyak 12 jam untuk sebut harga dan kemampuan pembuatan prototaip pantas dalam masa 5 hari membantu pasukan mengesahkan rekabentuk dengan cepat sebelum berkomitmen terhadap peralatan pengeluaran. Bagi komponen sasis, suspensi, dan struktur yang memerlukan kualiti bersijil IATF 16949, kerjasama pada peringkat awal ini mengenal pasti peluang penjimatan kos yang memberi impak berganda dalam kelompok pengeluaran berisipadu tinggi.

Pertimbangkan jumlah kos memiliki. Harga seunit terendah tidak sentiasa memberikan nilai terbaik. Nilai kekonsistenan kualiti, prestasi penghantaran tepat pada masanya, dan ketindakbalasan terhadap perubahan rekabentuk. Harga yang sedikit lebih tinggi daripada rakan kongsi yang dapat mengesan masalah seawal mungkin dan menghantar secara boleh dipercayai sering kali lebih murah berbanding sebut harga bajet yang mengakibatkan komponen ditolak, kelengahan pengeluaran, dan penghantaran udara kecemasan.

Apabila faktor kos telah difahami dan strategi pengoptimuman tersedia, langkah akhir ialah memilih rakan kongsi fabrikasi yang mampu menyampaikan kualiti, nilai, dan kebolehpercayaan bagi keperluan aplikasi khusus anda.

Memilih Perkhidmatan Pengetipan CNC yang Sesuai untuk Aplikasi Anda

Anda telah mengoptimumkan rekabentuk anda, memahami faktor-faktor yang mempengaruhi kos, dan menyediakan fail CAD anda—tetapi inilah soalan kritikal yang menentukan sama ada projek anda berjaya atau menghadapi cabaran: pasangan perkhidmatan tekanan penukul CNC manakah yang benar-benar mampu menyampaikan apa yang anda perlukan? Pilihan yang salah akan menyebabkan kelengkapan tempoh masa terlewat, isu kualiti, dan perbelanjaan melebihi bajet. Pilihan yang tepat pula akan menjadi kelebihan bersaing.

Memilih pasangan fabrikasi logam lembaran memerlukan lebih daripada sekadar membandingkan harga sebut harga. Anda sedang menilai suatu hubungan yang memberi kesan kepada kualiti produk anda, masa untuk pelancaran ke pasaran, dan akhirnya reputasi anda di mata pelanggan. Mari kita telusuri kriteria-kriteria utama yang perlu dipertimbangkan.

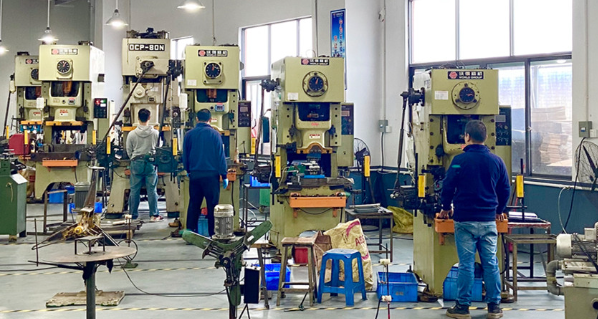

Apa yang Perlu Dicari dalam Pasangan Penukulan CNC

Tidak semua bengkel fabrikasi dilengkapi untuk menangani keperluan khusus anda. Sebelum meminta sebut harga, nilaikan calon pasangan berdasarkan kriteria penting berikut:

• Keupayaan peralatan: Adakah bengkel ini mengoperasikan mesin pukau turret CNC moden atau sistem kepala tunggal yang mampu mengendalikan ketebalan bahan, saiz kepingan, dan kerumitan ciri-ciri anda? Mengikut panduan pemilihan Kesu Group, sahkan sama ada mereka memiliki mesin berpaksi banyak dengan sistem kawalan gelung tertutup yang menjamin ketepatan dan pengulangan. Mesin pukau keluli lanjutan dengan pemacu servo-elektrik biasanya memberikan ketepatan dan kekonsistenan yang lebih baik berbanding sistem hidraulik lama.
• Keahlian Bahan: Pengalaman dalam menangani bahan khusus anda adalah penting. Sebuah bengkel yang kebanyakannya memproses aluminium mungkin menghadapi kesukaran ketika memproses keluli tahan karat akibat sifat pengerasan semasa pemesinan (work-hardening). Mintalah bukti pengalaman pengeluaran dengan aloi dan ketebalan (gauge) yang diperlukan—pemilihan alat pemotong, tetapan jarak bebas (clearance), dan parameter proses semuanya berubah mengikut jenis bahan.
• Sijil Kualiti: Sijil-sijil menunjukkan komitmen terhadap proses piawai yang meminimumkan ralat. ISO 9001:2015 memastikan pengurusan kualiti yang konsisten di seluruh sektor pembuatan umum. Untuk aplikasi penerbangan angkasa, cari sijil AS9100D. Bagi komponen automotif, sijil IATF 16949 adalah wajib.
• Masa pusingan: Nilaikan kedua-dua tempoh masa siap yang dikutip dan prestasi penghantaran tepat pada waktunya secara historikal. Analisis industri mencadangkan agar sasaran rakan kongsi mempunyai kadar penghantaran tepat pada waktunya melebihi 95%. Tanyakan tentang kapasiti semasa mereka dan sama ada mereka boleh memenuhi pesanan segera apabila diperlukan.
• Sokongan DFM: Rakan kongsi yang menawarkan maklum balas Reka Bentuk untuk Kebolehpembuatan (Design for Manufacturability) dapat mengesan ralat mahal sebelum pengeluaran bermula. Pendekatan kolaboratif ini mengenal pasti peluang penjimatan kos, alternatif perkakasan, dan potensi isu kualiti ketika perubahan masih mudah dilaksanakan.
• Kebolehlaksanaan Pengeluaran: Bolehkah bengkel tersebut mengendalikan isi padu semasa anda dan berkembang bersama anda? Menurut panduan pemilihan rakan kongsi Metal Works, rakan pembuatan yang sesuai harus mampu meningkatkan pengeluaran dari prototaip kepada kelompok sederhana atau tinggi tanpa menjejaskan jadual penghantaran.
• Keupayaan Operasi Sekunder: Fasiliti satu atap yang mengendalikan proses membuang tepung (deburring), pembentukan, pemasangan perkakasan, dan penyelesaian secara dalaman menghilangkan kelengahan koordinasi antara pelbagai vendor. Setiap peralihan kerja antara bengkel membawa potensi kerosakan, salah faham, dan kelengahan jadual.

Mengapa IATF 16949 Penting untuk Aplikasi Automotif

Jika anda memperoleh komponen untuk aplikasi automotif, sijil IATF 16949 bukanlah pilihan—ia merupakan syarat minimum. Namun, apakah sebenarnya maksud sijil ini bagi projek anda?

Menurut International Automotive Task Force , IATF 16949 dicipta untuk menyatukan "pelbagai sistem penilaian dan pensijilan di seluruh dunia dalam rantaian bekalan bagi sektor automotif." Apabila sebuah pembekal memiliki pensijilan ini, ia menunjukkan bahawa mereka telah membangunkan "sistem pengurusan kualiti berorientasikan proses yang menyokong penambahbaikan berterusan, pencegahan cacat, serta pengurangan variasi dan sisa."

Pengilang automotif utama—seperti BMW, Ford, Stellantis, dan lain-lain—mewajibkan rakan-rakan rantaian bekalan mereka mengekalkan pensijilan IATF 16949. Keperluan ini berlaku ke semua tahap pembekal, dari pembekal skru hingga pembekal pemasangan struktur.

Bagi komponen logam lembaran dalam aplikasi rangka, suspensi, dan struktur, pensijilan ini memastikan:

• Proses yang didokumenkan untuk konsistensi kualiti pengeluaran
• Sistem ketelusuran yang melacak bahan dan parameter pemprosesan
• Program penyelenggaraan pencegahan yang mengekalkan ketepatan peralatan
• Metodologi penambahbaikan berterusan yang mengurangkan variasi dari masa ke masa
• Penilaian risiko dan protokol pengurangan risiko yang menghalang kejadian kegagalan kualiti

Memulakan Projek Anda dengan Betul

Sedia untuk bergerak ke hadapan? Berikut adalah cara melancarkan projek anda secara cekap dan mengelakkan jebakan biasa:

Sediakan dokumentasi lengkap. Selain fail CAD, sediakan spesifikasi bahan, keperluan toleransi, jangkaan hasil penyelesaian permukaan, dan anggaran kuantiti. Semakin banyak maklumat yang anda kongsikan pada peringkat awal, semakin tepat sebut harga anda—dan semakin sedikit kejutan yang akan anda alami semasa fasa pengeluaran.

Minta maklum balas DFM sebelum menetapkan reka bentuk. Minta rakan kongsi calon anda mengkaji geometri reka bentuk anda dan mencadangkan penambahbaikan. Pengilang berpengalaman menyediakan bantuan Reka Bentuk untuk Kebolehpengeluaran (Design for Manufacturability) yang membantu mengoptimumkan reka bentuk sebelum pengeluaran, menjimatkan masa dengan mengelakkan kesilapan mahal serta membolehkan pasukan berpindah ke fasa pembuatan prototaip lebih cepat.

Sahkan dengan prototaip. Sebelum berkomitmen terhadap perkakasan pengeluaran dan kelompok pengeluaran berisipadu tinggi, hasilkan kuantiti sampel untuk mengesahkan ketepatan, fungsi, dan penyelesaian akhir. Perkhidmatan pembuatan prototaip pantas—sebahagiannya menawarkan tempoh siap dalam masa beberapa hari sahaja, bukan berminggu-minggu—membolehkan anda menguji reka bentuk secara cepat dan membuat penambahbaikan secara cekap.

Nilaikan ketindakbalasan. Berapa cepatkah rakan kongsi potensi memberi respons terhadap pertanyaan? Adakah mereka mengemukakan soalan penyelarasan yang menunjukkan pemahaman terhadap keperluan anda? Seorang rakan kongsi yang berkomunikasi dengan jelas semasa proses penawaran harga kemungkinan besar akan berkomunikasi secara berkesan sepanjang fasa pengeluaran.

Periksa rujukan. Minta testimoni pelanggan atau kajian kes daripada projek-projek serupa. Sebuah bengkel yang berpengalaman dalam industri anda memahami cabaran khusus serta jangkaan kualiti yang anda tetapkan.

Bagi projek logam lembaran automotif yang memerlukan piawaian kualiti bersijil IATF 16949, Shaoyi (Ningbo) Metal Technology menawarkan kombinasi kemampuan yang menarik: pembuatan prototaip pantas dalam tempoh 5 hari untuk pengesahan reka bentuk yang cepat, masa balasan sebut harga dalam tempoh 12 jam untuk perancangan projek yang cekap, serta kepakaran menyeluruh dalam sasis, sistem gantung, dan komponen struktur. Sokongan DFM terpadu mereka membantu mengenal pasti penyelesaian pengeboran automotif yang mengoptimumkan kedua-dua kos dan prestasi sebelum pengeluaran bermula.

Kesimpulannya? Memilih rakan perkhidmatan tekanan pelubang CNC yang sesuai memerlukan penilaian di luar faktor harga sahaja—anda perlu menilai kemampuan, sistem kualiti, dan pendekatan kolaboratif. Seorang rakan yang membantu anda merekabentuk komponen yang lebih baik, mengesan masalah pada peringkat awal, serta memberikan hasil secara konsisten akan menjadi kelebihan persaingan sebenar—bukan sekadar baris tambahan dalam senarai bahan anda.

Dengan rakan yang sesuai di sisi anda, anda berada dalam kedudukan yang ideal untuk mengubah logam lembaran mentah menjadi komponen siap yang sempurna secara cekap, ekonomikal, dan boleh dipercayai.

Soalan Lazim Mengenai Penembusan Logam Lembaran CNC

1. Apakah itu penembusan CNC?

Penusukan CNC ialah suatu proses pembuatan kepingan logam yang dikawal oleh komputer, di mana jentera penusuk yang boleh diprogramkan menggunakan alat berbentuk (penusuk dan acuan) untuk mencipta lubang, bentuk, dan ciri-ciri pada kepingan logam. Berbeza daripada operasi manual, sistem CNC melaksanakan jujukan kompleks secara automatik dengan ketepatan kedudukan sebanyak ± 0.004 inci dan pengulangan sebanyak ± 0.001 inci, memproses ratusan tumbukan setiap minit sambil mengekalkan kualiti yang konsisten dalam pengeluaran berskala tinggi.

2. Apakah itu jentera penusuk turet CNC?

Jentera penusuk turet CNC memegang pelbagai alat dalam suatu turet berputar yang berpusing untuk menempatkan set penusuk dan acuan yang diperlukan di bawah pelantun jentera. Konfigurasi turet biasanya menawarkan 20 hingga 60 stesen dengan daya jentera antara 20 hingga 50 tan metrik. Ramai model dilengkapi mekanisme pengindeksan yang membolehkan alat-alat berputar untuk menusuk ciri-ciri pada pelbagai sudut tanpa memerlukan alat berasingan bagi setiap orientasi, menjadikannya sangat sesuai untuk kerja berskala tinggi yang melibatkan ciri-ciri berulang.

3. Apakah jenis-jenis penusuk kepingan logam?

Jenis-jenis pengeboran logam lembaran yang biasa digunakan termasuk pengeboran bulat untuk lubang pemasangan dan corak ventilasi, pengeboran segi empat dan segi empat tepat untuk lubang potong dan takikan, pengeboran bujur untuk lubang memanjang dan slot pengaliran kabel, serta bentuk khusus termasuk alat pelubang (louver), alat lancip-dan-bentuk (lance-and-form), alat timbul (embossing), dan logo syarikat. Setiap pengeboran memerlukan acuan (die) yang sepadan, dengan jarak toleransi antara pengeboran dan acuan biasanya ditetapkan pada 10–20% ketebalan bahan bagi setiap sisi.

4. Bilakah saya harus memilih pengeboran CNC berbanding pemotongan laser?

Pilih pengeboran CNC untuk pengeluaran berkelompok tinggi dengan corak lubang berulang, apabila anda memerlukan keupayaan pembentukan seperti pelubang (louvers) atau timbul (embossments), serta untuk rekabentuk yang banyak lubang dan melebihi 500 komponen. Pemotongan laser lebih sesuai untuk prototaip kurang daripada 100 komponen, kontur kompleks, dan rekabentuk terperinci. Pengeboran unggul dari segi kelajuan—melebihi 1,000 hentaman per minit—manakala pemotongan laser hanya memproses satu ciri pada satu masa tetapi tidak memerlukan pelaburan dalam perkakasan fizikal.

5. Sijil-sijil apakah yang perlu saya cari dalam penyedia perkhidmatan pengeboran CNC?

Cari ISO 9001:2015 untuk pengurusan kualiti am, AS9100D untuk aplikasi penerbangan dan angkasa lepas, serta IATF 16949 untuk komponen automotif. IATF 16949 adalah penting bagi rantaian bekalan automotif, memastikan proses yang didokumenkan, ketelusuran bahan, program penyelenggaraan pencegahan, dan metodologi penambahbaikan berterusan. Pengilang seperti Shaoyi menawarkan kualiti bersijil IATF 16949 dengan pembuatan prototaip pantas dalam masa 5 hari dan sokongan DFM yang komprehensif untuk komponen sasis dan struktur.
