Apa Maksud Sebenar Pembentukan Progresif dalam Pengeluaran Moden

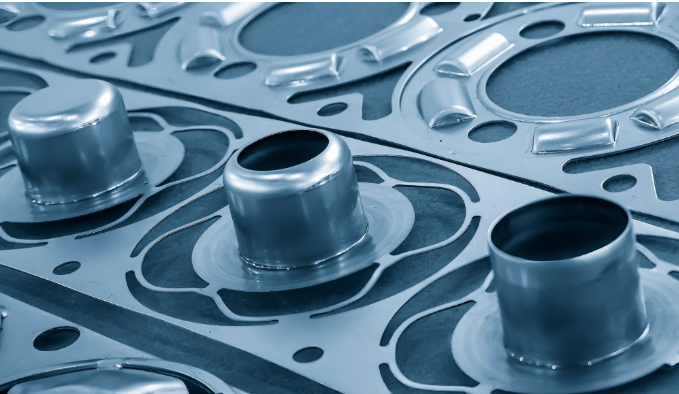

Bayangkan mengubah gulungan logam biasa menjadi komponen siap yang direkabentuk dengan tepat tanpa perlu mengeluarkannya daripada jentera tekan. Itulah tepatnya yang ditawarkan oleh pembentukan progresif—dan ia sedang mengubah cara pengilang menghadapi pengeluaran isipadu tinggi .

Berbeza dengan pengecapan stesen-tunggal di mana setiap operasi memerlukan persiapan berasingan, pengecapan acuan progresif mengintegrasikan pelbagai operasi pembentukan ke dalam satu jujukan berterusan dan automatik. Hasilnya? Masa kitaran yang jauh lebih pantas, ketepatan yang luar biasa, serta kos se-unit yang jauh lebih rendah apabila isipadu pengeluaran mencukupi untuk menjustifikasikan pelaburan dalam perkakasan acuan.

Pembentukan progresif ialah suatu proses pembentukan logam di mana gulungan jalur logam dimasukkan melalui satu acuan tepat, dan setiap denyutan tekanan menjalankan pelbagai operasi yang telah direkabentuk terlebih dahulu—pemotongan, pembengkokan, penarikan, dan pembentukan—di stesen-stesen berurutan, menghasilkan komponen siap secara automatik dan berterusan.

Bagaimana Pembentukan Progresif Mengubah Pengilangan Logam Lembaran

Di sinilah perkara menjadi menarik. Dalam pengecap tradisional, anda pada dasarnya menjalankan stesen kerja yang berasingan. Satu stesen memotong bentuk, stesen lain membengkokkannya, dan stesen ketiga membuat lubang. Setiap langkah memerlukan alat tersendiri, persiapan tersendiri, dan sering kali perlukan pengendalian manual antara operasi. Pengecap logam progresif menghilangkan semua geseran tersebut.

Dengan acuan berperingkat & pengecap, jalur logam memasuki satu hujung acuan dan keluar sebagai komponen siap di hujung yang lain. Setiap dayungan tekanan menggerakkan bahan ke stesen seterusnya sambil serentak menjalankan operasi di setiap stesen mengikut turutan. Seorang operator sahaja boleh mengawal kadar pengeluaran sehingga ratusan—kadangkala ribuan—komponen sejam.

Pendekatan ini secara asasnya mengubah ekonomi pembuatan. Walaupun pelaburan awal untuk acuan lebih tinggi berbanding perkakasan operasi tunggal, pengurangan ketara dalam kos buruh, masa pemindahan, dan inventori kerja-dalam-perkembangan memberikan pulangan yang menarik bagi kelompok pengeluaran yang melebihi ambang isipadu tertentu.

Prinsip Stesen Berurutan Diterangkan

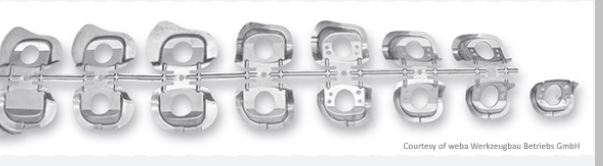

Jadi, bagaimana bahan tersebut sebenarnya bergerak melalui proses ini? Rahsianya terletak pada mekanisme penyuapan jalur berterusan. Sebuah gulungan logam berat disuap melalui sebuah pengelupas gulungan, kemudian melalui sebuah pelurus untuk menghilangkan tekanan dalaman, seterusnya maju ke dalam acuan melalui sebuah pemakan servo tepat. Pemakan ini mengawal jarak tepat—yang dipanggil 'pitch'—yang dilalui jalur tersebut pada setiap denyutan tekan.

Apa yang menjadikan teknologi acuan progresif begitu boleh dipercayai ialah sistem lubang pandu (pilot hole). Stesen pertama sekali mengepil lubang-lubang penentu kedudukan yang tepat pada jalur tersebut. Lubang-lubang ini bukan sebahagian daripada komponen akhir anda—tetapi berfungsi sebagai sistem navigasi. Apabila acuan menutup pada setiap denyutan, pin-pin pandu berbentuk kon akan memasuki lubang-lubang ini sebelum sebarang operasi pembentukan bermula, memaksa jalur berada dalam penyelarasan sempurna dan mengelakkan ralat penentuan kedudukan secara kumulatif.

Kepingan tersebut kekal melekat pada pembawa sehingga stesen pemotongan akhir, berfungsi secara serentak sebagai penghantar, penegak, dan kerangka struktur sepanjang keseluruhan siri pembentukan. Ini adalah sebabnya mengapa stamping acuan progresif mencapai konsistensi yang luar biasa—hubungan antara setiap lenturan, lubang, dan ciri lain kekal terkawal dengan sempurna dari permulaan hingga akhir.

Bagi jurutera yang menilai kaedah pengeluaran, pemahaman tentang prinsip berurutan ini mendedahkan mengapa pembentukan progresif telah menjadi penyelesaian utama untuk pengeluaran kompleks berisipadu tinggi dalam industri automotif, elektronik, dan barangan pengguna.

Analisis Lengkap Proses Mengikut Stesen

Sekarang anda telah memahami prinsip asas ini, mari kita ikuti langkah demi langkah apa yang berlaku di setiap stesen dalam proses stamping acuan progresif. Di sinilah kebanyakan penerangan gagal—mereka hanya menyebut "pelbagai operasi" tanpa mendedahkan urutan tepat yang mengubah logam rata kepada komponen siap .

Bayangkan acuan dalam proses pengecap progresif sebagai satu talian perakitan yang diatur dengan teliti, dimampatkan ke dalam satu alat tunggal. Setiap stesen menjalankan satu tugas khusus, dan kesan kumulatifnya menghasilkan komponen yang jika tidak demikian akan memerlukan pelbagai operasi berasingan, penanganan yang luas, serta risiko kualiti yang ketara.

Dari Gulungan ke Komponen Siap dalam Satu Kitaran Tekanan

Sebelum meneroka setiap stesen secara individu, bayangkan perjalanan keseluruhan proses ini. Sebuah gulungan jalur logam—kadangkala berjisim beberapa ribu paun—diletakkan pada sebuah pengelupas gulungan di belakang jentera tekan. Bahan tersebut ditarik melalui sebuah pelurus yang menghilangkan kelengkungan semula jadi gulungan itu, kemudian dihantar masuk ke dalam acuan pada sela-sela yang dikawal secara tepat. Dengan setiap gerakan tekanan jentera, jalur logam bergerak ke hadapan sepanjang satu panjang langkah (pitch length) sambil acuan pengecap menjalankan operasi yang ditetapkan secara serentak di setiap stesen.

Keindahan sistem ini? Sementara stesen satu sedang mengepam lubang panduan pada bahan baharu, stesen lima mungkin sedang membentuk lengkungan kompleks, dan stesen sepuluh boleh jadi sedang memotong komponen yang telah siap. Setiap langkah menghasilkan komponen yang siap—itulah kecekapan yang menjadikan pembentukan progresif kaedah pilihan untuk pengeluaran berkelompok tinggi.

Memahami Setiap Stesen dalam Urutan Progresif

Proses pembentukan progresif mengikuti urutan logik dari operasi mudah kepada operasi kompleks. Berikut adalah urutan stesen lazim yang akan anda temui dalam kebanyakan aplikasi pengepaman progresif:

1. Pengepaman Lubang Panduan: Stesen pertama mencipta lubang panduan tepat pada jalur bahan. Lubang-lubang ini bukan ciri fungsional bagi komponen anda—tetapi merupakan sistem rujukan yang memastikan setiap operasi seterusnya dilakukan secara tepat di lokasi yang dimaksudkan. Pin panduan berbentuk kon akan masuk ke dalam lubang-lubang ini pada setiap langkah, membetulkan sebarang ketidaksekataan kecil dalam proses penyuapan sebelum pembentukan bermula.
2. Operasi penempa (blanking): Peringkat ini menghilangkan bahan untuk menentukan garis besar asas komponen. Stesen pengelupasan memotong bahagian besar jalur logam, mencipta profil luar kasar. Dalam beberapa rekabentuk, proses ini berlaku dalam beberapa peringkat untuk menguruskan daya yang terlibat dan melindungi jangka hayat acuan.
3. Penusukan dan Penggalakan: Ciri-ciri dalaman mengikuti seterusnya. Stesen penusukan membuat lubang, celah, dan keratan dalaman yang menentukan geometri fungsional komponen. Operasi penggalakan menghilangkan bahan dari tepi untuk mencipta profil tertentu. Urutan operasi penting—anda melakukan penusukan sebelum pembentukan untuk mengelakkan distorsi.
4. Stesen Pembentukan: Di sinilah logam rata menjadi tiga dimensi. Operasi pembentukan mencipta lengkung, saluran, dan bentuk kompleks melalui aliran bahan yang dikawal. Rekabentuk pembawa jalur logam—sama ada pepejal atau dengan web peregangan—secara langsung mempengaruhi tahap kelenturan pembentukan yang tersedia di stesen-stesen ini.
5. Operasi Lenturan: Stesen pembengkokan menghasilkan ciri-ciri bersudut—flens, tab, pendakap, dan pembengkokan struktur. Berbeza daripada proses pembentukan, pembengkokan menghasilkan sudut tajam sepanjang garis yang ditetapkan. Acuan progresif kerap merangkumi beberapa stesen pembengkokan, dengan setiap stesen menambah sudut secara beransur-ansur untuk mengelakkan retakan atau pelantunan semula.
6. Pengecap dan Penyesuaian Saiz: Bagi komponen yang memerlukan toleransi ketat, stesen pengedipan (coining) mengenakan tekanan tempatan yang sangat tinggi untuk mencapai dimensi tepat, penyelesaian permukaan, atau spesifikasi ketebalan. Operasi menekan semula ini memastikan ciri kritikal memenuhi piawaian ketat—sering kali dalam julat ±0.01 mm.
7. Pemotongan dan Pelancaran: Stesen terakhir memutuskan komponen siap daripada jalur pembawa. Komponen yang dicetak menggunakan acuan keluar melalui saluran graviti, pelancaran udara, atau ekstraksi mekanikal, manakala sisa logam berbentuk rangka terus bergerak untuk dikitar semula. Satu kitaran pengeluaran selesai—dan komponen seterusnya sudah dibentuk dan sedia.

Apa yang menjadikan urutan ini begitu berkuasa adalah sifat serentaknya. Semasa anda membaca tentang stesen ketujuh, ingatlah bahawa stesen-stesen satu hingga enam sedang menjalankan operasi mereka ke atas komponen-komponen seterusnya dengan setiap satu tekanan acuan. Acuan yang beroperasi pada kadar 200 tekanan seminit menghasilkan 200 komponen siap dalam tempoh seminit yang sama—tanpa mengira bilangan stesen yang terdapat dalam acuan tersebut.

Ketepatan proses ini bergantung sepenuhnya pada sistem lubang pandu (pilot hole) yang disebutkan sebelum ini. Apabila acuan bahagian atas turun, pin-pin pandu memasuki lubang-lubang penentu kedudukan sebelum mana-mana alat pemotong atau pembentuk bersentuhan. Permukaan berbentuk kon (tapered) pin-pin ini menghasilkan daya melintang yang menolak jalur bahan ke kedudukan penyelarasan sempurna, serta menetapkan semula kedudukan jalur tersebut pada setiap kitaran. Pendekatan 'memperbetulkan setiap tekanan' ini mencegah pengumpulan ralat yang jika tidak dikawal, akan menjadikan acuan berstesen tinggi tidak dapat dilaksanakan.

Memahami mekanik stesen demi stesen ini mendedahkan mengapa acuan pengecap memerlukan tumpuan reka bentuk yang begitu teliti. Setiap operasi mesti mengambil kira kelakuan bahan, taburan daya, dan kesan kumulatif daripada setiap stesen sebelumnya. Jika urutan ini dikendalikan dengan betul, anda akan memiliki jentera pengeluaran yang berkuasa. Namun, jika terlepas satu butiran kritikal, anda akan berdepan dengan pengubahsuaian acuan yang mahal sebelum kelulusan artikel pertama.

Dengan asas proses ini telah ditetapkan, soalan logik seterusnya ialah: bilakah pembentukan progresif menjadi pilihan yang sesuai berbanding kaedah-kaedah lain? Jawapannya bergantung secara besar kepada geometri komponen, jumlah pengeluaran, dan pertimbangan bahan yang akan kita kaji secara terperinci.

Perbandingan Kaedah Progresif, Kaedah Pemindahan, dan Kaedah Acuan Kompaun

Anda telah melihat bagaimana pembentukan progresif beroperasi stesen demi stesen—tetapi inilah soalan yang benar-benar penting: adakah kaedah ini benar-benar pilihan yang tepat untuk aplikasi anda? Jawapan jujur bergantung pada faktor-faktor yang sering diabaikan oleh banyak jurutera sehingga mereka sudah terikat dengan program perkakasan yang mahal.

Pembentukan progresif tidak secara universal unggul. Begitu juga pembelekkan acuan pemindahan atau pembelekkan acuan kompaun . Setiap kaedah cemerlang dalam senario tertentu, dan memilih pendekatan yang salah boleh menelan kos berpuluh ribu ringgit bagi perkakasan yang tidak perlu atau pengeluaran yang tidak cekap. Mari kita analisis secara tepat bila setiap kaedah ini sesuai digunakan.

Bila Kaedah Progresif Lebih Unggul Berbanding Kaedah Pemindahan dan Kompaun

Pembentukan progresif mendominasi apabila tiga syarat dipenuhi: isipadu pengeluaran yang tinggi, kerumitan komponen yang sederhana hingga sederhana, dan keserasian dengan jalur strip berterusan. Jika permintaan tahunan anda melebihi 100,000 unit dan geometri komponen anda membenarkan ia kekal terpasang pada jalur pembawa sepanjang proses pembentukan, maka acuan progresif dan pengecap menjadi sangat berkesan dari segi kos.

Kelebihan kelajuan adalah ketara. Acuan progresif biasanya beroperasi pada kadar 200–400 ketukan seminit, dengan beberapa aplikasi kelajuan tinggi mencapai lebih daripada 1,000 ketukan. Setiap ketukan menghasilkan satu komponen siap. Bandingkan ini dengan pengecap pemindahan, di mana pengendalian mekanikal antara stesen mengehadkan kelajuan praktikal kepada 30–60 ketukan seminit untuk komponen yang kompleks.

Namun, di sinilah proses pengepresan acuan pemindahan (transfer die stamping) unggul: komponen besar, berlekuk dalam, atau berbentuk tiga dimensi yang rumit yang tidak dapat tetap melekat pada jalur pembawa (carrier strip). Apabila komponen anda memerlukan pergerakan bahan yang signifikan—seperti panel badan kenderaan automotif, cawan dalam, atau komponen yang memerlukan akses 360 darjah untuk operasi pembentukan—maka pengepresan pemindahan menjadi satu-satunya pilihan yang layak.

Pengepresan acuan gabungan (compound die stamping) menempati ceruk yang sama sekali berbeza. Kaedah ini menjalankan pelbagai operasi pemotongan dalam satu hentaman sahaja, menghasilkan komponen rata dengan ketepatan luar biasa. Jika anda memerlukan komponen terpotong (blanked parts) yang ringkas dengan toleransi ketat—seperti washer, kontak elektrik, atau pendakap rata—acuan gabungan memberikan ketepatan unggul dengan kos perkakasan yang lebih rendah berbanding alternatif progresif.

Menyesuaikan Geometri Komponen dengan Kaedah Pembentukan yang Sesuai

Geometri komponen sering kali menentukan pilihan kaedah sebelum anda mempertimbangkan jumlah pengeluaran. Tanyakan kepada diri sendiri soalan-soalan berikut:

• Adakah komponen tersebut boleh kekal melekat pada jalur pembawa? Jika ya, pembentukan progresif adalah boleh dilaksanakan. Jika komponen memerlukan pemisahan sepenuhnya untuk akses pembentukan, pertimbangkan pengepresan stamping jenis transfer.
• Adakah komponen ini kekal relatif rata? Acuan kompaun sangat unggul dalam menghasilkan komponen rata yang tepat. Kaedah progresif dan transfer mampu mengendalikan pembentukan tiga dimensi.
• Apakah saiz maksimum komponen? Acuan progresif biasanya mampu menampung komponen sehingga 12–18 inci. Komponen yang lebih besar lebih sesuai menggunakan kaedah pengepresan stamping jenis transfer.
• Berapa banyak operasi yang diperlukan? Komponen ringkas dengan bilangan operasi yang sedikit mungkin tidak menghalalkan kerumitan acuan progresif.

Jadual perbandingan berikut menyediakan kriteria objektif untuk menilai setiap kaedah berdasarkan keperluan spesifik anda:

Kriteria	Stamping die progresif	Pemindahan cap logam	Penandaan mati ganda
Keupayaan Kompleksiti Komponen	Sederhana hingga tinggi; terhad oleh keperluan pelekat jalur	Sangat tinggi; mampu mengendalikan tarikan dalam, komponen bersaiz besar, dan geometri tiga dimensi yang kompleks	Rendah; paling sesuai untuk komponen rata dengan pelbagai ciri potongan
Jumlah Pengeluaran Yang Ideal	Isipadu tinggi (100,000+ unit setahun); kos seunit menurun secara ketara pada skala besar	Isipadu sederhana hingga tinggi; serba guna untuk pelbagai panjang kelompok pengeluaran	Isipadu rendah hingga sederhana; ekonomikal untuk keperluan pengeluaran yang lebih ringkas
Kadar penggunaan bahan	70–85% biasa; jalur pembawa menjadi sisa buangan	80–90%; kepingan individu meminimumkan sisa	85–95%; sangat baik untuk komponen rata yang disusun secara bersarang
Aras Pelaburan Peralatan	Kos awalan tinggi (USD50,000–USD500,000+); diansurkan secara beransur-ansur mengikut isipadu	Tinggi (USD75,000–USD400,000+); termasuk mekanisme pemindahan	Lebih rendah (USD15,000–USD100,000); pembinaan acuan yang lebih ringkas
Masa Kitaran / Kelajuan Pengeluaran	Sangat pantas (200–1,000+ denyutan/minit)	Sederhana (30–60 denyutan/minit biasanya)	Sederhana (60–150 denyutan/minit)
Masa pemasangan	Sederhana; pemasangan acuan tunggal	Lebih panjang; memerlukan penyesuaian sistem pemindahan	Pendek; penyelarasan acuan mudah
Keperluan Penyelenggaraan	Penyelenggaraan pencegahan berkala sangat penting disebabkan kerumitan sistem	Lebih tinggi; kedua-dua acuan dan mekanisme pemindahan memerlukan perhatian	Lebih rendah; struktur yang lebih ringkas memerlukan penyelenggaraan yang kurang

Perhatikan kompromi yang terkandung dalam perbandingan ini. Pembentukan progresif mengorbankan sebahagian kegunaan bahan—jalur pembawa menjadi sisa buangan—sebagai ganti kelajuan pengeluaran yang tiada tandingan. Penempaan pemindahan menerima masa kitaran yang lebih perlahan untuk mencapai keupayaan pembentukan yang mustahil dilakukan dengan kaedah yang menggunakan jalur melekat. Acuan kompaun mengorbankan keupayaan kompleksitas demi kecekapan kos dan ketepatan pada geometri yang lebih ringkas.

Apabila menilai penempaan pemindahan untuk aplikasi anda, pertimbangkan bahawa kaedah ini melibatkan pemindahan bahagian individu antara stesen secara mekanikal atau manual. Pendekatan ini memberikan keluwesan dalam pengendalian dan orientasi bahagian yang tidak dapat dicapai oleh kaedah progresif. Bagi reka bentuk rumit yang memerlukan operasi dari pelbagai sudut, penempaan tekanan pemindahan sering kali menjadi satu-satunya penyelesaian praktikal.

Persamaan kos berubah secara ketara berdasarkan jumlah pengeluaran. Pada 10,000 unit komponen setahun, pelaburan awal yang lebih rendah untuk acuan majmuk mungkin memberikan jumlah kos keseluruhan terbaik walaupun kelajuan pengeluarannya lebih perlahan. Pada 500,000 unit komponen, kelebihan kelajuan dalam pembentukan progresif mengatasi kos acuan yang lebih tinggi—penghematan kos seunit bertambah dengan pesat. Acuan pemindahan biasanya berada di antara dua ekstrem ini, menawarkan keluwesan kepada pengilang yang mempunyai campuran produk yang berbeza atau yang mengalami fluktuasi jumlah pengeluaran antara program.

Salah satu faktor yang sering diabaikan: kerumitan penyelenggaraan. Acuan progresif memerlukan penyelenggaraan pencegahan secara berkala disebabkan struktur pelbagai stesen yang rumit. Acuan pemindahan memerlukan perhatian terhadap kedua-dua alat pembentukan dan sistem pemindahan mekanikal. Manakala acuan majmuk, dengan struktur yang lebih ringkas, biasanya memerlukan intervensi yang kurang kerap—walaupun tepi pemotong tetap perlu dipantau dan diasah.

Memilih antara kaedah-kaedah ini bukanlah tentang mencari teknologi yang "terbaik"—tetapi lebih kepada menyesuaikan proses yang tepat dengan geometri komponen khusus anda, keperluan isipadu, dan batasan kos. Dengan kerangka perbandingan ini telah ditetapkan, keputusan penting seterusnya melibatkan pemilihan bahan dan bagaimana logam-logam berbeza bertindak balas di bawah syarat pembentukan progresif.

Memilih Bahan yang Sesuai untuk Kejayaan Pembentukan Progresif

Anda telah menentukan bahawa pembentukan progresif sesuai dengan keperluan pengeluaran anda—tetapi di sinilah ramai jurutera tergelincir: memilih bahan yang kelihatan hebat dalam kertas tetapi bertindak balas secara tidak menentu di bawah syarat pembentukan berkelajuan tinggi. Perbezaan antara talian pengeluaran yang beroperasi lancar dengan penyelenggaraan acuan yang berterusan sering kali bergantung pada kefahaman terhadap cara logam-logam tertentu bertindak balas terhadap tuntutan unik dalam pembentukan stamping keluli progresif.

Mengapa pemilihan bahan begitu penting khususnya untuk operasi progresif? Berbeza dengan pembentukan stesen-tunggal di mana anda boleh menyesuaikan parameter antara operasi, acuan progresif memerlukan kelakuan bahan yang konsisten di setiap stesen dan setiap denyutan—ribuan kali per jam. Bahan yang mengalami pengerasan akibat pereputan secara agresif mungkin terbentuk dengan sempurna di stesen tiga tetapi retak di stesen tujuh. Interaksi antara sifat-sifat bahan dan peringkat pembentukan berurutan ini membezakan program yang berjaya daripada kegagalan yang mahal.

Sifat-Sifat Bahan yang Menentukan Kejayaan Pembentukan Progresif

Sebelum mengkaji logam-logam tertentu, anda perlu memahami empat sifat yang menentukan kelakuan pembentukan dalam setiap aplikasi acuan pembentukan logam:

• Kemuluran dan Kebolehbentukan: Pembentukan berlaku pada suatu titik di antara kekuatan alah dan kekuatan tegangan suatu bahan. Jika anda tidak melampaui kekuatan alah, pembentukan tidak berlaku. Jika kekuatan tegangan dilampaui, bahan tersebut akan retak. Pada bahan-bahan berkekuatan tinggi, julat antara kekuatan alah dan kekuatan tegangan menjadi sangat sempit—meninggalkan ruang ralat yang minimum. Saiz butir yang konsisten di seluruh jalur secara langsung mempengaruhi kebolehbentukan, justeru menentukan bahan dari kilang penggulung semula berketepatan sering mencegah masalah yang disebabkan oleh bahan gred komoditi.
• Kekuatan tarikan: Ini mengukur daya tarikan atau regangan maksimum yang dapat ditahan oleh logam sebelum patah. Dalam aplikasi progresif, anda perlu menyeimbangkan keperluan kekuatan bagi komponen siap dengan tuntutan pembentukan di setiap stesen. Kekuatan yang lebih tinggi tidak sentiasa lebih baik—kekuatan tegangan yang terlalu tinggi mengurangkan kebolehbentukan dan mempercepatkan haus aci.
• Kadar pengerasan kerja: Apabila logam ditekan dan dibentuk, struktur kristalnya berubah. Bahan tersebut menjadi lebih keras dan lebih rapuh dengan setiap operasi. Bahan dengan kadar pengerasan akibat kerja yang tinggi mungkin memerlukan proses anil antara beberapa peringkat pembentukan—atau penjajaran stesen yang teliti untuk mengelakkan retakan dalam operasi seterusnya.
• Kemudahan pemesinan: Kemudahan bahan tersebut dipotong, ditebuk, dan dibentuk mempengaruhi kualiti hasil permukaan serta jangka hayat aci cetak. Bahan dengan ketidakmudahan pemesinan yang tinggi menghasilkan tepi yang lebih kasar, memerlukan penajaman lebih kerap, dan mungkin memerlukan operasi penyelesaian tambahan yang menambah kos.

Sifat-sifat ini saling berinteraksi secara kompleks. Keluli tahan karat austenitik, sebagai contoh, mempunyai indeks pengerasan sejuk yang tinggi dan boleh mengalami transformasi semasa deformasi, menyebabkan fasa martensitik yang rapuh. Fasa ini menjadi lebih ketara apabila proses pembentukan berlangsung, meningkatkan tekanan sisa dan risiko retakan—tepat seperti kesan kumulatif yang menjadikan pemilihan bahan untuk pembentukan progresif begitu kritikal.

Julat Ketebalan dan Impaknya terhadap Reka Bentuk Aci Cetak

Ketebalan bahan secara langsung mempengaruhi rekabentuk stesen, daya pembentukan, dan toleransi yang boleh dicapai. Terlalu nipis, dan anda akan menghadapi masalah distorsi serta pengendalian. Terlalu tebal, dan daya pembentukan mungkin melebihi had praktikal atau memerlukan terlalu banyak stesen untuk mencapai geometri yang diperlukan.

Jadual berikut menunjukkan julat ketebalan optimum dan ciri-ciri pembentukan bagi bahan stamping progresif yang biasa digunakan:

Bahan	Julat Ketebalan Optimum	Ciri-ciri Pembentukan	Aplikasi Terbaik
Keluli karbon	0.4mm – 6.0mm	Kebentukan yang sangat baik; mudah dilapisi; tingkah laku yang boleh diramalkan dalam perkakasan kelajuan tinggi; ekonomikal	Dukungan, rumah, komponen struktur, penutup gris
Keluli Tahan Karat (Siri 300)	0.3mm – 4.0mm	Lompatan spring yang lebih tinggi; mengeras akibat kerja dengan cepat; memerlukan urutan lenturan yang teliti; rintangan kakisan yang sangat baik	Peranti perubatan, peralatan pemprosesan makanan, komponen HVAC
Keluli Tahan Karat (siri 400)	0.3 mm – 3.5 mm	Bermagnet; kebentukan sederhana; rintangan haus yang baik; kurang mulur berbanding siri 300	Alat pemotong, spring, aplikasi berkeausan tinggi
Aluminium	0.5 mm – 5.0 mm	Nisbah kekuatan terhadap berat yang tinggi; kebentukan yang sangat baik; boleh mengalami geseran (galling) tanpa kondisioning aci yang sesuai; pembentukan pantas	Rumah-rumah elektrik, perkakasan penerbangan angkasa lepas, produk pengguna
Tembaga	0.2mm - 3.0mm	Sangat lembut dan boleh dibentuk; kekonduksian elektrik yang sangat baik; memerlukan kawalan teliti terhadap jejari lenturan; cenderung mengalami pengerasan akibat penggunaan	Penyambung elektrik, terminal, komponen pengurusan haba
Kuningan	0.3mm – 4.0mm	Pembentukan yang licin; kehausan alat berkurang; keterbentukan yang baik; kekonduksian haba dan elektrik	Injap, gear, perkakasan hiasan, penyambung tepat
Tembaga berilium	0.2 mm – 2.5 mm	Tahan tekanan tinggi; tidak menimbulkan percikan api; rintangan kelelahan yang sangat baik; memerlukan penanganan khas	Spring, komponen enjin pesawat, galas bertekanan tinggi
Titanium	0.3mm - 2.0mm	Nisbah kekuatan terhadap berat yang luar biasa; tahan kakisan; sukar dibentuk; memerlukan kelajuan yang lebih perlahan	Aerospace, implan perubatan, aplikasi tentera/pertahanan

Perhatikan bagaimana julat ketebalan berbeza secara ketara antara bahan-bahan. Julat lebar keluli karbon—daripada 0.4 mm hingga 6.0 mm—mencerminkan sifat pembentukannya yang pelbagai dan penggunaannya yang meluas dalam operasi progresif. Julat yang lebih sempit bagi titanium menonjolkan cabaran yang melekat dalam pembentukan bahan berprestasi tinggi ini; kekuatannya menuntut kelajuan pembentukan yang lebih perlahan dan kemajuan stesen yang lebih beransur-ansur.

Khusus untuk pengecap progresif keluli karbon, bahan bergulung sejuk menawarkan kelebihan ketara berbanding alternatif bergulung panas: permukaan siap yang lebih licin, tepi yang lebih tepat, keseragaman dimensi, dan kekuatan yang lebih tinggi. Ciri-ciri ini secara langsung diterjemahkan kepada tingkah laku acuan yang lebih boleh diramal dan toleransi komponen yang lebih ketat—persis seperti yang diminta oleh operasi progresif berkelantangan tinggi.

Apabila aplikasi anda memerlukan rintangan kakisan yang ditingkatkan tetapi dengan ekonomi keluli karbon, pertimbangkan salutan zink, kromium, atau nikel yang diaplikasikan selepas proses pengacuan. Ramai pengilang acuan pengacuan logam lembaran mengkoordinasikan proses pelapisan melalui vendor yang diluluskan, serta menghantar komponen siap sepenuhnya tanpa mengharuskan pelanggan menguruskan pelbagai pembekal.

Aluminium layak mendapat perhatian khas dalam rekabentuk acuan pengacuan logam. Walaupun ia terbentuk dengan cepat dan menghasilkan penyelesaian permukaan yang sangat baik, aluminium boleh mengalami kegagalan geseran (galling) atau kesan tanda tanpa kondisioning acuan yang sesuai. Acuan progresif yang digunakan untuk mengacu aluminium kerap dilengkapi dengan salutan khusus, sistem pelincir, dan rawatan permukaan yang menghalang lekatan bahan pada permukaan perkakasan.

Pada akhirnya, pencocokan sifat bahan dengan keperluan khusus komponen anda—kekuatan, kekonduksian, rintangan kakisan, dan berat—menentukan bahan acuan stamping mana daripada jenis-jenis ini yang akan memberikan hasil optimum. Teknologi stamping wujud untuk memproses kesemua bahan tersebut secara berkesan; soalannya ialah sama ada rekabentuk dan spesifikasi acuan anda mengambil kira kelakuan unik setiap bahan di bawah keadaan pembentukan progresif.

Dengan prinsip pemilihan bahan telah ditetapkan, faktor kritikal seterusnya menjadi rekabentuk acuan itu sendiri—khususnya, bagaimana alat bantu CAD/CAM moden dan perisian simulasi telah mengubah proses kejuruteraan yang menukar pertimbangan bahan ini kepada perkakasan siap-produksi.

Prinsip Rekabentuk Acuan Progresif dan Teknologi Perkakasan Moden

Anda telah memilih bahan anda, mengesahkan bahawa pembentukan berperingkat sesuai dengan keperluan isipadu pengeluaran anda, dan memahami proses stesen demi stesen. Kini tibalah fasa di mana kejayaan pengeluaran sama ada direkabentuk secara sengaja ke dalam acuan—atau masalah mahal secara tidak sengaja direkabentuk ke dalamnya. Rekabentuk acuan berperingkat merupakan titik di mana teori bertemu realiti, dan integrasi CAD/CAM moden telah mengubah apa yang boleh dicapai.

Berikut adalah faktor yang membezakan acuan berperingkat cemerlang daripada acuan biasa: perhatian teliti terhadap susun atur jalur bahan (strip layout), strategi lubang panduan (pilot hole), jarak antara stesen, dan pengurusan sisa. Unsur-unsur ini saling berinteraksi dengan cara yang tidak serta-merta jelas, dan untuk memastikan kesempurnaan pelaksanaannya memerlukan kedua-dua kepakaran kejuruteraan serta alat simulasi lanjutan. Mari kita kaji setiap elemen rekabentuk kritikal ini.

Optimisasi Susun Atur Jalur Bahan untuk Hasil Bahan Maksimum

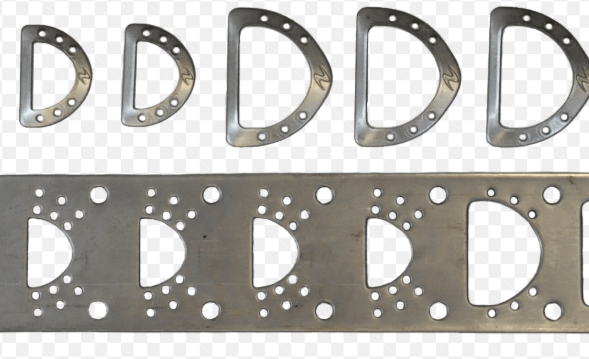

Susunan jalur—susunan komponen-komponen di dalam jalur logam semasa ia bergerak melalui acuan—secara langsung mempengaruhi kos bahan anda, kualiti pembentukan, dan kecekapan pengeluaran. Susunan yang tidak dioptimumkan dengan baik boleh membazirkan sehingga 30% bahan anda sebagai sisa. Sebaliknya, susunan yang direka secara pakar untuk komponen yang sama boleh mencapai kadar pemanfaatan sebanyak 85% atau lebih.

Apabila jurutera mengembangkan susunan jalur, mereka menyelesaikan teka-teki yang kompleks: menentukan kedudukan setiap ciri, lubang potongan, dan bahagian yang dibentuk, sambil mengekalkan bahan pembawa yang mencukupi untuk menghantar jalur secara boleh percaya melalui semua stesen. Reka bentuk bahan pembawa itu sendiri melibatkan pelbagai pertimbangan timbal balik. Bahan pembawa pejal memberikan kestabilan maksimum tetapi menghadkan keluwesan pembentukan. Web regang—jalur penghubung sempit antara stesen-stesen—membolehkan pergerakan bahan yang lebih besar semasa operasi pembentukan, namun memerlukan rekabentuk yang teliti untuk mengelakkan koyak atau ubah bentuk.

Pertimbangan utama bagi susunan jalur yang berkesan termasuk:

• Orientasi komponen: Bahagian-bahagian yang berputar dalam jalur kepingan boleh meningkatkan ketepatan penempatan secara ketara. Kadangkala, putaran sebanyak 45 darjah menghilangkan sisa bahan di antara bahagian-bahagian bersebelahan.
• Lebar dan Kedudukan Pembawa: Pembawa mesti cukup lebar untuk menangani tekanan pembentukan tanpa mengalami deformasi, tetapi juga cukup sempit untuk meminimumkan sisa. Reka bentuk pembawa pusat, pembawa sisi, dan pembawa dwi-masing-masing sesuai untuk geometri bahagian yang berbeza.
• Pengoptimuman Jarak Langkah: Jarak di antara stesen mempengaruhi penggunaan bahan, panjang acuan, dan keupayaan pembentukan. Jarak langkah yang lebih pendek mengurangkan sisa bahan tetapi mungkin tidak menyediakan ruang yang mencukupi untuk operasi yang kompleks.
• Arah Butir: Mengorientasikan lenturan kritikal secara berserenjang dengan arah butir bahan dapat mengelakkan retakan dan meningkatkan kualiti tepi yang dibentuk.
• Pengurusan Sisa Secara Berperingkat: Reka bentuk lokasi dan cara sisa jatuh mempengaruhi kerumitan acuan serta kebolehpercayaan operasi. Sisa yang terkumpul menyebabkan tersumbat; sisa yang keluar dengan lancar membolehkan pengeluaran berjalan tanpa gangguan.

Mengikut metodologi rekabentuk industri, penciptaan susun atur jalur adalah langkah kritikal yang menentukan urutan operasi, mengoptimumkan penggunaan bahan, menetapkan bilangan stesen, dan menetapkan operasi pada setiap peringkat. Fasa perancangan ini meminimumkan pembaziran bahan dan memastikan pengeluaran yang cekap sepanjang kitar hayat alat.

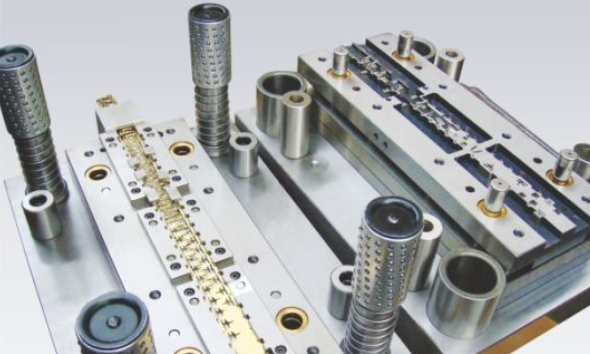

Komponen-Komponen Acuan Penempaan yang Penting dan Fungsinya

Peralatan acuan progresif menggabungkan puluhan komponen tepat yang mesti beroperasi secara selaras sempurna. Memahami komponen-komponen acuan pengepresan ini membantu anda berkomunikasi secara berkesan dengan juruteknik acuan dan menilai cadangan rekabentuk secara bijak.

Struktur acuan bermula dengan kasut atas dan bawah—plat keluli besar yang memasang semua komponen aktif dan memberikan kekukuhan di bawah daya pembentukan berkelajuan tinggi. Pin penuntun dan galas penuntun mengekalkan penyelarasan tepat antara kedua-dua kasut ini sepanjang langkah tekanan. Bagi aplikasi acuan & alat progresif, piawaian industri biasanya menghendaki empat pin penuntun dengan panduan galas bebola, dengan satu batang dipindahkan secara sengaja untuk mengelakkan pemasangan tersilap.

Lubang pelarasan dan pin pelarasan memerlukan perhatian khas. Seperti yang dibincangkan dalam bahagian sebelumnya, ini bukan ciri-ciri komponen—tetapi merupakan sistem navigasi. Stesen pertama mengepam lubang pelarasan tepat, dan pin pelarasan berbentuk kon memasuki lubang-lubang ini sebelum sebarang operasi pembentukan bermula. Piawaian acuan OEM automotif utama menetapkan diameter minimum lubang pelarasan sebanyak 10 mm, dengan 13 mm lebih disukai, serta menghendaki pin pelarasan berjenis 'positive pick-up' dengan lubang pelepasan slug yang dibor melalui kasut acuan.

Keluli pemotong, keluli bentuk, dan pengepam menjalankan transformasi bahan sebenar. Komponen-komponen ini memerlukan jenis keluli khusus berdasarkan operasi: keluli alat A2 sebagai minimum untuk memotong bahan setebal 3.0 mm dan lebih nipis, S7 untuk bahan yang lebih tebal, dan D2 untuk operasi pembentukan dan penarikan. Pelapisan seperti Duplex Variantic memperpanjang jangka hayat alat secara ketara, terutamanya apabila memproses bahan dwifasa.

Satu butiran teknikal yang sering diabaikan oleh kebanyakan sumber: takik lalai (bypass notches). Ciri-ciri kecil ini memainkan peranan kritikal dalam perkakasan pengetipan. Takik jarak (pitch notches)—biasanya dipotong pada satu atau kedua-dua sisi jalur—berfungsi sebagai penunjuk "hentaman pertama" dan memberikan lokasi jalur yang pasti. Piawaian industri mensyaratkan keupayaan memotong takik jarak sekurang-kurangnya 3 mm pada satu sisi, manakala kedua-dua sisi diwajibkan bagi jalur dengan ketebalan kurang daripada 1.5 mm atau lebar melebihi 400 mm. Jika jalur tidak bersentuhan dengan takik jarak semasa dalam proses kemajuan yang betul, ralat penentuan kedudukan kumulatif boleh berlaku.

Mengintegrasikan Simulasi CAE ke dalam Pembangunan Acuan

Di sinilah rekabentuk acuan progresif moden telah maju secara ketara. Sebelum simulasi CAE menjadi arus utama, jurutera bergantung pada pengalaman, ujian potongan percubaan, dan prototaip fizikal yang mahal untuk mengesahkan rekabentuk. Kini, perisian simulasi meramalkan aliran bahan, mengenal pasti kecacatan berpotensi, dan mengoptimumkan parameter pembentukan sebelum sebarang keluli dipotong.

Simulasi pembentukan berbilang langkah kini menjadi wajib bagi program OEM utama. Simulasi ini memodelkan secara tepat bagaimana bahan akan bertindak apabila bergerak melalui setiap stesen, serta mengenal pasti masalah seperti:

• Berkerut: Pemampatan bahan yang menyebabkan ketidakrataan permukaan di kawasan yang dibentuk
• Koyak: Peregangan berlebihan yang melebihi had bahan, menyebabkan retakan
• Anjakan semula: Pemulihan elastik selepas pembentukan yang mempengaruhi dimensi akhir
• Penipisan: Penurunan tempatan bahan di kawasan yang ditarik dalam atau diregangkan secara berat
• Masalah Aliran Bahan: Pergerakan tidak sesuai semasa pembentukan yang menyebabkan distorsi atau salah susun

Mengikut amalan terbaik simulasi CAE, jurutera menggunakan teknologi ini untuk meramal kelakuan bahan dan mengenal pasti potensi masalah pengepresan sebelum pengeluaran alat bermula. Langkah pengesahan ini membantu mencegah kesilapan mahal semasa pembinaan alat dan uji coba—kesilapan yang boleh menangguhkan program sehingga beberapa minggu dan menelan kos puluhan ribu dolar untuk diperbetulkan.

Platform perisian seperti AutoForm-DieDesigner diintegrasikan secara langsung ke dalam alur kerja pembangunan acuan progresif, membolehkan jurutera mengesahkan urutan pembentukan, mengoptimumkan konfigurasi stesen, dan memastikan komponen memenuhi keperluan dimensi sebelum berkomitmen kepada alat fizikal. Alat-alat ini telah mengubah secara mendasar ekonomi pembangunan acuan—masalah yang dahulunya memerlukan iterasi uji coba fizikal kini diselesaikan dalam persekitaran digital.

Proses semakan rekabentuk itu sendiri telah menjadi lebih ketat dengan integrasi simulasi. Program utama kini memerlukan simulasi pembentukan berbilang langkah sebelum kelulusan rekabentuk pada tahap 50%, dengan semua mod kegagalan berpotensi diselesaikan sebelum berpindah ke rekabentuk akhir. Lokasi laluan pintas (bypass) dan cetakan perlu diluluskan sebelum penyelesaian rekabentuk 100%, memastikan setiap butiran disahkan berdasarkan tingkah laku pembentukan sebenar, bukan berdasarkan andaian.

Bagi pengilang yang menilai acuan progresif, ini bermakna mengemukakan soalan spesifik mengenai metodologi simulasi semasa proses penawaran harga. Perisian apakah yang digunakan oleh pembina acuan? Berapa banyak lelaran pembentukan yang disimulasikan? Adakah corak aliran bahan disahkan terhadap gred pengeluaran sebenar? Jawapan-jawapan ini mendedahkan sama ada anda memperoleh kedalaman kejuruteraan atau sekadar replikasi geometri.

Pembangunan peralatan pengimbasan moden mengintegrasikan pemodelan CAD, simulasi CAE, dan perancangan pembuatan ke dalam satu aliran kerja yang berterusan. Susun atur jalur (strip layouts) mengoptimumkan penggunaan bahan. Reka bentuk komponen menentukan toleransi, bahan, dan rawatan haba secara tepat. Simulasi mengesahkan kelakuan pembentukan. Dan lukisan pembuatan terperinci—cetakan 2D yang dilengkapi dimensi penuh serta model CAD 3D—memastikan tukang cetak dapat melaksanakan reka bentuk dengan tepat. Pendekatan komprehensif inilah yang membezakan acuan progresif siap-produksi daripada eksperimen mahal.

Setelah prinsip reka bentuk dan alat simulasi dibincangkan, cabaran seterusnya ialah mengekalkan ketepatan tersebut sepanjang fasa pengeluaran—khususnya, mendiagnosis dan membetulkan kecacatan yang tidak dapat dielakkan apabila membentuk berjuta-juta komponen melalui operasi progresif berkelajuan tinggi.

Mengesan dan Menyelesaikan Masalah Kecacatan Lazim dalam Pembentukan Progresif

Reka bentuk acuan progresif anda berjaya melalui simulasi. Pemilihan bahan telah disemak dan memenuhi semua kriteria. Pengeluaran bermula dengan lancar—tetapi kemudian masalah muncul. Komponen keluar dalam keadaan terpuntir, tepi menunjukkan gerigi kasar, atau dimensi menyimpang di luar had toleransi. Adakah ini kedengaran biasa? Masalah-masalah ini menguji kesabaran walaupun jurutera yang berpengalaman, tetapi memahami punca asalnya mengubah tindakan reaktif menjadi penyelesaian masalah secara sistematik.

Kecacatan dalam pembentukan progresif jarang disebabkan oleh satu faktor sahaja. Ia timbul daripada interaksi antara sifat bahan, keadaan acuan, parameter tekanan, dan kesan kumulatif merentasi pelbagai stesen. Apa yang menjadikan proses pengesan masalah sukar—dan sering diabaikan oleh pesaing—ialah gejala yang muncul di stesen lapan mungkin berpunca daripada keadaan di stesen tiga. Mari kita bangunkan pendekatan sistematik untuk mendiagnosis dan membetulkan kecacatan yang paling lazim.

Mendiagnosis dan Memperbaiki Springback pada Komponen yang Dibentuk

Springback kekal sebagai cabaran paling ketara dalam operasi pengecap acuan tepat. Selepas pengecap pembentuk ditarik balik, keanjalan semula logam menyebabkannya kembali sebahagian ke bentuk asalnya. Lenturan 90 darjah anda menjadi 87 darjah. Jejari yang direka dengan teliti menjadi lebih terbuka. Toleransi dimensi yang kelihatan boleh dicapai dalam simulasi menjadi sukar dicapai dalam pengeluaran.

Mengapa springback berlaku? Menurut kajian pengecap logam, beberapa faktor menyumbang kepada pelantunan elastik: sifat keanjalan bahan, kerumitan geometri komponen, tahap tekanan pengecap, dan ciri-ciri acuan. Komponen dengan lengkung ketara, sudut tajam, atau perubahan bentuk mendadak adalah khususnya rentan terhadap isu springback.

Kesan ini meluas di luar komponen individu. Springback menyebabkan ralat dimensi yang menjejaskan ketepatan pemasangan. Ia memaksa kerja semula yang meningkatkan kos dan melambatkan penghantaran. Ia mengurangkan keseluruhan kecekapan pengeluaran apabila pelarasan menjadi perlu di tengah-tengah proses pengeluaran.

Strategi pembetulan springback yang berkesan termasuk:

• Pampasan pembengkokan berlebihan: Reka bentuk stesen pembentukan untuk membengkokkan melebihi sudut sasaran, membenarkan springback membawa komponen kepada spesifikasi akhir. Ini memerlukan pemahaman terhadap ciri-ciri pemulihan elastik bahan khusus anda—yang biasanya ditentukan melalui ujian lenturan pada sampel bahan gred pengeluaran.
• Pengoptimuman pemilihan bahan: Sesetengah bahan menunjukkan keanjalan yang lebih rendah dan kecenderungan springback yang berkurangan. Apabila ketepatan dimensi sangat penting, pemilihan bahan dengan rintangan yang lebih tinggi terhadap deformasi elastik—walaupun pada kos yang sedikit lebih tinggi—sering kali terbukti ekonomikal berbanding isu kualiti yang berterusan.
• Pengubahsuaian Geometri Acuan: Acuan pembetulan (compensating dies) mengimbangi springback melalui deformasi bahan yang dikawal semasa proses pengecap. Acuan-acuan ini mengandungi geometri khas yang direka untuk menanggalkan pemulihan elastik yang dijangkakan, secara asasnya memberikan tekanan awal pada bahan.
• Operasi Pengedipan (Coining): Menambahkan stesen pengedaran yang mengenakan tekanan terlokalisasi yang tinggi boleh menetapkan lenturan secara lebih kekal. Deformasi plastik daripada proses pengedaran mengurangkan komponen elastik yang menyebabkan springback.
• Kawalan Suhu: Suhu bahan mempengaruhi kelakuan elastik. Penyesuaian suhu jalur sebelum pembentukan—sama ada melalui pemanasan terkawal atau dengan memastikan keadaan persekitaran yang konsisten—boleh mengurangkan variasi springback dan meningkatkan ketepatan dimensi.

Setiap kes memerlukan ujian dan penyesuaian khusus. Lenturan yang mengalami springback sebanyak 3 darjah pada keluli bergulung sejuk mungkin mengalami springback sebanyak 5 darjah pada keluli tahan karat di bawah syarat pembentukan yang sama. Mendokumentasikan kelakuan springback berdasarkan gred bahan, ketebalan, dan geometri lenturan membina pengetahuan institusi yang mempercepat penyelesaian masalah di masa hadapan.

Mencegah Pembentukan Burr Melalui Penyelenggaraan Acuan

Tepung logam—yakni tonjolan logam tidak rata yang tertinggal selepas operasi pemotongan—menunjukkan masalah tersembunyi yang akan semakin memburuk tanpa tindakan intervensi. Selain mempengaruhi penampilan komponen, tepung logam juga mengganggu ketepatan pemasangan, mencipta risiko keselamatan, dan menjadi petanda kehausan acuan yang mengancam ketepatan dimensi.

Memahami proses pembentukan tepung logam membantu mengungkap strategi pencegahan. Menurut kajian dalam pembuatan presisi, tepung logam terbentuk akibat sisa bahan berlebihan selepas deformasi plastik semasa proses pemotongan. Punca utamanya terbahagi kepada tiga kategori: parameter pemotongan yang tidak sesuai, keadaan alat potong yang tidak baik, dan ciri-ciri bahan.

Masalah umum berkaitan tepung logam beserta punca dan penyelesaiannya:

• Ketinggian Tepung Logam Berlebihan pada Lubang Tusuk: Biasanya menunjukkan bahawa tepi pemotong telah haus atau pecah. Tepi yang tumpul tidak mampu memotong serat logam secara bersih, menyebabkan bahan terkoyak bukannya terpotong. Penyelesaian: Asah semula tepi pemotong penusuk dan acuan, serta pastikan peratusan kelongsoran (clearance) yang sesuai dengan ketebalan bahan.
• Tepung logam (burrs) hanya pada satu sisi: Menunjukkan ketidakselarasan antara penutup dan acuan. Kelonggaran yang tidak sekata menyebabkan pemotongan bersih di satu sisi dan koyak di sisi lain. Penyelesaian: Periksa dan betulkan keselarasan penutup terhadap acuan; periksa komponen pemandu untuk kerosakan akibat haus.
• Peningkatan Pembentukan Gerigi Sepanjang Proses Pengeluaran: Kehausan beransur-ansur pada tepi semasa operasi berpanjangan. Ini adalah perkara biasa dalam pengeluaran berisipadu tinggi, tetapi kadar peningkatannya menunjukkan kesesuaian selang penyelenggaraan. Penyelesaian: Tetapkan jadual penajaman berdasarkan jenis bahan dan isipadu pengeluaran; rekod jumlah tekanan (hits) antara setiap penyelenggaraan.
• Gerigi pada Bahan Berketeguhan Lentur Tinggi: Aloi aluminium dan tembaga lebih mudah mengalami ubah bentuk plastik dan pembentukan gerigi disebabkan oleh sifat bahan tersebut. Penyelesaian: Kurangkan sedikit kelonggaran pemotongan; pastikan tepi pemotong tajam; pertimbangkan salutan penutup yang mengurangkan pelekitan.

Mesin pengecap acuan itu sendiri menyumbang kepada pembentukan gerigi apabila keadaan tekanan tidak optimum. Kadar suapan yang berlebihan meningkatkan daya remasan antara alat dan benda kerja, menyebabkan deformasi plastik yang lebih besar. Kelajuan pemotongan yang terlalu rendah menghasilkan "pemotongan remasan" bukan pemotongan rata yang lancar, secara langsung menghasilkan gerigi.

Amalan Terbaik Penyelenggaraan Acuan untuk Kualiti yang Konsisten

Pengecap acuan presisi memerlukan perhatian berterusan terhadap keadaan alat—bukan sekadar pembaikan reaktif apabila masalah menjadi nyata. Menurut piawaian penyelenggaraan acuan progresif, penyelenggaraan yang berkesan memberi tumpuan kepada tiga matlamat utama: konsistensi, dokumentasi, dan penambahbaikan berterusan.

Konsistensi bermaksud mengenal pasti, mengukur, dan menilai setiap bahagian alat yang akan merosot dari masa ke semasa. Dua kelalaian biasa yang menghalang pencapaian matlamat ini ialah: kegagalan untuk merekodkan setiap item yang mengalami kerosakan, dan membuat andaian bahawa kawasan haus tertentu tidak mempengaruhi kualiti komponen. Kelalaian ini mengakibatkan ketidakkonsistenan bilangan pukulan setiap kali alat diservis serta kualiti komponen yang berubah-ubah.

Dokumentasi menjawab soalan-soalan kritikal: Berapa banyak bahan yang dibuang semasa menajamkan penusuk dan acuan? Media penggilap manakah yang mengekalkan permukaan sisipan pembentukan? Dimensi manakah yang memerlukan pengesahan, dan dalam had toleransi berapa? Tanpa prosedur yang didokumentasikan, setiap juruteknik servis akan menjalankan penyelenggaraan dengan cara yang berbeza, menyebabkan variasi proses yang melemahkan kawalan kualiti.

Senarai semak penyelenggaraan mesin stamping acuan yang komprehensif termasuk:

• Ulasan Bahagian Pemotong: Periksa semua tepi pemotong untuk corak kerosakan; tajamkan apabila diperlukan sambil mengekalkan dimensi landas yang betul dan geometri sudut yang sesuai.
• Pemeriksaan Pilot: Periksa semua pin pandu untuk kerosakan, pengurangan diameter, dan keadaan hujung; gantikan mana-mana pin yang menunjukkan kerosakan yang boleh diukur kerana ketepatan pin pandu mempengaruhi setiap operasi seterusnya.
• Penilaian Acuan Bentuk dan Acuan Potong: Semak semua komponen pembentukan untuk kerosakan permukaan, lekuk geseran (galling), atau perubahan dimensi; gantikan komponen-komponen yang menunjukkan sebarang penyimpangan yang boleh diukur daripada spesifikasi.
• Pengesahan Spring dan Pengangkat: Uji semua spring untuk daya yang sesuai; periksa pengangkat untuk kerosakan dan fungsi yang betul; gantikan komponen-komponen yang menunjukkan tanda-tanda kelelahan atau kelakuan tidak konsisten.
• Pengesahan masa: Periksa jujukan masa pada semua sisipan untuk memastikan operasi berlaku dalam turutan yang betul dengan hubungan yang tepat.

Corak logam terbuang progresif memberikan maklumat diagnostik yang dipelajari oleh pembuat acuan berpengalaman untuk ditafsirkan. Dimensi logam terbuang yang konsisten menunjukkan keadaan acuan yang stabil. Variasi dalam saiz atau bentuk logam terbuang menandakan masalah yang sedang berkembang—sering kali sebelum masalah tersebut mempengaruhi komponen siap. Pengumpulan dan pemeriksaan sampel logam terbuang semasa jalan pengeluaran memberikan amaran awal mengenai isu-isu yang sedang muncul.

Peningkatan berterusan dibina berdasarkan penyelenggaraan yang konsisten dan didokumentasikan. Modifikasi apakah yang akan meningkatkan ketahanan acuan? Komponen manakah yang menunjukkan variasi paling besar dan mungkin mendapat manfaat daripada bahan atau salutan yang ditingkatkan? Adakah gred keluli atau karbida yang berbeza dapat meningkatkan bilangan hentaman sebelum servis? Soalan-soalan ini mendorong pengoptimuman berterusan yang membezakan operasi acuan pengepresan logam bertaraf dunia daripada operasi yang sekadar memadai.

Pelaburan dalam penyelenggaraan sistematik memberikan pulangan yang melampaui pencegahan cacat. Acuan yang diselenggarakan dengan baik beroperasi lebih laju dengan masa henti yang lebih kurang. Acuan tersebut menghasilkan komponen dengan ketepatan dimensi yang lebih ketat. Jangka hayatnya lebih panjang, seterusnya menyebarkan kos pelaburan acuan kepada lebih banyak unit pengeluaran. Bagi pengilang yang berkomitmen terhadap kualiti pembentukan acuan tepat, penyelenggaraan bukanlah kos tambahan—malah ia merupakan kelebihan bersaing.

Setelah asas penyelesaian masalah ditetapkan, pertimbangan seterusnya ialah bagaimana prinsip kualiti ini diterapkan dalam persekitaran pengeluaran yang paling mencabar: pengilangan automotif, di mana keperluan pengilang kelengkapan asal (OEM), piawaian pensijilan, dan jangkaan isipadu menguji kemampuan pembentukan progresif sehingga had maksimumnya.

Aplikasi Automotif dan Keperluan Kualiti Pengilang Kelengkapan Asal (OEM)

Apabila jadual pengeluaran menjadi ketat dan toleransi menyusut sehingga mencapai perseratus milimeter, pengilang automotif tidak mempunyai ruang untuk variasi. Justeru itu, pembentukan berperingkat komponen automotif telah menjadi tulang belakang pengeluaran kenderaan—menyediakan konsistensi, kelantangan, dan ketepatan yang dikehendaki oleh spesifikasi pengilang asal (OEM).

Fikirkan tentang apa yang sebenarnya terdapat di dalam kenderaan moden hari ini. Ribuan komponen logam—seperti pendakap yang memegang ikatan wayar, penyambung yang menghubungkan sistem elektronik, dan penguat struktur yang mengagihkan beban hentaman—mesti berfungsi secara sempurna selama 150,000 batu atau lebih. Setiap komponen menghadapi getaran, suhu ekstrem, kelembapan, dan tekanan mekanikal berterusan. Pembentukan berperingkat menghasilkan komponen-komponen ini dengan kestabilan dimensi dan kebolehulangan yang diperlukan dalam aplikasi automotif.

Memenuhi Piawaian OEM Automotif Melalui Pembentukan Berperingkat

Pengilang Kelengkapan Automotif (OEM) tidak sekadar menetapkan dimensi komponen. Mereka juga menetapkan sistem pengurusan kualiti, kawalan proses, keperluan dokumentasi, dan pengesahan statistik yang memastikan setiap komponen memenuhi spesifikasi—bukan hanya sampel, tetapi setiap unit secara individu daripada jutaan unit yang dihasilkan.

Komponen automotif yang dihasilkan melalui proses stamping progresif berjaya dalam persekitaran ini kerana proses itu sendiri menegakkan keseragaman. Setelah jurutera menetapkan acuan, mengkalibrasi parameter suapan, dan mengesahkan artikel pertama, sistem ini menghasilkan komponen yang identik pada setiap langkah stamping. Sistem penyelarasan lubang panduan membetulkan ralat penempatan pada setiap kitaran. Kawalan proses statistik memantau kecenderungan dimensi secara masa nyata. Apabila berlaku variasi, operator dapat mengesan dan menangani ralat tersebut sebelum komponen cacat sampai ke talian pemasangan.

Program stamping progresif OEM biasanya memerlukan:

• Dokumentasi PPAP: Dokumentasi Proses Kelulusan Komponen Pengeluaran (PPAP) yang membuktikan bahawa proses pembuatan mampu menghasilkan komponen yang secara konsisten memenuhi semua spesifikasi
• Kemampuan Proses Statistik: Nilai Cpk yang ditunjukkan sebanyak 1.33 atau lebih tinggi untuk dimensi kritikal, membuktikan bahawa proses berpusat dalam julat toleransi dengan margin keluwesan yang mencukupi
• Sistem kesuritan: Penjejakan lot bahan, pengekodan tarikh pengeluaran, dan rekod kualiti yang menghubungkan setiap komponen dengan keadaan pembuatannya
• Program Peningkatan Berterusan: Sistem terdokumentasi untuk mengenal pasti dan menghapuskan sumber variasi dari masa ke semasa

Pengecap logam presisi berperingkat memenuhi keperluan ini secara semula jadi. Pendekatan stesen berurutan mencipta titik pemeriksaan secara semula jadi. Sensor dalam acuan boleh mengesahkan operasi diselesaikan dengan betul. Sistem penglihatan automatik memeriksa ciri-ciri kritikal pada kelajuan pengeluaran. Hasilnya ialah kaedah pembuatan yang direka khas untuk keperluan dokumentasi dan pengesahan yang ketat sebagaimana dituntut oleh kualiti automotif.

Sijil Kualiti yang Penting dalam Pengecap Automotif

Jika anda mencari komponen yang dibentuk secara progresif untuk aplikasi automotif, satu sijil adalah yang paling penting di atas semua: IATF 16949. Piawaian antarabangsa ini khusus menangani pengurusan kualiti automotif dan mewakili tahap minimum yang diharapkan daripada pembekal automotif yang serius.

Mengikut dokumen sijil IATF, piawaian ini pada asalnya dirangka oleh International Automotive Task Force untuk mengharmonikan pelbagai program pensijilan dan sistem penilaian kualiti yang digunakan di seluruh industri automotif global. Matlamat utamanya berfokus kepada pencegahan cacat, pengurangan variasi dalam pengeluaran, dan pemaksimuman penggunaan bahan—prinsip-prinsip yang selaras secara langsung dengan keupayaan semula jadi proses pembentukan progresif.

Sijil IATF 16949 mencapai tiga objektif kritikal:

• Peningkatan kualiti dan kekonsistenan: Kerangka sijil ini meningkatkan kualiti produk dan kekonsistenan proses pembuatan, serta memberikan manfaat tambahan berupa pengurangan kos pengeluaran dan kelestarian jangka panjang
• Pengintegrasian rantai bekalan: Melalui konsistensi dan tanggungjawab yang telah terbukti, pembekal bersijil memperoleh status "pembekal pilihan" di kalangan pengilang automotif terkemuka, seterusnya membina hubungan rantaian bekalan yang lebih kukuh dan boleh dipercayai
• Integrasi Piawaian: Keperluan IATF 16949 terintegrasi dengan lancar bersama piawaian pensijilan ISO yang berlaku secara industri, mencipta suatu kerangka kualiti yang komprehensif, bukan sistem-sistem yang saling bertentangan

Bagi pengilang yang menilai rakan-rakan dalam proses stamping, pensijilan IATF menunjukkan lebih daripada sekadar komitmen terhadap kualiti. Ia juga menandakan pengilangan yang berfokus kepada pelanggan—penumpuan yang lebih tinggi terhadap keperluan pengeluaran unik, jangkaan, keperluan, dan kebimbangan tertentu. Respons ini menjadi penting apabila perubahan kejuruteraan berlaku di tengah-tengah program atau apabila keperluan isipadu berubah secara tidak dijangka.

Sijil ini juga meluas secara semula jadi kepada industri ketepatan berkaitan. Sebagai contoh, pengacuan progresif perubatan berkongsi banyak keperluan pengurusan kualiti dengan aplikasi automotif—ketransferan, pengesahan proses, prosedur yang didokumenkan, dan kawalan statistik. Pembekal yang melayani pasaran automotif sering mendapati sistem kualiti mereka boleh dipindahkan secara langsung ke pembuatan peranti perubatan, di mana keperluan peraturan adalah sama ketatnya.

Aplikasi Automotif Tipikal untuk Pengacuan Progresif

Jangkauan aplikasi automotif bagi pembentukan progresif terus berkembang seiring dengan peningkatan kerumitan kenderaan. Komponen yang dahulunya menggunakan kaedah pembuatan alternatif kini semakin beralih kepada pengacuan progresif apabila pengilang asal (OEM) mencari konsistensi, pengurangan kos, dan pembersihan rantai bekalan.

Aplikasi automotif yang biasa termasuk:

• Pendakap struktur dan pengukuhan: Komponen yang mengagihkan beban di seluruh struktur kenderaan, memerlukan geometri yang tepat dan sifat bahan yang konsisten
• Penyambung dan Terminal Elektrik: Sambungan tepat yang menjamin sambungan elektrik yang boleh dipercayai di seluruh sistem pendawaian kenderaan—biasanya diperbuat daripada aloi tembaga atau loyang
• Rumah Sensor dan Perkakasan Pemasangan: Komponen yang memposisikan sensor secara tepat di dalam ruang enjin, sistem rangka kenderaan, dan peralatan keselamatan
• Komponen rangka kerusi: Klip, pendakap, dan mekanisme pelarasan yang memerlukan kekuatan tinggi serta ketepatan dimensi
• Perkakasan Sistem HVAC: Penyambung saluran udara, pendakap pemasangan, dan komponen kawalan aliran udara yang beroperasi dalam persekitaran dengan kitaran suhu
• Komponen sistem bahan api: Pendakap, klip, dan perkakasan pemasangan yang memenuhi keperluan keserasian bahan api dan rintangan kakisan

Seperti yang dinyatakan oleh pakar industri, pengilang komponen automotif bergantung kepada rakan-rakan percetakan berkelompok berkapasiti tinggi yang mampu memenuhi jadual ketat dan toleransi yang ketat. Percetakan progresif unggul dalam menghasilkan pendakap, klip, penahan, penyambung, rumah, dan komponen penguat yang mesti tahan terhadap getaran, haba, dan beban mekanikal berterusan.

Integrasi Industri 4.0 dalam Penempaan Automotif

Penempaan progresif automotif moden semakin menggabungkan prinsip pembuatan pintar. Daripada memperlakukan mesin penekan sebagai peralatan berdiri sendiri, pembekal terkemuka mengintegrasikan pemantauan masa nyata, analitik prediktif, dan sistem bersambung yang meningkatkan kualiti dan kecekapan.

Pelaksanaan Industri 4.0 secara praktikal dalam penempaan progresif termasuk:

• Pengesanan Dalam Acuan: Sensor yang memantau daya pembentukan, kedudukan jalur, dan kehadiran komponen di setiap stesen—mengesan ketidaknormalan sebelum menghasilkan komponen yang cacat
• Penyelenggaraan Ramalan: Analisis getaran dan pemantauan tren untuk meramalkan kerosakan komponen acuan sebelum kualiti menurun, membolehkan penyelenggaraan berasaskan jadual berbanding pembaikan reaktif
• Rekod Kualiti Digital: Dokumentasi automatik yang menghubungkan parameter pengeluaran dengan kualiti komponen, mencipta jejak lengkap tanpa pemasukan data secara manual
• SPC Masa Nyata: Sistem kawalan proses statistik yang menganalisis data dimensi semasa pengeluaran berlangsung, menandakan tren sebelum had toleransi dilanggar

Teknologi-teknologi ini mengubah pembentukan progresif dari satu proses pembuatan menjadi satu sistem yang menjana maklumat. Data kualiti mengalir secara automatik ke portal OEM. Jadual penyelenggaraan mengoptimumkan dirinya berdasarkan corak haus sebenar. Perancangan pengeluaran terintegrasi dengan isyarat permintaan pelanggan. Hasilnya ialah satu rantaian bekalan yang responsif dan telus—yang semakin diharapkan oleh OEM automotif daripada rakan kongsi pembentukan mereka.

Bagi pengilang yang mempertimbangkan penyelesaian pembentukan progresif untuk aplikasi automotif, bekerjasama dengan Bekalan bersijil IATF 16949 yang menggabungkan perkakasan alat tepat dengan kemampuan simulasi CAE lanjutan memastikan komponen memenuhi keperluan ketat yang dituntut oleh OEM automotif—dari peringkat prototaip awal hingga pengeluaran berkelompok tinggi.

Dengan keperluan kualiti automotif dan kategori aplikasi yang telah ditetapkan, pertimbangan kritikal seterusnya menjadi aspek kewangan: memahami kos sebenar pelaburan acuan progresif serta mengenal pasti masa pelaburan tersebut memberikan pulangan yang menarik.

Analisis Pelaburan dan Strategi Pengoptimuman Kos

Anda telah mengesahkan bahawa pembentukan berperingkat memenuhi keperluan teknikal anda. Kini timbul soalan yang sering menentukan sama ada projek akan diteruskan atau terhenti secara tidak terhad: apakah kos sebenar, dan bilakah pelaburan tersebut memberikan pulangan? Berbeza daripada keputusan pembuatan yang lebih mudah, ekonomi acuan berperingkat melibatkan kos awal alat yang besar, yang diimbangi dengan penjimatan ketara bagi setiap komponen apabila dihasilkan dalam jumlah besar.

Berikut adalah perkara yang sering diabaikan oleh banyak pasukan pengadaan: tumpuan semata-mata pada sebut harga awal mengabaikan faktor-faktor yang sebenarnya menentukan keuntungan jangka panjang. Sebuah acuan berperingkat bernilai $75,000 yang menghasilkan komponen pada harga $0.30 setiap satu memberikan ekonomi yang sangat berbeza berbanding sebuah acuan bernilai $40,000 yang memerlukan penyelenggaraan kerap dan menghasilkan komponen pada harga $0.45 setiap satu. Memahami gambaran kos keseluruhan membezakan keputusan yang berasaskan maklumat daripada kesilapan mahal.

Mengira Kos Sebenar Setiap Komponen dalam Operasi Berperingkat

Persamaan kos setiap komponen untuk pembuatan logam menggunakan acuan progresif melangkaui sekadar membahagikan kos acuan dengan kuantiti pengeluaran. Menurut kajian kos pembuatan komponen automotif , beberapa faktor yang saling berkait menentukan ekonomi pengeluaran sebenar anda:

Kompleksiti Bahagian dan Reka Bentuk: Ini dianggap sebagai pendorong kos yang paling signifikan. Komponen yang ringkas dan rata yang hanya memerlukan satu operasi pemotongan memerlukan acuan yang relatif murah. Sebaliknya, komponen automotif yang kompleks dengan tarikan dalam (deep draws), kontur rumit, dan pelbagai lubang (piercings) memerlukan acuan pembuatan progresif yang canggih. Anggaran industri menunjukkan bahawa setiap stesen tambahan dalam acuan progresif boleh meningkatkan jumlah kos sebanyak 8–12%. Unsur rekabentuk seperti sudut tajam atau toleransi ketat memerlukan peralatan acuan yang lebih kukuh dan dimesin dengan ketepatan tinggi, seterusnya menaikkan harga.

Jenis dan ketebalan bahan: Bahan bagi komponen akhir anda menentukan bahan acuan yang diperlukan. Penempaan keluli bergulung sejuk piawai adalah kurang mencabar berbanding pembentukan aluminium berkekuatan tinggi atau keluli berkekuatan tinggi lanjutan (AHSS). Bahan-bahan yang lebih tahan ini menyebabkan haus yang lebih tinggi dan memerlukan keluli perkakasan yang lebih keras serta lebih mahal. Ketebalan bahan yang lebih besar memerlukan struktur acuan yang lebih kukuh dan tekanan mesin yang lebih tinggi—kedua-duanya menyumbang kepada peningkatan kos perkakasan.

Volume pengeluaran dan jangka hayat alat: Jumlah pengeluaran yang dijangka secara langsung mempengaruhi rekabentuk acuan dan pemilihan bahan. Bagi pengeluaran berjumlah rendah (beberapa ribu komponen), acuan 'lembut' yang kurang tahan lama mungkin mencukupi. Namun, pengeluaran pukal berjumlah ratusan ribu atau jutaan komponen memerlukan keluli perkakasan berkualiti tinggi dan tahan lama yang mampu menahan penggunaan jangka panjang. Walaupun ini meningkatkan pelaburan awal, ia mengurangkan kos seunit dalam jangka panjang serta meminimumkan masa henti penyelenggaraan.

Jadual berikut memaparkan faktor-faktor kos utama dan kesannya terhadap jumlah pelaburan acuan progresif:

Faktor Kos	Kesan Kompleksiti Rendah	Kesan Kompleksitas Tinggi	Strategi Pengoptimuman
Bilangan stesen	3–5 stesen: Kos asas	10+ stesen: Peningkatan 80–120%	Gabungkan operasi di mana boleh dilakukan; buang ciri-ciri yang tidak perlu
Gred Bahan Acuan	Keluli alat piawai: Kos asas	Karbid/aloil premium: Peningkatan 40–60%	Padankan bahan dengan keperluan isi padu pengeluaran sebenar
Keperluan Tolak Ansur	Toleransi piawai: Kos asbas	Toleransi ketepatan (±0.05 mm): Peningkatan 25–35%	Nyatakan toleransi ketat hanya di mana diperlukan dari segi fungsi
Saiz Komponen	Komponen kecil (<100 mm): Kos asas	Komponen besar (>300 mm): Peningkatan sebanyak 50–100%	Pertimbangkan orientasi komponen dan pengoptimuman penempatan (nesting)
Pemeliharaan Tahunan	Acuan ringkas: 3–5% daripada kos awal	Acuan kompleks: 8–12% daripada kos awal	Melabur dalam kualiti pada peringkat awal untuk mengurangkan beban penyelenggaraan jangka panjang
Kejuruteraan CAD/CAE	Reka bentuk piawai: $5,000–$15,000	Simulasi kompleks: $25,000–$50,000	Kejuruteraan muatan hadapan untuk mengelakkan iterasi percubaan yang mahal

Menurut amalan anggaran industri , tiada formula sempurna untuk menentukan kos perkakasan, tetapi pelbagai faktor boleh diambil kira untuk meningkatkan ketepatan anggaran. Acuan progresif biasanya lebih mahal daripada acuan stesen-tunggal kerana memerlukan rekabentuk jalur pembawa, jujukan suapan, dan pengangkat jalur yang diselaraskan supaya setiap stesen beroperasi pada ketinggian yang sama.

Bila Pelaburan Acuan Progresif Masuk Akal dari Segi Kewangan

Titik persilangan ekonomi—di mana pembentukan progresif menjadi lebih berkesan dari segi kos berbanding kaedah alternatif—bergantung kepada jumlah pengeluaran spesifik anda dan kerumitan komponen. Memahami ambang ini mengelakkan kedua-dua pelaburan perkakasan yang terlalu awal dan kehilangan peluang penjimatan kos.

Berdasarkan analisis titik pulang modal dalam pengeluaran , pengiraan mengikut prinsip mudah: jumlah kos pembentukan progresif (perkakasan ditambah komponen) mesti sama atau lebih baik daripada jumlah kos komponen kaedah alternatif. Pertimbangkan titik rujukan berikut:

• Kurang daripada 10,000 komponen: Kaedah alternatif seperti pemotongan laser atau pengecap acuan mudah biasanya lebih ekonomikal. Pelaburan untuk acuan tidak dapat diansurkan secara mencukupi dalam pengeluaran yang terhad.
• 10,000–50,000 komponen: Zon peralihan di mana pembentukan progresif menjadi layak, bergantung pada kerumitan komponen. Komponen yang lebih mudah mungkin masih lebih sesuai dengan kaedah alternatif; manakala geometri yang kompleks semakin cenderung menggunakan acuan progresif.
• 50,000+ komponen setahun: Pengecap logam acuan progresif biasanya memberikan kelebihan kos yang menarik. Kos seunit turun secara ketara sementara konsistensi meningkat.
• 100,000+ komponen: Pembentukan progresif menjadi pilihan ekonomikal yang jelas untuk geometri yang sesuai. Pelaburan untuk acuan menjadi tidak signifikan dari segi kos seunit.

Bayangkan anda membandingkan komponen yang dipotong laser berharga $4.50 dengan komponen yang dicetak berharga $0.30 dan pelaburan acuan sebanyak $40,000. Titik pulang modal berlaku pada kira-kira 9,500 komponen—setelah itu, setiap unit tambahan menjimatkan $4.20. Pada keluaran 100,000 komponen setahun, ini bermaksud jimat sebanyak $420,000 setahun berbanding pelaburan acuan sekali sahaja.

Mengurangkan Risiko Pembangunan Melalui Pembuatan Prototaip Secara Cepat

Di sinilah ekonomi alat dan acuan progresif menjadi menarik: fasa pembangunan sering kali menentukan sama ada projek berjaya atau menjadi pelajaran mahal. Tempoh masa pembuatan acuan tradisional yang diukur dalam bulan mencipta risiko besar—bagaimana jika rekabentuk memerlukan pengubahsuaian selepas anda telah melaburkan $100,000 ke dalam keluli keras?

Pembangunan alat progresif moden mengatasi cabaran ini melalui prototaip terintegrasi dan simulasi. Analisis CAE lanjutan mengenal pasti potensi masalah pembentukan sebelum sebarang keluli dipotong. Keupayaan pembuatan prototaip secara cepat membolehkan jurutera mengesahkan rekabentuk secara fizikal sebelum berkomitmen kepada acuan pengeluaran.

Pembuat acuan stamping terkemuka kini menawarkan tempoh penghasilan prototaip dalam masa hanya 5 hari—hanya sebahagian kecil daripada tempoh pembangunan tradisional. Kelajuan ini secara asasnya mengubah persamaan risiko. Alih-alih berkomitmen terhadap perkakasan pengeluaran berdasarkan analisis teoretikal, jurutera boleh menguji komponen yang dibentuk secara sebenar, mengesahkan ketepatan pemasangan, dan menentusahkan kelakuan bahan sebelum membuat pelaburan besar.

Kesan kewangan meluas bukan sahaja kepada pengelakan keputusan buruk mengenai perkakasan. Kitaran pembangunan yang lebih cepat bermaksud masa ke pasaran yang lebih pantas. Produk sampai kepada pelanggan lebih awal. Penjanaan pendapatan bermula lebih awal. Kelebihan bersaing menjadi lebih ketara apabila tempoh pembangunan dipendekkan daripada berbulan-bulan kepada beberapa minggu.

Mengikut tolok ukur industri, program acuan progresif yang direkabentuk dengan baik mencapai kadar kelulusan pertama sebanyak 93%—maksudnya komponen memenuhi keperluan spesifikasi tanpa memerlukan pengubahsuaian pada acuan. Bandingkan ini dengan program yang dipaksakan ke dalam pengeluaran tanpa pengesahan kejuruteraan yang mencukupi, di mana kitaran pengubahsuaian boleh menambahkan penangguhan sehingga berminggu-minggu dan kos kerja semula berjumlah puluhan ribu ringgit.

Jumlah Kos Kepemilikan: Melebihi Sebut Harga Awal

Memilih vendor berdasarkan sebut harga awal terendah sahaja merupakan kesilapan biasa dalam proses pembelian. Harga tersebut sering kali hanya mewakili sebahagian kecil daripada Jumlah Kos Kepemilikan. Anggaran kos yang komprehensif mesti mengambil kira perbelanjaan berterusan, penyelenggaraan, serta nilai strategik rakan pengeluaran yang berkemampuan.

Berdasarkan analisis pembentukan logam automotif, acuan mungkin perlu diketajamkan semula setiap 50,000 hingga 200,000 kali tekanan, dan kos penyelenggaraan tahunan biasanya berada dalam julat 5–10% daripada harga pembelian asal acuan tersebut. Acuan yang lebih murah dan berkualiti rendah yang memerlukan penyelenggaraan kerap akan mengakibatkan kos yang lebih tinggi serta peningkatan masa henti pengeluaran sepanjang jangka hayatnya.

Kos kepemilikan tambahan yang perlu dinilai termasuk:

• Kejuruteraan Bukan-Ulangan (NRE): Yuran awal untuk rekabentuk, simulasi, dan pembuatan prototaip yang hanya berlaku sekali tetapi memberi kesan besar terhadap jumlah pelaburan keseluruhan
• Kos Uji-Cuba: Bahan, masa mesin tekan, dan jam kejuruteraan yang diperlukan bagi pengesahan acuan dan kelulusan artikel pertama
• Penghantaran dan logistik: Terutamanya relevan bagi acuan progresif bersaiz besar yang memerlukan pengendalian dan pengangkutan khas
• Komponen-spare: Komponen haus kritikal yang disimpan sebagai stok untuk meminimumkan gangguan pengeluaran semasa penyelenggaraan
• Latihan dan Dokumentasi: Latihan operator, prosedur penyelenggaraan, dan dokumentasi teknikal yang menyokong kejayaan pengeluaran jangka panjang

Apabila menilai pembekal berpotensi, jangan hanya memfokuskan pada harga tetapi juga penilaian terhadap keupayaan mereka. Sebuah bengkel yang dilengkapi dengan baik dan menyediakan penyelesaian siap guna—meliputi rekabentuk, pembinaan, ujian percubaan, dan jadual penyelenggaraan yang didokumentasikan—dapat mengelakkan kos tidak dijangka pada peringkat seterusnya. Sebagai contoh, Pasukan kejuruteraan Shaoyi menawarkan perkhidmatan komprehensif dari simulasi CAE dan pembuatan prototaip hingga pengeluaran pukal, memastikan pertimbangan prestasi jangka panjang dan penyelenggaraan diambil kira dalam keputusan rekabentuk awal. Sijil IATF 16949 mereka serta kemampuan simulasi lanjutan secara signifikan mengurangkan risiko dan kos jangka panjang bagi pengilang yang menilai penyelesaian acuan progresif.

Soalan-Soalan yang Mendedahkan Nilai Sebenar Pembekal

Sebelum berkomitmen terhadap pelaburan acuan stamping progresif, pertimbangkan untuk mengajukan soalan-soalan berikut kepada rakan potensi anda:

• Apakah metodologi anggaran yang anda gunakan—berasaskan pengalaman dan keserupaannya atau pendekatan beranalisis/berbantukan perisian?
• Berapakah kadar kelulusan percubaan pertama (first-pass) tipikal anda untuk acuan progresif baharu?
• Berapa cepat anda boleh menghantar komponen prototaip untuk pengesahan reka bentuk?
• Apakah yang termasuk dalam program penyelenggaraan standard anda, dan berapakah kos tahunan yang biasa?
• Adakah anda menyediakan latihan dan dokumentasi untuk penyelenggaraan acuan secara dalaman?
• Apakah yang berlaku jika pengubahsuaian reka bentuk menjadi perlu selepas percubaan awal?

Seorang pembekal yang yakin dengan keupayaan kejuruteraan mereka akan memberikan jawapan yang jelas dan terperinci. Jawapan yang kabur atau keengganan untuk membincangkan kos jangka panjang sering kali menunjukkan masalah yang akan muncul selepas kontrak ditandatangani.

Keputusan pelaburan pada akhirnya bergantung kepada kesesuaian kelebihan ekonomi pembentukan progresif dengan keperluan pengeluaran khusus anda. Program berkelompok tinggi dengan reka bentuk yang stabil memberikan pulangan yang menarik. Produk berkelompok rendah atau produk yang berkembang dengan pesat mungkin mendapat manfaat daripada pendekatan alternatif—sekurang-kurangnya sehingga reka bentuk menjadi stabil dan kelompok mencukupi untuk membenarkan pelaburan dalam acuan.

Dengan kerangka kos dan analisis ROI yang telah ditetapkan, pertimbangan akhir menjadi penyatuan semua aspek yang dibincangkan—mekanik proses, pemilihan bahan, prinsip rekabentuk, keperluan kualiti, dan aspek ekonomi—ke dalam satu rangka keputusan praktikal untuk aplikasi khusus anda.

Membuat Keputusan Pembentukan Progresif yang Tepat untuk Aplikasi Anda

Anda kini telah meneroka pembentukan progresif dari semua sudut—mekanik proses, kelakuan bahan, prinsip rekabentuk acuan, strategi penyelesaian masalah, keperluan kualiti, dan analisis kewangan. Namun, ilmu tanpa tindakan tidak menghasilkan nilai apa-apa. Soalannya kini ialah: bagaimanakah anda menyatukan wawasan-wawasan ini ke dalam satu keputusan yakin untuk aplikasi khusus anda?

Jawapannya terletak pada penilaian sistematik, bukan insting semata-mata. Terlalu ramai pengilang sama ada membuat komitmen awal terhadap peralatan acuan yang mahal atau mengelakkan pembentukan progresif walaupun kaedah ini sebenarnya dapat memberikan kelebihan besar. Mari kita bina satu rangka praktikal yang membantu anda membuat keputusan yang tepat.

Senarai Semak Keputusan Anda untuk Pembentukan Progresif

Sebelum berurusan dengan pembekal atau meminta sebut harga, jalani kriteria penilaian ini. Setiap faktor mempengaruhi sama ada acuan pembentukan progresif merupakan kaedah pengeluaran yang paling sesuai bagi anda—atau sama ada kaedah alternatif patut dipertimbangkan.

• Penilaian isi padu pengeluaran: Adakah kuantiti tahunan melebihi 50,000 unit? Ekonomi pembentukan progresif meningkat secara ketara di atas ambang ini. Pada 100,000 unit atau lebih, kaedah ini biasanya menjadi pilihan jelas untuk geometri yang sesuai.
• Kesesuaian Geometri Komponen: Bolehkah komponen anda kekal terpasang pada jalur pembawa sepanjang semua operasi pembentukan? Jika reka bentuk memerlukan akses 360 darjah atau pemisahan sepenuhnya untuk operasi tertentu, pembentukan jenis transfer mungkin lebih sesuai.
• Keperluan Toleransi Dimensi: Apakah tahap ketepatan yang diperlukan untuk ciri-ciri kritikal anda? Acuan progresif dan proses pengepresan sangat unggul dalam mengekalkan toleransi ±0,05 mm secara konsisten—namun menetapkan toleransi yang lebih ketat daripada keperluan fungsional akan meningkatkan kos acuan secara signifikan.
• Penyesuaian Pemilihan Bahan: Adakah bentuk bahan yang ditentukan berkelakuan secara boleh diramal di bawah keadaan progresif kelajuan tinggi? Bahan-bahan dengan kadar pengerasan akibat kerja yang tinggi atau julat pembentukan yang sempit memerlukan penjajaran stesen yang teliti dan mungkin bilangan stesen yang lebih tinggi.
• Penilaian Kestabilan Reka Bentuk: Adakah reka bentuk komponen anda telah disahkan sepenuhnya, atau adakah anda mengjangkakan perubahan kejuruteraan? Pengubahsuaian acuan progresif menelan kos yang jauh lebih tinggi berbanding pelarasan acuan prototaip—lakukan pengesahan reka bentuk pada peringkat awal sebelum melabur dalam acuan pengeluaran.
• Keperluan Sijil Kualiti: Adakah pelanggan anda memerlukan sijil IATF 16949, AS9100, atau sijil serupa? Pastikan pembekal yang berpotensi memiliki sijil-sijil yang sesuai sebelum melabur masa kejuruteraan yang besar.
• Pengiraan Jumlah Kos Kepemilikan: Adakah anda telah mempertimbangkan kos penyelenggaraan, komponen-spare, dan keperluan sokongan jangka panjang di luar sebut harga awal untuk perkakasan?

Melalui senarai semak ini akan menunjukkan sama ada aplikasi anda selaras dengan kekuatan pembentukan progresif. Jawapan "ya" terhadap kebanyakan kriteria mencadangkan bahawa perkakasan progresif patut dipertimbangkan secara serius. Beberapa jawapan "tidak" menunjukkan kaedah alternatif—seperti acuan kompaun, pengecap pemindahan, atau malah pemotongan laser untuk isipadu yang lebih rendah—mungkin lebih sesuai untuk keperluan anda.

Langkah Seterusnya untuk Melaksanakan Penyelesaian Acuan Progresif

Setelah anda mengesahkan bahawa pembentukan progresif sesuai dengan keperluan anda, langkah pelaksanaan akan mengikuti urutan logik yang meminimumkan risiko sambil mempercepat masa ke pengeluaran.

Mulakan dengan Pengesahan Reka Bentuk: Sebelum meminta sebut harga untuk perkakasan pengeluaran, sahkan rekabentuk anda melalui simulasi CAE dan pembuatan prototaip fizikal. Langkah ini—yang biasanya berkos hanya sebahagian kecil daripada kos perkakasan pengeluaran—mengenal pasti masalah pembentukan, isu aliran bahan, dan cabaran dimensi yang jika tidak diketahui akan memerlukan ubah suai acuan yang mahal. Sebagai contoh amalan terbaik dalam proses pengecap, pengilang utama mencapai kadar kelulusan pertama melebihi 93% dengan memberi tumpuan awal kepada pengesahan kejuruteraan.

Libatkan Rakan Kongsi yang Berkelayakan Secara Awal: Pembekal perkakasan dan acuan pengecap yang berpengalaman menawarkan maklum balas mengenai rekabentuk-untuk-kebolehpengeluaran yang dapat meningkatkan komponen anda sebelum proses pembuatan perkakasan bermula. Kongsi keperluan anda, spesifikasi toleransi, dan unjuran isi padu dengan rakan kongsi potensial. Masukan mereka sering mendedahkan peluang pengoptimuman—pengubahsuaian ciri yang mengurangkan bilangan stesen, alternatif bahan yang meningkatkan kebolehbentukan, atau penyesuaian toleransi yang mengurangkan kos tanpa menjejaskan fungsi.

Tetapkan Spesifikasi yang Jelas: Dokumen setiap keperluan sebelum proses pembuatan acuan bermula. Gred bahan dan pembekal, toleransi dimensi dengan rujukan GD&T, keperluan siap permukaan, dan jangkaan dokumentasi kualiti harus semua terdapat dalam spesifikasi pengepresan anda. Ketidakjelasan pada peringkat ini akan menimbulkan perselisihan pada kemudian hari.

Merancang untuk Kejayaan Pengeluaran: Pembentukan berperingkat memberikan nilai maksimum apabila pengeluaran berjalan lancar dalam tempoh yang panjang. Bincangkan jadual penyelenggaraan, inventori komponen cadangan, dan sokongan berterusan dengan pembekal acuan anda. Memahami keperluan jangka panjang ini dapat mengelakkan kejutan selepas pengeluaran bermula.

Pengilang yang berjaya dengan pendekatan pembentukan progresif menganggapnya sebagai keputusan keseluruhan sepanjang kitaran hayat—dari pengesahan konsep awal hingga pengoptimuman pengeluaran selama bertahun-tahun. Mereka menyedari bahawa proses stesen demi stesen yang telah kita kaji sepanjang artikel ini bukan sekadar kaedah pembuatan. Ia adalah satu sistem yang memberi ganjaran kepada perancangan yang teliti, pelaksanaan yang tepat, dan perhatian berterusan terhadap kualiti.

Sama ada anda menghasilkan pendakap automotif, penyambung elektronik, atau komponen produk pengguna, prinsip-prinsipnya tetap konsisten: padankan kaedah dengan keperluan anda, sahkan sebelum berkomitmen, bekerjasama dengan pembekal yang berkelayakan, dan pertahankan disiplin yang dituntut oleh pembuatan presisi berkelompok tinggi. Lakukan itu, dan pembentukan progresif menjadi bukan sekadar pilihan pembuatan—tetapi juga kelebihan bersaing.

Soalan Lazim Mengenai Pembentukan Progresif

1. Apakah itu pembentukan progresif?

Pembentukan progresif ialah suatu proses pembentukan logam di mana gulungan jalur logam dimasukkan melalui satu acuan presisi tunggal, menjalankan pelbagai operasi yang telah direkabentuk terlebih dahulu—seperti pemotongan, pembengkokan, penarikan, dan pembentukan—di stesen-stesen berurutan dengan setiap denyutan tekanan. Jalur tersebut kekal melekat pada pembawa sepanjang proses, menghasilkan komponen siap secara automatik dan berterusan. Kaedah ini sangat sesuai untuk pengeluaran berisipadu tinggi melebihi 100,000 komponen setahun, memberikan konsistensi luar biasa serta kos per-komponen yang jauh lebih rendah berbanding kaedah pengecap stesen-tunggal.

2. Apakah perbezaan antara acuan progresif dan acuan kompaun?

Acuan progresif menjalankan pelbagai operasi secara berurutan apabila jalur logam bergerak melalui stesen-stesen dengan setiap denyutan tekanan, mengendalikan komponen berkompleksitas sederhana hingga tinggi sambil tetap terpasang pada pembawa. Acuan kompaun menjalankan pelbagai operasi pemotongan secara serentak dalam satu denyutan sahaja, menghasilkan komponen rata dengan ketepatan luar biasa pada kos perkakasan yang lebih rendah. Acuan progresif unggul dalam pengeluaran isipadu tinggi komponen tiga dimensi, manakala acuan kompaun paling sesuai untuk komponen potongan sederhana seperti washer, kontak elektrik, atau pendakap rata yang memerlukan toleransi ketat.

3. Bahan-bahan apa yang paling sesuai untuk pembentukan progresif?

Keluli karbon (0.4 mm–6.0 mm) menawarkan kebolehbentukan yang sangat baik dan pengeluaran yang ekonomikal untuk pendakap dan komponen struktur. Keluli tahan karat memberikan rintangan terhadap kakisan tetapi memerlukan jujukan lenturan yang teliti disebabkan oleh springback yang lebih tinggi. Aluminium dapat dibentuk dengan cepat dengan hasil permukaan yang sangat baik, tetapi memerlukan penyesuaian acuan yang sesuai untuk mengelakkan kegagalan geseran (galling). Aloia kuprum dan loyang berfungsi dengan baik untuk penyambung elektrik, manakala titanium dan kuprum berilium digunakan dalam aplikasi khusus di sektor penerbangan angkasa dan aplikasi berstres tinggi. Pemilihan bahan bergantung kepada keanjalan, kekuatan tegangan, kadar pengerasan akibat kerja, dan keperluan toleransi spesifik anda.

4. Berapakah kos alat acuan progresif?

Peralatan acuan progresif biasanya berada dalam julat $50,000 hingga $500,000+ bergantung kepada kerumitan komponen, bilangan stesen, spesifikasi bahan, dan keperluan toleransi. Setiap stesen tambahan boleh meningkatkan kos sebanyak 8–12%. Pelaburan ini menjadi munasabah dari segi ekonomi apabila isipadu pengeluaran melebihi 50,000 komponen setahun, dengan pulangan yang menarik pada isipadu 100,000+ komponen. Kos penyelenggaraan tahunan adalah antara 5–10% daripada harga pembelian asal. Bekerja sama dengan pembekal bersijil yang menawarkan pembuatan prototaip pantas (secepat 5 hari) dan mencapai kadar kelulusan pertama sebanyak 93% secara ketara mengurangkan risiko pembangunan dan jumlah kos kepemilikan.

5. Apakah punca-punca umum cacat dalam pengecap progresif?

Pemulihan bentuk berlaku apabila keanjalan bahan menyebabkan komponen yang dibentuk kembali sebahagian, memerlukan pampasan lekapan berlebihan atau operasi pengepresan. Pembentukan tatal berlaku akibat tepi pemotong yang haus, ketidakselarasan antara penumbuk dan acuan, atau jarak bebas yang tidak sesuai—yang dapat diatasi melalui pengasahan berkala dan jadual penyelenggaraan. Ketidakkonsistenan dimensi sering kali disebabkan oleh kerosakan lubang panduan atau isu selarasan stesen. Penyelesaian masalah yang berjaya memerlukan pemahaman bahawa gejala yang muncul di stesen-stesen kemudian mungkin berpunca daripada operasi sebelumnya, menjadikan penyelenggaraan acuan secara sistematik dan dokumentasi yang teliti penting untuk menjamin kualiti yang konsisten dalam pengeluaran presisi.
