Penempaan Aloi Magnesium untuk Automotif: Kelebihan Pembentukan Hangat Pembentukan hamparan aloi magnesium secara hangat untuk panel pintu automotif ringan

RINGKASAN

Pengeposan aloi magnesium mewakili kemajuan terkini dalam penringanan automotif, menawarkan komponen yang 33% lebih ringan daripada aluminium dan 75% lebih ringan daripada keluli . Walaupun pengeposan sejuk piawai gagal disebabkan oleh struktur hablur heksagonal tertutup rapat (HCP) pada magnesium, teknologi pembentukan panas (200°C–300°C) berjaya mengaktifkan sistem gelincir bukan-basal untuk membolehkan pembentukan kompleks. Aloi piawaian industri, AZ31B , kini digunakan untuk panel pintu dalaman, bingkai kerusi, dan rasuk melintang kenderaan bagi memanjangkan julat kenderaan elektrik (EV). Panduan ini merangkumi parameter proses penting, pemilihan bahan, dan data kebolehlaksanaan yang diperlukan untuk berpindah daripada tuangan berat kepada pengeposan tempa yang ringan.

Kes Kejuruteraan: Mengapa Stamp Magnesium?

Dalam perlumbaan untuk memaksimumkan julat kenderaan elektrik, jurutera telah pun menghabiskan kemenangan mudah dengan aluminium. Magnesium (Mg) adalah langkah seterusnya yang logik. Dengan ketumpatan hanya 1.74 g/cm³ berbanding 2.70 g/cm³ bagi aluminium, magnesium adalah logam struktur paling ringan yang tersedia. Penggantian komponen keluli dengan stamping magnesium boleh memberikan pengurangan berat sehingga 75%, manakala peralihan daripada aluminium menjimatkan kira-kira 33%.

Di luar pengurangan jisim semata-mata, kepingan magnesium menawarkan kapasiti peredaman yang sangat baik —keupayaan untuk menyerap getaran dan bunyi bising. Untuk aplikasi Body-in-White (BIW), ini bermaksud peningkatan prestasi NVH (Noise, Vibration, and Harshness) tanpa menambahkan penebat akustik yang berat. Tidak seperti gentian karbon, yang menimbulkan cabaran kitar semula, magnesium boleh dikitar semula sepenuhnya, selaras dengan arahan ekonomi bulatan untuk pengeluar kereta (OEM).

Secara tradisioninya, penggunaan magnesium terhad kepada pengecoran die (blok enjin, kesan transmisi). Walau bagaimanapun, komponen magnesium tempa (wrought) menawarkan sifat mekanikal yang jauh lebih tinggi kerana menghilangkan isu keropos yang wujud dalam pengecoran. Ini menjadikan magnesium tempa sangat sesuai untuk panel struktur bersaiz besar dan berdinding nipis yang memerlukan kekuatan khusus yang tinggi.

Proses Kritikal: Teknologi Pembentukan Panas

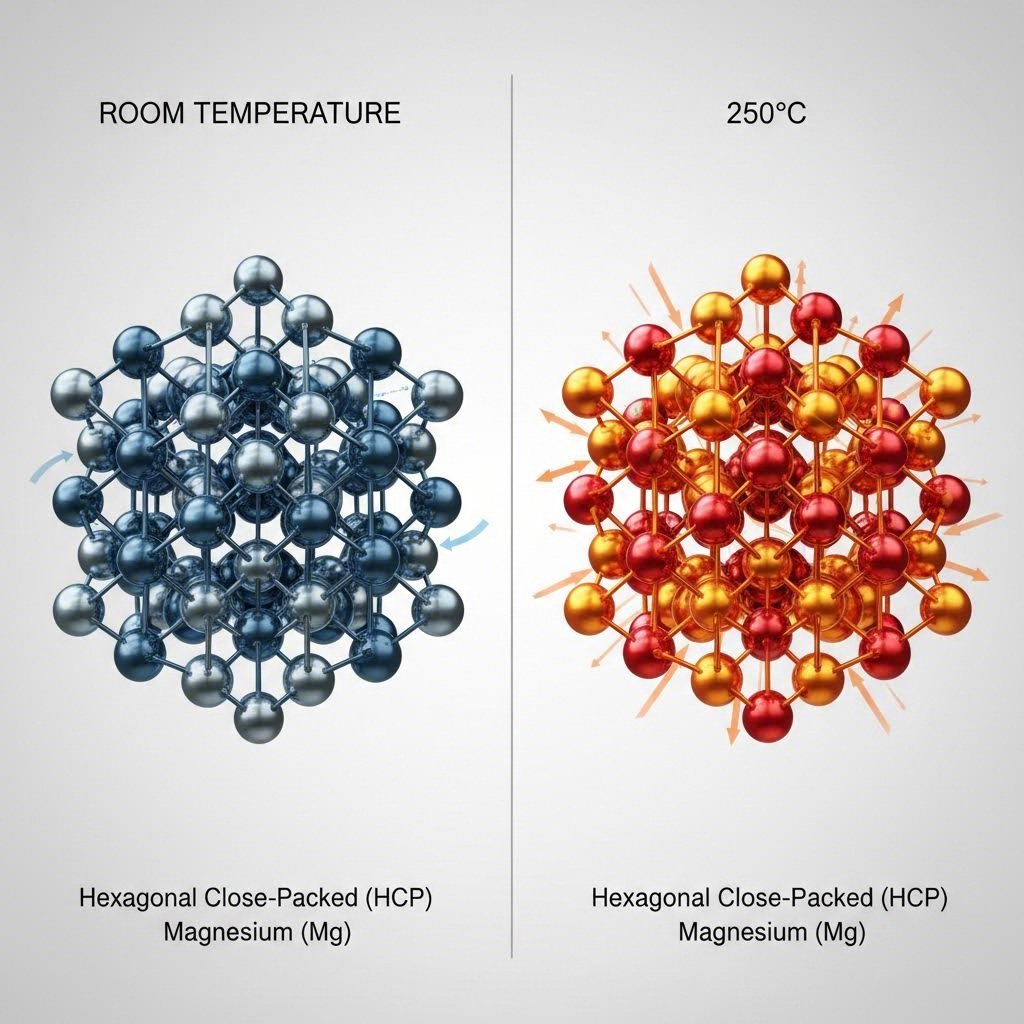

Halangan utama terhadap penempaan magnesium adalah struktur kristalnya. Pada suhu bilik, magnesium mempunyai kekisi heksagonal padat (HCP) dengan sistem gelincir yang terhad (terutamanya gelincir basal), menjadikannya rapuh dan mudah retak semasa perubahan bentuk. Kaedah penempaan sejuk biasa yang digunakan untuk keluli akan menyebabkan kegagalan serta-merta.

Penyelesaiannya adalah Membentuk Hangat . Dengan memanaskan lembaran magnesium dan perkakasannya ke julat suhu tertentu iaitu 200°C hingga 300°C (392°F–572°F) , sistem gelinciran tambahan (prisma dan piramid) diaktifkan secara terma. Ini meningkatkan kelembutan dengan ketara, membolehkan penarikan yang dalam dan geometri kompleks yang mustahil dilakukan pada suhu bilik.

Parameter Proses Utama

• Kawalan Suhu: Pemanasan seragam adalah kritikal. Penyimpangan hanya ±10°C boleh menyebabkan penggelekkan setempat atau pecah. Kedua-dua bahan mentah dan acuan biasanya dipanaskan.
• Pelumasan: Pelincir minyak konvensional terurai pada suhu ini. Pelincir tahan haba khas, kerap mengandungi molibdenum disulfida (MoS2) atau grafit, diperlukan untuk mencegah kelekatan.
• Kelajuan pembentukan: Tidak seperti penempaan kelajuan tinggi pada keluli, pembentukan magnesium secara hangat kerap memerlukan kelajuan akhbar yang lebih perlahan (contohnya, 20mm/s berbanding ratusan mm/s) untuk mengawal kadar regangan dan mencegah koyakan, walaupun penyelidikan dan pembangunan terkini sedang memperbaiki masa kitaran.

Pemilihan Bahan: AZ31B dan Pengeluaran Kepingan

AZ31B (anggaran 3% Aluminium, 1% Zink) adalah aloi utama untuk kepingan magnesium automotif. Ia menawarkan keseimbangan terbaik antara kekuatan, kemuluran, dan kebolehlasiman. Kekuatan alahannya biasanya berada di sekitar 200 MPa, dengan kekuatan muktamad sebanyak 260 MPa, menjadikannya bersaing dengan keluli lembut dan sesetengah gred aluminium.

Cabaran besar terletak pada kos pengeluaran kepingan magnesium. Proses penggelekkan tradisional adalah mahal disebabkan oleh keperluan beberapa langkah pensuisuhan. Walau begitu, kaedah inovatif ekstrusi-rata sedang muncul. Proses ini menghasilkan tiub magnesium, membahagikannya, dan meratakannya menjadi kepingan, yang berpotensi mengurangkan kos pengeluaran sebanyak 50% berbanding penggelekkan konvensional. Pengurangan kos ini adalah penting untuk menjadikan penempaan magnesium secara komersial menguntungkan bagi kenderaan pasaran massa, bukan hanya kereta sukan mewah.

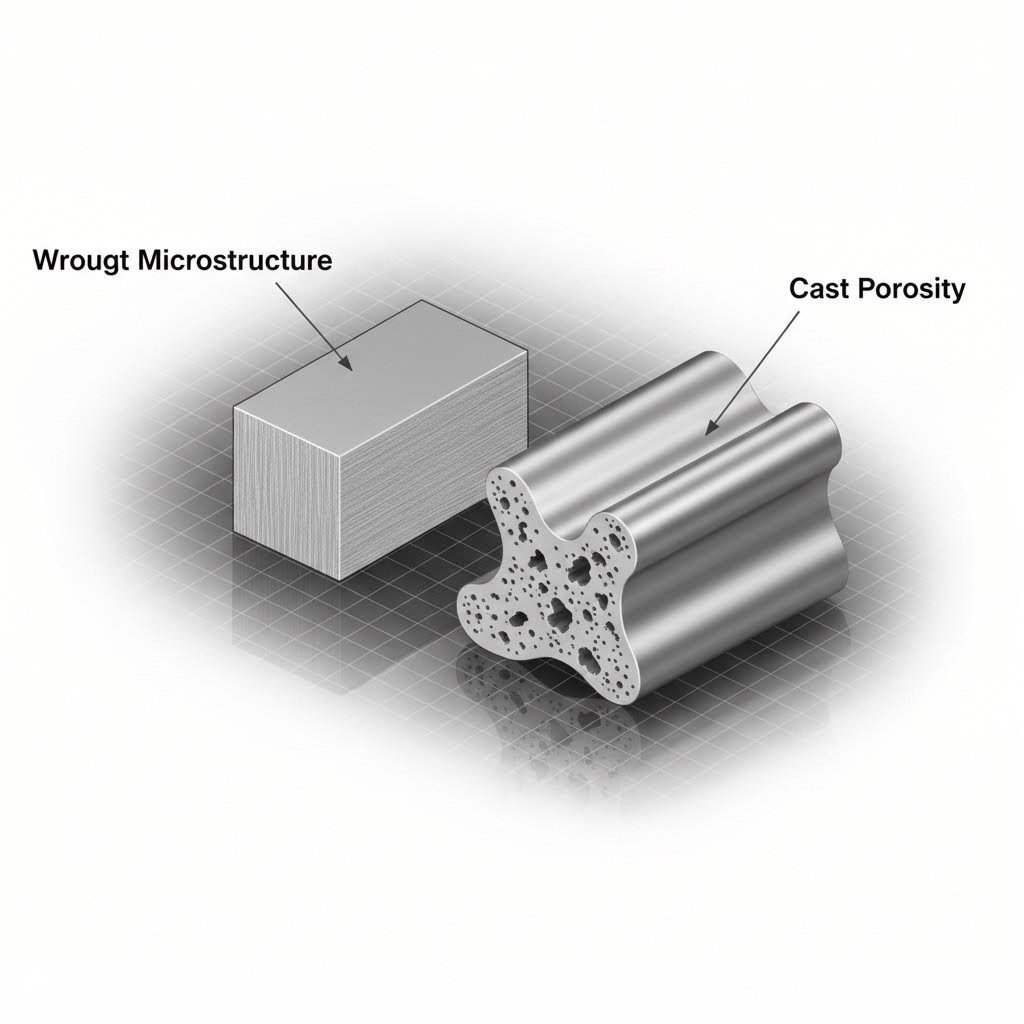

Analisis Perbandingan: Penempaan vs Pengecoran Acuan

Jurutera automotif kerap keliru antara pengecoran die magnesium dengan proses stamping. Walaupun kedua-duanya menggunakan logam asas yang sama, aplikasi dan sifatnya berbeza secara ketara.

Matriks Keputusan: Pilih stamping untuk komponen struktur yang besar dan rata seperti bahagian dalam pintu, tudung, dan bumbung. Pilih die casting untuk bahagian rumit, seperti kotak penarik atau kotak gearbox.

Dari Prototaip hingga Pengeluaran Skala Besar

Beralih ke stamping magnesium memerlukan rakan kongsi khusus yang memahami nuansa haba bahan. Ia tidak semudah menukar gegelung keluli untuk magnesium pada garis yang sedia ada. Alat mesti menampung pengembangan haba, dan parameter akhbar mesti dikawal dengan tepat.

Bagi OEM dan pembekal Tier 1 yang ingin mengesahkan teknologi ini, bekerja dengan rakan kongsi pembuatan yang berpengalaman adalah penting. Shaoyi Metal Technology menawarkan penyelesaian penempaan automotif yang komprehensif yang merangkumi prototaip pantas hingga pengeluaran berjumlah besar. Dengan pensijilan IATF 16949 dan keupayaan mesin tekan sehingga 600 tan, mereka mampu menghasilkan komponen presisi seperti lengan kawalan dan subrangka sambil mematuhi piawaian global yang ketat. Sama ada anda perlu mengesahkan prototaip bentuk-panas atau meningkatkan skala pengeluaran, kepakaran kejuruteraan mereka memastikan kesesuaian rekabentuk ringan yang kompleks.

Aplikasi dan Pandangan Masa Depan

Penggunaan penempaan magnesium semakin meningkat. Aplikasi pengeluaran semasa termasuk:

• Rangka Tempat Duduk: Menggantikan rangka keluli untuk menjimatkan 5–8 kg setiap kenderaan.
• Panel Pintu Dalaman: Menggunakan AZ31B bentuk-panas untuk menghasilkan pembawa yang kukuh dan ringan.
• Rasuk Rentas Kenderaan: Menggabungkan beberapa bahagian ke dalam satu struktur magnesium yang ditempa.
• Panel Bumbung: Merendahkan pusat graviti untuk penanganan yang lebih baik.

Memandangkan berat bateri kenderaan elektrik (EV) terus menjadi kebimbangan, 'premier penjimatan berat' yang sanggup dibayar oleh pengeluar automobil semakin meningkat. Kami menjangkakan kos lembaran magnesium akan menurun apabila proses ekstrusi-rata dipertingkatkan, menjadikan magnesium terbentuk panas sebagai penyelesaian piawai untuk generasi platform elektrik seterusnya.

Sempadan Penjimatan Berat

Pengelekkan aloi magnesium kini bukan lagi sekadar minat penyelidikan dan pembangunan; ia merupakan teknologi yang boleh dilaksanakan dan perlu untuk reka bentuk automotif masa depan. Dengan menguasai proses pembentukan panas dan memilih aloi yang sesuai seperti AZ31B, pengilang boleh mencapai penjimatan berat yang tidak mampu dicapai oleh aluminium. Perubahan ini memerlukan pelaburan dalam peralatan berpemanas dan kawalan proses, tetapi hasilnya—kenderaan yang lebih ringan, lebih cekap, dan lebih baik pengendaliannya—tidak dapat dinafikan.

Soalan Lazim

1. Apakah perbezaan antara pengelekkan magnesium dan pengecoran die?

Pengekaman adalah proses keadaan pepejal yang membentuk logam kepingan kepada bentuk tertentu, sesuai untuk panel nipis dan besar seperti pintu atau bumbung kereta. Ia menghasilkan komponen tanpa keporosan dan kekuatan yang lebih tinggi. Pengecoran acuan mati melibatkan suntikan magnesium lebur ke dalam acuan, yang lebih sesuai untuk bentuk 3D kompleks dan padat seperti blok enjin, tetapi kerap mengakibatkan integriti struktur yang lebih rendah disebabkan oleh ruang udara.

2. Mengapa magnesium memerlukan pembentukan hangat?

Magnesium mempunyai struktur hablur terpakai rapat heksagonal (HCP), yang menghadkan keupayaannya untuk fleksibel pada suhu bilik. Cubaan untuk mengekam magnesium sejuk biasanya menyebabkan retak. Pemanasan bahan kepada 200°C–300°C mengaktifkan sistem 'gelincir' tambahan dalam kekisi hablur, menjadikan logam cukup mulur untuk dibentuk kepada komponen automotif kompleks tanpa patah.

3. Seberapa ringan magnesium berbanding aluminium?

Magnesium adalah kira-kira 33% lebih ringan daripada aluminium dan kira-kira 75% lebih ringan daripada keluli. Pengurangan berat yang ketara ini menjadikannya logam struktur paling efektif untuk memanjangkan julat kenderaan elektrik.
