Kas ir metāla štampēšana: instrumenti, pieļaujamās novirzes un faktiskās izmaksas

Time : 2025-10-16

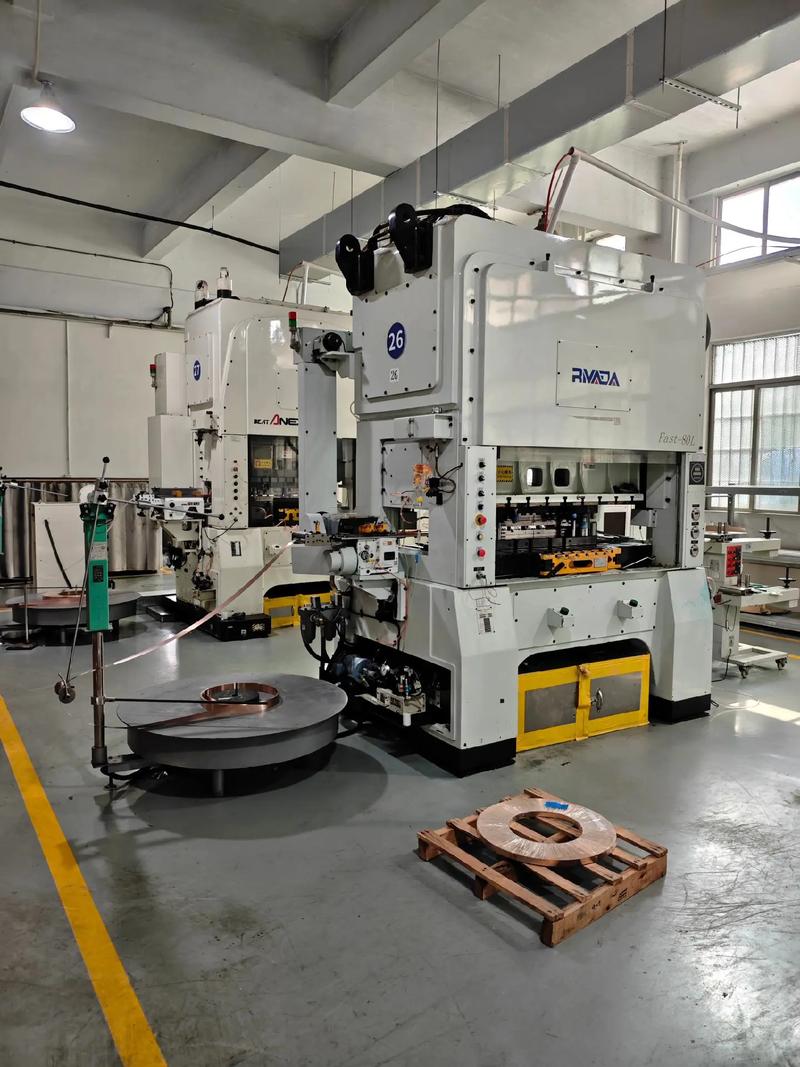

overview of the metal stamping process from raw sheet to finished parts

Kas ir metāla štampēšana – vienkāršs skaidrojums

Vai jūs kādreiz esat brīnījies, kā tik daudzas ikdienas metāla detaļas — sākot no elektriskajiem vāciņiem līdz automašīnu stiprinājumiem — tiek izgatavotas ar tādu precizitāti, ātrumu un vienveidību? Atbilde bieži slēpjas procesā, ko sauc par metāla štampēšanu. Ja jūs tikko iepazīstat ražošanu vai vienkārši interesējaties, kā plakanas metāla loksnes kļūst par sarežģītām, funkcionālām sastāvdaļām, šī nodaļa to izskaidros kas ir metāla štancēšana skaidros, praktiskos terminos.

Definicija un pamatprincipi

Tā sirds ir metāla formēšana ir ražošanas process, kas izmanto presi un speciāli izstrādātus matriču veidņu komplektus, lai no plakanām metāla loksnes transformētu noteiktas formas. Vienkāršiem vārdiem sakot, štampēšana nozīmē metāla iepresēšanu vajadzīgā formā, izmantojot savstarpēji atbilstošus rīkus. Loksnes metāls — vai nu ruļļu vai заготовку formā — tiek ievietots štampēšanas presē, kur matriča (veidne) un punches (formēšanas rīks) kopā sagriež, liec vai formē metālu detaļā. Šis process ir ļoti atkārtojams un izmaksu ziņā efektīvs, jo īpaši lieliem daudzumiem un sarežģītām ģeometrijām.

The definīcija štampētam detaļa attiecas uz jebkuru metāla komponenti, kas ražots ar šo spiediena un formēšanas procesu, parasti raksturojas ar precīziem izmēriem, vienotiem elementiem un gludu virsmu.

Biežākās darbības štampēšanā

Tātad, kas ir štampēšana praksē? Tā nav tikai viena darbība, bet gan vairāku operāciju kopums, ko veic ar presi un matriču veidņu komplektu. Šeit ir daži tipiski štampēšanas pielietojumi un tehniki:

  • Blanking: Iegriešana bāzes formas vai kontūras no loksnes metāla.
  • Perforēšana: Iesisti caurumus vai slēgus materiālā.
  • Saliekšana: Veido taisnus vai slīpus līkumus metālā.
  • Formēšana: Formē metālu līkumos vai kontūrās.
  • Zīmējums: Izvelk metālu dziļākā formā, piemēram, kausu vai čaulu.

Dažiem iezīmēšanas piemēri ikdienas dzīvē sastopami iekļauti:

  • Elektriskie savienotāji un kontakti
  • Metāla stiprinājumi un montāžas klipši
  • Korpusa vāki un paneļi
  • Automobiļu pastiprinājuma plāksnes
  • Mājsaimniecības tehnikas rāmji un korpusi

Kur stiepšana ietilpst metālapstrādē

Platākā metālapstrādes jomā stiepšana ir viena no vairākām presēšanas metodēm. Atšķirībā no apstrādes, kurā tiek noņemts materiāls, vai kalandrēšanas, kas pārveido metālu, izmantojot siltumu un spiedienu, stiepšana veido detaļu istabas temperatūrā ar minimāliem atkritumiem. Tas padara to par ideālu augsta apjoma ražošanai, kur ātrums, izmaksas un atkārtojamība ir būtiski svarīgi.

Stiepšana ir īpaši vērtēta tādās industrijās kā automašīnbūve, elektronika, aviācija un medicīnas ierīces, kur nepieciešams liels skaits identisku detaļu un kur stingri pieļaujamās novirzes ir būtiskas.

Kā darbojas stiepšanas process

  1. Plakanais metāls (lēca vai ruļļi) tiek ielādēts stiepšanas presē.
  2. Prese veic ciklu, savienojot matriču un punches, lai veiktu operācijas, piemēram, izgriešanu, perforāciju vai liekšanu.
  3. Detaļa tiek veidota vienā vai vairākos soļos, bieži pārvietojoties caur vairākām stacijām sarežģītām ģeometrijām.
  4. Pabeigtās detaļas tiek izstumtas, dažreiz seko papildu procesiem, piemēram, apgriešanai vai asinu noņemšanai.
Galvenais secinājums: Metāla štampēšana izmanto presi un atbilstošus veidņu pārus, lai no plakanas metālapkures izveidotu precīzas, atkārtoti ražojamas detaļas — tādējādi kļūstot par pamatprocesu bez skaita štampēšanas pielietojumiem mūsdienu rūpniecībā.

Saprotot štancēšanas nozīmi un tās loma ražošanā palīdz saprast, kāpēc šis process ir iecienītākais risinājums efektīvai un mērogotai metāla komponentu ražošanai. Turpinot izpētīt šo rokasgrāmatu, redzēsiet, kā instrumenti, pieļaujamās novirzes un gudri dizaina lēmumi kopā nodrošina augstas kvalitātes štampētas detaļas.

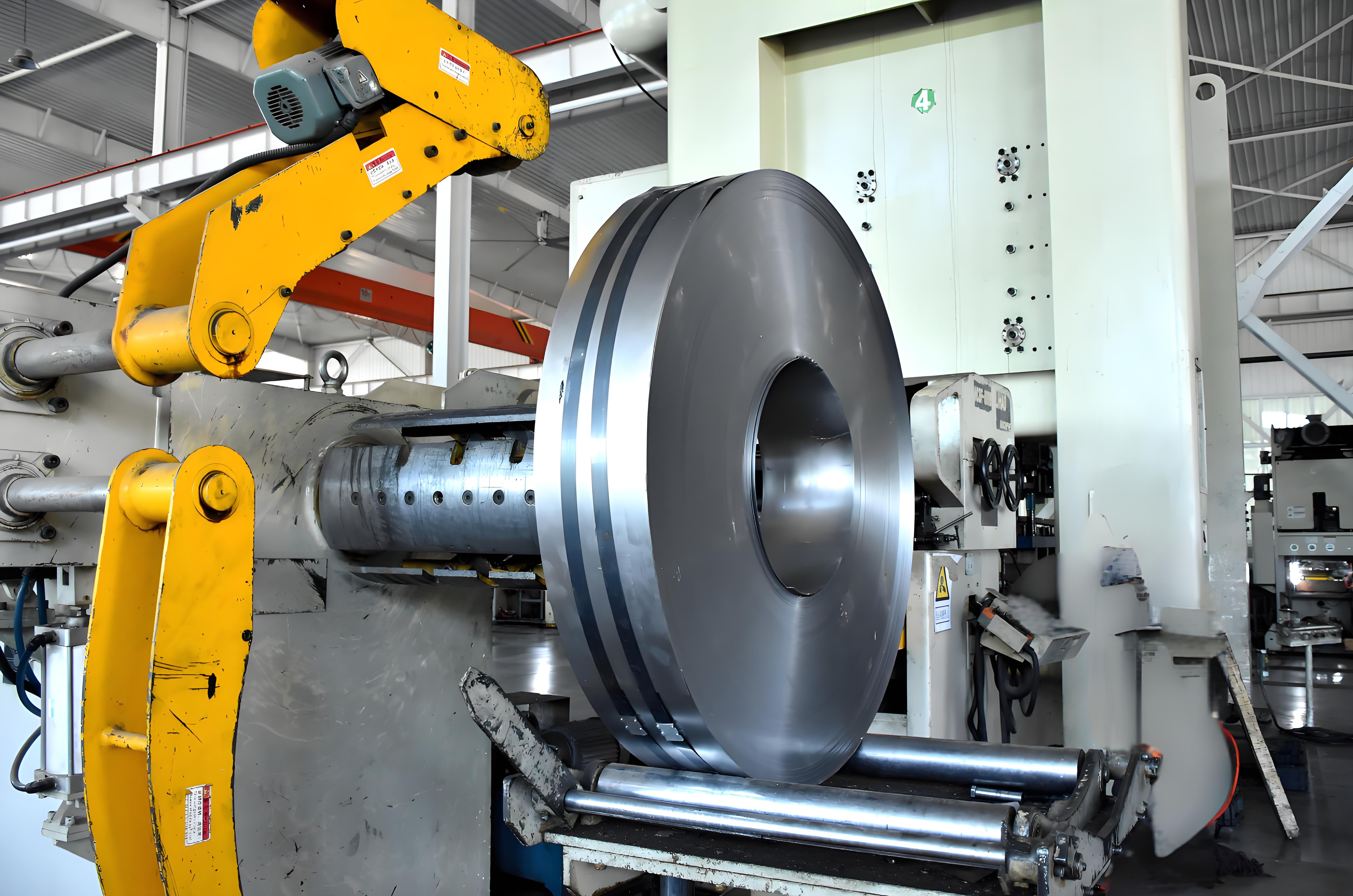

automated stamping press line transforming coils into finished metal parts

Kā notiek loksnes metāla štampēšana — no ruļļa līdz detaļai

Iedomājieties, kā plakans metāla ruļļis sekundēs pārvēršas gatavā stiprinājumā, savienotājā vai vākā. Liekas sarežģīti? Apskatīsim plāksnes metāla stampēšanas process —no izejmateriāla līdz gala detaļai—lai redzētu, kā štampēšanas preses, veidņi un barošanas sistēmas sadarbojas, nodrošinot precizitāti lielos apjomos.

No ruļļa vai loksnes līdz загludinājumiem

Viss sākas ar izejmateriālu: plakanu metālu, parasti piegādātu lielos ruļļos vai sagatavēs. Šie ruļļi tiek atvijami un padoti automatizētās līnijās, kur metāls tiek iztaisnots un eļļots, lai samazinātu berzi veidošanas laikā. Pēc tam materiāls tiek pārvietots uz spiedforma , bieži ar precīziem rullīšiem vai automatizētiem padeves mehānismiem, nodrošinot precīzu pozicionēšanu katram presēšanas ciklam.

Pirms jebkāda veidojuma materiāls parasti tiek sagriezts pārvaldāmās formās, ko sauc par заготовками. Šī zagatavošanas operācija nosaka detaļas kontūru un ir pirmais galvenais solis stampēšanas procesā ražošanā. Mērķis? Maksimizēt materiāla izmantošanu un minimizēt atkritumus, nodrošinot efektīvas ražošanas pamatu.

Iekšpusē Stamping Press

Kad zagatave (vai nepārtraukta strēmele) ir novietota vietā, sākas īstā darbība. metāla štampēšanas presē pielieto milzīgu spēku — tonnās mērītu — izmantojot vienu no vairākiem piedziņas veidiem: mehānisku, hidraulisko, servopiedziņu vai pneimatisko. Katram preses tipam ir savas unikālās priekšrocības:

  • Mehaniskās preses: Ātrs un jaudīgs, ideāls augstas ātruma un liela apjoma darbiem.
  • Hidrauliskie preses: Nodrošina precīzu vadību un ir piemēroti dziļāku vai sarežģītāku detaļu veidošanai.
  • Servopreses: Apvieno ātrumu ar programmējamu kustību, ļaujot advanced kontroli pārvietojumam un uzturēšanās laikam.
  • Pneimatiskās preses: Izmanto gaisa spiedienu vieglākiem štampēšanas uzdevumiem.

Preses tonnāža (spēks), gaita (attālums, kas veikts vienā ciklā) un ātrums tiek pielāgoti detaļas izmēram, materiālam un sarežģītībai. Matricas sprauga — attālums starp punches un matricu — jāiestata rūpīgi, lai iegūtu tīras griezuma malas un vienmērīgas īpašības. Ja sprauga ir pārāk maza, matrica ātri nodilst; ja pārāk liela, detaļām var būt nobirumi vai neprecīzas malas.

Matriču komplekti un instrumentu darbības

Mašīnas sirdī metāla štancēšanas procesu ir speciāli izgatavotas matričas — precīzi rīki, kas griež, liek un formē metālu. Katrs matriču komplekts parasti ietver:

  • Punch: Die daļa, kas ieturējas metālā, veidojot caurumus, formas vai līkumus.
  • Griezējs: Atbilstošā dobuma vai virsmas daļa, kas atbalsta metālu un nosaka pabeigtās formas kontūras.
  • Izmešanas ierīce: Noņem veidoto detaļu no matricas pēc katra cikla.
  • Vadotnes tapas: Nodrošina ideālu savietojumu starp matricu un diegu, uzturot precīzas pieļaujamās novirzes.

Atkarībā no konstrukcijas, veidņi var veikt vienu darbību katrā ciklā (vienkāršas veidnes) vai vairākas darbības secībā (progresīvas vai saliktas veidnes). Piemēram, progresīvas veidnes iestatījumā metāla strēmele pārvietojas cauri vairākām stacijām, katra veicot citu soli — piemēram, perforāciju, liekšanu vai formēšanu — līdz pabeigtā detaļa tiek atdalīta beigās.

Tipiska secība štampēšanas procesā

  1. Materiāla sagatavošana (ruļļa atrotāšana, iztaisnošana, eļļošana)
  2. Izgriešana vai perforācija (detaļas pamatformas vai elementu noteikšana)
  3. Formēšana vai dziļvilksne (liekšana vai telpiskās ģeometrijas veidošana)
  4. Papildu apspiešana vai kalšana (pieļaujamo noviržu sašaurināšana vai smalku detaļu pievienošana)
  5. Deburring un sekundāras operācijas (asas malas noņemšana, pārklājumu uzklāšana vai papildu montāža)
Galvenais: Materiāla pievades precizitāte un precīza matricas izlīdzināšana ir būtiski svarīgas — nelielas novirzes var izraisīt defektus, materiāla izšķiešanu vai dārgas pārtraukuma stundas. Mūsdienu štampēšanas mašīnas bieži izmanto sensorus un automatizāciju, lai uzraudzītu katru ciklu, nodrošinot vienveidību un kvalitāti katrā spiediena kustībā.

Iepazīstoties ar katru posmu plāksnes metāla stampēšanas process , jūs sapratīsiet, kā štampēšanas preses, matricas un pievades sistēmas sadarbojas, lai ātri, atkārtoti un gatavas nākamajam ražošanas posmam radītu augstas kvalitātes metāla detaļas. Tālāk aplūkosim, kā jūsu izvēlētais metāls ietekmē procesu un gala produkta veiktspēju.

Metāla izvēle metāla štampēšanas panākumiem

Kad jūs iztēlojaties štampētu detaļu — varbūt vieglo stiprinājumu, spīdīgu vāciņu vai sarežģītu savienotāju — vai jūs kādreiz esat brīnījies, kāpēc tā izskatās un darbojas tieši tā? Atbilde bieži ir saistīta ar metāla stampēšanas materiālu izvēlēts sākumā. Pareizas sakausējuma izvēle nav tikai tehnisks aspekts; tā ir detaļu kvalitātes, izmaksu un pat dizaina ražošanas vieglumu pamats.

Kā izvēlēties pareizo aljansu

Tātad, kurš ir vislabākais metālu štampēšanai ? Tas atkarīgs no jūsu pielietojuma vajadzībām: izturība, svars, korozijas izturība, vadītspēja un pat izskats. Šeit ir ātra salīdzinoša tabula, kas palīdzēs jums redzēt, kā parastie metāli salīdzinās ar izspiešanas pielietojumiem:

Materiāls Formojamība SPĒKS Korozijas atbalstība Tipizētas izmantošanas
Tērauds (oglekļa/HSLA) Laba Augsts Mērena (var pārklāt) Izstrādājumi, rāmji, strukturālas daļas
Nerūsējošais tērauds Mainās (304: lieliska, 400.sērija: mērena) Augsts Ērti Medicīnas korpusi, pārtikas aprīkojums, pārsegi
Alumīnijs Ērti Mērens Laba Vieglie paneļi, automašīnu apdare, elektronika
Varš/koksnis Ļoti augsts Zems-Mērens Laba Elektriskie savienotāji, dekoratīvas daļas

Formējamība un atgriešanās apsvērumi

Iedomājieties, ka mēģināt izveidot dziļu krūzi vai asu lūzumu — daži metāli to padara vieglu, citi pretojas. Formojamība apraksta, cik labi metālu var liekt, velkot vai stiept, neizraujot. Piemēram, alumīnija štampēšana tiek izvēlēta sarežģītiem formas elementiem pateicoties tā doķilumam, savukārt dažas iezīmogotu tēraudu klases izceļas ar izturību, taču var prasīt lielāku spēku un rūpīgu instrumentu izvietojumu, lai izvairītos no plīsumiem. Nerūsējošā tērauda štampēšana bieži tiek izvēlēta detaļām, kas pakļautas agresīviem vides apstākļiem, tomēr ņemiet vērā, ka augstas izturības klases var radīt lielāku atgriešanos, kas padara precīzus lūzumus sarežģītākus.

  • Tērmoss/HSLA: Labs stipriem stiprinājumiem un rāmjiem; augstāka izturība nozīmē lielāku atgriešanos, bet lieliski nesošajām detaļām.
  • Stainlesa dzelzs: Ļoti piemērots korozijas izturībai; 304 ir augsti formējams, savukārt 400 sērijas vai martensīta tipi var prasīt papildu piesardzību.
  • Alūminija: Ideāls dziļai velkšanai un vieglsvaru vajadzībām; mazāka atgriešanās, bet mīkstākas kvalitātes var ievilkties, ja netiek pareizi apstrādātas.
  • Varš/Misiņš: Izcils sarežģītiem, tieviem vai monētu veida elementiem; nav piemērots smagām slodzēm, bet neaizstājams vadītspējai un precīziem detaļu elementiem.

Virsmas un pēcapstrādes sekas

Jūsu metāla izvēle metāla štampēšanai ietekmē arī virsmas apdari, turpmāko pārklājumu un pat rīku kalpošanas laiku. Piemēram, štampēts aluminija sakausējums dabiski pretojas korozijai, bieži iztiekot bez papildu pārklājuma, savukārt štampētam tēraudam āra lietošanai var būt nepieciešami pārklājumi vai cinks. Nerūsējošā tērauda virsma ir vērtēta pārtikas un medicīnas jomā, taču tā var būt smaga matričām, prasot izturīgus rīkus un regulāru uzturēšanu.

  • Pārbaudes saraksts materiāla atbilstībai operācijai:
    • Nepieciešama dziļa velkšana? Izvēlieties augstu deformējamību nodrošinošas markas (alumīnijs, nerūsējošais tērmoss 304, mīksts varš).
    • Reljefi vai monētu veida elementi? Labākie ir mīkstāki metāli, piemēram, misiņš vai alumīnijs.
    • Augsta nodiluma vai liela apjoma ražošana? Izmantojiet tēraudus ar pārklājumiem vai cietināmiem sakausējumiem, lai pagarinātu matriču kalpošanas laiku.
    • Korozīvi vides apstākļi? Būtisks ir nerūsējošais tērmoss vai pareizi pārklāts tērmoss.
    • Elektriskā vadītspēja? Vadiem un kontaktiem izcili piemēroti vara vai misiņa sakausējumi.

Galvenais, ka materiāls, kuru izvēlaties, ietekmēs ne tikai to, kā jūsu detaļa tiek veidota, bet arī sasniegtos parametrus, instrumentu nodilumu un nepieciešamos pabeigšanas soļus. Ievērojot šos faktorus jau agrīnā stadijā, jūs panāksiet veiksmi savā stampēšanas projektā — ražojot gan alumīnija paneļus elektronikai, gan tērauda stiprinājumus automašīnām, gan arī smalkus vara kontaktus elektriskajām sistēmām.

Galvenais secinājums: Pareizie metāla stampēšanas materiāli līdzsvaro veidojamību, izturību un virsmas apdari, lai atbilstu jūsu pielietojumam — taupot laiku, samazinot izmaksas un nodrošinot, ka jūsu detaļas darbojas paredzētajā veidā.

Tālāk aplūkosim dizaina noteikumus, kas palīdzēs maksimāli izmantot izvēlēto materiālu un izvairīties no dārgām pārstrādēm stampēšanas procesā.

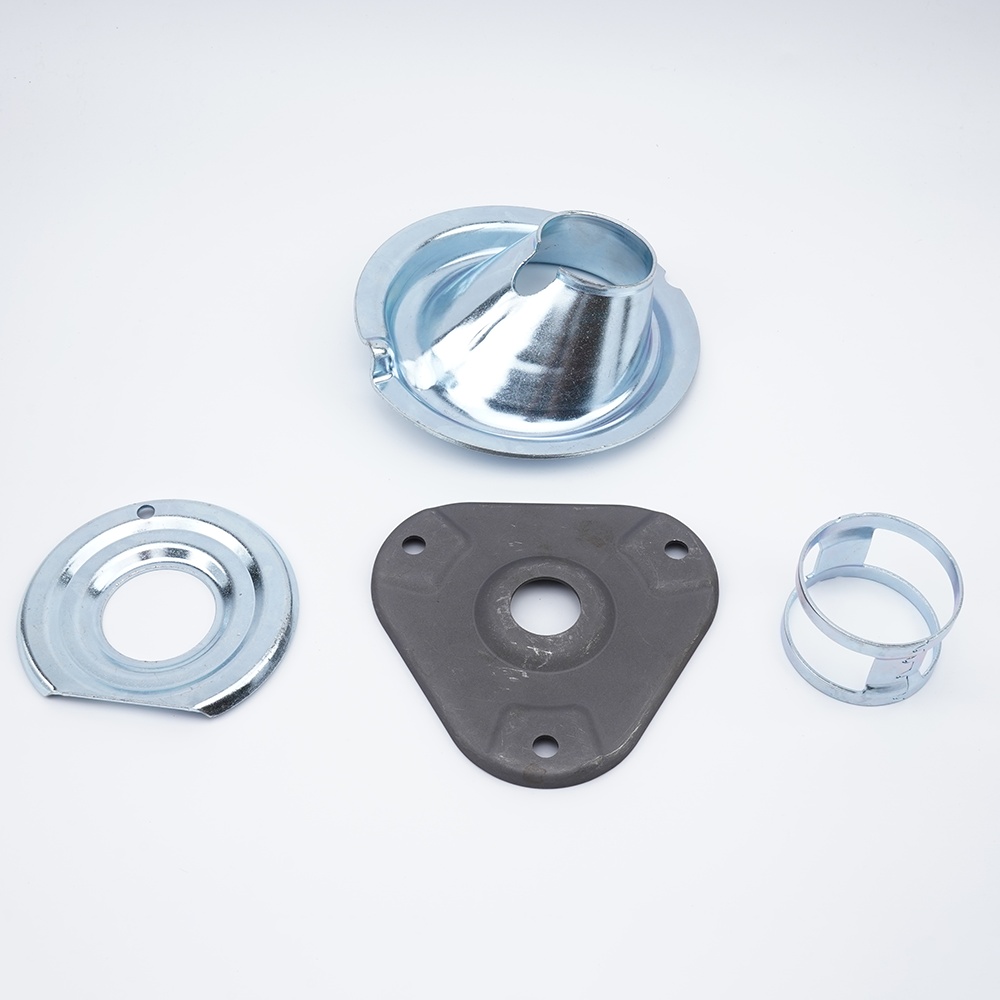

key design features for effective and manufacturable stamped metal parts

Dizains metāla stampēšanai: noteikumi, kas novērš pārstrādi

Vai jūs kādreiz esat pavadījis stundas, strādājot pie spiešanas dizainā tikai lai vēlāk atklātu problēmas — plaisas tuvu liekumiem, deformētas caurumus vai elementus, kurus nevar izveidot vienā operācijā? Tas ir parasts vilšanās avots, taču ar pareizu ražošanas vieglumu ņemšanu vērā projektēšanas stadijā (DFM) pieeju jūs varat ievērojami samazināt pārstrādi, biežu metāllu un dārgas formu maiņas. Apskatīsim galvenos noteikumus un labās prakses principus, kas stāv aiz lēca metāla štampēšanas dizains —lai jūsu detaļas bez problēmām pārietu no CAD uz ražošanas telpu.

Zīmējumu un toleranču apzīmējumi, kas palīdz

Iedomājieties, ka nododat zīmējumu, kurā nav nekādu neatbilstību. Skaidri, nepārprotami zīmējumi ir pamats precīzu štancēšanu . Šeit ir to, ko jums vajadzētu iekļaut:

  • Izmantošana referenču shēmas , kas atspoguļo, kā detaļa tiks fiksēta un mērīta ražošanā — parasti norādot primāro plakanu virsmu, galveno caurumu vai malu.
  • Izmantot ĢDT (Ģeometriskie izmēri un tolerances) simbolus kritiskiem elementiem — piemēram, caurumu atrašanās vietām, plakanumam vai paralēlitātei — lai presēšanas komanda zinātu, kur ir būtiska stingra kontrole, bet kur tā nav nepieciešama.
  • Norādiet pieļaujamās novirzes reālistiski: šauras pieļaujamās novirzes palielina rīkojumu izmaksas un uzturēšanu. Lielākajai daļai elementu atļaujiet visplašāko iespējamo pieļaujamo novirzi, kas joprojām atbilst funkcijai.
  • Atzīmējiet elementus, kuriem nepieciešamas sekundāras operācijas (piemēram, vītņoti caurumi vai īpaši gludas virsmas), lai izvairītos no neskaidrībām piedāvājuma sagatavošanas laikā.
  • Paziņojiet pārklājuma vai pārklājuma biezumu, ja tas ietekmē gala izmērus.

Ja savus zīmējumu norādījumus saskaņosiet ar faktiskajām spiedforma tehnoloģijas iespējām, jūs izvairīsieties no nevajadzīgas atgriešanās un kontrolēsiet izmaksas.

Elementu novietojuma un kompensācijas vadlīnijas

Vai jūs kādreiz brīnījāties, kāpēc caurumi reizēm izspiežas vai plīst tuvu malai? Vai kāpēc veidņu atloki var nolūzt pēc formēšanas? Gudra elementu novietošana ir pamatā izturīgam metāla štampēšanas tehnoloģijas . Šeit ir pierādītas likumsakarības, balstītas uz nozares standartiem un atsauces datiem:

  • Minimālais caurules diametrs: Duktīliem metāliem, piemēram, alumīnijam, caurumu diametrs jābūt vismaz 1,2× materiāla biezumam; cietākiem materiāliem (piemēram, nerūsējošajam tēraudam) izmantojiet 2× biezumu. Maziem caurumiem draud rīkojuma sabrukšana un zema malas kvalitāte.
  • Lodzes platums: Lai nodrošinātu tīru izurbšanu un novērstu pāragru veidņu nodilšanu, tam vajadzētu būt vismaz 1,5 reizes lielākam par materiāla biezumu.
  • Attālums no cauruma līdz brīnai: Urbjumus vai spraugas novietojiet vismaz 2× materiāla biezuma attālumā no tuvākās malas. Maza attāluma gadījumā kalšanas laikā var rasties izbīdījumi vai plaisas.
  • Attālums no urbuma līdz liekšanai: Urbiem ar diametru mazāku par 0,100 collēm, attālumam jābūt vismaz 2× materiāla biezumam plus liekšanas rādiuss no liekšanas līnijas. Lielākiem urbiem nepieciešams 2,5× biezums plus rādiuss.
  • Liekšanas rādiusi: Plastiskiem metāliem izmantojiet liekšanas rādiusu, kas vienāds vai lielāks par materiāla biezumu. Mazāk plastiskiem vai sakalciņiem sakausējumiem (piemēram, 6061-T6 alumīnijam) minimālo liekšanas rādiusu palieliniet līdz vairākkārtējam biezumam, lai novērstu plaisas. (avots) .
  • Liekšanas atbrīvojums: Pievienojiet atbrīvojuma iecirtumus liekšanas un malu krustpunktā — platums vismaz puse no materiāla biezuma —, lai novērstu plīsumus vai sprieguma koncentrāciju.
  • Ilgumi un iegravēti elementi: Ierobežojiet izcilā elementa dziļumu līdz trīskārtējam materiāla biezumam, lai izvairītos no uzplānēšanas vai lūzumiem.
  • Klipi un iecirtumi: Ievērojiet līdzīgus noteikumus kā atverēm un spraugām—ņemiet vērā attālumu un izmēru, lai nodrošinātu stabili veidošanu un vieglu izmešanu.
  • Struktūras virziens: Pēc iespējas izvietojiet lieces perpendikulāri grauda virzienam, lai minimizētu plaisu rašanos, īpaši mazāk plastiskās sakausējumos.

Ievērojot šos ieteikumus, jūs izstrādāsiet elementus, kas veidojas tīri un vienmērīgi—samazinot defektu risku un maksimizējot instrumenta kalpošanas laiku.

Progresīvās pret pārnešanas veidņu dizaina izvēles

Izvēle starp progresīvo un pārnešanas štancēšanu nav tikai par detaļas ģeometriju — tas ir par apjomu, sarežģītību un izmaksām. Šeit ir to, kā katrs pieejas veids ietekmē jūsu dizaina lēmumus:

  • Progresīvās formiņas: Vispiemērotākais liela apjoma ražošanai nelielām līdz vidējām detaļām ar vairākiem elementiem. Katra stacija pievieno jaunu elementu, kamēr strēmele pārvietojas uz priekšu, ļaujot ātru un atkārtotu ražošanu.
  • Pārnešanas matricas: Ideāli piemērots lielākām, sarežģītākām detaļām vai tādām, kurām nepieciešama rotācija, dziļa velve vai unikālas veidošanas darbības. Detaļas tiek pārvietotas starp stacijām ar pārnese sistēmu, kas nodrošina lielāku operāciju elastību (avots) .
  • Apsveriet pārneses veidņu izmantošanu, ja nepieciešama būtiska daļas pagriešana, biezas vai dārgas materiālu izmantošana, vai kad detaļas forma padara progresīvo veidņu iekļaušanu neefektīvu.
  • Abiem veidņu tipiem plānojiet operāciju secību, lai sadalītu formēšanas spriegumus un izvairītos no pārslogas jebkurā atsevišķā stacijā.

Agrīna sadarbība ar jūsu štampētāju palīdzēs izvēlēties pareizo veidņu stratēģiju un izvairīties no negaidītiem pārsteigumiem vēlākajos posmos.

DFM pārbaudes saraksts: no koncepcijas līdz ražošanai

SLĒGUVĒLIS Jautājumi DFM analīzei
Koncepcija
  • Vai visas funkcijas ir savietojamas ar zināmo štampēšanas tehnoloģiju?
  • Vai materiāls un biezums ir piemērots paredzētajiem liekumiem un formām?
  • Vai tolerances ir reālistiskas štampēšanai?
Pirms piedāvājuma
  • Vai cauruļu izmēri, spraugu platumi un elementu attālumi atbilst ieteicamajiem ierobežojumiem?
  • Vai līkumos tiek ņemts vērā materiāla šķiedru virziens?
  • Vai sekundārās operācijas ir skaidri atzīmētas?
Ražošanas priekšvēsture
  • Vai zīmējums ir pārskatīts, lai pārliecinātos par pilnīgu GD&T un datuma struktūru?
  • Vai līkumu atbrīvojumi, izbīdes un ieliktni ir pareizi izmērināti?
  • Vai veidošanas secība ir optimizēta instrumentu kalpošanai un vienveidībai?
Galvenais secinājums: Saskaņojiet savas funkcionālās pieļaujamās novirzes un dizaina elementus ar izvēlētā štampēšanas procesa patiesajām iespējām—pārāk stingras specifikācijas vai sarežģīti elementi var palielināt izmaksas, neieviešot papildu vērtību.

Iestrādājot šos DFM principus savā lēca metāla štampēšanas dizains procesā, jūs atklāsiet mūsdienu metāla štampēšanas tehnoloģiju pilno potenciālu—sasniedzot izturīgas, atkārtoti ražojamas detaļas, vienlaikus minimizējot pārstrādi un kavēšanos. Tālāk aplūkosim, kā pareizas matricu instrumentu izvēles var vēl vairāk vienkāršot jūsu ceļu uz ražošanu.

Iekšā matricas instrumentos, kas padara iespējamu štampēšanu

Kad jūs iztēlojaties plakanu metāla loksni, kas pārvēršas sarežģītā pabeigtā detaļā, īstais burvība notiek iekšpusē metāla štamplēšanas matrica . Bet ko ietver šo būtisko rīku projektēšana, izgatavošana un uzturēšana? Apskatīsim veidņu tipus, materiālus, kas tās darbinās, un uzturēšanas procedūras, kas nodrošina, ka jūsu stampēšanas process notiek laikā un atbilst budžetam.

Veidņu tipi un to lietošanas gadījumi

Vai kadreiz esat brīnījies, kāpēc dažas veidnes ir vienkāršas, bet citas izskatās kā miniatūras rūpnīcas? Atbilde slēpjas veidņu tipa saskaņošanā ar ražošanas vajadzībām. Šeit ir blakus salīdzinājums galvenajiem veidņu tipiem, ko izmanto metāla formēšanas rīki :

Formas tips Pareizākais risinājums Sarežģītība Ražotāja apjoms Pārejas laiks Masstabējamība
Vienstacijas veidnis Vienkāršas formas, zemi apjomi Zema Īsas partijas Ātrs Ierobežotas
Progresīvs matražs Sarežģītas detaļas, vairākas funkcijas Augsts Augsta (masveida ražošana) Lēns (vairāk uzstādīšanas) Ērti
Komplekso forma Detaļas, kurām nepieciešamas iekšējās un ārējās formas vienā gājienā Mērens Vidēji partijas Mērens Dažiem
Pārnešanas veidne Lielas vai dziļi velmētas detaļas, unikālas formas Mēreni augsts Vidēja līdz augsta Ilgstoša (sarežģīta iestatīšana) Laba

Piemēram, pēc pasūtījuma metāla formēšanas matricas bieži tiek izgatavoti kā progresīvie matricas augstas ātruma un liela apjoma darbiem — piemēram, automašīnu savienotāji vai elektroierīču korpusi. Viena stacija matricas ir ideālas prototipēšanai vai nelieliem sērijas ražošanas darbiem, kad visvairāk nozīmē elastība un zemas izmaksas. Pārneses matricas izceļas tad, kad ir nepieciešams pārvietot detaļu starp operācijām, piemēram, veidojot dziļus čaulveida elementus vai lielus stiprinājumus.

Instrumentu tērauda, pārklājumu un instrumenta kalpošanas laiks

Kāpēc daži stālgaļu spiedņi iztur miljoniem ciklu, kamēr citiem bieži nepieciešams remonts? Atbilde slēpjas izmantotajos materiālos un pārklājumos. Lielākā daļa matricu tiek izgatavota no sakausēta instrumentu tērauda, ko izvēlas tā spējas dēļ pretestoties nodilumam, plaisāšanai un deformācijai atkārtotu slodžu ietekmē. It īpaši grūtiem uzdevumiem vai abrazīviem materiāliem tiek izmantoti uzlaboti pārklājumi (piemēram, nitrēšana vai karbīda kārtas), lai vēl vairāk pagarinātu instrumenta kalpošanas laiku un samazinātu berzi.

Bet pat vislabākais metāla štamplēšanas matrica saskaras ar nodilumu. Biežākie izgāšanās veidi ietver:

  • Abrazīvs nodilums: Pakāpenisku materiāla zudumu, kas rodas no atkārtotas saskares ar заготовку.
  • Adhezīvs nodilums: Mikrosavienojumi starp matrici un detaļas virsmu, kas noved pie plīšanas un virsmas raupjuma palielināšanās.
  • Galing: Loksnes metāla pielipšana pie matricas, īpaši mīkstiem vai līmīgiem sakausējumiem.
  • Nolūzumi/plaisas: Spriegums asos stūros vai pārmērīga spiediena rezultātā.

Izmantojot pareizo instrumenta tēraudu un virsmas apstrādi—un izvēloties pareizo die elektriskā eļļa lubrikāciju—var ievērojami samazināt šīs problēmas un nodrošināt jūsu plāksnes metāla formu spiedējs darbotos bez problēmām.

Uzturēšana, rezerves daļas un piegādes laika plānošana

Iedomājieties, ka jūsu ražošanas līnija apstājas dēļ negaidītas matricas bojājuma. Profilaktiska uzturēšana ir būtiska, lai izvairītos no dārgiem pārtraukumiem. Tipiskas procedūras ietver:

  • Regulāru izmeklēšanu, meklējot nodilumu, nolūzumus vai plaisas
  • Matricas virsmu tīrīšanu un atkārtotu eļļošanu
  • Nolietotu dēļu, vadotājpinu vai atsperežu nomaiņa
  • Rezerves iekļautīšanas un kritisku komponentu glabāšana pie rokas
  • Ciklu uzskaitīšana, lai plānotu paredzēto tehnisko apkopi pirms notiek bojājumi

Plānojot tehniskās apkopes pārtraukumus — un to iekļaušanu ražošanas grafikā — palīdz kontrolēt izmaksas par daļu un nodrošina termiņu ievērošanu. Agrīna dizaina fiksācija ir arī ļoti svarīga: dizaina noslēgšana pirms veidņu izgatavošanas uzsākšanas ļauj precīzi kvotēt, efektīvi izgatavot veidņu rīkus un nodrošināt gludāku palaišanu. Kad veidņu izmaksas tiek izkliedētas pa lielāku apjomu (EOQ), pat sarežģītu metāla formēšanas formas būtiski samazinās (avots) .

  • Svarīgi veidņu dizaina faktori, kas ietekmē izmaksas:
    • Staciju skaits (vairāk staciju = lielāka sarežģītība, augstākas izmaksas)
    • Vadpiederumi un izmešanas mehānismi (precīzai daļas kustībai un izmešanai)
    • Kulis (sānu darbības elementiem)
    • Sensori (kvalitātes pārbaudēm veidnē un kļūdu novēršanai)
    • Materiālu izvēle un pārklājumi
Galvenais secinājums: Pareiza matricas veida, materiāla un uzturēšanas plānojuma kombinācija nodrošina uzticamu un izmaksu efektīvu štampēšanu — garantējot, ka jūsu ražošana notiek paredzētajā gaitā un detaļas atbilst specifikācijām.

Ar dziļu izpratni par metāla formēšanas rīki un matricu uzturēšanu, jūs esat gatavi izpētīt, kā procesa plānošana un preses izvēle vēl vairāk ietekmē izmaksas, kvalitāti un piegādi nākamajā jūsu metāla štampēšanas ceļa posmā.

No RFQ līdz preses plānam inženiertehniskai štampēšanai

Kad jums ir uzdevums pārvērst dizainu tūkstošos vai pat miljonos augstas kvalitātes štampētās metāla detaļās, kur jūs sākat? Atbilde slēpjas rūpīgā plānošanā, gudrā aprīkojuma izvēlē un dziļā izpratnē par stamping manufacturing process . Apskatīsim, kā procesu inženieri aizpilda plaisu no piedāvājuma līdz pilnmērīgai ražošanai, nodrošinot, ka katrs gabals atbilst specifikācijām, katrs cikls darbojas efektīvi, un katrs izaicinājums tiek paredzēts jau pirms tiek ielādēts pirmais loks.

Preses un padeves izvēles kritēriji

Iedomājieties, ka esat tikko saņēmis jaunu RFQ sarežģītam stiprinājumam. Pirms jebkāda metāla pārvietošanas inženieri novērtē vairākus svarīgus faktorus, lai izvēlētos pareizo metāla stampēšanas iekārtas :

  • Materiāla tips un biezums: Biezāki vai cietāki metāli prasa augstāku preses tonnāžu un izturīgas matričas. Mīkstāki vai plānāki metāli var darboties uz vieglāku presi, taču tiem var būt nepieciešama maigāka apstrāde, lai izvairītos no skrāpējumiem vai izkropļojumiem.
  • Detaļas izmērs un sarežģītība: Lielākas vai sarežģītākas detaļas varētu prasīt lielāku rūpniecisko stampēšanas presi un specializētas padeves sistēmas.
  • Gadskārtējais un partijas apjoms: Augsta apjoma uzdevumi bieži attaisno ieguldījumus automatizētās ruļļu padeves iekārtās un modernās lēja metāla štampēšanas aprīkojumā lai maksimāli palielinātu caurplūdumu un vienveidību.
  • Nepieciešamās funkcijas: Dziļas ievilcēs, cieši liekumi vai vairāki izdurto caurumu var noteikt spiedpārvietojuma garumu un mirstības sarežģītību.

Arī pareizas preses padeves sistēmas izvēle ir svarīga. Iespējas ietver gaisa, rullīšu, servopiedziņas, zobratu un skrūvspīles padeves ierīces — katra piemērota dažādiem materiālu veidiem, biezumiem un ražošanas ātrumiem. Piemēram, rullīšu padeves ierīces ir ideālas augsta ātruma darbībai, savukārt servopiedziņas tiek izvēlētas bieziem vai mainīgiem materiāliem, kuriem nepieciešamas biežas maiņas. Mērķis vienmēr ir saskaņot metāla štampēšanas mašīnu ar uzdevumu, lai panāktu optimālu produktivitāti un detaļu kvalitāti.

Operāciju secība pa stacijām

Kad izvēlēts piemērots metāla stampēšanas spiedēja inženieri plāno soļus, kas nepieciešami, lai pārveidotu neapstrādātu materiālu par gatavām detaļām. Tas ietver:

  • Lēmuma pieņemšanu starp ruļļveida progresīvajiem veidņiem (liela apjoma, vairāku posmu detaļām) vai заготовку barotiem vienvietējiem veidņiem (prototipiem vai īsiem sērijas ražojumiem).
  • Katra veidošanas, urbšanas vai liekšanas operācija tiek precīzi noteikta konkrētām matriču stacijām — minimizējot rīku nodilumu un balansējot spēkus, lai novērstu detaļu deformāciju.
  • Iekļaujot smērēšanas un dzesēšanas posmus, lai samazinātu berzi, pagarinātu rīku kalpošanas laiku un uzturētu detaļu kvalitāti.
  • Projektējot metāllūžņu izvadīšanas ceļus un optimizējot materiāla izmantošanu, lai samazinātu atkritumus un zemākas izmaksas.

Automatizācija šeit ir ļoti svarīga: ruļļu padeves ierīces, automātiska detaļu izmešana un matričās integrēti sensori visi palīdz uzturēt nepārtrauktu ražošanu, samazināt manuālo apstrādi un agrīnā stadijā noteikt kļūdas.

Procesa kontrole un izmešana

Kas nodrošina augstas ātrdarbības stampēšanas līnijas darbību ar minimāliem atgriezumiem un pārtraukumiem? Atbilde ir reāllaika uzraudzība, efektīva kļūdu novēršana un gudras izmešanas sistēmas. Šeit ir, kā inženieri nodrošina, ka katrs izstrādājums atbilst prasībām:

  • Izmantojot sensorus, lai noteiktu nepareizu padevi, divu lokšņu padevi vai detaļu aizķeršanos, pirms tās izraisa rīku bojājumus vai defektus.
  • Izmantojot spēka un pozīcijas uzraudzību, lai noteiktu atšķirības presēšanas ciklos, kas var norādīt uz rīka nodilumu vai materiāla nevienmērību.
  • Izstrādājot izmešanas sistēmas — piemēram, gaisa pūtējus, noņēmējus vai mehāniskus stumējus —, lai daļas tīri izmestu un novērstu to uzkrāšanos.
  • Ieviešot skrapstarpas vai transportierus, lai darba vieta paliktu tīra un droša.

Šie pasākumi ne tikai aizsargā dārgus production metal stamping rīkus, bet arī palielina vispārējo efektivitāti un daļu kvalitāti.

Darbplūsma: No RFQ līdz pirmā parauga apstiprināšanai

  1. RFQ datu pārskats: Inženieri analizē zīmējumus, specifikācijas, gadskārtējo apjomu un kritiskās īpašības.
  2. Preses un veidņu izvēle: Saskaņo daļu prasības ar pieejamajām metāla stampēšanas iekārtas un veidņu izgatavošana.
  3. Procesa plānošana: Noteikt operāciju secību, izvēlēties padeves sistēmas un izstrādāt veidņu vadības sistēmu.
  4. Prototipa vai testa ražošana: Izgatavot un pārbaudīt veidnes, pielāgot procesa parametrus un apstiprināt detaļas realizējamību.
  5. Kvalitātes verifikācija: Pārbaudīt pirmās parauga detaļas pret visām specifikācijām un tolerancēm.
  6. Ražošanas palaišana: Palielināt ražošanas ātrumu līdz maksimālam production metal stamping ar nepārtrauktu uzraudzību un apkopi.

RFQ ieejas datu pārbaudes saraksts, lai nodrošinātu gludu sākumu

  • Materiāla specifikācija (tips, klase un biezuma diapazons)
  • Aproximālie gada un partijas apjomi
  • Kvalitātei kritiskas īpašības un tolerances
  • Gatavā izstrādājuma izmēri un zīmējuma revīzija
  • Virsmas apdarē vai pārklājumu prasības
  • Iepakojuma un piegādes preferences
  • Īpašas prasības (piemēram, trasiējamība, sertifikāti)
Galvenais: Ieguldot laiku sākotnējā procesa plānošanā, aprīkojuma izvēlē un līnijas kontroles nodrošināšanā, jūs veidojat pamatu stabili augstas kvalitātes ražošanai — padarot savu štampēšanas ražošanas procesu gan uzticamu, gan izmaksu efektīvu.

Kad preses plāns ir sagatavots, nākamais solis ir nodrošināt, ka katrs izstrādājums atbilst specifikācijām — tāpēc aplūkosim, kā kvalitātes tolerances un pārbaudes nodrošina precizitāti jūsu štampētajiem izstrādājumiem.

inspection of stamped metal parts to ensure quality and precision

Kvalitātes tolerances un pārbaudes štampētiem izstrādājumiem

Kad saņemat plākšņu metāla partiju, kā varat būt pārliecināti, ka katrs gabals derēs, funkcionēs un kalpos tā, kā paredzēts? Šeit svarīga ir kvalitatīva štampēšana, precīzas pieļaujamās novirzes un rūpīga pārbaude. Apskatīsim, kas nepieciešams, lai nodrošinātu, ka katrs štampēto detaļu ražojums atbilst jūsu prasībām — bez dārgiem pārsteigumiem nākotnē.

Sasniedzamie precizitātes faktori

Iedomājieties, ka ražojat tūkstošiem metāla formēšanas daļas — katru ar sarežģītiem liekumiem, caurumiem un formām. Cik tuvu varat nonākt līdz rasējuma izmēriem? Atbilde ir atkarīga no vairākiem faktoriem:

  • Procesa veids: Operācijas, piemēram, izgriešana un perforācija, parasti nodrošina ciešākas pieļaujamās novirzes salīdzinājumā ar dziļo veltnēšanu vai sarežģītu formēšanu.
  • Materiāla īpašības: Mīkstāki vai plānāki metāli ļauj iegūt smalkākas detaļas, savukārt cietāki vai biezāki materiāli var prasīt lielākas pieļaujamās novirzes, lai novērstu plaisāšanu vai pārmērīgu instrumentu nodilumu.
  • Instrumentu stāvoklis: Asi, labi uzturēti matrici ražo konsektes apstrādātām metāla detaļām nekā nodiluši rīki.
  • Preses precizitāte un iestatījumi: Mūsdienu štampēšanas preses ar precīzu izvietojumu un padeves kontroli palīdz nodrošināt atkārtojamību visā ražošanas ciklā.

Dizaineriem un inženieriem ir jāievēro līdzsvars starp precizitātes vajadzību un to, kas ir praktiski realizējams ražošanā. Pārāk stingri pieļaujamie novirzi var palielināt izmaksas un atkritumu daudzumu, savukārt reālistiski, funkcionalitātei balstīti specifikācijas palīdz projektam virzīties pareizajā gultnē.

Pirmā izstrādājuma un PPAP pamatprasības

Vai kādreiz esat brīnījies, kā tiek pārbaudīta kvalitāte pirms pilnas ražošanas uzsākšanas? Atbilde slēpjas strukturētos apstiprināšanas procesos, piemēram, pirmā izstrādājuma pārbaudē (FAI) un Ražošanas sastāvdaļu apstiprināšanas procesā (PPAP). Šie soļi nodrošina, ka Jūsu iespiešanas detaļas atbilst visām prasībām pirms masveida ražošanas uzsākšanas:

  • Pirmās partijas inspekcija (FAI): Detalizēta pirmo no veidņa izgatavoto detaļu pārbaude, mērot katru kritisko izmēru un īpašību salīdzinājumā ar rasējumu.
  • PPAP: Detalizēts dokumentēšanas un testēšanas process — bieži lietots automašīnu un aviācijas rūpniecībā —, kas apliecina visu ražošanas sistēmu, sākot ar izejmateriālu izsekojamību līdz procesa spējai un pastāvīgiem kontroles plāniem.

Šie soļi ātri atklāj problēmas, novēršot neatbilstības apspiestas metāla montāžas iekļūt jūsu ražošanas līnijā vai nonākt pie klienta.

Procesa kontroles pārbaudes un galīgā verifikācija

Kvalitātes nodrošināšana nav vienreizēja darbība — tā ir nepārtraukta procesa daļa. Šeit ir, kā ražotāji nodrošina, ka katrs atstumtais plāksnējmetāls ir pareizā virzienā:

  • Izmēru pārbaudes: Izmantojot šķēres, mikrometrus vai koordinātu mērīšanas mašīnas (CMM), lai pārbaudītu garumu, platumu, caurumu izmēru un atrašanās vietu.
  • Vizuālā inspekcija: Meklējot virsmas defektus, svītras, iedobes vai trūkstošas detaļas.
  • Uzbriedumu un malu novērtējums: Nodrošinot, ka malas ir brīvas no asiem uzbriedumiem vai deformācijām, kas varētu ietekmēt piestiprināšanu vai drošību.
  • Plakstuma un formas pārbaudes: Pārliecinās, ka detaļa pieguļ plakanā virsmā un ka liekumi vai formas atbilst norādītajiem leņķiem un rādiusiem.
  • Virsmas apdarē un pārklājuma verifikācija: Pārbauda vienmērīgu pārklājumu, krāsu vai aizsargpārklājumus, kā noteikts.

Uzlabotas tehnoloģijas, piemēram, optiskas redzes sistēmas vai 3D skenēšana, nodrošina ātru, bezkontakta mērīšanu sarežģītām ģeometrijām — īpaši noderīga lielapjomu vai augstas precizitātes ražošanā metāla formēšanas daļas . Funkcionālie kalibri ļauj veikt ātras „iet/caur“ pārbaudes tieši ražošanas telpā, nodrošinot, ka detaļas savienojas tā, kā paredzēts.

Stampošanas detaļu pārbaudes saraksts
  • Kritiskie izmēri (garums, platums, caurules izmērs un atrašanās vieta)
  • Skaidru augstums un malu kvalitāte
  • Plakstuma un formas precizitāte
  • Virsmas apdare (svītras, iedobes, vienmērīgums)
  • Pārklājuma vai pārklājuma biezums
  • Sakabe (iekārtai nepieciešams)
Galvenais: Konsekventas spirāļu īpašības un labi uzturēts instrumentārijs ir atkārtojamas kvalitātes pamatā. Kad jūs kontrolējat savus materiālus un rīkus, jūs kontrolējat arī rezultātus.

Paraugu ņemšanas plāni un kontroles plāna paplašināšana

Cik bieži jums vajadzētu pārbaudīt savu apstrādātām metāla detaļām ? Paraugu ņemšanas plāni tiek noteikti, balstoties uz ražošanas apjomu, detaļas nozīmīgumu un nozares standartiem. Jaunām palaišanām, sarežģītiem formas veidiem vai drošībai kritiskām detaļām parasti tiek veiktas biežākas pārbaudes. Tā kā ražošana stabilizējas, statistikas paraugu ņemšana nodrošina turpmāku kvalitāti bez pārmērīgiem pārbaudes izdevumiem.

Neaizmirstiet: sekundārās operācijas, piemēram, vītņošana, metināšana vai montāža, ievieš jaunus mainīgos lielumus. Katram soļam jābūt savām inspekcijas kritēriju prasībām, paplašinot vispārējo kontroles plānu, lai aptvertu katru pazīmi, kas ir svarīga jūsu pielietojumam.

Iekļaujot efektīvas inspekcijas metodes un reālistiskas tolerances, jūs nodrošināsiet savu atstumtais plāksnējmetāls detaļas nodrošina uzticamību, piegriezumu un pabeigumu, kādu jūsu klienti sagaida. Tālāk aplūkosim, kā šie kvalitātes aspekti tieši saistīti ar izmaksām, un to, ko jums vajadzētu zināt, pirms sūtat nākamo RFQ.

Stempēšanas izmaksas un pircēja RFQ pārbaudes saraksts

Vai jūs kādreiz esat brīnījies, kāpēc divām acīmredzami līdzīgām stempētām detaļām var būt ļoti atšķirīgas cenas? Vai kāpēc liela apjoma metāla stempēšana ir daudz izdevīgāka nekā maza sērija? Atbilde slēpjas izpratnē par patiesajiem izmaksu faktoriem katram stempētajam komponentam. Vai nu jūs esat konstruktors vai iepirkumu speciālists, zināšanas par to, kas patiešām ietekmē izmaksas, palīdzēs jums optimizēt dizainus, veikt gudrākas sarunas un izvairīties no negaidītībām nākotnē. Aplūkosim stempēšanas un presēšanas izmaksu pamatus — sākot no sākotnējās rīkojuma izgatavošanas līdz pēdējai detaļai no rindas.

Vienreizējās rīkojuma izmaksas pret detaļas izmaksām

Iedomājieties, ka jūs sākat jauna produkta ražošanu. Pirmā lielā izmaksa, ar kuru saskarsities, ir instrumentu izstrāde — speciālie matrici, kas nepieciešami jūsu detaļas formas ražošanai. Instrumentu izstrāde var prasīt ievērojamas investīcijas, taču tā ir vienreizēja izmaksu poste, kura tiek sadalīta visā ražošanas apjomā. Metāla štampēšanai lielos apjomos šīs sākotnējās izmaksas ātri attaisnojas, jo izmaksas par vienu detaļu samazinās ar katru papildus izgatavoto gabalu. Savukārt zemiem ražošanas apjomiem vai prototipiem instrumentu izstrādes izmaksas var dominēt kopējās izmaksās par detaļu, padarot alternatīvas tehnoloģijas pievilcīgākas ļoti maziem sērijas apjomiem.

Materiāla izmantošana un izkārtojuma stratēģija

Materiāls bieži vien ir lielākās regulārās izmaksas loksnes metāla stempēšanā. Metāla veids, biezums un klase ietekmē cenu, taču tikpat lielu ietekmi ir arī to, cik efektīvi to izmanto. Gudra daļu izkārtošana—daļas cieši novieto loksnei vai ruļļa laukumā—minimizē atgriezumus un maksimizē iznākumu. Sarežģītas formas vai neefektīvs izkārtojums var izraisīt lielāku atkritumu daudzumu, kas palielina izmaksas par katru detaļu. Ražošanas stempēšanai pat neliels iznākuma uzlabojums lielā sērijā var ietaupīt tūkstošus.

Uzstādīšana, pārslēgšanās un apjoma rentabilitāte

Katra reiz, kad izstiepšanas presi tiek iestatīta jaunam uzdevumam, rodas darbaspēka un mašīnu izmaksas — tīrīšana, veidņu ielāde, padeves regulēšana un pirmā izstrādājuma pārbaudes. Pielāgotām metāla izstiepšanas pakalpojumu izmaksām šīs iekārtu izmaksas tiek sadalītas pa visu pasūtījumu. Tāpēc liela apjoma metāla izstiepšanai ir zemākas izmaksas uz vienu daļu: fiksētās iekārtu izmaksas tiek izklājtas pa tūkstošiem vai miljoniem daļu. Savukārt biežas pārbūves vai mazi sērijas ražojumi nozīmē augstākas izmaksas par gabalu. Apjoms, pie kura izstiepšana kļūst par ekonomiski izdevīgāko izvēli — bezzaudējumu punkts — ir atkarīgs no daļas sarežģītības, veidņu izmaksām un paredzētām gada izmantošanas normām.

Izmaksu faktors Ietekme uz veidņu izmaksām Ietekme uz izmaksām par daļu Optimizācijas padoms
Instrumentu sarežģītība Augsta (vairāk funkciju/staciju = augstākas izmaksas) Zemāka, palielinoties apjomam Vienkāršojiet daļas dizainu un minimizējiet unikālas funkcijas
Materiāla tips/klase Zema Tieša ietekme (dārgāki metāli maksā vairāk) Izvēlieties lētāko materiālu, kas atbilst prasībām
Materiāla iznākums/izkārtojums Nav Augsts, ja atgriezumi ir pārmērīgi Strādāt ar piegādātāju, lai optimizētu detaļu izkārtojumu
Uzstādīšana un pārveide Zema Ievērojams maziem partijām Pasūtīt lielākas partijas vai apvienot detaļu numurus
Sekundāro darbības Var prasīt papildu instrumentus Pievieno darbaspēka izmaksas un laiku uz katru detaļu Iekļaut funkcijas stampēšanā, ja iespējams
Tolerances un virsmas apdarinājums Augsts precīziem specifikācijas parametriem Augstākas pārbaudes un bēguma izmaksas Norādiet tikai to, kas funkcionali nepieciešams

Iepirkumu pieprasījuma pārbaudes saraksts loksnes metāla štancējumiem

Esi gatavs nākamajam projektam pieprasīt cenu? Šeit ir praktisks pārbaudes saraksts, lai nodrošinātu precīzas un salīdzināmas cenas no piegādātājiem. Kopējiet un pielāgojiet šo sarakstu savam nākamajam iepirkumu pieprasījumam:

  • Pilns detaļas zīmējums ar versiju kontroli
  • Materiāla specifikācija (tips, klase, biezums)
  • Aproximālie gada un partijas apjomi
  • Kritiskās pieļaujamās novirzes un elementu prioritātes
  • Virsmas apdarē vai pārklājumu prasības
  • Iepakošanas, marķēšanas un piegādes vēlmes
  • Nepieciešamais PPAP vai kvalitātes dokumentācijas līmenis
  • Plānotie piegādes datumi un piegādes termiņa sagaidāmās vērtības
  • Kādas īpašas sertifikācijas vai atbilstības prasības
Atgādinājums: Ilgstoša sadarbība ar jūsu štampēšanas un presēšanas partneri projektēšanas fāzē (DFM pārskats) var ievērojami samazināt gan veidņu, gan detaļu izmaksas — palīdzot izvairīties no dārgām izmaiņām vai kavējumiem vēlāk.

Izprotot šos izmaksu faktorus un sagatavojot rūpīgu RFQ, jūs nodrošināsiet gludāku iepirkšanas procesu, konkurētspējīgākas cenas un veiksmīgu metāla štampēšanas ražošanu. Tālāk mēs palīdzēsim jums salīdzināt štampēšanu ar citām ražošanas metodēm — lai jūs varētu izdarīt labāko izvēli savas projekta vajadzībām.

comparison of stamping forging and machining for automotive metal parts

Kad izmantot štampēšanu, salīdzinot ar kausēšanu vai apstrādi ar griešanu automašīnu daļām

Izvēloties pareizo ražošanas procesu savam nākamajam automašīnu projektam, var justies pārsteidzoši. Vai jums vajadzētu izmantot štampēšanu, kausēšanu vai apstrādi? Atbilde ir atkarīga no jūsu prioritātēm — vai tās ir izturība, ģeometrijas sarežģītība, apjoms vai laiks līdz tirgum. Apskatīsim galvenos atšķirības, īpašu uzmanību pievēršot automašīnu metāla štampēšanai un tās alternatīvām, lai jūs varētu pieņemt informētu un izmaksu ziņā efektīvu lēmumu.

Kad štampēšana ir visefektīvākā

Iedomājieties, ka jums nepieciešami tūkstoši — vai pat miljoni — stiprinājumi, pārsegi vai apmales tērauda detaļas spīd, kad jums ir nepieciešams: automotive metal stamping process štampēšana ir ārkārtīgi ātra un atkārtojama, tāpēc ir ideāla lielražošanai.

  • Lielapjoma ražošana: Sarežģītas, bet plakanas vai seklas detaļas:
  • Sarežģītas formas, caurules un liekumi tiek viegli sasniegti — piemēram, durvju paneļi, montāžas karabi vai Vieglās lietošanas pielietojumiem. apmales alumīnija detaļas pēc tam, kad veidņu izgatavošana ir pabeigta, viena izstrādājuma izmaksas masveida ražošanā strauji samazinās.
  • Izmaksu efektivitāte: Pēc tam, kad veidņu izgatavošana ir pabeigta, viena izstrādājuma izmaksas masveida ražošanā strauji samazinās.
  • Stabila kvalitāte: Šauras pieļaujamās novirzes un uzticama atkārtojamība ir raksturīgas rūpnieciskai metāla štampēšanai.

Tomēr štampēšanai ir savas robežas. Detaļas ar dziļu ievilkšanu, bieziem sadaļām vai tām, kurām nepieciešama maksimāla mehāniskā izturība, var pārsniegt procesa iespējas, prasot pārmērīgas sekundāras operācijas vai izraisot agrīnu bojājumu ekspluatācijas laikā.

Kad kausēšana nodrošina augstāku izturību

Vai jūs kādreiz esat brīnījies, kāpēc svarīgas nestspējīgas detaļas — piemēram, dzinēja vārpstas vai suspensijas rokturi — bieži tiek kausētas, nevis štampētas? Kausēšanā metālu formē ar spiediena spēku, sakārtoto graudu struktūru un iekšējo dobumu novēršanu. Tas rezultātā dod:

  • Izcilu izturību un izturību pret nogurumu: Kausētas detaļas ir ideālas lielas slodzes, drošības kritiskās automašīnu lietojumprogrammās.
  • Pārāka triecienu izturība: Šis process ražo komponentus, kas daudz labāk iztur atkārtotas triecieniekraušanas un vibrāciju salīdzinājumā ar štampētām vai pat apstrādātām detaļām.
  • Vislabāk piemērots bieziem, sarežģītiem ģeometriskiem izmēriem: Ja jūsu detaļas šķērsgriezums ir biezs vai ģeometrija nav viegli veidojama no loksnes, tad visbiežāk piemērotākais ir kausēšana.

Protams, kausēšanai ir augstākas rīku izmaksas un ilgāks piegādes laiks, taču misijas kritiskai izturībai tas bieži vien ir vienīgais reālais risinājums. Automobiļu projektos, kuros tiek prasīta IATF 16949 sertificēta kvalitāte un ātra pāreja no prototipa uz masveida ražošanu, apsveriet pieredzējuša partnera kā Shao-Yi Automotive Forging Parts iespējas. Viņu galveniskais risinājums, iekšējā matricu dizains un globālā loģistikas atbalsts padara to par uzticamu resursu vairāk nekā 30 automašīnu zīmēm visā pasaulē.

Kad apstrāde ar griešanu ir piemērotāka

Dažreiz ne dimensija, ne kausēšana nav atbilde — jo īpaši tad, ja nepieciešams:

  • Neliels sērijas apjoms vai prototipu ražošana: Apstrādei ar griešanu nav nepieciešami speciāli rīki, tāpēc tā ir ideāla nelieliem partijām vai dizaina validācijai.
  • Ļoti sarežģītas vai precīzas ģeometrijas: Vairāku asu CNC apstrāde ar griešanu var radīt sarežģītas formas, ciešas tolerances un elementus, kurus bez papildu operācijām nevar sasniegt ar dimensiju vai kausēšanu.
  • Grūti apstrādājami materiāli: Dažus sakausējumus ir vieglāk griezt nekā veidot vai spiest.

Kompromiss? Apmeklēšana parasti ir lēnāka un dārgāka vienībā lielos daudzumos, taču neatvēršama elastīgumā un precizitātē pareizā kontekstā.

Salīdzinājuma tabula: Stamping vs. Forging vs. Machining

Kritēriji Sitas Formēšana Dzeloņošana
Mehāniskie īpašumi Labi (pietiekami vairumam korpusa/šasijas daļām) Izcili (labākais augsta slodzes, drošībai kritiskām daļām) Labi (atkarīgs no materiāla, izotropisks)
Ģeometriskā sarežģītība Augsts 2,5D formām, ierobežots bieziem/dziļiem Mērens (vislabāk piemērots izturīgām, biezām sekcijām) Ļoti augsts (iespējamas 3D, iekšējās iezīmes)
Izmantošanas laiks Vidējs (nedēļas sagatavēm) Ilgais (pielāgotas sagataves, termoapstrāde) Īss (minimāls prototipiem)
Masstabējamība Izcils (ideāls masu ražošanai) Labs (labākais lielos apjomos) Vājš (lēns, piemērots zemiem apjomiem)
Virsmas apstrāde Labs (var būt nepieciešama nostrādāšana, pārklājums) Apmierinošs (burtiski pēc kausēšanas nepieciešams apstrādāt ar mašīnām) Izcils (iespējams sasniegt ļoti gludas virsmas)
Izmaksas par vienību lielos apjomos Zemākais (pēc rīku ieguldījuma) Mērens līdz augsts (riki, materiālu atkritumi) Augstākais (darbietilpīgs un ilgstošs cikls)
Galvenais secinājums: Lielām sērijām un sarežģītiem, bet plāniem automašīnu komponentiem štampēšana ir grūti pārspējama. Tad, kad būtiska ir izturība, triecienuizturība vai biezas šķērsgriezuma daļas, kalandēšana ir skaidra uzvarētāja. Apstrāde ar griešanu aizpilda plaisas prototipiem, precīziem elementiem vai sarežģītām ģeometrijām. Labākie rezultāti tiek panākti, ja procesu pielāgo konkrēta projekta patiesajām prasībām.

Tālāk mēs jums parādīsim iepirkšanas soļus un uzticamus resursus, kas palīdzēs pārvērst jūsu štampētos vai kaltos komponentus realitātē — vienlaikus ievērojot termiņus un kvalitātes standartus.

Nākamie soļi iepirkšanā un uzticami resursi metāla štampēšanas projektiem

Gatavs īstenot savu ideju par izspiedēm, bet nezināt, ar ko sākt? Vai nu meklējat liela apjoma ražošanu, vai pielāgotu metāla štampēšanas risinājumu, pareizs piegādātāju izvēles pieeja var izšķirt starp gludu palaišanu un dārgiem kavējumiem. Apskatīsim praktisku ceļvedi un izcelīsim būtiskos resursus, kas palīdzēs atrast labākos metāla štampēšanas uzņēmumus jūsu vajadzībām.

Piegādātāju saraksts un kontaktuzņemšanas plāns

Iedomājieties, ka esat pabeidzis dizainu un steidzami gribat saņemt piedāvājumus. Ar ko sākt? Sāciet ar uzticamu metāla štampēšanas ražotāju izvēli, kas atbilst jūsu detaļas tehniskajām prasībām, apjomam un atrašanās vietas vēlmēm. ņemiet vērā šos soļus:

  1. Noteikt savas vajadzības: Precizējiet detaļas ģeometriju, materiālu (piemēram, izspiestu tēraudu vai alumīniju), gadskārtējo apjomu un kvalitātes sagaidāmības.
  2. Izpētiet potenciālos partnerus: Meklējiet metāla štampēšanas uzņēmumu ar pierādītu pieredzi jūsu nozarē, attiecīgajām sertifikācijām un spēju tikt galā ar jūsu projekta apjomu un sarežģītību. Izmantojiet piegādātāju interviju pārbaudes sarakstus vai rīkus no nozares vadlīnijām, lai novērtētu to spējas.
  3. Pieprasiet un salīdziniet piedāvājumus: Sīki izstrādātus RFQ nosūtiet izvēlētai pielāgotas metāla štampēšanas piegādātāju grupai — ideāli trīs vai vairāk, lai nodrošinātu līdzsvarotu salīdzinājumu. Novērtējiet ne tikai cenu, bet arī piegādes termiņus, papildu pakalpojumus un atrašanās vietas ietekmi uz loģistiku (atsauce) .
  4. Novērtējiet atbilstību un reaģēšanas ātrumu: Jautājiet par viņu pieredzi līdzīgu detaļu ražošanā, sekundārās operācijās un dizaina atbalstu. Spēcīgs metāla štamperis būs proaktīvs prasījumu precizēšanā un optimizācijas ieteikšanā.

DFM un riska pārskats pirms veidņu izgatavošanas

Pirms pievienojat piegādātāju vai uzsākat sagatņu izstrādi, sadarbojieties, lai veiktu ražošanas piemērotības (DFM) pārskatu. Šis solis atklāj potenciālas problēmas — piemēram, šauras tolerances, sarežģītas detaļas vai neskaidras specifikācijas — pirms tās kļūst par dārgām problēmām. Vadošie pielāgotu metāla štampēšanas partneri jums palīdzēs:

  • Pārbaudīt, vai jūsu dizains atbilst štampēšanas procesa iespējām
  • Identificēt iespējas vienkāršot detaļas vai samazināt materiāla zudumus
  • Precizēt kvalitātes un pārbaudes prasības
  • Plānot papildu operācijas vai pabeigšanas posmus

Laicīga DFM sadarbība ir būtiska, lai samazinātu risku un nodrošinātu gludu pāreju no dizaina uz ražošanu.

Pilota ražošana un pāreja uz lielapjomu ražošanu

Kad veidņi ir gatavi, pirmā ražošanas sērija palīdz apstiprināt, ka detaļas atbilst visiem prasījumiem reālos apstākļos. Šis ir jūsu iespējas novērst pēdējās minūtes problēmas un precizēt procesu pirms pilnmērīgas ražošanas uzsākšanas. Pēc veiksmīgas validācijas varat droši palielināt ražošanas apjomus līdz vēlamajam līmenim, zinot, ka jūsu metāla štampēšanas ražotājs ir gatavs nodrošināt stabili augstu kvalitāti.

Piedāvājuma pieprasījuma dokumentu pārbaudes saraksts

Lai vienkāršotu piedāvājumu sagatavošanu un izvairītos no nepareizas sapratnes, savā piedāvājuma pieprasījuma komplektā iekļaujiet šos dokumentus:

  • Pilna detaļas zīmējuma versija (ar revīziju un tolerancēm)
  • Materiāla specifikācija un biezums
  • Gada un partijas apjomu prognozes
  • Būtiskās īpašības un pārbaudes prasības
  • Virsmas apdarinājuma vai pārklājuma vajadzības
  • Iepakošanas un piegādes preferences
  • Nepieciešamās sertifikācijas (piemēram, IATF 16949, ja automaģistrāle)
  • Vēlamie piegādes termiņi

Ieteicamie resursi iepirkšanai un dizaina izstrādei

  • Shao-Yi Automotive Forging Parts – Projektos, kuros nospiestais dizains tiek pārveidots par veltītu ģeometriju, lai uzlabotu izturību vai svaru. Viņu IATF 16949 sertificētais risinājums no galas līdz galam ir ideāls automaģistrālēm un stiprībai kritiskām lietojumprogrammām.
  • Larson Tool & Stamping Resursi – Pieejami dizaina pamācības, piegādātāju interviju pārbaudes saraksti un dziļās vilkšanas stempēšanas ekspertīze jūsu nākamajam pielāgotajam metāla stempēšanas projektam.
  • IndustryStar Iepirkšanas vadlīnijas – Praktiski padomi par metāla stempēšanas uzņēmumu novērtēšanu un stabila piegādes ķēdes partnerattiecību veidošanu.
  • AMG Industries RFQ vadlīnijas – Soļi pa solim sniegtas instrukcijas efektīvu RFQ sagatavošanai un iesniegšanai metāla stempēšanas ražotājiem.
Izziņa: Ilgstoša un atvērta sadarbība ar izvēlēto metāla štampēšanas uzņēmumu — sākot no DFM pārskata līdz pilotprojekta validācijai — nodrošina uzticamu, rentablu ražošanu un laikus piegādi. Neskatieties atpakaļ izmantot piegādātāju ekspertīzi un nozares resursus, lai optimizētu gan savu detaļu, gan iegādes procesu.

Bieži uzdotie jautājumi par metāla štampēšanu

1. Kādas ir četras galvenās metāla štampēšanas veidi?

Galvenie metāla štampēšanas veidi ir progresīvā matricas štampēšana, pārnesešanas matricas štampēšana, četrslīdes štampēšana un dziļā vilkšana. Katrs veids piemērots konkrētiem detaļu formātiem un ražošanas apjomiem, turklāt progresīvās un pārnesešanas matricas visbiežāk tiek izmantotas lielapjomu ražošanā.

2. Vai metāla štampēšana ir grūts process?

Metāla štampēšanai nepieciešama precīza iekārta un rūpīga iestatīšana, taču ar pareiziem rīkiem un materiāliem tā ir ļoti atkārtojama un efektīva. Process var būt sarežģīts sarežģītiem izstrādājumiem vai cietiem metāliem, taču mūsdienu preses un veidņi to padara pārvaldāmu ražotājiem.

3. Kā metāla štampēšana salīdzinās ar citām ražošanas metodēm, piemēram, kausēšanu vai apstrādi ar griešanas instrumentiem?

Metāla štampēšana ir ideāla liela apjoma izstrādājumu ražošanai ar sarežģītām, bet sekliem elementiem, nodrošinot ātrumu un izmaksu efektivitāti. Kausēšanu izvēlas izstrādājumiem, kam nepieciešama augstāka izturība un triecienuizturība, savukārt apstrādi ar griešanas instrumentiem izmanto zemam sērijas skaitam vai ļoti sarežģītām formām, kuras štampēšana vai kausēšana nevar ekonomiski sasniegt.

4. Kādi faktori ietekmē metāla štampēšanas izmaksas?

Galvenie izmaksu faktori ietver veidņu sarežģītību, materiāla tipu un iznākumu, iestatīšanas un pārslēgšanās laiku, ražošanas apjomu un jebkādas papildu darbības. Lielāki apjomi samazina izstrādājuma vienības izmaksas, savukārt sarežģīti dizaini vai biežas pārslēgšanās var palielināt izdevumus.

5. Kas jāiekļauj RFQ pasūtījumā pielāgotai metāla štampēšanai?

Detalizētā RFQ pieprasījumā jānorāda detaļu zīmējumi ar revīzijām, materiāla veids un biezums, gada un partijas apjomi, kritiskie izmēru pieļāvumi, virsmas pārseguma prasības, iepakojuma prasības, kvalitātes dokumentācija (piemēram, PPAP), piegādes termiņi un jebkādas nepieciešamās sertifikācijas.

Iepriekšējais: Kas ir stempēšanas preses: tipi, matricas un drošas uzstādīšanas padomi

Nākamais: Litēšanas matricēšanas atslēga: samaziniet izmaksas, piegādes laiku un bīstamās atliekas jau tagad

Saņemt bezmaksas piedāvājumu

Atstājiet savu informāciju vai augšupielādējiet savus zīmējumus, un mēs jums palīdzēsim ar tehnisko analīzi no 12 stundām. Jūs varat mūs arī sazināties tiešsaistē pa e-pastu: [email protected]
E-pasts
Vārds
Uzņēmuma nosaukums
Ziņa
0/1000
Pielikums
Lūdzu, uzņemiet vismaz vienu piestiprinājumu
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt

VAICĀJUMA FORMA

Pēc daudzu gadu attīstības, uzņēmuma vārdejošanas tehnoloģijas galvenokārt ietver gāzes aizsargvārdejošanu, loku vārdejošanu, lasersvārdejošanu un dažādas citās vārdejošanas tehnoloģijas, kombinējot tos ar automātiskajiem montāžas līnijām, caur Ultrakrušu Pārbaudi (UT), Rādiovilņu Pārbaudi (RT), Magnētiskās Daļiņas Pārbaudi (MT), Infiltrācijas Pārbaudi (PT), Indukcijas Strāvu Pārbaudi (ET), Atvieglā spēka pārbaudi, lai sasniegtu augstu produkcijas apjomu, augstākā kvalitāti un drošākas vārdejošanas konstrukcijas. Mēs varētu piedāvāt CAE, MOLDING un 24 stundu ātru cenu aprēķinu, lai nodrošinātu klientiem labāku servisu šases stampējamo daļu un mašīnošana daļu jomā.

  • Dažādi automašīnu papildinājumi
  • Vairāk nekā 12 gadu pieredze mehāniskās apstrādes jomā
  • Sasniedz striktu precizitāti un atbilstošus tolerancēm
  • Kvalitātes un procesa savstarpējā vienotība
  • Var sniegt pielāgotas pakalpojumus
  • Pieteikums

Saņemt bezmaksas piedāvājumu

Atstājiet savu informāciju vai augšupielādējiet savus zīmējumus, un mēs jums palīdzēsim ar tehnisko analīzi no 12 stundām. Jūs varat mūs arī sazināties tiešsaistē pa e-pastu: [email protected]
E-pasts
Vārds
Uzņēmuma nosaukums
Ziņa
0/1000
Pielikums
Lūdzu, uzņemiet vismaz vienu piestiprinājumu
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt

Saņemt bezmaksas piedāvājumu

Atstājiet savu informāciju vai augšupielādējiet savus zīmējumus, un mēs jums palīdzēsim ar tehnisko analīzi no 12 stundām. Jūs varat mūs arī sazināties tiešsaistē pa e-pastu: [email protected]
E-pasts
Vārds
Uzņēmuma nosaukums
Ziņa
0/1000
Pielikums
Lūdzu, uzņemiet vismaz vienu piestiprinājumu
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt
