Iepazīstieties ar liešanu un zāģēšanas liešanu

Kad sākat pētīt metālizstrādājumu ražošanas iespējas, ātri vien saskarsities ar terminiem kā lietošana un formaizgriešanā . Bet kas ir zāģēšanas liešana un kā tā ietilpst plašākā metālliešanas definīcijā? Apskatīsim šos jēdzienus, lai nākamajam projektam varētu pieņemt informētus lēmumus.

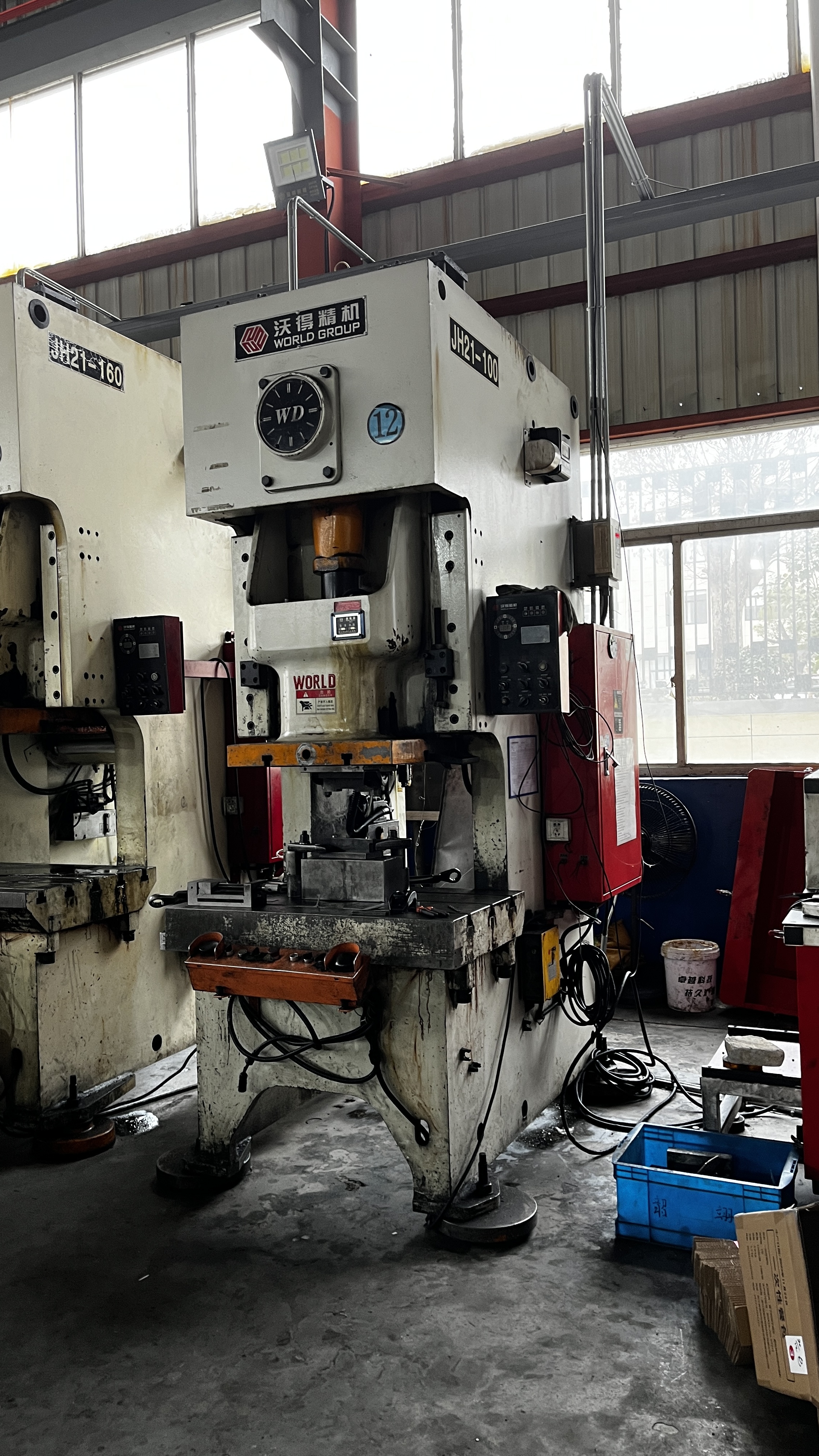

Kas ir liešana metālu ražošanā

Tā sirds ir lietošana ir process, kurā kausēto metālu ielej veidnē, ļauj tam sacietēt un iegūst detaļu, kas cieši atbilst vēlamajam formas veidam — bieži sauktu par "gandrīz galīgo formu". Šo pamatpieeju izmanto dažādās nozarēs detaļām, sākot no dzinēju korpusiem, sūkņu korpusiem līdz dekoratīviem izstrādājumiem. metālliešanas definīcija aptver procesu kopumu, katrai metodei piemītot unikālām priekšrocībām un kompromisiem.

Kā zāģēšanas liešana atšķiras no citām liešanas metodēm

Tātad, kas ir zāģēšanas liešana ? Iedomājieties, ka nepieciešami tūkstošiem identisku, precīzu un rūpīgi detalizētu daļu — piemēram, elektronikas korpusi, automašīnu stiprinājumi vai mājsaimniecības tehnikas pārsegi. Formaizgriešanā izceļas ar to, ka karsētu metālu ielej augsta spiediena apstākļos sakarsētās tērauda formās (veidnēs). Šī metode ir augsti automatizēta un paredzēta ātrumam, atkārtojamībai un precīziem izmēriem. Atšķirībā no smilša vai precīzās liešanas, tērauda formas var atkārtoti izmantot vairākos ciklos, tādējādi padarot liešanu formās par ideālu risinājumu lielapjomu ražošanai sarežģītām, plānsienām sastāvdaļām.

Liešana formās ir galvenais risinājums tad, kad nepieciešamas tūkstošiem dimensiju ziņā precīzas, plānsienas metāla daļas ar atkārtoti garantētu kvalitāti.

Kur liešana formās iekļaujas liešanas procesu ģimenē

Jūs ievērosiet, ka liešana formās ir tikai viens no plašākas procesu ģimenes locekļiem. Šeit ir īsa salīdzinoša tabula par biežāk izmantotajiem metāllu liešanas procesiem, to tipiskajiem ražošanas apjomiem un apstrādājamo daļu sarežģītību:

Procesus	Tipiskais apjoma diapazons	Daļas sarežģītība
Smilšu formēšana	Zems līdz augsts (prototipi līdz tūkstošiem)	Apstrādā lielas, vienkāršas vai vidēji sarežģītas daļas
Investīciju gatavošana	Zems līdz vidējs (desmiti līdz tūkstošiem)	Ļoti augsts detaļu daudzums, sarežģītas un plānas sienas
Pastāvīgā veidņa liešana	Vidējs līdz augsts (simti līdz desmit tūkstošiem)	Gludākas virsmas, vidēja sarežģītība
Formaizgriešanā	Augsts (tūkstoši līdz miljoniem)	Augsta sarežģītība, plānas sienas, precīzas pieļaujamās novirzes

Kad inženieri izvēlas matricas liešanu

Inženieri un pircēji izvēlas matricas liešanu, kad viņiem nepieciešama:

• Stabila, atkārtota kvalitāte lielā ražošanas apjomā
• Izcils virsmas apdare, kas minimizē papildu apstrādi
• Sarežģītas formas ar plānām sienām un integrētām funkcijām
• Īsi cikla laiki ātrākai piegādei

Parasti izmantotie sakausējumi ietver alumīniju (vieglumam un izturībai), cinku (sarežģītiem detāļu elementiem un ilgu kalšņu kalpošanas laiku) un magniju (ultravieglajām detaļām). Tipiskas die šķidrās lēšanas detaļas ietver korpusus, stiprinājumus, pārseglus un precīzus savienotājus.

Galvenie termini, kurus pircējiem vajadzētu zināt

• Formēšana: Kausēta metāla ielejšana veidnē, lai izveidotu detaļu
• Griezējs: Cietā tērauda veidne, ko izmanto die šķidrās lēšanas procesā
• Šāviens: Katrs cikls, ieviešot metālu veidnē
• Padeves sistēma: Kanāls, kas novada kausēto metālu dobumā
• Gandrīz gala forma: Detalas, kas ražotas tuvu galīgajiem izmēriem, minimizējot apstrādi ar mašīnām

Šo pamatfaktu izpratne ir pamats pareizā procesa izvēlei, materiālu atlasei un izmaksu kontrolei — tēmas, kuras mēs aplūkosim nākamajās sadaļās.

Izvēlieties pareizo diešanas procesa variantu savam projektam

Vai jūs kādreiz esat brīnījies, kāpēc dažas diešanas detaļas tiek ražotas ārkārtīgi ātri, kamēr citām nepieciešams nedaudz vairāk laika — vai kāpēc noteikti sakausējumi darbojas tikai ar konkrētām mašīnām? Atbilde slēpjas procesa variantā, kuru jūs izvēlaties. Apskatīsim galvenos diešanas procesu tipus, to priekšrocības un to, kā tos saskaņot ar jūsu projekta vajadzībām.

Karstā istabas pret auksto istabu

Iedomājieties, ka jums jāražo tūkstošiem mazu, detalizētu cinka korpusu elektronikai. Jūs, iespējams, vērsīsieties pie karstās istabas formēšanas mašīna . Šajā metodē ievada sistēma atrodas tieši kausētā metāla vannā. Kausētais metāls automātiski tiek uzsūkts kamerā un ievadīts veidnē — tas padara procesu ātru, efektīvu un ideālu sakausējumiem ar zemāku kušanas temperatūru, piemēram, cinku, alvu un magniju. Karstās kameras mašīnas ir lieliskas liela apjoma ražošanai nelieliem līdz vidējiem komponentiem, piemēram, patērētāju elektronikai vai mājsaimniecības tehnikas daļām.

Bet kas tad, ja jūsu detaļas ir lielākas, nepieciešama papildus izturība vai strādājat ar alumīniju? Šeit nāk aukstās kameras diešanas liešana palīgā. Šeit kausēto metālu kausē atsevišķā krāsnī, pannā ielej ievada kamerā un pēc tam ar augstu spiedienu iedzen veidnē. Šis paņēmiens ir piemērots augstākas kušanas temperatūras sakausējumiem, piemēram, alumīnijam un magnijam, un to bieži izmanto strukturālām vai automašīnu daļām, kurām nepieciešams izturīgs darbības rezultāts. Aukstās kameras mašīnas var apstrādāt lielākas, sarežģītākas formas, taču ar nedaudz garāku cikla laiku.

Augsts spiediens pret zemu spiedienu

Tagad runāsim par spiedliešanas —konkrēti, starpību starp augstu un zemu spiedienu. Augstspiediena formēšana (HPDC) ir darbaspēks plānsienām, augstas precizitātes detaļām. HPDC procesā kausētais metāls tiek ievadīts formas veidnē ļoti augstā ātrumā, kas ļauj sasniegt sienu biezumu līdz pat 1 mm un nodrošina ātras cikla laika vērtības. Tādēļ tas ir iecienītākais process automašīnu, elektronikas un patēriņa preču ražošanā, kur ātrums un detaļu viendabīgums ir kritiski svarīgi.

No otras puses, zema spiediena die casting (LPDC) izmanto maigāku, lēnāku aizpildīšanu — parasti detaļām, kurām nepieciešamas izcili mehāniskās īpašības un sarežģītas formas, piemēram, riteņiem vai komponentiem ar kompleksu ģeometriju. LPDC minimizē turbulenci un porozitāti, rezultātā iegūstot blīvus, stiprus liešanas izstrādājumus, taču salīdzinājumā ar HPDC tie ir ar biezākām minimālajām sienām un lēnākiem cikliem.

Kad pievienot vakuuma palīgierīci

Joprojām raizināties par porozitāti vai ieslēgtu gaisu jūsu detaļās? Šeit noder vakuuma palīgierīce die casting tiek ievadīts. Noņemot gaisu no formas dobuma tieši pirms ielej, vakuuma die cielāšana (dažreiz saukta par vakuuma palīdzētu augstspiediena die cielāšanu) ievērojami samazina gāzveida porozitāti un uzlabo pabeigtā izstrādājuma mehānisko integritāti. Tas ir īpaši svarīgi strukturālām vai noplūdes novēršanas lietojumprogrammām — piemēram, automašīnu drošības komponentiem vai daļām, kurām nepieciešama spiedienna hermētiskums.

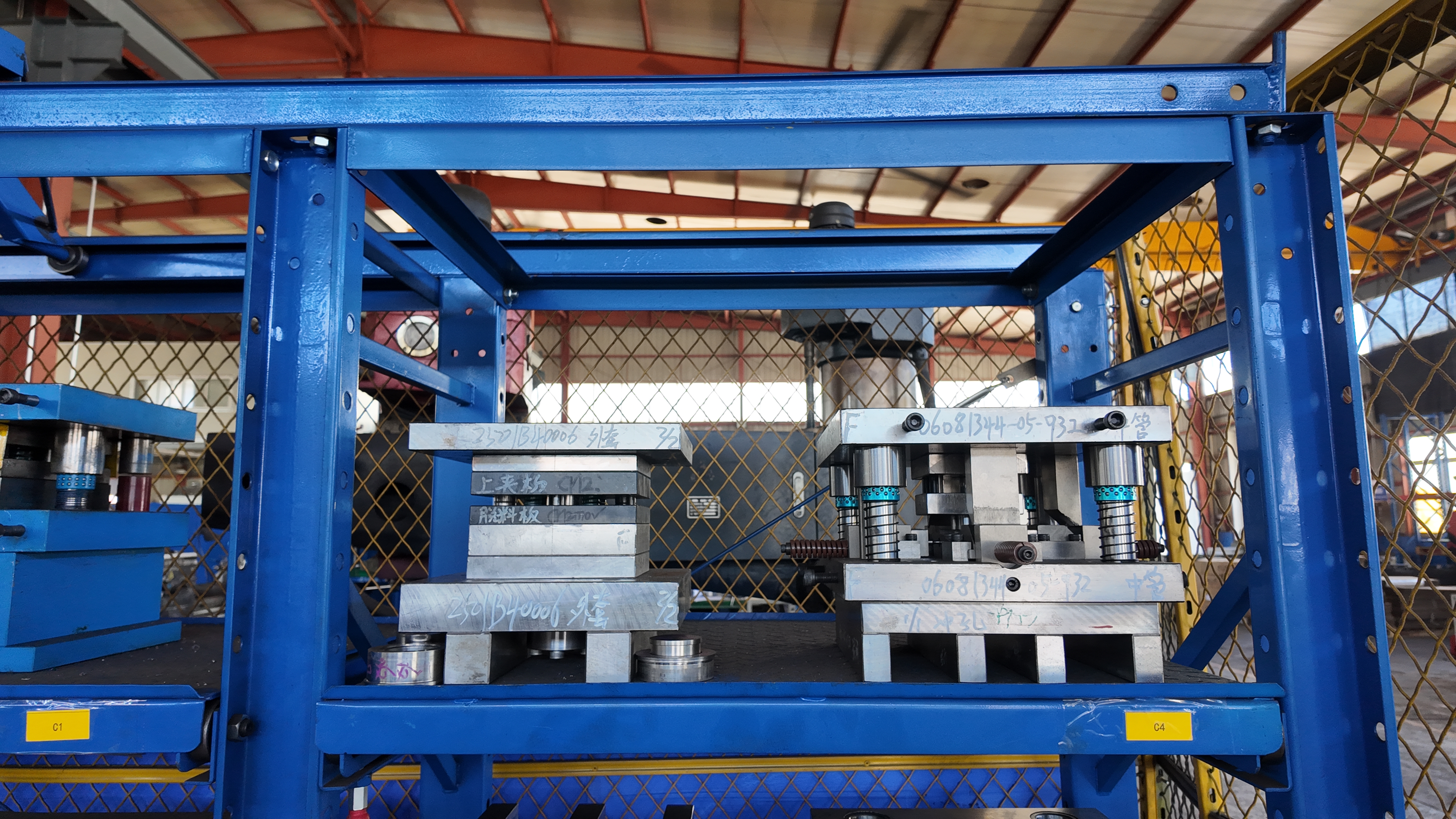

Izvēle pareizās mašīnas jūsu sakausējumam

Tātad kura dega formēšanas mašīna ir piemērotākā jūsu uzdevumam? Viss atkarīgs no jūsu izvēlētā sakausējuma, detaļas ģeometrijas un ražošanas mērķiem. Šeit ir ātra salīdzināšana, lai palīdzētu jums izlemt:

Procesa varianta	Saderīgie sakausējumi	Sienas biezuma iespējas	Porozitātes risks	Rīkojuma izmaksas	Cikla laiks	Ieteicamie pielietojuma gadījumi
Karstā istaba	Cinks, magnijs, alva, svins	Tieši līdz vidēji	Zema (cinka dēļ), vidēja (magnija dēļ)	Nolaist	Visātrākais	Lielā apjomā, mazi/līdz vidēji izmēri (elektronika, sadzīves tehnika)
Aukstā kamerā	Alumīnijs, magnijs, varš	Vidēji līdz bieza	Vidēja (var samazināt ar vakuuma palīdzību)	Augstāks	Lēnāk nekā karstās kameras metode	Lielāki, strukturāli komponenti (automobiļu, aviācijas rūpniecība)
Augsta spiediena	Alumīnijs, cinks, magnijs	Visplānākais (līdz pat 1 mm)	Augstāks (var tikt mazināts ar vakuuma palīdzību)	Augsts	Visātrākais	Plānsienīgas, augstas precizitātes, liela apjoma detaļas
Zems spiediens	Alumīnijs, magnijs	Minimums ~3 mm	Zemākais	Augsts	Lēnāks	Sarežģītas, izturīgas detaļas (rati, sarežģītas formas)
Vakuumā palīdzināts	Alumīnijs, cinks, magnijs	Tieši līdz vidēji	Zemākais	Augstākais	Atšķiras	Cietas pret noplūdi, strukturālas vai kosmētiski kritiskas detaļas

Vēl aizvien neesat pārliecināts, kurp doties? Šeit ir ātra pārbaudes saraksta versija par to, kas jums būs gatavs pirms pieprasīt piedāvājumu savam kalšanas procesam:

• Mērķa sakausējums (alumīnijs, cinks, magnijs utt.)
• Aproximāts gada ražošanas apjoms
• Nepieciešamās tolerances un sienas biezums
• Kosmētisko virsmu prasības
• Blīvēšanas vai noplūdes nepieciešamība
• Plānotās sekundārās operācijas (apstrāde, pabeigšana, montāža)

Savienojot savas detaļas vajadzības ar pareizu die štampēšanas procesa variantu, jūs iegūsiet labāko kombināciju starp ātrumu, izmaksām un kvalitāti. Tālāk aplūkosim, kā sakausējuma izvēle ietekmē veiktspēju un procesa efektivitāti — lai jūs varētu no paša sākuma pieņemt gudrāko lēmumu.

Izvēlieties labāko sakausējumu die štampēšanai

Kad izvēlaties sakausējumu die štampēšanai, vai jūs kādreiz esat brīnījies, kurš metāls patiešām atbilst jūsu detaļas vajadzībām? Atbilde ir atkarīga no jūsu prioritātēm — vai nu vieglā svara stiprība, ļoti smalkas detaļas vai maksimāla svara ietaupījumi. Aplūkosim trīs galvenās die štampēšanas sakausējumu grupas — alumīnijs, cinks un magnijs — lai jūs varētu pieņemt gudrāko lēmumu savam nākamajam projektam.

Alumīnija sakausējumi viegltarei stiprībai

Iedomājieties, ka jums nepieciešams izturīgs, viegls stiprinājums automašīnu vai elektronikas lietošanai. Alumīnija presliešana būt par pirmo izvēli. Alumīnija sakausējumi, īpaši A380, tiek vērtēti to izcilam izturības un svara attiecībai, lieliskai siltuma novadīšanai un korozijas izturībai. Šīs īpašības padara formēts aluks par ideālu korpusem, siltuma izkliedētājiem un citām strukturālām detaļām, kurām jādarbojas slodzes vai paaugstinātās temperatūrās.

• Lieliski piemērots strukturālām detaļām un siltuma vadībai
• Laba korozijas izturība, īpaši ar atbilstošu pārklājumu
• Mērena līdz laba apstrādājamība
• Bieži izmanto elektronikas, automašīnu un mājsaimniecības tehnikas rūpniecībā

Alumīnija die štampēšanas materiāli ļauj izveidot plānākas sienas salīdzinājumā ar daudziem citiem metāliem, bet ne tik plānas kā cinks. Turklāt alumīnija plūdīgums un mērenā saraušanās nozīmē, ka porozitātes kontrolei un tīru virsmu iegūšanai nepieciešama rūpīga ieplūdes un izplūdes regulēšana.

Cinka sakausējumi precizitātei un plānām sienām

Vajadzīgas sarežģītas detaļas vai ļoti plānas sekcijas? Zinca formēšana ierosina šeit. Cinks sakausējumi piedāvā neaizskaramu liešanas spēju, ļaujot sasniegt smalkākas detaļas, precīzākas tolerances un plānākas sienas salīdzinājumā ar alumīniju vai magniju. Tie ir arī izturīgi — cinka detaļas var absorbēt lielāku triecienu, tādēļ tās ir ideālas maziem zobratiem, savienotājiem un dekoratīvajai armatūrai. Cinks nodrošina garāko rīku kalpošanas laiku no visiem die casting sakausējumiem, kas ir liels plus punkts lieliem ražošanas apjomiem.

• Vispiemērotākais maziem, sarežģītiem vai augsta detalizācijas līmeņa komponentiem
• Izcils virsmas apdarē un piemērotība pārklāšanai
• Pārāka triecienizturība (īpaši istabas temperatūrā)
• Zemākais rīku nodilums un augstākā atkārtojamība

Jāņem vērā viens aspekts: cinka triecienizturība samazinās zemās temperatūrās, un tās kriptspēja jāņem vērā detaļām, kas pastāvīgi slodzē.

Magnijs ultrakvieglām sastāvdaļām

Ja katrs grams skaitās, magnijs ir Jūsu izvēle. Magnija presliešana sakausējumi—īpaši AZ91D—ir vieglākie strukturālie metāli, ko izmanto zāģēšanā, tomēr nodrošina pietiekamu izturību un stingrumu. Magnijs izceļas lietojumos, kuros svara samazināšana ir būtiska, piemēram, rokas elektronikā vai automašīnu interjerā.

• Zemākā blīvuma vērtība starp zāģēšanas sakausējumiem
• Labs izturības un stingruma attiecības attiecībā pret svaru
• Labākā apstrādājamība—mazāks instrumentu nolietojums un īsāki ciklu laiki
• Ideāls patēriņa elektronikai, automašīnām un aviācijas daļām

Tomēr magnija korozijas izturība un virsmas apdarē var atšķirties atkarībā no sakausējuma tīrības un apdarināšanas metodes. Bieži ieteicams izmantot piemērotus pārklājumus vai apstrādes metodes agresīvos vidē ( atsauce ).

Virsmas apdarē un pārklājumu apsvērumi

Kā sakausējuma izvēle ietekmē apdarināšanu un apstrādi? Īsa salīdzinājuma tabula:

Alejs	Izturība/Svars	Tipiskas lietošanas metodes	Pabeiguma savietojamība	Apstrādes uzvedība
Alumīnijs	Augsts/Viegls	Korpusi, stiprinājumi, siltuma izkliedētāji	Labs krāsošanai, pulverveida pārklājumam, anodēšanai	Mērens; vislabāk ar asiem rīkiem
Zinks	Mērens/Smags	Mazi zobrati, savienotāji, dekoratīvas detaļas	Ļoti labs pārklājumiem, hromēšanai, krāsošanai	Ļoti labs; ilgs rīku kalpošanas laiks
Magnijs	Labs/Ultraviegls	Elektronika, automašīnu iekštelpas, rokas ierīces	Nepieciešami speciāli pārklājumi pret koroziju	Labākais; zems instrumentu nodilums, ātra apstrāde

Galvenokārt jūsu sakausējuma izvēle liešanas procesā ietekmēs ne tikai detaļas veiktspēju, bet arī formas kalšanas ilgmūžību, cikla laiku un pabeidzamo apdari. Ja tiecas pēc viegluma un izturības, alumīnija diešanas process ir grūti pārspēt. Ļoti precīziem, liela apjoma izstrādājumiem cinka diešana ir līdera pozīcijā. Un tad, kad svara samazināšana ir prioritāte, vadībā ir magnijs. Tālāk aplūkosim dizaina norādījumus, kas palīdzēs maksimāli izmantot izvēlēto sakausējumu un jau no sākuma samazināt atkritumu daudzumu.

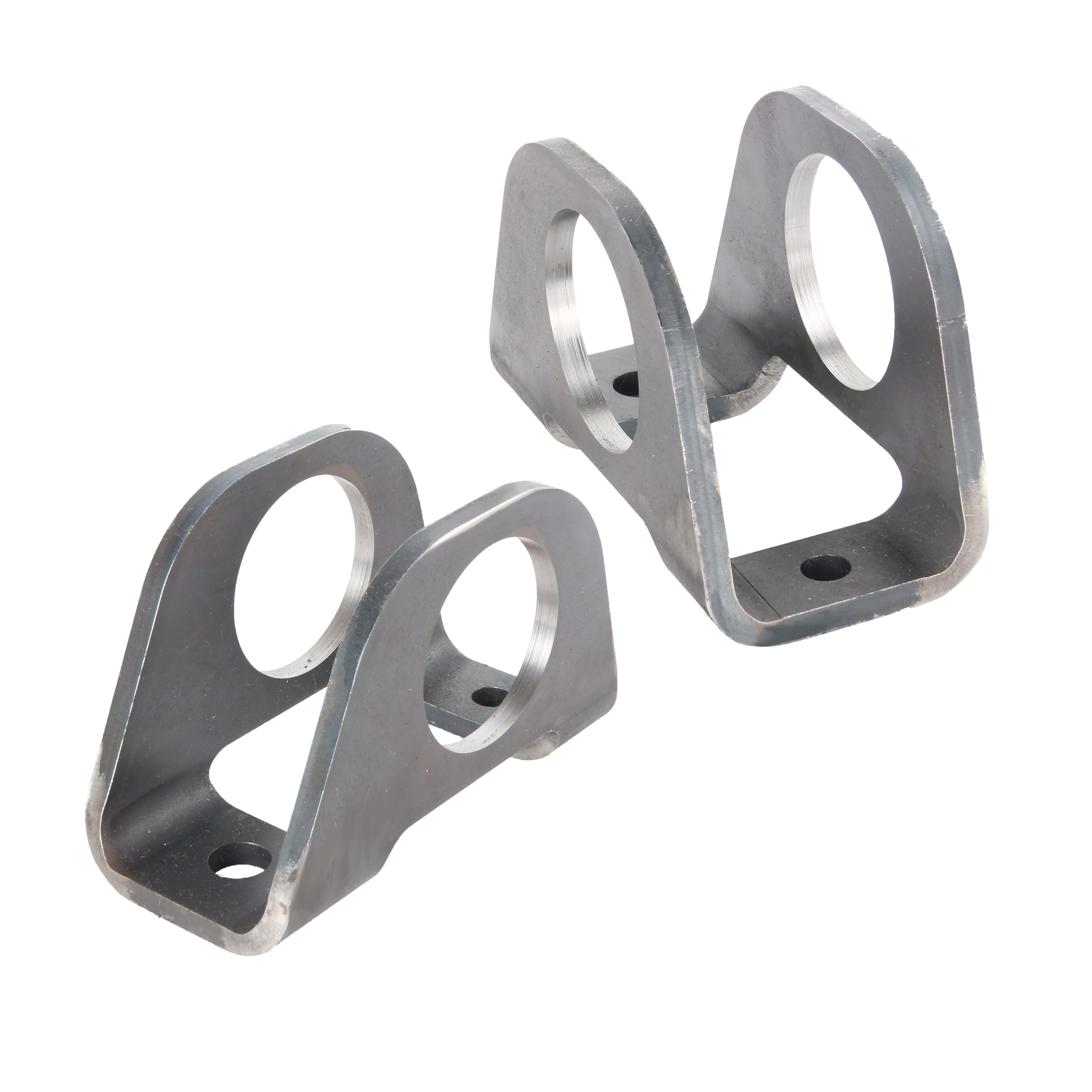

Dizains ražošanai diešanas procesā

Vai jūsu diešanas projekts kādreiz saskārās ar porozitāti, deformāciju vai bezgalīgām pārbaudēm? Jūs neesat vienīgais. Atslēga gludākiem projektiem — un mazāk atkritumiem — ir gudrs, iepriekš sagatavots dizains ražošanai (DfM). Aplūkosim galvenos DfM noteikumus, kas palīdzēs jums maksimāli izmantot savu diešanas formu, minimizēt dārgas pārtaisīšanas darbus un regulāri piegādāt uzticamas diešanas detaļas.

Sienas biezuma un izkliedes leņķa norādījumi

Skana sarežģīti? Iedomājieties, kā ielejat sīrupu šaurā veidnē — ja sienas nav vienmērīgas, plūsma palēninās, un gaisa burbuļi tiek ieslēgti. Tāds pats princips attiecas arī uz diešanas veidnēm. Vienmērīgs sienas biezums nodrošina vienmērīgu metāla plūsmu, palīdz izvairīties no karstajām vietām un samazina saraušanās vai porozitātes risku. Saskaņā ar nozares labākajiem standartiem:

• Saglabājiet vienmērīgu sienas biezumu ja vien iespējams. Pēkšņas izmaiņas var izraisīt turbulenci, kas noved pie defektiem, piemēram, porozitātes vai izkropļojumiem.
• Tipisks sienas biezums: 1,5–4 mm vairumam sakausējumu un detaļu izmēriem.
• Izkliedes leņķi: Pievienojiet 1–3 grādus visām vertikālajām virsmām, lai nodrošinātu vieglu izmešanu no diešanas veidnes. Bez izkliedes leņķa detaļas pielīp un to izmešanai nepieciešams liels spēks, kas rada bojājuma risku.

Izkliedes leņķa pievienošana kompensē metāla saraušanos atdzišanas laikā — aptuveni 0,6% daudziem sakausējumiem.

Sakausējuma veids	Procesa varianta	Sienas biezums	Ieteicamais izkliedes leņķis	Piezīmes
Alumīnijs	Aukstā kamera, HPDC	1,5–4 mm	1–3°	Izmantojiet noapaļojumus, lai izvairītos no asiem stūriem
Zinks	Karstā kamera, HPDC	Var būt tievāks (<1,5 mm)	1° vai vairāk	Vislabāk piemērots ārkārtīgi plānām, sarežģītām detaļām
Magnijs	Karstā/aukstā kamera	Līdzīgs alumīnijam	1–3°	Viegls, piemērots ribām

Ripas, gultnis un vienmērīgums plūsmai

Kad nepieciešams pastiprināt plānas sienas, neieviešot papildu svaru, ripas ir jūsu galvenais risinājums. Tomēr eksistē māksla ripu un gultņu dizaina izveidē liešanas detaļās:

• Pievienojiet ripas lai pastiprinātu plānās daļas, bet nodrošiniet to pareizu attālumu un izmēru, lai izvairītos no iegrimumiem vai ieslodzītā gaisa.
• Izmantojiet zaķus un rādiusus visos iekšējos stūros — tiek ieteikts vismaz 0,13 mm rādiuss — lai uzlabotu plūsmu un samazinātu sprieguma koncentrāciju.
• Izvairieties no asiem stūriem un pēkšņām pārejām. Tās rada turbulenci un sarežģī liešanas formas aizpildīšanu.
• Dizainējiet gultņus (paaugstinātas montāžas vietas) ar atbalsta ripām un zaķiem, lai novērstu saraušanos un plaisas.
• Saglabājiet caurumu izmērus un atrašanās vietas nemainīgus lai vienkāršotu liešanas formas izgatavošanu un samazinātu kodola pārbīdes risku.

Vienmērīgi šķērsgriezumi ne tikai paātrina metāla plūsmu, bet arī palīdz detaļai atdzist vienmērīgi, minimizējot deformāciju.

Ielejas, ventilācijas atveres un pārpildes zonas

Vai jūs kādreiz esat pamanījis mazus apzīmējumus vai uzplūdus uz liešanas detaļām? Parasti tie saistīti ar ieleju, ventilācijas atveru un pārpildes zonu dizainu — svarīgiem elementiem katrā liešanas formā. Šeit ir iemesls, kāpēc tie ir svarīgi:

• Ielejas novietojums: Ielejas novietojiet detaļas biezākajā sekcijā, lai nodrošinātu pilnīgu aizpildīšanu un virzienisku kristalizāciju.
• Ielejas izmērs un forma: Pārāk mazi un pastāv aukstās savienojumu risks; pārāk lieli — var rasties uzplūdi vai nepieciešama papildu apstrāde. Ventilatora formas ielejas palīdz samazināt turbulenci plānās sienās.
• Gludas pārejas: Izvairieties no asiem stūriem pie ielejām un spraišļiem, lai novērstu gaisa ieslēgšanos un oksīdu veidošanos.
• Pārpildes rievas: Pārpildes zonas novietojiet metāla plūsmas beigās, lai savāktu piemaisījumus, gāzi un oksīdu plēves. Tas samazina porozitāti un uzlabo virsmas kvalitāti.
• Ventilācija: Pareiza ventilācija ļauj izplūst iekļuvušajiem gāzēm, novēršot gaisa kabatas un nodrošinot tīru aizpildījumu.

Vārstu, teču, ventilācijas kanālu un pārplūdu integrēšana kā vienotā sistēmā — ideālā gadījumā to darbīja efektivitāti verificējot ar plūsmas simulāciju — palīdz sasniegt bezdefektu, augstas kvalitātes liešanas izstrādājumus.

Toleranču joslas un datuma stratēģija

Cik stingras būtu jābūt jūsu tolerancēm? Formas liešana var nodrošināt ievērojamu precizitāti, taču pārmērīgi šauras tolerances palielina formas izgatavošanas izmaksas un biežāk rada atkritumus. Sekojiet šiem padomiem, lai izstrādātu gudrāku formas konstrukciju un detaļu rasējumus:

• Norādiet reālistiskas tolerances —konsultējieties ar NADCA vai procesa standartiem, lai noskaidrotu, kas ir sasniedzams ar jūsu sakausējumu un formas dizainu.
• Izmantojiet datumu shēmas kas atspoguļo funkcionalitāti un inspekcijas vajadzības. Izvēlieties primāros, sekundāros un trešās kārtas datumus, kurus ir viegli atrast uz detaļas.
• Atdaliet tikai liešanai raksturīgās iezīmes no apdarinātām iezīmēm uz jūsu zīmējuma. Tas skaidro, kuras virsmas prasa sekundāras operācijas.
• Norādiet plakanumu, perpendikularitāti un GD&T tikai tur, kur tiešām nepieciešams. Pārmērīga specifikācija rada nevajadzīgu apstrādi un izmaksas.

1. Iestatiet skaidru datuma shēmu pārbaudei un montāžai.
2. Lietojiet GD&T simbolus tikai kritiskām īpašībām.
3. Norādiet plakanuma un perpendikularitātes tolerances, ja nepieciešams.
4. Atšķiriet liešanas virsmas no apstrādātām virsmām uz jūsu zīmējuma.
5. Droši dalieties ar sastāvdaļas funkciju un pārbaudes prioritātēm ar savu diešanas rīkojuma partneri jau agrīnā stadijā.

Kopsavilkuma tabula: DfM noteikumi pēc sakausējuma un procesa

Dizaina elements	Alumīnijs (Aukstā kamerā, HPDC)	Cinks (karstās kamerās, HPDC)	Magnijs (karstās/aukstās kamerās)
Min. sienas biezums	1,5–4 mm	Tik tievs kā <1,5 mm	1,5–4 mm
Izvirzes leņķis	1–3°	1° vai vairāk	1–3°
Noapaļojums/rādiuss	≥0,13 mm	≥0,13 mm	≥0,13 mm
Ripas/bossa dizains	Mēreni, noapaļots	Tievs, cieši novietots	Viegls, pastiprināts
Vārti un kanāli	Biezākais šķēlums, ventilators/gluds	Tievs/ventilators detaļām	Līdzīgs alumīnijam
Pārplūde un vēdināšana	Kritiski svarīgs porainības kontrolei	Svarīgi tievām sienām	Galvenais vieglo detaļu ražošanai

Ievērojot šos izgatavošanas apstākļos projektēšanas noteikumus, ražošanā redzēsiet mazāk pārsteigumu, zemāku biežu likmi un labākus projekta termiņus. Ja jūsu projektam nepieciešama noplūdes blīvums vai augstākās klases kosmētiskas virsmas, plānojiet lielākas pārplūdes, vakuuma atbalstu un rūpīgu ielejas/vēdināšanas novietojumu prom no redzamajām virsmām. Iepriekšēja simulācija un atvērta sadarbība ar veidņu un metināšanas rīku ekspertiem ir drošākais veids, kā pārbaudīt savu dizainu pirms tērauda griešanas.

Apbruņojoties ar šīm DfM stratēģijām, esat gatavs nākamajam solim: saprast procesa parametrus un kvalitātes kontroles metodes, kas nodrošina vienmērīgu die casting detaļu kvalitāti — katrā ražošanas ciklā.

Procesa Parametri Un Kvalitātes Kontrole

Vai jūs kādreiz esat brīnījies, kāpēc divas ražošanas liešanas detaļas, kas izgatavotas ar vienu un to pašu veidni, var atšķirties? Atbilde slēpjas procesa parametru precīzajā iestatīšanā un kvalitātes kontroles stingrībā. Vai nu jūs tikko sākat darbu liešanas ražošanas procesā, vai arī esat pieredzējis inženieris, šo pamatprincipu apguve ir atslēga, lai minimizētu biežņus, maksimizētu atkārtojamību un nodrošinātu, ka jūsu matricas liešanas detaļas pastāvīgi atbilst augstajiem prasījumiem.

Galvenie procesa parametri, kurus uzraudzīt

Iedomājieties, ka jūs ekspluatējat augsta spiediena matricas liešanas veidni automašīnas korpusam. Uz ko jums vajadzētu pieturēties, lai nodrošinātu bezvainīgu detaļu? Matricas liešanas process ir regulēts ar nelielu skaitu kritisku parametru — katrs no tiem ietekmē gala rezultātu. Šeit ir vizuāls pārskats: matricas liešanas process ir regulēts ar nelielu skaitu kritisku parametru — katrs no tiem ietekmē gala rezultātu. Šeit ir vizuāls pārskats:

Parametrs	Ko tas kontrolē	Ietekme uz kvalitāti
Injekcijas spiediens	Iegrūž kausēto metālu veidnē	Augstāks spiediens samazina saraušanās porozitāti, taču pārmērīgs spiediens var bojāt veidnes vai izraisīt liesmu
Iegrūšanas ātrums (pildīšanas ātrums)	Metāla ātrums, ar kādu tas iekļūst veidnē	Ātra piepilde nodrošina pilnīgu, plānsienīgu daļu aizpildīšanu, bet var ieslēgt gaisu; lēna piepilde rada nepilnas aizpildīšanas risku
Kausējuma (ielejšanas) temperatūra	Kausētā sakausējuma temperatūra	Pārāk zema: sliktāka plūsma, auksti savienojumi; pārāk augsta: oksidācija, palielināta porozitāte
Mehāniskās formas (veidņu) temperatūra	Veidnes dobuma temperatūra	Regulē kristalizācijas ātrumu, ietekmē virsmas apdari, porozitāti un izgrūšanu
Aizpildīšanas laiks	Cik ātri tiek aizpildīts dobums	Īsi aizpildīšanas laiki samazina auksto savienojumu veidošanos; ilgi aizpildīšanas laiki rada nepilnīgu daļu risku
Turēšanas (ierīkošanas) spiediens/laiks	Spiediens/laiks, kas piemērots pēc piepildīšanas, lai ierīkotu metālu	Uzlabo blīvumu, samazina saraušanās dobumus
Dzesēšanas laiks	Laiks pirms detaļas izmešanas no veidņa	Pārāk īss: izkropļojumi, plaisas; pārāk garš: lēns cikls, zemāka ražošanas produktivitāte

Šo parametru optimizēšana nav tikai par to, kā izgatavot labu detaļu vienu reizi — tas ir par pastāvīgu konsekvenci katrā ciklā, katrā maiņā un katrā partijā. Vēsturiskie dati un simulācijas rīki ir neaizvietojami, lai precīzi iestatītu katru parametru optimālo vērtību, jo īpaši mainot sakausējumus vai veidņu dizainus.

Porozitātes kontrole un nedemontējošās pārbaudes

Atzīsim: porozitāte ir precīzas die apstrādes ienaidniece. Tomēr ne visi porozitātes veidi ir vienādi. Pastāv divi galvenie tipi:

• Gāzes porozitāte: Iestrēdzis gaiss vai gāze injicēšanas laikā, bieži sakarā ar pārāk lielu šāviņa ātrumu vai nepietiekamu ventilāciju
• Saraušanās porozitāte: Tukšumi, kas rodas metāla saraušanās laikā kristalizācijas procesā, ko ietekmē spiediens un atdzišanas ātrums

Kā novērst šīs problēmas? Gudra ieplūdes sistēma, vakuuma palīgierīce un precīza izšaušanas kontrole palīdz minimizēt gāzu ieslēgšanos. Saraušanās gadījumā ir būtiski uzturēt spiedienu puscieta stāvokļa laikā — īpaši augstspiediena diešanas formas iestatījumos, kur laiks un spiediena regulēšana var aizpildīt veidojošos tukšumus, pirms tie kļūst par defektiem.

Pēc tam, kad detaļas ir izlietas, nerazinošās pārbaudes (NDT) ļauj ielūkoties iekšpusē, nebojājot produktu. Šeit ir īss saraksts ar parastajiem pārbaudes rīkiem un metodēm:

• Koordinātu mērinstruments (CMM) dimensiju pārbaudēm
• CT skenēšana vai rentgenstarojums iekšējai porozitātei un plaisām
• Krāsvielas penetrācija (noteiktām sakausēm un virsmas plaisām)
• Ultraskaņas pārbaude iekšējiem trūkumiem
• Noplūdes pārbaude spiedieturīgām detaļām
• Vizuālie standarti virsmas apdarē un kosmētiskajām zonām

Porainuma pieņemšanas kritēriji parasti atšķiras kosmētiskajām un strukturālajām zonām — visstingrākie tie, kur blīvēšana vai izturība ir būtiska. Ieteikumiem skatiet klienta specifikācijas vai atzītos standartus.

Izmēru pārbaude un paraugu ņemšana

Iedomājieties, ka ražojat tūkstošiem ražošanas liešanas izstrādājumu, tikai lai vēlāk noskaidrotu, ka tie neatbilst specifikācijām. Tāpēc rūpīgas izmēru pārbaudes un paraugu ņemšanas plāni ir obligāti. Process parasti ietver:

• Pirmās partijas inspekcija (FAI): Pilna sākotnējo detaļu mērīšana, lai pārbaudītu veidņu un procesa iestatījumus
• Spējas testi: Īsas ražošanas sērijas, lai apstiprinātu procesa stabilitāti (bieži uzraudzītas ar SPC diagrammām)
• Regulāra paraugu ņemšana: Regulāras pārbaudes, izmantojot šķēres, mikrometrus, KMM un vizuālo pārbaudi, ar papildu iespējām, piemēram, lāzera skenēšanu augstas precizitātes vajadzībām

Automatizētas pārbaudes sistēmas, piemēram, redzes sistēmas un KMM, var palielināt caurlaidspēju un precizitāti, vienlaikus samazinot darbaspēka izmaksas. Kritiskām īpašībām var būt nepieciešama lāzera skenēšana vai KT attēlveidošana.

Standarti un dokumentācija

Kas tur visu uz ceļa? Dokumentācija un standarti. Šeit ir būtiskie elementi, ar kuriem saskarsieties tipiskā procesa lapā vai kvalitātes plānā:

• Materiālu sertifikācijas un izsekojamības reģistri
• Procesa FMEA (Iebrukumu veidu un to sekas analīze)
• Kontroles plāni, kas nosaka galvenos procesa parametrus un pārbaudes punktus
• PPAP (Ražošanas daļu apstiprināšanas process) dokumentācija automašīnu ražošanas un regulētajās nozarēs
• Procesa kontroles diagrammas un datu žurnāli nepārtrauktai uzraudzībai

Arī vides, drošības un regulatorās atbilstības jautājumi ir ļoti svarīgi. Tas nozīmē emisiju reģistrēšanu, veidu, kā droši apstrādāt formas eļļas, kā arī nodrošināt kušu metālu drošības protokolus. Nozares specifiskām prasībām vienmēr jāatsaucas uz jaunākajiem NADCA norādījumiem vai klienta standartiem.

Galveno procesa parametru pastāvīga uzraudzība un optimizācija ir kvalitātes pamatbaze liešanas procesā — palīdzot sasniegt precizitāti, samazināt bumbuļus un nodrošināt uzticamu produkciju katrreiz.

Tagad, kad zināt, kā uzturēt procesa precizitāti un augstu kvalitāti, aplūkosim, kā pabeigšana un sekundārās operācijas var vēl vairāk uzlabot jūsu liešanas detaļas — kontrolējot izmaksas un piegādes laiku.

Pēcapstrāde un sekundārās operācijas

Kad saņemat alumīnija liešanas detaļas tieši no formas, varbūt šķiet, ka darbs ir pabeigts — taču prakse rāda, ka reti vien tā ir patiesība, ja runa ir par pretenzioziem pielietojumiem. Vai jūs kādreiz esat brīnījies, kāpēc dažām alumīnija liešanas sastāvdaļām nepieciešami papildu soļi, pirms tās sasniedz galīgo formu? Aplūkosim, kā pēcapstrāde un sekundārās operācijas ietekmē izmaksas, piegādes laiku un jūsu alumīnija liešanas materiāla ilgtermiņa veiktspēju.

Apmeklēšanas pieļaujamās novirzes un datuma stratēģija

Pat ar precīziem alumīnija sakausējuma liešanas procesiem, dažas detaļas ir pārāk sarežģītas vai precīzas, lai tās varētu izliet tieši. Skan pazīstami? Iedomājieties, ka jums nepieciešama ideāli plakana blīvējoša virsma vai vītne ar šaurām pieļaujamām novirzēm. Šādos gadījumos sekundārā apstrāde ir būtiska. Bieži apstrādātās virsmas ietver:

• Blīvējošās virsmas paklājiņiem vai O-veida gredzeniem
• Cilindra caurumus rullītbearings vai vārpstām
• Vītnes caurumus stiprinājumiem vai iestarpēm

Lai kontrolētu izmaksas, norādiet apstrādi tikai tur, kur tā patiešām nepieciešama. Jau projektējuma sākumā definējiet atskaites punktus un kritiskās virsmas — tas nodrošina minimālu materiāla noņemšanu un novērš dārgas pārstrādes darbus. Alumīnija diešanas prototipiem sadarbība ar piegādātāju attiecībā uz apstrādes stratēģiju palīdzēs saskaņot ātrumu un precizitāti.

Vītnes, iestarpes un montāžas elementi

Vai jums nepieciešamas izturīgas vītnes vai iestrādāta elektronika cinka sakausējuma vai alumīnija detaļā? Lai gan dažas vītnes var iekalt, lielākā daļa augstas izturības vai precīzu vītņu tiek pievienotas urbjot vai uzstādot iekļautās vītnes pēc kalašanas. Šeit ir tas, ko jūs redzēsiet praksē:

• CNC urbjvadīšana caurumos, lai nodrošinātu atkārtojamas un precīzas vītnes
• Iepressējami vai karstumstabilizēti iekļautie elementi augsta slodzes vai atkārtotas montāžas gadījumā
• Konstruēšana stiprinājumu un bāzu specifiski iekļauto elementu uzstādīšanai

Šo montāžas funkciju plānošana kalšanas veidņu projektēšanas fāzē samazina plaisāšanas risku, nodrošina pareizu savienojumu un pat var paātrināt alumīnija kalšanas izstrādājumu ražošanu.

Pabeigšanas iespējas un korozijas aizsardzība

Kā ar izskatu un izturību jūsu kalšanas alumīnija sakausējumiem? Virsmas pabeigšana ir vieta, kur sastopas veiktspēja un estētika. Apsveriet šīs parastās virsmas pabeigšanas iespējas alumīnija kalšanas detaļām:

• Anodēšana: Veido cieta, korozijas izturīga oksīda kārtu; lieliska elektronikai un redzamām virsmām.
• Pulvera pārklājums: Nodrošina biezu, izturīgu un krāsainu pārklājumu — ideāli piemērots automašīnu un āra alumīnija die štampēšanas komponentiem.
• Polirēšana: Palielina estētisko pievilcību augstākās klases vai patērētājiem domātiem daļām.
• Elektroplating: Pievieno metāla slāni (piemēram, niķeli vai hromu) uzlabotai nodilumizturībai vai elektrovadītspējai.
• Hromāta konversija: Nodrošina izmaksu efektīvu korozijas aizsardzību, saglabājot elektrisko vadītspēju.
• Smilšstrūklas apstrāde / metināšana: Sagatavo virsmas krāsošanai vai pārklājumam, vai arī rada vienveidīgu matētu tekstūru.

Salīdzināsim šos pārklājumus pēc izturības, izmaksām un estētiskā rezultāta:

Beidzot	Izturība	Ietekme uz izmaksām	Estētisks rezultāts
Anodēšana	Augsts (korozija, nodilums)	Mērens	Mattēts/satinēts, krāsu izvēle
Pulvera apvalkošana	Augsts (nodilums, UV)	Mērens	Spīdīgs, plašs krāsu diapazons
Pulēšana	Zema-Vidēja	Augstāks (darbietilgums)	Spoguļraksts, premium izjūta
Elektroapstrāde	Augsts (korozija, nodilums)	Augstāks	Spilgts metālisks, dekoratīvs
Hromāta pārveidošana	Vidējs (korozija)	Zema	Smaids, vadītspējīgs
Smilšstrūklas apstrāde	Zems (galvenokārt sagatavošana)	Zema	Matta, rūpnieciska

Atcerieties, ka pabeiguma izvēle var ietekmēt gan izmaksas, gan piegādes laiku. Dažiem pabeigumiem, piemēram, pulvera pārklājumam vai anodēšanai, ir nepieciešama maskēšana, lai aizsargātu vītnes vai kritiskas virsmas. Lielā apjomā ražojot alumīnija die štampējumus, apdari integrējot ar liešanas procesu, var optimizēt darba plūsmu un samazināt bojājumus, kas saistīti ar materiālu rokām turēšanu.

Blīvēšanas stratēģijas noplūžu novēršanai

Vai jums kādreiz die štampēts alumīnija materiāls nav izturējis noplūdes testu? Porozitāte ir dabiska liešanas sekas, taču to var kontrolēt. Lietojumiem, piemēram, hidrauliskajiem korpusiem vai pneimatiskajiem vārstiem, mikro porozitātes blīvēšanai visbiežāk izmanto vakuumimpregnāciju. Tā šeit darbojas:

• Impregnācija tiek veikta pēc visa apstrādes darbiem bet pirms virsmas apdari lai nodrošinātu, ka visas noplūdes vietas ir noblīvētas.
• Blīvējumi tiek ievilkts porās caur vakuuma palīdzību, novēršot gāzu izdalīšanos un pabeidzot defektus žāvēšanas laikā.
• Šī soļa izlaišana var izraisīt caurumus pārklājumos, koroziju vai spiediena noplūdes.

Citas blīvēšanas stratēģijas ietver O-veida gredzenu grobu projektēšanu un savietojamu blīvslapu vai blīvējumu norādīšanu montāžai. Misijas kritiskiem alumīnija diešanas komponentiem vienmēr jāpārbauda noplūdes ciešums ar spiediena testēšanu — un remonts jāplāno tikai kā pēdējais līdzeklis.

Bieži lietotas sekundārās operācijas uzmetumā

• Apgriešana (liekņu, ieplūdes kanālu un sprūdu noņemšana)
• CNC apstrāde (virsmas, caurumi, vītnes)
• Impregnācija (porainības blīvēšana)
• Virsmas apstrāde (anodēšana, pulvera pārklājums, pārklāšana)
• Iekļauto detaļu vai armatūras montāža
• Pēdējā pārbaude un noplūdes testēšana

Kopsavilkumā, rūpīga sekundāro operāciju plānošana var pārvērst standarta alumīnija sakausējuma liešanas prototipus par augstas veiktspējas, uzreiz piegādājamām detaļām. Iekļaujot apstrādi, pabeigšanu un hermētizācijas stratēģijas jau agrīnā stadijā, jūs samazināsiet pārstrādi, paātrināsiet PPAP/FAI procesu un nodrošināsiet, ka jūsu alumīnija diešanas detaļas atbilst pat visstingrākajām prasībām. Tālāk aplūkosim, kā šie pēcapstrādes lēmumi saistīti ar kopējiem izdevumiem un izgatavošanas laiku — palīdzot jums izveidot gudrāku iepirkumu plānu no RFQ līdz ražošanas palielināšanai.

Izmaksu un izgatavošanas laika lēmumu struktūra

Kad izvēlaties metāla detaļu ražošanas metodi, iespējas var šķist pārāk daudzas. Vai izvēlēties spiedliešanu, precīzās liesmas metodi, smilšu formas liešanu, metāla injekcijas formēšanu (MIM) vai pat CNC apstrādi? Pareizā atbilde ir atkarīga no jūsu projekta ekonomikas, nepieciešamā termiņa un detaļas sarežģītības. Aplūkosim izmaksu un laika faktorus, lai jūs varētu droši izdarīt vērtībai orientētu izvēli savam nākamajam projektam.

Instrumentu izmaksu un izgatavošanas laika faktori

Iedomājieties, ka jums nepieciešami tūkstošiem augstas precizitātes stiprinājumu jauna produkta izlaišanai. Vai vajadzētu ieguldīt dārgā matricā vai palikt pie lētākas rīkojuma alternatīvas? Šeit ir tas, ko jūs pamanīsiet:

• Die casting: Augstākās rīkojuma izmaksas, taču tērauda formas kalpo simtiem tūkstošu ciklu. Sagaidiet garāku sākotnējo piegādes laiku (burtiski 12–15 nedēļas paraugiem), bet ātrus ciklus, kad sākas ražošana.
• Investīciju formēšana: Mēreni līdz augsti rīkojuma izmaksas, jo nepieciešamas vaska un keramikas veidnes. Parasti paraugu piegādes laiks ir 8–10 nedēļas, bet ražošana pēc apstiprināšanas ilgst 5–12 nedēļas.
• Smilšu formēšana: Zemākās rīkojuma izmaksas, visātrāk iestatāmas prototipiem vai īsiem sērijas numuriem. Rīkojums var būt gatavs 2–6 nedēļās, ar drīzu sekojošu ražošanu.
• MIM: Rīkojuma izmaksas un piegādes laiki ir līdzīgi izlējumam ar spiedformu, taču vislabāk piemēroti nelieliem, sarežģītiem komponentiem lielos apjomos.
• CNC apstrāde: Nav nepieciešams rīkojums, tāpēc var sākt nekavējoties. Ideāli piemērots prototipiem vai ļoti maziem sērijas numuriem.

Procesus	Rīkojuma izmaksas	Mājasgataves termiņš	Ražotāja ilgums	Optimālais apjoms	Virsmas apstrāde
Formaizgriešanā	Augsts	12–15 nedēļas	6–8 nedēļas pēc apstiprinājuma	2,500+	32–63 RMS
Investīciju gatavošana	Mērena–Augsta	8–10 nedēļas	5–12 nedēļas pēc apstiprinājuma	<1,000	63–125 RMS
Smilšu formēšana	Zema	2–6 nedēļas	2–6 nedēļas pēc apstiprinājuma	Singli–5 000+	250–500 RMS
MIM	Augsts	Līdzīgi kā ar injekcijas liešanu	Līdzīgi kā ar injekcijas liešanu	Augsts (10 000+)	Smalks (salīdzināms ar precizitātes liešanu)
CNC apstrāde	Nav (katram gabalam atsevišķi iestatījumi)	Tūlītējs	Tūlītējs	Vieni līdz simtiem	Labākais (apstrādāts virsmas apdaris)

Gabalizmaksas salīdzinājums atkarībā no apjoma

Skana sarežģīti? Apskatiet šādi: jo augstāks ir jūsu gadskārtējais apjoms un jo sarežģītāka detaļa, jo vairāk attaisnojas injekcijas liešanas sākotnējie ieguldījumi. Tāpēc, ka lielās rīkojumu izmaksas tiek sadalītas tūkstošos vai pat miljonos detaļu, kas samazina katras detaļas izmaksas. Savukārt prototipiem vai nelieliem sērijas apjomiem CNC apstrāde vai smilšu liesma var būt daudz ekonomiskāka.

• Formaizgriešanā nodrošina zemākās izmaksas uz vienu gabalu lielos apjomos, taču nav izdevīga nelieliem sērijas apjomiem, ņemot vērā rīkojuma izmaksu atmaksāšanos.
• Investīciju gatavošana ir ideāls nelieliem līdz vidējiem apjomiem ar ļoti detalizētām detaļām, kad injekcijas liešanas rīkojuma izmaksas nav attaisnojamas.
• Smilšu formēšana nav pārspējams ļoti maziem apjomiem, lielām detaļām vai ātrai prototipēšanai.
• MIM izceļas ar maziem, sarežģītiem formas elementiem ļoti lielos daudzumos.
• CNC apstrāde ir ieteicamākais variants prototipiem, dizaina izmaiņām vai zemā apjoma speciāldetaļām.

Kad alternatīvas ir labākas par die štampēšanu

Iedomājieties, ka izstrādājat komponentu ar sarežģītām iekšējām funkcijām, nelielu sērijas apjomu vai ierobežotu budžetu veidņu izgatavošanai. Šeit ir gadījumi, kad varētu izvēlēties citu ražošanas metodi:

• Investīciju gatavošana uzvar tad, ja nepieciešami precīzi detaļu elementi vai iegravējumi, kurus nevar izgatavot ar die štampēšanu, īpaši daudzumos zem 1000 gabaliem.
• Smilšu formēšana ir vispiemērotākais ļoti lieliem komponentiem vai vienreizējiem izstrādājumiem, kuros die un modelēšanas izmaksas būtu pārāk augstas.
• Metāla injekcijas formēšana salīdzinājumā ar die štampēšanu: MIM tiek izvēlēts mikroskopiski maziem, augstas precizitātes komponentiem desmitos tūkstošos vai vairāk, īpaši tad, ja nepieciešamas sakausējumu markas, kas nav piemērotas die štampēšanai.
• Die štampēšana salīdzinājumā ar injekcijas formēšanu: Ja apsverat plastmasas izmantošanu, injekcijas formēšana ir ekonomiskāka liela apjoma, ne-metāla detaļām.
• CNC apstrāde ir bezgalīgs ātrās konstrukcijas atkārtošanā vai tad, kad jums ir nepieciešamas daļas ar īpašībām, kas ir identiskas ar bulkmateriālu.

Reālistiskas iepirkuma grafiku izveide

Plānojat jaunu produktu vai lielu rampas izveidi? Izmantojiet šo kontroles sarakstu, lai nodrošinātu, ka iepirkuma plāns atbilst gan jūsu budžetam, gan grafikam:

1. Definējiet savu gada apjoms un paredzamais rampas plāns.
2. Novērtē savu lomu detaļu sarežģītība un vajadzība pēc smalku sienu dizaina.
3. Saraksts pielaide un neliešanas izturība prasībām.
4. Aplēs pārklājuma un apstrādes darbi slodze kritiskām virsmām vai funkcijām.
5. Vērtēt piegādes risks un apsveriet divu piegādātāju izmantošanu kritiskiem komponentiem.

Kartējot šos kritērijus savam izvēlētajam procesam, jūs izvairīsieties no pārsteigumiem — un dārgiem kavējumiem — nākotnē.

Lietveida priekšrocība cenas ziņā palielinās ar lielāku sērijas izmēru un sarežģītiem, plānsienas daļām, taču precīzlietveidai, smilšu formēšanai, MIM un CNC ir savas pielietošanas iespējas mazākiem sērijas izmēriem, sarežģītiem detāļu elementiem vai ātras prototipēšanas vajadzībām.

Esi gatavs pāriet no analīzes uz darbību? Nākamajā solī palīdzēsim tev noteikt, kad kausēšana var būt labāka par spiedizliešanu vispieprasītākajām automašīnu lietojumprogrammām — un kā izveidot piegādes darbplūsmu, kas minimizē risku no RFQ līdz ražošanas uzsākšanai.

Gadījumi, kad kausēšana ir labāka par spiedizliešanu automašīnu daļām

Vai jūs kādreiz esat brīnījies, kāpēc dažas automašīnu detaļas tiek izkausētas, savukārt citas izgatavotas ar precīziem lejšņurkļiem? Iedomājieties, ka projektējat balstiekārtu vai stūres piekari — detaļas, kas vienkārši nevar sabrukt. Šādos gadījumos pareizā izvēle starp kausēšanu un lejšņurkļu lietošanu nav tikai par izmaksām vai ātrumu; tā ir par atbilstību augstākajiem stiprības un drošības standartiem. Apskatīsim, kad kausēšana pārspēj lejšņurkļu lietošanu, kādi dizaina signāli norāda uz nepieciešamību pēc kausēšanas un kā veikt gludu pāreju, ja to prasa jūsu projekts.

Kad kausēšana pārspēj lejšņurkļu lietošanu

Skana sarežģīti? Ne gluži, ja vien saprotat galvenos atšķirības. Kausēšana formas metālu, izmantojot spiediena spēku, sakārtojot struktūras graudu virzienu, lai sasniegtu pārākas mehāniskās īpašības. Savukārt lejšņurkļu lietošana ielej karsētu metālu veidnē, nodrošinot ātru un liela apjoma ražošanu. Katram procesam ir sava vieta automašīnu lejšņurkļu pasaulē — taču drošībai kritiskām vai augsta triecienizturības detaļām bieži vien priekšroka tiek dota kausēšanai.

• Kalšana nodrošina neaizvietojamu izturību un izturību. Šis process rada uzlabotu graudu struktūru, kā rezultātā kaltais materiāls ir ideāli piemērots automašīnu šasijām, piedziņas sistēmai vai suspensijas komponentiem, kur tiek prasīta izturība pret triecieniem, nogurumu un ilgmūžību.
• Izliefšana ar veidnēm ir vispiemērotākā sarežģītām formām un lieliem apjomiem. Tā īpaši labi piemērota sarežģītu, plānsienu daļu ražošanai — piemēram, transmisijas korpusiem vai stiprinājumiem —, kur svarīgi ir svars, ražošanas ātrums un izmaksu efektivitāte.

Projektēšanas elementi, kas norāda uz kaltu ražošanu

Kad jums vajadzētu izvēlēties kaltu ražošanu, nevis izliefšanu ar veidni? Šeit ir raksturīgie signāli:

• Detaļām jāiztur atkārtoti triecieni vai augsti cikliskie slodzes (piemēram, stūres piekabes, savienojuma stieņi).
• Drošības kritiskas lietojumprogrammas, kurās sabrukums varētu būt katastrofāls.
• Prasības maksimālai elastībai un izturībai pret nogurumu.
• Projekti, kas ļauj vienkāršas, masīvas ģeometrijas, nevis ļoti sarežģītas iekšējas caurules.

Alumīnija diešanas rūpniecībā ir parasts izmantot diešanas ražotājus korpusiem un vākiem, savukārt pārejot uz kausēšanu detaļām, kurām nepieciešama augstākā mehāniskā integritāte. Piemēram, kausēti suspensijas rokturi vai piedziņas vārpstas ir standarta transportlīdzekļos, kuros veiktspēja un drošība ir visaugstākajā līmenī.

Kausēti vs. diešanas automašīnu komponenti: galvenie salīdzinājumi

Opcija	Izturība/plastiskums	Porozitātes risks	Izmantošanas laiks	Izmakas vienai detaļai (lielos apjomos)	Tipiskas lietošanas metodes
Kausēti automašīnu komponenti (sertificēts saskaņā ar IATF 16949)	Augstākā (optimizēta graudu plūsma)	Zemākā (homogēns materiāls)	Mērena (iekšējā veidņu dizaina izstrāde paātrina piegādi)	Konkurētspējīgas lielos apjomos; augstākas sarežģītām formām	Šasija, piedziņas sistēma, suspensija, drošībai kritiskas detaļas
Lietātie automašīnu daļas	Augsts (bet zemāks nekā izkausējumos)	Mērens (iekšējas porozitātes risks)	Ilgāks (sarežģīta veidņu izgatavošana)	Zemākais lielām sērijām, vienkāršiem formas veidiem	Korpusi, stiprinājumi, pārsegi, nestarpnieciskas struktūras

Pāreja no liešanas ar spiedformēm uz kausēšanu

Iedomājieties, ka esat izmantojis augstākās kvalitātes liešanu ar spiedformēm stiprinājumam, bet testi parāda, ka tas nav pietiekami izturīgs jaunākajai transportlīdzekļu platformai. Kas tālāk? Pāreja no liešanas ar spiedformēm uz kausēšanu var prasīt:

• Pārprojektēt daļas, lai tās būtu ražošanai piemērotākas ar kausēšanu — vienkāršākas, izturīgākas formas.
• SadARBOTIES ar kausēšanas speciālistu, lai optimizētu graudu plūsmu un materiāla izvēli.
• Jaunu prototipu validācija ar izturības un ietekmes testēšanu.

Ja jums nepieciešams uzticams partneris šim pārejai, apsveriet Shao-Yi Automotive Forging Parts . To IATF 16949 sertificētā ražotne nodrošina izcilu stiprumu, izturību un kvalitāti, savukārt to iekšējās veidņu projektēšanas un ātrās prototipēšanas iespējas var palīdzēt saīsināt piegādes laikus un droši pāriet no pilotražošanas uz masu ražošanu.

Piegādes Laika Un Kvalitātes Sekas

Piegādes laiks un kvalitāte ir būtiski automašīnu programmu gadījumā. Šeit ir tas, ko jūs pamanīsiet:

• Formēšana: Mazāk procesa soļu salīdzinājumā ar liešanu, mazāks defektu risks un ātrāka augšupejoša tendence lielapjomu ražošanai.
• Die casting: Ilgāks sagatavošanas posms veidņu izgatavošanai, taču nevienlīdzināms ātrums un atkārtojamība, kad ražošana sākusies — ideāli piemērots nestrukturāliem, liela apjoma komponentiem.

Galarezultāt lēmums izvēlēties karšanas vai litēšanas metodi automašīnu pielietojumos ir atkarīgs no veiktspējas prasībām, drošuma rezervēm un katra komponenta nozīmīguma. Saprotot šos kompromisus un sadarbojoties ar pārbaudītiem litēšanas uzņēmumiem un karšanas partneriem, jūs nodrošināsiet, ka jūsu daļas atbilst gan inženierijas, gan biznesa mērķiem.

No RFQ līdz pirmajiem paraugiem un ražošanas palielināšanai

Kad jūs iegādājaties litējumus, kā jūs bez dārgiem pārsteigumiem veiksmīgi pāriet no piedāvājuma pieprasījuma (RFQ) uz uzticamu masveida ražošanu? Izklausās sarežģīti, taču, izmantojot skaidru soļi pa solim procesu, jūs minimizēsiet riskus, paātrināsiet termiņus un nodrošināsiet ilgtermiņa panākumus savam projektam. Apskatīsim būtiskos posmus, izcelsim galvenos dokumentus un sniedzīsim jums piegādātāju novērtēšanas pārbaudes sarakstu, kas darbosies gan litēšanas pakalpojumiem, gan ieliešanas procesam, kā arī nepieciešamības gadījumā – karšanas alternatīvām.

RFQ un iespējamības pārskats

1. RFQ iesniegšana un sākotnējā pārbaude: Dalietiesies ar potenciāliem dieļa liešanas pakalpojumu piegādātājiem savus daļu zīmējumus, gadskārtējo apjomu, sakausējumu un kritiskos prasījumus. Pārliecinieties, vai esat norādījis informāciju par tolerancēm, virsmas apdarēm un sekundārām operācijām, lai saņemtu precīzu alumīnija dieļa liešanas cenu.
2. Ražošanas piemērotības analīze (DfM): Piegādātājs pārbauda jūsu dizainu no ražošanas piemērotības viedokļa, norādot uzlabošanas jomas — piemēram, vienmērīgu sienu biezumu, slīpumu vai ieleju. Sagaidiet DfM atskaiti un priekšlikumu pirms veidņu projektēšanas uzsākšanas.
3. Iespējamības apstiprinājums: Abas puses apstiprina tehnisko iespējamību, precizē neatrisinātos jautājumus un vienojas par projekta apjomu, grafiku un piegādājamajiem rezultātiem.

Instrumentu izgatavošana un nodošana ekspluatācijā

4. Moldflow simulācija un dizaina apstiprinājums: Pirms tērauda apstrādes tiek veikta moldflow analīze, lai paredzētu metāla plūsmu un iespējamas kļūdas. 3D un 2D veidņu zīmējumi tiek nodoti jums apstiprināšanai.
5. Instrumentu izgatavošana: Saņemot dizaina apstiprinājumu, formas veidotājs sāk instrumentu ražošanu. Ik nedēļas progresa atjauninājumi un materiālu sertifikāti tur jūs informētus.
6. Formas komisionēšana un izmēģinājums: Moldes izmēģinājuma uzsākšanas sanāksmē tiek salīdzinātas visas komandas. Procesā ietilpst lēna spiediena un strauja spiediena moldes izmēģinājumi, mašīnas parametru regulēšana un video dokumentācija pārredzamībai.
7. Tērauda drošas pielāgošanas: Veic nelielas korekcijas formas elementā, lai sasniegtu mērķa izmērus pirms oficiālā paraugu ņemšanas.

Pirmie izstrādājumi, spējas un apstiprinājums

8. T1 paraugu iesniegšana: Piegādātājs nodrošina T1 paraugus, tostarp pilna izmēra pārbaudi un rentgena pārbaudes ziņojumus (parasti trīs daļas katrs triju dienu laikā pēc izmēģinājuma pabeigšanas).
9. Pirmās partijas inspekcija (FAI): Tiek veikts visaptverošs pārskats par daļu izmēriem, materiālu sertifikātiem un funkcionālo testēšanu, lai verificētu atbilstību ( atsauce ).
10. Spēju pētījumi un PPAP: Automobiļu vai regulētās nozares gadījumā pirms pilnas apstiprināšanas ir nepieciešamas procesa spējas (Cp/Cpk) analīzes un Ražošanas sastāvdaļu apstiprināšanas process (PPAP) dokumentācija.
11. Projekta kopsavilkums un apstiprināšana: Pircējs un piegādātājs rīko kopsavilkuma tikšanos, lai izskatītu mēģinājumu rezultātus, atrisinātu atvērtos jautājumus un apstiprinātu gatavību ražošanai.

Kontrolpunkts	Īpašnieks	Galvenie dokumenti
DfM apstiprinājums	Pircējs/Piegādātājs	DfM ziņojums, zīmējumu rediģējums
Moldflow un dizaina apstiprināšana	Pircējs	Moldflow analīze, 3D/2D zīmējumi
T1 Parauga apstiprinājums	Pircējs/Piegādātājs	Pārbaudes pārskati, rentgena attēli, FAI
Spēju izpēte/PPAP	Piedāvātājs	Cp/Cpk dati, Kontroles plāns, FMEA
Ražošanas atbrīvojums	Pircējs	Parakstīti paraugi, galīgā dokumentācija

Rampa uzraudzība un nepārtraukta uzlabošana

12. Ražošanas palielināšana: Sākt masveida ražošanu ar ciešu procesa parametru, defektu līmeņu un piegādes grafiku uzraudzību. Piegādātājs nodrošina pastāvīgus pārbaudes pārskatus un procesa datus.
13. Nepārtraukta uzlabošanās: Abas puses analizē ražošanas datus, īsteno korektīvas darbības un veic procesu optimizāciju izmaksu, kvalitātes un piegādes aspektos.

Piegādātāju novērtēšanas pārbaudes saraksts

Pareizas dieļiešanas servisa vai dieļiešanas uzņēmuma izvēle ir būtiska projekta panākumiem. Izmantojiet šo pārbaudes sarakstu—pielāgotu no nozares labākajiem standartiem—lai novērtētu savus partnerus:

• Uzņēmuma pieredze un kapacitāte: Pierādīts rekordi un spēja paplašināties atbilstoši jūsu vajadzībām
• Sertifikācijas: ISO, IATF 16949 vai citi attiecīgie standarti
• Materiālu izsekojamība: Uzticama piegāde un pilna dokumentācija
• Procesa kontrole: Dokumentētas procedūras, veidņu uzturēšana un procesa uzraudzība
• Kvalitātes nodrošināšana: Izsmalcināta testēšana (CMM, rentgenstarojums), stabili inspekcijas procesi
• Defektu pārvaldība: Zemi vēsturiskie defektu rādītāji, skaidra nekonformitāšu risināšana
• Izmaksu pārredzamība: Skaidra alumīnija dieļiešanas cena, bez slēptām maksām
• Nepārtraukta uzlabošanās: Demonstrēta spēja optimizēt un inovēt

Kas notiks, ja jūsu projekts pārsniedz die šķiedrveida ražošanas iespējas?

Dažreiz jūsu komponenta izturības vai ietekmes prasības var pārsniegt to, ko var nodrošināt die šķiedrveida ražošanas produkti vai pat investīciju liešanas process. Šādos gadījumos apsveriet kalašanas partneri ar pierādītām kvalifikācijām. Piemēram, Shao-Yi Automotive Forging Parts nodrošina IATF 16949 sertifikāciju, ātru prototipēšanu un pilna cikla ražošanu lietojumprogrammām, kurām nepieciešama augsta izturība—palīdzot jums samazināt riskus saistībā ar termiņiem un kvalitāti, kad jūs palielināt mērogu.

Ievērojot strukturētu darba plūsmu no RFQ līdz uzsākšanai—un izvēloties piegādātājus, kuri izceļas katrā pārbaudes punktā—jūs nodrošināsiet, ka jūsu die šķiedrveida ražošanas projekts tiks pabeigts laikā, ietvaros un ar kvalitāti, kādu jūsu lietojumprogramma prasa.

Bieži uzdotie jautājumi par die šķiedrveida ražošanu

1. Kāda ir atšķirība starp liešanu un die šķiedrveida ražošanu?

Litēšana ir plašs metālu ražošanas process, kurā kausētu metālu ielej veidnē, lai tas sacietētu par detaļu. Formas litēšana ir konkrēts litēšanas veids, kas izmanto augstu spiedienu, lai ievadītu kausētu metālu atkārtoti izmantojamās tērauda formās, radot lielā apjomā precīzas, plānsienas detaļas ar lielisku virsmas apstrādi.

2. Vai formas litēšana ir pastāvīgas formas process?

Jā, formas litēšanai izmanto pastāvīgas tērauda formas (dies), kuras var atkārtoti izmantot tūkstošiem ciklu, tādējādi padarot to par ideālu procesu lielserijas ražošanai. Atšķirībā no smilšlitēšanas, kur formas tiek izmantotas vienu reizi, formas litēšanas pastāvīgās iekārtas nodrošina saskaņotību un atkārtojamību.

3. Kādi ir daži formas litēšanas piemēri?

Formās aplitētās detaļas ietver elektronisko korpusus, automašīnu stiprinājumus, mājsaimniecības tehnikas rāmjus, savienotāju korpusus un siltuma izkliedētājus. Šīm detaļām ir labums no formas litēšanas spējas masveidā radīt sarežģītas formas, plānas sienas un integrētas funkcijas.

4. Kādi ir galvenie soļi formas litēšanas procesā?

Litāžas process ietver formas sagatavošanu, karsēta metāla ievadīšanu zem augsta spiediena, detaļas atdzesēšanu formā, sacietējušās detaļas izmešanu, lieko materiālu noņemšanu un nepieciešamās sekundārās operācijas, piemēram, apstrādi ar mašīnām vai pabeigšanu.

5. Kā izvēlēties starp litāžu un precīzlitāžu?

Litāža ir vispiemērotākā lielākiem apjomiem, plānsienām un dimensiju precizitāti prasošām detaļām, savukārt precīzlitāža ir labāka mazākiem apjomiem un ļoti detalizētām vai sarežģītām formām. Izvēloties procesu, ņemiet vērā gada apjomu, detaļas sarežģītību un nepieciešamo virsmas apdarinājumu.
