Ko tiešsaistes CNC komponenti patiesībā nozīmē mūsdienu ražošanā

Iedomājieties, ka jums nepieciešams precīzi apstrādāts alumīnija kronšteins jūsu prototipam. Pirms desmit gadiem jūs apmeklētu vietējās mašīnu darbnīcas, personiski izskaidrotu savas prasības, nodotu fiziskus zīmējumus un gaidītu vairākas dienas — reizēm pat nedēļas — līdz saņemtu piedāvājumu. Šodien? Jūs augšupielādējat CAD failu, cenu saņemat mazāk nekā minūtē un pasūtījumu varat sekot no sava tālruņa. Tieši tas ir tiešsaistes CNC komponentu būtība: pamatigs pārmaiņu posms tam, kā inženieri un iepirkumu speciālisti iegādājas precīzi apstrādātus komponentus .

Tiešsaistes CNC daļas ir pielāgotas apstrādātās sastāvdaļas, ko pasūta caur digitāliem platformām, kas jūs tieši savieno ar ražošanas iespējām. Šīs platformas aizstāj tālruna zvanus un rūpnīcu apmeklējumus ar vienkāršotām tīmekļa saskarnēm, pārvēršot to, kas bija attiecību balstīts un laikietilpīgs process, par kaut ko tikpat vienkāršu kā tiešsaistes iepirkšanās — bet rūpnieciskās precizitātes daļām.

No CAD faila līdz pabeigtai detaļai dienu laikā

Tradicionālās mašīnu darbnīcas attiecības prasīja ievērojamus priekšlaicīgos ieguldījumus. Jums bija jāidentificē potenciālie piegādātāji, jānoraksta apmeklējumi, jāapspriež ražošanas iespējas un jāvienojas par noteikumiem pat pirms saņemšanas piedāvājumu. Katrs jauns projekts nozīmēja šī cikla atkārtošanu, un cenām salīdzināšana vairākās darbnīcās varēja aizņemt nedēļas ilgu laiku jūsu komandas darbam.

Ar tiešsaistes CNC apstrādes pakalpojumiem šis laika grafiks dramatiski saīsinās. Mūsdienu platformas pieņem standarta failu formātus, piemēram, STEP, IGES un natiīvos CAD failus, pēc tam izmanto sarežģītus algoritmus, lai nekavējoties analizētu jūsu detaļas ģeometriju. Pēc nozares datiem šīs sistēmas var samazināt piedāvājumu sagatavošanas laiku līdz pat 90 % — cenras vai nu 5 sekundēs, vai arī 60 sekundēs, nevis 1–5 dienās.

Kas to padara iespējamu? Platformas izmanto mākslīgo intelektu un mašīnmācīšanos, lai automātiski novērtētu detaļas sarežģītību, materiāla prasības, precizitātes robežas un virsmas apdari. Nevis meistaram manuāli pārskatīt zīmējumus un aprēķināt darba stundas, sistēma apstrādā jūsu 3D modeli, salīdzinot to ar noteiktajiem ražošanas parametriem.

Kā digitālās platformas mainīja CNC iegādes procesu

Pirms digitālo platformu kļuva par ikdienišķu parādību, detaļu dati pastāvēja izkliedētās vietās — inženieru rakstāmgaldos, e-pasta pavedienos, piegādātāju failos un rokrakstā uzrakstītās piezīmēs. Komponenta pilnīgās vēstures atrašana nozīmēja meklēšanu vairākos salmu kaudzēs, neesot nekādas garantijas, ka atradīsiet to, kas jums nepieciešams.

Mākoņa tehnoloģijās balstītās ražošanas platformas mainīja šo realitāti. Tagad katrs jūsu izgatavotais izgatavošanas variants, katrs pārbaudītais materiāls un katrs veiktais precizitātes pielāgojums var tikt saglabāts vienā viegli pieejamā vietā. Šis datu pamatā balstītais pieejas veids ne tikai paātrina pasūtījumu procesu — tas ilgtermiņā ļauj pieņemt gudrākus lēmumus.

Svarīga ir arī pieejamības joma. Tiešsaistes CNC mašīnu tīkls maziem un vidējiem uzņēmumiem nodrošina piekļuvi ražošanas iespējām, kurām iepriekš bija nepieciešamas noteiktas attiecības ar piegādātājiem. Dažas platformas savieno lietotājus ar tīkliem, kas ietver vairāk nekā 1000 CNC mašīnu, tādējādi demokratizējot piekļuvi precīzai ražošanai neatkarīgi no uzņēmuma lieluma vai ģeogrāfiskās atrašanās vietas.

Tiešsaistes pasūtījumu darbplūsmas skaidrojums

Tipiskās darbplūsmas izpratne palīdz jums droši pārvietoties šajās platformās. Šeit ir tas, kā izskatās šis process:

• Faila augšupielāde: Iesniedziet savu 3D CAD failu (STEP AP203/AP214 formāti nodrošina visprecīzāko rezultātu) caur platformas interfeisu.
• Tūlītējā analīze: Sistēma novērtē ģeometriju, identificē potenciālas ražošanas problēmas un aprēķina apstrādes prasības.
• Cenas piedāvājuma izveide: Saņemiet cenu, pamatojoties uz izvēlēto materiālu, precizitātes prasībām, daudzumu un virsmas apdarei piedāvātajām opcijām — bieži vien sekundes laikā.
• DFM atsauksmes: Dažas platformas nodrošina reāllaika dizaina optimizāciju ražošanai, norādot problēmas, piemēram, neatbalstītas ģeometrijas vai pārmērīgi stingras precizitātes prasības, pirms jūs veicat pasūtījumu.
• Pasūtījuma izveide: Izvēlieties vēlamās opcijas, apstipriniet specifikācijas un iesniedziet maksājumu.
• Ražošanas izsekošana: Digitāli uzraudziet savas pasūtījuma izgatavošanas, apstrādes un piegādes posmus.

Šis CNC pakalpojumu modelis ir svarīgs, jo tas risina divus ilgstošus problēmu punktus: ātrumu un pārredzamību. Inženieri, kuri strādā ar stingriem izstrādes grafikiem, var nekavējoties saņemt piedāvājumus, nevis gaidīt atpakaļzvanus. Iepirkumu speciālisti var salīdzināt cenās starp dažādiem materiāliem un daudzumiem, neveicot ilgstošas pārrunas. Visi redz tieši, par ko tie maksā un kad detaļas tiks piegādātas.

Pāreja notiek ne tikai dēļ ērtībām — tā ļauj paātrināt iterāciju ciklus, samazināt iepirkumu administratīvo slogu un padarīt precīzās ražošanas pakalpojumus pieejamus komandām, kurām agrāk nebija iespējams attaisnot attiecību veidošanas investīcijas, kas tradicionālajai piegādes sistēmai nepieciešamas.

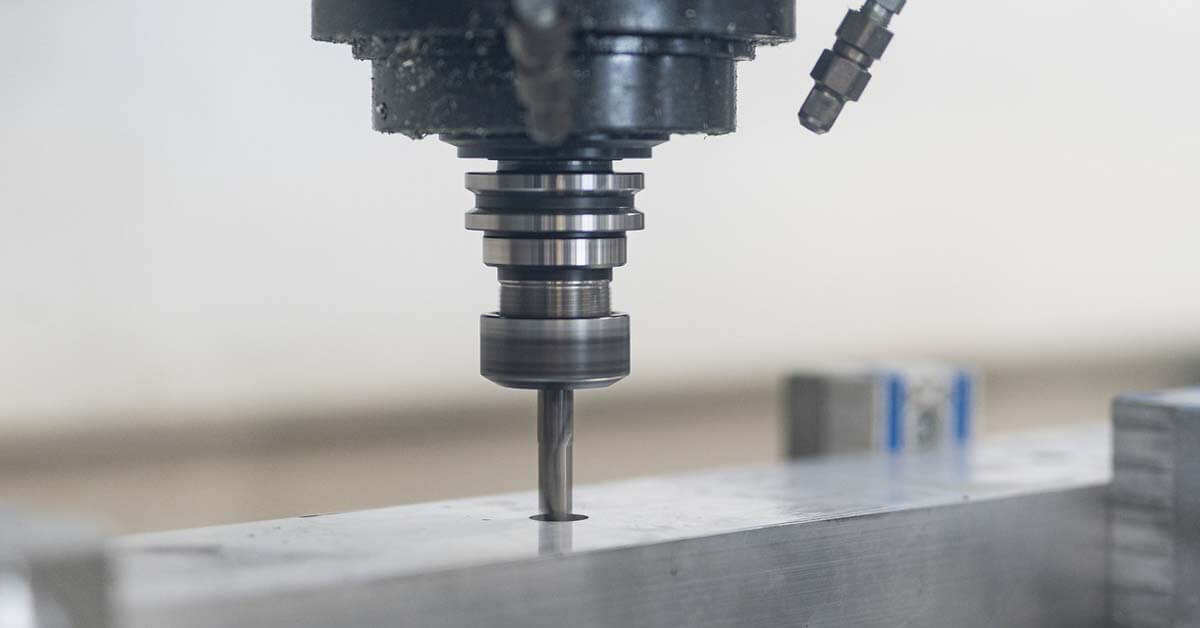

Materiālu izvēles pamācība CNC apstrādātām komponentēm

Jūs esat augšupielādējuši savu CAD failu un saņēmuši nekavējoties cenu piedāvājumu. Tagad pienāk lēmuma pieņemšanas brīdis, kas tieši ietekmē jūsu detaļas veiktspēju, izmaksas un piegādes laiku: materiāla izvēle. Atšķirībā no darba plūsmas soļa — ko lielākā daļa platformu apstrādā vienmērīgi — pareizā materiāla izvēle prasa sapratni par kompromisiem, ko neviens algoritms nevar veikt jūsu vietā.

Tiešsaistes CNC platformas parasti piedāvā desmitiem materiālu variantu — no visbiežāk izmantotajām alumīnija saklājumu līdz augstas veiktspējas inženierijas plastmasas . Izvēles problēma nav pieejamībā — tā ir zināšanās par to, kurš materiāls atbilst jūsu lietojumprogrammas prasībām, nepārmaksājot vai nepanākot vajadzīgo veiktspēju. Apskatīsim visbiežāk pieejamos variantus un noskaidrosim, kad katrs no tiem ir piemērots.

Metāli, kurus vislabāk apstrādā tiešsaistē

Metāli joprojām ir CNC apstrādes pamats, un tiešsaistes platformas ļoti efektīvi ar tiem strādā. Šeit jūs visbiežāk sastapsiet:

Aluķa ligām pārvalda tiešsaistes CNC pasūtījumus labu iemeslu dēļ. To apstrāde notiek ātri, to apstrāde ir lētāka nekā tērauda un tām ir lieliskas izturības pret svaru attiecības. Divas kvalitātes parādās gandrīz uz katras platformas:

• 6061 Alumīnija: Universālais sakausējums. Laba apstrādājamība, lieliska korozijas izturība un metināmība padara to ideālu vispārējiem mērķiem paredzētiem komponentiem, korpusiem un strukturāliem elementiem. Parasti tas ir zemākās izmaksas metāla risinājums.
• 7075 Alumīnija: Ievērojami izturīgāks nekā 6061 (tuvojoties dažu tēraudu rādītājiem), bet grūtāk apstrādāms un dārgāks. Izvēlieties šo sakausējumu tad, ja svarīga ir izturības pret svaru attiecība — piemēram, aviācijas stiprinājumiem, augsta sprieguma stiprinājumiem vai veiktspējas pielietojumiem.

Sasis nodrošina augstāku izturību un nodilumizturību nekā aluminija sakausējumi, taču ar ilgākas apstrādes laika un augstāku cenām saistītām izmaksām:

• 1018 mīkstais tērauds: Viegli apstrādāms, metināms un virsmas kalvejams. Lielisks zema sprieguma strukturāliem komponentiem, stieņiem un stiprinājumiem, kur korozija nav problēma.
• 4140 sakausētais tērauds: Termiski apstrādājams, lai iegūtu būtisku izturības pieaugumu. Izmanto vārpstām, zobratu pāriem un komponentiem, kam nepieciešama izturība pret ciklisku slodzi.
• Nerūsējošie tēli (303, 304, 316): Korozijas izturība ir galvenais piesaistes faktors. 303 vieglāk apstrādāt; 316 piedāvā augstāku ķīmisko izturību medicīnas vai jūras lietojumiem.

Misinš un bronza apkalpo specializētus mērķus. Bronzas apstrāde nodrošina lieliskus virsmas apdarinājumus un dabisku smērīgumu — ideāli ieliktņiem, bultām un dekoratīvām sastāvdaļām. CNC bronzas detaļas parasti maksā vairāk nekā alumīnija, taču tās apstrādā prognozējamā veidā. Vara cinka sakausējums (messings) piedāvā līdzīgus priekšrocības ar labāku elektrisko vadītspēju, tāpēc tas ir populārs elektriskajām kontaktligzdām un savienojumiem.

Inženierijas plastmasas CNC projektos

Tad, kad metāls nav nepieciešams — vai arī tad, kad svarīgi ir īpašības, piemēram, elektriskā izolācija, ķīmiskā izturība vai mazāka masa, — inženierijas plastmasas kļūst pievilcīgas alternatīvas. Tomēr nilona un citu plastmasu apstrāde prasa izpratni par to unikālajām īpašībām.

Delrin (Acetal/POM) iet iekšā starp visvieglāk apstrādāmajiem plastmasas materiāliem. Šis Delrin materiāls piedāvā izcilu izmēru stabilitāti, zemu mitruma absorbciju un dabisku smērīgumu. Tas ir pirmā izvēle zobratu, bultskrūvju un precīziem mehāniskiem komponentiem, kur svarīgi saglabāt vienmērīgus izmērus. Delrin plastmasa tiek apstrādāta tīri ar minimālu malu uzraušanos — būtisks priekšrocības pārsvars salīdzinājumā ar elastīgākiem alternatīvajiem materiāliem.

No neilona rada kompromisu, ko vajadzētu saprast. Nylonu apstrādei izmanto, jo tas piedāvā lielisku izturību un nodilumizturību, taču tas absorbē mitrumu no gaisa, izraisot izmēru izmaiņas 2–3%. Tādēļ apstrādājamais nylonis ir mazāk piemērots precīzām lietojumprogrammām ar stingriem izmēru noteikumiem, ja netiek ņemts vērā pietūkums. Lietais nylonis parasti labāk apstrādājams nekā ekstrudētie kvalitātes veidi, radot tīrākus griezumus ar mazāku iekšējo spriegumu. Lietojumprogrammām, kurām nepieciešama nylona izturība, bet nav mitruma saistītu problēmu, var apsvērt stikla vai MDS piepildītos kvalitātes veidus — tomēr stikla piepildītie varianti ātrāk nodilst griešanas rīkus.

Polikarbonāts nodrošina triecienizturību, kuru var salīdzināt ar mazākuma plastmasu. CNC apstrādāti polikarbonāta detaļas ir piemērotas caurspīdīgiem vākiem, aizsargiem un korpusiem, kam nepieciešama redzamība un izturība. Tomēr tā ir vairāk pakļauta sprieguma plaisām nekā acetāls un prasa rūpīgu instrumentu maršruta plānošanu, lai novērstu virsmas defektus.

Materiālu piemērošana pielietojuma prasībām

Skan sarežģīti? Šis salīdzinājumu grafiks vienkāršo lēmumu pieņemšanu, sakartojot materiālu īpašības pret visbiežāk sastopamajām lietojumprogrammu vajadzībām:

Materiāls	SPĒKS	Korozijas atbalstība	Izmaksu kategorija	Labākās pielietošanas iespējas
Alūminija 6061	VIDĒJS	Laba	Zema	Korpusi, stiprinājumi, vispārīgas strukturālas detaļas
Alumīnijs 7075	Augsts	Mērens	VIDĒJS	Aeronautikas komponenti, augstas slodzes stiprinājumi
Nerūsējošais tērauds 316	Augsts	Ērti	Augsts	Medicīnas ierīces, jūras tehnika, ekspluatācija ķīmiskā vidē
4140 Tērauds	Ļoti augsts	Slikta	VIDĒJS	Vārpsti, zobrati, slodzes izturīgi komponenti
Bronza	VIDĒJS	Laba	Vidējs-Augsts	Vārpstas uzglaubes, bultiņas, nodilumizturīgas virsmas
Delrin (acetal)	VIDĒJS	Ērti	Zema-Vidēja	Precīzās zobratu pārnesumkārbas, izolatori, pārtikai drošas detaļas
Nailons 6/6	VIDĒJS	Laba	Zema	Nodilumizturīgas detaļas, neprecīzas vārpstas uzglaubes
Polikarbonāts	VIDĒJS	Mērens	Zema-Vidēja	Caurspīdīgas pārklājuma plāksnes, triecienuizturīgi korpusi

Ja esat neizlēmīgs, sāciet ar trīs jautājumu uzdošanu: Kādas slodzes vai spriedzes ietekmēs detaļu? Kādā vidē tā darbosies? Kāds ir jūsu budžeta ierobežojums? Lielākajai daļai prototipu izstrādes darbu 6061 alumīnija sakausējums vai delrīna plastmassa aptver 80 % lietojumprogrammu pie saprātīgas cenas. Premium materiālus, piemēram, 7075 alumīniju, nerūsējošo tēraudu vai PEEK, saglabājiet lietojumiem, kur to īpašās īpašības attaisno papildu izmaksas.

Materiāla izvēle tieši ietekmē ne tikai detaļas veiktspēju, bet arī jūsu piedāvājuma cenu un piegādes laiku. Tagad, kad jūs zināt, kas ir pieejams, nākamais solis ir nodrošināt, ka jūsu dizains patiešām var tikt efektīvi ražots — kas mūs noved pie principiem, kuri padara detaļas vieglākas (un lētākas) apstrādāt.

Dizaina principi, kas padara detaļas vieglākas apstrādāt

Jūs esat izvēlējušies savu materiālu un esat gatavi augšupielādēt. Tomēr tieši šis faktors atšķir vienkāršus pasūtījumus no neapmierinošiem noraidījumiem: cik labi jūsu dizains ņem vērā to, ko CNC mašīnas patiešām spēj izdarīt. Ražošanai piemērota konstruēšana (DFM) nav tikai nozares žargons. Tas ir starpība starp tūlītēju piedāvājumu un ražošanas iespējamības konsultāciju, kas liek jums atgriezties pie CAD programmas.

Tiešsaistes platformas automātiski analizē jūsu ģeometriju un norāda elementus, kas sarežģī CNC griešanu vai palielina izmaksas. Šo ierobežojumu izpratne pirms augšupielādes saglabā pārskatīšanas ciklus un nodrošina, ka jūsu CNC apstrādātie komponenti paliek pieejami ceniski . Apskatīsim galvenos dizaina noteikumus, kas ir būtiski.

Dizaina noteikumi, kas samazina jūsu piedāvājuma cenu

Katrs jūsu produkta elements pārvēršas mašīnas darbības laikā — un mašīnas darbības laiks nosaka izmaksas. Daži dizaina lēmumi ietekmē būtiski, cik ilgi nepieciešams, lai izgatavotu produktu:

Iekšējo stūru rādiusi: Šis apstāklis sagādā vairāk problēmu dizaineriem nekā jebkurš cits ierobežojums. CNC griezējinstrumenti ir apaļi, tāpēc iekšējām stūrēm nevar būt pilnīgi taisnleņķiskas. Minimālais rādiuss ir vienāds ar pusi no izmantotā instrumenta diametra. Lielākajai daļai CNC frēzēšanas detaļām plānojiet vismaz 1/3 no kabatas dziļuma lielumā iekšējos rādiusus. Mazāki rādiusi prasa mazākus instrumentus, kas darbojas lēnākā ātrumā — tieši palielinot jūsu piedāvājuma summu.

Iekšējiem stūriem nepieciešami apļveida apstrādes elementi vai rādiusi. Ārējiem stūriem ir izdevīgi slīpumi. Jebkura detaļa, kurai nepieciešami patiesi taisnleņķiski stūri, maksās ievērojami vairāk, jo tai būs nepieciešama EDM apstrāde vai ļoti mazi, lēni kustīgi instrumenti.

Sienas biezums: Tievas sienas vibrē apstrādes laikā, izraisot novirzi un virsmas apstrādes problēmas. Minimālā ieteicamā biezuma vērtība atkarīga no materiāla:

• Alūminija: minimāli 0,5 mm (stabilitātes labad ieteicams 1,0 mm)
• Dzelzs: minimāli 0,8 mm
• Plastmasas: minimāli 1,5 mm (plastmasas vieglāk novirzās)

Caurluču dziļuma un diametra attiecība: Standarta urbšanas vārpstas grūti taisa caurumus, kuru dziļums pārsniedz četrkāršu to diametru. Dziļumi, kas pārsniedz desmitkāršu diametru, bieži prasa specializētus rīkus vai papildu apstrādes operācijas — abas šīs iespējas palielina izmaksas. Ja jums ir nepieciešami dziļi caurumi, pārdomājiet, vai vietā nevarētu izmantot caurcaurumus (apstrādājamus no abām pusēm).

Vītnes specifikācijas: Vītnes, kuru dziļums pārsniedz trīskāršu cauruma diametru, reti palielina stiprinājuma noturību, bet vienmēr palielina apstrādes laiku. Izmantojiet standarta vītņu izmērus, kas pieejami parastajos vītņu griežamos komplektos: metriskie M3, M4, M5, M6 un M8; imperiālie #4-40, #6-32, #8-32 un 1/4-20. Nestandarta vītnēm nepieciešami pielāgoti rīki un garāks piegādes laiks.

Funkcijas, kas sarežģī tiešsaistes CNC pasūtījumus

Daži konstrukcijas lēmumi ne tikai palielina izmaksas — tie var izraisīt pilnīgu pasūtījuma noraidīšanu vai prasīt manuālu pārbaudi, kas kavē jūsu piedāvājuma saņemšanu. Saskaņā ar Protolabs DFM norādījumiem šādas bieži sastopamās kļūdas rada visvairāk problēmu:

• Nevajadzīga apstrāde: Detaļu projektēšana, kurās nepieciešams noņemt lieko materiālu, kad vienkāršāka ģeometrija būtu pietiekama. Piemērs: norādīt apaļu detaļu, kas ietverta materiālā un kuru jānoņem ar frēzēšanu, kamēr aplis varētu tikt vienkārši izgriezts no заготовки.
• Mazs vai izvirzīts teksts: Tekstam nepieciešami ļoti mazi galvgalvi, kas darbojas lēnā ātrumā. Liels teksts apstrādājas ātrāk; iegriezts teksts ir lētāks nekā izvirzīti burti, kuriem nepieciešams noņemt materiālu ap katru simbolu.
• Dziļas šauras kabatas: Urbumi, kuru dziļums ir lielāks par četrkāršotu to platumu, izraisa instrumenta novirzi un vibrācijas. Ja nepieciešamas dziļas struktūras, paplašiniet tās vai pieņemiet, ka precizitāte samazinās.
• Iekšējie izvirzumi un elementi: Standarta 3 ass CNC apstrāde var sasniegt tikai tos elementus, kas ir pieejami no augšas. Elementi, kas paslēpti zem pārkarei veidojošiem fragmentiem, prasa 5 ass apstrādi vai vairākas uzstādīšanas — abas iespējas būtiski palielina izmaksas.
• Pārmērīgi stingri pieļaujamie noviržu robežlielumi visur: Norādīt ±0,025 mm visai detaļai, kad tikai dažām kritiskām dimensijām tas ir nepieciešams. Stingri pieļaujamie noviržu robežlielumi prasa lēnākus pados, vairāk pārbaudes un reizēm arī slīpēšanas operācijas.

Pamatprincips? Izvairīties no funkcijām, kas prasa lēnas rīku ātrumus, specializētus rīkus vai vairākas mašīnu uzstādīšanas. Katra no tām pievieno laiku, bet tieši laiku jūs maksājat.

Jūsu CAD failu sagatavošana augšupielādei

Jūsu CNC mašīnas daļas ir tik precīzas, cik precīzi ir faili, kurus jūs iesniedzat. Tīkla balstīti formāti, piemēram, STL, der 3D drukai, bet neatbilst CNC apstrādei — tie gludas līknes pārveido par mazām trijstūrīšu formām, zaudējot matemātisko precizitāti, kas nepieciešama apstrādei.

Ieteicamie formāti CNC izgatavošanai:

• STEP (AP203 vai AP214): Universālais standarts. Darbojas gandrīz visos platformās un precīzi saglabā cietās ģeometrijas datus.
• IGES: Plaši saderīgs, taču sarežģītiem modeļiem var radīt virsmas spraugas. Izmantojiet STEP, ja iespējams.
• Parasolid (.x_t, .x_b): Ļoti augsta precizitāte, bieži izmantots SolidWorks un NX lietotāju vidū.
• Nativas CAD datnes: Dažas platformas tieši pieņem SolidWorks, Inventor vai Fusion 360 failus — saglabājot funkciju koku un samazinot konvertēšanas kļūdas.

Pirms augšupielādes izpildiet šo sagatavošanās pārbaudes sarakstu:

• Pārliecinieties, ka jūsu modelis ir ūdensnecaurspīdīgs cietais ķermenis bez atvērtām virsmām vai pašsekojošas ģeometrijas.
• Noņemt paslēptās funkcijas, konstrukcijas ģeometriju un neizmantotās skices
• Pārbaudīt, vai mērvienības atbilst jūsu nodomām (milimetri pret collām izraisa dārgas kļūdas)
• Pārbaudīt, vai kritiskie izmēri un pieļaujamās novirzes ir skaidri norādīti pievienotajos zīmējumos
• Vienkāršot pārāk sarežģītas splainu vai brīvās formas virsmas, kur standarta ģeometrija būtu pietiekama

Saskaņā ar JLCCNC failu sagatavošanas pamācību nepilnīgi vai nepareizi formatēti faili noved pie noraidītiem piedāvājumiem, nepareizi norādītiem komponentiem vai apstrādātiem izstrādājumiem, kas neatbilst jūsu nodomām. Piecu minūšu pārbaude jūsu eksportētajiem failiem saglabā dienas ilgus atpakaļejošus korekciju ciklus.

Kad jūsu dizains ir optimizēts un faili pareizi sagatavoti, nākamais jautājums ir saprast tieši to, kādu precizitātes līmeni šīs platformas spēj sasniegt — un kā pieļaujamās novirzes specifikācijas ietekmē gan izmaksas, gan iespējas.

Pieļaujamo noviržu un precizitātes iespēju izpratne

Kad jūs pasūtat precīzās CNC apstrādes pakalpojumus caur tiešsaistes platformu, skaitļi ir būtiski. Norādot ±0,005 collas, kad pietiek ar ±0,010 collām, jūsu izmaksas dubultojas. Norādot ±0,010 collas, kad jūsu montāžai nepieciešama ±0,001 collas precizitāte, jūs neizbēgami saņemsiet detaļu, kas nederēs. Izpratne par precizitātes klasiem un to noteicošajiem faktoriem atdala inženierus, kuri pirmajā reizē iegūst pareizas detaļas, no tiem, kas iesprostojas pārskatīšanas ciklos.

Precizitāte nosaka pieļaujamo novirzi no norādītā izmēra. 1,000 collas izmēram ar ±0,005 collas precizitāti nozīmē, ka inspekcijai atbilst jebkura mērvienība no 0,995 līdz 1,005 collām. Tomēr daudzi konstruktōri neievēro šo: stingrākas precizitātes prasības ne tikai palielina izmaksas — tās var fundamentāli mainīt to, kā tiek izgatavota jūsu detaļa.

Standarta un precīzās precizitātes skaidrojums

Tiešsaistes platformas parasti piedāvā trīs pieļaujamības līmeņus, kuriem katram ir atšķirīgas izmaksu un iespēju sekas. Saskaņā ar Xometry pieļaujamības norādījumiem standarta pieļaujamība CNC apstrādei ir ±0,005" (0,127 mm) metāliem un ±0,010" (0,254 mm) plastmasām — un lielākajai daļai lietojumu šis līmenis ir pilnīgi pietiekams.

Precizitātes līmenis	Tipisks diapazons	Lietojumi	Ietekme uz izmaksām
Standarta precizitāte	±0,005" (0,13 mm) vai vairāk	Korpusi, skavas, vispārīgi komponenti	Bāzes cena
Augstas precizitātes	±0,001″ līdz ±0,005″ (0,025–0,13 mm)	Bultskrūvju korpusi, savienojošās virsmas, komplekti	1,5–2 reizes augstākas nekā standarta izmaksas
Ultraprecīzija	±0,0001″ līdz ±0,001″ (0,0025–0,025 mm)	Optiskie komponenti, medicīnas ierīces, kosmosa tehnika	2–4 reizes augstākas nekā standarta izmaksas

Kāpēc izmaksas tik strauji pieaug? Šaurākas pieļaujamības prasa lēnākus griešanas ātrumus, lai samazinātu vibrācijas un rīka nolieces. Saskaņā ar Protocase pieļaujamības specifikācijām ultraprecīzu pieļaujamību sasniegšanai nepieciešama ne tikai rūpīga apstrāde, bet arī specializēta mērīšanas aprīkojuma izmantošana validācijai. Elementu, kuru var izmērīt ar standarta kalibrētājiem ar precizitāti ±0,005", pie precizitātes ±0,0005" var būt jāizmēra ar koordinātu mērīšanas mašīnu (CMM) — kas palielina pārbaudes laiku un aprīkojuma izmaksas.

Kopsavilkums? Precīzus izmēru noviržu robežas piemērojiet izvēlēti. Norādiet augstu precizitāti tikai tiem izmēriem, kas ietekmē savienojumu, funkcionalitāti vai veiktspēju. Nekritiskiem elementiem atstājiet standarta izmēru noviržu robežas, un jūsu CNC pagriešanas vai frēzēšanas piedāvājuma cena attiecīgi samazinās.

Kad precīzie izmēri patiešām ir svarīgi

Šeit ir praktiska sistēma: uzdodiet sev jautājumu, vai izmērs ietekmē montāžu, funkcionalitāti vai izskatu. Ja virsma savienojas ar citu komponentu, tad izmēru noviržu robežas ir būtiskas. Ja tas ir ārējs pavediens, kuru neviens neskar, pietiek ar standarta precizitāti.

Precīzās apstrādes pakalpojumi kļūst būtiski šādos gadījumos:

• Preses savienojumi vai berzes savienojumi: Kad vellei jāiekļūst gultņa caurumā, izmēru precizitāte tieši nosaka, vai montāža paliks stabila vai velle brīvi rotēs.
• Slīdošas vai rotējošas savienojuma veidas: Pistoni, vadītāji un rotējošās velles prasa kontrolētus atstarpes — pārāk cieši un tās bloķēsies, pārāk vaļīgi un tās svārstīsies.
• Blīvēšanas virsmas: O-gredzena rievas, blīvējuma virsmas un šķidruma caurules prasa vienmērīgus izmērus, lai novērstu noplūdes.
• Vairāku daļu montāžas: Kad jāsakrīt trīs vai vairākām daļām ar precizitāti, pievienošanās tolerances (tolerances stack-up) padara stingrus specifikāciju noteikumus savienojamajām funkcijām neizbēgamus.

Materiāla izvēle ietekmē arī sasniedzamo precizitāti. Kā norāda Xometry, mīkstāki materiāli, piemēram, nilons, HDPE un PEEK, liecas griešanas laikā, tādējādi grūtāk ievērot stingras tolerances bez specializētas rīku aprīkojuma. Metāli, piemēram, aluminija sakausējumi un tērauds, tiek apstrādāti prognozējamāk, tāpēc ar standarta CNC frezēšanas procesiem ir iespējams sasniegt ±0,001" tolerances.

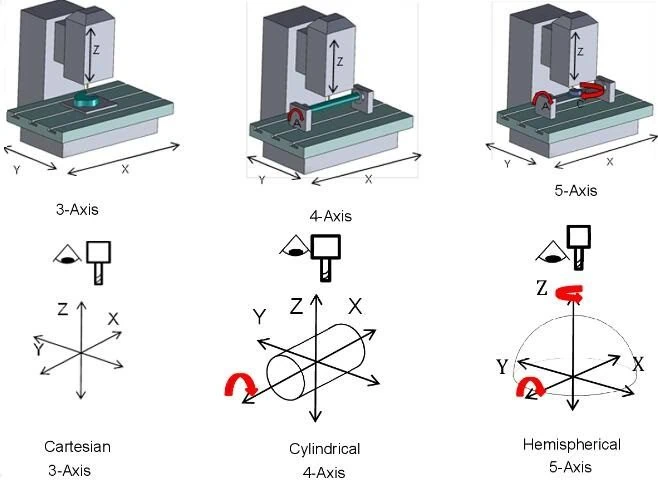

Kā daudzassu apstrāde ļauj ražot sarežģītu ģeometriju

Standarta 3-ass CNC mašīnas pārvieto griezējinstrumentu X, Y un Z virzienos — tas ir pietiekami prizmatiskām detaļām ar augšpusē pieejamām funkcijām. Bet kā būt ar slīpiem caurumiem, saliktām līknēm vai zemgriezuma funkcijām? Šeit kļūst nepieciešamas 5 ass CNC apstrādes pakalpojumu pakalpojumu pakalpojumi.

Piecas ass mašīnas pievieno divas rotācijas ass, ļaujot instrumentam (vai apstrādāmajai detaļai) slīdēt un rotēt griešanas laikā. Šī spēja ir būtiska tolerancēm divos galvenos veidos:

• Precīzums vienā uzstādījumā: Katra reizi, kad detaļa tiek pārvietota stiprinājumiekārtā, sakārtošanas kļūdas uzkrājas. Piecu ass apstrāde bieži vien ļauj pabeigt sarežģītas detaļas vienā uzstādījumā, novēršot atkārtotas stiprināšanas kļūdas, kas samazina precizitāti.
• Rīku pieejas leņķi: Iespēja sasniegt elementus saliktiem leņķiem bez pārvietošanas nozīmē stingrākas pieļaujamās novirzes tiem elementiem, kuriem citādi būtu nepieciešami vairāki uzstādījumi.

Tomēr piecu ass apstrādes iespējas ir pieejamas tikai par augstāku cenu. Ja jūsu detaļas ģeometriju var sasniegt ar trīs asu apstrādi un vienu vai divām orientācijas maiņām, tas bieži vien izrādās ekonomiskāk nekā pilnīgas piecu ass apstrādes izmantošana — īpaši prototipiem, kur uzstādīšanas izmaksas dominē.

Tas, kādas pieļaujamās novirzes jums patiesībā vajadzīgas un kādas mašīnu iespējas tās prasa, tieši ietekmē jūsu izmaksu optimizācijas stratēģiju. Runājot par izmaksām, aplūkosim tieši to, kas nosaka cenās tiešsaistes CNC detaļās, un kā samazināt izmaksas, nezaudējot kvalitāti.

Cenu veidojošie faktori un izmaksu optimizācijas stratēģijas

Jūs esat izveidojuši savu detaļu, izvēlējušies materiālu un norādījuši pieļaujamās novirzes. Tagad rodas jautājums, ko katrs inženieris un iepirkumu speciālists uzdod: cik tas patiesībā maksās? Atšķirībā no tradicionālajām apstrādes darbnīcām, kur cenāšana šķiet kā melnā kaste, izpratne par to, kas nosaka CNC apstrādes cenu, ļauj jums pieņemt gudrākus lēmumus — un bieži vien ievērojami samazināt izmaksas, nezaudējot kvalitāti.

Patiesībā CNC apstrādes izmaksas nav patvaļīgas. Tās seko prognozējamām tendencēm, kas balstītas uz kvantificējamiem faktoriem. Kad jūs saprotat, kas nosaka cenas veidošanos, jūs varat pielāgot savu pieeju, lai sasniegtu budžeta mērķus, vienlaikus iegūstot nepieciešamās detaļas.

Kas patiesībā nosaka CNC detaļu cenas

Katrs jums saņemtais piedāvājums sadalās dažos galvenajos izmaksu veidošanas faktoros. Saskaņā ar PARTMFG izmaksu analīzi, praktiska formula aptver būtiskākos aspektus:

Novērtētās izmaksas = (Materiālu izmaksas + Iestatīšanas izmaksas) + (Apstrādes laiks × Stundas likme) + Pabeigšanas izmaksas

Apskatīsim katru komponenti:

Materiāla veids un daudzums: Sievām materiālu izmaksas atšķiras ievērojami. Alumīnija cena parasti ir 5–10 USD par mārciņu, un tam ir lieliska apstrādājamība, kamēr tērauda cena ir 8–16 USD par mārciņu, un to nepieciešams griezt lēnākās ātrumās. Titanu un super sakausējumus padara dārgākus ne tikai to siervām materiālu cenām, bet arī specializētajām rīku sistēmām un ilgākajām apstrādes laikām, ko tie prasa. Metāla apstrādes izmaksas tieši atspoguļo gan materiāla cenu, gan to, cik strauji mašīnas var to apstrādāt.

Ģeometriskā sarežģītība: Vienkāršiem prizmatiskiem detaļām ar pamata dobumiem un caurumiem ir zemākas cenas nekā organiskām formām, kurām nepieciešami sarežģīti rīku ceļi. Dziļi dobumi, plānas sienas un šauri iekšējie stūri piespiedu kārtā samazina padeves ātrumu un prasa mazāka izmēra rīkus. Saskaņā ar U-Need cenu sadalījumu, detaļām, kurām nepieciešama 5 ass apstrāde, izmaksas ir ievērojami augstākas nekā 3 ass apstrādei — stundas likmes paaugstinās no 10–20 USD par vienkāršām 3 ass mašīnām līdz 20–40 USD par 5 ass apstrādes iespējām.

Toleranču prasības: Kā jau iepriekš minēts, stingrākas pieļaujamās novirzes nozīmē lēnākus apstrādes ātrumus, biežāku rīku maiņu un papildu pārbaudes soļus. Visam detaļas izmēram norādīt ±0,001" tad, kad šāda precizitāte nepieciešama tikai kritiskajām funkcijām, nevajadzīgi palielina izmaksas.

Virsma pabeiguma specifikācijas: Papildu apstrāde palielina izmaksas. Anodēšana, pulverkrāsošana, smilšstrūklas apstrāde un polīrēšana katrs prasa papildu darbaspēku, materiālus un apstrādes laiku virs pašas mašīnāpstrādes.

Piegādes termiņa izvēle: Ātrās pasūtījumu apstrādes prasa augstāku cenu. Standarta piegādes termiņi ļauj ražotnēm grupēt līdzīgus pasūtījumus un optimizēt mašīnu izmantošanu. Paātrinātas izpildes termiņu noteikšana traucē plānošanu un bieži prasa pārstrādāšanu.

Kā daudzums ietekmē jūsu izmaksas par vienu detaļu

Šeit ekonomijas no mēroga kļūst redzamas. Uzstādīšanas izmaksas — programmēšana, stiprinājumu izveide, rīku izvēle, pirmās detaļas pārbaude — paliek salīdzinoši nemainīgas, vai nu jūs ražojat vienu detaļu vai simts detaļas. Atšķirība ir tā, kā šīs fiksētās izmaksas tiek sadalītas.

Mazām CNC apstrādes sērijām (1–10 gabali) iestatīšanas izmaksas dominē jūsu piedāvājumā. Jūs varat samaksāt 150 USD iestatīšanai par 50 USD detaļu, tādējādi katras vienības efektīvās izmaksas veido 65 USD. Pasūtot 100 gabalus, tās pašas 150 USD iestatīšanas izmaksas sadalās pa 1,50 USD par vienību — efektīvās izmaksas dramatiski samazinās.

Apsveriet šo sadalījumu, pamatojoties uz tipiskām ražošanas situācijām:

Pasūtījuma daudzums	Iestatīšanas izmaksu ietekme	Vienības izmaksu ekonomika	Vispiemērotākā lietošanai
1–5 vienības	Augstas (dominē kopējās izmaksas)	Augstākās izmaksas par detaļu	Prototipi, dizaina validācija
10–50 gabali	Vidējas (nozīmīgas, bet sadalītas)	Pamanāms izmaksu samazinājums	Pilotražošanas sērijas, mazas partijas
100–500 vienības	Zema (labi amortizēta)	Spēcīga ražošanas mēroga ekonomija	Sākotnējā ražošana, krājumu uzkrāšana
500+ vienības	Minimāla ietekme uz vienības cenu	Materiāls un cikla laiks ir dominējoši faktori	Ražotāja apjoms

Prototipa izgatavošanas vai masveida ražošanas izvēle bieži vien atkarīga no šīs matemātiskās aprēķināšanas. Viens prototips par 200 USD var šķist dārgs — taču, ja tas apstiprina jūsu dizainu pirms rīku iegādes injekcijas liešanai, tas ir lēts apdrošināšanas risinājums. Savukārt, ja jums nepieciešami 5000 identiski komponenti, CNC apstrādes izmaksas vienam komponentam var nebūt konkurences spējīgas salīdzinājumā ar liešanas vai liešanas procesiem, kas paredzēti lielām partijām.

Gudri veidi, kā samazināt apstrādes izmaksas

Izmaksu optimizācija nenozīmē zemākas kvalitātes pieņemšanu. Tas nozīmē izšķērdējumu novēršanu un stratēģisku kompromisu veidošanu. Pamatojoties uz Scan2CAD apstrādes ekonomikas rokasgrāmatas un nozaru labāko prakses ieteikumiem, šīs stratēģijas regulāri samazina piedāvājumu izmaksas, nekaitot komponenta darbības rādītājiem:

• Vienkāršojiet ģeometriju, kur to ļauj funkcija: Noapaļotās iekšējās stūres, pietiekami biezas sienas un standarta caurumu dziļumi ievērojami samazina cikla laiku.
• Norādiet precizitātes prasības izvēlēti: Uzlieciet stingras precizitātes prasības tikai tiem elementiem, kam tās nepieciešamas. Nekritiskiem izmēriem atstājiet standarta precizitāti.
• Izvēlieties materiālus stratēģiski: Ja jūsu prasībām atbilst 6061 alumīnijs, nelietojiet 7075. Ja darbojas standarta nerūsējošais tērauds, izvairieties no eksotiskajiem sakausējumiem.
• Kopojiet virsmas apstrādes prasības: Vairāku virsmas apstrādes specifikāciju norādīšana vienā detaļā prasa papildu apstrādi. Ja iespējams, izmantojiet vienu virsmas apstrādes veidu.
• Izmantojiet standarta caurumu izmērus un vītņu specifikācijas: Standarta urbji un vītņu griezēji ir ātrāki un lētāki nekā pielāgoti rīki. Izturieties pie visbiežāk lietotajiem izmēriem, piemēram, M4, M6, 1/4-20.
• Grupējiet līdzīgas daļas partijās: Pasūtot vairākus dažādus detaļu numurus vienā un tajā pašā materiālā un ar vienu un to pašu virsmas apstrādi, var dalīt sagatavošanas izmaksas visā pasūtījumā.
• Izvairieties no nevajadzīga teksta un kosmētiskiem elementiem: Gravētie logotipi un detaļu numuri palielina apstrādes laiku. Apsveriet alternatīvas — etiķetes vai lāzera marķējumu.
• Plānojiet piegādes laikus realistiski: Standarta piegāde gandrīz vienmēr izmaksā mazāk nekā ātrās piegādes iespējas. Iekļaujiet apstrādes laiku savā projekta grafikā.

Viens bieži nepamanīts risinājums: ja meklējat „CNC apstrāde tuvumā“ vai „CNC tuvumā“, ņemiet vērā, ka tiešsaistes platformas bieži piedāvā labākus cenrasošanas nosacījumus nekā vietējās darbnīcas — īpaši standarta materiāliem un vienkāršām ģeometrijām. To automatizētās piedāvājumu sistēmas un izkliedētā ražošanas tīkla struktūra optimizē efektivitāti tādā veidā, kā to nespēj mazākas darbības.

Šo izmaksu faktoru izpratne pārvērš jūsu pieeju tiešsaistes CNC pasūtījumu veidošanai. Tomēr daļiņu iegūšana pareizā cenā ir maznozīmīga, ja tās izskatās un darbojas ne tā, kā paredzēts — kas mūs noved pie virsmas apstrādes iespējām un tam, kad katra no tām ir piemērota jūsu lietojumam.

Virsmas apstrādes iespējas un to lietošanas gadījumi

Jūs esat optimizējuši savu dizainu, izvēlušies piemērotāko materiālu un sapratuši izmaksu veidotājus. Tomēr šis faktors nosaka, vai jūsu pabeigtais produkts izskatās profesionāli vai neapstrādāts: virsmas apstrāde. Neapstrādātās mašīnātās virsmas reti atbilst funkcionālajām vai estētiskajām prasībām — un nepareiza apdare var samazināt korozijas izturību, nodiluma izturību vai vizuālo pievilcību.

Tiešsaistes CNC platformas parasti piedāvā dažādas apdares iespējas — no produkta atstāšanas neapstrādātā stāvoklī līdz daudzposmu apdares pielietošanai. Izpratne par to, ko katrs apdares veids nodrošina, un kad tas ir lietderīgi — palīdz jums noteikt piemērotu apdari, neiztērējot liekas naudas summas par funkcijām, kas jums nav vajadzīgas.

Funkcionālās apdares nodilumam un korozijai

Kad svarīgāka ir darbības efektivitāte nekā izskats, funkcionālās apdares aizsargā jūsu produktus pret vides ietekmi un mehānisko nodilumu. Izvēle galvenokārt ir atkarīga no jūsu pamatmateriāla.

Kā apstrādāts: Pamata variants. Detaļām saglabājas redzamie rīku pēdas no griešanas operācijām, virsmas raupjums parasti ir 63–125 Ra mikrocollas. Šis variants piemērots iekšējām sastāvdaļām, prototipiem, kas paredzēti izmēru pārbaudei, vai detaļām, kurām vēlāk tiek veikta papildu apstrāde ārpus platformas. Tas ir ātrākais un lētākais variants — taču nepiedāvā nekādu papildu aizsardzību.

Pasīvācija (nerūsējošais tērauds): Šī ķīmiskā apstrāde no nerūsējošā tērauda virsmas noņem brīvo dzelzi, uzlabojot materiāla dabisko korozijas izturību. Saskaņā ar Fictiv apdarei paredzēto norādījumu, pasivācija nepievieno biezumu un nemaina izmērus — tāpēc tā ir ideāla, kad kritiski svarīgi precīzi izmēri. Rezultātā iegūst gludu, spīdīgu virsmu, kas labi darbojas medicīniskajās, pārtikas apstrādes un jūras lietojumprogrammās.

Anodēšana (alumīnijs): Atšķirībā no pārklājumiem, kas atrodas metāla virsmas augšpusē, anodēšana pārvērš pašu alumīnija virsmu cietā, korozijai izturīgā oksīda kārtā. Šī integrētā aizsardzība neplitīs un neatlīps kā krāsa. Divi veidi dominē tiešsaistes CNC pakalpojumu piedāvājumā:

• Tipa II anodēšana: Veido plānāku oksīda kārtu (0,0002"–0,001"), kas piemērota dekoratīvām lietojumprogrammām un vidējai aizsardzībai. Tā labi uztver krāsvielas, ļaujot iegūt spilgtas krāsu iespējas. Saskaņā ar Hubs anodizācijas salīdzinājumu II tips ir piemērots elektronikas korpusiem, arhitektūras komponentiem un patēriņa precēm, kur izskats ir tikpat svarīgs kā korozijas izturība.
• III tips (Cietā pārklājuma) anodizācija: Veido daudz biezāku un blīvāku kārtu (parasti >0,001"), kuras cietība tuvojas rīku tērauda cietībai. Tas padara to ideālu CNC alumīnija detaļām, kas pakļautas ārkārtīgi lielai nodilumam — aviācijas komponentiem, rūpnieciskajām mašīnām un augstas veiktspējas automobiļu lietojumiem. Samaksas par to? Augstākas izmaksas, garāks apstrādes laiks un tumšāks, industriālāks izskats.

Bezelektrolītiskā niķeļa pārklāšana: Nodrošina vienmērīgu niķeļa-fosfora pārklājumu bez elektriskās strāvas, nodrošinot lielisku korozijas izturību alumīnijam, tēraudam un nerūsējošajam tēraudam. Augstāks fosfora saturs uzlabo korozijas aizsardzību, bet samazina cietību. Šis pārklājums īpaši labi darbojas daļām, kurām nepieciešams vienmērīgs pārklājuma biezums sarežģītās ģeometrijā.

Cinka pārklājums (elektrogalvanizācija): Aizsargā tēraudu no korozijas, izmantojot upurēšanās aizsardzību — kad pārklājums tiek bojāts, cinks oksidējas pirmais, aizsargājot zemāko tēraudu. Gan karstās imerzijas, gan elektrogalvanizācijas metodes kalpo šai mērķim, un izvēle ir atkarīga no daļas izmēra un nepieciešamā pārklājuma biezuma.

Estētiskās apdarei paredzētās iespējas skaidrotas

Kad jūsu daļas ir redzamas — patēriņa preču, tirgus izstāžu izstādījumu vai klientiem paredzētu iekārtu gadījumā — izskats nosaka apdares izvēli.

Lodiņu smilšstrādāšana (smilšstrādāšana ar starpnieku): Izmanto spiediena strūklas, kas virsmā izšauj stikla lodītes, plastmasas materiālu vai smiltis, lai izveidotu vienmērīgu matētu virsmas struktūru. Šis process efektīvi paslēpj apstrādes pēdas un darbojas ar vairumā metālu, tostarp ar vara sakausējumiem un bronzas sakausējumiem. To bieži kombinē ar anodizēšanu aluminija CNC detaļām — piemēram, tāds ir Apple MacBook klēpjdatoru virsmas apdare. Lodīšu apstrāde pievieno minimālas papildu izmaksas, taču ievērojami uzlabo vizuālo vienveidību.

Pulvera pārklājums: Pulverveida krāsu uzklāj elektrostatiski, pēc tam to karsē krāsns vidū, lai izveidotu biezu, izturīgu un vienmērīgu pārklājumu. Saskaņā ar PTSMAKE apdarešanas salīdzinājumu, pulverveida krāsošana piedāvā lielāku universālumu dažādiem materiāliem salīdzinājumā ar anodizēšanu — tā darbojas gan ar tēraudu, nerūsējošo tēraudu, gan ar alumīniju. Tai ir gandrīz neierobežots krāsu un spīduma līmeņu klāsts. Tomēr pārklājums pievieno mērāmu biezumu, tāpēc savienojamās virsmas un precīzi izmērotās caurumus pirms krāsošanas jāaizsargā.

Melā oksīda pārklājums (tērauds): Veido magnetīta kārtu, kas nodrošina mērenu korozijas izturību un gludu, matētu melnu virsmu. To uzklāj ar augstas temperatūras ķīmisko vannu, un tā neietekmē būtiski izmērus — tādējādi nav nepieciešams maskēt. Melnā oksīda pārklājums labi darbojas ar tērauda skrūvēm, rīkiem un komponentiem, kur nepieciešama nenoteikta izskata un pamata aizsardzība.

Hromāta konversija (ķīmiskā plēve / Alodine): Tieva pārklājuma kārta, kas pasīvē alumīniju, saglabājot siltuma un elektriskās vadītspējas — to, ko anodēšana novērš. Krāsas var būt no caurspīdīgas līdz zeltainai vai pelēkbrūnai. Lai gan tas ir pakļauts iegrauzumiem, tas nodrošina lielisku bāzi krāsas pielipībai un ir lētāks par anodēšanu.

Virsmas apstrādes atbilstība materiālam

Ne katrs pārklājums piemērots visiem materiāliem. Šis savietojamības režģis palīdz jums izvēlēties piemērotu virsmas apstrādi atbilstoši bāzes metālam:

Beigas tips	Saderīgi materiāli	Galvenās īpašības	Tipiskas lietošanas metodes	Relatīvās izmaksas
Kā apstrādāts	Visi metāli un plastmasas	Papildu aizsardzība nav pievienota; redzami rīku pēdas	Prototipi, iekšēji komponenti	Zemākais
Bumbiņu strūklas apstrāde	Vairumā metālu (alumīnijs, tērauds, vara sakausējumi, bronza)	Vienmērīga matēta struktūra; paslēpj apstrādes pēdas	Patēriņa preces, korpusi	Zema
II veida anodēšana	Aluķa ligām	Korozijas izturība; uzsūc krāsvielas; nevada elektrību	Elektronika, patēriņa preces, arhitektūra	VIDĒJS
Tipa III anodēšana	Aluķa ligām	Izcilas cietības īpašības; nodilumizturība; biezāks slānis	Aerokosmiskā rūpniecība, rūpnieciskā mašīnbūve, automašīnu rūpniecība	Vidējs-Augsts
Pulvera apvalkošana	Aluķis, ocele, nerjosls ocele	Biezs, izturīgs; neierobežots krāsu klāsts; piešķir dziļumu	Ārējai lietošanai paredzēta aprīkojuma, korpusu un armatūru izstrādājumi	VIDĒJS
Pasivācija	Nerūsējošais tērauds	Uzlabota korozijas izturība; izmēru izmaiņu nav	Medicīna, pārtikas apstrāde, jūras lietojums	Zema
Melno oksīdu	Cils, nerūsējošais tērauds	Vidēja korozijas izturība; matēta melna virsma	Skruves, rīki, rūpnieciskas detaļas	Zema
Beznikla pārklājuma	Aluķis, ocele, nerjosls ocele	Vienmērīgs pārklājums; laba korozijas izturība	Sarežģītas ģeometrijas, precīzi komponenti	Vidējs-Augsts
Hromāta pārveidošana	Alumīnijs	Uztur elektrisko vadītspēju; krāsošanas pamats	EMI ekrānošana, zemēšana, sagatavošana krāsošanai	Zema

Daži praktiski norādījumi: Akrilāta CNC apstrādei un citām CNC akrilāta pakalpojumu lietojumprogrammām virsmas apdare ir ierobežota — uguns polīrēšana vai tvaika polīrēšana atjauno optisko caurspīdību, bet metāla apdares nav piemērotas. Līdzīgi Delrin un citi inženierplastmasas parasti tiek piegādāti kā apstrādāti vai ar vieglu lāzera smilšu strūklu apstrādi, lai iegūtu virsmas struktūru.

Norādot virsmas apdares, apsveriet dažādu apdares veidu stratēģisku kombinēšanu. Smilšu strūkla apstrāde pirms II tipa anodizēšanas rada augstas klases matēto anodizēto izskatu. Pasivizācija pēc nerūsējošā tērauda apstrādes prasa minimālas izmaksas, taču būtiski pagarinās ekspluatācijas laiku korozīvās vides apstākļos.

Pārklājums, ko jūs izvēlaties, ietekmē ne tikai estētiku — tas nosaka arī to, kā jūsu detaļa darbosies laika gaitā. Tomēr zināšanas par to, kāds pārklājums jums nepieciešams, ir tikai viena vienādojuma daļa. Pirms veicat pirmo pasūtījumu, jums jāsaprot, kā CNC apstrāde salīdzinājumā ar citām ražošanas metodēm — un kad šīs alternatīvas varētu labāk atbilst jūsu projektam.

CNC apstrāde salīdzinājumā ar citām ražošanas metodēm

Jūs esat iemācījušies, kā projektēt detaļas, izvēlēties materiālus un saprast cenām tiešsaistē pasūtītās CNC apstrādes pasūtījumu. Tomēr pirms noklikšķināt uz "Iesniegt", vērts uzdot sev šo jautājumu: vai CNC apstrāde patiešām ir piemērotākā ražošanas metode jūsu projektam? Dažreiz tā ir acīmredzama izvēle. Citreiz labākus rezultātus zemākās izmaksās nodrošina 3D drukāšana, injekciju liešana vai loksnes metāla apstrāde.

Izpratne par to, kad katra metode ir visefektīvākā — un kad CNC ir acīmredzami pārāka — palīdz jums no paša sākuma pieņemt gudrākus lēmumus. Salīdzināsim šīs ražošanas pieejas pēc tiem kritērijiem, kas ir visvairāk nozīmīgi: daudzumu diapazoni, ģeometriskās iespējas, materiālu izvēles, precizitātes līmeņi un izmaksu struktūras.

CNC pret 3D drukāšanu funkcionāliem komponentiem

Šis salīdzinājums tiek uzdots nepārtraukti, un tam ir labas iemesls. Abas metodes var ražot pielāgotus komponentus no digitālajiem failiem bez rīku ieguldījumiem. Tomēr tās darbojas pēc fundamentāli atšķirīgiem principiem — un šīs atšķirības nosaka atšķirīgus priekšrocību veidus.

CNC apstrāde sākas ar cietu izstrādājuma заготовку un noņem to, kas nav vajadzīgs (subtraktīvā ražošana). 3D drukāšana komponentus veido slānis pēc slāņa no nekā (aditīvā ražošana). Saskaņā ar ReNEW Manufacturing Solutions , šī atšķirība rada skaidras veiktspējas atšķirības:

Precizitāte un novirzes: CNC apstrāde ir zelta standarts precīziem izmēriem, vienmērīgi sasniedzot mikronu līmeņa precizitāti, kas pārsniedz injekcijas liešanas, 3D drukāšanas un citu parasto ražošanas tehnoloģiju rādītājus. Ja jūsu CNC prototipam nepieciešama ±0,001 collu precizitāte savienojamo virsmu gadījumā, metāla apstrāde nodrošina vajadzīgo precizitāti, kur 3D drukāšana nevar tikt galā.

Virsmas apdare: Mūsdienu 3D printeri nevar ražot polirētus gala izstrādājumus ar smalku, gludu virsmas apdari. Ja jums nepieciešami tikai izstrādājumi, lai pārbaudītu to piemērotību un funkcionalitāti, 3D drukāšana darbojas labi. Tomēr, ja jums nepieciešama īpaši gluda virsma blīvējamām virsmām, slīdošām savienojumu virsmām vai vizuālai pievilcībai, CNC apstrāde nodrošina augstākas kvalitātes rezultātus bez papildu apstrādes operācijām.

Materiāla stipruma: Šeit plaisa ievērojami paplašinās. CNC apstrādāti komponenti parāda to izturību, kāda ir materiālam, ko esat apstrādājis — pilnīgi blīvs alumīnijs, tērauds vai titāns ar paredzamām mehāniskajām īpašībām. Saskaņā ar Xometry salīdzinošo analīzi 3D drukāti komponenti bieži parāda anizotropiskas īpašības (izturība mainās atkarībā no drukāšanas virziena) un var neatbilst savu CNC apstrādāto analogu mehāniskajām īpašībām, pat ja tie izgatavoti no tā paša nominālā materiāla.

Dizaina elastība: Šeit 3D drukāšanai ir priekšrocība. Drukāto dizainu izmaiņas ir tikai digitālas — nav nepieciešama jauna rīku izgatavošana, nav nepieciešami jauni stiprinājumi, nav nepieciešama atkārtota programmēšana. CNC griešanas mašīnā ievērojamas dizaina izmaiņas var prasīt laiku rīku pārveidošanai un atkārtotai programmēšanai, atkarībā no tā, kas tiek mainīts. Ātrai iterācijai agrīnajā izstrādes stadijā šī elastība ir svarīga.

Izmaksu dinamika: Izmaksu veidotāji fundamentāli atšķiras:

• Sarežģītība nosaka CNC izmaksas: Sarežģītākiem komponentiem ir nepieciešams vairāk apstrādes laika, un vairāk laika nozīmē vairāk naudas. Vienkāršas formas ir daudz ātrāk un efektīvāk ražojamas ar atņemošanas CNC procesiem.
• Izmērs ietekmē 3D drukas izmaksas: Lielākiem komponentiem ir nepieciešams vairāk materiāla un vairāk laika, lai veidotu slāni pēc slāņa. Lieli, vienkārši komponenti bieži ir izdevīgāki CNC apstrādei nekā pievienošanas procesiem.

CNC prototipēšanas pielietojumiem lēmums parasti ir saistīts ar ģeometriju. Mazāki komponenti ar augstu ģeometrisku sarežģītību — iekšējiem kanāliem, režģveida struktūrām, organiskām formām — var būt ļoti izdevīgi gan izmaksu, gan laika ziņā, ja tos drukā. Lielāki komponenti ar vienkāršāku ģeometriju ir izdevīgāki CNC apstrādei. Un, ja nepieciešama oglekļa šķiedru prototipēšana ar strukturālām slodzēm, mašīnātās oglekļa šķiedru kompozītmateriālu izstrādājumi parasti pārspēj drukātos analogus.

Kad injekcijas liešana ir lietderīgāka

Ja plānojat ražošanas sērijas tūkstošos vai vairāk, CNC apstrāde un 3D drukāšana var zaudēt priekšrocības injekciju liešanai. Izpratne par to, kur notiek šis pārejas punkts, palīdz jums plānot ražošanas stratēģiju no prototipa līdz masveida ražošanai.

Saskaņā ar Protolabs ražošanas izvēles norādījumiem injekciju liešana ir īpaši efektīva noteiktos gadījumos:

• Lielapjoma ražošana: Injekciju liešanas cikla laiki ievērojami pārsniedz gan CNC apstrādes, gan 3D drukāšanas cikla laikus, kad tiek ražoti desmitiem tūkstošu detaļu. Vienas vienības ražošanas izmaksas samazinās līdz daļām no tām, kas būtu CNC apstrādes izmaksas.
• Sarežģītas plastmasas ģeometrijas: Sprādzienpievienojumi, elastīgās locītavas un sarežģītas iekšējās struktūras, kuras CNC apstrādē prasītu ilgu laiku, var tikt izgatavotas liešanas ceļā sekundes desmitdaļās.
• Vienveidība un atkārtojamība: Injekciju liešana rada gandrīz identiskas detaļas miljoniem ciklu garumā — kas ir būtiski patēriņa preču un regulētajās nozarēs.

Uzmanību vērš uz rīku izmaksām. Injekcijas formu izveide prasa iepriekšēju investīciju tūkstošos līdz desmitiem tūkstošu dolāru. Kā norāda Xometry, lai attaisnotu rīku un formu izveides uzstādīšanas izmaksas, nepieciešams ļoti liels daudzums detaļu. Izmantojot mazāk nekā 500–1000 vienības, CNC apstrāde vai CNC plastmasas apstrāde bieži izrādās ekonomiskāka — bez rīku investīcijām, īsāks laiks līdz pirmajām detaļām un vieglāka dizaina iterācija.

Tas rada dabisku progresiju daudziem produktiem:

1. Prototipa izstrāde: 3D drukāšana vai CNC apstrāde dizaina validācijai (1–10 vienības)
2. Ražošanas pilotprojekts: CNC apstrāde sākotnējai tirgus testēšanai (10–500 vienības)
3. Masveida ražošana: Injekcijas liešana pēc tam, kad dizains ir galīgi noteikts un pieprasījums pierādīts (500+ vienības)

CNC metāla detaļas neseko šim pašam ceļam — metāla injekcijas liešana pastāv, taču tai ir citi pielietojuma veidi. Metāla komponentiem CNC apstrāde paliek dzīvotspējīga arī daudz augstākās partijās, vai arī lielapjomīgas ražošanas gadījumā alternatīvu var veidot liešanas procesi.

Pareizā ražošanas metodes izvēle

Ar vairākām pieejamām iespējām — kā pieņemt lēmumu? Šī lēmumu pieņemšanas matrica saistīta jūsu projekta prasības ar ražošanas metodi, kas visvairāk var nodrošināt optimālus rezultātus:

Kritēriji	CNC apstrāde	3D drukāšana	Injekcijas formēšana	Plāksnes metāla fabrikācija
Ideālais daudzuma diapazons	1–10 000+ vienības	1–100 vienības	500–1 000 000+ vienības	1–10 000+ vienības
Tipiskais piegādes laiks	Dienas līdz nedēļām	Stundas līdz dienām	Nedēļas (rīku izgatavošana) + dienas (ražošana)	Dienas līdz nedēļām
Sasniedzamās tolerances	±0,001" līdz ±0,005"	±0,005" līdz ±0,010"	±0,002" līdz ±0,005"	±0,005 collas līdz ±0,015 collas
Materiāla varianti	Metāli, plastmasas, kompozītmateriāli — plašākais klāsts	Plastmasas, smiltis, daži metāli	Termoplasti galvenokārt	Loksnes metāli (alumīnijs, tērauds, nerūsējošais tērauds)
Ģeometriskā sarežģītība	Augstas (ierobežotas ar rīku pieejamību)	Augstākā (iekšējās funkcijas, režģi)	Augsta (ierobežota ar izvilkšanas leņķi un apakšgriezumiem)	Vidēja (laušana, griešana, pamata veidošana)
Detaļas izturība	Pilnas materiāla īpašības	Bieži samazinātas, anizotropiskas	Gandrīz pilnas plastmasām	Pilnas materiāla īpašības
Izveidošanas/apstrādes izmaksas	Zems līdz nekāds	Nav	Augsta (nepieciešama veidne)	Zema līdz mērena
Pareizākais risinājums	Precīzas detaļas, metāli, zemi līdz vidējiem daudzumiem	Ātrās prototipēšanas izstrādājumi, sarežģītas formas	Lielapjoma plastmasas detaļas	Korpusi, skavas, panelis

Izmantojiet šo rāmi, lai vadītu savu lēmumu pieņemšanu:

• Izvēlieties CNC apstrādi, kad: Jums nepieciešamas precīzas izmēru robežas, metāla detaļas, pilna materiāla izturība vai daudzums no vienas līdz vairākām tūkstošiem vienībām. CNC apstrāde apkalpo gan prototipus, gan ražošanu bez rīku ieguldījuma.
• Izvēlieties 3D drukāšanu, ja: Jums nepieciešama ātra iterācija, ļoti sarežģītas ģeometrijas ar iekšējām struktūrām vai ļoti mazi daudzumi, kur mašīnu uzstādīšanas izmaksas dominē. Tas ir ideāli piemērots dizaina pārbaudei pirms pārejas uz CNC apstrādi vai liešanu.
• Izvēlieties injekcijas liešanu, ja: Jūsu dizains ir galīgi izstrādāts, jums nepieciešami tūkstoši identisku plastmasas detaļu un jūs varat attaisnot rīku ieguldījumu. Mērvienības izmaksas kļūst neaizstājamās lielos daudzumos.
• Izvēlieties lokšņu metālu, ja: Jūsu detaļa pamatā ir plakana ar liekumiem — korpusi, skavas, paneļi, šasijas. Lokšņu metāla izgatavošana bieži izmaksā mazāk nekā apstrāde no masīva blīvā materiāla šādām ģeometrijām.

Daudzi veiksmīgi produkti savā dzīves ciklā izmanto vairākas metodes. CNC prototips apstiprina dizainu, mazapjoma CNC ražošana kalpo agrīnajiem klientiem, un injekcijas liešana tiek pārņemta, kad pieprasījums attaisno rīku izstrādi. Izpratne par to, kad veikt katru pāreju — un kura metode atbilst jūsu pašreizējām vajadzībām, — dod jums priekšrocību pār inženieriem, kas neatkarīgi no prasībām standarta kārtā izvēlas vienu procesu.

Tagad, kad jūs saprotat, kā CNC salīdzinājumā ar citām alternatīvām, nākamais solis ir zināt, kā novērtēt tiešsaistes platformas un pakalpojumu sniedzējus, kas piedāvā šos pakalpojumus — jo ne visi CNC partneri nodrošina vienādu kvalitāti, saziņu vai uzticamību.

Kā novērtēt tiešsaistes CNC pakalpojumu sniedzējus

Jūs saprotat ražošanas metodes, esat optimizējuši savu dizainu un zināt, kādu virsmas apdari jums nepieciešams. Tomēr šeit ir būtiskais jautājums, kas nosaka, vai jūsu projekts uzvarēs vai apstāsies: kam jums vajadzētu uzticēt savu pasūtījumu? Ne visi tiešsaistes CNC platformu pakalpojumi — vai arī to aizmugurē esošie mašīnu darbnīcu pakalpojumi — nodrošina vienādu kvalitāti, uzticamību vai saziņu.

Kad meklējat „cnc mašīnu darbnīcas tuvumā“ vai „apstrādes darbnīcas tuvumā“, jūs atradīsiet desmitiem iespēju. Vietējās mašīnu darbnīcas piedāvā personiskus kontaktus, bet tiešsaistes platformas solās ātrumu un ērtības. Tomēr neatkarīgi no tā, vai strādājat ar vietēju cnc mašīnu darbnīcu vai globālu tīklu, novērtēšanas kritēriji paliek nemainīgi. Apskatīsim, kas patiesībā ir svarīgi, izvēloties ražošanas partneri.

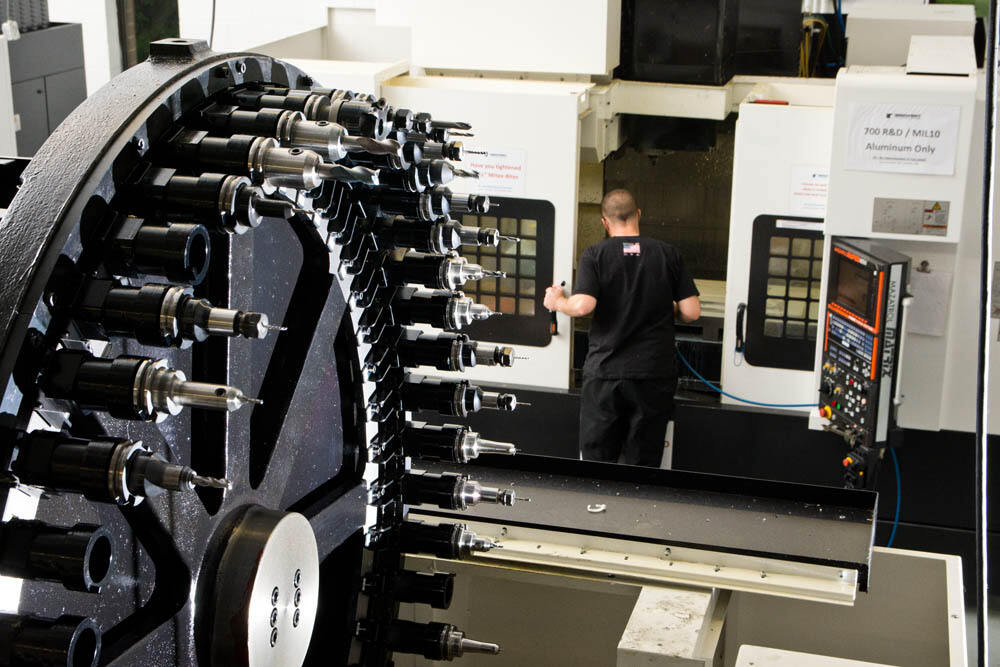

Sertifikāti, kas norāda uz kvalitātes nodrošināšanas apņēmību

Sertifikāti nav tikai zīmogi vietnē — tie ir neatkarīgi auditēti pierādījumi, ka sniedzējs ievēro standartizētus kvalitātes pārvaldības procesus. Saskaņā ar Modo Rapid sertifikāciju rokasgrāmatu šie dokumenti darbojas kā drošības tīkls, kas dod jums uzticību, ka jūsu piegādātāja procesi ir uzticami un atkārtojami.

ISO 9001 kalpo kā pamatlīmenis. Iedomājieties to kā ražošanas vadītāja apliecību — tā apstiprina, ka piegādātājs ir dokumentējis kvalitātes kontroles procesus, nepārtrauktas uzlabošanas prakses un sistēmiskas pieejas operāciju pārvaldībai. Ja sniedzējam trūkst ISO 9001 sertifikāta, rīkojieties ārkārtīgi uzmanīgi. Šis sertifikāts prasa neatkarīgus procedūru auditus, kas nozīmē labāku izsekojamību un mazāk pārsteigumu, inspektējot jūsu kravu.

IATF 16949 balstās uz ISO 9001 standartu, pievienojot papildu prasības, kas ir specifiskas automobiļu nozarē. Tā koncentrējas uz defektu novēršanu, statistisko procesu kontroli (SPC) un racionālas ražošanas sistēmām. Ja jūs iegādājaties komponentus automobiļu vai sacensību lietojumiem — dzinēja balstus, suspensijas komponentus, šasiju komplektus — šis sertifikāts ir obligāts. Pakalpojumu sniedzēji, piemēram, Shaoyi Metal Technology uztur IATF 16949 sertifikātu kopā ar stingriem SPC procesiem, kas liecina par ražošanas uzticamību automobiļu klases komponentiem — no ātrās prototipēšanas līdz masveida ražošanai.

AS9100 paplašina ISO 9001 standartu aviācijas un aizsardzības nozarēm. Kad precizitāte ir jautājums par cilvēku dzīvībām — šasijas balsti, strukturālie komponenti, drošības kritiski skrūvju savienojumi — AS9100 nodrošina, ka piegādātāji darbojas stingrākos protokolos dokumentācijas, procesu validācijas un riska pārvaldības jomā. Tas ir būtībā ISO 9001 standarts, kas pielāgots nozarēm, kurās neveiksme nav pieļaujama.

Papildus šiem galvenajiem sertifikātiem nelielu tirgu sertifikāti ir svarīgi konkrētiem lietojumiem:

Sertifikācija	Nozares fokuss	Galvenie nosacījumi	Kad tas ir nepieciešams
ISO 9001	Vispārīgais ražošanas	Kvalitātes pārvaldības sistēma, nepārtraukta uzlabošana	Visi CNC pasūtījumi (baziskais prasību līmenis)
IATF 16949	Automobiļu	Defektu novēršana, statistiskā procesa kontrole (SPC), piegādātāju kvalitātes pārvaldība	Automobiļu komponenti, sacīkšu detaļas
AS9100	Aeronautika/Aizsardzība	Uzlabota izsekojamība, risku pārvaldība, procesa validācija	Gaisa kuģu komponenti, aizsardzības pielietojumi
ISO 13485	Medicīnas ierīces	Biokompatibilitātes apzināšanās, dizaina kontroles, izsekojamība	Medicīniski implanti, ķirurģiskie instrumenti
ITAR reģistrāciju	Aizsardzības/eksporta kontrole	Kontrolēta tehniskās informācijas apstrāde, eksporta atbilstība	Aizsardzības projektu veikšana, kontrolēti eksporti

Jautājumi, ko uzdot pirms pirmā pasūtījuma izdošanas

Sertifikāti sniedz informāciju par sistēmām un procesiem. Tomēr praktiskā uzticamība ir atkarīga no aprīkojuma, ekspertīzes un saziņas. Saskaņā ar KESU Group novērtēšanas rāmi šie jautājumi atklāj, vai piegādātājs patiešām spēj nodrošināt to, ko viņu sertifikāti apsolījuši.

Aprīkojums un iespējas:

• Kādas CNC mašīnas viņi ekspluatē? Meklējiet modernu, labi uzturētu aprīkojumu — 3 ass frezmašīnas, 5 ass apstrādes centrus, CNC latas un specializētu aprīkojumu, piemēram, elektroerosijas (EDM) vai slīpēšanas iekārtas.
• Cik bieži aprīkojums tiek kalibrēts? Regulārā kalibrēšana nodrošina, ka mašīnas nepārtraukti ievēro deklarētās precizitātes robežas. Ja precizitāte ir kritiska, prasiet kalibrēšanas reģistrus.
• Kādu inspekcijas aprīkojumu viņi izmanto? Koordinātu mērīšanas mašīnas (CMM), optiskie salīdzinātāji un virsmas raupjuma mērītāji norāda uz apstiprināšanas — nevis tikai ražošanas — nodrošināšanas apņemšanos.

Kvalitātes kontroles procesi:

• Vai viņi veic procesa laikā notiekošās pārbaudes vai tikai galīgās pārbaudes? Nepilnību novēršana apstrādes laikā novērš atkritumu rašanos un atkārtotu apstrādi. Proaktīva kvalitātes kontrole ir lētāka nekā reaktīva atteikuma apstrāde.
• Vai viņi var nodrošināt pirmā izstrādājuma pārbaudes (FAI) ziņojumus? FAI dokumenti apliecina, ka pirmais ražošanā izgatavotais izstrādājums atbilst visām specifikācijām pirms pilnas ražošanas uzsākšanas.
• Kāda ir viņu pieeja materiālu izsekojamībai? Reglamentētajās nozarēs ir obligāti jāizseko materiāli no sākotnējās izejvielas līdz gatavajam izstrādājumam. Jautājiet, kā viņi dokumentē materiālu sertifikātus un partiju numurus.

Saziņa un projekta vadība:

• Cik ātri viņi atbild uz piedāvājumu pieprasījumiem? Saskaņā ar Norck izvēles kritērijiem ātras un skaidras atbildes bieži norāda uz profesionālismu un operacionālo efektivitāti.
• Vai viņi piešķir dediķētus projekta vadītājus? Vienots kontaktpersona vienkāršo saziņu un nodrošina, ka kāds personīgi atbild par jūsu pasūtījuma veiksmi.
• Kā viņi apstrādā dizaina atsauksmes? Pakalpojumu sniedzēji, kuri pirms ražošanas piedāvā izgatavošanai piemērota dizaina (DFM) ieteikumus, palīdz jums izvairīties no dārgām pārskatīšanām pēc to apstrādes uzsākšanas.

Darba pieredze un atsauksmes:

• Vai viņi var nodrošināt gadījumu izpētes vai parauga detaļas no līdzīgiem projektiem? Pieredze ar jūsu konkrētajiem materiāliem, precizitātes prasībām vai nozares prasībām samazina risku.
• Kāda ir viņu laikā piegādāto pasūtījumu attiecība? Prasiet rādītājus — uzticami pakalpojumu sniedzēji šos datus reģistrē un droši tos dalās.
• Vai viņi piedāvā kādas kvalitātes garantijas? Pirms tam, kad tās būtu nepieciešamas, saprotiet viņu politiku par neatbilstošām detaļām.

Brīdinājuma signāli, novērtējot CNC pakalpojumu sniedzējus

Daži brīdinājuma signāli jāuztver kā pamats apturēt sadarbības izvērtēšanu vai pat pilnībā no tās atteikties. Šo pazīmju agrīna atpazīšana palīdz izvairīties no termiņu neievērošanas, noraidītām detaļām un ražošanas problēmām.

• Nav redzamas vai verificētas sertifikācijas: Jebkurš uzticams apstrādātājs tuvumā vai tiešsaistes platformā lepnīgi rāda savas sertifikācijas. Ja jūs tās nevarat atrast — vai arī tie nevar nodrošināt kopijas pēc jūsu pieprasījuma — jāuzdod jautājums, kas citādi vēl nav pārredzams.
• Piedāvājumi, kas šķiet pārāk labi, lai būtu patiesi: Ievējami zemākas cenas salīdzinājumā ar konkurentiem bieži norāda uz apgrieztiem stūriem — zemākas kvalitātes materiāliem, pārlektām pārbaudēm vai ārvalstu apakšuzņēmējiem bez atbilstošas informācijas sniegšanas. Saskaņā ar KESU Group analīzi, ja prioritāte tiek dota zemām cenām nevis kvalitātei, tas noved pie defektiem un pārstrādes darbiem, kuru izmaksas pārsniedz godīgu sākotnējo maksājumu.
• Neskaidras vai izvairīgas atbildes par procesiem: Kad jūs vaicājat par pārbaudes metodes, materiālu iegādi vai kvalitātes sistēmām, skaidras atbildes vajadzētu būt viegli pieejamas. Izvairīšanās liecina vai nu par neorganizētību, vai par kaut ko, ko slēpj.
• Nav DFM (izgatavojamības optimizācijas) atsauksmes par sarežģītiem dizainiem: Pakalpojumu sniedzēji, kas piedāvā sarežģītu detaļu izgatavošanu, nepieminot ražošanas grūtības, vai nu nepietiekami labi pārzina jomu, vai arī neatbilstoši rūpīgi pārskata jūsu failus. Abos gadījumos rodas problēmas.
• Slikta saziņas reaģēšana: Ja piedāvājuma saņemšana aizņem nedēļu vai e-pastu atbildes paliek nepievērstas, iedomājieties, kā viņi risinās ražošanas problēmas, kad tuvojas jūsu termiņš.
• Nav pieejamas materiālu sertifikācijas: Jebkuram pielietojumam, kur nepieciešama izsekojamība — aviācijai, medicīnai, automašīnu rūpniecībai — materiālu sertifikāti nav neobligāti, bet obligāti. Piegādātāji, kuri tos nevar nodrošināt, nedrīkst tikt apsvērti regulētajiem darbiem.
• Nepatiesība sniegt atsauksmes: Izveidotām apstrādes uzņēmumu darbnīcām tuvumā vai tiešsaistes platformām vajadzētu būt apmierinātiem klientiem, kas ir gatavi par tiem liecināt. Nekasība dalīties ar atsauksmēm raisa pamatotas bažas.

Statistikas procesa kontrolei (SPC) jāpievērš īpaša uzmanība, novērtējot piegādātājus ražošanas daudzumiem. SPC izmanto reāllaika datu savākšanu un analīzi, lai uzraudzītu apstrādes procesus un pamanītu novirzes pirms tie ražo neatbilstošus detaļu izmērus. Piegādātāji, kas ievieš SPC — piemēram, tie, kam ir IATF 16949 sertifikāts — pierāda savu apņēmību nodrošināt vienmērīgu kvalitāti katram pasūtījumā iekļautajam izstrādājumam, ne tikai pirmajai un pēdējai pārbaudītajai paraugdetaļai.

Izmantojiet šo novērtēšanas pārbaudes sarakstu, pirms pieņemat lēmumu par jebkuru jaunu piegādātāju:

• ☐ Pārbaudiet attiecīgos sertifikātus (ISO 9001 — minimums; IATF 16949 — automašīnu rūpniecībai; AS9100 — aviācijai)
• ☐ Apstiprināt pārbaudes aprīkojumu un kalibrēšanas prakses
• ☐ Pieprasīt parauga pārbaudes ziņojumus vai gadījumu izpētes no līdzīgiem projektiem
• ☐ Pārbaudīt saziņas reaģētspēju, iesniedzot pieprasījumu piedāvājumam
• ☐ Jautāt par materiālu izsekojamību un sertifikāciju dokumentāciju
• ☐ Iepazīties ar viņu DFM pārskata procesu un to, kā tiek sniegta atsauksme
• ☐ Precizēt piegādes termiņu saistības un laikā piegādāto pasūtījumu vēsturi
• ☐ Izpētīt viņu politiku nesakarīgo detaļu apstrādei
• ☐ Ražošanas sērijām apstiprināt statistiskās procesa kontroles (SPC) ieviešanu procesa uzraudzībai

Vietējo mašīnu darbnīcu meklēšana, izmantojot vaicājumus kā "cnc tuvumā", sniedz iespējas personiskām attiecībām un ātrai izpildei vienkāršiem detaļām. Tomēr tiešsaistes platformas bieži piedāvā plašākas iespējas, konkurētspējīgākus noteikumus standarta darbiem un sarežģītākas kvalitātes nodrošināšanas sistēmas, ko mazākās vietējās darbnīcas nevar piedāvāt. Pareizā izvēle ir atkarīga no jūsu specifiskajām prasībām — sarežģītības, apjoma, nozares regulatīvajām prasībām un no tā, cik lielu atbalstu jums nepieciešams procesa laikā.

Kad jums ir rāmis, pēc kura novērtēt pakalpojumu sniedzējus, jūs esat gatavs droši veikt savu pirmo pasūtījumu. Pēdējais solis ir precīzi saprast, kā šis process notiek — sākot ar jūsu failu augšupielādi un beidzot ar gatavu detaļu saņemšanu, kas atbilst jūsu specifikācijām.

Sākums ar savu pirmo tiešsaistes CNC pasūtījumu

Jūs esat apguvuši pamatus — materiālu izvēli, dizaina principus, pieļaujamības specifikācijas, cenotas faktorus, virsmas apdari, ražošanas metožu salīdzinājumu un piegādātāju novērtēšanas kritērijus. Tagad pienācis svarīgais moments: patiesībā veikt savu pirmo pasūtījumu un saņemt CNC apstrādātās detaļas savās rokās.

Ceļš no idejas līdz pielāgotām apstrādātām detaļām nav jābūt biedējošam. Inženieri, kas savu pirmo tiešsaistes CNC pasūtījumu veic sistēmiski, izvairās no problēmām, kas sagādā grūtības iesācējiem — noraidītiem piedāvājumiem, negaidītām izmaksām un detaļām, kas neiekļaujas precīzi paredzētajā vietā. Apskatīsim visu kopumā kā rīcības soļus un izskaidrosim biežāk sastopamos grūtību avotus pirmo reizi pasūtot.

Jūsu pirmais tiešsaistes CNC pasūtījums — pārbaudes saraksts

Pirms augšupielādējat savus failus, izpildiet šo secību, lai nodrošinātu gludu apstrādi un precīzus rezultātus:

1. Pabeidziet savu dizainu, ņemot vērā DFM principus: Pārbaudiet, vai iekšējo stūru rādiusi atbilst standarta rīku izmēriem, sienas biezumi atbilst materiāla minimālajiem prasības noteikumiem un caurumu dziļuma attiecība pret diametru paliek ietvaros, kas ir praktiski pieļaujami. Izpildiet savas CAD programmatūras konfliktu pārbaudi, lai noteiktu ģeometrijas problēmas.
2. Eksportējiet failus pareizajā formātā: STEP AP203 vai AP214 formāti darbojas universāli. Pārliecinieties, ka jūsu modelis ir noslēgts („vandensnecaurlaidīgs”) ķermenis bez atvērtām virsmām vai pašsekojošas ģeometrijas. Dubultpārbaudiet vienības — milimetri vai collas var izraisīt dārgas kļūdas.
3. Sagatavojiet papildu dokumentāciju: Izveidojiet 2D zīmējumu ar kritiskajām dimensijām, pieļaujamajām novirzēm un virsmas apstrādes prasībām, kurās tās ir skaidri norādītas. Pat ja platforma veic cenu piedāvājumu, pamatojoties uz jūsu 3D modeli, zīmējumi izsaka projektētās prasības un kalpo kā atsauce pārbaudes nolūkos.
4. Izvēlieties materiālu, pamatojoties uz funkciju, nevis pieradumu: Pārskatiet iepriekš sniegto materiālu salīdzinājuma tabulu. Neizvēlieties standarta 6061 alumīniju, ja jūsu lietojumprogrammai nepieciešama korozijas izturība, kādu nodrošina 316 nerūsējošais tērauds — vai arī neiztērējiet naudu uz eksotiskiem sakausējumiem, kad pietiek ar standarta kvalitātēm.
5. Pielietojiet novirzes stratēģiski: Norādiet stingrus precizitātes prasības tikai tiem elementiem, kam tās ir nepieciešamas — savienojošām virsmām, bultu caurumiem, blīvēšanas virsmām. Nekritiskiem izmēriem atstājiet standarta precizitāti, lai kontrolētu izmaksas.
6. Izvēlieties virsmas apdari, kas atbilst jūsu vajadzībām: Nepārstrādāta virsma piemērota prototipiem un iekšējiem komponentiem. Norādiet anodēšanu, pulverpārklājumu vai pasivāciju, ja ir svarīga korozijas izturība, nodilumizturība vai estētiskā izskata kvalitāte.
7. Pārbaudiet piegādātāja kvalifikāciju: Apstipriniet vismaz ISO 9001 sertifikāciju. Automobiļu pielietojumiem prasiet IATF 16949; aviācijas pielietojumiem — AS9100. Pieprasiet paraugu inspekcijas ziņojumus no līdzīgiem projektiem.
8. Pirms pasūtīšanas rūpīgi pārskatiet piedāvājumu: Apstipriniet materiālu, daudzumu, pieļaujamās novirzes un virsmas apdari atbilstoši jūsu specifikācijām. Pārbaudiet piegādes laiku attiecībā pret jūsu projekta grafiku. Iepazīstieties ar maksājuma noteikumiem un piegādes iespējām.
9. Pieprasiet DFM atsauksmes: Dažādas platformas automātiski nodrošina ražojamības analīzi. Pirms pasūtījuma apstiprināšanas izpētiet visus norādītos jautājumus — tos novēršot tagad, var izvairīties no kavēšanās vai pārsteigumiem ražošanas laikā.
10. Dokumentējiet savu pasūtījuma informāciju: Saglabājiet apstiprināšanas e-pastus, piedāvājuma detalizētu sadalījumu un specifikāciju dokumentus. Šis ieraksts ir neaizstājams, ja ražošanas vai pārbaudes laikā rodas jautājumi.

Biezas kļūdas un kā tās izvairīties

Saskaņā ar Global Precision CNC pasūtījumu kļūdu analīzi šīs kļūdas vienmēr rada problēmas pirmoreiz pasūtītājiem — pat pieredzējuši inženieri reizēm iekrīt šajos slazdos:

• Nepilnu zīmējumu iesniegšana: Zīmējumi bez izmēriem, pieļaujamām novirzēm vai materiāla norādēm piespiež ražotājus veikt pieņēmumus. Izmantojiet profesionālu CAD programmatūru, lai izveidotu pilnīgus 3D modeļus un 2D detalizētus zīmējumus ar visām būtiskajām specifikācijām norādītām.
• Materiālu izvēle tikai pēc cenas: Lētāku materiālu izvēle, neņemot vērā apstrādājamību, izturību vai korozijas izturību, noved pie detaļu bojāšanās ekspluatācijas laikā. Saskaņā ar Davantech pasūtīšanas norādījumiem materiālu izvēli jānosaka funkcionālie prasības—slodze, temperatūras diapazons, ķīmisko vielu ietekme—nevis tikai cena.
• Pārmērīga precizitātes norāde: Visām dimensijām piemērojot ±0,01 mm precizitāti «drošības labad» — tiek palielināts cikla laiks, rīku izmaksas un atkritumu līmenis. Izmantojiet precizitātes analīzi, lai noteiktu, kuras dimensijas patiešām ietekmē montāžu, darbību un drošību.
• Prototipu apstrādes izlaišana: Pārejot uz ražošanas daudzumiem bez prototipu apstrādes, lai pārbaudītu savietojamību, virsmas kvalitāti un funkcionalitāti, rodas dārgas korekcijas ciklu secības. Sāciet ar nelielu pilot partiju no 5–10 detaļām, lai uzlabotu rīkus, optimizētu cikla laiku un identificētu konstrukcijas trūkumus pirms mērogošanas.
• Post-apstrādes specifikāciju ignorēšana: Nenorādot termisko apstrādi, pārklāšanu vai citas sekundārās operācijas, paliek neuzraudzīti būtiski ekspluatācijas raksturlielumi. Visus pēcmehāniskās apstrādes nosacījumus skaidri norādiet savā pasūtījumā.
• Pieņemot standarta piegādes laikus: Ignorējot sarežģītību, materiālu pieejamību vai pasūtījuma apjomu, plānojot termiņus, projektu grafiki tiek sabojāti. Iepriekš apspriediet reālistiskus piegādes laikus, ņemot vērā materiālu iegādi, ražotnes jaudu un kvalitātes pārbaudes.
• Pakalpojumu sniedzēju izvēle tikai pēc cenas: Zemākā cena bieži atspoguļo kompromisu veidošanos rīku uzturēšanā, kvalificētā darba spēka vai materiālu kvalitātē. Saskaņojiet izmaksu apsvērumus ar pierādītu pieredzi, tehniskajām iespējām un pakalpojumu kvalitāti.
• Nepiedāvāt veiktspējas atsauksmes: Nedaloties ar ražotāju par montāžas problēmām, rīku nodiluma novērojumiem vai montāžas grūtībām, tiek kavēta nepārtraukta uzlabošanās un var rasties vienādas kļūdas nākamajos pasūtījumos.

Skaidra komunikācija, realistiska plānošana un savstarpēja atsauksme ir produktīvas ražošanas sadarbības pamatstabi.

Pāreja no prototipa uz ražošanu

Jūsu pirmais pasūtījums, visticamāk, ietver prototipu apstrādi — vienu līdz desmit daļām, lai pārbaudītu jūsu dizainu pirms masveida ražošanas uzsākšanas. Bet kas notiek, kad prototipi ir veiksmīgi un pieprasījums pieaug? Pāreja no CNC apstrādes prototipēšanas uz ražošanu prasa apsvērtu plānošanu.

Saskaņā ar UPTIVE Manufacturing prototipēšanas uz ražošanu pārejas norādījumiem šī pāreja ietver vairākus būtiskus soļus:

Pārbaudiet ražošanas mērogojamību: Apstipriniet, ka jūsu detaļas dizains, materiāli un montāžas procesi var tikt mērogoti, nezaudējot kvalitāti. Īpašības, kas ir pieļaujamas desmit prototipiem, var radīt sašaurinājumus pie 500 vienībām.

Optimizējiet ražošanas ekonomiku: Pārskatiet savu dizainu, lai atrastu iespējas izmaksu samazināšanai, tagad, kad funkcionalitāte jau ir pierādīta. Vienkāršojiet ģeometriju tur, kur to ļauj funkcionalitāte, apvienojiet virsmas apstrādes prasības un novērtējiet, vai materiālu aizvietošana ir lietderīga lielākos daudzumos.

Noteikt kvalitātes standartus: Izmantot datu no prototipu ražošanas, lai noteiktu kvalitātes standartus un pārbaudes protokolus ražošanai. Definēt paraugu ņemšanas metodes, iekšējās testēšanas procedūras un kvalitātes pārbaudes punktus.

Garantēt piegādes ķēdes uzticamību: Agrīnā stadijā identificēt potenciālos traucējumus materiālu piegādē. Vajadzētu apsvērt alternatīvu piegādātāju kvalifikāciju un veidot rezerves krājumus kritiskiem materiāliem.

Sadarbība ar pakalpojumu sniedzējiem, kas piedāvā mērogojamību: Meklēt ražotājus, kas spēj nodrošināt gan ātro CNC prototipēšanu, gan masveida ražošanu, saglabājot vienotus kvalitātes nodrošināšanas sistēmu. Automobiļu lietojumiem piemēroti pakalpojumu sniedzēji, piemēram, Shaoyi Metal Technology piedāvā ātrākos piegādes laikus — jau vienu darba dienu ātrajai prototipēšanai — un bez problēmām pārejot uz masveida ražošanu, apstrādājot sarežģītas šasijas montāžas un pielāgotus metāla bukses saskaņā ar IATF 16949 sertifikāciju un statistisko procesu kontroli.

Ekonomika ievērojami mainās, palielinoties apjomam. Uzstādīšanas izmaksas, kas dominēja prototipu cenās, kļūst nenozīmīgas, ja tās tiek izvietotas uz simtiem vai tūkstošiem detaļu. Materiālu izmaksas un cikla laiks kļūst par galvenajiem faktoriem. CNC pagriešanas pakalpojumi un frēzēšanas operācijas, kas prototipiem šķita dārgas, ražošanas daudzumos kļūst ļoti konkurētspējīgas.

Apsveriet šo progresiju, ko ievēro daudzi veiksmīgi produkti:

1. Projekta validācija (1–5 vienības): Ātrā CNC prototipēšana apstiprina detaļu savietojamību, formu un pamatfunkcionalitāti. Ātrums ir svarīgāks nekā izmaksas par vienu vienību.
2. Pilotražošana (10–50 vienības): Nelielas partijas testē ražošanas procesus, identificē ražošanas problēmas un nodrošina agrīnus klientus vai iekšējos testēšanas programmas.
3. Sākotnējā ražošana (100–500 vienības): Uzlaboti procesi un optimizēti dizaini nodrošina detaļas tirgus izlaišanai. Kvalitātes sistēmas un inspekcijas protokoli ir pilnībā izveidoti.
4. Masveida ražošana (500+ vienības): Mēroga ekonomija sasniedz pilnu ietekmi. Materiālu iegāde, mašīnu izmantošana un procesu efektivitāte veicina konkurences spējīgas vienības izmaksas.

Šajā ceļojumā turpiniet ievērot dokumentācijas paradumus, kurus esat izveidojuši ar savu pirmo pasūtījumu. Materiālu sertifikāti, pārbaudes ziņojumi un procesu reģistri kļūst arvien vērtīgāki, jo pasūtījumu apjomi pieaug un regulatīvie prasības kļūst stingrākas.

Tiešsaistes CNC detaļu pasūtīšana ir pārvērtusi to, kā inženieri un iepirkumu speciālisti iegūst precīzās komponentes. Tas, kas agrāk prasīja rūpnīcu apmeklējumus, ilgstošas sarunas un nedēļām ilgo gaidīšanu, tagad notiek dienu laikā — dažreiz pat stundu laikā. Tomēr tehnoloģija tikai ļauj sasniegt efektivitāti; jūsu zināšanas par materiāliem, dizaina principiem, pieļaujamajām novirzēm un piegādātāju novērtēšanu nosaka, vai šī efektivitāte tiešām nodrošina darba spējīgas detaļas.

Tagad jums ir rāmis, lai droši pārvietotos šajā vidē. Augšupielādējiet savu pirmo failu, pieprasiet savu pirmo piedāvājumu un sāciet veidot piegādātāju attiecības, kas atbalstīs jūsu projektus nākotnē.

Bieži uzdotie jautājumi par tiešsaistes CNC detaļām

1. Kas ir tiešsaistes CNC apstrādes pakalpojumi?

Tiešsaistes CNC apstrādes pakalpojumi ir digitālas platformas, kas savieno inženierus un iepirkumu speciālistus ar precīzās ražošanas iespējām. Jūs augšupielādējat CAD failus caur tīmekļa interfeisiem, sekundes laikā saņemat nekavējoties piedāvājumus, izvēlaties materiālus un virsmas apdari un digitāli sekojat ražošanai. Tas aizstāj tradicionālās mašīnu darbnīcu attiecības, kurām nepieciešamas apmeklējumu reizes uz vietas un ilgstošas pārrunas, ļaujot panākt realizācijas laikus dienu, nevis nedēļu mērā.

2. Kā tiešsaistē iegūt CNC piedāvājumu?

CNC cenas piedāvājuma iegūšana tiešsaistē ietver jūsu 3D CAD faila (vairāk pievēršot uzmanību STEP formātam) augšupielādi platformas interfeisā. Sistēma analizē jūsu ģeometriju, identificē ražošanas iespējamības problēmas un automātiski aprēķina prasības. Pēc tam jūs saņemat cenu, kas balstīta uz izvēlēto materiālu, precizitāti, daudzumu un virsmas apstrādes opcijām — bieži vien 5–60 sekundēs. Vairums platformu pirms pasūtījuma apstiprināšanas arī sniedz padomus par ražošanai piemērotu dizainu.

3. Kādi materiāli ir pieejami tiešsaistes CNC detaļām?

Tiešsaistes CNC platformas parasti piedāvā alumīnija sakausējumus (6061, 7075), tēraudu (1018, 4140, nerūsējošā tērauda šķirnes), vara cinku, bronzu un inženierplastmasas, piemēram, Delrin, nilons un polikarbonāts. Alumīnijs 6061 joprojām ir vispopulārākais izvēles variants, jo tas nodrošina labu līdzsvaru starp apstrādājamību, izmaksām un korozijas izturību. Materiāla izvēle jāveic, pamatojoties uz funkcionālajām prasībām, tostarp slodzes izturību, vides ietekmi un budžeta ierobežojumiem, nevis tikai ieraduma dēļ.

4. Kādas sertifikācijas man vajadzētu meklēt CNC pakalpojumu sniedzējā?

ISO 9001 sertifikācija kalpo kā pamatprasība, apliecinot dokumentētus kvalitātes kontroles procesus. Automobiļu pielietojumam ir būtiska IATF 16949 sertifikācija — tā nodrošina defektu novēršanu un statistiskās procesa kontroles (SPC) ieviešanu. Aerokosmiskajiem projektiem nepieciešama AS9100 sertifikācija, lai uzlabotu izsekojamību un riska pārvaldību. Medicīnas ierīču ražošanai ir jāievēro ISO 13485 prasības. Pakalpojumu sniedzēji, piemēram, Shaoyi Metal Technology, uztur IATF 16949 sertifikāciju, lai nodrošinātu uzticamu automobiļu klases komponentu ražošanu.

5. Kā es varu samazināt CNC apstrādes izmaksas, nezaudējot kvalitāti?

Samaziniet izmaksas, vienkāršojot ģeometriju tur, kur to ļauj funkcionalitāte, norādot precizitātes robežas tikai kritiskajām funkcijām, izvēloties standarta materiālus, piemēram, 6061 alumīniju, kad tas ir piemērots, izmantojot standarta caurumu izmērus un vītnes specifikācijas, kā arī plānojot realistiskus piegādes termiņus, lai izvairītos no ātrās piegādes papildu maksājumiem. Līdzīgu detaļu grupēšana kopā samazina uzstādīšanas izmaksas, bet lielāku daudzumu pasūtīšana sadala fiksētās uzstādīšanas izmaksas pa vairākām vienībām, kas ievērojami samazina katras detaļas cenу.
