Kāpēc varša metināšana ir atšķirīga

Varš izskatās draudzīgs uz darba galda, taču, kad ieslēdzas loka loka, tas var kļūt frustrējošs. Ja jūs jautājat sev kā metināt varu , īsā atbilde ir tāda, ka tīru varšu savieno ar kontrolētu siltuma avotu, vajadzības gadījumā piemērotu piepildvielu un rūpīgi regulētu siltuma padevi, lai savienojums izkustu pareizi, nevis lai siltums tiek izvietots apkārtējā metālā.

Lai veiksmīgi metinātu varšu, jātur ļoti tīrs savienojums, jāizmanto pietiekami daudz siltuma, lai pārvarētu varša augsto termisko vadītspēju, un jāizvēlas metināšana tikai tad, kad nepieciešama patiesa saplūšana, nevis zemākas temperatūras piepildvielas savienojums.

Kā vienkārši metināt varšu

Vienkārši sakot, metināšana nošķaidās pašu pamatmetālu. Tas atšķiras no lodēšanas un lodēšanas ar zemu temperatūru, kur pamatdaļas paliek cietas, bet kausējas tikai piepildviela. UTI norāda, ka lodēšana notiek virs 840 °F temperatūras, bet alvas lodēšana zem 840 °F, kamēr metināšana rada saplūdušu savienojumu, izkausējot apstrādājamos gabalus. Tāpēc, kad cilvēki jautā: „Kā metināt vara gabalus kopā?” vai „Kā metināt varu ar varu?”, pirmais lēmums ir noskaidrot, vai patiešām nepieciešama saplūšanas metināšana.

• Saldēšana : izkausē pašu varu, lai izveidotu saplūdušu savienojumu
• Pielietošana : izkausē tikai piepildvielu, bieži noderīgi dažādu metālu savienošanai
• Lodēšana : zemtemperatūras piepildvielas savienošana, parasti lieto vieglākiem uzdevumiem vai elektriskajiem darbiem

Kāpēc varš novelk siltumu prom no loka

Varš ir grūtāk metināms nekā daudzi tēraudi, jo tas ātri novada siltumu no savienojuma. Šī augstā termiskā vadītspēja var padarīt kausējuma pilienu lēnu, veicināt nepietiekamu saplūšanu un prasīt augstāku siltuma ievadi vai priekšsildīšanu biezākiem gabaliem. TWI arī norāda, ka bezskābekļa varš un fosfora reducēts varš parasti ir vieglāk metināmi nekā cietais vara skābekļa saturošais varš, kurš ir vairāk pakļauts porainībai un siltuma ietekmētās zonas problēmām.

Kad metināšana ir labāka nekā lodēšana vai alvas lodēšana

Izvēlieties metāla savienošanu, kad savienojumam jādarbojas kā vienam nepārtrauktam metāla gabalam un jāiztur augstāks spriegums vai ekspluatācijas temperatūra. Izvēlieties metināšanu ar līdēšanas metodi vai lodēšanu, ja zemāka temperatūra, mazāka deformācija vai vieglāka savienošana ir lietderīgāka. Šī izvēle kļūst skaidrāka, kad metode tiek pielāgota pašam detaļai, jo vara caurulēm, loksnes materiālam un bieziem šķērsgabaliem parasti nepieciešas dažādas metodes.

Kā metināt varu

Pirmā patiesībā svarīgākā izvēle nav liesmas leņķis vai piepildījuma stienis. Tas ir pašas metodes izvēles jautājums. Varu un vairumus vara sakausējumus var savienot, izmantojot metināšanu, līdēšanu vai lodēšanu, un Brazing.com norāda, ka GTAW un GMAW ir visbiežāk izmantotās metodes, jo varai nepieciešams augsts lokālais siltuma ievads. Tātad, ja jūs jautājat, kā tig metināt varu, sāciet ar to, vai detaļai patiešām nepieciešama kausēšanas metināšana vai vai zemākas temperatūras savienošanas metode veiks darbu drošāk un tīrāk.

TIG, MIG, Stick un alternatīvas vara savienošanas metodes

TIG parasti ir labākais manuālais risinājums, kad visvairāk nozīmē kontrole, tīrība un šķidruma pite redzamība. MIG kļūst pievilcīgs, kad nepieciešama lielāka ātruma iegūšana garākos šuvēs vai biezākos materiāla slāņos. Elektroloka metināšanu var izmantot, taču tā galvenokārt paredzēta remontam un situācijām ar ierobežotu piekļuvi, un tā pati Brazing.com norāde norāda, ka tās kvalitāte parasti nav tik laba kā gāzētu procesu kvalitāte. Metināšana un lodēšana joprojām ir svarīgas, jo daudzi vara komponenti, īpaši caurules un servisa savienojumi, nepieprasa pilnīgi izkausētu pamatmetāla šuvi. Pretestības metināšana atbilst vēl citai pielietojumu sfērai. pretestības metināšanas vadlīnija to apraksta kā īpaši noderīgu maziem vadu kabeļu komplektiem, vara loksnes metināšanai un automatizētai ražošanai. Arī lāzera metināšana ietilpst šajā jomā, taču galvenokārt tajos gadījumos, kad specializēta iekārta un precizitāte attaisno izmaksas.

Labākais process cauruļu loksnei un bieziem šķērsgriezumiem

Lasītāji, kas meklē informāciju par to, kā savienot vara caurules, bieži atklāj, ka metināšana nav pirmā atbilde. Daudzas cauruļu savienojumu vietās labāk piemēro locīšanu vai lodēšanu, jo ģeometrija veicina piesārņotāja materiāla plūsmu, un mērķis bieži ir tīrs, noslēgts savienojums, nevis strukturāla saplūšanas šuve. Jautājums, kā savienot vara loksni, ir cits jautājums. Plānām loksnēm bieži priekšroka tiek dota TIG metināšanai, lai nodrošinātu manuālu kontroli, kamēr pretestības metināšana ir īpaši efektīva, ja viens un tas pats savienojums tiek atkārtots vairākas reizes pēc kārtas. Biezu tīra vara apstrādei var būt pamatota TIG vai MIG metināšana, taču vara siltuma vadītspēja nozīmē, ka procesa izvēlei jāņem vērā ne tikai šķērsgriezuma izmērs un kopējā masa, bet arī faktiskā biezuma rādītājs.

Prasmju līmeņa ierobežojumi un kvalitātes kompromisi

TIG metode nodrošina vistiešāko vadību, taču tā arī izvirza lielākās prasības pret operatoru. MIG metode apmaina daļu smalkuma pret ātrumu. Elektrodu metode ir praktiska, ja pieeja ir grūta, tomēr tā reti tiek izvēlēta kā pirmā izvēle augstas kvalitātes vara apstrādei. Līmēšana un lodēšana var šķist vienkāršākas, taču tās joprojām ir atkarīgas no savienojuma tīrības, precizitātes un sildīšanas režīma. Pretestības un lāzera metodes samazina rokas ietekmi, kad uzstādījums ir stabilizēts, tomēr tās izvirza lielākas prasības pret rīkiem un aprīkojumu. Vara ziņā tas ir nežēlīgi stingrs. Pat tehniski pareiza metode var neizdoties, ja metāls ir netīrs, savienojums nav precīzs vai siltums izkliedējas pa detaļu pirms sākas saplūšana.

Kā sagatavot varu metināšanai

Vara reti neizdodas tikai tāpēc, ka loka veidošanā ir kļūda. Biežāk tā neizdodas jau pirms degļa aizdedzināšanas. Ja jūs jautājat kā sagatavot varu metināšanai uzdevums tiek samazināts līdz piecām lietām: identificēt metālu, notīrīt to līdz spīdīgam metālam, izvēlēties savienojuma formu, kas atbilst vara siltuma plūsmai, plānot piesārņotājmaterialu un aizsardzību, kā arī uzturēt pietiekami daudz siltuma detaļā, lai veidotos šķidrās metāla masas (pudelis).

Notīriet savienojumu un noņemiet virsmas oksīdus

Sāciet ar materiāla identifikāciju. TWI norāda, ka skābekļa brīvais un fosfora deoksidētais varš parasti ir vieglāk metināms nekā „tough pitch” varš, kurš ir vairāk pakļauts porainībai un siltuma ietekmētās zonas problēmām. Daži brīvi griezīgie un svina piedevas saturošie vara sakausējumi nav piemēroti kausēšanas metināšanai, tāpēc minēšana par sakausējuma veidu var ātri novest jūs nepareizā virzienā.

1. Nožāvējiet savienojuma virsmas un tuvējo apgabalu, lai noņemtu eļļu, taukus, krāsu un netīrumus.
2. Notīriet oksīdu ar suku vai berzējot, līdz atklājas tīrs metāls. Brazing.com ieteicams sagatavošanai izmantot bronzas metāla suku, un metināšanas laikā veidojušos oksīdu starp šuvju slāņiem arī jānoņem.
3. Uzturiet aizpildīšanas stieņus, cimdi un notīrīto savienojumu sausus un brīvus no piesārņojuma. Varu gadījumā ūdeņradis kopā ar atlikušo skābekli var veidot porainību.
4. Gatavojiet šuvju rievu, ņemot vērā varu. Savienojumu konstrukcijas parasti ir platākas nekā tērauda savienojumi, lai loka loka apvienošanās vietā ne tikai sildītu pamatmetālu.

Savienojuma montāža, aizpildīšanas materiāla izvēle un priekšsildīšanas plānošana

Kā notīrīt varu pirms metināšanas, ja detaļa ir bieži rokās turēta? Vispirms nožāvējiet, pēc tam mehāniski noņemiet oksīdus un izvairieties no notīrīto malu pieskaršanās ar neaizsargātām rokām. Tīram varam TWI norādījumi arī ieteic deoksīdētus aizpildīšanas materiālus, piemēram, ERCu vai ERCuSi-A, kur ERCuSi-A bieži tiek izvēlēts grūti kausējamām un fosfora deoksīdētām varu šķirnēm. Arī aizsardzības gāze ir svarīga. Argons der tievākām sekcijām, bet argona un hēlija maisījumi vai vienīgi hēlijs palīdz efektīvāk sildīt biezāku varu.

Kā iepriekš uzsildīt varu metināšanai, neuzsildot to pārāk? Iepriekšējā uzsilde jāpielāgo sakausējumam, biezumam un kopējai masai. Tīram varam vidējā biezumā var būt nepieciešama iepriekšējā uzsilde, kamēr vara-nikela sakausējumiem un daudziem citiem vara sakausējumiem parasti nepieciešama tikai neliela vai vispār nav nepieciešama iepriekšējā uzsilde. Izmantojiet skavas, kas nodrošina izlīdzinājumu, bet nevērš iestatījumu par lielu siltuma slēdzi, un smagākiem darbiem apsvērtiet atbalsta sloksnes vai termiskās segas, lai siltums paliktu tuvu savienojumam.

Kā savienojuma konstrukcija mainās loksnes un caurules gadījumā

Loksnei ir nepieciešams ciešs un vienmērīgs piegriezums, jo varš ātri paplašinās un nelieli spraugi var mainīties, kad savienojums uzsilst. Caurulei ir nepieciešama precīza gala sagatavošana un saknes izlīdzināšana, un dažiem sakausējumiem, piemēram, vara-nikelim, gāzes atbalsts palīdz saglabāt tīru iekšējo šuvi. Biezu plāksni parasti vajadzētu apstrādāt ar plašāku rievu nekā tēraudu, lai sānu virsmas patiešām saplūstu.

• Dedikēts bronzas metāla suknis
• Tīrītājs un tīras drānas
• Pareizais aizpildīšanas stienis atbilstošajam sakausējumam
• Aizsarggāze un, ja nepieciešams, atbalsta gāze
• Skavas, atbalsta sloksne vai keramiskais atbalsts
• Termiskā sega vai cits siltuma saglabāšanas līdzeklis bieziem izstrādājumiem

Kad savienojums ir spīdošs, precīzi ievietots un siltuma līdzsvarā, vara daba kļūst daudz mazāk noslēpumaina. Tad svarīgi ir loka novietojums, šķidrās metāla masas kontrole un piepildvielas pievadīšanas laiks.

Kā metināt varu soli pa solim

Tīrs sagatavošanas process nodrošina varu starta līnijā, taču metinājuma kvalitāte joprojām pilnībā atkarīga no siltuma regulēšanas. TIG metināšana ir visvienkāršākais process, ko izskaidrot, jo var redzēt šķidrās metāla masu, piepildvielu var pievadīt tieši vajadzīgajā vietā un siltumu var pielāgot, kad savienojums sāk to absorbēt. Ja meklājat informāciju par to, kā metināt varu soli pa solim, šis ir pamata darba process tīram vara–vara TIG metinājumam.

Soli pa solim: kā metināt varu

1. Pārliecinieties, ka bāzes metāls un savienojums ir gatavi. Varam jābūt tīram, sausam un brīvam no eļļas, oksīda un rokas pieskāriena paliekām. Arī piepildmetāla stieņiem jābūt tīriem.
2. Iestatiet TIG metināšanas aparātu vara metināšanai. Iestatīšanas norādījumi no GarageWeld un Anhua apstrādes līnijas uzsvēr būtiskāko: DCEN lielākajai daļai tīra vara darbiem, īsu loku un vairāk siltuma, nekā varētu sagaidīt no tērauda. Bieži vien biezs varš iegūst priekšrocības no priekšsildīšanas aptuveni 300–600 °F diapazonā, atkarībā no šķērsgriezuma izmēra.
3. Uzspiediet un piesavienojiet savienojumu. Uzturiet izlīdzinājumu stingri, taču neredzējiet pārāk lielu siltuma novadītāju. Novietojiet pietiekami daudz piesavienošanas metinājumu, lai apturētu kustību, kad detaļa izplešas.
4. Sāciet loku, nepieskaroties. Augstfrekvences palaišana palīdz samazināt piesārņojumu. Turiet degļu nedaudz uz priekšu un uzturiet īsu loku — aptuveni 1/8 collu vai mazāku, lai siltums paliktu koncentrēts.
5. Gaidiet patiesu šķidruma lāsīti. Varš var šķist lēns sākumā, bet pēc tam pēkšņi atvērties. Neuzsāciet virzīšanos uz priekšu, kamēr abas savienojuma malas sāk kust un mitrināties kopā.
6. Pievienojiet piepildvielu vadītāja malai. Ievadiet to šķidruma lāsītes priekšpusē, nevis tuvu volframa elektrodai. Mazi, vienmērīgi pieskārieni parasti darbojas labāk nekā lieli, reti veiktie pievienojumi.
7. Virzieties mērķtiecīgi. Pārvietojieties pietiekami lēni, lai uzturētu metinājuma savienojumu abās pusēs, bet ne tik lēni, ka metinājuma šuves forma kļūst pārāk plata. Plašākās rievās ļoti viegls svārstīšanās kustības veids var palīdzēt veidot metinājuma šuvi.
8. Regulējiet starppasažu temperatūru. Vairāku slāņu metināšanas gadījumā apstājieties, ja metināmā vieta kļūst pārāk šķidra vai detaļa sāk zaudēt formu. Pirms turpināt, notīriet oksīdus starp atsevišķajiem slāņiem.
9. Uzmanīgi pabeidziet krāteri. Ja iespējams, samaziniet strāvu un beigās pievienojiet nelielu daudzumu piepildvielas, lai metinājums neveidotu vāju krāteri.
10. Atdzesējiet un pārbaudiet. Ļaujiet detaļai atdzist pakāpeniski, pēc tam novērtējiet metinājuma šuvi attiecībā uz vienmērību, savienojumu, krāsas maiņu un porainību.

Lielākā vara kļūda ir pārāk ilgs palikšana vienā vietā. Pārāk ilgs palikšanas laiks var pārkarsēt virsmu, kamēr zemāk esošais savienojums joprojām nav pilnībā savienots.

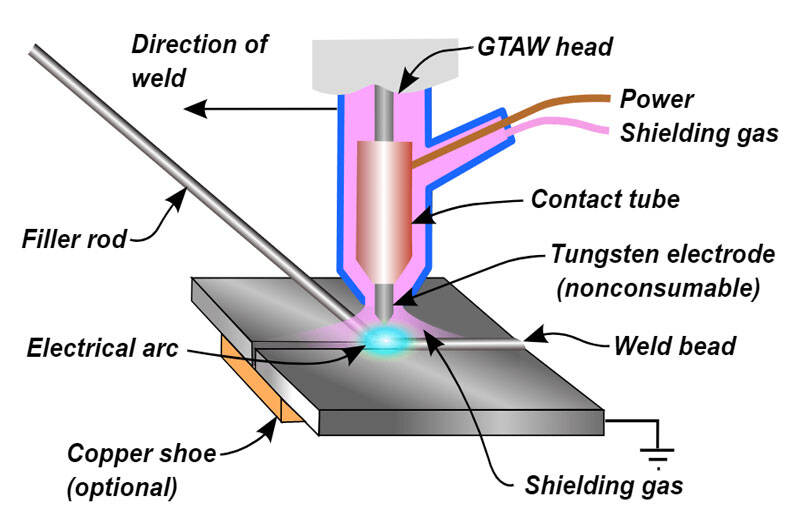

Kā TIG metināt varu ar labāku siltuma kontroli

Ja jūsu galvenais jautājums ir kā taisīt TIG metināšanu no vara domājiet par šķidrās metāla pite uzvedību, nevis par pašiem mašīnas skaitļiem. Vars ātri atņem siltumu, tāpēc pirmās sekundes ir būtiskas. Turiet loku cieši. Uzmanieties, vai šķidrā pite savieno abas malas. Pievienojiet piepildvielu vienmērīgi priekšējā malā. Pēc tam pārvietojieties tiklīdz šķidrā pite ir izveidojusies.

Lēna, blāva izskata šķidrā pite parasti norāda uz nepietiekamu siltuma ievadi, pārāk lielu savienojuma masu vai nepietiekamu priekšsildīšanu. Metinājuma šuves daļa, kas pēkšņi izpletās un nolaižas, norāda uz pretējo situāciju: pārāk lēnu pārvietošanās ātrumu vai pārkarsētu savienojumu. TIG metināšanā jums ir laiks veikt korekcijas. MIG metināšanā darbojas tāda pati siltuma vadības loģika, taču metāla stieple tiek padota nepārtraukti un process notiek ātrāk, tāpēc jums ir mazāk laika novērtēt šķidrās pites uzvedību. Manuālās (elektrodu) metināšanas metode var tikt izmantota vara savienošanai remonta darbos, tomēr šlakas veidošanās un zemāka redzamība padara to grūtāku izvēli, kad ir nepieciešama precizitāte.

Atdzesēšana, tīrīšana un metinājuma pēcapstrāde

Ļaujiet šuvumam atdzist lēni. Anhua Machining iesaka izvairīties no ūdens dzesēšanas, jo strauja atdzišana var veicināt plaisu veidošanos un termisko spriegumu. Virsmas tīrīšanai PTR norāda, ka tīrs, sauss drāniņš parasti ir drošs, ja darba specifikācijas vispār atļauj tīrīšanu. Pēdējais apstāklis ir svarīgāks, nekā daudzi to saprot, īpaši kritiskām detaļām.

Labi pabeigta šuvuma pavediens jāizskatās gluds, vienmērīgs un pilnībā savienots ar abām savienojuma malām. Ja tas izskatās netīrs, caurumains vai neregulārs, iemesls bieži vien nav tikai tehnika. Var mainīties vara klase, piesārņotāja izvēle un sakausējuma ķīmiskais sastāvs, kas var ietekmēt visu darbu.

Kā metināt vara sakausējumus un dažādus metālus

Siltuma kontrole saņem lielāko uzmanību, taču sakausējuma grupa bieži vien nosaka, vai vara savienojums šķiet vienkāršs vai grūti apstrādāms. Tam ir iemesls, kuru parāda Online Metals sakausējumu tabulas. Dažas vara kvalitātes labi iztur gāzē aizsargātu loka metināšanu, bet citu piemērotība atkarīga no tā, ko pievienoja varai, un var būt viduvēja, slikta vai vispār neatmesta. Tāpēc pat ļoti tīrs izskatāms metināšanas uzstādījums var radīt porainību, plaisas vai vāju saplūšanu, ja faktiski tiek metināts misis, bronza vai dažādu materiālu kombinācija.

Kā vara-nikela sakausējumi ietekmē metināmību

Ja jūs jautājat, kā metināt vara-nikeli vai kā veikt TIG metināšanu ar vara-nikeli, labā ziņa ir tā, ka Cu-Ni sakausējumus parasti metina. Uzmanības objekts ir tīrība un piesārņojuma novēršana, kā arī piemērota piepildvielas izvēle. CDA norāda, ka svins, sērs un fosfors var veicināt karsto plaisošanu, īpaši ierobežotajos savienojumos, un konkrēti min krāsas, marķēšanas zīmuļus, temperatūras marķierus, griešanas šķidrumus, eļļu un tauku kā piesārņojuma avotus, kurus pirms uzsildīšanas jānoņem. Gan CDA, gan Online Metals uzsvērt deoksīdētu piepildvielu izmantošanu kausēšanas metināšanai. CDA norāda, ka lielākajā daļā gadījumu tiek izmantota nominālā 70–30 Cu-Ni piepildviela ar titānu, un autogēno GTAW metināšanu vajadzētu izvairīties, jo porainība var rasties pat tad, ja metinājuma virsma izskatās pieņemama.

Ko vajadzētu zināt par misu, bronzas un silīcija bronzas sakausējumiem

Misiņš maina sarunu, jo cinks maina uzvedību. Online Metals norāda, ka visus misiņus var metināt, izņemot svina saturošos sakausējumus, tomēr zemāka cinka saturu esošus misiņus ir vieglāk metināt nekā augstāka cinka saturu esošus misiņus, un liektos misiņus var metināt tikai ierobežotā mērā. Alvas misiņi un fosfora bronzas arī rada karstuma plaisu risku, tāpēc liels siltuma pievads, augsta priekšsildīšana un lēna dzesēšana nav piemērotas noklusētās izvēles. Alumīnija bronza bieži ir vieglāk metināma, nekā cilvēki sagaida, jo tās vadītspēja ir zemāka, tomēr pirmkārt jānoņem tās alumīnija oksīda plēve. Silīcija bronza atrodas draudzīgākajā spektra galā. Online Metals to apraksta kā, iespējams, vieglāko bronzu metināšanai. Vēl viens praktisks punkts nāk no CCOHS : metināšanas dūmi atšķiras atkarībā no pamatmetāla un pārklājumiem, un misiņa un bronzas saturīgie vara dūmi var kairināt acis, degunu un rīkli, tāpēc ventilācija ir svarīga pat pirms jūs sākat domāt par šuvuma formu.

Dažādu metālu savienojumi ar alumīniju, misiņu un varu

Sajaucot dažādu metālu savienojumus, bieži vien vienkāršs „visu izkausēt” pieejas veids radīs problēmas. Ja jūsu patiesais jautājums ir, kā savienot varu ar vara sakausējumu vai kā savienot varu ar vara sakausējumu, uzņēmums Online Metals ieteic TIG metināšanu ar silīcija bronzas piesārņojuma materiālu kā praktisku risinājumu, jo piesārņojuma materiāls veido šķidruma pilienu, nevis piespiedu kārtā liek abiem pamatmetāliem pilnībā saplūst. Tas samazina cinka saistīto problēmu risku un parasti nodrošina labāku kontroli. CDA uzrāda to pašu loģiku ar smagākiem dažādu metālu savienojumiem. Savienojot Cu-Ni sakausējumu ar oglekļa tēraudu vai nerūsējošo tēraudu, tas ieteic nikelīga vai nikelīga-vara piesārņojuma materiāla izmantošanu un, daudzos gadījumos, vispirms veikt tērauda puses „piepildīšanu” vai pārklāšanu, lai kontrolētu dilūciju. Vara metinājumu gadījumā šuvē var izskatīties pieņemama, taču zem tās var slēpties sakausējumam specifiska problēma — tieši tāpēc defektu paraugi un pēcmetināšanas inspekcija ir jāizpēta īpaši rūpīgi.

Kā pārbaudīt vara metinājumu

Sakausējuma izvēle un metināšanas tehnika ir skaidri redzamas, kad savienojums atdziest. Varbūt vara metinājums izskatās spīdīgs, bet tomēr ir vājš, vai arī nedaudz nobrūnējis, bet joprojām lietojams. Tāpēc pēcmetināšanas vizuālā pārbaude ir tik svarīga. ESAB apraksta vizuālo pārbaudi kā visbiežāk lietoto nedestruktīvo metinājuma pārbaudi un bieži vien arī kā visvieglāko un lētāko veidu, kā noteikt virsmas nepilnības, pirms pat tiek apsvērtas dziļākas pārbaudes.

Biežāk sastopamās vara metinājuma kļūdas un to cēloņi

Ja jūs jautājat, kā noskaidrot, vai vara metinājums ir bojāts, sāciet ar to, ko var redzēt pilnībā atdzisušā savienojumā. Vara ātri atklāj kļūdas siltuma regulēšanā.

• Virsmas porainība vai adatas caurumi : bieži saistīta ar piesārņojumu, nepietiekamu tīrīšanu, oksidāciju vai nestabili aizsarggāzi. MEGMEET saista vara darbos radušos porainību ar nepietiekamu siltumu, nepareizu fluksu cauruļdarbos un netīru savienojuma virsmu.
• Savienojuma vai iekļaušanas trūkums parasti parādās kā ripa, kas atrodas uz virsmas, vāji savienojums pirkstu galos vai nesavienots saknes līmenī. Biežākais iemesls ir zems siltuma pievads, ātra pārvietošanās, nepareiza leņķiskā novietojuma izvēle vai nepareiza savienojuma izlīdzināšana.
• Plaisas viensmēr nopietns defekts. ESAB defektu vadlīnijā plaisas tiek uzskatītas par kritiskiem defektiem, jo tās var paplašināties sprieguma ietekmē.
• Redzams materiāla trūkums metinājuma virsma atrodas zem apkārtējā bāzes metāla, bieži vien dēļ nepietiekamas piepildvielas pievadīšanas, pārmērīga siltuma vai pārmērīgas apstrādes pēc metināšanas.
• Izkropļojums norāde uz to, ka siltums nav vienmērīgi sadalīts, īpaši plānā vara loksnē.
• Spēcīga krāsas maiņa, kvēpi vai netīri nogulsnējumi var norādīt uz pārkarsēšanu, oksidāciju, piesārņojumu vai nepietiekamu pēcmetināšanas tīrīšanu.

Kā pārbaudīt metinājumu pēc atdzišanas

Kā praktiskā darbnīcas apstākļos pārbaudīt vara metinājumu? Ļaujiet metinājumam atdzist, notīriet brīvo atlikumu un pēc tam pārbaudiet to labā gaismā no vairākām leņķiem. ESAB norāda, ka pēc metināšanas vizuālā pārbaude ir lietderīga pat tad, ja plānots izmantot citus nedestruktīvās izpētes (NDT) metodes, jo acīm redzami virsmas defekti var izkropļot vēlāko testu rezultātus vai paslēpt dziļākus defektus.

• Pārbaudiet, vai metinājuma šuve ir vienmērīga platuma un formas.
• Meklējiet gludu savienojumu abās pirkstu galās, bez pārklāšanās vai redzamas apakšgriezuma.
• Ja pieejams, pārbaudiet saknes pusi, lai novērtētu iedegumu un tīrību.
• Pārbaudiet iespējamus caurumiņus, virsmas plaisas, kratera plaisas un piesārņojuma pēdas.
• Salīdziniet pabeigto savienojumu ar paredzēto izvietojumu un uzmanieties deformācijas.
• Novērtējiet, vai izskats atbilst izmantotajai metināšanas metodai. Neprecīza, nevienmērīga šuves kārta precīzā TIG metināšanas savienojumā parasti norāda uz procesa problēmu, ne tikai uz kosmētiskām nepilnībām.

Kad jāremontē, jāpārstrādā vai jānoraida savienojums

Ja jūs prasāt sev, kā novērst vara metināšanas defektus, drošais noteikums ir vienkāršs: novērsiet cēloni, nevis tikai ārējo izskatu. Porainība, saslēguma trūkums un plaisas nav problēmas, ko var novērst ar polēšanu. Parasti tās prasa materiāla noņemšanu līdz veselam metālam un atkārtotu metināšanu tīrākās un labāk kontrolētās vides apstākļos. ESAB norāda arī, ka pieņemamība ir atkarīga no piemērojamā standarta vai specifikācijas, kur normas, piemēram, ISO 5817, AWS D1.1 un ASME IX, nosaka, kas konkrētā darbā ir atļauts.

Praksē pārstrāde ir pamatota, ja defekts ir vietējs un bāzes metāls paliek vesels. Noraidiet savienojumu, ja plaisas ir plašas, metināšanas saplūšana ir vispār nepiederīga, deformācija padara detaļu neizmantojamu vai atkārtotas remontdarbības norāda, ka pati metināšanas procedūra ir kļūdaina. Un tad, kad vienai un tai pašai vara montāžai jāiziet šie pārbaudes procesi atkārtoti un atkārtoti, inspekcija vairs nav tikai metinātāja uzdevums. Tā kļūst par ražošanas metodes jautājumu.

Uzlabota vara metināšana ražošanai un dažādu metālu savienošanai

Ražošanā vara metinājumam jāiztur ne tikai viena vizuāla pārbaude. Tas jāatkārto visās darba maiņās, ar visām stiprinājuma ierīcēm un visos detaļu partijās. Tieši šajā brīdī augstas precizitātes procesi sāk būt svarīgāki nekā vienkārši metinātāja sajūta.

Lāzera un robotizētās metināšanas pielietojuma vietas

Laserax uzsvēr, kāpēc lāzera metināšana joprojām tiek izmantota vara ražošanā: tā ir ātra, precīza un rada nelielu siltuma ietekmēto zonu ar minimālu deformāciju. Vara izmantošana sarežģī situāciju, jo tas spēcīgi atspoguļo infrasarkano gaismu, kamēr zilās un zaļās viļņu garumu gaisma tiek vieglāk absorbēta. Tomēr šķiedras lāzeri joprojām plaši tiek izmantoti rūpniecībā, jo tie ir pierādīti, uzticami un var kompensēt augstāko jaudu. Tas pats avots norāda arī uz to, ka regulējamās gredzenveida režīmu sistēmas var samazināt šķidruma izšļakstīšanos, priekšsildot virsmu, kamēr svārstību optika palīdz stabilizēt saplūšanu, kad ātruma ierobežojumi citādi padarītu procesu mazāk stabila.

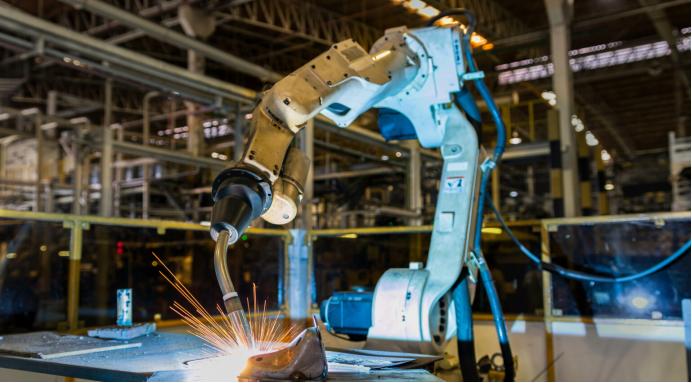

Robotizēta metināšana ir piemērota, kad savienojuma līnija tiek atkārtota pietiekami bieži, lai vienveidība, uzraudzība un dokumentācija būtu tikpat svarīgas kā pati metināšana. EB Industries norāda, ka lāzera un elektronu staru sistēmas ir īpaši piemērotas augsta līmeņa automatizācijai un uzraudzībai, tāpēc ražotāji izmanto tās, lai nodrošinātu atkārtojamu kvalitāti. Pretestības metināšana arī var iekļauties šajā ražošanas diskusijā, ja montāža un rīki ir speciāli izstrādāti šim nolūkam.

Dažādu metālu ražošanas izmaiņas

Ja reālā ražošanas telpu jautājums ir, kā savienot alumīniju ar varu, kā savienot varu ar nerūsējošo tēraudu, kā savienot varu ar tēraudu vai kā savienot nerūsējošo tēraudu ar varu, tad problēma reti vien ir tikai siltums. EB Industries grūtus dažādu metālu savienojumus saista ar atšķirīgām termiskās izplešanās ātrumu vērtībām, reaktivitāti, porainības risku un precīzas siltuma ievades kontroles grūtībām. Tāpēc daudzi dažādu metālu savienojumi pāriet uz stingri kontrolētām staru procesiem un kontrolētām metināšanas vides vietā, lai neatkarīgi balstītos tikai uz universāliem manuāliem metināšanas paņēmieniem.

Ražošanas partnera izvēle sarežģītiem savienojumiem

Ražotājiem spēcīgākais partners parasti ir tas, kurš spēj nodrošināt procesa kontroli no prototipa līdz masveida ražošanai.

• Atkārtojama automatizācija un uzraudzība
• Dokumentētas kvalitātes kontroles un izsekojamība
• Pieredze ar grūti metināmiem vai dažādiem metāliem
• Spēja kontrolēt siltuma ievadi un deformāciju
• Izpildes laiks, kas atbilst ražošanas grafikam

Labākais risinājums joprojām ir atkarīgs no konkrētā savienojuma, kas jums ir priekšā. Vara bagāts elektro savienojums, dažādu metālu prototips un lielapjoma strukturāls projekts neprasa vienu un to pašu jautājumu, pat ja visi sākas ar varu.

Kāds ir vislabākais veids, kā savienot varu

Šajā posmā patiesā jautājuma nav tikai par to, kā savienot varu, bet gan par to, kā izvēlēties metodi, kas atbilst detaļai, ekspluatācijas apstākļiem un nepieciešamajam atkārtojumu skaitam. Brazing.com un Elcon Precision norāda uz vienu un to pašu būtisku patiesību: pareizā izvēle ir atkarīga no materiāla grupas, savienojuma konstrukcijas, siltumjutīguma un ražošanas prasībām.

Labākā metode atkarībā no materiāla un savienojuma veida

1. Vispirms identificējiet metālu. Tīru varu bieži labāk savieno ar TIG vai MIG metodi, ja nepieciešama patiesa saplūšana. Vara sakausējumi var uzrādīt ļoti atšķirīgu uzvedību, un dažus no tiem ir labāk lodēt nekā metināt.
2. Apskatiet savienojuma formu. Cauruļu un caurulīšu savienojumi bieži piemēroti lodēšanai vai alvas lodēšanai, jo ģeometrija veicina piesārņojuma plūsmu. Loksnes un redzami manuālie metinājumi parasti priekšroku dod TIG metodei, lai nodrošinātu lielāku kontroli.
3. Novērtējiet šķērsgriezuma biezumu un masu. Biezu tīra vara detaļu gadījumā var attaisnot MIG vai TIG metodi ar rūpīgāku siltuma plānošanu. Plānākiem šķērsgriezumiem parasti nepieciešama precīzāka kontrole, lai izvairītos no deformācijām.
4. Pielāgojiet metodi tīrības prasībām. Ja montāžai jāpaliek kārtīgai, precīzai un ar zemu deformāciju, varbūt labāka ir lodēšana.
5. Ievērojiet apjomu. Vienreizēji remonta darbi un prototipi var būt manuāli. Atkārtoti ražošanas savienojumi var attaisnot robotizētas, pretestības vai lāzera metodes.

Kad jāpārtrauc un jāizvēlas lodēšana

Ja jūs jautājat, kāda ir vislabākā metode vara savienošanai, dažreiz vislabākā atbilde vispār nav metināšana. Elcon Precision norāda, ka lodēšana neizkausē pamatmetālus, kas palīdz samazināt termisko deformāciju un padara to īpaši noderīgu dažādu materiālu un siltumjutīgu montāžu savienošanai. Arī Brazing.com parāda, cik bieži lodēšana tiek izmantota vara savienošanai elektrotehnikā, gaisa kondicionēšanā un būvniecības pakalpojumos.

Izvēlieties metināšanu, ja savienojumam jākļūst par vienu saplūdušu gabalu. Izvēlieties lodēšanu, ja svarīgāka ir zemāka temperatūra, mazāka deformācija vai vieglāka dažādu metālu savienošana.

Nākamais solis prototipu un ražošanas darbos

Ja jūs joprojām pārdomājat, kad vajadzētu lodēt, nevis metināt varu, vai kā izvēlēties labāko varas savienošanas metodi, sāciet ar prototipu, kas pierāda savienojuma izturību, tīrību un deformāciju kontroli, pirms pārejas uz masveida ražošanu. Ražotājiem tas parasti nozīmē piegādātāja meklēšanu, kurš spēj pāriet no testa daļām uz atkārtojamu ražošanu. Automobiļu komandas, kurām nepieciešama pielāgota metināšanas un montāžas atbalsta, var apsvērt Shaoyi Metal Technology kā vienu no atbilstošajām iespējām tās robotizētās metināšanas spējas un IATF 16949 kvalitātes disciplīnas dēļ. Labākā metode ir tā, kas piemērota konkrētajai varai, savienojumam un uzdevumam, nevis tikai tam rīkam, ko jūs jau esat rokā.

Bieži uzdotie jautājumi par varas metināšanu

1. Kāda ir labākā metode, lai metinātu varu, iegūstot stiprus un tīrus rezultātus?

Lielākajai daļai manuālā darba TIG parasti ir vispiemērotākais izvēles punkts, jo tas nodrošina vislielāko kontroli pār loka novietojumu, šķidrās metāla masas lielumu un piepildījuma materiāla pievienošanu. Tas padara vieglāku tērauda ātro siltuma zudumu regulēšanu un savienojuma uzturēšanu tīru. MIG var būt piemērotāks ilgākiem šuvēm vai smagākiem sekcijām, kur ātrums ir svarīgāks. Ja darbs ir caurules vai servisa savienojums, lodēšana joprojām var būt labākā izvēle, ja nav nepieciešams pilnīgs metinājuma saplūdums.

2. Vai vara priekšsildīšana pirms metināšanas ir vienmēr obligāta?

Nē. Priekšsildīšana ir atkarīga no vara kvalitātes, sekcijas biezuma un no tā, cik daudz metāla masa atņem siltumu no savienojuma. Mazas vai plānas detaļas var tikt sametinātas bez priekšsildīšanas, kamēr biezāks tīrs varš bieži iegūst priekšrocības no priekšsildīšanas, lai metinājuma šķidrā masas veidošanās būtu vieglāka un saplūdums uzticamāks. Mērķis ir kontrolēts siltums, nevis pārmērīgs siltums, tāpēc, ja iespējams, izmantojiet sakausējuma specifiskus norādījumus.

3. Vai vara caurules var metināt vai tās vajadzētu lodēt?

Vara caurules var savienot ar metināšanu, taču daudzas cauruļu savienojumu vietas ir praktiskāk savienot ar lodēšanu vai aluminiju, jo šīs metodes izmanto mazāk siltuma un bieži nodrošina ciešus, nesaplūstošus savienojumus ar mazāku deformāciju. Metināšana ir lietderīgāka tad, ja konstrukcijas prasības paredz salīdētu savienojumu vai augstāku strukturālo veiktspēju. Pirms izvēles apsveriet ekspluatācijas temperatūru, tīrības prasības, savienojuma ģeometriju un to, vai pamatmetālam patiešām jātiek izkausētam.

4. Kas izraisa porainību vai vāju saplūšanu vara metinājumos?

Biežākais iemesls ir netīras virsmas, savienojuma vietā palikušais oksīds, mitrums, piesārņots piepildījuma materiāls, nepietiekama aizsardzība un siltums, kas nekad pilnībā nepasniedzas līdz savienojuma malām. Vara virsma var izskatīties karsēta, tomēr zem tās var nebūt pareizi saplūdušas. Labāku rezultātu parasti nodrošina tīrīšana līdz spīdīgam metālam, piepildījuma materiāla un darba vietas aizsardzība pret piesārņojumu, īss un stabils loka garums, kā arī atdzisušā metinājuma pārbaude uz mikrocaurumiem, vāju savienojumu ar pamatmetālu vai nevienmērīgu šuvju formu.

5. Vai var savienot ar metināšanu vara un tērauda, nerūsējošā tērauda vai alumīnija detaļas?

Var, taču dažādu metālu savienojumi ir daudz grūtāk izveidojami nekā vara–vara metinājumi, jo šie metāli kausējas un izplešas citādi. Dažādu metālu savienošanai bieži izmanto lodēšanu, pārejas piepildītājus, apmestības metodes vai stingri kontrolētus lāzera un citas specializētas tehnoloģijas, nevis vienkāršu tiešu kausēšanas metināšanu. Seriālā ražošanā ir lietderīgi sadarboties ar piegādātāju, kurš spēj dokumentēt procesa kontroli un kvalitāti. Automobiļu ražošanā Shaoyi Metal Technology ir viens no piemēriem par partneri, kas piedāvā pielāgotus metinātos komplektus, robotizētās līnijas un IATF 16949 kvalitātes nodrošināšanas praksi stingriem projektu nosacījumiem.
