Izpratne par matricu presēšanu un tās lomu ražošanā

Kas ir matrica ražošanā? Vienkārši sakot, tas ir precīzijas rīks, kas izstrādāts materiālu griešanai, veidošanai vai formēšanai funkcionālos komponentos . Matricu presēšana turpina šo ideju, izmantojot divus savstarpēji atbilstošus rīku komplektus — augšējo un apakšējo matricu komplektu —, kas kopā darbojas kontrolētā spēka ietekmē, lai pārvērstu izejmateriālus gatavos komponentos. Vai nu jūs strādājat ar loksnes metālu, plastmasām vai kompozītmateriāliem, šis process paliek mūsdienu ražošanas pamatā.

Matricu procesa ietekme sniedzas gandrīz uz visām nozarēm, ko vien var iedomāties. Automobiļu ražotāji uz to paļaujas, lai ražotu korpusa paneļus un strukturālos komponentus. Aerokosmosa uzņēmumi to izmanto viegls, bet izturīgu lidaparātu daļu ražošanai. Elektronikas ražotāji uz to paļaujas precīziem korpusiem un savienotājiem. Pat patēriņa preces, kas atrodas jūsu virtuvē, visticamāk sākušas kā plakanas izejmateriālu lapas, kuras veidotas tieši ar šo metodi.

Neskatoties uz ievērojamajiem sasniegumiem pievienotās ražošanas jomā, matricu presēšana joprojām ir neatstājama lielapjoma ražošanai. Pētījumu datu pēc, AHSS ievērojumi , ar tipiskām dienas apjomu rādītājiem 1000+ transportlīdzekļi katrā ražošanas līnijā, automašīnu rūpnīcu līniju nepieciešamais caurlaidešanas apjoms pārsniedz to, ko pašlaik piedāvā pievienotās ražošanas sistēmas — tādēļ tradicionālās rīku un matricu metodes ir būtiskas masveida ražošanas efektivitātei.

Tātad kas īsti ir matricas un kāpēc tās ir tik svarīgas? Iedomājieties tās kā precīzus veidņus, kas veic četras būtiskas funkcijas: novietošanu, stiprināšanu, darbību un atbrīvošanu. "Darbības" fāzē notiek patiesais brīnums — griešana, liekšana, caurduršana, reljefu veidošana, formēšana, vilkšana un citas operācijas. Šī daudzveidība padara šo procesu neatliekamu visās ražošanas nozarēs.

Matricu presēšanas pamatmehānika

Šī ražošanas metode pamatojas uz vienkāršu principu. Jūs ievietojat materiālu starp divām matricas daļām, izmantojat kontrolētu spēku ar presi, un rīki veido jūsu заготовку vēlamajā formā. Augšējā matrica (bieži saukta par urbni) kustas lejup pret apakšējo matricu (dobumu), un materiāls, kas nonāk starp tām, iegūst programmēto formu.

Šīs mijiedarbības precizitāte nosaka visu jūsu gala produkta īpašības. Urbņa un matricas starpībai jābūt precīzai. Spēka pielietojumam jābūt vienmērīgam. Materiāla plūsmai jābūt prognozējamai. Kad šie elementi sakrīt, jūs iegūstat detaļas ar stingriem izmēru noviržu robežiem un lielisku virsmas apdari — īpašības, kurām pievienotā ražošana joprojām grūti konkurēt ražošanas ātrumos.

Kā matricas pārvērš neapstrādātos materiālus precīzās detaļās

Iedomājieties, ka plakanu tērauda loksni ievada presē. Sekundes laikā šī loksne iznāk kā sarežģīts montāžas elements ar vairākām liektām daļām, caurumiem un veidotām iezīmēm. Šī pārveidošana notiek tāpēc, ka rīku un matricu komplekts satur visu ģeometriskās informācijas nepieciešamību, lai izveidotu šo detaļu — katru līkumu, katru malu, katru izmēru, kas kodēts cietinātā tērauda rīkos.

Šis process ir īpaši piemērots atkārtojamībai. Kad jūsu matricas ir pareizi uzstādītas, tūkstošā detaļa izskatās identiski kā pirmā. Šī vienveidība ir iemesls, kāpēc ražotāji izvēlas šo metodi gan vienkāršu gredzenveida sprauslu, gan sarežģītu automobiļu korpusa panelu ražošanai. Turpmākajās sadaļās jūs precīzi uzzināsiet, kā katrs komponents darbojas kopā, soli pa solim aprakstītu procesu no neapstrādātā materiāla līdz gatavai detaļai un problēmu novēršanas metodes, kas atšķir vidējos operatorus no patiesajiem ekspertiem.

Die presēšanas sistēmu būtiskākie komponenti

Vai jums kādreiz ir radusies doma, kas ļauj matricas presēšanas operācijai darboties kā pulkstenim? Viss atkarīgs no komponentu sadarbības iekšējā matricas komplektā. Katrs elements — sākot ar stingrajiem pamatplāksnēm un beidzot ar precīzi apstrādātajiem vadītājpiedurkņiem — spēlē noteiktu lomu izejmateriāla pārvēršanā bezdefektu detaļās. Šo komponentu izpratne nav tikai akadēmiskas zināšanas; tā ir pamats problēmu novēršanai, rīku kalpošanas laika pagarināšanai un vienmērīgas kvalitātes nodrošināšanai.

Iedomājieties pilnu matricu presēšanas operācijām kā precīzi nokonfigurētu mašīnu. Kad katrs komponents darbojas pareizi, jūs iegūstat stingrus izmēru robežvērtību diapazonus, tīras malas un prognozējamus rezultātus. Kad kaut kas nolietojas vai iznāk ārpus pieļaujamajām robežām, visa sistēma cieš. Apskatīsim katru būtisko elementu, lai jūs zinātu tieši, uz ko vērst uzmanību, novērtējot vai uzturot savus rīkus.

Būtiskie komponenti, kas ļauj matricas presēšanai darboties

Preses matricu sarežģītība var šķist pārāk liela uz pirmo acu uzmetienu. Tomēr, kad saprotat katra komponenta mērķi, visa sistēma kļūst daudz skaidrāka. Šeit ir detalizēts pārskats par būtiskajiem elementiem:

• Matricas pamatplāksnes (matricas plāksnes/matricu komplekti): Šīs smagās pamatplāksnes veido visai rīku montāžai pamatu. Apakšējā matricas pamatplāksne tiek piestiprināta pie preses gultnes, bet augšējā matricas pamatplāksne — pie preses rata. Saskaņā ar Moeller Precision Tool, matricas plāksnes parasti izgatavo no tērauda, tomēr alumīnijs, kombinēts ar sakausējumiem, piedāvā vieglāku alternatīvu ar pietiekamu izturību. Visi pārējie komponenti tiek piestiprināti pie šīm plāksnēm, tāpēc to līdzenums un stingrība ir absolūti būtiski.
• Vadpini un vadi: Šie precīzie komponenti nodrošina ideālu augšējās un apakšējās matricas daļu savstarpēju izlīdzināšanu. To ražošanas precizitāte ir iekšējā robežā 0,0001 collas (viens „desmitais”) precīzai novietošanai. Jūs sastapsiet divus galvenos veidus: berzes stieņus, kuri ir nedaudz mazāki par to vada iekšējo diametru, un lodīšu stieņus, kas slīd pa rotējošām lodītēm alumīnija lodīšu kastē. Lodīšu stieņi ir kļuvuši par nozares standartu to atdalīšanas viegluma dēļ.
• Punči: Vīriešu rīki, kas faktiski iepressē materiālā un veic griešanas vai veidošanas darbu. Urbja galvas formas ir ļoti dažādas — apaļas, ovālas, kvadrātveida, taisnstūrveida, sešstūrveida vai pielāgotas profila formas — atkarībā no nepieciešamās operācijas. Katra forma paredzēta konkrētām lietojumprogrammām, sākot ar vienkāršu caurumu urbumu un beidzot ar sarežģītām veidošanas operācijām.
• Matricas pogas: Sieviešu līdzvērtīgās daļas punciem, nodrošinot pretējo griezuma malu, kur ievietoti punci. Matricas pogas parasti ir lielākas par puncia galviņu par 5–10 % no materiāla biezuma. Šis „matricas lūzums” rada nepieciešamo brīvumu tīram griezumam un pareizai cauruma veidošanai.
• Noņēmēju plātnes: Pēc tam, kad punčs izduras materiālu, metāla elastība liek tam cieši satvert punču. Atstumtājplāksnes noņem šo materiālu no puncia atgriešanas laikā, novēršot aizstrīkstošanas un nodrošinot gludu darbību. Bez pareizas atstumšanas darbības ražošana apstājas.
• Spiedplāksnes un atbalsta plāksnes: Cietinātas plāksnes, kas novietotas aiz punciem un matricas pogām, lai vienmērīgi sadalītu spēku un novērstu komponentu iedziļināšanos mīkstākajās matricas pamatnēs. Šie neapzinātie varoņi novērš agrīnu nodilumu un saglabā izmēru precizitāti miljoniem ciklu garumā.
• Matricas atsperes: Spirālveida, augstas spēka spiedes atsperes, kas tur materiālus vietā formēšanas operāciju laikā. Mekhāniskās vada spirāles un slāpekļa gāzes atsperes ir divi visizplatītākie veidi, katrs piedāvājot atsevišķas priekšrocības dažādām lietojumprogrammām.
• Matricu turētāji: Šie komponenti nodrošina griešanas un formēšanas rīku (urbumu, pogu) fiksāciju vietā uz matricas plāksnēm. Bumbu bloķēšanas, plecu, trubas galvas un ievilktās konstrukcijas katrs kalpo dažādiem mērķiem atkarībā no jūsu lietojuma prasībām.

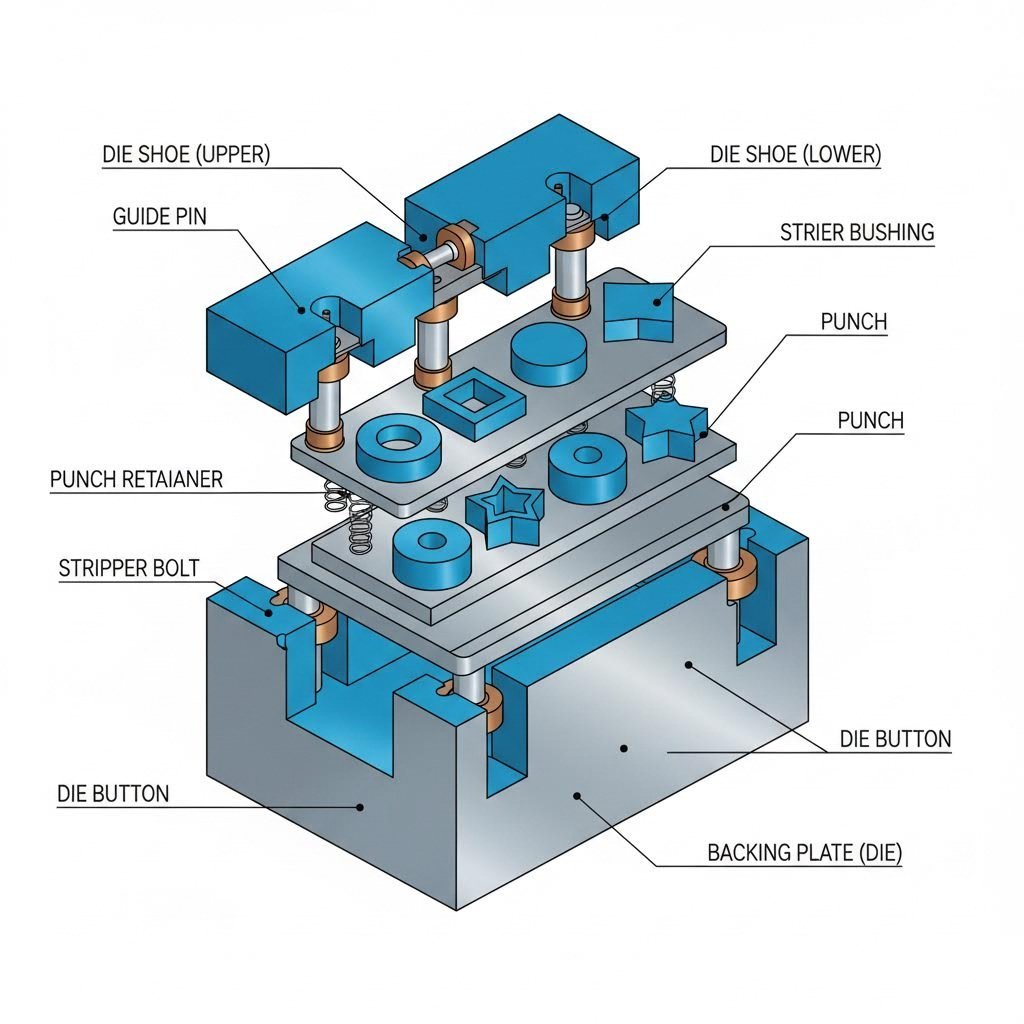

Pilnas matricas komplekta anatomija

Kā šie komponenti darbojas kopā? Iedomājieties secību vienas preses gājiena laikā. Augšējā matricas zole nolaižas, precīzi vadīta ar piniem, kas ielīst bušingās. Atstumtājplāksne vispirms saskaras ar materiālu, cieši turot to pret apakšējo matricu. Pēc tam urbumi iepenetrē cauri atstumtājplāksnei un ieej atbilstošajās apakšējās matricas pogās. Atsperes nodrošina kontrolēto spēku, kas nepieciešams materiāla atrašanās vietas uzturēšanai visā operācijas laikā.

Dzeltņa un matricas atstarpe attiecība ir jāuzrauga īpaši uzmanīgi, jo tā tieši ietekmē izstrādājuma kvalitāti. Kā norādījis U-Need, pārāk maza atstarpe rada otrreizēju šķēlumu un palielina mikroplaisu risku griezuma malās. Pārāk liela atstarpe rada lielākus izvirzījumus (burrs), vairāk apvēršanās (rollover) un izmēru neatbilstības. Vairumam matricu presēšanas pielietojumu optimālā atstarpe ir 5–16 % no materiāla biezuma, pieaugot materiāla stiprumam.

Novērtējot matricu komplektus presēm, koncentrējieties uz šiem kvalitātes rādītājiem:

• Virsmas apdare: Vadpini un vadcaurules virsmām jābūt spoguļveidīgai gludumam (Ra = 0,1 μm vai labākam), lai minimizētu berzi un novērstu virsmas izspiešanos (galling).
• Izmēru precizitāte: Kritiskajām sastāvdaļām jābūt precizitātei ±0,001 mm vai stingrākai.
• Materiālu izvēle: Augsta nodiluma komponentiem jāizmanto piemēroti rīku tēraudi — D2 vispārīgiem pielietojumiem, pulvermetālurģijas tēraudi lielapjoma ražošanai vai volframa karbīds ļoti abrazīviem nodiluma apstākļiem.
• Siltumapstrāde: Pareizi sakārtoti komponenti (60–62 HRC punciem un pogām) ievērojami pagarinās ekspluatācijas laiku.
• Atbalsta plāksnes integritāte: Pārliecinieties, ka aiz visiem punciem ir uzstādītas sakārtotas atbalsta plāksnes, lai novērstu to „grimšanu“ mīkstākajās matricu pamatnēs.

Pareiza komponentu izvēle tieši ietekmē jūsu ražošanas rezultātus. Matrica, kas izgatavota no augstas kvalitātes komponentiem un ar pareizajām spraugām, ražos vienmērīgas detaļas miljoniem ciklu garumā. Ja samazināsiet materiālu kvalitāti vai pieļausiet neprecīzus izmērus, jūs saskarsieties ar agrīnu komponentu atteici, defektīvām detaļām un dārgu tehnoloģiskā procesa apstāšanos. Tagad, kad komponentu pamatprincipi ir skaidri, aplūkosim, kā šie elementi konkrēti savienojas pilnīgā presēšanas ciklā.

Pilnīgā matricas presēšanas procesa skaidrojums

Vai esat gatavs redzēt, kā izejviela pārvēršas precīzās detaļās? Lai saprastu pilnīgo matricas presēšanas darbības ciklu sniedz jums zināšanas, lai optimizētu katru posmu, novērstu problēmas, pirms tās kļūst nopietnākas, un nepārtraukti ražotu augstas kvalitātes komponentus. Kamēr konkurenti piedāvā fragmentētus skaidrojumus, jūs drīz iegūsiet pilnu priekšstatu — sākot ar materiāla ierašanos jūsu uzņēmumā un beidzot ar galīgo kvalitātes apstiprinājuma zīmi.

Matricpresēšanas skaistums slēpjas tās sistēmiskajā dabā. Katrs solis balstās uz iepriekšējo, un šī secības apguve atdala pieredzējušos operatorus no tiem, kas vienkārši nospiež pogas. Vai nu jūs darbināt matricpresi prototipa izstrādei vai lielapjomu ražošanai, šie pamatprincipi paliek nemainīgi.

No neapstrādātā materiāla līdz gatavajam detaļai

Ceļš no plakanās заготовки līdz gatavajai detaļai notiek precīzā secībā. Ja izlaižat kādu soli vai steidzaties cauri sagatavošanas posmam, jums tas izmaksās ar augstāku atkritumu līmeni un nepieciešamību veikt atkārtotu apstrādi. Šeit ir pilnais darba process, uz kuru rūpnīcu speciālisti paļaujas:

1. Materiāla izvēle un sagatavošana: Viss sākas ar pareizā materiāla izvēli jūsu lietojumprogrammai. Ņemiet vērā materiāla izstiepjamību — metāla spēju deformēties, nesaplīstot, — un vilcējspriegumu, kas mēra pretestību pārtraukšanai zem spēka iedarbības. Saskaņā ar IQS Directory , vilcējsprieguma tests nosaka, kā paraugi reaģē uz vilcējspriegumu, atklājot lūzuma punktus, kad tie tiek pakļauti ārējām spēkām. Piemēram, 1090 vieglā tērauda izstiepjamības robeža ir 247 MPa, bet maksimālais vilcējspriegums — 841 MPa, kamēr alumīnija izstiepjamības robeža ir 241 MPa un maksimālais vilcējspriegums — 300 MPa, pie aptuveni vienas trešdaļas no tērauda blīvuma. Pēc izvēles materiāls jānotīra no eļļām, oksīdiem un citiem piesārņojumiem. Rullīšu materiālam nepieciešama iztaisnošana un izlīdzināšana. Loksnes materiālam jāpārbauda virsmas defekti, biezuma vienmērīgums un pareiza graudu orientācija.
2. Matricas uzstādīšana un izlīdzināšana: Pareiza preses matricas uzstādīšana nosaka jūsu darbības veiksmi vai neveiksmi. Uzstādiet apakšējo matricas pamatni droši uz preses gultnes, nodrošinot, ka tā atrodas līdzeni, bez svārstīšanās. Uzstādiet vadītājpiecas un pārbaudiet, vai tās viegli ielīst vadiem bez iesprūšanas. Novietojiet augšējo matricas komplektu un lēnām nolaidiet to lejup, lai pārbaudītu izlīdzinājumu. Mērķis? Ideāla sakritība starp urbīti un matricas pogu katrā gaitā. Izmantojiet rādītājus, lai pārbaudītu paralēlismu starp augšējo un apakšējo matricas pamatni — pat 0,001" novirze miljoniem ciklu laikā kumulējas.
3. Spēka parametru konfigurācija: Šeit materiālu zinātne sastopas ar praktisko pielietojumu. Nepieciešamā spiediena jauda ir atkarīga no trim galvenajiem faktoriem: materiāla veida, materiāla biezuma un griezuma vai formas perimetra. Griešanas operācijām reiziniet materiāla šķēršļu izturību ar griezuma perimetru un materiāla biezumu. Spiedpresse, kas griež 0,060" mīksto tēraudu ar 4" perimetru, var prasīt aptuveni 12 tonnu spēku. Formēšanas operācijām nepieciešami citi aprēķini, kas balstīti uz liekuma rādiusu, materiāla izstiepšanās robežām un matricas ģeometriju. Mūsdienu matricu presēm bieži ir iebūvēti spiediena jaudas monitori, kas parāda reāllaika spēka rādījumus — izmantojiet tos, lai pārbaudītu savus aprēķinus.
4. Spiedpresa darbība: Ar iestatītiem parametriem sākas faktiskais presēšanas cikls. Materiāls tiek pievadīts vajadzīgajā pozīcijā, sensori pārbauda pareizo novietojumu un sākas preses gājiens. Augšējā matrica nolaižas kontrolētā ātrumā — ātrāk tuvošanās laikā un lēnāk darba zonā. Kad urbis saskaras ar materiālu, spēks pieaug, līdz izstrādājums tiek sagriezts vai deformēts. Šī brīža zinātniskais pamats ir kontrolēta plastiska deformācija: jūs pastāvīgi maināt materiāla formu, pārsniedzot tā plūstības robežu, bet nepārsniedzot tā maksimālo stiepšanas izturību. Arī ātrums ir svarīgs. Pēc nozares pētījumiem mehāniskās preses var sasniegt gājiena ātrumu no 20 līdz 1500 gājieniem minūtē, kur optimālais ātrums ir atkarīgs no materiāla īpašībām un detaļas sarežģītības.
5. Detaļas izspiešana: Pēc veidošanas detaļai jāatbrīvojas tīri no abām matricas pusēm. Atstumtājplāksnes darba gabalu atstumj no urbja, kad tas atvelkas. Izsviedējnieki vai gaisa strūklas izsviež detaļas no matricas dobuma. Ar spriegojumu darbināmi pacēlāji paceļ materiāla lenti, lai to pārvietotu uz nākamo staciju. Šeit rodas problēmas — piestiprināšanās, deformācija vai nepilnīga izsviešana — bieži ir saistītas ar nepietiekamu smērēšanu, nodilušiem komponentiem vai nepareizu atstumtājplāksnes spiedienu. Pareiza smērēšana samazina berzi starp matricu un darba gabalu, novērš virsmas nobrāzumus un iegriezumus, kā arī veido hidrodinamisko plēvi, kas uzlabo materiāla plūsmu veidošanas secībā.
6. Kvalitātes pārbaude: Pēdējais pārbaudes punkts nosaka, vai jūsu process patiešām darbojas. Pirmās detaļas pārbaude ātri atklāj iestatīšanas kļūdas, pirms tās pavairojas un rada atkritumu kaudzes. Procesa laikā veiktā paraugu ņemšana nodrošina statistisko kontroli visā ražošanas cikla laikā. Galīgā pārbaude apstiprina izmēru precizitāti, virsmas apstrādi un brīvību no defektiem, piemēram, uzraušanām, plaisām vai nepilnīgi veidotiem elementiem. Mēriet kritiskos izmērus ar kalibrētiem mērinstrumentiem. Pārbaudiet caurumu atrašanās vietu un diametrus. Pārbaudiet liekšanas leņķus un veidoto elementu dziļumu. Dokumentējiet visu — šie dati veicina nepārtrauktu uzlabošanos un nodrošina izsekojamību, kad klienti uzdod jautājumus.

Katra dzīsles presēšanas cikla posma apguve

Skānas sarežģīti? Apskatīsim zinātnisko pamatu katram posmam tādos terminos, kurus varat tieši pielietot ražošanas telpā.

Materiāla biezums tieši ietekmē katru jūsu iestatīto parametru. Biezākiem materiāliem nepieciešams lielāks tonnāžs, lēnākas ātrumas un lielākas atstarpes starp urbni un matricu. Strādājot ar tērauda loksni, atstarpe parasti ir 5–10 % no materiāla biezuma mīkstākajām kvalitātēm un līdz pat 12–16 % augstas izturības šķirnēm. Pārāk maza atstarpe rada pārmērīgu rīku nodilumu un sekundāro šķēlumu griezuma malās. Pārāk liela atstarpe rada lielus izvirzījumus (burrs) un izmēru novirzes.

Materiāla veids vēl vairāk maina aprēķinu. Alumīnijs plūst vieglāk nekā tērauds, tāpēc tam nepieciešams mazāks spēks, taču pēc deformācijas jāpievērš uzmanība atgriešanās efektam (springback). Nerūsējošais tērauds ātri cietē, kas nozīmē, ka katrs darba gaitas cikls nedaudz palielina materiāla cietību deformētajā zonā. Vara un misiņš piedāvā lielisku izstiepjamību, taču bez piemērotas smērvielas var rasties saķeres (galling) starp rīku tēraudu un materiālu.

Spēka un spiediena parametri pakļaujas prognozējamām sakarībām, kad ir saprastas pamatprincipi:

• Griešanas spēka aprēķins: Tonažs = (materiāla biezums × griezuma perimetrs × šķērsgriezuma izturība) ÷ 2000. Tas dod jums minimālo nepieciešamo spēku; reālām darba apstākļiem pievienojiet drošības rezervi 10–20%.
• Formēšanas spēka mainīgie lielumi: Liekšanas rādiuss, materiāla graudu virziens un matricas mašīnas ātrums visi ietekmē nepieciešamo tonāžu. Jo mazāks ir liekšanas rādiuss, jo lielāks spēks ir vajadzīgs. Liekšana pret graudiem prasa mazāku spēku nekā liekšana pa graudiem.
• Ātruma apsvērumi: Ātrākas kustības rada vairāk siltuma un var izraisīt materiāla citādu uzvedību. Augsta ātruma progresīvās operācijas bieži prasa dzesēšanas sistēmas un speciālus smērvielas veidus.

Praktiskais secinājums? Dokumentējiet visu veiksmīgo darbību laikā. Reģistrējiet tonāžas rādījumus, cikla ātrumus un smērvielu veidus. Kad rodas problēmas — un tās noteikti radīsies — šie pamatdatu rādītāji palīdzēs jums noskaidrot, kas ir mainījies. Matricu spiešanas meistarība nāk no sapratnes par to, kāpēc katrs parametrs ir svarīgs, nevis tikai no manuāļa iestatījumu memorizēšanas.

Tagad, kad pilnais process ir skaidrs, jūs varbūt jautājat, kuri materiāli vislabāk piemēroti dažādām lietojumprogrammām. Nākamajā sadaļā tiek detalizēti materiālu izvēles kritēriji — zināšanas, kas palīdz jums gudri izvēlēties, pirms vienīgais detaļas gabals nonāk presē.

Materiālu izvēles kritēriji veiksmīgai matricu presēšanai

Nepareiza materiāla izvēle jūsu matricu presēšanas lietojumprogrammai ir līdzīga mājas būvniecībai uz smiltīm — viss, kas seko, cieš. Tomēr šis būtiskais lēmums bieži saņem mazāk uzmanības, nekā tam pienākas. Materiālu īpašības nosaka katru turpmāko parametru: nepieciešamo spiedienu, matricu atstarpi, lubrikācijas vajadzības un, galu galā, detaļu kvalitāti. Apskatīsim, kā pielāgot materiālus lietojumprogrammām, lai jūsu pirmā ražošanas partija būtu veiksmīga.

Materiāls, ko jūs izvēlaties, ir jāpielāgo tā, lai vienlaikus nodrošinātu gan veidojamību, gan galīgās detaļas ekspluatācijas rādītājus. Metāla matrica, kas izstrādāta mīkstajam tēraudam, neuzrādīs tādu pašu veiktspēju ar nerūsējošo tēraudu vai alumīniju. Šo atšķirību izpratne atdala operatorus, kuriem rodas liels atkritumu daudzums, no tiem, kuriem pirmajā pārbaudē iegūst apstiprinājumu vairāk nekā 90% gadījumos.

Materiālu pielāgošana matricu presēšanas lietojumiem

Dažādi materiāli reaģē unikāli uz kontrolēto spēku presēšanas operāciju laikā. Jūsu materiāla izvēle ietekmē visu — no rīku nodiluma ātruma līdz sasniedzamajām precizitātes robežām. Šeit ir tas, ko jums jāzina par visbiežāk izmantotajām iespējām:

Tērauda šķirnes: Tērauds joprojām ir galvenais materiāls matricu presēšanas operācijās. Mīkstais tērauds (1008–1010 klases) piedāvā lielisku formējamību ar ripas izturību aptuveni 300–400 MPa, tāpēc tas ir ideāls automobiļu korpusa paneliem un vispārējai izgatavošanai. Augstizturīgie zemā leģētības tēraudi (HSLA) palielina ripas izturību līdz 550 MPa vai vairāk, saglabājot pieņemamu izstiepamību. Uzlabotie augstizturīgie tēraudi (AHSS), piemēram, DP980 — ar ripas izturību līdz 980 MPa — ir kļuvuši būtiski automobiļu drošības komponentiem, tomēr tiem nepieciešamas specializētas rīku pieejas un rūpīga atgriešanās kompensācija.

Alumīnija sakausējumi: Kad svars ir būtisks, alumīnijs piedāvā risinājumu. Aptuveni vienu trešdaļu mazāku blīvumu nekā tērauds nodrošina alumīnija sakausējumu izcilu stiprības attiecību pret svaru, kas padara tos neatņemamu daļu no aerosaimniecības un automašīnu vieglošanas iniciatīvām. Sakausējumu sērijas 5052 un 6061 piedāvā labu formējamību, kamēr 7075 nodrošina izcilu stiprību, taču ar zemāku plastiskumu. Alumīnijam nepieciešams par 20–30 % mazāks formēšanas spēks nekā līdzvērtīgai tērauda biezumam, tomēr jāpievērš uzmanība atspriegšanai — elastīgā atjaunošanās var būt 2–3 reizes lielāka nekā tēraudam.

Vads un misiņš: Šīs materiālu šķirnes izcilīgi piemērotas elektriskajām un termiskajām lietojumprogrammām. Varš nodrošina nevienlīdzīgu elektrisko vadītspēju, tāpēc tas ir būtisks savienotājiem, termināliem un barošanas plāksnēm. Messings apvieno labu formojamību ar korozijas izturību, tāpēc to izmanto dekoratīvajās metāla konstrukcijās un santehnikas komponentos. Abi materiāli viegli plūst zem spiediena, taču bez piemērotas smērvielas var rasties griešanas rievas pret instrumentu tērauda virsmām. Varša griešanas rīku iestatīšanai nepieciešamas īpašas matricu pārklājuma vai smērvielas izvēle, lai novērstu materiāla pārnešanu un virsmas defektus.

Plastmasas un kompozītmateriāli: Pāri metāliem termoformētie plastmasas un šķiedru pastiprinātie kompozītmateriāli ir paplašinājuši matricu presēšanas pielietojumus. Termoplastiskās plastmasas, piemēram, ABS, polikarbonāts un nilons, var tikt veidotas, izmantojot sakarsētas matricas, kas materiālu atmaisa pirms veidošanas. Plastmasas griezējinstrumentam darbojas citādi nekā metāla rīkiem — zemākas spēka vērtības, kontrolēta sildīšana un rūpīgi regulēti dzesēšanas cikli novērš izkropļošanos. Kompozītmateriāli ievieš papildu sarežģītību, prasot specializētus auduma griezējmatricu rīkus, kas apstrādā daudzslāņu konstrukcijas, nepiesārnot materiālu slāņus.

Kāpēc materiālu īpašības nosaka procesa parametrus

Trīs materiālu īpašības noteico gandrīz visus lēmumus veidojot matricas un izvēloties presi: cietība, izstiepjamība un biezums. To mijiedarbības izpratne palīdz prognozēt problēmas pirms tās parādās ražotnē.

Cietība un deformācijas spēks: Cietākas materiālu veida deformācijai pretošanās prasa lielāku spiedēja tonnāžu un izturīgāku rīku. Ja jums nepieciešams griezt tērauda loksni ar stiepšanas izturību virs 800 MPa, sagaidiet, ka spiedēja tonnāža būs par 50–80 % augstāka nekā līdzvērtīgām mīkstā tērauda apstrādes operācijām. Arī matricas komponentiem jābūt augstākas kvalitātes — standarta D2 rīku tērauds var ātri nodilst pret AHSS materiāliem, tāpēc griešanas malām ir jāizmanto pulvermetālurģiskie tēraudi, piemēram, CPM-10V, vai pat volframa karbīda ievietnes.

Plastiskums un veidojamība: Duktilitāte mēra, cik tālu materiāls var izstiepties pirms sadrumstulēšanās. Augstas duktilitātes materiāli, piemēram, vara un mīkstais tērauds, viegli plūst sarežģītās matricas dobumos. Zemas duktilitātes materiāli, piemēram, cietinātais nerūsējošais tērauds vai 7075 alumīnijs, plaisā pie asiem leņķiem vai dziļām izvelkšanām. Saskaņā ar Jeelix visaptverošo matricu konstruēšanas rokasgrāmatu, strādājot ar materiāliem, kam ir ierobežota duktilitāte, augstākās klases konstruktori stratējiski sadala formēšanas procesu vairākos posmos — sākotnējā izvelkšana, priekšizliekšana, atkārtota formēšana — katrā stacijā saglabājot materiāla plūsmu tā komforta zonā.

Biezuma un brīvrāžu prasības: Materiāla biezums ietekmē visus aprēķinus. Griešanas spēks lineāri palielinās kopā ar biezumu. Matricas brīvrāze — sprauga starp urbni un matricas pogu — parasti ir 5–16 % no materiāla biezuma, un šis procents palielinās cietākiem materiāliem. Piemēram, 0,060" mīkstā tērauda detaļai var izmantot 6 % brīvrāzi (0,0036" katrā pusē), bet tāda paša biezuma nerūsējošā tērauda detaļai nepieciešama 12 % brīvrāze (0,0072" katrā pusē). Ja šo parametru nepareizi noteiksiet, jums būs jācīnās ar uzvalkņiem, pārāgā rīku nodilumā vai plaisājušām detaļām.

Praktiskā materiālu sav совместība iet tālāk par mehāniskajām īpašībām. Ņemiet vērā, kā materiāli uzvedas sekundārās apstrādes laikā — vai jūsu tērauda detaļām būs nepieciešams metināt? Vai jūsu alumīnijam ir nepieciešama anodēšana? Šie turpmākie prasības ietekmē materiāla klases izvēli projektēšanas stadijā. Līdzīgi, apstrādājot speciālas lietojumprogrammas, piemēram, kā griezt tērauda kabeli rūpnieciskai piekabes sistēmai, virves konstrukcija un cietība prasa mērķtiecīgi izstrādātu rīku ar atbilstošiem atstarpēm un griešanas ģeometrijām.

Galvenais secinājums? Materiāla izvēle nav vienota risinājuma lēmums. Savienojiet materiāla īpašības ar jūsu detaļas funkcionālajām prasībām, pēc tam projektējiet rīkus un procesa parametrus, pamatojoties uz šīm materiāla īpašībām. Kad pareizais materiāla pamats ir izvēlēts, jūs esat gatavi izpētīt dažādos matricu veidus, kas šos materiālus pārvērš gatavās komponentēs.

Matricu veidi un to presēšanas lietojumprogrammas

Tagad, kad jūs saprotat, kā materiālu īpašības ietekmē jūsu procesu, nākamais jautājums ir: kurš matricas veids vislabāk atbilst jūsu lietojumprogrammai? Pareizās matricas izvēle nav tikai jautājums par to, kas ir pieejams, — tā ir jautājums par to, kā pielāgot matricas iespējas jūsu konkrētās detaļas ģeometrijai, ražošanas apjomam un kvalitātes prasībām. Izvēloties nepareizo variantu, jūs visu laiku cīnīsieties ar neefektivitāti un kvalitātes problēmām savas ražošanas ciklā.

Matricu presēšanas operācijas balstās uz vairākām atšķirīgām matricu kategorijām, kur katru ir izstrādājusi specifiskām ražošanas situācijām. No vienkāršām vienoperāciju stempļu līdz sarežģītām progresīvām rīku sistēmām, kas veic desmitiem operāciju katrā gaitā, šo iespēju izpratne palīdz jums racionāli investēt un efektīvi ražot.

Izvēle pareizā veidņu tipa jūsu lietojumprogrammai

Ražošanas pasaulē ir daudz matricu konfigurāciju, taču četras kategorijas dominē rūpnieciskajās lietojumprogrammās. Apskatīsim, kas padara katru no šiem veidiem unikālu un kur tie sniedz labākos rezultātus:

Stempelēšanas matricas: Šie loksnes metāla izstrādājumu ražošanas darba zirgi veic griešanas, liekšanas un formas veidošanas operācijas plakanās заготовкās. Presēšanas matricas var būt vienkāršas vienvietīgas rīku sistēmas, kas katrā ciklā izurbj vienu caurumu, līdz sarežģītām progresīvām matricām ar desmitiem staciju. To universālums padara tās neatņemamu palīglīdzekli automašīnu ķermeņa panelu, elektronisko ierīču korpusu un mājsaimniecības tehnikas komponentu ražošanā. Kad ražošanas apjomi attaisno rīku ieguldījumu, presēšanas matricas nodrošina neiespējami augstu ātrumu un vienveidību.

Hidrauliskās preses matricas: Kad nepieciešama liela deformācijas spēka pielietošana ar precīzu kontroli, hidrauliskās preses matricas ir piemērotākais risinājums. Atšķirībā no mehāniskajām presēm, kas spēku nodrošina ar sviru momentu, hidrauliskās sistēmas nodrošina pilnu nominālo spēku visā gaitas garumā. Šī īpašība padara tās ideālas dziļās velkšanas operācijām, gumijas spilvena deformācijai un hidroformēšanai, kur materiālam jāplūst pakāpeniski sarežģītās formas iekšienē. Hidrauliskās preses matricas īpaši labi tikt galā ar biezu materiālu deformāciju un detaļu izveidošanu ar ļoti lielu dziļuma pret diametru attiecību.

Granulu preses matricas: Pārvarot loksnes metālu, granulu matricas tiek izmantotas pulvermetālurģijā un kompaktēšanas lietojumos. Šīs specializētās rīku sistēmas saspiež pulverveida materiālus — metālus, keramiku, farmaceitiskos preparātus vai biomasi — cietās formās. Granulu preses matrica parasti ir cilindriska dobuma forma, kurā iekļauj pulveri, pēc tam to kompaktē ar augšējiem un apakšējiem dūrienu elementiem. Granulu preses matricas plaši izmanto sinterētu metāla komponentu, katalizatoru granulu un dzīvnieku barības ražošanā. Galīgo granulu blīvums un strukturālā stabilitāte tieši atkarīga no matricas konstrukcijas, kompaktēšanas spiediena un pulvera īpašībām.

Kalašanas preses matricas: Kad detaļām nepieciešama izcilā izturība, kuru var nodrošināt tikai kausēšana, kausēšanas preses matricas veido uzkarsētus metāla заготовkas gabalus gandrīz galīgās formas detaļās. Atšķirībā no aukstās stempelēšanas operācijām kausēšanas matricas darbojas ar materiālu, kas uzkarsēts līdz temperatūrām, kurās tas viegli plūst zem spiediena. Rezultāts? Detaļas ar uzlabotu graudu struktūru un mehāniskām īpašībām, kas pārsniedz apstrādātu vai liektu alternatīvu īpašības. Aerokosmosa turbīnu lāpstiņas, automobiļu dzinēju vārpstas un smagās iekārtu komponenti bieži sāk savu ražošanu kā kausējumi, kas veidoti šajās matricās.

Kad izvēlēties progresīvās, pārneses vai salikto matricu lietošanu

Saskaroties ar jaunas detaļas dizainu, kā izlemt starp progresīvo, pārneses un salikto rīku izmantošanu? Atbilde ir atkarīga no trim faktoriem: detaļas ģeometrijas, ražošanas apjoma un materiālu apstrādes prasībām.

Progresīvās formiņas: Izvēlieties progresīvās stempļu matricas, ja jūsu detaļu var izgatavot no nepārtrauktas materiāla lentes un tai nepieciešamas vairākas operācijas. Lente virzās cauri secīgām stacijām — katrā veicot noteiktu griešanu, liekšanu vai formēšanu — līdz pabeigtā detaļa atdalās pēdējā stacijā. Progresīvās matricas ir īpaši efektīvas lielos daudzumos, jo tās kompleksas detaļas izgatavo vienā preses darbībā ar ātrumu, kas pārsniedz 100 detaļas minūtē. Tomēr detaļas izmērs ir ierobežots ar lentes platumu, un pašas matricas prasa ievērojamus rīku investīciju apjomus.

Pārnešanas matricas: Kad detaļas ir pārāk lielas lentes padevei vai prasa operācijas no vairākām virzieniem, pārvietošanas matricas piedāvā risinājumu. Atsevišķās заготовки pārvietojas starp stacijām, izmantojot mehāniskus pirkstus vai vakuuma kausus, kas ļauj veikt operācijas, kuras progresīvās matricas nevar veikt. Pārvietošanas rīkojumi piemēroti lieliem automobiļu paneļiem, dziļi velmētiem konteineriem un detaļām, kurām nepieciešamas operācijas no apakšas uz augšu. Cikla laiki ir lēnāki nekā progresīvajās matricās, taču ģeometriskā elastība bieži attaisno šo kompromisu.

Sarežģītas matricas: Dažreiz ir nepieciešams, lai vairākas operācijas notiktu vienlaicīgi, nevis secīgi. Kompleksās matricas veic griešanu un formēšanu vienā darbībā — piemēram, izgriežot uzgali, vienlaicīgi caurdurot centrālo caurumu. Šis pieeja nodrošina izcilu precizitāti, jo visas īpašības tiek izveidotas vienā darbībā, novēršot kumulatīvās novietošanas kļūdas. Kompleksās matricas vislabāk darbojas ar salīdzinoši vienkāršām detaļām, kur vienlaicīgās operācijas sniedz skaidrus priekšrocības.

Ražošanas apjoms arī ietekmē matricu izvēli. Prototipu izstrādei un zemās ražošanas partijām līdz 1000 daļām vienkāršas vienvietas matricas vai pat lāzera griešana bieži vien ir ekonomiskāka nekā sarežģīta rīku izgatavošana. Kad daļu skaits palielinās virs 10 000, progresīvās vai pārvades matricas sāk attaisnot savas augstākās sākotnējās izmaksas ātrāku cikla laiku un mazāku darba izmaksu uz vienu daļu dēļ. Kad daļu skaits pārsniedz 100 000, sarežģītas progresīvās matricas ar iebūvētu sensoru sistēmu, automātisku atkritumu noņemšanu un ātras maiņas iespējām kļūst par būtiskām investīcijām.

Materiālu prasības pievieno vēl vienu lēmumu līmeni. Piemēram, pulvera kompaktēšanas lietojumiem paredzētām granulu matricām nepieciešamas nodilumizturīgas rīku tērauda sakausējumi vai volfrāma karbīda iekšējās apvalki, jo abrazīvie pulveri ātri nodara bojājumus parastajiem materiāliem. Līdzīgi kāpēc kalašanas preses matricām jāiztur ārkārtīgi augstas temperatūras, saglabājot dimensiju stabilitāti — tādēļ tiek izmantoti karstās apstrādes rīku tēraudi, piemēram, H13, kas apstrādāti ar speciālu termoapstrādi un virsmas pārklājumiem.

Pareizā rīku izvēle balansē ieguldījumus priekšplānā pret ilgtermiņa ražošanas efektivitāti. Progresīva matrica, kuras cena ir 150 000 USD, šķiet dārga, līdz aprēķināt, ka tā ražo detaļas ar vienu desmito daļu no vienvietas alternatīvu izmaksām miljona gabalu ražošanas ciklā. Šo kompromisu izpratne palīdz jums gudri ieguldīt — un, ja problēmas tomēr rodas, pat labi plānojot, nākamajā sadaļā sniegtās problēmu novēršanas zināšanas būs jums nepieciešamas.

Matricu presēšanas defektu un atteiču novēršana

Pat ar ideālu materiāla izvēli un optimālām matricu tipiem defekti var rasties. Kas atšķir veiksmīgas uzņēmuma darbības no tiem, kas cieš? Precīza izpratne par to, kas noticis nepareizi, un spēja ātri novērst problēmu. Šajā sadaļā jums tiek sniegts galīgais resurss matricu presēšanas problēmu novēršanai — sistēmiskais pieejas veids, kas pārvērš nomācošas kvalitātes problēmas par atrisinātām problēmām.

Kad štampēšanas matrica sāk ražot defektīvus izstrādājumus, jūsu pirmā instinktīvā reakcija var būt nejauši mainīt iestatījumus, līdz situācija uzlabojas. Šāda pieeja izšķiež laiku un materiālus. Vietoj tam kvalificēti operatori sistēmiski diagnostizē defektus, izprastot saistību starp simptomiem, cēloņiem un korekcijām. Kopā veidosim šo diagnostikas spēju.

Biežāko matricu presēšanas defektu diagnostika

Katrs defekts stāsta stāstu par to, kas notiek jūsu matricā. Uzraušana norāda uz atstarpi starp darbinātāju un matricu problēmām. Plaisas atklāj materiāla plūsmas problēmas. Dimensiju novirzes norāda uz izlīdzināšanas vai nodiluma problēmām. Šo signālu lasīšanas prasmes apguve paātrina ceļu no problēmas līdz risinājumam.

Zemāk esošajā tabulā apkopoti biežākie jums sastopamie jautājumi matricu ražošanas operācijās, kā arī soli pa solim veicamās diagnostikas pieejas un pierādītas korektīvās darbības:

Risinājumi ilgstošiem kvalitātes problēmu gadījumiem

Dažas problēmas nepakļaujas vienkāršiem risinājumiem. Kad defekti saglabājas, pat pēc sākotnējo korektīvo pasākumu veikšanas, jāiet dziļāk un jāizpēta saistība starp procesa parametriem un detaļu kvalitāti.

Matricas sienas problēmas un atstarpes problēmas: Matricas siena — vertikālā virsma matricas pogā — tieši ietekmē malu kvalitāti un detaļu precizitāti. Kad atstarpe starp urbni un matricas sienu neatbilst optimālajam diapazonam, rodas paredzamas problēmas. Saskaņā ar DGMF Mold Clamps pētījumiem, nevienmērīgi nodiluma raksti uz urbņa kodoliem bieži ir saistīti ar mašīnrīka tornīša izlīdzināšanas problēmām vai vadības bušingu precizitātes problēmām. Pārāk maza atstarpe rada otrreizēju šķērsošanu — divreizēja griezuma izskatu uz detaļu malām — un paātrina rīku nodilumu. Pārāk liela atstarpe rada malu aploksni (rollover), lielus burus un izmēru nestabilitāti.

Metāla stempelēšanas matricām, kas strādā ar tipisku mīkstu tēraudu, mērķis ir 6–10 % atstarpe katrā pusē. Augstas izturības tēraudiem nepieciešama 10–15 % atstarpe. Alumīnijam bieži nepieciešama 10–12 % atstarpe, jo tas vairāk plūst nekā tīri šķeļas. Ja ilgstoši rodas apgrūtinājumi ar malu noblīvēm, izmēriet faktisko atstarpi vairākos punktos ap griezuma kontūru. Nevienmērīga nodilums rada vietējas atstarpes svārstības, kas izraisa neatbilstošu malu kvalitāti.

Spēka iestatījumi un to ietekme: Nepareiza tonnāža izraisa virkni kvalitātes problēmu. Nepietiekama spēka lieluma dēļ notiek nepilnīga šķēlšana (paliek uzpildes vai daļēji sagrieztas malas), seklas veidošanas operācijas un neatbilstoši izmēri. Pārmērīga spēka lieluma dēļ tiek bojātas matricas, materiāls tiek pārāk izvilkts (tā biezums kļūst mazāks par pieļaujamo robežu) un visi rīku komponenti ātrāk nodilst.

Uzraudziet preses tonnāžu ražošanas laikā — ne tikai iestatīšanas brīdī. Griešanas matricas darbībām jāparāda vienmērīgi maksimālie spēka rādījumi katrā gaitā. Pakāpeniski pieaugoši rādījumi norāda uz progresīvu nodilumu. Pēkšņi strauji pieaugumi liecina par materiāla svārstībām vai matricas problēmām, kas attīstās. Mūsdienu matricas un stempļošanas aprīkojums ietver slodzes uzraudzības sistēmu, kas brīdina operatorus pirms problēmas izpaužas kā defektīvi izstrādājumi.

Materiāla stāvokļa mainīgie lielumi: Pat ideāla rīku aparatūra nevar kompensēt ieejošā materiāla problēmas. Biezuma novirzes no specifikācijas izraisa izmēru problēmas un nevienmērīgus formēšanas rezultātus. Virsmas piesārņojums izraisa skrāpējumus un pārklājuma saķeres atteici. Nepareizi uzglabāts materiāls var attīstīt atlikušos spriegumus, kas izraisa neprediktīvu atsprīgus vai deformāciju.

Ieviest ienākošās pārbaudes kritiskajām raksturīgajām īpašībām: biezumam vairākos punktos, virsmas stāvoklim un mehāniskajām īpašībām, veicot atlases pārbaudes, kad tas ir praktiski iespējams. Viena neatbilstoša tinuma noraidīšanas izmaksas pirms ražošanas ir daudz zemākas nekā tūkstošu no šī materiāla izgatavoto detaļu izmešana.

Sistēmiska problēmu risināšanas pieeja: Ja rodas jauns defekts, rīkojieties šādā diagnostikas secībā:

• Izolējiet mainīgo lielumu: Vai problēma parādījās pēkšņi vai attīstījās pakāpeniski? Pēkšņa parādīšanās norāda uz materiāla izmaiņām, matricas bojājumiem vai iestatīšanas kļūdām. Pakāpeniska pasliktināšanās liecina par nodilumu vai termiskajiem efektiem.
• Dokumentējiet stāvokli: Fotografējiet defektus, pierakstiet spiediena rādījumus, atzīmējiet materiāla partijas numurus. Šie dati atklāj likumsakarības, kas nav redzamas vienreizējas incidenta analīzes laikā.
• Mainiet vienu lietu reizē: Vienlaicīgi mainot vairākus parametrus, ir neiespējami noteikt, kurš no veiktajiem mainījumiem atrisināja problēmu — vai arī radīja jaunas problēmas.
• Pārbaudiet risinājuma derīgumu: Pēc korekcijas izpildiet pietiekami daudz detaļu, lai apstiprinātu risinājuma noturību. Pirmās detaļas apstiprinājums neko nenozīmē, ja desmitā detaļa atkal parāda to pašu defektu.

Problēmu novēršanas zināšanas, ko jūs tikko ieguvāt, risina problēmas pēc to rašanās. Bet kas notiktu, ja lielāko daļu defektu varētu novērst, pirms tie vispār parādās? Tieši to nodrošina pareiza matricu apkope — un tieši šis jautājums ir nākamās sadaļas fokuss.

Matricu apkope un ilgmūžības labākās prakses

Kas atšķir matricu rīku, kas ilgst 500 000 cirtienus, no tā, kas sabrūk pēc 50 000 cirtieniem? Atbilde nav vienmēr labāka tērauda kvalitāte vai stingrākas pieļaujamās novirzes — tas ir apkopes disciplīna. Tomēr šis būtiskais jautājums joprojām redzami trūkst vairumā ražošanas resursu. Rīku un matricu apkopes būtības izpratne pārvērš jūsu rīkus nevis par regulāru izdevumu, bet gan par ilgtermiņa aktīvu, kas katru gadu nodrošina vienmērīgu kvalitāti.

Katrs matricu izgatavotājs zina, ka profilakse izmaksā mazāk nekā remonts. Saskaņā ar JVM Manufacturing, labi uzturēta iekārta samazina negaidītus darbības pārtraukumus un novērš dārgas ražošanas apturēšanas, vienlaikus pagarinot rīku kalpošanas laiku, veicot preventīvu aprūpi. Matemātika ir vienkārša: plānotais tehniskais apkopojums plānotās darbības pārtraukuma laikā izmaksā tikai nelielu daļu no ārkārtas remonta izmaksām ražošanas ciklu laikā. Uzbūvēsim apkopju sistēmu, kas nodrošina jūsu matricu stabili darbību.

Matricu kalpošanas laika pagarināšana, veicot preventīvo apkopi

Efektīvas rīku un matricu ražošanas operācijas uzskata apkopi par obligātu — nevis par neobligātu pasākumu. Ieguvumi pieaug laika gaitā: samazinātas izmaksas par katru produkta vienību, uzlabota izmēru vienveidība, augstāks pirmais apstiprinājuma līmenis un mazāk kvalitātes sūdzību no klientiem. Saskaņā ar Phoenix Group pētījumu , nepietiekama matricu apkope izraisa kvalitātes defektus ražošanas laikā, palielinot sortēšanas izmaksas un paaugstinot iespējamību nosūtīt klientiem defektīvus komponentus.

Kad jāveic atkalapstrāde un kad jānomaina? Matricu griezējmalas, kurās redzami vienmērīgi nodiluma raksti, parasti labi piemērotas atkalapstrādei — tādējādi atjaunojot sākotnējo ģeometriju par daļu no jaunas detaļas izmaksām. Tomēr komponenti, kuros redzamas plaisas, šķembas vai smags lokāls nodilums, jau ir pārsnieguši savu ekspluatācijas laiku. Vispārīgā vadlīnijā dzelžu un matricu spiedpogu var atkalapstrādāt 3–5 reizes, pirms kopējais materiāla noņemums ietekmē to strukturālo integritāti. Katras asināšanas laikā reģistrējiet kopējo noņemto materiāla daudzumu, lai pieņemtu pamatotus lēmumus par nomainīšanu.

Uzturēšanas prakses un ražošanas kvalitātes saistība ir tieša un mērāma. Uzņēmumi, kas īsteno strukturētus preventīvās uzturēšanas programmas, regulāri ziņo par pirmās caurlaides apstiprināšanas likmi, kas ir par 15–20 % augstāka nekā tiem uzņēmumiem, kuri balstās tikai uz reaktīvām remontdarbībām. Tīras matricas ar asām malām un pareizi lubrikētas vienkārši rada labākas detaļas — katrā griezienā, katrā maiņā un katrā ražošanas ciklā.

Ikdiennas, iknedēļas un ikmēneša matricu aprūpes protokoli

Organizēta apkope prasa strukturētus grafikus. Šeit ir visaptverošs rāmiskais risinājums, kas ietver rīku veidošanas labākās prakses, klasificētas pēc biežuma:

• Pēc katras ražošanas sērijas:
  • No visām matricas dobumām un atkritumu caurulēm noņem uzkrātos izgriezumus, skaidas un netīrumus
  • Notīriet visas darba virsmas ar piemērotu šķīdinātāju, lai noņemtu smērvielas atliekas un metāla daļiņas
  • Pirms glabāšanas uz eksponētajām tērauda virsmām uzklāj rūsas novēršanas pārklājumu
  • Pabeidziet ražošanas piezīmes, dokumentējot jebkādas problēmas, kas novērotas darbības laikā
• Ik dienā (aktīvas ražošanas laikā):
  • Pārbaudiet smērvielas līmeni un piegādes sistēmas darbību — pareiza smēršana samazina berzi un novērš izspiešanos
  • Veiciet vizuālo pārbaudi, lai noteiktu redzamas bojājumu vai nogulsnēšanās pazīmes griešanas malās
  • Pārbaudiet vadības stieņa un bušinga savienojumu, lai nodrošinātu gludu darbību bez iesprūduma
  • Uzraudziet un reģistrējiet tonnāžas rādījumus, lai noteiktu attīstības procesā rodamos nodiluma raksturus
  • Notīriet atdalītājplāksnes un pārbaudiet pareizo atdalīšanas darbību
• Reizi nedēļā:
  • Veiciet detalizētu visu griezuma malu pārbaudi ar palielinājumu, lai noteiktu mikročipus vai nodilumu
  • Izmantojot piespiedu mērslīdņus, izmēriet urbja un matricas spraugas vairākās vietās
  • Pārbaudiet matricas sviras atsperes uz noguruma plaisām vai samazinātu priekšspriegumu
  • Pārbaudiet izlīdzinājumu, izmantojot rādītājpiepīles uz vadītājuzturiem koncentriskuma noteikšanai
  • Pārbaudiet visu stiprinājumu pievelkšanas momentus pret norādītajiem specifikācijas parametriem
  • Pārskatiet ražošanas kvalitātes datus, lai identificētu tendences problēmas
• Mēneša (vai pēc ražošanas apjoma robežvērtības) intervālā:
  • Veiciet visu nodilstošo komponentu pilnīgu dimensiju pārbaudi
  • Asiniet urbji un matricas pogas, izmantojot atbilstošas slīpēšanas metodes — nepareizas metodes rada siltumu, kas izraisa mikroplaisas
  • Nomainiet atsperas tā, lai uzturētu pareizo iedarbināšanas laiku un spraugas
  • Veiciet ultraskaņas vai magnētisko daļiņu izmeklēšanu augstas slodzes komponentos, lai identificētu apakšvirsmas defektus
  • Pārregulējiet izlīdzinājumu un pārbaudiet pareizo spiediena sadalījumu
  • Atjauniniet tehniskās apkopes reģistrus ar visiem veiktajiem darbiem un izmēriem
• Uzglabāšanas labākās prakses:
  • Glabājiet matricas klimatizētās telpās, lai novērstu rūsu un izmēru izmaiņas
  • Uzklājiet biezu rūsas aizsardzības pārklājumu uz visām atklātajām virsmām
  • Aizveriet atklātās dobumus, lai novērstu piesārņojumu un nejaušu bojājumu
  • Novietojiet matricas tā, lai neiegūtu spriegumu vadotās adatas vai delikātos komponentus
  • Uzturiet skaidru marķējumu ar pēdējās apkopes datumu un nākamās plānotās apkopes termiņu

Smēršanai jāpievērš īpaša uzmanība, jo nepareiza tās pielietošana izraisa gan nekavējoties redzamus, gan ilgtermiņa problēmas. Saskaņā ar Best Cutting Die, pareiza smēršana samazina berzi starp virsmām, novēršot pārmērīgas siltuma rašanos, kas noved pie materiāla izturības samazināšanās un atteices. Izvēlieties smērvielas, kas atbilst jūsu materiālam un apstrādes veidam — ūdenī šķīstošas savienojumus vispārējām matricu griešanas operācijām, spēcīgas vilkšanas savienojumus dziļai formēšanai un sausās plēves smērvielas tur, kur pastāv piesārņojuma risks.

Šo protokolu ieviešanai ir nepieciešama apņemšanās, tačau ieguvumi ir būtiski. Laikā uzturētas matricas ražo vienmērīgi kvalitatīvus detaļu izstrādājumus visā to ekspluatācijas laikā, samazinot atkritumu daudzumu, minimizējot klientu sūdzības un novēršot neplānotas apstāšanās radīto haosu. Tagad, kad uzturēšanas pamatprincipi jau ir noteikti, jūs esat gatavi izpētīt, kā aprīkojuma izvēle un ražošanas mērogošanas stratēģijas vēl vairāk optimizē jūsu darbības.

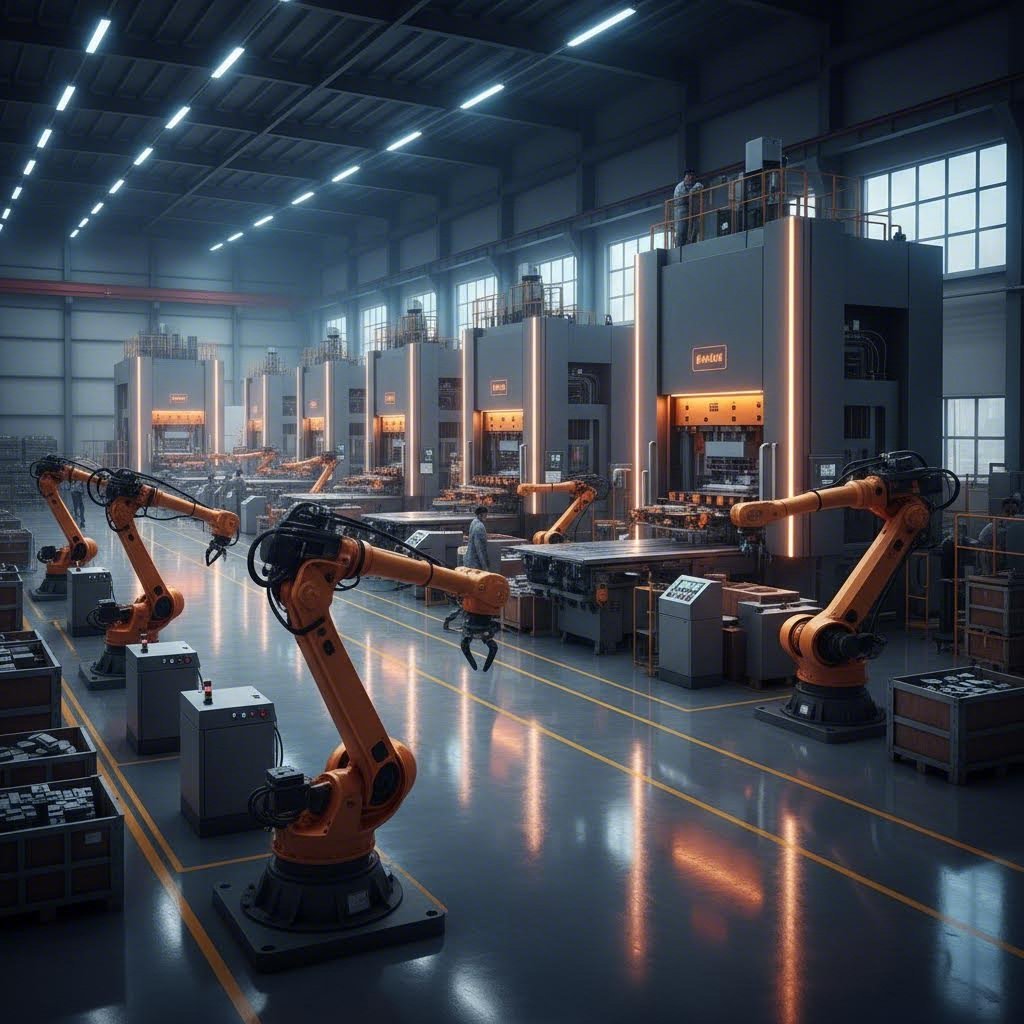

Aprīkojuma izvēle un ražošanas mērogošanas stratēģijas

Jūs esat apguvuši matricu uzturēšanu — tagad rodas lielāks jautājums: kurā aprīkojumā jums patiešām vajadzētu ieguldīt? Pareizā preses un rīku konfigurācijas izvēle var nozīmēt starpību starp peļņas gūšanu un pastāvīgām izmaksu problēmām. Vai nu jūs sākat nelielu ražošanu ar hidrauliskās preses matricu komplektu vai palielināt ražošanas apjomus, pārejot uz servodzinētām sistēmām, jūsu iespēju izpratne palīdz jums veikt gudrus ieguldījumus.

Aprīkojuma tirgus piedāvā risinājumus katram budžetam un ražošanas mērogam. Tomēr šeit ir problēma: prototipu darbnīcai piemērota izvēle diametrāli atšķiras no tās, kas nepieciešama automašīnu rūpniecības pirmā līmeņa piegādātājam. Apskatīsim iespējas, lai jūs varētu savienot tehniskās iespējas ar jūsu konkrētajām prasībām.

Jūsu matricu presēšanas spēju paplašināšana

Trīs galvenās preses tehnoloģijas dominē moderno ražošanu, katras piedāvājot atšķirīgas priekšrocības atkarībā no jūsu pielietojuma. Šo atšķirību izpratne palīdz izvairīties no dārgiem neatbilstības gadījumiem starp aprīkojuma spējām un ražošanas prasībām.

Mehaniskās preses: Šie darba zirgi nodrošina ātrumu un atkārtojamību, ko hidrauliskās sistēmas vienkārši nevar sasniegt. Saskaņā ar Direct Industry plašo preses rokasgrāmatu mehāniskās preses nodrošina augstas ražošanas ātrumus, kas ļauj masveida ražošanu, un sitiena atkārtojamība ir garantēta laika gaitā. Tās ir ideālas stempelēšanas operācijām, kurām nepieciešami vienmērīgi gājiena profili un augsti ciklu ātrumi — bieži pārsniedzot 100 sitienus minūtē mazākajām tonnāžām. Tomēr mehāniskās preses darbojas ar fiksētiem gājieniem un piedāvā ierobežotu elastību salīdzinājumā ar hidrauliskajām alternatīvām.

Hidrauliskās preses sistēmas: Kad visā gaitā ir nepieciešama pilna spēka iedarbība, hidrauliskās preses to nodrošina. Labi konfigurēta hidrauliskās preses matrica nodrošina izcilu vadību dziļajai velkšanai, biezu materiālu formēšanai un operācijām, kurām nepieciešami mainīgi ātruma profili. Kā norādījuši nozares eksperti, hidrauliskās preses spiež visu veidu materiālus un parasti aizņem mazāku platību nekā mehāniskās preses ar līdzvērtīgu spiedes jaudu. Tās ir īpaši piemērotas lietojumiem, kur spēka kontrole ir svarīgāka nekā bruto ātrums — piemēram, aviācijas komponentu ražošanai, biezu loksnes formēšanai vai speciāliem granulu preses matricu lietojumiem pulvermetālurgijā.

Servopiedziņas preses: Jaunākā paaudze apvieno mehānisko precizitāti ar programmējamu elastību. Servopreses ļauj jums programmēt pielāgotus kustības profilus — lēnu pieeju, strauju darba gaitu, kontrolētu atgriešanos — katru fāzi optimizējot jūsu konkrētajai lietojumprogrammai. Šī programmējamība samazina rīku nodilumu, uzlabo izstrādājumu kvalitāti un ļauj ātri pārslēgties starp dažādiem matricu komplektiem presēšanas operācijām. Augstākās sākotnējās izmaksas atmaksājas, pagarinot matricu kalpošanas laiku un samazinot atkritumu rašanās likmi.

Iekārtu ieguldījumu stratēģijas katram budžetam

Ražošanas apjoma prasības pamatā nosaka jūsu iekārtu izvēli. Šo attiecību izpratne novērš gan nepietiekamu ieguldījumu, kas ierobežo izaugsmi, gan pārmērīgu ieguldījumu, kas noslogo kapitālu.

Zema apjoma darbības (mazāk par 10 000 daļām gadā): Vienkāršas C veida mehāniskās vai hidrauliskās preses, kas kombinētas ar vienvietas matricām, parasti ir vispiemērotākais risinājums. Augstākas klases preses un matricu komplektu konfigurāciju ieguldījums šādos apjomos reti atdodas. Koncentrējiet budžetu uz augstas kvalitātes rīku izgatavošanu, nevis uz dārgām iekārtām — labi izstrādāta matrica vienkāršā presē vienmēr sniedz labākus rezultātus nekā vāja matrica dārgā iekārtā.

Vidēja apjoma ražošana (10 000–100 000 detaļas): Šis apjoms prasa rūpīgāku analīzi. Mekhāniskās taisnās malas preses kļūst izdevīgas, īpaši tad, ja tās tiek izmantotas kopā ar progresīvajiem matricu komplektiem, kas maksimizē izstrādājumu skaitu katrā griezienā. Pārdomājiet, vai jūsu izstrādājumu klāsts vairāk atbilst specializētai iekārtai vai elastīgām konfigurācijām, kas spēj apstrādāt vairākus matricu komplektus presēs, neprasot ilgu pārslēgšanās laiku.

Augsta apjoma ražošana (100 000+ izstrādājumi): Šādā mērogā iekārtu izvēle nes milzīgas finansiālas sekas. Augstas kvalitātes servo preses, automatizēta materiālu apstrāde un sarežģīta progresīvā matricu tehnika nodrošina nepieciešamo vienmērību un ātrumu, kas attaisno to augstās izmaksas. Tikai ražošanas matricu ieguldījums var pārsniegt 500 000 USD sarežģītām automobiļu lietojumprogrammām — tomēr izstrādājuma vienības izmaksas dramatiski samazinās, kad tās tiek sadalītas pa miljoniem vienībām.

Ražot vai sadarboties: būtiskā lēmuma pieņemšana

Šeit ir jautājums, ar kuru katrs ražotājs saskaras: vai jums vajadzētu attīstīt iekšējas matricu presēšanas spējas vai sadarboties ar specializētiem pakalpojumu sniedzējiem? Atbilde ir atkarīga no jūsu pamatkompetencēm, kapitāla pieejamības un stratēģiskajām prioritātēm.

Iekšējo spēju izveide nodrošina kontroli pār grafiku, kvalitāti un intelektuālo īpašumu. Jūs attīstāt ekspertīzi, kas kļūst par konkurences priekšrocību. Tomēr investīcijas ir lielākas nekā tikai aprīkojumā — jums nepieciešami kvalificēti matricu izgatavotāji, apkopētas spējas un inženierzinātniskie resursi, lai nepārtraukti optimizētu procesus.

Sadarbība ar specializētiem matricu ražotājiem piedāvā piesaistošu alternatīvu, īpaši sarežģītām lietojumprogrammām. Meklējiet partnerus, kas demonstrē:

• Kvalitātes sertifikācijas: IATF 16949 sertifikācija norāda uz automobiļu nozares kvalitātes sistēmām
• Inženieru spējas: CAE simulāciju defektu prognozēšanai un procesu optimizācijai
• Ātrums tirgū: Ātras prototipu izstrādes spējas — daži pakalpojumu sniedzēji var piegādāt pirmos paraugus jau pēc 5 dienām
• Apstiprināta darbība: Pirmās pieejas apstiprināšanas līmenis virs 90 % norāda uz nobriedušiem procesiem un inženierijas izcilību

Konkrēti automašīnu stempļošanas lietojumprogrammām uzņēmumi kā Shaoyi ir piemērs tam, ko vajadzētu meklēt veidgabalu ražošanas partnerībā. Viņu IATF 16949 sertificētās darbības apvieno modernās CAE simulācijas ar augsta apjoma ražošanas ekspertīzi, nodrošinot 93 % pirmās pieejas apstiprināšanas līmeni un piedāvājot izmaksu efektīvus rīkus, kas pielāgoti OEM standartiem. Šāda veida partnerība ļauj jums piekļūt precīzai stempļošanas spējai, neiekļaujot pilnas kapitāla ieguldījumu iekšējās attīstības veikšanā.

Hibrīdais pieejas veids labi darbojas daudziem ražotājiem: saglabājiet iekšējās spējas kodolkomponentu un standarta ražošanai, vienlaikus sadarbojoties ar speciālistiem sarežģītu veidgabalu, jaunu produktu izlaišanu vai jaudas pārslodzes gadījumā. Šī stratēģija līdzsvaro kontroli ar elastību, izkliedējot risku un vienlaikus piekļūstot ekspertīzai, kuru jūs varētu nevarēt ekonomiski attīstīt iekšēji.

Kuru ceļu arī izvēlētos, atcerieties, ka aprīkojuma izvēle ir tikai viena daļa no vienādojuma. Matricas, kas darbojas šajā aprīkojumā, materiāli, kas tiek apstrādāti ar tām, un apkopēs izmantotās metodes, kas nodrošina to ilgstošu darbību, — viss kopā nosaka jūsu galīgo panākumu. Tagad, kad aprīkojuma stratēģija ir skaidra, apvienosim visu kopā, sniedzot praktiskus norādījumus par matricu presēšanas izcilības ieviešanu jūsu darbībās.

Matricu presēšanas izcilības ieviešana jūsu darbībās

Jūs esat veikuši ceļu no matricu ražošanas būtības izpratnes līdz kļūdu novēršanas tehniku un apkopēs izmantoto protokolu pilnīgai apguvei. Tagad pienācis būtiskais brīdis — pārvērst šīs zināšanas operacionālā realitātē. Starpība starp ražotājiem, kuriem rodas grūtības, un tiem, kuri strauji attīstās, nav informācijas pieejamībā; tā ir pierādītu principu disciplinēta izpilde.

Vienīgais svarīgākais panākumu faktors matricu presēšanas operācijās nav aprīkojums, materiāls vai pat rīku konstruēšana — tas ir sistēmiskais komponentu zināšanu, procesa kontroles un profilaktiskās apkopes iekļaušana ikdienas praksē. Izcilība rodas no vienveidības, nevis no reizējiem uzmanības uzliesmojumiem.

Pamata izveide matricu presēšanas izcilībai

Šajā rokasgrāmatā jūs esat izpētījuši piecus savstarpēji saistītus stabulus, kas atbalsta ražošanas panākumus. Apskatīsim tos kopā kā vienotu struktūru, ko var īstenot jau šodien.

Komponentu izpratne: Tagad jūs zināt, ka matricu pamatnes, vaduzturi, urbji, matricu pogas un atdalītājplāksnes veido integrētu sistēmu, kurā katrs elements ietekmē citus. Šīs zināšanas palīdz ātrāk diagnosticēt problēmas un efektīvāk noteikt rīku prasības. Kad kaut kas nolūst, jūs saprotat ne tikai to, kas notika, bet arī kāpēc.

Procesa pilnveide: Pilnais matricu presēšanas darbību process — no materiāla sagatavošanas līdz kvalitātes pārbaudei — vairs nav noslēpums. Jūs saprotat, kā preses rīku iestatījumi ietekmē izstrādājuma kvalitāti, kāpēc materiāla biezums ietekmē atstarpi un kas notiek katrā deformācijas cikla posmā. Šis pamats ļauj veikt nepārtrauktu uzlabošanu, nevis reaģēt uz radušos problēmām.

Materiālu izvēles ekspertīze: Materiālu pielāgošana lietojumprogrammām novērš bezskaitu problēmu jau to rašanās stadijā. Izpratne par to, kā dažādi metāli un sakausējumi — no mīkstā tērauda līdz modernajiem augstas izturības sakausējumiem — uzvedas matricu griešanas procesā, palīdz noteikt realistiskas sagaidāmās vērtības un piemēroti konfigurēt procesus jau no pirmās preses kustības.

Problēmu novēršanas spēja: Kad parādās defekti, tagad jūs varat pie tiem pieiet sistēmiski. Uzraušanas, plaisas, izmēru novirzes un virsmas defekti katrs stāsta konkrētu stāstu par procesa apstākļiem. Jūsu diagnostikas prasmes pārvērš kvalitātes problēmas no neapmierinošām mīklām par risināmām inženierijas problēmām.

Apkopes disciplīna: Varbūt svarīgākais ir tas, ka jūs saprotat: matricu griezēju ilgmūžība un vienmērīga kvalitāte ir atkarīga no strukturētas profilaktiskās aprūpes. Uzraudzības protokoli, ko jūs ieviešat šodien, noteiks jūsu rīku izmaksas un detaļu kvalitāti nākamajos gados.

Galvenie secinājumi ražošanas panākumiem

Teorētisko zināšanu un praktiskās lietošanas kombinācija rada īstu konkurences priekšrocību. Ražotņu darbinieki, kuri saprot, kāpēc procesi darbojas — ne tikai kā tos izpildīt, — ātrāk pielāgojas jaunām problēmām, efektīvāk risina problēmas un pastāvīgi pārspēj konkurentus, kuri balsta savu darbu tikai uz neoficiālām zināšanām vai mēģinājumu un kļūdu metodi.

Gatavs pāriet no izpratnes uz rīcību? Šeit ir konkrēti nākamie soļi, kurus varat nekavējoties īstenot:

• Pārbaudiet savas pašreizējās matricu apkopes prakses: Salīdziniet savas esošās procedūras ar iepriekš minētajām ikdienas, nedēļas un mēneša grafikiem. Identificējiet trūkumus un izstrādājiet rakstiskas procedūras tur, kur tādas vēl nepastāv.
• Dokumentējiet savu bāzes līmeni: Reģistrējiet pašreizējos pirmās caurlaides apstiprināšanas rādītājus, atkritumu procentus un matricu kalpošanas laika rādītājus. To, ko neizmēra, nevar uzlabot — šie dati kļūst par jūsu uzlabošanas ceļvedi.
• Novērtējiet rīku stāvokli: Izpētiet savas svarīgākās matricas, izmantojot iepriekš apskatītās diagnostikas metodes. Proaktīvi novērsiet nodiluma problēmas, nevis gaidiet kvalitātes defektus ražošanas laikā.
• Pārskatiet materiālu specifikācijas: Pārbaudiet, vai piegādāto materiālu sertifikāti atbilst jūsu procesa prasībām. Pastipriniet ienākošo materiālu pārbaudi tajos gadījumos, kad materiāla svārstības agrāk ir izraisījušas problēmas.
• Novērtējiet aprīkojuma iespējas: Nosakiet, vai jūsu pašreizējās preses un mašīnu diezgriešanas iekārtas atbilst jūsu ražošanas prasībām vai vai modernizācija vai sadarbība labāk atbilstu jūsu augšanas plāniem.
• Izpētiet inženierijas sadarbību: Sarežģītām lietojumprogrammām vai jaudas paplašināšanai apsveriet sadarbību ar specializētiem diezgriešanas veidojumu ražotājiem. Uzņēmumi kā Shaoyi piedāvā visaptverošas formas projektēšanas un izgatavošanas spējas, kurās inženieru komandas, kas pieredzi guvušas automobiļu pielietojumos, nodrošina izmaksu efektīvu un augstas kvalitātes rīkojumu, kas pielāgots OEM standartiem.
• Ieguldiet apmācībā: Dalieties ar šo zināšanu savā komandā. Operators, kuri saprot diezgriešanas mehāniku un procesa pamatus, katru darba maiņu pieņem labākus lēmumus.

Ceļš uz matricu presēšanas izcilību nav saistīts ar īsceļu meklēšanu — tas ir saistīts ar sistēmu veidošanu, kas nodrošina stabili rezultātu piegādi. Vai nu jūs optimizējat esošās darbības, vai arī ieviešat jaunas spējas — šajā rokasgrāmatā apskatītās principi veido ilgtspējīgas ražošanas panākumu pamatu. Jūsu nākamā lieliskā detaļa sākas ar šodien iemācītā pielietošanu.

Bieži uzdotie jautājumi par matricu presēšanu

1. Kas ir matricu presēšana?

Matricu presēšana ir ražošanas process, kurā materiāls tiek veidots starp divām savstarpēji atbilstošām rīku komponentēm — augšējo un apakšējo matricu komplektu — kontrolētā spēka ietekmē. Augšējā matrica (puncis) pārvietojas lejup apakšējā matricā (dozē), pārveidojot izejvielas, piemēram, loksnes metālu, plastmasas vai kompozītmateriālus, precīzās detaļās. Šī metode veic griešanu, liekšanu, caurduršanu, reljefu veidošanu un formēšanu, tādēļ tā ir būtiska lielapjoma ražošanai automobiļu, aviācijas, elektronikas un patēriņa preču nozarēs.

2. Kāda ir matricas preses mērķis?

Preses matrica veido materiālus funkcionālos komponentus, izmantojot četras būtiskas funkcijas: novietošanu, stiprināšanu, apstrādi un atbrīvošanu. Apstrādes fāzē preses veic darbības, tostarp izgriešanu, caurduršanu, liekšanu, velkšanu un reljefu veidošanu. Bieži sastopamās lietojumprogrammas ietver automobiļu korpusa paneļus, strukturālos skavu elementus, elektronisko ierīču korpusus, savienotājus, mājsaimniecības ierīču korpusus un aviācijas komponentus. Šis process izceļas ar atkārtojamību, ražojot identiskus detaļu izstrādājumus vienmērīgi miljoniem ciklu garumā.

3. Kas ir preses matricas process?

Pilnīgais preses matricas process iet cauri sešām secīgām stadijām: materiāla izvēle un sagatavošana (tīrīšana, izlīdzināšana, pārbaude), matricas uzstādīšana un centrēšana (uzmontēšana, vadpina pārbaude), spēka parametru konfigurācija (tonnāžas aprēķins, pamatojoties uz materiālu un griezuma perimetru), presēšanas operācija (kontrolēts gājiens caur darba zonu), detaļu izgrūšana (atgrūžamās plāksnes un izgrūžamie piniņi noņem gatavās detaļas) un kvalitātes pārbaude (izmēru verifikācija un defektu noteikšana). Katra stadija balstās uz iepriekšējo, lai nodrošinātu vienmērīgu un augstas kvalitātes izstrādājumu.

4. Kā izvēlēties piemērotu matricas tipu ražošanai?

Matricu veida izvēle ir atkarīga no trim faktoriem: detaļas ģeometrijas, ražošanas apjoma un materiālu apstrādes prasībām. Vienstaciju matricas piemērotas prototipu izgatavošanai un zemā apjoma sērijām līdz 10 000 daļām. Progresīvās matricas ir īpaši efektīvas augsta apjoma sarežģītām detaļām, kurām nepieciešamas vairākas apstrādes operācijas, sasniedzot vairāk nekā 100 daļas minūtē. Pārneses matricas tiek izmantotas lieliem izstrādājumiem, kam nepieciešamas operācijas no vairākām virzieniem. Kompleksās matricas vienlaikus veic griešanu un formas veidošanu, nodrošinot ārkārtīgu precizitāti. Hidrauliskā preses matricas nodrošina pārāku spēka regulēšanu dziļai velkšanai un bieziem materiāliem.

5. Kādi ir visbiežāk sastopamie matricu presēšanas defekti un kā tie tiek novērsti?

Visbiežāk novērojamās defekti ir saistīti ar konkrētām cēloniskām problēmām: uzpūles rodas, ja ir pārāk liels atstatums starp urbni un matricu vai ja griezējšķautnes ir blunt (novēršana — pielāgojot atstatumu līdz 8–12 % no materiāla biezuma un atkal noslīpējot rīkus). Plaisas norāda uz pārāk mazu liekuma rādiusu vai nepietiekamu smērēšanu (palielinot rādiusu līdz 4× materiāla biezumam un izmantojot piemērotu smērvielu). Dimensiju novirzes rodas matricas nodiluma vai termiskās izplešanās dēļ (iestatot regulāras apkopas intervālus un paredzot iesildīšanās periodus). Virsmas defekti, piemēram, skrāpējumi, rodas nepietiekamas smērēšanas vai netīrumu dēļ (matricas virsmu polit un ieviešot tīrīšanas protokolus).
