Alumīnija ekstrūzijas matricu pamati

Kad jūs iztēlojaties, kā tiek izgatavoti individuāli alumīnija izstrādājumi, varbūt rodas jautājums: kā no vienkāršas metāla billetes veidojas precīzs profils logiem, elektronikai vai transportlīdzekļiem? Atbilde slēpjas ekstrūzijas matricā – sirdī, kas ir alumīnija ekstrūzijas process – ekstrūzijas matrica . Vienkārši izsakoties, alumīnija ekstrūzijas matrica ir izturīgs tērauda disks ar rūpīgi apstrādātu atveri, kas veido uzkarsētu alumīnija sakausējumu, kad to izspiež liela spiediena ietekmē. Katrs profils, vai nu tas ir vienkāršs stienis vai sarežģīta dobu caurule, sākas ar matricu, kas pielāgota konkrētā profila šķērsgriezumam.

Izceltais fragmenta definīcija: Alumīnija ekstrūzijas matrica ir precīzi izstrādāts tērauda rīks, kas alumīnija sakausējumu veido noteiktā šķērsgriezuma profilā ekstrūzijas procesa laikā.

Ko alumīnija ekstrūzijas matricas dara presē

Iedomājieties iepriekš uzsildītu alumīnija bloku—domājiet par to kā par cietu cilindru—ievietotu milzīgā presē. Kad hidrauliskais svirslis virzās uz priekšu, bloks tiek saspiests caur matricas atveri. Matricas dizains nosaka profila gala formu, virsmas kvalitāti un pat to, cik efektīvi tas veidojas. Tāpēc inženieriem un dizaineriem ir ļoti svarīgi to saprast kas ir matrica ražošanā ir ļoti svarīgi inženieriem un dizaineriem: matrica nav vienkārši veidne, bet gan kvalitātes, izmaksu un izpildes laika vārteņa sargātāja ekstrūzijas projektos. Matricai jāiztur spēki līdz 15 000 tonnām, tādēļ tai ir nepieciešama gan izturība, gan precizitāte. (Tas ir iekārtas jaudas augšējais limits, nevis "spēks", ko matrica tieši izjūt.)

Ekstrūzijas matricas definīcija un galvenie komponenti

Apskatīsim pamatkomponentus, ar kuriem saskarsieties, strādājot ar alumīnija ekstrūzijas matricām. Lūk, īsa terminu skaidrojuma vārdnīca, kas palīdzēs jums sākt darbu:

• Nēsājā: Matricas daļa, kas kontrolē plūsmas ātrumu un nodrošina izmēru precizitāti.
• Matricas seja: Matricas virsma, kurā ir izgriezts profila siluets.
• Matricu komplekts: Veidņu, aizmugures, balstītāja un reizēm barošanas plāksnes montāža – katrs pievieno atbalstu un izlīdzinājumu.
• Aizmugure: Bieza tērauda diska plāksne aiz veidnes, kas to pastiprina pret ekstremālu spiedienu.
• Barošanas plāksne: Dažreiz tiek izmantota, lai palīdzētu sadalīt alumīnija plūsmu un pārvaldīt nepārtrauktu ekstrūziju.
• Veidnes siena: Tērauda biezums ap veidnes atveri, kas ir kritiski svarīgs, lai izturētu spiediena spēkus.

Kā alumīnija ekstrūzijas process ietekmē dizaina lēmumus

The alumīnija ekstrūzijas process ir vairāk nekā vienkārši iestumt metālu caur formu. Katrs solis – sākot no billet priekšsildīšanas līdz pēdējai griešanai – ietekmē jūsu dizaina iespējamības un izmaksas. Šeit ir vienkāršots procesa plūsmas apraksts:

1. Priekšsildīšana: Alumīnija sagataves tiek uzsildītas, lai panāktu optimālu plastiskumu.
2. Presis: Sagatave tiek ievietota konteinerā un ar stieni un spiedi to izspiež caur matricu komplektu.
3. Īkšana: Karstais izspiestais profils tiek ātri dzesināts, lai fiksētu tā īpašības.
4. Vilkšana: Profils tiek izvilkts no preses pamatnes, lai uzturētu taisnumu.
5. Stiepšana: Nelielas deformācijas tiek izlabotas, stiepjot.
6. Griešana: Profils tiek sagriezts uz garumu tālākai apstrādei vai piegādei.

Matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, matricas dizains ir cieši saistīts ar šiem soļiem. Piemēram, gultņu laukums matricas iekšpusē plūsmas līdzsvarošanai, deformācijas minimizēšanai un pareizas virsmas apdari sasniegšanai tiek veikti pielāgojumi. Matricas sienai jābūt pietiekami biezai, lai izturētu spiedienu, bet matricas sejas izskats nosaka profila ģeometriju. Šeit pieņemtie lēmumi ietekmē ne tikai pieļaujamās novirzes, bet arī deformācijas risku un pašas matricas kalpošanas laiku.

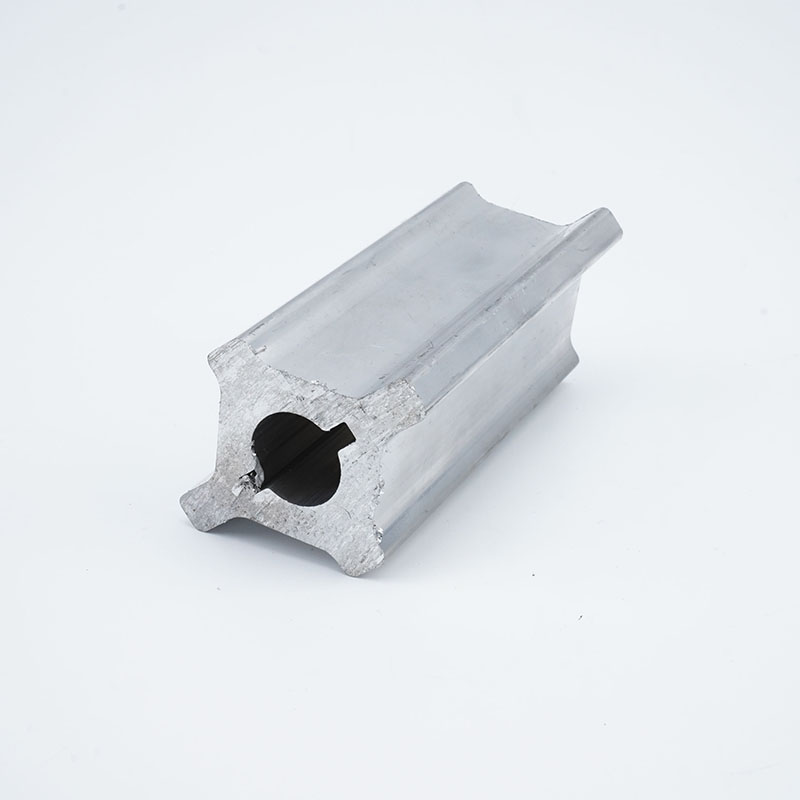

Jūs sastapsiet trīs galvenās profila kategorijas, kurām katrai ir nepieciešams citāds matricas pieejas veids:

• Cieti profili: Nav iekšēju dobumu—piemēram, stieņi, leņķi vai kanāli. Šiem izstrādājumiem tiek izmantotas vienkāršākas matricas un tās parasti ir izmaksu ziņā izdevīgākas.
• Pusdobeņveida profili: Daļēji noslēgti dobumi, piemēram, kanāls ar šauru atveri. Šiem izstrādājumiem ir nepieciešamas sarežģītākas matricas un rūpīga plūsmas kontrole.
• Profilu veidi ar dobumu: Pilnībā noslēgti dobumi, piemēram, caurules vai rāmji. Šiem izstrādājumiem ir nepieciešamas mandrel matricas un sarežģīta atbalsta instrumentu sistēma.

Piemēram, pamata L formas leņķis ir masīvs profils, savukārt taisnstūra caurule ir dobs profils. Katrs tips rada savas projektēšanas un ražošanas kompromisa situācijas, kuras mēs apskatīsim turpmākajās sadaļās.

• Lēmumi ietekmē:
  • Tolerances un izmēru precizitāte
  • Virsmas apdari kvalitāte
  • Profilas deformācijas risks
  • Miriņa kalpošanas laiks un apkopes intervāli

Turpinot darbu, paturiet prātā šos pamatus. Lēmumi, ko pieņemat miriņa dizaina stadijā, atspoguļosies visās jūsu ekstrūzijas projektā – no izmaksām līdz kvalitātei un ilgmūžībai. Gatavi iegremdēties? Tālāk mēs detalizēsim miriņu veidus un to anatōmiju, kas veido jūsu rezultātus.

Miriņu veidi un anatōmija, kas veido rezultātus alumīnija ekstrūzijā

Pilnas, Pusīsas un Īsas miriņu izvēle

Kad plānojat ekstrūziju, viens no pirmajiem jautājumiem ir: kādu profila ģeometriju jums nepieciešams? Atbilde nosaka to, alumīnija ekstrūzijas veidus miriņi ir piemēroti jūsu projektam. Apskatīsim sīkāk:

Monolītās matricas ir ideālas vienkāršām formām—domājiet par vienkāršu T-profilu vai leņķi. Tās ir vislētākās alumīnija izspiešanas matricas un vieglākās uzturēt. Pusdobo matricas aizpilda plaisu, apstrādājot profili ar gandrīz aizvērtām spraugām vai dziļām kanāliem, bet ne pilnībā noslēgtām. Dobo matricu, bieži sauktas serdes matricas ir paredzētas caurulēm un profiliem ar pilnīgi aizvērtiem iekšējiem dobumiem. Šīm matricām izmanto serdes un tiltus, lai izveidotu sarežģītas iekšējas telpas, kas tās padara par visvairāk sarežģītām veidņu veidi alumīnija ekstrūzijai.

Serdes matricas dizains un metināšanas kameras apsvērumi

Caurules veidņu darbība balstās uz veidņu mandreli un tiltiņu un metināšanas kameru sistēmu. Mandrelis veido profila iekšpusi, bet ārpusi veido apkārtējā veidne. Plūstot ap tiltiņiem, alumīnijs sadalās un pēc tam atkal savienojas metināšanas kamerā, veidojot gareniskas šuves. Šo metinājumu kvalitāte ir tieši atkarīga no tā, cik vienmērīgi metāls plūst kamerā – nevienmērīga plūsma var izraisīt vājas šuves vai virsmas defektus. Tāpēc precīzs dizains un simulācija šim veidne alumīnija ekstrūzijai tipam ir ļoti svarīgi.

Sarežģītākiem profiliem – piemēram, siltuma izkliedētājiem ar mainīgu sienu biezumu – dizaineri var izmantot sarežģītākas porthole vai daļēji dobas barošanas plāksnes. Šeit simulācija un iteratīva pielāgošana palīdz optimizēt plūsmu, samazināt mirušās zonas un uzlabot metinājumu integritāti [MDPI] .

Veidnes siena, balstīšanās garums un plūsmas līdzsvars

Skatās sarežģīti? Tā arī ir, taču anatomijas izpratne palīdz. veidnes siena nodrošina konstrukcijas izturību, bet balstīšanās garums (tās daļas, pa kuru alumīnijs pārvietojas matricā) ir galvenais faktors, lai izlīdzinātu plūsmu. Garāki balstīšanās elementi palēnina metālu, palīdzot saskaņot izejas ātrumu biezākajās un plānākajās sekcijās; īsāki balstīšanās elementi paātrina to. Pareiza kombinācija minimizē deformācijas un virsmas plaisāšanu.

Palīginstrumenti — piemēram, atbalsta plāksnes, spiediena sadalītāji un barošanas plāksnes — nodrošina stabilitāti, kas nepieciešama katrai matricas tipa veidai. Atbalsta plāksnes pastiprina matricu, spiediena sadalītāji izkliedē spēku, bet barošanas plāksnes palīdz vadīt sarežģītākas plūsmas pusapaļās vai sarežģītās pilnvērtīgās profila daļās. Katrs elements iekļaujas matricas komplektācijā, lai kopā izturētu lielas ekstrūzijas procesa spiediena slodzes.

• Kontroles saraksts: kā izvēlēties starp pusapaļām un aizvērtām matricām
  • Vai sprauga ir gandrīz aizvērta, bet ne pilnībā? Apsveriet pusapaļās matricas izmantošanu.
  • Vai profilam ir nepieciešams pilnībā noslēgts dobums? Izmantojiet aizvērtās matricas ar mandrel.
  • Vai metināto šuvju izturība un virsmas kvalitāte ir kritiski svarīga? Jautājiet par plūsmas izlīdzināšanu un metināšanas kameru konstrukciju.
  • Vai profils ir ļoti asimetriski vai mainīgi sieniņu biezumā? Gaidiet sarežģītāku plūsmas regulēšanu un iespējami simulāciju.

Precīzi pielāgojot riebju garumus, bieži vien ir ātrākais veids, kā novērst plūsmas nebalansu, kas atklāta pirmās izstrādes ekstrūzijas testos.

Saskaņojot pareizo alumīnija ekstrūzijas veidus matricas ar jūsu profilu un izpratni par to, kā mijiedarbojas matricas sieniņa, riebas un atbalsta rīki, jūs nodrošināsiet labāku kvalitāti, ilgāku matricas kalpošanas laiku un mazāk pārsteigumu ražošanā. Tālāk mēs aplūkosim, kā materiālu izvēle un pārklājumi ietekmē matricas izturību un saderību ar dažādām alumīnija sakausējumiem.

Matricu materiāli, pārklājumi un sakausējumu saderība

Izvēloties matricu tēraudu izturībai un siltuma kontrolei

Kad jūs izvēlaties alumīna forma matricu, vai jūs kādreiz esat brīnījušies, kāpēc dažas kalpo ilgāk vai labāk veic noteiktus sakausējumus? Atbilde sākas ar izvēlēto tēraudu. Lielākajai daļai alumīnija ekstrūzijas matricas , H13 (arī pazīstams kā Orvar 2 Microdized) ir nozares darba zirgs. Kāpēc? Tā karstā darba izturība, pretestība termiskajam mīkstinājumam un vispārējā stabilitāte pie augstām temperatūrām, kas sastopamas veidņu apstrādē, padara to par saprātīgu izvēli gan vienkāršām, gan sarežģītām lietojumprogrammām.

Taču ne visas darba vietas ir vienādas. Ja jūs ekstrudējat sarežģītākas profila formas vai izmantojat augstākas stiprības sakausējumus, varat izvēlēties avanzētus rīkšļa tēraudus, piemēram, QRO 90 Supreme vai Dievar. Tie nodrošina izcilu karstā cietību un izturību, īpaši kad veidņu kalsti tiek pakļauti smagam termiskajam cikliskumam vai augstam mēlītes attiecības rādītājam. Atbalsta komponentiem - piemēram, uzgriežņiem, veidņu gredzeniem vai apvalkiem - materiāli, piemēram, Alvar 14 vai Impax Supreme, līdzsvaro izturību un apstrādājamību, optimizējot gan veiktspēju, gan izmaksas.

Pareiza tērauda izvēle ir vairāk nekā tikai sākotnējā cena. Tā ir par to, lai sakausējumu, profila sarežģītību un ražošanas gaitu pielāgotu tērauda unikālajām stiprībām. Ja jūs izmantojat augstas jaudas vai grūti apstrādājamus sakausējumus, pareizi izvēlētais alumīnija veidne var atmaksāties, samazinot pārtraukumus un pagarinot laiku starp veidņu pārbūvēm.

Kad pārklāji pievieno vērtību un kad tie to nedara

Vai pamanījāt, kā dažas veidnes izskatās izturīgākas pret nodilumu vai profila pielīmēšanos? Tieši šeit nākamajā vietā ir pārklāji un virsmas apstrāde. Nitridēšana ir visizplatītākā uzlabošanas iespēja alumīnija rīki . Tas rada plānu, cietu virsmas slāni, kas palielina nodilumizturību un samazina berzi—ideāli piemērots, lai cīnītos ar abrazīviem oksīda slāņiem, kas sastopami alumīnija sakausējumos. Lai cīnītos pret lodēšanu (alumīnija pielīmēšanos matricai) un samazinātu izejmateriālu atlikumus sākumposmā, tiek izmantotas arī PVD (fiziskās tvaika nogulsnēšanas) pārklājumu un avanzētu virsmas apstrādes, lai gan to izmaksu efektivitāte ir atkarīga no jūsu ražošanas apjoma un profila ģeometrijas.

Padoms: ja Jūsu veidnei bieži ir nepieciešama pāršļīpēšana, plānojiet virsmas apstrādes atkārtošanu. Pretējā gadījumā zaudēsiet pārklājumu priekšrocības jau tad, kad atjaunosiet veidnes formu.

Veidlu materiālu saskaņošana ar izplatītiem alumīnija sakausējumiem

Ne visi sakausējumi ir saderīgi ar visiem veidnes materiāliem. Daži sakausējumi, īpaši tie, kas satur daudz silīcija vai magnija, var būt abrazīvāki vai tendēt uz lodēšanu, kas ietekmē materiāla apstrāde un apkopes intervāli. Šeit ir dizaineriem draudzīgu pāru vadlīnijas:

• 6xxx sērija (arhitektūras, automobiļu): H13 vai QRO 90 Supreme ar nitrēšanu; standarta lielākajai daļai profiliem, laba nodiluma izturības un izturības līdzsvars.
• 7xxx sērija (konstrukcijas, aviācija): QRO 90 Supreme vai Dievar; nepieciešama augstāka izturība un karstā izturība, īpaši augsta spiediena darbībai.
• 5xxx sērija (jūras, transporta): H13/Orvar 2 Microdized; mērens nodilums, bet jāuzmanās no magnija izraisītās lodāšanas – virsmas apstrāde palīdz.
• Augstā silīcija sakausējumi: QRO 90 Supreme vai Unimax ar nitrēšanu vai cieto apvalku; nepieciešams vislabākajai abrazīvā nodilum izturībai.

Daži sakausējumi, īpaši tie ar zemāku dzelzs saturu, palielina risku, ka alumīnijs pielīmēsies pie veidņu. Šādos gadījumos, lai izvairītos no pārtraukumiem un atbildei, var būt nepieciešamas uzlabotas pārklājumu vai biežāka apkope.

• Galvenie secinājumi par alumīnija veidņu izvēli:
  • Saskaņojiet veidņu tēraudu ar jūsu profila sarežģītību un sakausējuma grupu.
  • Lielākajai daļai alumīnija veidņu seju izmanto nitrēšanu; grūtos darbos apsveriet PVD vai cieto apvalku izmantošanu.
  • Plānojiet regulāri atjaunot virsmas apstrādes pēc pāršķīšanas.
  • Norādiet savu vēlamo veidņu materiālu un pārklājumu jūsu piegādes uzaicinājumā, tomēr palieciet elastīgi attiecībā pret piegādātāja ekspertīzi.

Izpratni par šiem materiālu un pārklājumu variantiem jūs būsiet aprīkots, lai pagarinātu veidņu kalpošanas laiku, samazinātu apkopi un nodrošinātu pirmā izstrādājuma veiksmi – tādējādi nākamajai ekstrūzijas darbībai nodrošinot mazāk pārsteigumu un labākus rezultātus. Tālāk mēs iedziļināsimies, kā šie izvēles varianti ietekmē veidņu ražošanas ceļus un ko tas nozīmē jūsu projekta izpildes laikam un izmaksām.

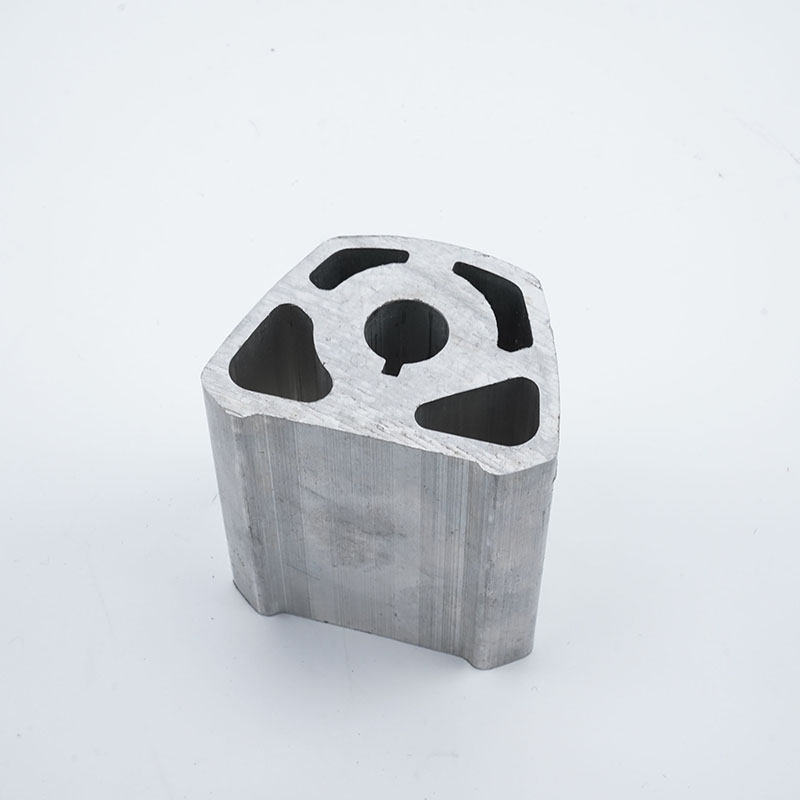

Veidņu ražošanas ceļi un kompromisi

CNC frēzēšana pretī vadu un dziļurbuma EDM

Kad jūs veicat novērtējumu veidņu ražošana izvēles, vai jūs esat brīnījušies, kāpēc dažas veidnes tiek izgatavotas ar CNC frēzēšanu, bet citas balstās uz EDM (elektroerozijas apstrādi)? Atbilde slēpjas katras metodes unikālajās priekšrocībās – un kā tās var apvienot, lai sasniegtu gan ātrumu, gan precizitāti alumīnija ekstrūzijas matricas .

CNC frēzēšana ir darba zirgs liumai no ekstrūzijas veidņu projektu. Tā labi tiek galā ar veidņu seju pirmfrēzēšanu, platu kanālu veidošanu un ārējo elementu apstrādi. Iedomājieties veidni ar pārmērīgām līkņām vai lieliem, atvērtiem profiliem – rotējošie griešanas rīki var ātri noņemt materiālu un uzturēt ciešas tolerances dažādu tēraudu markām. Tomēr, kad runa ir par sīkām detaļām – piemēram, plānām starpsienām, asiem stūriem vai dziļām, šaurām dobumiem – CNC frēzēšanai rodas robežas.

Tas ir vieta, kur vada EDM un sinker EDM strāvas impulss. Vadā EDM tiek izmantots plāns, elektriski lādēts vads, lai sagrieztu caur vadāmām materiālām ar ārkārtīgi precizitāti, tādējādi to padarot par ideālu izvēli sarežģītiem izgriezumiem, iekšējiem rādiusiem un īpašībām, kuras būtu neiespējami vai neekonomiski apstrādāt konvencionāli. Savukārt Sinker EDM izmanto veidotus elektrodus, lai iznīcinātu sarežģītas dobumus, piemēram, metināšanas kameru dobo formu iekšpusē. Abas EDM metodes izvairās no mehāniskām slodzēm, tādēļ tās ir ideālas delikātiem vai augstas precizitātes apgabaliem. Praksē lielākā daļa augstas veiktspējas matricu izmanto hibrīda pieeju – CNC frēzēšanu masveida noņemšanai un EDM galīgajām, kritiskajām īpašībām.

Pievienošanas iespējošanas ievietnes un konformāla dzesēšana

Raugsimies nākotnē, pievienošanas ražošana atstāj savu iespaidu matricu apstrādes rīkos - īpaši ievietnēm vai dzesēšanas kanāliem, kuru apstrādi ar tradicionālām mašīnām nav iespējams veikt. Tehnoloģijas, piemēram, selektīvā lāzera izkausēšana, ļauj izveidot iekšējas konformālas dzesēšanas trajektorijas, uzlabojot siltuma pārvaldību un pagarinot matricas kalpošanas laiku. Lai gan šīs tehnoloģijas vēl nav kļuvušas par vispārēju normu katram procesa matricai , pievienošanas iespējām balstītas funkcijas iegūst popularitāti visvairāk prasošajām vai lielapjoma lietojumprogrammām.

Izvēloties ražošanas metodi savai matricas konstrukcijai

Tātad, kā jūs izlemjat, kura ražošanas metode ir pareiza jūsu matrica ražošanai ? Sāciet ar to, lai identificētu jūsu profila kritiskās īpašības – vai jums ir nepieciešami mazi iekšēji rādiusi, dziļas spraugas vai sarežģītas iekšējas metināšanas kamerām? Ja tā, plānojiet ievērojamu EDM apstrādes apjomu. Vienkāršākiem, atvērtiem formas veidiem, CNC frēzēšana ļaus ātrāk un ekonomiskāk sasniegt mērķi. Hibrīda pieeja ir parasta prakse, apvienojot abas metodes, lai optimizētu izmaksas, precizitāti un piegādes laiku.

• DFM brīdinājumi, kas palielina apstrādes/EDM laiku:
  • Ļoti plānas sienas vai ribas
  • Dziļas, šauras spraugas vai kabatas
  • Pēkšņas izmaiņas šķērsgriezumā
  • Asi iekšējie stūri (vajadzības gadījumā izvairieties)
  • Ievērojami apakšējie izgriezumi vai negatīvs slīpums

Arī virsmas apdare ir svarīga. EDM parasti nodrošina smalkāku apdari (mazāk neregulāru, minimālu pēcapstrādi) salīdzinājumā ar frēzēšanu, taču abiem var būt nepieciešama roku pulēšana vai slīpēšana viskritiskākajām virsmām, īpaši tad, kad ekstrūzijas mašīnbūves tolerances ir ciešas. Atsauces nolūkos virsmas raupjums pēc pēdējās pulēšanas uz ekstrūzijas matricām var sasniegt Ra 0,03–0,04 µm standarta lietojumiem vai pat smalkāku optiskajām matricām.

Izvēloties optimālu ražošanas ceļu agrīnā stadijā – saskaņojot matricas iezīmes ar apstrādes stiprumu – samazina dārgas pārprojektēšanas un nodrošina, ka jūsu ekstrūzijas apstrādes projekts notiek laikā.

Kad pabeidzat matricas dizainu, ņemiet vērā šos kompromisus. Nākamajā sadaļā tiks izskatīta praktiska DFM pārbaudes sarakste, kas palīdzēs izvairīties no izplatītiem ierobežojumiem un nodrošinās jūsu ekstrūzijas projekta panākumus.

Praktisks DFM pārbaudes saraksts ekstrūzijas profiliem

Vai jebkad esat izveidojis alumīnija profila rasējumu, kas izskatījās perfekts uz papīra—tikai lai noskaidrotu, ka tas sagriežas, deformējas vai nodilis rīki ātrāk, nekā gaidīts? Tieši šeit noder izturīgs, dizaineriem draudzīgs DFM (izgatavošanas ērtības dizainā) pārbaudes saraksts. Labākais alumīnija ekstrūzijas dizaina ceļvedis nav vienkārši saraksts ar to, ko drīkst un nedrīkst darīt; tā ir pierādītu stratēģiju kopums, kas palīdz izvairīties no visbiežāk sastopamām kļūdām jau pirms dizaina nonākšanas līdz veidņu ražošanai.

Sienas biezuma un balstīšanās garuma norādes

Norādot sienas biezumu, ir vilinoši izvēlēties pēc iespējas plānāku, lai samazinātu svaru. Vai zinājāt, ka neregulārs sienas biezums ir viena no galvenajām ekstrūzijas veidņu plūsmas nelīdzsvarotības un deformāciju izraisītājām? Šeit ir, kā to izdarīt pareizi:

1. Strādājiet pie vienmērīga sienas biezuma. Turiet biezuma izmaiņas attiecībā 2:1 vai mazāk visā jūsu profila garumā. Lielas svārstības izraisa metāla plūsmu dažādos ātrumos, kas noved pie virsmas defektiem un veidņu slodzes.
2. Izmantojiet pakāpeniskas pārejas. Tur, kur biezumam jāmainās, sajauciet ar pietiekami lieliem radiāliem (iekšējiem apļiem ≥ 0,5–1,0 mm ir labs sākumpunkts vairumam sakausējumu).
3. Apstipriniet minimālo iespējamo sienu ar jūsu piegādātāju. Priekš 6xxx sakausējumiem parasti ir 1,2–1,6 mm, taču vienmēr pārbaudiet atkarībā no jūsu aploksnes diametra (CCD) un elementa platuma.
4. Regulējiet balstīšanās garumus plūsmas kontrolei. Garāki balstīšanās palēnina metālu; īsāki paātrina. Izmantojiet to, lai izlīdzinātu izejas ātrumus un samazinātu izkropļojumus.

Stūru rādiusi, simetrija un centra noteikšanas noteikumi

Asi stūri un nesimetriski profili var izskatīties labi ekrānā, taču tie apgrūtina gan metāla ekstrūzijas veidņu, gan gala produkta ražošanu. Apsveriet šos noteikumus no jebkura uzticama alumīnija ekstrūzijas dizaina rokasgrāmatas:

5. Noapaļojiet visus iekšējos un ārējos stūrus. Tas samazina matricas stresu, minimizē plaisājuma risku un uzlabo virsmas kvalitāti. Izvairieties no naža malām un ļoti plānām lūpām.
6. Veidojiet simetriski, kad vien iespējams. Simetriski profili vienmērīgi sadala metāla plūsmu un matricas slodzi, samazinot sagriešanu un liekšanos. Ja ir nepieciešama asimetrija, spoguļojiet elementus vai pievienojiet plūsmas līdzsvara kabatas, lai kompensētu.
7. Masu un elementus centrējiet gar loģisku asi. Tas palīdz uzturēt taisnumu un vienkāršo montāžas procesu.

Siju, atveru un barošanas līdzsvara pārvaldība

Sijas, ribas un atveres var pievienot izturīgumu un funkcionalitāti, taču, ja tās nepareizi apstrādā, tās var izraisīt pastāvīgu pārstrādi vai matricas bojājumus. Lai uzturētu jūsu matricas un iekārtas izturīgas, darāt šādi:

8. Dodiet priekšroku biežām, plānām ribām, nevis vienai biezai sienai. Plānas, cieši novietotas ribas uzlabo stingumu un plakanumu, kontrolējot plūsmas ātrumu.
9. Paturiet acīs ribu un siju proporcijas. Ja ir izmantoti gaisa kondicionēšanas līdzekļi, ir jānosaka, ka tie ir pietiekami, lai nodrošinātu, ka gaisa temperatūra ir vismaz 0,8 °C. Augsti un smalki mati ir pakļauti viļņu formām un izkārnījumiem.
10. Izvairieties no garām, bezpalīdzīgām tīklam un dziļām, šaurām izplūdes. Tas palielina izkārnījuma noturības un izkropļojuma risku. Ja šaurs šķelums ir kritisks, izmērīt pagaidu turētāja lapu, lai to stabilizētu ekstrūzijas laikā, vēlāk izšķeldoties ar vieglu nogriezienu.
11. Plānot atvieglojumu un labdarīgu vadību. Tas samazina izmērīšanas marķējumu un padara sākotnējo metāla plūsmu lēnāku, uzlabojot gan izmērīšanas ilgumu, gan profila kvalitāti.

Dažreizējās kļūdas, ko jāizvairās, izgudrojot ekstrūzijas die

• Smalku un biezu sienu sajaukšana, pielāgojot guļamistabu garumus līdzsvarotā plūsmas nodrošināšanai.
• Ja dziļas, slēgtas caurulītes ir pusplūdas, nevis īstas, tas var pārkraut formātu un izraisīt bojājumus.
• Neatkarīgi no iekšējo rādiusu nepieciešamības savienojumos, kas rada virsmas strijas vai izkārnījumu neveiksmi.
• Pārmērīgi sarežģīt profilu ar nefunkcionāliem elementiem, kas palēnina ekstrūziju un palielina skrāpēšanu.

Agrā simetrijas un līdzsvarota barošanas ceļi ir jūsu labākā drošība pret dārgu atkritumu un veidņu pārstrādi – iegūstiet šos pareizi, un jūsu pirmā raksta rezultāti ievērojami uzlabosies.

Iedomājieties, ka pārbaudāt savu ekstrūzijas veidņu dizainu, izmantojot šo pārbaudes sarakstu. Jūs pamanīsiet mazāk izmaiņu vēlā stadijā, mazāk atpakaļgaitas ar veidņu un rīkojuma komandu un prognozējamāku, augstas iznīcināšanas ražošanu. Papildu informācijai skatiet uzticamu alumīnija ekstrūzijas dizaina rokasgrāmatu vai savienojieties ar piegādātāju agrīnā stadijā – viņi var norādīt uz riskantiem elementiem un palīdzēt optimizēt gan veiktspēju, gan ražošanas iespējas ( AEC dizaina padomi ).

Gatavi nodrošināt, lai jūsu profili atbilstu gan funkcionalitātes, gan ražošanas vajadzībām? Nākamajā posmā mēs noteiksim reālistiskas sagaidāmās robežas, virsmas apdari un inspekcijas plānošanu – svarīgi, lai saskaņotu rasējumus, inspekcijas plānus un apdarešanas stratēģijas.

Tolerances, virsmas apdare un inspekcijas plānošana alumīnija ekstrūzijas veidņēm

Vai jūs esat pārsteigti, kāpēc divi profili no dažādiem piegādātājiem – pat ar vienu un to pašu rasējumu – var justies tik atšķirīgi pēc izmēriem un apdarei? Tā ir pasaulē, kurā izmanto tolerances un virsmas kvalitāti alumīnija ekstrūzijas matricās. Apskatīsim, kas patiesībā ietekmē izmēru precizitāti, kā tiek kontrolēta virsmas apdare un kā kvalitatīva inspekcija nodrošina jūsu projekta veiksmi.

Kas nosaka tolerances ekstrūzijā?

Izklausās sarežģīti? Var būt, bet, izprotot galvenos faktorus, var noteikt reālistiskas sagaidāmās vērtības. Izmēru tolerances alumīnija ekstrūzijas matricā nav vienkārši saistītas ar matricas ģeometriju – tās ir ietekmes ķēdes rezultāts:

• Profila sarežģītība: Vienkāršas, simetriskas formas ir vieglāk izgatavojamas ar ciešām tolerancēm. Sarežģītas vai ļoti asimetriskas dizaina formas ir pakļautas deformācijai.
• Balstiera un matricas dizains: Garākas, līdzsvarotas balstieras palīdz kontrolēt metāla plūsmu un izejas ātrumu, tieši ietekmējot profila viendabīgumu.
• Preses stabilitāte: Spiedes spiediena, temperatūras vai ātruma svārstības var izraisīt nelielas izmēru izmaiņas no vienas ražošanas reizes uz otru.
• Ķīlēšanas un dzesēšanas stratēģija: Cik ātri un vienmērīgi tiek dzesēts izspiestais profils, ietekmē gan izmērus, gan taisnumu.
• Apstrāde pēc izspiešanas: Stiepšana, griešana un kārtošana var radīt vai novērst nelielas izmēru izmaiņas.

Nozares standarti—piemēram, tos, ko publicējis Alumīnija asociācija—sniedz pamatu tam, kas parasti ir sasniedzams, taču daudzus alumīnija ekstrūzijas matricas var pielāgot vēl precīzākiem rezultātiem, kad lietojumprogramma to prasa. Tomēr stingrāki pielaidi parasti nozīmē augstākas izmaksas un garāku piegādes laiku, tāpēc ir svarīgi norādīt tikai to, kas patiešām ir nepieciešams jūsu dizainam ( AEC Pielaides ).

Virsma nosaka profila klasi

Kad jūs iztēlojaties gatavo profilu, vai jūs domājat par gludinātu, anodētu vai pulvera pārklājumu—vai kaut ko rūpnieciskāku? Virsmas apdare tiek veidota gan ar matricu, gan ar tālāko apdari. Šeit ir veids, kā tās mijiedarbojas:

• Veidņu stāvoklis un dizains: Rūpīgi noslīpētas veidņu virsmas un piemērots balstīšanās garums palīdz minimizēt ekstrūzijas līnijas un svītras.
• Sakausējuma izvēle: Daži sakausējumi ekstrudējas ar dabiski gludāku virsmu nekā citi; ar augstu silīcija vai magnija saturu sakausējumi var būt sarežģītāki apstrādājami.
• Ražošanas apstākļi: Stabilas ekstrūzijas parametri un tīri ingotus nodrošina mazāk virsmas defektus.
• Pabeigšanas izvēles: Slīpēšana, anodēšana un pulvera pārklājums var maskēt niecīgus trūkumus vai tos uzsvērt, atkarībā no procesa un krāsas.

Arhitektūras profili (piemēram, logu rāmji) biežāk prasa augstāko virsmas kvalitāti, savukārt siltuma izkliedētāju vai rūpniecisko detaļu gadījumā ir pieļaujams vairāk redzamu ekstrūzijas līniju. Lai noteiktu gaidas, šeit ir īsa salīdzinājuma tabula:

Atcerieties, ka pabeigšanas veidi pēc ekstrūzijas vienmēr rāda dažas procesa izraisītas līnijas vai zonas. Pareizais pabeigšanas process var uzlabot izskatu, taču ir prātīgi savas virsmas sagaidības saskaņot ar profila paredzēto lietojumu ( Hydro rokasgrāmata ).

Pārbaudes punkti un mērījumu iestatīšana

Kā jūs nodrošināt, ka jūsu ekstrūzijas veidņi nodrošina to, ko jūs norādījāt? Tieši šeit nāk ļoti rūpīga pārbaude. Kvalitātes nodrošināšana ir ne tikai pēdējā pārbaude – tā ir sērija pasākumu no sākotnējās veidnes līdz gatavam produktam kastē:

• Kritiskie datuma virsmas: Galveno piestiprinājumu vai savienojumu virsmu plaknuma un paralēluma
• Caurumu un spraugas attiecības: Visu funkciju izgriezumu atrašanās vieta un izmērs
• Plānsienas zonas: Vienmērīgums un minimālais biezums, īpaši sarežģītos profīlos
• Simetrijas pārbaudes: Nodrošināt, ka profils atbilst paredzētajām centrālajām līnijām un asīm
• Skrūvēšana un liekšana: Vispārējā taisnuma, īpaši garajiem vai tieviem profīliem

Tipiski izmantojami instrumenti ietver kalibrus, mikrometrus, lāzera skenerus un profiloģenerātorus virsmas raupjumam. Lielām sērijām automātiskās inspekcijas sistēmas un detalizēti inspekcijas plāni palīdz laikus konstatēt problēmas un novērst dārgu pēcdarbību.

Saskaņojot savus rasējumus, inspekcijas plānu un pabeigšanas gaidas ar jūsu formas iekārtas piegādātāju ir atslēga, lai samazinātu strīdus un pārstrādi. Izprotot, kā izturība un virsmas apdare tiek ietekmēta katrā posmā — no formas dizaina līdz preses darbībai un pēdējai inspekcijai — jūs nodrošināsiet programmai gludāku palaišanu un prognozējamākus rezultātus.

Vēlaties uzzināt, kā ilgtermiņā saglabāt augstos standartus? Tālāk mēs aplūkosim uzturēšanas un atjaunošanas stratēģijas, lai pagarinātu formas kalpošanas laiku un saglabātu izvades kvalitāti.

Formas kalpošanas laika uzturēšanas un atjaunošanas rokasgrāmata

Inspekcijas intervāli un nodiluma indikatori

Ieguldot līdzekļus lietā, aluķīna matrica kā jūs nodrošināt, ka ekstrūzijas kvalitāte ir vienmērīga – no sērijas pie sērijas? Atbilde ir proaktīva apkopes rutīna, kas sākas ar regulārām pārbaudēm. Bet kad jāpārbauda matrica un pēc kādiem pazīmēm var saprast, ka tai nepieciešama palīdzība?

• Pēc pirmā izstrādājuma sērijas: Atrast straumes problēmas, gultņu nodilumu vai izlīdzināšanas problēmas pirms ražošanas palielināšanas.
• Sākotnējā ražošanas fāzē: Pārbaudīt virsmas defektus, mikro plaisas vai neparastus nodiluma rakstus, kamēr matrica nostājas.
• Periodiskas pārbaudes (pēc apjoma vai stundām): Iestatīt grafiku, pamatojoties uz iznākumu – matricām ar augstu apjomu var būt nepieciešamas nedēļas pārbaudes, bet zemāka apjoma darbiem – reizi mēnesī.

Katras pārbaudes laikā pievērsiet uzmanību šādām izplatītām nodiluma pazīmēm:

• Gultņu nodilums: Gultņu laukuma erozija vai noapaļošanās var izraisīt precizitātes zudumu profila veidošanā.
• Mikroplaisas: Sīkas plaisas, īpaši apgabalos ar lielu slodzi, norāda uz nogurumu un iespējamu izgāšanos.
• Iepickošana/lodēšana: Alumīnijs, kas pielīp pie matricas virsmas, bieži izraisīts ar sliktu eļļošanu vai sarežģītiem sakausējumiem.
• Erozija metināšanas kamerās: Īpaši dobo matricu gadījumā, erozija šeit var vājināt metināšanas šuvju stiprumu un ietekmēt profila izturību.
• Virsma defekti: Zīmes, ielieci vai uzkrājums matricas virsmā var tieši pārveidoties par profila nepilnībām.

Atjaunošanas iespējas: Metināšana, pārstrāde, pārklāšana

Ne katrs problēma nozīmē, ka ir pienācis laiks iegādāties jaunu matricu. Daudzas problēmas var atrisināt, veicot atjaunošanu, pagarinot jūsu ekstrudera matrica un ietaupot uzstādīšanas izmaksas. Šeit ir kopējo remonta iespēju pārskats, to priekšrocības un trūkumi:

• Vākšana: Aizpilda plaisas vai atjauno nodilušās zonas.
  Priekšrocības: Atjauno ģeometriju, izdevīgi, ja ir lokalizēti bojājumi.
  Kaitējošas puses: Var rasties paliekas spriegums; nepieciešams kvalificēts remonts, lai izvairītos no jauniem vājiem punktiem.
• Pārslīpēšana/Polierēšana: Noņem virsmas nodilumu, atjauno balstvirsmu.
  Priekšrocības: Uzlabo virsmas kvalitāti un profila precizitāti.
  Kaitējošas puses: Samazina balsta garumu, kas var ietekmēt plūsmas līdzsvaru; var būt nepieciešama atkārtota nitrēšana vai pārklāšana.
• Pārklāšana/Virsmas apstrāde: Uzklāj jaunu aizsargkārtu (piemēram, nitrēšana).
  Priekšrocības: Palielina nodilumizturību, samazina līmēšanos.
  Kaitējošas puses: Jāpieliek atkārtoti pēc katra pāršļīfēšanas; neizlabo dziļus bojājumus.

Katra remonta darbība jāreģistrē veidņu nodaļas ierakstos – dokumentējot veiktos darbus, laiku un iemeslu. Šāda dokumentācija palīdz identificēt atkārtotus problēmjautājumus un virza nākamās apkopes ciklus.

Kad veidni jāizstāda un jāpasūta atkal

Dažkārt labākais risinājums ir veidnes izstādināšana un jaunas iegāde. Bet kā zināt, kad sasniegts šis punkts? Izmantojiet šādu vienkāršu lēmumu plūsmu:

1. Pārbaudiet veidni attiecībā uz nodilumu, plaisām vai deformāciju.
2. Ja bojājumi ir niecīgi un lokalizēti, apsveriet remontu (metināšana, pāršļīfēšana vai pārklāšana).
3. Ja remonti ir bijuši bieži vai atbalsta garums tagad ir zem minimālā specifikācijas līmeņa, novērtējiet profila kvalitāti pēc atjaunošanas.
4. Ja profila tolerances vai virsmas apdare vairs nevar tikt uzturētas – pat pēc vairākiem remontiem – ir pienācis laiks veidni izstādīt.
5. Pasūtiet jaunu matricu un izmantojiet savus apkopes ierakstus, lai informētu par dizaina pielāgojumiem vai materiālu uzlabojumiem.

• Biežākie nodiluma modeļi un iespējamās pamatcēloņi:
  • Malu noapaļošana: Pārāk liels spiediens vai nepietiekama eļļošana.
  • Plaisas: Termiskās noguruma vai matricas pakārtas nesakritība.
  • Uztverešana/līmēšana: Sakausējuma izvēle vai virsmas apstrādes problēmas.
  • Metināšanas kamerā erozija: Augsta ātruma plūsma vai abrazīvas iekļaujas.
• Remonta iespējas uzreiz redzamas:
  • Metināšana: Vislabāk piemērota plaisām vai nodilušām vietām.
  • Pāršļifēšana/pulēšana: Virsmas apdari un niecīga nodiluma atjaunošanai.
  • Pārklāšana/nitrēšana: Nodilumizturības atjaunošanai pēc pāršļifēšanas.
  • Aizvietošana: Kad remonts vairs nevar atjaunot funkciju vai kvalitāti.

Fiksējot plūsmas regulēšanu un matricu remontus, nākamās pārbūves tiek saīsinātas un jūsu komanda var efektīvāk risināt atkārtoti rodzošās problēmas.

Iedomājieties, ka jūsu komandai ir skaidrs apkopes plāns un labi organizēts remontu žurnāls. Jūs pamanīsiet mazāk neplānotu pārtraukumu, labāku profila vienmērīgumu un gludāku sadarbību ar matricu nozares partneriem. Šāds strukturēts pieeja ir ne tikai par to, lai uzturētu esošās matricas darbībā – tā ir par plānotu pārtraukumu, rezerves daļu budžetēšanu un kvalitātes uzturēšanu katrā ražošanas kārtā. Skatoties nākotnē, šo apkopes stratēģiju izpratne jums palīdzēs veidot gudrākus iepirkšanās un izmaksu plānošanas lēmumus, par kuriem tiks runāts nākamajā sadaļā.

Izdevumu veidošanas faktori, iepirkšanas stratēģija un partneru izvēle alumīnija ekstrūzijas matricām

Kas nosaka matricas cenu un termiņus?

Vai jūs esat brīnījušies, kāpēc divi piegādātāji var piedāvāt ļoti atšķirīgas cenas vai termiņus vienam un tam pašam ekstrūzijas profilam? Atbilde slēpjas tajā, kā katrs aluminija ekstrūzijas fabrika pieejas galvenajiem izmaksu veidošanas faktoriem. Apskatīsim, kas patiesībā ietekmē jūsu izmaksas un piegādes laiku, veicot pasūtījumus alumīnija ekstrūzijas matricas :

• Profila sarežģītība: Vienkāršas formas (piemēram, plakanas stieņi) ir lētākas, bet sarežģītas dizaina formas ar vairākiem dobumiem, plānām sienām vai ciešām tolerancēm prasa sarežģītāku apstrādi un rūpīgāku inspekciju.
• Pilns vs. dobs vs. pusdobais: Dobiem un daudzkomponentu veidgabaliem nepieciešami mandreļi, tilti un rūpīga plūsmas līdzsvarošana – tas nozīmē vairāk komponentu un augstāku precizitāti, kas paaugstina gan izmaksas, gan piegādes laiku.
• Balstgabala regulēšana: Katra balstgabala garuma korekcija (plūsmas līdzsvarošanai) pievieno dizaina, simulācijas un pārbaudes laiku.
• Veidņu tērauds un pārklājumi: Pāreja no standarta H13 uz augstākas kvalitātes tēraudiem vai nitridēšanas/PVD pārklājumu pievienošana var palielināt pamatizmaksas par 15–30 %, taču var pagarināt veidņu kalpošanas laiku.
• Ar EDM intensīvi izmantojami elementi: Dziļas rievas, asas stūri vai daudzlīmeņu virsmas prasa plašu EDM (elektroerozijas apstrādi), kas ir lēnāka un dārgāka nekā pamata CNC frēzēšana.
• Validācijas un apstiprināšanas cikli: Katra izmaiņa vai kavēšanās rasējumu apstiprināšanā var pagarināt termiņus, īpaši automobiļu rūpniecības vai regulētās jomās.

Instrumentu izgatavošanas laiks pielāgotām matricām parasti svārstās no 7 līdz 20 dienām, atkarībā no sarežģītības un alumīnija ekstrūzijas fabrikas jaudas. Sarežģītiem vai lielapjoma projektu var būt nepieciešamas daudzkameru matricas, kuru iegāde sākumā izmaksā vairāk, taču samazina vienības cenu lieliem sērijām.

Ražošanas partnera izvēle matricām un detaļām

Pareiza partnera izvēle nav atkarīga tikai no cenas. Iedomājieties, ka jūs sākat jaunu automobiļu programmu: jums ir nepieciešams piegādātājs, kurš spēj nodrošināt matricu dizainu, ražošanu un tālāko operāciju – visu to laikā nodrošinot stingras kvalitātes prasības. Tā ir veids, kā salīdzināt vadošos matricu ražotājus un ekstrūzijas partnerus:

Automobiļu un augstas sarežģītības programmu gadījumā integrētie partneri, piemēram, Shaoyi, piedāvā priekšrocības, jo viņi ir atbildīgi par matricas un gatavo detaļu kvalitāti no vienas vietas. To inženierzinātnes atbalsts var palīdzēt optimizēt DFM, samazināt dārgu matricu pārstrādes risku un paātrināt visu attīstības ciklu. Eksperimentāliem vai ļoti eksotiskiem variantiem var būt labāk piemērota matricu veidotne , īpaši ja nepieciešama ātra iterācija vai unikāla matricu veidi .

Sarežģītības, pārklājumu un ražošanas apjoma līdzsvarošana

Domājat, kā izveidot RFQ vai pamatot matricas ieguldījumu? Šeit ir praktisks pārbaudes saraksts ar izmaksu ietekmes jomām, ko apspriest ar piegādātāju:

• Profilu ģeometrija (dobumu skaits, sienas biezums, CCD)
• Matricas veids (ciets, daļēji dobs, dobs, daudzkamerīgs)
• Nesošās malas dizains un plūsmas simulācijas prasības
• Matricu tērauda izvēle un jebkādi pārklājumi (nitrēšana, PVD u.c.)
• EDM vs. CNC apstrādes laiks kritiskām iezīmēm
• Paredzētais matricas kalpošanas laiks salīdzinājumā ar ražošanas apjomu (amortizācijas loģika)
• Partijas pasūtījumi vairākiem matricām (iespējamās atlaides)
• Apkopes un atjaunošanas atbalsts

Amortizējot matricas izmaksas pār projektojamo ražošanas apjomu, ir ļoti svarīgi — kas sākumā šķiet dārgi, lielos ražošanas apjosmos var kļūt par niecīgu summu uz vienu detaļu. Piemēram, matrica ar izmaksām 2000 USD un kalpošanas laiku 40 000 kg rezultātā dod tikai 0,05 USD par kg. Runājot ar sadarbības partneri par šādu loģiku, var izvairīties no pārsteigumiem un nodrošināt, ka jūsu ieguldījums matricu ražošanā atbilst patiesajām izmaksu mērķvērtībām.

Integrētie piegādātāji var palīdzēt jums optimizēt gan matricas, gan detaļas izmaksas, apvienojot DFM ekspertīzi, automobiļu nozares validāciju un racionalizētu piegādes ķēdes pārvaldību — īpaši vērtīgi strauji attīstošām nozarēm.

Gatavojot nākamo pieprasījumu cenu noteikšanai (RFQ), izmantojiet šīs izmaksu veidošanas kategorijas, lai vadītu sarunas, un izlemiet, vai vienotā piegādātāja vai specializēta veidņu veikals ir vislabākais risinājums jūsu vajadzībām. Tālāk mēs apkopotim darbības soļus jūsu specifikācijām un RFQ, lai jūs varētu pāriet no plānošanas uz ražošanu ar pārliecību.

Nākamie soļi specifikācijām un RFQ

Ko iekļaut veidņu un profila pieprasījumā cenu noteikšanai (RFQ)

Kad esat gatavi pāriet no dizaina uz ražošanu, kā nodrošināt, ka jūsu piegādātājs pilnībā saprot jūsu vajadzības? Atbilde slēpjas labi sagatavotā RFQ (Request for Quote) pieprasījumā, kas ietver visas kritiskās detaļas. Saskaņā ar nozares labākajiem standartiem, pabeigts RFQ ne tikai paātrina cenu noteikšanas procesu, bet arī nodrošina gludāku projektu sākumu un mazāk tehnisku problēmu turpmāk.

• Profila mērķis un klase: Aprakstiet gala lietojumu, vai tas ir strukturāls, arhitektonisks vai siltumizolācijas profils. Vai tā ir cietā, pusapaļota vai doba profila forma?
• Paredzētais pārklājums: Norādiet, vai nepieciešams anodēšana, pulvera pārklājums, sukušana vai kā izstrādājumi pēc ekstrūzijas.
• Sakausējuma veids un apstrādes režīms: Norādiet sakausējumu (piemēram, 6061, 6063 vai 7000 sērija) un nepieciešamo apstrādes režīmu veiktspējai.
• Plānotie apjomi: Norādiet jūsu paredzēto gada patēriņu un partijas lielumus.
• Tolerances prioritātes: Iesvītrojiet kritiskos izmērus, zonas, kur nepieciešama stingra kontrole, un tās, kur pieļaujamas standarta tolerances.
• Pieļaujamās veidlapu pārklājumu iespējas: Miniet, ja jums nepieciešams nitrēšana, PVD vai citi virsmas apstrādes veidi, lai pagarinātu veidņu kalpošanas laiku.
• Paredzētais apkopes process: Jautājiet par atjaunošanas iespējām un parastu veidņu kalpošanas laiku jūsu profila klasēm.
• Pārbaužu plāna piezīmes: Pieprasiet paraugu vērtējumu, pirmā izstrādājuma ziņojumus un galvenos pārbaudes punktus ražošanai.

Atsaucoties uz alumīnija profiliem izstrādāto projektēšanas norādījumu, kad sagatavojat pirkšanas pieprasījumu, tas nodrošina, ka tiek ņemti vērā izplatīti tehnoloģiskuma ierobežojumi, piemēram, minimālais sienas biezums vai veidnes forma, un palīdz izvairīties no dārgām pārprojektēšanas darbībām vēlāk [AEC projektēšanas norādījumi] .

Projektēšanas, kvalitātes kontroles un ražošanas sinhronizēšana

Šķiet sarežģīti? Tā nemaz nevajadzētu būt. Agrīna un skaidra komunikācija starp dizaina, kvalitātes un ražošanas komandām ir jūsu labākā aizsardzība pret nepareizu interpretāciju un problēmām vēlākā posmā. Dalieties ar CAD failiem, toleranču tabulām un virsmas apdari sagaidījumiem jau pašā sākumā. Ja iespējams, organizējiet projektēšanu ražošanai (DFM) pārskatu ar piegādātāju, lai apspriestu jebkuras detaļas, kas varētu apgrūtināt veidņu sienu, balstīšanās garumu vai kopējo izstrādājuma izgatavošanas iespējas. Šāds sadarbības pieeja – kā aprakstīts lielākajā daļā alumīnija ekstrūzijas dizaina norādījumos – var samazināt RFQ iterāciju skaitu un paātrināt ceļu līdz pirmā apstiprinātā izstrādājuma iegūšanai.

Pirms pilnas ražošanas sākšanas, pieprasiet paraugu profili vai pirmo partiju, lai pārbaudītu izkropļojumus, virsmas apdari un izmēru precizitāti. Šo paraugu izskatīšana kopā ar jūsu komandu nodrošina, ka ekstrūzijas veidņu un gala izstrādājuma izpilde atbilst gan funkcionalitātes, gan vizuālajām prasībām. Neaizmirstiet dokumentēt visus vienotos pielāgojumus veidnē vai procesā, lai tos varētu izmantot nākotnē.

Ieteicamie resursi un partneru piesaiste

Meklējat pārbaudītu partneri, kurš var jūs atbalstīt no veidņu projektēšanas līdz gataviem komponentiem? Automobiļu un augstas sarežģītības programmu gadījumā apsveriet iespēju sazināties ar Shaoyi Metal Parts Supplier . To integrētā pieeja aptver ekspertu veidņu inženieriju, DFM analīzi un visaptverošas tālākas ražošanas operācijas – palīdzot jums visās projektēšanas fāzēs jau no sākuma pielāgot labākajām praksēm. Citām lietošanas jomām izpētiet pārbaudītus piegādātājus, kuri ievēro atzītas alumīnija ekstrūzijas projektēšanas norādījumus un piedāvā pārredzamu cenu noteikšanu, stingru kvalitātes kontroli un reaģējošu pēcpārdošanas atbalstu.

"Sīka pieprasījuma izstrāde un agrīna DFM saskaņošana ievērojami samazina projektu risku, minimizē dārgas korekcijas un nodrošina pamatu veiksmīgai ekstrūzijas programmai."

• Sakopojiet visus tehniskos rasējumus un specifikācijas, tostarp sienas biezumu, tolerances un veidnes formu.
• Konsultējieties ar alumīnija ekstrūzijas projektēšanas norādījumiem, lai apstiprinātu ražošanas iespējamību.
• Skaidri definējiet kvalitātes un pabeigšanas prasības savā pieprasījumā.
• Iesaistiet piegādātāju agrīnā stadijā, lai saņemtu atsauksmes par DFM un paraugu novērtējumu.
• Dokumentējiet visas vienojās izmaiņas un inspekcijas pārbaudes punktus nākamajām partijām.

Gatavs veikt nākamo soli? Sāciet ar jūsu PFI projekta pārbaudi, izmantojot iepriekš minēto pārbaudes sarakstu, un atgriezieties pie šīs rokasgrāmatas iepriekšējiem sadaļām, lai iegūtu plašāku informāciju par materiāliem, matricu ražošanu un apkopes stratēģijām. Rūpīga, labi strukturēta pieeja, kas balstīta uz nozares norādījumiem, nodrošina jums uzticamus un izmaksu ziņā efektīvus alumīnija ekstrūzijas rezultātus, pat neatkarīgi no jūsu prasību sarežģītības.

Bieži uzdotie jautājumi par alumīnija ekstrūzijas matricām

1. Kas ir alumīnija ekstrūzijas matrica un kā tā darbojas?

Alumīnija ekstrūzijas matrica ir precīzās tērauda rīks ar veidotu atveri, kas no sasilušas alumīnija sakausējuma masas izveido konkrētu šķērsgriezuma formu, to izspiežot ar lielu spiedienu. Matricas dizains nosaka ekstrudētās detaļas galējo formu, virsmas kvalitāti un izmēru precizitāti, tādējādi tā ir kritiski svarīga sastāvdaļa alumīnija ekstrūzijas procesā.

2. Kādi ir galvenie alumīnija ekstrūzijas matricu veidi?

Ir trīs galvenie alumīnija ekstrūzijas matricu veidi: cietās matricas profiliem bez iekšējiem dobumiem, pustukšās matricas formām ar gandrīz aizvērtām spraugām un tukšās (ar iekšējo kodolu) matricas pilnībā noslēgtiem profiliem, piemēram, caurulēm. Katrs veids atbalsta dažādas ģeometrijas un sarežģītības līmeņus, ietekmējot izmaksas, uzturēšanu un ražošanas efektivitāti.

3. Kā matricas materiāls un pārklājumi ietekmē matricas kalpošanas laiku un veiktspēju?

Materiāls, piemēram, H13 rīksta tērauds, nodrošina nepieciešamo izturību un termisko izturību atkārtotām ekstrūzijas cikliem. Virsmas apstrāde, piemēram, nitrēšana vai PVD pārklājumi, palielina nodilumizturību un samazina līmēšanos, pagarinot veidņu kalpošanas laiku un uzlabojot profila kvalitāti. Pareiza izvēle, balstoties uz sakausējuma savietojamību un ražošanas apjomu, ir svarīga ilgmūžībai un stabilām rezultātiem.

4. Kādi faktori ietekmē alumīnija ekstrūzijas veidņu izmaksas un piegādes laiku?

Profila sarežģītība, veidnes tips (ciets, pusīss, tukšs), nepieciešamās pieļaujamās novirzes, veidņu tērauda un pārklājumu izvēle, kā arī ražošanas process (CNC frēzēšana, EDM) visi ietekmē izmaksas un piegādes laiku. Sadarbojoties ar integrētu piegādātāju, piemēram, Shaoyi, tiek vienkāršota veidņu konstrukcija, ražošana un validācija, palīdzot samazināt kavēšanos un optimizēt izmaksas automobiļu un lielapjoma projektos.

5. Kas jāiekļauj pieprasījumā (RFQ) par alumīnija ekstrūzijas veidnēm?

Pilnīgs pieprasījuma dokumentam jānorāda profila paredzētā lietošana un klase, pabeigšanas prasības, sakausējums un tvertne, prognozētie apjomi, galvenie pielaidi, iecienītākie veidņu pārklājumi, paredzētais apkopes veids un inspekcijas kritēriji. Agrīna DFM sadarbība ar jūsu piegādātāju, piemēram, Shaoyi, nodrošina ražojamību un saskaņo veidņu dizainu ar jūsu projekta vajadzībām.
