1. solis: Definēt prasības un ierobežojumus alumīnija ekstrūzijas dizainam

Sāciet ar funkciju, slodzēm un montāžas vajadzībām

Ja sākat jaunu projektu, ir viegli iepriecināties par formām un funkcijām – bet vai esat ņēmuši vērā reālās prasības, kuras jūsu alumīnija ekstrūzijai jāizpilda? Pirms profila zīmēšanas apstājieties un jautājiet: ko šai detaļai vajadzētu darīt? Kā tā tiks izmantota, montēta un pakļauta stresam vai videi? Iedomājieties, ka projektējat vieglu automobiļu kronšteinu pret masīvu arhitektūras rāmi. Katram ir atšķirīgas prioritātes, un jūsu alumīnija ekstrūzijas dizaina norādījumiem jāatspoguļo šīs atšķirības.

Pārtulkot vajadzības par alumīnija ekstrūzijas dizaina norādījumiem

• Iekļaut visus kritiskos nosacījumus: Uzskaitīt slodzes (statiskās un dinamiskās), nepieciešamo stingrību, siltuma ceļus, korozijas iedarbību un to, kā detaļa montāžā savienosies ar citām detaļām.
• Atšķirt funkcionālās no kosmētiskajām zonām: Identificēt, kuras virsmas ir būtiskas veiktspējai, bet kuras ir tikai redzamas. Tas palīdz vēlāk noteikt prioritātes izmēru tolerancēm un pabeigšanai.
• Izvēlēties pareizo profila tipu: Izlemiet jau sākumā, vai jums vajadzīgs cietās, pusapaļas vai dobas profila izstrādājums. Piemēram, dobas profila izstrādājumi ir piemēroti detaļām, kurām nepieciešamas iekšējas kanāli vai svara samazināšana, taču to veidošanai var būt lielākas izmaksas.
• Atsaukties uz attiecīgajiem standartiem: Plānojiet citēt standartus, piemēram ASTM B221 par izstrādātajiem produktiem un Alumīnija asociācijas pieļaujamām novirzēm jūsu rasējumos. Tas nodrošina skaidras prasības piegādātājiem un inspektoriem.
• Dokumentējiet pamatprasības: Sagatavojiet vienas lapas prasību aprakstu. Tajā iekļaujiet:
  • Paredzēto lietošanas vidi un sagaidāmo kalpošanas laiku
  • Ārējos izmērus un telpas ierobežojumus
  • Fiksēšanas un savienošanas stratēģiju
  • Virsmas apdari un izskata mērķus
  • Apmēram gada un kopējā ražošanas apjoma
• Kartēšanas procesa ietekme: Ņemiet vērā, kā jūsu izvēle attiecībā uz pabeigšanu, izturību un sekundārām operācijām (piemēram, apstrādi ar mašīnām vai anodēšanu) var ietekmēt veidņu veidu, ekstrūzijas izmaksas un piegādes laiku.

Plānošanas dokumentācija un sadarbība ar piegādātājiem agrīnā stadijā

Skaņas sarežģīti? Tāpēc labākā alumīnija ekstrūzijas dizaina vadlīnija vienmēr sākas ar pārbaudes sarakstu. Šeit ir paraugs, ko varat izmantot vai pielāgot savam projektam:

• Zīmējums vai izdruka par paredzēto profilu
• Kopsavilkums par galīgo lietojumu un veiktspējas prasībām
• Sakausējuma un žāvēšanas preferencēm (ja zināms)
• Kvalitātes un izturības specifikācijas
• Nepieciešamie griešanas garumi un iepirkšanās daudzumi
• Uzstādīšanas piestiprinājums un virsmas apdare
• Papildu operācijas un iepakojuma vajadzības
• Mērķdatumi paraugiem, prototipiem un ražošanai

Skaidri definējot šos elementus, jūs pamanīsiet mazāk pārsteigumu ceļā un gludāku pārnesi uz jūsu piegādātāju. Lai sarežģītiem vai automobiļu klases projektu, apsveriet iespēju sākt sadarboties ar ekspertu agrīnā stadijā. Piemēram, Shaoyi Metal Parts Supplier nodrošina dizaina ražošanas atbalstu (DFM), kas var palīdzēt jums precizēt prasības, izvairīties no dārgām kļūdām un paātrināt ceļu uz ražošanu.

Dizaina mērķa paziņojums: "Mūsu mērķis ir izveidot vieglu, izmaksu ziņā efektīvu ekstrūziju, kas atbilst visām strukturālajām, montāžas un apdares prasībām paredzētajā vidē, izmantojot atzītus nozares standartus un skaidru dokumentāciju, lai nodrošinātu ražošanas un kvalitātes nodrošināšanu."

Galvenie ierobežojumi un pieņemšanas kritēriju pārbaudes saraksts

• Profils ietilpst apvilktā apļa diametrā (CCD), kas ir piemērots pieejamajām ekstrūzijas presēm – vēlams zem 8 collām, lai būtu izmaksu efektivitāte.
• Svars uz pēdu atbilst preses un apstrādes iespējām—mērķis ir svars zem 3 mārciņām uz pēdu ekonomiskākām partijām.
• Līdzsvarota un vienmērīga sienas biezuma izvēle, lai novērstu deformāciju un atvieglotu ekstrūziju.
• Atbilstība regulējumiem saskaņā ar ASTM B221 un Aluminium Association pieļaujamajām novirzēm.
• Skaidra kritiski svarīgo funkciju virsmu, kosmētisko zonu un nepieciešamo pabeigšanas identifikācija.
• Piegādātāja sadarbības plāns, lai iegūtu DFM atsauksmes un validācijas prototipus jau agrīnā stadijā.

Ievērojot šos alumīnija ekstrūzijas dizaina norādījumus no paša sākuma, tiek izveidota pamatsaite izturīgam, ražotspējīgam un izmaksu ziņā efektīvam risinājumam—nodrošinot gludāku sadarbību un īsāku laiku līdz tirgū iziešanai.

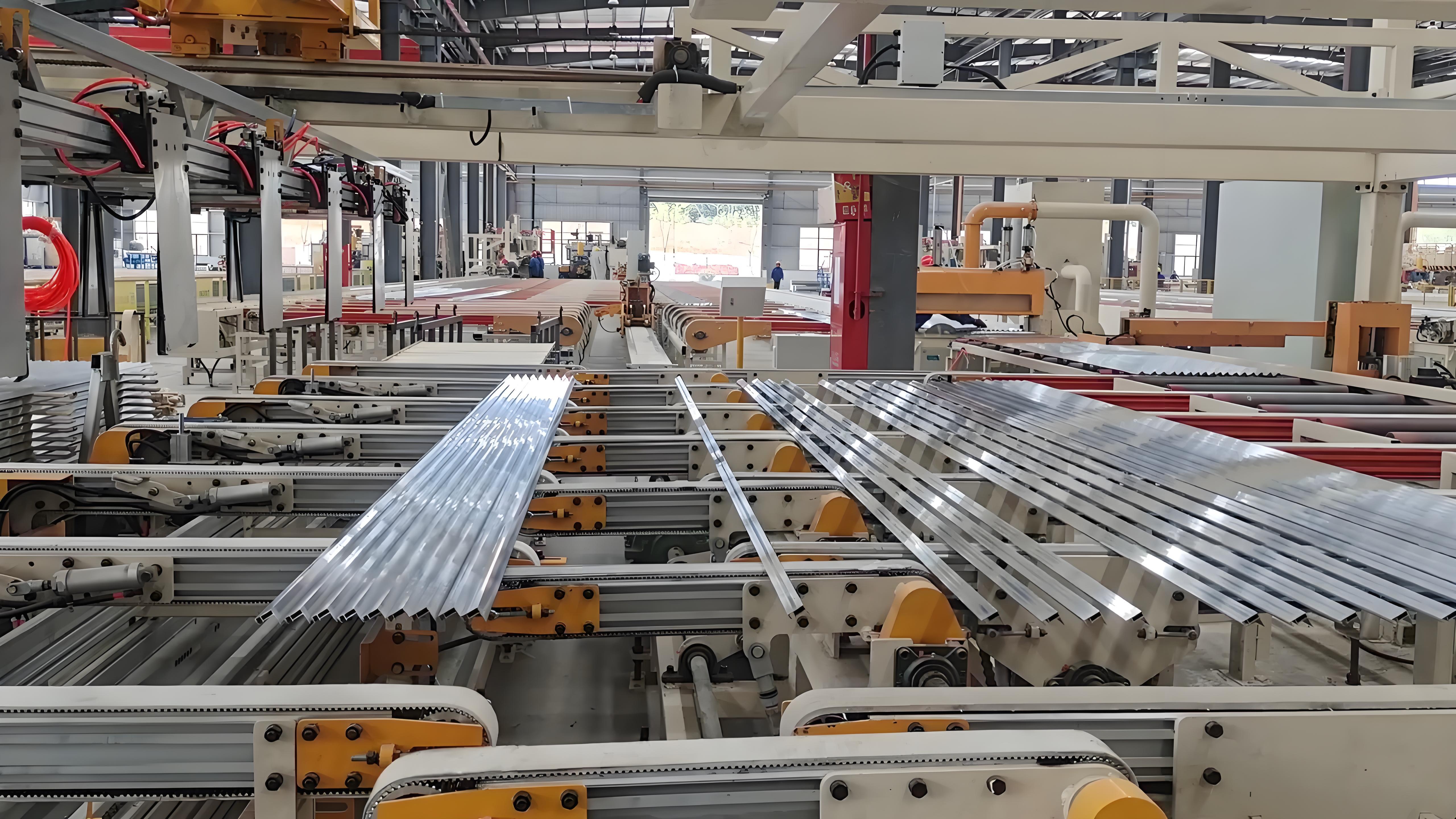

2. solis: Izvēlieties sakausējumu un apstrādes veidu, izmantojot lēmumu matricu

Izvēlieties sakausējumu un apstrādes veidu pēc ekstrūzijas iespējām un pabeigšanas

Kad skatāties uz tukšu projekta uzdevumu, ir vilinoši uzreiz pāriet pie formām un īpašībām. Taču vai esat padomājuši par to, kā sakausējuma un termoapstrādes izvēle noteiks visu turpmāko? Iedomājieties viegla rāmja projektēšanu transportlīdzekļiem salīdzinājumā ar dekoratīvu apdari arhitektūrai. Katra lietošanas joma prasa dažādas īpašības – stiprumu, virsmas apdari, korozijizturību un vieglumu izgatavošanā. Pareiza sakausējuma izvēle jau pašā sākumā ir viens no svarīgākajiem soļiem jebkurā alumīnija ekstrūzijas dizaina vadlīnijā.

Sakausējumu kompromisa parametru karte sienas biezumam un īpašībām

Izskatīsim visizplatītākās alumīnija ekstrūzijas veidus un to tipiskās konsistences. 6xxx sērija (piemēram, 6060, 6061, 6063, 6082) ir galvenā strukturālā alumīnija ekstrūzijas sērija, nodrošinot līdzsvaru starp stiprumu, ekstrudējamību un korozijizturību. Katram sakausējuma un konsistences kombinācijai ir unikālas īpašības, kas ietekmē ne tikai ekstrūzijas procesu, bet arī apstrādi, liekšanu un pabeigšanu vēlāk.

Ievērojiet, kā izvēlētā sakausējuma un apstrādes veids ietekmēs sienas biezumu, sasniegto rādiusu un profila sarežģītību. Piemēram, 6063 tiek izvēlēts sarežģītiem alumīnija izstrādājumiem ar plānām sienām un skaidriem stūriem, savukārt 6061 ir labāks konstrukcijas alumīnija profiliem, kad prioritāte ir stiprība ( avots ).

Atsaucieties uz oficiāliem standartiem, nevis reklāmas apgalvojumiem

Kā jūs nodrošināt, ka jūsu izvēle atbilst gan veiktspējas, gan ražošanas prasībām? Vienu un par visu zīmējumos un specifikācijās vienmēr miniet atzītās standartizācijas standartus. ASTM B221 standarts attiecas uz izgatavotām stieņiem, stieņiem, vadiem, profiliem un caurulēm, nodrošinot kopēju valodu sakausējumu un apstrādes apzīmēšanai. Arī Alumīnija asociācija publicē visaptverošus īpašību un pielaidi datus, palīdzot izvairīties no minēšanas un nodrošinot, lai jūsu ekstrūzijas atbilstu nozares standartiem.

• Izvairieties no sakausējumu maisīšanas vienā montāžā – pēc anodēšanas vai pārklājuma virsmas apdare un krāsa var atšķirties.
• Nenoteiciet stingrākas izmēru tolerances nekā nepieciešams funkcionalitātei; tas var ierobežot sakausējumu un apstrādes opcijas un palielināt izmaksas.
• Būt uzmanīgiem ar augstas izturības sakausējumiem – tiem var būt nepieciešamas biezākas sienas un lielāki rādiusi, ierobežojot profila detaļas.

Izvēlieties pirmo sakausējumu ar pabeigtu apdari, kad dominē izskats. Ja jūsu detaļas izskats ir kritiski svarīgs, dodiet priekšroku sakausējumiem, kas pazīstami ar pārāku anodēšanas un virsmas kvalitāti, pat ja tas nozīmē kompromisu izturībā.

Kopsavāc, pareizā sakausējuma un apstrādes režīma izvēle ir līdzsvara starp jūsu pielietojuma vajadzībām un ražošanas realitāti. Izvēlētais sakausējums iedarbosies ar matricas veidu un profila sarežģītību – sarežģītākas formas var prasīt mīkstākus, vieglāk izstrādājamus sakausējumus, savukārt izturīgām detaļām var būt nepieciešams augstākas izturības materiāls un vienkāršāki profili. Dokumentējiet izvēles pamatojumu projektā, un jūs nodrošināsiet visai komandai panākumus, pārejot uz profila veidošanu.

3. solis: Stabilu alumīnija ekstrūzijas pamati

Projektējiet vienmērīgas sienas un līdzsvarīgu plūsmu

Kad jūs iztēlojaties alumīnija ekstrūzijas profilu, kas nāk prātā? Varbūt jūs iedomājaties gludu T-profilu, dobu cauruli vai sarežģītu skavu. Bet vai jūs kad domājāt par to, kāpēc dažas alumīnija formas ir viegli izgatavojamas un montējamas, bet citas rada problēmas ražotnē? Atbilde bieži slēpjas pamatos: sienas biezumā, simetrijā un metāla plūsmas vienmērīgumā matricā.

Vienmērīga sienas biezuma nozīme ir katra stabila alumīnija profila ekstrūzijā. Kad sienas ir vienmērīgas, metāls plūst vienmērīgi, samazinot deformāciju un dieļu bojājumu vai virsmas defektu risku. Iedomājieties dārza šļūteni: ja viena sekcija ir daudz plānāka, ūdens plūst neregulāri – izraisot pietūkumus vai vājus punktus. Tā pati loģika attiecas uz ekstrūzijas formām. Mēģiniet izvairīties no pēkšņām izmaiņām no biezas uz plānu, un, ja nepieciešamas pārejas, izmantojiet pakāpeniskus konusveida pārejas, nevis asus soļus.

Izmantojiet rādiusus, apļveida pārejas un pāreju zonu, lai samazinātu spriegumu

Asas un naža malas ir vilinošas CAD programmā, taču tās reālā izstrādājuma ekstrūzijā rada problēmas. Iekšējām asām malām jābūt vismaz 0,015 collu rādiusam, bet ārējām asām malām vismaz 0,020 collu. Kāpēc? Lielāks rādiuss samazina sprieguma koncentrāciju matricā, uzlabo metāla plūsmu un nodrošina labāku virsmas kvalitāti — īpaši, ja ir plānota anodēšana. Noapaļotās pārejas arī palīdz novērst plaisas vai deformācijas dzesēšanas un apstrādes laikā.

Apskatīsim divas vienkāršotas profila skices, lai vizualizētu šos punktus:

// Vienmērīga siena, noapaļotas asas |‾‾‾‾‾‾‾‾‾| | | | | |_________| // Neviendabīga siena, asas malas (problēmas veidošanās iespējama) |_______| | | | | |____|

Pirmā skice parāda profilu ar vienmērīgām sienām un noapaļotām asām — ideāli piemērots procesa stabilitātei. Otrajā redzamas pēkšņas sienas izmaiņas un asas malas, kas var izraisīt matricas nodilumu un nestandarta kvalitāti.

Iekļaut montāžas palīglīdzekļus un datuma stratēģiju

Vai jebkad esat salikuši rāmi un vēlējušies, kaut būtu vienkāršs veids, kā savietot detaļas vai piestiprināt stiprinājumus? Gudrās alumīnija ekstrūzijas projektēšanas norādījumi iesaka iekļaut funkcijas, piemēram, mērīšanas laukus, balstīšanas plaknes vai T-grodiņus, bet tikai tajos gadījumos, kad tās patiešām vienkāršo montāžu vai inspekciju. Profila pārmērīga sarežģīšana pievieno izmaksas un palielina iespēju, ka metālā paliks iekļuvusi cita viela vai sliktāk izplūdīs metāls. Tā vietā, lai nodrošinātu izturību, masu koncentrējiet tuvāk neitrālajai asij un funkcijas spoguļojiet pa visu profilu, lai izlīdzinātu plūsmu. Plānojot standarta izmēru stieņus un griešanas garumus, var samazināt atlikumus un samazināt izmaksas ( avots ).

1. Vienmērīgs sienas biezums visā profilā
2. Simetriskas vai spoguļotas funkcijas līdzsvarota metāla plūsmai
3. Pietiekami lieli līkumi un pārejas visās pārejas vietās
4. Izvairīšanās no asmeņiem un pēkšņām sienas izmaiņām
5. Mērīšanas laukumu vai balstīšanas plakņu iekļaušana montāžai un inspekcijai
6. Neuzkrāt vielas vai noslēgtas kabatas, kas traucē ekstrūziju
7. Plānojums paredz standarta griešanas garumus, lai minimizētu atkritumus

Funkcionāli svarīgu īpašību prioritāte pār kosmētiskām. Ieguldiet visprecīzākās tolerances un sarežģītākās funkcijas tikai tajās vietās, kur tās ir būtiskas veiktspējai vai montāžai. Mazaizliegtās zonas ļauj būt vairāk pieļāvīgām, lai vienkāršotu ražošanu un samazinātu izmaksas.

• Biežas kļūdas ar alumīnija ekstrūzijas formām:
• Specificēt asus iekšējus vai ārējus stūrus
• Kombinēt biezas un plānas sienas bez pakāpeniskām pārejām
• Pārāk sarežģīt profili ar nevajadzīgām ribām vai kabatām
• Neplānot standarta griešanas garumus vai komerciāli pieejamo profila izmēru izmantošanu
• Ignorēt nepieciešamību pēc montāžas vai inspekcijas datumiem

Koncentrējoties uz šīm formu pamatlietām, jūs pamanīsiet, ka jūsu ekstrudētie profili ne tikai ir vieglāk ražojami, bet arī uzticamāki montāžā un ekspluatācijā. Gatavs pievienot iekšējas funkcijas vai papildu sarežģītību? Nākamais solis jūs vadīs cauri dobumu, ribu un lamelu inženierijai, ņemot vērā matricas stratēģiju.

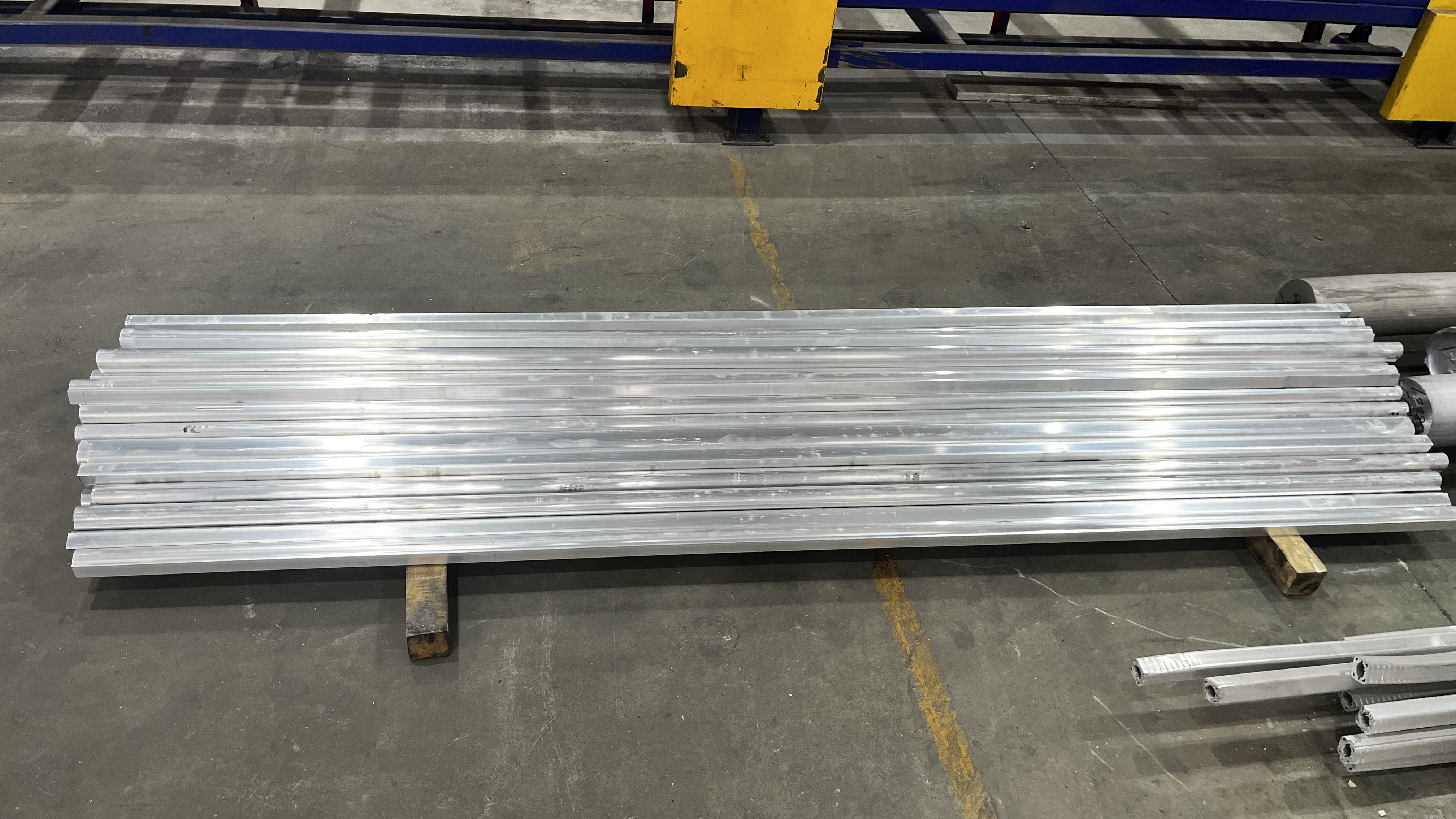

4. solis: Izstrādājiet funkcijas, ņemot vērā matricas stratēģiju

Izvēlieties pareizo veidni iekšējām īpašībām

Iedomājieties, ka alumīnija profils ar sarežģītiem dobumiem, ribām vai vēdekļiem tiek izgatavots, vai jūs brīnāties, kā tas patiesībā tiek darīts? Atbilde slēpjas alumīnija izspiešanas matricas — specializēts rīks, kas veido kausētu alumīniju pēc jūsu pasūtījuma šķērsgriezumā. Taču ne visas veidnes ir vienādas. Izvēle starp cietām, pusdobeņveida un dobeņveida veidnēm nav tikai tehniskā jautājumā — tā ir izšķiroša izvēle, kas ietekmē izmaksas, piegādes laiku un pat jūsu izgatavotā izstrādājuma stabilitāti.

1. Cieti profili: Izmantojiet vienkāršu veidni bez iekšējiem aizbīdņiem. Tas ir ideāli piemērots atvērtai ģeometrijai, piemēram, stieņiem vai plakanajiem savienotājiem — mazāks risks, zemākas izmaksas un ātrāka ražošana. Samaziniet apakšējās malas un izvairieties no nevajadzīgām iekšējām īpašībām.
2. Pusdobeņveida profili: Tās ļauj izveidot gandrīz noslēgtas formas (piemēram, kanālu ar šauru spraugu). Tām nepieciešama tiltveidne un ir sarežģītāk piepildīt, īpaši, ja sprauga ir ļoti šaura. Atzīstiet robežas — pārāk šaura sprauga rada risku veidnes nodilumam vai nevienmērīgai spraugai.
3. Profilu veidi ar dobumu: Nepieciešams porthole matrica, kas sadala metāla plūsmu, izmantojot tiltus, un tos savelk kopā matricas iekšpusē. Tādā veidā iegūst aizvērtus cauruļvadus vai profili ar iekšējām dobumiem, taču tas rada metinājuma šuvju veidošanos, kuru jāņem vērā, ja izturība vai blīvums ir kritiski svarīgi.

Iedomājieties, ka jums nepieciešams profils vadu maršrutēšanai. Ja var izmantot vienu lielu dobumu ar ribām, nevis vairākas mazas ejas, jūs vienkāršosiet ekstrūzijas matricas dizainā un uzlabosiet gan iznākumu, gan taisnumu.

Projektējiet ribas un ribas veida siltuma izkliedētājus plūsmas un taisnuma nodrošināšanai

Vai pievienojat ribas, siltuma izkliedētāja ribas vai mēles? Ļoti viegli ir pārāk aizrauties ar CAD, taču reālajā izstrādājumu ekstrūzijā ir noteikti ierobežojumi. Šeit ir daži praktiski noteikumi, kas palīdzēs jūsu ekstrudētam profilam būt ražojamam:

• Uzturiet ribu un ribu veida siltuma izkliedētāju biezumu tuvu pamata sienas biezumam — tas minimizē nevienmērīgu metāla plūsmu un matricas slodzi.
• Siltuma izkliedētājiem: Ierobežojiet ribu augstuma attiecību pret atstarpi līdz 4:1 vai mazāk. Piemēram, 20 mm augstai ribai jābūt vismaz 5 mm atstarpei. Tas samazina viļņainību un matricas bojājumu risku.
• Pievienojiet pamata rādiusus (≥ 0,5–1,0 mm, ja iespējams) pie ribu/ribu pamata, lai novērstu asus sprieguma pieaugumus un uzlabotu virsmas apdari.
• Izvietojiet elementus vienmērīgi lai izvairītos no atdzišanas vai izkropļojumiem — īpaši svarīgi plānām plēvēm vai augstas proporcijas ribām.

Iterējiet profili pirms pārejas uz rīkojumu

Skaņas sarežģīti? Apskatīsim divas ātras situācijas pirms/pēc, kas parāda, kā nelielas izmaiņas var atrisināt matricas riskus un uzlabot ražošanas rezultātus:

Nepārskatiet stūrus, mēlītes un metinājuma šuvju vietas

• Izvairieties no naža ass vai ļoti plāniem stūriem — tos ir grūti aizpildīt un tie viegli bojājas. Izmantojiet noapaļotus ekstrudētu alumīnijs stūrus visur, kur vien iespējams.
• Mēlīšu/slotu gadījumā: Pārliecinieties, ka ir pietiekams balstvirsmas laukums (balstīšanas zona matricā) un pievienojiet ievada ieliešanu vieglākai montāžai.
• Doļu profila gadījumā: Dokumentējiet, kur atradīsies iekšējās metinājuma šuves. Ja jūsu pielietojumprogramma ir jutīga pret noplūdēm vai prasa augstu izturību, plānojiet atbilstoši.

"Labākā alumīnija ekstrūzijas dizaina vadlīnijās funkcionalitātes vajadzības tiek līdzsvarotas ar veidņu vienkāršību. Katra papildus kamera, riba vai mēle palielina sarežģītību — tāpēc iekļaujiet tikai to, kas patiešām uzlabo veiktspēju vai montāžu."

Kopsavilkuma lēmumu plūsma: Funkciju kopums → Veidnes tips

1. Uzskaitiet visas nepieciešamās iekšējās un ārējās īpašības (dobumi, ribas, režģi, mēles).
2. Jautājums: Vai kādu no tām var apvienot, vienkāršot vai pārvietot uz sekundāru operāciju?
3. Izvēlieties vienkāršāko veidnes klasi, kas atbilst funkcijai: Cieta → Pusdobuma → Dobuma.
4. Pārbaudiet ribu/režģu attiecības, sienas pārejas un stūru rādiusus atbilstoši piegādātāja DFM vadlīnijām.
5. Pārskatiet riska zonas — šauras spraugas, augsti režģi, metināto šuvju atrašanās vietas — un veiciet iterācijas, ja nepieciešams, pirms pāriet uz veidņu izgatavošanu. vilktā aluģa profils ja funkcijas tiek projektētas, ņemot vērā veidņu stratēģiju, jūs izveidosiet tādus profila izstrādājumus, kas tiek ekstrudēti tīri, samazina mēģinājumu skaitu un nodrošina uzticamus rezultātus ražošanā. Nākamajā solī: uzziniet, kā iestatīt pieļaujamās novirzes un inspekcijas piezīmes, lai uzturētu augstu kvalitāti, neierobežojot dizainu.

Inženiertehniski projektējot funkcijas, ņemot vērā veidņu stratēģiju, jūs izveidosiet profilus, kas ekstrudēti tīri, samazinās mēģinājumu skaitu un nodrošinās uzticamus rezultātus ražošanā. Nākamajā solī: mācieties, kā iestatīt pieļaujamās novirzes un inspekcijas piezīmes, lai uzturētu augstu kvalitāti, neierobežojot jūsu dizainu.

5. solis: Iestatiet pieļaujamās novirzes, GD&T un inspekcijas piezīmes alumīnija ekstrūzijām

Iestatiet reālas pieļaujamās novirzes, izmantojot nozares standartus

Kad jūs pabeidzat ekstrūzijas rasējumu, kā jūs izlemjat, kas ir „pietiekami tuvu” katrai dimensijai? Pārāk ciešas alumīnija ekstrūzijas pieļaujamās novirzes var palielināt izmaksas un piegādes laiku, bet vaļīgi parametri var izraisīt problēmas montāžā. Labākais veids ir atsaukties uz noteiktiem standartiem – piemēram, Alumīnija asociācijas pieļaujamo noviržu tabulām un ASTM B221 – nevis izdomāt skaitļus. Šie norādījumi nodrošina stabilu un savstarpēji saprotamu pamatu alumīnija ekstrūzijas izmēriem, taisnībai, sagriešanai un citam.

*Skatiet pilnas toleranšu tabulas jūsu precīziem alumīnija ekstrūzijas izmēriem un sakausējumam.

Lietojiet GD&T uz montāžas kritiskām iezīmēm

Vai jums ir grūtības ar savienotajām detaļām, kas vienkārši neder kopā? Tieši šeit noderēs ģeometriskie izmēri un tolerances (GD&T). Nevis tikai izmēru kontrole, GD&T ļauj norādīt attiecības — piemēram, plaknumu, perpendikularitāti vai paralēlumu — starp galvenajām virsmām. Piemēram, jūs varat norādīt plaknumu uzstādīšanas pamatnei (lai skrūves būtu līdzens), vai pozīciju slotai, kas norāda montāžu. Lietojiet GD&T rāmjus zīmējumā, lai saistītu šos nosacījumus ar funkcīgiem datumiem (A, B, C), nodrošinot alumīnija ekstrūzijas piestāvību un funkcionalitāti paredzētajā veidā.

Ja nav norādīts citādi, pieļaujamās novirzes saskaņā ar ASTM B221 un Aluminum Association. Kritiskās īpašības un datumi: A, B, C. Taisnumu un saggingumu pārbauda visā garumā L.

Noteikt inspekcijas un pieņemšanas kritērijus

Šķiet, ka ir daudz ko pārbaudīt? Šeit ir praktisks pieejas veids, kā saglabāt inspekcijas plānu skaidru un koncentrētu:

• Vispārējo pieļaujamo noviržu atskaites standarti —neatkārtojiet tos, ja vien funkcionalitātei nav nepieciešamas stingrākas prasības.
• Norādiet konkrētas pieļaujamās novirzes tikai tādās vietās, kur veiktspēja, piegula vai turpmākie procesi to prasa.
• Profilu, taisnumu, saggingumu un griešanas garuma pieļaujamās novirzes atsevišķi uz zīmējuma, lai palielinātu skaidrību.
• Noteikt mērīšanas metodes —piemēram, „plakanumu mēra pretīšanas plāksnē; taisnumu pārbauda visā garumā.”
• Iestatiet izmērīšanas biežumu un pieņemšanas kritērijus pirmajām partijām un ražošanas sērijām (piemēram, "Pārbaudīt 100% no pirmās partijas, pēc tam 1 katrām 100 vienībām").

• Izvairieties no šādām problēmām:
• Toleranšu uzkrāšanās gar ilgiem posmiem bez atskaites punktiem – var izraisīt kumulatīvas kļūdas.
• Stingru toleranšu piemērošana necritiskām, kosmētiskām zonām.
• Visām īpašībām norādot visstingrākās iespējamās alumīnija ekstrūzijas toleranses – palielina izmaksas un risku.
• Ignorējot, kā sekundārās operācijas (apstrāde, pabeigšana) var ietekmēt vai atvieglot sākotnējās toleranses.

Piemērs: Toleranšu plāns praksē

Iedomājieties, ka projektējat rāmi, kurš precīzi jāpiestiprina pie savienojamās detaļas. Jūs norādītu:

• Uzstādīšanas virsmas plaknums: 0,004 collas 6 collu platumā, saskaņā ar ISO GPS
• Cauruļu pozīcija: ±0,010 collas no datuma A
• Kopējais ekstrūzijas platums: ±0,012 collas saskaņā ar AA tabulu 11.2
• Taisnums: 0,0125 collas × garums pēdās, saskaņā ar AA tabulu 11.6

Taču dekoratīvajam malai? Pietiek ar standarta pielaidēm—nav nepieciešams papildu izmaksas.

Ja jūs koncentrējat savas pielaides uz to, kas ir svarīgi, un balstāties uz nozares standartiem, jūs radīsiet alumīnija ekstrūzijas izmērus un komplektus, kas derēs, darbosies un izturēs pārbaudi—bez nepamatota piegādātāja pārslodzes. Tālāk jūs redzēsiet, kā izstrādāt sekundārās operācijas un pabeigšanas veidus, lai panāktu panākumus nākamajos posmos.

6. solis: Izstrādāt sekundārās operācijas un pabeigšanas veidus alumīnija ekstrūzijām

Plānojiet apstrādes un griešanas stratēģijas pēc garuma

Vai jūs esat brīnījušies, kāpēc daži alumīnija ekstrūzijas profili perfekti iederas savās montāžās, bet citiem, lai sasniegtu tādu pašu rezultātu, ir nepieciešams papildu darbs? Atbilde bieži slēpjas tajā, cik labi no sākta gala ir plānotas sekundārās operācijas. Projektējot ekstrūziju, domājiet tālāk par pašu presi – iztēlojieties, kā to griezīs, urbīs, lieks, apstrādās ar mašīnām un savienos. Piemēram, ja jums ir nepieciešama individuāla alumīnija ekstrūzijas sagriešana izliektai rāmim vai precīzi izmērītai iekštelpai, jums vajadzētu norādīt pieļaujamās novirzes pēc ekstrūzijas apstrādei un griešanai. Pievienojot nedaudz papildu materiāla ("apstrādes pieļaujamais pārpalikums") uz kritiskām virsmām vai urbšanas zonām, nodrošināsiet pietiekamu daudzumu, lai sasniegtu ciešas tolerances pēc ekstrūzijas.

• "Noņemt apstrādes pieļaujamo pārpalikumu uz sejas X pēc ekstrūzijas."
• "Nodrošināt bāzes plāksnes fiksēšanai CNC apstrādes laikā."
• "Griešanas garums ±0,5 mm, ja nav citādi norādīts."
• "Urbt un vīt urbumus saskaņā ar montāžas rasējumu pēc ekstrūzijas."

Profilam, kam nepieciešami lieci – piemēram, kā daļai no līkumains alūminija izvilkums —saskaņojiet materiāla cietību un minimālo liekšanas rādiusu ar piegādātāju. Ne visi sakausējumi un cietības veidi liecas vienādi, un pēc liekšanas var būt nepieciešama papildu termoapstrāde, lai atjaunotu stiprību.

Projektēšana anodēšanai, pārklājumiem un izskata kontrolei

Kad svarīgs ir izskats, pabeigšanas izvēle var izlemt jūsu projekta panākumus vai neveiksmi. Anodēšana, pulvera pārklāšana un krāsošana katram prasa atšķirīgus nosacījumus. Ja izmanto anodētu virsmu, izvairieties no asiem stūriem — tie var izraisīt nevienmērīgu krāsu vai "dedzinājuma zīmes". Ieteicams izmantot lielākus izliektumus un gludas pārejas. Svarīga ir vienveidība: visām redzamajām detaļām jābūt no viena sakausējuma un cietības, lai pēc apdarei nodrošinātu vienādu krāsu ( avots ).

• "Anodēšana II tips, caurspīdīgs, vizuāls krāsu sakritums komplektācijā."
• "Pirms pārklāšanas aizsargāt caurumus un vītnes."
• "Rievu virziens jānorāda atbilstoši ekstrūzijas asij suknētai virsmai."
• "Noņemt visus asus malas; nav asu stūru."

Projektiem, kuros izturība vai zīmols ir svarīgs, pulvera pārklājums nodrošina izturīgu, krāsainu virsmu. Neaizmirstiet norādīt virsmas sagatavošanu – piemēram, smilšu strūklu vai ķīmisko tīrīšanu –, lai nodrošinātu labu saķeri.

Rakstīt zīmējumu piezīmes sekundārām operācijām

Skaidras zīmējumu piezīmes atvieglo dzīvi visiem iesaistītajiem. Iedomājieties, ka nododat savu dizainu ražošanai – vai mehāniķis zinās, kuras virsmas jāapstrādā ar frēzi, vai kuras īpašības ir kritiskas alumīnija ekstrūzijas montāža ? Labas piezīmes samazina kļūdas un ietaupa laiku. Tās ir īpaši svarīgas alumīnija ekstrūzijas pielāgoti projektiem, kuros tiek izmantotas unikālas īpašības vai pabeigšana.

• "Noņemt apstrādes neregulāras malas no visām grieztām malām."
• "Pārbaudīt vītnētos caurumus ar vītnes klasi 2B."
• "Aizsargāt kritiskās virsmas ar plēvi apstrādes un piegādes laikā."
• "Lai izvairītos no deformācijām, metināt tikai noteiktajās vietās."

Papildu operācijas ir vairāk nekā vienkārši apstrāde. Ja Jūsu ekstrūzijai būs nepieciešams metinājums, nodrošiniet plakanas metinājuma vietas vai uzplatumus. Precīzi savienojamiem komplektiem norādiet atskaites punktus un inspekcijas vietas. Un neaizmirstiet par iepakošanu – norādiet aizsardzību virsmām, kurām jāsaglabājas bez skrāpējumiem.

1. Pārliecinieties, ka visi papildu apstrādes elementi ir modelēti un dimencionēti Jūsu CAD failā.
2. Pārbaudiet, vai sienas biezums atbilst vajadzībām urbumam, vītnes griešanai vai formēšanai.
3. Saskaņojiet pabeigšanas veidus (anodēšana, pulvera pārklājums, krāsošana) ar sakausējumu un paredzēto lietošanu.
4. Uzrakstiet skaidras un saīsinātas piezīmes katram procesam – apstrādei, pabeigšanai, savienošanai un iepakošanai.
5. Apstipriniet ar piegādātāju, lai procesa spējas atbilstu Jūsu dizaina nodomam.

Projektēšana papildu operācijām nav tikai par soli pievienošanu – tā ir par uzticamības un vērtības iekļaušanu katrā posmā. Jo vairāk jūs sinhronizēsiet savus rasējumus un piezīmes ar reālu ražošanu, jo gludāk noritēs jūsu projekts.

Plānojot apstrādi, pabeigšanu un montāžu jau no paša sākuma, jūs nodrošināsiet, ka jūsu ekstrudēto alumīnija profili nodrošinātu gan veiktspēju, gan izskatu. Un pārejot nākamajā solī – RFQ izveidei un ražošanas partneru izvēlei – šie sīkumi palīdzēs jums salīdzināt iespējas un izmaksas ar pārliecību.

7. solis: Izveidot RFQ un izvēlēties ražošanas partnerus alumīnija ekstrūzijai

Sagatavojiet RFQ, kas samazina atkārtotus jautājumus

Vai jūs esat nosūtījuši pieprasījumu cenu kvotēšanai (RFQ) un saņēmuši pārmērītu sekojošo jautājumu, kavēšanos vai neskaidras cenas? Ja tā, tad jūs neesat vieni. Labi sagatavots RFQ ir atslēga, lai saņemtu ātras, precīzas un konkurētspējīgas piedāvājumus – īpaši pielāgotiem alumīnija ekstrūzijas profiliem vai arī sarežģītiem komplektiem. Bet kādi sīkumi padara starpību?

• Pilnībā izmērīta profila zīmējuma (vēlams CAD formātā) ar standartu atsaucēm — ASTM B221, Alumīnija asociācijas pieļaujamām novirzēm un GD&T rāmjiem kritiskām iezīmēm.
• Sakausējums un termoapstrādes stāvoklis norādīts jau sākumā.
• Nepieciešamais pārklājums (anodēšana, pulvera pārklājums utt.) un estētiskie nosacījumi.
• Griešanas garums (garumi) un jebkādas īpašas apstrādes vai veidošanas vajadzības.
• Gada apjoms un paredzētais sērijas apjoms (EAU sadalījums).
• Iepakošanas, etiķetēšanas un nosūtīšanas instrukcijas.
• Sekundāro darbības piemēram, CNC apstrāde, urbšana, metināšana vai montāža.
• Pārbaudes un dokumentācijas prasības (PPAP, FAI, kvalitātes sertifikāti).
• Kontaktinformācija pirkšanas un tehniskajiem vadītājiem.

Iesniedzot šo informāciju, jūs samazināsiet atkārtotu pārrunu skaitu un saņemsiet priekšlikumus, kas atspoguļo patiesu alumīnija ekstrūzijas izmaksas un piegādes laiku—nebūs pārsteigumu vēlāk.

Salīdziniet piegādātājus pēc spējas un kvalitātes sistēmām

Iedomājieties, ka jums ir vairāki piedāvājumi. Kā izvēlēties pareizo partneri—ne tikai zemāko cenu? Atbilde ir strukturēta spēju, sertifikāciju un papildu pakalpojumu salīdzināšana. Šeit ir parauga tabula, kas palīdzēs jums sākt:

Ievērojiet, kā Shaoyi Metal Parts Supplier izceļas ar integrēto apstrādi/pabeigšanu, automobiļu nozares kvalitātes sistēmām un proaktīvu DFM atbalstu. Tas ir īpaši vērtīgi, kad jūsu projekts pārsniedz standarta robežas alumīnija ekstrūzijas profila katalogs un prasa patiesi individuālu inženieriju.

Iepazīstieties ar veidņu sarežģītību un piegādes termiņu ietekmējošiem faktoriem

Kāpēc piedāvājumi pielāgoti izcirttie aluķīma profili reizēm tik ļoti atšķiras? Parasti tas ir saistīts ar veidņu sarežģītību, izmēru precizitāti un papildu operācijām. Šeit ir saraksts ar galvenajiem izmaksu un piegādes termiņu ietekmējošajiem faktoriem, kurus jums vajadzētu noskaidrot savā pieprasījumā:

• Veidnes tips/sarežģītība: Uzdošanas un daudzdošu matricu projektēšanai un izgatavošanai ir nepieciešams ilgāks laiks nekā vienkāršām matricām.
• Tiešās izmēru tolerances: Prasības attiecībā uz sieniņu biezumu, taisnumu vai sagriešanos var palēnināt ražošanu un palielināt inspekcijas izmaksas.
• Plānas sieniņas vai dziļas dobumi: Tās pārsniedz ekstrūzijas preses un matricu dizaina iespējas, palielinot gan sākotnējo rīkojumu, gan atbildei radīto atkritumu risku.
• Īpaši pārklājumi vai pārklājumi: Anodēšana, pulvera pārklāšana vai pielāgotas virsmas apstrādes pievieno papildu darbības un var prasīt papildu kvalitātes pārbaudes.
• Partijas izsekojamība un dokumentācija: Nepieciešama automobiļu vai aviācijas projektos; ietekmē gan procesu, gan dokumentāciju.

Pareizi būtu lūgt izklāstu par pielāgota alumīnija ekstrūzijas izmaksas —ieskaitot veidņu maksu, cenu par pēdu, sekundārās operācijas un pabeigšanu—lai jūs varētu salīdzināt līdzvērtīgi. Daži piegādātāji pat piedāvā alumīnija ekstrūzijas profila katalogs ar standarta veidnēm un piegādes termiņiem, palīdzot jums izlemt, vai ir nepieciešama pielāgota veidne vai varētu derēt standarta profils.

Piegādes nosacījumu pieprasījuma resursi un turpmākie soļi

Gatavs veidot savu piegādes nosacījumu pieprasījumu (RFQ)? Izmantojiet šo pārbaudes sarakstu, lai pārliecinātos, ka esat apsvēris visus aspektus:

• Profila zīmējums ar visām dimensijām un tolerancēm
• Sakausējuma, konsistences un pabeigšanas prasības
• Griešanas garumi un gadskārtējā/EAU sadalījums
• Sekundārās operācijas un iepakošana
• Pārbaudes un dokumentācijas vajadzības
• Pieteikšanās un lietošanas konteksts

"Rūpīga pieprasījuma izstrāde ne tikai nodrošina labāku cenu — tā veido uzticību, precizē gaidas un nodrošina jūsu projekta panākumus."

Izdarot šos soļus, jūs būsiet gatavi pabeigt RFQ un izveidot piegādātāju īsarakstu, kuri var nodrošināt gan kvalitāti, gan termiņus. Nākamajā sadaļā jūs redzēsiet, kā validēt savu dizainu ar prototipiem un apstiprināt procesu, lai veiksmīgi palaistu to ražošanā.

8. solis: Prototips, Validācija un Palaišana ražošanā

Prototipa stratēģija un mīkstā instrumenta izmēģinājumi

Kad jūs esat pabeidzis alumīnija ekstrūzijas dizaina izstrādi, nākamais lielais jautājums ir: Vai tā patiešām darbosies paredzētajā veidā reālā pasaulē? Iedomājieties, ka ieguldāt sarežģītā matricā, tikai lai atklātu, ka jūsu detaļa sagriežas, neder vai neiztur estētiskās pārbaudes. Tāpēc rūdīta prototipēšanas fāze ir jebkuras efektīvas procesa pamats alumīnija ekstrūzijas dizaina rokasgrāmatai .

Nevis paļaujoties tikai uz digitāliem modeļiem, apsveriet iespēju veikt īsas sērijas vai mīksto rīkojumu izmēģinājumus. Tie ļauj pārbaudīt metāla plūsmu, sagriešanos un virsmas apdari pirms pārejas uz pilnmērīgu ražošanu. Prototipēšana, izmantojot gandrīz neto formas ekstrūzijas (nevis standarta stieņmateriālu), samazina materiālu atkritumus un sekundārās operācijas, palīdzot laikus identificēt dizaina riskus un ātri veikt iterācijas. Piemēram, ja jūsu profils ietver dziļas dobumus vai plānas ribas, mīkstā rīkojuma izmēģinājums var atklāt iespējamus problēmu ar deformāciju vai dzesēšanu, kuras grūti paredzēt ar CAD.

1. Mīkstā rīkojuma apstiprināšana: Izpildiet īsu partiju ar mīkstu vai prototipa matricām, lai pārbaudītu pamatformu, piestādīšanu un apdari.
2. Profilu pārskats: Pārbaudiet plūsmas līnijas, sagriešanu un virsmas kvalitāti. Vajadzības gadījumā pielāgojiet rādiusus vai sienas biezumu.
3. Montāžas pieguļas pārbaude: Pārbaudiet ar savienojamām detaļām vai fiksatoriem, lai apstiprinātu izvietojumu un funkcionalitāti.
4. Iterēt: Veiciet nelielas dizaina izmaiņas un vajadzības gadījumā palaieciet atkārtoti, pirms iegulda ražošanas rīkos.

Pirmā izstrādājuma inspekcija un spēju pārbaudes

Kad esat pārliecināts par savu prototipu, ir pienācis laiks oficiālai Pirmā izstrādājuma inspekcijai (FAI) — svarīgam pārbaudes punktam alumīnija ekstrūzijas ražošanas procesā . FAI nodrošina, ka pirmās no ražošanas veidņu iegūtās detaļas atbilst jūsu tehniskajiem rasējumiem un funkcionalitātes prasībām. Parasti tiek pārbaudīti 3–5 izstrādājumi, izmēri, materiāla īpašības, virsmas apdare un galvenās funkcionalitātes iezīmes.

• Iezīmējiet visus kritiskos izmērus uz jūsu rasējuma vai CAD modeļa.
• Pārbaudiet taisnīgumu, sagriešanu un virsmas apdari, izmantojot nozares standartus (ASTM B221, Aluminum Association).
• Pārbaudiet pārklājuma līmēšanos un krāsas viendabīgumu, ja nepieciešams anodēšana vai pulvera pārklājums.
• Dokumentējiet inspekcijas metodes un rezultātus Pirmā izstrādājuma inspekcijas ziņojumā (FAIR).

Saskaņojiet savu inspekcijas plānu ar kritiskākajiem datumiem un montāžas iezīmēm. Projektos ar ciešām pielaides robežām vai drošības ietekmi izmantojiet koordinātu mērīšanas mašīnu (CMM) vai līdzīgus metroloģijas rīkus precizitātei. Ja kāda detaļa neiziet pārbaudi, veiciet korektīvos pasākumus un atkārtojiet procesu, pirms pāriet uz pilnu ražošanu.

Palaišanas gatavība un izmaiņu kontrole

Gatavs palielināt ražošanu? Jaunas ekstrūzijas palaišana nav vienkārši parastā slēdža ieslēgšana. Iedomājies, ka kontroles plāns tiek izlaists un tiek atklāta partija ar neatbilstošām metinātām šuvēm vai kosmētiskiem trūkumiem. Lai izvairītos no pārsteigumiem, jānosaka skaidri pieņemšanas kritēriji, pārstrādes limiti un izmaiņu kontroles procedūras visām veidnēm vai procesa pielāgojumiem. Jāreģistrē metināto šuvju atrašanās vieta dobu profili un jādokumentē visas iegūtās zināšanas.

1. Procesa apstiprināšana: Apstiprināt, ka ir izpildīti visi inspekcijas punkti un pieņemšanas kritēriji.
2. Kontroles plāns: Noteikt izlases biežumu, mērīšanas metodes un pārstrādes protokolus.
3. Izmaiņu pārvaldība: Noteikt, kā veidņu vai procesa izmaiņas tiek pārskatītas, apstiprinātas un dokumentētas.
4. Dokumentācijas arhivēšana: Saglabāt lēmumu matricu, DFM pārbaudes sarakstu, RFQ, izmēģinājumu ziņojumus un atjauninātos rasējumus nākotnes atsaucei.

Pieņemšanas paziņojums: „Detaļas tiek pieņemtas ražošanai, kad visas kritiskās dimensijas, virsmas apdare un funkcionalitātes prasības atbilst vienojumā noteiktajiem standartiem, kā to apstiprinājusi pirmās partijas inspekcija un dokumentētie procesu kontroles pasākumi.”

Kāpēc validācija pabeidz alumīnija ekstrūzijas dizaina rokasgrāmatu

Iedomājieties, ka šis posms ir jūsu alumīnija ekstrūzijas dizaina ceļojuma noslēgums. Prototipu izstrāde, pirmās partijas inspekcija un palaišanas kontrole nodrošina, ka katrs mācība no iepriekšējiem soļiem — prasības, sakausējuma izvēle, formas pamati un sekundārie procesi — tiek pārvērsta reālā veiktspējā. Tāpēc jebkura ticama alumīnija ekstrūzijas dizaina rokasgrāmatai uzsver praktiskus izmēģinājumus un oficiālu validāciju, nevis tikai teoriju vai CAD modeļus.

Komandām, kuru mērķis ir paātrināt attīstību un minimizēt riskus, sadarbojoties ar integrētu piegādātāju, var būt izšķiroša nozīme. Ja meklējat ekspertu atbalstu dizaina validācijā, ātrā prototipā vai automobiļu klases ražošanas uzsākšanā, apsveriet iespēju sadarboties ar pierādītu speciālistu. Shaoyi metāla detaļu piegādātājs piedāvā visaptverošas alumīnija ekstrūzijas detaļu risinājumu kopumā – ieskaitot DFM pārskatus, ātru mīksto instrumentu izgatavošanu un stabilu kvalitātes kontroli – visu vienā jumta zonā. Lai uzzinātu vairāk par to, kā viņu komanda var atbalstīt jūsu nākamo projektu, apmeklējiet alumīnija ekstrūzijas daļas un atklājiet praktiskus veidus, kā vienkāršot jūsu NPI procesu.

Alumīnija ekstrūzijas dizaina norādījumi: Bieži uzdotie jautājumi

1. Kādi ir galvenie faktori, kas jāņem vērā, projektējot alumīnija ekstrūzijas?*

Svarīgi faktori ietver daļas funkcijas noteikšanu, paredzētās slodzes, montāžas saskarnes un vides iedarbību. Sākotnēja sakausējuma un žoga izvēle, vienmērīga sienas biezuma uzturēšana, pietiekamu rādiusu izmantošana un atsauces uz nozares standartiem (piemēram, ASTM B221) ir kritiski svarīgi. Sadarbojoties ar piegādātājiem, lai iegūtu DFM atsauksmes, tiek nodrošināta izmaksu efektīva un ražojama dizaina izstrāde.

2. Kā izvēlēties pareizo sakausējumu un žogu savam alumīnija ekstrūzijas projektam?

Izvēlieties sakausējumu un žogu atkarībā no nepieciešamās izturības, ekstrudēšanas iespējām, pabeigšanas un pielietojuma. Piemēram, 6063 ir ideāls sarežģītām formām un augstas kvalitātes virsmas pabeigšanai, kamēr 6061 nodrošina lielāku izturību strukturālajām detaļām. Izmantojiet standartus un konsultējieties ar piegādātāju, lai sakausējuma īpašības pielāgotu savām dizaina vajadzībām.

3. Kāpēc sienas biezums ir svarīgs alumīnija ekstrūzijas dizainā?

Vienmērīgs sienas biezums nodrošina vienmērīgu metāla plūsmu, samazina deformācijas un pagarina matricas kalpošanas laiku. Pēkšņas izmaiņas vai plānas daļas var izraisīt defektus un palielināt ražošanas izmaksas. Pakāpeniskas pārejas un simetriskas formas palīdz uzturēt izmēru stabilitāti un kvalitāti.

4. Kas jāiekļauj RFQ par pasūtījuma alumīnija profiliem?

Pilnībā izpildīts RFQ jāiekļauj pilnībā izmērīts zīmējums, sakausējums un tvaiks, pabeigšanas prasības, griešanas garumi, gada apjoms, sekundāras operācijas, inspekcijas kritēriji un iepakošanas vajadzības. Šādu informāciju sniegšana palīdz piegādātājiem piedāvāt precīzu cenu un piegādes laiku, kā arī minimizēt atkārtotus jautājumus.

5. Kā partnerība ar integrētu piegādātāju, piemēram, Shaoyi, var uzlabot manu profila projektu?

Integrētie piegādātāji, piemēram, Shaoyi, nodrošina no galā līdz galam atbalstu, tostarp dizaina analīzi, DFM atsauksmes, ātro prototipu izstrādi un sertificētas kvalitātes sistēmas. Šāds pieeja vienkāršo attīstību, samazina risku un nodrošina, ka jūsu alumīnija ekstrūzijas atbilst gan veiktspējas, gan izmaksu mērķiem.
