Metalų lazerio pjaustymo paslaptys: pluoštas, CO2 ir diodas iškoduoti

Kas yra metalų lazerinis pjaustymas ir kodėl tai svarbu

Įsivaizduokite, kaip pjautomas plieno lakštas vien tik šviesa. Skamba neįmanoma? Būtent tai kasdien daro metalų lazerinis pjaustymas gamybos įrenginiuose visame pasaulyje. Ši technologija naudoja labai koncentruotus lazerio spindulius, nukreiptus į metalo paviršių, kuriuose intensyvus karštis lydina arba garina medžiagą, kad būtų gautos nepaprastai švarios ir tikslios pjūtys.

Taigi kas gi iš tikrųjų yra lazerinis pjaustymas? Pagrindą sudaro metalų lazerinis pjaustymas kaip kontaktui neapimantis gamybos procesas kuris žaliavos lakštus paverčia tiksliais komponentais be jokio fizinio įrankio, liečiančio darbinį kūną. Skirtingai nuo tradicinių mechaninių metodų, kurie remiasi peiliais, pjūklais arba skylėkaliais, lazerinis pjaustymo įrenginys sutelkia energiją su taikliu tikslumu. Tai pašalina mechaninę apkrovą ir įrankių dėvėjimąsi, kurie kelia problemas konvenciniams metodams.

Kaip sutelktas šviesos spindulys transformuoja žalią metalą

Stebuklas vyksta tada, kai optiniai komponentai sutelkia galingą lazerio spindulį į nepaprastai mažą židinio tašką. Ši sutelkta energija pasiekia pakankamai aukštą temperatūrą, kad akimirksniu išlydytų tokias medžiagas kaip plienas, aliuminis ir net titanas. Kai spindulys juda nustatyta programa nurodytu keliu, jis padaro pjūvius su tarpais, kurių tikslumo tradicinės metodikos tiesiog negali pasiekti.

Štai kas šį procesą skiria nuo įprasto pjaustymo:

• Jokio tiesioginio mechaninio kontakto - Lazerio spindulys atlieka visą darbą, neleisdamas medžiagai išsikreipti
• Mikroskopinė tikslumas - Tipiniai tarpai pasiekia ±0,1 mm detales, kurių matmuo yra mažesnis nei 50 mm
• Sudėtinga geometrija - Sudėtingi raštai ir siauri kampai, kurie keltų sunkumų bet kuriam metalo apdirbimo staklių įrenginiui, tampa lengvai pasiekiami
• Minimalios šilumos paveiktos zonos - Greiti pjaustymo greičiai sumažina šiluminį pažeidimą aplinkinėms medžiagoms

Metalų lazerio pjaustymas užtikrina pozicijos tikslumą ±0,05 mm ribose ir kartojamumą, dėl ko jis tapo aukso standartu pramonės šakoms, reikalaujančioms siaurų tarpų ir bepriekaiščių kraštų kokybės.

Tikslaus metalo apdirbimo mokslas

Kodėl laserinė pjaustymo technologija tapo pageidaujama metalų pjaustymo technologija aviacijos, automobilių ir medicinos prietaisų gamintojams? Atsakymas slypi nuoseklumoje. Kiekvienas pjaustymas vyksta tiksliai ta pačia suprogramuota trajektorija su identiškais parametrais. Ar jūs gaminate vieną prototipą ar dešimt tūkstančių serijinių detalių, kiekviena išlaiko tą pačią matmeninę tikslumą.

Tradicinės pjaustymo technologijos, tokios kaip žirklėmis ar pjūklu, susiduria su sunkumais sudėtingoms konstrukcijoms. Jos sukuria mechanines jėgas, kurios gali iškreipti plonas medžiagas arba sukurti šiurkščius kraštus, reikalaujančius papildomo apdorojimo. Plazmos pjaustymas siūlo greitį, bet aukojamas tikslumas. Vandens srovė užtikrina švarius pjaustymus, tačiau veikia lėčiau.

Lazerinis pjaustymas pasiekia pusiausvyrą, kurios nedaugelis alternatyvų gali pasiekti. Jis efektyviai tvarko plonus iki vidutinio storio metalus itin greitai, išlaikant briaunų kokybę, kurios reikalauja tolesni procesai, tokie kaip suvirinimas ir dažymas.

Šiame vadove sužinosite skirtumus tarp šviesolaidinio, CO2 ir diodinio lazerio technologijų. Sužinosite, kurie metalai geriausiai reaguoja į lazerio pjaustymą, ir kaip pagalbinės dujos stipriai veikia jūsų rezultatus. Išnagrinėsime sąnaudų veiksnius, saugos reikalavimus ir sprendimų priėmimo sistemas, kurios padės pasirinkti tinkamą metodą jūsų konkrečiam projektui. Ar tai tyrinėtumėte metalo lazerio pjaustymą pirmą kartą, ar optimizuotumėte esamą darbo eigą, ateinančios žinios pakeis būdą, kuriuo požiūrį į tikslų metalo gamybą.

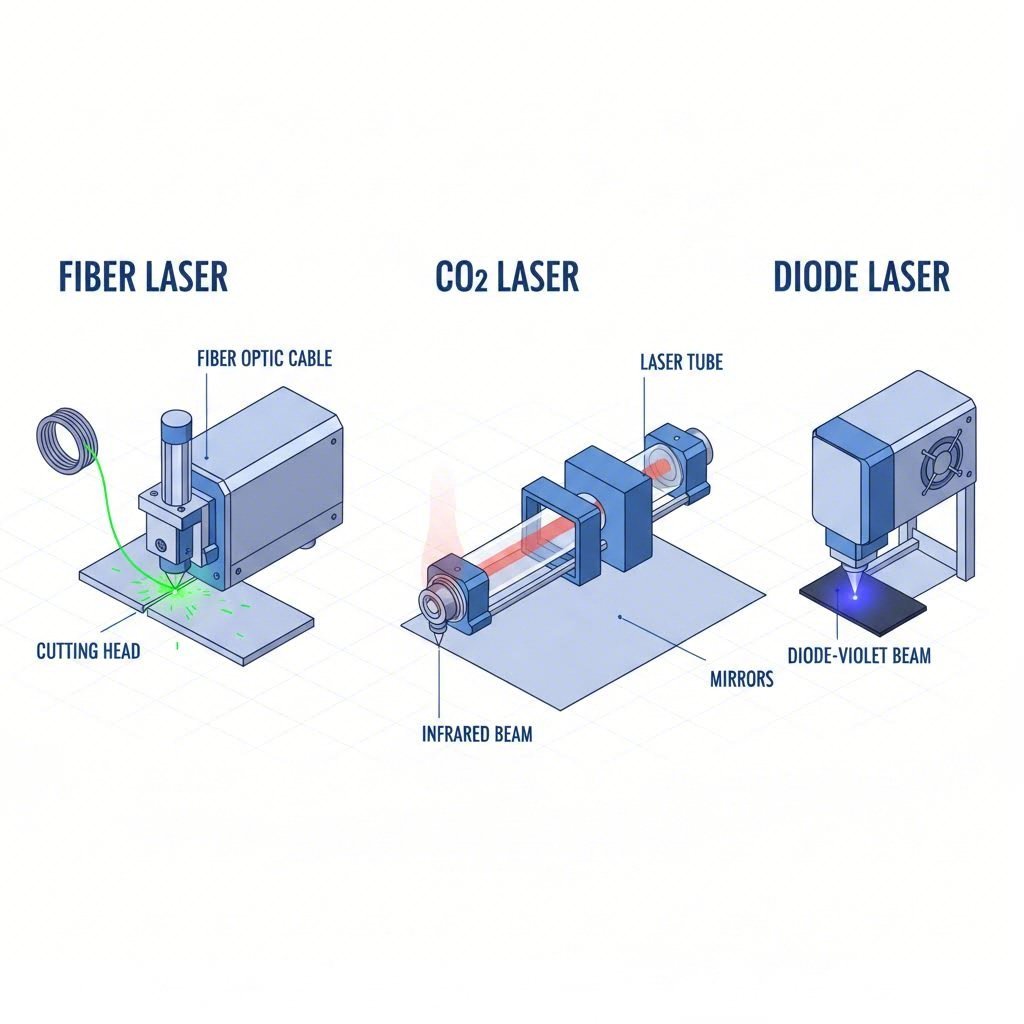

Šviesolaidinis, CO2 ir diodinis lazeriai: technologijų paaiškinimas

Kai kalbama apie metalo pjaustymą, ne visi lazeriai yra vienodi. Jūsų metalo lazerio pjaustymo įrenginio technologija iš esmės nulemia, kokius medžiagų tipus galite apdoroti, koks bus darbo greitis ir kokios bus eksploatacijos sąnaudos. Šių skirtumų supratimas padeda pritaikyti tinkamą įrankį jūsų specifinei paskirčiai.

Trys lazerinės technologijos dominuoja metalų pjaustyme: švarpos lazeriai, CO2 lazeriai ir tiesioginiai diodiniai lazeriai. Kiekvienas jų veikia skirtingais bangos ilgiais, kurie labai stipriai veikia tai, kaip metalai sugeria energiją. Įsivaizduokite bangos ilgį kaip raktą, kuris arba puikiai tinka į spyną, arba visai netinka. Metalai gerokai geriau reaguoja į tam tikrus bangos ilgius nei į kitus.

Šarpos lazeriai ir jų greičio pranašumas

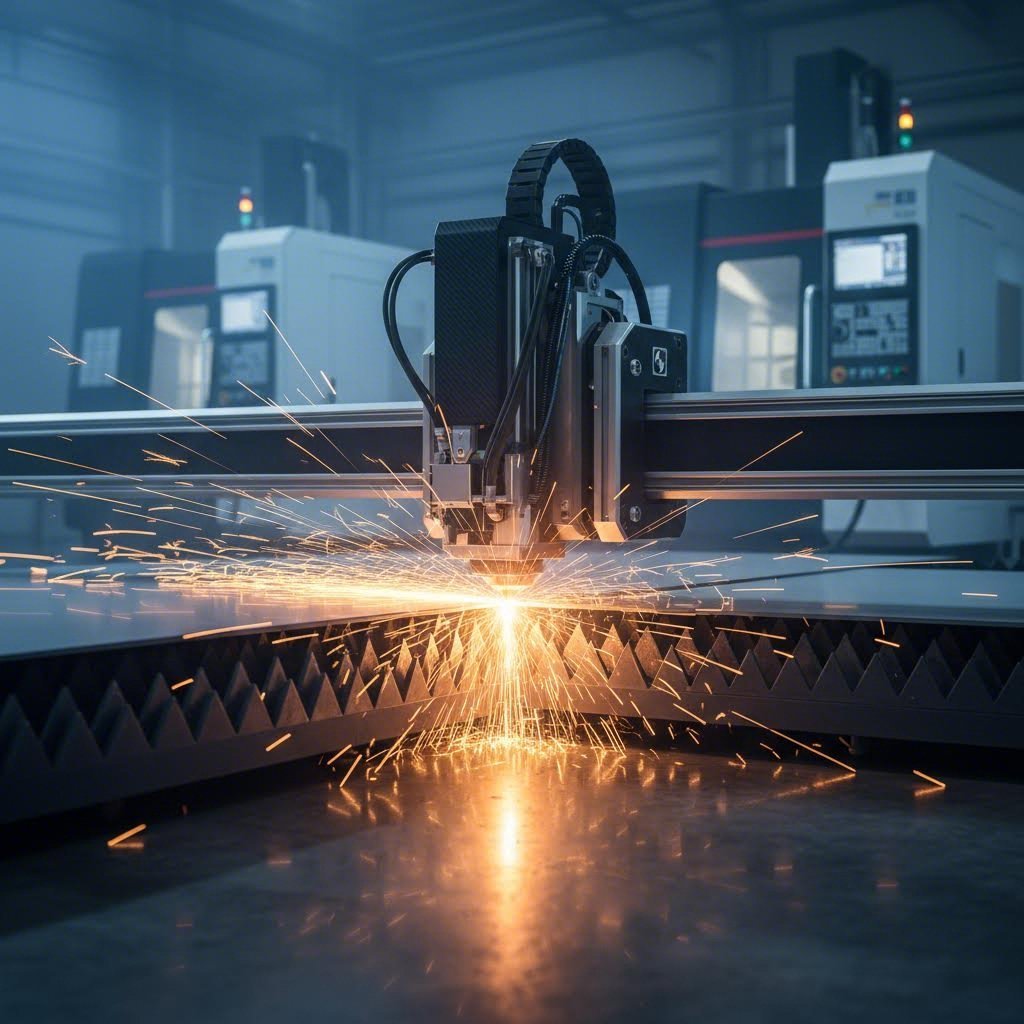

Per pastarąjį dešimtmetį šarpos lazeriai revoliucioniškai pakeitė metalų pjaustymą. Veikdami maždaug 1,06 mikrometrų bangos ilgiu, jų spindulys yra lengvai sugeriamas metalinių paviršių. Tai reiškia, kad didesnė pjaustymo galia pasiekia darbinį kūną, o ne atsimuša atgal.

Ką tai reiškia praktikoje? A cNC virškinimo žiedų pjovimo mašina gali supjaustyti ploną plieną dvigubai ar trigubai greičiau nei atitinkamos CO2 sistemos. Tačiau greitis nėra vienintelis pranašumas. Šarpos lazerio metalų pjaustymas taip pat suteikia:

• Mažesnės veiklos išlaidos - Elektros naudingumo koeficientas pasiekia 30–50 %, palyginti su 10–15 % CO2 lazeriams
• Mažesnis techninis aptarnavimas - Nereikia derinti veidrodžių, keisti dujų vamzdelių
• Puikus našumas atspindinčiose metalinėse medžiagose - Varis, varžalis ir aliuminis, kuriuos sunku apdoroti kitomis technologijomis
• Kompaktiškos konstrukcijos - Kietojo kūno konstrukcija reikalauja mažiau grindų ploto

Pluoštinių lazerių pjūklių galios lygis labai skiriasi. Pradedantieji modeliai turi apie 500 W iki 1,5 kW galią ir gali apdoroti iki 3 mm storio lakštus. Vidutinės klasės sistemos nuo 3 kW iki 6 kW susidoroja su dauguma pramoninių užduočių. Stipriąja jėga veikiančios operacijos, pasiekiančios 10–40 kW, pjova per plokštes, storesnes nei 25 mm, vyksta įspūdingu greičiu.

Kada CO2 lazeriai vis dar turi prasmės

Nepaisant pluoštinio lazerio dominavimo metalų pjovimo srityje, CO2 lazeriai išlaiko savo aktualumą. Jų 10,6 mikrometrų bangos ilgis nėra idealus metalams, tačiau puikiai tinka ne metaliniams medžiagoms, tokioms kaip mediena, akrilas, oda ir audiniai.

Jei jūsų dirbtuvės apdoroja tiek metalus, tiek nemetalus, CO2 lazerio ir CNC kombinacija siūlo universalumą, kurio pluošto sistemos negali pasiekti. Šios mašinos pjauna plonus metalo lakštus iki 25 mm storio, taip pat tvarko organines medžiagas, su kuriomis pluošto lazeriams tenka kovoti. Galingumas standartinėms komercinėms sistemoms paprastai svyruoja nuo 40 W iki 150 W.

CO2 sistemos taip pat užtikrina puikią pjūvio briaunos kokybę plonam nerūdijančiajam plienui ir aliuminiui, jei naudojamos tinkamos pagalbinės dujų sistemos. Mišrių medžiagų dirbtuvėms šis universalumas dažnai svarbesnis nei specializuotų pluošto sistemų greičio privalumai.

Tiesioginiai diodiniai lazeriai užima visiškai kitą nišą. Nors galingesnės ~40–60 W galios sistemos gali graviruoti metalus ir pjaustyti labai plonus lakštus, jos daugiausia skirtos entuziaztams ir mažosioms studijoms, dirbančioms su medžiu, odos dirbiniais ir akrilu. Stalo graviravimo įrenginys, naudojantis diodine technologija, yra puikus būdas pradėti mokytis lazerinių CNC pagrindų, tačiau rimtam metalo pjaustymui reikalingos pluošto arba aukštos galios CO2 sistemos.

Staliniai šilumos skaidymo įrenginiai tapo populiariais pasirinkimais papuošalų gamintojams ir mažos apimties metalo apdirbimo įmonėms, siūlant tikrąją metalo pjaustymo galimybę kompaktiškuose įrenginiuose. Šie įrenginiai užpildo spragą tarp entuziastų naudojamo įrenginio ir pramoninių sistemų.

Parametras	Skaidulinis lazeris	CO2 lasers	Diodinis lazeris
Bangos ilgis	1,06 μm	10,6 μm	0,8–1,0 μm
Geriausi medžiagų tipai	Pliena, nerūdijantis plienas, aliuminis, varis, varinis lydinys	Metalai, medis, akrilas, stiklas, odos dirbiniai	Medis, oda, popierius, tamsus akrilas
Metalo pjaustymo greitis	Greičiausiai	Vidutinis	Apribota graviravimui/skardoms
Eksploatacijos išlaidos	Žemiausia kaina vienam pjaustymui	Vidutinis	Labai žemas
Pradinis investavimas	Aukščiausias	Vidutinės klasės	Žemiausias
Tipiškas galios diapazonas	500 W – 40 kW	40 W – 150 W	5W – 60W
Pagrindinės programos	Pramoninė metalo apdirbimo, tikslūs detalių gamyba	Įvairių medžiagų dirbtuvės, ženklinimas	Mėgėjų projektai, graviravimas

Pasirinkimas tarp šių technologijų priklauso nuo jūsų pagrindinių medžiagų ir gamybos apimties. Skirdami pjaustyti metalą, pluošto lazeriai užtikrina nepakartotiną efektyvumą ir greitį. Įvairių medžiagų dirbtuvėms naudinga CO2 universalumas. Tiems, kurie nori biudžetinei pradėti lazerinę gamybą, diodiniai sprendimai suteikia prieinamą pradžios tašką, prieš pereinant prie galingesnės įrangos.

Supratimas, kuris lazerio tipas atitinka jūsų poreikius, yra tik pirmas žingsnis. Kita svarbi sąlyga – tinkamas technologijos suderinimas su konkrečiomis metalų rūšimis ir jų unikaliais pjaustymo reikalavimais.

Iliustruotas medžiagų vadovas nuo plieno iki specialiųjų lydinių

Kiekvienas metalas skirtingai elgiasi veikiamas lazerio spindulio. Tai, kas puikiai tinka mažangrūdžiams plienams, gali sugadinti vario lakštą. Šių medžiagų specifinių savybių supratimas paverčia gerus pjūvius išskirtiniais ir iš anksto neleidžia brangiems klaidoms atsirasti.

Pagrindiniai veiksniai, darantys įtaką bet kurio metalo reakcijai į lazerio pjaustymą, apima jo atspindį, šilumos laidumą, lydymosi temperatūrą ir storį. Kai Jūs lazeriu pjaunate metalo lakštus , šios savybės nulemia galios nustatymus, pjaustymo greitį, pagalbinės dujos parinkimą ir galiausiai pasiektą pjūvio krašto kokybę.

Plieno ir nerūdijančio plieno pjaizdymo parametrai

Anglinis plienas ir nerūdijantis plienas lieka pagrindiniais lazerio pjaustymo medžiagų tipais. Abi medžiagos efektyviai sugeria lazerio energiją ir sukuria nuosekliai švarius kraštus esant įvairiam storių diapazonui.

Minkštas plienas (mažo anglies kiekio plienas)

Žemas anglies plienas užtikrina palankiausias lazerinio pjaustymo sąlygas. Jo vidutinė lydymosi temperatūra ir geras energijos sugeriamumas daro jį idealų tiek pradedantiesiems, tiek didelės apimties gamybai. Pluošto lazerai puikiai susidoroja su žemu anglies plienu, o aukštos galios sistemos gali pjaustyti iki 25 mm storio plokštes.

• Rekomenduojamos galios nuostatos: 1–2 kW lakštam iki 6 mm; 3–6 kW 6–12 mm; 8–15 kW storesnėms plokštėms
• Briaunos kokybė: Puikus su tinkamomis nuostatomis; deguonies pagalba sukelia nedidelį oksidavimą, tačiau leidžia greitesnius pjaustymo greičius
• Šilumos paveikta zona: Vidutinis; kontroliuojamas su tinkamais pjaustymo greičiais
• Įprastos programos: Konstrukciniai komponentai, tvirtinimo detalės, korpusai, automobilių dalys

Nerūdijančio plieno lazerinis pjaustymas

Nerūdijantis plienas reikalauja šiek tiek daugiau dėmesio nei žemas anglies plienas. Didesnis chromo kiekis sukuria šviesą atspindinčią paviršių, o medžiagos stiprumas reikalauja lėtesnių pjaustymo greičių, kad būtų pasiektos švarios kraštinės. Tačiau rezultatai pateisina papildomus pastangas – nerūdijantis plienas tiesiogiai nuo pjaustymo stalo suteikia gražias, atsparias korozijai dalis.

• Rekomenduojamos galios nuostatos: 1-4 kW priklausomai nuo storio; optimalūs greičiai tarp 10–20 mm/s
• Briaunos kokybė: Puikus rezultatas naudojant azotą; be oksidų kraštai, paruošti suvirinimui ar dažymui
• Šilumos paveikta zona: Minimalūs, jei išlaikomi tinkami pjovimo greičiai; svarbu išlaikyti atsparumą korozijai
• Įprastos programos: Maisto apdirbimo įranga, medicinos prietaisai, architektūrinės plokštės, jūros reikmenys

Atspindinčių metalų, tokių kaip aliuminis ir varis, apdorojimas

Ar galima pjauti aliuminį lazeriu? Žinoma – bet reikia suprasti unikalias atspindinčių metalų kylančias problemas. Senesniems CO2 lazeriams buvo sunku pjauti aliuminį, varį ir varį, nes jų bangos ilgiai atsispindėjo nuo šių blizgių paviršių, o ne buvo sugerti. Šiuolaikiniai pluošto lazeriai visiškai pakeitė žaidimą.

Aliuminio lazerinis pjaustymas

Aliuminis derina didelę atspindžio gebą su puikiu šilumos laidumu – dvigubas iššūkis lazerinei pjaustyme. Šiluma greitai sklinda per medžiagą, todėl reikia daugiau energijos, kad būtų išlaikyta pjovimo temperatūra. Nepaisant šių sunkumų, tinkamai sukonfigūruoti pluošto lazeriai pjova aliuminį su įspūdingu tikslumu.

• Rekomenduojamos galios nuostatos: Didesnis už atitinkamą plieno storį; 60–80 % galios esant 10–20 mm/s greičiui
• Pjovimo dujos: Azotas būtinas švariems, be oksidų kraštams; didelis slėgis padeda pašalinti lydymosi medžiagą
• Briaunos kokybė: Nuostabiai iki puikiai; storesnėse dalyse gali būti matomos tam tikros juostelės
• Didžiausias praktinis storis: Iki 12 mm naudojant aukštos galios skaidrinius sistemas
• Įprastos programos: Aviacijos komponentai, elektronikos korpusai, ženklai, automobilių apdaila

Sėkmingam aliuminio lazeriniam pjaustymui svarbiausia tinkamai subalansuoti greitį ir galią. Per lėtai – kyla šiluma, sukelianti išlinkimą. Per greitai – pjūvis neproveržia viso storio. Aukšto slėgio azoto pagalbinės dujos padeda išpūsti lydymosi medžiagą ir neleidžia susidaryti oksidacijai, sukeliančiai nelygius kraštus.

Kviečių ir kitų rūšių

Tarp įprastų metalų varis yra atspindintis sunkiausiai. Jo šiluminis laidumas net viršija aliuminio, kas reiškia, kad šiluma pradingsta beveik taip pat greitai, kaip ją tiekiate. Variai, vario-cinko lydinys, elgiasi panašiai, tačiau yra šiek tiek lengviau valdomas.

• Rekomenduojamos galios nuostatos: Aukščiausias pasiekiamas; dažnai reikalingi specialūs antgaliai ir azoto aušinimas
• Briaunos kokybė: Pasiekiamas aukštos tikslumo pluoštinių lazerių pagalba; reikalauja atidžios parametrų optimizacijos
• Šilumos paveikta zona: Didelis šiluminis laidumas reikalauja greitesnio apdorojimo, kad būtų išvengta šilumos sklaidos
• Didžiausias praktinis storis: Paprastai apribotas iki 6–8 mm vario; šiek tiek daugiau alavoje
• Įprastos programos: Elektros komponentai, dekoratyvinės detalės, šilumokaičiai, muzikos instrumentai

Abiem – vario ir alavui – pluoštiniai lazeriai su bangos ilgiu apie 1,06 mikrometro efektyviai prasiskverbia ten, kur CO2 lazeriai nepajėgia. Trumpesnis bangos ilgis įveikia atspindžio barjerą, todėl šie anksčiau sunkiai apdirbami metalai tampa prieinami lazerinei gamybai.

Specialieji metalai

Be įprastų metalų, dėmesio vertos keletas specialių medžiagų:

Titanas pasileidžia aukščiausiu stiprumo ir svorio santykiu bei puikiu atsparumu korozijai. Jį gerai galima apdirbti pluoštiniais lazeriais, tačiau jis kainuoja brangiai. Titaną naudokite aviacijoje, medicinos implantuose ir ten, kur nėra jokių pakaitalų.

Galvanizuota plieno medžiaga apdorojamas panašiai kaip minkštasis plienas, tačiau išskiria cinko garus, reikalaujančius efektyvaus vėdinimo. Gerai tinka vidutinės galios nustatymai, nors cinko danga gali paveikti pjūvio krašto išvaizdą.

Nikolio lygos kaip Inconel atsparus ekstremaliems temperatūrų pokyčiams, todėl būtinas aviacijos ir pramonės srityse. Dėl jų tvirtumo reikalinga didesnė galia ir lėtesni greičiai, tačiau lazerinis pjaustymas vis tiek yra žymiai lengvesnis už mechaninius alternatyvius būdus.

Ne visi metalai vienodai tinka lazeriniam pjaustymui. Labai stori medžiagų sluoksniai, viršijantys 25–30 mm, dažnai apdorojami ekonomiškiau naudojant plazmą ar vandens srovę. Ypač atspindinčios poliruotos paviršiaus dangos gali reikalauti specialios paruošos. Kai kurie egzotiški lydiniai gali skleisti pavojingus garus, todėl būtinos specializuotos ištraukimo sistemos.

Žiniojimas, kurios medžiagos geriausiai reaguoja į lazerinį pjaustymą – ir kada protingiau pasirinkti alternatyvius metodus – sutaupo laiko, pinigų ir nepatogumų. Kita svarbiausia jūsų pjūvio kokybę veikianti sąlyga yra pagalbinės dujos, kurios dirba kartu su pačiu lazerio spinduliu.

Pagalbiniai dujos ir jų poveikis pjūvio kokybei

Jūsų lazerinis spindulys atlieka pjaunamąjį darbą, tačiau pagalbinės dujos nusprendžia, ar gausite nepriekaištingą kraštą, ar grublėtą, oksiduotą chaotišką paviršių. Šis dažnai nepastebimas lakštinio metalo lazerinio pjaustymo aspektas gali skirti skirtumą tarp detalių, pasiruošusių suvirinimui, ir detalių, kurios pateks į šiukšlių dėžę.

Pagalbinės dujos atlieka kelias svarbias funkcijas metale pjaunant lakštinį metalą. Jos išpučia išlydytą medžiagą iš pjūvio zonos, aušina aplinkinę sritį, kad būtų sumažintas šiluminis pažeidimas, ir apsaugo fokusavimo objektyvą nuo šiukšlių. Tačiau galbūt svarbiausia, kad jos chemiškai sąveikauja su įkaitintu metale, įtakodamos tiek pjaustymo greitį, tiek krašto kokybę.

Metalo apdirbime dominuoja trys dujos: deguonis, azotas ir suspaustas oras. Kiekviena iš jų turi aiškius pranašumus priklausomai nuo jūsų medžiagos, storio ir kokybės reikalavimų.

Deguonies pjaustymas angliniam plienui

Deguonis paverčia lazerinį plieno lakštų pjovimą nepaprastai efektyviu procesu. Kai deguonis susiduria su įkaitusiu plienu, vyksta egzoterminė reakcija – deguonis iš esmės sudegina geležį, generuodamas papildomą šilumą, kuri pagreitina pjovimą . Šis cheminis stiprinimas reiškia, kad galima pjauti storesnes medžiagas naudojant mažesnę lazerio galia.

Pagalvokite apie tai kaip apie kurą, dedamą į ugnį. Deguonis ne tik pašalina įkaitusią medžiagą; jis aktyviai dalyvauja pjovimo procese. Angliniam plienui tai reiškia:

• Padidėjęs pjovimo greitis - Iki 30 % greičiau nei inertinių dujų pjovimas storesnėse plokštėse
• Gilesnis prasiskverbimas - Galimybė tvarkyti plokštes iki 22 mm su vidutine lazerio galia
• Mažesnių galios reikalavimų - Egzoterminė reakcija papildo lazerio energiją
• Sumažinta dujų sąnauda - Žemesnis slėgis (3–10 bar) lyginant su azotu

Kompromisas? Deguonis sukuria oksidinį sluoksnį pjovimo kraštuose. Tamsus, į skalas panašus dengiamasis sluoksnis susidaro, kai geležis aukštoje temperatūroje reaguoja su dujomis. Konstrukcijoms, kurios bus dažomos arba padengtos milteliniais dažais, šis oksidavimas beveik neturi reikšmės. Tačiau detalėms, reikalaujančioms suvirinimo ar matomų kraštų, gali prireikti antrinio valymo.

Deguonies grynumas turi didelę reikšmę. Pramonės standartai rekomenduoja 99,5 % arba aukštesnį grynumą, kad būtų išlaikyta pastovi pjovimo kokybė. Net nedidelis grynumo sumažėjimas – nuo 99,97 % iki 99,95 % – gali pastebimai sumažinti plonų metalų pjovimo greitį.

Azotas švariems nerūdijančio plieno kraštams

Azotas naudojamas priešingai. Kaip inertinės dujos, jis visiškai nereaguoja su įkaitintu metale. Vietoj to azotas aplink pjovimo zoną sukuria deguonies neturinčią aplinką, neleidžiančią vykti oksidacijai. Rezultatas – šviesus, švarus kraštas, kuriam nereikia jokio papildomo apdorojimo.

Kai kalbama apie nerūdijantį plieną, aliuminį ir bet kurią sritį, kur svarbus kraštų išvaizda, azotas užtikrina geresnius rezultatus. Azotu dirbantis lazerinis lakštinio metalo pjovimo įrenginys sukuria kraštus, tinkamus nedelsiant suvirinti, dažyti arba montuoti matomoje vietoje.

Tačiau azotas keliamas didesnes reikalavimus jūsų sistemai:

• Didesnis darbinis slėgis - Paprastai 15–30 Bar, palyginti su 3–10 Bar deguonies atveju
• Didesnis dujų suvartojimas - srautas nuo 50 iki 150 kubinių metrų per valandą, priklausomai nuo storio
• Padidėjusios išlaidos - Maždaug 2-3 kartus brangiau už deguonį
• Lėtesni storosios plokštės greičiai - Nėra egzoterminio stiprinimo, tai reiškia, kad visas darbus atlieka laseris.

Azoto grynumo reikalavimai viršija deguonies standartus. Taikymams, kuriuose briaunos spalva yra kritinė svarbos – aviacija, medicinos prietaisai, architektūriniai skydai – 99,99 % arba aukštesnis grynumas neleidžia jokio nuspalvinimo. Žemesnis grynumas įneša pėdsakus deguonies, kurie gali sukelti subtilų pageltonimą ant nerūdijančio plieno briaunų.

Suspaustas oras siūlo tarpinį variantą biudžetui svarbiausiems darbams. Jame esantys apie 78 % azoto ir 21 % deguonies suteikia dalinės oksidacijos privalumų, išlaikant minimalias išlaidas. Laserinei metalo lakštų, storesnių nei 3 mm, pjaustymui suspaustas oras dažnai duoda priimtinus rezultatus už mažą dalį specialiųjų dujų kainos.

Suspausto oro deguonies kiekis sukelia šviesesnę oksidaciją nei gryno deguonies pjaustymas, todėl atsiranda pilkšvos briaunos, o ne tamsus apdegimas. Šis paviršiaus apdorojimas tinka detalėms, kurios bus dažomos, dengiamos milteliniais dažais ar naudojamos ten, kur briaunos išvaizda nėra kritinė.

Oros sistemoms reikia slėgio nuo 150 iki 200 psi ir būtina tinkama filtracija, kad būtų apsaugoti optiniai komponentai. Bet koks tepalo ar drėgmės užterštumas gali pažeisti lęšius ir iškraipyti spindulį, todėl verta investuoti į aukštos kokybės džiovinimo ir filtravimo įrangą.

Pasirinkus tinkamą dują, svarbiausia atitikti jūsų prioritetus:

• Anglinis plienas su antrine apdaila? Pasirinkite deguonį dėl greičio ir kainos efektyvumo
• Nerūdijantis plienas ar aliuminis, reikalaujantys švarių kraštų? Azotas užtikrina beoksidinius rezultatus
• Plonas medžiaga ir biudžeto apribojimai? Suspaustas oras užtikrina ekonomišką apdorojimą
• Detalės, kurios bus suvirinamos? Azotas prevencijai nuo oksidacijos, silpninančios suvirinimo siūles
• Matomi architektūriniai komponentai? Aukštos grynumo azotas užtikrina ryškius ir vientisus kraštus

Dujų slėgis tiesiogiai veikia pjaustymo kokybę ne tik medžiagą šalinant. Aukštesnis slėgis aktyviau išstumia lydytą metalą, sumažindamas apsagų susidarymą apačioje. Tačiau per didelis slėgis gali sukelti turbulenciją, dėl kurios atsiranda nelygūs pjaustymo paviršiai. Optimalaus taško – paprastai 8–12 Bar deguonies atveju storesniame plieno ir 18–25 Bar azoto nepridėtiniam plienui – nustatymui reikia atlikti bandymus su jūsų konkrečia įranga ir medžiagomis.

Sužinoję, kaip pagalbinės dujos veikia jūsų lazeriniu būdu pjaustomų lakštinių medžiagų rezultatus, galėsite kontroliuoti tiek kokybę, tiek sąnaudas. Tačiau dujų parinkimas yra tik vienas iš kintamųjų, turinčių įtakos galutinei krašto kokybei. Kitas svarbus aspektas – tai tikslumo parametrai ir defektai, kurie skiria priimtinus detalių galus nuo išskirtinių.

Tikslumo parametrai ir krašto kokybės standartai

Ar kada nors domėjotės, kodėl kai kurie lazerio pjaunami detalės puikiai iškrenta iš lakšto, o kiti reikalauja didelio tvarkymo? Skirtumas slypi suprantant pjūvio plotį, tarpus ir subtilius parametrus, kurie skiria profesionalaus lygio rezultatus nuo vidutinio lygio pjaunamų detalių.

Kai metalo lazerio pjaustymo mašina pjauna per medžiagą, ji nepašalina ašmenų plonumo linijos. Spindulys išgarina nedidelę medžiagos kanalo dalį, vadinamą kerfu. Šis pjūvio plotis kinta priklausomai nuo jūsų lazerio tipo, medžiagos, storio ir fokusavimo nustatymų – ir neatsižvelgiant į tai projektuojant, gaunamos detalės netinka tinkamai viena prie kitos.

Pjūvio pločio ir tarpų diapazonų supratimas

Pjūvio plotis paprastai svyruoja nuo 0,1 mm iki 0,5 mm, priklausomai nuo jūsų įrenginio. Plonoms metalo plokštėms iki 3 mm, tikėkitės pjūvio pločio apie 0,1–0,2 mm. Storėjant medžiagai, šis tarpas didėja, nes spindulys platėja gilesniuose pjūviuose. Skaiduliniai lazeriai paprastai sukuria siauresnius pjūvius nei CO2 sistemos dėl siauresnio spindulio fokusavimo.

Kodėl tai svarbu jūsų dizainams? Įsivaizduokite, kad pjaunamos tarpusavyje sujungiamos detalės, kai iškišos patenka į plyšius. Jei jūsų CAD faile nurodyta 10 mm iškiša ir 10 mm plyšys, iš tikrųjų jos netiks – pjūvis pašalina medžiagą iš abiejų elementų. Profesionalios tikslumo lazerinio pjaustymo paslaugos automatiškai atsižvelgia į pjūvio plotį, tačiau suprasdami šią sąvoką galėsite aiškiau išreikšti reikalavimus.

Matmeninė tikslumas lazeriniame pjaustyme paprastai yra ±0,005 colio (maždaug ±0,127 mm) , o pjūvio plotis gali būti toks siauras kaip 0,004 colio, priklausomai nuo lazerio galios ir medžiagos storio. Šis lazerinio pjaustymo tikslumas viršija plazmos pjaustymo rezultatus (paprastai ±0,020 colio) ir artėja prie brangesnių apdirbimo operacijų tikslumo.

Padėties tikslumas ir kartojamumas nusako, ar jūsų šimtasis gaminys atitiks pirmąjį. Kokybiški metalo lazerio pjaustymo įrenginiai išlaiko padėties tikslumą ±0,05 mm ribose ir kartojamumą, užtikrinantį nuoseklią matmenų tikslumą visoje gamybos partijoje. Lazeriu pjaustomiems metaliniams paneliams, skirtiems architektūriniams montažams, šis nuoseklumas reiškia, kad kiekviena panelė tiksliai atitiks kitą surinkimo metu.

Tolerancijos reikalavimai skiriasi priklausomai nuo paskirties:

• Lazeriu pjaustyti dekoratyviniai metaliniai paneliai: ±0,25 mm paprastai yra priimtina; svarbesnis vizualinis vaizdas nei matmenų tikslumas
• Konstrukciniai komponentai: ±0,1–0,15 mm užtikrina tinkamą sukibimą su jungiamosiomis detalėmis
• Aukšto tikslumo lazeriu pjaustomos detalės aviacijai ar medicinos pramonei: gali reikėti ±0,05 mm arba siauresnių verčių; aptarkite galimybes su savo gamintoju
• Elektronikos korpusai: ±0,1 mm užtikrina tinkamą komponentų tvirtinimą ir surinkimą

Droso, šiurkščių kraštų ir karščio pažeidimų prevencija

Net ir esant idealiai mašinos kalibruotei, pjovimo kokybės problemos atsiranda dėl sudėtingo sąveikavimo tarp lazerio spindulio, pagalbinio dujų srauto ir medžiagos. Suprasdami, kas sukelia dažnas defektų rūšis, galėsite patys koreguoti parametrus arba išmintingai bendrauti su savo gamybos partneriu.

Fizika, stovinti už šiukščių susidarymą, paaiškina, kodėl paprasčiausias judėjimo sulėtinimas dažnai pablogina situaciją. Kai lazerio spindulys per ilgai užtrunka vienoje vietoje, perteklinis šilumos kiekis sukelia garinimąsi, kuris trikdo dujų srautą. Šis turbulentiškumas trukdo tinkamai išpūsti išlydytą medžiagą, kuri vėliau sustingsta kaip šiukštės apatinėje briaunoje. Priešingai intuicijai, pjovimo greičio padidinimas dažnai pašalina šiukštes, sumažindamas šilumos kaupimąsi.

Defektas	Išvaizda	Pagrindinės priežastys	Prevencijos strategijos
Šlakas	Užkietėję metalo lašai apatinėje briaunoje	Pjovimo greitis per lėtas; nepakankamas dujų slėgis; užterštas sriegis	Padidinkite greitį; optimizuokite dujų slėgį; prižiūrėkite švarų sriegį
Užlaidai	Aštrūs iškilimai palei pjovimo kraštą	Per didelis šilumos tiekimas; netinkama židinio padėtis; dujų srauto sutrikdymas	Šiek tiek padidinkite pjaustymo greitį; patikrinkite židinio kalibravimą; patikrinkite antgalio būklę
Linijavimas	Matomos eilutės ar grioveliai pjūvio paviršiuje	Spindulio svyravimas; netinkamas galingumo ir greičio santykis; storio medžiagos poveikis	Optimizuokite galingumo ir greičio balansą; naudokite tinkamą antgalio konstrukciją pagal storį
Šilumos sukelta išblukimas	Mėlynas, geltonas ar rudas atspalvis kraštų srityje	Per didelė šilumos paveiktos zonos plotas; per lėtas pjaustymo greitis; nepakankama dujų grynumas	Padidinkite greitį; naudokite aukštesnio grynumo azotą; patikrinkite tinkamą dujų srautą
Nevisiški pjūviai	Medžiaga visiškai neatsiskiria	Nepakankamas galingumas; per greitas greitis; neteisinga židinio padėtis	Sumažinkite greitį; padidinkite galingumą; perkoreguokite židinio aukštį

Ypatingas dėmesys turi būti skiriamas židinio padėčiai, nes ji veikia beveik visus kokybės parametrus. Kai židinys per aukštai yra pjūvyje, apatinėje briaunoje susidaro adatinių liekanų. Jei jis per žemai, prarandamas pjovimo greitis ir galima sukurti burbuliškus darinius dėl per didelio srauto. Šiuolaikinės mašinos automatiškai kalibruoja židinį, tačiau rezultatų nuoseklumui užtikrinti tikrinimas išlieka būtinas.

Medžiagų kraštų kokybės skirtumai atspindi jų unikalias šilumines savybes. Nerūdijantis plienas suazoto pagalba tinkamu greičiu apdorojamas duoda švariausius kraštus. Anglinis plienas leidžia nedidelę oksidaciją mainais į greitesnį apdorojimą su deguonimi. Aliuminis reikalauja atsargaus parametrų subalansavimo, kad išvengtume šiluminės laidumo sukeliamo krašto šiurkštumo.

Dujų dinamika vaidina didesnį vaidmenį, nei daugelis operatorių supranta. antgalio atstumas iki paviršiaus turėtų būti lygus vienam antgalio skersmeniui —per aukšta, ir pagalbinis dujų srautas sunkiai efektyviai išneša išlydytą medžiagą. Pjaunant azotu, dujų srautas tampa sprogmeniu ir sukuria smūgio bangas. Kai antgalio aukštis nukrypsta nuo optimalaus, šios smūgio bangos neigiamai sąveikauja su pjūviu, dėl ko netolygiai išnešama išlydyta medžiaga, kuri sustirpsta ir virsta burbulais.

Net aplinkos sąlygos daro įtaką pjaustymo kokybei. Karštos dujų molekulės juda greičiau ir kitaip sąveikauja su pagalbinių dujų srautu. Operatoriams gali prireikti skirtingų slėgio nustatymų drėgną liepos popietę lyginant su sausu sausio rytu. Tai paaiškina, kodėl parametrai, kurie puikiai veikė pernai, staiga pradeda duoti prastesnius rezultatus.

Norėdami, kad lazerio pjaunamos detalės atitiktų griežčiausius tolerancijos reikalavimus ir būtų švariausi kraštai, aiškiai nurodykite kokybės reikalavimus prieš pradedant gamybą. Nurodykite, ar kraštai turi būti tinkami suvirinimui, dažymui ar matomoms sritims. Ši informacija padeda gamintojams optimizuoti parametrus jūsų konkrečioms reikmėms, o ne taikyti bendruosius nustatymus.

Kokybės parametrai ir kraštų standartai sudaro sėkmingos metalo apdirbimo pagrindą. Tačiau tikslumo supratimas yra vertingas tik tuomet, kai galite pasirinkti tinkamą pjaustymo metodą savo projektui. Sprendimas tarp lazerio, vandens srovės ir plazmos pjaustymo priklauso nuo veiksnių, kurie išeina toliau nei tikslumo specifikacijos.

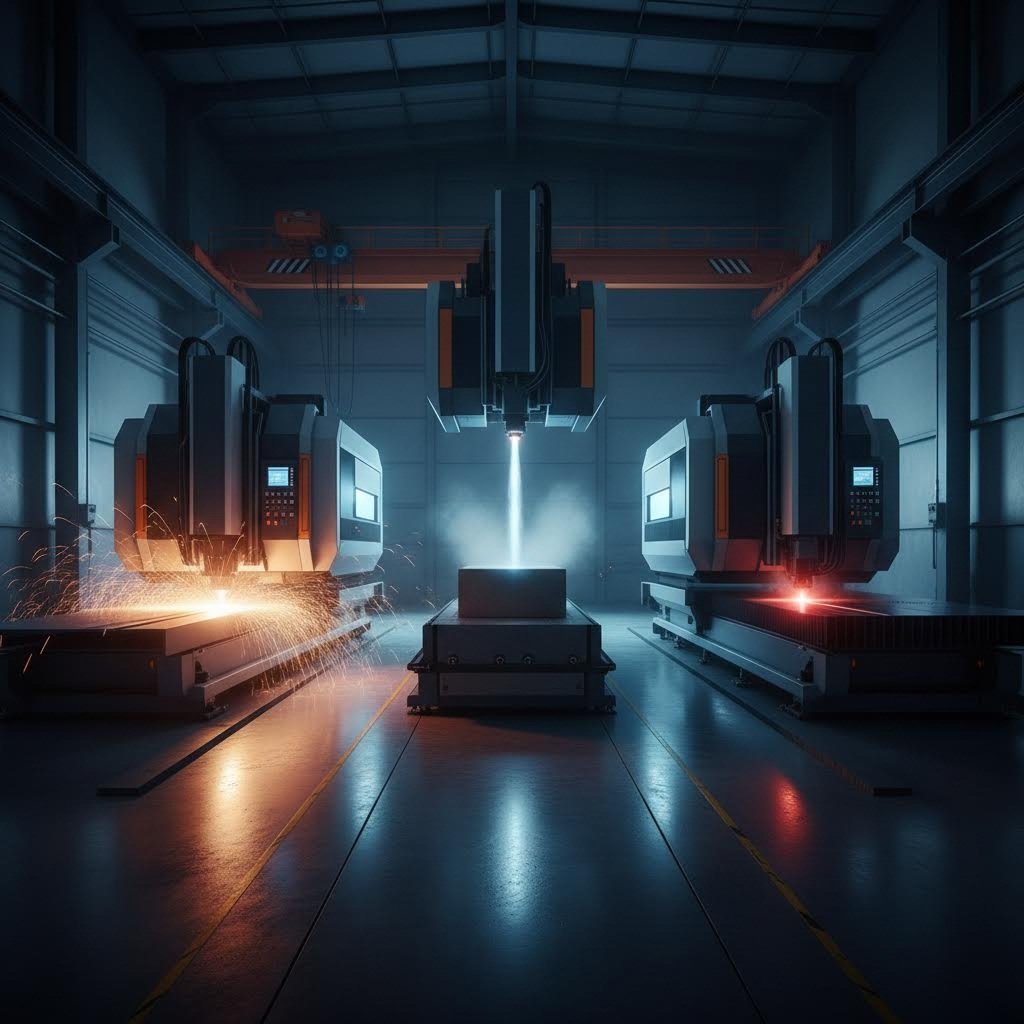

Lazerio, vandens srovės ir plazmos pjaustymo sprendimų sistema

Jūs jau išmanote tikslumo parametrus ir žinote, kas daro švarų kraštą. Dabar kyla praktinis klausimas: ar metalo lazerio pjaustymas iš tikrųjų yra tinkamas pasirinkimas jūsų projektui, ar kitas pjaustymo metodas būtų tinkamesnis?

Tai nėra susiję su „geriausios“ technologijos paieška – svarbiausia yra pritaikyti tinkamą metalo pjaustymo mašiną jūsų specifiniams reikalavimams. Kiekvienas metodas puikiai tinka skirtingoms situacijoms, o šių skirtumų supratimas padeda sutaupyti lėšų ir pasiekti geresnių rezultatų.

Kada lazerinis pjaustymas pranašesnis už vandens srovės ir plazmos būdą

Lazerinis pjaustymas yra lyderis tuomet, kai reikia tikslumo, greičio ir švarių kraštų plonuose bei vidutinio storio metaluose. Tyrimai, atlikti tūkstančiuose taikymų, parodė, kad lazerinis pjaustymas ypač gerai veikia plonose plokštėse, kur reikalingi tikslūs, sudėtingi pjūviai. Susitelkęs spindulys sukuria aštrius kampus ir glotnius kraštus, kuriems dažnai nereikia papildomo apdorojimo.

Apsvarstykite lazerinį pjaustymą kaip pirmą pasirinkimą, kai:

• Svarbūs sudėtingi dizainai - Mažos skylės, siauri kampai ir sudėtingi raštai, kuriuos sunku įveikti kitais metodais
• Ploni iki vidutinio storio medžiagų lapai - Lapai nuo 0,5 mm iki apie 20 mm plienui
• Aukštos intensyvumo gamyba - Greičio pranašumas didėja didinant kiekį
• Pageidaujamas minimalus tolesnis apdorojimas - Briaunos dažnai jau paruoštos nedelsiant suvirinti arba dažyti
• Tikslumo reikalavimai yra aukšti - Tolerancijos nuosekliai pasiekiamos ±0,1 mm ribose

Metalo pjaustymo lazerinis aparatas tikrai puikiausiai tinka elektronikos korpusams, tiksliesiems tvirtinimo elementams, dekoratyviniams skydams ir bet kokioms sritims, kur detalės ir briaunų kokybė pateisina investicijas. Medicinos prietaisams ir aviacijos detalėms, reikalaujantiems griežtų specifikacijų, lazerinis pjaustymas užtikrina pastovumą, kurio reikalauja šios pramonės šakos.

Tačiau lazeriniam pjaustymui pasiekus ribas esant labai storiems medžiagoms, pramoniniai taikymai dažnai parodo, kad anglies plienas storesnis nei 20 mm ir nerūdijantis plienas storesnis nei 16 mm žymiai sumažina pjaustymo greitį ir padidina vienos detalės eksploatacijos išlaidas.

Alternatyvų supratimas

Plazminė girta

Plazma naudoja elektros lanką ir suspaustą dują, kad perpjautų laidžiąsias metalines plokštes įspūdingu greičiu. Jei dirbate su storomis plieninėmis plokštėmis – ypač pusės colio ar storesnėmis – plazma siūlo nepalenkiamą kainos efektyvumą.

Testavimas parodė, kad plazmos pjaustymas 2,54 cm plieno yra apie 3–4 kartus greitesnis nei vandens srove, o eksploatacijos išlaidos – maždaug pusė mažesnės vienam tiesiametrui. Įrangos investicijos taip pat palankesnės plazmai – visos sistemos kainuoja apie 90 000 JAV dolerių, palyginti su panašaus dydžio vandens srauto įranga, kuri kainuoja apie 195 000 JAV dolerių.

Kompromisas susijęs su tikslumu ir pjūvio kraštų kokybe. Plazma sukuria didelį šilumos poveikį, dėl ko atsiranda didesnės šilumos paveiktos zonos. Pjūvio kraštai tiksliesiems taikymams dažnai reikalauja papildomo apdorojimo, o pasiekti tarpą siauresnį nei ±1 mm yra sudėtinga.

Vandens strūvio girta

Vandens srauto technologija naudoja aukšto slėgio vandenį, maišytą su abrazyvinėmis dalelėmis, kad būtų galima pjaustyti beveik bet kokį medžiagą – plieną, akmenį, stiklą, kompozitus, net titaną. Vandens srauto rinkos augimas, prognozuojamas pasiekti daugiau nei 2,39 mlrd. JAV dolerių iki 2034 m. atspindi jos plečiamą vaidmenį tiksliajame gamybos sektoriuje.

Koks esminis pranašumas? Visiškai jokio šilumos poveikio. Vandens srove pjovimas sukuria nulinę šilumos paveiktą zoną, o tai reiškia, kad medžiaga neišsikreips, neprakietės ir jos metalurginės savybės nebus iškraipytos. Ten, kur negalima kompromituoti metalurginės vientisumo, ypač šilumai jautrioms medžiagoms ar detalėms, vandens srove pjovimas yra vienintelis tinkamas sprendimas.

Tikslumas varžosi su lazeriniu pjaustymu, pasiekiant ±0,1 mm, o dinaminės sistemos gali pasiekti net ±0,02 mm tikslumą. Tačiau greitis tampa apribojimu – vandens srove pjovimo procesas yra žymiai lėtesnis už lazerinį ar plazminį, todėl jis netinka didelės apimties masinei gamybai, kur svarbus ciklo laikas.

Kriterijus	Lazerinis pjovimas	Plazminė girta	Vandens strūvio girta
Medžiagos storio diapazonas	0,5 mm - 25 mm (priklauso nuo medžiagos)	1 mm - 120 mm	0,8 mm - 100 mm+
Tikslumas/Leistinė paklaida	±0,1 mm (puikus)	±1 mm (vidutinis)	±0,1 mm iki ±0,02 mm (puikus)
Briaunos kokybė	Puikus – dažnai paruoštas virinti	Vidutinis – paprastai reikalingas apdaila	Puikus – lygus, be šiluminio poveikio
Iškirimo greitis	Greita plonaus/vidutinio storio medžiagoms	Greitas storesnėse medžiagose	Lėta visų storio medžiagoms
Kaina už detalę (apimtis)	Žema plonoms medžiagoms	Žemiausia storesniam plienui	Aukštesnė dėl sąnaudų ir laiko
Šilumos poveikis	Minimali šilumos takos zona su tinkamais parametrais	Reikšminga šilumos takos zona	Nėra – šaltasis pjaustymo procesas
Medžiagų universalumą	Pirmiausia metalai (pluoštas); metalai ir ne metalai (CO2)	Tik laidūs metalai	Bet koks medžiaga, išskyrus prieštampinę stiklą
Geriausi taikymo atvejai	Tikslūs komponentai, elektronika, detalių dizainai	Konstrukcinė plienas, sunkieji gamybos darbai	Šilumai jautrios medžiagos, kompozitai, akmuo

Projekto pritaikymas tinkamam pjaustymo būdui

Teisingas pasirinkimas prasideda nuo sąžiningos projekto reikalavimų vertinimo. Užduokite sau šiuos klausimus:

Kokios medžiagos ir storio ruošinį pjoviate?

Plenui iki 20 mm metalo pjaustymo lazerinis aparatą paprastai siūlo geriausią greičio, tikslumo ir pjūvio krašto kokybės derinį. Virš 25 mm plazma tampa vis labiau patraukli angliniam plienui. Vandens srove pjaunama didžiausias storio diapazonas, tačiau lėtesniu greičiu.

Koks turi būti galutinių detalių tikslumas?

Griežtos leistinosios nuokrypos žemiau ±0,5 mm palankesnės lazeriui ar vandens srovei. Jei aplikacijai pakanka ±1 mm – kas dažna konstrukcinėje gamyboje – plazmos greičio pranašumas yra ekonomiškai naudingesnis.

Ar šiluma veikia jūsų medžiagos savybes?

Užkalinami medžiagų, termiškai apdoroti lydiniai arba komponentai, reikalaujantys specifinių metalurginių savybių, reikalauja vandens srovės šaltojo pjaustymo proceso. Lazerinis pjaustymas sukuria minimalias šilumos paveiktas zonas, tačiau negali prilygti vandens srove pjaunamo visiškam terminiam neutralumui.

Kiek jums reikia?

Partijos dydis labai stipriai veikia metodo pasirinkimą. Prototipams ir mažiems tiražams svarbiausia paruošimo trukmė ir tikslumas vienam gaminio vienetui – čia puikiai tinka lazeris arba vandens srovė. Didelėms serijoms lazerio greičio pranašumas darosi ryškesnis, todėl tai yra geriausias lazeris tūkstančiams identiškų detalių pjaustyti ekonomiškai.

Daugelis gamybos dirbtuvių supranta, kad viena technologija negali apimti visų situacijų. Plazma ir lazeris dažnai derinasi puikiai dirbtuvėms, tvarkančioms įvairialypes užduotis, o vandens srovė prideda lankstumo sunkioms medžiagoms.

Sprendimų priėmimo schema praktikoje:

• Plona lakštinė metalo plokštė su sudėtingais raštais? Lazerinis pjaustymas – be konkurencijos
• Storos plieno plokštės konstrukciniams taikymams? Plazma užtikrina greitį ir vertę
• Šilumai jautrūs aviacijos kompozitai? Vandens srove pjovimas išsaugo medžiagos vientisumą
• Įvairios medžiagos, įskaitant akmenį ar stiklą? Dėl vandens srovės universalumas laimi
• Didelio kiekio tikslūs komponentai? Lazeris, pjoviantis metalą, siūlo nepasiekiamą našumą

Šių skirtumų supratimas suteikia jums kontrolę daryti gamybos sprendimus. Tačiau tinkamos pjovimo technologijos pasirinkimas yra tik viena kaina lemiančio galvosūkio dalis. Faktoriai, lemiantys faktinę kainą – medžiaga, sudėtingumas, kiekis ir apdorojimo reikalavimai – nusipelnė tokios pat atidžios analizės.

Metalo lazerinio pjaustymo kaštų ir kainodaros supratimas

Jūs pasirinkote tinkamą pjovimo technologiją ir žinote, ko tikėtis iš kokybės. Dabar atsiranda klausimas, kuris lemia, ar jūsų projektas bus tęsiamas: kokia bus faktinė kaina?

Štai kas labiausiai nustebina žmones dėl lazerinio pjaustymo kainų: kaina už kvadratinį plotą beveik nieko jums nesako. Paprastas kvadratinis skydas ir sudėtingas dekoratyvinis gaminys, išpjauti iš identiškų medžiagos lakštų, gali skirtis drastiškai. Suprasdami kodėl, galėsite tiksliau planuoti biudžetą ir netgi sumažinti išlaidas.

The pagrindinė kainodaros formulė išsiskaido taip: Galutinė kaina = (Medžiagų sąnaudos + Kintamosios sąnaudos + Pastoviosios sąnaudos) × (1 + Pelno marža). Kintamosios sąnaudos – daugiausia tai mašinos darbo laikas – lemia didžiausius skirtumus tarp pasiūlymų. Būtent čia dizaino sprendimai tiesiogiai veikia jūsų kišenę.

Detali dalies kainos struktūros analizė

Kai metalo lakštų pjaustymo mašina apdoroja jūsų projektą, į galutinę kainą susideda keletas kaštų veiksnių. Kiekvieno veiksnio supratimas atskleidžia galimybes optimizuoti išlaidas.

• Medžiagos tipas ir rūšis - Nerūdijantis plienas brangesnis už minkštąjį plieną; aviacijos lydiniai aliuminis kainuoja daugiau nei standartiniai lydiniai. Pradinė žaliavos kaina nustato jūsų bazę.
• Lapų panaudojimo efektyvumas - Tai, kaip gerai jūsų detalės išdėstytos standartinio dydžio lakštuose, lemia atliekų kiekį. Blogas išdėstymas reiškia, kad mokate už medžiagą, kuri virsta šiukšlėmis.
• Pjovimo laikas, pagrįstas perimetro ilgiu - Svarbiau yra bendras tiesinis atstumas, kurį įveikia lazeris, o ne detalės plotas. 10 colių kvadratas su 40 coliais perimetro kainuoja mažiau nei sudėtinga forma su 80 coliais pjūvių.
• Pervertimo skaičius - Kiekvienam skyliui, plyšiui ar išpjovai reikia, kad lazeris pradurtų naują medžiagą. Projektas su 50 mažų skylių kainuoja žymiai daugiau nei vienas didelis angas – kiekvienas pradūrimas prideda laiko.
• Paruošimo mokesčiai - Medžiagos įkrovimas, mašinos kalibravimas ir jūsų failo paruošimas reikalauja operatoriaus laiko nepriklausomai nuo užsakymo kiekio.
• Sekundinės operacijos - Lankstymas, gręžimas, šlifavimas, miltelinis dažymas arba kita apdaila papildomai apmokestinama atskirai nuo paties pjovimo.

Medžiagos storis nusipelno ypatingo dėmesio, nes jo poveikis yra netiesinis. Medžiagos storio padvigubinimas gali padidinti pjovimo laiką ir kainą daugiau nei dvigubai, nes lazeriui reikia judėti žymiai lėčiau, kad būtų pasiekta švari penetracija. Kiekvieną kartą, kai jūsų dizainas leidžia, nurodykite ploniausią medžiagą, atitinkančią konstrukcinius reikalavimus – tai nedelsiant sutaupys lėšų.

Įrangos valandos kaina paprastai svyruoja nuo 60 iki 120 JAV dolerių, priklausomai nuo įrenginio galimybių. Aukštesnės galios pramoniniai sistemos turi aukštesnę kainą už valandą, tačiau dažnai darbus atlieka greičiau, todėl potencialiai kompensuoja skirtumą už valandą.

Kaip sudėtingumas ir kiekis veikia jūsų kainos pasiūlymą

Dizaino sudėtingumas mašininiam laikui sukuria daugiklio efektą. Sudėtingi raštai su siaurais kreivėmis verčia pjovimo galvutę daug kartų sulėtinti judėjimą. Aštrūs kampai reikalauja pagreičio pokyčių, kurie prideda kelias sekundes vienam elementui – tas sekundės kaupiasi per šimtus detalių.

Tikslūs ribiniai nuokrypiai, nurodyti virš to, ko iš tikrųjų reikalauja jūsų taikymas, yra dar vienas paslėptas kaštų veiksnys. Išlaikyti ±0,05 mm tikslumą reikalauja lėtesnių, griežčiau kontroliuojamų mašinų judesių nei ±0,25 mm ribiniai nuokrypiai. Prieš nustatydami griežtas sąlygas, objektyviai įvertinkite, ko iš tikrųjų reikia jūsų surinkimui ar funkcijai.

Kiekis visiškai pakeičia ekonomiką. Šie fiksuoti paruošimo kaštai – failų paruošimas, įrangos kalibravimas, medžiagų užkrovimas – paskirstomi kiekvienam užsakytam gaminiui. Užsakykite dešimt detalių – ir paruošimo kaštai žymiai padidins kiekvienos detalės kainą. Užsakykite tūkstantį – ir paruošimo kaštai tenkantis vienai detalei tampa nežymūs.

Didelio kiekio užsakymams suteikiami apimties nuolaidos gali siekti net 70 %, palyginti su vieno gaminio kaina. Net nedidelis kiekio padidėjimas nuo 10 iki 50 vienetų dažnai atveria reikšmingas kainų nuolaidas.

Individualūs lazerio pjaustymo projektai labai naudos iš dizaino optimizavimo prieš prašant kainos pasiūlymų. Ten, kur įmanoma, supaprastinus geometriją, mažinant skvarčių skaičių, jungiant mažas skyles į plyšius, ir užtikrinant, kad jūsų CAD failas neturėtų pasikartojančių linijų, tiesiogiai sumažinamas stendo darbo laikas.

Efektyvus išdėstymas – detalių išdėstymas taip, kad būtų minimaliai švaistomos lakštinės medžiagos – tai dar viena optimizavimo galimybė. Kai kurie gamintojai automatiškai naudoja pažangias išdėstymo programas, o kitiems patinka gauti iš anksto išdėstytus failus, kurie parodo medžiagų naudojimo efektyvumą.

Kai prašote kainos pasiūlymų, parengti šią informaciją tiksliai kainodarai:

• Visiškus CAD failus suderinamuose formatuose (pageidautina DXF, DWG arba STEP)
• Medžiagos specifikaciją, įskaitant tipą, rūšį ir storį
• Reikiamą kiekį ir ar numatomos pakartotinės užsakymų serijos
• Tolerancijų reikalavimus – nurodykite tik tada, kai būtina griežtesnės nei standartinės
• Būtinas antrines operacijas (lenkimas, apdaila, įtvirtinimo detalių montavimas)
• Pristatymo terminų lūkesčiai

Kai svarstoma įsigyti įrangą savo patalpose, kyla klausimas apie lazerinio pjaustymo mašinos kainą. Pradedančiųjų lygio sistemos kainuoja nuo 20 000–50 000 JAV dolerių už bazines funkcijas, o pramoniniai skaidmenų lazeriniai pjaustymo įrenginiai pardavimui kainuoja nuo 100 000 iki daugiau nei 500 000 JAV dolerių aukštos galios konfigūracijoms. Daugelis projektų išorinį įrangos naudojimą laiko ekonomiškesniu variantu tol, kol apimtys nepateisina kapitalinių investicijų.

Gavus kelias pasiūlymas, galima palyginti kainas, tačiau žemiausia kaina ne visada reiškia geriausią vertę. Gamintojas, siūlantis nemokamą konstrukcijos technologijos vertinimą, gali nurodyti pokyčius, kurie ilguoju metu sutaupys daugiau lėšų nei bet koks kainų skirtumas. Norint suprasti, kiek lazerinio pjaustymo mašina verta jūsų konkretiems poreikiams – ar tai naudojant paslaugas, ar įsigyjant įrangą – reikia sąžiningai įvertinti gamybos apimtis, sudėtingumą ir terminų reikalavimus.

Sąnaudų optimizavimas suteikia jums kontrolę ties savo gamybos biudžetu. Tačiau prieš pradedant apdirbti bet kokį metalą, būtina užtikrinti saugos protokolus ir tinkamą vėdinimą – ypač kai skirtingi metalai apdorojimo metu sukelia skirtingus pavojus.

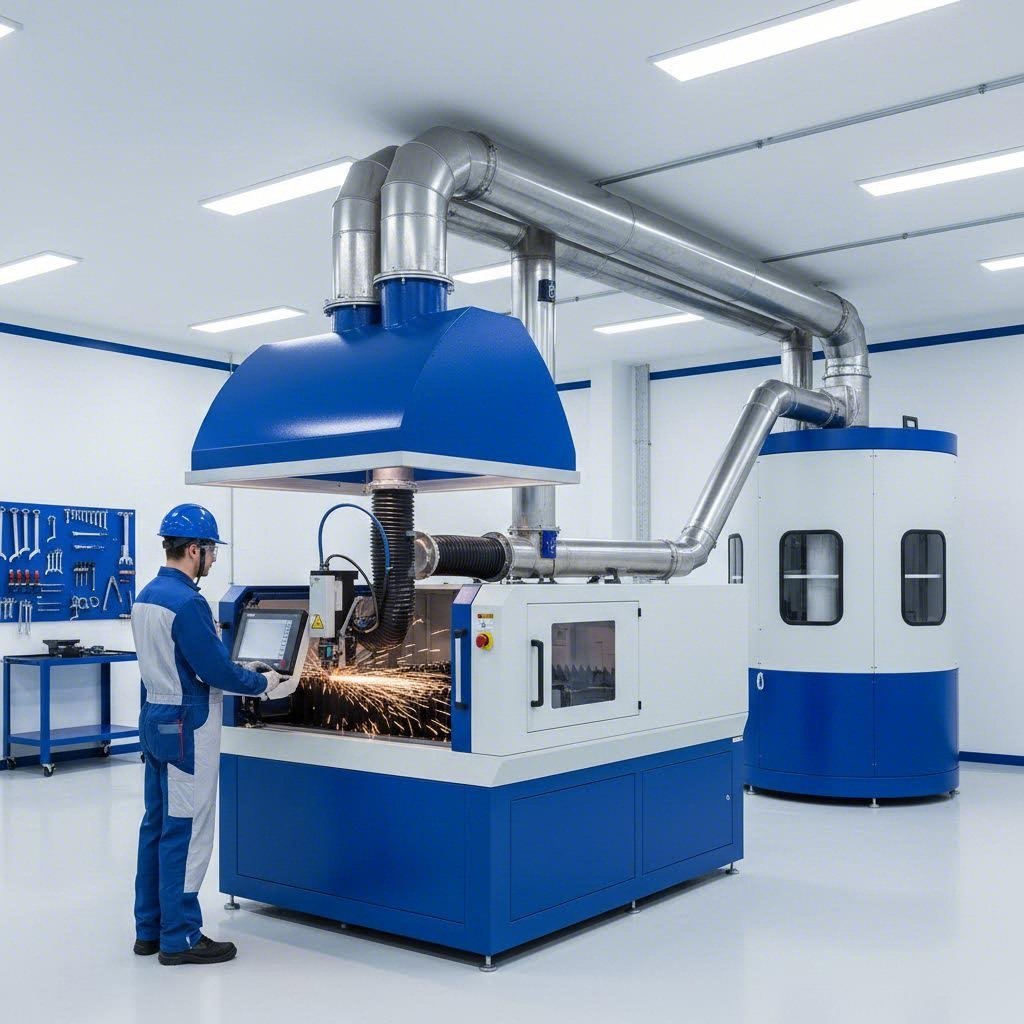

Saugos protokolai ir vėdinimo reikalavimai

Kiekvienas metalas, kurį pjoviate, išskiria tam tikrų medžiagų į orą. Pjovus plieną lazeriu, atsiranda metalo garų ir oksidų dalelių. Cinkuotas plienas išskiria cinko garus, kurie gali sukelti metalo garų karštinę – ligą, primenančią gripą, pasireiškiančią valandomis po veiksnio poveikio. Aliuminis sukuria smulkių dalelių. Be tinkamo oro valymo ir apsaugos, šie pavojai kaupiasi nepastebimai, kol iškyla sveikatos problemos.

Medžiagoms būdingų rizikų supratimas paverčia saugą ne paprasta formalia procedūra, o tikra apsauga. Ar tai vykdytumėte pramoninę lazerinio pjaustymo veiklą, ar naudotumėte mažesnę plieno lazerinio pjaustymo įrangą, principai lieka tie patys – keičiasi tik mastas.

Dūmų šalinimas priklausomai nuo metalo tipo

Skirtingi metalai sukelia skirtingus išmetamus teršalus, todėl reikalingos individualiai pritaikytos surinkimo priemonės. Kai lazerinis plieno pjaustymo įrenginys apdoroja anglinį plieną naudodamas deguonį, egzoterminė reakcija sukuria metalo garus, metalo oksido daleles ir potencialiai pavojingas junginius, priklausomai nuo esamų dangų.

Nerūdijantis plienas sukelia papildomų rūpesčių. Pjaunant išsiskiria chromo junginiai, kurie pakartotinės veikos atveju kelia rimtą kvėpavimo takų riziką. Aliuminis sukuria smulkias oksido daleles, kurios ore išlieka ilgiau nei sunkesnės plieno dalelės. Vario ir vario lydiniai išskiria būdingus dūmus, kuriuos būtina efektyviai surinkti jų šaltinyje.

Cinkuotas plienas reikalauja didžiausio atsargumo. Cinko danga garuoja esant temperatūrai, žymiai žemesnei už paties plieno lydymosi tašką, todėl išsiskiria cinko oksido dūmai dar prieš tai, kai lazeris pradeda pjaustyti pagrindinį metalą. Metalinių dūmų karštine dėl cinko poveikio sukelia šiurpą, karščiavimą, raumenų skausmus ir pykinimą – simptomus, primenančius gripą, kurie dažniausiai išnyksta per 24–48 valandas, tačiau rodo pavojingą ekspozicijos lygį.

Veiksmingos garų surinkimo sistemos turi bendrų komponentų nepriklausomai nuo veiklos masto:

• Apdailos dėžės ir surinkimo gaubtai - Vietos tiesiogiai virš pjaustymo zonos; didelis CFM rodiklis gerina surinkimo efektyvumą
• Tinkamas ortakių išdėstymas - Perneša užterštą orą į filtravimo vienetus, palaikant 100–150 pėdų per minutę oro srauto greitį efektyviam surinkimui
• HEPA filtras - Sugauna kenksmingas daleles su 99,97 % efektyvumu
• Aktyvinojo anglies filtrai - Pašalina lengvai prarandamus organinius junginius ir kvapus, kuriuos HEPA etapas praleidžia

Mažesnėms operacijoms, naudojant plieno lazerinį pjaustymą, nešiojamieji dūmų surinktuvai siūlo lankstumą be nuolatinės įrengimo būtinybės. Surinkimo rankovę reikia patalpinti per kelias colių nuo pjaustymo zonos – veiksmingumas smarkiai mažėja didėjant atstumui.

Būtini saugos protokolai metalo lazerinėms operacijoms

Be dūmų šalinimo, visapusiška sauga reikalauja vienu metu spręsti kelias pavojų kategorijas. Plieno pjaustymo įrenginys sukuria intensyvią šviesą, ekstremalią karštį ir gaisro pavojų kartu su ore esančiomis teršalėmis.

Privalomas saugos įranga apima:

• Akių apsauga - Lazeriniam darbui skirtas saugos akines, pritaikytas pagal jūsų bangos ilgį; standartinės virimo akiniai nelieka apsaugos nuo lazerinės spinduliuotės
• Svajojimo apsauga - Kvaturo pasirinkimas, paremtas išsamia pjautomų medžiagų pavojų analize
• Ugnies prevencijai - Degios medžiagos turi būti laikomos atokiai nuo pjaustymo vietų; metaliniams gaisrams skirti ugnies gesintuvai turi būti lengvai pasiekiami
• Apsaugos drabužiai - Ilgos rankovės ir uždaros kurpės apsaugo nuo kibirkščių ir įkaitusio metalo išmetimo
• Ventiliacijos stebėjimas - Reguliarios patikros užtikrina, kad ištraukimo sistemos palaikytų tinkamą oro srautą

Šviesius paviršius turinčios medžiagos sukuria papildomų pavojų. Aukštai poliruoti vario, geležies ar aliuminio paviršiai gali netikėtai atspindėti lazerio energiją, galėdami pažeisti įrangą ar sukelti nenuspėjamus nudegimų pavojus. Šiek tiek reljefinti atspindinčius paviršius ar naudoti neatspindinčius denginius sumažina šį pavojų.

Profesinėse pramoninėse lazerio pjaustymo aplinkose naudojamos blokuojamosios pertvaros, kurios neleidžia lazeriui veikti, kai atidaromi durys. Mažesnės operacijos turėtų įsteigti aiškias saugos zonas ir niekada neaplenkti saugos blokavimų – net akimirkai.

Visaprotę saugos mokymą užtikrina, kad kiekvienas operatorius suprastų tiek įrangą, tiek konkrečių apdorojamų medžiagų pavojus. Mokymas turėtų apimti avarinių procedūrų taikymą, tinkamą asmeninės apsaugos priemonių (AAP) naudojimą bei veiksnių, tokių kaip kvėpavimo takų dirginimas ar gripą primenantys reiškiniai, atpažinimą, kurie signalizuoja nepakankamą apsaugą.

Abipusė pjovimo įrangos ir saugos sistemų techninė priežiūra prevencijai nuo palaipsnio nusidėvėjimo, kuris sukuria nematomas pavojas. Filtrai turi būti keičiami pagal tvarkaraštį – pirminiai filtrai kas mėnesį, o HEPA filtrai – kas kelis mėnesius arba kartą per metus, priklausomai nuo naudojimo intensyvumo. Laukiant iki matomo našumo sumažėjimo reiškia, kad apšvietimas jau įvyko.

Sauga apsaugo ne tik sveikatą – ji taip pat apsaugo produktyvumą ir įrangos ilgaamžiškumą. Švarus oras neleidžia optiniams užterštumams, kurie pablogina pjovimo kokybę. Tinkama oro trauka pratęsia komponentų tarnavimo laiką. O sveiki operatoriai išlaiko dėmesį ir tikslumą, kurių reikalauja aukštos kokybės metalo apdirbimas spinduliu.

Pasirinkite savo metalo lazerio pjaustymo kelią į priekį

Jūs susipažinote su technologijų skirtumais, medžiagų reikalavimais, saugos protokolais ir sąnaudų veiksniais. Dabar atėjo laikas priimti sprendimą, kuris žinias paverčia veiksmu: kuris metalo lazerio pjaustymo metodas iš tiesų tinka jūsų projektui?

Atsakymas priklauso nuo to, kurioje vietos gamybos spektre esate. Entuziastui, kuris gaminasi individualias motociklų dalis, kyla visiškai kitokie apribojimai nei automobilių tiekėjui, kas mėnesį gaminančiam tūkstančius šasi detalių. Suprasdami savo vietą šiame spektre, galėsite aiškiau nuspręsti, koks kelias jums tinkamiausias.

Nuo greitų prototipų iki masinės gamybos

Jūsų apimties reikalavimai esminį būdu lemia, kuris požiūris yra protingiausias. Įvertinkite, kaip jūsų poreikiai atitinka šiuos tris skirtingus kelius:

Savarankiško darbo stalinių sprendimų

Pradinio lygio stalinių šviesos pluošto lazerų sistemos dabar neša tikrą metalo pjaustymo galimybę mažosioms dirbtuvėms ir rimtiems entuziastams. 20–60 W diapazone esantys įrenginiai sugeba apdoroti plonas plokšteles papuošalams, meno kūriniams ir lengvai prototipavimui. Nors jų galimybės lyginant su pramoniniais įrenginiais lieka ribotos, šios mašinos suteikia praktinio mokymosi galimybę ir visišką kūrybinę kontrolę.

Staliniai sprendimai geriausiai veikia, kai pjoviate medžiagas, kurios yra plonesnės nei 2 mm, kuriate vienkartinius dizainus arba mažas partijas, ir turite lankstumo dėl pristatymo laiko. Pradinės investicijos svyruoja nuo 3 000 iki 15 000 JAV dolerių – tai žymiai prieinamiau nei pramoninė įranga.

Profesionalūs lazerinio pjaustymo paslaugų teikėjai

Daugumai projektų geriausią vertę suteikia patikėti darbus patikrintiems metalo lazerinio pjaustymo paslaugų tiekėjams. Profesionalūs gamintojai atneša pramoninio lygio įrangą, medžiagų ekspertizę ir kokybės sistemas, kurias vidinėje erdvėje sukurtumėte per daugelį metų.

Kai ieškote lazerinio pjaustymo paslaugų šalia manęs, įvertinkite potencialius partnerius ne tik pagal kainą. Galimybių patvirtinimas, kokybės sertifikatai ir ryšių reaktyvumas geriau lemia sėkmę nei žemiausia pasiūlymo kaina.

Vidiniai pramoniniai įrenginiai

Lazerinį metalo pjovimo įrenginį patalpinti savo paties patalpose yra naudinga tik esant dideliems apimtims. Pagal pramonės analizę, įrangos kaina svyruoja nuo 200 000 iki 500 000 JAV dolerių – ir tai dar be įrengimo, mokymo, priežiūros bei sąnaudų medžiagoms. Rentabilumo skaičiavimas reikalauja sąžiningos vertinimo jūsų numatomų apimčių ir paslėptų savo paties patalpose vykdomų operacijų sąnaudų.

Prieš investuojant į įrangą, perduodant kelis nedidelius projektus profesionaliems gamintojams galima nustatyti kainų ir kokybės orientyrus, su kuriais realistiškai galima būtų pasiekti vidinėse patalpose.

Pagrindiniai vertinimo atrankos kriterijai:

• Turinio kiekio reikalavimai - Prototipai ir mažos partijos labiau palankiai vertina lazerinio pjaustymo paslaugas; pastovi didelė gamybos apimtis gali pateisinti įrangos įsigijimą
• Atlikimo terminai - Tais pačiomis savaitėmis reikalingi prototipai reikalauja greitai reaguojančių paslaugų teikėjų; gamybos grafikas leidžia optimizuoti užsakymų kiekių atžvilgiu
• Kokybės standartai - Pramonės sertifikatai, tokie kaip IATF 16949, patvirtina gebėjimą dirbti automobilių ir aviacijos pramonei
• Biudžeto apribojimai - Išorinio įrangos tiekimo kaina vienetui palyginus su kapitalinių investicijų atsipirkimo laikotarpiais
• Sekundinės operacijos - Projektai, reikalaujantys lenkimo, štampavimo, suvirinimo ar apdailos, naudojasi integruotų gamybos partnerių pranašumais

Partnerystė su tinkamu metalo apdirbimo specialistu

Sėkmingiausi metalo apdirbimo projektai dažnai reikalauja daugiau nei tik lazerinio pjaustymo. Automobilių komponentai dažnai sujungia tiksliai lazeriu pjaunamus ruošinius su štampavimo operacijomis, formuojančiomis sudėtingas trimates formas. Konstrukcinės surinktys sujungia pjaunamas dalis su suvirinimu, lenkimu ir paviršiaus apdaila.

Čia ir pasireiškia visapusių paslaugų teikėjų vertė. Vietoje kelių tiekėjų koordinavimo – kiekvienas iš jų prideda pristatymo laiko, apdorojimo ir kokybės rizikos – integruoti gamintojai supaprastina jūsų tiekimo grandinę vienoje vietoje. Lazerinio pjaustymo derinimas su lenkimu, štampavimu, apdirbimu ir surinkimu po viena kokybės kontrolės sistema užtikrina projekto tikslumą ir laikymąsi grafiko.

Automobilių pramonei IATF 16949 sertifikatas rodo gamintojo įsipareigojimą laikytis griežtų kokybės sistemų, kurių reikalauja ši pramonė. Šį standartą atitinkantys gamintojai užtikrina procesų kontrolę, sekamumą ir nuolatinio tobulėjimo praktikas, kurios būtinos rėmams, pakabos ir konstrukciniams komponentams.

Kai jūsų projektui reikia tiek tikslaus pjaustymo, tiek sudėtingų formavimo operacijų, apsvarstykite partnerius, tokus kaip Shaoyi (Ningbo) Metal Technology . Jų sukurta kombinacija iš specializuotų metalo štampavimo galimybių ir 5 dienų greito prototipavimo pagreitina automobilių tiekimo grandines, išlaikant IATF 16949 sertifikuotą kokybę. 12 valandų pasiūlymo pateikimo terminas ir išsami DFM priežiūra ypač vertinga, kai projektai apima kelias gamybos technologijas, kurios turi be trūklių veikti kartu.

Gamybai tinkamo dizaino atsiliepimai iš patyrusių gamintojų dažnai suteikia daugiau naudos nei bet koks kainos derėjimasis. Partneris, kuris nustato dizaino pakeitimus, pagerinančius pjaunamą kokybę, mažina medžiagų švaistymą ar supaprastina tolesnę surinkimą, pakeičia jūsų projekto ekonomiką dar prieš pradedant gamybą.

Klausimai, kuriuos vertėtų užduoti vertinant man artimiausią lazerinio pjaustymo paslaugą:

• Kokias sertifikacijas jūs turite ir kurioms pramonės šakoms dažniausiai teikiate paslaugas?
• Ar galite atlikti antrines operacijas, tokias kaip lenkimas, presavimas ar apdaila?
• Koks jūsų tipinis pristatymo laikas prototipams ir masinei gamybai?
• Ar pateikiate DFM atsiliepimus pateiktuose projektuose?
• Kokią tikslumą jūs nuolat galite išlaikyti mano medžiagos tipui ir storio?

Ar tyrinėtumėte metalo lazerinio pjaustymo pirmąjį prototipą, ar optimizuotumėte jau įsteigtą gamybos eigą, principai lieka tie patys: pritaikykite technologijos pasirinkimą prie savo medžiagų, pasirinkite partnerius, kurių gebėjimai atitinka jūsų kokybės reikalavimus, ir projektuokite su gamybą palengvinančiais aspektais nuo pat pradžių.

Šiuolaikinio lazerinio pjaustymo tikslumas, greitis ir universalumas radikaliai pakeitė tai, kas yra įmanoma metalo apdirbime. Remdamiesi šio vadovo pateikiamomis žiniomis – nuo pluoštinio ir CO2 lazerių technologijų palyginimo iki medžiagų parametrų, pagalbinių dujų optimizavimo ir sąnaudų veiksnių – galėsite priimti informuotus sprendimus, užtikrinančius išskirtinius rezultatus.

Dažniausiai užduodami klausimai apie metalo lazerinį pjaustymą

1. Koks skirtumas tarp pluoštinio ir CO2 lazerių metalo pjaustyme?

Skaiduliniai lazeriai veikia 1,06 mikrometrų bangos ilgyje, kurį metalai sugeria geriau, todėl jie dėl dviejų–trijų kartų greitesni už CO2 lazerius pjauti metalus su žemesnėmis eksploatacinėmis išlaidomis ir techninio aptarnavimo reikalavimais. CO2 lazeriai 10,6 mikrometrų bangos ilgyje puikiai tinka ne-metaliniams medžiagoms, tokioms kaip medis ir akrilas, nors vis dar gali apdoroti plonas metalo plokštes. Specializuotai metalo apdorojimui skaiduliniai lazeriai užtikrina didesnę efektyvumą, o CO2 sistemos tinka mišrių medžiagų dirbtuvėms, kuriose apdorojami tiek metalai, tiek organiniai medžiagų tipai.

2. Ar galima lazeriu pjaustyti aliuminį ir kitus refleksinius metalus?

Taip, šiuolaikiniai šviesos skaidulų lazeriai efektyviai pjauna aliuminį, varį ir vario lydinius, nepaisant jų didelės atspindžio gebos. 1,06 mikronų bangos ilgis prasiskverbia pro šias paviršių, kur senesniems CO2 lazeriams tai buvo sunku. Aliauminiui reikia didesnės galios nustatymų ir azoto pagalbinės dujos aukštu slėgiu, kad būtų pasiektos švarios, be oksidų kraštai. Varis yra didžiausias iššūkis dėl labai aukštos šiluminės laidumo, tačiau jis vis dar įmanomas su aukštos galios šviesos skaidulų sistemomis iki 6–8 mm storio.

3. Kas lemia metalo lazerio pjovimo kainas ir kainodarą?

Metalo lazerio pjovimo kainodara priklauso nuo kelių veiksnių: medžiagos tipo ir rūšies, lakšto naudojimo efektyvumo, pjovimo laiko, priklausomo nuo bendro perimetro ilgio, skylių ir išpjovų skaičiaus, paruošimo mokesčių ir antrinių operacijų, tokių kaip lenkimas ar apdaila. Sudėtingumas žymiai veikia kainą, nes sudėtingi raštai sulėtina mašinos greitį. Didelėms užsakymo kiekio partijoms tūriniai nuolaidos gali pasiekti iki 70 %, nes fiksuoti paruošimo kaštai pasiskirsto tarp daugiau detalių.

4. Kaip pasirinkti tarp lazerinio, vandens srovės ir plazmos pjaustymo?

Pasirinkite lazerinį pjaustymą plonoms ir vidutinėms metalo detalėms, kurioms reikia tikslumo ribose ±0,1 mm ir švarių briaunų, paruoštų suvirinimui. Pasirinkite plazmą storesnėms nei 25 mm plieno plokštėms, kai svarbiau greitis ir kainos efektyvumas nei tikslumas. Renkitės vandens srovę, kai apdorojate šilumai jautrias medžiagas ar kompozitus, nes ji neformuoja šilumos paveiktų zonų. Jūsų medžiagos storis, tikslumo reikalavimai ir gamybos apimtys nulemia ekonomiškiausią metodą.

5. Kokios saugos priemonės reikalingos metalo lazerinio pjaustymo operacijoms?

Būtini saugos priemonės apima tinkamas garų surinkimo sistemas su HEPA filtracija, kurios sulaiko 99,97 % pavojingų dalelių, lazeriui skirtą akių apsaugą, atitinkančią jūsų bangos ilgį, kvėpavimo apsaugą, parenkamą pagal pjoviamas medžiagas, bei ugnies prevencijos įrangą. Skirtingi metalai sukelia unikalius pavojus – cinkuotas plienas išskiria cinko garus, sukeliančius metalo garų karštinę, o nerūdijantis plienas išskiria chromo junginius, kuriems reikalinga patikima ekstrakcija. Reguliariai keičiant filtrus ir tikrinant saugos sistemas, galima užkirsti kelią nepastebimam pavojų kaupimuisi.
