Прототиптік CNC фрезерлеу өнімді дамыту үшін шынымен не мағынаға ие?

Кез келген өнім массалық өндіріске шығарылғанға дейін ол маңызды тексеру сатысынан өтуі тиіс. Осы жерде прототиптік CNC өңдеу өте қажет болады . Бірақ бұл процес қандай жұмыстарды қамтиды және неге әртүрлі салалардағы инженерлік топтар оған қаншалықты сенеді?

Негізінде прототиптік CNC — бұл компьютермен басқарылатын станоктарды пайдаланып, цифрлық дизайндардан бірден функционалды сынақ нұсқаларын жасау болып табылады. Қабаттап құрылатын қосымша әдістерден айырмашылығы, бұл кемітетін өңдеу өндірісінде материал қатты блоктардан — алюминийден, болаттан немесе инженерлік пластиктерден — алынып тасталады, нәтижесінде дәл геометриялық пішіндер алынады. Нәтиже? Өндіріс сапасындағы материалдардан жасалған физикалық бөлшек, ол соңғы өніміңізді дәл көрсетеді.

Цифрлық дизайndan нақты құбылысқа

Сіз жаңа автомобильдік кронштейн немесе медициналық құрылғы үшін CAD моделін апталар бойы жетілдіргеніңізді елестетіңіз. Дизайн экранда қатесіз көрінеді, бірақ ол шынымен де нақты әлемдегі жағдайларда жұмыс істей ме? CNC прототиптеу бұл аралықты жойып, сіздің цифрлық файлдарыңызды ұстауға, сынауға және бағалауға болатын нақты бөлшектерге айналдырады.

Бұл процесстің бастамасы — сіздің CAD моделіңіз, ал аяғы — дәлме-дәл токарьлау арқылы жасалған компонент, әдетте апталар емес, күндер ішінде. Бұл «бөлшекке жету жылдамдығы» оны қымбат шаблондар немесе матрицаларды дайындап, бір ғана сынақ бөлшегін өндіруге дейін уақыт кетіретін дәстүрлі құралдар әдістерінен айырып тұрады. Инженерлер мен сатып алу мамандары үшін жылдам прототиптеу опцияларын зерттеу кезінде жобаның мерзімі қысқа болғанда бұл айырым өте маңызды.

CNC жылдам прототиптеу дәстүрлі әдістерге қарағанда жоғары дәлдік, материалдардың көптігі және масштабтау мүмкіндігін ұсынады, бұл өнімді нарыққа шығару уақытын және дамыту шығындарын қысқартатын тез итерацияларды қамтамасыз етеді.

Инженерлер неге бірінші реттік бөлшектер үшін CNC-ті таңдайды

Онда инженерлер неге бастапқы бөлшек салыстыруы үшін тұрақты түрде осы әдісті таңдайды? Жауап бірнеше негізгі артықшылықтарда жатыр:

• Нақты материалдық сынақтар: Қарапайым макеттер жасайтын үстел үстіндегі CNC-машинасынан айырмашылығы, өнеркәсіптік прототиптік өңдеу қорыту үшін қолданылатын осы металдар мен пластмассаларды пайдаланады
• Өлшемдік дәлдік: Дәл көрсеткіштер бойынша CNC-прототиптің дәл қандай жобаланған болса, сондай әрекет ететінін қамтамасыз етеді
• Функционалдық тексеру: Бөлшектерді шынымен жұмыс істейтін жағдайларда жинауға, жүктемеге төзімділігін сынауға және бағалауға болады
• Дизайнды қайта өңдеу жылдамдығы: Өзгерістерді күндер ішінде енгізуге және қайта өңдеуге болады

Бұл мүмкіндіктерге деген өсетін сұраныс бірнеше саланы қамтиды. Автомобиль өндірушілер шасси компоненттерін өндірістік құрал-жабдықтарға көшуге дейін CNC прототиптеу арқылы олардың дұрыстығын растайды. Әуе-ғарыш инженерлері ұшуға қатысты маңызды бөлшектерді жоғары дәлдікпен жасау үшін осы технологияға сүйенеді. Медициналық құрылғылар компаниялары биосовместимді материалдардан имплантаттар мен хирургиялық құралдарды сынау үшін осы технологияны пайдаланады. Тұтыну электроникасы компаниялары корпус пен ішкі механизмдердің құрамын және қызмет етуін тексеру үшін прототиптеу жүргізеді.

Прототиптау мен шығарылатын өнімдер сериясы арасындағы негізгі айырманы түсіну бұл тәсілдің қашан ең жоғары құндылық әкелетінін анықтауға көмектеседі. Прототиптау бірлікке шаққан экономикаға қарағанда жылдамдық пен дизайнды растауға басымдық береді. Сіз білімге инвестиция жасап отырсыз — өнімді іріктеуге дейін дизайндың жұмыс істейтінін растайсыз. Ал шығарылатын өнімдер сериясы, керісінше, көлемдік тиімділік пен бөлшекке шаққан құнды оптималдауға бағытталған. Терең CNC прототиптау арқылы алынған тұжырымдар тікелей осы өндірістік шешімдерге әсер етеді және кейінгі сатыларда қымбатқа түсетін қателерді азайтады.

Толық CNC прототиптеу жұмыс процесі түсіндірілген

Енді сіз CNC прототиптаудың не беретінін түсіндіңіз, сондықтан сіз, әдетте, өз дизайндарыңызды жібергеннен кейін не болатынын ойланасыз. Цифрлық файлдан дайын бөлшекке дейінгі жол бірнеше ұқыпты ұйымдастырылған кезеңдерден тұрады — әрбір кезеңде нақты бақылау нүктелері бар, олар сіздің жобаңыздың мерзімінде қалуын немесе қымбатқа түсетін кешігулерге ұшырауын анықтайды.

Құжатты принтерге жіберуге ұқсамайды, cnc механикалық өңдеу прототипі әр қадамда адамдық сараптама талап етеді. Инженерлер сіздің геометрияңызды қарастырады, бағдарламашылар кесу жолдарын оптималдайды, ал сапа мамандары әрбір маңызды өлшемді растайды. Бұл процесті қадам-қадам қарастырайық, сонда сіз дәл не күткеніңізді білесіз.

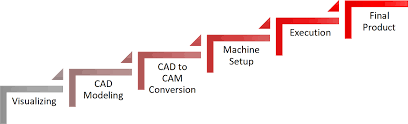

CNC прототипін өндірудің бес кезеңі

Сіз бір ғана тексеру бөлшегін немесе функционалдық сынақ үшін шағын партияны тапсырсаңыз да, әрбір CNC өңдеу прототипі осы негізгі реттілікті қадағалайды:

1. Дизайнды тексеру және DFM пікірлері: Сіздің CAD файлыңыз өндірістік қабілеттілік талдауынан өтеді. Инженерлер қабырға қалыңдығын, ішкі бұрыштардың радиустарын, тесіктердің тереңдігін және элементтерге қатынас мүмкіндігін зерттейді. Олар өңдеуге мүмкін емес немесе практикалық тұрғыдан қиын болатын геометрияны белгілейді — мысалы, қолжетімді кесу құралдарының радиусынан сүйірірек ішкі бұрыштар немесе тұрақты CNC кесуге арналған терең қуыстар. Бұл өңдеуге қолайлы дизайн бойынша кеңестер кейінірек көптеген қайта жасау күндерін үнемдейді.
2. Материалды таңдау және сатып алу: Сіздің қолдану талаптарыңызға сәйкес сіз қоймадағы материалды растайсыз. Бұл шешім кесу жылдамдығынан бастап, қол жетімді дәлдікке дейін барлығын анықтайды. Кейбір материалдар қоймадан тікелей жеткізіледі; ал мамандандырылған қорытпаларды сатып алу үшін уақыт қажет болуы мүмкін.
3. Аспаптың қозғалыс траекториясын бағдарламалау: CAM бағдарламашылары сіздің геометрияңызды станоктық нұсқауларға аударады. Олар сәйкес құралдарды таңдайды, оптималды кесу стратегияларын анықтайды және әрбір қозғалысты басқаратын G-кодты жасайды. Күрделі бөлшектерге бірнеше орнату және ондаған жеке операциялар қажет болуы мүмкін.
4. Механикалық өңдеу операциялары: Сіздің бөлшек физикалық түрде пайда болады. Күрделілігіне байланысты бұл CNC фрезерлеу, иілу немесе екеуінің де қолданылуын қамтуы мүмкін. Көп осьті станоктар күрделі геометрияны аз сандағы орнатулармен аяқтайды, бұл өңдеу уақытын қысқартады және нақтырақ дәлдікті сақтайды.
5. Кейінгі өңдеу және бақылау: Өңдеуден кейін бөлшектерге кенетіңдіктерді алып тастау, беттің жабылуы немесе тақырларды тесу, жылумен өңдеу сияқты қосымша операциялар қажет болуы мүмкін. Сапа техниктері содан кейін жеткізу алдында критикалық өлшемдерді сіздің талаптарыңызға сәйкестігін тексереді.

Сіз өзіңіздің CAD файлыңызды жібергеннен кейін не болады

Сіз ұсынатын файл форматы сіздің жобаңыз қаншалықты тегіс жүретініне тікелей әсер етеді. CNC цехтары дәл геометриялық деректерді сақтайтын бекітілген моделдік форматтармен ең жақсы жұмыс істейді:

• STEP (.stp, .step): CNC прототиптік өңдеу үшін әмбебап стандарт — әртүрлі бағдарламалық жасақтама платформалары арасында толық геометрияны сақтайды
• IGES (.igs, .iges): Кеңінен үйлесімді, бірақ кейде аударма кезінде біршама беттік детальдарды жоғалтады
• Parasolid (.x_t, .x_b): Дәл беттік анықтамалары бар күрделі жинақтар үшін өте жақсы
• Негізгі CAD файлдары: Сіздің тәжірибелі құрылғы өндірушіңіз оларды қолдаса, SolidWorks, Inventor немесе Fusion 360 файлдары жұмыс істейді

CNC өңдеу мен фрезерлеу операциялары үшін STL сияқты торлы форматтардан аулақ болыңыз. Бұл файлдар қисықтарды кішкентай үшбұрыштармен жуықтайды — бұл 3D баспа үшін қабылданады, бірақ гладкий беттер маңызды болғанда дәл өңдеуге қолайсыз.

Неге CNC кесу басталғаннан бұрын өндіріске ыңғайлылыққа қарап шығу оқиғасы соншалықты маңызды? Бұл сценарийді қарастырыңыз: сіз ішкі бұрыштарының радиусы 0,5 мм болатын корпус жасадыңыз. Сол материал үшін ең кіші практикалық фреза диаметрі 1 мм болуы мүмкін, ол ең аз дегенде 0,5 мм бұрыш радиусын құрады. Егер сіздің қосылатын бөлігіңізге қаттырақ бұрыштар қажет болса, сіз осы проблеманы тек өңдеуден кейін — немесе одан да жаманырақ, жинақтау кезінде анықтайсыз. Терең DFM қарауы өзгерістердің бағасы тек бірнеше CAD түзетулерін құрайтын кезде осындай мәселелерді анықтайды.

Барлық процестің бойында дәлдік тексерілуі бірнеше бақылау нүктелерінде жүргізіледі. Маңызды өлшемдер өңдеу кезінде өлшенеді, сондықтан олардың ауытқуы көбейгенге дейін уақытылы анықталады. Топтық өндіріс жалғаспас бұрын бірінші үлгіні тексеру барлық талаптарды құжаттайды. CNC прототиптік өңдеу жобалары үшін осы сапа тәртібі сіздің сынақ бөліктеріңіздің өндірістік бөліктердің қандай нәтиже беретінін дәл көрсетуін қамтамасыз етеді.

Сіздің жұмыс үрдісі бойынша біліміңіз қалыптасты, енді келесі маңызды шешім қабылдау кезегі келді: нақты сынақ талаптарыңызға сәйкес дұрыс материалды таңдау.

CNC прототиптік жобалар үшін материал таңдау бағытнамасы

Дұрыс материалды таңдау сіздің прототиптік жобаңыздың сәтті немесе сәтсіз болуын анықтайды. Дұрыс таңдау жасасаңыз, өндіріске тікелей ауысатын дәл сынақ нәтижелерін аласыз. Жаман таңдау жасасаңыз, шынайы әлемдегі жағдайларда істемейтін дизайнды растап алуыңыз немесе нақты қажеттіліктеріңізден асып кететін материалдарға көптеген қосымша шығындар жұмсауыңыз мүмкін.

Жақсы жаңалық? Прототиптік CNC өңдеу өте жоғары деңгейде материалдық икемділік ұсынады. Жеңіл алюминий қорытпаларынан бастап жоғары өнімділікті инженерлік пластмассаларға дейін сіз қойылатын сынақ мақсаттарыңызға дәл сәйкес келетін қойма материалдарын таңдай аласыз. Енді нұсқаларыңызды қарастырайық.

Прототиптер үшін ең жақсы өңделетін металдар

Сіздің прототипіңіз өндірістік бөлшектердің механикалық қасиеттерін қайталауы керек болғанда , металдар өзіндік теңін таба алмайтын өнімділік көрсетеді. Ең көп өңделетін нұсқалар туралы білуіңіз керек:

Материал	Өңдеуге ыңғайлылық бағасы	Типтік шамалар	Құны	Ең жақсы қолданулар
Алюминий 6061	Керемет	±0.025мм	Төмен	Жалпы прототиптеу, корпустар, кронштейндер, құрылғылар
Алюминий 7075	Жоғары деңгейде	±0.025мм	Орташа	Әуе-ғарыш құрылғылары, жоғары механикалық кернеулерге ұшырайтын конструкциялық бөлшектер
Қалтадан жасалған	Орташа	±0.05мм	Орташа	Коррозияға төзімді бөлшектер, тамақ өңдеу/медициналық жабдықтар
Жалтырма өзінде 316	Орташа	±0.05мм	Орташа-жоғары	Теңіз техникасы, химиялық өңдеу, хирургиялық құралдар
Латунь C360	Керемет	±0.025мм	Орташа	Электрлік қоспалар, декоративті фурнитура, қосымша бөлшектер
Титан 5-сынып	Қиын	±0.05мм	Жогары	Әуе-ғарыш саласы, медициналық имплантаттар, жоғары беріктікте және төмен салмақта болатын бөлшектер

Алюминиевық сплавтар прототиптік CNC өңдеу жұмыстарында жақсы себептермен басымдыққа ие болады. 6061 және 7075 маркалары өте жақсы өңделеді, анодтауға жақсы төзімді және болат немесе титанға қарағанда әлдеқайда арзан. 6061 маркасы көптеген жалпы қолданыстарға жарамды — мысалы, корпуслар, орнату кронштейндері және сынақ құрылғылары. Сізге беріктік/салмақ қатынасы жоғары болуы керек болса, 7075 маркасы әуе-ғарыш саласындағы деңгейдегі өнімділік береді және шамалы қосымша шығын талап етеді.

Сталдар өңдеуге көбірек уақыт және құралдың тозуы қажет, бұл шығындарды көтереді. Дегенмен, коррозияға төзімділік маңызды болған кезде олар міндетті. Медициналық құрылғылардың прототиптері, тамақ өңдеу компоненттері және теңіз қолданысында прототип сатысында да дұрыс сынақ жүргізу үшін коррозияға төзімді болат (аустенитті болат) қажет болады.

Латуньдан жасалған парақты металл және барлық машиналарда өте жақсы жұмыс істейді, аз ғана күш салумен тегіс беттер алуға мүмкіндік береді. Декоративті қолданыстардан басқа, мыс электрлік компоненттер үшін де өте жақсы — оның өткізгіштігі маңызды болғанда. Оның табиғи майланғыштығы да бұйымдардың ілгерілемелі бөліктері мен тозуға төзімді беттері үшін идеалды болып табылады.

Титан бұл материал премиум-деңгейде орналасқан. Оны өңдеу қиын, арнайы құрал-саймандар қажет және алюминийге қарағанда әлдеқайда қымбат. Алайда, әуе-ғарыш саласындағы прототиптер, медициналық импланттар немесе биосовместимділік пен өте жоғары беріктік-салмақ қатынасы талап етілетін кез келген қолданыста титан ауыстырылмас қалады.

Функционалдық сынақтар үшін инженерлік пластмассалар

Әрбір прототипке металл қажет емес. Инженерлік пластиктердің өзіндік артықшылықтары бар: жеңіл салмақ, төмен материалдық шығындар, тез өңдеу және металдардың қол жеткізе алмайтын қасиеттері — мысалы, электрлік изоляциялау мен химиялық төзімділік.

Материал	Өңдеуге ыңғайлылық бағасы	Типтік шамалар	Құны	Ең жақсы қолданулар
ABS	Керемет	±0.1мм	Төмен	Тұтынушы өнімдерінің корпусы, инжекциялық формалау үшін прототиптер
Делрин (Ацеталь гомополимері)	Керемет	±0.05мм	Орташа	Тісті берілістер, подшипниктер, серіппелі қосылатын қосқыштар, жоғары кернеулерге ұшырайтын бөлшектер
Ацеталь сополимері	Керемет	±0.05мм	Төменгі-Орташа	Клапандар, сорғылар, тамақ ұстайтын компоненттер
Нейлон (PA6/PA66)	Жақсы	±0.1мм	Төменгі-Орташа	Тозуға төзімді бөлшектер, ілгерілемелі бөліктер, конструкциялық компоненттер
Поликарбонат	Жақсы	±0.1мм	Орташа	Мөлдір қаптамалар, соққыға төзімді корпус, оптикалық бөлшектер

ABS пластик қағазы сток — пластиктық прототиптау үшін негізгі материал болып табылады. Ол таза өңделеді, арзан тұрады және инжекциялық формалау арқылы жасалатын тұтыну өнімдерінің қасиеттеріне жақын. Егер сіз кейінірек формалау арқылы шығарылатын өнімнің дизайнын растағыңыз келсе, ABS-пен CNC өңдеу функционалды алдын-ала қарау мүмкіндігін ең аз шығынмен береді.

Ацеталь мен Делрин — бұл айырым көптеген инженерлерді қате түсінуге итермелейді. Сізге қажетті айқындық мынадай: Delrin — DuPont компаниясының ацеталь үшін сауда белгісі гомополимер , ал жалпы «ацеталь» термині әдетте кополимер кополимер нұсқасын көрсетеді. Материалдар саласындағы мамандардың айтуынша, Delrin жоғары кристалдылыққа ие болады, сондықтан оның беріктігі, қаттылығы және циклдық тозуға төзімділігі жоғары. Ол қайталанатын кернеу әсерінде жұмыс істейтін тісті берілістер, подшипниктер мен тіркемелі қоспалар үшін тиімді таңдау болып табылады. Ал ацеталь кополимері ыстық су мен химиялық заттарға қарсы төзімдірігі жоғары, құны төмен және Delrin-ге тән орталық сызықтық кеуектілік проблемаларын (қалың бөліктерде пайда болуы мүмкін) болдырмауға қабілетті.

Өңдеуге арналған нейлон бірнеше қиындықтар туғызады — ол ылғалды сіңіреді, бұл өлшемдік тұрақтылыққа әсер етуі мүмкін. Материалды алдын ала дайындау және сақтау кезінде ылғалды бақылау дәлдікті сақтауға көмектеседі. Бұл ерекшелікке қарамастан, нейлонның өте жақсы тозуға төзімділігі мен беріктігі оны бұрыштық қосылыстар, тісті доңғалақтар және сырғып кететін бөлшектер үшін құнды материалға айналдырады.

ПОЛИКАРБОНАТ ПАРАҒЫ нақты бір нишада орналасады: сізге шыныға ұқсас шынылық пен соққыға төзімділікті біріктіру қажет болған кезде. Акрилден ерекшелене отырып, поликарбонат кернеу әсерінен сынбайды, сондықтан ол қауіпсіздік қаптамалары, көрсету терезелері және оптикалық прототиптер үшін идеалды болып табылады. Оның жоғары температураны шыдай алу қабілеті де қолданыс мүмкіндіктерін кеңейтеді.

Металл немесе пластик: Дұрыс таңдау

Сіз қашан металл немесе пластиктен прототип жасауыңыз керек? Осы шешім қабылдау факторларын қарастырыңыз:

• Металлды таңдаңыз, егер: Сіздің өндірістік бөлшегіңіз металл болса, сіз конструкциялық жүктемелерді сынауға дайындалып жатсаңыз, жылу өткізгіштігі маңызды болса немесе ең дәл допусктерге қажеттілік болса
• Пластикалық материалды таңдаңыз, егер: Сізге электрлік изоляция, химиялық төзімділік, жеңіл салмақ, төмен құн немесе өндіріс процесіңізде инжекциялық формалау қолданылатын кезде қажет
• Екеуін де қарастырыңыз: Кейбір жобалар пішін/орналасу тексерістері үшін пластикті прототиптерден, ал функционалдық тексеру үшін металдық прототиптерден пайда көреді

Материалдың таңдалуы тікелей жеткізу мерзімі мен жобаның құнына әсер етеді. Алюминийліқ парақ метал және кеңінен қолданылатын пластиктер әдетте қоймадан дереу жеткізіледі, бұл тез айналымды қамтамасыз етеді. Арнайы қорытпалар, белгілі титан маркалары немесе сирек кездесетін инженерлік пластиктер сатып алуға байланысты кешігулерге әкелуі мүмкін. Сіздің прототип серіктесіңіз бағалау процесінде материалдың қолжетімділігі туралы түсінік беруі тиіс.

Материал таңдалғаннан кейін, әрбір опция — сонымен қатар CNC-тен басқа әдістер — сіздің жоба экономикасына қалай әсер ететінін түсіну келесі маңызды қарастырылатын мәселе болып табылады.

CNC прототиптеу мен 3D баспа және басқа әдістер

Сіз өзіңізге керек материалды таңдап алдыңыз және CNC жұмыс үдерісін түсіндіңіз. Бірақ мына сұраққа жауап бергеніңіз жөн: прототиптік CNC өңдеу сіздің нақты жобаңыз үшін шынымен дұрыс тәсіл бола ма? Кейде ол мүлде дұрыс болады. Ал басқа уақытта альтернативті технологиялар нәтижелерді тезірек және төмен құнға қол жеткізеді.

Бұл таңдауды дұрыс жасау сізге уақыт пен бюджеттен үнем әкеледі. Сондықтан әрбір прототиптің қайталануы үшін сізге сәйкес келетін технологияны таңдауға көмектесу үшін опцияларыңызды объективті түрде салыстырайық.

CNC 3D-баспаға қарағанда қашан жеңеді

CNC өңдеу мен 3D-баспа принципті түрде әртүрлі тәсілдерді ұсынады. Бірі бүтін блоктардан материалды алып тастайды; екіншісі бөлшектерді қабаттап құрады. Fictiv-тің өндірістік талдауына сәйкес, CNC өңдеу келесі маңызды жағдайларда қосымша әдістерге қарағанда тұрақты түрде жоғары нәтиже көрсетеді:

• Точтік талаптар: ±0,1 мм-ден төменгі дәлдік талап етілген кезде CNC өңдеу көптеген 3D-баспа процестері қол жеткізе алмайтын дәлдікті қамтамасыз етеді
• Функционалдық кернеу сынағы: Қатты материалдың блоктарынан өңделген бөлшектер ыдырауға бейім қабатты жасалған бөлшектерге қарағанда жоғары беріктікке ие.
• Өндіріске сәйкес келетін материалдар: 3D-баспа шайыбы немесе термопластикаға қарамастан, CNC дәл сіздің соңғы өніміңіз үшін қажетті металдар мен инженерлік пластиктерді қолданады.
• Беттің сапасы: Өңделген беттер әдетте аз ғана кейінгі өңдеуді қажет етеді, ал басылған бөлшектер жиі құмдау, бояу немесе екіншілік операцияларды талап етеді.

Дегенмен, 3D-баспа технологиялары өзіндік маңызды себептермен өнімді дамытуға орын алды. SLA 3D-баспасы көріністік модельдер мен орналасу тексерістері үшін идеал болып табылатын, глади беттері бар жоғары дәлдікті прототиптерді жасауда үстемдік етеді. SLS 3D-баспасы қолдау құрылымдарынсыз функционалды нейлон бөлшектерді жасайды, бұл өңдеу арқылы жасау мүмкін емес күрделі геометриялық пішіндерді іске асыруға мүмкіндік береді. FDM әдістері негізгі тексеру бөлшектерін жасаудың ең тез және ең арзан жолын ұсынады.

Металлдан 3D-баспа да нақты нишаларға ие болды. Металл 3D-принтер ішкі геометрияларды — мысалы, конформалық салқындату каналдарын — өңдеуге арналған кесу құралы қол жеткізе алмайтын бөлшектерді шығара алады. Арнайы қолданыстар үшін металлдан 3D-баспа қосымша өңдеусіз (субтрактивті өндірісте) мүлдем болмайтын пішіндерді жасауға мүмкіндік береді.

Дұрыс прототиптеу технологиясын таңдау

Бір әдісті басқасынан жоғары деп жариялау орнына, ақылды инженерлік топтар әрбір прототип итерациясының нақты қандай нәрсені дәлелдеуі керек екеніне қарай технологияларды таңдайды. Төменде негізгі опциялардың негізгі сапалық көрсеткіштер бойынша салыстырмалы бағасы келтірілген:

Технология	Материалдың қасиеттері	Тауып отыру	Дәлдік шегі	Бөлшек бірлігіне шаққандағы құны	Ең тиімді сан диапазоны	Әдеттегі орындалу уақыты
CNC Машиналық өңдеу	Өте жақсы — өндірістік деңгейдегі металдар мен пластиктер	Өте жақсы — типтік Ra 0,8–3,2 мкм	±0,025–0,1 мм	Жеке бірліктер үшін жоғарырақ, 5 және одан көп бірліктерде бәсекеге қабілетті	1–500 бөлшек	1-5 күн
SLA басып шығару	Орташа — қатты смолалар, төзімділігі шектеулі	Өте жақсы — тегіс, ұсақ детальдар	±0,1–0,2 мм	Төменнен орташаға дейін	1–50 бөлшек	1-3 күн
Sls printing	Жақсы — нейлон, функционалды термопластиктер	Орташа—дәнекерлі дәнекерлік	±0,1-0,3 мм	Орташа	1-200 бөлік	2-5 күн
Fdm басып шығару	Негізгі—ABS, PLA, шектеулі беріктік	Төмен—көрінетін қабат сызықтары	±0,2–0,5 мм	Өте төмен	1–20 бөлік	Сағаттардан 2 күнге дейін
Уретандық зақымдану	Жақсы—өндірістік пластиктерді имитациялайды	Жақсы—форманың бетін көшіреді	±0,15–0,25 мм	10 немесе одан көп бөлік үшін бір бөлікке келетін төмен құны	10–100 дана бөлшек	5-15 күн

CNC прототиптау қолданылмауы керек уақыт

Бұл жерде көптеген нұсқаулар сізге айтпайды: прототиптық CNC әрқашан да шешім емес. Альтернативаларды таңдау уақыты мен бюджетін үнемдеуге көмектеседі:

• Өте ерте концепциялық тексеру: Егер сіз негізгі пішін мен қондыруға ғана назар аударсаңыз — материалдың қасиеттеріне емес, онда құнынан көп ұтыс беретін жылдам FDM баспа қолдану мағыналырақ
• Аса органикалық геометриялар: Сызықтық беттері аз, иілген, ағыс тәрізді пішіндерді өңдеу әдетте тиімсіз болады, ол үшін көп уақыт алатын дайындық және құралдарды алмастыру қажет
• Ішкі торлы құрылымдар: Салмағы оптимизацияланған және іші қуыс болатын конструкцияларды механикалық өңдеу мүмкін емес — олар үшін қосу процестері қажет
• Жеке бөлшектер бойынша өте шектеулі бюджет: Жеке CNC прототиптары құны жоғары дайындық шығындарын талап етеді, ал 3D баспа олардан толығымен аман қалады
• Қатты немесе иілгіш талаптар: Бұл нақты материалдық қажеттіліктер үшін анық SLA басып шығару мен иілгіш TPU басып шығару өңдеуден жоғары нәтиже береді

Гибридті тәсіл: Екі әлемнің ең жақсылары

Ең тиімді прототиптау стратегиялары жиі даму кезеңдері бойынша бірнеше технологияларды қолданады. Өндіріс саласының сарапшылары атап өткендей, гибридтік тәсілдер әрбір әдістің күшті жақтарын пайдаланып, олардың шектеулерін азайтады:

1-кезең — Ұғымды растау: Жылдам, төмен құнды формалық тексеру үшін FDM немесе SLA басып шығаруды қолданыңыз. Керек болса, күндік іріктеулер жасаңыз. Әзірше материалдың қасиеттері маңызды емес — сіз пішіндер мен негізгі орындалуын тексересіз.

2-кезең — Функционалды прототиптау: Шынайы материалдық сипаттамалар қажет болған кезде CNC өңдеуге ауысыңыз. Механикалық жүктемелерді, жылулық әрекетті және өндіріске теңестірілген бөлшектерді құрастыруды сынаңыз.

3-кезең — Өндіріске дейінгі растау: Инъекциялық прессовкаға бағытталған пластик бөлшектер үшін полиуретан құюы аралықты жабады — соңғы өндіріс пластиктеріне жақын материалдарда шағын партиялар өндіреді.

Кейбір жобалар бір ғана бөлшектің ішінде технологияларды біріктіреді. 3D-басылған компонентке дәлдігі жоғары талап етілетін маңызды беттерге CNC арқылы соңғы өңдеу жасалуы мүмкін. Бұл гибридті өңдеу әдісі қосымша өндірістің геометриялық еркіндігін және шығару процестерінің дәлдігін қамтамасыз етеді.

Әрбір технология қашан максималды құн қосатынын түсіну сізге прототиптау бюджетіңізді стратегиялық түрде бөлуіңізге мүмкіндік береді. Бюджет туралы айтсақ — CNC прототиптарының құнын анықтайтын факторлар мен инвестицияңызды оптимизациялау жолдарын қарастырайық.

CNC прототиптарының бағасы мен құн факторларын түсіну

Сонымен, металдан бөлшек жасауға нақты қанша ақша кетеді? Бұл сұрақ инженерлер мен сатып алу тобы үшін CNC прототиптарын бағалағанда алдыңғы орында тұрады. Дайын бөлшектердің тұрақты бағасынан айырмашылығы неде? Өңделген бөлшектердің бағасы көптеген факторлардың күрделі өзара әсерлесуіне байланысты — олардың кейбіреуін сіз бақылай аласыз, ал басқалары физика мен экономиканың заңдарымен анықталады.

Жақсы жаңалық? Бұл шығындардың құрамдас бөліктерін түсіну сізге нағыз әсер ету мүмкіндігін береді. Ақылды дизайн шешімдері мен стратегиялық тапсырыс беру сіздің прототип болжамыңызды маңызды дәрежеде азайта алады, бірақ сіздің сынақтарыңыз қойған сапа мен дәлдік талаптарыңызға қарай ештеңе құрбан етпейді. Енді сіз неге төлейтініңізді нақты талдайық.

CNC прототиптерінің құнын анықтайтын факторлар

Әрбір баға ұсынысыңыз мына қарапайым формулаға сүйенеді: Жалпы құны = Материал құны + (Өңдеу уақыты × Машина ставкасы) + Дайындық құны + Жабдықтау құны . Бірақ әрбір компонент ішінде соңғы құнға әсер ететін бірнеше айнымалы бар. Төменде CNC бөлшектері үшін сіз төлейтін негізгі факторлар келтірілген:

• Материал түрі мен көлемі: Қоспалы материалдардың бағалары әртүрлі болады — алюминийдің құны титанға қарағанда әлдеқайда төмен, ал пластмассалар әдетте металдардан арзан. Сатып алу бағасынан басқа, материалдың өңделуі де өте маңызды. Мысалы, коррозияға төзімді болат сияқты қатты материалдар баяу кесу жылдамдығын, жиірек құрал ауыстыруды және құралдың тез тозуын талап етеді. Алюминийден бөлшек өңдеуге 30 минут кетсе, титаннан осындай бөлшекті өңдеуге 90 минут кетуі мүмкін, яғни өңдеу шығындары материал бағасындағы айырмашылыққа қарамастан үш есе артады.
• Геометриялық күрделілік: Күрделі пішіндер қосымша фрезерлеу уақытын талап етеді. Терең қуыстар, жұқа қабырғалар, тар ішкі бұрыштар және 5 осьтік қатынас қажет ететін элементтер барлығы цикл уақытын арттырады. Әрбір құралды ауыстыру минуттарға созылады; әрбір қосымша орнату өңдеу уақытын көбейтеді. 3 осьті фрезерлеуші станок бір рет орнату арқылы орындайтын қарапайым геометриялық пішіндер әрқашан көптеген бағыттар мен арнайы фрезаларды қажет ететін күрделі бөлшектерге қарағанда арзан тұрады.
• Дәлдік талаптары: Таңдалған дәлдік шектері төмен қиылу жылдамдығын, қосымша тексеру уақытын және қалдықтардың пайда болу қаупін арттырады. Жалпы дәлдік шектері (±0,1 мм) дәлдік шектеріне қарағанда (±0,025 мм) әлдеқайда арзан тұрады. RapidDirect-тің құнын талдауына сәйкес, өте таңдалған дәлдік шектері мен айналатын жазықтықтар стандартты сипаттамаларға қарағанда фрезерлеу уақытын екі есе арттыруы мүмкін.
• Беттік өңдеу спецификациялары: Дайындалған бет қосымша шығын тудырмайды. Түйіршікпен ұштыру қосымша аз ғана ақы талап етеді. Анодтау, порошкалық бояу, полировка немесе электролиттік болаттау әрқайсысы қосымша өңдеу кезеңдерін, еңбек шығынын және материалдарды қажет етеді. Көрінетін жақтан жақсартылуы қажет болатын металдан жасалған бөлшектер үшін осы кейінгі өңдеу шығындары өңдеу шығындарына тең болуы мүмкін.
• Саны: Бұл жалғыз фактор жиі бір бірлікке келетін баға тербелістерін ең көп болғанына әкеледі. Бір немесе елу бөлшек тапсырыс берсеңіз де, дайындық, бағдарламалау және бекіту құрылғылары шығындары тұрақты қалады. Үлкен партияға таратылғанда бір бірлікке келетін әсер радикалды түрде азаяды.
• Жеткізу мерзімінің қажеттілігі: 7–10 күндік стандартты өндірістік мерзімдер шығындарды бақылауға мүмкіндік береді. 1–3 күн ішінде жеткізу қажеттілігі бар тез тапсырыстар артық уақытта жұмыс істеуді, жоспардың бұзылуын және станоктардың алдындағылығын өзгертуді талап етеді — бұл сіздің баға ұсынысыңызға жиі 25–50% қосымша ақы қосады.

Бастапқы дайындық шығындарының нақтылығы

Бұл жерде тәжірибелік үлгілердің экономикасы қызықты бола бастайды. Бастапқы құны — CAM бағдарламалауы, құрал-жабдықтарды дайындау, құралдарды таңдау және бірінші үлгіні растау — бұл бөлшектің өлшемі мен санына тәуелсіз тұрақты шығындар. Бұл нақтылық CNC өңдеу бөлшектерінің бағасына терең әсер етеді:

Көлемі	Болжанатын бастапқы құны	Әрбір бірлікке келетін дайындық шығыны	Әр бір бөлшекке кететін өңдеу құны	Әр бір бөлшекке кететін жалпы құны
1 бөлшек	$300	$300.00	$45	$345.00
5 бөлшек	$300	$60.00	$45	$105.00
25 бөлшек	$300	$12.00	$45	$57.00
100 бөлшек	$300	$3.00	$45	$48.00

Бір бөлшек пен жиырма бес бөлшек сатып алу арасында бірлік бағаның 85%-дан астамы төмендейтінін байқаңыз? Осы себепті тәжірибелік өңдеу қызметтері бюджетіңізге мүмкіндік берген кезде сәл көп санда бөлшектерді сатып алуға ұсыныс жасайды. Бір бөлшек орнына үш немесе бес бөлшек сатып алу да әр бір бөлшектің тиімді құнын маңызды деңгейде төмендетеді және қиратушы сынақтар үшін резервті үлгілерді қамтамасыз етеді.

Әр бір бөлшектің бағасын қалай төмендетуге болады

Сіз бұл құн көрсеткіштеріне қарсы әрекет ете алмайсыз. Функционалдылықты сақтай отырып, стратегиялық дизайн және сатып алу шешімдері сіздің тәжірибелік үлгілер бойынша бюджетіңізді қатты азайта алады. Согласно өндірістік шығындар саласындағы сарапшылар , өндіріс шығындарының 80%-ға дейіні жобалау сатысында құрылады. Шығындарды бақылауда ұстау үшін осылай істеңіз:

• Ішкі бұрыштардың радиустарын арттырыңыз: Сүйір ішкі бұрыштар кішкентай соңғы фрезаларды талап етеді, олар баяу кеседі және тез тозады. Қалта тереңдігінің кемінде 1,5 есе болатын радиустарды жобалау ірі, жылдам және тұрақты құралдарды қолдануға мүмкіндік береді. Бұл жалғыз өзгеріс көбінесе фрезерлеу уақытын 20–40% азайтады.
• Қалта тереңдігін шектеңіз: Қалта тереңдігі құрал диаметрінің 2–3 есесінен аспаған кезде оптималды жұмыс істейді. Терең қалталар арнайы ұзын қолға алынатын құралдарды, кесу жылдамдығын төмендетуді және кейде бірнеше өтпелерді талап етеді — барлығы қосымша шығындарға әкеледі.
• Критикалық емес дәлдікті жеңілдету: Тек функционалды қосылатын беттерге қатаң допусстар қолданыңыз. Маңызды емес өлшемдерге жалпы допусстар бавырсақтау өтпелерін баяулатудан және бақылау уақытын қысқартудан сақтайды. Бір немесе екі қатаң көрсеткіші бар сызба барлық жерде дәлдік талап ететін сызбаға қарағанда әлдеқайда арзан тұрады.
• Жұқа қабырғалардан аулақ болыңыз: 1 мм-ден аз (металл үшін) немесе 1,5 мм-ден аз (пластика үшін) қабырғалар вибрация мен деформацияны болдырмау үшін төмен жылдамдықта ұстап өңдеуді талап етеді. Қабырғалар қалыңдаған сайын өңдеу жылдамырақ жүреді және құны төмендейді.
• Стандартты құрал-жабдықтарға сәйкес құрастыру: Жиі қолданылатын бұрғы өлшемдерін, стандартты резьба қадамдарын және қолжетімді фреза диаметрлеріне сәйкес келетін радиустарды қолданыңыз. Таңдаулы немесе ерекше сипаттамалар зауыттарға арнайы құралдарды сатып алуға мәжбүр етеді, ол құн мен жеткізу мерзімін арттырады.
• Орнатуларды азайтыңыз: Бірнеше жағынан өңдеуді талап ететін бөлшектерді қайта орналастыру қажет, бұл өңдеу уақытын ұзартады және орналасу қателерін пайда етуі мүмкін. Мүмкіндігінше бір немесе екі бағыттан қол жетімді болатын сипаттамаларды құрастырыңыз.
• Механикалық өңдеуге ыңғайлы материалдарды таңдаңыз: Өнімділік талаптары рұқсат еткен жағдайда, алюминий қорытпалары мен ABS және Delrin сияқты жиі қолданылатын пластиктер тұрақты болатқа немесе титанға қарағанда құралдың тозуы аз болатын жылдам өңделеді. Материалдың құны айтарлықтай аз болуы мүмкін, ал өңдеу уақытын үнемдеу құндылығын айтарлықтай асырады.

Тәжірибелік үлгілердің әртүрлі нұсқалары бойынша құндылықты оптимизациялау

Ақылды тәжірибелік үлгілерге бюджеттеу жеке бөлшектерден тыс, барлық даму циклыңызға қатысты. Нұсқаларды стратегиялық түрде құрылымдауды қарастырыңыз:

Бірінші итерация: Негізгі геометрия мен орындалуын растауға назар аударыңыз. Құны төмен алюминий немесе ABS-пен жұмыс істеңіз. Стандарттық допустимдіктерді қабылдаңыз. Косметикалық жабылуларды өткізіп жіберіңіз. Дизайн бағытыңызды растау үшін бөлшектерді тез және арзан алыңыз.

Екінші итерация: Алынған тәжірибелерді ескере отырып, маңызды өлшемдерді дәлдейтінізді қамтамасыз етіңіз. Егер өндірістік материалдыңыз бірінші прототипіңізден өзгеше болса, қазір оны ауыстырып, материалға тән әрекетті растаңыз.

Соңғы растау: Өндіріске сәйкес техникалық талаптарды қолданыңыз — соңғы материал, қажетті допустимдіктер, көрсетілген беттік жабылулар. Бұл алдын-ала өндірістік прототип өндіріс кезінде шығарылатын өнімге сәйкес келуі тиіс.

Бұл кезеңдік тәсіл — өзіндік өндіріс қызметтері арқылы өзгеріске ұшырайтын дизайндарға дәлдетілген фрезерлеу бюджетін шығындаудан сақтанады. Алғашқы прототиптер идеяларды сынақтан өткізеді; кейінгілер өндіріске дайындықты растайды.

Шығындардың құрамдас бөліктерін түсіну маңызды, бірақ сіздің бөлшектеріңіз нақтылық талаптарына сай келетінін білу де соншалықты маңызды. Келесі қадамда біз қандай дәлдік шегін шынайы түрде қол жеткізе алатыныңызды және сіздің прототипіңіздің дәлдігін сапа бақылау қалай растайтынын қарастырамыз.

Прототип бөлшектері үшін дәлдік шектері мен сапа стандарттары

Сіз материалды таңдадыңыз, шығындарды түсіндіңіз және басқа әдістерге қарағанда CNC-ті таңдадыңыз. Енді маңызды сұрақ туындайды: сіздің прототипіңіз қаншалықты дәл болады? Сонымен қатар тең маңызды — өндірістік қалыптарға көшу алдында осы дәлдікті қалай тексеруге болады?

CNC-мен өңделген бөлшектер үшін дәлдік шектері мен сапа сынақтары жобалау кезеңінде жиі ескерілмейді. Алайда, осы факторлар сіздің прототипіңіз қандай тәжірибелік деректер беретінін немесе әзірлеу шешімдеріңізді қате бағыттайтынын тікелей анықтайды. Демек, біз шынайы күтімдерді және оларды растайтын бақылау әдістерін белгілейік.

Прототип өңдеу кезінде қол жеткізілетін дәлдік шектері

Барлық сипаттамалар бірдей дәлдікке ие болмайды. Тесіктер, ойықтар, жазық беттер мен тісті беттер әртүрлі өңдеу қиындықтарын туғызады — және сіздің шектеулерге қойған талаптарыңыз осы нақтылықтарды ескеруі керек. Материалдардың қасиеттері мәселені тағы да күрделендіреді: металлдар әдетте пластиктерге қарағанда тұрақтырақ шектеулерді сақтайды, себебі пластиктер кесу күштері әсерінен иілуі немесе температура мен ылғалдылықтағы өзгерістерге байланысты орын ауыстыруы мүмкін.

Сәйкес HLH Rapid-тың дәлдіктер бойынша нұсқаулығына сәйкес , стандартты CNC фрезерленген бөлшектер әдетте ISO 2768-1 Орташа шектеулерге ие болады — көптеген сызықтық өлшемдер үшін шамамен ±0,13 мм (±0,005") құрайды. Жоғары дәлдікті жұмыстар ±0,025 мм (±0,001") шектеулерге жетуі мүмкін, ал арнайы қолданыстарда кейде ±0,005 мм (±0,0002") дейінгі шектеулер талап етілуі мүмкін.

Сіз әртүрлі сипаттама түрлері мен материалдар бойынша нақты қандай нәтижелерге қол жеткізе алатыныңыздың тізімі:

Белгі түрі	Алюминий/Мыс-мырыш қорытпасы	Нержавеющая болат	Титан	Инженерлік пластиктер
Делдаланған тесіктер	±0.025мм	±0.05мм	±0.05мм	±0.1мм
Калибрленген тесіктер	±0,013 мм	±0.025мм	±0.025мм	±0.05мм
Фрезерленген ойықтар	±0.025мм	±0.05мм	±0,075 мм	±0.1мм
Жазық беттер	±0.025мм	±0.05мм	±0.05мм	±0.1мм
Жіптер	2B/6H класы, типтік	2B/6H класы, типтік	2B/6H класы, типтік	2B/6H класы, типтік
Профиль көрсеткіші	±0.05мм	±0,075 мм	±0.1мм	±0,15 мм

Сіз қатаң тұрақтылықтарды қашан көрсетуіңіз керек? Тек жинақтауға сыйғызу, механикалық қызмет ету немесе тығыздау беттері оларды шынымен қажет еткен кезде ғана. Елеусіз сипаттамаларға артық тұрақтылықтар белгілеу бөлшектің қызметін жақсартпай-ақ құнын көтереді. Дәлдікке негізделген прототиптеу өңдеу спецификацияларын бөлшектің қызметіне нақты әсер ететін өлшемдер үшін сақтаңыз.

Сіздің дизайндыңызды растайтын сапа бақылауы

Тұрақтылыққа сәйкес өңдеу — тек растаусыз ештеңе білдірмейді. CNC өңделген бөлшектер үшін сапа сынағы әртүрлі өлшеу қажеттіліктеріне сай келетін бірнеше тексеру әдістерін қамтиды. Толық қамтылатын сапа бақылау процесі бөлшектерді жіберуге дейін ауытқуларды анықтайды — осылайша өңделген металдық бөлшектеріңіз сіздің дизайндыңызбен нақты сәйкес келеді.

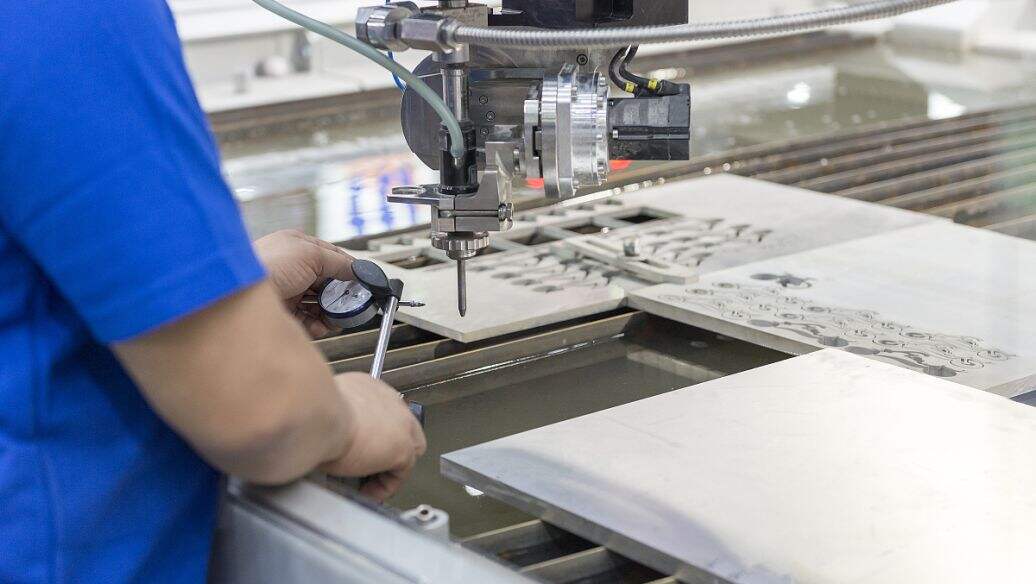

Өлшемдерді тексеру әдістері

• Координатты өлшеу машиналары (CMM): Өлшемдік тексерудің алтын стандарты. ККМ зондтары бөлшектің геометриясын микрон деңгейіндегі дәлдікпен картаға түсіреді және нақты өлшемдерді CAD модельдерімен салыстырады. CNC фрезерлеу бөлшектеріндегі тесіктердің орнын, беттің профилін және геометриялық тұрақтылықтарды растау үшін маңызды.
• Оптикалық салыстырғыштар: Жоба құрылғысы профильді тез тексеру үшін экранға бөлшектердің көлемін үлкейтіп көрсетеді. Фрезерленген бөлшектердегі жиектердің контуры мен екі өлшемді сипаттамаларды тексеруге идеалды.
• Микрометрлер мен штангенциркульдер: Негізгі өлшемдік тексерулер үшін қолда ұсталатын құрылғылар. Сыртқы өлшемдерді, тесіктердің диаметрін және сипаттамалардың тереңдігін тексеруге жылдам және тиімді.
• Биіктік өлшегіштер: Вертикаль өлшемдер мен баспалдақ биіктіктерін жоғары дәлдікпен өлшеу. Тігінен өңделген беттер мен сипаттамалардың орнын растау үшін қажетті.

Беттің кедір-бұдырлығын сынау

Беттің жағдайы қызмет етуі мен сыртқы пішініне әсер етеді. Профилометрлер беттің тегістігін (Ra мәндерін) өлшейді, олар арқылы жасалған беттің сапасын растайды. Әдетте стандартты тігінен өңделген беттер Ra 1,6–3,2 мкм-ге жетеді. Полировка сияқты жетілдіру операциялары қажет болған жағдайда Ra 0,4 мкм немесе одан да жақсы нәтиже береді.

Тәжірибелік үлгілер үшін статистикалық процесті бақылау

Сіз SPC тек жоғары көлемді өндіріске ғана қолданылатындығын ойлай аласыз. Бірақ тіпті прототиптік сандағы бұйымдар да статистикалық ойлаудан пайда көреді. Бірнеше CNC фрезерлеу бөлшектерін өңдеген кезде партия бойынша өлшемдік тенденцияларды бақылау процесіңіздің тұрақты немесе ығысып кетіп жатқанын көрсетеді. Бұл деректер өндіріске көшкен кезде өте құнды болады — сіз өз процесіңіздің қабілеттілігін алдын ала түсінесіз.

Дәлме-дәл прототиптік өңдеу үшін бірінші үлгіні тексеру құжаттары ерекше маңызды болып табылады. Бұл толық өлшеу есептері партиялық өндіріс жалғаспас бұрын бастапқы бөлшектердегі әрбір маңызды өлшемді растайды және түзету әлі қарапайым болған кезде жүйелі қателерді уақытылы анықтайды.

Беттің жабылу нұсқалары және олардың әсері

Сіз көрсеткен беттің жабылуы тек эстетикаға ғана әсер етпейді — ол функционалдық сынақтардың дұрыстығына да әсер етеді. Protolabs-тың жабылу бағытнамасына сәйкес, бұл кеңінен қолданылатын нұсқалар әртүрлі мақсаттарға қызмет етеді:

• Өңделген күйінде: Құралдың іздерін көрсетеді, бірақ қосымша төлем талап етілмейді. Пайдалану кезінде сыртқы түрі маңызды емес немесе өңдеу сапасын тікелей бағалау қажет болған кезде қолданысқа жарамды.
• Шариктік ұнтақтау: Құралдың іздерін жасыратын біркелкі матты дәнекер қабатын құрады. Жарқыраусыз беттері немесе жақсартылған ұстағыштылығы қажет болатын прототиптер үшін идеалды.
• Анонимделген (II/III түрі): Алюминийге коррозияға төзімділік, тозуға төзімділік және түстердің таңдау мүмкіндігін қосады. Коррозиялық ортада бөлшектерді сынау немесе функционалды прототиптерді түске бояу қажет болған кезде міндетті.
• Пассивтелген: Сыртқы түрін өзгертпей-ақ шойын болатында коррозияға төзімділікті арттырады. Медициналық немесе тамақпен темасы бар прототиптер үшін өте маңызды.
• Ұнтақтық жабын: Өндіріске теңестірілген сыртқы түрі қажет болатын прототиптерге тұрақты түсті жабынын береді.

Функционалды сынау өндіріске теңестірілген беттерді талап еткен кезде, өндіріс мақсатыңызға сәйкес жабындарды көрсетіңіз. Өндіріс бөлшектері үшін порошокты бояу қолданылатын болса, ал прототиптерді анодтау арқылы сынау қате нәтижелерге әкелуі мүмкін — әртүрлі жабындар өлшемдерге, үйкеліс коэффициентіне және беттің қаттылығына әсер етеді.

Допусқа қойылатын талаптар анықталған және сапаны тексеру түсінілген болса, прототиптік жобалардың орташа қателерінен алыс қалуға дайынсыз. Енді осы қателер мен олардан қалай қорғануға болатынын қарастырайық.

Жиі кездесетін CNC прототиптеріндегі қателер және олардан қалай қорғануға болады

Сіз қиын жұмысты істедіңіз — материалдарды таңдадыңыз, допустарды түсіндіңіз және дұрыс өндіріс әдісін таңдадыңыз. Дегенмен, тәжірибелі инженерлер де жеткізу мерзімін кешіктіретін, шығындарды көтеретін немесе дизайндарын растамайтын бөлшектер шығаратын болжанатын қателерге түседі. Ең қинарлысы? Осы қателердің көпшілігі толығымен болдырмауға болады.

Сәтті CNC прототиптік жобаларды проблемалы жобалардан ажырататын нәрсе жиі дайындық пен қарым-қатынасқа байланысты. Бұған Geomiq-тың өндірістік талдауы сәйкес, конструкциялық шешімдер өңдеу уақытына, құнына және күш жұмсауға тікелей әсер етеді — яғни конструкция кезеңінде жасалған қателер кейіннен түзетуге қымбат тұрады. Енді ең көп кездесетін қателер мен олардың шешімдерін қарастырайық.

Прототипыңызды кешіктіретін дизайн қателері

Ең көп қиындықтар туғызатын қателер әдетте кесу басталмас бұрын жасалады. Бұл дизайн кезеңіндегі қателер өндіріс бойынша толқын тәрізді әсер етеді және қайта жасауды, қайта бағалауды немесе толығымен қайта дизайнын жасалуын талап етеді.

• DFM пікірлерін елемеу: Өндіріс серіктесіңіз дизайн қаралуы кезінде мәселелерді атап өткен кезде, осындай айыптарға жауапты түрде назар аудару қажет. Қолданылатын құралдардың радиустарынан кішірек болатын сүйір ішкі бұрыштар, тербеліске ұшырайтын жеткіліксіз қолдаумен жасалған жұқа қабырғалар немесе құралға қол жеткізу мүмкін емес элементтер өздігінен шешілмейді. Емдеу әдісі: DFM-ке арналған кеңестерді сын емес, ынтымақтастық негізіндегі мәселелерді шешу ретінде қабылдаңыз. Өндірісті растамас бұрын ұсынылған өзгерістерді енгізіңіз — немесе функционалдық талаптар өндірілуге қабілеттілікпен қарама-қайшылыққа келсе, альтернативаларды талқылаңыз.
• Талап етілмейтін элементтерге артық дәлдік беру: Бірігу беттері ғана дәлдікті талап еткен кезде әрбір өлшемге ±0,025 мм дәлдік беру механикалық өңдеу уақыты мен бақылау көлемін әлдеқайда көбейтеді. Сондай-ақ DFM мамандары бұл әлі де ең қымбат және ең көп таралған қателердің бірі болып қала береді. Емдеу әдісі: Тек функционалдық элементтерге — тірек ойыстарына, тығыздау беттеріне, жинау интерфейстеріне — қатаң допускалар белгілеңіз. Сондықтан маңызды емес өлшемдерді стандартты фрезерлеу допускаларына ±0,13 мм деп қалдырыңыз.
• Өңдеуге болмайтын сипаттамаларды жобалау: Күрделі ішкі каналдар, қол жетпейтін бұрыштардан құралған қиын қол жеткізу аймағын талап ететін ішкі ойыстар немесе фреза құралымен өңдеуге мүмкіндік бермейтін ішкі бұрыштар — бұл элементтер CAD-та жұмыс істейді, бірақ станокта өңделмейді. Емдеу әдісі: Геометрияны окончательно анықтаудан бұрын CNC станогының негізгі конструкциялық принциптерін зерттеңіз. Ішкі бұрыштарға ең кіші құрал радиусынан кемінде 30% үлкен радиусты қосыңыз. Әрбір элементке анық құрал қол жеткізуін қамтамасыз етіңіз.
• Қабырғаның жеткіліксіз қалыңдығы: Металл үшін 0,8 мм-ден, ал пластик үшін 1,5 мм-ден жұқа қабырғалар фрезерлеу кезінде тербеліске, иілуге және бұралуға бейім болады. Нәтижесінде — өлшемдік дәлсіздік, нашар беттік жағындау немесе тіпті бөлшек толығымен жарамсыз болуы. Емдеу әдісі: Қабырғаларды жеткілікті қаттылықпен жобалаңыз. Қолданылмайтын қабырғалар үшін ені мен биіктігінің қатынасын кемінде 3:1 сақтаңыз.
• Артық қуыс тереңдігі: Терең қуыстар ығысуға және тербеліске бейім ұзын қолданылатын құралдарды талап етеді. Қуыстың енінен 4 есе терең болатын қуыстар құралдардың шектерін асырып, дәлдікті нашарлатады. Емдеу әдісі: Мүмкіндігінше қуыстың тереңдігін құрал диаметрінің 3–4 есесіне дейін шектеңіз. Терең элементтердің болуын болдырмауға болмаса, кеңірек допустимдіктерді қабылдаңыз немесе басқа өндірістік әдістерді қарастырыңыз.

Бірінші ретті бөлшектерде қымбатқа түсетін қайта жасаудан сақтану

Дизайн геометриясынан басқа, операциялық шешімдер жиі прототиптік жобалардың жоспарын бұзады. Бұл процестік қателер кейіннен ойланғанда оңай болуы керек болғандықтан, жиі қатты қиналдырады.

• Сынау шарттары үшін дұрыс емес материалдарды таңдау: Өндіріс бөлшегінің айырықша болаттан жасалуы керек болса, алюминийлі иілгіштікке прототип жасау стресс сынағының қате нәтижелерін береді. Сол сияқты, қолданылуы нақты маркаларды талап ететін жағдайда жалпы пластикалық материалдарды қолдану — валидациялық жұмыстың уақытын өткізеді. Емдеу әдісі: Функционалдық сынақтар үшін прототиптік материалдарды өндіріс мақсатына сәйкес таңдаңыз. Материалдардың ауыстырылуын тек рангтық концепциялық валидация үшін ғана қолданыңыз.
• Жеткізу уақыттарын азайтып бағалау: Үлгіні өңдеу бөлшектердің санына қарамастан, бағдарламалауды, орнатуды және сапаны тексеруді қажет етеді. Күрделі CNC фрезерлеу компоненттерін келесі күні жеткізу туралы күту барлық қатысушыларды қанағаттанбауға әкеледі. Емдеу әдісі: Жоба кестелеріне нақты уақыт шеңберлерін қосыңыз. Стандартты прототиптарды дайындау мерзімі 5–10 жұмыс күнін құрайды; тез тапсырыстар қосымша ақы талап етеді және әлі де минималды өңдеу уақытын қажет етеді.
• Жаман файл дайындығы: Бекітілген STEP модельдерінің орнына торлы STL файлдарын жіберу, өлшемдері жоқ сызбаларды ұсыну немесе құрама бөлшектерді қай компоненттерді өңдеу керектігін көрсетпей жіберу — барлығы түсіндіру үшін кейіннен кешігулерге әкеледі. Емдеу әдісі: Таза бекітілген модельдерді STEP немесе Parasolid форматында жіберіңіз. Толық допустимый ауытқулары мен беттің өңделуін көрсететін 2D сызбаларды қосыңыз. Ірі құрама бөлшектер ішінде прототип компоненттерін айқын көрсетіңіз.
• Реалистік емес беттің өңделуіне қойылатын талаптар: Әрбір өңделген бет қиылу процесінің белгілерін көрсетеді. Өңделген бөлшектерден айна сияқты жылтыр бет алуға үміттену немесе өңделмеген беттерде фрезерлеу іздерін көріп таң қалу — бұл өндірістік ақаулар емес, күтістердің дұрыс турғызылмауын көрсетеді. Емдеу әдісі: Қажетті беттің өңделу деңгейін нақты көрсетіңіз. Өңделген беттерде құралдың ізі болатынын түсініңіз — гладкий бет алу үшін полировка немесе шариктік ұштау сияқты қосымша операциялар қажет, олар қосымша шығындарға әкеледі.
• Құралдың іздерін ескермеу: CNC фрезерлеу арқылы алынған беттерде көрінетін фрезерлеу іздері — бұл қалыпты өңдеу нәтижелері, ақау емес. Олардың пайда болуы қиылу стратегиясына, материалға және құралдың таңдалуына байланысты өзгереді. Емдеу әдісі: Елеусіз беттерде көрінетін құралдың іздерін қабылдаңыз немесе өңдеу операцияларын көрсетіңіз. Өндіріс басталғаннан бұрын беттің қабылданатын көрінісі туралы өндірушіңізбен келісіңіз.

Прототиптардың қайталануын тиімді құру

Ең ақылды прототиптік стратегиялар итерацияларды бірдей қайталану ретінде емес, нақты оқу кезеңдері ретінде қарастырады. Әрбір кезең белгілі бір тексеру мақсаттарын қамтиды — және сіздің тәсіліңіз осы мақсаттарға сәйкес болуы керек.

1-кезең: Құрылымдық тексеру

Пішін мен негізгі отыруға ғана назар аударыңыз. Алюминий немесе ABS сияқты қолайлы материалдарды қолданыңыз. Стандарттық дәлдік шектерін қабылдаңыз. Көркемдік жабынын жасауды мүлдем өткізіп жіберіңіз. Мақсат — негізгі геометрияңыздың жұмыс істейтінін растау, яғни өндіріс бойынша ешқандай детальдарды жетілдіру емес. Сіз дизайнды өзгертуге тура келетін мәселелерді анықтауға дайын болыңыз.

2-кезең: Функционалдық сынақ

Өндіріске сәйкес материалдарға ауысыңыз. Құрылымдық тексеру кезінде анықталған маңызды элементтер бойынша дәлдік шектерін қатаңдатыңыз. Механикалық сипаттамаларды, жинақтау ретін және жұмыс істеу режимін бағалауды бастаңыз. Бұл кезеңде CNC фрезерлеу компоненттері сіздің дизайнның шынымен де нақты жағдайларда жұмыс істейтінін көрсетеді.

3-кезең: Өндіріске дейінгі растау

Толық өндірістік сипаттамаларды қолданыңыз — соңғы материалдар, қажетті дәлдік шектері, көрсетілген беттік өңдеулер. Бұл прототиптер өндірістік бөлшектерден айырылмайтындай болуы тиіс. Бұл кезеңде өндірістік процестерді растау, сапа көрсеткіштерін растау және өндірістік құрал-жабдықтарға өтуге дейін бақылау критерийлерін анықтау үшін осы кезеңді пайдаланыңыз.

Бұл кезеңдік тәсіл қайта қарастырылуға тиісті дизайндарға дәлдікпен өңдеу бюджетін шығындаудан сақтайды. Ерте прототиптер танымал идеяларды арзан тұрады; кейінгілері өндіріске дайындықты тереңірек растайды.

Бұл жиі кездесетін қателерден аулақ болу жобаңыздың сәттілігіне ықпал етеді. Дегенмен, толық дайындыққа қарамастан, дұрыс өндірістік серіктес таңдау осы потенциалды нақты нәтижеге айналдыруға немесе айналдырмауға байланысты. Келесі бөлімде сіздің нақты талаптарыңызға сай CNC прототиптік қызмет көрсетушіні бағалау мен таңдау әдістерін қарастырамыз.

Дұрыс CNC прототиптік қызмет көрсетушіні таңдау

Сіз бөлшектің өзін жобалағансыз, материалдарды таңдағансыз және қандай дәлдіктер қажет екенін түсінесіз. Енді барлық осы дайындық сіздің CNC-прототиптеріңіздің сәтті болуын немесе қиындықтар мен сапа мәселелеріне әкелетін уақытша кешігулерге айналуын анықтайтын шешім қабылдау кезегі келді. Дұрыс прототиптік зауытты таңдау — бұл тек ең төменгі бағаны іздеу емес. Бұл сіздің жоба талаптарыңызға сәйкес келетін өндірістік серіктестің мүмкіндіктерін, сертификаттарын және қарым-қатынас стилін анықтау.

Жеткілікті тұрақты тәжірибелі тәжірибелі құрылғы мен өте жақсы құрылғы арасындағы айырмашылық көбінесе тек қана проблемалар пайда болған кезде анықталады. Жауап беруге қабілетті серіктес өңдеуді бастамас бұрын жобалау кемшіліктерін анықтайды. Қабілетті серіктес өзінің техникалық сипаттамаларына сай CNC-өңделген прототиптерді шексіз түзету циклдарынсыз тапсырады. Енді CNC-прототиптеу қызметінің ең жақсы құрылғыларын қалғандарынан ажырататын негізгі факторларға тоқталайық.

Прототиптік серіктес іздеу кезінде неге назар аудару керек

Потенциалды өндіруші серіктестерді бағалау үшін беткейлік маркетингтік тұжырымдамалардан тыс қарау қажет. Бұл критерийлер сапалы нәтижелерді уақытында қолжетімді ететін қызмет көрсетушілерді ажыратады:

• Жабдықтардың мүмкіндіктері (3 осьтік пен 5 осьтік): 3 осьтік фрезерлеу станоктары түзу сызықты геометриялық пішіндерді тиімді өңдейді. Алайда, бұрышты элементтері, ішкі ойыстары немесе күрделі қисықтары бар күрделі бөлшектер үшін 5 осьтік CNC-өңдеу қызметтері қажет. Тәжірибелік өндіріс орны қандай жабдықтармен жұмыс істейтінін нақты сұраңыз — сонымен қатар олардың өндірістік қуаты сіздің бөлшектеріңіздің күрделілігіне сәйкес келе ме? Көпосьтік қабілеттілік қондырғылардың орнатылу санын азайтады, дәлдікті жақсартады және қарапайым станоктарда өңдеуге болмайтын геометриялық пішіндерді қамтамасыз етеді.
• Материалдар бойынша білім: Әрбір дүкен барлық материалдарды бірдей жақсы өңдемейді. Кейбіреулер алюминий мен жиі кездесетін пластмассаларға маманданған; басқалары титан, инконель немесе экзотикалық инженерлік полимерлер үшін құрал-саймандарды және сараптамалық біліктілікті ұстайды. Потенциалды серіктесіңіздің нақты сіздің қолданатын материалдарыңыз бойынша расталған тәжірибесі бар екендігін тексеріңіз — егер жобаңыз қиын балқымалар немесе жоғары өнімділікті пластмассаларды қамтиса, оның әсіресе маңызы зор.
• Сапа сертификаттары: Сертификаттар процестің тәртібі туралы объективті дәлел болып табылады. ISO 9001 сертификаты негізгі сапа басқару тәжірибелерін орнатады. American Micro Industries сертификаттау бағдарламасына сәйкес, бұл аттестаттар өндірістік орындардың құжатталған процедураларды ұстауын, нәтижелерді бақылау көрсеткіштерін бақылауын және сәйкессіздіктерді түзетуші шаралар арқылы жоюын растайды — бұл тұрақты және жоғары сапалы нәтижелерге әкеледі.
• Жеткізу уақытының сенімділігі: Уәде — бұл өнімділік болмаған жағдайда ештеңе білдірмейді. Уақытында жеткізу тарихын көрсететін сілтемелер немесе жағдайларды зерттеулерін сұраңыз. Ең жақсы онлайн CNC өңдеу қызметтері өз жеткізу көрсеткіштерін бақылайды және олар туралы есеп береді. 5 күндік айналым уақытын ұсынатын, бірақ тұрақты түрде 8 күн ішінде жеткізетін цех сіздің жоба кестесіңізге зиян келтіреді және сенімділіктің төмендеуіне әкеледі.
• Байланыс жауапкершілігі: Тараптар ұсыныс сұраныстарына қаншалықты тез жауап береді? Олар техникалық сұрақтарға қаншалықты толық жауап береді? Бастапқы қарым-қатынас үлгілері әрі қарайғы ынтымақтастық сапасын болжайды. Ұсыныс берілгенге дейін DFM бойынша белсенді кері байланыс ұсынатын қамтамасыз етушілер өндірістің тегіс өтуіне әкелетін қатысу көрсетеді.
• Тәжірибелік үлгіден өндіріске дейінгі масштабтау қабілеті: Егер сіздің тәжірибелік үлгіңіз сәтті болса, бұл серіктес сізбен бірге масштабталуға қабілетті ме? Тек төмен көлемді жұмыстар үшін жабдықталған цехтарда өндіріс көлемдері үшін қуат немесе процестерді бақылау мүмкіндігі болмауы мүмкін. Тәжірибелік үлгіден өндіріске дейінгі үзіліссіз өтулерді ұсынатын серіктестер жобаның ортасында өндірушіні ауыстыруға байланысты қымбатқа түсетін үйрену қисығын жояды.

Сіздің саланыз үшін маңызы бар сертификаттар

Жалпы сапа сертификаттары негізгі біліктілікті қамтамасыз етеді, бірақ реттелген салаларда мамандандырылған аттестациялар талап етіледі. Қолданыңызға қандай сертификаттар қажет екенін түсіну кейінірек қымбатқа түсетін аттестациялық кешігулерді болдырмауға көмектеседі.

Автомобилдерге арналған қолданбалар iATF 16949 сертификатын талап етеді — бұл автомобиль өнеркәсібіндегі сапа басқару бойынша әлемдік стандарт. Бұл сертификат ISO 9001 талаптарын ақаулардың алдын алу, үздіксіз жақсарту және қатаң тәртіпке бағынатын тәртіптік бақылау сияқты салалық нақты талаптармен кеңейтеді. Салалық сертификаттау сарапшыларының айтуынша, IATF 16949 сәйкестігі әдетте өз тіркелімінде өнімдің ізденілетін қабілеті мен процестердің бақылануын көрсетеді, ол әлемдік лидер автокөлік өндірушілері өз жабдықтаушыларынан міндетті түрде талап етеді.

Уашық қолданбалары әдетте AS9100 сертификатын талап етеді, бұл ISO 9001 негізінде қосымша авиацияға арналған талаптарға негізделген. Бұл стандарт күрделі жеткізу тізбегі бойынша қауіптерді басқаруға, қатаң құжаттамаға және өнімнің бүтіндігін бақылауға назар аударады. Көптеген аэроғарыштық бағдарламалары қыздыру және қиратушы емес сынақ сияқты арнайы процестер үшін NADCAP аккредитациясын да талап етеді.

Медицина құрылғыларын өндіру бұл сала үшін анықтаушы сапа стандарты болып табылатын ISO 13485 стандартына жатады. Медициналық құралдарды өндіруге ұмтылатын өндірістік орындар реттелетін органдар мен тапсырыс берушілердің талаптарын қанағаттандыру үшін толық құжаттама жүйесін енгізуі, сапаны терең тексеруі және шағымдарды тиімді өңдеуі тиіс.

Прототип расталғаннан кейін сертификаттау кемшіліктерін анықтауға қарағанда, өндіріске көшу кезінде қайта сертификаттауға кететін үлкен көлемдегі күш-жігерді үнемдеу үшін алдын ала сертификатталған құрылымды таңдау маңызды.

Нақты әлемдегі мүмкіндіктерді бағалау

Автомобильдік прототиптарға қойылатын талаптар IATF 16949 сертификаты мен жылдам орындалу қажеттілігін бір мезгілде қамтамасыз еткен кезде, қол жетімді тәжірибелі құрылғы өндірушілер саны қатаң шектеледі. Мысалы, Shaoyi Metal Technology бұл екі талаптың іс жүзінде қалай үйлесетінін көрсетеді — шасси жинақтары мен қосымша металдық бұйымдарды дәлдетілген CNC өңдеу қызметін ұсынады; бұл қызмет IATF 16949 сертификаты мен статистикалық үдеріс бақылауы (SPC) протоколдарымен расталған. Олардың автомобильдік сапа стандарттарын сақтай отырып, жеткізу мерзімін бір жұмыс күніне дейін қысқарту мүмкіндігі жылдамдық пен сертификаттау талаптарының өзара шығысқа келмейтінін көрсетеді.

Мұндай құрылғы өндірушілердің құндылығы тек сертификаттардан асады. Жылдам прототиптаудан массалық өндіріске дейін масштабтау мүмкіндігі проектілердің көпшілігін тоқтататын қауіпті тәжірибелі құрылғы өндірушілерді ауыстыру қажеттілігін жояды. Сіздің прототипіңіз сәтті расталған кезде өндіріс көлемін кеңейту үшін жаңа өндірушіні қайтадан бекітуге немесе институционалды білімді ауыстыруға тура келмейді.

Потенциалды серіктестерді бағалаған кезде, сіздің бөлшектеріңізге қажетті техникалық мүмкіндіктер мен саланызда талап етілетін сапа жүйелерін көрсететін серіктестерді басымдықпен қарастырыңыз. Дұрыс CNC прототиптеу қызметі сіздің дамыту тобыңызға қосымша болып табылады — итерацияларды жеделдетеді, ақауларды ерте анықтайды және жобаңызды сәтті өндіріске көшіруді қамтамасыз етеді.

Прототипті растаудан өндіріске дейін

Сіздің өңделген прототиптеріңіз функционалдық сынақтан өтті. Өлшемдер дұрыс. Жинақтау қатесіз жүреді. Қызығушылық танытқан тараптар қуанышты. Енді не істеу керек? Расталған прототиптен өндіріске көшу өнімді дамытудағы ең маңызды — және жиі дұрыс ұйымдастырылмаған — кезеңдердің бірін құрайды.

Көптеген командалар прототиптің расталуын өндірісті кеңейтуге дайындық деп қабылдайды. Бірақ UPTIVE Advanced Manufacturing зерттеулеріне сәйкес, бұл қабылдау жиі өндіріс көлемінде прототип деңгейінде көрінбейтін мәселелерді ашып, қымбатқа түсетін сурпризға әкеледі. Бұл ауысуға қашан және қалай кірісу керектігін түсіну сіздің жобаңыздың мерзімінде іске қосылуын немесе кешігу мен бюджеттің асып кетуіне ұшырауын анықтайды.

Сіздің прототипіңіз өндіріске дайын болған кезде

Әрбір сәтті прототип өндіріске дайындықтың белгісі емес. Шынайы дайындық негізгі қызмет ету қабілетінен басқа да бірнеше критерийлерді қанағаттандыруды талап етеді. Өндіріс құралдарына инвестициялауға шешім қабылдағаннан бұрын осы шешім қабылдау сұрақтарын өзіңізге қойыңыз:

• Сіз өндіріске теңестірілген материалдармен тексеруді жүргіздіңіз бе? Өндірісте аустенитті болат қажет болса, ал прототиптің өңделген бөлшектері алюминийден жасалған болса, онда материалдың жұмыс жағдайларындағы әрекеті шынайы түрде тексерілмеген.
• Негізгі дәлдік шектері өндіріс спецификацияларымен сәйкес келе ме? Тез прототиптау кезінде жеңілдетілген допустимік шектер өндірістік нақтылық деңгейінде пайда болатын сыйымдылық мәселелерін жасыруы мүмкін.
• Функционалдық сынақтар нақты пайдалану жағдайларын қайталады ма? Зертханалық сынақтар алаңдағы жағдайлардан ерекшеленеді. Сондықтан өңделген прототиптарыңызға нақты қолданыста болатын механикалық кернеу, температура және орта әсері тигізілгенін қамтамасыз етіңіз.
• Жабдықтау тізбегінің элементтері расталды ма? Өндіріс үшін тұрақты материалдық жабдықтау, екіншілік өңдеу процестері мен жабдықтау операциялары қажет. Көлемдерге бекітуге дейін қолжетімділікті растаңыз.
• Дизайн құжаттамасы толық әзірленді ме? Өндіріске дайын сызбаларда CNC арқылы тез прототиптау үшін қолданылатын негізгі талаптардан басқа, барлық допустимік шектер, беттің жағдайы, материалдың белгіленуі және бақылау критерийлері көрсетілуі тиіс.

Сәйкес LS Manufacturing'ның прототиптау нұсқаулығы ең сәтті өтулер, командалар соңғы растау прототиптарын өндірістік сынақ жүрісі ретінде қарастырған кезде жүзеге асады — кіші көлемдерде болса да, толық техникалық талаптар мен сапа бақылауын қолдана отырып.

Қайтадан бастамай-ақ масштабтау

Бұл жерде стратегиялық жоспарлау тиімділігін көрсетеді. Ең нашар жағдай — бір өндірушімен прототиптерді растау, содан кейін өндірістік серіктес табу үшін қатты тырысу: сызбаларды ауыстыру, процестерді қайта бағалау және институционалды білімді нөлден бастап қайта құру. Бұл тәжірибелік өткел тәуекелдерді, кешігулерді және тез ұлғаятын шығындарды туғызады.

Ең тиімді прототиптен өндіріске өту жолы өндірістік үздіксіздікті сақтайды — яғни прототиптердің қайталану кезеңінде сіздің дизайнның ерекшеліктерін меңгерген серіктесті өндірістік масштабтауға қатысуға қалдыру.

Бұл үздіксіздік принципі сізге алғашқы кезеңде дұрыс жылдам CNC прототиптеу серіктесін таңдаудың қаншалықты маңызды екенін түсіндіреді. Жеке прототиптік бөлшектерді өндіруден бастап өндірістік көлемге дейін масштабтауға қабілетті қызмет көрсетушілер даму мен өндіріс арасындағы тәуекелді өткелді болдырмауға мүмкіндік береді. Олар прототиптеу кезеңінде құралдардың қозғалыс траекториясын тиімділендірген, материалдардың әрекет ету сипатын растаған және сапа негіздерін орнатқан — бұл білім тікелей өндірістің жылдам қосылуын қамтамасыз етеді.

Бұл үздіксіздік әсіресе автомобиль саласында өте құнды болған жағдайларда, мысалы Shaoyi Metal Technology сияқты серіктестер тәжірибеде үздіксіз масштабтау қалай іске асатынын көрсетеді. Олардың прототиптеу кезінде шасси жинақтары мен қосымша металды бушингтерді жедел тегістеу қабілетін IATF 16949 сертификаты мен статистикалық үдеріс бақылауы негізінде массалық өндіріске дейін қолдану өндірушілердің ауысуы кезінде пайда болатын қайта бекіту кешігулерін жояды.

Прототип бойынша алған білімнің өндірістік шешімдерге әсері

Әрбір прототип итерациясы өндірістік тәсіліңізді анықтауға тиіс болатын деректерді құрайды. Ақылды командалар осы білімді жүйелі түрде жинақтайды және қолданады:

• Өлшемдік бағыттар: Қандай сипаттамалар өндіріс үшін тегістеу кезінде тұрақты түрде шектік допустимдіктерге жақындады? Бұлар өндірістік тұрақтылық үшін үдеріс түзетулерін немесе допустимдіктерді қайта қарастыруды қажет етуі мүмкін.
• Тегістеу қиындықтары: Прототиптау кезінде құралдың ауытқуына, дірілге немесе цикл уақытының ұзаруына әкелген сипаттамалар көлемді өндірісте де осындай мәселелерді туғызады — тек бұл жағдайда олар мыңдаған бөлшек бойынша көбейеді.
• Материалдың қасиеттері: Таңдалған материалдың өңделуі болжанғандай болды ма? Прототиптау кезінде анықталған қисаю, қалдық керілу немесе беткі қабат мәселелері өндірістік қауіптерді көрсетеді, олардың болдырмау шаралары қажет.
• Бақылау тосқауылдары: Прототиптау кезінде кең көлемді тексеру уақытын талап ететін сипаттамалар өндіріс көлемінде сапа бақылауының тосқауылына айналады. Бақылауды жеңілдету үшін дизайнды өзгерту мүмкіндігін қарастырыңыз.

Бұл жинақталған білім құндылығын өте зор. Оны өндірушіні ауыстыру арқылы тастау — бұл сабақтарды қайтадан үйрену деген сөз, бірақ бұл ретінде бақыланатын прототип итерациялары арқылы емес, өндірістік ақаулар арқылы болады.

Прототиптан өндіріске өту экономикасын түсіну

Тәжірибелік үлгілердің саны мен өндірістік экономикасы арасындағы байланысқа мұқият көңіл бұру қажет. Жеке бөлшектердің бағасын анықтағанда басымдық танытатын дайындық шығындары мыңдаған бірліктерге таратылған кезде ескерілмейтін болып қалады. Алайда көлемді өндірісте жаңа шығын факторлары пайда болады:

Құн факторы	Тәжірибелік үлгінің әсері	Өндірістік әсер
Баптау/Бағдарламалау	Негізгі шығын факторы	Әр бірлікке шаққанда ескерілмейтін
Материалдық төлеу	Орташа деңгейдегі әсер	Негізгі шығын факторы
Цикл уақыты	Екінші дәрежелі мәселе	Өткізу қабілеті үшін маңызды
Құрал тозуының	Аз ғана назар аударылатын фактор	Қолданыстағы маңызды шығын
Сапа Қонтролі	Әр бөлшек бойынша тексеру	Статистикалық таңдау

Бұл ығысу өндірістік оптимизацияның жиі қолданыстағы прототиптық масштабта жақсы жұмыс істеген дизайндарға қайта оралуын түсіндіреді. Бес бөлшекті өңдеу кезінде қабылданған сипаттамалар бес мың бөлшек үшін экономикалық тиімділіктен айырылуы мүмкін. Өндіріске бағытталған ДФМ (Детальдың өндіріске ыңғайлылығы) қайта қарау — прототиптық ДФМ-нен ерекшеленеді — цикл уақытын қысқарту, құралдардың қызмет ету мерзімін ұзарту және көлемді өндірудің тиімділігін арттыру үшін қондырғыларды қарапайымдау мүмкіндіктерін анықтайды.

Жобаңыздың сатысына қарай сіздің келесі қадамдарыңыз

Сіздің даму жолыңызда қай кезеңде тұрғаныңыз сіздің қазіргі уақыттағы басымдықтарыңызды анықтайды:

Егер сіз тек прототиптауға кіріскен болсаңыз: Тез прототиптау қабілеті мен өндірістік қуаты бар өндірістік серіктес таңдаңыз. Бірінші бөлшекті өңдеуден бұрын осы қарым-қатынасты орнатыңыз — прототиптау кезінде жинақталған тәжірибе өндіруді кеңейткен кезде өте құнды болады.

Егер сіз итерацияның ортасында болсаңыз: Барлығын құжаттап отырыңыз. Өлшемдік нәтижелерді бақылаңыз, өңдеу кезіндегі қиындықтарды ескереңіз және кез келген конструкциялық өзгерістерді тіркеңіз. Бұл деректер өндірістік шешімдер қабылдауға әсер етеді және жаңа команда мүшелеріне қазіргі геометрияның алдыңғы нұсқалардан қалай дамығанын түсіндіруге көмектеседі.

Егер прототиптер расталса: Ресми өндіріске дайындықты тексеру жүргізіңіз. Құжаттаманың толықтығын, жабдықтаушы тізбегінің расталғанын және өндіріс серіктесіңіздің сіздің көлемдік талаптарыңызға сыйымдылығы бар екенін тексеріңіз. Өндірісті растамас бұрын айқындалған кемшіліктерді жоюға тырысыңыз — шартқа қол қойғаннан кейін анықталған кемшіліктер қымбатқа түсетін түзетулерге айналады.

Егер сіз өндіріске көшу үшін серіктестерді бағалап отырсаңыз: Жылдам прототиптеуден массалық өндіріске дейінгі қатарлы қабілетін көрсететін құрылымдарға басымдық беріңіз. Автомобиль өнеркәсібі үшін IATF 16949 немесе әуе-ғарыш саласы үшін AS9100 сияқты сертификаттар реттелетін салалар үшін сапа жүйелерінің сәйкестігін қамтамасыз етеді. Прототиптеу кезінде бақыланған жеткізу мерзімінің сенімділігі мен байланысқа оперативті жауап беру өндірістік серіктестіктің сапасын болжайды.

Бірінші кесуден өндіріске дайын бөлшектерге дейінгі жол техникалық біліктілікті, стратегиялық жоспарлауды және дұрыс өндірістік қатынастарды талап етеді. Бұл нұсқаулықта қамтылған принциптерді — материалды таңдаудан бастап, дәлдік шектерін белгілеуге дейін және құрал-жабдықтарды бағалауға дейін — қолдану арқылы сіздің жобаңызды сәтті масштабтауға дайындайсыз. Сіздің прототиптік CNC жұмысыңыз тек сынақ бөлшектерін жасаумен шектелмейді; ол өндірістік сәттілікті қамтамасыз етуге мүмкіндік беретін білім негізін құру болып табылады.

Прототиптік CNC өңдеу туралы жиі қойылатын сұрақтар

1. CNC прототипі дегеніміз не?

CNC прототипі — бұл сіздің CAD дизайн бойынша компьютерлік басқарумен жасалған қызмет ететін сынақ бөлшегі. Қабаттап құрылатын 3D баспаға қарамастан, CNC прототиптеу өндірістік деңгейдегі металдар немесе инженерлік пластиктерден тұратын қатты блоктардан материалды алып тастау арқылы жүзеге асады. Бұл өте дәл компоненттерді, сонымен қатар соңғы өнімнің механикалық қасиеттерін дәл көрсететін тар дәлдік шектерімен бөлшектерді алуға мүмкіндік береді, сондықтан өндірістік құрал-жабдықтарға көшу алдында нақты қызмет ету сынағын жүргізуге болады.

2. CNC прототипінің құны қанша?

CNC бойынша прототип жасау құны әдетте бір бөлшектің бағасы $100-дан $1000-ға дейін (жоғары) ауытқиды; бұл көптеген факторларға байланысты: қолданылатын материал түрі (мысалы, алюминийдің құны титанға қарағанда төмен), геометриялық күрделілік, дәлдік талаптары, беттің жабылу сапасына қойылатын талаптар, тапсырыс берілетін сан және жеткізу мерзімінің қажеттілігі. Бастапқы дайындық шығындары тапсырыс санына қарамастан тұрақты болып қалады, сондықтан бір бөлшек орнына 5–25 бөлшек тапсыру бір бөлшектің бағасын әлдеқайда төмендетеді. Қарапайым алюминийден жасалған прототиптердің бағасы шамамен $100–200 аралығында болады, ал дәлдігі жоғары күрделі металл бөлшектердің бағасы $1000-ды асып кетуі мүмкін.

3. CNC прототипін жасау қанша уақыт алады?

Стандартты CNC прототиптерді дайындау ұзақтығы — дизайнды растаудан бастап жеткізуге дейінгі іс-қағаздық күндер саны 5–10 күнді құрайды. Дегенмен, көптеген мамандандырылған қызмет көрсетушілер қосымша төлем алу арқылы өте қысқа мерзімде (1–3 күн ішінде) дайындалатын тез тапсырыстар үшін жедел қызмет көрсетеді; бұл әдетте құнға 25–50% қосымша қосылады. Жоспарланған уақыт аралығына дизайнды қайта қарау, CAM бағдарламалауы, қажет болса материалды сатып алу, өңдеу операциялары, соңғы өңдеу және сапаны бақылау кіреді. Көптеген орнатулар немесе арнайы материалдар қажет ететін күрделі бөлшектер қосымша уақыт талап етеді.

4. Прототиптер үшін 3D басып шығарудың орнына CNC өңдеуді қашан таңдау керек?

Сізге өндіріске тең материалдық қасиеттер, ±0,1 мм-ден төмен дәлдік, нақты металдар немесе инженерлік пластмассалармен функционалдық кернеу сынағы, жоғары сапалы беттік өңдеу немесе 5 немесе одан да көп бөлшектердің шығарылуы қажет болған кезде CNC өңдеуді таңдаңыз; себебі осы кезде CNC өңдеу құны бәсекеге қабілетті болады. Бастапқы концепцияны растау, органикалық геометриялар, ішкі торлы құрылымдар, жеке арзан бөлшектер немесе мөлдір немесе иілгіш материалдар қажет болған кезде 3D баспа таңдаңыз. Көптеген сәтті жобалар әртүрлі даму кезеңдерінде екі технологияны да қолданады.

5. CNC прототиптік қызмет көрсетушінің аттестаттарын таңдағанда қандай сертификаттарға назар аудару керек?

ISO 9001 сертификаты жалпы қолданыстағы сапа басқаруының негізгі деңгейін орнатады. Автомобиль жобалары қателерді болдырмау мен процестерді қатаң бақылауды талап ететін IATF 16949 сертификатын талап етеді. Аэроғарыштық қолданыстар қосымша қауіптерді басқару талаптарымен AS9100 сертификатын қажет етеді. Медициналық құралдарды өндіру ISO 13485 сәйкестілігін талап етеді. Тәжірибелік үлгілерден өндіріске көшу кезінде қымбатқа түсетін қайта сертификаттау кешігулерін болдырмау үшін алдын ала сертификатталған құрылымды таңдау маңызды.
