Өнімді өңдеу: Қоспалы материалдан дәл бөлшектерге дейін

Заманауи өндірісте өнімді өңдеу дегеніміз не?

Егер-ақ сіз ойланған болсаңыз қандай жолмен таза металл блоктары дәл компоненттерге айналады сіздің автомобиль двигателіңізде немесе смартфондаңызда? Жауап өнімді өңдеуде — бұл өндіріс тәсілі, ол көптеген адамдардың ешқашан көрмейтін жолдармен біздің заманауи әлемімізді пішіндеп отырады.

Өнімді өңдеу — бұл материалды құрал-жабдықтардың көмегімен жұмыс бетінен жүйелі түрде алып тастау арқылы функционалды, нарыққа шығаруға дайын компоненттерді дәл сипаттамалар бойынша жасайтын жоғалтушы өндіріс процесі.

Сонымен, практикалық тұрғыдан алғанда, өңдеу дегеніміз не? Қабаттап басып шығаратын 3D-баспаға қарамастан, бұл процесс керісінше жұмыс істейді. Сіз қажеттісінен көп материалмен бастайсыз және соңғы өнімге кірмейтін барлық нәрсені стратегиялық түрде кесіп тастайсыз. Оны мүсін жасауға ұқсатыңыз — тек айналып тұратын құралдар, компьютерлік басқару және он мыңдық инчпен өлшенетін дәлдікпен.

Азайтушы өндіріс принципі

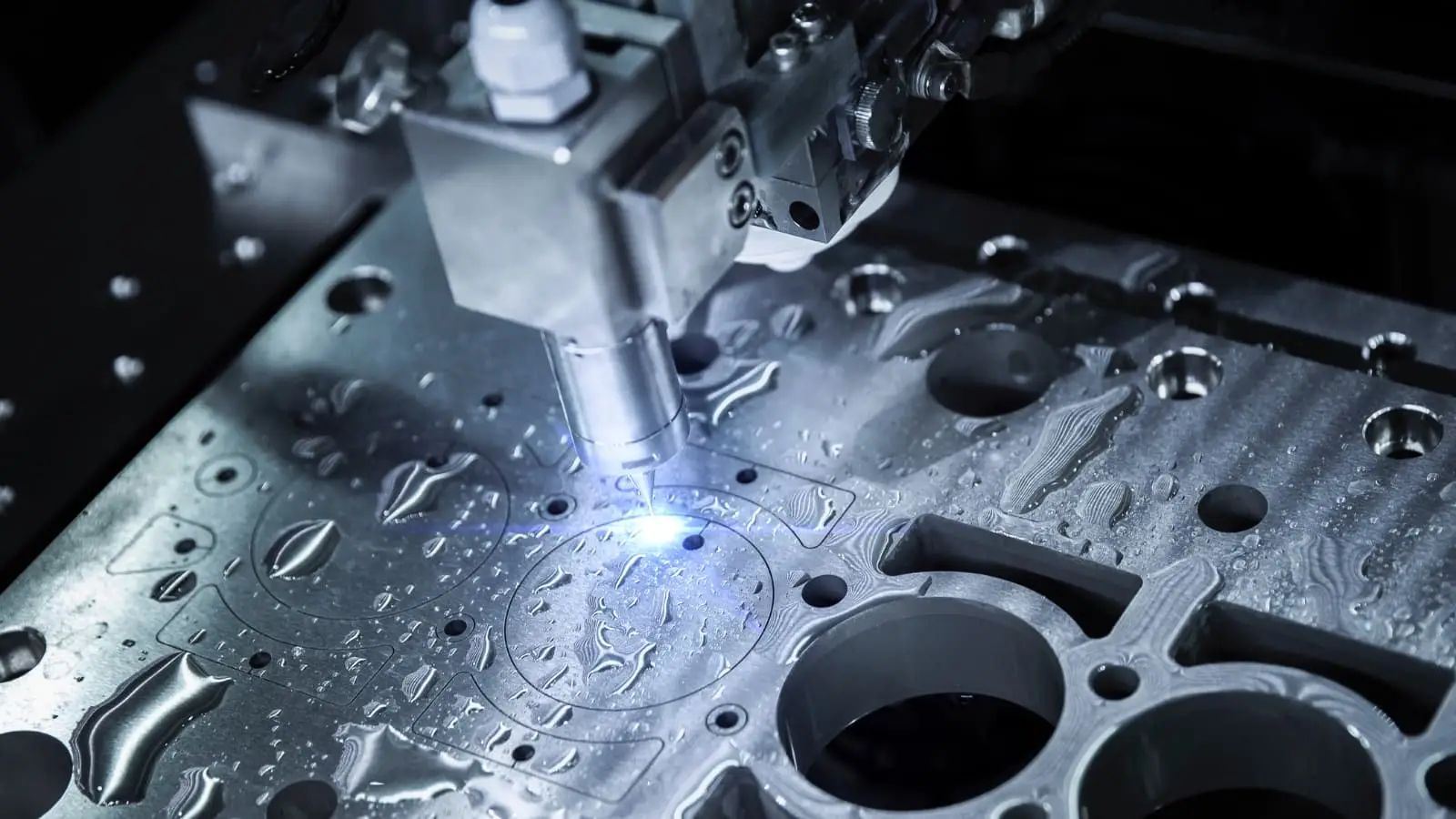

Токарьлық орталықтардың анықтамасы бір негізгі ұғымға — материалдың алынуына негізделеді. Сіз болаттан жасалған стерженьді токарда өңдесеңіз немесе алюминийді CNC машинасында фрезерлейсіз, сіз әрқашан материалды қосу орнына оның бір бөлігін алып тастайсыз. Бұл субтрактивті (материалды алып тастау) өндіріс әдісі қосымша әдістермен салыстырғанда нақты артықшылықтарға ие.

Материалдың қасиеттерін қарастырыңыз. Сіз бөлшекті қатты шикізаттан өңдеген кезде, металдың бастапқы дән құрылымы мен механикалық қасиеттері сақталады. Бөлшек бойынша тұрақты беріктік сақталады, себебі сіз материалдың негізгі қасиеттерін өзгертпейсіз. Бұл жоғары кернеу, экстремалды температуралар немесе қатаң өнімділік талаптарына ұшырайтын бөлшектер үшін өте маңызды.

Токарьлық өңдеу процесі 3D-басылымды бөлшектерге қарағанда жоғары сапалы беттік жабындар мен нақтырақ допустимді ауытқуларды қамтамасыз етеді. 3D-басылымды бөлшектер жиі соңғы өңдеуді талап етсе, токарьлық өңделген бөлшектер көбінесе жинауға дайын күйде машинаға шығады.

Шикізаттан бастап дайын өнімге дейін

Мұнда өнімді тегіс өңдеу жалпы тегіс өңдеу жұмыстарынан ерекшеленеді. Өнім контекстіндегі тегіс өңдеу термині тек металлды кесуден асады — ол дизайн мақсатынан функционалды компонентке дейінгі бүкіл жолды қамтиды.

Сіз өндіріс мақсатында тегіс өңдеуді анықтаған кезде, сіз қайталанатын, сапасы расталған бөлшектерді масштабты түрде шығаруға бағытталған жүйелі процесті сипаттайсыз. Жалпы станок цехындағы жұмыс бір реттік жөндеулерге немесе қосымша бөлшектерге назар аударуы мүмкін. Ал өнімді тегіс өңдеу мыналарға басымдық береді:

• Өндіріс сериялары бойынша тұрақты қайталанушылық
• Өндіріске ыңғайлы болу үшін дизайнды оптимизациялау
• Саладағы стандарттарға сай сапа құжаттамасы
• Тәжірибелік үлгіден массалық өндіріске дейінгі масштабталу

Бұл өнімге бағытталған тәсіл — материалды таңдаудан бастап құралдың қозғалыс траекториясын бағдарламалауға дейінгі барлық шешімдердің негізгі мақсаты — қолданылуы көзделген салада сенімді жұмыс істейтін функционалды бөлшектерді шығаруға қызмет етуін білдіреді. Сіз өндіріс опцияларын зерттейтін дизайнер болсаңыз немесе бар процестерді оптимизациялайтын инженер болсаңыз, осы айырманы түсіну сізге өндіріс серіктестеріңізбен тиімдірек қарым-қатынас жасауға және жобаларыңыз бойынша жақсы шешімдер қабылдауға көмектеседі.

Негізгі өңдеу процестері және оларды қашан қолдану керек

Сіз өнімді өңдеудің не істейтінін түсінген соң, келесі сұрақ мынадай болады: қай процесті таңдау керек? Әртүрлі өңдеу түрлерінен таңдау — ұнатылатын жабдықтарды таңдау емес, сіздің нақты өнім талаптарыңызға сәйкес келетін әдісті таңдау болып табылады. Енді негізгі өңдеу процестерін және олардың қай уақытта сіздің бөлшектеріңіз үшін ең тиімді болатынын қарастырайық.

Айналмалы және сызықты қию әдістері

Барлық механикалық өңдеу операциялары кесу қозғалысы қалай жүзеге асатынына байланысты екі негізгі санатқа бөлінеді. Бұл айырымды түсіну сізге өнімнің геометриясына сәйкес келетін процестерді жылдам анықтауға көмектеседі.

Айналмалы кесу әдістері немесе өңделетін бөлшек тұрақты құралға қарсы айналады, немесе құрал қозғалмайтын бөлшекке қарсы айналады. Токарьлау операциялары — классикалық мысал болып табылады: цилиндрлік дайындама токарь станогында айналады, ал кесу құралдары сыртқы және ішкі беттерді өңдейді. Бұл әдіс валдар, втулкалар, шыбықтар және айналмалы симметрияға ие кез келген басқа компоненттерді дайындауға өте жарамды.

Фрезерлеу өңдеуі сценарийді өзгертеді. Мұнда көп нүктелі кесу құралдары жоғары жылдамдықта айналады, ал өңделетін бұйым үстелге бекітілген күйінде қалады. Металл фрезерлеу процестері айналдыру әдісімен жасауға болмайтын күрделі үшөлшемді геометриялық пішіндер, тереңдіктер, ойықтар және күрделі беттік сипаттамаларды жасауға мүмкіндік береді. Егер өніміңізге жазық беттер, бұрыштық сипаттамалар немесе күрделі қисық сызықтар қажет болса, фрезерлеу негізгі өңдеу әдісі болып табылады.

Сызықтық кесу әдістері құралдарды материал ішінде түзу бағытта жылжытады. Аралық кесу операциялары шикізатты қажетті ұзындыққа кеседі немесе түзу бөліністерді жасайды. Броаштау — бір өткізуде кілт ойықтарын, шлицтерді немесе күрделі ішкі контурларды жасау үшін арнайы құралдарды өңделетін бұйым ішінен итеріп немесе тартып өткізуді білдіреді. Бұл процестер жалпы пішіндеу өндірісінің жұмыс істеуінде нақты қызмет атқарады.

Өнімнің геометриясына сәйкес процесті таңдау

Дұрыс механикалық өңдеу процестерін таңдау — соңғы бұйымның нақты қандай талаптарды қанағаттандыруы керектігін талдаудан басталады. Өзіңізге мына сұрақтарды қойыңыз:

• Сіздің бөлшегіңізде айналу симметриясы бар ма, әлде күрделі көпосьті сипаттамаларды қажет етеді ме?
• Дайын бөлшек қандай дәлдік деңгейіне ие болуы керек?
• Беттің жағының сапасы өнімнің қызметі үшін қаншалықты маңызды?
• Бөлшек ішкі сипаттамаларды — мысалы, тесіктерді, резьбаларды немесе шпондық орындарды — қажет етеді ме?

Сіздің жауаптарыңыз қол жетімді жабдықтардан бастауға қарағанда процесті таңдауды тиімдірек бағыттайды. Тым тұрақты концентриктілік талаптары бар дәлдік осі тікелей кесу процесін көрсетеді. Бірнеше орнату элементтері мен ішкі қуыстары бар корпус фрезерлеуді талап етеді. Көптеген нақты өнімдер бірнеше процесті тізбектеп қолдануды қажет етеді.

Процесс атауы	Ең жақсы өнім қолданыстары	Типтік шамалар	Бетінің сапасы
Айналдыру	Осьтер, втулкалар, шыбықтар, цилиндрлік корпуслар	±0,001"-ден ±0,005"-ге дейін	16–125 Ra микродюйм
Шлифовка	Корпуслар, кронштейндер, пластиналар, күрделі 3D бөлшектер	±0,001"-ден ±0,005"-ге дейін	32–125 Ra микродюйм
Жинау	Тесіктер (бір жақты және екі жақты), болт үлгілері	±0,002"-ден ±0,005"-ге дейін	63–250 Ra микродюйм
Жиып алу	Дәлдік беттер, қатайтылған компоненттер, тар шектерге ие сипаттамалар	±0,0001" дейін ±0,001"	4–32 Ra микродюйм
Жылжыту	Қойма дайындау, кесу операциялары, түзілген бөлінулер	±0,010"-ден ±0,030"-ге дейін	125–500 Ra микродюйм
Брошировка	Кілт орындары, жұлдызша тістер, ішкі тісті берілістер, күрделі ішкі профильдер	±0,0005" ден ±0,002" дейін	16–63 Ra микродюйм
EDM (Электрразрядты өңдеу)	Қатайтылған материалдар, күрделі қуыстар, жұқа қабырғалы сипаттамалар	±0,0002"–ден ±0,001"-ге дейін	8–125 Ra микродюйм

Тегістеу мен ЭҚӨ (электр-қоздырумен өңдеу) ең тар шектер мен ең жақсы беттік сапаны қамтамасыз ететінін байқаңыз — бірақ олар бір бөлшекке кететін уақыт пен шығынды да арттырады. Ал кесу құралы керісінше, бастапқы дәлдік операциялары үшін қойманы груба түрде кеседі. Көптеген өндірістік реттіліктерде материалды алып тастау үшін груба процестері мен соңғы сипаттамаларды қамтамасыз ету үшін тегістеу процестері қолданылады.

Бұрғылау — тіпті барлық өңделген бұйымдарға тесіктер қажет болғандықтан — ерекше атап өтілуге лайық. Сіз орнату нүктелерін, сұйықтық өткізгіштерін немесе жинау элементтерін жасайсыз ба, бұрғылау операциялары тәжірибелік түрде барлық өндірістік жұмыс процестеріне кіреді. Қазіргі заманғы CNC өңдеу орталықтары жиі бұрғылау, фрезерлеу және кейде токарьлау мүмкіндіктерін бірдей орнату кезінде біріктіреді, бұл өңдеу уақытын қысқартады және дәлдікті жақсартады.

Бұл өңдеу процестерін түсіну сізге өндіріс серіктестерімен тиімдірек сөйлесуге мүмкіндік береді. Сіз бөлшектің қалай көрінетінін ғана сипаттамай, сонымен қатар қандай операциялар тиімді болатынын және белгілі бір элементтердің неге нақты тәсілдерді талап ететінін талқылай аласыз. Бұл білім CNC технологиясының қалай цифрлық дәлдікпен осы процестерді басқаратындығын түсінген кезде тағы да маңыздырақ болады.

CNC технологиясы мен цифрлық өндірісті басқару

Сіз әртүрлі өңдеу процестерінің әртүрлі өнімдердің қажеттіліктерін қанағаттандыратынын көрдіңіз. Бірақ барлығын біріктіретін сұрақ мынадай: қазіргі заманғы машиналар қалай осындай таңғажайып дәлдікпен осы операцияларды орындайды? Жауабы — CNC технологиясы, яғни сіздің дизайн файлдарыңызды нақты өнімге айналдыратын цифрлық ми.

Олай болса, CNC деген не? CNC-ны қарапайым түрде анықтағанда: ол «Компьютерлік сандық басқару» дегенді білдіреді. Бұл технология цифрлық дизайн деректерін дәл машина қозғалыстарына аударады , әрбір кесуді, әрбір айналуды және әрбір құрал ауысуын инчтің мыңдық үлесінде өлшенетін дәлдікпен басқарады. Егер сіз өндірісте CNC деген не екенін сұрасаңыз, оны компьютер экраныңыз бен станоктар цехының жері арасындағы көпір ретінде қарастырыңыз.

Цифрлық дизайндар қалай физикалық өнімдерге айналады

CNC өңдеу процесі кесу жұмыстары басталғаннан көп уақыт бұрын басталады. Ол CAD файлынан — яғни сіздің цифрлық сызбаңыздан басталады. Дизайнерлер бұл файлдарды арнайы бағдарламалық құралдарды пайдаланып, дайын бөлшектің барлық өлшемдерін, қисықтарын, тесіктерін және бұрыштарын анықтай отырып құрады. CAD-ты экранда қолданылатын цифрлық сазбалшық деп ойлаңыз — оны сіздің көзқарасыңызға дәл сәйкес келетіндей етіп қалыптастырасыз.

Бірақ CNC машиналары CAD файлдарын тікелей түсінбейді. Оларға қадам-қадам кесу нұсқаулары қажет. Осы жерде CAM (Компьютерлік көмекші өндіріс) бағдарламалық құралдары іске қосылады. CAM бағдарламалары сіздің дизайныңызды талдап, өңделетін материалдың пішінін қалыптастыру үшін кесу құралдарының қатты анықталған траекторияларын — яғни құралдардың қозғалу жолдарын — құрады.

Бұл аудару процесінде CAM бағдарламасы маңызды шешімдер қабылдайды:

• Әрбір элемент үшін қандай кесу құралдары ең тиімді
• Құралдардың айналу жылдамдығы қандай болуы керек (айналу осінің жылдамдығы)
• Құралдардың материал ішінде қозғалу жылдамдығы қандай болуы керек (берілу жылдамдығы)
• Қандай операциялар реті ең жақсы нәтиже береді

Бұл жоспарлау кезеңінен шығатын нәтиже — CNC машиналары түсінетін универсалды тіл болып табылатын G-код. CNC өңдеудің қалай жұмыс істейтінін түсіну — бұл G-кодтың машинаға қажетті барлық нұсқауларды қамтитынын тану дегенді білдіреді: қайда қозғалу керек, қандай жылдамдықпен жылжу керек, қашан кесуді бастау керек және қашан құралды ауыстыру керек.

Дәлдік басқарудағы G-кодтың рөлі

G-код қорқынышты болып көрінуі мүмкін, бірақ ол негізінде дәл сол рецепт сияқты. Әрбір жол машинаға белгілі бір әрекетті орындауға нұсқау береді. Кейбір командалар X, Y немесе Z осьтері бойынша қозғалысты басқарады. Басқалары айналу осінің айналуын қосады, суыту жүйелерін іске қосады немесе автоматты құрал ауыстыруды іске қосады.

CNC операцияларын қандай да бір күшті ететін нәрсе — олардың қайталанғыштығы. Егер сіз G-код бағдарламасының жақсы бөлшек алуға кепілдік беретінін дәлелдеген болсаңыз, оны ондаған немесе мыңдаған рет бірдей нәтижемен қайталауға болады. Машина шаршамайды, назарын жоғалтпайды және процеске адамдық айнымалылықты енгізбейді.

Бұл — дизайн файлынан дайын бөлшекке дейінгі толық CNC өңдеу процесі:

1. CAD дизайнін жасау — Инженерлер немесе дизайнерлер барлық бөлшек геометриясын, өлшемдерін және дәлдік шектерін SolidWorks, Fusion 360 немесе осыған ұқсас бағдарламаларды пайдаланып 3D модель түрінде құрады.
2. CAM бағдарламалау — Программистер CAD файлын CAM бағдарламасына импорттайды, сәйкес құралдарды таңдайды және өңдеу уақытын азайтып, сапа талаптарын қанағаттандыратын оптималды құрал жолдарын құрады.
3. G-кодты генерациялау — CAM бағдарламасы бөлшекті өндіретін нақты CNC станогына арналған барлық машина нұсқауларын қамтитын G-код файлдарын шығарады.
4. Машина орнатуы — Операторлар шикізатты (өңделетін бөлшекті) орнатады және қиғыш әрекет кезінде қозғалысты болдырмау үшін қысқыштар, бекіткіштер немесе арнайы құрылғылар сияқты сәйкес өңдеу құрылғыларын пайдаланады.
5. Құралды орнату — Қажетті қиғыш құралдар машинаға арналған құралдың магазиніне немесе башмакқа орнатылады. Көптеген заманауи машиналарда 20, 40 немесе одан да көп құралды сақтай алатын автоматты құрал ауыстырғыштары бар.
6. Нөлдік нүктені орнату — Машина дәл үш өлшемді кеңістікте өңделетін бөліктің орнын анықтайды, барлық бағдарламаланған қозғалыстардың нақты материалдың орнымен дәл сәйкес келуін қамтамасыз етеді.
7. Бағдарламаны орындау — CNC басқарушысы G-кодты жол бойынша оқиды және қиылатын құралдарды бағдарламаланған траектория бойынша жылжыту үшін электрқозғалтқыштар мен жетектерді басқарады, сонымен қатар материалды дәл өңдейді.
8. Процесс ішіндегі бақылау — Операторлар мен автоматтандырылған жүйелер бөлік сапасына әсер етуі мүмкін құралдың тозуы, өлшемдік ауытқу немесе күтпеген тербелістер сияқты ақауларды бақылайды.
9. Қорытынды өңдеу операциялары — Бөліктер соңғы талаптарға сай болу үшін шеттерінің тегістеуі (дебуррлау), тазартылуы және қажет болса, беттік өңдеулерге ұшырайды.

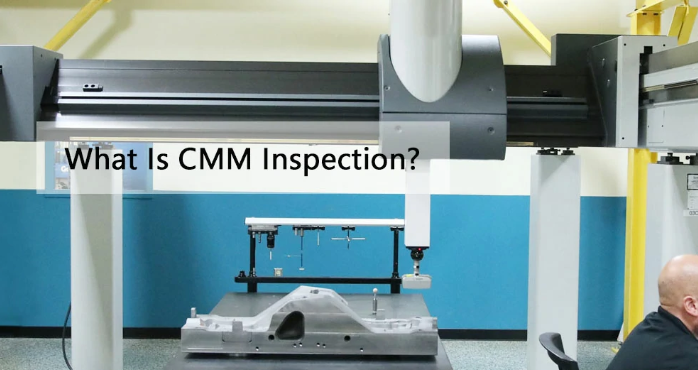

10. Сапа тексеру — Каллиперлер, микрометрлер немесе координаталық өлшеу машиналары арқылы бақылау жүргізіледі, нәтижесінде өлшемдер бастапқы CAD сызбасында көрсетілген толеранция шектерінде сәйкес келетіндігі расталады.

CNC-ның қолмен өңдеуге қарағандағы ең үлкен артықшылығы қандай? Тұрақтылық. Сізге бір прототип немесе он мың өндірістік бөлшек керек болсын, дұрыс бағдарламаланған CNC-операциялар әрдайым бірдей дәлдікті қамтамасыз етеді. Қазіргі заманғы машиналар тұрақты түрде ±0,001 дюйм немесе одан да қатаң тұрақтылықтарға жетеді — бұл дәлдік үлкен өндірістік сериялар бойынша қолмен қол жеткізу қиынға соғады.

Бұл цифрлық негіз сондай-ақ жылдам итерациялауға мүмкіндік береді. Бір элементті өзгерту керек пе? CAD-моделін жаңартыңыз, құралдың қозғалыс траекториясын қайта құрыңыз, содан кейін машина сіздің өзгертілген дизайныңызды сағаттар ішінде шығарады. Бұл икемділік CNC-технологиясын қазіргі заманғы өнім әзірлеу үшін маңызды қылады, мұнда дизайндар тез дамып, нарыққа шығару уақытына қойылатын талаптар икемді өндірістік мүмкіндіктерді талап етеді.

Әрине, бұл мүмкіндіктерді іске асыру өнімдеріңізге нақты қандай тұрақтылықтар қажет екендігін түсінуге және әртүрлі процестердің әртүрлі дәлдік деңгейлерін қалай қамтамасыз ететіндігіне байланысты.

Дәлдік шектері мен беттің жаңғырық стандарттары

Сіз CNC технологиясының таңғаларлық тұрақтылық қасиетін қалай қамтамасыз ететінін үйрендіңіз — бірақ осы дәлдік шектері қаншалықты тар болуы мүмкін? Сонымен қатар, қашан дәлдікпен жасалған бөлшектерге қарағанда стандартты дәлдік шектері жеткілікті болады? Осы сипаттамаларды түсіну сәтті өнімді шығаруды қымбат тұратын өндірістік қиындықтардан ажыратады.

Шындығында: CNC станоктары өте дәл болса да, абсолюттік жетілдікке қол жеткізу мүмкін емес. Әрбір өңделген өлшемде бастапқы дизайннан кейбір аз ауытқулар болады. Сұрақ — ауытқу болатыны емес, сұрақ — өніміңіздің дұрыс жұмыс істеуі үшін қанша ауытқуға шыдай алатыны.

Дәлдік шектерінің класстары және олардың нақты әлемдегі әсері

Дәлдікпен жасалған бөлшектерді стандартты өңдеуге қарағанда қалай салыстыруға болады? Айырмашылық рұқсат етілетін өлшемдік ауытқуларға негізделеді. Өнеркәсіптік стандарттарға сәйкес дәлдік шектері максималды және минималды рұқсат етілетін өлшемдер ретінде көрсетіледі — әдетте ±0,x мм түрінде жазылады. Егер бөлшек осы шектерден тыс қалса, ол қабылданбайды.

Халықаралық стандарт ISO 2768 төрт класқа бөлінетін практикалық негіз береді:

• Ұсақ (f) — Дәл келетін бөлшектерді өңдеу үшін ең қатаң жалпы тұрақтылықтар
• Орташа (m) — Көптеген коммерциялық қолданыстарға сай жалпы тұрақтылықтар
• Ұсақ (c) — Маңызды емес өлшемдер үшін жеңілдетілген тұрақтылықтар
• Өте ұсақ (v) — Груб немесе функционалды емес элементтер үшін ең бос тұрақтылықтар

Көптеген станок цехтары фрезерленген және өңделген бөлшектер үшін ISO 2768-1 Орташа деңгейінің тұрақтылығын (жалпы айтқанда, ±0,005" (0,13 мм)) әдеттегідей қабылдайды. Бұл стандарттық тұрақтылық коммерциялық өнімдердің көпшілігінің талаптарын қосымша шығындарды қоспай-ақ қанағаттандырады.

Бірақ жоғары дәлдікті өңдеу қолданыстары үшін не істеу керек? Жоғары дәлдікті станоктар әлдеқайда қатаңырақ техникалық талаптарды қамтамасыз ете алады:

Төзімділік деңгейі	Типтік диапазон	Жалпы қолданылған	Шығын әсері
Стандартты CNC	±0,005" (0,13 мм)	Жалпы коммерциялық бөлшектер, корпуслар, кронштейндер	Базалық
Дәлдік CNC	±0,001" (0,025 мм)	Әуе-ғарыш компоненттері, автомобильдің өнімділік бөлшектері	1,5-2 есе базалық
Жоғары дәлдік	±0,0005" (0,0127 мм)	Медициналық құрылғылар, оптикалық жабдықтар	негізгі деңгейден 2-3 есе
Ультрадәл	±0,0002" (0,00508 мм)	Хирургиялық имплантаттар, арнайы құрал-саймандар	3-5 есе негізгі көрсеткіш

Маңызды нәрсені байқадыңыз ба? Шынында да, бұл өте жоғары дәлдіктегі шектеулер қажеттілігі тек бөлшектердің шамамен 1%-ына ғана қатысты. Жиі жағдайда бұл шектеулер бүкіл бөлшекке емес, тек белгілі бір сипаттамаларға ғана қатысты — мысалы, ±0,001" немесе одан да тұрақтырақ. Аса жоғары шектеулерді қолдану (over-tolerancing) өнімдің конструкциясындағы ең кең тараған қателердің бірі болып табылады: ол қосымша шығындарға әкеледі, бірақ қызмет көрсету сапасын жақсартмайды.

Практикалық кеңес: жинақтау, отыру немесе қызмет көрсету сапасына әсер ететін маңызды сипаттамаларға ғана тұрақтырақ шектеулер қолданыңыз. Маңызды емес өлшемдерге стандартты шектеулерді қолданыңыз. Мысалы, орнату кронштейні гидравликалық клапанның спуліндей дәлдікті қажет етпейді — сондықтан оны сәйкесінше жобалаңыз.

Дәлдік CNC фрезерлеу мен айналдыру процестері осы тарыңғы сипаттамаларға қол жеткізе алады, бірақ дәлдік шегі мен құны арасындағы қатынас сызықтық емес, экспоненциалды. Әрбір келесі дәлдік деңгейіне көтерілу үшін тиісті дайындық, баяулау қиылатын жылдамдықтар, қосымша бақылау уақыты және негізінен арнайы құрал-жабдықтар қажет.

Беттің жабылуы бойынша талаптар түсіндірмесі

Дәлдік шектері өлшемдік дәлдікті реттейді, ал беттің жағдайы сіздің бөлшектеріңіздің қалай сезілетінін, қалай жұмыс істейтінін және қалай өткізілетінін анықтайды. Беттің тегіс еместігі — беттегі тұрақсыз элементтердің орташа биіктігі — тікелей үйкеліс, тозуға төзімділік, герметиктеу қабілеті және тіпті эстетикалық пайдалануға әсер етеді.

Ең кең тараған өлшеу — Ra (орташа тегіс еместік), әдетте микрометр (мкм) немесе микродюйм (мкдюйм) бірліктерінде көрсетіледі. Төмен Ra мәндері тегіс беттерді көрсетеді — бұл мата тігіс санына ұқсас: сан неғұрлым жоғары болса, текстура соғұрлым жіңішке болады.

Әртүрлі Ra мәндері сіздің өнімдеріңіз үшін нақты не мағынаға ие?

• Ra 0,025 мкм (1 мкдюйм) — Айна сияқты жағын, өте тегіс; оптикалық компоненттер мен дәлдік жастық беттері үшін қолданылады
• Ra 0,4–0,8 мкм (16–32 мкдюйм) — Өте тегіс; гидравликалық компоненттер мен тығыздау беттері үшін қолайлы
• Ra 1,6–3,2 мкм (63–125 мкдюйм) — Стандартты токарьлау жағыны; көптеген функционалды беттер үшін қолайлы
• Ra 6,3–12,5 мкм (250–500 мкдюйм) — Қаттырақ жағы; контактсыз беттер мен шикізат қоры үшін қабылданады

Әртүрлі өңдеу процестері табиғи түрде әртүрлі беттік жағын береді. Дәлдікпен өңдеу ең тегіс нәтиже береді, ал кесу салыстырмалы түрде қаттырақ бет қалдырады және екіншілік операцияларды қажет етеді. Екінші бөлімдегі кестеде осы қатынастар көрсетілген — дәлдікпен өңдеу 4–32 Ra микродюйм, ал фрезерлеу әдетте 32–125 Ra микродюйм береді.

Беттің жағдайы неге функционалды тұрғыдан маңызды? Цилиндр ішінде қозғалатын поршеньді қарастырыңыз. Егер бет өте кедір-бұдыр болса, үйкеліс айтарлықтай артады — бұл жылу бөлінуін, тозу қарқынын арттыруын және пайдалы әсер коэффициентін төмендетуін туғызады. Кейбір қолданбаларда бет өте салыстырмалы түрде тегіс болса, майлағыш дұрыс ілеспей қалады. Дұрыс беттің жағдайы барлық функционалды талаптарды тепе-теңдікке келтіреді.

Дәл осындай тәсілмен, шектеулер сияқты, жоғары дәлдіктегі беттің жағдайын қамтамасыз ету үшін қосымша өңдеу уақыты, нақтырақ құралдар және мүмкін болған жағдайда екіншілік жабдықтау операциялары қажет болады. Ra 0.4 мкм беттің жағдайын талап ететін бөлшек фрезерлеуден кейін ғана өңделуі мүмкін — бұл ретте орнату уақыты, құралдарға кететін шығындар мен өңдеу кезеңдері қосылады.

Негізгі қорытынды? Беттің жағдайын кездейсоқ тегістік мақсаттарына ғана емес, функционалды талаптарға сәйкес көрсетіңіз. Жинақтау ішінде жасырын орналасқан конструкциялық итеміштің жылтыр бетіне қажеті жоқ. Ал подшипниктің бұрандалы беті міндетті түрде осындай болуы керек. Сіздің техникалық талаптарыңызға өнімнің нақты қажеттіліктерін сәйкестендіріңіз — сонда сіз төмен құнға жақсы нәтижелерге қол жеткіzesіз.

Бұл дәлдік талаптарын түсіну сізге өндірістік серіктестермен тиімді қарым-қатынас жасауға көмектеседі — бірақ өндіріс циклдары бойынша тұрақты сапаны қамтамасыз ету үшін берік сапа бақылау жүйелері мен тексеру әдістері қажет.

Оңтайлы фрезерлеу нәтижелері үшін материалды таңдау

Сіз допусктер мен беттің жаңғырту сипаттамаларын меңгердіңіз — бірақ көптеген инженерлер қарастырмай қалатын маңызды сұрақ мынадай: сіздің таңдаған материалдың өзі осы талаптарға сәйкес келе ме? Дұрыс емес материалды таңдау тіпті ең дәл CNC фрезерлеу металдық операцияларын да бұзып, құралдың тозуына, нашар беттің жаңғыртуына немесе эксплуатация кезінде істен шығатын бөлшектерге әкелуі мүмкін.

Материалды таңдауды өнімнің қажеттіліктерінен бастап кері қарай ойлау ретінде қарастырыңыз. Сіздің бөлшек қандай беріктікке ие болуы керек? Ол қандай ортада пайдаланылады? Оның қандай беттің жаңғыртуы мен допуск сипаттамаларын қанағаттандыруы керек? Бұл сұрақтарға алдымен жауап беріңіз, содан кейін осы сипаттамаларды қамтамасыз ететін және фрезерлеуге қолайлы құнын сақтайтын материалды таңдаңыз.

CNC өңдеу материалдарын түсіну үшін әрбір материалдың өзіндік қасиеттерінің кесу әрекетіне, құрал таңдауына және қол жеткізілетін нәтижелерге әсер етуін ескеру қажет. Негізгі санаттарды және әрқайсысының ерекшелігін қарастырайық.

Қорытпалардың түрі бойынша металдарды өңдеу сипаттамалары

Металдарды өңдеу өнімдерді шығарудың көпшілігінде басымдыққа ие болады, себебі металдар беріктік, тұрақтылық және жылуға төзімділік қасиеттерінің өзара үйлесімін қамтамасыз етеді. Алайда, барлық металдар кесу станогында бірдей әрекет етпейді. Металдарды өңдеу сипаттамаларындағы айырымдар тікелей шығындарыңызға, жеткізу мерзіміңізге және сапа көрсеткіштеріңізге әсер етеді.

Алюминиевық сплавтар

Алюминий — CNC өңдеудің негізгі материалы, оған қандай да бір себеп бар. Hubs компаниясының өндіріс сарапшыларының айтуынша, алюминий 6061 — CNC өңдеуге ең кең таралған және ең төмен бағалы металл, ол өте жақсы беріктік-салмақ қатынасы мен өте жоғары өңделу қабілетін ұсынады.

Алюминийді неге оңай өңдейді? Оның төмен кесу кедергісі арқылы жоғары айналу жиілігін және жылдам материалды алу жылдамдығын қамтамасыз етуге болады. Сіз қаттырақ металдарға қарағанда цикл уақытын қысқартып, құралдарға кететін шығындарды азайтасыз. Алайда алюминийдің жұмсақтығы өзіндік қиындықтар туғызады — материал кесу құралдарына жабысып, беттің сапасын нашарлататын қалыптасқан қыр пайда болады.

Алюминийді өңдеудегі негізгі ескертулер:

• Материалдың жабысуын азайту үшін өткір құралдар мен полирленген ойықтарды қолданыңыз
• Басқарылатын берілу жылдамдығымен жоғары айналу жиілігін қолданыңыз
• Құралдың толуын болдырмау және қиындылардың салынудың жақсы болуы үшін суытқышты мақсатты түрде қолданыңыз
• Жылу режимін мұқият бақылаңыз — алюминий жылуды тез шашады, бірақ артық қызуға ұшыраса деформацияға ұшырайды

Әртүрлі алюминий қорытпалары әртүрлі мақсаттарға қолданылады. Әдетте әуе-ғарыш саласында қолданылатын алюминий 7075 қорытпасын қыздыру арқылы болатқа ұқсас беріктік пен қаттылық деңгейлеріне жетуге болады. Алюминий 5083 теңіз суына қарсы төзімділігімен ерекшеленеді және теңіз техникасында қолданылады. Өніміңіздің функционалдық талаптарына сәйкес қорытпаны таңдаңыз.

Нержавеющая болат

Егер өніміңізге коррозияға төзімділік пен беріктік бірігіп келуі қажет болса, онда шойынды өңдеу кезінде тұрақты болат қорытпаларын қолдану міндетті болады. Тұрақты болат 304 және 316 ең кең тараған таңдаулар болып табылады; олар жақсы механикалық қасиеттерге ие және көптеген коррозиялық орталарға төзімді.

Бірақ тұрақты болат алюминийге қарағанда қосымша қиындықтар туғызады. Кесу кедергісінің жоғары болуы жылуды тез шығарады, сондықтан кесу параметрлері дұрыс бақыланбаса, құралдың тез тозуына әкеледі. Өңдеу кезінде материал қатаяды (жұмыс қатаяды), сондықтан кейінгі өңдеу өтістері қиынға түседі.

Тұрақты болатты сәтті өңдеу үшін:

• Тербелісті болдырмау үшін қатты құралдар мен тұрақты бекіту құрылғылары қажет
• Жылуға төзімді қабықшалары бар карбидті құралдар
• Тиімді жылу реттеуі мен стружка сындыруы үшін жоғары қысымды салқындатқыш
• Жұмыс қаттылығын арттыратын жеңіл тазарту өтістерінен аулақ болу

Титан

Титан — кеңінен қолданылатын кез келген металға қарағанда ең жоғары беріктік-салмақ көрсеткішін береді, сондықтан ол аэроғарыш, медициналық және жоғары өнімділікті қолданыстар үшін өте маңызды. Бірақ осы қасиеттер тиімді өңдеуді қиындатады, нәтижесінде өндіріс шығындары мен мерзімі әлдеқайда артады.

Негізгі проблема неде? Титанның төмен жылу өткізгіштігі жылуын кесу шетінде шоғырландырады, ал жұмыс беті арқылы таратпайды. Бұл құралдың тез тозуына және материалдың пішінінің бұзылуына әкеледі. Титанның сәтті өңделуі үшін келесілер қажет:

• Қатты құралдар және берік шет геометриясы
• Жылу жиналуын азайту үшін кесу жылдамдығын төмендету, бірақ берік подача жылдамдығын сақтау
• Кесу аймағына тікелей бағытталған интенсивті салқындатқыш қолданысы
• Сырғанау мен жылулық кернеуді болдырмауға бағытталған оптималды өтістер

Титан құрамдас бөліктерінің алюминийлік аналогтарына қарағанда әлдеқайда қымбат тұратындығын күтіңіз — бұл материалдың өзі қымбат емес, бірақ оны өңдеу үшін көп уақыт, арнайы құрал-саймандар және ұқыпты технологиялық процесті бақылау қажет.

Металдардан тыс — Пластиктер мен арнайы материалдар

Металдар өнімдерді өңдеу талқылауларында басымдыққа ие болса да, пластиктер мен арнайы материалдар қазіргі заманғы өндірісте маңызды рөл атқарады. Cnc пластик машиналық өңдеу олар жеңіл салмақтылық, электрлік изоляция және химиялық төзімділік сияқты артықшылықтарға ие, ал бұл қасиеттер металдарда мүлдем болмайды.

Кеңінен қолданылатын инженерлік пластиктер

Әрбір пластик материал өңдеу процесіне өзіндік ерекшеліктерін әкеледі:

• POM (Delrin) — Пластиктер арасында ең жоғары өңделгіштікке ие, өте жақсы өлшемдік тұрақтылыққа, төмен үйкеліс коэффициентіне және минималды су сіңіру қабілетіне ие. Пластик бөлшектерді CNC станогында жоғары дәлдікпен өңдеу қажет болған кезде идеалды шешім.
• Нейлон — Беріктігі жоғары және жеңіл салмақты, әрі әсерге төзімділігі өте жақсы. Тұрақтылық қажет ететін тісті берілістер, подшипниктер және конструкциялық бөлшектер үшін кеңінен қолданылады.
• Поликарбонат — Ерекше соққыға төзімділік және табиғи мөлдірлік. Қауіпсіздік қорғаныстары, қорғаныс қаптамалары мен оптикалық қолданыстар үшін өте жарамды.
• HDPE — Жоғары беріктік-салмақ қатынасы және жақсы ауа-райына төзімділік. Сыртқы ортада қолдануға жарамды және жиі құйма қалыптау алдында прототиптерді жасау үшін қолданылады.
• PEEK — Кең температуралық ауқымда өте жақсы механикалық қасиеттерге ие жоғары өнімді термопластика. Салмақтың маңызы зор қолданыстарда жиі металлдың орнын алады және биомедициналық қолданыс үшін медициналық сорттары да қолжетімді.

Пластикті өңдеу металды өңдеуге қарағанда басқа факторларды ескеруді талап етеді. Беріліс жылдамдығы, айналу жиілігі және кесу тереңдігі сияқты станок параметрлері әрбір нақты материал үшін оптимизациялануы тиіс. Жылу реттеу маңызды болып табылады — пластиктер кесу кезінде артық жылу бөлінген жағдайда еріп кетуі немесе деформацияға ұшырауы мүмкін.

Арнайы материалдар

Стандартты металдар мен пластиктерден басқа, кейбір өнімдердің эпоксидті композиттер, шыны талшықты пластик (fiberglass) немесе басқа мамандандырылған материалдардан өңделуі талап етіледі. Бұл материалдар жиі мыналарды талап етеді:

• Аbrasiv материалдар үшін арналған мамандандырылған кесу құралдары
• Бөлшектердің пайда болуын басқару үшін тозаңды алып тастау жүйелері
• Деламинацияны немесе талшықтардың шығуын болдырмау үшін өңдеу параметрлерін өзгерту
• Потенциалды қауіпті тозаңнан операторлардың қорғалуын жақсарту

Сәтті материалды таңдаудың кілті неде? Өзіңіздің өнім талаптарыңыздан бастап, кері бағытта жұмыс істеңіз. Сіздің бөлшек қандай механикалық қасиеттерге ие болуы керек? Ол қандай жағдайларға шыдамды болуы керек? Беттің жабылуы мен дәлдік шектері қандай маңызды? Сіздің бюджеттік шектеулеріңіз қандай?

Бұл жауаптарды қолда ұстап отырып, сіз материалдардың әзірленуін жүйелі түрде бағалай аласыз — орындалу талаптарын өңдеу шығындары мен өндіріс мерзімдерімен теңестіре отырып. Ең қымбат материал әрқашан ең жақсы таңдау емес, ал ең арзаны сирек ғана оптимал нәтиже береді. Дұрыс тепе-теңдікті табу үшін сіз өзіңіздің материалды таңдауыңыздың әрбір төменгі деңгейдегі өндіріс шешіміне қалай әсер ететінін түсінуіңіз керек.

Сіз тиімді материалдарды таңдағаннан кейін келесі қиындық анық болады: сіз қалай жеке тәжірибелі үлгіден өндірудің масштабтауына өте аласыз?

Тәжірибелі үлгінің дамуынан өндірудің масштабтауына дейін

Сіз өз бөлшегіңіз үшін идеалды материалды таңдадыңыз — бірақ көптеген өнімдік топтарды қиналатын сұрақ мынадай: қалай етіп тәжірибелі үлгіңізді шынымен өндіру көлеміне дейін масштабтауға болады? Жеке CNC тәжірибелі үлгісінің сәтті жасалуынан мыңдаған бірдей бөлшектерді шығаруға дейінгі жол автоматты түрде өтпейді. Бұл бірінші күннен бастап мақсатты жоспарлауды талап етеді.

Тәжірибелі үлгінің өңделуі мен өндірудің өңделуін бірдей жолдағы әртүрлі бағыттар ретінде қарастырыңыз. Сіз бастапқы кезеңде қабылдаған шешімдер — геометриялық шешімдер, дәлдік талаптары, материалдарды таңдау — осы жолды жеңілдетеді немесе кейінірек қымбатқа түсетін кедергілер туғызады. Енді осы жолды сәтті жүзеге асыру үшін не істеу керектігін қарастырайық.

Өндіруге масштабталатын тәжірибелі үлгілерді жобалау

Мұның ортақ сценарийі мынадай: сіздің прототипіңіз әдемі көрінеді, сынақтарда тамаша жұмыс істейді және қызығушылық танытқан қызығушылықты тудыратын тараптардан ынталандырушы растау аласыз. Содан кейін сіз өндіріс бағасын сұрайсыз — және өндіріс шығындарыңыз мақсаттың үш есе артық екенін білесіз. Не болды?

Проблема жиі бір реттік CNC прототиптік өңдеуге жарамды, бірақ көлемді өндірісте өте қымбатқа түсетін дизайн шешімдеріне дейін жетеді. Fictiv зауытының өндіріс саласындағы мамандарының айтуынша: «Прототип үшін өнімді инженерлік жобалау мен өндіріс үшін өнімді инженерлік жобалау арасында үлкен айырмашылықтар болуы мүмкін».

CNC өңдеуге арналған дизайн — бұл ең бастапқы дизайн кезеңдерінде өндіріс реалдығын ескеру, яғни оны кейінгі ойлану ретінде қарастырмау. Protolabs баса назар аударады машинамен өңдеуге негізделген дизайн өндіріс уақытын қысқартады және шығындарды азайтады. Олардың автоматтандырылған дизайн талдау құралдары сіз қымбат құрал-жабдықтарға немесе өндіріс сериясына кіріспес бұрын өндіріске жарамдылық үшін түзетілуі мүмкін элементтерді көрсетеді.

Сіздің прототип әзірлеуіңізге қандай нақты өңдеу үшін дизайн принциптері бағыт беруі керек? Осы негізгі нұсқауларды ескеріңіз:

• Ішкі бұрыштар үшін стандартты радиустарды қолданыңыз — Сүйір ішкі бұрыштар баяу, қымбат тұратын EDM операцияларын немесе өте кішкентай құралдарды қажет етеді. Фаскалар жүктемені жақсы таратады, ал сүйір бұрыштар циклдық сынықтарды бастауға әкелетін кернеу концентраторлары болып табылады. Есте сақтаңыз: ішкі бұрыштарға радиустар қажет; сыртқы бұрыштарға фаскалар пайдалы.
• Терең, әрі тар ұяшықтардан сақтаныңыз — Биіктігі енінен көп болатын элементтер құралдың ауытқуына және тербеліске әкеледі, ол дәлдікті және беттің жағдайын нашарлатады. Егер терең қуыстарды болдырмау мүмкін болмаса, конструкцияны қатайту үшін қадамдар немесе көтергіштер қосыңыз.
• Жеткізуге болатын допустимді ауытқуларды көрсетіңіз — Допустимді ауытқулардың шектен тыс қатаңдығы шығындарды экспоненциалды түрде арттырады. Тек маңызды функционалды элементтер үшін ғана қатаң допустимді ауытқуларды қолданыңыз, ал басқа жерлерде стандартты допустимді ауытқуларды қолданыңыз.
• Стандартты құрал-жабдыққа арналып жобалау — Таңдаулы құралдар жеткізу мерзімін және шығындарды арттырады. Мүмкіндігінше, қол жетімді кесу құралдарымен сәйкес келетін тесік өлшемдерін, резьба сипаттамаларын және элемент өлшемдерін қолданыңыз.
• Бекіту құрылғыларын бастапқы кезеңнен бастап ескеріңіз — Бөлшектерді өңдеу кезінде олардың тұрақты бекітілуі қажет. Геометрияңызға жазық бағыттауыш беттер мен жеткілікті бекіту аймақтарын қосыңыз.
• Құрылғыландыруын кеміту — Әрбір рет бөлшекті қайта орналастыру дәлдікке әсер ететін қателіктерге әкелуі мүмкін және цикл уақытын ұзартады. Бір ғана орнатуда өңделетін сипаттамаларды біріктіріңіз.
• Тәжірибелік үлгі жасау мен сериялық өндіріс үшін бірдей материалдарды таңдаңыз тәжірибелік үлгілер үшін өндірісте қолданылатын материалдарға мүмкіндігінше жақын материалдарды таңдау жобаның көлемі ұлғайған кезде материалдық қиындықтарды азайтып, өтуді жеңілдетеді.

CNC өңдеуі арқылы тәжірибелік үлгі жасаудың мақсаты — тек сіздің жобаңызды растау емес, сонымен қатар сіздің жобаңызды қажетті көлемде экономикалық тұрғыдан өндіруге болатынын да растау.

Процесс жоспарлауында көлемдік ескертулер

Тәжірибелік үлгіден сериялық өндіріске өту — бір ғана бағдарламаны көбірек рет іске қосуға ғана шектелмейді. Көлемдер ұлғайған сайын өңдеу параметрлері, құралдарды пайдалану стратегиялары және сапа талаптары жылдамдық, құн және тұрақтылық арасында тепе-теңдік орнату үшін өзгереді.

Төмен көлемді CNC өңдеу (ондағаннан жүздеген бөлшекке дейін)

Төмен көлемді CNC өңдеу — прототиптаудан массалық өндіріске өтуге арналған маңызды көпір болып табылады. Fictiv зауытының өндірістік инженерлерінің айтуынша, төмен көлемді өндіріс көлемі бизнес пен өнімге байланысты ондағаннан жүздеген мыңға дейінгі бірліктер арасында өзгереді.

Бұл кезең құнды мүмкіндіктер ұсынады:

• Жоғары көлемді құрал-жабдықтарға үлкен инвестициялар салмас бұрын нарықтық реакцияны сынау
• Нақты әлемдегі пікірлерге сүйеніп, өнімнің дизайнын жетілдіру
• Жинақтау процестерін растау және потенциалды проблемаларды анықтау
• Келешекте үлкен көлемдегі өндірістер үшін сапа бақылау критерийлерін орнату

Төмен көлемді өндірісте ең жоғары тиімділіктен гөрі икемділік маңыздырақ. Сіз салыстырмалы түрде жалпы мақсаттағы бекітпе құрылғыларын қолдануыңыз мүмкін, орнату қарапайымдылығы үшін цикл уақытын сәл ұзартуға келісуге болады, сонымен қатар кіші көлемдегі өндірістерге лайықты бақылау әдістеріне сүйенуге болады.

Массалық өндіріске көшу

Массалық өндіріс басқа басымдықтарды талап етеді. Цикл уақытын оптимизациялау маңызды болып табылады, себебі бір бұйымға кететін секундтарды үнемдеу мыңдаған бұйымдар бойынша қол жетімді шығындарды айтарлықтай азайтады. Орнату уақытын қысқартатын және қайталанғыштықты жақсартатын арнайы қондырғылар өзінің алғашқы инвестициясын оправдайды. Автоматтандырылған бақылау жүйелері қолмен өлшеуді алмастырады.

Өндіріс саласының сарапшылары масштабтау процесінің тиімділігін қамтамасыз ету үшін процесті карталау әдісін ұсынады. Тұрақты прототип процесінен бастаңыз, оны шикізаттың сатып алынуынан бастап, бақылау, жинақтау және жеткізу кезеңдеріне дейін әрбір кезеңін карталаңыз. Барлық қажетті кірістерді, әрекеттерді және шығыстарды қосыңыз. Бұл құжаттама сізде дұрыс жұмыс істеу процедуралары, жұмысшы күші, жабдықтар мен ресурстар бар екендігін қамтамасыз етеді — сонымен қатар өндіріс кезінде сапа мәселелері туындаса, сізге сілтеме ретінде қызмет етеді.

Тәжірибелі өнім басқарушыларының бір маңызды түсінігі: өндірістік көлемде сұранысты болжау ең басты мәселе болып табылады. Айына 1 000-нан 100 000 бірлікке дейін өндірісті бірдей технологиялық процестерді қолдана отырып, жоғарылату немесе төмендету мүмкіндігі бар өндірістік серіктеспен жұмыс істеу — артық өндіріс пен қоймадағы тауардың тапшылығынан қорғайтын икемділік береді.

Ең тиімді тәсіл? Өндірістік серіктеспен прототиптау кезеңінде, яғни одан кейін емес, жұмыс бастаңыз. Ерте ынтымақтастық дизайн шешімдерінің өндірістік нақтылықтарымен сәйкес келуін, материалдарды таңдаудың масштабталуға қолайлы болуын және құнын бағалаудың даму барысында дәл қалуын қамтамасыз етеді. Бұл серіктестік тәсілі потенциалды мәселелерді олар өндірісте қымбатқа түсетін проблемаларға айналғанға дейін анықтайды және шешеді.

Сіздің дизайн өндіріске ыңғайластырылған және масштабтау стратегияңыз анықталғаннан кейін, өндірістік циклдың сәтті немесе сәтсіз өтуін анықтайтын бір маңызды элемент — барлық процеске қатысты сапа бақылауы.

Өнімді механикалық өңдеу кезіндегі сапа бақылауы мен тексеру

Сіздің дизайн-жобалауыңыз оптималды, қолданылатын материалдар таңдалған және өндіріс стратегиясы құрылған. Бірақ сәтті өндірісті қымбатқа түсетін сәтсіздіктерден ажырататын сұрақ мынадай: әрбір бөлшектің техникалық талаптарға сай келуін қалай қамтамасыз еруге болады? Надежді сапа бақылауы болмаған жағдайда тіпті ең күрделі CNC-жабдықтары мен идеалды оптималданған өндіріс процестері де тұрақсыз немесе ақаулы өңделген бөлшектер шығаруы мүмкін.

Өнімді механикалық өңдеудегі сапа бақылауы — бұл соңғы тексеру нүктесі емес, бүкіл өндіріс процесіне терең сіңірілген үздіксіз жүйе. Таза материал өндіріс орнына кірген сәттен бастап, жеткізуге дейінгі соңғы тексеруге дейін әрбір кезеңде ауытқуларды қымбатқа түсетін проблемаларға айналдырмас бұрын анықтауға арналған тексеру әдістері қажет.

Өндіріс процесінің сапасын бақылау әдістері

500 компоненттің өңделгеннен кейін өлшемдік қатені анықтағанға қарағанда, бірінші бөлшектің өндірісі кезінде оны анықтауды елестетіңіз. Бұл айырмашылық мыңдаған долларлық қалдықтарды, қайта өңдеуді және мерзімінен бұзылған тапсырыстарды білдіреді. Процесс ішіндегі бақылау дәл осы жағдайды болдырмау үшін қолданылады.

Қазіргі заманғы өңдеу және жабдықтау операциялары әртүрлі бақылау әдістерін біріктіреді:

Бірінші бұйымның тексерілуі (FAI)

Кез келген өндіріс сериясын бастамас бұрын бірінші дайындалған бөлшекке толық өлшемдік тексеру жүргізіледі. Операторлар инженерлік сызба бойынша әрбір маңызды сипатты өлшейді және нәтижелерді ресми FAI есебінде тіркейді. Бұл тексеру машина орнатуы, құрал-жабдықтар мен бағдарламалар көлемді өндіріске кіріспес бұрын сәйкес келетін бөлшектерді шығаратынын растайды.

Статистикалық процестік басқару (SPC)

SPC сапаны бақылауды реакциялық тексеруден іс-әрекеттік үдеріс басқаруға айналдырады. Бөлшектердің өтетінін немесе өтпейтінін тексеруге қарағанда, SPC бақылау диаграммаларын пайдаланып, өлшемдік трендтерді уақыт өте келе бақылайды. Бұл көрнекі құралдар үлгі бөлшектерден алынған өлшемдерді түсіреді және ақауларға әкелетін мәселелерді алдын ала болжайтын үлгілерді көрсетеді.

SPC практикада қалай жұмыс істейді? Операторлар өндірістен алынған үлгі дәлме-дәл өңделген бөлшектердің белгілі бір өлшемдерін периодты түрде өлшейді. Бұл өлшемдер жоғарғы және төменгі бақылау шектерін көрсететін бақылау диаграммаларына енгізіледі. Өлшемдер осы шектер ішінде жатса және кездейсоқ ауытқулар көрсетсе, үдеріс тұрақты болып қалады. Алайда, нүктелер шектерге жақындаса немесе кездейсоқ емес үлгілер — жоғарылау бағытында тренд, топталу немесе циклдық өзгеріс көрсетсе, операторлар үдерісте өзгеріс басталғаны туралы ерте ескертуді алады.

Бұл ерте ескерту қабілеті өте құнды. Құралдың тозуы, жылулық кеңеюі, бекітпе элементтерінің босауы және материалдың өзгерістері барлығы да өлшемдік ауытқуларды баяу тудырады. СТА (статистикалық процессті бақылау) бұл өзгерістерді бөлшектер шектен тыс ауытқып кетпес бұрын анықтайды, осылайша операторларға алдын ала қолданыс жасауға мүмкіндік береді.

Құралдың күйін бақылау

Кесу құралдары дереу істен шығып кетпейді — олар баяу тозады. Қазіргі заманғы CNC жүйелері айналу осінің жүктемесін, тербеліс сипаттамаларын және кесу күштерін бақылап, құралдың тозуын анықтайды. Сенсорлар құралдың тозу шегіне жақындағанын көрсеткен кезде жүйе автоматты түрде құралды ауыстыруға немесе сапа нашарланғанға дейін операторларға хабарласуға болады.

Жоғары дәлдікті CNC өңделген компоненттер үшін кейбір өндірістер ішкі машиналық зерттеу жүйелерін қолданады. Айналу осіне орнатылған түйсік зондылар бөлшектерді машинаға қайта орнатпай-ақ маңызды сипаттамаларды өлшей алады. Бұл тікелей кері байланыс жылулық ұзару, құралдың тозуы немесе орнату ауытқулары үшін нақты уақытта түзету жасауға мүмкіндік береді.

Соңғы тексеру және сертификаттау стандарттары

Сапаны бақылау процесінің өзінде көптеген сапа мәселелерін болдырмауға болса да, соңғы тексеру бөлшектердің өндірістен шығарылмас бұрын барлық талаптарға сай келетінін растайтын құжаттамалық растау береді. Соңғы тексерудің әдістері мен қатаңдығы өндіріс саласының талаптары мен өнімнің маңыздылығына байланысты өзгереді.

Координаталық өлшеу машинасы (КӨМ) бақылауы

Бірнеше маңызды өлшемдері бар күрделі өңделген металдық бөлшектер үшін ККМ (координаталық өлшеу машинасы) тексеруі бөлшектің геометриялық параметрлерін толық қамтитын тексеру жүргізеді. Бұл дәлдік машиналары бөлшектің геометриясын үш өлшемде картаға түсіру үшін жанасулық зондтар немесе оптикалық сенсорларды пайдаланады және нақты өлшемдерді микрондық дәлдікпен CAD модельдерімен салыстырады.

ККМ тексеруі мыналарды растауда өте тиімді:

• Тесіктердің орналасуы мен сипаттамаларының нақты орны
• Жазықтық, перпендикулярлық және концентрикалық сияқты геометриялық допустимді ауытқулар
• Күрделі иілген беттер
• Дәстүрлі өлшеуіштермен қол жеткізу қиын болатын сипаттамалар

Беттің өңделу сапасын тексеру

Беттік профилометрлер Ra мәндерін және басқа да кедір-бұдырлық параметрлерін өлшейді, осылайша өңдеу мен жабдықтау операцияларының белгіленген беттік сапасын қамтамасыз ететінін растайды. Бұл құрылғылар дәлдік стилусын беттер бойымен сүйреп өткізеді және биіктіктегі ауытқуларды жазып алады, олар кедір-бұдырлықтың сандық көрсеткіштеріне айналады.

Визуалды тексеру стандарттары

Әрбір ақау өлшемдік өлшеулерде көрінбейді. Көріністі тексеру беттік ақауларды, қырларды, құрал іздерін және өнім сапасына әсер ететін косметикалық мәселелерді анықтайды. Дайындалған инспекторлар бақыланатын жарықтандыру шарттарында жұмыс істейді, негізінен тұрақты бақылау кезінде көрінбейтін терең ақауларды анықтау үшін лупа немесе басқа күшейткіш құралдарды қолданады.

Қатаң талаптар қойылатын салаларға арналған металдық бөлшектерді өңдеу операциялары үшін тексеру нәтижелері толық құжатталуы тиіс. Тексеру есебі, материалдың сертификаты және технологиялық процестің құжаттары әрбір дайын бөлшекті оның шикізат партиясына, станокқа, операторға және тексеру нәтижелеріне дейін іздестіруге мүмкіндік беретін ізденісті қамтамасыз етеді.

Негізгі сапа бақылау нүктелері

Токарлау процесінің барлық кезеңінде жүйелі тексеру тұрақты сапаны қамтамасыз етеді:

• Келетін материалды тексеру — Токарлау басталмас бұрын материалдың сертификаттарын, шикізаттың өлшемдік сәйкестігін және беттің күйін тексеру
• Орнату тексерілуі — Бекіткіштердің орналасуын, құралдардың ығысуын және бағдарлама параметрлерін өндірістік талаптарға сәйкестігін растау
• Бірінші мақалаға келісім — Өндіріс басталмас бұрын бірінші бұйымның өлшемдік тексерілуін аяқтау
• Процесс ішіндегі статистикалық процессті бақылау (SPC) сынамасы — Контроль картасында құжаттама жасаумен қатар маңызды өлшемдерді периодты түрде өлшеу
• Құралды ауыстыру тексерілуі — Құралды ауыстырғаннан кейін өлшемдік тексеру арқылы сәйкестіктің сақталғанын растау
• Соңғы өлшемдік тексеру — Инженерлік талаптарға сәйкес барлық маңызды сипаттамаларды толық өлшеу
• Беттің өңделу сапасын тексеру — Ra мәндерінің талаптарға сәйкес келетінін растайтын профилометрлік өлшеу
• Көрнетістік тексеру — Беттік ақаулар, кесектер және эстетикалық мәселелер бойынша дайындалған оператордың тексеруі
• Құжаттарды тексеру — Барлық қажетті жазбалар, сертификаттар және есептер толық болатынын растау

Салалық сертификаттар мен сапа жүйелері

Автомобиль, әуе-ғарыш және медициналық салалар сияқты қатаң талаптар қойылатын қолданыстар үшін салалық сертификаттар өндірушілердің берік сапа жүйелерін сақтауын тәуелсіз растайды. Бұл сертификаттар — барынша қағаз парақтары емес; олар аккредитацияланған үшінші тараптармен тексерілген және расталған сапаға жүйелі тәсілдерді білдіреді.

IATF 16949 — автомобильдік жабдықтаушы тізбегі үшін негізгі сапа басқару стандарты. Бұл сертификат өндірушілерден келесілерді көрсетуді талап етеді:

• Тұтынушы талаптарына сәйкес келетін толық сапа басқару жүйелері
• Тұрақты өндіріс үшін статистикалық процесті басқару қабілеті
• Кез келген сапа ақауларын шешу үшін берік түзету іс-шаралары
• Тұрақты жақсарту бағдарламалары — үздіксіз өнімділікті жақсартуды қамтамасыз етеді
• Ізденістік жүйелер — бөлшектерді материалдармен, өндіріс процестерімен және персоналмен байланыстырады

Автомобильдік қолданыстағы дәлдікпен өңделген компоненттерді сатып алу кезінде IATF 16949 сертификаты сіздің өндіріс серіктесіңіздің жоғары дәлдіктегі компоненттерді тұрақты түрде өндіруге қабілетті сапа жүйелерін қолданатынына кепілдік береді. Мысалы, Shaoyi Metal Technology iATF 16949 сертификатын сақтайды және строгая SPC (статистикалық процесс бақылауы) іске асырылады, ол өндіріс орнына автомобильдік қолданыстағы дәлдікпен CNC өңделген компоненттерді өндіру мен автомобильдік жабдықтау тізбегі талап ететін құжатталған сапа растауын ұсынуға мүмкіндік береді.

Бұл сертификат тек символдық емес, сонымен қатар практикалық маңызға ие. Шаойи сияқты сертификатталған кәсіпорындар өз өндірістік процестері бойынша СТК (статистикалық процесс бақылауы) қабілеттерін көрсетуі тиіс, осылайша әрбір дәл механикалық өңдеу бөлшегінің өндіріс процесінің бақыланған және қайталанатын, яғни кездейсоқтыққа негізделмейтін сипатын қамтамасыз етуге тиіс. Сапаға қойылатын талаптарды сертификаттау талаптарымен үздіксіз бақылаумен ұштастыру арқылы жүзеге асырылатын олардың тәсілі — қазіргі заманғы металл бөлшектерді механикалық өңдеу операцияларының жылдам прототиптау мен массалық өндіріске дейінгі тұрақтылығын қалай сақтайтынын көрсетеді.

Негізгі қорытынды қандай? Сапа өнімдерге тек бақылау арқылы енгізілмейді — ол жүйелі процесс бақылауы арқылы құрылады және қатал бақылау арқылы расталады. Сіз он прототип немесе он мың өндірістік бөлшек шығарсаңыз да, сертификатталған сапа жүйелерін көрсететін өндірушілермен ынтымақтастық сіздің өнімдеріңізді, сіздің тұтынушыларыңызды және сіздің репутацияңызды қорғайды.

Сапа жүйелері тұрақты өндірістік нәтижелерді қамтамасыз етеді, сондықтан келесі стратегиялық шешім анықталады: қашан CNC өңдеу басқа өндірістік әдістерге қарағанда тиімдірек болады?

Өңдеуді басқа өндірістік әдістермен салыстыру

Сіз CNC өңдеудің құжатталған сапасы бар дәл бөлшектерді қалай дайындайтынын түсінесіз — бірақ көптеген өнімдік топтар үшін стратегиялық сұрақ мынадай: өңдеу сіздің нақты жобаңыз үшін шынымен дұрыс таңдау ма? Жауап өнімдер арасында әртүрлі болатын көлем талаптарына, геометриялық күрделілікке, материалдық қажеттіліктерге және құн шектеулеріне байланысты.

Өңдеу процесі көптеген жағдайларда өте жақсы көрсеткіштер көрсетеді, бірақ ол әмбебап тиімді емес. Инъекциялық формалау, 3D баспа, құю және парақты металл өңдеу әрқайсысы нақты қолданыстар үшін өзіндік артықшылықтарға ие. Машиналық өндіруді басқа әдістермен салыстырғанда қашан таңдау керектігін — және керісінше — түсіну уақыт пен ақша үнемдеуге, сонымен қатар өнім нәтижелерін жақсартуға мүмкіндік береді.

Құрал-жабдықпен өңдеу басқа әдістерден жоғары нәтиже көрсеткен кезде

CNC өңдеу бөлшектері басқа әдістердің қол жеткізе алмайтын бірнеше негізгі жағдайларда ерекше жақсы көрінеді. Осы сценарияларды тану сізге өндірістік шешімдер қабылдауда сенімділік береді.

Дәлдік талаптары

Өніміңіз ақыл-ойлы дәлдікті талап еткен кезде — әсіресе ±0,005" кем болған кезде — құрал-жабдықпен өңдеу әдісі анық таңдау болып табылады. Толтыру арқылы дайындау мен құйма әдістері ±0,010"-ден жоғары дәлдікке қол жеткізу үшін қосымша құрал-жабдықпен өңдеу операцияларын қажет етеді. 3D-баспа технологиясы әлі де жақсарып келеді, бірақ оның ең жақсы нәтижесі ±0,005" құрайды, сонымен қатар өлшемдік дәлдік әртүрлі баспа технологиялары бойынша әлдеқайда әртүрлі болады.

Материалдың қасиеттері

Токарлау станогында өңделген бөлшектер өзінің негізгі материалдарының толық механикалық қасиеттерін сақтайды. Құйма өндірісі кеуектілік пен дән құрылымының өзгерістерін туғызуы мүмкін. 3D-басылған бөлшектер жиі анизотропиялық қасиеттерге ие болады — яғни бір бағытта басқаларына қарағанда берікірек болады. Қолданылуыңызға ең жоғары материалдық беріктік пен тұрақтылық қажет болса, токарлау әдісі сіздің материалдық сипаттамаңызда көрсетілген қасиеттерді сақтайды.

Төмен және орта деңгейдегі көлемдер

Бұл жерде өндіріс пен токарлау экономикасы қызықты бола бастайды. Токарлау үшін құрал-саймандарға инвестиция керек емес — сіз тікелей CAD файлынан дайын бөлшекке өте аласыз. Пластмассаны құю үшін $5 000–$100 000+ тұратын калыптар қажет. Құйма өндірісі үшін үлгілер мен калыптар қажет. Бірнеше мың бірліктен төмен көлемдер үшін токарлаудың әр бірлікке арналған икемділігі басқа әдістердің алғашқы инвестициясынан көбірек тиімді болып табылады.

Құрылыс икемділігі

Функцияны өзгерту керек пе? Өзіңіздің CAD моделіңізді жаңартыңыз және станокты қайта бағдарламалаңыз. Инъекциялық формаларда осы өзгеріс сол сияқты қымбат тұратын формаларды өзгертуге немесе толығымен жаңа құрал-жабдықтарға әкелуі мүмкін. Техникалық өңдеу шығындарсыз тез қайталануға мүмкіндік береді — бұл өнімді дамыту кезеңдерінде өте қажет.

Бетінің сапасы

Техникалық өңделген беттер процестің өзінен-ақ Ra мәнін 16 микродюймнан төмен қамтамасыз ете алады. 3D басылған бөлшектердің көбінесе ұқсас сапаға жету үшін соңғы өңдеуден өтуі қажет. Дәлдік талап ететін қолданбалар үшін құйма беттеріне қосымша операциялар қажет. Беттің жағынан функционалды немесе эстетикалық талаптар болса, техникалық өңдеу жоғары деңгейлі нәтиже береді.

Дегенмен, басқа әдістер өз салаларында техникалық өңдеуден жоғары көрсеткішке ие болады. Осы айырымдарды түсіну қолайлы шешім қабылдауға көмектеседі.

Құны–көлемі бойынша шешім қабылдау негізі

Өндіріс көлемі мен өндіріс құны арасындағы қатынас көбінесе өндіріс процесін таңдау шешімдерін анықтайды. Әрбір әдістің өзінің экономикалық тиімділігін қамтамасыз ететін «тиімді аймағы» бар.

Құн құрылымын түсіну

Токарлау шығындары салыстырмалы түрде сызықты болып қалады — әрбір бөлшектің құны 10 немесе 1 000 дана жасаған кезде шамамен бірдей болады. Бастапқы дайындық уақыты барлық бөлшектерге тең бөлінеді, сондықтан көлемдік артықшылық небәрі аздап болады, бірақ материалдың және токарлау уақытының шығындары бір бөлшекке келетін жалпы шығындарды анықтайды.

Құйма қалыптау толығымен өзгеше қисықты іздейді. Осы $25 000-ға тұратын қалып тұрақты инвестицияны білдіреді. Ол 100 бөлшекке бөлінген кезде әрбір бірлікке $250 қосады. Ал 100 000 бөлшекке бөлінген кезде әрбір бірлікке тек $0,25 қосады. Сол уақытта нақты құю шығындары өте төмен болады — қарапайым геометриялық пішіндер үшін бір бөлшекке келетін шығын жиі $1-ден төмен болады.

3D-баспа орташа орын алады. Құрал-жабдыққа инвестицияланған қаражат жоқ, бірақ көлемге қарамастан бір бөлшекке келетін шығындар жоғары деңгейде қалады. Бір немесе жүз бөлшек басылса да, материал шығындары мен машина уақыты әлдеқайда жақсармайды.

Құю және парақты металл өңдеу үшін құрал-жабдық қажет, бірақ көлемді өндірісте материалдың пайдаланылуы өте жоғары болады. Бір бөлшекке келетін шығындар саны көбейген сайын қатты төмендейді, бірақ құйма қалыптаудың деңгейінде емес.

Үшіру әдісі	Идеалды көлем ауқымы	Геометриялық күрделілік	Материалдардың таңдауы	Әдеттегі әкелу уақыты	Бөлшектің салыстырмалы құны
CNC Машиналық өңдеу	1-10 000 бірлік	Жоғары (құралға қатысу шектелген)	Өте жақсы (металдар, пластмассалар, композиттер)	1-3 апта	Орта-жоғары (көлемдер бойынша тұрақты)
Молдыру арқылы өндіру	5,000+ дана	Өте жоғары (күрделі ішкі сипаттамалар)	Жақсы (термопластикалық материалдар, кейбір термореактивті пластмассалар)	4–12 апта (қалыптарды дайындау кіреді)	Көлемде өте төмен (құралдарға жоғары инвестиция)
3D-баспа	1-500 дана	Ең жоғары (ішкі каналдар, торлар)	Шектеулі (нақты полимерлер мен металдар)	1-2 апта	Жоғары (минималды көлемдік артықшылық)
Металл құю	500-50 000 дана	Орта-жоғары (көлбеулік бұрыштары қажет)	Жақсы (алюминий, болат, темір, қалайы)	4-8 апта (қалыптарды дайындау кіреді)	Көлемі көп болғанда төмен-орта
Қаңыл металды өңдеу	100–100 000 дана	Орта (бүкпеулер, тесіктер, пішінделген элементтер)	Жақсы (болат, алюминий, коррозияға төзімді болат)	2-4 апта	Көлемі көп болғанда төмен

Шешім қабылдау

Опцияларыңызды бағалаған кезде осы тәсілді қолданыңыз:

• Тәжірибелік үлгілердің саны (1–10 бөлшек) — Әдетте токарьлау немесе 3D-баспа тиімді. Құрал-саймандарға инвестиция керек емес, жылдам жеткізу, дизайн өзгерістері қосымша шығын тудырмайды.
• Төмен көлемді өндіріс (10–1000 бөлшек) — Токарьлау әдетте құны бойынша құйма немесе басқа әдістермен салыстырғанда әлі де тиімді болып қалады. Өндіріс сериясыңыз ішінде басқа әдістерге құрал-саймандарға жұмсалған инвестиция өзін қайтара алатынын есептеңіз.
• Орташа көлем (1 000–10 000 бөлшек) — Кроссовер аймағы. Жалпы бағдарлама шығындарын, соның ішінде құрал-саймандардың амортизациясын, бір бөлшекке келетін шығындарды және жеткізу мерзіміне әсер ететін факторларды салыстырыңыз.
• Жоғары көлем (10 000-нан астам бөлшек) — Егер сіздің бөлшектердің геометриясы мен материалдық талаптары осы әдістерге сәйкес келсе, құю, прессовка немесе парақты металл өңдеу әдетте құны бойынша басымдыққа ие болады.

Шығындармен қатар жеткізу мерзімінің әсерін де ескеріңіз. Токарьлау әдісі бөлшектерді күндерден апталарға дейін өндіреді. Ал инжекциялық құю үшін өндіріс басталғанша апталардан айларға дейін құрал-саймандарды дайындау қажет. Егер нарыққа шығу уақыты бір бөлшекке келетін шығыннан маңыздырақ болса, токарьлаудың жылдамдығы үлкен артықшылыққа ие болады.

Сондай-ақ, дизайнның даму деңгейін ескеріңіз. Қайта қарастыруға ұшырайтын бастапқы кезеңдегі өнімдер үшін токарьлаудың икемділігі пайдалы. Ал кейіннен өзгермейтін, тұрақты дизайнерлік шешімдер үшін құрал-саймандарға инвестициялар жасау орынды, себебі бұл көлемді өндірудегі бір бөлшекке келетін шығындарды әлдеқайда төмендетеді.

Негізгі қорытынды қандай? Бір-ақ өндіріс әдісі әмбебап түрде жеңіске жетпейді. Ақылды өнім топтары әрбір жобаның ерекше талаптарын — көлемдік болжамдарды, дәлдік талаптарын, материалдық сипаттамаларды, уақыт шеңберінің шектеулерін және бюджеттік шектеулерді — бағалайды да, олардың нақты басымдықтарын оптималды түрде қамтамасыз ететін әдісті таңдайды. Жиі рет, ең тиімді тәсіл әдістердің комбинациясы болып табылады: дамыту кезеңінде фрезерленген прототиптер қолданылады, ал дизайндар тұрақтана келгенде өндіріс қалыптастыру немесе құйма әдістеріне ауысады.

Бұл шешім қабылдау негізін қолда ұстап отырған кезде соңғы қадам анық болады: сіздің қойған таңдауларыңызға бағыт беруге және сіз қандай бағытты таңдасаңыз да, сапалы нәтижелер беруге қабілетті өндіріс серіктесін таңдау.

Өнімдеріңіз үшін дұрыс өндіріс серіктесін таңдау

Сіз механикалық өңдеу негіздерін меңгердіңіз — процесті таңдаудан, материалдарды таңдауға дейін, дәлдік шектерін көрсетуден бастап, сапа жүйелеріне дейін. Бірақ барлық осы білім сіздің өнімдеріңіздің сәтті болуына айналатынын анықтайтын соңғы сұрақ мынадай: қалай өндірістік серіктес табуға болады, ол нақты тапсырманы орындай алады?

Қате серіктес таңдау іс жүзінде мерзімнен тыс жеткізулерге, сапа мәселелеріне және қиындық туғызатын байланыс аралықтарына әкеледі. Дұрыс серіктес сіздің инженерлік тобыңыздың ұзартылуы болып табылады — техникалық бағыт-бағдар береді, мәселелерді алдын ала шешеді және өніміңіздің сәттілігіне қарай масштабтауға икемділік көрсетеді. Енді осы сенімге лайықты серіктерді қалай анықтауға болатынын қарастырайық.

Өндіруші серіктестердің мүмкіндіктерін бағалау

Барлық станок цехтары бірдей емес. Бір реттік прототиптер үшін идеалды құрылғы өндірістік көлемдерде қиналуы мүмкін. Жоғары көлемді өндірушілер рангтық даму кезеңіңізде қажетті икемділіктен айрылуы мүмкін. Серіктес мүмкіндіктерін сіздің нақты қажеттіліктеріңізбен сәйкестендіру жүйелі бағалауды талап етеді.

Аттестациялар мен сапа жүйелерінен бастаңыз. Сапаны бақылау бөлімінде талқыланғандай, салалық сертификаттар өндірістік қабілеттердің үшінші тараптың растауын береді. Алайда әртүрлі салалар әртүрлі сертификаттарды талап етеді:

• Автомобилдерге арналған қолданбалар — IATF 16949 сертификаты міндетті. Бұл стандарт тұрақты, құжатталған өндіріс жүзеге асыруға қабілетті сапа басқару жүйелерін ұстауын қамтамасыз етеді. Бұл сертификатқа ие болмаған серіктестер автомобильдік жеткізу тізбегінің талаптарын қанағаттандыруда қиындықтарға ұшырай алады.
• Уақытша-ғарыш компоненттері — AS9100 сертификаты аэроғарыш саласына арналған сапа мен ізденуге қатысты талаптарға сәйкестікті көрсетеді.
• Медициналық құрылғылар — ISO 13485 сертификаты биосовместимдылық ескерілуі мен кеңейтілген құжаттамамен қоса медициналық құралдарды өндіруге арналған сапа жүйелерін көрсетеді.
• Жалпы өнеркәсіптік қолданыстар — ISO 9001 көптеген коммерциялық өнімдер үшін қолайлы негізгі сапа басқару растауын береді.

Сертификаттардан басқа, нақты CNC қабілеттерін бағалаңыз. Қазіргі заманғы өңдеу технологиясы әртүрлі өндірістік орындарда әртүрлі болады. Негізгі сұрақтар мыналар:

• Зауыт қандай машина түрлері мен өлшемдерін пайдаланады? 3 осьті, 4 осьті немесе 5 осьті фрезерлеу? Көпосьті токарьлық орталар?
• Олар қандай дәлдік шектерін сенімді түрде қамтамасыз ете алады? Қабілеттілік зерттеулерін немесе тарихи сапа деректерін сұраңыз.
• Қол жетімді бақылау-өлшеу құралдары қандай? Координаталық өлшеу машиналары (КӨМ), беттік профилометрлер, оптикалық салыстырғыштар?
• Олар статистикалық процесті бақылауды (СПБ) және процеске аралас бақылауды қалай іске асырады?

Масштабтау қабілеті мен икемділікті бағалаңыз. Бүгінгі сіздің прототипіңіз келесі тоқсанда мыңдаған өндірістік бірлікке айналуы мүмкін. Серіктестер сіздің бағдарламаңыздың ортасында тағы бір тұтынушыға ауысуға тура келмейтіндей, төмен көлемді өндірістен жоғары көлемді өндіріске ауысу жолдарын анық көрсетуі тиіс. Сұраңыз:

• Сұранысқа байланысты өндірісті кеңейту немесе қысу қабілеті
• Тұтынушыларды прототиптен массалық өндіріске ауыстыру тәжірибесі
• Ағымдағы өндіріспен қатар өте қажетті прототиптерді орындауға икемділік

Автомобиль өнеркәсібіне арналған қолданыстар үшін нақтырақ айтсақ: Shaoyi Metal Technology бұл масштабтау тәсілін көрсетеді. Олардың өндірістік орны жылдам прототиптаудан бастап массалық өндіріске дейінгі барлық процестерді біркелкі технологиялық процестер мен сапа жүйелерін қолдана отырып жүзеге асырады. Авариялық жобалар үшін тез әрекет қажет болған кезде олардың бір күндік жеткізу мерзімі мүмкіндігі маңызды жұмыстар үшін дамыту кестесін уақытында орындауға кепілдік береді. Сізге күрделі шасси жинақтары немесе қосымша металл бушингтер қажет болса, олардың CNC станоктары мен жасау мүмкіндіктері сіздің бағдарлама талаптарыңызға сәйкес масштабталады.

Байланыс пен техникалық қолдауды бағалаңыз. Инженерлік өңдеу жобалары сұрақтарсыз, қиындықсыз немесе конструкциялық жетілдірулерсіз өтуі сирек кездеседі. Потенциалды серіктес қаншалықты оперативті? Олар төмендегі қызметтерді ұсына ма:

• Өндіріске кіріспес бұрын өндіріске ыңғайлы конструкциялау бойынша кері байланыс?
• Материал таңдауы мен технологиялық процестерді оптимизациялау бойынша техникалық кеңес?
• Ағылшын тілінде сөйлейтін инженерлік қызметкерлермен анық байланыс каналдары?
• Өндіріс кезіндегі жағдай мен мүмкін болатын қиындықтар туралы іс-әрекетке қолданылатын алдын-ала хабарландырулар?

Ең жақсы серіктестер сіздің кестеңізге әсер ететіннен бұрын мәселелерді анықтайды және ақауларды тек хабарлауға қанағаттанбастан, шешімдер ұсынады.

Өніміңіздің өңдеу жобасын бастау

Әрі қарай жылжуға дайынсыз ба? Бұл толық серіктес бағалау тіркелісін қолданып, потенциалды өндірістік серіктестерді жүйелі түрде бағалаңыз:

• СЕРТИФИКАТТАР — Сіздің қолданылуыңызға сәйкес келетін салалық сертификаттарды (IATF 16949, AS9100, ISO 13485 немесе ISO 9001) растаңыз
• Жабдықтар мүмкіндіктері — Сіздің бөлшектеріңіздің геометриясы мен дәлдік талаптарына сәйкес келетін станок түрлерін, өлшемдерін және ось конфигурацияларын растаңыз
• Сапалы жүйелер — Статистикалық процессті бақылау (SPC) енгізілуін, бақылау құралдарын және құжаттама жүргізу тәжірибесін бағалаңыз
• Масштабталу — Тәжірибелік үлгіден бастап төмен көлемді және массалық өндіріске көшу мүмкіндігін бағалаңыз
• Жеткізу уақытының өнімділігі — Тәжірибелік үлгілер мен өндірістік көлемдер үшін типтік жеткізу мерзімдерін сұраңыз; өте қажетті жағдайлар үшін жеделдетілген жеткізу мүмкіндіктерін растаңыз
• Материалдар бойынша экспертиза — Сіздің нақты материалдарыңызбен және кез келген мамандандырылған қорытпалар немесе пластиктермен жұмыс істеу тәжірибесін растаңыз
• Техникалық қолдау — DFM пікірлерін бағалау мүмкіндігін, инженерлік кеңестердің қолжетімділігін және мәселелерді шешу тәсілін бағалау
• Байланыс беріктігі — Басылымдық процесі кезіндегі жауап беру уақытын және анықтықты сынақтан өткізу
• Сілтеме беретін тұтынушылар — Ұқсас салалардан немесе қолданыстардан сілтеме беретін тұтынушыларды сұрау
• Географиялық ескертулер — Шешім қабылдаған кезде жеткізу құнын, уақыт белдеулерінің сәйкестігін және жеткізушілер тізбегінің тұрақтылығын ескеру

Жобаңызды сәтті іске асыруға дайындау. Сіз серіктес таңдағаннан кейін жобаңызды қолайлы орындауға дайындаңыз:

3D CAD файлдарын, GD&T белгілері бар 2D сызбаларды, материалдық сипаттамаларды және беттік өңдеу талаптарын қамтитын толық техникалық құжаттарды ұсыныңыз. Маңызды өлшемдерді жалпы допустимдіктерден айқын ажыратыңыз. Көлемдік болжамдарыңызбен уақыттық күтімдеріңізді алдын ала хабарлаңыз.

Дизайн бойынша талқылауларға ерте қосылыңыз. Қазіргі заманғы өңдеу бойынша мықты мамандыққа ие серіктестер функцияны сақтамай-ақ шығарыс құнын төмендететін өндірістік жарамдылықты жақсарту мүмкіндіктерін анықтай алады. Бұл — қағаздарды қабырға арқылы лақтыруға ұқсас, бірақ ынтымақтастық негізінде жүретін тәсіл барлық қатысушылар үшін жақсы нәтижелер береді.

Сапа бойынша айқын күтімдерді бастапқы кезеңде орнатыңыз. Өндіріс басталғаннан бұрын бақылау талаптарын, құжаттама талаптарын және қабылдау критерийлерін анықтаңыз. Автомобиль бағдарламалары үшін серіктесіңіздің сапа жүйелерінің сіздің OEM тұтынушыларыңызға қойылатын талаптарымен сәйкес келетінін қамтамасыз етіңіз.

Итерацияға дайындалыңыз. Бірінші үлгілерде көбінесе ешқандай ақау болмайды. Төменгі деңгейдегі тұтынушыларыңызға уәде еткен жеткізу мерзімдеріне дейін бірінші үлгіні қарау, мүмкін болатын түзетулер мен өндірістік бағдарламалау үшін кестеге уақыт бөліңіз.

Алдағы жол. Өнімді өңдеу — бұл қазіргі заманғы өнімдердің негізін құрайтын дәл компоненттерді шикізаттан алу процесі: автомобиль жүйелерінен бастап медициналық құрылғылар мен тұтыну электроникасына дейін. Қазіргі уақытта қол жетімді өңдеу технологиялары мен сапа жүйелері тезірек әзірлеуге, нақтырақ допускаларға және бұрынғыдан да сенімді нәтижелерге қол жеткізуге мүмкіндік береді.

Бірақ тек қана технология сәттілікті кепілдемейді. Сіздің таңдаған өндірістік серіктесіңіз сіздің дизайндарыңыздың уақытында, бюджетке сыйып және өнімдеріңіздің талап ететін сапа деңгейінде іске асуын немесе болмауын анықтайды. Сіз бірінші өңделетін компонентіңізді әзірлейтін болсаңыз да немесе орныққан өндіріс бағдарламасыңызды жетілдіретін болсаңыз да, серіктес таңдауға уақыт жұмсау сіздің өнімнің толық өмірлік циклы бойынша пайда әкеледі.

Автомобиль қолданыстарына бағытталған топтар үшін дәлелденген өңдеу мен жасау қабілеттері бар сертификатталған серіктестерді зерттеу сіздің жабдықтаушы тізбегіңіздің дамуын жеделдетеді. Shaoyi Metal Technology компаниясының дәлдік CNC фрезерлеу қызметтері бір бағыт ұсынады — IATF 16949 сертификаттауын, жедел прототиптау мүмкіндіктерін және автомобильдік жабдықтау тізбегі талап ететін өндірістік масштабталуын ұштастырады.

Қолданысыңыз қандай болса да, принциптер бірдей қалады: серіктес қабілеттерін сіздің нақты талаптарыңызға сәйкестендіру, сертификаттар мен сілтемелер арқылы сапа жүйелерін растау және өнімдеріңізді бірінші прототиптен бастап үздіксіз өндіріске дейін қолдауға бағытталған ынтымақтастық қарым-қатынас құру. Бұны жақсы істесеңіз, өнімді өңдеу тек өндірістік процеске айналмайды — ол әрі қысқаша айтқанда, бәсекеге қабілеттілік болып табылады.

Өнімді өңдеу бойынша жиі қойылатын сұрақтар

1. Өндірістік өңдеуші не істейді?

Өндірістік станокшы құрылғылардың сызбаларын, CAD/CAM файлдарын және техникалық сипаттамаларын пайдаланып, CNC және механикалық жабдықтарды басқарып, дәл металдық бөлшектерді өндіреді. Олар станоктарды орнатады, қажетті кесу құралдарын таңдайды, құралдың қозғалыс траекториясын бағдарлайды, статистикалық процесті бақылау (SPC) әдістері арқылы өндіріс сапасын бақылайды және өлшемдік тексерулерді жүргізеді. Өндірістік станокшылар шикізатты автомобиль, әуе-ғарыш және медициналық құрылғылар сияқты салаларда қолданылатын аяқталған компоненттерге айналдырады; бұл кезде бөлшектердің көбінесе ±0,001 дюйм ішіндегі тым тар допусктерге сай келуі қамтамасыз етіледі.

2. CNC өңдеу мен дәстүрлі өңдеу арасындағы айырмашылық неде?

CNC өңдеуі — қиып алу құралдарының қозғалысын бағдарламаланған G-код арқылы автоматтандыру үшін компьютерлік сандық басқаруды қолданады; бұл мыңдаған бөлшектер бойынша өте жоғары қайталанушылық пен дәлдікке қол жеткізуге мүмкіндік береді. Дәстүрлі өңдеу әдетте оператордың қолмен басқаруына негізделген, ол адам факторынан туындайтын айнымалылықты енгізеді. CNC технологиясы күрделі 3D геометрияларды өңдеуге, өндіріс циклдарын тездетуге және қолмен өңдеу әдістері тұрақты түрде қол жеткізе алмайтын ±0,0002 дюймға дейінгі аз шектеулерге жетуге мүмкіндік береді. IATF 16949 сертификатталған өндірушілер сияқты заманауи өндірістік кәсіпорындар автомобиль сапасы деңгейін қамтамасыз ету үшін CNC мүмкіндіктерін статистикалық процесті бақылау (SPC) жүйесімен ұштастырады.

3. Ең жоғары жалақылы өңдеу мамандығы қандай?

Инструментальдық қызметкерлер ең жоғары станокта өңдеу жалақысын алады ($45 500–$122 500), одан кейін станоктар цехының жетекшілері ($58 000–$90 000), тісті беріліс дайындайтын станокшылар ($53 000–$90 000) және дәлме-дәл станокшылар орналасады. Күрделі бөлшектерді шығаруда мамандандырылған дағдыларына байланысты басқа да жоғары деңгейлі станокшылар мен прототиптік станокшылар да жоғары жалақы алады. Жоғары жалақылы орындарға әдетте көпосьті CNC бағдарламалау, аз шекті дәлдікпен жұмыс істеу және сертификатталған автомобиль өндірісі кәсіпорындарында қолданылатын сапаны басқару жүйелері бойынша мамандық талап етіледі.

4. Мен CNC өңдеуді инжекциялық формалау немесе 3D баспаға қарағанда қашан таңдауым керек?

Сізге ±0,005 дюймнан төменгі дәлдікпен (тұрақты ауытқулармен), біртекті материалдың жоғары сапалы қасиеттерімен немесе 1–10 000 дана аралығындағы тапсырыс көлемімен жұмыс істеу қажет болған кезде CNC өңдеуді таңдаңыз. Өңдеу үшін құрал-жабдыққа инвестициялау қажет емес, сондықтан дамыту кезеңінде жобалауды жедел түрде қайта құруға болады. 5 000 данадан астам тапсырыс көлемінде инжекциялық формалау тиімді болады, бірақ ол қымбат формалар мен әдетте бірнеше аптаға созылатын әзірлеу уақытын талап етеді. 3D баспа күрделі ішкі геометриялық пішіндерді аз мөлшерде шығаруға қолайлы, бірақ ол шектеулі материалдық опциялар ұсынады және көп мөлшерде бір бұйымға кететін шығындар жоғары болады.

5. Автомобиль компоненттерін өңдейтін серіктестің қандай сертификаттары болуы керек?

IATF 16949 сертификаты автомобильдік өңдеу серіктестері үшін маңызды, ол толық көлемді сапа басқару жүйелерін, статистикалық үдеріс бақылау қабілеттерін, ізденісті қамтамасыз ету және үнемі жақсарту бағдарламаларын растайды. Бұл сертификат өндірушілердің құжатталған сапа растауымен тұрақты түрде жоғары дәлдіктегі компоненттерді жеткізуін қамтамасыз етеді. Shaoyi Metal Technology сияқты серіктестер IATF 16949 сертификатын жедел прототиптау қабілеттерімен және өте қажетті жобалар үшін бір күндік жеткізу мерзімімен ұштастырады, ол прототиптан массалық өндіріске дейінгі қатардағы масштабтауды қолдайды.
