Өңдеу туралы түсініктеме: процестен серіктес таңдауға дейінгі 9 негізгі тармақ

Қазіргі заманғы өндірісте өңдеу деген не?

Сіз өзіңіздің смартфонның ішіндегі күрделі компоненттері немесе реактивті қозғалтқыштың дәлдікпен жасалған бөлшектері қалай пайда болатынын ескергенсіз бе? Жауап — өңдеуде: бұл қазіргі әлеміміздің пішінін беретін негізгі жасау процесі. Сонымен, өңдеу деген не? Негізінде өңдеу — бұл материалды қатты детальдан жүйелі түрде алып тастау арқылы белгілі пішіндер, өлшемдер және беттің жақсы сапасын қамтамасыз ететін субтрактивті жасау процесі.

Өңдеу — бұл қисық құралдардың көмегімен детальдан материалды бақыланатын түрде алып тастау арқылы дәл өлшемдері, тар допустимдіктері және жақсартылған бет сапасы бар бөлшектерді шығару процесі.

Бұл өңдеу анықтамасы оны сіз кездестіруіңіз мүмкін басқа өндірістік әдістерден ерекшелендіреді. Қосымша өндіріс (жиі 3D-баспа деп аталады), бөлшектерді қабаттап құрады, ал өңдеу қажеттіден көп материалдан басталып, артықты стратегиялық түрде алып тастайды. Ол сонымен қатар материалды калыптар немесе қысым арқылы пішіндеуге негізделген формалық процестерден — мысалы, құю немесе соғу , мұнда материал маңызды алып тастаусыз пішінделеді.

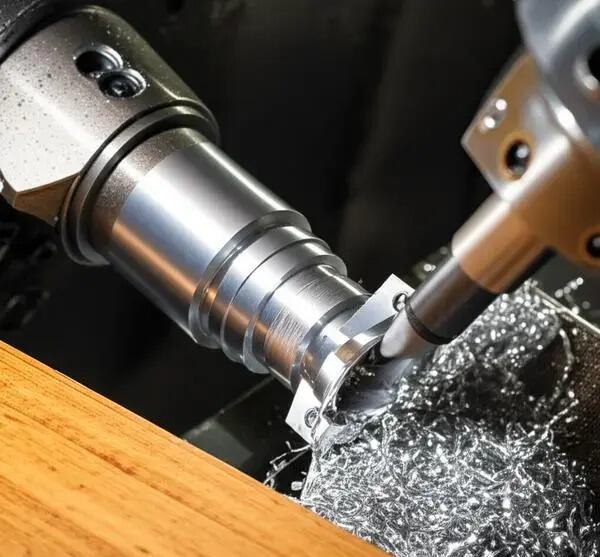

Шикізаттан дәл бөлшекке дейін

Алюминий немесе болаттың қатты блогынан бастауды елестетіңіз. Дәлме-дәл реттелген кесу операциялары арқылы бұл шикізат дәл көрсетілген сипаттамаларға ие күрделі компонентке айналады. Осы түрлену процесі өңдеуге таңғаларлық көптеген қолданыс мүмкіндігін береді. Сізге жеке прототип немесе мыңдаған бірдей бөлшек қажет болсын, бұл әдіс тұрақты нәтижелер береді.

Азайтушы өндіріс принципі

Біз механикалық өңдеуді анықтаған кезде, оны түсіну үшін субтрактивті (материалды алу) принципі негізгі рөл атқарады. Кесу құралы өңделетін бұйыммен әсерлеседі және материалдың жұқа қабаттарын — стружкаларды алады. Бұл әсерлесу дәл реттелген шарттарда жүзеге асады: айналу жылдамдығы, берілу жылдамдығы және кесу тереңдігі қажетті нәтижеге жету үшін бірлесіп жұмыс істейді. Механикалық өңдеу ұғымы тек қарапайым материалды алумен шектелмейді; ол құралды таңдау, станоктың мүмкіндіктері және процесті басқару сияқты бүкіл жүйені қамтиды.

Неге материалды алып тастау маңызды?

Сіз басқа өндіріс әдістері бар болса да, неге материалды алу әлі де осылай маңызды екендігін сұрауыңыз мүмкін. Жауап — әртүрлі механикалық өңдеу түрлері қол жеткізе алатын салыстырмайтын дәлдік пен беттің сапасында жатыр. Осы қолданыстарға назар аударыңыз:

• Миллидюймның мыңдық үлесінде дәлдік талап ететін әуе-ғарыш компоненттері
• Биосовместимді беттер талап ететін медициналық имплантаттар
• Миллиондаған бірлік бойынша тұрақты сапа талап ететін автомобиль бөлшектері
• Күрделі геометриялық пішіні бар электроника корпуслары

Қолыңыздағы құрылғыдан басыңыз үстіндегі әуе кемесіне дейін токарьлау арқылы жасалған бөлшектер барлық жерде орналасқан. Бұл универсалды маңыздылық инженерлерге, дизайнерлерге және сатып алу мамандарына әртүрлі токарьлау түрлерін түсіну маңыздылығын көрсетеді. Бұл нұсқаулық бойынша сіз негізгі ұғымдардан бастап, практикалық шешім қабылдау құрылымдарына дейін саяхат жасайсыз — сізге токарьланған бөлшектерді сенімді түрде тағайындауға, бағалауға және қамтамасыз етуге көмектесетін құралдармен қамтамасыз етеді.

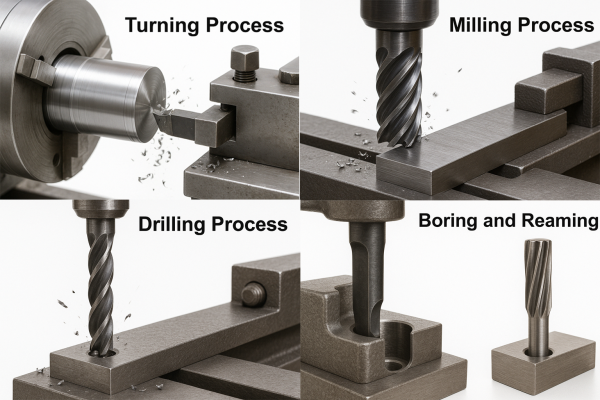

Әрбір инженердің түсінуі керек негізгі токарьлау процестері

Сіз токарьлаудың не екенін түсінген соң, оны іске асыратын нақты процестерге тоқталайық. Әрбір токарьлау операциясы өзіндік ерекшеліктерге ие болады, сондықтан ол белгілі бір қолданулар үшін идеалды болады. Сізге латын немесе фрезерлеу станогын қашан қолдану керектігін — немесе қашан электр-разрядты өңдеу (EDM) қажет болатынын білу келесі жобаңыз бойынша уақыт пен ақшаны қатты үнемдейді.

Фрезерлеу және токарьлық операциялар туралы түсіндірме

Металл бөлігінің жылдам айналып тұрғанын, ал оған қысым жасайтын қозғалмайтын құралдың бетінің пішінін біртіндеп қалыптастыратынын елестетіңіз. Бұл — токарьлық өңдеу процесінің жұмыс істеуі. Токарь станогында өңделетін бөлшек айналады, ал кескіш құрал оған қарсы қозғалады; осылайша цилиндрлік немесе конустық пішіндер алынады. Бұл әдіс валдар, сақиналар, втулкалар және айналу симметриясы бар кез келген басқа да бөлшектерді дайындауға өте жарамды.

Токарь станоктары әртүрлі конфигурацияларда болады — шебер токарьшылармен басқарылатын қолдан жұмыс істейтін двигательдік токарь станоктарынан бастап, күрделі көп осьті операцияларды орындай алатын жетілдірілген ЧПУ-лы токарь орталықтарына дейін. Негізгі принцип өзгеріссіз қалады: өңделетін бөлшек айналады, ал құрал бағдарланған траекториялар бойынша қозғалады, сондықтан қажетті геометриялық пішін алынады. Дәл токарьлау үшін типтік дәлдік шектері қолданылатын жабдық пен материалға байланысты ±0,001"-ден ±0,0005"-ге дейін ауытқиды.

Күрделі геометриялық пішіндер үшін фрезерлеу

Егер сіздің бөлігіңіз дөңгелек емес болса, не істеу керек? Осы жерде фрезерлеу өңдеу процесі негізгі рөл атқарады. Токарьлауға қарамастан, фрезерлеуде айналмалы кескіш құрал қозғалмайтын дайындама бойымен қозғалады. Бұл универсалды процесс жазық беттерді, ойыстарды, тереңдетілген орындарды және токарь станогында жасау мүмкін емес күрделі 3D контурларды жасауға мүмкіндік береді.

Қазіргі заманғы фрезерлеу станоктары қарапайым 3 осьті тік фрезерден бастап, алдыңғы қатарлы 5 осьті өңдеу орталарына дейін әртүрлі болады. Қосымша осьтер кескіш құралдың дайындамаға шамамен кез келген бұрышпен қол жеткізуіне мүмкіндік береді, сондықтан күрделі әуе-ғарыш компоненттері мен медициналық құрылғыларды бір ғана орнату кезінде өңдеуге болады. Фрезерлеу операцияларына мыналар кіреді:

• Жақтаулық фрезерлеу – Шпиндель осіне перпендикуляр жазық беттерді жасау
• Соңғы фреза – Ойыстарды, тереңдетілген орындарды және контурлы профильдерді кесу
• Перифериялық фрезерлеу – Шпиндельге параллель беттерді өңдеу
• Делдалау және растерлеу – Дәлдікпен тесіктерді жасау және кеңейту

Тесіктеу және әйнекке өңдеу операциялары

Бұрғылау әдетте тесік жасау үшін бұрғыны айналдыру сияқты қарапайым іс-әрекет ретінде көрінуі мүмкін, бірақ дәлдікпен бұрғылау — бұрыштық жылдамдықтар, подачалар және құралдың геометриясын ұқыпты талдауды қажет етеді. Терең тесіктерді бұрғылау, қармақты бұрғылау және кеңейту — бұл тесіктердің ішіндегі қатаң допускалар мен жоғары сапалы беттік өңдеуді қамтамасыз ететін мамандандырылған әдістер.

Тегістеу дәлдікті тағы да бір деңгейге көтереді. Тегістеу қиып алу қырларының орнына абразивті дискілерді пайдаланады және микрондармен өлшенетін дәлдік пен айна сияқты жылтыр беттік өңдеуді қамтамасыз ету үшін өте аз материал көлемін алады. Беттік тегістеу, цилиндрлік тегістеу және центрсіз тегістеу — бұл әдістердің әрқайсысы қиып алу құралдарының қажетті дәлдікті қамтамасыз ете алмайтын нақты қолданыстары бар.

Арнайы кесу әдістері

Кейде дәстүрлі механикалық өңдеу операциялары жеткіліксіз болады. Жетілдірілген әдістер дәстүрлі тәсілдерге қиындық туғызатын материалдар мен геометрияларды өңдейді.

Электр токынан материалды қысу (EDM) өткізгіш материалдарды электрлік искралардың әсерімен тозып кетуін қолданады. Сымдық ЭҚӨ (электр-искралық өңдеу) өңделетін бұйым арқылы жіңішке электрод сымын өткізеді және қатты құралдық болаттар мен экзотикалық қорытпалар үшін ±2,5 мкм шамасындағы дәлдікке қол жеткізеді — бұл қалыпты кесу құралдарын тез қиратып жіберетін материалдар үшін ерекше дәлдік. Алайда, ЭҚӨ тек электр өткізгіш материалдарда жұмыс істейді және салыстырмалы түрде баяу кесу жылдамдығында әрекет етеді.

Су жеткізушісі арқылы қияу абразивті бөлшектерді жоғары қысымды су ағыны арқылы үдетеді, осылайша жылу бөлінбейтіндей етіп материалды тозып кетуге әкеледі. Микроабразивті су ағыны технологиясы ЭҚӨ-ге қарағанда 5–10 есе жылдам кесу жылдамдығымен шамамен ±10 мкм дәлдікке қол жеткізеді. Бұл жылуға әсер етпейтін процесстер материалдың қасиеттерін сақтайды — бұл жылуға сезімтал қорытпалар мен композиттер үшін ерекше маңызды.

Кесу арқылы өңдеу негізгі болып көрінуі мүмкін, бірақ заманауи таспа пышақтар мен суық пышақтар материалды аз шығынмен тиімді бөледі. Стерженьдік материалдарды дайындау мен шамамен өлшемдеу үшін кесу көптеген станоктық өңдеу жұмыс процестерінде қажетті бірінші қадам болып табылады.

Өңдеу процестерін шолу арқылы салыстыру

Дұрыс процесті таңдау бөлшектің геометриясына, материалына, дәлдік талаптарына және өндіріс көлеміне байланысты. Келесі салыстыру осы шешімді қабылдауға көмектеседі:

Процесс	Жұмыс түрі	Қолданылатын материалдар	Жетуге болатын дәлдік	Бетінің тегістігі (Ra)	Ең жақсы қолдану жағдайлары
Кесу (тастану)	Айналмалы кесу	Металдар, пластиктер, композиттер	±0,001"-ден ±0,0005"-ге дейін	16–63 µin	Осьтер, сақиналар, цилиндрлі бөлшектер
Шлифовка	Көп осьті кесу	Металдар, пластиктер, композиттер	±0,001"–ден ±0,0002"-ге дейін	32–125 µin	Күрделі 3D-геометриялар, корпуслар
Жинау	Тесік жасау	Ең оңай өңделетін материалдар	±0,002"-ден ±0,0005"-ге дейін	63–250 µin	Тесіктер, цилиндрлі беттер, тісті элементтер
Жиып алу	Абразивтық жабдықтау	Қатты металдар, керамика	±0,0001"-ден ±0,00005"-ге дейін	4–16 мкдюйм	Дәлдік беттер, аз шектер
Сымды EDM	Электрлық эрозия	Тек өткізгіш материалдар	±0,0001" (±2,5 мкм)	8–32 мкдюйм	Қаттылатылған болаттар, күрделі профильдер
Су ағыны	Абразивті әсерден тозу	Практикалық түрде барлық материалдар	±0,0004" (±10 мкм)	32–125 µin	Жылуға сезімтал материалдар, композиттер

Бөлшектіңіз үшін дұрыс өңдеу процесін таңдау

Сіз бөлшектіңізге қойылатын талаптарды ең тиімді өңдеу процесіне қалай сәйкестендіресіз? Бұл соңғы тұжырымдамалардан бастаңыз:

• Бөлшектің геометриясы – Цилиндрлі бөлшектер әдетте токарь станоктарына, призматикалық пішінділер – фрезерлеу станоктарына беріледі
• Материалдың қасиеттері – Қаттыланған материалдарды өңдеу үшін шлифтау немесе электр-эрозиялық өңдеу (EDM) қажет болуы мүмкін; композиттер әдетте сумен кесу (waterjet) әдісіне жарамды
• Дәлдік талаптары – Аса дәлдікті қажет ететін операциялар үшін шлифтау немесе EDM аяқтауы қажет болуы мүмкін
• Өндіріс көлемі – Жоғары көлемдегі өндіріс автоматтандырылған CNC операцияларын қолдануды қолдайды; төмен көлемдегі өндірісте қолмен орнатылатын жабдықтар қолданылуы мүмкін
• Беттің жағдайына қойылатын талаптар – Маңызды беттер үшін қосымша шлифтау немесе полировка қажет болуы мүмкін

Бұл негізгі механикалық өңдеу операцияларын түсіну сізге өңдеу цехтарымен тиімді қарым-қатынас жасауға және өндіріс тәсіліңіз туралы дұрыс шешім қабылдауға көмектеседі. Алайда қолмен басқарылатын және компьютерлік басқарумен жұмыс істейтін жабдықтар арасындағы таңдау – қарастырылатын тағы бір өлшемділік болып табылады; бұл тақырыпты біз келесіде қарастырамыз.

CNC және дәстүрлі механикалық өңдеуді салыстыру

Сіз негізгі өңдеу процестері — бұрыштау, фрезерлеу, әйнекке тегіс қылу және т.б. туралы білдіңіз. Бірақ жобаның сәттілігін анықтайтын сұрақ мынадай: осы операцияларды компьютерлік басқарумен жабдықталған немесе дәстүрлі қолдан жасалатын станоктарда орындасаңыз ба? Жауап әрқашан анық емес, ал CNC және дәстүрлі өңдеу арасындағы артықшылықтар мен кемшіліктерді түсіну сізге уақыт пен ақшаны қатты үнемдей алады.

Дәлдікпен жұмыс істеудегі CNC революциясы

Компьютерлік сандық басқару (CNC) өндірісті төмендегідей түрде түрлендірді: қолданылатын бұрандалы тетіктер мен қолмен орындалатын реттеулерді цифрлық дәлдікпен ауыстырды . CNC станогы CAD/CAM бағдарламалық жасақтамасынан бағдарламаланған нұсқауларды оқиды және құралдың қозғалысын бірнеше ось бойынша автоматты түрде басқарады. Бұл сіздің бөлшектеріңіз үшін не мағынаға ие? Тығыз қайталанушылық — ондық үлес миллиметрмен өлшенеді, күрделі геометриялық пішіндер бір-ақ орнату кезінде орындалады, сондай-ақ бір немесе мың бөлшек жасаған кезде де сапа тұрақты болады.

Дәлдікпен басқарылатын CNC фрезерлеу осы артықшылықты көрсетеді. Қолмен басқарылатын оператор көптеген бөлшектер бойынша күрделі контурларды қайталауға қиналуы мүмкін, ал CNC фрезерлеу станогы бірдей бағдарламаны әрқашан дәл қайталайды. Бір квалификациялық деңгейі жоғары CNC механигі бір уақытта бірнеше станокты бақылай алады, олардың әрқайсысы дәл сол талаптарға сай компоненттерді шығарады, ал бұл қолмен жасалатын жұмыстарға тән айнымалылықты болдырмайды.

Бұл артықшылықтар тек дәлдіктен тысқары да кеңейеді:

• Адам қателерінің азаюы – Бағдарламалық құралмен басқарылатын қозғалыстар шаршағаннан немесе назар аудармағаннан туындайтын қателерді жояды
• Жоғары производительность – Станоктар аз ғана бақылаумен үздіксіз жұмыс істейді
• Күрделі мүмкіндіктер – Көп осьті жүйелер қолмен жасауға мүмкіндік бермейтін геометриялық пішіндерді өндіреді
• Қауіпсіздік артты – Операторлар қозғалыстағы бөлшектерден сақтану үшін қорғаныс қабырғаларының артында жұмыс істейді

Қолмен өңдеу әлі де жеңіске жететін жағдайлар

Егер CNC осындай артықшылықтарға ие болса, неге қолмен басқарылатын станоктар әлі де барлық дүниежүзілік цехтарда қолданылып жүр? Жауап қолданылуына қарамастан, қалыпты жабдықтар белгілі бір жағдайларда тиімдірек болатын нақты жағдайларда жатыр.

Бір ғана қосымша бекітпе деталін — жылдам және қарапайым нұсқаны — қажет ететініңізді елестетіңіз. CNC станогын бағдарламалау, құрал-жабдықтарды орнату және сынақ кесулерін жүргізу сол бір бөлшекті шығаруға дейін сағаттарға созылуы мүмкін. Ал қолдан жұмыс істейтін тәжірибелі токарь операторы осы бөлшекті осы уақыттың тек бір бөлігінде орындап шығады. Машинистер осындай жағдайларда не істейді? Олар көрініс бойынша және сезім бойынша нақты уақытта кесуді реттеуге негізделген қолмен жұмыс істеу дағдыларын қолданады.

Қолмен өңдеу мынадай жағдайларда үстем болады:

• Жеке тәжірибелік үлгілерді немесе қосымша жөндеулерді шығару
• Қарапайым геометриялық пішіндер бағдарламалау уақытын қажет етпейді
• Қаржылық шектеулер жабдыққа инвестицияны шектейді
• Жас машинистерді негізгі әдістер бойынша даярлау

Қолмен жұмыс істейтін ортада машинистің мамандық сипаттамасы шеберлікті, сызбаларды оқуды, қажетті айналу жиілігі мен беріліс жылдамдығын таңдауды және кесу процесінің барлық кезеңінде микрореттеулер жасауды ескереді. Бұл қолмен жұмыс істеу біліктілігі әсіресе жинақталған өндіріс уақытының негізін құрайтын жабдықтау уақыты доминантты болатын төмен көлемді өндірісте құнды болып қала береді.

Автоматтандыру деңгейіңізді таңдау

CNC және қолмен басқарылатын әдістер арасындағы шешім негізінен сіздің нақты талаптарыңызға байланысты. Бұл қатарлас салыстырманы қарастырыңыз:

Фактор	CNC Машиналық өңдеу	Қолмен өңдеу
Орнату уақыты	Бастапқы бағдарламалау ұзақ — күрделі бөлшектер үшін сағаттар	Минималды — қиып алуға немесе өңдеуге тез бастауға болады
Қайталанушылық	Ерекше — әрбір циклде бірдей бөлшектер алынады	Айнымалы — оператордың тұрақтылығына байланысты
Оператордың мәртебе талаптары	Бағдарламалау бойынша мамандық; қолмен жұмыс істеу дағдысы аз қажет	Жоғары деңгейдегі қолмен жұмыс істеу дағдысы; жылдар бойы тәжірибе
Бөлшек басына шығын (аз көлем)	Жоғары — бастапқы орнату шығындары саны аз бөлшектерге бөлінеді	Төмен — тез орнату, өндіріс тез басталады
Бөлшек басына шығын (үлкен көлем)	Төмен — автоматтандыру бір бірлікке кететін еңбек шығынын азайтады	Жоғары — барлық кезеңдерде еңбек сыйымдылығы жоғары
Дизайн өзгерістеріне икемділік	Орташа — қайта бағдарламалау қажет	Жоғары — реттеулер уақытында жасалады
Қол жетімді дәлдік	жоғары деңгейдегі жабдықтарда ±0,0001" дәлдік мүмкін	тәжірибелі оператормен жұмыс істегенде типтік дәлдік ±0,001"
Сағатына қызмет көрсету құны	3 осьті станок үшін ~$80/сағ (5 осьті станок үшін құн жоғары)	~$40/сағ

Көлемге қарай экономикалық көрсеткіштердің қалай өзгеретініне назар аударыңыз. 500 бөлшек шығару кезінде CNC-ның жоғары бастапқы құны барлық бірліктерге бөлінген кезде ескерілмейтін болады, ал оның автоматтандырылған жұмысы бір бөлшекке келетін еңбек шығындарын әлдеқайда азайтады. Үш қолданыстағы бөлшек үшін қайталанушылығы төмен болса да, қолмен өңдеу әдетте қаржылық тұрғыдан тиімдірек болады.

Қазіргі заманғы станокшының рөлі

Қазіргі өндірістік ортада токарь дегеніміз не? Бұл рөл қатты дамыды. Дәстүрлі токарьлар жабдықтарды тікелей басқарды — қолдың айналдырғыштарын бұрады, микрометрлерді оқиды және сипаттамаларды қол жеткізу үшін тәжірибеге сүйенеді. Қазіргі заманғы CNC операторлары машиналарды бағдарламалайды, автоматтандырылған циклдерді бақылайды және пайда болған ақауларды жоюға тырысады.

Көптеген кәсіпорындар қазір гибридті тәсілдерді қолданады. Типтік станок цехы тез прототиптау үшін қолдың токарь станогын қолданса, өндірістік тапсырыстар үшін CNC жабдықтарын іске қосады. Тәжірибелі токарьлар екеуінің арасында ауысады, олар қиып алу принциптері бойынша негізгі білімді қолданады — олар қоректендіруді қолмен реттесе де немесе G-code бағдарламаларын оптимизацияласа да.

Бұл даму өнеркәсіптің кеңірек бағыттарын көрсетеді. Дүкендер бір мезгілде икемділік үшін қолмен басқарылатын жабдықтарды сақтап отырып, CNC-мүмкіндіктеріне барынша көп инвестициялайды. Көбінесе бұл ауысу бірте-бірте жүзеге асады — жоғары көлемді жұмыстар үшін CNC-қуаттың қосылуы мен тәжірибелік үлгілер мен қысқа сериялар үшін дәстүрлі станоктардың сақталуы. Екі тәсілді де түсіну сізге потенциалды өндірістік серіктестерді бағалауға және әрбір жоба үшін дұрыс шешімді анықтауға көмектеседі.

Процесс таңдауы мен автоматтандыру деңгейлері анықталғаннан кейін тағы бір маңызды фактор пайда болады: сіздің бөлшектеріңіздің нақты қажеттіліктері бойынша жұмыс істеуін қамтамасыз ететін допусктер мен дәлдік стандарттары.

Сапаны анықтайтын допусктер мен дәлдік стандарттары

Сіз өзіңіздің процесіңізді таңдап, CNC және қолмен жасалатын жабдықтар арасынан таңдау жасадыңыз. Бірақ сіздің дайындалған бөлшектеріңіздің шынымен жұмыс істеуін ақыр соңында анықтайтын сұрақ мынадай: өндіріс процесі сіздің дизайнда көрсетілген дәлдік шектерін сақтай ала ма? Дәлдік шектерінің талаптарын түсіну функционалды компоненттер мен қымбат тұратын қалдықтарды ажыратады — ал бұл білім айығы көптеген инженерлер мен сатып алушыларды қатты таң қалдырады.

Төзімділік спецификацияларын түсіну

Дәлдік шегі деген не? Қарапайым түрде айтқанда, бұл идеалды сызба мәнінен қабылданатын өлшемдік ауытқудың шегі. Ешбір өндіріс процесі өлшемдердің абсолютті дәлдігін қамтамасыз ендіре алмайды — дәлдік шектері осы нақтылықты мойындайды және қабылданатын шектерді анықтайды. Сіз диаметрі 10,00 мм болатын тесікті ±0,05 мм дәлдік шегімен көрсетсеңіз, бұл сіздің машина цехына 9,95 мм мен 10,05 мм арасындағы кез келген диаметр сіздің жинақтауыңызда дұрыс жұмыс істейтінін хабарлайды.

Дәлдікпен жасалатын бөлшектердегі дәлдік шектері әдетте стандартты пішіндерге сай келеді:

• Екі жақты рұқсат етілген ауытқулар – Екі бағытта да рұқсат етілетін ауытқу (мысалы, 10,00 ±0,05 мм)
• Тек бір жақты рұқсат етілген ауытқулар – Ауытқу тек бір бағытта рұқсат етіледі (мысалы, 10,00 +0,00/-0,10 мм)
• Шектік ауытқулар – Жоғарғы және төменгі өлшемдер тікелей көрсетілген (мысалы, 9,95–10,05 мм)

Бұл сіздің өңделетін бөлшектеріңіз үшін неге маңызды? Қорапқа тығыз кіретін дәлме-дәл өңделетін бөлшек қарастырыңыз. Егер вал біраз үлкейсе, ал тесік біраз кішірейсе, орнату мүмкін болмайды. Керісінше, артық саңылау қажетсіз қозғалысқа әкеледі. Ауытқулардың көрсетілуі мыңдаған дәлме-дәл өңделген компоненттер бойынша тұрақты отыруын қамтамасыз етеді.

Стандартты CNC өңдеу ауытқулары әдетте жалпы жұмыстар үшін ±0,005" пен ±0,030" арасында болады. Жоғары дәлдікті өңдеу осы шектерді тағы да тарылтады — маңызды элементтер үшін ±0,001" немесе тіпті ±0,0005" деңгейіне дейін. ±0,001"-ден төмен кез келген мән ультрадәл өңдеу саласына жатады, ол үшін арнайы жабдықтар қажет және құны әлдеқайда жоғары болады.

Өнеркәсіп салалары бойынша дәлдік деңгейлері

Әртүрлі қолданыстар әртүрлі дәлдік деңгейлерін талап етеді. Құрылымдық кронштейн үшін қабылданатын дәлдік медициналық құрылғылардағы өңделген металды бөлшектер үшін немесе дерhal қабылданбайды. Осы күтілетін талаптарды түсіну сізге функцияға жеткілікті, бірақ шығындарды артық көтеруге әкелмейтін дәл толеранцияларды көрсетуге көмектеседі.

Толеранциялық талаптар әдетте қолданысқа қарай мына тәртіппен бөлінеді:

Қолданбалы түрі	Типік төзімділік диапазоны	Бетінің тегістігі (Ra)	Міндеттер
Коммерциялық/жалпы	±0,010"-ден ±0,030"-ге дейін	63–125 мкдюйм	Кронштейндер, корпусы, маңызды емес компоненттер
Өнеркәсіптік/механикалық	±0,005"-ден ±0,010"-ге дейін	32–63 мкдюйм	Тісті берілістер, валдар, тірек беттері
Жоғары дәлдікті/әуе-ғарыш	±0,001"-ден ±0,005"-ге дейін	16–32 µin	Турбина компоненттері, ұшуға маңызды құрылғылар
Аса жоғары дәлдікті/медициналық	±0,0005" немесе одан да дәлірек	4–16 мкдюйм	Импланттар, оптикалық компоненттер, подшипниктер

Беттің жағын өңдеу — Ra (орташа тегістік) мәндері бойынша өлшенеді — бұйым сапасын анықтау үшін өлшемдік дәлдік шектерімен бірге қолданылады. Дәлдік машиналары тегіс беттер алады, бірақ бұл қатынас әрқашан сызықтық болмайды. Мысалы, өңделген беттің Ra мәні 8 µin болуы мүмкін, бірақ ол тек орташа деңгейдегі өлшемдік бақылауды қамтамасыз етеді. Керісінше, кейбір айналдыру операциялары қатаң өлшемдік шектерді сақтайды, бірақ салыстырмалы түрде тегіс емес беттер қалдырады, оларды қосымша өңдеу қажет етеді.

Қол жетімді дәлдікті қандай факторлар әсер етеді

Бір цех ±0,0005" дәлдікке тұрақты түрде жеткізе алады, ал басқасы ±0,005" дәлдікпен қиналады. Неге? Бірнеше факторлар бірігіп, іс жүзінде қол жетімді дәлдікті анықтайды:

• Станоктың қаттылығы — Тербеліс пен иілу өлшемдік дәлдікке тікелей әсер етеді; дәлдік машиналары қозғалысты азайту үшін үлкен литые корпус және алдын ала жүктемелі подшипниктермен жабдықталған
• Құрал тозуының — Кесу қыры тозған сайын, өлшемдер ауытқиды; тиімді құралдарды басқару тозу процесін бақылайды және шектердің ауытқуынан бұрын пластиналарды ауыстырады
• Өткір даму – Кесу кезінде пайда болатын жылу өңделетін бұйым мен станок компоненттерінің ұлғаюына әкеледі; температура бақыланатын орталар мен компенсациялық стратегиялар бұған шешім ұсынады
• Өңделетін деталь материалімен – Алюминий сияқты жұмсақ материалдар таза кесіледі; қаттыланған қорытпалар мен абразивті композиттер құралдың қызмет ету мерзімі мен беттің сапасына қиындық туғызады
• Оператордың біліктілігі – CNC автоматтандыруы болса да, білікті операторлар бағдарламаларды оптимизациялайды, тиісті параметрлерді таңдайды және қалдық бұйымдар шығарылмас бұрын ақауларды анықтайды
• Бекіту құрылғысының сапасы – Жеткіліксіз бекіту құрылғысы кесу кезінде бөлшектердің орын ауысуына мүмкіндік береді, бұл станоктың мүмкіндіктеріне қарамастан дәлдікті бұзады

Бұл факторлардан басқа, материалдардың тән қасиеттері де практикалық шектеулерді анықтайды. Тегіс емес шикізаттың бастапқы кесілуі ауыр болуы керек, бұл кейбір жағдайларда бұралуға әкелетін керілу туғызуы мүмкін. Кейбір материалдар кесілгеннен кейін қайта иіледі, сондықтан бағдарламаланған өлшемдерге компенсация енгізу қажет. Тәжірибелі цехтар шартты дәлдік мүмкіндіктерін бағалай отырып, осы айнымалыларды ескереді

Дәлдікті тексеретін сапа бақылау шаралары

Сіз өңделген бөлшектердің шынымен талап етілетін сипаттамаларға сай келетінін қалай білесіз? Сапаны бақылау — белгіленген дәлдік шектері мен расталған нақтылық арасындағы аралықты жабады. Қазіргі заманғы тексеру әдістеріне мыналар кіреді:

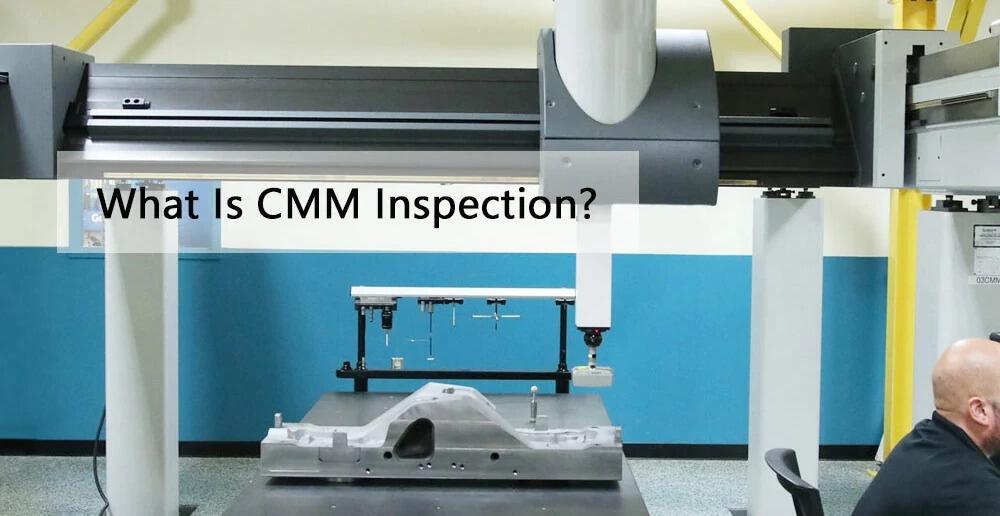

Координатты өлшеу машиналары (CMM) — Бұл күрделі жүйелер өңделген бөлшектерді бірнеше нүктеден зерттейді және олардың нақты өлшемдерін CAD-спецификацияларымен салыстыратын цифрлық модель құрады. КММ (координаталық өлшеу машинасы) тексеруі ±0,0001" дәлдікке дейінгі дәлдік шектерін растай алады және сәйкестіктің құжатталған дәлелін береді.

GO/NO-GO өлшегіштер — Жоғары көлемді өндіріс үшін атрибуттық калибрлер жылдам «өтті/өтпеді» тексеруін ұсынады. Егер калибр қажетті тәртіпте (немесе қажетті тәртіпте емес) отырса, бөлшек дәлдік шегіне сай келеді. Бұл әдіс өлшеу деректерінің толықтығын құрбан етіп, тексеру жылдамдығын арттырады.

Статистикалық процестік басқару (SPC) — Әрбір бөлшекті тексеру орнына СПК (статистикалық процессті бақылау) өндірісті белгілі аралықтарда таңдамалы тексереді және өлшемдік трендтерді бақылайды. Бақылау диаграммалары процестердің дәлдік шектеріне қарай ығысуын көрсетеді, бұл ақаулар пайда болғаннан бұрын түзету жасауға мүмкіндік береді. Бұл алдын-ала әрекет ету әдісі дәл өңделген компоненттердің барлық өндіріс сериясы бойынша сапаны қамтамасыз етеді.

Беттің профилограммасын өлшейтін құрылғылар – Бұл аспаптар беттер бойымен стилус жүргізу арқылы Ra мәндерін өлшейді және көрінетін тексеру арқылы бағалауға болмайтын беттің тегістігін сандық түрде анықтайды. Маңызды тығыздау беттері мен жұмыс істейтін бұрандалар үшін көбінесе профилометрлік оқу нәтижелерінің құжатталуы талап етіледі.

Бұл тексеру әдістерін түсіну сізге өңделген бөлшектерді сатып алған кезде сәйкес сапа талаптарын белгілеуге көмектеседі. Маңызды өлшемдер бойынша ККМ есептерін талап ету толеранциялардың орындалғанын дәлелдейтін объективті дәлел болып табылады, ал СТБ-ны енгізу тұтынушының сапаның тұрақтылығына қол жеткізу үшін реактивті сұрыптаудан гөрі белсенді тәсілді таңдауын көрсетеді.

Толеранциялардың негіздері анықталғаннан кейін келесі қарастырылатын мәселе — бұл дәлдік талаптары әртүрлі салаларда қалай өзгеретіндігі және сіздің қолданысыңыз үшін маңызды сертификаттар.

Салалық сипаттағы өңдеу талаптары мен стандарттар

Енді сіз допуск пен дәлдік негіздерін түсінгенсіз, сондықтан мына нақтылық тексерісін жасайық: осы талаптар қандай салада жұмыс істейтіңізге байланысты өте әртүрлі болып көрінеді. Ауыл шаруашылығы техникасы үшін қабылданатын допуск реактивті қозғалтқышқа арналған бөлшек үшін тіпті қабылданбайды. Осы салалық ерекшеліктерді түсіну сізге тараптармен тиімді қарым-қатынас жасауға және өңдеу мен өндіріс жобаларыңыз бойынша тиісті күтімдерді орнатуға көмектеседі.

Әуе-ғарыш саласындағы өңдеу талаптары

40 000 фут биіктікте қателеспей жұмыс істеуге, экстремалық температура тербелістеріне, вибрацияға және миллиондаған рет қайталанатын кернеу циклдарына шыдай алатын компонентті елестетіңіз. Бұл — әуе-ғарыш саласындағы CNC өңдеуші мамандардың жұмысының шынайылығы: мұндағы сәтсіздік — бұл тек қана қолайсыздық емес, сонымен қатар потенциалды катастрофа.

Әуе-ғарыш өнеркәсібінің өңдеу процесі кезінде кез келген өңдеу цехын қиындыққа ұшырататын материалдар қолданылады. Титан қорытпалары, инконель және басқа да экзотикалық суперқорытпалар жылуға және коррозияға төзімді, бірақ олар қию құралдарына да қарсы тұрады. Бұл қаттыланатын материалдар арнайы құрал-жабдықтарды, қию жылдамдығын төмендетуді және олардың қасиеттерін түсінетін тәжірибелі операторларды талап етеді. Балқыту қорытпаларын өңдеуге арналған әдістер никель негізіндегі суперқорытпаларға тікелей қолданылмайды.

Дәлдік талаптары жабдықтарды олардың шектеріне дейін кернейді. Маңызды ұшу компоненттері әдетте ±0,0005" немесе одан да қатаңырақ допусктерді, ал беттің тегістігінің талаптары — біртаңбалы Ra мәндерінде көрсетіледі. Әрбір өлшем маңызды, өйткені әуе-ғарыш құрылымдары жиі ондаған бір-біріне сай келетін бөлшектерден тұрады және олардың допусктері қосылады.

Бірақ тек қана дәлдік әуе-ғарыш саласында жұмыс істеуге құзыретті цехты қамтамасыз етпейді. Сертификаттау талаптары қосымша кедергілер туғызады:

• AS9100 сертификациясы — Бұл әуе-ғарыш саласына арналған сапа басқару стандарты iSO 9001 негізінде құрылған ізденіс, қауіптерді басқару және құжаттамалау талаптарын күшейтілген түрде қамтитын
• Материалдардың толық іздестірілуі – Металлдың әрбір партиясы шикізаттан бастап дайын бөлшекке дейін ізденіске жатады, соның ішінде жылумен өңдеу жазбалары, химиялық талдау және физикалық сынақ нәтижелері де кіреді
• Кең көлемді сынақ протоколдары – Теріс әсер етпейтін сынақтар (ТӘС), өлшемдік тексеру және материал қасиеттерін растау – стандартты талаптар
• Ұзақ мерзімді құжат сақтау – Құжаттар кемінде жеті жыл бойы сақталуы тиіс, ал кейбір бағдарламалар ұзағырақ мерзімді талап етеді

AS9100 сертификатына инвестициялау әдетте дайындыққа 12–18 ай уақытты қажет етеді. Сертификат алынғаннан кейін салоны қолданыстағы сәйкестікті сақтау үшін редовды бақылау аудиттерінен өтуі тиіс. Бұл кіру барьері аэроғарыш саласына сәйкес келетін тұтынушылардың жоғары баға белгілеу себебін түсіндіреді — сондықтан да сатып алушылар тапсырыс бермес бұрын сертификаттарды растауы қажет.

Автомобиль өндірісінің талаптары

Назарыңызды аспаннан автожолға ауыстырыңыз — сонда металлөңдеу өңдеуінің басымдықтары толығымен өзгереді. Автомобиль өндірісіндегі өңдеу жоғары көлемді тұрақтылықты, шығындарды оптималдауды және жинау сызықтарын үзбей жұмыс істеуін қамтамасыз ететін жеткізу дәлдігін қамтиды.

Әуе-ғарыш саласында белгілі бір компоненттің жылдық өндірісі ондаған данадан аспайды, ал автомобиль өндірісінде ол мыңдаған немесе миллиондаған данаға жетеді. Бұл көлем экономиканы түбегейлі өзгертеді. Он бір бұйым үшін тиімсіз болып келетін орнату шығындары он мың бұйым үшін ескерілмейтін шамаға айналады. Цикл уақытындағы секундпен есептелетін қысқартулар масштабта қатты шығын үнемдеуге алып келеді.

Автомобиль қолданысы үшін CNC станоктарында өңделетін металдық бөлшектер сапасы мен құнының қысымы арасында тепе-теңдік орнатады. Толеранциялар әдетте ±0,001"-ден ±0,005"-ге дейін ауытқиды — бұл талапкерлік деңгейі жоғары, бірақ дұрыс қолданылатын жабдықтармен жетуге болады. Тағы бір қиындық — ұзақ өндіріс сериялары бойынша осы тұрақтылықты сақтау, себебі құралдың тозуы, жылулық ауытқу және материалдың әртүрлілігі өлшемдік тұрақтылыққа қауіп төндіреді.

Уақытында (JIT) жеткізу тағы бір өлшем қосады. Автомобиль өндірушілері жеткізілетін тауарлардың дәл қажет болған кезде келуін қамтамасыз ету арқылы қоймадағы қорды азайтады. Кешігіп келген жеткізімдер өте үлкен шығындарға әкеліп, жинау сызығын тоқтатады. Ал ерте келген жеткізімдер қойма аумағын алады және капиталды байланыстырады. Өндірістік фрезерлеу құрылғыларын өндірушілері өз операцияларын тапсырыс берушілердің жоспарымен синхрондауға тиіс.

Сертификаттау саласы осы басты бағыттарға сәйкес құрылған:

• IATF 16949 Сертификаттау – Жоба Халықаралық автомобильдік тапсырма күштерінің стандарты қателердің алдын алуға, өндіріс тізбегі бойынша ауытқуларды азайтуға және қалдықтарды жоюға баса назар аударады
• Статистикалық процестік басқару (SPC) – Сызықтық өлшемдердің үздіксіз бақылануы қателер пайда болғанға дейін тенденцияларды анықтайды
• Өндірістік бөлшекке қабылдау процесі (PPAP) – Өндіріс процесінің тұрақты түрде сәйкес келетін бөлшектерді шығара алатынын растайтын ресми құжаттама
• Тараптар сапасын дамыту – Автомобильдік OEM-дер тараптармен ынтымақтастықта өндіріс процестерін жақсарту мен шығындарды азайту мақсатында белсенді жұмыс істейді

IATF 16949 стандартын енгізу үшін жоғарғы басқарушылардың қолдауы, терең кемшіліктерді талдау және қызметкерлердің үнемі оқытылуы қажет. Бұл стандарт процестік ойлау мен қауіптерді басқаруды ерекше маңыздайды — сапаны тек бақылау іс-әрекеті ретінде емес, жүйе ретінде қарастырады. Сертификатталған тәрбиелер автомобиль өнеркәсібінің қатаң талаптарын қанағаттандыра алатынын көрсетеді.

Медициналық құрылғылар үшін дәлдік стандарттары

Медициналық құрылғыларды өңдеу — дәлдік пен реттеуші күрделіліктің қиылысуында орналасқан ерекше аймақ. Адам денесіне имплантацияланатын немесе диагностикалық құрылғыларда қолданылатын компоненттер өлшемдік дәлдіктен асып түсетін талаптарға сай келуі керек.

Материалды таңдау басқа салаларда кездеспейтін жолдармен маңызды болып келеді. Биосәйкестік – материалдың тірі тіндерде жағымсыз реакциялар тудырмай жұмыс істеу қабілеті – дәлелденген қорытпалармен шектеледі. Медициналық қолдануда титан, кобальт-хром және тот баспайтын болаттың арнайы түрлері басым. Әрқайсысы ластанусыз қажетті беттік сипаттамаларға қол жеткізу үшін тексерілген өңдеу параметрлерін қажет етеді.

Беттің жағдайы аса маңызды болып табылады. Имплантациялық беттер бактериялық колонизацияға төзімді болуы керек, сонымен қатар ұлпа интеграциясын қолдайтын болуы керек. Кедір-бұдырлық бойынша талаптар жиі Ra мәндерінің минимумы мен максимумын қамтиды — өте салыстырмалы бет сүйек өсуін тоқтатады, ал өте кедір-бұдырлы бет инфекцияның пайда болуына себепші болады. Осы екі талап дәл процесті бақылауды талап етеді.

Трассерлеу талаптары әуе-ғарыш саласының стандарттарынан да жоғары. Әрбір компонент белгілі материалдық партияларға, машиналарға, операторларға және технологиялық параметрлерге дейін трассерленуі тиіс. Егер имплантациядан кейін жылдар өткеннен кейін қандай да бір ақау пайда болса, зерттеушілер осы бөлшектің дәл қалай жасалғанын қайта құруы тиіс.

Реттеуші нормативтік негіздер медициналық құралдардың өндірісінің әрбір аспектін анықтайды:

• ISO 13485 Сертификаты – Рисктерді басқару мен өнімнің конструкциясын бақылауға назар аударатын, медициналық құралдарға арналған сапа басқару стандарты
• FDA талаптарына сәйкестік – АҚШ-тағы өндірушілер өндірістік орындарын тіркеуі, қазіргі заманғы жақсы өндірістік практика (cGMP) талаптарына бағынуы және кең көлемді құжаттаманы сақтауы тиіс
• Растау талаптары – Процестердің тұрақты түрде сәйкес өнім шығаруын көрсету үшін ресми түрде валидациялануы тиіс
• Таза өндіріс ортасы – Нақты бақыланатын жағдайлар науқастың қауіпсіздігін қатерге ұшыратуы мүмкін ластануды болдырмауға қолайлы жағдай туғызады

Сіздің талаптарыңызды салалық стандарттарға сәйкестендіру

Бұл салалық ерекшеліктер сіздің фрезерлеу шешімдеріңізге қалай әсер етеді? Тәрбиелік немесе ішкі мүмкіндіктерді бағалаған кезде мына факторларды ескеріңіз:

Фактор	Аэрокосмос санаты	Автокөлік	Медицина
Типтік шамалар	±0,0005" немесе одан да дәлірек	±0,001"-ден ±0,005"-ге дейін	±0,0005" ден ±0,002" дейін
Негізгі материалдар	Титан, Инконель, Алюминий қоспалары	Балқытылған болат, алюминий, шойын	Титан, кобальт-хром, медициналық сорттағы коррозияға төзімді болат
Өндірістік көлемдер	Төменнен ортаға дейін	Жоғарыдан өте жоғарыға дейін	Төменнен ортаға дейін
Негізгі сертификаттау	AS9100	IATF 16949	ISO 13485
Критикалық басымдылық	Абсолюттік сенімділік, іздестірілетіндік	Құнының тиімділігі, жеткізу мерзімі	Биологиялық үйлесімділік, құжаттама

Бұл салалық талаптарды түсіну сізге дайындалған бөлшектерді сатып алған кезде дұрыс сұрақтар қоюға көмектеседі. Автомобиль өндірісі үшін көлемді жұмыстарды орындай алатын зауыт аэроғарыш саласы талап ететін экзотикалық материалдармен жұмыс істеу тәжірибесіне ие болмауы мүмкін. Медициналық сертификатталған өндіріс орны автомобильдік бағдарламалардың талап ететін құндық бәсекеге қабілеттілігін ұсынбастауы мүмкін. Сіздің нақты саланызға сәйкес келетін қабілеттерді таңдау — сіздің нақты қажеттіліктеріңізді қанағаттандыра алатын серіктестерді табуға кепілдік береді.

Салалық талаптар анықталғаннан кейін тағы бір стратегиялық сұрақ туындайды: қашан токарьлау немесе фрезерлеу сияқты механикалық өңдеу әдістерін таңдау мағынасы бар, әлде құйма, соғу немесе қосымша өндіру сияқты басқа өндіру әдістеріне қарағанда?

Қашан механикалық өңдеуді басқа өндіру әдістеріне қарағанда таңдау керек?

Сіз процестерді, жабдықтардың нұсқаларын, дәлдік шектерін және салалық талаптарды түсінесіз. Бірақ бұл — ақпараттық шешімдер мен қымбатқа түсетін қателерді ажырататын стратегиялық сұрақ: өңдеу әдісі қашан шынымен мағыналы болады — құйма, соғу, 3D-баспа немесе инжекциялық формалауға қарағанда? Әрбір өндірістік әдістің өзіндік тиімді аймағы бар — және қате таңдау сізге қосымша шығындарға, мерзімнен қалуға немесе жай ғана жұмыс істемейтін бөлшектерге әкелуі мүмкін.

Өңдеу — бұл кейбір нақты жағдайларда өте тиімді болатын субтрактивті процесс, бірақ әрқашан ең оптималды таңдау емес. Өңдеудің басқа әдістерге қарағанда қай жерде орналасатындығын түсіну сізге дұрыс тәсілді бастапқыдан-ақ таңдауға, уақыт пен бюджетті үнемдеуге көмектеседі.

Өңдеу мен қосымша өндіріс

3D-баспаның дамуы «өңдеу мен қосымша өндіріс» тақырыбында көптеген талқылауларға себепші болды. Сонда әрбір әдіс қашан жеңіске жетеді?

Қосымша өндіріс бөлшектерді қабаттап жасайды, осылайша дәстүрлі кесу әдістерімен жасау мүмкін емес күрделі ішкі геометрияларды құрады. Мысалы, торлы құрылымдар, формалы салқындату каналдары немесе генеративті дизайн арқылы оптимизацияланған органикалық пішіндер туралы ойлаңыз. Егер сіздің бөлшегіңізде кесу металл кескіш машинасына қол жетпейтін ішкі өткелдер немесе қуыс бөліктер болса, қосымша өндіріс өңдеу процесіне қол жетпейтін есіктерді ашады.

Дегенмен, өңдеу және жасау қосымша өндіріске қарағанда бірнеше маңызды аспектілер бойынша жоғары нәтиже көрсетеді:

• Материалдың қасиеттері – Өңделген бөлшектер белгілі және тұрақты механикалық қасиеттерге ие болатын қатты стержень немесе штамптау материалдарынан басталады. Қосымша өндіріс материалы жиі бағытты беріктік айырымдарын көрсетеді және салыстырмалы өнімділікке жету үшін кейінгі өңдеуді талап етуі мүмкін.
• Тауып отыру – Фрезерлеу операциясы әдетте 32 µin Ra немесе одан да жақсы көрсеткішке жетеді. Көптеген қосымша өндіріс процестері беттерді 200–500 µin Ra аралығында қалдырады, сондықтан қосылу беттері үшін біріншіден өңдеу әрқашан қажет болады.
• Дәлдік – Стандарттық CNC дәлдік шектері ±0,001" –ден ±0,005"-ге дейін қосымша өңдеусіз көптеген қосымша технологиялардың қол жеткізетін нәтижелерін асып түседі.
• Өндіріс экономикасы – Тәжірибелік үлгілерден тыс саны көп болған жағдайда әр бөлшектің өндірістік өңдеу құны көлемге қарай қатты төмендейді. Ал қосымша өндіріс құны санға қарамастан салыстырмалы түрде тұрақты қалады.

Тәжірибелік шындық қандай? Көптеген қосымша бөлшектердің маңызды сипаттамалары үшін өңдеу қажет болады — бұл таза «не-не» немесе «не-не» таңдауы емес, алайда гибридті жұмыс істеу процесін қалыптастырады. Геометриялық талаптар оны қажет еткен кезде қосымша өндірісті қарастырыңыз, бірақ дәл қосылу беттері үшін өңдеу қатысуын күтіңіз.

Құю немесе соғу қашан мағыналы?

Құю мен соғу — материалды кесіп алу емес, оны пішіндеу арқылы өндіретін өндірістік әдістер. Екеуі де өңдеу экономикалық тұрғыдан қиын болатын жағдайларда жоғары тиімділік көрсетеді.

ҚҰЙМА балқытылған материалды калыптарға құяды да, жуық аяқталған пішіндерге қатаяды. Инвестициялық құю құрылымдық ерекше дәлдікке ие болса, құмды құю өте үлкен бөлшектерді өндіруге мүмкіндік береді. Құю экономикалық тұрғыдан тиімді болады, егер:

• Күрделі ішкі қуыстар үшін өте көп материал кесілуі қажет болса
• Өндіріс көлемі құрал-жабдықтарға инвестицияларды оправданады (әдетте 500-ден астам бөлшек)
• Материалдар нашар өңделеді, бірақ жақсы құйылады (кейбір алюминий қорытпалары, сұр темір)
• Салмақты азайту оптималды геометрия арқылы маңызды болып табылады, ал соңғы дәлдікке қарағанда маңызы төмен

Алайда компромисс болып табылатыны: құймалар әдетте қосымша өңдеуді қажет етеді — бір-біріне жанасатын беттер, тісті элементтер және дәл ішкі диаметрлер үшін. Құйманың бастапқы дәлдігі ±0,010"-ден ±0,030"-ге дейін ауытқиды — бұл көптеген элементтер үшін қабылданады, бірақ жиығысулар мен маңызды өлшемдер үшін жеткіліксіз.

Соғу пісірілген металды қысым күші арқылы пішіндейді, нәтижесінде материалдың дәлірек құрылымы мен механикалық қасиеттері бар бөлшектер алынады. Әуе кемелерінің тіреуіштері, иілу осьтері және жоғары кернеулерге ұшырайтын басқа да компоненттер әдетте дәл осы процестің нәтижесінде алынатын штамптау бөлшектері ретінде басталады, себебі бұл процесте материалдың талшықтары кернеу бағытымен бағытталады. Штамптау бөлшектері мыналарды ұсынады:

• Бүтін блоктан өңдеуге қарағанда күштіліктің артуы
• Үлкен блоктардан кесумен салыстырғанда материалдың аз шығыны
• Циклды жүктемеге ұшырайтын бөлшектер үшін жақсырық қарсылық

Құймалар сияқты, ковкалы бұйымдар да жабдықтау үшін тазалау өңдеуді қажет етеді. Ковка бастапқы пішінді жақсарылған қасиеттермен қалыптастырады; ал өңдеу соңғы өлшемдер мен беттің сапасын қамтамасыз етеді.

Инъекциялық формалау салыстырмасы

Пластикалық бөлшектер үшін инъекциялық формалау жоғары көлемді өндірісте басымдыққа ие. Еріген полимер дәлдік формаларға ағып кіреді және секундтармен өлшенетін цикл уақытында күрделі пішіндерге қатаяды. 10 000-нан астам бөлшек көлемінде формалау бір бөлшекке келетін шығындар кез келген станок пен өңдеу операциясының шығындарынан әлдеқайда төмендейді.

Бірақ пластикалық бөлшектерді өңдеу орынды болады, егер:

• Тәжірибелік үлгілердің саны формаларға инвестициялауға (5 000–100 000 доллар және одан да көп) негіз болмаған кезде
• Дизайн қайталанып отырады және құрал-саймандар үшін геометрияның тұрақтануы әзірше қажет емес
• Материалдық талаптар жақсы өңделетін, бірақ нашар формаланатын инженерлік пластиктерді қажет етеді
• Дәлдік талаптары типтік формалау мүмкіндіктерінен асады (±0,005 дюйм және одан да қатаң)

Процесс таңдауы үшін шешім қабылдау негізі

Сіз бұл опциялар арасынан қалай жүйелі түрде таңдайсыз? Өндіріс шешімдерін әдетте анықтайтын факторлар бойынша төмендегі толық салыстыруға назар аударыңыз:

Фактор	CNC Машиналық өңдеу	3D Баспа (Металл)	ҚҰЙМА	Соғу	Молдыру арқылы өндіру
Материалдардың таңдауы	Өте жақсы — металдар, пластмассалар, композиттер	Шектеулі — белгілі бір қорытпалардың ұнтақтары	Жақсы — көпшілік литейлік қорытпалар	Орташа — тек соғылатын металдар	Пластмассалар және кейбір металдар (MIM)
Геометриялық күрделілік	Орташа — құралға қатынас шектеулерімен байланысты	Өте жақсы — ішкі элементтер мүмкін	Жақсы — ішкі қуыстарды жасау мүмкін	Шектеулі — салыстырмалы түрде қарапайым пішіндер	Өте жақсы — күрделі пластиктік геометриялар
Көлемнің тиімді нүктесі	1–10 000 бөлік	1–100 бөлшек	500–100 000+ бөлшек	1 000–100 000 немесе одан да көп бөлшек	10 000–1 000 000+ бөлшек
Бірлік құны (төмен көлем)	Орташа	Жогары	Өте жоғары (құрал-жабдықтың амортизациясы)	Өте жоғары (қалыптау құны)	Аса жоғары (формалар құны)
Бірлік бағасы (жоғары көлемде)	Жоғары (емгек сыйымдылығы жоғары)	Өте жоғары (масштабтық артықшылық жоқ)	Төмен	Төмен	Өте төмен
Жеткізу уақыты (бірінші бөлшек)	Күндер мен апталар	Күндер мен апталар	Аптадан айларға дейін (құрал-жабдық)	Апталардан айларға дейін (қалыптау жасау)	Апталардан айларға дейін (форманы жинау)
Дәлдік мүмкіндігі	±0,0005" қол жетімді	±0,005" — типтік (кейінгі токарьлау жиі қажет)	±0,010"-ден ±0,030"-ге дейін — құйылған күйінде	±0,015"-ден ±0,030"-ге дейін (құйылған күйінде)	±0,002"-ден ±0,005"-ге дейін (дәлдігі жоғары формаларда одан да жоғары болуы мүмкін)
Құрал-жабдық инвестициясы	Төмен (стандартты құрал-жабдық)	Жоқ (тек құю тақтасы)	Орташа–жоғары (2 мың–50 мың доллар және одан да көп)	Жоғары (10 мың–100 мың доллар және одан да көп)	Жоғары (5 мың–100 мың доллар және одан да көп)

Өндіруге ыңғайлы жобалау сұрақтары

Сіздің бөлшектің өзінің конструкциясы жиі қай процесстің қолданылуы мақсатқа лайықты екенін анықтайды. Өндіріске ыңғайлы конструкциялау (DFM) — бұл белгілі бір процесстің күшті жақтарын пайдалануға және оның шектеулерін болдырмауға бағытталған геометрияның қалыптасуын білдіреді.

Фрезерлеу үшін DFM принциптеріне мыналар кіреді:

• Кіші радиусты терең қуыстарды болдырмаңыз – Ұзын, жіңішке фрезалар иіледі және тербеліс береді; қуыс бұрыштарын қолжетімді фрезалардың радиусына сәйкес конструкциялаңыз
• Құрылғыландыруын кеміту – Бір бағыттан қол жеткізуге болатын сипаттамалар өңдеуді жеңілдетеді және дәлдікті арттырады
• Қажетті дәлдікті ғана көрсетіңіз – Әрбір өлшем бойынша тар допускалар құнын көтереді, бірақ құндылық қоспайды
• Стандартты өлшемдерді қарастырыңыз – Қолжетімді профильдік материалдар негізінде жобалау материалдың шығынын азайтады

Бұны құйма үшін DFM-мен салыстырыңыз — мұнда біркелкі қабырға қалыңдығы сығылу ақауларын болдырмауға, шығару бұрыштары (draft angles) форманың ашылуына, ал кең радиустар кернеу концентрациясын азайтуға мүмкіндік береді. Токарьлауға оптимизацияланған жоба құймашылыққа нашар сәйкес келуі мүмкін, және керісінше.

Бірлік бағасынан тыс құн факторлары

Өндіріс әдістерін салыстырған кезде, тек ұсынылған бірлік бағаларға емес, бағдарламаның жалпы құнына назар аударыңыз:

• Құрылыс қалдықтары – Қатты материалдан токарьлау кесінділер пайда етеді; жуық-жетілген пішінді процестер шағын қалдықтарды қамтамасыз етеді. Қымбат титан немесе инконель үшін материалдың пайдаланылуы экономикаға әсер етеді.
• Құрал-жабдық инвестициясы – Құю формалары, соғу қалыптары және инжекциялау формалары бастапқы капиталды талап етеді. Токарьлау құрал-саймандар шығындарын стандартты кірістірмелер мен соңғы фрезалар бойынша таратады.
• Қызметкерлерге талаптар – Машиналық өндіріс оператордың бақылауын, бағдарламалауды және процеске байланысты әртүрлі деңгейлерде сапаны бақылауды қажет етеді.
• Екінші операциялар – Жақын-жетілген процестер жиі аяқтау өңдеуді қажет етеді. Салыстыруларға осы шығындарды ескеріңіз.
• Қорларға әсері – Ұзақ мерзімді құрал-жабдықтарды дайындау процестері үлкен партияларды өндіруге итермелейді; ал өңдеу әдісі «уақытында» жеткізу мүмкіндігін береді.

Сіздің процессті таңдауыңыз

Барлық факторларды ескере отырып, төменде қолданыстағы шешім қабылдау үшін қолданылатын тәжірибелік негіз берілген:

1. Саннан бастаңыз – 1–100 бөлшек үшін өңдеу немесе қосымша өндіріс әдетте тиімдірек. 10 000-нан аса болса, кокілтіру, соғу немесе формалап құюды қарастырыңыз.
2. Геометрияны бағалаңыз – Күрделі ішкі элементтер қосымша өндіріс немесе кокілтіруді қолдайды. Дәл көрсеткіштерге ие қарапайым сыртқы пішіндер өңдеуді қолдайды.
3. Материалдық талаптарды бағалаңыз – Экзотикалық қорытпалар мүмкіндіктерді шектеуі мүмкін. Стандартты материалдар барлық өндірістік процестерді ашады.
4. Мерзімін ескеріңіз – Бөлшектерді күндер ішінде қажет етесіз бе? Онда фрезерлеу немесе қосымша өндіріс әдістерін қолданыңыз. Қалыптарды дайындауға айлар уақыт бар ма? Сонда шамамен дәл өндіріс әдістері тиімді болады.
5. Жалпы құнын есептеңіз – Салыстыруға қалыптарды, екіншілік операцияларды және сапа талаптарын қосыңыз.

Фрезерлеуді қашан таңдау керектігін және қашан альтернативалық әдістер тиімдірек болатынын түсіну сізді жобаның басынан бастап дұрыс өндірістік әдісті таңдауға мүмкіндік береді. Алайда, оптималды әдіс таңдалса да, жиі кездесетін ақаулар өндірісті тоқтатуы мүмкін. Осы проблемаларды алдын ала болдырмау қабілеті — келесі маңызды дағды.

Кеңінен таралған станоктау ақаулары және олардың алдын алу жолдары

Сіз дұрыс процесті таңдадыңыз, сәйкес шектеулерді көрсеттіңіз және сенімді серіктес таңдадыңыз. Бірақ мұның қиыншылығы мынада: толық жоспарланған жобалар да ақаулы бөлшектер беруі мүмкін. Өндірісті тоқтататын фрезерлеу ақауларын түсіну және оларды болдырмау әдістерін білу – сәтті жобалар мен қымбатқа түсетін қайта жасау жұмыстарын ажыратады. Сіз негізгі фрезерлеу ұғымдарына жаңадан танысып жатсаңыз немесе қиын өндірістік мәселені шешуге тырыссаңыз, бұл практикалық нұсқаулық сізге ең көп кездесетін проблемаларға жауап береді.

Беттің жабылуы мәселелері мен шешімдері

Егер фрезерленген бөлшектеріңіз грубалы, жолақты немесе біркелкі емес көрінсе, бұл әдетте беттің жағдайына байланысты ақауларға байланысты болады. Бұл ақаулар неғұрлым сыртқы түріне ғана емес, сонымен қатар функционалдық сипатына да әсер етеді – атап айтқанда, тығыздау беттері мен қосылатын беттер үшін.

Сөйлеу белгілері өңделген беттерде кәдімгі, толқын тәрізді үлгілер ретінде пайда болады. Олардың себебі не? Кесу кезіндегі тербеліс — бұл қаттылықтың жеткіліксіздігінен, дұрыс емес жылдамдықтардан немесе құрал мен өңделетін бұйым арасындағы резонанстан туындайды. Өңдеу құралдары бойынша сарапшылардың айтуынша, тербеліс (чаттер) — бұл өңдеушілердің кездестіретін ең көп тараған және ең қиындық туғызатын мәселелерінің бірі.

Болдырмау стратегияларына мыналар жатады:

• Қаттылықты арттыру үшін құралдың шығып тұрған бөлігін азайту
• Резонансты жиіліктерден аулақ болу үшін айналу жылдамдығын реттеу
• Беріліс жылдамдығын арттыру (қарама-қарсы болса да, кейде жылдам берілістер тербелісті азайтады)
• Ұзын қолданысқа арналған операциялар үшін тербелісті сіңіретін құрал ұстағыштарын қолдану

Құралдың іздері құралдың қозғалыс траекториясын көрсететін көрінетін сызықтар немесе үлгілер қалдырады. Металл өңдеуде кейбір белгілердің пайда болуынан қашу мүмкін емес, бірақ олардың артық көрінуі проблемаларды көрсетеді. Жиі кездесетін себептерге кесу жетегінің тозуы, дұрыс емес беріліс жылдамдығы немесе ұсақталған қиындықтардың жеткіліксіз шығарылуы жатады. Сүйірірек кірістірмелерге ауысу, кесу параметрлерін оптималдау және жеткілікті суыту сұйығының ағысын қамтамасыз ету осындай мәселелерді шешуге әдетте көмектеседі.

Сырғанықтық қауіп күйіктерді, жыртылуларды және бір-біріне жабысуын қамтиды — әсіресе өңдеуге қиын материалдарда кең тараған. Жылу шашылуға қарағанда тезірек жиналса, өңделетін беттің сапасы төмендейді. Жоғары көлемді, жоғары қысымды суытқышты қолдану немесе кейбір жағдайларда мүлдем суытқышсыз жұмыс істеу жылулық шарттарды тиімдірек бақылау арқылы нәтижелерді жақсартуға мүмкіндік береді.

Өлшемдік Дәлдік Мәселелері

Күрделі болып көрінеді ме? Өлшемдік проблемалар жиі қарапайым себептерге байланысты болады. Бөлшектер шектен тыс өлшемдерге ие болса, жүйелік ақауларды анықтау әдісі олардың себебін анықтайды.

Өлшемдік ауытқу бұл өндіріс циклы кезінде бөлшектер бірте-бірте нормадан шығуын білдіреді. Өңдеу бастапқыда дұрыс өтеді, бірақ елуінші немесе жүзінші бөлшекке дейін өлшемдер ығысады. Негізгі себептері:

• Өткір даму — Машиналар қызған сайын компоненттері кеңейеді. Сағаттар бойы жұмыс істейтін шпиндельдің өлшемі өлшеуге келетін деңгейде ұзарады, бұл құралдың өңделетін бетке қатысты орнын ығытады.
• Құрал тозуының — Кесу жетегі бірте-бірте түссізденеді, ол нәтижесінде тиімді өлшемдер өзгереді. 0,001" (дюйм) өңделген кесу пластинасы қорытынды диаметрді 0,002" (дюйм) өзгертеді.
• Суытқыш температурасының өзгеруі – Суытқыш кесу кезінде жылу сіңіреді. Ол қызыған кезде оның майлау қасиеттері мен жылулық ортасы да өзгереді.

Алдын алу үшін белсенді басқару қажет. Маңызды кесулерді орындағанға дейін станоктарды жылулық тепе-теңдік күйіне келтіріңіз. Құралдың тозуын бақылау жүйесін енгізіңіз — ол құралдарды кестеге сәйкес алмастыру немесе өңдеу процесінде өлшеу арқылы жүзеге асуы мүмкін. Суытқыш температурасын белгіленген шектер ішінде ұстаңыз.

Жеткіліксіз фиксациялау бұйымдардың кесу кезінде орын ауыстыруына әкеледі, нәтижесінде болжанбайтын өлшемдік қателер пайда болады. Қолданылатын өңдеу күштері нашар бекітілген детальдарды оңай ығытады. Белгілері: бұйымдар арасында өлшемдердің тұрақсыздығы және дұрыс туралауылмаған элементтер. Сапалы ұстап тұратын құрылғыларға инвестиция жасаңыз — сапалы фиксациялау құрылғылары қалдықтарды азайту арқылы өз құнын қайтарып береді.

Құралға байланысты ақаулар

Сіздің кесу құралдарыңыз бұйым сапасын тікелей анықтайды. Олар істен шыққан кезде бұйымдар да істен шығады. Құралға байланысты ақауларды уақытылы тану проблемалардың күрделенуінен бұрын араласуға мүмкіндік береді.

Қиыршықтар материал сыртқа ығысқанда, таза кесілу орнына пайда болатын пішін. Бұл көтерілген шеттерді жою үшін қосымша дефектілерді жою операциялары қажет, бұл қосымша шығындар мен өңдеу кезіндегі қосымша жұмыстарды талап етеді. Тістіктердің пайда болуы келесілерге байланысты артады:

• Түзетілмеген кескіш жетектері — материалды кесу орнына ығысуға мәжбүр етеді
• Кескіш жетекті асыра жүктейтін артық берілу жылдамдығы
• Құрал жұмыс бетінен шығар алдында дұрыс емес шығу стратегиялары
• Материалдың қасиеттері — пластик материалдар серпімсіз материалдарға қарағанда тістіктерді тезірек тудырады

Сүйір құралдар, оптималды кесу параметрлері және мақсатты құрал жолының дизайны тістіктердің пайда болуын азайтады. Тістіктердің пайда болуын болдырмау мүмкін болмаса, оларды қосымша суретке алып, процеске бастапқыдан енгізу керек, оларды кенеттен пайда болған проблема ретінде қабылдамау керек.

Қалыптасқан шет (BUE) жұмыс бетінің материалы құралдың кескіш жетегіне балқып қосылған кезде пайда болады. Бұл әсіресе алюминий мен штайнс болаттарды өңдеу кезінде кездеседі. Материал жиналған сайын оның нақты кесу геометриясы өзгереді, беттің сапасы төмендейді және соңында ыдырап кетеді — кейде карбидтің бір бөлігін де әкетеді. BUE-ді жоюдың негізгі шарасы — кесудің орнына жеткілікті суыту сұйығын беру , сонымен қатар қосымша сыйымдылық үшін суытқыш концентрациясын көтеру.

Құралдың ерте сынуы құралдар бюджетін шығындайды және өңделетін бұйымдарды зақымдау қаупін туғызады. Бірнеше тозу механизмдері әсер етеді:

• Жақтың тозуы – Құралдың артқы жағындағы қалыпты абразивті тозу; оның үшін жарамды жылдамдықтар мен тозуға төзімді маркаларды таңдау керек
• Кратерлі тозу – Жоғары температурада ұнтақтың қиықтарымен тікелей жанасу нәтижесінде қиық жағындағы химиялық эрозия; кесу жылдамдығын төмендету немесе қаттырақ пластиналарды таңдау керек
• Жылулық трещиндер – Кесу жиегіне перпендикуляр трещиналар, бұл жылдам температура өзгерістерінен пайда болады; көбінесе суытқыштың үзілісті берілуі немесе үзілісті кесу кезінде байқалады
• Жарылу – Соққылы жүктеме немесе артық күштерден пайда болған жиектің сынған жерлері; беріліс жылдамдығын төмендету керек және кесуге ұялы түрде кіруін қамтамасыз ету керек

Техникалық шешімдерді табу үшін жалпы сұрақтар

Ақаулар пайда болған кезде жүйелі диагностика кездейсоқ реттеулерге қарағанда тиімдірек. Бастау үшін мына сұрақтарға жауап беріңіз:

1. Проблема тұрақты ма әлде үзілісті ме? Тұрақты ақаулар жүйелі себептерді (дұрыс емес параметрлер, тозған құралдар) көрсетеді. Ал үзілісті ақаулар айнымалылықты (материалдың біртектілігінің жоғары болмауы, жылулық әсерлер, бекіту проблемалары) көрсетеді.
2. Мәселе қашан басталды? Құралды ауыстырғаннан, бағдарламаны өңдегеннен немесе материалдың партиясын ауыстырғаннан кейін пайда болған жаңа мәселелер зерттеуді тарылтады.
3. Ақаулық бөлшекке қай жерден пайда болады? Нақты орындардағы ақаулар жиі құралдың қозғалыс траекториясының бөліктеріне, бекіту құрылғыларының түйісу нүктелеріне немесе жылулық градиенттеріне байланысты болады.

Тиімді алдын-ала қорғау шараларына құралды дұрыс ұстау, кесу параметрлерін оптималдау және өңдеу ортасына назар аудару кіреді. Сапаның нашарлауына әсер етпес бұрын қиықтарды ауыстыру үшін құралдың жұмыс істеу мерзімін бақылаңыз. Әрбір материал мен операция үшін сәтті параметрлерді құжаттаңыз. Суытқыш концентрациясы мен күйін бақылаңыз. Бұл алдын-ала қабылданған шаралар ақаулы өнімдерді шығарып жібермес бұрын мәселелерді анықтайды.

Ақауларды түсіну және олардың алдын-алу жолдарын білу сізді потенциалды өндірістік серіктестерді тиімдірек бағалауға қабілетті етеді. Дегенмен, сапаның қандай болуы керектігін білу — теңдеудің тек бір бөлігі ғана; дәл сіздің жобаңызға сай өңдеу серіктесін таңдау үшін оның мүмкіндіктерін, сертификаттарын және сіздің қажеттіліктеріңізге сәйкес кеңейту қабілетін бағалау қажет.

Сіздің жобаңызға сай дәл өңдеу серіктесін таңдау

Сіз процестерді, шектеулерді және ақауларды болдырмау стратегияларын меңгердіңіз. Енді жобаның сәтті немесе сәтсіз болуын жиі анықтайтын шешім қабылдау кезегі келді: дұрыс өңдеу серіктесін таңдау. Сіз бірінші прототипіңізді іздейтін болсаңыз да немесе өндірістік көлемдерге көшетін болсаңыз да, станоктық қызметтерді бағалау үшін бағалардың ғана емес, нақты қабілеттердің де бағасын беру қажет. Дұрыс емес таңдау — мерзімдерді қате ұстау, сапа мәселелері және бастапқы бағалаулардан едәуір асып кететін шығындар деген сөз.

Станоктық цехты таңдауды хирург таңдағандай ойлаңыз — біліктілік маңызды, бірақ сіздің нақты ауруыңызбен жұмыс істеу тәжірибесі де сондай маңызды. Аэроғарыштық титан бұйымдарын өңдеуге өте жақсы сайланған цех автокөлік компоненттерін жоғары көлемде өңдеуге қиналуы мүмкін. Бір цех тез прототиптерді жасауда жетістікке жетсе, тұрақты өндірістік сериялар үшін қуаты жетпей қалуы мүмкін. Бағаланатын нәрселер мен қойылатын сұрақтарды түсіну сізге нақты қажеттіліктеріңізге шынымен сай серіктестерді табуға көмектеседі.

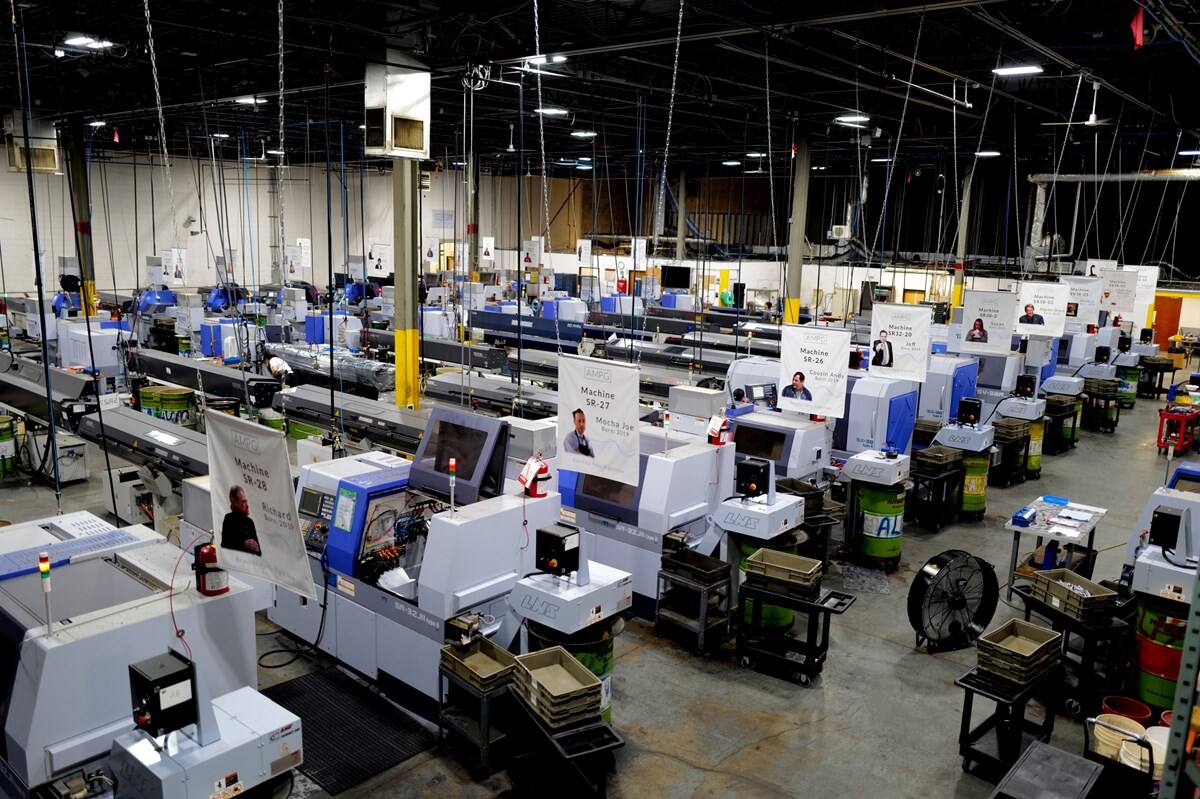

Станоктық цехтың мүмкіндіктерін бағалау

Сертификаттар мен сапа жүйелеріне тереңдей бастамас бұрын, негізгі қабілеттерді бағалаудан бастаңыз. Олардың цехындағы токарь станогы дегеніміз — қолмен басқарылатын двигательді токарь станогы ма, әлде көп осьті CNC иілу орталығы ма? Бұл жауап олардың дәлдік потенциалы мен өндірістік тиімділігі туралы көп нәрсе ашады.

Потенциалды тәрбиешілерді тексерген кезде осы негізгі аймақтарды зерттеңіз:

• Олар қандай допускаларды тұрақты түрде сақтай алады? Кез келген цех тарық допускаларды қолдана алады — құжаттамалық дәлелдерді сұраңыз. Соңғы уақытта осындай талаптарға сай орындалған жұмыстардың бақылау есептерін сұраңыз. Өз мүмкіндіктеріне сенімді цехтар бұл деректерді еш қиналмай бөліседі.
• Олар қандай материалдармен жиі жұмыс істейді? Сіздің нақты қорытпаларыңызбен жұмыс істеу тәжірибесі маңызды. 6061 алюминийде тамаша нәтижелер беретін кесу параметрлері Inconel-де толығымен сәтсіз болады. Олардың материалдар бойынша мамандығы туралы сұраңыз және ұқсас жұмыстардың мысалдарын сұраңыз.
• Олар қандай токарьлық жабдықтармен жұмыс істейді? Көп осьті CNC мүмкіндігі, жанында құрал орнатылған токарь станоктары және өңдеу жабдықтары барлық жеткізілетін нәтижелерді кеңейтеді. Бірақ тек қана жабдықтар жеткілікті емес — осы станоктардың техникалық сипаттамаларына сай жұмыс істеуін қолданыстағы жөндеу журналдары көрсетеді.
• Олардың жеткізу мерзімі қандай? Олар прототиптерді күндер ішінде, ал өндірістік бөлшектерді белгіленген уақытта жеткізе ала ма? Өндірістік қуаттың шектеулері мен қазіргі уақыттағы жинақталған тапсырыстар тікелей сіздің жоспарыңызға әсер етеді. Өз мүмкіндіктерінен асып кететін уақытта жеткізу обещание беретін цех сіздің тізбегіңіздің келесі деңгейінде проблемалар туғызады.
• Қандай сапа жүйелері енгізілген? Аттестациялардан басқа, процеске аралық бақылау, статистикалық бақылау және түзетуші іс-шаралар жүйесі туралы сұраңыз. Процесске сапаны құру соңында сапаны бақылауға қарағанда арзан тұрады.

Сатыс бойынша таныстыруларға ғана сүйенбеңіз. Мүмкін болса, өндірістік орынды қараңыз. Ретсіз жабдықталған өндіріс алаңы ретсіз процестерді көрсетеді — хаосты ортада тұрақты, жоғары дәлдіктегі бөлшектерді шығару шамамен мүмкін емес. Жүйелі тәсілдердің белгілерін іздеңіз: реттелген станок цехының құрал-саймандары, анық жұмыс нұсқаулары және өздері қандай бұйымдар жасап жатқанын және олардың маңызы қандай екенін түсінетін белсенді операторлар.

Маңызды сертификаттар

Салалық сертификаттар тағайындалған стандарттарға сай сапа жүйелерін ұстанатынын дәлелдейтін объективті куәліктер болып табылады. Алайда, барлық сертификаттар әрбір қолдану саласына бірдей қолданылмайды.

ISO 9001 құжаттамалау, процестерді бақылау және үнемі жақсарту сияқты негізгі сапа басқару принциптерін орнатады. Бұл — мақсат емес, бастау нүктесі. Көптеген кәсіби станок цехтары осы сертификатты кәсіби өндіріс жұмыстары үшін қажетті минималды талап ретінде иеленеді.

AS9100 iSO 9001 стандартына қосымша аэрокосмостық саланың нақты талаптарын қосады. Егер сіздің компоненттеріңіз ұшса, жеткізушілер бұл стандарттың талап ететін кеңейтілген ізденістік қабілеттілігін, тәуекелді басқаруды және құжаттаманы көрсетуі тиіс. Сертификаттау үшін дайындыққа 12–18 ай уақыт кетеді және үнемі бақылау аудиттері жүргізілуі тиіс.

IATF 16949 автомобиль өнеркәсібінің талаптарын қанағаттандырады, оның ішінде ақаулардың алдын алу, ауытқуларды азайту және шығындарды жоюға баса назар аударылады. Автомобильдік жеткізім тізбегі үшін бұл сертификат жеткізушілердің «дәл уақытында» жеткізу қысымын және үнемі жақсарту күтімдерін түсінетінін көрсетеді. Іске асыру үшін жоғарғы басқарудың қолдауы қажет , терең кемшіліктерді талдау және қызметкерлердің толыққанды дайындығы.

ISO 13485 медициналық құралдарды өндіруді реттейді, жалпы сертификаттаулар қамтымайтын биологиялық үйлесімділік, ізденістік қабілеттілік және реттеуші сәйкестік талаптарын қосады.

Сертификаттардан басқа, Статистикалық өндіріс бақылауы (SPC) енгізілуі туралы сұраңыз. SPC өндіріс циклы бойынша маңызды өлшемдерді бақылайды және ақаулар пайда болғанға дейін тенденцияларды анықтайды. SPC қолданатын кәсіпорындар ақауларды соңғы бақылау кезінде емес, алдын ала анықтайды — оларды түзету құны соңғы бақылау кезінде әлдеқайда жоғары болады.

Құрылымдар, мысалы, Shaoyi Metal Technology толық құрамды сапа серіктестіктерінің іс жүзінде қалай болатынын көрсетеді. Олардың IATF 16949 сертификаты мен қатал SPC енгізілуі оларға жоғары дәлдікті компоненттерді тұрақты түрде жеткізу мүмкіндігін береді — бұл бір жұмыс күнінде дайындалатын тез прототиптерді шығару немесе массалық өндіріске көшу деңгейінде болса да. Сертификаттау, процесті бақылау және икемді қуаттың осы үйлесімі сіз потенциалды серіктестерді бағалаған кезде іздеуіңіз керек стандартты құрайды.

Прототиптен өндірістік масштабқа дейін

Сіздің өндірістік қажеттіліктеріңіз өзгереді. Он прототип үшін идеалды серіктес, он мың өндірістік бөлшекке дейін көлемді кеңейткенде қиындықтарға ұшырауы мүмкін — немесе керісінше. Жұмыс орындарының масштабтау процесін қалай ұйымдастыратынын түсіну сізге кейінірек ауыр өтулерден сақтануға көмектеседі.

Прототипті және өндірістік токарьлау әртүрлі дағдыларды талап етеді. Прототипті жасау жұмысы жылдамдық пен икемділікті ұстанады — тез орнату, жылдам қайталану және конструкциялық өзгерістерге төзімділік. Ал өндіріс тұрақтылықты, тиімділікті және ұзақ мерзімді жұмыс істеу кезінде сапаны сақтау қабілетін талап етеді.

Масштабтау мүмкіндігін бағалаған кезде мына факторларды ескеріңіз:

• Жабдықтың өндірістік қуаты – Жұмыс орнында сіздің болжанатын көлеміңізбен қатар басқа клиенттердің тапсырыстарын орындауға жеткілікті машиналар бар ма? Сіздің бөлшектеріңізді тек қана өңдейтін өнеркәсіптік токарь станогы олардың икемділігін — сондай-ақ сіздің икемділігіңізді — шектейді.
• Процестің құжаттамасы – Олар прототипті жасау кезінде жұмыс істейтін әдістерді түсініп, оларды өндірістік деңгейде сенімді түрде қайталауға қабілетті ме? Құжаттамаға енбеген «дәстүрлі білім» негізгі қызметкерлердің қызметінен шығуы кезінде қауіп тудырады.
• Логистикалық кеңесберу — Олардың сенімді материал көздері және резервтік тәмін етушілері бар ма? Бір ғана көзге тәуелді цех сіздің жалғыз қате нүктесіңізге айналады.
• Сапаны масштабтау — Қалай іске асады: 100% прототиптарды тексеруден өндірісте статистикалық таңдамалы тексеруге өту? Бұл жауап сапа жүйелерінің көлемге қарай қалай жетілуін көрсетеді.

Прототиптен өндіріске өту жиі қабілеттердегі кемшіліктерді ашады. Өндіріс талаптарын ерте талқылау —тіпті бастапқы прототиппен әңгімелесу кезінде де—сіздің қажеттіліктеріңізбен өсуі мүмкін серіктестерді анықтауға көмектеседі. Шектеулері туралы ашық айтып отыратын зауыттар барлығын обещание беріп, проблемалар ғана әкелетін зауыттарға қарағанда көбірек сенім қазанады.

Сырғымалы масштабтау қажет ететін автокөлік қолданыстары үшін, тәжірибелі прототиптен өндіріске өтуі дәлелденген, сертификатталған өндіріс орындары ауысу қаупін азайтады. Күрделі шасси жинақтарын, қосымша металды бұрандаларды және дәл компоненттерді — бастапқы үлгілерден тұрақты өндіріске дейін — кез келген көлемде жеткізу мүмкіндігі сіздің өнімнің толық өмірлік циклын қолдайтын серіктестерді анықтайды, ал бұл тек жеке кезеңдерді ғана қамтиды.

Дұрыс серіктес таңдау — тек бағаларды салыстырудан көп нәрсе. Бұл олардың мүмкіндіктері, сертификаттары және қуаты сіздің қазіргі қажеттіліктеріңізбен болашақтағы өсуіңізге сәйкес келетінін бағалауды талап етеді. Дұрыс негіз қаланғаннан кейін сіз өңдеу технологиясын тиімді пайдалануға дайын боласыз — бұл тақырып автоматтандыру, ЖИ-ға негізделген бағдарламалау және гибридті өндіріс тәсілдерімен үнемі дамып отырады.

Өңдеу шешімдері бойынша сеніммен алға жылжу

Сіз негізгі анықтамалардан бастап, өңдеу процестерін таңдауға, дәлдік шектерін белгілеуге және серіктестерді бағалауға дейінгі жолды өттіңіз. Енді қызықты бөлім келді: өңдеу технологиясы қозғалыссыз тұрмайды. Өндіріс саласы өте жылдам дамып келеді, ал бұл дәлдікті, тиімділікті және байланысты жақсартатын инновацияларға байланысты. Саланың қай бағытта дамып келе жатқанын түсіну және өз біліміңізді іс-әрекетке асыру үшін нақты қадамдар жасау — бұл қазіргі қажеттіліктерді қанағаттандырумен қатар болашақтағы өсуіңізді қамтамасыз ететін шешімдер қабылдауға мүмкіндік береді.

Өңдеуді қайта қалыптастырып жатқан жаңа технологиялар

Ақылды өндіріс дәуірінде дәлдікпен өңдеу қандай болып келеді? Жауап — бұл бөлшектерді қалай жасауға әсер ететін технологияларда жатыр.

Автоматтандыру интеграциясы cNC бағдарламалауының негізгі деңгейінен әлдеқайда кеңірек. Қазіргі заманғы өңдеу технологиясы CNC машиналарымен бірлесіп жұмыс істейтін ынтымақтастық роботтарды қолданады, олар жүктеу, түсіру, шаң-тозаңды алып тастау және бақылау сияқты операцияларды орындайды. Бұл ынтымақтастық цикл уақытын қысқартады және қолмен өңдеуге байланысты қателерді азайтады — сонымен қатар білікті операторларды қайталанатын емес, күрделі мәселелерді шешуге бағыттайды.

Жасанды интеллектпен көмектесілетін бағдарламалау процесті оптимизациялауды түбегейлі өзгертуде. Жасанды интеллект алгоритмдері машина сенсорларынан алынған үлкен деректер жиынтығын талдайды және адам операторлары көре алмайтын үлгілерді анықтайды. Нәтижесінде? Қиып алу жылдамдығының жақсаруы, құралдың қызмет ету мерзімінің ұзаруы және нақты параметрлерді уақытылы реттеу арқылы беттің сапасының жақсаруы қол жетімді болды. Машина үйрену моделдері қазір қателердің пайда болуын алдын ала болжайды, бұл қымбат тұратын тоқтап қалуларды болдырмауға мүмкіндік беретін алдын ала техникалық қызмет көрсетуді қамтамасыз етеді.

Диджитал твин технологиясы физикалық машиналар мен процестердің виртуалды көшірмесін жасайды. Бұл цифрлық модельдер өндірушілерге операцияларды симуляциялауға, сценарийлерді сынауға және нақты жабдықтар мен материалдарға қауіп төндірмей-ақ өндірісті оптимизациялауға мүмкіндік береді. Мәселелер пайда болған кезде цифрлық егіз бұйымдар дәстүрлі ақауларды анықтау әдістеріне қарағанда түбірлік себептерді тезірек анықтауға көмектеседі.

Гибридті өндіріс қосымша (аддитивті) және алынатын (субтрактивті) процестерді бір машина ішінде біріктіреді. Мысалы, жуық шамамен қажетті пішіндегі бөлшекті басып шығарып, одан кейін барлығын бір рет орнатып, маңызды беттерді дәл тікелей өңдеу. Бұл тәсіл бұрынғыдан ешқашан мүмкін болмаған геометрияларды жасауға, материалдың шығынын азайтуға және операцияларды біріктіруге мүмкіндік береді.

Бұл механикалық өңдеу бойынша жаңалықтардың ортақ белгісі — байланыс. Өндіріс 4.0 интеграциясы машиналардың орталық жүйелермен байланысуын, бұлттық платформалар арқылы қашықтан бақылау мүмкіндігін және деректердің операциялар бойынша үзіліссіз ағуын білдіреді. Өндірушілер серіктестерді бағалайтын кезде бұл мүмкіндіктер басшылар мен қалып қойғандарды бір бірінен барынша ажыратады.

Сіздің өңдеу біліміңізді құру

Қазіргі заманғы ортада өңдеуді қалай үйренуге болады? Жол сіздің мақсаттарыңызға байланысты әртүрлі болады, бірақ тереңірек түсінуге ұмтылатын кез келген адам үшін бірнеше тәсіл бар.

Инженерлер мен сатып алу мамандары үшін бұл нұсқаулықта алған біліміңіз саналы шешім қабылдауға негіз болады. Енді сіз дәлдіктердің, өңдеу процестерін таңдаудың және сапа жүйелерінің тілінде сөйлей аласыз — бұл өндіріс серіктестеріңізбен өнімді пайдалануға бағытталған әңгімелерді қамтамасыз етеді.

Токарь мамандығына үйренушілер үшін қазіргі заманғы өңдеу әдеттегі қолөнерді техникалық бағдарламалау дағдыларымен ұштастырады. Жоғары оқу орындары мен техникалық мектептерде CNC бағдарламалау курстары ұсынылады, ал кәсіби стажировка бағдарламалары тәжірибелі наставниктердің жетекшілігімен іс-тәжірибе алуға мүмкіндік береді. Бұл мамандық үнемі дамып отырады — қазіргі токарьлар біртіндеп процесс инженерлері ретінде жұмыс істей бастайды: олар автоматтандырылған жүйелерді бақылайды және олардың жұмыс өнімділігін оптималдауға тырысады, ал қолмен бұрандалы тетіктерді бұрғылауға емес.

Сіздің рөліңіз қандай болса да, үнемі оқу маңызды. Өндіріс технологиясы тез дамып келеді, ал жаңа мүмкіндіктердің пайда болуымен бірге оларды қолдану үшін жаңа қабілеттер туралы ақпаратты жаңартып отыру керек.

Өндірістік қажеттіліктеріңіз бойынша іс-әрекетке көшу

Әрекетсіз білім тек теориялық қалады. Сіз жаңа өнім шығарып жатсаңыз, бар болған тұтыну тізбегін оптималдауға тырыссаңыз немесе бірінші рет өндірістік нұсқаларды зерттеп жатсаңыз — жүйелі қадамдар сізді оқудан нәтижеге жеткізеді.

1. Бөлшектің талаптары мен дәлдік шектерін анықтаңыз – Бастапқыда функцияға назар аударыңыз. Сіздің компонентіңіз нақты не істеуі керек? Функционалдық қажеттіліктерден бастап, өлшемдік сипаттамаларға, беттің жаңғырту талаптарына және материалдың қасиеттеріне дейін кері бағытта жұмыс істеңіз. Құнын көтеріп, бірақ құндылық қоспайтын дәлдік шектерін артық көрсетпеңіз.
2. Сәйкес фрезерлеу процестерін бағалаңыз – Геометрияңызға, материалдарыңызға және дәлдік талаптарыңызға сәйкес келетін өндірістік әдістерді таңдаңыз. Ескеріңіз: цилиндрлік беттерді өңдеуге айналдыру әдісі ең тиімді, күрделі 3D-геометрияларды фрезерлеу әдісімен өңдейді, ал электролиттік-дисперсионды өңдеу (EDM) әдісі қалыпты кесу әдістеріне қиындық туғызатын материалдарды өңдеуге арналған.
3. Көлем мен уақыт шегінің талаптарын ескеріңіз – Өндіріс көлеміңіз өндірістік әдістердің экономикалық тиімділігіне қатты әсер етеді. Тәжірибелік үлгілер үшін икемді механикалық өңдеу әдістері тиімді болса, жоғары көлемдерге құйма, соғу немесе формалау әдістерін қолдануға және соңғы механикалық өңдеуге негізделген шешімдер тиімді болуы мүмкін. Уақыт шегінің шектеулері де опцияларыңызды анықтайды — тез прототиптау үшін басқа қабілеттер қажет болса, тұрақты сериялық өндіріс үшін басқа қабілеттер қажет.
4. Жасау немесе сатып алу шешімін бағалаңыз – Ішкі механикалық өңдеу қабілетін дамыту стратегиялық мақсаттарыңызға сәйкес келе ме, әлде мамандандырылған сыртқы орындаушыларға тапсыру тиімдірек пе? Жабдыққа инвестициялау, операторларды даярлау, сапа жүйесін құру және ішкі ресурстардың қол жетімділігінен болатын мүмкіндік шығындарын сыртқы серіктестердің ұсынатын икемділігі мен мамандық деңгейімен салыстырыңыз.
5. Сапалы тәжірибелі тәрбиелік тәрбиешілермен серіктестік құру – Сыртқы орындаушыларға тапсырма берген кезде, сіздің нақты талаптарыңызға сәйкес келетін сертификаттары, жабдықтары және тәжірибесі бар серіктестерді таңдаңыз. Өндіріс көлеміне өтуге дейін өндірістік орындарға барып, сілтемелерді тексеріп, үлгі бөлшектерді сынақтан өткізіп, қабілеттерін растаңыз.

Оқу кезеңінен іс-әрекетке көшуға дайын оқырмандар үшін — әсіресе автокөлік жабдықтау тізбегіне байланысты талаптары бар адамдар үшін — заманауи өңдеу мүмкіндіктерін толық көрсететін сертификатталған серіктестермен жұмыс істеу сәтті жобалар мен қиындықтарға толы кешігулер арасындағы айырмашылықты қалыптастырады. Shaoyi Metal Technology компаниясының дәлдік CNC фрезерлеу қызметтері мұндай серіктестіктердің нәтижелерін мысал ретінде келтіруге болады: IATF 16949 сертификаты, қатаң статистикалық процесстерді бақылау және бір күндік жұмыс уақытында жылдам прототиптау мен массалық өндіріс көлемдеріне дейін қажетті масштабтау мүмкіндігі. Сізге күрделі шасси жинақтары, қосымша металдан жасалған бұйымдар немесе жоғары дәлдіктегі компоненттер қажет болса да, сіздің нақты талаптарыңызға сай жабдықталған сертификатталған серіктестер өндірістік қиындықтарды шешілген мәселелерге айналдырады.

Дәл компоненттерді сипаттау мен сатып алуға сенімді түрде көшудің жолы — бұл сызықтық емес, бірақ бағытталған процесс. Сіз алған біліммен сапа, құн және уақыт шеңберін теңестіретін шешімдер қабылдауға дайынсыз, сонымен қатар заманауи өндірісті қайта қалыптастыруға әсер ететін технологияларды пайдалануға болады. Келесі қадам — сіздің қолыңызда.

Токарьлау туралы жиі қойылатын сұрақтар

1. Токарьлау дегеніміз не?

Механикалық өңдеу — бұл құрғақ жұмыс бетінен кесу құралдарын пайдаланып, дәл өлшемдері бар, тесіктері аз болатын және беті жақсы өңделген бөлшектерді алу үшін материалды (әдетте металл) жүйелі түрде алып тастауға негізделген өндірістік процесстердің бірі. Қабаттап құру принципіне негізделген қосымша өндіріс (3D-басып шығару) немесе құю мен соғу сияқты пішіндеу процестерінен айырмашылығы мынада: механикалық өңдеуде бастапқыда қажеттіден көп материал алынады да, артық материалды бақыланатын кесу операциялары арқылы алып тасталады. Жиі қолданылатын механикалық өңдеу операцияларына токарьлау (токарь станогында), фрезерлеу, бұрғылау және әйнекке өңдеу кіреді; олар әртүрлі бөлшек конфигурациялары мен дәлдік талаптарына сай келеді.

2. Жұмыс істеу машинасы дегеніміз не?

Жұмыс істеу операциялары — бұл металдан немесе пластиктен бөлшектерді жасау үшін машиналарды басқаруға бағытталған өндірістік саладағы орындар. Қазіргі заманғы станокшылар негізінен екі ортада жұмыс істейді: CNC (компьютерлік сандық басқару) операцияларында олар автоматтандырылған жабдықтарды бағдарламалауға және бақылауға қатысады немесе қолмен жұмыс істеу операцияларында олар токарьлық, фрезерлік және басқа да жабдықтарды тікелей басқарады. Бұл қызмет әлдеқайда дамыды — қазіргі станокшылар жиі процесс инженерлері ретінде қызмет етеді, яғни дәстүрлі шеберлікті CAD/CAM бағдарламалау дағдыларымен ұштастырады. Негізгі міндеттерге сызбаларды оқу, қажетті кесу параметрлерін таңдау, сапа стандарттарын сақтау және өндірістік ақауларды жою кіреді.

3. Станокшылық қиын жұмыс па?

Механикалық өңдеу күрделі техникалық ұғымдарды қамтиды және үнемі оқу қажеттілігін туғызады, бірақ өз білімін жүйелі түрде дамытуға дайын адамдар үшін қолжетімді. Бұл сала механикалық іс-әрекетті, проблемаларды шешуді және дәл өлшеуді ұштастырады. Салада сәтті болу үшін материалдарды, кесу құралдарының әрекетін және станоктардың мүмкіндіктерін түсіну қажет. Қазіргі заманғы CNC технологиясы физикалық жұмыс көлемін біраз азайтты, бірақ бағдарламалау талаптарын қосып отыр. Көптеген мамандар ойлау қабілетін талап ететін және нақты нәтижелер беретін — яғни шикізаттан дәл бөлшектерді жасау — үдерісті терең қанағаттандыратын деп бағалайды. Жоғары оқу орындары, техникалық мектептер мен кәсіби даярлық бағдарламалары осы саладағы жұмысқа қол жеткізуге жүйелі жолдар ұсынады.

4. Мен 3D-баспа немесе құюдың орнына механикалық өңдеуді қашан таңдауым керек?

Сізге материалдың жоғары сапалы қасиеттері, тесіктердің аз шамасы (±0,001" немесе одан да дәлірек) немесе қосымша өндіру немесе кокілдеу процестерімен қол жеткізілетін беттің тегіс болуы қажет болған кезде механикалық өңдеуді таңдаңыз. Механикалық өңдеу 1–10 000 бұйым көлемі үшін қолайлы, өйткені кокілдеу немесе пішімдеу үшін құрал-саймандарға инвестициялар жасау тиімсіз. Сонымен қатар, оларды механикалық өңдеуге ыңғайлы, бірақ 3D-баспа немесе кокілдеу арқылы өңдеуге қиын материалдармен жұмыс істеген кезде де қолданылады. Алайда, күрделі ішкі геометриялар үшін 3D-баспаны, көлемі 500-ден асатын және күрделі пішіндері бар бұйымдар үшін кокілдеуді, ал 10 000-нан аса пластик бұйымдар үшін инжекциялық пішімдеуді қарастырыңыз. Көптеген жобаларда гибридті тәсілдер қолданылады — яғни, шамамен қажетті пішінде кокілдейді немесе басады, сосын маңызды элементтерді механикалық өңдейді.

5. Механикалық өңдеу серіктесін таңдаған кезде қандай сертификаттарға назар аудару керек?

Қажетті сертификаттар сіздің саланызға байланысты. ISO 9001 жалпы өндіріс үшін негізгі сапа басқаруын қамтамасыз етеді. Аэроғарыш саласында қолданылатын өнімдер үшін AS9100 сертификаты талап етіледі, ол кеңейтілген ізденістік қабілеттілік, тәуекелді басқару және құжаттамалау талаптарын қосады. Автомобильдік жабдықтаушылар тізбегінде әдетте IATF 16949 сертификаты міндетті болып табылады; бұл сертификат ақаулардың алдын алуға және статистикалық үрдіс басқаруына (SPC) назар аударады — мысалы, Shaoyi Metal Technology зауыты осы стандарттарды қатаң SPC іске асыруы мен бір жұмыс күні ішінде жеткізу мерзімдері арқылы көрсетеді. Медициналық құрылғылар компоненттері үшін биожағымдылық пен FDA сәйкестігін қамтамасыз ететін ISO 13485 сертификаты талап етіледі. Сертификаттардан басқа, тұтынушылар сапа мәселелерін алдын ала анықтау үшін Статистикалық үрдіс басқаруын (SPC) енгізген-енгізбейтінін бағалаңыз.
