CNC-токарьлау прототипы қызметтерінің нақты қандай нәтижелер беретіні

Инженерлер өндіріс құралдарына мыңдаған доллар жұмсауға дейін жаңа өнімнің дизайнының жұмыс істеуін қалай сынақтан өткізетінін естеріңізге түсірдіңіз бе? Бұл сұраққа жауап CNC-токарьлау прототипы қызметі — бұл сіздің цифрлық CAD-файлдарыңызды ұстауға, сынауға және растауға болатын физикалық, қызмет атқаратын бөлшектерге айналдыратын процес.

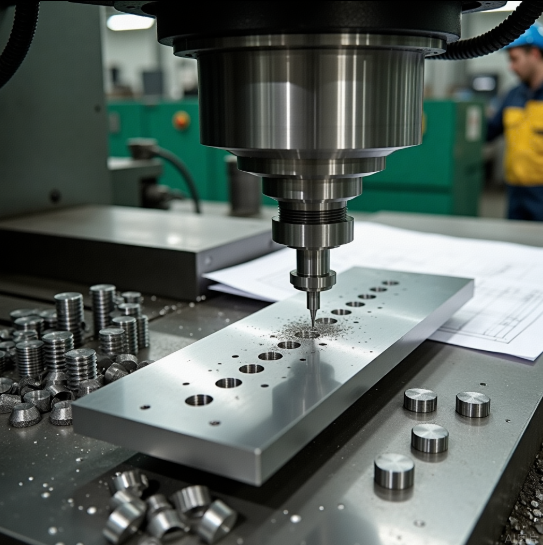

CNC-токарьлау прототипы қызметі компьютермен басқарылатын машиналарды пайдаланып, өндіріс сапасындағы материалдардан үлгі бөлшектерді жасайды. 3D-баспа немесе қолмен жасалған макеттерден айырмашылығы, бұл токарьланған бөлшектер сіздің соңғы өніміңіздің беріктігін, тұрақтылығын және жұмыс сипаттамаларын сақтайды. Бұл сізге тек көрінісін емес, шынымен әлемдегі жұмыс істеу қабілетін сынақтан өткізуге мүмкіндік береді.

Негізгі құндылық ұсынысы түсінікті: массалық өндіріске кірмей-ақ өзіңіздің соңғы өніміңізді дәл көрсететін физикалық бөлшектерді алу. Бұл тәсіл дизайнның дәлдігін растайды, шынайы әлемдегі жұмыс істеуін сынақтан өткізеді, жақсартуға болатын жерлерді ерте анықтайды, өндіріс қаупін азайтады және нәтижесінде уақыт пен ұзақ мерзімді шығындарды үнемдейді.

Цифрлық дизайndan нақты құбылысқа

Трансформация процесі сіздің CAD моделіңізден басталады — бұл сіздің бөлшектің әрбір өлшемін, геометриясын және функционалдық талаптарын анықтайтын цифрлық сызба. Сіз осы файлды CNC прототиптік қызметке жіберген кезде мамандандырылған бағдарламалық жасампаздық сіздің дизайныңызды өте жоғары дәлдікпен қиып алу құралдарын бағыттайтын машина оқи алатын нұсқауларға айналдырады.

Мұның ары қарай не болатыны: дәлдік CNC өңдеу жабдығы металл немесе пластиктен жасалған біртекті блоктан материалды алып тастайды, сіздің дәл дизайн-проектіңізді қабаттап қабат құралады. Нәтижесінде не болады? Сіздің цифрлық талаптарыңызға он мыңдық инч дәлдікпен сай келетін CNC прототипі.

Цифрлық дизайн мен физикалық шынайылық арасындағы осы көпір CNC прототиптеу процесін өнімді әзірлеу топтары үшін бағасыз құралға айналдырады. Сіз өз дизайн-проектіңізді шамамен көрсетпейсіз — сіз оны шын мәнінде өндіресіз.

Прототиптердің дәлдікпен өндірілуі неге қажет

Көріністік макеттер мен функционалды прототиптер арасында маңызды айырмашылық бар, оны бірінші рет өнім әзірлеушілер көбінесе қарапайым қате жібереді. Макет сізге өнімнің қандай көрінетінін көрсетеді, көрінеді ал прототип сізге оның қалай жұмыс істейтінін көрсетеді жұмыс және сезілдігі .

Көріністік макеттер — статикалық көрсетілімдер, яғни қызығушылықтары бар тараптарға арналған презентациялар мен эстетикалық қараулар үшін өте жарамды. Алайда, бөлшектердің бір-біріне дәл келетінін, механикалық керілулерге шыдайтынын немесе нақты жұмыс істеу жағдайларында қалай әрекет ететінін сынау қажет болсаңыз, сізге өндірістік материалдардан жасалған функционалды токарьлау бөлшектері қажет.

Сіздің прототипіңіздің сапасы сіздің дизайнды тексеру дәлдігіңізді тікелей анықтайды. Төмен сапалы материалдардан немесе жоғары дәлсіздіктегі (жоғары допустимдіктердегі) бөлшектерден сынау жасасаңыз, сіз қате деректерге сүйеніп шешім қабылдайсыз — нәтижесінде өндірісте сәтсіз аяқталатын дизайндарды растап, ал шынында сәтті болуы мүмкін концепцияларды жоққа шығарасыз.

Дәл осы себепті инженерлер мен өнім дизайнерлері прототиптерді дәлдікпен өндіруге жүгінеді. Менің маңымдағы токарьшы немесе онлайн қызмет арқылы CNC прототипін алған кезде, олар сіздің өндірістік бөлшегіңіз сияқты дәл осылай әрекет ететін сынақ үлгісін береді. Алюминий прототиптері алюминий өндірістік бөлшектері сияқты иіледі және жылу өткізеді. Сталь прототиптері сталь өндірістік бөлшектері сияқты жүктемелерді ұстайды.

CNC прототиптау өзіңіздің жобаңызға сәйкес келетінін зерттейтін кез келген адам үшін мынаны ескеріңіз: егер сіздің прототипіңіз механикалық өнімділікті, жылулық әрекетті немесе басқа компоненттермен құрама орналасуын көрсетуі керек болса, дәлдікпен CNC өңдеу міндетті талап — ол міндетті. Сіз сынақтан алған деректер тікелей өндіріске инвестициялау туралы «жасау/жасамау» шешіміңізді анықтайды.

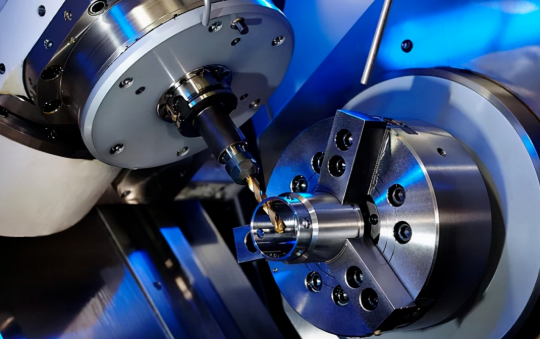

Дизайннан жеткізуге дейінгі толық прототиптау жолы

Сізде CAD файлы бар және оны физикалық прототипке айналдыруға дайынсыз. Келесі қадам не? Толық жұмыс істеу процесін түсіну сізге дұрыс дайындалуға, әрбір бақылау нүктесінде ақпараттық шешім қабылдауға және сынақ кестесіңізді кешіктіретін кешігулерден аулақ болуға көмектеседі.

Сіз машина өңдеу цехтарымен жергілікті деңгейде жұмыс істесеңіз немесе онлайн қызметпен серіктестік жасасаңыз, жол цифрлық файлдан дайын CNC өңделген бөлшектерге дейін болжанатын реттілікпен жүреді. Біз сізге нақты қандай нәрсе күтілетінін білу үшін әрбір кезеңді қарастырайық.

1. CAD файлын дайындау және жүктеу – Дизайн-файлдарыңызды дұрыс пішімдеңіз және оларды қызмет порталы арқылы жіберіңіз
2. Өндіруге лайықты дизайн (DFM) тексеруі – Инженерлер дизайныңызды талдайды және мүмкін болатын мәселелер бойынша кері байланыс береді
3. Материал мен жабылу таңдауы – Тәжірибелік үлгіңіздің мақсатына сай дұрыс материал мен беттік өңдеу тәсілдерін таңдаңыз
4. Технологиялық өңдеу орындалуы – Бөлшек сіздің тапсырысыңызға сәйкес CNC-жабдықтарында өндіріледі
5. Сапа тексерісі – Дайын бөлшектер геометриялық өлшемдері бойынша тексеріледі және сапасы бақыланады
6. Жеткізу – Сіздің орналасқан жеріңізге жинақталу және жеткізу

Әрбір бақылау нүктесі сізден нақты шешім қабылдауды талап етеді. Бұл шешім нүктелерін алдын ала түсіну процесті жеңілдетеді және сізге дәл онлайн технологиялық өңдеу бағасын тез алуға көмектеседі.

CAD файлдарыңызды жіберуге дайындау

Сіздің CAD-файлыңыз — бұл дайын бөлшектегі әрбір кесу, тесу және контурлау әрекетін бағыттайтын сызба. Бұл файлды бастапқы кезеңде дұрыс дайындау уақыт кестесіңіздің ішінде қайта қайта түзетулердің болмауын қамтамасыз етеді.

Көптеген CNC прототиптік қызметтер STEP (.stp) немесе IGES (.iges) пішіміндегі файлдарды қабылдайды. Бұл универсалды файл түрлері әртүрлі CAM бағдарламалық жасақтама жүйелері арасында дәл аударылады, сондықтан өңдеу нұсқаулары сіздің дизайн мақсаттарыңызға сәйкес келеді. SolidWorks немесе Fusion 360 сияқты нативті CAD пішімдері де жұмыс істейді, бірақ STEP пішіміне түрлендіру әдетте ең сенімді нәтиже береді.

Жүктеуден бұрын осы тез оптимизациялық тексеру тізімін өтіңіз:

• Өлшемдер мен өлшем бірліктерін тексеріңіз – Моделіңіз дұрыс өлшем бірлік жүйесін (дюйм немесе миллиметр) қолданатынына көз жеткізіңіз
• Бет қателерін тексеріңіз – Моделіңізде кез келген саңылаулар, қабаттасулар немесе біртекті емес геометрия болса, оларды түзетіңіз
• Негізгі дәлдік шектерін анықтаңыз – Қай өлшемдердің стандартты дәлдік шектеріне қарағанда қатаңырақ дәлдік талап ететінін белгілеңіз
• Тісті бекітпе сипаттамаларын қосыңыз – Тісті тесіктер үшін тісті бекітпелердің түрлерін, өлшемдерін және тереңдіктерін көрсетіңіз
• Беттің жабылу талаптарын ескеріңіз – Нақты беттің кедір-бұдырлығы немесе өңдеу талап ететін аймақтарды көрсетіңіз

Сіз онлайн түрде CNC бағасын сұраған кезде, толық және дәл файлдар бағаны тезірек және дәлірек анықтауға мүмкіндік береді. Ақпараттың жоғалуы сіздің баға сұрауыңызды кешіктіретін сұрақтарға әкеледі — сонымен қатар соңында сіздің бөлшектеріңіз де кешігеді.

Уақыт пен ақша үнемдейтін DFM қайта қарау

Мұнда тәжірибелі көздер қымбатқа түсетін қателерге айналмас бұрын проблемаларды анықтайды. Өндіріске ыңғайлылыққа құрылған дизайн қайта қарауы — прототип жобаларын тегіс жүргізуге мүмкіндік беретін немесе қиындық туғызатын нүкте болып табылады.

DFM қайта қарау кезінде өндіріс инженерлері CNC өңдеудің практикалық шындықтарына сәйкес сіздің дизайныңызды талдайды. Олар мынадай проблемаларға әкелуі мүмкін элементтерді іздейді: стандартты құралдар үшін өте сүйір ішкі бұрыштар, бұралуға ұшырамай өңделмейтін өте жұқа қабырғалар немесе арнайы бекіту құрылғыларын талап ететін геометриялар.

Өндіріс саласындағы мамандардың пікірінше Cortex Design dFM ең құнды болады, егер ол жобалау процесінің басында басталса. Өндіріске дейінгі прототип бөлшектеріңіздің жобасына жақсы негізгі өндіріске ыңғайлы жобалау принциптерін енгізу қымбатқа түсетін қателерді болдырмауға, қайта жобалауды азайтуға және ірі масштабты өндіріске саулады өту мүмкіндігін арттыруға көмектеседі.

DFM бойынша кеңістіктердің жиі кездесетін пікірлері:

• Ішкі бұрыштарға стандартты фрезалардың жетуі үшін қисықтық радиустарын қосу
• Кесу кезінде иілулерді болдырмау үшін қабырға қалыңдығын арттыру
• Стандартты бұрғылау ұзындықтарына сәйкес келу үшін тесіктердің тереңдігін реттеу
• Арнайы құралдарды қажет ететін шығыңқылықтарды өзгерту
• Дәл орындалуы тиімдірек болатын материалдардың альтернативті нұсқаларын ұсыну

Ақылды жобалаушылар DFM пікірлерін сын емес, ынтымақтастықтың бір түрі ретінде қабылдайды. Жергілікті станоктық цехтар мен онлайн қызметтер де сіздің жобаңыздың сәтті аяқталуын қалайды — олардың ұсыныстары мыңдаған қолданыстағы өңделген бөлшектер тәжірибесінен шығады.

Станоктан сіздің есігіңізге дейін

Бір рет өңдеу аяқталғаннан кейін сіздің бөлшектеріңіз тасымалдауға дайын болмайды. Кейінгі өңдеу және сапаны тексеру — бұл сіз тапсырыс берген өнімдің нақты сол түрде жеткізілуін қамтамасыз етеді.

Кейінгі өңдеу әдетте қиылатын құралдардың қалдырған сүйір шеттері мен қабыршақтарын алып тастауды қамтиды — бұл процесстің атауы «дебуринг». Сіздің талаптарыңызға байланысты қосымша өңдеу тәсілдеріне біркелкі матты беттер алу үшін шаралық ұшқындау, алюминий бөлшектер үшін анодтау немесе коррозияға төзімділікті арттыру үшін әртүрлі металл көмегімен капталу кіреді.

Сапаны тексеру — сіздің жеке тапсырыс бойынша өңделген бөлшектердің техникалық сипаттамаларға сай келуін растайды. Техниктер сызбаңызда көрсетілген негізгі өлшемдерді штангенциркуль, микрометр және координаталық өлшеуіш машиналар (CMM) сияқты құралдарды пайдаланып тексереді. Дәл өңдеу бөлшектері үшін бұл кезең бөлшек зауыттан шығарылғаннан бұрын қатаң допускалардың сақталғанын растайды.

Жеткізу шарттары сіздің уақыттық кестеңіз бен бөлшектердің талаптарыңызға байланысты. Көптеген прототиптік жобалар үшін стандартты жер арқылы жеткізу жұмыс істейді, ал сынақ кестесі қатаң болған кезде жылдам жеткізу опциялары қолжетімді. Сезімтал немесе дәлдік бөлшектерін көлікте зақымданудан сақтау үшін арнайы орау қажет болуы мүмкін.

Файлды жүктеуден бастап бөлшектердің сіздің қолыңызға түсуіне дейінгі барлық процесс — күрделілігі мен материалдың қолжетімділігіне байланысты әдетте екіден жеті күнге дейін созылады. Әрбір кезеңде не болып жатқанын түсіну сізге нақты уақыттық кестелер құруға және өндіріс серіктесіңізбен — ол жергілікті цех немесе тез прототиптік жеткізумен айналысатын онлайн қызмет болсын — тиімді қарым-қатынас жасауға көмектеседі.

Сіздің дизайндыңызды растайтын материалдарды таңдау

Сіз өзіңіздің CAD файлыңызды дайындадыңыз және прототиптік процеске түсінік бердіңіз. Енді сіздің сынақ нәтижелері мағыналы болуын тікелей әсер ететін шешім қабылдау кезегі келді: қандай материалды қолдану керек?

CNC прототиптары үшін материалды таңдау «дұрыс көрінетін» нәрсені таңдаудан әлдеқайда көп. Таңдалған материал сіздің прототипыңыздың соңғы өнімнің қасиеттерін қаншалықты дәл көрсететінін анықтайды. Қате материалмен сынақ жүргізсеңіз, дизайн шешімдеріңізді қате бағыттайтын деректер жинайсыз. Дұрыс материалмен сынақ жүргізсеңіз, өндірістегі бөлшектеріңіздің қалай әрекет ететінін дәл растайсыз.

Өндіріс саласындағы мамандардың пікірінше Timay CNC «CNC прототиптары үшін қажетті қасиеттерді — мысалы, беріктікті, ұзақ мерзімділікті және дәлдікті — қамтамасыз ету үшін сәйкес материалды таңдау маңызды. Дәл осы материалмен немесе оған жақын алмастырғышпен сынақ жүргізу дәл нәтижелерге әкеледі.»

Металдар мен инженерлік пластиктер арасындағы таңдау нұсқаларын қарастырайық, сосын дұрыс шешім қабылдау үшін қадамдардың жүйесін құрайық.

Өндіріс мақсатына сай металдар

Соңғы өнім металл болатын жағдайда, осы материал тобымен прототиптау сізге ең сенімді сынақ деректерін береді. Бірақ қай металл сіздің нақты қолданысыңызға сәйкес келеді?

Алюминиевық сплавтар олардың жеңілдігі, жоғары өңделу қабілеті және коррозияға төзімділігі салдарынан CNC бойынша прототиптық жұмыстардың көпшілігін алады. Олар аэроғарыш компоненттері, автомобиль бөлшектері және тұтыну электроникасының корпусы үшін идеалды болып табылады. Алюминий 6061 — бұл негізгі қорытпа, ол жақсы өңделу қабілетін, қолайлы құнымен қатар жақсы беріктік-салмақ қатынасын ұсынады. Анодталуға қажетті прототиптар немесе алюминийден өндіріске шығарылатын прототиптар үшін бұл көбінесе ең тиімді бастапқы нүкте болып табылады.

Нержавеющая болат сізге алюминий ұсына алмайтын жоғары беріктік, тозуға төзімділік немесе коррозияға қарсы қорғаныс қажет болған кезде қолданылады. Медициналық құрылғылардың прототиптары, тамақ өңдеу жабдықтары және ашық ауада пайдаланылатын құрылғылар көбінесе қатаң жағдайларда өнімнің сапасын тексеру үшін шойын болатын прототиптарды сынауға қажет болады. Өңдеу уақытының ұзақтығы мен құнының жоғарылауын күтіңіз, бірақ қолданылуыңызға қойылатын талаптар сіздің инвестицияңызды оправданады, өйткені сіз жинаған тұрақтылық деректері оған құндылық қосады.

Жез оңай өңделуі мен эстетикалық тартымдылығын ұсынады. Ол жиі декоративті бөлшектер, электрлік қосқыштар және су құбырының арматуралары үшін таңдалады. Егер сіздің прототипіңіз функционалдық сынақтан өтуі мен жақсы жасалған көрінісін қамтамасыз етуі керек болса, латунь осы екі талапты да артық өңдеу шығындарынсыз қанағаттандырады.

Қалайылы бронза CNC мыс-қорғасын қорытпасын өңдеу — өте жоғары тозуға төзімділік пен төмен үйкеліс қасиеттері қажет болатын мамандандырылған қолданыстар үшін қолданылады. Подшипниктер, втулкалар және теңіз техникасының бөлшектері жиі сырғанау немесе айналу қосылуындағы жағдайларда қолданылатын қасиеттерін растау үшін мыс-қорғасын қорытпасынан прототиптейді. Мыс-қорғасын қорытпасын өңдеу үшін дұрыс құралдар мен жылдамдықтарды таңдау қажет болса да, оның материалдық қасиеттері ауыстырғыштармен қайта жасау қиын.

Тез жеткізу мерзімдерін қамтамасыз етуге бағытталған кәсіпорындар үшін алюминий мен латунь — негізгі қолданылатын материалдар. JLCCNC-тің салалық мамандары атап өткендей: «Шағын сериялы өндіріс немесе прототиптеу үшін алюминий мен латунь сияқты материалдар станокта өңдеу уақытын қысқартуы мен орнатуды жеңілдетуі арқасында тәуекел мен шығындарды азайтады.»

Функционалдық сынақтар үшін инженерлік пластмассалар

Сіздің өндірістік бөлшектеріңіз пластмассадан жасалған болса — немесе сізге механикалық сынақтар үшін жеңіл, қолайлы құнымен ерекшеленетін прототиптер керек болса, — инженерлік пластмассалар тартымды артықшылықтар ұсынады.

Делрин (POM/Ацеталь) — төмен үйкеліс коэффициентіне ие бөлшектер үшін негізгі таңдау. Бұл дельрин материал қозғалыс үдерісінің жылдамдығы мен өлшемдік тұрақтылығы маңызды болатын тісті берілістерде, подшипниктерде және сырғылатын механизмдерде өте жақсы көрсеткіш көрсетеді. Дельрин пластмассасы өте жақсы өңделеді, қатаң допускаларды сақтайды және функционалдық механикалық сынақтар үшін қажетті қаттылықты қамтамасыз етеді. Егер сіздің прототипіңіз басқа беттермен контактта болатын қозғалыстағы бөлшектерден тұрса, дельрин материалдың таңдау тізіміңізге міндетті түрде енгізілуі керек.

Ацеталь пластмассасы — негізінде POM деп аталатын басқа атау — осы қасиеттердің барлығын қайталайды. Сіздің тәжірибелік құрылғыңыздың тағайындаушысы оны дельрин, ацеталь немесе POM деп атаса да, сіз өңдеуге өте қолайлы және тозуға төзімді қолданыста өте жоғары сапалы көрсеткіш көрсететін материал аласыз.

Өңдеуге арналған нейлон жоғары беріктік, төзімділік және жылулық тұрақтылыққа ие. Ол әдетте конструкциялық бөлшектер, тісті берілістер және қайталанатын кернеу циклдарына шыдауы керек бөлшектер үшін қолданылады. Алайда, нейлон ылғалды сіңіреді, бұл уақыт өте келе өлшемдік өзгерістерге әкелуі мүмкін. Ылғалға ұшырайтын қолданыстар үшін бұл қасиет маңызды — оны ескеріп жоспарлаңыз немесе ылғалға төзімді альтернативаларды қарастырыңыз.

Поликарбонат (PC) сыныққа төзімділік пен жылуға төзімділікті жоғары оптикалық анықтықпен үйлестіреді. Поликарбонат (PC) прототиптері қорғаныс қаптамалары, дисплей терезелері және соққыға төзіп, сынбай қалуы керек компоненттер үшін жақсы жұмыс істейді. Автомобиль және медициналық құрылғылар саласында поликарбонаттың төзімділігі функционалдық сынақтар үшін өте қажет.

Hubs компаниясының станоктау мамандарының айтуынша: «Пластиктерді CNC станогында өңдеу металдарға қарағанда көптеген артықшылықтарға ие. Ол жобаның жеңіл салмақ, төмен құн, тез өңдеу уақыты және аз құралдың тозуы талап етілетін жағдайларда қолданылатын негізгі таңдау болып табылады».

Прототип мақсатына материалды сәйкестендіру

Бұл опциялардың арасынан таңдау жасау үшін сіз қандай сынақтарды жүргізетініңізді түсіну қажет. Өзіңізге үш сұрақ қойыңыз:

• Бөлшек қандай механикалық жүктемелерге ұшырайды? Жоғары кернеулерге ұшырайтын қолданбалар үшін беріктік сипаттамалары сәйкес келетін материалдар қажет.
• Ол қандай жылулық ортада жұмыс істейді? Жылуға сезімтал қолданбалар үшін жұмыс температураларында тұрақтылығын сақтайтын материалдар қажет.
• Сіздің бюджет шектеулеріңіз қандай? ABS немесе алюминий сияқты қол жетімді опциялар жоғары бағалы материалдардың құнынсыз да талаптарды қанағаттандырады.

Келесі салыстырмалы кестеде шешім қабылдауға көмектесу үшін жиі қолданылатын прототип материалдары қорытындыланған:

Материалдың түрі	Негізгі қасиеттер	Типілік қолданулар	Салыстырмалы құны
Алюминий 6061	Жеңіл салмақты, өте жақсы өңделетін, коррозияға төзімді	Әуе-ғарыш бөлшектері, автомобиль компоненттері, корпус элементтері	Төменгі-Орташа
Нержавеющая болат	Жоғары беріктік, тозуға және коррозияға төзімділік	Медициналық құрылғылар, тамақ өндірісіне арналған жабдықтар, ашық аспан астындағы фурнитура	Орташа-жоғары
Жез	Оңай өңделетін, эстетикалық жақтан тартымды беті, коррозияға төзімді	Электрлік қосқыштар, декоративті бөлшектер, қосылу бөлшектері	Орташа
Бронза	Созылуға төзімділік, төмен үйкеліс, теңіз деңгейіндегі тұрақтылық	Рулондық тетіктер, втулкалар, теңіз компоненттері	Орташа-жоғары
Делрин (POM/Ацеталь)	Төмен үйкеліс, өлшемдік тұрақтылық, қаттылық	Тісті берілістер, подшипниктер, сырғып қозғалатын механизмдер	Төменгі-Орташа
Нейлон	Жоғары беріктік, тоқтылық, жылулық тұрақтылық	Құрылымдық бөлшектер, тісті берілістер, втулкалар	Төмен
Поликарбонат (PC)	Сыныққа төзімді, ыстыққа төзімді, оптикалық ашықтық	Қорғаныс қаптамалары, дисплей терезелері, автокөлік бөлшектері	Төменгі-Орташа

Прототипіңіз өндірістік материалға дәл сәйкес келуі керек болса, таңдау түсінікті — сол материалды қолданыңыз. Ал егер сіз формасы мен орналасуын, ал материалға тән қасиеттерді емес, сынақтан өткізсеңіз, құны төмен альтернативті материалдар да тиімді нәтижелер береді.

Негізгі қорытынды қандай? Сіздің материалды таңдауыңыз сіздің сынақ мақсаттарыңызға сәйкес келуі керек. Жинақтау дәлдігін растау үшін арналған прототип өндірісте болатын аустенитті болат болса да, арзан алюминийден жасалуы мүмкін. Ал коррозияға төзімділікті немесе жылулық сипаттамаларды растау үшін арналған прототип құнды мәліметтер алу үшін нақты өндірістік материалдан жасалуы керек.

Материалды таңдау анықталғаннан кейін келесі маңызды шешім — бөлшектің геометриясы қандай токарьлау процесін талап ететінін және осы таңдау құны мен мүмкіндіктерге қалай әсер ететінін түсіну.

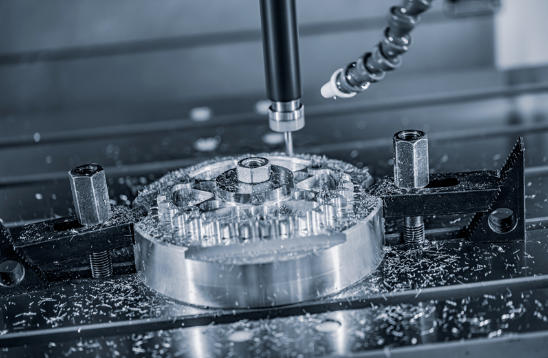

Токарьлау процестерін бөлшектің күрделілігіне сәйкестендіру

Сіз өзіңізге керек материалды таңдадыңыз. Енді құн мен мүмкіндікке тікелей әсер ететін сұрақ туындайды: сіздің прототипіңізге қандай токарьлау процесі қажет?

Шындығында—көптеген бірінші рет прототип жасайтындар қарапайым процестер де сол нәтижені төмен құнға беретін болса да, күрделі 5 осьті CNC өңдеу қызметтерін сұрайды. Басқалары өз бөлшектерінің күрделілігін аз бағалайды және неғұрлым қымбат бағалар немесе өндірістік қиындықтарға тап болады. Сіздің геометрияңыз бен өңдеу әдісі арасындағы дұрыс сәйкестікті түсіну сізге екі қателіктен де аулақ болуға көмектеседі.

Негізгі үш CNC процесінің категориясын және олардың қайсысы прототип жұмыстары үшін тиімді екенін қарастырайық.

3 осьті фрезерлеу жұмысты аяқтайды

Көптеген прототип бөлшектері үшін 3 осьті CNC фрезерлеу барлығын қамтамасыз етеді. Кескіш құрал қозғалмайтын бөлшекке қатысты үш сызықты бағытта — жан-жаққа, алға-артқа және жоғары-төмен қозғалады. Бұл қарапайым қозғалыс CNC арқылы фрезерленетін бөлшектердің көпшілігін қосымша күрделілік пен шығынсыз өңдейді.

Ойланыңыз: егер сіздің бөлшегіңізде барлық сипаттамалары бір бағыттан (немесе қарапайым қайта орналастыру арқылы) қолжетімді болса, 3 осьті фрезерлеу ең тиімді баға деңгейінде өте жоғары дәлдік береді.

3 осьті фрезерлеуге лайықты бөлшек сипаттамалары:

• Бір бағыттан кесілетін жазық беттер мен 2D контурлар
• Жоғарғы бетке перпендикуляр орналасқан тереңдетілген орындар, ойыстар және тесіктер
• Көптеген орнатулар (бұйымды қайта орналастыру) қабылданатын бөлшектер
• Сипаттамалары бір жазықтықта немесе параллель жазықтықтарда орналасқан компоненттер
• Қораптар, панельдер, ілгіштер және орнату пластинкалары

Шектеулері қандай? Егер сіздің дизайндаңызда жоғарыдан қол жетпейтін бұрышты сипаттамалар немесе ішкі шығыңқылықтар болса, сізге не көптеген орнатулар қажет болады (бұл уақытты арттырады және дәл орналастыру қателерін туғызуы мүмкін), не одан да күрделі өңдеу процесі қажет болады. Алайда, парақ тәрізді бөлшектер, корпустар және жоғарғы жағынан қол жетімді геометриялық формалары бар компоненттер үшін 3 осьті CNC кесу – ең тиімді шығындарға ие таңдау болып табылады.

Айналмалы компоненттер үшін CNC токарьлау

Сіздің прототипіңіз цилиндрлі, конусты немесе айналу симметриясы бар болса, CNC токарлау өңдеу процесі ретінде негізгі таңдауыңыз болады. Құралдың айналған фрезерлеуден айырмашылығы — токарлауда өңделетін бөлшек өзі айналады, ал қозғалмайтын кескіш құрал материалды пішіндеп отырады.

Бұл негізгі айырмашылық токарлауды валдар, шыбықтар, втулкалар және тісті бөлшектерді өңдеуге ерекше тиімді етеді. 3ERP-тің өңдеу мамандарының айтуынша: «CNC токарлау — стерженьдер, дискілер, валдар немесе втулкалар сияқты айналу симметриясы бар бөлшектерді шығарған кезде ерекше тиімді. Ол өте жақсы концентрикалықтық, дөңгелектік және өлшемдік дәлдік қамтамасыз етеді».

CNC токарлауға лайықты бөлшектердің сипаттамалары:

• Ортаңғы оське қатысты симметриялы дөңгелек немесе цилиндрлі пішіндер
• Сыртқы диаметрлер, ішкі тесіктер немесе екеуі де қажет болатын бөлшектер
• Тісті элементтер (сыртқы немесе ішкі тістер)
• Айналу осі бойынша орналасқан ойыстар, фаскалар және конусты беттер
• Сырғымалы материалдан (стерженьдер, трубалар) басталатын бөлшектер

Қазіргі заманғы CNC токарьлық қызмет көрсетушілері жиі өз машиналарын тірі құралдармен — беттік жазықтықтар, тесіктер немесе шпондық орындар сияқты фрезерленген элементтерді детальды басқа машинаға ауыстырмай-ақ қосуға мүмкіндік беретін айналатын кескіштермен жабдықтайды. Бұл қабілет CNC арқылы токарьланған бөлшектерді дәстүрлі токарьлық жұмыстардан көбірек универсалды етеді және жиі екіншілік операцияларды толығымен жоюға мүмкіндік береді.

Сәйкес геометриялық пішіндер үшін токарьлау процесінің құны төмен болады. Себебі бұл процесс айналмалы пішіндерге ыңғайластырылған, сондықтан цикл уақыты қысқарады және бір бөлшекке келетін баға да төмендейді.

Күрделі геометриялар үшін көп осьті өңдеу

Егер сіздің прототипіңізде күрделі бұрыштар, органикалық контурлар немесе 3 осьтік қозғалыспен жетуге болмайтын элементтер болса, көпосьті өңдеу қолданысқа енеді. Төртінші немесе бесінші осьті қосу өңделетін бөлшектің немесе кескіштің өңдеу кезінде айналуына мүмкіндік береді, нәтижесінде бір реттік орнату кезінде әдетте қол жетпейтін аймақтарға жетуге болады.

Өңдеу саласының сарапшыларының пікірінше, DATRON , "Аркалар мен қисықтар сияқты күрделі геометриялық пішіндерді 4-және 5-осьті өңдеу арқылы тиімдірек алуға болады. Сондай-ақ, бұрышты элементтерді оңайырақ кесуге болады."

4 осьті немесе 5 осьті өңдеуді қажет ететін бөлшектердің сипаттамалары:

• Бір-біріне параллель емес бірнеше жақта орналасқан, бірақ өте дәл орналасу допусын сақтауы қажетті элементтер
• Тереңдетілген ойықтар, күрделі бұрыштар немесе суреттік (скульптуралық) беттер
• Турбина сығындылары немесе импульстер сияқты әуе-ғарыш компоненттері
• Органикалық контурлы пішіндері бар медициналық имплантаттар
• Дәлдікті жақсарту үшін бірнеше рет орналастыруды болдырмауға болатын бөлшектер

Шығындар шындығы мынадай: 5 осьті CNC өңдеу қызметтері қосымша бағаға ие. Машина сағатына есептелетін құны жоғары, бағдарламалау күрделірек, ал орналастыру үшін көбірек мамандық талап етіледі. Алайда, көпосьті мүмкіндіктерді шынымен қажет ететін бөлшектер үшін альтернатива — яғни әрбір қадамда туралау қателері көбейіп отыратын бірнеше рет қайта орналастыру операциялары — нәтижесінде жиі қорытынды шығындарды көтереді және төменгі сапалы нәтиже береді.

Ақылды тәсіл? Геометрияңызға шынымен күрделі қабілеттілік қажет пе, соны бағалаудан бастаңыз. Кейбір бұрыштары өте үлкен немесе күрделі контурлары бар бөлшектерді DFM-тің қайта қарастыру кезінде қызметін жоғалтпай-ақ 3 осьті фрезерлеуге ыңғайлы етіп жеңілдетуге болады. Ал егер күрделілік сіздің дизайндағы негізгі талап болса, көп осьті фрезерлеу қарапайым процестердің қол жеткізе алмайтын дәлдікті қамтамасыз етеді.

Прототипіңіз қандай процеске қажет екенін түсіну — сіздің қосымша құрылымдық шешімдеріңізді (қажеті жоқ қабілеттер үшін ақша төлеу) және тым төменгі сипаттамаларды (жобаның ортасында геометрияңызға одан да көп қабілеттілік қажет екенін анықтау) болдырмауға көмектеседі. Процесс таңдауы анықталғаннан кейін келесі қарастырылатын мәселе — дәлдік шектерін белгілеу, яғни прототипіңіздің қандай дәлдікке ие болуы керек екенін және осы дәлдіктің нақты құны қанша екенін анықтайды.

Дәлдік пен бюджетті теңестіретін дәлдік шектерін таңдау

Сіз өзіңізге керек материал мен өңдеу процесін таңдадыңыз. Енді бірінші рет прототип жасайтын адамдардың көпшілігін қате қолданатын, басқа кез келген факторға қарағанда көбірек қателесетін спецификациялық шешім келді: сіздің дәлдік шектеріңіз қаншалықты қатаң болуы керек?

Өндіріс инженерлері тұрақты бақылаған нәтиже мынадай: көптеген прототип сызбалары әрбір өлшем бойынша бірдей қатаң дәлдік шектерімен келеді. Болжам қандай? Қатаңырақ — бұл жақсы деген сөз. Шындық қандай? Дәлдік шектерін артық қатаң ету функционалдық сапаны жақсартпайды, бірақ өндіріс шығындарын әлдеқайда көтереді — кейде сізге нақты қажет емес дәлдікті қамтамасыз ету үшін прототип бойынша бюджетіңізді екі немесе үш есе арттыруға тура келеді.

Қашан қатаң дәлдік шектері маңызды болатынын және қашан стандартты дәлдік шектері жеткілікті болатынын түсіну сізге дәлдік бойынша бюджетіңізді нақты пайдалы орындарға жұмсауға мүмкіндік береді. CNC станокта өңделетін бөлшектеріңізді қызмет етуге жарамды және қол жетімді ететін практикалық нұсқауларды қарастырайық.

Көптеген прототиптер үшін жарамды стандартты дәлдік шектері

Ең дәл токарьлық өңдеу қызметтері көптеген прототиптік талаптарды арнайы көрсетулерсіз қанағаттандыратын стандартты шектеулерді ұсынады. Protolabs-тың шектеулер бойынша нұсқаулығына сәйкес, типтік CNC өңдеуі стандартты элементтер бойынша ±0,005 дюйм (±0,127 мм) дәлдікке жетеді — бұл көрсеткіш көптеген прототиптік қолданбалардың талаптарынан асады.

Бұл практикалық тұрғыдан не мағынаға ие? Жалпы өлшемдерге — жалпы ұзындықтарға, ойық тереңдіктеріне, маңызды емес тесік орналасуына — стандартты шектеулер сенімді және қайталанатын нәтижелер береді. Сіздің бөлшектеріңіз CAD модельіңізбен жинақтау сынағы, сыйысу тексеруі және көптеген функционалдық растау үшін жеткілікті дәрежеде сәйкес келеді.

Беттің тегістігі де осындай принциптерге бағынады. Стандартты CNC тазалау әдетте жазық беттер үшін 63 мкдюйм, ал қисық беттер үшін 125 мкдюйм тегістікке жетеді. Егер сіздің прототипіңізге нақты тығыздау беттері немесе декоративті жабыны қажет болмаса, бұл стандартты мәндер қосымша көрсетулер мен қосымша шығындарсыз қолданылады.

Дәлдікпен өңделетін бөлшектердің барлық жерінде тар шектеулер қажет емес — олардың тек қана қажетті жерлерінде тар шектеулер қажет мұнда олар маңызды . Осы сынды критикалық өлшемдерді анықтау — құны төмен прототиптеу мен бюджетті қатты тағылған артық дәлдік беру арасындағы айырманы қалыптастырады.

Нақты мөлшерлер шынымен маңызды болатын жағдай

Сонымен, қашан тарырақ дәлдікті көрсету керек? Функционалды интерфейстерге назар аударыңыз — яғни прототиптің қойылған мақсатын орындауына тікелей әсер ететін өлшемдерге.

Бір-біріне келетін беттер мен жинау сыйымдылығы жиі бақыланатын шектеулерді талап етеді. Екі бөлшек бір-біріне сырғып кіруі, қысым арқылы орналасуы немесе дәл реттелуі керек болса, онда интерфейстің өлшемдері стандартты мәндерден тыс көрсетілуі тиіс. Жинау бұйымыңыздағы резьбалық тесіктердің шектеуі қандай? Егер сіз 4 мм болты үшін өткізгіш тесік жобалап отырсаңыз, онда саңылау болтының енгізілуін қамтамасыз етуімен қатар орнын сақтау дәлдігін де қамтамасыз етуі тиіс.

Резьбалық элементтер белгіленген стандарттарға назар аударуды талап етеді. 3/8 NPT резьбасының өлшемдері сияқты қосылыстарды көрсеткенде немесе 1/4 NPT тесіктің өлшемдік талаптарын есептегенде, сізбен жұмыс істейтін дәлдікпен өңдеу қызметтері дұрыс тығыздалу мен қосылу үшін анық көрсетулерді талап етеді. Резьба шектері саладағы стандарттарға сай келеді, олардың мағынасын өңдеу серіктесіңіз түсінеді — бірақ қолданылатын стандартты сіз көрсетуіңіз керек.

Сызықты қозғалыс жасайтын беттер қатаңырақ бақылаудан пайда нәтиже алады. Осьтің диаметрі, подшипниктің ішкі беті және сырғып қозғалатын механизмдер әдетте гладкий жұмыс пен дұрыс саңылау қамтамасыз ету үшін ±0,001 дюймнен ±0,002 дюймге дейінгі шектерді талап етеді.

Өндіріс саласындағы мамандардың пікірінше RPWorld , «Тар бөлшек шектері тек жеке бөлшектердің жоғары өндірістік сапасын көрсетеді және тікелей жоғары өнім сапасымен теңестірілмейді. Өнімнің сапасы соңында бөлшектердің жиналуы арқылы көрсетіледі.»

Негізгі қорытынды? Функцияға нақты әсер ететін өлшемдерге ғана тар допустималы ауытқуларды қолданыңыз. Басқа барлық өлшемдер үшін стандартты мәндерді қолдануға болады, ал бұл прототипіңіздің дұрыстығын бұзбайды.

Артық дәлдікпен белгілеудің жасырын құны

Неге артық дәлдік көрсеткіштері сіздің бюджетіңізді осылай қатты қысымға ұшыратады? Жауап өндіріс экономикасында жасырылған.

Тар допустималы ауытқулар баяу қиылу жылдамдығын, құралдарды жиі ауыстыруды, қосымша бақылау қадамдарын және кейде әйнекпен өңдеу сияқты екіншілік операцияларды талап етеді. Әрбір талап уақыт қосады — ал уақыт құнын анықтайды. Допустималы ауытқулар бойынша мамандардың айтуынша, Modus Advanced , CNC-өңдеу әдетте ±0,001 дюймнен ±0,005 дюймге дейін (±0,025 мм–±0,127 мм) дәлдікке ие болады, бірақ осы диапазонның тар шетіне жақындасу өндіріс күрделілігін әлдеқайда арттырады.

Допустималы ауытқулардың диапазондары мен олардың тәжірибелік салдарын салыстырыңыз:

Ауытқу шегі	Типілік қолданулар	Шығын әсері	Әзірлеу мерзіміне әсері
±0,010 дюйм (±0,254 мм)	Емес-критикалық өлшемдер, жалпы сипаттамалар	Негізгі деңгей (1x)	Стандарт
±0,005 дюйм (±0,127 мм)	Стандартты өңдеу, көптеген прототип сипаттамалары	1,2 есе–1,5 есе	Стандарт
±0,002 дюйм (±0,051 мм)	Функционалдық интерфейстер, өзара сәйкес келетін бөлшектер	1,5–2 есе	+1–2 күн
±0,001 дюйм (±0,025 мм)	Дәлдік жастықтары, маңызды реттеулер	2–3 есе	+2–3 күн
±0,0005 дюйм (±0,013 мм)	Әуе-ғарыш және медициналық маңызды сипаттамалар	3x–5x+	+3–5 күн, тегіс етіп өңдеу қажет болуы мүмкін

Бұл қатынас сызықты емес. ±0,005 дюймнен ±0,002 дюймге өту шығындарды 50% арттыруы мүмкін. ±0,001 дюймге дейін жету оларды екі есе арттыруы мүмкін. Ал бірнеше сипаттама бойынша ±0,0005 дюйм дәлдікті талап ету бюджетті үш есе арттыруы мүмкін және уақыт кестесіңізге күндер қосады.

Ақылды допустималықтарды белгілеу қарапайым принципке негізделеді: функцияға әсер ететін маңызды өлшемдерді анықтаңыз, осы сипаттамаларға сәйкес дәлдікті қолданыңыз, ал қалғандарын стандартты мәндерге қалдырыңыз. Сіздің дәлдікпен өңделген бөлшектеріңіз қажетті деңгейде дәл осылай жұмыс істейді — қосымша құн тудырмайтын, бірақ ешқандай құн қоспайтын дәлдікті төлемеуге тура келеді.

Допустималықтар стратегиясын түсінген соң, сіз прототиптаушылардың көбісі уақыты жеткенше ұмытып қалатын бір нәрсені қарастыруға дайын боласыз: бүгінгі прототип дизайн шешімдеріңіз кешегі өндіріске көшу мүмкіндігіңізге қалай әсер етеді?

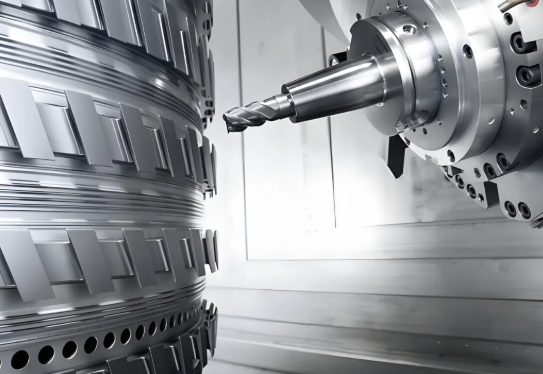

Прототиптен өндіріске дейінгі жолды жоспарлау

Мұнда көптеген өнім әзірлеушілердің күтпеген жағдайы берілген: сіздің тәжірибелік үлгіңіз барлық сынақтардан өте жақсы нәтиже көрсетеді, қызығушылықты танытқан тараптар жобаны іске асыруға келіседі, бірақ содан кейін сіз өндірісті масштабтау үшін қымбат тұратын қайта жобалау қажет екендігін анықтайсыз. Бір рет ғана жасалған бұйым қалай болса да, ол көлемді өндірісте проблемалық болып шығады.

Бұл ауысу аралығы — расталған тәжірибелік үлгіден масштабталатын өндіріске дейін — өнім әзірлеудегі ең аз бағаланатын қиындықтардың бірін көрсетеді. Алайда, сіз өндірісті бірінші тәжірибелік үлгі итерациясынан бастап жоспарласаңыз, оны толығымен болдырмауға болады.

Fictiv зауытының өндіріс саласындағы сарапшыларының айтуынша: «Тәжірибелік үлгі үшін өнімді инженерлік жағынан әзірлеу мен өндіріс үшін өнімді инженерлік жағынан әзірлеу арасында үлкен айырмашылықтар болуы мүмкін, ал сапалы өндіріс серіктестері осы деңгейдегі біліктілікті ұсынуы тиіс, соның ішінде өндіріске ыңғайлы жобалау (DFM) және жабдықтандыру тізбегіне ыңғайлы жобалау (DfSC) саласындағы мамандық тәжірибесі де кіреді.»

Бұл аралықты тиімді толтыру әдістерін қарастырайық — бұл өндіріс көлемдері пайда болған кезде табыс әкелетін, бүгін қабылданатын шешімдерден бастап.

Өндіріске бағытталған прототиптерді жобалау

Ең ақылды CNC өңдеу прототиптеу тәсілі әрбір прототипті тек растау нүктесі ретінде емес, өндіріске қарай жасалатын сатылы тас ретінде қарастырады. Бұл ойлау стилі материалды таңдауды, сипаттамаларды жобалауды және дәлдік шектерін белгілеуді бірінші күннен бастап әсер етеді.

Өндіріске бағытталған прототип жобалау шынымен қандай көрінеді?

Материалдардың сәйкестігі маңызды. Мүмкіндігінше, өндірісте қолданылатын материалдарға мүмкіндігінше жақын материалдардан прототип жасаңыз. Өндірісте алюминий 6061 қолдану жоспарланған кезде, осы материалдан сынақ жасау сізге тікелей қолданылатын деректер береді. Прототиптеу кезінде құнын төмендету мақсатында материалдарды алмастыру мүмкін — бірақ тек сіз материалдар арасындағы айырмашылықтардың растау қорытындыларыңызға қалай әсер етуін түсінген кезде ғана.

Функция мүмкіндік берген жерлерде ықшамдаңыз. Тәжірибелік үлгіде өңдеуді қиындататын әрбір сипаттама көлемді өндірісте экспоненциалды түрде қиынға түседі. Өзіңізге сұрақ қойыңыз: бұл геометриялық күрделілік функционалдық мақсатқа қызмет ете ме, әлде ол эстетикалық немесе тарихи себептермен жобалауға енген бе? Бөлшектер санын азайту және қазір қажетсіз сипаттамаларды жою кейінірек өндірістік қиындықтарды болдырмауға көмектеседі.

Компоненттерді стратегиялық түрде стандарттаңыз. Дереу қолжетімді, стандартты бекітпе бұрандалары, подшипниктер және құрылғы компоненттерін қолдану өндірістік жабдықтау тізбегіңіздің дайындау бойынша тосқауылдарға ұшырамауын қамтамасыз етеді. Тәжірибелік үлгіде қолданылатын дербес компоненттер идеалды болып көрінуі мүмкін, бірақ олар масштабтау процесін баяулататын тәуелділіктерді туғызады.

Өндіріс мамандарының айтуы бойынша H&H Molds , «DFM принциптерін ерте қолдану кейінірек өндірістік мәселелерді радикалды түрде азайтады. Бұл — бөлшектер санын және күрделілікті мүмкіндігінше азайту арқылы жобаны ықшамдау дегенді білдіреді».

Мақсат — шығармашылықты шектеу емес, оны кез келген көлемде жұмыс істейтін шешімдерге бағыттау.

Прототип пен өндіріс сериясы арасындағы айырмашылықтар қандай?

Дәлелденген жоспарлауға қарамастан, прототиптік өңдеуден өндірістік шығаруға көшу әдетте өзгерістерді қажет етеді. Осы жиі кездесетін өзгерістерді түсіну сізге оларды алдын ала болжап, оларға бюджет құруға көмектеседі.

Құрал-саймандарға инвестициялар көбейеді. Прототиптік сериялар әдетте универсалды құрал-саймандар мен қондырғыларды пайдаланады. Өндірістік сериялар үшін арнайы қондырғылар, оптималды құрал жолдары және цикл уақытын қысқартатын арнайы орнатулар қажет болады. Бұл бастапқы инвестиция көлемі көп болған кезде бір бұйымға кететін шығындарды төмендету арқылы өзін қайтарып береді.

Сапа жүйелері ресмиленеді. Прототиптау кезінде бақылау терең болуы мүмкін, бірақ ресми емес — инженердің маңызды өлшемдерді қолмен тексеруі. Өндіріс сапаны бақылау бойынша құжатталған процедураларды, статистикалық таңдама жоспарларын және тұрақты бақылау протоколдарын талап етеді. Fictiv өндіріс тобының айтуынша, «Сапаны бақылау жүйелері тұрақтылықты сақтау үшін іске қосылуы керек, ал компоненттер мен материалдардың сенімді жеткізушілерін орнату үшін жабдықтау тізбегін басқару маңызды болып табылады».

Жинақтау процестері дамиды. Шағын көлемде прототиптерді қолмен жинақтау жарамды болады. Бірақ өндірісті масштабтау көбінесе қолмен жинақтаудан автоматтандырылған немесе жартылай автоматтандырылған процестерге көшумен байланысты. Қолмен жинақтауға оңай болған элементтер роботтық жинақтауға немесе жылдамырақ қолмен жұмыс істеуге сәйкес қайта жобалауды талап етуі мүмкін.

Допусктардың нақтылануы жүреді. Өндірістік тәжірибе жиі қай допұттардың шынымен маңызды екенін және қай допұттардың жеңілдетілуі мүмкін екенін көрсетеді. Прототиптау кезінде кейбір сипаттамалардың допұттары қатаңдатылған, бірақ сериялық өндірісте олар қажетсіз болып шығады; ал басқалары — бастапқыда қабылданған деп саналған — көлемді өндірісте жинақтау проблемаларына әкеледі. Допұттардың спецификациялары өндірістік деректерге негізделіп дамып отырады.

H&H Molds компаниясының CNC өңдеу саласындағы мамандарының айтуынша: «Бұл өту процесі дизайндың оптимизациялануын, өндіріс процесінің орнатылуын және сапа мен сенімділікті сақтай отырып, өнімнің көлемді өндірісте шығарылуын қамтамасыз ету үшін бірнеше қадамды қамтиды».

Бұл өзгерістер прототиптау жоспарлауының сәтсіздігі емес — бұл өндірістік тәжірибе арқылы өндіріс бойынша білім тереңдей келе табиғи даму.

Толық жолды қолдайтын серіктестерді табу

Мұнда серіктес таңдау стратегиялық, яғни транзакциялық емес ретте жүзеге асады. CNC прототип өңдеуі мен сериялық өндіріс көлемдерін қамтитын өндіріс серіктесімен жұмыс істеу дербес прототиптік цехтар ұсына алмайтын үздіксіздік қамтамасыз етеді.

Бұл үздіксіздік неге маңызды?

• Білім беру автоматты түрде жүзеге асады. Сіздің прототиптеріңізді өңдейтін инженерлер сіздің дизайн мақсаттарыңызды терең түсінеді. Осы институционалды білім прототиптен өндіріске дейінгі кезеңде құжаттау кемшіліктері немесе түсіндіру қателерінсіз сақталады.
• Сапа стандарттары тұрақты қалады. Прототиптеу мен өндірісті бір ғана өндірістік орын жүзеге асырса, сапа күтімдері кезеңдер арасында өзгермейді. Прототипте бақылаудан өткен бұйым өндірісте де бақылаудан өтеді — ешқандай қателік болмайды.
• Масштабтау болжанғыш болады. Екі кезеңде де тәжірибелі серіктестер прототиптеу кезінде өндіріс қиындықтарын болжай алады және масштабтау мәселелерін алдын ала болжайтын DFM пікірлерін береді.

Нақты автомобиль қолданыстары үшін бұл серіктес таңдау қосымша маңызға ие. IATF 16949 сертификаты — автомобиль өнеркәсібінің сапа басқару стандарты — өндірістік орынның прототиптен жоғары көлемді өндіріске дейін қатал сапа бақылауын қамтамасыз ету қабілетін көрсетеді.

Құрылымдар, мысалы, Shaoyi Metal Technology бұл интеграцияланған қабілетті көрсету үшін жылдам прототиптеу мен массалық өндіріске дейін тұрақты масштабталатын қосымша CNC өңдеу қызметтерін ұсынады. Олардың IATF 16949 сертификаты мен Статистикалық үдеріс бақылауы (SPC) іске асырылуы көлемі артқан сайын тұрақты сапаны қамтамасыз етеді — бұл автокөлік жабдықтаушылар тізбегі үшін маңызды, өйткені шектеулердегі ауытқулар жинау жолағындағы ақауларға әкелуі мүмкін.

Потенциалды серіктестерді бағалаған кезде өндіріске дайын қабілеттің осы көрсеткіштерін қарастырыңыз:

• Сіздің саланызға сәйкес сертификаттар (автокөлік үшін IATF 16949, әуе-ғарыш саласы үшін AS9100, медициналық өнімдер үшін ISO 13485)
• Прототиптік көлемнен өндірістік көлемге дейін масштабтаудағы расталған тәжірибе
• Құжатталған үдеріс бақылаулары бар орнатылған сапа басқару жүйелері
• Болжанған өндірістік көлеміңізді сыртқы орындаушыларға тапсырмай, өзіңіз орындай алу қабілеті
• Бағалаудан тыс DFM (дизайнды өндіріске ыңғайластыру) бойынша ынтымақтастыққа дейінгі инженерлік қолдау

Өндіріс серіктестігі бойынша мамандардың пікірі бойынша Fabrication Concepts , "Бастапқы кезеңнен бастап тәжірибелі өндірістік серіктеспен жұмыс істеу өнімді дамыту процесінде бөлшектерді сатып алу үшін ыңғайлы жол ұсынады және келешекте пайда болуы мүмкін қауіптерді азайтады."

Негізгі қорытынды қандай? Бүгінгі таңда таңдалған прототип серіктесіңіз ертеңгі өндіріс нұсқаларыңызды анықтайды. Дәлелденген масштабтау қабілеті бар — сонымен қатар оны растайтын сертификаттары бар — серіктес таңдау прототиптен өндіріске өту процесін қауіпті кеңістіктен бақыланатын даму процесіне айналдырады.

Өндіріс жоспары қарастырылғаннан кейін келесі сұрақ практикалық сипатқа ие болады: прототип құнын анықтайтын факторларды түсіну және қажетті тексеру деректеріңізді қамтамасыз етпей, бюджетіңізді оптималды түрде пайдалану қалай жүзеге асады?

Прототип бағасын және құндарды оптимизациялауды түсіну

Сіз дизайн шешімдеріңізді қабылдағансыз, материалдарды таңдағансыз және дәлдік шектерін көрсеткенсіз. Енді әрбір өнім әзірлеушісі қоятын сұрақ: бұл шынымен қанша тұрады?

Мұнда ашық түрде айтылады — CNC өңдеу бағасы сіз бақылай алатын факторларға байланысты әртүрлі болады. Қарапайым алюминийдің кронштейні 100–200 долларға тұруы мүмкін, ал арнайы болаттан жасалған күрделі, бірнеше қызметі бар бөлшек 1000 доллардан асады. Бұл айырымдардың негізін түсіну сізге нақты бюджет құруға және прототип сапасын төмендетпей-ақ шығындарды оптималдау мүмкіндіктерін анықтауға көмектеседі.

Hotean компаниясының өндірістік шығындарды талдаушыларының пікірінше: «CNC прототиптеу орташа бағасы күрделілігіне, қолданылатын материалға және қажетті дәлдікке байланысты бір бөлшекке 100–1000 доллар аралығында болады. Бір ғана конструкциялық күрделілік өңдеу уақытын 30–50% арттыруы мүмкін, бұл тікелей соңғы есабыңызға әсер етеді».

Енді сіздің ақшаңыз қайда кететінін және оны ақылға қондырып қалай жұмсауға болатынын қарастырайық.

Прототип шығындарын шынайы түрде анықтайтын факторлар

CNC бөлшектері үшін төлейтін соманың негізін бес негізгі фактор анықтайды. Әрбір факторды түсіну сізге дизайн кезеңінде ақылға қондырылған компромиссті таңдауға көмектеседі.

Материалдың құны сіздің базалық деңгейіңізді анықтайды. Шикізат бағалары нұсқалар бойынша әртүрлі болады. Алюминийді өңдеу әдетте штайнсиз болатты өңдеуге қарағанда 30–50% арзанырақ, ал ABS сияқты инженерлік пластмассалар құрылымдық емес қолданыстар үшін тағы да көп үнем береді. Бірақ материалдың құны тек шикізат бағасымен ғана анықталмайды — оның өңделуі де маңызды. Титан сияқты қатты материалдар баяу кесу жылдамдығын, көбірек құрал ауыстыруларын және кесу құралдарындағы тозу деңгейінің артуын талап етеді. Барлық осы факторлар материалдың нақты бағасынан басқа да өңдеу шығындарын көтереді.

Күрделілік станокта өңдеу уақытын көбейтеді. Әрбір қосымша сипаттама, контур және қуыс бағдарламалауды, құрал ауыстыруды және кесу операцияларын талап етеді. Согласно Dadesin құнын талдау , «Прототип неғұрлым күрделі болса, оны өңдеуге соғұрлым көп уақыт кетеді — бұл құнын көтереді». Тақырғы ішкі бұрыштары бар, терең қуыстары немесе көп осьті сипаттамалары бар күрделі геометриялар эквивалентті өлшемдері бар қарапайым дизайндарға қарағанда өңдеу уақытын 30–50% арттыруы мүмкін.

Дәлдік шектері дәлдікке байланысты қосымша шығындар туғызады. Дәлелденгендей, аз шектеулер жылдамдықты төмендетуге, қосымша өтудің қажеттілігіне және қатаң бақылауға әкеледі. ±0,005" шектеуі жеткілікті болған кезде ±0,0005" шектеуін көрсету шығындарды 30-50% арттыруы мүмкін. Дәлдік талаптары қаттыраған сайын бақылау құрылғылары да күрделенеді — және қымбаттанады.

Тапсырыс мөлшеріне қарамастан орнату құны қолданылады. Станокты бағдарламалау, құрал-саймандарды дайындау және құрал жолдарын дайындау — бұл бір немесе он бөлшек тапсырысын берген кезде де қолданылатын тұрақты шығындар. Кіші CNC өңдеу тапсырыстары үшін осы дайындық шығындары бір бөлшектің бағасын анықтайды. UIDEARP-тың шығындар бойынша нұсқаулығында айтылғандай, «Әрбір қосымша орнату бағыты шығындарды қатты көтереді», себебі бөлшектерді қайта орналастыру қажет болса, бұл тұрақты шығындар көбейеді.

Кейінгі өңдеу аяқтау шығындарын қосады. Негізгі кесектерді алып тастау өте аз қосымша шығын тудырады, бірақ жоғары сапалы жабындар бағасын тез өсіреді. Шаршылардың бетін ұнтақтап тазарту әрбір бөлшекке $10–$20 қосымша шығын тудырады, анодтау — $25–$50, ал ұнтақты жабын сияқты мамандандырылған жабындар бөлшектің өлшеміне байланысты $30–$70 қосымша шығын тудырады. Эстетикалық прототиптер үшін осы өңдеулер негізгі фрезерлеу шығынына жақын немесе одан да жоғары болуы мүмкін.

Прототиптер сериясындағы сан экономикасы

Мұнда CNC қызметінің экономикасын түсіну нағыз пайдасын береді: ақылды санда тапсырыс беру бірлікке кететін инвестицияны әлдеқайда азайта алады.

Баға неге санға қарай қатты төмендейді? Себебі тұрақты шығындар — бағдарламалау, дайындық, құрал-жабдықтарды жасау — көбірек бірліктерге таратылады. Жеке прототип барлық дайындық ақысын толығымен қабылдайды. Бес бірлік тапсырыс берсеңіз, әрбір бөлшекке тек осы ақының бестен бірі тиеді.

Hotean компаниясының шығындарды талдауы бойынша: «Бір дана прототиптің құны 500 доллар болуы мүмкін, ал 10 дана тапсырыс берген кезде бір дананың бағасы шамамен 300 долларға дейін төмендейді. 50 немесе одан да көп дана тапсырыс берген кезде шығындар 60%-ға дейін азаяды, бұл бір дананың бағасын шамамен 120 долларға дейін төмендетеді, бірақ сапасы мен техникалық сипаттамалары өзгеріссіз қалады».

Осыны практикалық қолданыс ретінде қарастырыңыз: егер сізге сынақтар үшін, қызығушылықты танытқан тараптардың қарауы үшін және қиратушы сынақтар үшін қосымша прототиптер қажет болса, бастапқыда үштен беске дейінгі дана тапсырыс беру әрбір бөлшектің бағасын бөлек тапсырыс беруге қарағанда әлдеқайда төмендетеді. Сіз сынақтар үшін резервтік нұсқа аласыз және әрбір бөлшекке кететін инвестицияны қатты азайтасыз.

Материалдарды сатып алу да көлемге байланысты тиімділіктен пайда көреді. Тұтастай алғанда, тұтынушылар жоғары көлемде 10–25% жеңілдік береді, сонымен қатар материалдарды тиімді пайдалану шығындарды азайтады. Көрінісі бойынша қарапайым көлем өсуі өте үлкен шығын тиімділігін қамтамасыз етеді.

Жылдамдық пен бюджет арасындағы компромисс

Қатаң мерзімдер бағасын талап етеді. Жеделдетілген CNC прототиптеу қызметтері әдетте стандартты бағадан 25–100% қосымша ақы талап етеді.

Неге қосымша ақы? Жедел тапсырыстар жоспарланған өндірісті бұзады, қосымша уақытта жұмыс істеуді талап етеді және материалдарды басымдықпен тағайындауды қажет етуі мүмкін. Сондай-ақ UIDEARP белгілейді , «Жеделдетілген тапсырыстарды тезірек шығару үшін әдеттегі бағадан 25–100% қосымша ақы төленеді».

Стандартты жеткізу мерзімдері — әдетте 7–10 күн — өндірушілерге жоспарлауды оптималдауға, ұқсас операцияларды топтастыруға және тиімді жұмыс үдерістерін сақтауға мүмкіндік береді. Осы мерзімді 1–3 күнге қысу тікелей жоғары құнға әкелетін тиімсіздіктерді туғызады.

Ақылды тәсіл — мүмкіндігінше алдын ала жоспарлау. Прототиптерді дайындауға кететін уақытты жоба жоспарыңызға енгізіңіз және жеделдетілген нұсқаларды рутинды тапсырыстар емес, нағыз авариялық жағдайлар үшін қолданыңыз.

Прототип сапасын сақтай отырып, бюджеттің тиімділігін максималдайтындар үшін дәлелденген құндылықты азайту стратегияларын қарастырыңыз:

• Емес-маңызды сипаттамаларды ықшамдау – Функционалдық сынаққа әсер етпейтін аймақтардағы күрделілікті азайту
• Дәлдік талаптарын стратегиялық түрде көрсетіңіз – Функция талап еткен жерлерде ғана қатаң допускаларды қолдану
• Қол жетімді құнды материалдарды таңдаңыз – Материалдың қасиеттері сынақ үшін маңызды болмаған кезде болат орнына алюминийді қолдану
• Кіші партиялармен тапсырыс беру – Бірден бір прототипке қарағанда 3–5 дана тапсырыс беру бір бұйымға кететін шығындарды едәуір азайтады
• Стандартты жеткізу мерзімдерін қолдану – Прототиптау кезеңдерін жоспарлау арқылы қосымша тез жеткізу үшін төленетін қосымша ақыдан аулақ болу
• Орнату бағыттарын азайту – Қайта орналастыруды азайту үшін бөлшектерді саны аз бағыттардан қолжетімді етіп жобалау
• Қорытындылар мақсатқа сай келеді – Функционалдық сынақтар үшін өңделген беттерді пайдаланыңыз; презентациялық прототиптер үшін жоғары сапалы беттерді сақтаңыз

Негізгі қорытынды қандай? CNC прототиптерінің құны тұрақты емес — олар сіздің бақылауыңыздағы шешімдерге тікелей реакция береді. Құнды анықтайтын факторларды түсіну мен күрделілік, дәлдік, сан және уақыт туралы мақсатты шешімдер қабылдау арқылы сіз қажетті тексеру деректерінен айырылмай, прототиптерге бөлінетін бюджетіңізді әлдеқайда арттыра аласыз.

Әрине, толық жоспарланған прототиптік жобалар да болашақта болуы мүмкін қателерден құлап кетуі мүмкін. Енді бірінші рет прототип жасайтын мамандардың жиі кездестіретін типтік қателеріне және олардан толықтай қашықта қалу жолдарына тоқталайық.

Бірінші рет прототип жасаудағы типтік қателерден аулақ болу

Сіз материалдар, дәлдіктер және құндар туралы зерттеулерді жүргіздіңіз. Сіз бірінші CNC прототипіңізді тапсыруға дайынсыз. Бірақ тәжірибелі инженерлер бірінші рет прототип жасайтын мамандардың көбісі қиын жолмен үйренетін нәрсе мынау: прототиптік жобалардың көпшілігін техникалық күрделіліктен гөрі болашақта болуы мүмкін қателер тоқтатады.

Бұл бөлімді жүзден астам тәжірибелік үлгілердің сәттілігін көрген және басқаларының болдырмауға болатын қателерге ұрып қалғанын бақылаған адамнан алатын бағыттаушылық ретінде қарастырыңыз. Сіз машина өңдеу цехын «маған жақын» іздейсіз бе немесе онлайн қызметпен жұмыс істейсіз бе — бұл ауқымды қателер әрқашан әсер етеді. Оларды алдын ала түсіну сізге уақыт, ақша және қиыншылықтардан құтылуға көмектеседі.

Өндіріс саласындағы мамандардың пікірі бойынша Zenith Manufacturing файл қателерінің жасырын шығындары жобалар үшін катастрофалық: «Сол 30 минуттық түзету» сіз келесі бос машина слотын күтіп тұрған кезде екі апталық кешігуге әкелді». Бұл сізбен болмасын деп қарастырайық.

Жобалау қателері сіздің уақыт кестесіңізді кешіктіреді

CAD бағдарламалық жасақтамасы сізге кез келген нәрсені жобалауға мүмкіндік береді — бірақ CNC машиналары барлығын өңдей алмайды. Цифрлық еркіндік пен физикалық шынайылық арасындағы бұл айырым ең көп тараған бірінші ретті қателерге әкеледі.

Сүйір ішкі бұрыштар тізімнің басында тұрады. Сіздің CAD моделіңізде идеалды 90-градустық ішкі бұрыштар көрсетілген, өйткені сіз осындай бұрыштарды сызып шықтыңыз. Бірақ айналмалы кесу құралдары дөңгелек — олар физикалық түрде нөлдік радиусты ішкі бұрыштарды жасай алмайды. Uptive Manufacturing компаниясы түсіндіргендей, «Сүйір бұрыштар локальді түрде кернеу нүктелерін туғызады, бұл қателіктердің ерте пайда болуына және өңделген бөлшектің жалпы өнімділігіне теріс әсер етуі мүмкін».

Шешімі? Ішкі бұрыштарға өңдеу серіктесіңіздің стандартты құралдарының өлшемдеріне сәйкес немесе одан асатын фаска радиустарын қосыңыз. R=1, 2, 3, 4 немесе 5 мм радиустары стандартты фрезаларға сәйкес келеді және бұл мәселені толығымен жояды.

Жұқа қабырғалар өңдеуді қиындатады. Экранда жақсы көрінетін қабырғалар кесу кезінде тербеліске ұшырайды, иіледі немесе тіпті сынады. CNC пластик өңдеуі ерекше тәуекелді — пластик қабырғалары құралдың қысымына төзуге металдан гөрі қалыңдау болуы керек. Жалпы ереже бойынша, металдан жасалған қабырғалардың қалыңдығы кемінде 0,8 мм, ал пластиктен жасалған қабырғалардың қалыңдығы кемінде 1,5 мм болуы керек.

Қажетсіз күрделі геометриялар шығындарды арттырады. Әрбір қосымша қисық, терең жанарғы және бұрыштық сипаттама бағдарламалау уақытын, құралды ауыстыруды және өңдеу өтістерін көбейтеді. Uptive-тің дизайн бағдарламасына сәйкес: «Артық күрделі дизайн бөлшекке ешқандай функционалдық құн қоспайды, нәтижесінде тиімсіздіктер мен мүмкін болатын өндірістік қиындықтар туындайды». Тапсырмасын жібермес бұрын өзіңізге сұрақ қойыңыз: әрбір сипаттама функционалдық мақсатқа қызмет ете ме?

Файл пішімі мен өлшем бірліктеріндегі қателер барлық адамдардың уақытын шығындарға айналдырады. Файлдарды дұрыс емес өлшем бірліктерінде (дюймдарды миллиметрлер ретінде немесе керісінше) жіберу — өте кең тараған, бірақ толығымен болдырмауға болатын қате. Zenith Manufacturing атап өткендей, бұл таза шығындарға әкеледі: «Сіздің тәртібіңіз бойынша 2 фут еніндегі корпус үшін баға беруге дайын болған сатушының инженері сіздің файлыңызды ашады. Алайда, ол құлақ ұшындай өлшемдегі модельді көреді».

Тапсырмасын жібермес бұрын экспорт параметрлеріңізді әрқашан тексеріңіз. Максималды сәйкестік үшін STEP пішімін қолданыңыз және өлшем бірліктеріңіздің сызба спецификацияларыңызға сәйкес келетінін қайта тексеріңіз.

Сынақтың сапасын нашарлататын материал таңдау қателері

Қате материалды таңдау тек ақшаға шығын келтірмейді — ол сіздің бүкіл өнімді дамыту процесіңіздің бағытын өзгертіп жіберетін, қате тестілік деректерді де туғызады.

Қасиеттер маңызды болған кезде алмастырғыш материалдармен сынақ жасау. Пішін мен отыру тексерістері үшін қолданылатын алюминийден тұратын шойын компонентінің прототипін жасау қолайлы болады. Бірақ егер сіз коррозияға төзімділікті, жылулық әрекетті немесе тозу сипаттамаларын сынақтан өткізсеңіз, осы алюминий прототипі өндірістегі нақты жұмыс істеу сапасы туралы ешқандай пайдалы ақпарат бермейді. CNC өңдеуге арналған материалдарыңызды сынақ мақсаттарыңызға сәйкестендіріңіз.

Материалды таңдаған кезде өңделу қабілетін ескермеу. Кейбір материалдар өте жақсы өңделеді; басқалары әрбір кесудің қарсылығын көрсетеді. Согласно Uptive Manufacturing , «Материалдың өңделу қабілетін бағалауды ескермеу CNC өңдеу процесінде қосымша құралдың тозуы, өндіріс уақытының ұзақтауы және жалпы тиімсіздіктерге әкелуі мүмкін». Егер сіз материалдың қалай өңделетінін білмесеңіз, тапсырысыңызды рәсмилендірмедін бұрын өндіріс серіктесіңізден сұраңыз.

Материалға тән конструкциялық талаптарды ескермеу. Әртүрлі материалдар әртүрлі дизайн тәсілдерін талап етеді. Алюминийде жұмыс істейтін жұқа элементтер сондай-ақ сынғыш материалдарда сәтсіз болуы мүмкін. Пластиктен CNC фрезерлеу бөлшектерін дайындау кезінде жылу жиналуына назар аудару қажет, ал бұл металдар үшін оңай шешілетін мәселе. Сіздің таңдаған материалдарыңыз бойынша тәжірибелі қосымша машина цехы DFM қарау кезінде осындай мәселелерді анықтай алады — бірақ тек сіз дизайндың соңғы нұсқасын растамас бұрын материалдарды таңдаған жағдайда ғана.

Таңқалдыратын нәтижелерге әкелетін байланыс аралықтары

Толық әрі дәл CAD файлдары да сіз бен өндіріс серігіңіз арасындағы байланыс бұзылған кезде таңқалдыратын нәтижелер беруі мүмкін.

Сызбаларсыз тек 3D модельдерді жіберу. Сіздің STEP файлыңыз геометрияны дәл анықтайды — бірақ ол мақсатты білдірмейді. Қандай беттер маңызды? Қандай дәлдік шектері маңызды? Бақылау қайда жүргізілуі керек? Zenith Manufacturing компаниясының айтуынша: «3D модель геометрияны анықтайды, бірақ мақсатты анықтамайды». Әрқашан маңызды өлшемдерді, дәлдік шектерін және жабылу талаптарын көрсететін 2D сызбаны қосымша қосыңыз.

DFM пікірін сұрамау. Көптеген бірінші рет тапсырыс берушілер жақындағы станокшылардың цехтарын инженерлік серіктестер емес, тек тапсырыс қабылдаушылар ретінде қарастырады. Бұл — қолданылмаған мүмкіндік. Қарапайым сұрақ: «Шығындарды азайту және өндірістік жарамдылықты жақсарту үшін қандай өзгерістерді ұсынар едіңіз?» — сізге уақыт пен ақша үнемдейтін мамандықты шақырады.

Баға ұсыныстары өндірістік жарамдылыққа рұқсат береді деп қабылданады. Деректер желісіндегі лездік баға ұсынысы бағаны растайды, бірақ өндірістік жарамдылықты емес. Нағыз талдау көбінесе тапсырыс берілгеннен кейін, адам инженері сіздің файлдарыңызды қараған кезде жүргізіледі. Осы кезеңде пайда болған қателер кешігулерге немесе бағаның өзгеруіне әкеледі. Zenith компаниясы ескертеді: «Ешқашан 'лездік баға ұсынысын' 'өндірістік жарамдылық талдауымен' теңестірмеңіз. Жақсы серіктес өз баға ұсынысындағы проблемаларды белсенді түрде көрсетеді».

Келесі прототип тапсырысыңызды жіберуге дейін кешігулерге әкелетін жиі кездесетін мәселелерді уақытылы анықтау үшін осы тапсырысқа дейінгі тексеру тізімін өтіңіз:

• Файл форматы тексерілді – Максималды сыйымдылық үшін STEP (.stp) форматында экспорттаңыз
• Өлшем бірліктері расталды – Экспорт параметрлерінде дюймдар мен миллиметрлерді қайтадан тексеріңіз
• Геометрия расталды – Тұйық емес қателерді түзету үшін CAD бағдарламаңыздың түзету құралын іске қосыңыз
• Ішкі радиустар қосылды – Барлық ішкі бұрыштардың радиустары стандартты құрал өлшемдеріне сәйкес келетінін қамтамасыз етіңіз (R = 1, 2, 3 мм және т.б.)
• Қабырға қалыңдығы тексерілді – Металл үшін ең аз 0,8 мм, пластик үшін ең аз 1,5 мм екенін растаңыз
• 2D сызба қосылды – Маңызды өлшемдерді, шектеулерді және беттің жағылу талаптарын көрсетіңіз
• Материал анық көрсетілді – Сыныпты және кез келген жылумен өңдеу немесе сертификаттау талаптарын қосыңыз
• Тісті беттердің көрсетілуі толық – Барлық тісті тесіктер үшін тісті типін, өлшемін, қадамын және тереңдігін көрсетіңіз
• Допусстар тексерілді – Функцияның қажет ететін жерлерінде ғана қатаң допустарды қолданыңыз
• DFM бойынша кері байланыс сұралды – Өндірістік ыңғайлылық бойынша ұсыныстарыңызды серіктесіңізден сұраңыз

Бұл чек-листтің орындалуы үлгілердің идеалды болуын кепілдемейді — бірақ ол кешігулердің, қайта жасауға тура келетін жағдайлардың және бюджеттен асу себептерінің ең көп тараған түрлерін жояды. Бұл негізгі талаптар орындалғаннан кейін сіз өзіңіздің нақты үлгі қажеттіліктеріңізге сай өндірістік серіктестерді бағалауға және таңдауға дайын боласыз.

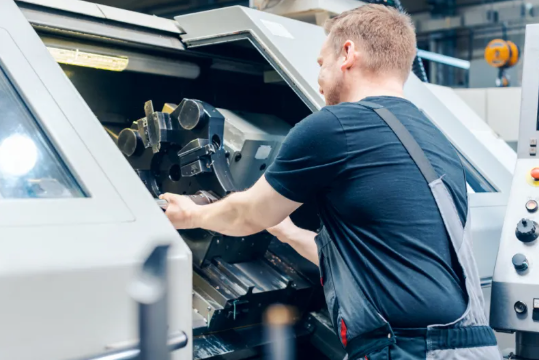

CNC үлгісі үшін серіктесіңізді таңдау

Сіз негізгі принциптерді меңгердіңіз — материалдар, допустар, процестер және шығындарды оптимизациялау. Енді барлығын біріктіретін шешім келді: өзіңіздің үлгіңізді өмірге шығаратын дұрыс өндірістік серіктесті таңдау.

Бұл таңдау бірінші рет прототип жасайтын көптеген адамдар ойлағаннан да маңыздырақ. Егер сіздің өндіріс серіктесіңіз оны дұрыс орындай алатын қабілетке, қарым-қатынас дағдыларына немесе сапа жүйелеріне ие болмаса, онда әлемдегі ең жақсы CAD файлы ештеңе білдірмейді. Керісінше, дұрыс серіктес кез келген қиын проектілерді де сәтті, ұтымды прототиптау жүрісіне айналдырады.

Қандай факторлар өте жоғары сапалы CNC өңделген бөлшектер ұсынатын қызмет көрсетушілерді орташа деңгейдегілерден ажыратады — соны қарастырайық және сізге өзіңізге сенімді таңдау жасауға көмектесейік.

Қызмет көрсетушінің мүмкіндіктерін бағалау

Барлық дәл CNC өңдеу қызметтері бірдей нәтиже бермейді. Негізгі бағадан басқа, тұрақты түрде сапалы нәтиже беретін серіктестер мен проблемалар туғызатындарды ажырататын бірнеше фактор бар.

Сертификаттар сапаға деген ұмтылысты көрсетеді. Аэроғарыштық CNC өңдеу қолданбалары үшін AS9100 сертификатын іздеңіз — бұл аэроғарыш өнеркәсібіндегі сапа басқару стандарты. Медициналық өңдеу үшін ISO 13485 сәйкестігі талап етіледі, бұл бөлшектердің қатаң денсаулық сақтау талаптарына сай келуін қамтамасыз етеді. Согласно NSF-тің сертификаттау шолуына сәйкес iATF 16949 сертификаты автомобильдық қолданыстар үшін ерекше маңызды, ол «автомобиль саласындағы сапа басқару жүйелері бойынша халықаралық стандарт» ретінде танылады және «ақаулардың алдын алу мен ауытқулар мен шығындарды азайтуға» баса назар аударады.

Бұл сертификаттар тек белгілер емес — олар құжатталған сапа басқару жүйелерін, реде кездесетін үшінші тараптың аудиттерін және ұйымның үздіксіз жақсартуға деген ұмтылысын көрсетеді. 3ERP зауытының өндіріс саласындағы сарапшылары атап өткендей: «Сапа қамтамасыз ету — CNC өңдеу қызметін таңдаған кезде шартсыз қажеттілік. ISO 9001 сияқты танылған сертификаттары бар компанияларды іздеңіз, бұл — сапа басқару жүйелері бойынша стандарт».

Жабдықтардың мүмкіндіктері жобаның талаптарына сәйкес келеді. Сіздің бөлшектеріңізге қажетті машина түрлері осы өндірістік орында бар ма? CNC айналдыру қызметтеріне сәйкес қуатты токарь станоктары қажет. Күрделі геометриялық пішіндер көп осьті фрезерлеу орталарын талап етеді. 3ERP-тің таңдау бағдарламасына сәйкес: «CNC өңдеу қызметі қолындағы құралдардың саны мен сапасына тәуелді. Бұл токарь станоктары, фрезерлеу станоктары немесе фрезерлеу қондырғылары болса да, құрал-жабдықтардың көптігі мен сапасы сіздің жобаңыздың сәтті немесе сәтсіз болуын шешеді».

Байланыс сапасы жобаның сәттілігін алдын ала анықтайды. Сізге баға беру процесінде олар қаншалықты оперативті реакция береді? Олар сіздің жобаңызға түсінік беретін түсіндірмелі сұрақтар қоя ма? Тапсырыс алуға дейін нашар байланыс орнататын серіктес тапсырыс алғаннан кейін одан да нашар байланыс орнатады. Сол қайнар көзінде былай делінген: «Байланыс кез келген сәтті серіктестіктің негізі болып табылады. Тиімді байланыс процесі қызмет көрсетушіге сіздің сұрақтарыңызға уақтылы жауап беруге, жұмыс барысы туралы хабарлама беруге және кез келген мәселелерді жедел шешуге мүмкіндік береді».

Сіздің саланыңыздағы тәжірибе маңызды. Әуе-ғарыш саласындағы дайындаумен тәжірибелі кәсіпорын әуе-ғарыш саласындағы дәлдік шектері мен құжаттама талаптарын түсінеді. Медициналық құралдар саласында тәжірибелі серіктес FDA сәйкестігі бойынша күтілетін талаптарды біледі. Салалық тәжірибе сіздің жобаңыз бойынша оқу қисығымен байланысты қиындықтарды азайтады.

CNC прототиптеу сіздің ең жақсы таңдауыңыз болмаған кезде

Көптеген CNC қызмет көрсетушілер сізге айтпайды: кейде CNC прототиптеу сіздің ең жақсы таңдауыңыз емес. Альтернативаларды ашық бағалау сенім құрады — сонымен қатар сізге жақсы шешім қабылдауға көмектеседі.

3D басып шығару CNC-тің қиындық тудыратын жерлерінде өте жақсы нәтиже береді. Талдауға сүйене отырып, JLC3DP , «3D басып шығару күрделі геометриялық пішіндерді, іріктелген детальдарды және ішкі құрылымдарды жасауға мүмкіндік береді, ал бұларды CNC көмегімен жасау қиын немесе мүлдем мүмкін емес». Егер сіздің прототипіңізде ішкі торлар, органикалық пішіндер немесе көп осьті өңдеуді кеңінен қажет ететін геометриялық пішіндер болса, қосылатын өндіріс тезірек нәтиже беруі мүмкін және төмен құнға тұрады.

Дәлдік пен компромиссті ескеріңіз. CNC өңдеуі әдетте ±0,05 мм немесе одан да тиімдірек дәлдіктерге жетеді, ал 3D басып шығару әдетте ±0,2 мм-ден ±0,3 мм-ге дейінгі аралықта болады. Дәлдік маңызды болатын прототип өңдеу қызметтері үшін — функционалды интерфейстер, өзара сәйкес келетін беттер, дәл келетін қосылыстар — CNC анықтамалы таңдау болып табылады. Ал көріністік прототиптер, бастапқы концепциялық модельдер немесе дәлдік маңызды емес бөлшектер үшін 3D басып шығару тартымды артықшылықтарға ие.

Материалдық талаптар жиі осы сұраққа жауап береді. Егер сіздің прототипіңіз нақты әлемдегі жұмыс істеуін растау үшін өндірістік деңгейдегі металдар немесе белгілі бір инженерлік пластиктерді қолдануы керек болса, CNC өңдеуі, мүмкін, сіздің таңдауыңыз болады. JLC3DP атап өткендей, «CNC станоктары металдар, пластиктер, композиттер, ағаш және басқа да көптеген материалдармен жұмыс істей алады», ал 3D басып шығару «қолданылатын нақты 3D басып шығару технологиясымен сүйікті материалдарға шектелген».

Көлемдік экономика әртүрлі тәсілдерді қолдайды. Қарапайым геометриялық пішіндердегі жеке прототиптер үшін 3D-басып шығару тиімдірек болуы мүмкін. 5–50 дәл бөлшектер партиясы үшін CNC-тің өңдеуі әдетте бірлік бойынша құны мен сапаның тұрақтылығы бойынша жеңіске жетеді. Сіздің жобаңыздың осы спектрдегі орнын анықтау — дұрыс шешім қабылдауға көмектеседі.

Алғашқы қадамдыңызбен алға қарай жылжу

Зерттеуден іс-әрекетке өтуге дайынсыз ба? Сіз сенімділікпен әрі қауіпсіз әрі тиімді әрекет ету үшін не істеу керектігін төменде көрсетеміз.

Шешіміңізден бастамаңыз, талаптарыңыздан бастаңыз. Қызмет көрсетушілермен байланысқа түспес бұрын, сізге нақты қандай нәрселер қажет екенін тіркеңіз: материал түрі, шамамен дәлдік шектері, саны, уақыт кестесі және қолданылу мақсаты. Бұл айқындық дәл бағалар беруге және маңызды DFM (дизайнды өндіріске қолайлылық) пікірлерін алуға мүмкіндік береді.

Бірнеше қызмет көрсетушіден баға сұрауыңызды сұраңыз. Жауаптарды салыстыру тек бағалар арасындағы айырмашылықтарды ғана емес, сонымен қатар қарым-қатынас сапасын, техникалық түсініктілікті және ескерілетін егжей-тегжейлерді де көрсетеді. Сіздің жобаңыз туралы ақылды сұрақтар қоятын қызмет көрсетуші, әдетте ешқандай сұрақ қоймай, ең төмен баға ұсынатын қызмет көрсетушіге қарағанда жақсы нәтиже береді.

Егер мақсатыңыз — сериялық өндіріс болса, масштабтау мүмкіндігін бағалаңыз. Нақты автомобиль саласына арналған жағдайда, IATF 16949 сертификаты бар серіктестер тәжірибелік үлгіден массалық өндіріске дейін қадамдық кеңейтуді қамтамасыз етеді. Мысалы, Shaoyi Metal Technology осы қабілетті көрсетеді: олар автомобильдік жабдықтау тізбегі үшін қажетті сапа жүйелерін сақтай отырып, бір жұмыс күні ішінде жеткізілетін жоғары дәлдікті компоненттерді шығарады. Олардың Статистикалық Өндіріс Бақылауы (SPC) жүйесі бірінші тәжірибелік үлгіден бастап сериялық өндіріске дейін тұрақтылықты қамтамасыз етеді.

Потенциалды серіктестерді бағалаған кезде, осы негізгі таңдау критерийлеріне басымдық беріңіз:

• Қажетті сертификаттар – Автомобиль өнеркәсібі үшін IATF 16949, әуе-ғарыш саласы үшін AS9100, медициналық құралдар үшін ISO 13485
• Сәйкес жабдықтар – Бөлшектің геометриясы мен материалдық талаптарыңызға сәйкес келетін станок мүмкіндіктері
• Дәлелденген тәжірибе – Сіздің жобаңызға ұқсас жұмыстарды көрсететін портфолио немесе жағдайларды талдау мысалдары
• Байланыс беріктігі – Баяндама құру процесі кезінде жылдам және сақтықпен жауап беру
• DFM бойынша ынтымақтастыққа дайындық – Тек тапсырыс өңдеумен шектелмей, өндірістік жүзеге асуына қатысты кері байланыс беретін серіктестер
• Масштабтау қабілеті – Тәжірибелік үлгіден бастап сериялық өндіріске дейін сіздің жобаңызбен бірге өсу қабілеті
• Сапа құжаттамасы – Қажет болған жағдайда бақылау есептері, материалдың сертификаттары және ізденілетіндік
• Реалистік жеткізу мерзімдері – Сіздің кестеңізге сәйкес келетін уақыттық шеңберлер және қажет болған кезде жеделдетілген нұсқалар

САП файлынан аяқталған тәжірибелік үлгіге дейінгі саяхат күрделі болуға тиіс емес. Сіз алған білім — материалдарды, өндіріс процестерін, дәлдіктерді, шығындарды және кеңінен тараған қателерді түсіну — сізді осы процесті сенімді түрде жүзеге асыруға дайындайды. Дұрыс өндіріс серіктесі сіздің біліміңізді физикалық бөлшектерге айналдырады, бұл сіздің дизайндыңызды растайды және өнімнің дамуын жылдамдатады.

Сіздің келесі қадамыңыз? Дайын САП файлыңызды алып, үйренген DFM принциптерін қолданып, білікті қызмет көрсетушіге хабарласыңыз. Сіздің концепцияңызды растайтын тәжірибелік үлгі сіз ойлағаннан да жақын.

CNC өңдеу бойынша тәжірибелік үлгілер қызметі жиі қойылатын сұрақтар

1. CNC прототипінің құны қанша?

CNC прототипының құны әдетте күрделілігіне, қолданылатын материалға, дәлдік шектеріне және санына байланысты бір бөлшекке $100-ден $1000-ға дейін (жоғары) ауытқиды. Қарапайым алюминий бөлшектерінің құны шамамен $100–$200 аралығында болады, ал арнайы металдардан жасалған, көптеген сипаттамалары бар және жоғары дәлдік талап ететін күрделі бөлшектердің құны $1000-ды асып кетуі мүмкін. Негізгі құн факторларына өңдеу уақыты, материал бағасы, бастапқы орнату құны және соңғы өңдеу талаптары жатады. 3–5 дана кіші партияларды тапсыру бір бөлшекке келетін құнды қатты төмендетеді, себебі тұрақты орнату шығындары көбірек бөлшектерге бөлінеді.

2. CNC өңдеу қызметінің сағатына қанша тұрады?

CNC өңдеу қызметінің бағалары әдетте машина түрі мен күрделілігіне байланысты сағатына $30-дан $200-ге дейін ауытқиды. Стандартты 3 осьті фрезерлеу әдетте сағатына $30–$75 болады, ал жоғары деңгейдегі 5 осьті CNC өңдеу құрылғыларының қымбаттығы мен арнайы бағдарламалау талаптарына байланысты сағатына $100–$200 аралығында бағаланады. Оператордың еңбекақысы, материал шығындары және дайындық уақыты құны көбінесе прототип қызметтерінің соңғы бағасына енгізіледі, бірақ олар жеке есепке алынбайды.

3. CNC прототиптерін тапсыру үшін қандай файл пішімдері қабылданады?

Көптеген CNC прототип қызметтері STEP (.stp) және IGES (.iges) файлдарын универсалды пішімдер ретінде қабылдайды, себебі олар әртүрлі CAM бағдарламалық жасақтама жүйелері арасында дәл аударылады. SolidWorks, Fusion 360 немесе Inventor бағдарламаларында құрылған нативті CAD пішімдері де қолданылуы мүмкін, бірақ STEP әдетте ең сенімді нәтиже береді. 3D файлдар геометрияны анықтайды, бірақ өндірістік мақсатты көрсетпейді, сондықтан өте маңызды өлшемдер, допустимді ауытқулар, резьба сипаттамалары және беттің тегістік талаптары көрсетілген 2D сызбаны міндетті түрде қосыңыз.

4. CNC прототипын жасау қанша уақыт алады?

Стандартты CNC прототиптарды дайындау мерзімі бөлшектің күрделілігіне, материалдың қолжетімділігіне және қызмет көрсетушінің қуатына байланысты 3–10 жұмыс күнін құрайды. Тездетілген қызметтер бөлшектерді 1–3 күн ішінде жеткізе алады, бірақ тездетілген тапсырыстарға әдетте 25–100% қосымша төлем қойылады. Көп осьті күрделі бөлшектер, қосымша бақылауды талап ететін дәлдік шектері немесе арнайы материалдар уақытты ұзартуы мүмкін. Алдын ала жоспарлау және стандартты дайындау мерзімдерін сақтау қосымша тездетілген төлемдерден айналысуға көмектеседі.

5. Прототиптер үшін CNC өңдеу мен 3D-баспа арасындағы айырмашылық неде?

CNC өңдеуі бұйымдарды жасау үшін қатты блоктардан материалды алып тастайды, олардың дәлдігі жоғары (±0,05 мм — 3D-басып шығарудың ±0,2–0,3 мм-ге қарағанда), беттің сапасы жоғары және өндірістік деңгейдегі материалдық қасиеттері бар. 3D-басып шығару күрделі ішкі геометриялар мен органикалық пішіндерді жасауда үстемдік етеді, оларды механикалық өңдеу қиын немесе мүмкін емес. CNC-прототиптер функционалды сынақтар үшін нақты өндірістік материалдарды, дәл келетін беттерді немесе механикалық жұмыс істеу сипаттамаларын растау үшін идеалды.
