TL;DR

Per prevenire la grinzatura nei pezzi imbutiti è necessario un equilibrio preciso delle forze di compressione nella zona della flangia. La modalità principale di rottura è l'instabilità compressiva, in cui lo sforzo tangenziale supera il limite critico di instabilità del materiale. Per mitigare questo fenomeno, gli ingegneri devono applicare una sufficiente Forza del Premilamiere (BHF) —tipicamente ottimizzata per limitare il flusso del materiale senza causarne la rottura—e progettare gli utensili con raggi d'ingresso della matrice adeguati (spesso pari a 6–8 volte lo spessore del materiale). Una prevenzione efficace dipende anche dalla gestione dell'interferenza tra punzone e matrice e dall'utilizzo di rinforzi per geometrie asimmetriche. Questa guida esplora la fisica, i parametri di processo e i fattori di progettazione necessari per eliminare i difetti nell'imbutitura profonda.

La Fisica della Grinzatura: Instabilità Compressiva

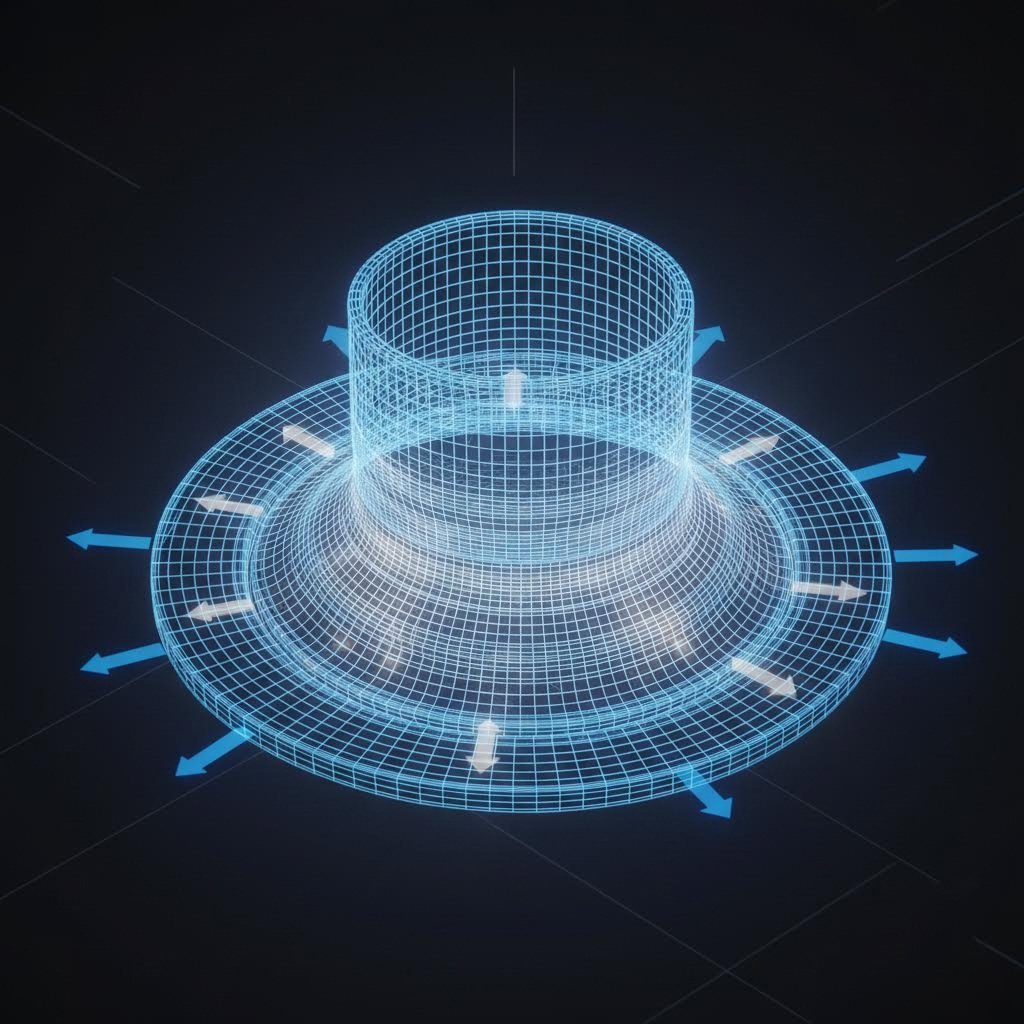

Le grinze nella stampaggio in profondità non sono semplicemente un difetto estetico; si tratta di un guasto strutturale causato dalla meccanica fondamentale della formatura dei metalli. Quando una lamiera piana viene immessa nella cavità dello stampo, il materiale nell'area della flangia è costretto a ridursi in una circonferenza minore. Questa riduzione del diametro genera uno sforzo significativo di compressione tangenziale . Quando questo sforzo supera la capacità del materiale di resistere all'instabilità per buckling, il metallo forma pieghe ondulate — le grinze — ortogonali alla direzione della compressione.

Il fenomeno è regolato dal principio di conservazione del volume. Mentre il metallo si sposta radialmente verso l'interno, si ispessisce. Se lo spazio verticale tra la faccia della matrice e il premilamiera è troppo ampio, o se la pressione di serraggio non è sufficiente a limitare questo ispessimento, il materiale si increspa. Comprendere questo stato di sollecitazione è fondamentale perché esso esiste in diretta opposizione allo strappo. Mentre lo strappo è un guasto di natura duttile causato da un'eccessiva estensione, l'increspatura è un guasto di natura compressiva causata da un insufficiente vincolo. La riuscita della stampaggio in profondità opera all'interno della stretta "finestra di processo" compresa tra queste due modalità di guasto, come descritto nelle risorse tecniche fornite da Il Produttore .

Leva Critica del Processo: Ottimizzazione della Forza del Premilamiera

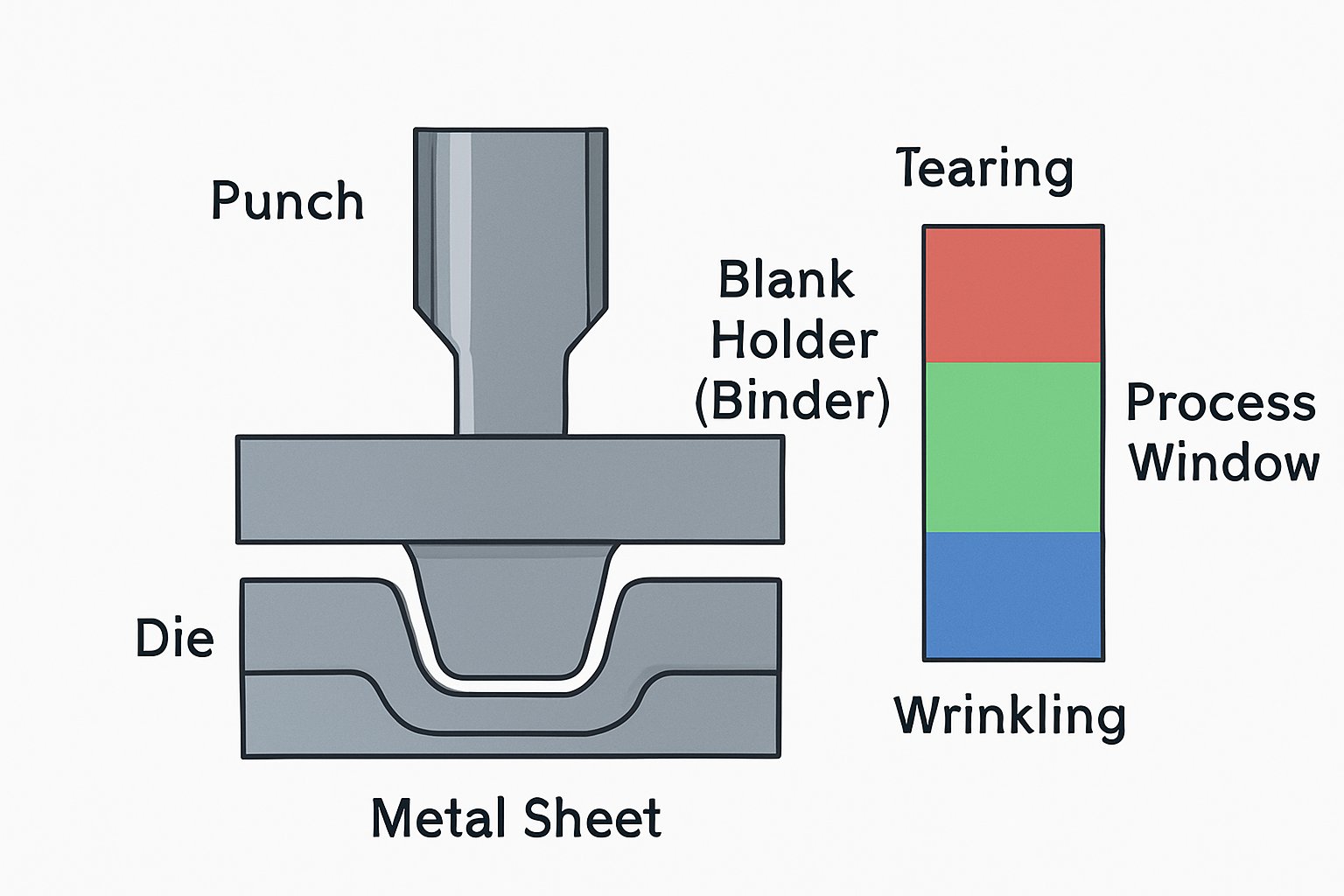

Il metodo più diretto per controllare la tensione tangenziale è l'applicazione di una precisa Forza del Premilamina (BHF), nota anche come pressione del bordatore. Il premilamina funziona come un cuscinetto pressore che blocca la flangia contro la superficie della matrice, controllando la velocità con cui il materiale entra nella cavità della matrice. L'obiettivo consiste nell'applicare una forza sufficiente a sopprimere l'instabilità flessionale, consentendo al contempo al materiale di scorrere verso l'interno. Se la BHF è troppo bassa, la flangia si arriccerà; se è troppo alta, l'attrito impedisce il flusso, causando lo stiramento del materiale fino alla rottura (rottura per strappo).

Per risultati ottimali, gli ingegneri dovrebbero considerare la forza del premilamiere (BHF) come una variabile dinamica piuttosto che un'impostazione fissa. Sebbene siano comuni sistemi a pressione costante, applicazioni avanzate potrebbero richiedere una forza variabile del premilamiere (VBHF) per regolare i profili di pressione durante tutta la corsa. Una regola generale suggerisce di iniziare con una pressione calcolata in base al carico di snervamento del materiale e all'area della flangia, quindi di regolarla progressivamente. L'ispezione visiva della flangia è il primo passo diagnostico: aree lucide e brillanti indicano una pressione eccessiva, mentre un ispessimento visibile o onde indicano una forza insufficiente. Guide autorevoli da MetalForming Magazine sottolineano che padroneggiare questo equilibrio è fondamentale per geometrie complesse.

Progettazione degli utensili: raggi, giochi e barre di trattenuta

L'azione preventiva inizia nella fase di progettazione. La geometria dell'utensile esercita una profonda influenza sul flusso e sulla stabilità del materiale. Tre parametri sono particolarmente critici per prevenire grinze nei pezzi stampati in profondità:

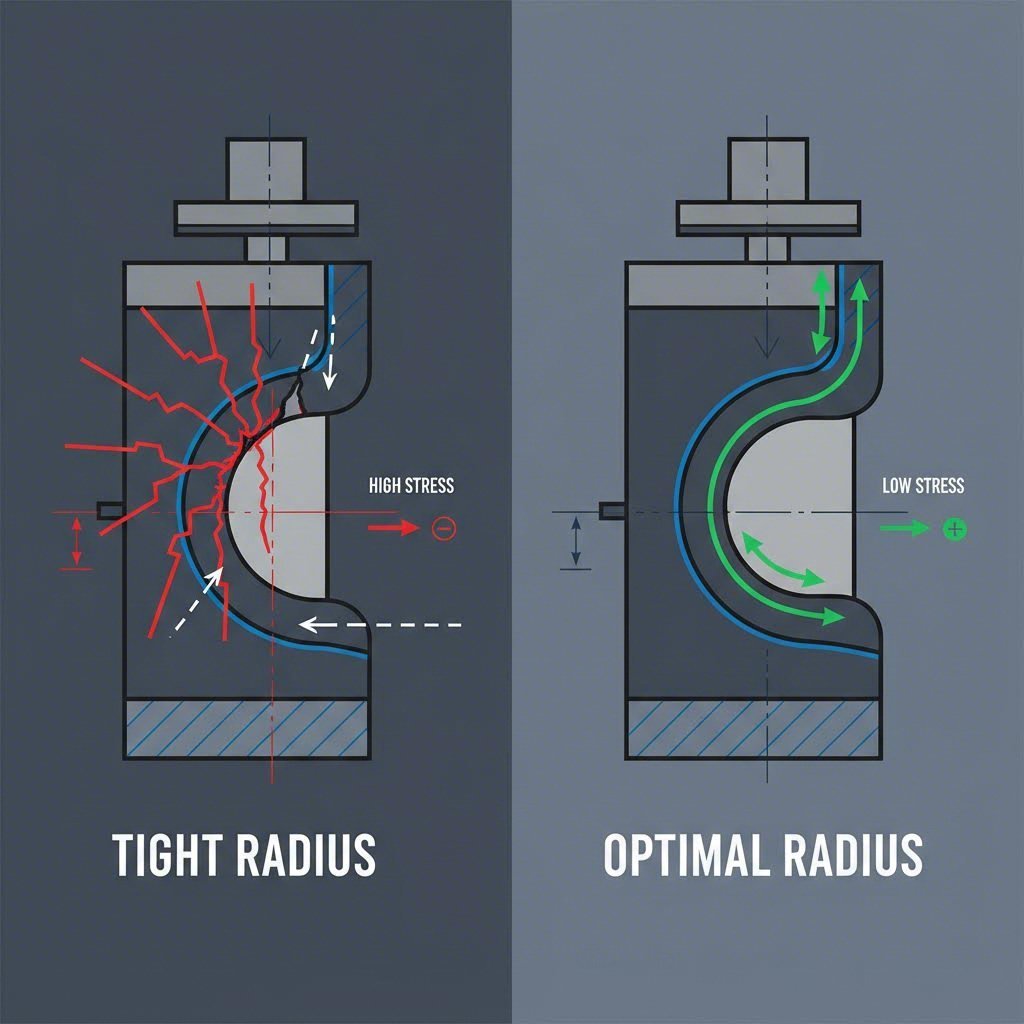

• Raggio di immissione della matrice: Questo raggio determina quanto agevolmente il materiale fluisce dalla flangia nella parete verticale. Un raggio troppo piccolo ne ostacola il flusso, aumentando la tensione e il rischio di strappo. Al contrario, un raggio troppo grande riduce la superficie di contatto sotto il premifoglio, consentendo al materiale di staccarsi precocemente dal vincolatore e di formare grinze. Il consenso dell'industria raccomanda un raggio d'ingresso della matrice pari a circa 6-8 volte lo spessore del materiale (t) per la maggior parte delle applicazioni in acciaio.
• Permetto di punzonare: L'interstizio tra punzone e parete della matrice deve consentire l'ispessimento naturale del materiale nella flangia. Poiché la flangia si ispessisce durante l'imbutitura (spesso fino al 30%), l'intercapedine viene tipicamente impostata allo spessore del materiale più un margine di sicurezza (ad esempio, 1,1t). Un interstizio insufficiente compatta eccessivamente il materiale, causando grippaggi o picchi elevati di tonnellaggio, mentre un interstizio eccessivo lascia la parete non sostenuta, favorendo la formazione di grinze.
• Cordoni di imbutitura: Per parti o scatole non simmetriche in cui una forza di tenuta uniforme è impossibile, le nervature di imbutitura sono essenziali. Queste costole rilevate costringono il materiale a piegarsi e dispiegarsi prima di entrare nello stampo, generando forze di contenimento per controllare localmente il flusso senza richiedere una pressione eccessiva globale del puntone.

Per i produttori automobilistici e i produttori ad alto volume, la transizione dalla progettazione degli utensili alla produzione di massa richiede rigore. Aziende come Shaoyi Metal Technology utilizzano protocolli certificati IATF 16949 per garantire che questi precisi parametri degli utensili—dal prototipo alle lavorazioni su presse da 600 tonnellate—siano mantenuti in modo costante, prevenendo difetti in componenti critici come bracci di controllo e sottocorpi.

Proprietà dei materiali e strategia di lubrificazione

La scienza dei materiali riveste un ruolo fondamentale nel successo della tranciatura profonda. L'anisotropia della lamiera—la sua variazione direzionale nelle proprietà meccaniche—spesso provoca il "earing", un difetto a bordo ondulato che può propagarsi in pieghe della carrozzeria. Per la tranciatura profonda si preferiscono generalmente materiali con elevata anisotropia normale (valore r), poiché resistono meglio all'assottigliamento. Tuttavia, variazioni nei lotti di bobine possono spostare inaspettatamente la finestra operativa del processo. La verifica delle certificazioni del laminatoio per il valore n (esponente di incrudimento) e il valore r rappresenta una procedura standard di risoluzione dei problemi.

La strategia di lubrificazione è altrettanto importante e spesso controintuitiva. Mentre l'attrito è generalmente il nemico, la tranciatura profonda richiede una lubrificazione differenziata. L'area della flangia necessita di un'elevata lubrificazione per facilitare lo scorrimento e prevenire le grinze, mentre la testa del punzone richiede spesso un attrito maggiore per afferrare il materiale ed evitare assottigliamenti localizzati. Lubrificare eccessivamente il punzone o insufficientemente la flangia sono errori comuni degli operatori che destabilizzano il processo. Approfondimenti dettagliati da KYHardware evidenziano l'importanza di abbinare la viscosità del lubrificante ai rapporti di tranciatura specifici e ai tipi di materiale.

Protocollo di Risoluzione dei Problemi: Equilibrio tra Grinze e Rotture

Quando si verificano difetti, un approccio sistematico consente di identificare la causa radice. Il seguente schema decisionale aiuta gli ingegneri a diagnosticare i problemi in base alla posizione e alla natura del guasto. Si noti che correggere un problema rischia spesso di causare la modalità di guasto opposta, rendendo necessaria un'attenta iterazione.

La correzione di questi difetti richiede spesso la consultazione di guide specifiche per la risoluzione dei problemi, come quelle fornite da Formatura precisa , che classificano i problemi in base alla loro firma visiva sulla parte finita.

Padroneggiare la Stabilità della Tiratura Profonda

Eliminare le grinze nelle parti ottenute per tiratura profonda è una sfida ingegneristica che richiede una visione olistica del sistema di formatura. Richiede l'allineamento della fisica delle sollecitazioni compressive con le realtà pratiche della geometria degli utensili e delle capacità del pressa. Calcolando rigorosamente le forze del premilamiere, ottimizzando i raggi della matrice in base allo spessore specifico del materiale e monitorando le variabili della lubrificazione, i produttori possono garantire una finestra di processo stabile. Il risultato non è solo un pezzo privo di difetti, ma una linea di produzione ripetibile ed efficiente, in grado di soddisfare le esigenti richieste dell'industria moderna.

Domande frequenti

1. Qual è la causa principale delle grinze nella tiratura profonda?

Le grinze sono causate principalmente da instabilità compressiva nella zona della flangia. Mentre la lamiera viene tirata radialmente verso l'interno, la riduzione della circonferenza genera uno sforzo compressivo tangenziale. Se questo sforzo supera lo sforzo critico di instabilità del materiale e la forza del premilamiera non è sufficiente a contrastarlo, il metallo si piega, formando onde o grinze.

2. Come impedisce il premilamiera la formazione di grinze?

Il premilamiera (o bindante) applica una pressione sulla flangia, premendola contro la faccia della matrice. Questa pressione crea una resistenza frizionale che limita il flusso del materiale. Mantenendo la flangia piatta, il premilamiera sopprime la tendenza del materiale a imbucklare sotto sforzo compressivo. La forza deve essere sufficientemente elevata da prevenire le grinze, ma non eccessiva da provocare la rottura del metallo.

3. Qual è il raggio raccomandato all'ingresso della matrice per evitare difetti?

Una regola generale dell'ingegneria meccanica per il raggio di entrata della matrice prevede un valore compreso tra 6 e 8 volte lo spessore del materiale. Un raggio troppo piccolo ostacola il flusso e provoca strappi, mentre un raggio troppo grande riduce l'area di serraggio efficace sotto il premilamiere, consentendo al materiale di formare grinze prima di entrare nella cavità della matrice.

4. La lubrificazione può causare grinze?

Sì, una lubrificazione inadeguata può contribuire alla formazione di grinze. Se la zona della flangia non è sufficientemente lubrificata, il flusso del materiale viene limitato, con possibile rischio di strappi. Tuttavia, se la faccia della punzonatura è eccessivamente lubrificata, il materiale potrebbe scivolare troppo facilmente, riducendo la tensione di trazione necessaria a mantenere la parete tesa, il che a volte può portare a increspature o instabilità nelle zone non supportate.
