Cosa significa realmente la stampa su metallo personalizzata per la produzione moderna

Ti sei mai chiesto come i produttori riescono a realizzare milioni di componenti metallici identici e precisamente sagomati senza spendere una fortuna? La risposta risiede nella stampa su metallo personalizzata, un processo di produzione di precisione che trasforma lamiere piane in parti tridimensionali complesse mediante l'uso di matrici specializzate e presse potenti.

Pensala così: lo stampaggio standard utilizza attrezzature predefinite per creare forme generiche. La stampa su metallo personalizzata, invece, è più simile a confezionare un abito su misura secondo le tue specifiche esatte. Le matrici, le presse e i processi sono tutti progettati intorno alla geometria unica del tuo componente e alle sue specifiche applicative.

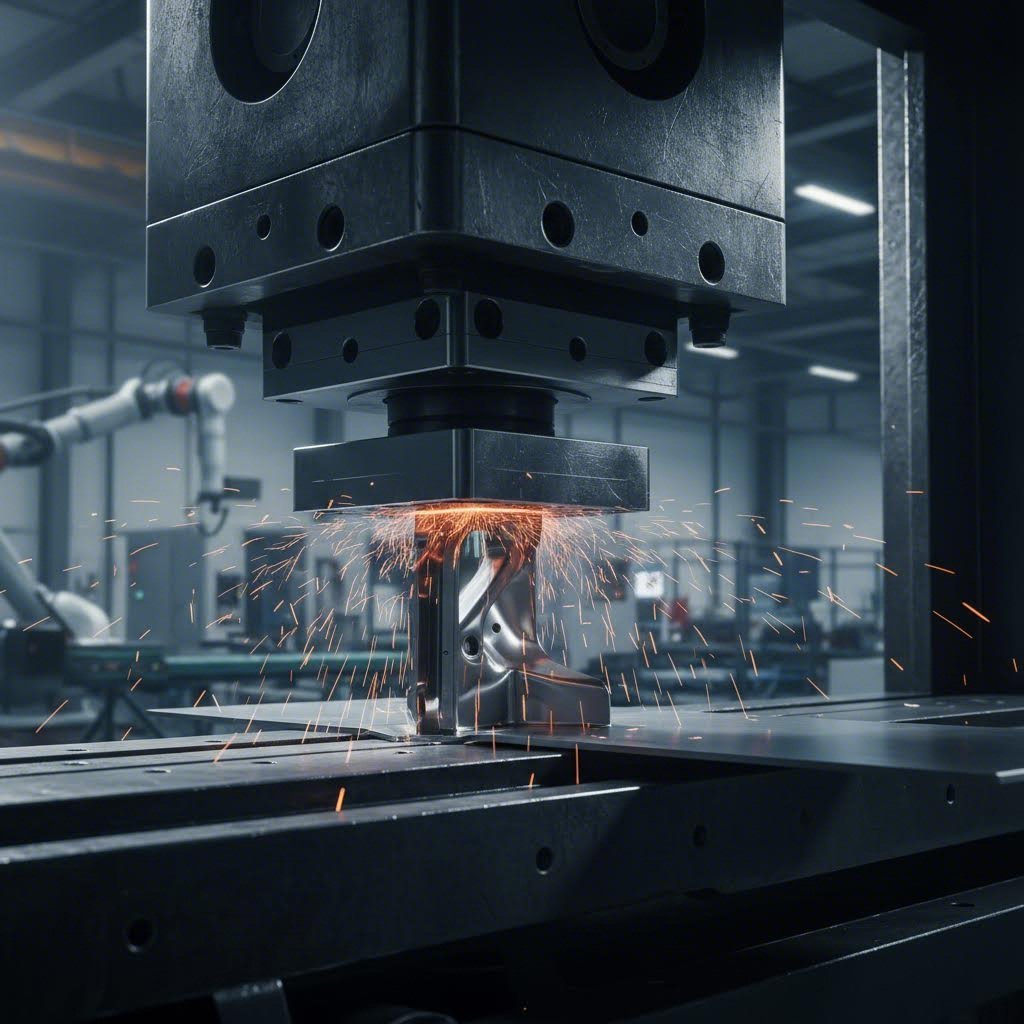

Dalla lamiera ai componenti di precisione

Nel suo nucleo, progetto di stampaggio metallico si basa su un concetto semplice. Una lamiera piatta o una bobina viene alimentata in una pressa dotata di stampi progettati su misura. Quando la pressa si chiude, questi stampi tagliano, piegano e formano il metallo in componenti di forma precisa, spesso completando più operazioni in un'unica corsa.

La magia avviene negli stampi specializzati. A differenza degli utensili generici, gli stampi personalizzati sono progettati specificamente per ogni singolo design di componente. Questo approccio su misura permette ai produttori di ottenere tolleranze molto strette (a volte precise fino a 0,0005 pollici), creare geometrie complesse e mantenere una notevole coerenza durante le produzioni di migliaia o addirittura milioni di pezzi.

Ciò che rende particolarmente preziosi i componenti stampati in metallo è la loro ripetibilità. Una volta regolati correttamente gli utensili, il 500° pezzo uscito dalla pressa corrisponde al primo con straordinaria precisione. Questa coerenza è fondamentale per settori in cui l'uniformità non è facoltativa, ma obbligatoria.

Perché i produttori scelgono lo stampaggio personalizzato

Perché quindi ingegneri e specialisti degli approvvigionamenti scelgono costantemente i servizi di stampaggio metallico piuttosto che alternative come lavorazione meccanica, fusione o fabbricazione? Diversi motivi convincenti si distinguono:

• Efficienza economica in grandi quantità: Sebbene la realizzazione degli stampi richieda un investimento iniziale, il costo per pezzo diminuisce drasticamente all'aumentare della produzione. Per tirature elevate, i prodotti stampati diventano notevolmente più economici rispetto alle alternative ottenute mediante lavorazione meccanica.
• Velocità e produttività: I processi di stampaggio progressivo possono produrre parti finite complesse in pochi secondi, consentendo ai produttori di rispettare tempistiche produttive impegnative.
• Precisione senza compromessi: Lo stampaggio moderno raggiunge tolleranze paragonabili a quelle della lavorazione meccanica, mantenendo al contempo velocità di produzione molto più elevate.
• Efficienza del materiale: Progettazioni ottimizzate degli stampi riducono al minimo gli scarti, sfruttando meglio i materiali grezzi rispetto ai processi sottrattivi.

Industrie che vanno dall'automotive e aerospaziale all'elettronica e ai dispositivi medici dipendono fortemente da questo processo. I produttori automobilistici si affidano a componenti stampati per tutto, dai supporti strutturali ai terminali elettrici. Gli ingegneri aerospaziali specificano parti stampate laddove contano il risparmio di peso e la precisione. Le aziende di dispositivi medicali si fidano di questo processo per creare componenti sterili e biocompatibili con tolleranza zero ai difetti.

Comprendere questi fondamenti fornisce agli ingegneri e ai progettisti di prodotto la base necessaria per valutare se lo stampaggio personalizzato della lamiera soddisfa i requisiti del loro progetto—e come progettare componenti che sfruttino appieno le sue potenzialità.

Tipi di processo di stampaggio e quando applicare ciascun metodo

Ora che hai compreso cosa realizza la stampatura personalizzata di metalli, ecco la domanda che mette in difficoltà la maggior parte degli ingegneri: quale metodo di stampaggio si dovrebbe effettivamente utilizzare? La verità è che non tutti i processi di stampaggio sono uguali. Scegliere quello sbagliato può significare pagare di più per gli stampi, non rispettare le tolleranze richieste o avere problemi con geometrie dei pezzi che semplicemente non funzionano con il metodo selezionato.

Analizziamo i quattro principali metodi di stampaggio e precisamente quando ciascuno di essi è indicato per il tuo progetto.

Coniazione con Morsetto Progressivo per la Produzione ad Alto Volume

Immagina un nastro metallico continuo che avanza attraverso una serie di stazioni, ognuna delle quali esegue un'operazione specifica come taglio, piegatura, foratura o punzonatura. È proprio questo il funzionamento dello stampaggio a matrice progressiva. Il pezzo rimane collegato al nastro durante tutto il processo e si stacca soltanto all'ultima stazione.

Perché è importante? Velocità ed efficienza. La stampaggio progressivo eccelle nella produzione di parti stampate complesse con tempi di ciclo estremamente rapidi. Quando sono necessarie parti in lamiera in quantità dell'ordine di decine di migliaia o milioni, questo metodo offre i costi unitari più bassi.

È comune trovare componenti stampati con matrice progressiva in:

• Applicazioni Automobilistiche: Supporti, clip, connettori e componenti della trasmissione
• Elettronica di consumo: Piccole carcasse metalliche, contatti per batterie e alloggiamenti per connettori
• Manifattura Industriale: Terminali elettrici, dissipatori di calore e componenti di precisione

L'unico inconveniente? L'investimento in attrezzature è più elevato inizialmente e le modifiche progettuali diventano costose una volta realizzata la matrice. Ma per la produzione su larga scala di componenti stampati in acciaio o alluminio, il rapporto economico è difficilmente superabile.

Stampaggio con matrice a trasferimento: quando le parti hanno bisogno di spazio per crescere

La stampaggio a trasferimento presenta somiglianze con i metodi progressivi—più stazioni, operazioni sequenziali—ma con una differenza fondamentale. Il pezzo si separa dalla striscia metallica già nelle fasi iniziali del processo e viene trasferito meccanicamente tra le stazioni.

Questa separazione apre prospettive che lo stampaggio progressivo semplicemente non può gestire. Tirature più profonde, geometrie più complesse e dimensioni maggiori del pezzo diventano realizzabili quando il componente non è vincolato a una striscia.

Lo stampaggio a trasferimento è ideale per:

• Componenti automobilistici di grandi dimensioni :Pannelli carrozzeria, rinforzi strutturali e staffe pesanti
• Attrezzature industriali: Piastre di rinforzo e involucri resistenti
• Produzione di Elettrodomestici: Strutture interne e contenitori metallici stampati

Si prevedono cicli leggermente più lenti rispetto allo stampaggio progressivo, e la maggiore complessità di movimentazione aumenta i costi per produzioni di basso volume. Tuttavia, per parti medie o grandi che richiedono forme complesse, lo stampaggio a trasferimento rimane la scelta privilegiata.

Stampaggio Fourslide e Multislide: piegatura da ogni angolazione

Cosa succede quando il tuo componente richiede piegature precise da più direzioni? Le presse verticali tradizionali raggiungono i loro limiti. È qui che entra in gioco la stampaggio a quattro lati (o multislide).

Invece di affidarsi esclusivamente alla pressione verticale, queste macchine utilizzano quattro o più punzoni orizzontali per lavorare il metallo da angolazioni diverse simultaneamente. Il risultato? Componenti tridimensionali con geometrie complesse che sarebbero quasi impossibili da ottenere con metodi convenzionali.

Questo approccio di stampaggio con matrici variabili funziona meglio per:

• Componenti Elettrici: Connettori, terminali e schermature EMI
• Elettronica di consumo: Clip, fissaggi e staffe complesse
• Dispositivi Medici: Componenti microformati di precisione che richiedono un'eccezionale accuratezza

Lo stampaggio a quattro lati riduce lo spreco di materiale e spesso elimina le operazioni secondarie. Tuttavia, è generalmente adatto a componenti più piccoli e materiali più sottili: metalli pesanti o componenti di grandi dimensioni richiedono tipicamente metodi diversi.

Stampaggio per tiraggio profondo: creazione di profondità e volume

Hai bisogno di componenti a forma di coppa, cilindrici o simili a scatola? La stampaggio per tranciatura profonda è specializzato nella trasformazione di lamiere piane in forme cave tridimensionali con una profondità significativa rispetto al diametro.

Il processo estrae la lamiera all'interno di uno stampo formativo, creando componenti senza saldature né giunzioni. Custodie per batterie, lattine per bevande, serbatoi del carburante per autoveicoli e lavelli da cucina si basano tutti su tecniche di tranciatura profonda.

Considerazioni chiave per lo stampaggio per tranciatura profonda:

• Duttilità del materiale: Il metallo deve essere in grado di allungarsi senza incrinarsi
• Rapporto di trazione: Il rapporto tra il diametro della lamiera e la profondità finale determina la fattibilità
• Spessore del muro: Una distribuzione uniforme del materiale richiede una progettazione accurata dello stampo

Scelta del Metodo di Stampaggio Adatto al Proprio Componente

La selezione del processo di stampaggio appropriato non è un'ipotesi casuale, ma una decisione strategica basata su requisiti specifici del progetto. Ecco come i diversi metodi si confrontano in base a fattori critici:

Metodo di Stampaggio	Volume Ideale	Dimensione del pezzo	Complessità	Migliore per
Morso progressivo	Elevata (100K+)	Piccola a Media	Da moderato ad alto	Produzione ad alta velocità di parti piane complesse con più caratteristiche
Stampo a trasferimento	Medio ad alto	Media a Grande	Alto	Parti più grandi che richiedono estrusioni profonde e forme intricate
Quattro diapositive/multidiapositive	Bassa o media	Piccolo	Molto elevato	Piegature complesse da più direzioni, materiali sottili
Stampaggio a Profondo	Medio ad alto	Varia	Moderato	Componenti cavi senza saldature con notevole profondità

Quando si valuta quale metodo soddisfa i requisiti per le parti stampate, partire da queste domande: qual è il volume di produzione previsto? Quanto è complessa la geometria della parte? Il design richiede formatura profonda o piegature multidirezionali? Le risposte restringeranno rapidamente le opzioni disponibili.

Se state cercando uno stampaggio metalli vicino a me, comprendere queste differenze vi aiuta ad avere conversazioni più produttive con potenziali fornitori, garantendo così di non pagare per capacità di cui non avete bisogno né accontentarvi di metodi che non possono fornire ciò che richiedete.

Una volta definita la metodologia di stampaggio, il passo successivo fondamentale è comprendere le operazioni specifiche che avvengono all'interno di questi processi: le singole azioni di taglio, piegatura e formatura che trasformano una lamiera piana in componenti finiti.

Otto operazioni essenziali di stampaggio che ogni ingegnere dovrebbe conoscere

Hai scelto il tuo metodo di stampaggio, ma cosa accade effettivamente quando la macchina per lo stampaggio entra in funzione? Comprendere le singole operazioni che si verificano durante ogni corsa della pressa distingue gli ingegneri in grado di progettare pezzi realizzabili da quelli costretti a tornare al tavolo da disegno.

Ogni componente stampato che hai mai visto è il risultato di una combinazione di otto operazioni fondamentali. Dominale, e sarai in grado di comunicare meglio con i produttori, progettare componenti più intelligenti ed evitare costose riprogettazioni.

Le operazioni principali di stampaggio spiegate

Pensi a queste operazioni come ai mattoni costitutivi della stampatura metallica. Ognuna svolge una funzione specifica, e sapere quando applicarla determina se il pezzo avrà successo o meno nella produzione.

Operazione	Definizione	Applicazioni tipiche	Tolleranze Raggiungibili
Sbiadimento	Taglio di una forma piana da lamiera in cui il pezzo ritagliato diventa il manufatto	Forme base per staffe, rondelle, schermi elettronici	±0,001" a ±0,005"
Foratura	Creazione di fori o aperture in cui il materiale rimosso è considerato scarto	Fori di fissaggio, aperture di ventilazione, posizioni dei dispositivi di aggancio	±0,001" a ±0,003"
Piegatura	Formatura di angoli, canali o curve applicando forza lungo un asse lineare	Staffe, pareti di involucri, rinforzi strutturali	±0,5° a ±1° angolare
Disegno	Creazione di forme in rilievo e cavi tirando il materiale all'interno di una cavità dello stampo	Bicchieri, alloggiamenti, contenitori cilindrici	±0,005" a ±0,010"
Coniazione	Compressione precisa che fa fluire il metallo sotto pressione estrema per tolleranze ridotte	Contatti elettrici, superfici di precisione, punzoni in acciaio per la marcatura	±0,0005" a ±0,001"
Di rilievo	Creazione di disegni in rilievo o incassati senza tagliare il materiale	Loghi, motivi decorativi, nervature di irrigidimento	±0,003" a ±0,005"
Formazione	Formatura complessa tridimensionale che combina più tipi di deformazione	Supporti complessi, componenti automobilistici, parti strutturali	±0,005" a ±0,015"
Lancing	Tagli parziali che creano linguette, aperture di ventilazione o lamelle senza separare completamente il materiale	Aerture per dissipazione del calore, linguette di fissaggio, cerniere flessibili	±0,002" a ±0,005"

Osserva come alcune operazioni—come la tranciatura e la foratura—comportino il taglio, mentre altre—come la piegatura e la profilatura—riprendono la forma del metallo senza rimuoverne materiale. La stampatura a conio si distingue perché utilizza una pressione estrema per imprimere lettere nel metallo o creare superfici ultra-precise che altre operazioni semplicemente non riescono a raggiungere.

Ecco cosa confonde molti ingegneri: queste operazioni non esistono in isolamento. Un singolo stampo può combinare tranciatura, foratura, piegatura e formatura in un unico strumento integrato. Comprendere come funzionano singolarmente aiuta a capire come collaborano tra loro.

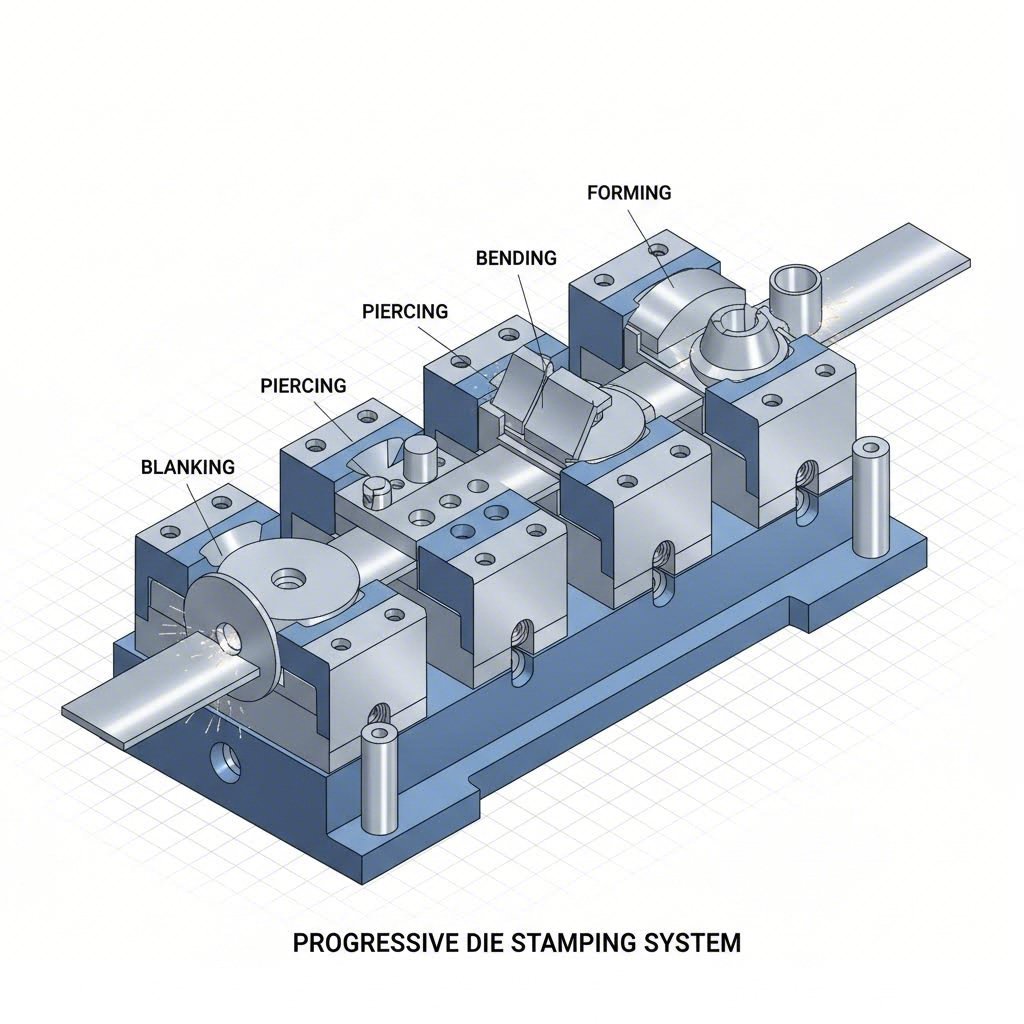

Come le operazioni si combinano negli stampi progressivi

Immagina una striscia di metallo che avanza attraverso un punzone progressivo con sei stazioni. Alla stazione uno, lo stampaggio crea il profilo iniziale. Alla stazione due viene effettuata la foratura per i fori di montaggio. Alle stazioni tre e quattro vengono eseguite operazioni di piegatura sequenziali. Alla stazione cinque vengono aggiunte nervature di irrigidimento in rilievo. Alla stazione sei si completa il taglio finale.

Il risultato? Un componente finito esce da ogni singola corsa della pressa, anche se sei operazioni distinte si verificano contemporaneamente su diverse parti in movimento attraverso il punzone.

Questa combinazione è il motivo per cui gli stampi progressivi per metalli raggiungono un'efficienza così notevole. Invece di manipolare i pezzi più volte attraverso operazioni separate, tutto avviene in un flusso continuo unico. I fattori chiave da considerare nella combinazione delle operazioni includono:

• L'ordine delle operazioni è importante: La foratura avviene tipicamente prima della piegatura per mantenere la precisione dei fori
• Pianificazione del flusso del materiale: Le operazioni di tranciatura e formatura devono tenere conto di come il metallo si muove e si assottiglia
• Distanziamento tra le stazioni: Ogni operazione richiede un adeguato spazio libero senza sprecare materiale tra le stazioni
• Distribuzione della forza: Combinare tagli pesanti con formature delicate richiede un accurato bilanciamento del carico

Quando si specifica un componente che richiede più caratteristiche—fori, piegature, loghi in rilievo, sezioni formate—si stanno effettivamente definendo quali operazioni devono essere combinate all'interno dell'utensile. Maggiore è il numero di operazioni integrate in un'unica matrice progressiva, più veloce sarà la produzione, ma più elevato sarà l'investimento iniziale per l'utensileria.

Comprendere queste otto operazioni fornisce il vocabolario necessario per discutere con precisione le proprie esigenze con i produttori di stampaggio. Invece di descrivere in modo vago "alcuni fori e piegature", si possono indicare con esattezza le posizioni dei fori rispetto alle linee di piega, i requisiti di calandratura per superfici critiche o i modelli di taglio per aerazione—una chiarezza che porta a preventivi accurati e a una produzione di successo.

Comprese le operazioni, la considerazione successiva diventa altrettanto critica: quali materiali funzionano meglio per questi processi e come le proprietà dei materiali influenzano ciò che è realizzabile?

Guida alla selezione dei materiali per componenti stampati su misura

Ecco una domanda che può fare o disfare il vostro progetto di stampaggio: quale metallo dovreste effettivamente utilizzare? Sembra semplice, ma scegliere il materiale sbagliato porta a parti screpolate, test anticorrosione falliti o budget compromessi da prestazioni non necessarie.

La verità è che la maggior parte degli elenchi di materiali vi dice semplicemente cosa è disponibile, non come scegliere. Cambiamo questo esaminando le opzioni di metalli per lo stampaggio che contano di più e i criteri decisionali che funzionano realmente.

Proprietà dei materiali che influenzano il successo dello stampaggio

Prima di approfondire metalli specifici, dovete comprendere quattro proprietà che determinano se un materiale collaborerà con il vostro processo di stampaggio oppure si opporrà a ogni passo:

• Duttibilità: Quanto può allungarsi e deformarsi il metallo prima di creparsi? Una maggiore duttilità consente di realizzare forme più complesse. L'alluminio e il rame eccellono in questo aspetto; gli acciai ad alta resistenza richiedono una lavorazione più accurata.
• Resistenza alla Trazione: La massima sollecitazione che un materiale può sopportare mentre viene stirato. I materiali più resistenti oppongono maggiore resistenza alla deformazione, ideali per componenti strutturali, ma richiedono forze maggiori nei pressofusi e utensili più robusti.
• Indurimento per Deformazione: Alcuni metalli diventano più duri e fragili durante la formatura. L'acciaio inossidabile subisce un significativo indurimento da deformazione, il che influisce sul numero di operazioni di formatura eseguibili prima che il materiale diventi difficile da lavorare.
• Ribalto (Springback): Dopo la piegatura, i metalli tendono a ripristinare parzialmente la loro forma originale. I materiali con un limite di snervamento più elevato mostrano un maggiore effetto di ritorno elastico (springback), richiedendo una compensazione degli stampi per ottenere gli angoli desiderati.

Queste proprietà interagiscono in modi che sono rilevanti per la tua specifica applicazione. Un metallo con eccellente duttilità ma un notevole effetto di rimbalzo potrebbe formarsi perfettamente ma non rispettare le tolleranze dimensionali richieste. Comprendere questi compromessi distingue i progetti di successo da frustranti riprogettazioni.

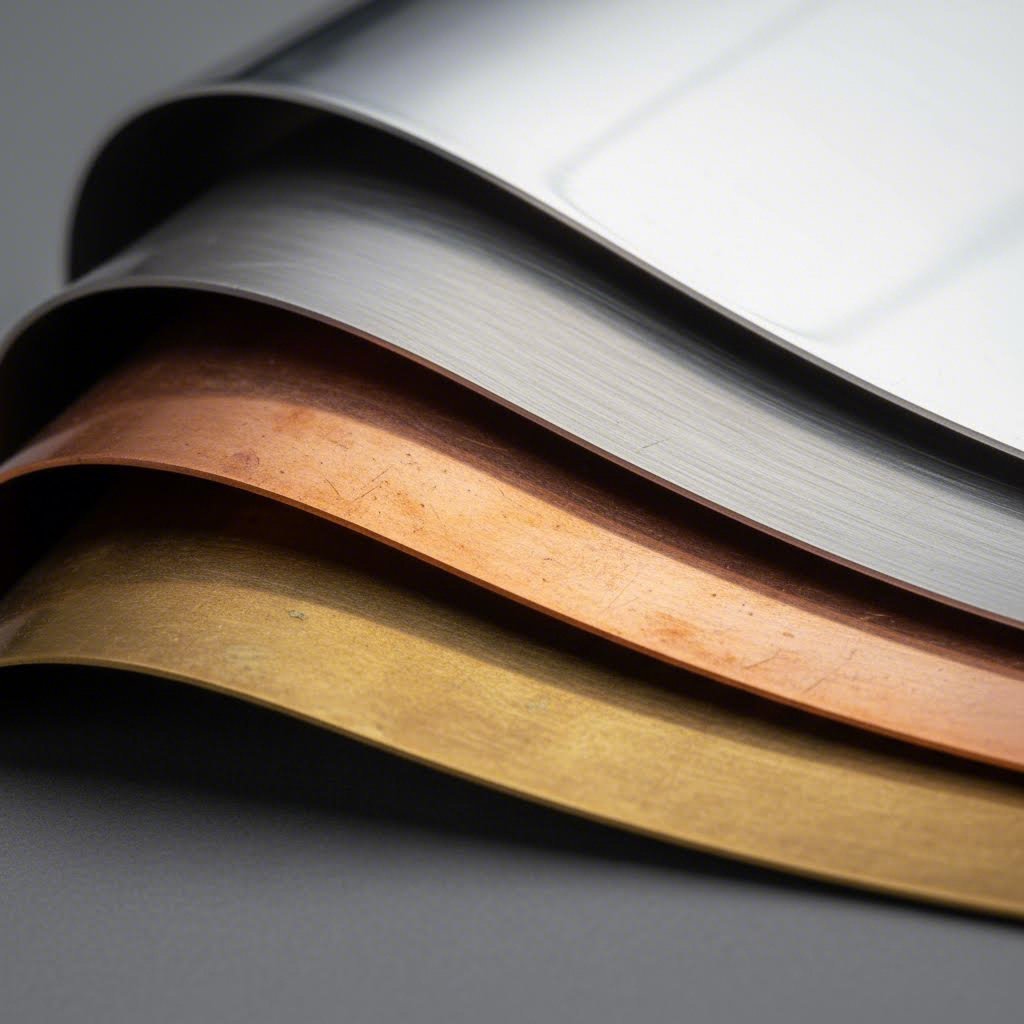

Abbinare i materiali ai requisiti dell'applicazione

Esaminiamo ora i cinque materiali più comuni per la stampaggio e in quali casi ciascuno di essi è indicato.

Alluminio: Quando sono importanti il risparmio di peso e le prestazioni termiche, l'alluminio diventa la scelta ovvia. Con una densità di soli 2,7 g/cm³ (circa un terzo rispetto all'acciaio), lo stampaggio personalizzato in alluminio consente di ottenere componenti leggeri per applicazioni che vanno dai dissipatori di calore per stazioni base 5G a parti strutturali automobilistiche. Il materiale offre un'elevata conducibilità elettrica e termica, una buona resistenza alla corrosione e un'eccellente lavorabilità per parti complesse stampate in alluminio. Il compromesso? Una resistenza a trazione inferiore rispetto all'acciaio, tipicamente compresa tra 110 e 500 MPa a seconda della lega.

Acciaio laminato a freddo: Per componenti strutturali economici in cui il peso non è critico, l'acciaio laminato a freddo rimane il materiale di riferimento per la stampatura metallica. Un'eccellente lavorabilità, proprietà meccaniche costanti e prezzi competitivi lo rendono ideale per staffe, involucri e componenti hardware industriali. Abbinato a rivestimenti adeguati, si adatta bene alla maggior parte delle applicazioni interne e in ambienti controllati.

Acciaio inossidabile: Serve resistenza alla corrosione duratura? L'acciaio inossidabile offre una resistenza a trazione superiore a 515 MPa e una resistenza alla nebbia salina di oltre 48 ore. Dispositivi medici, attrezzature per la lavorazione degli alimenti e applicazioni esterne beneficiano della sua durata. Tuttavia, l'acciaio inossidabile subisce un incrudimento aggressivo: le progettazioni con matrici progressive devono tenere conto di questo comportamento, e l'usura degli utensili aumenta rispetto ai materiali più morbidi. Gli stampi metallici per applicazioni in acciaio richiedono acciai da utensile temprati e strategie di lubrificazione accurate.

Rame e ottone: La conducibilità elettrica guida la scelta del rame—raggiungendo il 98% IACS (International Annealed Copper Standard), non ha pari per terminali, connettori e componenti conduttivi. L'ottone offre un'alternativa più economica con buona lavorabilità e una stampatura in acciaio che produce bordi puliti. Entrambi i materiali si formano facilmente e sono adatti per geometrie complesse in applicazioni elettroniche e decorative.

Acciaio zincato: Quando è necessaria una protezione di base contro la corrosione a costo minimo, l'acciaio zincato rappresenta la soluzione ideale. Il rivestimento in zinco (tipicamente di spessore ≥8μm) garantisce una adeguata prevenzione della ruggine per staffe del telaio, pannelli di elettrodomestici e applicazioni simili in cui non è richiesta un'elevata resistenza alla corrosione.

Materiale	Resistenza alla trazione (MPa)	Formabilità	Resistenza alla corrosione	Costo relativo	Migliori Applicazioni
Alluminio	110-500	Eccellente	Buona (24-48h nebbia salina)	Medio	Dissipatori di calore, strutture leggere, involucri per dispositivi elettronici
Acciaio laminato a freddo	300-550	Eccellente	Scadente (richiede rivestimento)	Basso	Staffe, componenti strutturali, ferramenta industriale
Acciaio inossidabile (304)	≥515	Buono	Eccellente (≥48h nebbia salina)	Alto	Dispositivi medici, attrezzature per alimenti, componenti esterni
Rame	200-450	Eccellente	Moderata (12-24h nebbia salina)	Alto	Terminali elettrici, connettori, componenti conduttivi
Ottone (H62)	300-600	Molto bene	Buono (24-36h nebbia salina)	Medio-Alto	Componenti di bloccaggio, parti decorative, raccordi idraulici
Acciaio Galvanizzato	≥375	Buono	Moderato (≥24h nebbia salina)	Basso	Pannelli per elettrodomestici, supporti per telaio, parti sensibili ai costi

Nella scelta dei materiali, adattare la propria decisione a tre fattori chiave: requisiti di processo (le imbutiture profonde richiedono materiali duttili come l'ottone; le presse progressive gestiscono la maggior parte delle opzioni), ambiente di applicazione (l'esposizione all'esterno richiede acciaio inossidabile o alluminio; l'elettronica necessita di conduttività), e limitazioni di bilancio (l'acciaio zincato costa una frazione dell'acciaio inossidabile, risultando ideale per parti strutturali in alta produzione).

Si consideri questo esempio reale: un'azienda di telecomunicazioni necessitava di dissipatori di calore leggeri per stazioni base 5G con peso inferiore a 100 g e conducibilità termica superiore a 150 W/(m·K). Il rame puro offriva prestazioni termiche superiori ma portava il peso oltre i 200 g. La soluzione? L'alluminio 6061-T6 ha raggiunto entrambi gli obiettivi riducendo i costi di produzione del 18%.

La selezione del materiale non riguarda trovare il metallo "migliore", ma individuare la soluzione più adatta alle tue esigenze specifiche. Una volta comprese le proprietà dei materiali, la considerazione successiva fondamentale è progettare componenti che sfruttino appieno le capacità della stampatura, evitando al contempo gli errori comuni legati alla realizzabilità.

Principi di Progettazione per la Realizzabilità nella Stampaggio di Lamiere

Hai scelto il tuo materiale e comprendi le operazioni di stampaggio, ma è proprio qui che molti progetti ingegneristici incontrano difficoltà. Presentare un progetto che appare perfetto in CAD, solo per ricevere risposta che non è "realizzabile" o richiede modifiche costose agli utensili, comporta spreco di settimane e un aumento dei costi.

La soluzione? Principi di Design for Manufacturability (DFM) specificamente pensati per la stampatura personalizzata di metalli. Queste regole non sono arbitrarie: si basano sul comportamento fisico del metallo sotto stress e sui limiti pratici delle attrezzature per la stampatura. Seguendole, si ridurranno i costi degli utensili, si migliorerà la qualità dei componenti e si accelererà il tempo di produzione.

Regole fondamentali di progettazione per parti stampabili

Immaginate il lamierato come un pezzo di cartone. Se lo piegate troppo bruscamente, il bordo esterno si incrina. Se forzate un foro troppo vicino a una piega, si deforma. Questi comportamenti intuitivi si traducono direttamente in linee guida ingegneristiche che distinguono progetti di stampaggio di successo da costose riprogettazioni.

Raggi di piegatura minimi: La curva interna di qualsiasi piega deve essere pari almeno allo spessore del materiale. State piegando una lamiera di alluminio da 1,5 mm? Il raggio interno minimo è di 1,5 mm. Se lo riducete, rischiate crepe sulla superficie esterna, specialmente con materiali più duri come l'acciaio inossidabile. Per gli acciai ad alta resistenza, aumentate questo valore a 1,5 o 2 volte lo spessore del materiale per mantenere l'integrità strutturale.

Distanze tra foro e bordo e tra foro e piega: Posizionate i fori a una distanza minima di due volte lo spessore del materiale rispetto a qualsiasi linea di piega. Infrangete questa regola, e i vostri fori circolari diventeranno ovali poiché il metallo circostante si allunga durante la formatura. Lo stesso principio vale per i bordi: mantenete i fori sufficientemente distanti dai margini del pezzo per evitare deformazioni o strappi durante le operazioni di tranciatura.

Tolleranze di piega (intagli di scarico): Quando una linea di piegatura incontra un bordo piatto, il metallo tende a separarsi all'angolo. L'aggiunta di piccole tacche rettangolari o circolari, chiamate svasi per piegatura, in corrispondenza di questi incroci previene lo strappo e garantisce finiture pulite e professionali. Un timbro metallico personalizzato per applicazioni in acciaio richiede assolutamente questi svasi per evitare parti screpolate.

Attenzione alla direzione della fibratura: Il lamiera presenta una "fibratura" derivante dal processo di laminazione in stabilimento, simile alla venatura del legno. Piegare parallelamente alla fibratura aumenta il rischio di crepe, mentre piegare perpendicolarmente produce risultati più resistenti e puliti. Nella progettazione di parti con piegature multiple, orientare le piegature più critiche trasversalmente rispetto alla direzione della fibratura. Questa regola "nascosta" impedisce che le parti si rompano mesi dopo la consegna.

Lunghezza minima della flangia: La porzione di metallo che viene piegata verso l'alto (la flangia) necessita di un'adeguata superficie per consentire all'utensile di afferrare. Linea guida standard: le flange dovrebbero essere almeno quattro volte lo spessore del materiale. Flange più corte richiedono utensili personalizzati, costosi, che possono raddoppiare i costi di produzione.

Compensazione del rimbalzo elastico: Il metallo è leggermente elastico. Piegate a 90 gradi, rilasciate la pressione e il pezzo torna indietro a circa 88 o 89 gradi. Gestione del ritorno elastico richiede o la progettazione di stampi che eseguano una sovrapiega per compensare o l'accettazione di tolleranze angolari leggermente più larghe. Gli acciai ad alta resistenza e le leghe di alluminio mostrano un maggior ritorno elastico rispetto all'acciaio dolce—il progettista degli stampi deve tenere conto di questo comportamento.

Spessore della parete costante nei pezzi stampati: Le operazioni di stampaggio profondo assottigliano il materiale mentre si allunga. Progettare con spessore della parete uniforme significa prevedere questo assottigliamento e garantire un flusso adeguato del materiale. Spessori non uniformi portano a punti deboli, variazioni dimensionali e possibili rotture sotto carico.

Evitare angoli interni vivi: I taglieri laser e gli utensili da stampaggio generano calore. Gli angoli interni vivi concentrano le sollecitazioni e possono causare deformazioni o fratture. Mantenere raggi minimi negli angoli di almeno 0,5 mm; per elementi stretti, mantenere gli scalini almeno 1,5 volte più larghi dello spessore del materiale per evitare distorsioni indotte dal calore.

Considerazioni sulle tolleranze per componenti di precisione

È effettivamente possibile raggiungere la tolleranza ±0,0005" specificata? A volte sì, ma non sempre. Comprendere quali fattori influenzano le tolleranze ottenibili permette di definire requisiti realistici ed evitare costi aggiuntivi per una precisione non necessaria.

Diversi parametri determinano ciò che è realizzabile:

• Tipo di materiale: Materiali più morbidi e duttili come l'alluminio e il rame consentono tolleranze più stringenti rispetto agli acciai inossidabili che induriscono per deformazione. Uno stampo metallico personalizzato su materiali come l'alluminio 6061 riesce costantemente a raggiungere tolleranze di ±0,001", mentre per l'acciaio inox 304 potrebbe essere necessario specificare tolleranze di ±0,002".
• Geometria della Parte: Parti semplici e piane con operazioni di foratura basilari mantengono tolleranze più strette rispetto a forme tridimensionali complesse con piegature multiple. Ogni operazione di formatura introduce possibili variazioni.
• Tipo di operazione: La stampatura a freddo raggiunge le tolleranze più strette (±0,0005"), mentre le operazioni di imbutitura e formatura profonda si collocano tipicamente tra ±0,005" e ±0,010". La punzonatura e la foratura rientrano tra questi due estremi.
• Spessore della parete vicino alle caratteristiche: Le pareti sottili si deformano durante le lavorazioni meccaniche e la stampatura. Mantenere uno spessore minimo della parete di 3 mm per parti in alluminio che richiedono tolleranze strette previene variazioni dimensionali indotte dalle vibrazioni.

Ecco la realtà sui costi: stringere le tolleranze da ±0,005" a ±0,001" può aumentare i costi di lavorazione dal 300% al 500%. Prima di specificare tolleranze estremamente strette ovunque, chiedetevi: "Cosa si romperebbe effettivamente se questa dimensione variasse di ±0,005"?" Applicate la precisione solo dove richiesto dalla funzionalità.

L'allocazione strategica delle tolleranze—applicando specifiche stringenti solo alle caratteristiche critiche come i supporti dei cuscinetti, le superfici di tenuta e i perni di allineamento—può ridurre i costi complessivi di produzione del 40-60% senza influire sulle prestazioni del componente.

Prima di inviare il tuo progetto di stampi per tranciatura metallica personalizzata per un preventivo, verifica questi punti di controllo DFM:

• I raggi di piegatura soddisfano o superano i requisiti di spessore del materiale
• I fori sono posizionati a una distanza minima di 2 volte lo spessore del materiale da piegature e bordi
• Sono stati aggiunti appositi smussi in corrispondenza di tutte le intersezioni tra piegature e bordi
• Le piegature critiche sono orientate perpendicolarmente alla direzione della fibratura
• Le lunghezze delle flange superano 4 volte lo spessore del materiale
• Le tolleranze angolari tengono conto del rimbalzo previsto
• Lo spessore della parete supporta le tolleranze indicate (3 mm o più per ±0,001")
• I raggi interni degli angoli rispettano i requisiti minimi (0,5 mm o più)
• Tolleranze strette applicate solo alle caratteristiche funzionalmente critiche

Seguire questi principi DFM non migliora soltanto la producibilità: cambia fondamentalmente l'economia del tuo progetto. Un design adeguato iniziale riduce le iterazioni degli stampi, minimizza i pezzi scartati e accelera il tempo di messa in produzione. Il particolare stampato in metallo risultante corrisponde alle tue intenzioni perché è stato progettato in base al reale funzionamento dello stampaggio.

Con un design ottimizzato per la producibilità, la considerazione successiva diventa altrettanto pratica: quanto costerà effettivamente e come i volumi di produzione influiscono sul tuo budget?

Fattori di costo e pianificazione del budget per progetti di stampaggio

Ecco la domanda a cui tutti vogliono una risposta ma di cui pochi fornitori parlano apertamente: quanto costa effettivamente lo stampaggio personalizzato del metallo? La frustrante realtà è che i prezzi variano notevolmente in base a fattori che la maggior parte degli ingegneri non prende mai in considerazione fino a quando non si trova davanti un preventivo triplo rispetto al proprio budget.

Analizziamo i fattori di costo che determinano se il tuo progetto di parti in lamiera stampata rimane entro il budget o si trasforma in un problema finanziario.

Comprensione dell'investimento negli attrezzi e della loro ammortizzazione

L'ostacolo principale per accedere allo stampaggio della lamiera? Gli attrezzi. Ogni progetto di particolari stampati su misura richiede matrici progettate appositamente per la geometria del tuo pezzo, e questi strumenti di precisione non sono certo economici.

I costi degli attrezzi variano notevolmente in base alla complessità:

• Stampi per tranciatura semplici: A partire da circa $5.000 per parti semplici piatte con caratteristiche minime
• Matrici progressivi moderate: $15.000-$40.000 per parti che richiedono più operazioni
• Matrici progressivi complesse: $50.000-$100.000+ per componenti complessi con numerose stazioni di formatura

Cosa determina queste differenze? Diversi fattori si sommano rapidamente:

• Numero di stazioni: Ogni operazione—puntellatura, piegatura, formatura—richiede una stazione dedicata nella matrice. Una matrice a tre stazioni costa molto meno di uno strumento a dodici stazioni.
• Il materiale: Le qualità dell'acciaio per utensili sono importanti. Acciai temprati di alta qualità (come D2 o al carburo) resistono a milioni di colpi ma hanno un costo iniziale maggiore. Acciai di qualità inferiore si usurano più rapidamente, producendo nel tempo particolari stampati in acciaio non uniformi.
• Tolleranze richieste: Tolleranze più strette richiedono una costruzione della matrice più precisa, aumentando le ore di ingegneria e i costi di lavorazione.
• Dimensione del Componente: Matrici più grandi richiedono più materiale, presse più grandi e tempi di lavorazione più lunghi.

Ecco l'aspetto fondamentale: attrezzature di qualità garantite per oltre 1.000.000 di colpi limitano efficacemente la spesa per gli utensili durante tutto il ciclo di vita del progetto. Quella matrice da 80.000 dollari che produce 500.000 pezzi aggiunge soltanto 0,16 dollari per pezzo. La stessa matrice che produce solo 5.000 pezzi? Sono 16,00 dollari per pezzo solo di costi degli utensili—rendendo spesso il progetto economicamente non sostenibile.

Questo calcolo di ammortamento spiega perché le aziende di stampaggio raccomandano sistematicamente volumi minimi prima che l'investimento in attrezzature sia conveniente. Dal punto di vista economico, con basse quantità semplicemente non funziona.

Soglie di volume che influenzano il prezzo per pezzo

Il volume di produzione trasforma in modo fondamentale l'economia dello stampaggio. A differenza della fresatura CNC, dove il costo per pezzo rimane relativamente costante indipendentemente dalla quantità, lo stampaggio segue una curva asintotica: il costo per pezzo diminuisce drasticamente all'aumentare del volume.

Considera come diversi scenari produttivi possano influire sul tuo budget:

Volume di produzione	Impatto dell'attrezzatura per pezzo	Migliore approccio produttivo	Realtà economica
Prototipo (1-100 unità)	Un'altissima	Attrezzature morbide, taglio laser o stampa 3D	Lo stampaggio raramente è conveniente; prendere in considerazione processi alternativi
Piccola serie (100-5.000 unità)	Alto	Stampi semplificati o approcci ibridi	Marginale; dipende fortemente dalla complessità del pezzo e dalle alternative
Media produzione (5.000-50.000 unità)	Moderato	Stampi progressivi standard	La stampaggio diventa competitivo rispetto alla fresatura e alla lavorazione
Alta produzione (50.000+ unità)	Basso fino a trascurabile	Stampi progressivi o transfer ottimizzati	Lo stampaggio offre il costo più basso per pezzo; vantaggio economico evidente

La soglia di volume oltre la quale i servizi di stampaggio diventano economicamente vantaggiosi si attesta generalmente intorno a 10.000-20.000 pezzi —il punto in cui l'efficienza degli stampi progressivi compensa l'elevato investimento iniziale. Al di sotto di questa soglia, la lavorazione meccanica o la carpenteria spesso risultano più convenienti nonostante i costi unitari più elevati.

Costi e utilizzo del materiale rappresentano la seconda voce di spesa variabile principale. Il materiale grezzo rappresenta spesso il 60-70% del prezzo variabile per pezzo nei componenti stampati in metallo. La scelta del materiale influisce sui costi attraverso:

• Prezzi base del materiale: L'acciaio inossidabile ha un costo significativamente superiore rispetto all'acciaio laminato a freddo; rame e ottone hanno prezzi premium
• Tassi di scarto: Un nesting inefficiente genera sprechi. Parti con forme irregolari che non si incastrano bene sulla striscia di metallo producono scarti eccessivi—anche se il recupero degli scarti ne compensa parzialmente il costo
• Classe di Materiale: Specificare uno spessore del materiale o una qualità della lega superiori a quanto richiesto dall'applicazione aumenta i costi senza migliorare le prestazioni

Complessità della Parte moltiplica i costi in modi non sempre evidenti. Ogni caratteristica aggiuntiva—operazioni di foratura, stazioni di formatura, tolleranze strette—richiede una corrispondente complessità dello stampo. Un supporto apparentemente semplice potrebbe richiedere tre stazioni; un alloggiamento automobilistico complesso potrebbe averne bisogno di venti. I principi di Design for Manufacturability (DFM) riducono significativamente questi costi.

Operazioni Secondarie aggiungono al costo totale del progetto ma spesso vengono trascurati durante la pianificazione iniziale del budget:

• Placcatura e finiture (zinco, nichel, verniciatura a polvere)
• Trattamento termico per durezza o distensione
• Operazioni di assemblaggio (saldatura, rivettatura, inserimento di componenti meccanici)
• Documentazione qualità (PPAP, rapporti di ispezione, certificazioni)

Il prezzo più basso per pezzo è spesso illusorio. Il costo totale di possesso—comprensivo di ammortamento degli stampi, tassi di scarto, difetti di qualità e logistica—è l'unico parametro rilevante per la pianificazione del budget.

Quando si richiedono preventivi da fornitori di servizi di stampaggio, fornire stime accurate del volume annuo previsto (EAU). I fornitori utilizzano queste informazioni per consigliare investimenti adeguati negli attrezzi e ottimizzare la pianificazione della produzione. Sottostimare il volume porta a utilizzare attrezzature troppo piccole che si usurano prematuramente; sovrastimarlo significa pagare per una capacità che non verrà mai utilizzata.

Comprendere questi fattori di costo permette di prendere decisioni strategiche: quando investire in attrezzature premium per ottenere risparmi a lungo termine, quando lo stampaggio è conveniente rispetto ad altre alternative e come strutturare i volumi di produzione per ottenere prezzi ottimali. Una volta chiariti i fattori legati al budget, la domanda successiva diventa: quando conviene scegliere lo stampaggio rispetto ad altri metodi produttivi?

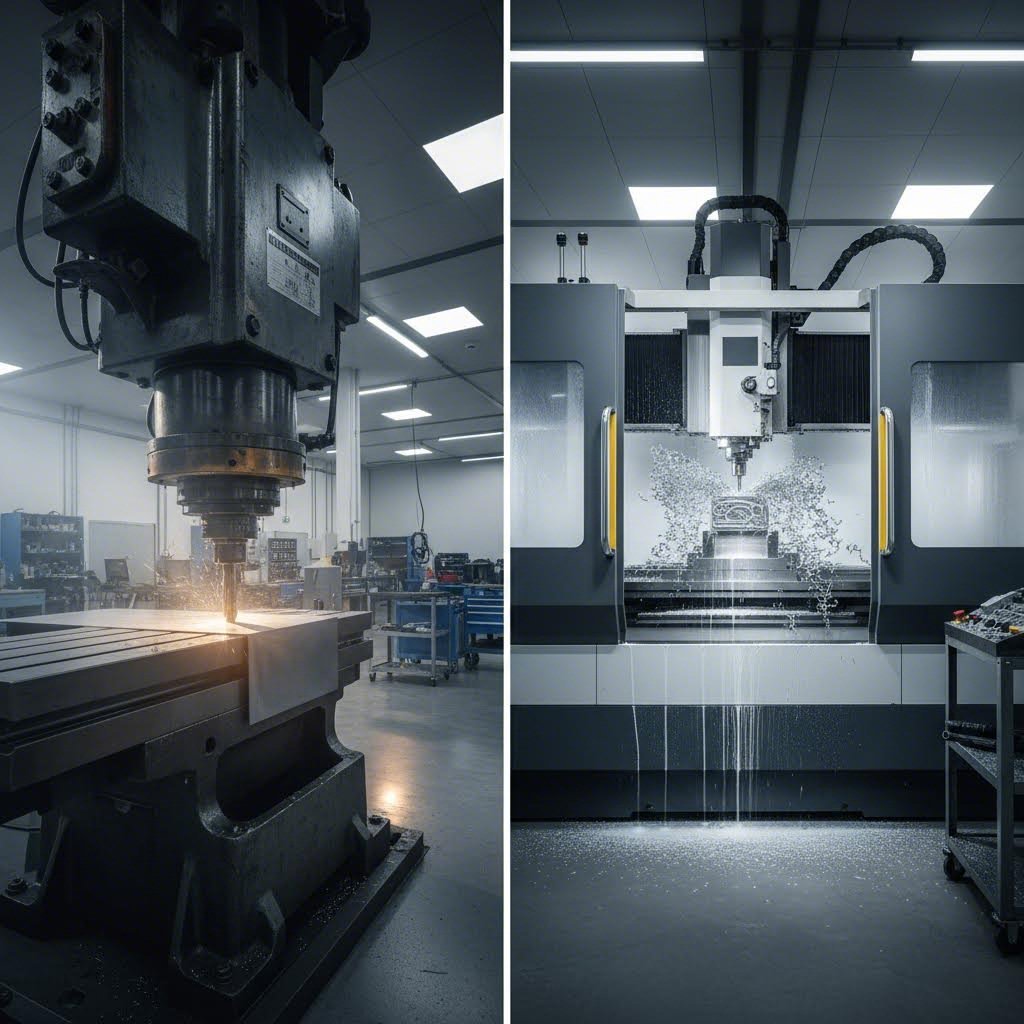

Stampaggio Metallico Personalizzato vs Altri Metodi Produttivi

Hai analizzato i costi di stampaggio, ma ecco la domanda che determina realmente se stai facendo la scelta giusta: dovresti stampare questo componente fin dall'inizio? Molti ingegneri ricorrono allo stampaggio per abitudine, solo per scoprire in seguito che lavorazioni come la fresatura CNC, il taglio laser o la fusione avrebbero garantito risultati migliori a un costo totale inferiore.

Facciamo chiarezza e stabiliamo con precisione quando i servizi di stampaggio metalli su misura superano le alternative e quando invece è il caso di rinunciare del tutto allo stampaggio.

Quando lo stampaggio supera la lavorazione meccanica e la carpenteria

Lo stampaggio personalizzato di lamiere domina in specifici scenari produttivi. Comprendere questi casi ideali evita di forzare una soluzione inadatta.

Produzione ad alto volume con geometria costante: Questa è l'area indiscussa della stampaggio. Una volta che la vostra matrice progressiva è in funzione, produrre componenti metallici stampati complessi in pochi secondi diventa routine. La lavorazione CNC semplicemente non può competere quando si devono produrre 50.000 o 500.000 parti identiche: la differenza di tempo per pezzo è misurata in ordini di grandezza.

Parti in lamiera con caratteristiche multiple: Le matrici progressive combinano tranciatura, foratura, piegatura e formatura in singole battute di pressa. Un supporto che richiede sei operazioni esce come pezzo finito ogni pochi secondi. Realizzare lo stesso supporto mediante operazioni separate di taglio, punzonatura e piegatura richiede un tempo esponenzialmente maggiore e introduce variazioni di qualità a ogni fase di manipolazione.

Tolleranze strette sulle caratteristiche formate: Lo stampaggio raggiunge tolleranze di ±0,0005 fino a ±0,002 pollici su caratteristiche di precisione, paragonabili alla lavorazione CNC ma con tempi di ciclo dell'ordine di una frazione di secondo. Per applicazioni di stampaggio in lamiera d'acciaio che richiedono sia precisione che volume, questa combinazione è imbattibile.

L'efficienza dei materiali è fondamentale: Le lavorazioni mediante stampaggio lamiera generano meno scarti rispetto alla fresatura sottrattiva, che rimuove materiale da blocchi pieni. Quando i costi delle materie prime rappresentano una voce significativa del bilancio, l'utilizzo efficiente del materiale nello stampaggio si traduce direttamente in risparmi.

Tuttavia, lo stampaggio ha dei limiti ben precisi. Superarli significa combattere contemporaneamente fisica ed economia:

• Bassi volumi: L'investimento per gli utensili non può essere ammortizzato su piccole serie produttive. Sotto le 5.000-10.000 unità, spesso altre soluzioni risultano più vantaggiose in termini di costo totale.
• Geometrie 3D complesse: Caratteristiche interne profonde, sottoquote e cavità complesse che non possono essere formate da lamiera richiedono approcci differenti.
• Iterazione rapida del design: Le modifiche agli stampi richiedono tempo e denaro. Se il vostro progetto è ancora in evoluzione, impegnarsi in utensili definitivi è prematuro.
• Materiali esotici: Alcune leghe ad alte prestazioni — titanio, Inconel, alcuni compositi — si lavorano meglio mediante fresatura che tramite stampaggio.

Quadro decisionale per la selezione del metodo di produzione

Scegliere il giusto processo produttivo non riguarda quale metodo sia "migliore", ma abbinare le capacità ai requisiti. Ecco come i principali metodi alternativi si confrontano in base a fattori che effettivamente guidano le decisioni:

Fattore	Coniazione personalizzata del metallo	Fresatura cnc	Taglio laser	Gettito sotto Pressione	Fabbricazione di metalli
Intervallo di volume ideale	10.000+ unità	1-5.000 unità	1-10.000 unità	5.000+ unità	1-1.000 unità
Capacità geometriche	profili 2D con formatura 3D; limitati dallo spessore della lamiera	Complessità 3D; caratteristiche interne; possibili sottosquadri	solo profili 2D; nessuna formatura	Forme complesse tridimensionali colabili; richiesti angoli di sformo	Assemblaggi; strutture grandi; configurazioni saldate
Tolleranze tipiche	±0,001" a ±0,005"	±0,0005" a ±0,002"	±0,005" a ±0,010"	±0,005" a ±0,010"	±0,010" a ±0,030"
Requisiti per gli strumenti	Alto ($15K-$100K+ per stampi progressivi)	Minimo (utensili di taglio standard)	Minimo (programmazione digitale)	Alto ($10K-$100K+ per stampi)	Basso a moderato (dispositivi, sagome)
Costo per pezzo in volume	Molto basso in alti volumi	Costante indipendentemente dal volume	Moderato; minore sensibilità al volume	Basso a volumi elevati	Elevato; intensivo in termini di manodopera
Tempo di consegna (prime parti)	4-12 settimane (dipendente dagli attrezzi)	Da giorni a 2 settimane	Giorni	6-12 settimane (dipendente dallo stampo)	1-4 settimane
Opzioni di materiale	Lamiere (acciaio, alluminio, rame, ottone)	Ampio (metalli, plastica, compositi)	Lamiere; alcune materie plastiche	Metalli non ferrosi (alluminio, zinco, magnesio)	La maggior parte dei metalli saldabili

Come si applica questo framework? Inizia con tre domande:

1. Qual è il volume previsto durante l'intero ciclo di vita? Sotto le 5.000 unità, la lavorazione CNC o il taglio laser sono generalmente più vantaggiosi. Oltre le 50.000 unità, i particolari stampati su misura diventano difficilmente battibili dal punto di vista economico. Nell'intervallo 5.000-50.000 unità, è necessaria un'analisi accurata dell'ammortamento degli stampi rispetto al risparmio per pezzo.

2. Quale geometria richiede il tuo componente? Se può essere realizzato mediante lamiera piegata e formata, lo stampaggio è una soluzione praticabile. Se invece hai bisogno di cavità profonde, filettature interne o caratteristiche che non possono essere pressate da materiale piano, devi valutare altre opzioni. La fusione in pressofusione gestisce forme 3D complesse, ma ti limita a metalli non ferrosi. La lavorazione CNC offre la massima libertà geometrica, ma a un costo per pezzo più elevato.

3. Quanto è stabile il tuo progetto? Gli stampi rappresentano un impegno significativo. Modificare una matrice progressiva durante la produzione può richiedere settimane e costare migliaia di dollari. Se si stanno ancora apportando iterazioni, la flessibilità digitale della lavorazione CNC—dove le modifiche progettuali richiedono soltanto l'aggiornamento dei percorsi utensile—offre un'agilità fondamentale. Una volta bloccato il progetto, è possibile passare alla stampatura per ottenere vantaggi economici in produzione.

Si consideri questo scenario reale: un produttore di apparecchiature elettroniche necessita di 25.000 alloggiamenti in alluminio ogni anno. Il pezzo richiede tranciatura, foratura per aerazione e diverse piegature. La lavorazione CNC avrebbe un costo di circa 8-12 dollari per unità, senza costi di attrezzaggio. La stampatura personalizzata in lamiera richiede un investimento di 45.000 dollari in attrezzaggio, ma riduce il costo per pezzo a 1,50-2,00 dollari. Con 25.000 unità, la stampatura consente un risparmio superiore a 150.000 dollari annui dopo il recupero del costo iniziale degli stampi nel primo anno.

Ora capovolgi lo scenario: una startup di dispositivi medici ha bisogno di 500 alloggiamenti di precisione per prove cliniche. Stessa geometria, economia diversa. Lo stampo da $45.000 aggiunge $90 per unità prima ancora dei costi di produzione. La lavorazione CNC a $15 per unità è molto più conveniente—e permette affinamenti progettuali basati sul feedback delle prove prima di impegnarsi nell'attrezzatura produttiva.

Il metodo produttivo corretto minimizza il costo totale di possesso lungo tutto il ciclo di vita del prodotto—non solo il prezzo unitario o l'investimento negli stampi preso singolarmente.

Un'ultima considerazione: spesso gli approcci ibridi offrono risultati ottimali. Realizzare il prototipo con taglio laser o lavorazione meccanica per validare i progetti. Passare a stampi morbidi per la produzione ponte. Investire in stampi progressivi temprati solo quando il progetto è definitivo e il volume giustifica l'investimento. Questo approccio graduale riduce i rischi legati ai grandi investimenti in attrezzature mantenendo comunque brevi i tempi di immissione sul mercato.

Una volta chiarita la scelta del metodo di produzione, la sfida successiva diventa altrettanto critica: come valutare i potenziali partner per la stampaggio in modo da garantire che possano effettivamente soddisfare le esigenze del tuo progetto?

Valutazione dei fornitori e partner specializzati nello stampaggio su misura di metalli

Hai progettato un componente produttibile, selezionato i materiali appropriati e verificato che lo stampaggio sia economicamente vantaggioso per i tuoi volumi. Ora arriva la decisione che determinerà se il tuo progetto avrà successo o meno: scegliere il giusto partner per lo stampaggio.

Ecco cosa rende questa scelta difficile: la maggior parte degli ingegneri valuta i fornitori esclusivamente in base al prezzo. È come scegliere un chirurgo in base alla tariffa oraria. Il preventivo più basso spesso nasconde carenze di capacità che emergono con ritardi nelle consegne, difetti di qualità o costose riprogettazioni. Esaminiamo ciò che conta davvero quando si valutano gli stampatori di metalli per componenti critici.

Capacità essenziali da valutare nei partner per lo stampaggio

Quando si cercano aziende di stampaggio metallico vicino a me, guardare oltre la presentazione commerciale. Queste capacità distinguono partner competenti da fornitori che avranno difficoltà a soddisfare le vostre esigenze:

Progettazione e realizzazione degli attrezzi: Il fornitore progetta e costruisce matrici internamente oppure esternalizza questa funzione fondamentale? La capacità interna è importante per diversi motivi:

• Velocità di comunicazione: Gli ingegneri che progettano la matrice possono parlare direttamente con gli ingegneri che gestiscono la produzione, eliminando errori di interpretazione
• Tempi di modifica: Le regolazioni della matrice avvengono in giorni invece che settimane quando officina attrezzi e produzione sono sotto lo stesso tetto
• Responsabilità: Un'unica fonte è responsabile dell'intero processo: nessun tentativo di addossare la colpa tra costruttore della matrice e stampatore quando sorgono problemi

Chiedete ai potenziali fornitori: "Progettate e costruite matrici progressive internamente?" Se esternalizzano la realizzazione degli attrezzi, comprendete le loro relazioni con i fornitori e come gestiscono la catena di comunicazione.

Capacità produttiva e scalabilità: Può lo stampatore metalmeccanico su misura gestire i vostri volumi attuali e scalare con la tua crescita? Valuta la loro gamma di forza delle presse, il numero di presse disponibili e l'attuale utilizzo della capacità. Un fornitore che opera al 95% della capacità non ha spazio per i tuoi ordini urgenti o aumenti di volume. Cerca partner con margine di capacità pianificato e chiare strategie di espansione.

Capacità di lavorazioni secondarie: Pochi particolari stampati passano direttamente dalla pressa al montaggio. La maggior parte richiede ulteriori lavorazioni: placcatura, trattamento termico, sbarbatura, inserimento di componenti meccanici o assemblaggio secondario. Un produttore di parti metalliche stampate che offre questi servizi internamente o attraverso reti di fornitori gestiti semplifica notevolmente la tua catena di approvvigionamento. Ogni passaggio tra fornitori aggiunge tempi di consegna, rischi qualitativi e oneri di coordinamento.

Opzioni di prototipazione e attrezzature rapide: La realizzazione degli attrezzi di produzione richiede settimane. Cosa succede quando hai bisogno di componenti più rapidamente per test di validazione o iterazioni progettuali? I principali fornitori offrono alternative di prototipazione rapida—attrezzature morbide, stampi stampati in 3D o approcci ibridi che consegnano parti rappresentative in giorni anziché mesi. Ad esempio, Tecnologia del metallo di Shaoyi (Ningbo) offre capacità di prototipazione rapida in 5 giorni, consentendo agli ingegneri di validare i progetti prima di investire negli attrezzi di produzione.

Supporto tecnico per l'ottimizzazione della progettazione per la produzione: I fornitori più qualificati non si limitano a costruire ciò che gli viene inviato—they lo migliorano. Un supporto completo alla progettazione per la produzione (DFM) rileva problemi di tolleranza, suggerisce ottimizzazioni dei materiali e identifica semplificazioni degli attrezzi prima che errori costosi vengano incisi nell'acciaio. Questo approccio ingegneristico collaborativo riduce significativamente gli scarti e le riparazioni, accelerando il time-to-production.

Certificazioni di qualità riconosciute nel tuo settore

Le certificazioni di qualità non sono solo decorazioni per i muri: rappresentano una verifica indipendente che un produttore di componenti stampati ha implementato rigorosi sistemi di gestione della qualità. Settori diversi richiedono standard diversi:

Certificazione	Focus Industriale	Requisiti Principali	Perché è importante
IATF 16949	Automotive	Prevenzione dei difetti, documentazione PPAP, miglioramento continuo	Richiesto dai principali OEM; garantisce sistemi di qualità adatti alla produzione
AS9100	Aerospaziale	Tracciabilità, gestione del rischio, controllo delle configurazioni	Obbligatorio per le catene di fornitura aerospaziali; requisiti stringenti in materia di documentazione
ISO 13485	Dispositivi medici	Considerazioni relative ai cleanroom, biocompatibilità, conformità normativa	Requisiti FDA per i fornitori di componenti medici
ISO 9001	Produzione generale	Fondamenti di gestione della qualità, controllo dei processi	Certificazione di base; conferma l'esistenza di sistemi di qualità fondamentali
NADCAP	Aerospaziale/Difesa	Accreditamento per processi speciali (trattamento termico, placcatura, NDT)	Richiesto per operazioni secondarie aerospaziali

Allinea i requisiti di certificazione alla tua applicazione. Supporti per telaio automobilistico? La certificazione IATF 16949 è obbligatoria. Un'azienda di stampaggio metallico personalizzato come Shaoyi dimostra sistemi di qualità conformi agli standard automobilistici attraverso la sua certificazione IATF 16949, esattamente ciò che richiedono i principali produttori OEM per componenti del telaio, della sospensione e strutturali.

Tempi di Consegna Previsti: Comprendere tempistiche realistiche evita disastri nei piani del progetto. I tempi tipici si suddividono come segue:

• Sviluppo utensili: 4-12 settimane a seconda della complessità dello stampo e del carico di lavoro del fornitore
• Produzione del primo campione: 1-2 settimane dopo l'approvazione degli utensili
• Esecuzione della produzione: 2-4 settimane per ordini tipici; può essere più breve con programmi di inventario
• Tempo di risposta preventivo: Varia notevolmente: alcuni fornitori impiegano settimane, mentre partner reattivi come Shaoyi offrono un tempo di risposta entro 12 ore per accelerare il processo decisionale

Valutazione del potenziale di partnership: Oltre alle capacità, valutare gli aspetti immateriali che determinano il successo della relazione a lungo termine:

• Reattività nella comunicazione: Con quale rapidità rispondono a domande tecniche durante il processo di quotazione?
• Esperienza nel settore: Hanno già servito aziende del tuo settore con esigenze simili?
• Stabilità finanziaria: Possono investire in capacità produttiva e affrontare i cicli economici?
• Cultura del miglioramento continuo: Propongono proattivamente riduzioni di costo e miglioramenti della qualità?

Il prezzo unitario più basso raramente corrisponde al costo totale di proprietà più basso. Valutare i fornitori in base a capacità, sistemi qualità, supporto ingegneristico e potenziale di partnership, non solo al prezzo al migliaio.

Una volta ridotti i candidati, richiedete referenze da aziende con esigenze simili. Chiedete in particolare sul rispetto dei tempi di consegna, sulla costanza della qualità e sulla prontezza nel rispondere quando si verificano problemi. Le risposte rivelano molto di più di qualsiasi presentazione delle capacità.

Trovare il fornitore giusto per timbrature metalliche personalizzate è un investimento per il successo del vostro progetto. Il partner ideale offre competenze ingegneristiche, infrastrutture qualificate e capacità produttive che ampliano le possibilità del vostro team. Stabiliti i criteri di valutazione del fornitore, l'ultima considerazione riguarda la comprensione di come i requisiti variano in base alle specifiche applicazioni settoriali, poiché la stampaggio per l'industria automobilistica e quello per i dispositivi medici richiedono approcci fondamentalmente diversi.

Applicazioni industriali e requisiti specifici per settore

Ecco cosa la maggior parte degli elenchi di capacità dei fornitori non vi dirà: lo stesso processo di stampaggio che produce supporti per autoveicoli opera secondo regole completamente diverse quando si creano componenti per pacemaker cardiaci. Requisiti specifici del settore — certificazioni, materiali, tolleranze e documentazione — modificano in modo sostanziale il modo in cui vengono eseguiti i progetti di stampaggio metalli su misura.

Comprendere queste differenze evita disallineamenti costosi tra i requisiti della vostra applicazione e le capacità del fornitore. Esaminiamo cosa richiede ciascun settore principale e perché tali richieste esistono.

Requisiti e Certificazioni per lo Stampaggio nel Settore Automobilistico

Le applicazioni automobilistiche rappresentano il segmento a più alto volume del mercato industriale dello stampaggio metalli. Componenti del telaio, supporti per sospensioni, rinforzi strutturali e pannelli carrozzeria dipendono tutti da metalli stampati per una produzione scalabile ed economica.

Cosa rende distinto lo stampaggio personalizzato per l'automotive? Tre fattori sono predominanti:

• Certificazione IATF 16949: Questo non è facoltativo per i fornitori di primo e secondo livello nel settore automobilistico. IATF 16949:2016 armonizza la gestione della qualità in tutto il settore automobilistico globale, concentrandosi sulla prevenzione dei difetti, sulla riduzione delle variazioni e sulla minimizzazione degli sprechi. I principali produttori richiedono questa certificazione ai propri fornitori: senza di essa, si rimane esclusi dai contratti nel settore automotive.
• Documentazione PPAP: La documentazione del Processo di Approvazione dei Pezzi in Produzione dimostra che il vostro processo produttivo è in grado di generare costantemente componenti conformi alle specifiche. Ciò comprende rapporti dimensionali, certificazioni dei materiali, diagrammi di flusso del processo e studi di capacità.
• Scalabilità produttiva: I programmi automobilistici spesso iniziano con quantitativi prototipali, aumentano fino ai volumi di lancio, per poi stabilizzarsi a centinaia di migliaia di pezzi annualmente. Il vostro partner per la stampaggio deve essere in grado di gestire l'intero ciclo di vita senza alcun degrado della qualità.

Per gli ingegneri che approvvigionano componenti chassis, sospensioni o strutturali, collaborare con fornitori certificati IATF 16949 è una condizione indispensabile. Tecnologia del metallo di Shaoyi (Ningbo) esemplifica una competenza automobilistica focalizzata—la loro certificazione IATF 16949, unita a capacità che spaziano dalla prototipazione rapida alla produzione di massa automatizzata, dimostra i sistemi di qualità completi richiesti dai costruttori automobilistici OEM.

Aerospaziale: Precisione in condizioni estreme

La stampaggio di metalli aerospaziali opera in un universo diverso per quanto riguarda precisione e documentazione. I componenti devono funzionare perfettamente sotto forti variazioni di temperatura, vibrazioni e sollecitazioni, con tolleranza zero per eventuali guasti.

I requisiti principali del settore aerospaziale includono:

• Certificazione AS9100: L'equivalente aerospaziale della norma automobilistica IATF 16949, questo standard aggiunge requisiti relativi alla gestione del rischio, al controllo della configurazione e a una tracciabilità avanzata lungo tutta la catena di approvvigionamento.
• Tracciabilità dei materiali: Ogni materiale grezzo deve essere riconducibile alla sua origine, con certificati di laminazione che documentano la composizione chimica e le proprietà meccaniche. La tracciabilità completa dal materiale grezzo fino all'ispezione finale è obbligatoria sia per applicazioni commerciali che difensive.
• Leghe specializzate: Le leghe di titanio per applicazioni ad alta temperatura, le leghe di alluminio ottimizzate per il rapporto resistenza-peso e le qualità di acciaio inossidabile resistenti alla corrosione dominano le specifiche dei materiali aerospaziali.
• Accreditamento Nadcap: Per processi secondari come trattamenti termici, placcatura e prove non distruttive, l'accreditamento Nadcap attesta che questi processi speciali soddisfano gli standard del settore aerospaziale.

I servizi di stampaggio metallico di precisione per l'aerospaziale richiedono spesso tolleranze più strette rispetto ad altri settori, arrivando a volte a ±0,001" su caratteristiche critiche. Nello sviluppo di un prototipo di stampaggio metallico per applicazioni aerospaziali, ci si deve aspettare rigorosi requisiti di ispezione del primo articolo ed estese prove di qualificazione prima dell'approvazione della produzione.

Elettronica: miniaturizzazione unita a costanza

Connettori elettronici, schermature EMI, contatti per batterie e componenti per la dissipazione del calore generano una domanda significativa di parti stampate di precisione. Il settore elettronico privilegia capacità differenti:

• Tolleranze strette: I terminali dei connettori richiedono spesso un controllo dimensionale misurato in millesimi di pollice. Le specifiche per la stampatura dei terminali prevedono normalmente un'accuratezza dimensionale di ±0,05 mm, con punti di collegamento critici che richiedono una precisione di ±0,02 mm.
• Conducibilità del materiale: Rame e leghe di rame sono i più utilizzati grazie alle loro proprietà elettriche: una conducibilità di circa 58 MS/m per il rame lo rende ideale per applicazioni ad alta corrente. L'alluminio è impiegato nelle applicazioni a corrente ridotta dove il peso è un fattore importante.
• Requisiti di finitura superficiale: Le superfici di contatto richiedono spesso una rugosità superficiale Ra ≤ 0,8 μm per garantire connessioni elettriche affidabili.
• Costanza nella produzione ad alto volume: Le applicazioni nell'elettronica di consumo possono richiedere milioni di componenti identici annualmente, richiedendo sistemi di controllo statistico del processo e ispezioni automatizzate.

I servizi personalizzati di stampaggio metallico di precisione per l'elettronica combinano spesso lo stampaggio a matrice progressiva con operazioni di placcatura con metalli preziosi: oro o argento su nichel per prestazioni di contatto ottimali.

Dispositivi medici: dove biocompatibilità incontra precisione

La stampatura di dispositivi medici introduce requisiti che non esistono in altri settori. Quando i componenti interagiscono con tessuti umani o supportano funzioni critiche per la vita, le implicazioni cambiano radicalmente.

Tra i fattori critici da considerare nella stampatura medica vi sono:

• Certificazione ISO 13485: Questo standard di gestione della qualità si riferisce specificamente alla produzione di dispositivi medicali, con particolare attenzione alla conformità normativa e alla gestione del rischio durante tutto il ciclo di vita del prodotto.
• Materiali Biocompatibili: le specifiche dei materiali sono dominate da acciaio inossidabile 316L, leghe di titanio e altri materiali dimostrati sicuri per applicazioni mediche. Le batterie per dispositivi impiantabili come i pacemaker richiedono materiali che non reagiscano con i tessuti corporei anche dopo decenni di utilizzo.
• Specifiche di finitura superficiale: Le superfici lisce sono importanti sia per la funzionalità che per la compatibilità con i processi di sterilizzazione. Superfici ruvide possono ospitare batteri e complicare le procedure di pulizia.
• Considerazioni relative all'ambiente pulito: Alcuni componenti medicali devono essere prodotti in ambienti controllati (cleanroom) per prevenire contaminazioni.
• Compatibilità con la sterilizzazione: I componenti devono resistere a radiazioni gamma, fasci di elettroni o processi di sterilizzazione chimica senza degrado delle proprietà.

I requisiti documentali per la stampatura medica superano quelli della maggior parte degli altri settori. Le aspettative della FDA riguardo ai Design History File, Device Master Record e processi produttivi validati aggiungono un notevole onere di conformità, ma tali requisiti esistono perché la sicurezza del paziente ne dipende.

Considerazioni specifiche sull' qualità e sulla conformità per settore

Oltre ai principali settori sopra citati, la stampatura su misura di metalli per l'edilizia e le infrastrutture soddisfa applicazioni con requisiti di durata, mentre per l'equipaggiamento industriale sono richiesti componenti in grado di resistere a lungo in ambienti operativi gravosi.

Settore	Certificazione principale	Principali requisiti dei materiali	Intervallo di tolleranza tipico	Enfasi sulla Documentazione
Automotive	IATF 16949	Acciai ad alta resistenza, leghe di alluminio	±0,002" a ±0,005"	PPAP, studi di capacità, dati SPC
Aerospaziale	AS9100, Nadcap	Titanio, alluminio aerospaziale, acciaio inossidabile speciale	±0,001" a ±0,003"	Tracciabilità completa dei materiali, rapporti FAI
Elettronica	ISO 9001 minimo	Rame, ottone, rame-berillio	±0,001" a ±0,002"	Rapporti dimensionali, test di conducibilità
Medico	ISO 13485	acciaio 316L, titanio, leghe biocompatibili	±0,001" a ±0,003"	Protocolli di validazione, test di biocompatibilità
Industriale	ISO 9001, API Spec Q1 (energia)	Acciaio al carbonio, acciaio zincato, acciaio inossidabile	±0,005" a ±0,010"	Certificati del materiale, ispezione dimensionale

I requisiti specifici per la stampatura metallica personalizzata in ciascun settore riflettono le conseguenze di un eventuale malfunzionamento. I richiami nel settore automobilistico costano milioni. I guasti nell'industria aerospaziale possono essere catastrofici. I problemi nei dispositivi medici influiscono sulla salute dei pazienti. Queste realtà determinano i requisiti di certificazione, le esigenze di documentazione e le aspettative di qualità che definiscono la stampatura specifica per settore.

Scegliere un fornitore di stampaggio senza adeguare le certificazioni al proprio settore è come assumere un appaltatore senza licenza adeguata: potrebbe funzionare, ma si accetta un rischio inutile.

Quando si valutano fornitori per applicazioni specifiche del settore, verificare che i loro sistemi di qualità siano allineati ai requisiti del vostro settore. Un fornitore con una solida esperienza nel settore automobilistico e certificazione IATF 16949—come Shaoyi, specializzato in componenti per chassis, sospensioni e strutture portanti—offre conoscenze settoriali che produttori generici semplicemente non possiedono. Questa competenza si traduce in avvii progetto più rapidi, minori problemi di qualità e un aumento della produzione più fluido.

Comprendere questi requisiti specifici del settore completa la base necessaria per realizzare con successo progetti di stampaggio metallico personalizzato. Dalla selezione del processo alla valutazione dei fornitori, dalla scelta dei materiali al rispetto delle normative di settore, ora avete le conoscenze per prendere decisioni informate che garantiscano componenti di qualità, consegnati in tempo e nel rispetto del budget.

Domande frequenti sullo stampaggio metallico personalizzato

1. Cos'è lo stampaggio metallico personalizzato e in che cosa differisce dallo stampaggio standard?

La stampatura personalizzata di metalli è un processo produttivo di precisione che trasforma lamiere piane in componenti tridimensionali complessi, utilizzando matrici e presse specializzate progettate specificamente per la geometria unica del tuo pezzo. A differenza della stampatura standard, che impiega utensili predefiniti per forme generiche, la stampatura personalizzata richiede matrici su misura sviluppate secondo le tue esatte specifiche, consentendo tolleranze fino a 0,0005 pollici e geometrie complesse irraggiungibili con metodi standard. Questo processo è impiegato in settori come automotive, aerospaziale, elettronica e dispositivi medici, dove la costanza e la precisione dei componenti sono requisiti fondamentali.

2. Quanto costa l'utensileria per la stampatura personalizzata di metalli?

I costi degli utensili per la stampatura personalizzata del metallo variano notevolmente in base alla complessità. Le matrici semplici per tranciatura partono da circa $5.000, quelle progressiva di media complessità vanno da $15.000 a $40.000, mentre quelle progressiva complesse con numerose stazioni di formatura possono superare i $50.000-$100.000. I principali fattori che influenzano il costo includono il numero di stazioni richieste, la qualità del materiale della matrice, i requisiti di tolleranza e le dimensioni complessive del pezzo. Tuttavia, l'investimento negli utensili viene ammortizzato sul volume di produzione: una matrice da $80.000 che produce 500.000 pezzi aggiunge soltanto $0,16 per pezzo, rendendo la produzione su alto volume estremamente conveniente.

3. Quali materiali possono essere utilizzati nella stampatura personalizzata del metallo?

La stampatura personalizzata di metalli supporta un'ampia gamma di materiali, tra cui alluminio (leggero, ottima conducibilità termica), acciaio laminato a freddo (economico con eccellente formabilità), acciaio inossidabile (elevata resistenza alla corrosione per applicazioni mediche e alimentari), rame e ottone (ottima conducibilità elettrica) e acciaio galvanizzato (protezione base contro la corrosione a costo ridotto). La scelta del materiale dipende da quattro proprietà fondamentali: duttilità (capacità di allungamento), resistenza a trazione, comportamento di incrudimento e caratteristiche di elasticità residua. Ogni materiale offre vantaggi specifici: l'alluminio è adatto per dissipatori di calore e strutture leggere, mentre l'acciaio inossidabile si distingue in ambienti impegnativi che richiedono una resistenza al nebulizzatore salino superiore a 48 ore.

4. Qual è la quantità minima ordinabile per la stampatura personalizzata di metalli?

Sebbene non esista un limite minimo rigoroso, la stampatura personalizzata di metalli diventa economicamente vantaggiosa tipicamente a partire da 10.000-20.000 unità, dove l'efficienza dello stampo progressivo compensa l'investimento iniziale per gli attrezzi. Sotto le 5.000 unità, la lavorazione CNC o il taglio laser risultano spesso più convenienti nonostante i costi unitari più elevati. L'andamento economico segue una curva asintotica: il costo per pezzo diminuisce drasticamente all'aumentare del volume. Per quantità prototipali (1-100 unità), si consigliano alternative come attrezzature semplificate, taglio laser o stampa 3D. Alcuni fornitori come Shaoyi offrono prototipazione rapida con tempi di consegna di 5 giorni per validare i progetti prima di procedere con gli attrezzi di produzione.

5. Come scelgo tra stampaggio a matrice progressiva e altri metodi di stampaggio?

Scegliere la stampaggio a matrice progressiva per produzioni in grande volume (oltre 100.000 unità) di parti di piccole e medie dimensioni che richiedono operazioni multiple in sequenza: offre i costi unitari più bassi e i tempi di ciclo più rapidi. Optare per lo stampaggio a matrice transfer per parti di medie e grandi dimensioni che richiedono tranciature profonde e forme complesse, in cui il pezzo deve staccarsi dal nastro precocemente. Utilizzare lo stampaggio fourslide/multislide per parti piccole e intricate che richiedono piegature precise da più direzioni. Lo stampaggio a tiratura profonda è ideale per creare componenti di forma cilindrica, a tazza o simili a scatola, senza saldature e con notevole profondità. La scelta deve tenere conto del volume previsto, della complessità della geometria del pezzo e dei requisiti di tolleranza.
