Bras de suspension en acier embouti : comment les identifier et les comparer

TL ;DR

Un bras de suspension en acier embouti est un composant de suspension clé fabriqué en pressant et en soudant ensemble des pièces d'acier en tôle, créant une structure creuse et légère. Cette méthode de fabrication en fait une option économique pour de nombreux véhicules d'usine. Vous pouvez généralement identifier un bras de suspension en acier embouti à son fini noir brillant, à ses soudures visibles et au son creux qu'il émet lorsqu'on le tape avec un marteau.

Définition et identification des bras de suspension en acier embouti

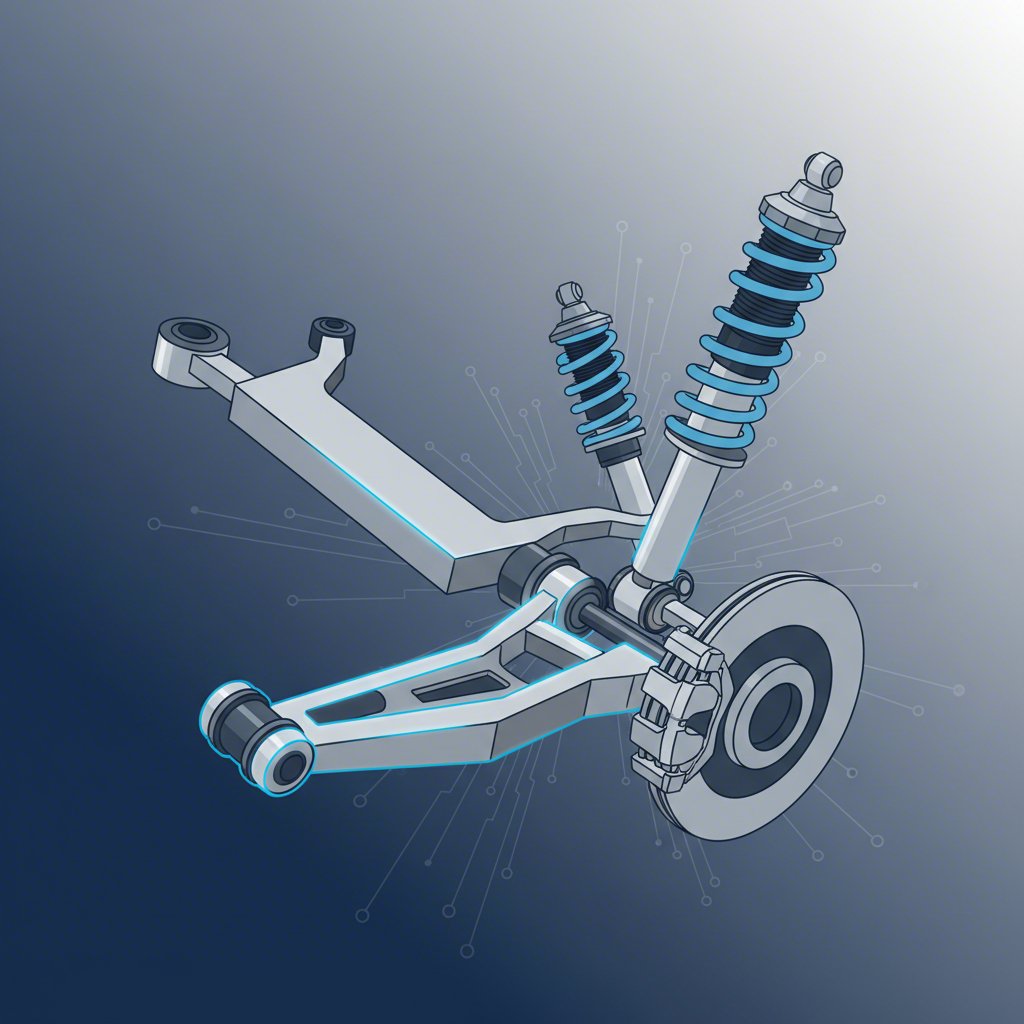

Un bras de suspension en acier embouti est un type de liaison dans le système de suspension d'un véhicule qui relie le châssis à l'ensemble roue. Contrairement aux pièces massives moulées ou forgées, son corps est constitué de tôles plates en acier découpées et formées par un puissant presse à emboutir. Ces pièces préformées sont ensuite soudées ensemble, ce qui donne un composant solide mais creux et relativement léger. Cette méthode de fabrication est très efficace et moins coûteuse que le moulage, ce qui rend les bras en acier embouti courants sur de nombreuses voitures particulières et camions modernes.

Le processus de fabrication de ces composants exige une précision importante afin d'assurer une qualité et une résistance constantes. Pour les constructeurs automobiles recherchant une précision et une fiabilité inégalées dans l'emboutissage métallique, des entreprises spécialisées telles que Shaoyi (Ningbo) Metal Technology Co., Ltd. proposent des solutions complètes allant de la prototypage rapide à la production de masse, garantissant que les pièces répondent aux normes strictes de l'industrie telles que l'IATF 16949.

Identifier un bras de suspension en acier embouti sur votre véhicule est simple si vous savez quoi rechercher. Étant assemblés à partir de plusieurs pièces, les joints où les plaques d'acier sont soudées ensemble sont souvent le signe le plus évident. Maxtrac Suspension , il existe plusieurs caractéristiques visuelles principales :

• Apparence : Ils présentent généralement une surface lisse avec une finition peinte noire brillante.
• Construction : Une soudure visible court le long des bords où les moitiés supérieure et inférieure sont jointes.
• Forme : La forme générale peut sembler quelque peu creuse ou assemblée, plutôt que comme une pièce métallique unique et pleine.

Outre un examen visuel, vous pouvez effectuer quelques tests physiques simples pour confirmer le matériau et la construction. Ces méthodes, souvent recommandées par des fabricants de pièces comme MOOG Parts , permettent de déterminer de façon définitive le type de bras de suspension que vous avez.

1. Le test à l'aimant : Placez un aimant contre le bras de suspension. S'il adhère, le bras est en métal ferreux, ce qui signifie qu'il est en acier embouti ou en fonte, et non en aluminium.
2. Le test sonore : Tapotez doucement le bras de commande avec un petit marteau ou une clé. Un bras en acier embouti produira un son métallique creux et distinct. En revanche, un bras en fonte ou en aluminium moulé produira un bruit sourd.

Bras de commande en acier embouti vs bras moulés ou forgés : une comparaison détaillée

Comprendre les différences entre les bras de commande en acier embouti, moulés et forgés est essentiel lorsqu'on envisage des réparations, des remplacements ou une mise à niveau de la suspension. Chaque type se définit par son procédé de fabrication, qui influence directement sa résistance, son poids, son coût et son apparence. Alors que les bras en acier embouti sont formés à partir de tôles soudées, les bras moulés (en fonte ou en aluminium) sont créés en versant du métal en fusion dans un moule. Les bras forgés sont quant à eux façonnés à partir d'une pièce solide de métal soumise à une pression extrême.

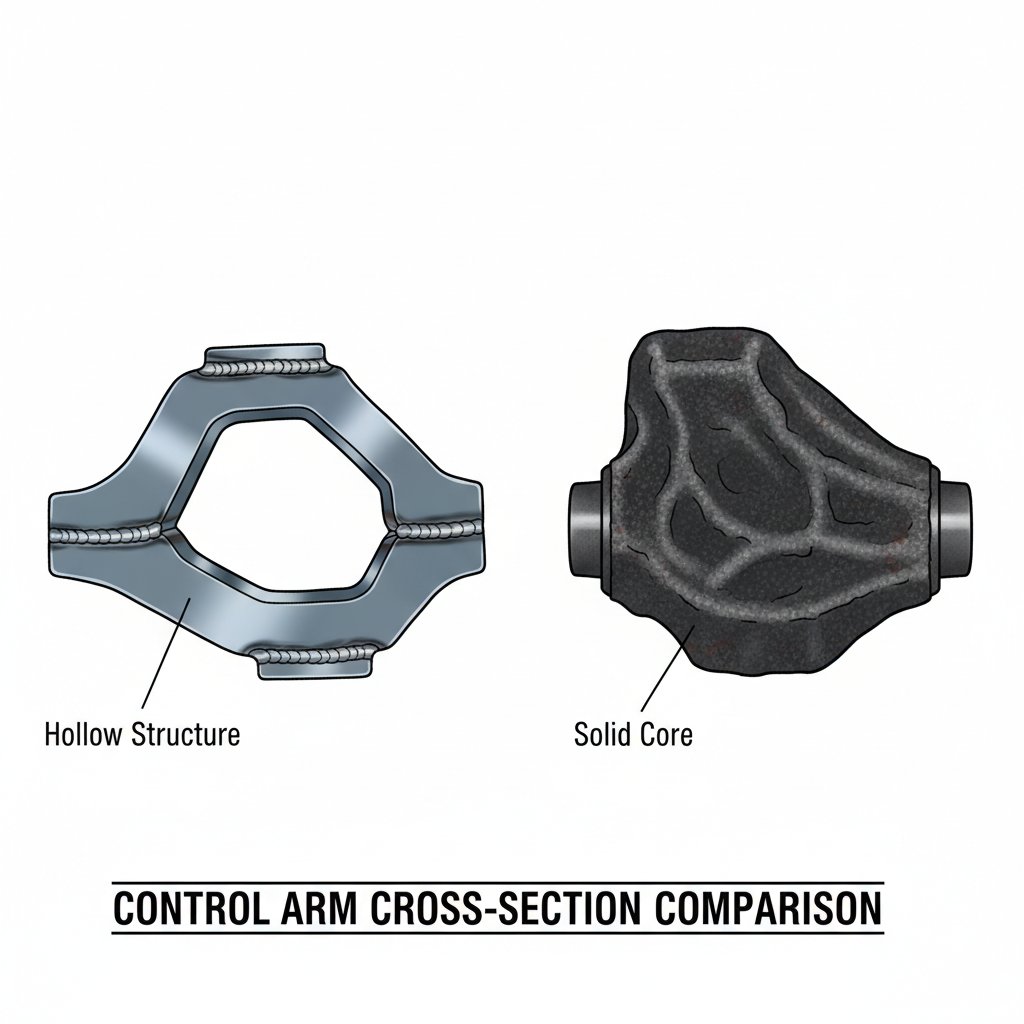

Cette différence fondamentale de fabrication entraîne des caractéristiques distinctes. Les pièces moulées sont denses et solides, souvent avec une surface plus rugueuse et texturée, tandis que les bras en acier emboutis sont lisses et creux. Ces variations ne sont pas seulement esthétiques ; elles déterminent le comportement de la pièce sous contrainte et les applications pour lesquelles elle est la mieux adaptée. Par exemple, la nature pleine d'un bras moulé offre souvent une rigidité accrue, tandis qu'un bras en acier embouti permet une réduction du poids.

Pour clarifier ces différences, voici une comparaison détaillée des types de bras de suspension les plus courants :

Ces différences deviennent particulièrement importantes pour les propriétaires de véhicules prévoyant des modifications. Comme les experts de ReadyLIFT le soulignent, l'installation d'un kit de nivellement ou de surélévation modifie la géométrie de la suspension et exerce une contrainte supplémentaire sur les composants. Dans de tels cas, les limitations perçues des bras en acier embouti d'origine peuvent justifier une mise à niveau vers un bras de suspension après-vente en fonte ou forgé, plus robuste, afin de garantir la sécurité et les performances.

Performance, Durabilité et Problèmes Courants

L'avantage principal des bras de suspension en acier embouti est leur faible coût de fabrication et leur poids plus léger, ce qui contribue à une meilleure économie de carburant et à une masse non suspendue réduite. Pour le conducteur moyen évoluant dans des conditions routières normales, les bras en acier embouti d'origine sont parfaitement adéquats et sont utilisés de manière fiable depuis des décennies. Ils sont conçus pour répondre aux exigences des trajets quotidiens et sont tout à fait capables d'assurer une conduite sûre et confortable pendant toute la durée de vie du véhicule.

Cependant, leur conception implique certains compromis en termes de durabilité ultime et de performance sous contraintes extrêmes. Étant creux, ils sont plus sensibles à la déformation ou à l'écrasement suite à un impact violent, comme percuter à vive allure un nid-de-poule profond ou un trottoir. Alors qu'un bras en fonte pourrait survivre à un tel événement ou se fissurer, un bras en acier embouti risque davantage de se déformer, affectant immédiatement l'alignement des roues et la tenue de route du véhicule.

Un problème plus spécifique, particulièrement dans certaines applications de camions, concerne la conception des rotules. Dans certains bras de suspension supérieurs en acier embouti, la rotule est effectivement prise en sandwich entre les deux moitiés du bras avec une surface de contact relativement petite et sans clips de retenue. Cette conception peut constituer un point faible ; si la coupelle métallique qui maintient la rotule se déforme sous une charge importante — un risque accru avec des kits de surélévation qui modifient les angles de suspension — la rotule entière pourrait éventuellement céder et se détacher du bras. En revanche, de nombreux bras moulés intègrent des clips de retenue comme dispositif de sécurité.

C'est pourquoi la mise à niveau est souvent recommandée pour les véhicules utilisés dans des conditions exigeantes. Si vous prévoyez de conduire en tout-terrain, de remorquer fréquemment de lourdes charges ou de modifier la suspension de votre camion à l'aide d'un kit surélevé ou de nivellement, les bras de commande d'origine en acier embouti peuvent devenir un facteur limitant. Les bras de commande après-vente, fabriqués en acier moulé, en aluminium forgé ou en acier tubulaire renforcé, offrent une résistance accrue, des angles d'articulation améliorés et la durabilité nécessaire pour supporter les contraintes accrues, garantissant ainsi que la suspension reste fiable et sécuritaire.

Questions fréquemment posées

1. Comment savoir si j'ai des bras de commande emboutis en acier ?

Le moyen le plus simple d'identifier les bras de suspension en acier embouti consiste à effectuer une combinaison de vérifications visuelles et physiques. Recherchez un composant qui semble creux, présente des soudures visibles le long de ses bords et possède généralement une finition lisse et peinte en noir. Pour confirmer, tapez dessus avec un objet métallique ; un bras en acier embouti produira un son creux et résonnant, contrairement au bruit sourd d'un bras massif en fonte. Un aimant adhérera également dessus, ce qui le distingue de l'aluminium.

2. Qu'est-ce qu'un bras de suspension embouti ?

Un bras de suspension embouti est une pièce de suspension fabriquée en pressant (emboutissant) des tôles plates en acier pour leur donner la forme désirée, puis en assemblant les pièces par soudure. Ce procédé crée une structure solide mais creuse. Il s'agit d'une méthode de fabrication courante et économique utilisée par de nombreux constructeurs automobiles pour les équipements d'origine sur une grande variété de voitures et de véhicules utilitaires légers.
