Les secrets des services d’usinage CNC de précision : ce que votre fournisseur ne vous dira pas

Ce que signifie réellement l’usinage CNC de précision

Lorsque des composants aéronautiques doivent résister à des forces extrêmes à 40 000 pieds d’altitude ou que des instruments chirurgicaux exigent une précision dimensionnelle parfaite pour la sécurité des patients, les tolérances d’usinage conventionnelles ne suffisent tout simplement pas. Vous avez probablement déjà vu des dizaines d’ateliers d’usinage affirmer proposer un travail « de précision », mais que signifie concrètement ce terme ? Voici ce que la plupart des fournisseurs ne vous diront pas spontanément.

L’usinage CNC de précision est un procédé de fabrication piloté par ordinateur permettant d’atteindre des tolérances comprises entre ±0,0005 po et ±0,002 po, nettement plus serrées que celles de l’usinage standard. Il utilise des logiciels avancés et des machines hautement précises pour enlever du matériau avec une exactitude au niveau du micron.

Cette définition est essentielle, car elle établit une distinction claire. Alors que l’usinage CNC conventionnel atteint généralement des tolérances de ±0,005 pouce, l’usinage CNC de précision atteint systématiquement des tolérances de ±0,0005 pouce ou plus serrées. Des configurations spécialisées peuvent même atteindre ±0,0001 pouce. C’est précisément cette différence qui distingue une pièce qui s’ajuste correctement d’une pièce qui cède sous contrainte.

Ce qui distingue l’usinage CNC de grade « précision » de l’usinage CNC standard

Pensez-y de cette façon : l'usinage CNC standard vous rapproche de la cote souhaitée, mais l'usinage de précision vous y amène exactement. Cette distinction repose sur trois facteurs que la plupart des fournisseurs négligent.

• Capacité de tolérance : L’usinage CNC standard tolère généralement une variation de ±0,005 pouce, tandis que l’usinage de précision atteint ±0,0005 pouce ou mieux
• Contrôle de processus : Les opérations de précision utilisent la compensation thermique, la surveillance en temps réel et des boucles de rétroaction qui ajustent constamment les paramètres en fonction des facteurs environnementaux
• Étalonnage des équipements : Les machines de précision font l’objet de procédures d’étalonnage rigoureuses, auxquelles les équipements standards ne sont pas soumis

Voici un point essentiel à comprendre : la précision et l’exactitude ne sont pas synonymes. La précision désigne la reproductibilité, c’est-à-dire la capacité à obtenir systématiquement le même résultat. L’exactitude signifie atteindre la cote nominale visée. Vous avez besoin des deux. Une précision sans exactitude produit des pièces systématiquement erronées ; une exactitude sans précision conduit à des résultats imprévisibles. L’usinage métallique haut de gamme garantit à la fois la précision et l’exactitude grâce à des équipements étalonnés et à un contrôle strict des procédés.

La technologie derrière une exactitude au micron

Alors, quels équipements permettent réellement d’atteindre ces tolérances serrées ? Les services d’usinage de précision reposent sur une pile technologique allant bien au-delà du tournage ou de la fraise CNC de base.

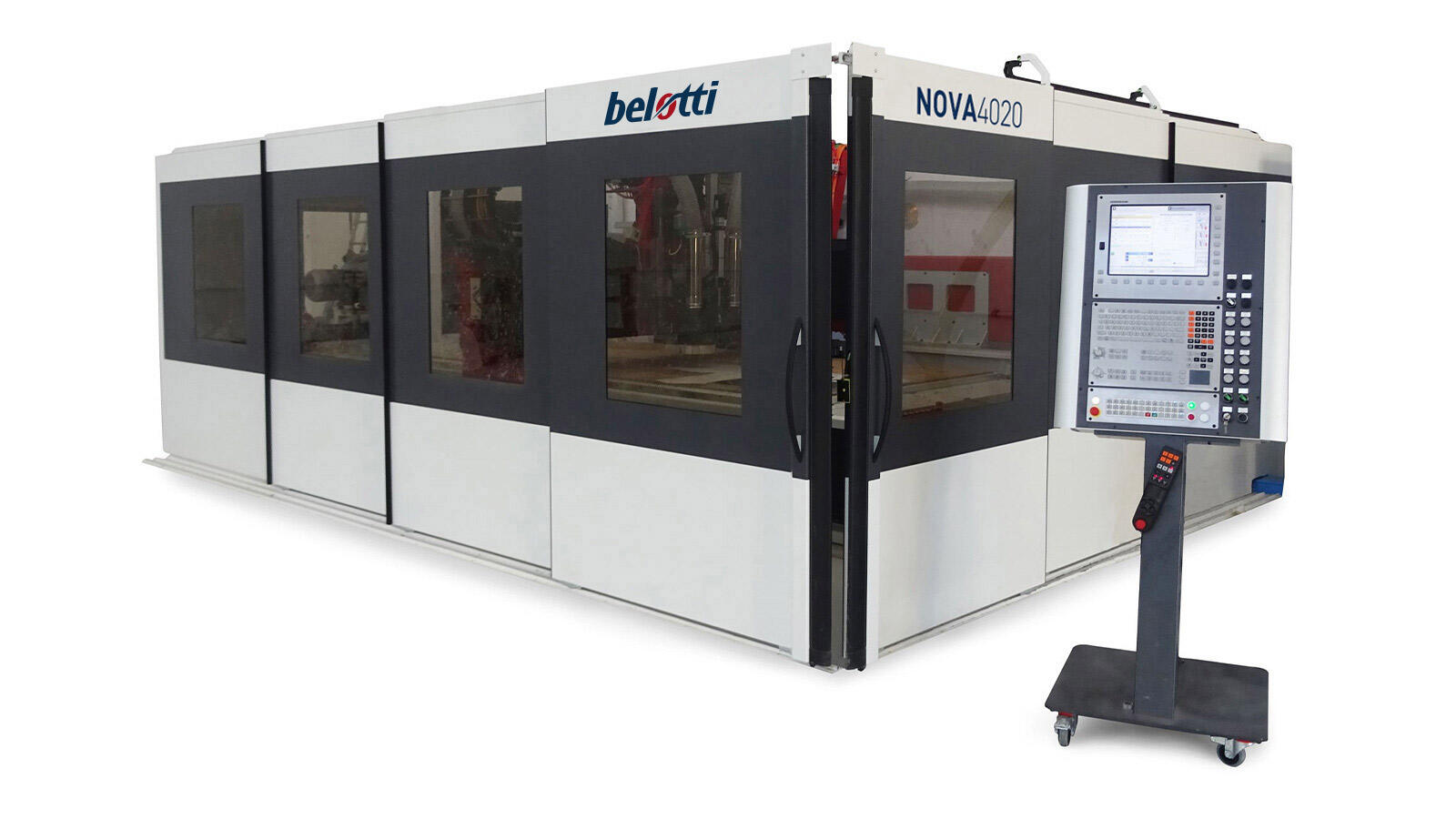

Centres d'usinage à plusieurs axes offrent une flexibilité inégalée. Les machines à 5 axes peuvent usiner des pièces complexes sous plusieurs angles sans repositionnement, ce qui minimise les cumuls de tolérances. Des vitesses de broche atteignant 30 000 tr/min permettent une coupe efficace aussi bien sur les matériaux tendres que sur les matériaux durs.

Tours CNC avec outils motorisés traitent des composants cylindriques tels que des arbres et des douilles, avec des tolérances de ±0,0005 po. Les tours modernes peuvent réaliser des opérations de fraisage, de perçage et de taraudage en une seule mise en position, réduisant ainsi les erreurs liées à plusieurs manipulations.

Machines suisses représentent la référence en matière de travail de précision sur pièces de petit diamètre. Initialement développées pour la fabrication suisse de montres, ces machines alimentent des barres de matière à travers un manchon de guidage afin que l’outil de coupe travaille toujours à proximité du point de soutien. Cela réduit considérablement la déformation et les vibrations, ce qui les rend idéales pour respecter des tolérances extrêmement serrées sur des pièces élancées.

Au cœur de tous ces systèmes se trouvent des systèmes à commande numérique par ordinateur utilisant les codes G et les codes M pour diriger précisément les mouvements des outils. Des moteurs servo et des boucles de rétroaction surveillent en continu le positionnement afin de maintenir une précision inférieure au millième de pouce. L’intégration de logiciels CAO et FAO garantit une transition fluide entre les modèles numériques et les pièces finies, éliminant ainsi les erreurs de traduction qui affectent les opérations moins sophistiquées.

Pourquoi tout cela est-il important ? Parce que, dans les applications critiques, la défaillance d’un composant a des conséquences graves. Que ce soit un raccord aérospatial, une prothèse médicale ou un composant du système de carburant d’un véhicule, la marge d’erreur se mesure en microns, et non en millimètres.

Spécifications de tolérance et normes de finition de surface

Vous avez appris ce que usinage CNC Précis signifie en théorie. Passons maintenant aux détails que la plupart des fournisseurs gardent flous : quelles tolérances précises pouvez-vous réellement attendre, et comment les choix de matériaux influencent-ils la précision réalisable ? C’est ici que des données transparentes deviennent votre levier de négociation.

Plages de tolérance selon le matériau et l’opération

Les différents matériaux se comportent différemment sous l’action des outils de coupe. L’aluminium usiné sur machine à commande numérique (CNC) offre une usinabilité prévisible et permet de respecter facilement des tolérances serrées. Le titane, lui, résiste davantage, nécessitant des vitesses de coupe plus faibles et des outillages spécialisés. Les plastiques techniques posent leurs propres défis, notamment liés à leur dilatation thermique et à leur déformation. Voici ce que vous pouvez réellement attendre d’un service d’usinage CNC de précision compétent :

Matériau	Fonctionnement	Précision standard	Précision élevée	Ultra-précision
Aluminium (6061, 7075)	Usinage	±0,005 po (0,13 mm)	±0,002 po (0,05 mm)	±0,0005 po (0,013 mm)
Aluminium (6061, 7075)	Tournage	±0,005 po (0,13 mm)	±0,001 po (0,025 mm)	±0,0003 po (0,008 mm)
Aluminium (6061, 7075)	Forage	±0,005 po (0,13 mm)	±0,002 po (0,05 mm)	±0,001 po (0,025 mm)
Acier inoxydable (303, 304, 316)	Usinage	±0,005 po (0,13 mm)	±0,002 po (0,05 mm)	±0,001 po (0,025 mm)
Acier inoxydable (303, 304, 316)	Tournage	±0,005 po (0,13 mm)	±0,002 po (0,05 mm)	±0,0005 po (0,013 mm)
Acier inoxydable (303, 304, 316)	Forage	±0,008 po (0,20 mm)	±0,003" (0,08 mm)	±0,001 po (0,025 mm)
Titane (Grade 2, Grade 5)	Usinage	±0,005 po (0,13 mm)	±0,003" (0,08 mm)	±0,001 po (0,025 mm)
Titane (Grade 2, Grade 5)	Tournage	±0,005 po (0,13 mm)	±0,002 po (0,05 mm)	±0,001 po (0,025 mm)
Plastiques techniques (Delrin, PEEK)	Usinage	±0,008 po (0,20 mm)	±0,003" (0,08 mm)	±0,002 po (0,05 mm)
Plastiques techniques (Delrin, PEEK)	Tournage	±0,008 po (0,20 mm)	±0,003" (0,08 mm)	±0,002 po (0,05 mm)

Remarquez comment l’aluminium usiné atteint systématiquement les tolérances les plus serrées ? Cela s’explique par le fait que les alliages d’aluminium tels que l’6061 offrent une excellente usinabilité, une stabilité dimensionnelle et un comportement de coupe prévisible. Des pièces tournées CNC en aluminium peuvent atteindre des tolérances de ±0,0003" dans des conditions optimales. Le titane et l’acier inoxydable exigent des tolérances plus conservatrices en raison de leur dureté et de leur tendance à écrouir pendant l’usinage.

Rappel important : les tolérances indiquées ci-dessus supposent un montage correct, des équipements étalonnés et un environnement contrôlé. Selon les recommandations en matière de tolérances de Protocase, un travail d’ultra-précision (±0,001" ou plus serré) nécessite des conditions d’équipement haut de gamme et entraîne un surcoût significatif. Ne vous attendez pas à ce que chaque atelier fournisse systématiquement des résultats d’ultra-précision pour chaque commande.

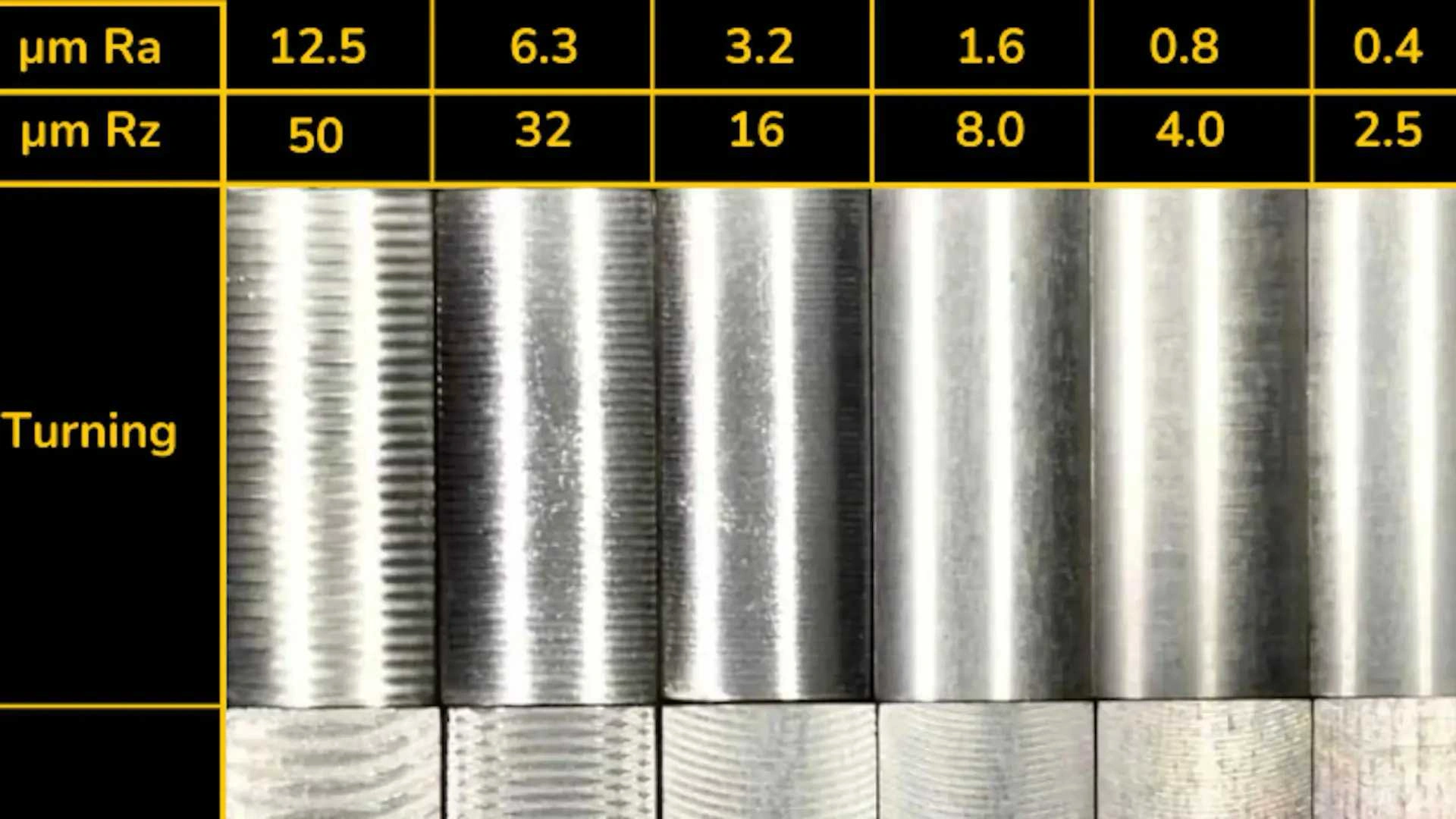

Normes de finition de surface et valeurs Ra

Les tolérances ne racontent qu'une partie de l'histoire. L'état de surface détermine la performance de vos pièces usinées dans des applications réelles. La mesure normalisée par l'industrie est la valeur Ra (rugosité moyenne), exprimée en micro-pouces (μin) ou en micromètres (μm).

Voici comment les valeurs courantes de Ra se traduisent par une performance fonctionnelle :

• ra 125 (3,2 μm) : Finition usinée standard, adaptée aux surfaces non critiques. Économique pour les pièces d'usinage CNC destinées à des applications structurelles
• ra 63 (1,6 μm) : Bonne finition polyvalente pour les surfaces de paliers et les zones d'étanchéité
• ra 32 (0,8 μm) : Finition fine pour les ajustements de précision et les surfaces glissantes. Spécification courante pour les pièces d'usinage CNC par fraisage nécessitant un fonctionnement fluide
• ra 16 (0,4 μm) : Finition très fine, nécessitant généralement des opérations de rectification ou de rodage
• 8 Ra (0,2 µm) : Finition miroir pour applications optiques ou d’étanchéité

La relation entre la finition de surface et le temps de production suit une courbe exponentielle, comme documenté dans Les lignes directrices de l’Université de Floride sur les tolérances de fabrication . Doubler vos exigences en matière de finition de surface augmente le temps d’usinage et les coûts de plus du double. Indiquez toujours la finition la plus rugueuse acceptable pour chaque surface, et non la finition la plus lisse possible.

Lecture et spécification des exigences de précision

Le dessin industriel et les tolérances géométriques (GD&T) constituent le langage utilisé par les ingénieurs pour communiquer sans ambiguïté les exigences de précision. Plutôt que de se fier uniquement aux cotes avec tolérances ±, le GD&T définit comment les éléments sont liés entre eux et par rapport aux références (datums).

Principaux concepts GD&T que vous rencontrerez lors de la spécification de pièces usinées :

• Tolérance de position : Contrôle l’emplacement d’un élément (par exemple un trou) par rapport aux surfaces de référence
• Platitude : Spécifie à quel point une surface doit être plane, indépendamment de son orientation
• Circularité cylindrique : Contrôle simultanément l'arrondi et la rectitude des caractéristiques cylindriques
• Perpendicularité : Définit dans quelle mesure une caractéristique doit être perpendiculaire par rapport à un datum de référence
• Parallélisme : Contrôle le degré de parallélisme que doivent conserver entre elles des surfaces parallèles

Lorsque vous demandez des devis pour des travaux de précision, indiquez à la fois les tolérances dimensionnelles (±X) et toutes les spécifications GD&T requises par votre conception. Selon les pratiques industrielles, l’ordre de grandeur des tolérances équivalentes peut varier en fonction de la géométrie ; il est donc recommandé de collaborer avec votre partenaire d’usinage afin de confirmer les spécifications réalisables avant le lancement de la production.

Maîtriser ces spécifications vous permet de piloter efficacement les échanges avec vos fournisseurs et vous aide à éviter le piège courant consistant à appliquer des tolérances excessives — ce qui augmente inutilement les coûts — ou insuffisantes — ce qui entraîne des pièces ne fonctionnant pas correctement lors du montage.

Opérations d’usinage CNC et cas d’utilisation de chacune

Maintenant que vous comprenez les spécifications de tolérance et les normes de finition de surface, la question suivante est la suivante : quelle opération d’usinage permet réellement d’obtenir ces résultats pour votre pièce spécifique ? C’est ici que de nombreux fournisseurs deviennent imprécis, en proposant des descriptions génériques qui ne vous aident pas à prendre des décisions éclairées. Examinons en détail chaque grande opération d’usinage CNC avec la profondeur technique dont vous avez besoin.

Le choix entre les opérations dépend de trois facteurs : la géométrie de la pièce, les tolérances requises et le volume de production. Prendre une mauvaise décision dans ce domaine vous coûtera cher en temps de cycle prolongé, en précision compromise ou en coûts gonflés. Prendre la bonne décision, en revanche, vous permettra de tirer parti de l’efficacité que les services d’usinage CNC de précision peuvent offrir .

fraisage 3 axes pour pièces prismatiques

L'usinage de fraisage à trois axes représente la méthode la plus courante dans les opérations de fraisage CNC. L’outil de coupe se déplace le long des axes X, Y et Z, tandis que la pièce reste fixe. Ce dispositif permet d’obtenir efficacement des surfaces planes, des cavités, des rainures et des perçages sur des composants prismatiques (de forme parallélépipédique).

Quand le fraisage à trois axes est-il pertinent ? Envisagez-le comme votre choix par défaut pour :

• Pièces présentant des caractéristiques sur une ou deux faces : Si toutes les dimensions critiques sont situées sur la face supérieure et les côtés de votre pièce, le fraisage à trois axes les usine efficacement.
• Volumes de production moyens à élevés : Le temps de mise en place est minimal comparé à des configurations plus complexes.
• Exigences de tolérance de ±0,002" ou moins strictes : Les machines à trois axes atteignent des niveaux de précision adaptés à la plupart des applications générales.
• Projets soucieux du budget : Des taux horaires inférieurs pour la machine se traduisent par un coût unitaire réduit.

La limitation ? Les contours complexes et les dégagements nécessitent plusieurs mises en position. À chaque repositionnement de la pièce, vous introduisez un risque d’accumulation des tolérances. Pour les pièces nécessitant une usinage sur cinq ou six faces, l’usinage à 3 axes devient inefficace et moins précis.

Usinage multi-axes pour géométries complexes

Lorsque votre conception exige des angles composés, des surfaces sculptées ou des caractéristiques accessibles uniquement sous des orientations inhabituelles, les services d’usinage CNC à 5 axes deviennent indispensables. Ces machines ajoutent deux axes de rotation (généralement A et B) aux trois axes linéaires standards, permettant à la machine-outil CNC d’aborder la pièce sous pratiquement n’importe quel angle.

Les avantages en précision de l’usinage à 5 axes vont au-delà de l’accès simple :

• Usinage en une seule prise : Usinage complet de pièces complexes sans repositionnement, éliminant ainsi les erreurs de tolérance qui s’accumulent à chaque changement de mise en position
• Longueurs d’outil réduites : La machine peut incliner la broche plus près de la pièce, réduisant la déformation de l’outil et améliorant la finition de surface
• Angles de coupe optimisés : Le maintien d'une orientation idéale outil-paroi sur des surfaces profilées permet d'obtenir des charges de copeaux constantes et une meilleure précision dimensionnelle
• Temps de cycle réduits : Le mouvement continu à 5 axes permet souvent de terminer les pièces plus rapidement que plusieurs configurations à 3 axes

Selon Analyse de fabrication de NAMF , comprendre la différence entre l'usinage à 3 axes et à 5 axes devient essentiel pour les géométries complexes dans les applications de défense, médicales et aérospatiales. Ces secteurs stimulent la demande d'ingénierie de haute précision que les capacités à 5 axes permettent.

Le compromis ? Des taux horaires machines plus élevés et une complexité accrue de la programmation. Pour les pièces simples, l'usinage à 5 axes est disproportionné. Réservez-le aux géométries qui nécessitent réellement un accès multidirectionnel ou pour lesquelles la précision obtenue en une seule configuration justifie l'investissement.

Tournage CNC pour composants rotatifs

Imaginez que vous ayez besoin d’arbres, de douilles, de fixations filetées ou de tout composant présentant une symétrie de révolution. Les services d’usinage CNC par tournage offrent la voie la plus efficace vers la précision. Contrairement à la fraiseuse, où l’outil se déplace autour d’une pièce fixe, le tournage fait tourner la pièce tandis qu’un outil de coupe stationnaire la façonne.

Cette différence fondamentale confère des avantages naturels pour les pièces cylindriques :

• Finitions de surface supérieures : L’action de coupe continue élimine les marques d’outil fréquentes dans les passes de fraisage interrompues
• Excellente concentricité : Comme la pièce tourne autour de son propre axe, les caractéristiques conservent naturellement leur alignement
• Enlèvement rapide de matière : Le tournage permet un enlèvement efficace de matière lors des opérations d’ébauche, avant les passes de finition de précision
• Coût unitaire réduit : Des montages plus simples et des temps de cycle plus courts réduisent les coûts de production des composants cylindriques

Les centres modernes d’usinage CNC à tour avec outils entraînés estompent la frontière entre tournage et fraisage. Ces machines permettent de percer, tarauder et fraiser des éléments tout en conservant la pièce dans le tour, combinant ainsi des opérations qui exigeraient autrement plusieurs machines. Un service de tournage CNC équipé d’outils entraînés produit des pièces complètes en une seule mise en position, ce qui permet de respecter des tolérances plus serrées que celles qu’autoriserait un transfert entre machines.

La limitation réside dans la géométrie. Le tournage excelle pour les pièces de révolution, mais rencontre des difficultés avec les éléments prismatiques. Si votre conception exige à la fois des éléments cylindriques et des éléments de forme parallélépipédique, envisagez des centres tournage-fraisage qui combinent ces deux capacités.

Tournage suisse pour des petites pièces ultra-précises

Voici où la précision atteint son apogée pour les pièces de petit diamètre. L'usinage suisse (également appelé tournage de type suisse) a été développé à l'origine pour la fabrication d'horloges et s'est imposé comme la référence mondiale pour les composants miniatures de haute précision. Si vos pièces ont un diamètre inférieur à 1,5 pouce et exigent des tolérances de ±0,0004 mm ou plus serrées, les machines suisses offrent ce que les tours conventionnels ne peuvent pas fournir.

Quelle est la particularité du tournage suisse ? Selon le guide Xometry sur l'usinage suisse, l'innovation clé réside dans la douille de guidage. La pièce à usiner est alimentée à travers cette douille, de sorte que l'usinage CNC s'effectue toujours immédiatement à côté d'un point de soutien. Cela élimine la déformation qui affecte couramment les pièces longues et fines sur les tours conventionnels.

Principaux critères de précision pour l'usinage suisse :

• Réduction des vibrations : Le soutien assuré par la douille de guidage minimise les vibrations parasites, permettant d'obtenir des finitions de surface supérieures, même sur des composants délicats.
• Opérations multiples simultanées : Les machines suisses utilisent un équipement à outils en groupe (gang tooling) pour effectuer simultanément des opérations de tournage, de perçage, de fraisage et de filetage, réduisant ainsi considérablement les temps de cycle.
• Rapports d'aspect extrêmes : Des pièces dont le rapport longueur/diamètre est de 10:1 ou plus sont usinées avec précision sans fléchissement, contrairement à ce qui se produirait sur des équipements standards
• Efficacité en grande série : Les alimentateurs automatiques de barres permettent une production sans surveillance (« lights-out »), ce qui rend l’usinage suisse idéal pour des quantités allant de quelques centaines à plusieurs millions d’unités

L’usinage suisse domine dans les dispositifs médicaux (instruments chirurgicaux, implants orthopédiques, composants dentaires), les éléments de fixation aérospatiaux et les connecteurs électroniques. Ces secteurs exigent la combinaison d’une échelle réduite, d’une précision extrême et de volumes de production que les machines suisses sont particulièrement aptes à fournir.

Quels sont les compromis ? Les machines suisses nécessitent une programmation spécialisée et des temps de réglage plus longs. Elles sont limitées aux petits diamètres (généralement inférieurs à 32 mm). En outre, leur complexité implique des taux horaires plus élevés. Pour des pièces plus grandes ou des tolérances plus simples, le tournage conventionnel reste plus économique.

Adapter les opérations à vos besoins

Choisir la bonne opération ne consiste pas à trouver la machine la plus avancée. Il s'agit plutôt d'adapter les capacités aux besoins réels. Une sur-spécification entraîne des coûts inutiles ; une sous-spécification compromet la qualité des pièces.

Caractéristique de la pièce	Opération optimale	Pourquoi elle convient
Formes prismatiques, caractéristiques simples	fraisage 3 axes	Coût le plus faible, précision adéquate pour la plupart des applications
Contours complexes, angles composés	l'usinage 5 axes	Précision obtenue en un seul montage, réduction de l’accumulation des tolérances
Formes cylindriques, symétrie de révolution	Tournage CNC	Concentricité naturelle, finition de surface supérieure
Petit diamètre, précision extrême	Tournage suisse	Le manchon de guidage élimine la déformation et permet de respecter des tolérances serrées
Combinaison de formes cylindriques et prismatiques	Centre tournage-fraisage	Usinage en une seule prise pour des géométries complexes, tout en préservant les références de cotation

Lorsque vous discutez de votre projet avec un prestataire spécialisé en usinage CNC de précision, demandez-lui quelle opération il recommande et pourquoi. Un fournisseur compétent vous expliquera son raisonnement en fonction de la géométrie de votre pièce, de vos exigences en matière de tolérances et de votre volume de production. Des réponses vagues suggèrent qu’il procède par tâtonnement plutôt que par ingénierie d’une approche optimale.

Sélection du matériau pour les applications de précision

Vous avez consulté les tableaux de tolérances et vous comprenez quelles opérations permettent d’obtenir des résultats précis. Mais voici ce que de nombreux fournisseurs ne soulignent pas clairement dès le départ : votre choix de matériau peut faire la différence entre le respect ou non de ces spécifications. La même machine exécutant le même programme produira des résultats radicalement différents selon que vous usinez du stock d’usinage en aluminium ou à lutter avec le titane. Examinons quels matériaux d’usinage CNC coopèrent réellement avec des tolérances serrées et lesquels s’y opposent.

Métaux permettant les tolérances les plus serrées

Tous les métaux ne se valent pas lorsque la précision est essentielle. Trois propriétés matérielles déterminent fondamentalement la capacité d’un métal à respecter des tolérances serrées : la conductivité thermique (vitesse à laquelle il dissipe la chaleur générée par l’usinage), la dureté (résistance opposée à l’outil de coupe) et la structure de grain (comportement uniforme sous contrainte).

Alliages d'aluminium figurent en tête de la liste des matériaux favorables à la précision. L’aluminium 6061-T6 s’usine de façon prévisible, dissipe efficacement la chaleur et conserve une stabilité dimensionnelle tout au long du processus d’usinage. Sa conductivité thermique excellente empêche l’accumulation localisée de chaleur, phénomène susceptible de déformer d’autres métaux. Pour les composants aérospatiaux et automobiles nécessitant des tolérances de ±0,0005 po ou plus serrées, l’usinage de l’aluminium reste le choix privilégié.

Machinerie à usiner en acier inoxydable pose un défi différent. Les nuances telles que les aciers inoxydables 303 et 304 offrent une résistance à la corrosion, mais se durcissent par écrouissage lors de l’usinage. Cela signifie que le matériau devient progressivement plus dur au fur et à mesure de l’usinage, ce qui exige des outils extrêmement tranchants ainsi qu’un contrôle rigoureux des avances et des vitesses de coupe. Sous des conditions optimales, on peut attendre des tolérances atteignables de ±0,025 mm, tandis que la finition de surface nécessite une attention accrue par rapport à l’aluminium.

Usinage du bronze et les alliages de laiton donnent d’excellents résultats pour les surfaces de palier et les composants électriques. Ces matériaux s’usinent proprement, produisent de bonnes finitions de surface et conservent correctement des tolérances modérées. Le laiton facile à usiner (C36000) est particulièrement tolérant, ce qui en fait un choix idéal pour les travaux de précision en grande série.

Titane et superalliages exigent du respect. Des matériaux tels que le Ti-6Al-4V et l’Inconel nécessitent des vitesses de coupe réduites, des outils spécialisés revêtus et des montages rigides afin d’obtenir des résultats précis. Leur faible conductivité thermique concentre la chaleur au niveau du tranchant de l’outil, accélérant ainsi l’usure de ce dernier et risquant de déformer la pièce usinée. Prévoyez des temps de cycle plus longs et des coûts d’outillage plus élevés lorsque vous spécifiez ces matériaux pour des travaux exigeant des tolérances serrées.

Plastiques techniques et défis liés à la stabilité dimensionnelle

Les plastiques introduisent des complications qui n’existent tout simplement pas avec les métaux. Leurs coefficients de dilatation thermique sont 5 à 10 fois supérieurs à ceux des métaux, ce qui signifie que les fluctuations de température pendant l’usinage peuvent faire sortir les pièces des tolérances avant même qu’elles ne soient mesurées. Selon le guide de sélection des matériaux plastiques de Komacut, les plastiques présentent généralement une usinabilité supérieure à celle des métaux en raison de leur faible dureté et de leur faible densité, mais la gestion de l’accumulation de chaleur et de la déformation requiert des techniques spécialisées.

Matériau Delrin (l'acétal/POM) se distingue comme le plastique technique le plus stable dimensionnellement. Il usine proprement, respecte fidèlement les tolérances de ±0,002" et résiste à l’absorption d’humidité, phénomène qui provoque des variations dimensionnelles chez d’autres plastiques. Pour les bagues de précision, les engrenages et les composants glissants, le matériau Delrin offre un excellent équilibre entre usinabilité et stabilité.

Nylon pour l’usinage pose davantage de défis. Bien qu’usiner le nylon produise des pièces excellentes en termes de résistance à l’usure, ce matériau absorbe l’humidité présente dans l’air, entraînant un gonflement dimensionnel progressif au fil du temps. Des pièces usinées avec des tolérances serrées dans un atelier climatisé peuvent sortir des spécifications dans des environnements humides. Spécifiez des tolérances « sèches telles que moulées » ou tenez compte de la dilatation due à l’humidité dans vos conceptions lors de l’usinage de composants en nylon.

Le PEEK (polyétheréthercétone) commande un prix premium, mais offre une stabilité dimensionnelle exceptionnelle, une résistance chimique élevée et des performances à haute température. Pour les implants médicaux et les composants aérospatiaux nécessitant des propriétés plastiques avec une précision proche de celle des métaux, le PEEK justifie son coût.

Propriétés des matériaux influençant les résultats de précision

Matériau	Indice d'usinabilité	Tolérance réalisable	Qualité de Surface (Ra)	Considérations particulières
Aluminium 6061-T6	Excellent	±0.0005"	16-32 μin	Meilleure précision globale ; excellente dissipation thermique
Aluminium 7075-T6	Très bon	±0.0005"	16-32 μin	Résistance supérieure à celle de l’alliage 6061 ; usure légèrement accrue des outils
Acier Inoxydable 303	Bon	±0.001"	32–63 μin	Grade facile à usiner ; la teneur en soufre facilite l’usinage
Acier inoxydable 316	Modéré	±0.001"	32–63 μin	Durcissement par écrouissage ; nécessite des outils tranchants et un montage rigide
Titane Grade 5	Difficile	±0.001"	32–63 μin	Vitesses réduites requises ; usure importante des outils ; norme aérospatiale
Cuivre c36000	Excellent	±0.001"	16-32 μin	Facile à usiner ; idéal pour la précision en grande série
Bronze (C93200)	Très bon	±0.001"	32–63 μin	Idéal pour les paliers ; propriétés autorégulatrices
Delrin (acétal)	Excellent	±0.002"	32–63 μin	Plastique le plus stable ; faible absorption d'humidité
Nylon 6/6	Bon	±0.003"	63–125 μin	Absorbe l'humidité ; les dimensions varient en fonction de l'humidité ambiante
Le PEEK	Bon	±0.002"	32–63 μin	Coût élevé ; excellente résistance chimique et thermique

Certification des matériaux pour les industries réglementées

Lorsque vos pièces sont destinées à des applications aérospatiales, médicales ou de défense, la sélection des matériaux va au-delà des propriétés mécaniques. Les exigences en matière de certification déterminent quels documents doivent accompagner votre stock brut.

• Aérospatial (AS9100/NADCAP) : Exige des rapports d’essais d’usine (MTR) comportant la composition chimique complète et la vérification des propriétés mécaniques. Les matériaux doivent être traçables jusqu’à des sources approuvées
• Médical (ISO 13485) : Les matériaux biocompatibles doivent faire l’objet d’une documentation attestant leur conformité aux essais ISO 10993. Les composants implantables nécessitent une traçabilité supplémentaire par lot
• Défense (DFARS) : Des exigences relatives à la fusion nationale peuvent s'appliquer. Les métaux spéciaux doivent provenir de sources qualifiées.

Selon Lignes directrices de Moseys en matière de tolérances , discuter de vos besoins de projet avec une entreprise fiable d'usinage de précision vous permet de comprendre non seulement les capacités en matière de tolérances, mais aussi les exigences en matière de certification des matériaux, qui influencent à la fois le coût et les délais de livraison.

Comprendre comment les propriétés des matériaux interagissent avec les exigences de précision vous permet de maîtriser à la fois la qualité et le coût. Spécifiez de l’aluminium lorsque les tolérances sont critiques et que la résistance du matériau le permet. Réservez les alliages exotiques aux applications qui nécessitent réellement leurs propriétés. Et lorsque les plastiques sont adaptés, choisissez des grades correspondant à vos besoins en stabilité dimensionnelle plutôt que de retenir systématiquement l’option la moins coûteuse.

Conception de pièces pour une usinabilité de précision

Vous avez sélectionné le bon matériau et vous comprenez quelle opération d’usinage convient à votre géométrie. Mais voici un secret que la plupart des fournisseurs ne partagent pas spontanément : même le meilleur service d’usinage CNC de précision ne peut pas compenser une conception fondamentalement non usinable. Design for Manufacturability (DFM) comble l’écart entre ce qui semble parfait dans un logiciel de CAO et ce qui fonctionne réellement en atelier. Maîtrisez ces principes, et vous gagnerez du temps, de l’argent et éviterez les frustrations.

Selon les lignes directrices de conception pour la fabrication (DFM) d’All Metals Fabricating, il existe un écart notable entre ce qui est concevable et ce qui est fabricable. Les ingénieurs peuvent concevoir des pièces qui paraissent parfaites sous forme de modèle 3D, mais qui posent des défis importants dès leur passage en atelier. Le résultat ? Des coûts élevés, des délais de livraison longs ou, dans le pire des cas, une réponse « sans devis ».

Éviter l’accumulation des tolérances dans les ensembles complexes

Imaginez que vous avez conçu trois composants usinés qui se fixent ensemble par boulonnage. Chacun comporte trois dimensions critiques avec des tolérances de ±0,0005 pouce. Cela semble suffisamment précis, n’est-ce pas ? Voici le problème : lorsque ces tolérances se cumulent, votre assemblage fait face à une tolérance cumulative de ±0,0015 pouce, ce qui peut ne pas être acceptable, même si chaque pièce individuelle respecte bien ses spécifications.

Ce phénomène, appelé accumulation de tolérances, constitue l’un des défis les plus négligés dans la fabrication de pièces d’usinage de précision. Selon L’analyse des tolérances de Micro Precision Components , l’accumulation de tolérances désigne l’effet cumulé des tolérances dimensionnelles et géométriques sur plusieurs pièces d’un assemblage, ou sur plusieurs dimensions d’une seule pièce usinée. Lorsque les tolérances s’accumulent, de faibles écarts sur des composants individuels peuvent se combiner et entraîner un non-respect des exigences fonctionnelles.

Les conséquences vont au-delà des problèmes d'ajustement :

• Mauvais ajustement et mauvais fonctionnement : Les pièces associées peuvent ne pas s’assembler correctement, provoquant des retards ou nécessitant des travaux de reprise
• Confusion en fabrication : Les projets stagnent pendant que les problèmes de tolérancement sont résolus entre l’ingénierie et la production
• Usure accrue : Même lorsque les pièces s’ajustent techniquement, une mauvaise gestion des tolérances accélère l’usure des ensembles mobiles
• Échecs d'assemblage : Dans les cas les plus graves, les pièces ne s’assemblent tout simplement pas du tout

Comment corriger l’accumulation de tolérances avant qu’elle ne devienne un problème de production ? Deux approches d’analyse permettent d’y remédier :

• Analyse au pire des cas : Suppose que toutes les tolérances s’accumulent dans la direction la plus défavorable. Approche conservatrice, mais garantissant le bon fonctionnement des pièces, même lorsque chaque cote atteint sa limite extrême
• Analyse statistique : Utilise des distributions probabilistes (comme la simulation Monte Carlo) pour prédire la probabilité que les ensembles fonctionnent dans les limites spécifiées. Approche plus réaliste pour la production à grande échelle, où la moyenne statistique s’applique

Conception des caractéristiques permettant une précision

Les pièces usinées sur mesure nécessitent des caractéristiques que les outils de coupe peuvent effectivement atteindre et usiner efficacement. Ignorer les contraintes liées à la géométrie des outils conduit à des pièces qui ne peuvent soit pas être fabriquées, soit nécessiter des solutions coûteuses. Voici ce que requiert un travail de précision :

Rayons internes des angles : Les angles droits dans les poches intérieures sont physiquement impossibles à usiner, car les outils de coupe tournants sont ronds. Ajoutez toujours un congé. Toutefois, gardez à l’esprit que des congés plus petits exigent des outils plus petits, qui se cassent plus facilement et usinent plus lentement. Conceptionnez les congés de façon à pouvoir utiliser des outils standards de 0,10 po, 0,015 po et 0,03 po, chaque fois que cela est possible.

Limites de profondeur des perçages : Une bonne règle empirique lors de la conception de perçages consiste à veiller à ce que la profondeur n’excède pas six fois le diamètre. Cela permet aux outils d’atteindre la profondeur requise à des vitesses standard sans déflexion excessive. Les perçages plus profonds nécessitent un usinage plus lent afin d’éviter la casse des outils, ce qui affecte considérablement à la fois le coût et les délais de livraison.

Épaisseurs minimales des parois : Des parois plus fines prennent plus de temps à usiner en toute sécurité. Lors de l’usinage de pièces CNC à parois minces, les fraiseurs doivent réduire progressivement les tours par minute (RPM) et les avances ; dans le cas contraire, il existe un risque de bris du matériau. Si une épaisseur de paroi spécifique n’est pas requise fonctionnellement, concevez des parois aussi épaisses que nécessaire, sans les rendre plus fines que nécessaire.

Erreurs de conception courantes compromettant la précision et comment les éviter :

• Spécifier des tolérances excessivement serrées : Spécifiez des tolérances serrées uniquement là où elles sont requises fonctionnellement. Des tolérances plus larges sur les caractéristiques non critiques réduisent le temps d’usinage et les coûts.
• Ignorer l’accès des outils : Des caractéristiques situées profondément dans des poches ou masquées derrière d’autres géométries peuvent nécessiter des outils spécifiques ou plusieurs montages, ce qui augmente les coûts et le risque d’erreurs.
• Concevoir des caractéristiques nécessitant un nombre excessif de montages : Chaque repositionnement de la pièce introduit un risque d’erreur humaine. Des pièces simples nécessitant moins de montages offrent de meilleurs coûts, des délais de livraison plus courts et des résultats plus cohérents.
• Négliger la compatibilité avec les outillages standards : Concevoir pour des diamètres et longueurs standard d’outils de coupe réduit les besoins en outillages sur mesure et accélère la production
• Ne pas oublier les différences liées à l’usinage CNC des plastiques : Les plastiques se déforment sous l’effet des efforts de coupe et se dilatent sous l’effet de la chaleur. Concevez des éléments avec un support adéquat et tenez compte des effets thermiques.

Comment les opérations secondaires affectent les dimensions finales

Voici un point que les concepteurs négligent fréquemment : vos pièces ne cessent pas de modifier leurs dimensions une fois les usinages CNC terminés. Les opérations secondaires, telles que le traitement thermique, l’anodisation et le placage, ajoutent ou retirent du matériau, ce qui modifie les dimensions soigneusement usinées.

Selon le guide des traitements de surface d’AIXI Hardware, l’anodisation des métaux modifie les dimensions de la pièce ; il convient donc de prendre en compte l’épaisseur de la couche d’oxyde lors de la définition des tolérances dimensionnelles. L’anodisation dure (Type III), la forme la plus courante, produit un revêtement légèrement plus épais que l’anodisation standard (Type II), ce qui a un impact direct sur les dimensions finales des pièces usinées sur mesure.

Impacts dimensionnels clés selon le type de traitement :

• Anodisation (Type II/III) : Ajoute de 0,0002" à 0,003" par surface, selon l’épaisseur du revêtement. La moitié du revêtement pénètre dans le matériau de base ; l’autre moitié s’accumule vers l’extérieur
• Nickelage autocatalytique : Ajoute uniformément de 0,0001" à 0,002" sur toutes les surfaces, y compris les trous et les caractéristiques internes
• Plaquage au chrome : Ajoute de 0,0001" à 0,001", selon la spécification d’épaisseur
• Traitement thermique: Peut provoquer une déformation et des modifications dimensionnelles en raison de la relaxation des contraintes. Des pièces peuvent nécessiter un usinage final après traitement
• Électropolissage : Enlève de 0,0002" à 0,0003" aux surfaces, élargissant légèrement les trous et réduisant les dimensions externes

Les concepteurs avisés tiennent compte de ces variations dans leurs marges de tolérance. Si votre pièce finie requiert un diamètre de trou de 0,5000" ± 0,0005" après placage nickel, vous devrez usiner initialement ce trou avec un diamètre plus grand afin de compenser l’épaisseur du placage. Collaborez avec votre partenaire en usinage de précision pour déterminer les valeurs exactes de compensation, en fonction des spécifications précises de votre traitement.

Communiquer efficacement avec les ateliers mécaniques

Lors de la soumission d’une demande de devis (RFQ) pour l’usinage de précision, davantage d’informations est toujours utile. Incluez :

• Modèles 3D complets et dessins 2D : Les deux formats aident les ateliers à comprendre l’intention géométrique et en matière de tolérancement
• Spécifications des matériaux : Qualité, état métallurgique et éventuelles exigences de certification
• Quantité et exigences de livraison : Le volume de production influence le choix du procédé et la tarification
• Tolérances critiques indiquées : Identifier les cotes qui sont réellement déterminantes pour la fonctionnalité, par opposition à celles qui peuvent accepter des tolérances d’usinage standard
• Exigences des opérations secondaires : Traitement thermique, finition de surface et besoins en assemblage

Un service de usinage CNC de précision qualifié examine tous les plans sous l’angle de la conception pour la fabrication (DFM) avant le démarrage de la production. Il identifie les opportunités de relâcher les tolérances non critiques, propose des modifications de conception permettant de réduire la complexité des mises en position, et signale les éventuels problèmes de fabricabilité avant qu’ils ne se transforment en coûts élevés. Adoptez pleinement cette collaboration, car elle vise à vous faire économiser de l’argent et à garantir que vos pièces usinées de précision remplissent correctement leur fonction.

Méthodes de contrôle qualité et d'inspection

Vous avez conçu une pièce pour sa facilité de fabrication, sélectionné le matériau approprié et choisi un procédé d’usinage adapté. Mais voici la question que la plupart des acheteurs oublient de poser : comment savez-vous réellement que vos pièces usinées CNC de précision respectent bien les spécifications ? Les fournisseurs aiment afficher des badges de certification sur leurs sites web, mais peu d’entre eux expliquent ce que ces accréditations signifient concrètement pour vos pièces. Levons le voile sur les méthodes d’assurance qualité qui distinguent les prestataires réellement capables d’usinage de haute précision des ateliers qui ne font que bien parler.

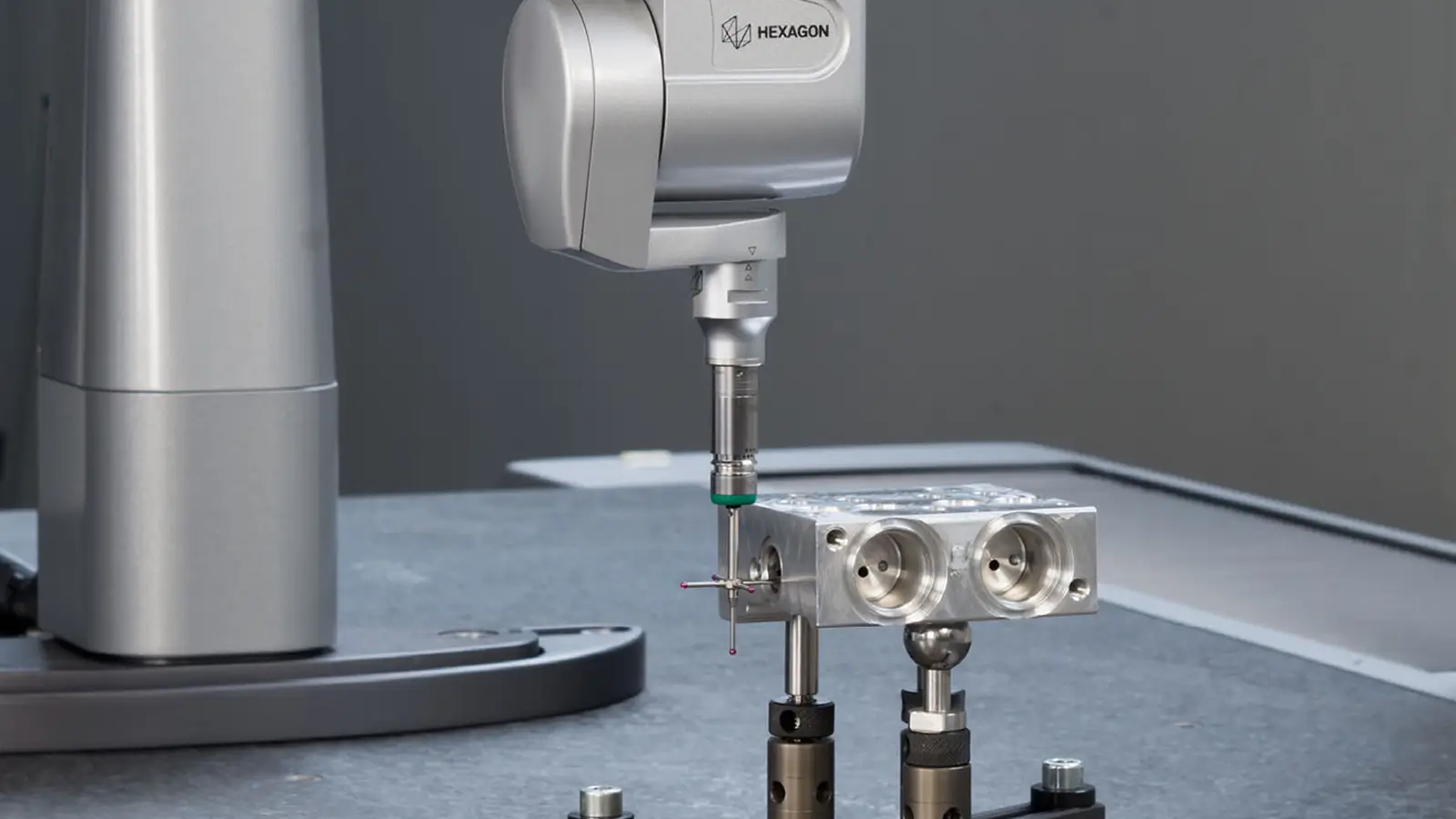

Comment l’inspection au CMM valide-t-elle les tolérances serrées

Lorsque les tolérances se réduisent à ±0,0005 pouce ou moins, les outils de mesure traditionnels tels que les pieds à coulisse et les micromètres ne sont tout simplement pas assez précis. C’est à ce moment que les machines à mesurer tridimensionnelles (MMT) deviennent essentielles. Selon le guide d’inspection par MMT de Zintilon, une machine à mesurer tridimensionnelle inspecte et mesure des objets en trois dimensions en vérifiant leurs caractéristiques angulaires et géométriques, puis en les comparant au modèle de conception prévu.

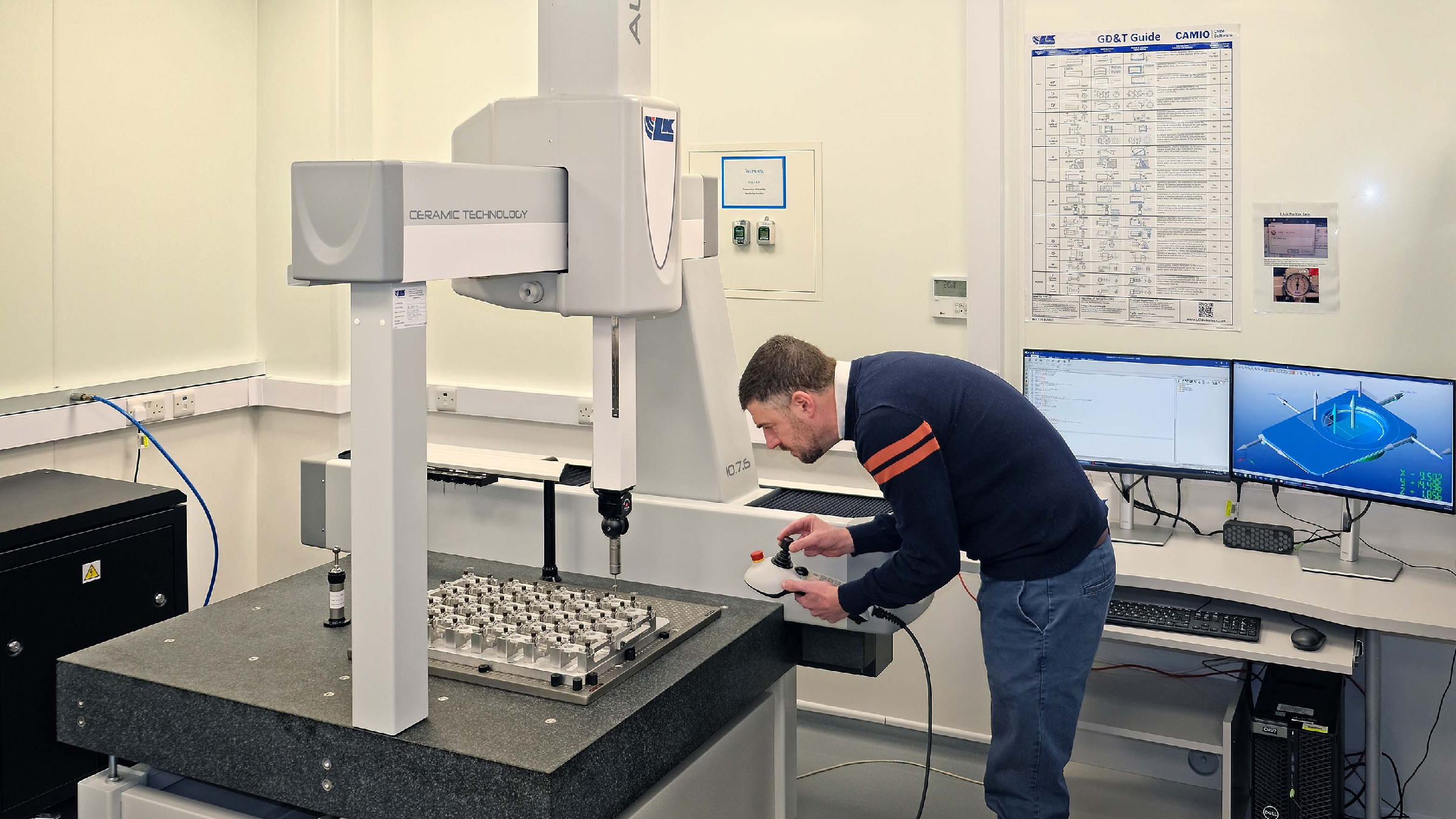

Imaginez une MMT comme un système robotique de mesure qui cartographie chaque dimension critique de votre pièce dans l’espace tridimensionnel. La machine utilise une sonde de précision qui entre en contact avec la surface de la pièce aux points programmés, enregistrant les coordonnées X, Y et Z avec une précision au niveau du micron. Un logiciel compare ensuite ces coordonnées mesurées avec votre modèle CAO ou les spécifications figurant sur vos plans.

Pourquoi l’inspection par MMT est-elle importante pour les services d’usinage CNC de précision ? Plusieurs raisons :

• Répétabilité : La machine à mesurer tridimensionnelle (MMT) fournit des mesures cohérentes, quel que soit le niveau de compétence de l’opérateur, éliminant ainsi les erreurs humaines lors de la vérification de la qualité
• Vitesse : Les routines d’inspection automatisées mesurent des dizaines de caractéristiques en quelques minutes, au lieu de plusieurs heures de jaugeage manuel
• Documentation : Chaque mesure génère des enregistrements de données traçables destinés aux audits qualité et à la vérification par le client
• Vérification de géométries complexes : La MMT gère les courbes composées, les caractéristiques angulaires et les indications de tolérancement géométrique (GD&T), que les méthodes manuelles peinent à vérifier

Quatre grands types de MMT répondent à des besoins d’inspection différents. La MMT à portique, le type le plus répandu, offre une haute précision pour les composants de petite à moyenne taille. La MMT à charpente permet de contrôler des pièces volumineuses, telles que les panneaux de carrosserie automobile ou les structures aérospatiales. La MMT à console offre une grande flexibilité d’accès pour les conceptions complexes. La MMT à bras horizontal atteint des caractéristiques situées sur des géométries à parois minces ou difficiles d’accès, bien qu’avec une précision légèrement inférieure à celle des configurations à portique.

Au-delà de la mesure dimensionnelle, les profilomètres vérifient les spécifications de finition de surface. Ces instruments déplacent une pointe sur la surface usinée afin de mesurer les pics et les creux, ce qui permet de calculer les valeurs Ra. Lorsque votre plan exige une rugosité de 32 Ra ou inférieure, la vérification au profilomètre garantit que l’atelier d’usinage CNC a effectivement livré cette qualité de surface.

Comprendre les rapports d’inspection et les certifications

C’est ici que la plupart des fournisseurs deviennent délibérément imprécis : que signifient concrètement pour vos pièces les certifications ISO 9001, AS9100 et IATF 16949 ? Il ne s’agit pas simplement de badges à afficher sur les sites web. Elles représentent des approches fondamentalement différentes en matière de management de la qualité.

ISO 9001 établit les fondations. Selon l’analyse de certification de Frigate, l’ISO 9001 est la norme internationalement reconnue relative au système de management de la qualité, qui fournit le cadre structurel permettant de standardiser les procédés d’usinage au sein des différents départements, de documenter les procédures relatives aux outillages, à la programmation et aux inspections, de mettre en œuvre des actions correctives en cas d’écarts et de soutenir l’amélioration continue.

AS9100 s’appuie sur l’ISO 9001 en y ajoutant des exigences spécifiques au secteur aérospatial. Cette certification met l’accent sur la sécurité et la fiabilité des produits grâce à des contrôles de conception, aux exigences d’inspection du premier article (AS9102), à la gestion de la configuration pour les ensembles complexes, ainsi qu’à une traçabilité complète des matériaux et des procédés, depuis la matière première jusqu’à la pièce finie. Pour les entreprises spécialisées dans l’usinage de précision qui desservent des clients du secteur aérospatial ou de la défense, la certification AS9100 est généralement obligatoire, et non facultative.

IATF 16949 répond aux exigences de l'industrie automobile. Cette norme met l'accent sur la maîtrise statistique des procédés, la prévention des défauts plutôt que leur détection, et la gestion de la qualité dans la chaîne d'approvisionnement. Si votre atelier mécanique est certifié IATF 16949, cela démontre sa capacité à assurer une production en volume et une cohérence des procédés exigées par les équipementiers automobiles (OEM).

Flux de contrôle qualité : de la première pièce à la production

Un flux de contrôle qualité typique dans un atelier d'usinage CNC qualifié suit une séquence structurée permettant de détecter les problèmes avant qu’ils ne se multiplient :

• Inspection du premier article (FAI): Avant le début de la production, l’échantillon initial fait l’objet d’une vérification dimensionnelle complète. Selon Le guide d’inspection de Deltek , l’inspection de la première pièce (FAI) permet de vérifier si la pièce a bien été usinée conformément aux intentions de conception et si elle respecte les spécifications techniques. Pour les secteurs réglementés, l’inspection de la première pièce valide la conformité aux normes industrielles avant le lancement de la production en série.
• Contrôle en cours de processus : Les inspections sur le terrain examinent le flux de travail pendant la production, en vérifiant les dimensions critiques à des intervalles définis. Cela permet de détecter une dérive avant que des lots entiers ne sortent des spécifications.
• Contrôle statistique des processus (CSP) : Plutôt que d’inspecter chaque pièce, la MSP (maîtrise statistique des procédés) utilise des échantillonnages et des analyses statistiques pour surveiller la capacité du procédé. Les cartes de contrôle suivent les tendances dimensionnelles et déclenchent des actions correctives lorsque les mesures s’approchent des limites de tolérance, mais avant qu’elles ne les dépassent.
• Inspection finale : Les pièces terminées font l’objet d’une vérification complète par rapport à toutes les exigences du plan. Les rapports d’inspection documentent chaque dimension critique, confirmant ainsi leur aptitude à l’expédition.
• Inspection à la réception : Les matériaux et composants entrants sont vérifiés avant d’entrer en production, afin d’empêcher des matières premières défectueuses de compromettre la qualité des pièces finies.

Comment la MSP prévient-elle la dérive de précision

La maîtrise statistique des procédés (MSP) mérite une attention particulière, car elle distingue les systèmes qualité réactifs des systèmes proactifs. Imaginez que vous usiniez 1 000 pièces présentant un diamètre critique de l’alésage de 0,5000 po ± 0,0005 po. Sans MSP, vous pourriez ne pas détecter un problème avant l’inspection finale, qui révélerait alors 200 pièces défectueuses.

Avec la MSP, les opérateurs mesurent régulièrement des échantillons de pièces et portent les résultats sur des cartes de contrôle. Ces cartes indiquent non seulement si les pièces sont conformes aux tolérances, mais aussi si le procédé évolue vers une dérive problématique. Ainsi, si la valeur moyenne du diamètre d’alésage commence à dériver de 0,5000 po vers 0,5003 po, la carte de contrôle signale cette tendance avant que toute pièce n’excède la limite supérieure de 0,5005 po. L’opérateur d’usinage peut alors ajuster les décalages d’outils, remplacer les outils usés ou corriger les dérives thermiques avant la production de pièces non conformes.

La MSP transforme la qualité d’une approche fondée sur l’inspection (détection des problèmes après leur survenue) à une approche fondée sur la prévention (prévention des problèmes avant qu’ils ne surviennent). Pour les services d’usinage de haute précision, où les coûts de reprise sont élevés et la tolérance des clients aux défauts est nulle, la capacité en MSP détermine souvent si une entreprise d’usinage de précision peut livrer de façon fiable dans les tolérances spécifiées.

Lors de l’évaluation de fournisseurs potentiels, interrogez-les sur leur mise en œuvre de la MSP. Les ateliers qui suivent les indices de capabilité de processus (Cpk) et tiennent à jour des cartes de contrôle démontrent une démarche systématique en matière de précision, que ne sauraient égaler des programmes d’inspection occasionnels. Cette mentalité proactive en matière de qualité devient particulièrement critique à mesure que les tolérances se resserrent et que les volumes de production augmentent.

Comprendre les coûts de l’usinage CNC de précision

Vous avez appris à concevoir pour la fabrication et à vérifier la qualité par inspection. Maintenant vient la question que tout acheteur se pose, mais à laquelle peu de fournisseurs répondent honnêtement : quels sont les facteurs qui déterminent réellement le prix de l’usinage CNC ? La plupart des ateliers gardent cette information secrète, car des clients bien informés négocient mieux. Voici une analyse transparente que vous ne trouverez pas sur les sites web de vos concurrents.

Cinq facteurs principaux déterminent le coût de votre travail de précision : le choix du matériau, la complexité géométrique, les spécifications de tolérance, la taille de la série et les exigences en matière de finition. Comprendre comment chacun de ces facteurs influence votre devis vous place en position de maîtriser la discussion, plutôt que d’être à la merci d’une tarification opaque.

Pourquoi des tolérances plus serrées coûtent-elles davantage

Voici une réalité qui surprend bon nombre d’ingénieurs : passer de ±0,05 mm à ±0,01 mm n’ajoute pas simplement un petit supplément à votre devis. Selon l’analyse des coûts liés aux tolérances d’Okdor, des tolérances serrées augmentent généralement les coûts d’usinage de base de 30 à 200 %. Passer de ±0,05 mm à ±0,01 mm multiplie le coût par un facteur de 2 à 5, les pièces à parois minces et à grande profondeur poussant encore davantage ce coefficient.

Pourquoi une augmentation aussi spectaculaire ? Le seuil de ±0,02 mm représente un « précipice » critique en matière de coûts. Au-dessus de ce seuil, les ateliers utilisent des outillages standards à des vitesses raisonnables. En dessous, tout change :

• Les avances chutent fortement : De 300 mm/min à 100 mm/min ou moins, afin de préserver la précision dimensionnelle
• Le temps de montage double : Des tolérances plus serrées exigent une fixation plus soignée des pièces et un étalonnage plus rigoureux de la machine
• l’inspection à 100 % devient obligatoire : Chaque pièce doit être vérifiée au moyen d’une machine à mesurer tridimensionnelle (MMT), et non plus par échantillonnage statistique
• La régulation climatique prend de l’importance : Des fluctuations de température qui n’auraient aucun effet sur des pièces standard peuvent faire sortir des composants ultra-précis des tolérances spécifiées

L'impact sur les coûts varie selon le type de caractéristique. Sur la base des données de projets analysées provenant de sources industrielles, voici ce que signifient concrètement les tolérances spécifiées pour votre budget :

Caractéristique	Tolérance standard	Serrée (±0,01 mm)	Multiplicateur de coût
Trou M6, profondeur de 6 mm	±0,1 mm (référence)	±0,01mm	1,8x
Trou M6, profondeur de 30 mm	±0,1 mm (référence)	±0,01mm	3.5X
Perpendicularité / 50 mm	0,1 mm (référence)	0,02 mm	2,2x
Planéité / portée de 150 mm	0,1 mm (référence)	0.05mm	2.5X

Remarquez comment les trous profonds affectent le plus prévisiblement le budget ? À une profondeur égale à 3 fois le diamètre, une tolérance de ±0,01 mm exige un contrôle rigoureux du procédé. À une profondeur égale à 8 fois le diamètre, elle nécessite des alésoirs spécialisés, des cycles d’alésage par passes et comporte un risque accru de rupture d’outil. Ainsi, dans le cas d’un support automobile, le coût est passé de 85 $ à 240 $ uniquement en raison des huit trous profonds, qui étaient en réalité des perçages de dégagement, et non des alésages de précision.

Économie de taille de lot dans les travaux de précision

Les économies d'échelle jouent un rôle puissant en usinage CNC, mais pas toujours de la manière à laquelle on s'attend. L'usinage CNC à faible volume entraîne une majoration significative par pièce, car les coûts de préparation sont répartis sur un nombre moindre de pièces. La programmation de la machine, la mise en place des dispositifs de serrage, l’étalonnage des outils et la réalisation de l’inspection du premier article ont le même coût, que vous produisiez 10 pièces ou 1 000.

Selon l’analyse des coûts de Komacut, une prise de décision stratégique est cruciale lors du choix entre une production à faible ou à forte volumétrie. Une production à faible volume peut être privilégiée pour les prototypes nécessitant une personnalisation spécifique, malgré un coût unitaire plus élevé, tandis qu’une production à forte volumétrie réduit efficacement le coût par pièce en amortissant les investissements initiaux sur une production plus importante.

Pour les projets d’usinage CNC en petites séries, envisagez les stratégies suivantes afin d’optimiser les coûts :

• Regrouper les commandes : Si vous avez besoin de 10 pièces maintenant et de 20 autres au prochain trimestre, commander 30 pièces d’un seul coup coûte souvent moins cher que deux séries distinctes.
• Normalisez les conceptions : Les pièces partageant des configurations et des outillages similaires peuvent être usinées séquentiellement, ce qui réduit les coûts de changement de série
• Accepter des délais plus longs : Les ateliers proposent souvent des prix plus avantageux pour des plages de livraison flexibles, pouvant s’insérer entre deux commandes urgentes

L’image complète de l’impact sur les coûts

Outre les tolérances et les quantités, plusieurs autres facteurs influencent fortement votre devis d’usinage CNC, qu’il soit obtenu en ligne ou en personne :

Facteur de coût	Faible impact	Impact moyen	Impact élevé
Choix des Matériaux	Aluminium, laiton, acier facile à usiner	Acier inoxydable, acier à outils	Titane, Inconel, alliages exotiques
Complexité géométrique	Pièces prismatiques, poches simples	Usinage multi-faces, contours modérés	usinage à 5 axes, cavités profondes, parois minces
Serrage des Tolérances	±0,1 mm ou tolérance plus large	±0,05 mm à ±0,02 mm	±0,01 mm ou tolérance plus stricte
Finition de surface	Tel qu'usiné (rugosité Ra de 125)	Usinage fin (rugosité Ra de 32 à 63)	Rectifié ou poli (rugosité Ra de 16 ou plus fine)
Retouches post-capture	Aucun entretien requis	Dégrossissage de base, anodisation simple	Traitement thermique, rectification de précision, placage

Les pertes de matière ajoutent une dimension que la plupart des devis d’usinage en ligne n’expliquent pas clairement. Les matériaux plus durs, comme le titane, nécessitent des vitesses d’usinage plus lentes et usent plus rapidement les outils. Selon la répartition des coûts de JLCCNC, l’usinabilité est un facteur déterminant : les matériaux faciles à usiner, comme l’aluminium, coûtent moins cher à traiter, tandis que les matériaux plus durs, comme l’acier inoxydable ou les plastiques haute performance, exigent davantage de temps et d’expertise, ce qui augmente le prix.

Compromis entre délais de livraison et coûts

Les commandes express sont facturées à un tarif majoré pour une raison simple : elles perturbent la production planifiée. Lorsque vous avez besoin de pièces en quelques jours plutôt qu’en quelques semaines, l’atelier doit décaler d’autres travaux, faire travailler ses employés en heures supplémentaires ou accélérer l’approvisionnement des matières premières. Prévoyez une majoration de 25 à 50 % pour les délais urgents.

À l’inverse, une certaine souplesse concernant les dates de livraison permet souvent d’obtenir des prix plus avantageux. L’atelier peut ainsi programmer votre travail pendant les périodes moins chargées, optimiser l’utilisation des machines et éviter les coûts liés aux heures supplémentaires. Si votre calendrier de projet le permet, renseignez-vous sur les tarifs applicables aux livraisons standard par rapport aux livraisons accélérées. La différence de coût justifie fréquemment un ajustement de votre planning.

Certains petits ateliers d’usinage CNC offrent parfois des avantages concurrentiels pour les travaux de précision à faible volume. Leurs frais généraux sont inférieurs à ceux des grandes installations, et ils peuvent accorder une attention plus personnalisée aux projets exigeant une grande rigueur dimensionnelle. Toutefois, vérifiez préalablement que leurs capacités d’inspection répondent à vos exigences qualité avant de privilégier le prix au détriment de la garantie de précision.

Comprendre ces facteurs de coût vous transforme d’un simple destinataire passif de devis en acheteur averti. Vous pouvez désormais effectuer des compromis réfléchis : assouplir les tolérances non critiques, ajuster les tailles de lots ou choisir des matériaux alternatifs afin de respecter vos objectifs budgétaires sans sacrifier la précision indispensable au bon fonctionnement de la pièce. Cette connaissance est précisément ce que la plupart des fournisseurs préféreraient que vous n’ayez pas.

Choisir entre l’usinage CNC et d’autres procédés de fabrication

Vous connaissez désormais les facteurs qui déterminent le coût de l’usinage CNC de précision. Mais voici une question qui distingue les acheteurs informés de ceux qui se contentent par défaut de méthodes familières : l’usinage CNC est-il réellement le bon choix pour votre projet ? Parfois, la réponse est non. Savoir quand d’autres procédés de fabrication surpassent l’usinage de précision vous permet d’économiser de l’argent et d’obtenir de meilleurs résultats. Comparons ensemble vos options à l’aide d’un cadre objectif que la plupart des fournisseurs ne vous fourniront pas.

Chaque méthode de fabrication possède un domaine d’application optimal défini par la complexité de la pièce, les exigences en matière de tolérances, le volume de production et les besoins matériels. Choisir un procédé inadapté vous coûte soit un prix unitaire excessif, soit une qualité dégradée. Voici comment associer votre projet à la technologie appropriée.

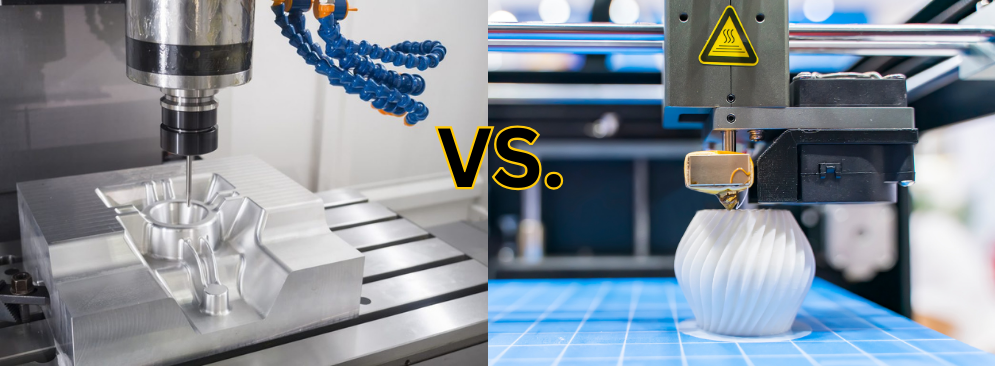

Usinage CNC contre fabrication additive pour les pièces de précision

L’impression tridimensionnelle a évolué d’une simple curiosité destinée au prototypage vers une option de fabrication légitime. Mais peut-elle rivaliser avec la précision de l’usinage CNC ? Selon La comparaison des procédés de fabrication d'Ultimaker , l’usinage CNC permet d’atteindre des tolérances aussi serrées que ±0,025 mm, tandis que la plupart des technologies d’impression 3D présentent des tolérances comprises entre ±0,1 mm et ±0,5 mm. Les imprimantes 3D industrielles peuvent atteindre des tolérances de ±0,025 mm à ±0,05 mm, mais à un coût nettement plus élevé.

Quand l’usinage CNC pour prototypes est-il préférable à l’impression 3D ? Envisagez l’usinage CNC comme solution par défaut lorsque :

• Des tolérances inférieures à ±0,1 mm sont requises : L’usinage CNC offre une précision répétable que la plupart des procédés additifs peinent à égaler
• Les propriétés des matériaux sont critiques : Les pièces usinées par CNC conservent toutes les propriétés mécaniques du matériau d’origine, tandis que les pièces imprimées en 3D peuvent présenter des propriétés anisotropes dues à leur construction couche par couche
• Les exigences en matière de finition de surface sont strictes : L’usinage CNC permet d’obtenir une rugosité de surface aussi faible que 0,8 µm, tandis que les pièces imprimées en 3D présentent généralement des lignes de couches visibles d’environ 15 µm
• Les volumes de production dépassent 10 à 20 unités : L’usinage CNC devient plus économique à mesure que la quantité augmente

Quand l’impression 3D est-elle privilégiée ? La fabrication additive excelle dans les cas suivants :

• Géométries internes complexes : Canaux, structures réticulaires et formes organiques qui nécessiteraient plusieurs configurations CNC ou seraient impossibles à usiner
• Itérations rapides de conception : Modifiez votre fichier CAO et imprimez-le pendant la nuit, sans reprogrammation ni nouveau outillage
• Prototypes uniques ou quantités très faibles : L’absence de coûts de mise en place permet une production immédiate de pièces unitaires
• Prototypage en fibre de carbone et pièces composites : Les procédés additifs permettent de travailler des matériaux renforcés de fibres qui posent des défis aux méthodes d’usinage traditionnelles.

Pour les projets de prototypage CNC rapide, le choix se résume souvent à un compromis entre délai et précision. L’impression 3D permet d’obtenir des pièces plus rapidement pour la validation initiale du concept, tandis que le prototypage par usinage CNC produit des prototypes fonctionnels représentant fidèlement l’intention de production.

Lorsque les méthodes de moulage sont plus pertinentes

Le moulage sous pression, le moulage à la cire perdue et le moulage par injection répondent à des scénarios de production fondamentalement différents de ceux de l’usinage CNC. Selon l’analyse manufacturière de Fictiv, bien que le moulage soit plus économique pour des quantités élevées de pièces, l’usinage CNC reste la meilleure solution pour des quantités faibles à moyennes.

Le point de basculement dépend de la complexité de la pièce et des exigences en matière de tolérances. Le moulage sous pression nécessite des outillages coûteux, dont l’amortissement n’est rentable que sur de grands volumes de production. Le moulage à la cire perdue offre une meilleure précision, mais exige tout de même la fabrication d’un modèle. Le moulage par injection est particulièrement performant pour les pièces plastiques produites en grande série, mais requiert un investissement initial important dans la fabrication du moule.

Avantages de l’usinage CNC par rapport au moulage :

• Pas d'investissement en outillage : Lancer immédiatement la production sans attendre plusieurs semaines pour la fabrication du moule
• Tolérances plus serrées : L’usinage CNC atteint une précision de ±0,025 mm, là où le moulage sous pression offre généralement une précision de ±0,1 mm ou moins
• Flexibilité de conception : Modifier les pièces entre les lots sans jeter des outillages coûteux
• Consistance supérieure : Absence de porosité, de marques de retrait ou de défauts de remplissage, qui affectent fréquemment les procédés de moulage
• Choix plus étendu de matériaux : Usiner tout métal ou tout plastique sans souci de compatibilité

Avantages du moulage par rapport à l’usinage CNC :

• Coût par pièce à volume : Une fois les outillages payés, la fonderie produit des pièces pour quelques centimes
• Géométries complexes à parois minces : La fonderie produit facilement des formes qui exigeraient un usinage CNC très poussé
• Efficacité quasi-finales : Moins de déchets de matière que les procédés soustractifs

Comparaison des méthodes de fabrication

Méthode	Tolérance réalisable	Options de matériaux	Volume optimal	Coût pour 10 unités	Coût pour 1 000 unités
Usinage CNC	±0.025mm	Tous les métaux, la plupart des plastiques	1 à 500 pièces	Moyenne	Moyen-Élevé
impression 3D (FDM/SLA)	±0,1 mm à ±0,3 mm	Plastiques limités, certains métaux	1 à 50 pièces	Faible	Élevé
Impression 3D métallique	±0,05 mm à ±0,1 mm	Métaux sélectionnés	1 à 100 pièces	Élevé	Très élevé
Fonderie Sous Pression	±0,1 mm à ±0,25 mm	Aluminium, Zinc, Magnésium	1 000+ pièces	Très élevé (outillage)	Faible
Fonderie d'investissement	±0,076 mm à ±0,127 mm	La plupart des métaux	100 à 10 000 pièces	Élevé	Faible-Moyen
Moulage par injection	±0,05 mm à ±0,1 mm	Thermoplastiques	plus de 500 pièces	Très élevé (outillage)	Très faible

Approches hybrides : combiner des méthodes pour obtenir des résultats optimaux

Voici ce que savent les fabricants expérimentés : vous n’êtes pas obligé de choisir une seule méthode. La fabrication hybride combine les forces de plusieurs procédés tout en minimisant leurs faiblesses.

Selon le guide Fictiv sur la fabrication hybride, l’impression 3D constitue un choix judicieux comme procédé de fabrication principal si vous produisez des quantités faibles à moyennes ou si vous souhaitez conserver une grande flexibilité pour modifier votre conception. L’usinage CNC en post-traitement permet ensuite d’atteindre la précision dimensionnelle que la fabrication additive seule ne saurait fournir.

Scénarios hybrides courants incluant :

• impression 3D + finition CNC : Imprimez des géométries complexes, puis usinez les interfaces critiques, les perçages et les surfaces d’assemblage selon des tolérances de précision. Cette approche réduit les déchets de matière tout en garantissant la précision là où elle est essentielle.
• Fonderie + usinage CNC : Fondez des pièces brutes quasi-finies, puis usinez les caractéristiques de précision. La fonderie sous pression nécessite souvent un usinage en opération secondaire afin d’obtenir des tolérances serrées sur les surfaces d’assemblage.
• Usinage de prototypes vers fonderie de série : Utilisez la commande numérique par ordinateur (CNC) pour la validation initiale du prototype CNC et la production en petites séries, puis passez à la fonderie lorsque les volumes justifient l’investissement dans les outillages

L’enseignement clé tiré des approches hybrides ? Vous pouvez optimiser à la fois le coût et la précision en appliquant stratégiquement chaque procédé là où il excelle. L’impression 3D permet de réaliser économiquement des géométries complexes en volume. La fonderie produit efficacement de grands volumes. L’usinage rapide assure la précision finale exigée par les applications fonctionnelles.

Lors de l’évaluation de votre prochain projet, demandez-vous : quelles caractéristiques nécessitent réellement une précision d’usinage, et lesquelles peuvent tolérer les tolérances de procédés plus rapides ou moins coûteux ? Cette question révèle souvent des opportunités de réduction des coûts sans sacrifier la précision indispensable au bon fonctionnement.

Sélectionner le bon partenaire en usinage CNC de précision

Vous avez appris à comparer les méthodes de fabrication et à comprendre les facteurs qui déterminent les coûts. Maintenant vient la décision qui déterminera si toutes ces connaissances se traduisent effectivement par des pièces de qualité sur votre quai : le choix du bon fournisseur. C’est ici que de nombreux acheteurs butent. Ils se concentrent sur les devis sans vérifier si l’atelier est réellement capable de livrer régulièrement des travaux de précision. Voici le cadre d’évaluation qui distingue les partenaires fiables des ateliers qui font des promesses excessives et livrent en dessous de leurs engagements.

Effectuer une recherche rapide pour trouver un atelier d’usinage CNC à proximité vous donne des dizaines d’options. Or, la simple proximité ne vous renseigne en rien sur les capacités réelles. Que vous évaluiez un atelier CNC local ou que vous envisagiez des services d’usinage CNC sur mesure à l’échelle nationale, les mêmes critères d’évaluation s’appliquent. La différence entre une relation fournisseur source de frustrations et un partenariat productif repose sur une évaluation systématique.

Évaluation des capacités et des certifications de l’atelier d’usinage

Commencez par les certifications, mais ne vous arrêtez pas là. Selon le guide des certifications de Machine Shop Directory, 67 % des équipementiers (OEM) exigent de leurs fournisseurs la certification ISO 9001. Or, un certificat affiché au mur ne garantit pas une discipline quotidienne. Vous devez vérifier que le système qualité fonctionne effectivement.

Que signifient concrètement les différentes certifications pour vos pièces ?

• ISO 9001 : Établit un système de gestion de la qualité de base. Exige des procédures documentées, des processus d’action corrective et une amélioration continue. Il s’agit d’un prérequis fondamental pour tout travail de précision sérieux.
• AS9100 : S’appuie sur l’ISO 9001 en y ajoutant des exigences spécifiques au secteur aérospatial, notamment l’inspection du premier article, la gestion de la configuration et la traçabilité complète. Obligatoire pour les applications liées à la défense et à l’aérospatiale.
• IATF 16949 : Norme du secteur automobile mettant l’accent sur la maîtrise statistique des procédés (MSP), la prévention des défauts et la gestion de la qualité dans la chaîne d’approvisionnement. Les ateliers disposant de cette certification démontrent leur capacité à assurer une production à grande échelle avec un contrôle procédural constant.
• ISO 13485 : Certification de fabrication de dispositifs médicaux exigeant une documentation relative à la biocompatibilité et une traçabilité renforcée

Au-delà des certifications, évaluez les capacités réelles des équipements. Selon le guide d’évaluation de Peko Precision, les clients OEM doivent collaborer avec l’atelier afin de bien comprendre si les capacités et la capacité de la machine permettent de répondre aux besoins de leurs commandes potentielles. Les questions clés sont les suivantes :

• Quels types de machines exploitent-ils ? (machines à 3 axes, à 5 axes, machines suisses, centres tournage-fraisage)
• Quels équipements d’inspection possèdent-ils ? (capacité de la machine à mesurer les coordonnées — MMC, mesure de l’état de surface, comparateurs optiques)
• Disposent-ils d’espaces d’usinage sous contrôle climatique pour les travaux d’ultra-précision ?
• Quel est leur taux d’utilisation actuel de la capacité ? (Les ateliers surchargés éprouvent des difficultés à respecter les délais de livraison)

Par exemple, Shaoyi Metal Technology montre à quoi ressemble une capacité globale en pratique. Leur certification IATF 16949 n’est pas qu’un simple badge : elle reflète la mise en œuvre de systèmes SPC qui surveillent en temps réel la capacité des procédés, empêchant ainsi toute dérive avant que les pièces ne sortent des tolérances spécifiées. Leur installation gère tout, de la fabrication rapide de prototypes à la production de masse, s’adaptant sans heurt à l’évolution des projets, du développement à la fabrication en série. Cette évolutivité, allant du prototypage à la production, représente exactement ce que vous devez rechercher lors de l’évaluation de partenaires potentiels pour des applications automobiles ou d’autres applications exigeantes.

Signaux d’alerte lors de l’évaluation de fournisseurs de précision

L’expérience vous apprend quels signaux d’alerte surveiller. Selon Le guide d'évaluation des fournisseurs de Wisconsin Metal Tech , il est essentiel de ne pas se limiter au coût le plus bas et de comprendre que de nombreux facteurs peuvent vous coûter cher à long terme. Voici les signaux d’alerte que les acheteurs expérimentés ne négligent jamais :

• Réponses floues concernant les tolérances : Si un atelier ne peut pas préciser les tolérances qu’il atteint couramment sur différents matériaux et opérations, il procède par estimation plutôt que par ingénierie
• Absence de procédure d’inspection du premier article : Les ateliers qui omettent l’inspection initiale (FAI) expédient de l’espoir plutôt que des pièces vérifiées
• Réticence à partager les données d’inspection : Les ateliers axés sur la qualité fournissent des rapports d’inspection détaillés. Une résistance suggère qu’ils ne souhaitent pas que vous consultiez les chiffres
• Certifications absentes ou expirées : Les certifications exigent des audits de surveillance annuels. Des lacunes indiquent des problèmes au niveau du système qualité
• Réactivité médiocre en matière de communication : Si l’obtention de réponses aux demandes de devis prend des semaines, imaginez les mises à jour de production pendant des délais critiques
• Absence de retour DFM sur les devis : Les ateliers qui se contentent de chiffrer les plans sans proposer d’améliorations ne sont pas investis dans votre réussite
• Répugnance à discuter des capacités : Les ateliers surchargés provoquent des retards de livraison. Les partenaires transparents abordent honnêtement la planification

Questions clés à poser aux fournisseurs potentiels

Lorsque vous recherchez des ateliers d’usinage à proximité ou que vous évaluez des ateliers mécaniques locaux, utilisez ces questions pour distinguer les partenaires compétents des options sous-qualifiées :

• Quelles certifications détenez-vous et quand a eu lieu votre dernier audit ?
• Pouvez-vous fournir des références de clients ayant des exigences de tolérance similaires ?
• Quels équipements de contrôle utilisez-vous pour les pièces dont les tolérances sont de ±0,001 po ou plus serrées ?
• Appliquez-vous la maîtrise statistique des procédés (MSP) et pouvez-vous partager les données Cpk issues de vos dernières séries de production ?
• Quelle est votre procédure habituelle d’approbation du premier article et quel en est le délai ?
• Comment gérez-vous la traçabilité des matériaux et la documentation certifiant leur conformité ?
• Quel est actuellement votre délai d’exécution pour les prototypes par rapport aux quantités de série ?
• Proposez-vous un examen de la conception pour la fabrication (DFM) avant le lancement de la production ?
• Que se passe-t-il si les pièces livrées ne respectent pas les spécifications ?
• Pouvez-vous passer de la phase de prototypage à la production en série sans changer de fournisseurs ?

Selon des études sectorielles, les ateliers disposant de certifications spécifiques au secteur remportent en moyenne 15 % de marchés supplémentaires. Mais plus important encore, les ateliers certifiés dotés de systèmes qualité opérationnels livrent des pièces fonctionnelles dès la première livraison, évitant ainsi les coûts cachés liés aux retouches, aux retards et aux assemblages défectueux qui nuisent aux relations avec des fournisseurs sous-qualifiés.

Prendre la décision finale

Le prix compte, mais il ne devrait pas être votre seul critère. Un atelier proposant un devis 20 % inférieur à celui de ses concurrents pourrait négliger les contrôles, utiliser des outillages usés ou envisager de sous-traiter votre travail de précision à des tiers inconnus. Le devis le plus bas se révèle souvent le choix le plus coûteux lorsque les pièces tombent en panne sur le terrain ou lorsque les assemblages ne s’ajustent pas correctement.

Prenez en compte le coût total du partenariat :

• Exactitude des devis : Leur estimation correspond-elle aux factures finales, ou des frais imprévus apparaissent-ils ?
• Fiabilité de la livraison : Les retards dans la livraison des pièces perturbent votre production et nuisent à vos relations clients
• Consistance de la qualité : Les pièces qui nécessitent un tri, une retouche ou un rejet coûtent plus cher que celles fournies par des fournisseurs haut de gamme qui livrent correctement dès la première fois
• Support technique : Des partenaires capables d’optimiser les conceptions permettent d’économiser de l’argent sur l’ensemble du cycle de vie du produit
• Flexibilité : Sont-ils en mesure de traiter des commandes urgentes ou des modifications de conception sans complications ?

Que vous recherchiez un atelier d’usinage CNC à proximité pour bénéficier de la commodité locale ou que vous élargissiez votre recherche afin d’accéder à des compétences spécialisées, appliquez systématiquement ces critères d’évaluation. Les résultats de la recherche « atelier d’usinage CNC à proximité » peuvent inclure d’excellents partenaires ou des opérations sous-qualifiées — seule une évaluation rigoureuse permet de faire la différence. Vos pièces de précision méritent un fournisseur dont les systèmes qualité, les capacités d’équipement et les pratiques de communication correspondent à la criticité de votre application.

Questions fréquemment posées sur les services d’usinage CNC de précision

1. Quelles tolérances peut atteindre l’usinage CNC de précision ?

L'usinage CNC de précision atteint généralement des tolérances comprises entre ±0,0005" et ±0,002", les configurations spécialisées pouvant descendre jusqu'à ±0,0001". La tolérance réalisable dépend du type de matériau, de la méthode d'usinage et de l'étalonnage des équipements. L'aluminium permet les tolérances les plus serrées (±0,0003" en tournage), tandis que les plastiques techniques comme le nylon n'atteignent souvent que ±0,003" en raison de leur dilatation thermique et de leur absorption d'humidité. Les installations certifiées IATF 16949, telles que Shaoyi Metal Technology, utilisent des procédés contrôlés par la maîtrise statistique des procédés (MSP) afin de garantir systématiquement le respect de ces spécifications sur l'ensemble des séries de production.

2. Quel est le coût de l'usinage CNC de précision ?

Les coûts de l'usinage CNC de précision dépendent de cinq facteurs principaux : le choix du matériau, la complexité géométrique, la rigueur des tolérances, la taille de la série et les exigences en matière de finition. Passer d’une tolérance de ±0,05 mm à ±0,01 mm peut multiplier les coûts par un facteur 2 à 5, en raison de vitesses d’avance plus lentes, d’un temps de préparation accru et de l’obligation de procéder à un contrôle à 100 %. Les commandes de faible volume entraînent des coûts unitaires plus élevés, car les frais de préparation sont répartis sur un nombre moindre de pièces. Le titane et les alliages exotiques coûtent nettement plus cher que l’aluminium, en raison de vitesses d’usinage plus lentes et d’une usure accrue des outils.

3. Quelle est la différence entre l’usinage CNC et l’impression 3D pour les pièces de précision ?

L'usinage CNC permet d'atteindre des tolérances aussi serrées que ±0,025 mm avec des finitions de surface de 0,8 μm, tandis que la plupart des imprimantes 3D offrent des tolérances comprises entre ±0,1 mm et ±0,5 mm, avec des lignes de couches visibles d'environ 15 μm. Les pièces usinées CNC conservent l'intégralité des propriétés mécaniques du matériau, alors que les pièces imprimées en 3D peuvent présenter des propriétés anisotropes. Toutefois, l'impression 3D se distingue pour les géométries internes complexes, les itérations rapides de conception et les prototypes unitaires. De nombreux fabricants adoptent des approches hybrides : impression 3D de géométries complexes, suivie d'un usinage CNC des interfaces critiques afin d'atteindre des tolérances de précision.

4. Quelles certifications un atelier d'usinage CNC de précision doit-il posséder ?

L'ISO 9001 établit une base minimale en matière de management de la qualité et est considéré comme un prérequis fondamental pour tout travail de précision exigeant. L'AS9100 ajoute des exigences spécifiques au secteur aérospatial, notamment l’inspection du premier article et la traçabilité complète — obligatoires pour les applications de défense. L'IATF 16949 met l'accent sur la maîtrise statistique des procédés et la prévention des défauts dans le domaine automobile. L'ISO 13485 couvre la fabrication de dispositifs médicaux, y compris la documentation relative à la biocompatibilité. Au-delà des certifications, vérifiez que l’atelier dispose d’équipements de contrôle par machine à mesurer tridimensionnelle (CMM), de zones d’usinage sous contrôle climatique pour les travaux ultra-précis, et de systèmes fonctionnels de maîtrise statistique des procédés (SPC).

5. Comment choisir le bon partenaire en usinage CNC de précision ?

Évaluez les certifications, mais vérifiez que le système qualité fonctionne effectivement grâce à des références et à des demandes de données d’inspection. Interrogez le fournisseur sur ses capacités spécifiques en matière de tolérances pour vos matériaux, sur la disponibilité d’un équipement de mesure tridimensionnelle (CMM) pour les pièces présentant des tolérances de ±0,001 pouce, ainsi que sur la mise en œuvre de la maîtrise statistique des procédés (MSP), accompagnée de données Cpk. Les signaux d’alerte comprennent des réponses floues concernant les tolérances, l’absence de procédure d’inspection du premier article, une réticence à partager les rapports d’inspection et une faible réactivité dans la communication. Privilégiez des partenaires proposant un examen de la conception pour la fabrication (DFM), une évolutivité fiable entre la phase de prototypage et celle de la production, ainsi qu’une discussion transparente sur leurs capacités afin d’éviter tout retard de livraison.
