Comprendre les services d’usinage CNC sur mesure et leur rôle dans la fabrication moderne

Vous êtes-vous déjà demandé comment les ingénieurs transforment des plans numériques complexes en composants tangibles et hautement précis ? La réponse réside dans les services d’usinage CNC sur mesure, une approche manufacturière qui comble l’écart entre l’imagination et la réalité physique avec une précision remarquable.

D'une conception numérique à une pièce physique

L’usinage CNC, ou usinage à commande numérique par ordinateur, utilise un logiciel informatique préprogrammé pour piloter des machines-outils telles que des fraiseuses, des tours et des routeuses. Plutôt qu’une commande manuelle, ce sont des instructions numériques qui régissent chaque coupe, chaque perçage et chaque contour. Vous commencez par un fichier CAO (Conception Assistée par Ordinateur), que des logiciels spécialisés convertissent en code G — le langage compris par les machines CNC. Ce code détermine avec précision les mouvements, les vitesses, les profondeurs et les trajectoires de coupe, permettant ainsi la fabrication de pièces avec des tolérances aussi fines que ± 0,001 pouce.

Le résultat ? Des géométries complexes, qui seraient quasiment impossibles à réaliser manuellement, deviennent courantes. Que vous ayez besoin d’un seul prototype ou d’un lot de composants spécialisés, ce procédé d’usinage CNC de précision fournit systématiquement des résultats constants.

Ce qui distingue l’usinage CNC sur mesure

L’usinage CNC standard excelle dans la production de grands volumes de pièces identiques, conformément à des spécifications prédéfinies. Il est optimisé pour l’efficacité et la rentabilité en production de masse. Les services d’usinage CNC sur mesure, en revanche, adoptent une approche fondamentalement différente.

Lorsque vous faites appel à un service d’usinage CNC sur mesure, chaque projet bénéficie d’une attention individuelle adaptée à vos exigences spécifiques. Cette méthodologie sur mesure résout des défis auxquels les solutions standard ne peuvent tout simplement pas répondre.

• Spécifications uniques : Les services sur mesure acceptent des dimensions non standard, des géométries inhabituelles et des caractéristiques internes complexes que l’usinage standard ne saurait réaliser.
• Flexibilité des matériaux : Du titane de qualité aérospatiale aux plastiques PEEK de qualité médicale, les prestataires spécialisés travaillent avec des matériaux spécifiques adaptés aux exigences de votre application.
• Précision des tolérances : Les projets nécessitant des tolérances extrêmement serrées bénéficient d’une programmation dédiée, d’outillages spécifiques et de protocoles d’inspection rigoureux.
• Certifications industrielles : Les ateliers spécialisés possèdent souvent des certifications spécifiques, telles que l’AS9100 pour le secteur aérospatial ou l’ISO 13485 pour les dispositifs médicaux, garantissant ainsi la conformité aux exigences propres à chaque secteur.
• Capacité de faible volume : Contrairement aux opérations standard, optimisées pour la production de masse, l’usinage sur mesure gère efficacement les prototypes, les pièces uniques et les petites séries.

Une recherche de « usinage CNC près de chez moi » peut renvoyer des dizaines de résultats, mais tous les prestataires ne proposent pas réellement des capacités sur mesure. Cette distinction est cruciale lorsque votre projet exige davantage que des solutions génériques.

L’évolution de la fabrication de précision

Les capacités modernes de la commande numérique par ordinateur (CNC) se sont considérablement étendues au-delà de leurs origines. Les machines d’aujourd’hui opèrent simultanément sur plusieurs axes, permettant la fabrication de pièces complexes qui étaient autrefois impossibles à produire. Les centres d’usinage à cinq axes peuvent aborder les pièces à usiner sous pratiquement n’importe quel angle, ce qui permet de réaliser, en une seule installation, des aubes de turbine aéronautiques complexes ou des implants médicaux spécifiques à chaque patient.

Cette évolution a ouvert de nouvelles perspectives dans des secteurs industriels très variés. Les ingénieurs aérospatiaux comptent sur la fabrication CNC pour produire des supports structurels légers en alliages de titane. Les fabricants de dispositifs médicaux réalisent des instruments chirurgicaux biocompatibles dotés d’une finition de surface extrêmement précise. Les entreprises automobiles accélèrent leurs cycles de développement grâce à la prototypage rapide. Les sociétés électroniques conçoivent des dissipateurs thermiques et des boîtiers de haute précision, optimisés pour la gestion thermique.

L'intégration de l'automatisation pilotée par l'intelligence artificielle et des systèmes avancés de contrôle qualité continue de repousser les limites. La surveillance en temps réel, la maintenance prédictive et les inspections en cours de processus garantissent désormais que chaque composant répond aux spécifications avant de quitter la machine. Pour les ingénieurs et les professionnels des achats à la recherche de partenaires de fabrication fiables, la compréhension de ces capacités constitue la première étape vers l'optimisation à la fois des coûts et des délais de livraison.

Principaux procédés d'usinage CNC et cas d'utilisation de chaque méthode

Le choix du procédé d'usinage adapté peut faire la différence entre le succès et l'échec du calendrier et du budget de votre projet. Votre composant doit-il être usiné au tour ou à la fraiseuse ? Un usinage 3 axes est-il suffisant, ou la conception exige-t-elle des capacités 5 axes ? La maîtrise de ces procédés fondamentaux vous permet de communiquer plus efficacement avec votre partenaire de fabrication et d'éviter des erreurs coûteuses avant le démarrage de la production.

Explication du fraisage CNC

En usinage CNC par fraisage, la pièce reste immobile tandis qu’un outil de coupe à multiples points tourne et enlève le matériau couche par couche. Imaginez qu’on épluche progressivement l’excédent de matière pour révéler la forme précise qui y est intégrée. Cette méthode se distingue particulièrement dans la réalisation de surfaces planes, d’entailles, de poches et de contours 3D complexes.

La souplesse du fraisage provient de ses configurations d’axes :

• usinage 3 axes : L’outil de coupe se déplace le long des axes linéaires X, Y et Z. Cela permet de traiter la plupart des opérations planes, telles que le perçage, l’usinage de poches et l’ébauchage de faces. Cette solution est économique et largement accessible, mais elle nécessite de repositionner manuellement la pièce pour les géométries complexes.
• fraisage 4 axes : Ajoute une rotation autour d’un axe, généralement l’axe X. Cela permet d’usiner des caractéristiques situées sur plusieurs faces sans repositionnement manuel, réduisant ainsi le temps de montage et améliorant la précision.
• services d’usinage 5 axes : L'outil ou la table peut s'incliner et pivoter, offrant un accès depuis pratiquement n'importe quel angle. Cette capacité réduit au minimum le nombre de mises en position, permet d'atteindre des surfaces difficiles d'accès et produit des finitions plus lisses sur des pièces profilées telles que les aubes de turbine, les roues de turbomachines et les implants médicaux.

Lorsque votre conception comprend des découpes angulaires, des perçages à angles composés ou des surfaces complexes en 3D, l'usinage CNC par fraisage devient le choix logique. Les fraises de face, les fraises cylindriques, les fraises sphériques et les outils à chanfreiner remplissent chacun des fonctions spécifiques, allant des passes d'ébauche agressives aux opérations de finition délicates.

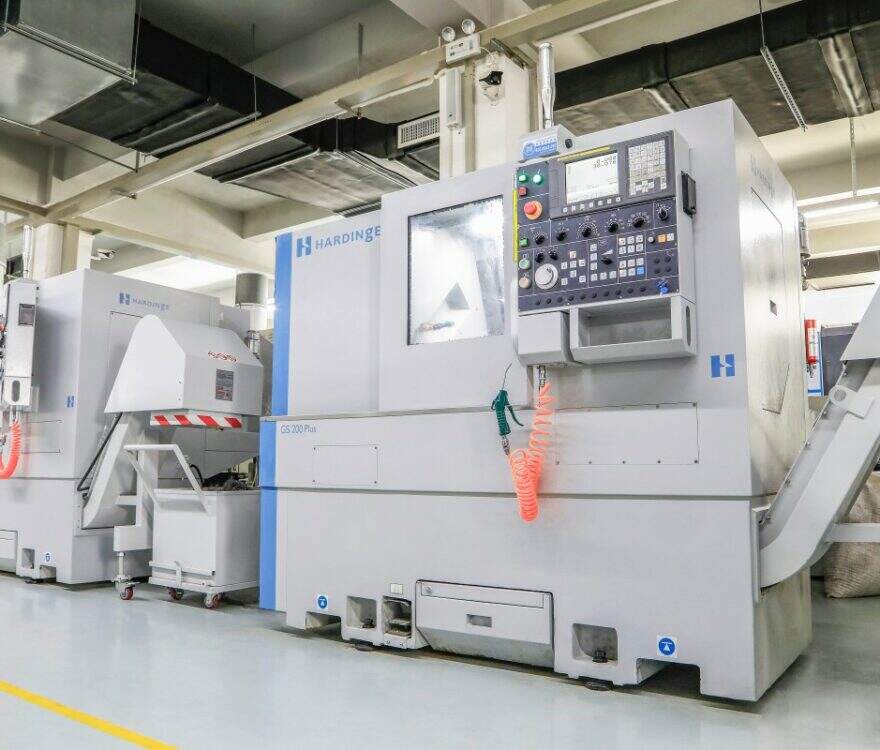

Quand l'usinage CNC par tournage est pertinent

L'usinage CNC par tournage inverse totalement la donne. Ici, la pièce tourne à grande vitesse tandis qu'un outil de coupe à pointe unique, fixe, façonne la surface. On peut le comparer à un tour de potier pour métaux, mais avec une précision contrôlée par ordinateur, mesurée au millième de pouce.

Ce procédé s’impose particulièrement pour les composants présentant une symétrie de révolution — arbres, goupilles, douilles, poulies et tiges filetées. Comme la pièce tourne autour d’un axe central, le tournage permet de conserver une concentricité et une circularité exceptionnelles. Pour la production en grande série de composants cylindriques, un service de tournage CNC offre une efficacité inégalée.

Les centres de tournage modernes étendent encore davantage ces capacités :

• Outils motorisés : Des outils rotatifs montés sur la tourelle peuvent effectuer des opérations de fraisage, telles que le perçage de trous transversaux ou l’usinage de rainures de clavette, sans transférer la pièce vers une machine distincte.
• Broches secondaires : Une broche secondaire saisit la pièce pour réaliser des opérations sur sa face arrière, permettant ainsi d’achever la fabrication en un seul cycle.
• Alimentateurs de barres : L’alimentation automatique des matériaux permet des séries de production continues avec une intervention minimale de l’opérateur.

Si votre composant est issu d’une barre ronde et présente principalement des diamètres concentriques, des alésages internes, des filetages ou des rainures, les services de tournage CNC offrent généralement des temps de cycle plus courts et un coût unitaire inférieur à celui du fraisage de la même géométrie.

Usinage multi-axes pour géométries complexes

Que se passe-t-il lorsque votre conception associe des éléments cylindriques à des surfaces usinées planes, des perçages obliques ou des contours complexes ? C’est précisément dans ce contexte que les services d’usinage CNC à cinq axes et les centres hybrides de fraisage-tournage révèlent toute leur valeur.

Les machines à cinq axes abordent la pièce à usiner depuis pratiquement n’importe quelle direction, éliminant ainsi la nécessité de multiples mises en position. L’orientation continue de l’outil réduit les erreurs de repositionnement et améliore considérablement la qualité de l’état de surface sur les pièces à géométrie complexe. Les composants aérospatiaux, les implants orthopédiques et les moules automobiles exigent fréquemment ces capacités.

Les centres de fraisage-tournage intègrent les deux procédés sur une seule plateforme. La pièce peut tourner comme sur un tour tandis que des outils motorisés effectuent des opérations de fraisage — le tout sans démontage. Un arbre à bride doté d’entailles fraisees et de perçages transversaux devient ainsi une opération réalisée en une seule mise en position, plutôt qu’un parcours impliquant plusieurs machines.

Des opérations secondaires complètent souvent ces procédés principaux :

• Perçage CNC : Permet de réaliser rapidement et à moindre coût les trous initiaux.
• Alésage : Agrandit et aligne les trous avec une précision cylindrique améliorée.
• Alésage : Atteint des dimensions exactes et des surfaces internes miroir.
• Usinage : Produit des finitions de surface ultra-fines et des tolérances serrées sur des matériaux trempés.

Adaptation des exigences de la pièce aux méthodes d'usinage

Le choix du procédé optimal commence par l’analyse de la géométrie de votre pièce. La comparaison suivante met en évidence les principaux critères de décision :

Facteur	Usinage CNC	Tournage CNC
Applications Typiques	Carcasses, supports, moules, blocs moteurs, pièces prismatiques	Arbres, goupilles, douilles, rouleaux, tiges filetées, composants cylindriques
Géométries des pièces	Surfaces planes, rainures, poches, contours 3D, caractéristiques multifaces	Cylindrique, conique, symétrie de révolution autour de l’axe central
Capacités de tolérance	±0,001" à ±0,005" en général ; tolérances plus serrées avec une machine à 5 axes	±0,001" à ±0,002" pour la circularité et la concentricité
Matériau brut idéal	Plaques planes, blocs rectangulaires	Barres rondes, tubes
Complexité de l'installation	Plus élevé pour les pièces à plusieurs faces ; réduit avec une machine à 5 axes	Généralement plus simple pour les pièces symétriques
Efficacité de la production	Idéal pour les pièces complexes en volumes faibles à moyens	Excellente solution pour les pièces cylindriques en grandes séries

Prenez en compte ces recommandations pratiques lors de la planification de votre prochain projet :

• Les pièces présentant principalement des caractéristiques circulaires et des diamètres concentriques privilégient l’usinage par tournage CNC pour des raisons de rapidité et d’efficacité économique.
• Les conceptions nécessitant des faces planes, des poches ou des caractéristiques angulaires conviennent mieux aux opérations de fraisage.
• Les composants combinant à la fois des caractéristiques de révolution et des caractéristiques prismatiques bénéficient des centres tournage-fraisage ou d’opérations séquentielles.
• Des surfaces 3D complexes, des dégagements et des points d’accès multi-angulaires justifient l’investissement dans des capacités à 5 axes.

La compréhension de ces procédés fondamentaux vous permet d’engager des échanges plus productifs avec votre partenaire en usinage. Une fois le procédé approprié sélectionné, la prochaine décision critique consiste à choisir des matériaux qui équilibrent les exigences de performance, l’usinabilité et le coût.

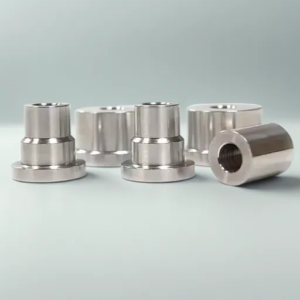

Guide de sélection des matériaux pour pièces CNC sur mesure

Vous avez défini la géométrie de votre pièce et sélectionné le procédé d’usinage adapté. Il vous reste maintenant à prendre une décision qui aura un impact direct sur les performances, les coûts et les délais : quel matériau choisir ? Une mauvaise sélection peut entraîner une défaillance prématurée sur le terrain, une usure excessive des outils pendant la production ou des dépassements budgétaires mettant en péril votre projet.

Contrairement aux listes génériques de matériaux qui vous laissent dans l’incertitude, ce guide fournit des cadres décisionnels. Vous y apprendrez non seulement quels matériaux sont disponibles, mais aussi dans quels cas chaque matériau s’avère pertinent pour votre application spécifique.

Alliages d'aluminium pour applications légères

Lorsque les ingénieurs recherchent un excellent rapport résistance/poids associé à une usinabilité remarquable, les alliages d’aluminium figurent systématiquement en tête de liste. Ces matériaux destinés à l’usinage CNC offrent une résistance naturelle à la corrosion, une conductivité thermique et électrique élevée, ainsi qu’une efficacité économique difficile à égaler.

Mais tous les alliages d’aluminium ne se valent pas. Voici comment choisir parmi les nuances les plus courantes :

• Aluminium 6061 : Le cheval de bataille de l'usinage CNC sur mesure. Cet alliage polyvalent offre une bonne résistance, une excellente usinabilité et se soude facilement. Choisissez l'alliage 6061 pour les supports, les dispositifs de fixation, les boîtiers et les prototypes, lorsque l'efficacité coûtée prime sur la résistance maximale.
• Aluminum 7075: Vous avez besoin de performances de niveau aérospatial ? Cet alliage approche la résistance de l'acier tout en conservant l'avantage de légèreté de l'aluminium. Traitement thermique possible jusqu'à une dureté élevée, l'alliage 7075 excelle dans les composants structurels d'aéronefs, les supports soumis à de fortes contraintes et les pièces automobiles hautes performances. Prévoyez des coûts matériels plus élevés et une usinabilité légèrement réduite par rapport à l'alliage 6061.
• Aluminium 5083 : Lorsque votre pièce est exposée à l'eau de mer ou à des environnements marins, la résistance exceptionnelle à la corrosion de cet alliage justifie pleinement son choix. Il se soude également parfaitement, ce qui le rend idéal pour les composants de bateaux et les équipements marins.

Tous les alliages d'aluminium peuvent être anodisés afin de créer une couche superficielle dure et protectrice qui améliore la résistance à l'usure et permet des options de coloration. Cette souplesse en finition constitue un avantage supplémentaire pour une famille de matériaux déjà très polyvalente.

Plastiques techniques et leurs avantages

Le métal n'est pas toujours la solution appropriée. Les plastiques techniques offrent des solutions légères dotées de propriétés uniques que les métaux ne sauraient égaler : résistance chimique, isolation électrique et comportement auto-lubrifiant éliminant le besoin de lubrifiants externes.

Deux matériaux dominent cette catégorie : le plastique Delrin et le nylon, utilisés dans les applications d'usinage.

Delrin (POM/acétal) se distingue comme le plastique le plus usinable disponible. Sa combinaison de rigidité élevée, de faible frottement et de stabilité dimensionnelle excellente en fait un matériau idéal pour les pièces de précision devant respecter des tolérances serrées. Envisagez le Delrin lors de la conception de :

• Engrenages et roulements nécessitant un fonctionnement fluide et silencieux
• Connecteurs électriques exigeant une précision dimensionnelle
• Composants destinés au traitement des aliments et nécessitant des matériaux conformes aux normes de la FDA
• Pièces exposées à l'humidité où la stabilité dimensionnelle est essentielle

L'usinage du nylon offre un profil de propriétés différent. Le nylon absorbe davantage d'humidité que le Delrin — jusqu'à 8 % contre une absorption quasi nulle pour le Delrin — ce qui peut affecter les dimensions dans des environnements humides. Toutefois, la ténacité et la flexibilité supérieures du nylon le rendent mieux adapté aux applications soumises à des chocs mécaniques ou à des forces d'impact.

Choisissez le nylon lorsque votre conception exige :

• Une résistance élevée aux chocs sans fissuration
• Une combinaison de flexibilité et de résistance à l'usure
• Des composants fonctionnant à des températures élevées (le nylon résiste légèrement mieux à la chaleur que le Delrin)
• Engrenages et galets dans les systèmes de convoyeurs industriels

D'autres plastiques techniques remplissent des rôles spécialisés. Le PEEK supporte des températures extrêmes et offre une biocompatibilité adaptée aux implants médicaux. Le polycarbonate assure une excellente clarté optique tout en présentant une très bonne résistance aux chocs. Le PTFE (Téflon) présente le coefficient de frottement le plus faible de tous les matériaux solides.

Métaux spécialisés pour environnements exigeants

Certaines applications exigent des propriétés matérielles que l’aluminium et les aciers standard ne peuvent pas offrir. C’est dans ce domaine que les métaux spécialisés justifient leur prix premium.

L'acier inoxydable allie résistance mécanique et résistance à la corrosion. L’acier inoxydable de type 304 convient à la plupart des applications générales, tandis que le 316 offre une résistance supérieure aux chlorures et à l’eau salée. Pour des environnements extrêmes, tels que les plates-formes pétrolières offshore, l’acier inoxydable duplex 2205 fournit une résistance mécanique deux fois supérieure à celle des nuances standard d’acier inoxydable. Ces matériaux sont plus coûteux et plus difficiles à usiner que l’aluminium, ce qui nécessite des avances plus lentes et des outils en carbure.

Usinage CNC du bronze l’usinage du bronze répond à des besoins que d’autres matériaux ne peuvent tout simplement pas satisfaire. Lorsque vous devez usiner du bronze , vous ciblez généralement des surfaces de palier, des douilles ou des composants exigeant une résistance exceptionnelle à l’usure combinée à une immunité à la corrosion.

Les alliages de bronze clés pour les applications d’usinage CNC comprennent notamment :

• Bronze à coussinet C932 (SAE 660) : Le choix privilégié pour les roulements et les bagues. Son excellente résistance à l’usure, ses propriétés anti-friction et sa bonne usinabilité en font un matériau idéal pour les composants de soupapes et les rondelles de butée.
• C954 Bronze d'aluminium : Lorsque vous avez besoin d’une résistance mécanique approchant celle de l’acier, combinée à une résistance à la corrosion exceptionnelle, notamment dans les environnements marins. Utilisé pour les arbres de pompe, les roulements lourds et les plaques d’usure.
• C510 Bronze au phosphore : Sa résistance supérieure à la fatigue et son élasticité en font un matériau adapté aux contacts électriques, aux ressorts et aux composants soumis à des cycles répétés de contrainte.

L’usinage du bronze présente des défis spécifiques. Le bronze C932 produit des copeaux longs et filamenteux, nécessitant des outils tranchants et des stratégies appropriées de brisure des copeaux. La forte résistance du C954 exige l’emploi d’outils en carbure et des vitesses de coupe maîtrisées. Ces facteurs augmentent le temps de cycle et le coût par rapport à l’aluminium ou au laiton.

Comment le choix du matériau affecte votre résultat net

Chaque décision relative au matériau a des répercussions en cascade sur l’économie de votre projet. Les matériaux plus durs usent plus rapidement les outils, ce qui augmente les coûts d’outillage. Les alliages difficiles à usiner nécessitent des avances et des vitesses de coupe plus faibles, ce qui prolonge les temps de cycle. Les matériaux spécialisés peuvent présenter des délais d’approvisionnement plus longs.

La comparaison suivante vous aide à concilier les exigences de performance avec les réalités de la fabrication :

Catégorie de matériau	Propriétés clés	Applications Typiques	Usinabilité relative
Aluminium 6061	Léger, résistant à la corrosion, excellente conductivité	Supports, boîtiers, prototypes, dispositifs de maintien	Excellente (référence)
Aluminium 7075	Haute résistance, trempable, résistant à la fatigue	Structures aérospatiales, composants soumis à de fortes contraintes	Bon
Acier inoxydable 304/316	Résistant à la corrosion, haute résistance, soudable	Dispositifs médicaux, équipements pour l'alimentaire, quincaillerie marine	Modéré
Delrin (POM)	Faible friction, stabilité dimensionnelle, résistant à l'humidité	Engrenages, roulements, connecteurs électriques	Excellent
Nylon 6/66	Tenace, souple, résistant à l’usure, absorbe l’humidité	Rouleaux industriels, engrenages, pièces résistantes aux chocs	Bon
Bronze C932	Résistant à l'usure, anti-friction, résistant à la corrosion	Paliers, douilles, composants de valves	Bon
Bronze aluminium c954	Haute résistance, résistant à la corrosion marine	Arbres de pompe, composants marins, plaques d’usure	Modéré à faible

Les certifications industrielles constituent un critère supplémentaire. Les applications aérospatiales peuvent exiger des matériaux conformes à des spécifications AMS précises. Les dispositifs médicaux exigent souvent des essais de biocompatibilité et des matériaux conformes aux exigences de la FDA. Les composants automobiles peuvent nécessiter des matériaux traçables jusqu’à des chaînes d’approvisionnement certifiées selon la norme IATF 16949.

L’approche la plus économique ? Commencez par vos exigences fonctionnelles — résistance mécanique, résistance à la corrosion, poids, température de fonctionnement — puis identifiez le matériau le moins coûteux qui satisfait l’ensemble de ces critères. Spécifier des matériaux au-delà des besoins réels entraîne un gaspillage financier ; une spécification insuffisante risque quant à elle des défaillances en service.

Une fois la sélection des matériaux terminée, le facteur suivant influençant à la fois le coût et la qualité devient la spécification des tolérances. Comprendre comment les exigences de précision affectent la fabrication vous permet de définir exactement ce dont votre application a besoin — ni plus, ni moins.

Explication des spécifications de tolérance et des capacités de précision

Imaginez commander une pièce sur mesure, puis constater qu’elle ne s’assemble pas correctement. Le trou est trop étroit, l’arbre ne s’insère pas dans le roulement, ou les surfaces d’assemblage ne sont pas alignées. Quelle en est la cause ? Dans la plupart des cas, la réponse réside dans les spécifications de tolérance — ces chiffres apparemment minuscules qui déterminent si vos pièces usinées de précision fonctionnent parfaitement ou échouent de façon catastrophique.

Les tolérances définissent la variation acceptable d’une dimension. Elles font la différence entre une pièce coûtant 50 $ et une autre coûtant 200 $. Savoir les spécifier correctement protège à la fois votre budget et la fonctionnalité de votre produit.

Spécifications de tolérance standard contre spécifications de tolérance serrées

Chaque opération d'usinage produit de légères variations. Aucune pièce n'est jamais parfaitement identique à une autre. Les tolérances tiennent compte de cette réalité en établissant des limites acceptables pour les écarts dimensionnels.

Les tolérances d'usinage standard se situent généralement dans une fourchette de ±0,005 po (±0,127 mm). La plupart des machines à commande numérique par ordinateur (CNC) atteignent ce niveau sans procédures particulières, ce qui le rend économiquement avantageux pour la majorité des applications. Selon Protolabs , ces tolérances bilatérales conviennent bien aux dimensions non critiques, pour lesquelles une précision absolue n'est pas fonctionnellement nécessaire.

Des tolérances serrées — ±0,001 po (±0,025 mm) ou plus strictes — exigent des approches fondamentalement différentes. Les machines tournent plus lentement. Les outils doivent être remplacés plus fréquemment. La régulation de la température devient critique, car la dilatation thermique affecte les mesures. Chaque pièce doit faire l'objet d'un contrôle individuel, et non d'un échantillonnage statistique.

Voici comment les fourchettes de tolérance courantes s'alignent sur les applications typiques :

• ±0,005 po (±0,127 mm) : Pièces usinées à usage général, supports, boîtiers, caractéristiques non critiques
• ±0,002 po (±0,05 mm) : Ajustements de précision, boîtiers de roulements, caractéristiques d’alignement nécessitant une précision modérée
• ±0,001 po (±0,025 mm) : Assemblages à ajustement serré, surfaces d’étanchéité, composants aérospatiaux et médicaux
• ±0,0005 po (±0,0127 mm) : Instruments de haute précision, équipements optiques, surfaces d’ajustement critiques
• ±0,0001 po (±0,0025 mm) : Applications ultra-précises nécessitant des équipements spécialisés et des environnements sous contrôle climatique

L’idée clé ? Réserver les tolérances serrées aux caractéristiques dont la variation dimensionnelle affecte directement la fonction. Un arbre tournant dans un roulement exige une grande précision ; en revanche, un angle extérieur d’un boîtier n’en nécessite pas.

Comprendre les bases de la DMG

La tolérancement traditionnel avec indication « plus ou moins » gère efficacement les longueurs, largeurs et diamètres de perçages. Mais comment garantir qu’une surface est réellement plane ? Ou qu’un trou est exactement perpendiculaire à une surface de référence ? C’est là que le tolérancement géométrique (GD&T) devient indispensable.

La GD&T fournit un langage symbolique normalisé — défini dans ASME Y14.5 — qui communique les relations géométriques entre les caractéristiques d’une pièce. Plutôt que de simplement indiquer des cotes, la GD&T contrôle la façon dont les caractéristiques se rapportent les unes aux autres dans l’espace tridimensionnel.

Les contrôles GD&T les plus couramment appliqués comprennent :

• Platitude : Garantit qu’une surface se situe entre deux plans parallèles séparés par la tolérance spécifiée. Essentiel pour les surfaces d’étanchéité et les faces de montage, où une déformation pourrait empêcher un contact correct.
• Perpendicularité : Contrôle la perpendicularité d’une surface ou d’un axe par rapport à un repère. Indispensable lorsque des composants doivent s’assembler selon des angles droits précis.
• Position : Définit l’emplacement exact d’une caractéristique (généralement un trou) par rapport aux repères de référence. Utilise la position théorique plutôt qu’une tolérance bilatérale, souvent accompagnée de modificateurs tels que la condition de matière maximale (MMC) ou la condition de matière minimale (LMC), qui permettent d’obtenir une tolérance supplémentaire.
• Circularité cylindrique : Contrôle simultanément la circularité et la rectitude des caractéristiques cylindriques. Empêche les trous ou les arbres d’être ovales ou coniques.
• Concentricité : Garantit que plusieurs caractéristiques circulaires partagent un axe commun, comme les roues de votre véhicule qui partagent la ligne centrale de l’essieu.

Les tolérances géométriques (GD&T) ajoutent de la complexité aux dessins et aux exigences d’inspection. Toutefois, pour les ensembles comportant plusieurs pièces associées, elles offrent souvent des tolérances plus fonctionnelles que les méthodes traditionnelles, tout en préservant les exigences d’ajustement. Un service d’usinage de précision doté d’une expertise en GD&T peut vous guider vers des spécifications optimisant à la fois la qualité et le coût.

Comment les choix de tolérance affectent-ils votre budget

Voici la vérité inconfortable : des tolérances plus serrées coûtent exponentiellement plus cher. Des données sectorielles révèlent qu’une précision de ±0,001 po coûte 3 à 4 fois plus cher qu’une tolérance standard de ±0,005 po. En passant à ±0,0001 po, les coûts peuvent augmenter de 10 à 24 fois par rapport à la référence initiale.

D’où provient cette explosion des coûts ?

• Temps d’usinage prolongé : Atteindre une tolérance de ±0,001 po exige des avances plus lentes, des passes d’usinage plus légères et plusieurs passes de finition. Une pièce nécessitant 10 minutes d’usinage avec une tolérance standard pourrait ainsi demander 30 minutes pour répondre à des spécifications serrées.
• Équipement spécialisé : Des tolérances extrêmement serrées exigent des environnements sous contrôle climatique, où les fluctuations de température n’affectent pas les mesures. Des machines à haute précision, dotées d’une rigidité et d’une précision de positionnement supérieures, deviennent alors indispensables.
• Des contrôles d'inspection intensifs : Les pièces standard font l’objet d’un échantillonnage statistique. Pour les travaux exigeant des tolérances serrées, une vérification dimensionnelle à 100 % à l’aide de machines à mesurer tridimensionnelles (MMT) est souvent requise, ce qui ajoute un coût de 50 à 150 $ par pièce pour la mesure complète et la documentation associée.
• Taux de rebut plus élevés : En raison de plages de tolérance plus étroites, un plus grand nombre de pièces se retrouvent hors spécification. Les coûts liés aux déchets de matière et aux opérations de reprise s’accumulent.
• Coûts d'outillage : Le maintien d’arêtes de coupe parfaitement affûtées devient critique. Les outils sont remplacés plus fréquemment et des géométries spécialisées peuvent être nécessaires.

Les délais de livraison s’allongent proportionnellement. Les pièces fabriquées avec des tolérances standard peuvent être expédiées en 5 à 7 jours, tandis que les services d’usinage CNC de précision garantissant des tolérances de ±0,001" nécessitent généralement 10 à 14 jours. Des tolérances extrêmement serrées peuvent prolonger les délais à trois semaines ou plus.

Point clé en matière de conception : évaluez chaque tolérance en fonction de sa nécessité fonctionnelle. Posez-vous la question suivante : « Que se passe-t-il si cette cote varie de ±0,05 mm ? » Si la réponse est « rien de critique », utilisez des tolérances standard afin de réduire les coûts, la complexité et les exigences d’inspection.

Quelle est la stratégie la plus efficace ? N’appliquez des tolérances serrées qu’aux 10 à 20 % des caractéristiques qui en ont réellement besoin — surfaces d’assemblage, interfaces d’étanchéité et ajustements de précision. Laissez toutes les autres caractéristiques adopter par défaut les spécifications standard. Cette approche sélective peut réduire les coûts de fabrication de 40 à 60 % tout en conservant la précision réellement indispensable à votre application.

Une fois les exigences en matière de tolérances définies, la considération suivante concerne les spécifications de finition de surface — un autre facteur qui influence fortement à la fois l’esthétique et la fonctionnalité, tout en affectant le coût et le calendrier de votre projet.

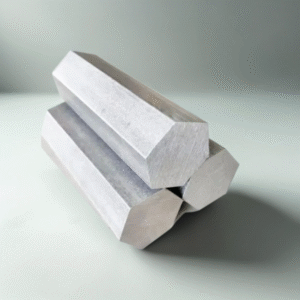

Options et spécifications de finition de surface

Les dimensions de votre pièce sont parfaites. Les tolérances respectent la spécification. Toutefois, lorsque les composants arrivent, les surfaces présentent un aspect rugueux, une sensation abrasive ou commencent à corroder en quelques semaines. Que s’est-il passé ? Les spécifications de finition de surface ont soit été négligées, soit mal adaptées aux exigences réelles de l’application.

La finition de surface influe sur bien plus que l’esthétique. Elle détermine les coefficients de frottement, la résistance à l’usure, la protection contre la corrosion et même la qualité d’ajustement des surfaces d’étanchéité. Comprendre vos options — ainsi que leurs implications en termes de coûts — vous permet de spécifier précisément ce que requiert votre application.

Finition brute d’usinage vs finitions secondaires

Chaque pièce usinée par CN quitte la machine avec des marques d’outil visibles suivant le parcours de coupe. Cet état « brut d’usinage » constitue votre option la plus économique, mais il comporte des compromis que vous devez connaître.

La qualité de surface est mesurée à l’aide de Ra (rugosité moyenne), exprimée en micromètres (μm) ou en micro-pouces (μin). Selon Hubs, la valeur standard de Ra pour une finition « telle que usinée » est de 3,2 μm (125 μin). Un passage de finition peut améliorer cette valeur jusqu’à 1,6, 0,8 ou même 0,4 μm (63, 32 ou 16 μin) — toutefois chaque amélioration implique des opérations d’usinage supplémentaires et augmente le coût.

Dans quels cas la finition « telle que usinée » est-elle pertinente ?

• Composants internes : Pièces cachées à la vue, pour lesquelles l’apparence n’a pas d’importance
• Validation du prototype : Vérification de l’ajustement et du fonctionnement avant d’investir dans des traitements de surface
• Caractéristiques à tolérances serrées : Les opérations de finition secondaire retirent de la matière, ce qui peut affecter les dimensions critiques
• Applications sensibles au coût : Lorsque les contraintes budgétaires priment sur les exigences esthétiques

L’avantage principal ? Aucun coût supplémentaire au-delà de l’usinage standard, et vous conservez les tolérances dimensionnelles les plus serrées, puisqu’aucune matière n’est retirée après l’usinage.

Toutefois, les marques d’outils visibles peuvent être inacceptables pour les produits destinés aux clients. Les surfaces rugueuses peuvent piéger des contaminants dans les applications alimentaires ou médicales. En outre, sans traitement protecteur, de nombreux métaux commencent à corroder immédiatement lorsqu’ils sont exposés à l’humidité ou à des produits chimiques.

Anodisation et revêtements protecteurs

Lorsque vos pièces en aluminium usinées par CN doivent bénéficier d’une protection contre la corrosion, d’une résistance à l’usure ou d’un aspect esthétique amélioré, les finitions secondaires transforment les surfaces brutes usinées en extérieurs durables et fonctionnels.

Le soufflage de perles utilise des billes de verre sous pression afin de créer une texture mate ou satinée uniforme. Ce procédé élimine les marques d’outils et assure une apparence cohérente sur l’ensemble de la pièce. Il est principalement esthétique, mais constitue également une excellente base pour des revêtements ultérieurs. Les caractéristiques critiques, telles que les trous filetés, peuvent être masquées afin d’éviter toute modification dimensionnelle. Ce traitement entraîne un coût minimal tout en améliorant significativement l’aspect visuel.

Anodisation crée une couche intégrale d'oxyde céramique sur les surfaces en aluminium et en titane par un procédé électrochimique. Contrairement à la peinture, qui repose simplement à la surface, l'anodisation transforme réellement le matériau de surface en oxyde d'aluminium dur. Ce revêtement est non conducteur et exceptionnellement durable.

Deux types principaux répondent à des besoins différents :

• Type II (standard/décoratif) : Produit des couches d'oxyde d'une épaisseur typique de 4 à 12 μm. Améliore la régularité de la surface, offre une bonne résistance à la corrosion et accepte les teintures pour permettre des options de coloris. Les pièces teintes en noir se situent couramment dans la fourchette de 8 à 12 μm.
• Type III (anodisation dure) : Produit des couches nettement plus épaisses, généralement d'environ 50 μm, mais pouvant atteindre jusqu'à 125 μm. Offre une résistance supérieure à l'usure et à la corrosion pour des applications fonctionnelles exigeantes. Ce procédé nécessite un contrôle plus strict, notamment une température de la solution maintenue aux alentours de 0 °C, ce qui augmente considérablement son coût.

Un point critique à considérer : l’anodisation se développe à la fois vers l’extérieur et vers l’intérieur par rapport à la surface d’origine. Un revêtement de 50 μm s’étend d’environ 25 μm au-dessus de la surface initiale et enlève environ 25 μm sous la dimension d’origine. Prévoyez cette variation dimensionnelle lors de la spécification des caractéristiques critiques.

Revêtement en poudre applique une couche polymère durable par pulvérisation électrostatique suivie d’une cuisson au four. Contrairement à l’anodisation, la peinture en poudre peut être appliquée sur tout type de métal, et pas uniquement sur l’aluminium. L’épaisseur typique varie de 18 μm à 72 μm, avec un large choix de couleurs disponible. Ce fini offre une excellente résistance aux chocs, dépassant souvent les surfaces anodisées dans les applications impliquant un contact mécanique ou une manipulation.

Options de plaquage déposent des couches minces de métal pour répondre à des exigences fonctionnelles spécifiques :

• Pour les produits de la catégorie 5A001.a., les éléments suivants sont utilisés: Assure une résistance à la corrosion et une protection contre l’usure
• Pour les produits de la catégorie 5A001.a., les éléments suivants doivent être utilisés: Barrière anticorrosion économique pour les composants en acier
• Plaquage au chrome : Surface dure et résistante à l’usure pour des applications fonctionnelles
• Plaqué en or: Conductivité électrique supérieure pour les applications de connecteurs

Pour des matériaux spécialisés tels que l’acrylique ou le polycarbonate, un service d’usinage CNC acrylique peut usiner ces plastiques jusqu’à une transparence optique, bien qu’ils reçoivent généralement des traitements de finition différents de ceux appliqués aux métaux. Lors de l’utilisation d’une machine CNC acrylique, le polissage à la vapeur ou le polissage à la flamme remplace souvent la finition mécanique afin d’obtenir des surfaces transparentes.

Adapter la finition à la fonction

Le choix de la finition appropriée commence par la compréhension des exigences fonctionnelles de votre surface — pas seulement de son aspect esthétique. Des zones différentes d’une même pièce peuvent nécessiter des traitements entièrement distincts.

Envisagez ces catégories d’applications :

• Surfaces esthétiques : Zones destinées au client, où l’apparence joue un rôle essentiel. Le grenaillage suivi d’une anodisation produit des finitions uniformes et attrayantes. La peinture en poudre offre un choix illimité de couleurs.
• Surfaces de roulement : Zones soumises à un contact glissant nécessitent une rugosité maîtrisée. Une surface trop lisse empêche la rétention du lubrifiant ; une surface trop rugueuse accélère l’usure. Des valeurs typiques de rugosité arithmétique (Ra) comprises entre 0,4 et 1,6 μm permettent de concilier ces exigences.
• Surfaces d'étanchéité : Les zones de contact des joints et des joints toriques nécessitent des profils de rugosité spécifiques. Une rugosité trop élevée provoque des fuites ; une rugosité trop faible peut empêcher une bonne tenue du joint. Spécifiez la valeur Ra en fonction des recommandations du fabricant du joint.
• Surfaces de contact électriques : Peuvent nécessiter un placage pour assurer la conductivité, tandis que d'autres zones sont anodisées pour assurer l'isolation.

La comparaison suivante permet de faire correspondre les types de finition à vos exigences :

Type de finition	Valeur Ra typique	Apparence	Applications recommandées
Usiné tel quel (standard)	3,2 μm (125 μin)	Traces d'outil visibles	Pièces internes, prototypes, applications sensibles au coût
Usiné tel quel (fin)	0,8–1,6 μm (32–63 μin)	Traces d'outil minimales	Surfaces de roulement, faces d’étanchéité, ajustements de précision
Grenaillage	1,6–3,2 μm (63–125 μin)	Mat / satin uniforme	Pièces cosmétiques, préparation pour le revêtement
Anodisation de type II	0,5–1,5 μm après traitement	Lisse, couleurs teintes disponibles	Carcasses en aluminium, produits grand public, boîtiers électroniques
Anodisation de type III	1,0–2,0 μm	Matte, généralement plus foncé	Pièces à forte usure, composants aérospatiaux, applications militaires
Revêtement en poudre	Varie selon la poudre	Lisse à texturé, large gamme de couleurs	Boîtiers, équipements extérieurs, produits grand public

L’état de surface influence directement à la fois le coût et les délais de livraison. Le grenaillage ajoute 1 à 2 jours et un coût minimal. L’anodisation de type II rallonge généralement les délais de livraison de 3 à 5 jours. L’anodisation durcie de type III — l’option la plus coûteuse présentée ici — peut ajouter une semaine ou plus, tout en augmentant sensiblement le coût unitaire par pièce.

Quelle est l’approche la plus rentable ? Spécifiez les finitions en fonction des zones fonctionnelles : appliquez les traitements haut de gamme uniquement là où les exigences de performance le justifient, et conservez l’état usiné standard pour les zones non critiques. Cette spécification sélective peut réduire les coûts de finition de 30 à 50 %, tout en garantissant les caractéristiques de performance requises par votre application.

Une fois les exigences relatives à l'état de surface définies, la décision suivante consiste à déterminer si l'usinage CNC est effectivement le procédé de fabrication adapté à votre projet, ou si d'autres procédés pourraient mieux répondre à vos besoins.

Usinage CNC contre autres méthodes de fabrication

Vous avez défini les spécifications de votre pièce, sélectionné les matériaux et établi les exigences en matière de tolérances. Mais avant de demander des devis, posez-vous une question essentielle : l'usinage CNC est-il réellement le meilleur procédé de fabrication pour ce projet ? Choisir un procédé inadapté entraîne des pertes de temps, augmente les coûts et retarde votre calendrier.

Chaque procédé de fabrication excelle dans des scénarios précis. Comprendre ces distinctions vous permet de prendre des décisions éclairées — et peut potentiellement vous faire économiser des milliers d'euros tout en accélérant les délais de livraison.

Critères de choix entre usinage CNC et impression 3D

L'usinage CNC et l'impression 3D représentent des approches fondamentalement opposées. Le CNC soustrait du matériau à partir de blocs pleins ; l'impression 3D construit les objets couche par couche, à partir de rien. Cette distinction détermine leurs forces et limites respectives.

Selon Fictiv, l'usinage CNC offre une précision supérieure, une résistance accrue des pièces et une meilleure qualité de finition de surface. Lorsque votre prototype CNC doit résister à des essais de contrainte, à des environnements sévères ou à une validation fonctionnelle avec des matériaux de grade production, l'usinage s'impose de façon décisive.

Choisissez l'usinage CNC lorsque votre projet exige :

• Tolérances étroites : Une précision de ±0,001" ou meilleure ; la plupart des technologies d'impression 3D peinent à atteindre ±0,005"
• Performance du matériau : Des métaux à résistance intégrale et des plastiques techniques aux propriétés mécaniques connues
• Qualité de l’état de surface : Des finitions lisses nécessitant un minimum de post-traitement
• Test fonctionnel : Des pièces devant fonctionner de manière identique aux composants de série

l'impression 3D surpasse l'usinage CNC dans des scénarios différents :

• Géométries internes complexes : Des structures en treillis, des canaux internes et des formes organiques impossibles à usiner
• Itérations rapides de conception : Mettre à jour un fichier CAO et lancer une nouvelle impression prend des heures, pas des jours
• Légèreté optimisée : Les structures optimisées en topologie réduisent le poids tout en conservant la résistance
• Maquettes visuelles à faible coût : Lorsque l’apparence prime sur les performances

L’équation des coûts évolue avec la quantité. L’impression 3D maintient un coût unitaire constant, quel que soit le volume — imprimer une pièce coûte autant qu’imprimer la centième. L’usinage de prototypes par CN présente des coûts de mise en route plus élevés, mais devient de plus en plus économique à mesure que les quantités augmentent.

Lorsque le moulage par injection surpasse l’usinage

Pour les pièces plastiques, le moulage par injection constitue la référence absolue pour la production à grande échelle. Une fois l’outillage réalisé, ce procédé offre une régularité, une rapidité et une économie par pièce remarquables, auxquelles l’usinage ne peut pas prétendre.

Toutefois, le moulage par injection nécessite un investissement initial important. Les coûts de l’outillage varient de 3 000 $ pour des géométries simples à plus de 100 000 $ pour des outils complexes à plusieurs cavités. Cet investissement n’est justifié que lorsque les volumes de production le rendent pertinent.

Envisagez le moulage par injection lorsque :

• Quantités supérieures à 500–1 000 unités : Le seuil de rentabilité auquel les coûts des outillages sont efficacement amortis
• La géométrie de la pièce est figée : Toute modification de conception nécessite des adaptations coûteuses du moule
• Le temps de cycle est déterminant : Le moulage par injection produit des pièces en quelques secondes, et non en minutes
• Une grande variété de matériaux est requise : Des milliers de formulations plastiques offrent des propriétés sur mesure

Les services d’usinage de prototypes comblent parfaitement ce fossé. Utilisez l’usinage CNC pour valider vos conceptions avant de vous engager dans la fabrication d’un moule pour moulage par injection. Un prototype usiné coûte entre 200 $ et 500 $ et est expédié en quelques jours ; découvrir un défaut de conception après avoir usiné un moule coûtant 50 000 $ s’avère catastrophique.

En tant que Protolabs remarque : de nombreux produits à succès passent successivement par plusieurs procédés — impression 3D pour les maquettes conceptuelles, usinage CNC pour les prototypes fonctionnels, puis moulage par injection pour les volumes de production.

Méthodes alternatives pour des applications spécifiques

La fabrication de tôlerie se distingue particulièrement pour les enveloppes à parois minces, les supports et les composants de châssis. Lorsque votre conception présente une épaisseur de paroi constante inférieure à 6 mm, des pliages et des découpes, la tôle est généralement moins coûteuse que l’usinage à partir de blocs pleins. La découpe au laser combinée au pliage CNC permet de produire rapidement des pièces précises.

COULÉ devient économiquement avantageuse pour des formes complexes en volumes modérés à élevés. Le moulage à la cire perdue (moulage de précision) permet de réaliser des géométries complexes dans divers métaux. Le moulage sous pression assure une excellente reproductibilité dimensionnelle pour les pièces en aluminium et en zinc. Ces deux procédés nécessitent un investissement initial dans les outillages, mais offrent une efficacité matière que l’usinage ne peut égaler pour certaines géométries.

Prototypage en fibre de carbone répond aux applications exigeant des rapports résistance/poids extrêmes. Bien que les machines CNC puissent découper des tôles et des tubes en fibre de carbone, les procédés de stratification composite permettent de créer des structures courbes complexes que l’usinage ne saurait produire.

Approches hybrides de fabrication

L’avenir de la fabrication repose de plus en plus sur la combinaison de plusieurs procédés. Selon All3DP , la fabrication hybride — intégrant l’impression 3D à l’usinage CNC — a réduit les délais de livraison de 10 semaines à 72 heures dans certaines applications, tout en diminuant les déchets de matière jusqu’à 97 %.

Des stratégies hybrides pratiques comprennent :

• imprimer en 3D des formes quasi finies, puis usiner les caractéristiques critiques : La fabrication additive crée des géométries complexes ; l’usinage CNC assure la précision là où les tolérances sont critiques
• Prototypage CNC rapide pour validation, puis outillages imprimés en 3D pour la production : Valider les conceptions avant d’investir dans des moules conventionnels
• Composants usinés CNC assemblés à l’aide de dispositifs de fixation imprimés en 3D : Des outils d’assemblage personnalisés imprimés en une nuit accélèrent la production

Cette approche combinée exploite les points forts de chaque méthode tout en minimisant leurs faiblesses. Des canaux internes complexes sont imprimés ; les surfaces d’assemblage sont usinées avec précision.

Choisir la bonne méthode pour votre projet

La comparaison suivante vous aide à identifier rapidement quelle méthode de fabrication convient le mieux à vos besoins :

Facteur	Usinage CNC	impression 3D	Moulage par injection	Tôle
Quantités idéales	1–10,000	1–100	500–1,000,000+	10–10,000
Capacités de tolérance	±0,001" réalisable	±0,005" en général	±0,002" typique	±0,010" typique
Options de matériaux	Métaux, plastiques, composites	Plastiques, résines, certains métaux	Thermoplastiques principalement	Tôles métalliques uniquement
Délais habituels	5 à 15 jours	1–5 jours	4 à 8 semaines (avec outillage)	5–10 jours
Coût de configuration/outillage	Faible à modéré	Aucun	Élevé (3 000 $ à plus de 100 000 $)	Faible à modéré
Idéal pour	Pièces fonctionnelles, tolérances serrées	Géométries complexes, itérations rapides	Plastiques en grande série	Boîtiers, Supports

Posez-vous ces questions avant de vous engager dans un procédé :

• Ma conception exige-t-elle des tolérances plus serrées que ±0,005" ? → Usinage CNC
• Est-ce que je parcours rapidement plusieurs versions de conception ? → Impression 3D
• Vais-je produire plus de 1 000 pièces plastiques identiques ? → Moulage par injection
• Ma pièce est-elle principalement plate, avec des pliages et des découpes ? → Tôlerie
• Ai-je besoin de propriétés matérielles de niveau production pour les essais ? → Usinage prototypique CNC

L’usinage prototypique CNC donne son plein potentiel lorsque vous avez besoin d’une validation fonctionnelle avec des matériaux réels, d’une précision dimensionnelle élevée et de la flexibilité nécessaire pour passer d’un seul prototype à des milliers de pièces de série en utilisant le même procédé. Lorsque ces critères correspondent aux exigences de votre projet, vous êtes prêt à passer à l’étape suivante du flux de travail d’usinage — de la préparation des fichiers jusqu’à la livraison finale.

Le flux de travail complet d’usinage CNC, de la conception à la livraison

Vous avez choisi l'usinage CNC comme méthode de fabrication. Votre conception est finalisée, les matériaux sont sélectionnés et les tolérances spécifiées. Et ensuite ? Comprendre l’ensemble du flux de travail — depuis la soumission de vos fichiers jusqu’à la livraison des pièces usinées CNC à votre porte — élimine les imprévus et vous aide à établir des délais réalistes.

Chaque étape de ce processus offre des opportunités d’accélérer la livraison ou de réduire les coûts. Connaître ce qui se passe en coulisses vous permet de préparer des fichiers plus performants, de poser des questions plus pertinentes et d’éviter les retards qui compromettent les calendriers de projet.

Préparation de vos fichiers CAO pour la soumission

Votre fichier CAO est bien plus qu’une simple représentation visuelle : il constitue le plan mathématique qui commande chaque mouvement d’outil. Selon LeadCNC , l’intégrité de ce fichier se traduit directement par une meilleure efficacité de production, une réduction des déchets de matière et une qualité supérieure des composants.

Lors de la préparation des fichiers pour la production de pièces usinées CNC, le choix du format revêt une importance capitale :

• STEP (.step ou .stp) : Le format privilégié pour les échanges B2B. STEP capture la géométrie exacte et les informations topologiques essentielles, garantissant que le modèle est transféré sous forme de solide réel plutôt que de simples données graphiques. Utilisez de préférence STEP AP214, qui prend en charge les couleurs, les calques et les propriétés de validation géométrique.
• IGES (.igs ou .iges) : Un standard plus ancien, adapté à la géométrie de surface, mais plus sujet aux erreurs de continuité. Il est généralement remplacé par STEP pour une modélisation solide robuste.
• Formats CAD natifs : Si votre partenaire de fabrication utilise le même logiciel CAO, les fichiers natifs conservent l’intelligence des fonctionnalités et les données paramétriques.
• DXF/DWG : Principalement utilisé pour les opérations 2D, telles que la découpe de profil. Utile pour définir des géométries de développement à plat, mais dépourvu d’informations volumétriques.

Avant de soumettre le fichier, effectuez une analyse géométrique afin de détecter les problèmes courants : les arêtes non orientables (arêtes partagées par plus de deux faces), les faces très étroites qui perturbent les algorithmes de génération des trajectoires d’usinage, et les contours ouverts qui empêchent la définition d’un volume solide étanche. Ces problèmes se propagent en aval, provoquant des échecs en FAO ou la fabrication de pièces ne répondant pas aux critères de qualité.

Une vérification essentielle : assurez-vous que les unités utilisées correspondent bien à votre intention. Un modèle conçu en millimètres mais interprété comme étant en pouces produira des pièces réduites d’un facteur 25,4 — une erreur coûteuse entraînant le rejet de lots entiers.

Le processus d'examen DFM

Après la soumission du fichier, des fabricants expérimentés réalisent un examen « Conception pour la Fabricabilité » (DFM). Cette étape permet de détecter les problèmes avant qu’ils ne se transforment en difficultés coûteuses sur le terrain.

Que se passe-t-il lors de l’examen DFM ? Des ingénieurs analysent votre géométrie au regard des contraintes de fabrication, afin d’identifier les caractéristiques susceptibles d’augmenter les coûts, d’allonger les délais de livraison ou de compromettre la qualité. Summit CNC , en suivant les meilleures pratiques de la conception pour la fabrication (DFM), permet d'obtenir des pièces usinées sur mesure plus rapidement et à moindre coût.

Principales recommandations DFM à prendre en compte avant la soumission :

1. Respecter une épaisseur minimale des parois supérieure à 0,02 pouce : Les parois minces réduisent le poids, mais deviennent fragiles et sujettes à la rupture pendant l’usinage. Des parois plus épaisses permettent un usinage plus rapide et comportent moins de risques.
2. Éviter les poches profondes présentant des angles internes vifs : Les outils de fraisage CNC sont cylindriques : ils ne peuvent pas réaliser d’angles internes droits de 90 degrés. Spécifiez des rayons d’arrondi internes d’au moins 0,0625 pouce afin de permettre l’utilisation d’outillages standards. Le rayon interne minimal doit être d’au moins 1,2 fois le rayon de l’outil prévu pour l’usinage.
3. Limiter la profondeur des poches à 6 fois le rayon d’arrondi le plus petit : Les poches plus profondes nécessitent des outils à grande portée, plus sujets à la rupture et à la déformation. Une poche dotée d’un rayon d’arrondi de 0,125 pouce ne devrait pas excéder 0,75 pouce de profondeur pour garantir une efficacité optimale de l’usinage.
4. Supprimer toute complexité purement esthétique : Les caractéristiques complexes qui ne remplissent aucune fonction utile augmentent les coûts sans apporter de valeur ajoutée. Concevez d’abord en fonction de la fonctionnalité.
5. Préciser des chanfreins plutôt que des congés sur les arêtes externes : Les chanfreins nécessitent des trajectoires d’outil simples en 2D ; les congés exigent un usinage de contour complexe en 3D ou des outils spécialisés.
6. Réserver les tolérances serrées aux caractéristiques critiques : Des tolérances plus serrées que ±0,005 po augmentent les coûts en raison d’un usinage plus lent, d’outillages spécialisés et d’inspections approfondies. Appliquer la précision uniquement là où la fonction l’exige.

Un examen approfondi DFM ajoute généralement 1 à 2 jours, mais évite des semaines de retards dus à des problèmes de fabrication détectés en cours de production. De bons partenaires communiquent clairement leurs observations et proposent des alternatives plutôt que de rejeter purement et simplement les conceptions.

De l’approbation du devis aux opérations d’usinage

Une fois la faisabilité manufacturière confirmée par l’examen DFM, le flux de travail progresse selon plusieurs étapes définies :

1. Établissement du devis et confirmation de la commande : Vous recevez un devis détaillé reflétant les coûts des matériaux, le temps d’usinage, les opérations de finition et les exigences d’inspection. Une fois approuvé, la planification de la production commence.
2. Approvisionnement en matériaux : Les matériaux standard, tels que l’aluminium 6061 ou l’acier inoxydable 304, sont généralement expédiés par les distributeurs sous 1 à 2 jours. Les alliages spécialisés, les matériaux aéronautiques certifiés ou les nuances inhabituelles peuvent nécessiter 1 à 2 semaines. Veuillez confirmer les délais d’approvisionnement des matériaux avant de vous engager sur des plannings très serrés.
3. Programmation FAO : Les ingénieurs convertissent votre géométrie CAO en trajectoires d’usinage — instructions précises contrôlant les déplacements de l’outil de coupe. Les pièces usinées CNC complexes, nécessitant plusieurs montages, demandent davantage de temps de programmation que les géométries simples.
4. Montage et serrage : Votre matière première est fixée solidement sur la machine. Le point zéro de la pièce (point d’origine) est défini par rapport à la pièce à usiner. Pour les pièces tournées CNC, cela implique le serrage d’une barre ronde dans la mandrine ; pour les opérations de fraisage, il s’agit de bloquer des blocs ou des plaques sur la table.
5. Opérations d'usinage : Les passes d’ébauche retirent rapidement la majeure partie de la matière. Les opérations de demi-finition affinent la géométrie. Les passes de finition finales permettent d’atteindre les tolérances et l’état de surface spécifiés. Les pièces nécessitant plusieurs montages sont repositionnées entre chaque opération.
6. Opérations secondaires : Le débarrassage élimine les bords tranchants. Le filetage, le taraudage ou toute autre finition spécialisée des trous est effectué selon les besoins. Les traitements de surface, tels que l’anodisation ou le placage, interviennent une fois l’usinage terminé.

Les points de contact en matière de communication sont essentiels tout au long de ce processus. Vous recevrez des mises à jour lors de la confirmation de la commande, au démarrage de l’usinage et avant l’expédition. Nos partenaires qualité communiquent de manière proactive en cas de retard, plutôt que de laisser passer silencieusement les échéances.

Inspection qualité et livraison finale

Avant que les pièces usinées sur machines CNC ne quittent nos installations, une inspection vérifie leur conformité à vos spécifications. La portée de cette inspection dépend de vos exigences en matière de tolérances ainsi que des certifications industrielles applicables.

L’inspection standard comprend généralement :

• Vérification dimensionnelle : La mesure des caractéristiques critiques à l’aide de pieds à coulisse, de micromètres, de jauges de hauteur et de jauges cylindriques. Les résultats sont comparés aux spécifications figurant sur les plans.
• Inspection visuelle : L’évaluation de la qualité de l’état de surface, de l’absence de marques d’outils dans les zones critiques, du traitement adéquat des bords ainsi que de l’apparence esthétique.
• Inspection du premier article (FAI): Pour les commandes de production, la première pièce achevée fait l’objet d’une mesure complète avant que les pièces restantes ne soient usinées.

Les tolérances serrées ou les applications certifiées exigent une vérification plus poussée :

• Inspection au MMT (machine à mesurer tridimensionnelle) : Des palpeurs programmables mesurent des géométries complexes avec une précision au niveau du micromètre, générant des rapports de mesure détaillés.
• Vérification des spécifications géométriques et dimensionnelles (GD&T) : La position, la planéité, la perpendicularité et d’autres caractéristiques géométriques sont validées par rapport aux références de datums.
• Certification des matériaux : Les rapports d’essai d’usine confirment que la composition du matériau répond aux spécifications — un critère essentiel pour les applications aérospatiales et médicales.
• Contrôle statistique des processus (CSP) : Pour les séries de production, les données de mesure permettent de suivre la stabilité et la capacité du procédé.

La documentation d’inspection accompagne l’expédition. Au minimum, vous recevrez un certificat de conformité. Pour les applications de haute précision, celle-ci peut inclure des rapports dimensionnels complets, des certifications matériaux et une documentation du procédé.

L'emballage protège votre investissement pendant le transport. L'emballage individuel empêche tout contact entre pièces. Les inserts en mousse amortissent les éléments délicats. Les sachets dessiccants régulent l'humidité pour les matériaux sensibles à la corrosion. Les options d'expédition accélérée équilibrent rapidité et coût.

Du dépôt du fichier à la livraison, un flux de travail type s'étend sur 7 à 15 jours ouvrables pour les tolérances standard et les matériaux facilement disponibles. Un travail exigeant des tolérances serrées, l'utilisation de matériaux spécialisés ou des finitions complexes allonge respectivement les délais. Comprendre chaque étape vous permet de planifier de façon réaliste — et d'identifier les opportunités d'accélérer la livraison lorsque les calendriers le requièrent.

Une fois le flux de travail maîtrisé, le facteur critique suivant consiste à gérer stratégiquement les coûts et les délais de livraison. Savoir quels éléments génèrent des coûts — et quelles variables vous maîtrisez — transforme l'approvisionnement d'une démarche approximative en une démarche d'optimisation.

Facteurs de coût et stratégies d'optimisation des délais de livraison

Vous avez conçu votre pièce, sélectionné les matériaux et spécifié les tolérances. Il reste maintenant la question qui conditionne chaque décision d’approvisionnement : quel sera réellement son coût, et quand sera-t-elle livrée ? Contrairement à des concurrents qui se cachent derrière des calculateurs de devis instantanés, comprendre les véritables facteurs déterminants du prix de l’usinage CNC vous permet de prendre des décisions plus éclairées — et potentiellement de réaliser une économie de 30 à 50 % sur votre prochain projet.

La vérité est que la plupart des variables affectant le coût et les délais de livraison dépendent de vous. De petits ajustements de conception, des choix stratégiques de matériaux et des pratiques intelligentes de commande s’additionnent pour générer des économies substantielles, sans compromettre la qualité.

Quels facteurs déterminent les coûts de l’usinage CNC

Chaque devis pour une pièce usinée CNC reflète une combinaison de facteurs. Comprendre chacun de ces éléments vous permet d’identifier les opportunités d’optimisation.

Choix du matériau et déchets

Le coût des matières premières va au-delà du prix par livre. L'usinage CNC est un procédé soustractif : vous payez la matière qui se transforme en copeaux tombant au sol. Une pièce usinée à partir d’un bloc d’aluminium de 10 livres et pesant 2 livres à l’état fini signifie que 80 % de votre coût matériel finit littéralement dans la benne à déchets.

Selon Analyse des coûts de HKAA pour 2025 , le choix du matériau influence considérablement à la fois le coût brut et l’efficacité de l’usinage. L’aluminium s’usine rapidement, avec une usure minimale des outils. L’acier inoxydable coûte davantage par livre et nécessite des avances plus lentes, des outils en carbure ainsi qu’un temps d’usinage plus long. Le titane amplifie encore ces difficultés : prévoyez un temps d’usinage 3 à 5 fois supérieur à celui de l’aluminium pour des géométries équivalentes.

Complexité de la pièce et temps de cycle

Le temps machine constitue la composante de coût la plus importante pour la plupart des projets. En 2025, les tarifs horaires varient de 70 à 125 $ pour un usinage standard à 3 axes, et de 150 à 250 $ pour un usinage à 5 axes. Chaque minute passée sur la machine s’ajoute directement à votre facture.

La complexité multiplie les besoins en temps de façon exponentielle :

• Les poches profondes nécessitent plusieurs passes avec des outils de longueur progressivement accrue
• Les parois minces exigent des passes plus légères et des avances réduites afin d'éviter la déformation
• Les angles internes serrés requièrent des outils plus petits fonctionnant à des vitesses réduites
• Plusieurs montages ajoutent du temps de repositionnement et introduisent un risque d’accumulation des tolérances

Exigences de tolérance

Les tolérances standard (±0,005 po) correspondent aux tarifs de base. Réduire la tolérance à ±0,001 po fait augmenter les coûts de 3 à 4 fois. Aller jusqu’à ±0,0001 po entraîne une augmentation de 10 à 24 fois. Pourquoi ? Des spécifications plus strictes imposent des avances plus lentes, davantage de passes de finition, des environnements sous contrôle climatique, des équipements spécialisés et des contrôles à 100 % au lieu d’échantillonnages statistiques.

Paliers quantitatifs

Les coûts de montage — programmation, fabrication des dispositifs de maintien, préparation de la machine — sont essentiellement fixes, qu’il s’agisse de commander une seule pièce ou cent pièces. Un montage coûtant 200 $ ajoute 200 $ par pièce pour un prototype unique, mais seulement 2 $ par pièce pour une commande de 100 pièces. C’est pourquoi les petits projets d’usinage CNC comportent un prix unitaire majoré.

Opérations de finition

Les opérations secondaires ajoutent à la fois des coûts et du délai. Le grenaillage par billes est relativement peu coûteux. L’anodisation de type II entraîne une augmentation modérée des coûts. L’anodisation durcie de type III, les placages spécialisés ou le rectification de précision peuvent doubler le coût total du projet.

Facteurs influençant le délai que vous pouvez maîtriser

Le délai ne dépend pas uniquement de la vitesse d’usinage : il correspond à la somme de toutes les étapes, de la commande à la livraison. Selon PartsBadger , la compréhension de ces composantes permet d’identifier les points où il est possible d’accélérer les délais.

Disponibilité des matériaux

Les matériaux standard, tels que l’aluminium 6061, l’acier inoxydable 304 et les plastiques courants, sont expédiés par les distributeurs sous 1 à 2 jours. En revanche, si vous spécifiez un alliage d’aluminium 7075-T6 certifié aéronautique accompagné de rapports d’essais d’usine, vous devrez peut-être attendre 2 à 3 semaines. Les alliages exotiques ou les dimensions inhabituelles peuvent prolonger le délai d’approvisionnement à 4 à 6 semaines. Vérifiez toujours les délais d’approvisionnement des matériaux avant de vous engager sur des plannings très serrés.

Planification des machines

Votre commande est placée dans une file d'attente avec d'autres projets. Les commandes express passent en tête de file, mais à un tarif majoré, souvent de 25 à 50 % supérieur aux tarifs standard. Une planification anticipée et une certaine flexibilité concernant les délais de livraison permettent de réduire les coûts tout en répondant pleinement à vos besoins réels.

Exigences d'inspection

Les contrôles dimensionnels standards n'ajoutent qu'un temps minimal. Un contrôle complet par machine à mesurer tridimensionnelle (CMM), accompagné de rapports détaillés, ajoute 1 à 2 jours. L’inspection du premier article (FAI), avec une documentation exhaustive destinée aux applications aérospatiales ou médicales, peut rallonger les délais de plus d’une semaine.

Processus de finition

Les finitions réalisées en interne sont exécutées rapidement. Les traitements sous-traités — anodisation, placage, revêtements spécialisés — ajoutent un délai de transport ainsi que le temps d’attente chez le prestataire. Ces opérations secondaires rallongent généralement le délai de livraison global de 3 à 7 jours ouvrables.

Stratégies d’optimisation budgétaire

Les recherches de Fictiv confirment que les décisions de conception prises avant la soumission du devis ont l’impact le plus important sur les coûts finaux. Appliquez ces stratégies éprouvées :

Stratégies de réduction des coûts

• Simplifiez les géométries : Éliminez les éléments purement décoratifs. Chaque surface, poche ou trou supplémentaire augmente le temps d’usinage sans apporter de fonctionnalité supplémentaire.
• Assouplir les tolérances non critiques : Appliquez des tolérances serrées uniquement là où la fonction l’exige. Laissez les cotes non critiques adopter par défaut les tolérances standard de ±0,005".
• Choisissez des matériaux facilement disponibles : Les alliages d’aluminium et d’acier inoxydable standard coûtent moins cher et sont livrés plus rapidement que les alliages spécialisés. N’effectuez un remplacement que lorsque les exigences de performance l’imposent.
• Concevoir pour un outillage standard : Utilisez des dimensions de filetages, de diamètres de perçage et de rayons d’arrondis standard. Les outillages sur mesure augmentent les coûts et le temps de mise en place.
• Minimiser les montages : Concevez les pièces pour être usinées selon une ou deux orientations, plutôt que de nécessiter trois ou quatre repositionnements.
• Commandez des lots plus importants : Lorsque vous aurez finalement besoin de davantage de pièces, commander celles-ci simultanément permet de répartir les coûts de mise en place et offre souvent accès à des remises volumiques.
• Demandez des devis d’usinage numérique en ligne auprès de plusieurs prestataires : Les prix varient sensiblement d’un atelier à l’autre, en fonction de leurs équipements, de leur capacité et de leur spécialisation. Obtenir un devis CNC en ligne prend quelques minutes et fournit des références tarifaires précieuses.

Conseils pour optimiser les délais de livraison

• Soumettez des fichiers prêts à la production : Des dessins incomplets, des tolérances manquantes ou des spécifications ambiguës déclenchent des cycles de demandes d’informations (RFI) qui ajoutent plusieurs jours avant le début des travaux.
• Vérifiez la disponibilité des matériaux dès le départ : Renseignez-vous sur les matériaux en stock avant de finaliser vos spécifications. Un alliage facilement disponible pourrait offrir des performances identiques à celles d’un alliage nécessitant une commande spéciale.
• Anticipez la capacité de production : Soumettez vos commandes 2 à 3 semaines avant la date à laquelle vous en avez réellement besoin, plutôt que de demander un service accéléré. Les délais standards coûtent moins cher que les frais d’expédition urgente.
• Regroupez les exigences en matière de finition : Plusieurs traitements de surface prolongent les délais. Évaluez si une finition plus simple répond effectivement à vos besoins fonctionnels réels.
• Communiquez clairement vos priorités : Si certaines fonctionnalités sont critiques et d'autres flexibles, informez-en votre usineur. Celui-ci pourrait vous proposer des alternatives permettant d'accélérer la livraison.
• Établissez des relations avec vos fournisseurs : Les clients réguliers bénéficient souvent d'un calendrier prioritaire et de tarifs plus avantageux que les acheteurs ponctuels.

Aperçu budgétaire : le coût des métaux pour l'usinage représente généralement 20 à 40 % de la dépense totale de votre projet. Le temps d'usinage représente 30 à 50 %. Les opérations de mise en place, d'inspection et de finition représentent le solde. L'optimisation de l'un quelconque de ces éléments permet d'obtenir des économies mesurables.

La réduction de coûts la plus efficace provient de la collaboration. Partagez dès le début avec votre partenaire de fabrication vos contraintes budgétaires et vos délais impartis. Des ateliers expérimentés suggèrent souvent des modifications de conception permettant de réduire significativement les coûts sans compromettre la fonctionnalité — des améliorations que vous ne découvririez jamais en travaillant de façon isolée.

Une fois les facteurs coûts et délais bien compris, la prochaine décision critique consiste à choisir le bon partenaire de fabrication. Les certifications, les capacités et la qualité de la communication varient considérablement d’un prestataire à l’autre — et un choix judicieux protège à la fois votre budget et la réussite de votre projet.

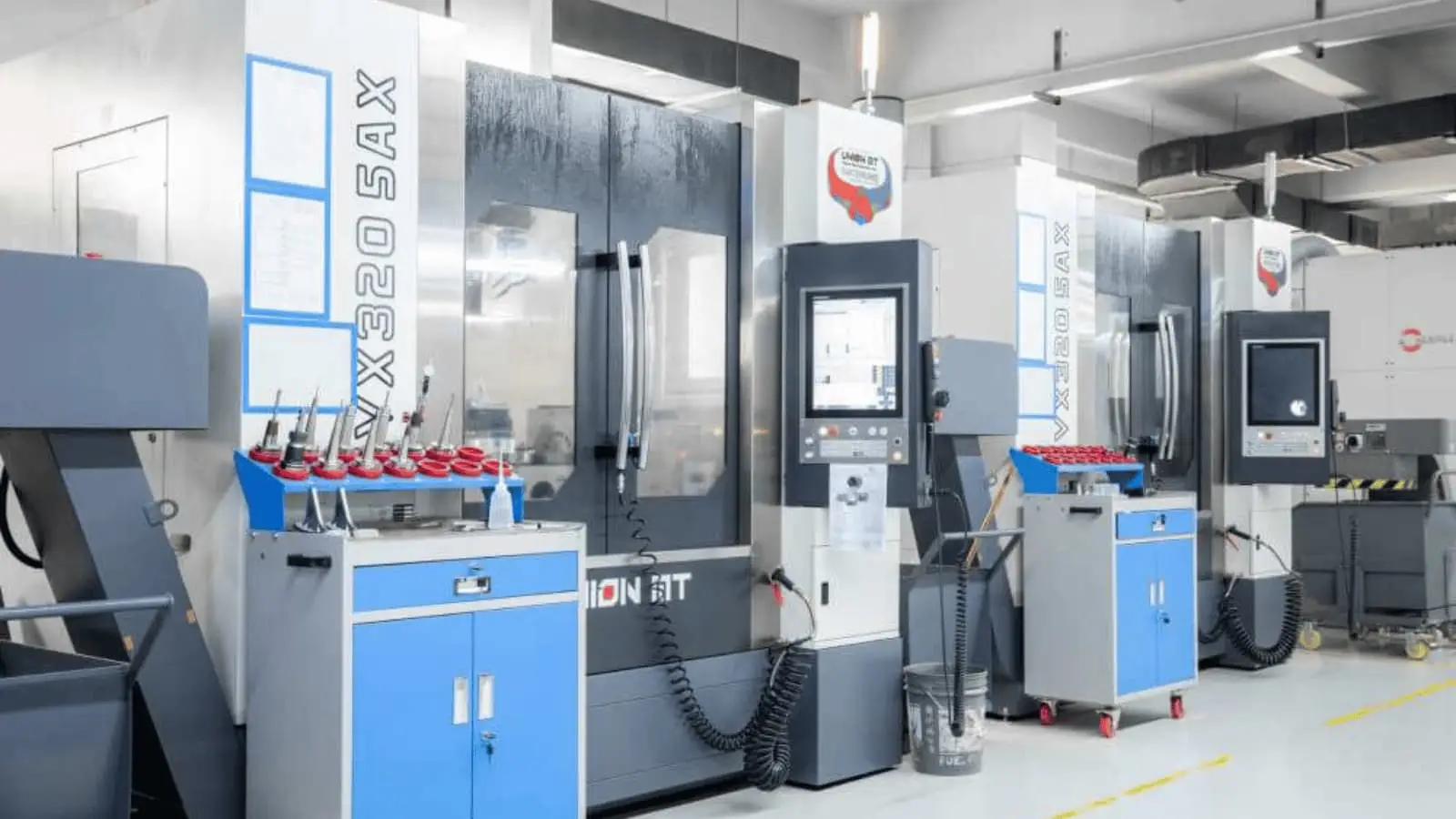

Évaluation des prestataires de services d’usinage CNC sur mesure

Vous avez optimisé votre conception, sélectionné les matériaux et spécifié les tolérances. Maintenant arrive une décision qui déterminera le succès ou l’échec de votre projet : choisir le bon partenaire de fabrication. Une recherche de « ateliers d’usinage CNC à proximité » renvoie des dizaines d’options — mais comment distinguer les partenaires compétents de ceux qui manqueront leurs délais, livreront une qualité médiocre ou disparaîtront lorsque des problèmes surviendront ?

Le prix et les délais sont importants, mais ils ne constituent que le point de départ. Les critères qui prédisent réellement la performance d’un fournisseur portent sur les certifications, les capacités d’inspection, les pratiques de communication et la capacité d’adaptation à l’échelle. Comprendre ces facteurs protège votre investissement et permet de construire des partenariats capables de livrer des résultats constants sur plusieurs projets.

Des certifications de qualité qui comptent

Les certifications ne sont pas simplement des insignes affichés sur un site web : elles traduisent des processus vérifiés par audit, des procédures documentées et des approches systématiques de la gestion de la qualité. Selon experts de l'industrie , les bonnes certifications témoignent de l’engagement d’un fournisseur en matière de traçabilité, de maîtrise des processus et de régularité des livrables.

Voici ce que chaque certification majeure révèle sur un partenaire potentiel :

• ISO 9001 : La norme fondamentale de management de la qualité. On peut la comparer au permis de conduire dans le domaine de la fabrication. Les fournisseurs certifiés disposent de processus documentés en matière de contrôle qualité, d’amélioration continue et de communication avec les clients. Si un usineur à proximité ne possède pas la certification ISO 9001, cela constitue immédiatement un signal d’alerte.
• AS9100 : Les applications aérospatiales et de défense exigent cette certification. Elle ajoute des exigences supplémentaires en matière de traçabilité, de gestion des risques et de protocoles critiques pour la sécurité par rapport à la norme ISO 9001. Lorsque la vie humaine dépend de la fiabilité des composants — structures d’avions, trains d’atterrissage ou systèmes de guidage de missiles — la certification AS9100 est indispensable.
• IATF 16949 : Les exigences du secteur automobile portent principalement sur la prévention des défauts, la maîtrise statistique des procédés et les systèmes de production allégée (lean production). Cette certification garantit que les fournisseurs comprennent l’état d’esprit « zéro défaut » exigé par les constructeurs automobiles (OEM). Des fournisseurs tels que Shaoyi Metal Technology détenteurs de la certification IATF 16949 démontrent des systèmes qualité adaptés au secteur automobile, capables de livrer des composants à tolérances élevées dans des délais très courts.
• ISO 13485 : La fabrication de dispositifs médicaux exige cette certification spécialisée, qui couvre les exigences en matière de biocompatibilité, de stérilité et de traçabilité complète, depuis la matière première jusqu’au produit fini.
• Enregistrement ITAR : Les projets de défense impliquant des données techniques contrôlées exigent des fournisseurs conformes à l’ITAR, capables de comprendre les réglementations en matière d’exportation et les exigences relatives au traitement des données.

Lors de l’évaluation d’ateliers d’usinage situés à proximité ou de fournisseurs éloignés, demandez dès le départ la documentation attestant leur certification. Les certifications légitimes comprennent un numéro de certificat, l’organisme délivrant la certification et la date d’expiration, que vous pouvez vérifier de manière indépendante.

Le rôle essentiel de la maîtrise statistique des procédés

Les certifications attestent que le fournisseur dispose de systèmes qualité — mais comment garantit-il que chaque pièce de votre série de production respecte bien les spécifications ? La réponse réside dans la maîtrise statistique des procédés (MSP).

Selon recherche en fabrication la MSP consiste à recueillir et analyser des données afin de déterminer la capacité du procédé et de prévoir ses résultats. Plutôt que de détecter les défauts après leur apparition, la MSP les empêche en surveillant en continu les caractéristiques critiques tout au long de la production.

Un processus statistiquement capable produit des pièces pour lesquelles la probabilité de sortir des tolérances est extrêmement faible. Cette capacité est mesurée à l’aide des indices Cp et Cpk :

• Cp = 1,0 : Capacité de base — la tolérance équivaut à 6 écarts-types du processus
• Cp = 1,33 : Une chance sur environ 16 000 de produire une pièce hors tolérance, lorsque le processus est correctement centré
• Cp = 1,67 : Capacité supérieure, adaptée aux caractéristiques critiques
• Cp = 2,0 : Capacité haut de gamme, destinée aux applications les plus exigeantes

Pourquoi cela importe-t-il pour votre projet ? Des pièces comportant des centaines de caractéristiques — chacune présentant plusieurs paramètres tels que le diamètre, la longueur et l’état de surface — nécessitent des processus capables afin d’assurer la conformité. Si ne serait-ce qu’un seul paramètre sort des spécifications, la pièce entière est non conforme.

Lors de l’évaluation des ateliers mécaniques locaux ou des entreprises de usinage de précision, demandez-leur des précisions sur leur mise en œuvre de la maîtrise statistique des procédés (MSP). Suivent-ils en temps réel les caractéristiques critiques ? Peuvent-ils fournir des données Cpk attestant de la stabilité du procédé ? Les fournisseurs appliquant une MSP rigoureuse, tels que les installations certifiées IATF 16949, livrent systématiquement des composants à tolérances élevées, qu’il s’agisse de prototypes ou de séries de production.

Évaluation de l’extensibilité de la production

Votre projet pourrait commencer par cinq prototypes, mais que se passe-t-il lorsque vous aurez besoin de 5 000 pièces de série ? Tous les ateliers d’usinage CNC à proximité ne sont pas en mesure d’assurer cette transition avec succès. Évaluer l’extensibilité avant de passer les premières commandes évite des changements de fournisseur coûteux et pénibles en cours de projet.

Indicateurs clés d’extensibilité :

• Capacité de l'équipement : La présence de plusieurs machines présentant des capacités similaires permet une production parallèle. En revanche, les ateliers disposant d’une seule machine créent des goulots d’étranglement dès lors que la demande augmente.
• Capacités d'automatisation : Les alimentateurs à barres, les changeurs de palettes et le chargement robotisé augmentent la capacité de production sans accroître proportionnellement la main-d’œuvre.
• Standardisation des dispositifs de fixation : Les fournisseurs qui documentent et stockent les dispositifs de fixation utilisés lors des phases de prototype peuvent passer rapidement à la production sans avoir à repenser leurs installations.
• Chaînes d’approvisionnement en matières premières : Des relations établies avec des distributeurs de matériaux garantissent une disponibilité constante à mesure que les volumes augmentent.
• Évolutivité du système qualité : Les méthodes d’échantillonnage statistique permettent des inspections efficaces à grande échelle de production, sans nécessiter la mesure individuelle de chaque pièce.

Selon la recherche sur l'évaluation des fournisseurs les compétences techniques et la capacité de production doivent être alignées sur vos besoins actuels et futurs. Un fournisseur parfaitement adapté à la réalisation de prototypes unitaires pourrait éprouver des difficultés à assurer la régularité et l’efficacité requises pour des volumes de production.

Interrogez directement les fournisseurs potentiels : « Si nous devons passer de 10 à 1 000 unités, quelles modifications apporterez-vous à votre processus ? » Cette réponse révèle leur maturité en matière de planification de la production ainsi que leurs contraintes de capacité.

Évaluation de la communication et de la réactivité

Les capacités techniques ne signifient rien si vous ne pouvez pas joindre votre fournisseur lorsque des problèmes surviennent. La qualité de la communication distingue souvent les partenaires excellents des partenaires source de frustrations.

Évaluez ces facteurs de communication durant la phase de demande de devis :

• Temps de réponse : À quelle vitesse reconnaissent-ils vos demandes ? Des réponses le jour même indiquent un réel souci du client ; des délais d’une semaine suggèrent des problèmes de capacité ou une mauvaise organisation.
• Implication technique : Posent-ils des questions éclaircissantes concernant votre application ? Les fournisseurs qui comprennent votre usage final peuvent proposer des améliorations ; ceux qui se contentent de chiffrer les plans manquent des opportunités d’optimisation.
• Qualité des retours sur la conception pour la fabrication (DFM) Des commentaires détaillés sur la fabricabilité témoignent d’un réel savoir-faire. Des réponses génériques telles que « cela semble correct » suggèrent un examen superficiel.
• Mises à jour proactives : Vous informent-ils des changements de planning avant l’expiration des délais, ou uniquement lorsqu’ils sont sollicités par vous pour connaître l’état d’avancement ?
• Résolution des problèmes : Comment gèrent-ils les problèmes ? Assumer ses erreurs et proposer des solutions renforce la confiance ; rejeter la faute détruit les relations.

La phase de devis constitue un essai préalable à la communication en production. Si obtenir des réponses est difficile avant même que vous n'ayez passé de commande, imaginez la frustration que vous éprouverez en attendant des pièces critiques.

Signaux d'alerte lors du choix d'un fournisseur

L'expérience montre que certains signaux d'alarme permettent de prédire des problèmes futurs. Veillez à ces indicateurs lors de l'évaluation des entreprises spécialisées en usinage de précision :

• Prix nettement inférieurs au marché : Des devis extrêmement bas indiquent souvent des compromis : matériaux inférieurs, inspections omises ou opérateurs inexpérimentés. Vous obtenez ce pour quoi vous payez.
• Certifications floues ou absentes : Des déclarations telles que « nous travaillons à l'obtention de » une certification ou l'incapacité à fournir une documentation attestent généralement de l'absence réelle de systèmes qualité opérationnels.
• Absence de retour sur l'analyse conception pour la fabrication (DFM) : Les fournisseurs qui acceptent toute conception sans commentaire manquent soit d'expertise, soit d'engagement suffisant pour vous aider à réussir.
• Refus de fournir des échantillons : Les fournisseurs réputés accueillent volontiers les commandes d'échantillons destinées à démontrer leurs capacités. Une réticence à cet égard laisse supposer des inquiétudes quant à leur propre qualité.
• Pratiques médiocres en matière de documentation : Les fournisseurs incapables de fournir des rapports d’inspection, des certificats de matériaux ou des documents relatifs aux procédés ne disposent pas des systèmes nécessaires pour assurer une qualité constante.
• Canaux de communication limités : Un contact par e-mail uniquement, sans assistance téléphonique, entraîne des retards dangereux en cas de problèmes urgents.
• Aucune référence disponible : Les fournisseurs établis comptent des clients satisfaits prêts à fournir des références. L’absence de références signifie soit l’absence d’un historique vérifiable, soit des clients mécontents.

Étapes pratiques d’évaluation

Avant de passer des commandes importantes à un fournisseur quelconque, suivez ce processus d’évaluation :

1. Demandez des pièces échantillons : Commandez une petite quantité — même un ou deux exemplaires — avant de passer les commandes de production. Évaluez la précision dimensionnelle, la qualité de la finition de surface et le soin apporté à l’emballage.
2. Examinez les rapports d’inspection : Demandez les données d’inspection dimensionnelle relatives aux pièces échantillons. Les rapports doivent clairement indiquer les valeurs mesurées par rapport aux spécifications, les méthodes de mesure ainsi que toute déviation constatée.
3. Vérifier les certifications : Contactez l’organisme certificateur afin de confirmer la validité du certificat. Des certifications frauduleuses existent — faites preuve de confiance, mais vérifiez.
4. Visitez les installations si possible : Pour les relations continues importantes, les visites sur site permettent d’évaluer l’état des équipements, l’organisation et les compétences de la main-d’œuvre, des éléments que des photos ne sauraient transmettre.
5. Vérifier les références : Contactez des clients existants opérant dans des secteurs similaires. Interrogez-les sur la régularité de la qualité, la réactivité de la communication et la manière dont le fournisseur gère les problèmes.
6. Commencez petit et développez progressivement : Passer des commandes initiales comportant un risque limité. Augmentez progressivement les volumes à mesure que le fournisseur démontre des performances constantes.

Trouver le bon partenaire de fabrication exige un investissement initial — mais cet investissement porte ses fruits sur chacun des projets ultérieurs. Un fournisseur disposant des certifications adéquates, mettant en œuvre de façon rigoureuse la maîtrise statistique des procédés (SPC), possédant une capacité évolutive et assurant une communication réactive devient un avantage concurrentiel plutôt qu’un simple sujet de préoccupation pour les achats.

Une fois les critères d'évaluation des fournisseurs établis, la dernière considération consiste à comprendre comment les exigences spécifiques à chaque secteur façonnent les applications d'usinage CNC sur mesure — de la traçabilité dans le secteur aérospatial à la biocompatibilité dans le domaine médical, en passant par la constance de production dans l'industrie automobile.

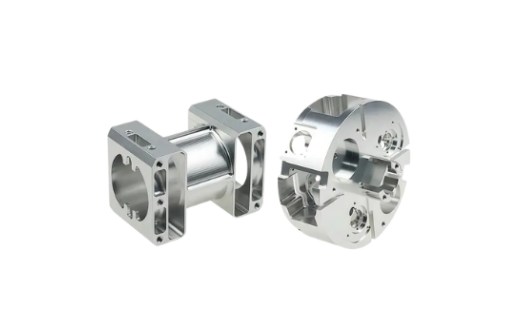

Applications industrielles et exigences spécialisées

Chaque secteur qui repose sur l'usinage CNC sur mesure impose des exigences uniques sur le plan de fabrication. Ce qui convient à une entretoise aérospatiale échoue spectaculairement lorsqu’il s’agit d’un implant médical. Les tolérances acceptables dans l’électronique grand public seraient immédiatement rejetées par les auditeurs qualité de l’industrie automobile. Comprendre ces exigences spécifiques à chaque secteur vous aide à spécifier les bons matériaux, les bonnes tolérances et les certifications appropriées, tout en évitant les erreurs coûteuses liées à une approche « taille unique ».

Ces exigences spécialisées n’ajoutent pas seulement des formalités administratives. Elles influencent fondamentalement la façon dont les pièces sont conçues, fabriquées, inspectées et documentées. Connaître les exigences propres à votre secteur vous permet de communiquer efficacement avec vos fournisseurs et de prendre des décisions d’approvisionnement éclairées.

Exigences en matière d’usinage aérospatial

Lorsque des composants volent à 35 000 pieds ou orbitent dans l’espace, l’échec n’est pas une option. L’usinage CNC aéronautique représente l’application la plus exigeante de la fabrication de précision, combinant des matériaux exotiques, des tolérances extrêmes et des exigences documentaires permettant de tracer chaque étape de la production.

Selon les données sectorielles, un avion moderne contient entre 2 et 3 millions de pièces usinées de précision. Chaque composant doit fonctionner parfaitement malgré des variations de température allant de -65 °F à +350 °F (-54 °C à +177 °C), des variations de pression comprises entre 0,2 et 1,2 atm, ainsi que des contraintes mécaniques capables de détruire des matériaux moins performants.

Quelle est la différence entre l’usinage aéronautique et la fabrication standard ?

• Matériaux exotiques : Les alliages de titane (Ti-6Al-4V), les superalliages Inconel et des nuances d’aluminium spécialisées telles que l’aluminium 7075-T6 dominent les applications aérospatiales. Ces matériaux résistent à des températures et à des contraintes extrêmes, mais nécessitent des outillages spécialisés ainsi que des paramètres d’usinage plus lents. Le Nitronic 60, un acier inoxydable renforcé à l’azote, convient aux applications à forte usure là où les aciers inoxydables standards échouent.
• Tolérances extrêmes : Bien que l’usinage standard atteigne une précision de ±0,005 pouce, l’usinage de précision aérospatial fournit systématiquement une tolérance de ±0,0001 pouce ou meilleure. Les profils aérodynamiques des aubes de turbine, les carter moteur et les supports structurels exigent tous ce niveau de précision.
• Certification AS9100 : Cette norme qualité spécifique au secteur aérospatial ajoute 105 exigences supplémentaires à la norme ISO 9001, couvrant notamment la gestion des risques, la maîtrise de la configuration et la sécurité des produits. Chaque fournisseur de la chaîne d’approvisionnement aérospatiale doit détenir une certification valide à jour.
• Traçabilité complète : Les certifications des matériaux, les registres de traitement thermique, les données d’inspection et les qualifications des opérateurs doivent relier chaque pièce finie à ses matières premières d’origine. Cette documentation permet une réaction rapide en cas d’apparition de problèmes de qualité en service.

Les exigences relatives à l’état de surface ajoutent une couche supplémentaire de complexité. Les surfaces aérodynamiques spécifient généralement une rugosité Ra de 16 à 32 μin, tandis que les surfaces de palier exigent une rugosité Ra de 4 à 8 μin. Des imperfections microscopiques peuvent devenir des points de concentration de contraintes en vol, ce qui fait de la qualité de surface un facteur critique pour la sécurité.

L’usinage CNC à cinq axes est devenu la norme de référence pour la fabrication de composants aérospatiaux. Contrairement aux machines à trois axes, les systèmes à cinq axes ajoutent deux axes de rotation, permettant un accès complet à la pièce à usiner sous pratiquement n’importe quel angle. Cette capacité réduit les temps de montage jusqu’à 92 % par rapport aux méthodes traditionnelles, tout en améliorant la précision sur les surfaces complexes à géométrie contournée.

Fabrication de pièces automobiles

La fabrication automobile fonctionne à une échelle différente de celle de l’aéronautique : volumes plus élevés, pression constante sur les coûts et tolérance zéro aux perturbations de la production. Lorsqu’une chaîne d’assemblage produisant 1 000 véhicules par jour dépend de vos composants, la régularité devient la priorité absolue.

Le cadre qualité de l’industrie automobile repose sur la certification IATF 16949. Selon Smithers , cette norme établit des exigences strictes en matière de systèmes de management de la qualité, conçus pour garantir une amélioration continue de la qualité des produits et des services. Les éléments clés comprennent :

• Prévention des défauts : Plutôt que de « contrôler » la qualité dans les produits, l’IATF 16949 met l’accent sur des contrôles de processus visant à prévenir l’apparition de défauts
• Contrôle statistique des processus (CSP) : La surveillance en temps réel des caractéristiques critiques garantit que les processus restent capables tout au long des séries de production
• Analyse des modes de défaillance et de leurs effets (AMDE) : L’identification systématique des risques et leur atténuation avant le démarrage de la production
• Gestion de la chaîne d'approvisionnement : Des canaux de communication clairs avec les fournisseurs et des audits réguliers de leurs processus

L'usinage de l'aluminium domine les applications automobiles — les blocs-moteurs, les carter de transmission et les composants structurels profitent du rapport résistance/poids élevé de l'aluminium. Des recherches montrent qu'une réduction de poids de 45 kg (100 livres) sur un véhicule permet d'économiser environ 53 000 litres (14 000 gallons) de carburant par an, ce qui exerce une pression constante en faveur de matériaux plus légers.

Des fournisseurs spécialisés tels que Shaoyi Metal Technology soutiennent les chaînes d'approvisionnement automobiles avec des composants de précision, notamment des ensembles de châssis et des douilles métalliques sur mesure. Leur certification IATF 16949 et la mise en œuvre rigoureuse de la maîtrise statistique des procédés (MSP) leur permettent de livrer des composants à tolérances élevées dans des délais aussi courts qu'un jour ouvrable — répondant ainsi aussi bien aux besoins de prototypage rapide qu'à ceux de la production de masse.

Les composants en bronze usinés sur machines à commande numérique (CNC) assurent des fonctions critiques de paliers et de douilles dans l'ensemble de la chaîne cinématique automobile. Les alliages de bronze offrent une résistance exceptionnelle à l'usure, associée à des propriétés autolubrifiantes qui prolongent la durée de vie des composants dans des environnements à fort frottement.

Normes de précision pour les dispositifs médicaux

L'usinage médical occupe un domaine unique où la précision de la fabrication a un impact direct sur la sécurité des patients. Selon des experts du secteur, même des défauts mineurs dans les composants médicaux peuvent entraîner des situations mettant la vie en danger, ce qui exerce une pression considérable sur les fabricants pour qu'ils obtiennent systématiquement des résultats parfaits.

Quelle est la particularité de l'usinage CNC médical par rapport aux autres industries ?

• Exigences de biocompatibilité : Les matériaux entrant en contact avec les tissus humains doivent subir des essais rigoureux conformément aux normes ISO 10993. Le titane, l'usinage de l'acier inoxydable 316L et les plastiques PEEK dominent les applications implantables, car ils ne provoquent pas de réactions biologiques indésirables.
• Certification ISO 13485 : Cette norme qualité spécifique au domaine médical régit les contrôles de conception, la validation des procédés et la traçabilité tout au long du cycle de vie du produit.
• Conformité à la FDA : La réglementation de la FDA relative au système qualité (21 CFR Partie 820) ajoute des exigences propres aux États-Unis, notamment la tenue de dossiers historiques de conception et une documentation exhaustive.
• Considérations stérilité : Les composants doivent résister à des cycles répétés de stérilisation — autoclavage, irradiation gamma ou oxyde d'éthylène — sans se dégrader

Les tolérances applicables aux composants médicaux atteignent souvent ±0,0001 po (2,54 micromètres) pour les caractéristiques critiques telles que les interfaces des implants chirurgicaux. Les services d'usinage du kovar répondent à des applications spécialisées nécessitant des propriétés contrôlées de dilatation thermique, notamment dans les dispositifs médicaux électroniques, où la stabilité dimensionnelle sur une plage de températures est essentielle.

L'état de surface influence directement à la fois la fonctionnalité et la sécurité. Les implants orthopédiques peuvent nécessiter intentionnellement des surfaces texturées afin de favoriser l'intégration osseuse, tandis que les instruments chirurgicaux exigent des finitions ultra-lisses (0,1 à 0,4 μm Ra) pour éviter les traumatismes tissulaires et permettre une stérilisation adéquate.

Les exigences en matière de documentation dépassent celles de tout autre secteur. Chaque composant doit être traçable jusqu’au lot spécifique de matériaux, aux dates de fabrication, aux opérateurs, aux équipements et aux résultats des inspections. Cette traçabilité complète permet une réaction rapide en cas d’apparition de problèmes de sécurité après l’implantation.

Applications dans l'industrie électronique

La fabrication électronique exige une usinage de précision pour la gestion thermique, le blindage contre les interférences électromagnétiques (EMI) et les composants structurels destinés à protéger les circuits sensibles. Bien que les tolérances puissent être moins strictes que dans le domaine aérospatial, la combinaison des exigences relatives aux matériaux et des spécifications fonctionnelles crée des défis uniques.

Les principales applications électroniques comprennent :

• Dissipateurs thermiques et gestion thermique : Les composants en aluminium et en cuivre dissipent la chaleur provenant des processeurs et des composants électroniques de puissance. Des géométries complexes d’ailettes maximisent la surface d’échange tout en s’insérant dans des contraintes d’encombrement très serrées.
• Enceintes de blindage EMI/RFI : Des boîtiers usinés avec précision, dotés de chemins de conductivité contrôlés, empêchent les interférences électromagnétiques de perturber les circuits sensibles ou de se propager vers les environnements avoisinants.
• Boîtiers de connecteurs : Des caractéristiques à tolérances serrées garantissent des connexions électriques fiables sur des milliers de cycles d’accouplement.
• Équipements de semi-conducteurs : Les systèmes de manipulation de wafers, les chambres à vide et les modules de procédé exigent une propreté exceptionnelle ainsi qu’une précision dimensionnelle élevée.

Le choix des matériaux équilibre la conductivité thermique, le poids et le coût. L’aluminium 6061 convient à la plupart des applications générales. Le cuivre offre de meilleures performances thermiques, mais à un coût matériel plus élevé et une difficulté accrue d’usinage. Des alliages spécialisés répondent à des exigences spécifiques en matière de conductivité ou de blindage.

Comment les exigences industrielles façonnent vos décisions

La comparaison suivante met en évidence l’influence exercée par différents secteurs industriels sur les principaux critères de fabrication :

Facteur	Aérospatial	Automobile	Médical	Électronique
Certification principale	AS9100	IATF 16949	ISO 13485	ISO 9001 (niveau de base)
Matériaux typiques	Titane, Inconel, aluminium 7075	aluminium 6061, acier, bronze	Titane, acier inoxydable 316L, PEEK	Aluminium, alliages de cuivre
Attentes en matière de tolérances	±0,0001" pour les caractéristiques critiques	±0,001" à ±0,005"	±0,0001" pour implants	±0,002" à ±0,005"
Niveau de documentation	Traçabilité complète, inspection initiale (FAI)	Données SPC, PPAP	Historique complet du dispositif	Rapports d'inspection types
Profil de volume	Faible à moyen, forte variété	Haut volume, constance critique	Faible à moyen, zéro défaut	Moyen à élevé, cycles rapides

Comprendre les exigences spécifiques de votre secteur permet de choisir des fournisseurs plus judicieusement, d’établir des spécifications plus précises et de formuler des attentes réalistes en matière de délais. Un fournisseur parfaitement adapté aux séries de production automobile peut ne pas disposer des systèmes de documentation requis par le secteur aérospatial. Les fabricants de dispositifs médicaux ont besoin de partenaires maîtrisant les essais de biocompatibilité et la conformité à la réglementation de la FDA — des compétences sans pertinence dans le domaine de l’électronique grand public.

Lors de l'évaluation des services d'usinage CNC sur mesure pour des applications sectorielles spécifiques, vérifiez que les fournisseurs potentiels détiennent les certifications pertinentes, qu'ils possèdent une expérience avérée avec les matériaux requis et qu'ils sont en mesure de fournir la documentation exigée par votre système qualité. Le bon partenaire ne se contente pas de savoir usiner vos pièces : il comprend également pourquoi les exigences de votre secteur existent — et comment les satisfaire de façon constante à chaque série de production.

Questions fréquemment posées sur les services d'usinage CNC sur mesure

1. Quelle est la différence entre les services d'usinage CNC standard et les services d'usinage CNC sur mesure ?

L'usinage CNC standard produit de grands volumes de pièces identiques à l'aide de spécifications prédéterminées, optimisées pour l'efficacité. Les services d'usinage CNC sur mesure adoptent une approche personnalisée, permettant de répondre à des dimensions non standard, des géométries uniques, des matériaux spécialisés et des tolérances extrêmement serrées. Les prestataires sur mesure détiennent également des certifications spécifiques à leur secteur d'activité, telles que la norme AS9100 pour l'aéronautique ou la norme ISO 13485 pour les dispositifs médicaux, ce qui leur permet de réaliser des projets soumis à des exigences réglementaires spécialisées que les opérations standard ne sont pas en mesure de satisfaire.

2. Comment obtenir un devis d'usinage CNC en ligne ?

Pour obtenir un devis d'usinage CNC en ligne, préparez vos fichiers CAO au format STEP (format privilégié) ou IGES, en veillant à ce que les unités soient correctes et que la géométrie soit étanche. Téléversez les fichiers sur les plateformes des fournisseurs, telles que celles proposées par des fabricants certifiés. Indiquez les spécifications relatives aux matériaux, aux tolérances, aux finitions de surface et aux quantités. Des fournisseurs certifiés IATF 16949, tels que Shaoyi Metal Technology, fournissent des devis rapides avec des délais d’exécution pouvant être aussi courts qu’un jour ouvrable pour les composants automobiles et de précision.

3. Quels matériaux conviennent le mieux aux pièces usinées CNC ?

Le choix du matériau dépend de vos exigences d'application. L'aluminium 6061 offre une excellente usinabilité et un bon rapport coût-efficacité pour les supports et les boîtiers. L'aluminium 7075 procure une résistance de niveau aérospatial. L'acier inoxydable 304/316 assure une résistance à la corrosion pour les applications médicales et marines. Les plastiques techniques tels que le Delrin excellent dans les applications de paliers à faible frottement, tandis que les alliages de bronze conviennent aux douilles soumises à une forte usure. Veillez toujours à adapter les propriétés du matériau aux exigences fonctionnelles, plutôt que de surdimensionner inutilement.

4. Comment puis-je réduire les coûts d'usinage CNC sans sacrifier la qualité ?

Réduire les coûts en assouplissant les tolérances sur les caractéristiques non critiques à la valeur standard de ±0,005 pouce, en choisissant des matériaux facilement disponibles tels que l’aluminium 6061, en simplifiant les géométries afin de minimiser le temps d’usinage et en concevant les pièces pour des dimensions d’outillages standards. Commander des lots plus importants permet de répartir les coûts de mise en place sur un plus grand nombre de pièces. La soumission de fichiers CAO prêts à la production élimine les retards liés aux cycles de clarification. Collaborer avec des fournisseurs certifiés garantit la qualité, tandis que leurs procédés efficaces maintiennent les coûts compétitifs.

5. Quelles certifications dois-je rechercher chez un fournisseur d’usinage CNC ?

L'ISO 9001 constitue la certification de base en matière de management de la qualité. Les applications aéronautiques exigent la norme AS9100, qui garantit la traçabilité et la gestion des risques. Les projets automobiles requièrent l'IATF 16949, une norme qui met l'accent sur la maîtrise statistique des procédés et la prévention des défauts — des fournisseurs tels que Shaoyi Metal Technology, titulaires de cette certification, livrent des composants à tolérances élevées et constamment conformes. La fabrication de dispositifs médicaux exige l'ISO 13485, qui couvre la biocompatibilité et la traçabilité complète. Vérifiez toujours les certifications directement auprès des organismes certificateurs.
