Pièces usinées décryptées : Du métal brut aux composants de précision

Quelles sont les pièces usinées et pourquoi sont-elles importantes

Vous êtes-vous déjà demandé comment le moteur de votre voiture ou l’instrument chirurgical utilisé dans un hôpital obtient sa forme précise ? La réponse réside dans les pièces usinées, ces composants de précision qui permettent au secteur industriel moderne de fonctionner sans accroc.

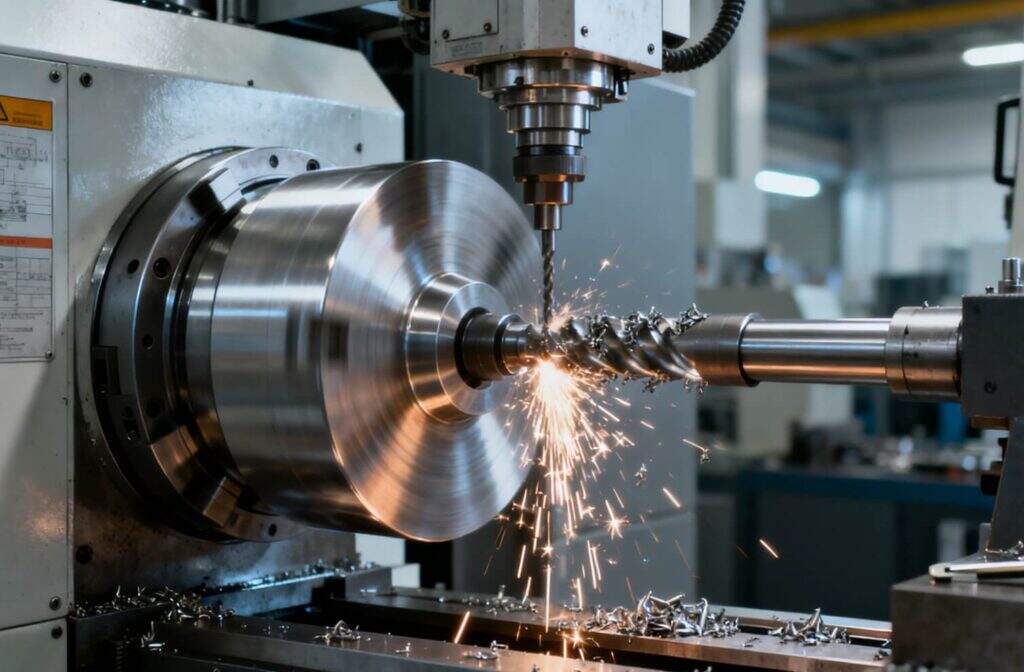

L’usinage est un procédé de fabrication soustractive au cours duquel du matériau est systématiquement retiré d’une pièce brute afin de créer un composant fini aux dimensions et aux spécifications précises.

Contrairement à l’impression 3D, qui construit les objets couche par couche, l’usinage primaire fonctionne en sens inverse : on part d’un volume de matière supérieur à celui nécessaire, puis l’on retire soigneusement tout ce qui n’appartient pas à la pièce finale. C’est comme un sculpteur qui taille le marbre pour faire apparaître la statue qu’il y voit.

De la matière première au composant de précision

Le parcours des pièces usinées commence par la matière première, qu’il s’agisse d’un bloc massif d’aluminium, d’une tige d’acier ou d’un plastique technique. Outils de coupe commandés par ordinateur puis l’on retire systématiquement du matériau conformément à des instructions numériques précises. Le résultat ? Des composants dont les tolérances sont exprimées en millièmes de pouce.

Ce qui rend ce procédé remarquable, c’est sa polyvalence. Selon 3ERP, les procédés d’usinage s’appliquent à une vaste gamme de matériaux, notamment les métaux, les plastiques, le bois, le verre et les composites. Cette souplesse explique pourquoi les composants usinés sont présents dans pratiquement tous les secteurs industriels imaginables.

Le principe de fabrication soustractive

Voici une règle pratique utilisée par de nombreux fabricants : si votre conception nécessite l’élimination d’environ 40 % ou plus du matériau brut, l’usinage est probablement votre meilleur choix de fabrication. En dessous de ce seuil, des méthodes alternatives telles que la fonderie ou le forgeage peuvent s’avérer plus économiques.

L’approche soustractive offre des avantages distincts par rapport à la fabrication additive. Les pièces produites selon cette méthode présentent généralement de meilleures propriétés mécaniques et nécessitent moins de finitions postérieures. Comme l’indique Xometry, la fabrication soustractive excelle dans la production à grande échelle de pièces allant de simples à modérément complexes, à partir d’une large gamme de matériaux.

Pourquoi l’élimination de matière est-elle importante

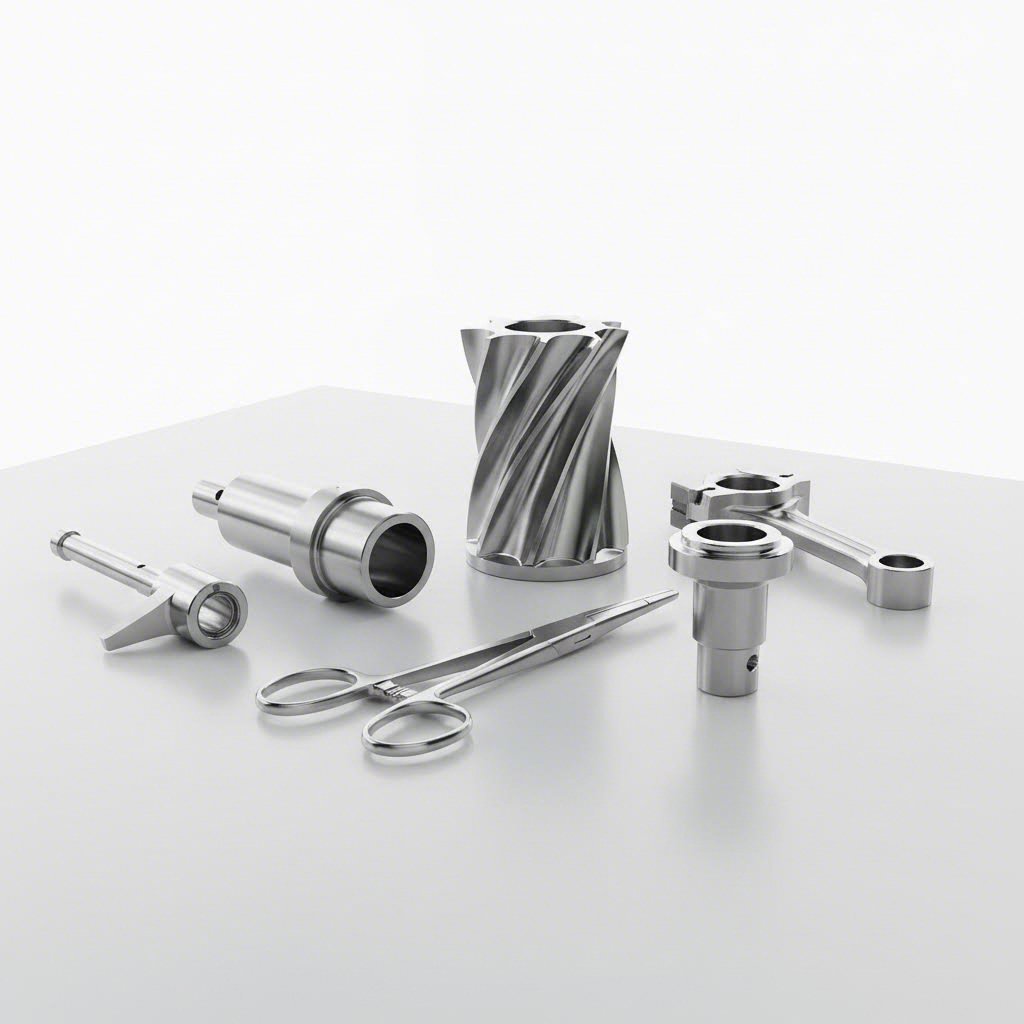

Les pièces usinées constituent l'ossature de la fabrication moderne dans de nombreux secteurs :

• Automobile : Pièces de moteur, carter de boîte de vitesses et éléments de suspension
• Aéronautique : Structures de fuselage, trains d'atterrissage et pièces de moteur
• Médical : Instruments chirurgicaux, implants orthopédiques et composants d'équipements d'imagerie
• Électronique grand public : Coques de smartphones, boîtiers d'ordinateurs portables et dissipateurs thermiques

La précision atteignable par usinage, souvent inférieure à 0,025 mm (0,001 pouce) ou encore plus fine, ne peut tout simplement pas être égalée par la plupart des autres méthodes de fabrication. Ce niveau de précision garantit que les composants critiques s'assemblent parfaitement et fonctionnent de façon fiable dans des conditions exigeantes.

Comprendre ce qu'est l'usinage et comment ces procédés fonctionnent vous fournit les bases nécessaires pour prendre des décisions plus éclairées concernant la fabrication de composants, que vous conceviez un prototype ou planifiiez une production à grande échelle.

Explication des procédés d'usinage essentiels

Maintenant que vous comprenez ce qu’impliquent les pièces usinées, la question suivante est la suivante : quel procédé devez-vous utiliser ? La réponse dépend entièrement de la géométrie de votre pièce, du matériau utilisé et des exigences en matière de précision. Examinons les principaux procédés d’usinage afin que vous puissiez prendre des décisions éclairées.

Usinage CNC par fraisage contre usinage CNC par tournage

Imaginez la différence entre un potier qui façonne de l’argile sur un tour en rotation et un sculpteur qui taille un bloc de pierre. Cette distinction fondamentale illustre parfaitement l’essence de l’usinage CNC par tournage comparé à l’usinage CNC par fraisage.

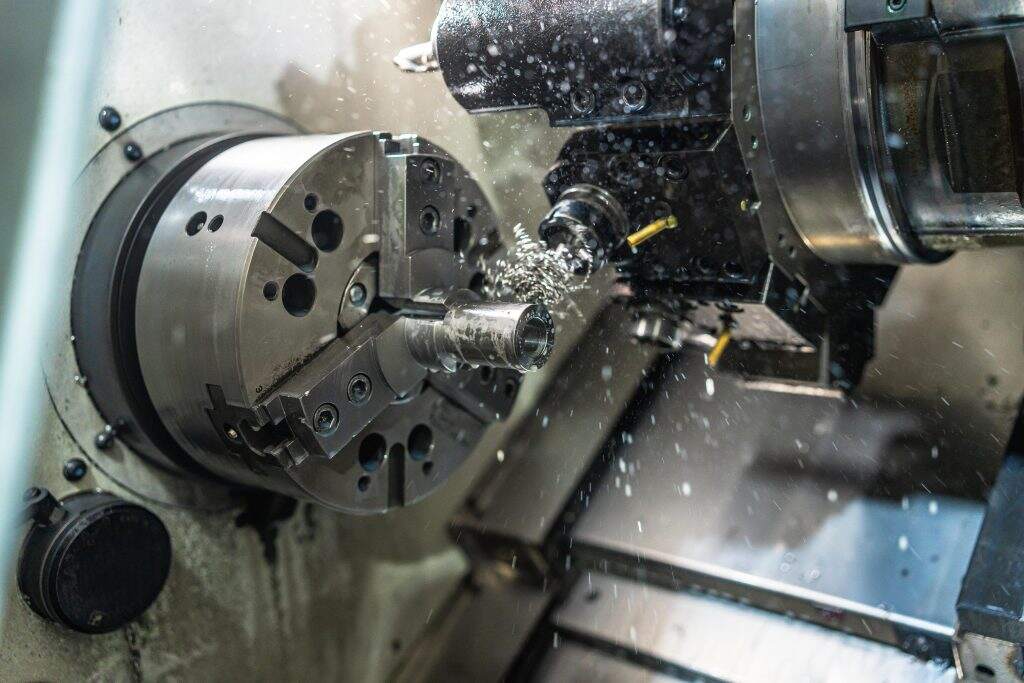

Dans Tournage CNC , la pièce à usiner tourne tandis qu’un outil de coupe fixe enlève du matériau. Selon Unionfab, ce procédé excelle dans la fabrication de pièces présentant une symétrie axiale, telles que les arbres, les boulons et les poulies, avec d’excellentes finitions de surface. Lorsque vous avez besoin de formes cylindriques ou coniques, un service d’usinage CNC par tournage offre une rapidité et une précision que d’autres méthodes ne sauraient égaler.

Usinage CNC fonctionne différemment. Ici, l’outil de coupe tourne tandis que la pièce reste immobile ou se déplace le long de plusieurs axes. Cette disposition permet une polyvalence exceptionnelle pour créer des géométries 3D complexes, des rainures, des poches et des contours élaborés. Une machine à découper à commande numérique programmée pour des opérations de fraisage peut traiter aussi bien des surfaces planes que des gravures détaillées.

Lequel choisir ? Prenez en compte les principes suivants :

• Choisissez le tournage lorsque votre pièce présente une symétrie de révolution ou nécessite des usinages extérieurs sur des formes cylindriques
• Choisissez le fraisage lorsque votre conception comporte des formes non symétriques par révolution, des contours complexes ou nécessite des rainures et des poches
• Envisagez les deux procédés lorsque votre pièce requiert des éléments propres à chacun d’eux ; de nombreux centres d’usinage modernes combinent en effet les capacités de tournage et de fraisage

Lorsque l’usinage suisse devient indispensable

Que se passe-t-il lorsque vous avez besoin de pièces à la fois très petites et d’une précision extrême ? Les tours conventionnels éprouvent des difficultés avec les composants de petit diamètre, car le matériau a tendance à fléchir et à vibrer pendant l’usinage. C’est ici qu’intervient l’usinage suisse.

Un tour suisse fonctionne selon un principe fondamentalement différent. Comme l’explique Xometry, la pièce est soutenue par un manchon de guidage positionné extrêmement près de la zone d’usinage. Cette conception réduit considérablement les vibrations et permet d’usiner des composants présentant des rapports hauteur/diamètre plus élevés ainsi que des tolérances plus serrées.

L’usinage suisse excelle dans des applications spécifiques :

• Appareils médicaux : Instruments chirurgicaux, implants dentaires et composants orthopédiques
• Aéronautique : Fixations aéronautiques, raccords hydrauliques et boîtiers de capteurs
• Électronique : Broches de connecteurs, douilles et sondes de contact

La précision atteignable grâce à ce procédé est remarquable. Les machines suisses peuvent maintenir des tolérances diamétrales de ± 0,0004 mm sur des pièces petites et sensibles à la flexion. En outre, plusieurs outils travaillent simultanément, ce qui rend les services d’usinage de précision basés sur la technologie suisse à la fois plus rapides et plus rentables pour la production en grande série de composants de petite taille.

Procédés spécialisés pour matériaux difficiles à usiner

Tous les défis d’usinage ne peuvent pas être résolus uniquement par fraisage ou tournage. Plusieurs procédés spécialisés répondent à des besoins spécifiques de fabrication :

Forage permet de créer des trous précis à travers la pièce. Bien qu’il semble simple, l’obtention d’un positionnement précis des trous, de rapports profondeur/diamètre adéquats et d’une finition propre nécessite une sélection rigoureuse des outils et des paramètres du procédé.

Le broyage utilise des meules abrasives afin d’obtenir des finitions de surface exceptionnelles et des tolérances très serrées. Lorsque vos pièces usinées CNC nécessitent un niveau de précision supplémentaire ou une finition miroir, le meulage devient l’opération de finition privilégiée.

Usinage par décharge électrique (EDM) enlève du matériau à l’aide d’étincelles électriques plutôt que par usinage mécanique. Ce procédé excelle lorsqu’il s’agit de travailler des matériaux extrêmement durs ou de créer des caractéristiques internes complexes auxquelles les outils conventionnels ne peuvent pas accéder. L’usinage par décharge électrique (EDM) est particulièrement précieux dans la fabrication d’outillages et de matrices, où les composants en acier trempé sont la norme.

Nom du processus	Meilleures applications	Tolérances typiques	Compatibilité des matériaux	Géométrie de pièce idéale
Usinage CNC	Formes 3D complexes, rainures, poches, contours	±0,001" à ±0,005"	Métaux, plastiques, composites	Prismatique, non symétrique
Tournage CNC	Arbres, goupilles, douilles, pièces filetées	±0,001" à ±0,005"	Métaux, certains plastiques	Cylindrique, symétrique par rotation
Usinage suisse	Pièces de petite taille et de haute précision, dispositifs médicaux, connecteurs	±0,005 mm à ±0,025 mm	Acier inoxydable, laiton, titane, plastiques	Petit diamètre, rapport hauteur/diamètre élevé
Forage	Création de trous, taraudage, alésage	±0,002" à ±0,005"	Matériaux les plus usinables	Trous cylindriques
Le broyage	Finition de surface, caractéristiques à tolérances serrées	±0,0001" à ±0,001"	Métaux trempés, céramiques	Surfaces planes ou cylindriques
EDM	Matériaux durs, caractéristiques internes complexes	±0,005 mm à ±0,025 mm	Matériaux électriquement conducteurs	Cavités complexes, angles vifs

Comprendre ces distinctions vous aide à choisir dès le départ le procédé adapté. De nombreux prestataires de services d’usinage par tournage CNC et ateliers d’usinage proposent plusieurs capacités sous un même toit, ce qui leur permet de vous recommander l’approche optimale en fonction des exigences spécifiques de votre pièce. L’essentiel consiste à faire correspondre les besoins de votre conception aux points forts de chaque procédé, en trouvant un équilibre entre précision, rapidité et coût, selon vos volumes de production.

Sélection du matériau pour les composants usinés

Choisir le bon matériau représente la moitié de la bataille en usinage. Vous pouvez disposer d’un design parfait et des équipements les plus avancés, mais si vous sélectionnez un matériau inadapté, vous serez confronté à une usure excessive des outils, à des finitions de surface médiocres ou à des coûts qui dépasseront largement votre budget. Examinons ensemble les matériaux couramment utilisés dans les ateliers d’usinage et ce qui rend chacun d’eux unique.

Des métaux qui s’usinent comme du beurre

Lorsque les fraiseurs parlent de matériaux qui « se usinent comme du beurre », ils font référence aux indices d'usinabilité. Selon Machining Doctor , l'usinabilité est exprimée en pourcentage par rapport à l'acier SAE 1112 (qui sert de référence à 100 %). Des pourcentages plus élevés signifient une coupe plus facile, une durée de vie plus longue des outils et des coûts de production réduits.

Voici comment se classent les métaux courants :

• Alliages d’aluminium (usinabilité de 200 à 400 %) : Le champion incontesté de l’usinage facile. Une excellente conductivité thermique dissipe rapidement la chaleur, réduisant ainsi l’usure des outils. Idéal pour les composants aérospatiaux, les dissipateurs thermiques et les boîtiers d’électronique grand public.
• Laiton (usinabilité de 100 à 200 %) : Usinage propre avec un ébavurage minimal. Cet alliage cuivre-zinc produit des copeaux courts qui s’évacuent facilement. Parfait pour les connecteurs électriques, les quincailleries décoratives et les raccords de plomberie.
• Acier à usinage facile SAE 12L14 (usinabilité de 170 %) : La teneur en plomb améliore considérablement la cassure des copeaux. Couramment utilisé pour les fixations et raccords en grande série, où la finition de surface est primordiale.
• Acier au carbone (usinabilité de 50 à 70 %) : Le cheval de bataille de l'usinage industriel. L'équilibre entre résistance, coût et usinabilité en fait un matériau adapté aux composants structurels et aux pièces de machines.
• Acier inoxydable 303 (60 % d'usinabilité) : L'ajout de soufre améliore les caractéristiques de coupe par rapport aux autres aciers inoxydables. Utilisé couramment dans les équipements de transformation alimentaire et les applications marines.
• Acier inoxydable 316 (36 % d'usinabilité) : Plus difficile à usiner, mais offrant une résistance à la corrosion supérieure. Indispensable pour les dispositifs médicaux et les équipements de traitement chimique.
• Titane Ti-6Al-4V (20–25 % d'usinabilité) : Notoirement difficile à usiner, mais irremplaçable lorsque le rapport résistance/poids est déterminant. Les applications aérospatiales et les implants médicaux justifient les coûts supplémentaires d'usinage.

Quelle est la situation concernant les alliages de zinc et le bronze usinable ? Les alliages de zinc s'usinent généralement bien, avec un indice d'usinabilité compris entre 80 et 120 %, ce qui les rend populaires pour les pièces moulées sous pression nécessitant des opérations d'usinage secondaires le bronze constitue un cas intéressant. Bien que le bronze au phosphore soit usinable de manière raisonnable, avec un taux d’usinabilité d’environ 65 %, il provoque une usure importante des outils en raison de son caractère abrasif. Le choix adéquat d’un fluide de coupe et l’utilisation d’outils en carbure permettent de maîtriser ces difficultés lors de l’usinage de composants en bronze destinés aux paliers et aux bagues.

Plastiques techniques pour applications de précision

Les plastiques offrent des avantages que les métaux ne peuvent tout simplement pas égaler. Selon Hubs, l’usinage CNC des plastiques permet d’obtenir des pièces plus légères, à moindre coût, avec des temps d’usinage plus courts et une usure réduite des outils par rapport aux métaux.

Toutefois, les plastiques présentent leurs propres défis. Leur sensibilité à la chaleur peut entraîner une fusion ou une déformation. Certains matériaux absorbent l’humidité, ce qui provoque des variations dimensionnelles au fil du temps. La compréhension de ces caractéristiques vous aide à sélectionner le plastique approprié pour votre application.

Plastique Delrin (également appelé polyacétal Delrin ou POM) se distingue comme le matériau de prédilection pour les composants mécaniques de précision. Ce matériau Delrin offre :

• Stabilité dimensionnelle exceptionnelle
• Coefficient de friction faible, idéal pour les engrenages et les roulements
• Résistance exceptionnelle à l'humidité
• Usinabilité exceptionnelle avec formation propre des copeaux

Lors de l’usinage du nylon, vous travaillez un matériau réputé pour sa ténacité et sa résistance à l’usure. Le nylon destiné aux applications d’usinage couvre un large éventail de pièces, allant des bagues aux composants structurels. L’inconvénient ? Le nylon absorbe l’humidité présente dans l’atmosphère, ce qui peut affecter les travaux exigeant des tolérances serrées. De nombreux ateliers usinent le nylon légèrement sous-dimensionné afin de compenser le gonflement post-usinage.

Polycarbonate offre une résistance aux chocs que peu de plastiques peuvent égaler. L’usinage CNC du polycarbonate permet de produire des composants transparents ou translucides destinés aux applications optiques, aux écrans de protection et aux boîtiers électroniques. Ce matériau s’usine proprement, mais nécessite une attention particulière à l’accumulation de chaleur afin d’éviter l’apparition de microfissures en surface.

Acrylique (PMMA) offre une transparence optique approchant celle du verre, pour un poids fractionnaire. Les capots d’affichage, les diffuseurs de lumière et les panneaux signalétiques reposent fréquemment sur des composants en acrylique usinés. Ce matériau se découpe parfaitement, mais est plus fragile que le polycarbonate.

Le PEEK représente l'extrémité haute performance des matières plastiques d'ingénierie. Doté d'une résistance approchant celle de certains métaux et d'une excellente résistance chimique, le PEEK bénéficie d'un prix premium, mais s'avère irremplaçable dans les applications exigeantes du secteur aérospatial et médical.

Alliages spécialisés et leurs défis uniques

Certaines applications exigent des matériaux qui poussent les capacités d'usinage à leurs limites. Les alliages spécialisés offrent des propriétés exceptionnelles, mais nécessitent des connaissances et des outillages spécialisés.

Kovar est un alliage fer-nickel-cobalt spécifiquement conçu pour les joints verre-métal. Son coefficient de dilatation thermique correspond étroitement à celui du verre borosilicaté, ce qui le rend essentiel pour les emballages électroniques hermétiques et les composants des tubes sous vide. Son usinabilité se situe dans la fourchette de 40 à 50 %, ce qui exige une attention particulière aux vitesses de coupe et au choix des outils.

Nitronic 60 pose un défi d'usinage fascinant. Selon Alliages hautes performances cet acier inoxydable renforcé à l'azote présente un taux d'usinabilité de seulement 24 % à l'état recuit. Le matériau se durcit rapidement par écrouissage pendant l'usinage et produit des copeaux filamenteux et tenaces. Toutefois, sa résistance exceptionnelle au grippage ainsi que sa résistance mécanique en font un matériau inestimable pour les composants de vannes, les éléments de fixation et les pièces résistant à l'usure.

Les données d'usinage pour le Nitronic 60 recommandent :

• Ébauche : 175 SFM avec une profondeur de 0,15 pouce et une avance de 0,015 pouce/tr.
• Finition : 200 SFM avec une profondeur de 0,025 pouce et une avance de 0,007 pouce/tr.
• Outils en carbure (grade C-2 pour l'ébauche, grade C-3 pour la finition)
• Montage rigide de la machine afin de minimiser les vibrations

L'Inconel et autres superalliages à base de nickel représentent l'extrémité la plus difficile en matière d'usinage. L'Inconel 718 présente un taux d'usinabilité de seulement 10 à 12 % à l'état vieilli, mais reste indispensable pour les composants de moteurs d'avion et les applications à haute température, où aucun autre matériau ne résiste.

La relation entre les propriétés des matériaux et les coûts de production est simple : à mesure que l’usinabilité diminue, l’usure des outils augmente, les vitesses de coupe baissent et les temps de cycle s’allongent. Une pièce usinée dans de l’aluminium à usinage libre peut coûter une fraction du prix d’un modèle identique en titane, non pas uniquement en raison du coût du matériau lui-même, mais en raison de la différence considérable de temps d’usinage et de consommation d’outillages.

Comprendre ces caractéristiques des matériaux vous permet de prendre des décisions plus éclairées quant à l’équilibre entre les exigences fonctionnelles et les contraintes économiques de fabrication. Le choix optimal du matériau tient compte non seulement de ce que la pièce doit accomplir, mais aussi de l’efficacité avec laquelle elle peut être produite.

Tolérances et spécifications d’état de surface

Vous avez sélectionné le bon procédé et le matériau adapté à vos pièces usinées de précision maintenant vient une décision qui peut faire ou défaire votre budget : quelle précision réelle vos tolérances doivent-elles vraiment avoir ? De nombreux ingénieurs ont tendance à spécifier par défaut les tolérances les plus serrées possibles, pensant qu’une tolérance plus serrée équivaut à une meilleure qualité. Or voici la réalité de la fabrication, qui pourrait vous surprendre.

Comprendre les classes de tolérance en pratique

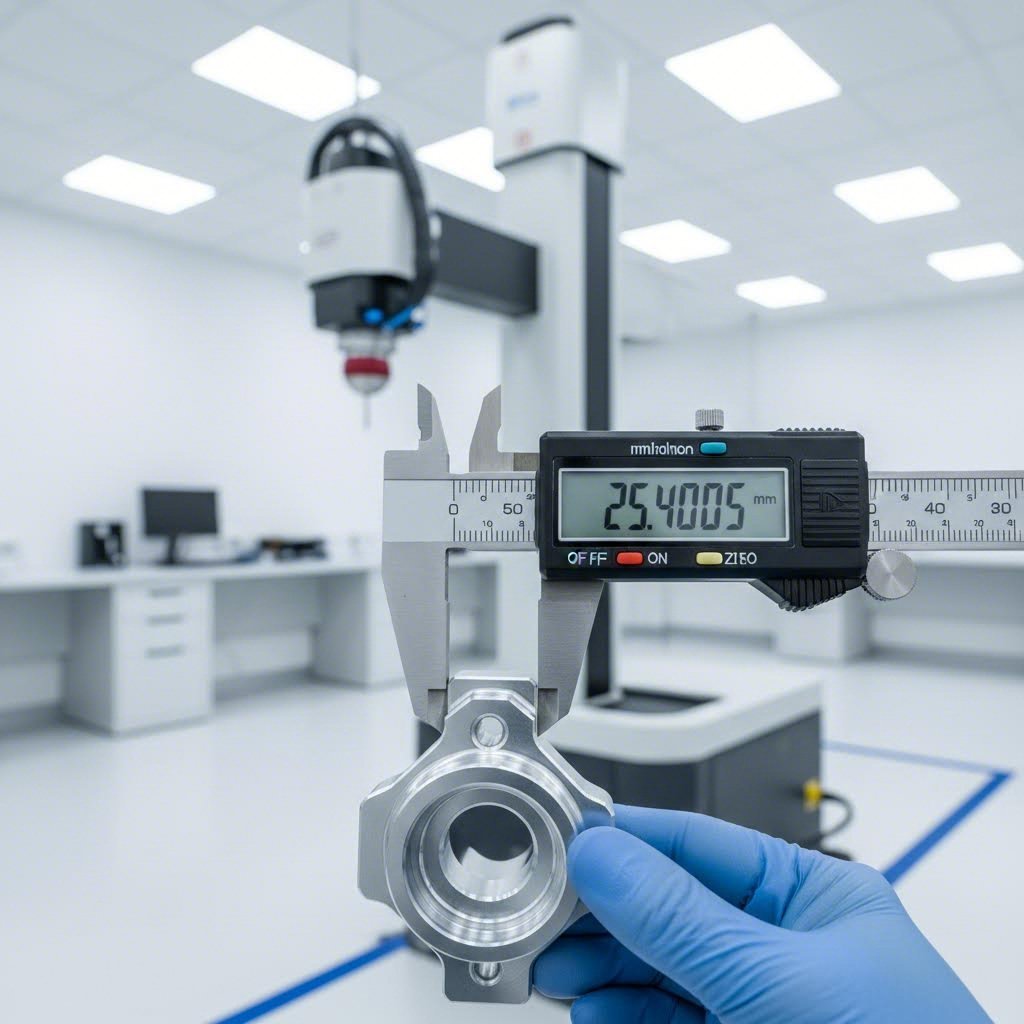

Les tolérances définissent la variation acceptable d’une cote. Lorsque vous spécifiez un diamètre de trou de 0,500 pouce avec une tolérance de ±0,005 pouce, vous indiquez au fraiseur que toute valeur comprise entre 0,495 et 0,505 pouce est acceptable.

Selon Modus Advanced , la relation entre tolérance et complexité de fabrication n’est pas linéaire : elle est exponentielle. Cette tolérance de 0,001 pouce que vous venez de spécifier a probablement doublé le coût de votre pièce et triplé son délai de livraison.

Les composants usinés de précision relèvent de catégories de tolérances distinctes, chacune ayant des implications différentes sur le plan de la fabrication :

• Tolérances standard (±0,005 pouce) : Atteignable avec des procédés d’usinage conventionnels dans des conditions normales. Aucun équipement particulier ni contrôle environnemental n’est requis.
• Tolérances de précision (±0,001 pouce) : Nécessite des équipements d’usinage de précision, une maîtrise rigoureuse du procédé et des opérateurs expérimentés. Les variations de température deviennent un facteur critique.
• Tolérances ultra-précises (±0,0001 pouce) : Exige des environnements à température contrôlée, une stabilisation thermique des machines et des protocoles d’inspection spécialisés. Réservé aux composants optiques, aux pièces critiques aérospatiales et aux instruments haute performance.

Que se passe-t-il lorsque vous spécifiez des tolérances plus serrées ? Le procédé de fabrication devient itératif : usiner, mesurer, ajuster, répéter. Une pièce d’usinage de précision pouvant être réalisée en une seule prise aux tolérances standard pourrait nécessiter plusieurs passes et des inspections intermédiaires pour répondre à des spécifications plus strictes.

État de surface et performance fonctionnelle

L'état de surface décrit la texture d'une surface usinée, généralement mesurée en valeurs Ra (rugosité moyenne), exprimées en micro-pouces ou en micromètres. Toutefois, l'état de surface va au-delà de l'aspect esthétique : il influe directement sur les performances en service de vos composants usinés CNC de précision.

Prenez en compte ces implications pratiques :

• Surfaces d'étanchéité : Trop rugueuse, une surface empêche un joint d'étanchéité de fonctionner correctement ; trop lisse, un adhésif peut ne pas assurer une liaison efficace.
• Surfaces de roulement : Une rugosité appropriée retient le lubrifiant dans les micro-vallées, tandis que des sommets lisses minimisent le frottement.
• Durée de vie en fatigue : Les surfaces rugueuses créent des concentrations de contraintes pouvant initier des fissures sous chargement cyclique.
• Interfaces d’assemblage : Les surfaces d'accouplement doivent présenter des états de surface compatibles afin d'assurer un ajustement et un fonctionnement corrects.

Les valeurs Ra courantes et leurs applications typiques sont les suivantes :

• ra 125–250 : Usinage brut, surfaces non critiques, opérations d'enlèvement de matière
• ra 63–125 : Surfaces usinées standard, composants mécaniques généraux
• 32-63 Ra : Finition correcte pour les pièces mécaniques de précision et les surfaces de palier
• 16-32 Ra : Finition fine pour les composants hydrauliques et les surfaces d’étanchéité
• 8-16 Ra : Finition très fine nécessitant des opérations d’usinage abrasif ou de polissage
• Inférieur à 8 Ra : Finitions miroir pour applications optiques, meulage et rodage spécialisés

La relation coût-tolérance

C’est ici que la rentabilité devient édifiante. Les coûts de fabrication augmentent de façon exponentielle à mesure que les tolérances se resserrent. Le tableau suivant illustre ce que cela signifie pour vos pièces usinées de haute précision :

Niveau de tolérance	Plage typique	Multiplicateur de coût	Méthodes requises	Applications communes
Rugueux	±0,030 pouce	1x (valeur de référence)	Usinage standard (fraisage/tournage)	Caractéristiques non critiques, enlèvement de matière
Standard	±0,005 pouce	1,5 à 2 ×	Machinerie CNC classique	Composants mécaniques généraux
Précision	±0,001 pouce	3 à 4 fois	Équipements de précision, régulation climatique	Ajustements de roulements, interfaces critiques
Ultra-précision	±0,0001 pouce	20–24×	Installation spécialisée de meulage, contrôlée en température	Composants optiques, critiques pour l’aérospatiale

Ces coefficients multiplicateurs reflètent bien plus que le simple temps d’usinage. Des tolérances plus serrées affectent tous les aspects de la production :

• Choix de la machine : Un travail de précision exige des équipements offrant une meilleure reproductibilité et une stabilité thermique accrue
• Contrôles environnementaux : Une pièce en aluminium de 300 mm se dilate d’environ 0,003 pouce pour chaque variation de température de 10 °C
• Exigences d'inspection : Les mesures complexes prennent nettement plus de temps que les simples vérifications dimensionnelles
• Taux de rebut : Une capacité de processus qui satisfait aisément des tolérances de ±0,005 pouce éprouve des difficultés à respecter des spécifications de ±0,001 pouce
• Délais de livraison: Les cycles itératifs d’usinage et de contrôle prolongent les délais de production

L’approche la plus judicieuse ? Élaborer une hiérarchie de tolérances fondée sur l’importance fonctionnelle. Les cotes critiques influençant le montage, l’étanchéité ou la sécurité méritent un contrôle rigoureux. Les cotes non critiques, destinées à l’enlèvement de matière, aux caractéristiques esthétiques ou aux zones de dégagement, peuvent accepter des tolérances plus larges sans incidence fonctionnelle.

Posez-vous ces questions avant de spécifier des tolérances serrées :

• Cette cote contrôle-t-elle réellement une fonction spécifique ?
• Comment les variations influencent-elles les performances de la pièce ?
• La conformité du matériau ou un ajustement lors du montage permettent-elles de compenser les variations ?
• Cette tolérance est-elle plus serrée que les variations thermiques prévues en conditions d’utilisation ?

La tolérance la plus coûteuse est souvent celle qui n’apporte aucun avantage fonctionnel. Comprendre cette relation transforme votre approche de la conception pour la fabrication et vous permet d’obtenir la précision requise sans payer pour une précision superflue.

Usinage comparé à d’autres méthodes de fabrication

Voici une question que la plupart des guides sur l’usinage évitent : quand faut-il éviter l’usinage ? En réalité, l’usinage CNC n’est pas toujours la meilleure solution. Parfois, le moulage par injection, l’impression 3D, la fonderie ou le forgeage offrent de meilleurs résultats à moindre coût. Savoir choisir la méthode adaptée à chaque cas distingue les décisions intelligentes en matière de fabrication des erreurs coûteuses.

Économie de l’usinage comparée au moulage par injection

Imaginez que vous ayez besoin de 10 000 boîtiers en plastique identiques. Les usineriez-vous un par un, ou créeriez-vous un moule pour les produire tous en quelques minutes ? La réponse dépend de la phase du cycle de vie du produit et du nombre de pièces dont vous avez besoin.

Selon RP World, le moulage par injection devient économiquement pertinent à partir d’environ 1 000 pièces. L’inconvénient ? Le délai de livraison s’élève à 3 à 5 semaines, contre 1 à 2 semaines pour l’usinage. En outre, ce moule représente un investissement initial important, souvent supérieur à plusieurs milliers de dollars selon sa complexité.

Les pièces usinées sur mesure excellent dans des contextes différents :

• Prototypage et itération de conception : Modifiez votre conception dès demain sans jeter des outillages coûteux
• Volumes faibles à moyens : Lorsque les quantités restent inférieures à 500–1 000 pièces, l’usinage s’avère souvent plus avantageux sur le plan économique
• Flexibilité des matériaux : Passez de l’aluminium à l’acier ou au titane sans avoir à refaire l’outillage
• Exigences de précision : La fabrication CNC permet d’atteindre des tolérances plus serrées que la plupart des procédés de moulage

Le point de basculement varie en fonction de la complexité de la pièce et du matériau. Les géométries simples en plastiques courants favorisent le moulage à des quantités plus faibles. En revanche, les pièces métalliques complexes sur mesure, avec des tolérances serrées, déplacent considérablement ce seuil vers le haut.

Lorsque l’impression 3D surpasse l’usinage traditionnel

l’impression 3D et la prototypage CNC semblent être des concurrents naturels, mais elles se complètent en réalité de manière remarquable. L’essentiel est de comprendre dans quels domaines chacune excelle.

Selon The Steel Printers , l’impression 3D métallique devient l’option la plus rentable pour de petits lots de production, notamment lorsqu’il s’agit de variantes de conception. Cette technologie ne nécessite aucun outillage et un temps de préparation minimal par rapport aux méthodes traditionnelles.

Choisissez l'impression 3D lorsque :

• La complexité est extrême : Canaux internes, structures en treillis et géométries impossibles à usiner
• Les quantités sont à l’unité : Prototypes uniques ou pièces fortement personnalisées
• La réduction de poids est essentielle : Conceptions optimisées topologiquement que l’usinage ne peut pas produire
• Les déchets de matériaux vous préoccupent : Les procédés additifs n’utilisent que la matière nécessaire, tandis que l’usinage élimine et rejette l’excédent

Toutefois, l’usinage CNC conserve des avantages indéniables dans d’autres domaines :

• Qualité de l’état de surface : Les pièces usinées nécessitent généralement moins de finitions ultérieures
• Précision dimensionnelle : L’usinage CNC atteint des tolérances de ± 0,001 mm, nettement meilleures que celles de la plupart des procédés d’impression 3D
• Sélection des matériaux : Quasiment tous les métaux et plastiques peuvent être usinés ; les options de matériaux pour l’impression 3D restent plus limitées
• Rapidité pour des volumes modérés : Une fois le paramétrage terminé, l’usinage produit des pièces plus rapidement pour des quantités supérieures à quelques dizaines d’unités

Moulage et forgeage comme alternatives viables

La fabrication de pièces va bien au-delà des procédés soustractifs. Le moulage et le forgeage constituent des alternatives éprouvées qui dominent certaines applications spécifiques.

COULÉ verse du métal liquide dans des moules pour créer des formes complexes en une seule opération. Selon QC Forge, ce procédé permet de produire économiquement une grande variété de formes et de dimensions complexes, avec des quantités allant d’une seule unité à plusieurs millions d’unités.

Choisissez le moulage lorsque :

• La géométrie de la pièce est très complexe, avec des caractéristiques internes
• Les volumes de production justifient l’investissement dans le moule
• Les propriétés matériaux des alliages moulés répondent à vos exigences
• Une certaine porosité et des variations dimensionnelles sont acceptables

Forgeage adopte une approche fondamentalement différente. Ce procédé martèle ou presse un métal solide afin de lui donner une forme, créant ainsi des pièces dotées de propriétés mécaniques supérieures. La déformation physique écrase les vides, disperse les impuretés et favorise une recristallisation dynamique qui améliore la résistance à la fatigue et la ténacité aux chocs.

Le forgeage s’impose lorsque :

• L’intégrité structurelle est primordiale (composants critiques pour la sécurité)
• La durée de vie en fatigue et la résistance aux chocs sont déterminantes
• La géométrie de la pièce est relativement simple
• Des propriétés mécaniques supérieures justifient des coûts plus élevés

De nombreuses opérations de fabrication de pièces mécaniques combinent ces méthodes. Une pièce forgée peut subir un usinage de précision afin d’atteindre ses dimensions finales. Une pièce moulée peut nécessiter des surfaces usinées pour les ajustements des paliers ou les interfaces d’étanchéité. La fabrication de pièces sur mesure repose rarement sur un seul procédé du début à la fin.

Méthode	Gamme de volume idéale	Complexité géométrique	Options de matériaux	Délai de livraison habituel	Coût par pièce (faible volume)	Coût par pièce (haut volume)
Usinage CNC	1-1,000	Modéré à élevé	Étendue (métaux, plastiques, composites)	1-2 semaines	$$$	$$$
Moulage par injection	1,000-1,000,000+	Élevée (avec angles d’éjection)	Thermoplastiques principalement	3-5 semaines	$$$$$ (outillage)	$
impression 3D (Métal)	1-100	Très élevé (caractéristiques internes)	Limitée, mais en croissance	De quelques jours à 2 semaines	$$	$$$$
COULÉ	100-100,000+	Très élevé	La plupart des métaux	4-8 semaines	$$$$	$
Forgeage	100-100,000+	Faible à modéré	Alliages courants uniquement	4 à 10 semaines	$$$$	$$

La vérité honnête concernant le choix du procédé ? Il n’existe pas de solution universellement optimale. Un ingénieur concepteur qui fabrique des pièces usinées sur mesure pour la validation de prototypes fait face à une économie totalement différente de celle d’un responsable de production passant une commande annuelle de 50 000 unités. L’approche la plus judicieuse consiste à prendre en compte votre volume spécifique, la complexité de la pièce, les exigences en matière de matériaux et les délais impartis, plutôt que de se rabattre systématiquement sur un procédé unique.

Comprendre ces compromis vous permet d'engager des échanges productifs avec vos partenaires de fabrication. Plutôt que de demander « Pouvez-vous usiner cette pièce ? », vous pouvez poser la question suivante : « Quelle est la méthode de production la plus rentable pour cette pièce, compte tenu de mes volumes ? » Ce changement de perspective révèle souvent des solutions que vous n'auriez jamais envisagées.

Lignes directrices de conception pour les pièces usinées

Vous avez sélectionné votre procédé, choisi votre matériau et spécifié des tolérances appropriées. Vient maintenant l’étape qui distingue les séries de production fluides des retards coûteux : concevoir votre pièce usinée de façon à ce qu’elle puisse effectivement être fabriquée de manière efficace. Les décisions que vous prenez à l’étape de modélisation CAO déterminent directement le temps d’usinage de votre pièce, la vitesse d’usure des outils et, en définitive, le coût unitaire de la pièce.

Règles de conception essentielles pour des pièces rentables

Considérez la conception pour la fabrication comme une façon de parler le même langage que votre atelier mécanique. Lorsque vos composants usinés par commande numérique respectent les directives établies, les mécaniciens peuvent utiliser des outillages standard, réduire au minimum les réglages et assurer la progression continue de vos pièces dans le processus de production, sans interruption.

Selon Summit CNC , le respect de ces principes fondamentaux permet de maintenir le coût de vos composants usinés à un niveau compétitif :

• Épaisseurs minimales des parois : Concevez des parois d’épaisseur supérieure à 0,02 pouce pour les métaux et à 1,5 mm pour les matières plastiques. Des parois trop fines deviennent fragiles, vibrent pendant l’usinage et se cassent fréquemment.
• Rayons internes des angles : Prévoyez des rayons d’au moins 0,0625 pouce (un tiers de la profondeur de la cavité) dans tous les angles verticaux internes. Les angles droits à 90 degrés sont pratiquement impossibles à usiner, car les outils de coupe ont une forme cylindrique.
• Limites de profondeur des poches : Limitez la profondeur des cavités à quatre fois au plus leur largeur. Des poches plus profondes nécessitent des outils à grande portée, ce qui augmente les vibrations, réduit la précision et accroît les coûts.
• Rapports profondeur/diamètre des perçages : Les forets standards fonctionnent de manière fiable jusqu’à une profondeur égale à 4 fois le diamètre du trou. Des trous plus profonds, allant jusqu’à 10 fois le diamètre, sont courants avec des forets spécialisés, tandis que toute profondeur supérieure exige des techniques expertes.
• Chanfreins plutôt que congés : Préférez les chanfreins aux congés sur les arêtes externes chaque fois que possible. L’usinage de congés nécessite des trajectoires d’outil 3D complexes, tandis que les chanfreins sont réalisés rapidement à l’aide de fraises à chanfreiner standard.
• Spécifications des filetages : Concevez des filetages M6 ou supérieurs lorsque cela est possible, car les outils de filetage CNC fonctionnent efficacement à ces dimensions. Une longueur d’engagement filetée égale à 3 fois le diamètre nominal assure une résistance maximale sans profondeur inutile.

Éviter les erreurs de conception courantes

Cela semble simple ? C’est précisément là que de nombreux concepteurs rencontrent des difficultés. Selon Hubs, certains choix de conception engendrent des complications en fabrication qui alourdissent les coûts et allongent les délais de livraison :

Poche profonde avec des rayons de congé très faibles représentent l'une des erreurs les plus coûteuses. Lorsque la profondeur de votre poche dépasse six fois le rayon de congé le plus petit, les fraiseurs doivent utiliser des outils de coupe à grande portée, particulièrement sensibles à la rupture. Le résultat ? Des vitesses de coupe réduites, un nombre accru de changements d’outils et des coûts accrus.

Caractéristiques esthétiques complexes qui ne remplissent aucune fonction utile augmentent le temps d’usinage sans apporter de valeur ajoutée. Ce motif décoratif peut paraître impressionnant dans votre modèle CAO, mais il pourrait doubler vos coûts de production. Concevez d’abord pour la fonctionnalité, puis n’ajoutez des éléments esthétiques que là où ils sont véritablement nécessaires.

Tolérances non standard partout impose des cycles d’inspection et de réglage excessifs. Comme l’indique American Micro Industries, spécifier des tolérances non critiques plus serrées que ± 0,005 pouce exige l’utilisation d’outils nouveaux ainsi qu’un temps supplémentaire de mise en place. Réservez les tolérances serrées aux caractéristiques qui en ont réellement besoin.

Accès limité aux outils crée des situations d'usinage impossibles. Chaque caractéristique de votre pièce usinée doit être accessible à l’outil de coupe approchant par le haut. Les caractéristiques cachées derrière des parois ou logées dans des coins inaccessibles ne peuvent tout simplement pas être usinées sans solutions ingénieuses qui augmentent les coûts.

Dépouilles sans dégagement adéquat provoquent des problèmes d’interférences d’outil. Si votre conception exige des dépouilles sur des parois internes, ajoutez un dégagement égal à au moins quatre fois la profondeur de la dépouille entre la paroi usinée et toute autre surface interne.

Optimisation de la géométrie pour une efficacité de production

Au-delà de l’évitement des erreurs, une optimisation proactive peut réduire considérablement vos coûts de production et vos délais de livraison. Envisagez les stratégies suivantes lors de la finalisation de vos composants mécaniques :

Minimisez le nombre de mises en position sur la machine. Chaque fois que la pièce est repositionnée, le temps de production augmente et la précision du positionnement peut varier. Selon American Micro Industries, les pièces nécessitant plus de trois ou quatre montages peuvent nécessiter une refonte. Alignez vos caractéristiques principales selon les six directions principales (haut, bas et les quatre côtés), afin que la plupart des opérations soient réalisées avec un nombre minimal de montages.

Utilisez des dimensions d’outils normalisées. Concevoir des caractéristiques compatibles avec les diamètres normalisés de forets, les pas de filetage et les diamètres d’outils de fraisage élimine le besoin d’outillages sur mesure. Cette simple pratique peut réduire de plusieurs jours votre délai de livraison et diminuer sensiblement le montant de votre devis.

Concevez pour le diamètre d’outil le plus grand possible dans la pratique. Une caractéristique usinable à l’aide d’une fraise de 12,7 mm est usinée plus rapidement et avec plus de précision qu’une caractéristique nécessitant une fraise de 3,175 mm. Les outils plus gros sont plus rigides, vibrent moins et enlèvent la matière de façon plus efficace.

Lorsque vous communiquez avec des ateliers d’usinage concernant vos composants mécaniques sur mesure, fournissez plus qu’un simple fichier CAO. Incluez :

• Plans techniques précisant les filetages, les tolérances critiques et les exigences de finition de surface
• Spécifications des matériaux, y compris la nuance et l’état
• Exigences quantitatives et volumes annuels attendus
• Notes fonctionnelles expliquant quelles caractéristiques sont critiques par rapport à celles qui sont purement esthétiques

L’intérêt d’une conception réfléchie va au-delà du coût unitaire. Des composants usinés sur commande numérique bien conçus permettent d’obtenir des devis plus rapidement, une production avec moins de problèmes de qualité et une expédition plus rapide. Ce prototype dont vous avez besoin la semaine prochaine ? Concevez-le en tenant compte de la possibilité de fabrication, et vous pourriez effectivement le recevoir dans les délais.

Contrôle qualité et certifications industrielles

Vous avez conçu votre pièce en tenant compte de la possibilité de fabrication et spécifié des tolérances appropriées. Mais comment savoir si les composants finis répondent effectivement à ces spécifications ? C’est ici que le contrôle qualité passe d’un simple exercice administratif à une garantie essentielle qui distingue les pièces métalliques usinées avec précision des déchets coûteux.

Méthodes d’inspection garantissant la précision

Imaginez recevoir une livraison de pièces mécaniques de précision, puis découvrir, lors du montage, que des dimensions critiques sont erronées. Ce scénario cauchemardesque est précisément ce que préviennent des protocoles d’inspection rigoureux. Les installations modernes d’usinage utilisent plusieurs méthodes de vérification, chacune adaptée à des défis de mesure spécifiques.

Les machines de mesure de coordonnées (CMM) représentent la référence absolue en matière de vérification dimensionnelle. Ces systèmes pilotés par ordinateur utilisent une sonde tactile pour mesurer avec précision des points sur la surface d’une pièce, afin de construire une carte complète en 3D de la géométrie du composant. L’inspection au CMM permet de vérifier des caractéristiques complexes, les positions des trous et les relations géométriques qui seraient impossibles à contrôler à l’aide d’outils portatifs.

Profilométrie de surface mesure la texture microscopique des surfaces usinées. Vous souvenez-vous des valeurs Ra évoquées précédemment ? Les profilomètres déplacent une pointe le long de la surface, enregistrant les pics et les creux afin de calculer les valeurs réelles de rugosité. Cette vérification garantit que vos surfaces d’étanchéité, vos interfaces de paliers et vos finitions esthétiques respectent bien les spécifications.

Test de dureté confirme que les procédés de traitement thermique ont permis d’atteindre les propriétés requises du matériau. Que l’on utilise les méthodes Rockwell, Brinell ou Vickers, la vérification de la dureté permet de détecter les anomalies du matériau avant que les pièces n’entrent en service, où une dureté insuffisante pourrait entraîner une usure prématurée ou une défaillance.

Vérification dimensionnelle l’utilisation de jauges étalonnées, de micromètres et de pieds à coulisse permet des contrôles rapides des dimensions critiques. Bien moins complets qu’une inspection par machine à mesurer tridimensionnelle (MMT), ces outils permettent une vérification efficace en cours de fabrication, ce qui permet de détecter les problèmes avant que des lots entiers ne sortent des tolérances spécifiées.

Les fabricants de pièces usinées de précision combinent généralement ces méthodes de façon stratégique. Une inspection de la première pièce à l’aide d’une MMT valide le paramétrage de la production. Des contrôles en cours de fabrication effectués avec des jauges portatives assurent un suivi continu de la qualité. L’inspection finale confirme que les pièces prêtes à être expédiées répondent à toutes les spécifications.

Certifications Qualité Expliquées

Lors de l'évaluation des services d'usinage CNC de précision, vous serez confronté à diverses certifications. Mais que garantissent réellement ces acronymes ? Comprendre leur champ d'application vous aide à sélectionner des fournisseurs adaptés aux exigences de votre secteur industriel.

• ISO 9001 – Fabrication générale : La référence internationale reconnue pour les systèmes de management de la qualité. Selon American Micro Industries, l'ISO 9001 établit des principes fondamentaux, notamment l'orientation client, l'approche par processus, l'amélioration continue et la prise de décision fondée sur des preuves. Cette certification démontre qu’un établissement documente ses flux de travail, surveille ses indicateurs de performance et traite les non-conformités par des actions correctives.
• AS9100 – Usinage CNC aéronautique : S'appuie sur l'ISO 9001 en y ajoutant des exigences spécifiques au secteur aérospatial. Cette norme met l'accent sur la gestion des risques, la documentation rigoureuse et le contrôle de l'intégrité des produits tout au long de chaînes d'approvisionnement complexes. Les installations d'usinage médical destinées aux clients du secteur aérospatial doivent assurer une traçabilité complète et répondre à des exigences exigeantes allant bien au-delà de celles de la fabrication générale.
• ISO 13485 – Dispositifs médicaux : La norme de référence en matière de management de la qualité pour la fabrication de dispositifs médicaux. Cette certification définit des contrôles stricts relatifs à la conception, à la fabrication, à la traçabilité et à l'atténuation des risques. Les installations certifiées ISO 13485 appliquent des pratiques détaillées de documentation, des contrôles qualité rigoureux ainsi que des procédures efficaces de traitement des réclamations et de rappel des produits.
• IATF 16949 – Applications automobiles : La norme mondiale en matière de gestion de la qualité automobile, qui combine les principes de l'ISO 9001 avec des exigences spécifiques au secteur visant l'amélioration continue, la prévention des défauts et une surveillance rigoureuse des fournisseurs. Les constructeurs automobiles imposent cette certification afin de garantir des pièces conformes, sans défaut, et des performances fiables de la chaîne d'approvisionnement.
• NADCAP – Procédés spéciaux : Le Programme national d'accréditation des entrepreneurs aérospatiaux et de défense (NADCAP) se concentre spécifiquement sur les procédés spéciaux tels que le traitement thermique, le traitement chimique et les essais non destructifs. Contrairement aux certifications qualité générales, l'accréditation NADCAP évalue les contrôles propres à chaque procédé afin de valider la capacité des fabricants à réaliser de façon constante des opérations spécialisées selon les normes les plus exigeantes.

Les certifications sont importantes car elles fournissent une validation indépendante. Selon American Micro Industries, les procédés certifiés signifient que les méthodes et les équipements eux-mêmes sont soumis à des normes documentées, ce qui favorise la cohérence d’un lot à l’autre. Le résultat est une réduction significative des défauts, des retouches et des déchets de matériaux.

Maîtrise statistique des procédés dans l’usinage moderne

Voici un élément qui distingue les bons ateliers d’usinage des excellents : au lieu de simplement détecter les défauts après leur apparition, les installations les plus performantes les empêchent de survenir dès le départ. C’est précisément là que la maîtrise statistique des procédés (SPC) transforme la qualité d’une approche réactive en une approche proactive.

Selon Machining Custom, la SPC permet aux fabricants de suivre en temps réel les données de production, d’identifier les anomalies et de prendre les mesures appropriées afin d’améliorer la stabilité de la qualité des pièces usinées. Cette démarche repose sur une surveillance continue, et non sur des inspections périodiques.

Comment fonctionne concrètement la SPC ?

• Collecte de données : Les paramètres de processus essentiels, notamment l’usure de l’outil, la vitesse de coupe, la vitesse d’avance et la précision dimensionnelle, sont capturés pendant la production
• Élaboration de cartes de contrôle : Des outils visuels affichent la variation des variables clés dans le temps, indiquant si les processus restent stables ou dérivent vers des conditions hors spécifications
• Détection d'anomalies : Lorsque des points de données dépassent les limites de contrôle prédéfinies, les opérateurs reçoivent immédiatement des alertes signalant une instabilité potentielle
• Analyse des causes profondes: L’enquête permet de déterminer si les problèmes proviennent des équipements, des matériaux, des paramètres de processus ou de facteurs environnementaux
• Mesures correctives: Des ajustements des paramètres de processus, des réglages des équipements ou des outillages permettent de résoudre les problèmes avant qu’ils ne produisent des pièces défectueuses

La puissance de la maîtrise statistique des procédés (MSP) réside dans sa capacité prédictive. En surveillant les tendances plutôt que des mesures isolées, les opérateurs peuvent détecter l’apparition de problèmes avant qu’ils ne génèrent des rebuts. Ainsi, l’usure progressive d’un outil de coupe produit des motifs de données qui déclenchent son remplacement avant que la dérive dimensionnelle ne conduise au rejet des pièces.

Pour les acheteurs évaluant des fournisseurs potentiels, demandez-leur des précisions sur leur mise en œuvre de la maîtrise statistique des procédés (SPC). Les installations qui utilisent la maîtrise statistique des procédés démontrent un engagement en faveur de la prévention des défauts, plutôt que de se contenter de les détecter. Cette approche proactive se traduit directement par une plus grande constance des pièces, moins de problèmes de qualité et des délais de livraison plus fiables.

Les systèmes et certifications qualité représentent bien plus que de simples exigences documentaires. Ils codifient les pratiques garantissant que chaque pièce mécanique de précision quittant une installation répond à ses spécifications. Comprendre ces systèmes vous aide à évaluer des partenaires de fabrication potentiels et à définir des attentes appropriées pour vos projets d’usinage.

Applications industrielles et exigences spécialisées

Maintenant que vous comprenez les systèmes et certifications qualité, voici la réalité qui rend la sélection des fournisseurs véritablement complexe : un atelier mécanique excellent dans l’usinage CNC de pièces automobiles pourrait éprouver des difficultés avec des composants aérospatiaux, même en utilisant du matériel identique. Pourquoi ? Parce que chaque secteur impose des exigences spécifiques qui influencent tout, de la manipulation des matériaux aux pratiques de documentation. Comprendre ces différences vous aide à identifier des partenaires dont l’expertise correspond précisément à vos besoins particuliers.

Exigences en matière d’usinage aérospatial

Lorsqu’une défaillance unique d’un composant peut entraîner l’arrêt d’un aéronef, les tolérances de fabrication deviennent une question de vie ou de mort. Selon Digital Journal , l’usinage CNC aérospatial s’effectue dans des tolérances de ±0,0005 pouce, soit environ un dixième de la largeur d’un cheveu humain. Ces spécifications ne résultent pas d’un perfectionnisme arbitraire. Elles reflètent des réalités opérationnelles où les jeux entre les extrémités des aubes de turbine et les carter moteur peuvent être aussi faibles que 0,010 à 0,020 pouce, à des températures dépassant 2 000 °F.

Qu'est-ce qui rend l'usinage des métaux aérospatiaux particulièrement exigeant ?

• Expertise en matériaux exotiques : Les alliages à haute température, tels que l'Inconel 718, sont usinés à des vitesses 5 à 10 fois inférieures à celles de l'aluminium, ce qui provoque une usure rapide des outils et des problèmes d'écrouissage. Les alliages de titane présentent une faible conductivité thermique, ce qui piège la chaleur au niveau des arêtes de coupe et accélère la dégradation des outils.
• Traçabilité complète : Chaque matière première doit être accompagnée de documents justificatifs, notamment des certificats de matériau, des numéros de lot thermique et une vérification de la composition chimique. Cette traçabilité suit les pièces depuis la matière première jusqu'à l'inspection finale.
• Exigence de zéro défaut : Le secteur aérospatial applique une exigence de zéro défaut, appuyée par la certification AS9100, qui étend la norme ISO 9001 en y intégrant une gestion de la configuration, une évaluation des risques et des protocoles de prévention des pièces contrefaites.
• Rapports d'inspection : Les équipements de mesure doivent présenter une précision supérieure de dix fois à celle requise pour la pièce ; ainsi, des pièces tolérées à ±0,0005 pouce nécessitent des équipements d'inspection précis à ±0,00005 pouce.
• Surveillance du processus : Des capteurs de force de coupe en temps réel, une imagerie thermique et une surveillance des vibrations permettent de prévenir les défauts avant qu’ils ne surviennent, plutôt que de les détecter a posteriori.

Les enjeux économiques renforcent ces exigences strictes. Les coûts liés à une maintenance non planifiée s’élèvent à 4 000 à 8 000 dollars américains par heure en pertes de revenus pour les compagnies aériennes. Dans les applications spatiales, le lancement d’un kilogramme de charge utile coûte environ 10 000 dollars américains, ce qui rend la fiabilité des composants absolument critique.

Normes relatives aux composants pour dispositifs médicaux

Les pièces métalliques usinées destinées au domaine médical font face à un défi différent : elles doivent fonctionner parfaitement tout en interagissant en toute sécurité avec les tissus humains. Selon Advantage Metal, la précision et la fiabilité dans la fabrication médicale ne concernent pas uniquement les performances ; elles sont essentielles pour garantir la sécurité et les soins aux patients.

Les exigences applicables à la fabrication de dispositifs médicaux comprennent :

• Validation de la biocompatibilité : Les matériaux entrant en contact avec les tissus humains ne doivent pas provoquer de réactions indésirables telles qu’une inflammation ou une infection. Les choix courants incluent l’acier inoxydable chirurgical et le titane, tous deux éprouvés comme sûrs pour un contact direct ou indirect avec les tissus.
• Compatibilité avec la stérilisation : Les composants doivent résister à des méthodes rigoureuses de stérilisation, notamment la stérilisation par autoclave et la stérilisation chimique, sans se dégrader. Les considérations de conception visent à minimiser les interstices et les défauts de surface susceptibles de retenir des bactéries.
• Précision de la finition de surface : Des surfaces lisses et polies facilitent une stérilisation efficace et réduisent l’adhésion bactérienne. Des éléments tels que les joints et les géométries complexes font l’objet d’une attention particulière afin d’assurer leur nettoyabilité.
• Conformité à la norme ISO 13485 : Cette certification définit des exigences strictes en matière de contrôle de la conception, de la fabrication, de la traçabilité et de l’atténuation des risques, spécifiques à la production de dispositifs médicaux.
• Documentation de validation : Chaque procédé de fabrication exige une documentation de validation attestant de la reproductibilité des résultats. Cette documentation soutient les dossiers réglementaires et constitue une preuve lors des audits.
• Considérations relatives aux salles blanches : Certains composants médicaux nécessitent des environnements de fabrication contrôlés afin de limiter la contamination par les particules.

Une collaboration précoce entre les équipes de conception et les fabricants s’avère particulièrement précieuse dans les applications médicales. Selon Advantage Metal, ce partenariat garantit que les conceptions sont conformes aux normes réglementaires et aux capacités de fabrication, évitant ainsi des retards coûteux ou des travaux de reprise pendant la production.

Exigences de production automobile

Les pièces mécaniques métalliques destinées à l’industrie automobile fonctionnent sous des pressions fondamentalement différentes de celles des composants aérospatiaux ou médicaux. Bien que les tolérances restent importantes, les défis déterminants portent sur le volume, le coût et la constance absolue sur des millions de pièces.

Les exigences clés en matière d'usinage automobile comprennent :

• Capacité de production à haut volume : Des séries de production comptant des milliers ou des millions d’unités exigent des procédés efficaces, des temps de changement minimisés et des équipements conçus pour un fonctionnement continu.
• Optimisation des coûts : Des prix compétitifs dans le secteur automobile exigent une attention constante à la réduction des délais de cycle, à l’optimisation de l’utilisation des matériaux et à l’efficacité des procédés. Chaque seconde gagnée par pièce se multiplie sur des volumes de production massifs.
• Qualité constante: La certification IATF 16949 garantit l’amélioration continue, la prévention des défauts et une surveillance rigoureuse des fournisseurs. Les équipementiers automobiles (OEM) imposent cette norme afin d’assurer des performances fiables de la chaîne d’approvisionnement.
• Contrôle statistique des processus : La mise en œuvre de la maîtrise statistique des procédés (MSP) permet de surveiller la production en temps réel et d’identifier les tendances avant qu’elles ne conduisent à la fabrication de pièces hors spécifications. Cette approche proactive maintient la qualité tout au long de séries de production prolongées.
• Évolutivité : Les fournisseurs doivent être capables de faire face aux fluctuations de la demande, en augmentant ou en réduisant leur production selon l’évolution des programmes véhicules au cours de leur cycle de vie.
• Expertise en usinage de l’aluminium : Les initiatives visant à alléger les véhicules exigent de plus en plus de composants en aluminium pour les assemblages de châssis, les pièces moteur et les éléments structurels.

Le secteur automobile exige des partenaires capables de concilier précision et économie de production. Un composant métallique usiné sur commande numérique par ordinateur (CNC) coûtant 50 $ pièce en petites séries doit atteindre un prix à un seul chiffre à volume de production sans compromettre la qualité.

Applications dans les produits de consommation

Les produits grand public présentent un autre ensemble de priorités. Ici, la qualité esthétique compte autant que la précision dimensionnelle, et la rapidité du développement peut déterminer le succès commercial.

L’usinage des produits grand public met généralement l’accent sur :

• Finitions esthétiques : Les surfaces visibles exigent une apparence uniforme, qu’il s’agisse d’un brossage, d’un polissage, d’une anodisation ou d’une peinture. Des défauts de surface inacceptables sur un boîtier de smartphone pourraient être tolérés lors de l’inspection d’un composant industriel.
• Itération rapide : Les cycles de développement des produits réduisent considérablement les délais. Les fournisseurs soutenant les produits grand public doivent produire des prototypes rapidement, souvent en quelques jours plutôt qu’en plusieurs semaines.
• Flexibilité de conception : Les produits grand public évoluent rapidement grâce à de multiples itérations de conception. Les partenaires de fabrication doivent faire preuve d’agilité pour intégrer fréquemment des modifications sans avoir recours à un rééquipement important.
• Variété de matériaux : Les applications grand public couvrent des boîtiers en aluminium, des garnitures en acier inoxydable, des éléments décoratifs en laiton et des plastiques techniques, ce qui exige une expertise étendue en matière de matériaux.
• Sensibilité au coût : Des prix concurrentiels sur le marché de la vente au détail exigent une fabrication efficace, même pour des volumes modérés.

Quel est le point commun à tous ces secteurs ? Le choix d’un fournisseur disposant d’une expérience pertinente et de certifications adéquates réduit considérablement les risques. Un atelier mécanique certifié selon la norme AS9100 maîtrise instinctivement les exigences documentaires du secteur aérospatial. Un site certifié IATF 16949 a déjà mis en œuvre les systèmes qualité exigés par les équipementiers automobiles (OEM). Plutôt que d’enseigner à votre fournisseur les exigences spécifiques de votre secteur, vous bénéficiez ainsi de son expertise accumulée et de ses systèmes de conformité déjà établis.

Lors de l'évaluation de partenaires potentiels en fabrication, allez au-delà des capacités générales en usinage. Interrogez-les sur leur expérience dans votre secteur d'activité spécifique, examinez leur portefeuille de certifications et demandez des références provenant d'applications similaires. Cette approche ciblée de la sélection des fournisseurs positionne votre projet pour le succès, dès le premier devis jusqu'à la livraison finale.

Choisir le bon partenaire en usinage

Vous maîtrisez les procédés, les matériaux, les tolérances et les exigences sectorielles. Il ne vous reste plus qu'à prendre la décision qui lie l'ensemble : choisir un partenaire de fabrication capable de concrétiser réellement vos conceptions. Que vous recherchiez des ateliers d'usinage CNC à proximité ou que vous évaluiez des fournisseurs à l'échelle nationale, les critères d'évaluation restent identiques. Le bon partenaire transforme vos plans en réalité. Le mauvais partenaire engendre retards, problèmes de qualité et dépassements budgétaires susceptibles de compromettre l'ensemble de votre projet.

Évaluer les capacités du partenaire en usinage

Commencez votre évaluation par une analyse lucide des capacités techniques. Selon WMTCNC, vous devez évaluer si le fournisseur utilise des tours à commande numérique (CNC) avancés, des fraiseuses, des rectifieuses et des machines de mesure tridimensionnelles (CMM). Son équipe technique doit faire preuve de maîtrise des outils CAO/FAO et des capacités d'usinage multiaxes.

Lorsque vous visitez des ateliers d'usinage à proximité ou que vous évaluez des fournisseurs à distance, utilisez cette liste de contrôle d'évaluation :

• Portefeuille d'équipements : Utilisent-ils des fraiseuses modernes à 3 axes, des centres d'usinage avancés à 5 axes, ou les deux ? Des équipements âgés de moins de 10 ans indiquent un engagement envers les capacités techniques et la qualité.
• Expertise en matériaux : Ont-ils déjà usiné la nuance de matériau spécifique que vous utilisez ? Une expérience avec l'aluminium 6061 ne se transpose pas automatiquement à celle du titane ou des alliages exotiques.
• Capacités en matière de tolérances : Quelles plages de tolérances sont-elles capables d’atteindre de façon constante ? Vérifiez s’ils peuvent systématiquement respecter des spécifications de ±0,025 mm (±0,001 pouce) ou de ±0,127 mm (±0,005 pouce).
• Contrôle qualité en interne : Disposent-ils de capacités de mesure par machine à mesurer tridimensionnelle (CMM) pour la vérification de la qualité ? L’inspection en interne élimine les complications liées à la coordination et les éventuels problèmes de qualité.
• Procédés secondaires : Sont-ils capables de réaliser l’usinage par électro-érosion (EDM), les traitements de surface, le traitement thermique ou l’assemblage ? Disposer de ces capacités sous un même toit rationalise la production.
• Support technique : Proposent-ils des retours sur l’ingénierie pour la fabrication (DFM) lors de la phase de devis ? Les fabricants expérimentés identifient dès la phase de conception des opportunités de réduction des coûts.

Selon Rivcut, les meilleurs partenaires de fabrication sont capables de fournir des retours pertinents sur la conception, de suggérer des approches alternatives améliorant la fabricabilité et d’anticiper les difficultés potentielles avant qu’elles ne deviennent des problèmes. Cette approche fondée sur un partenariat collaboratif permet d’obtenir de meilleurs résultats que ceux offerts par des fournisseurs qui se contentent de fabriquer, sans poser de questions, ce que vous leur spécifiez.

Du prototype à la production en volume

C’est ici que de nombreuses relations acheteur-fournisseur rencontrent des difficultés : l’atelier spécialisé dans la fabrication de prototypes peut éprouver des difficultés à passer à la production en série, tandis que les spécialistes de la grande série pourraient ne pas être économiquement avantageux pour les petites commandes. Trouver des solutions d’usinage sur mesure qui évoluent en fonction de vos besoins évite des changements de fournisseur coûteux et pénibles en cours de projet.

Selon UPTIVE Manufacturing, lors de la comparaison de partenaires potentiels, prenez en compte leurs offres de services, leur fiabilité, leur capacité d’adaptation à l’échelle et leur expertise dans la gestion de votre type de produit. Choisir le bon partenaire, doté d’une expérience pertinente, pourrait vous permettre d’économiser des milliers de dollars, car il connaît les pièges courants ainsi que les moyens les plus efficaces de les éviter.

Questions à poser concernant la capacité d’adaptation à l’échelle :

• Quelle est votre fourchette habituelle de volumes commandés ? Assurez-vous qu’il y ait une adéquation entre leur zone d’optimisation et les besoins de votre projet.
• Êtes-vous en mesure de traiter aussi bien les quantités de prototypes que les volumes de production, sans variation de qualité ?
• Quelles différences de délais de livraison existent entre les séries de prototypes et les lots de production ?
• Comment gérez-vous la transition du développement à faible volume à la production à grande échelle ?
• Proposez-vous des services accélérés pour les itérations de prototypes soumises à des contraintes temporelles strictes ?

La vérification des certifications devient critique à ce stade. Recherchez la norme ISO 9001 comme référence minimale en matière de qualité, puis vérifiez les certifications spécifiques au secteur concerné par votre application. La norme AS9100 est essentielle pour l’aéronautique, la norme ISO 13485 pour les dispositifs médicaux et la norme IATF 16949 pour les composants automobiles. Selon Rivcut, les ateliers ne disposant pas des certifications pertinentes pour votre secteur constituent un signal d’alerte important, car ils peuvent manquer des systèmes et de la rigueur nécessaires pour garantir une qualité constante.

Pour les applications automobiles en particulier, trouver un usineur à proximité disposant de la certification IATF 16949 garantit que le fournisseur possède déjà les systèmes qualité exigés par les équipementiers automobiles (OEM). Envisagez Shaoyi Metal Technology à titre d’exemple de ce qu’il faut rechercher chez un partenaire en usinage automobile. Leur certification IATF 16949 et la mise en œuvre de la maîtrise statistique des procédés démontrent l’infrastructure qualité requise pour les applications automobiles exigeantes. Dotés de capacités couvrant la fabrication rapide de prototypes jusqu’à la production de masse, avec des délais d’exécution pouvant être aussi courts qu’un jour ouvrable, ils incarnent la capacité d’adaptation à l’échelle que les chaînes d’approvisionnement automobiles exigent. Leurs services d’usinage CNC de précision pour les ensembles de châssis et les douilles métalliques sur mesure illustrent l’expertise spécialisée qui réduit les risques liés à l’approvisionnement de composants automobiles.

Construire des relations de fabrication à long terme

La qualité de la communication prédit souvent l’ensemble de la relation de travail. Selon Rivcut, les ateliers réactifs fournissent généralement leurs devis dans un délai de 24 à 48 heures, ce qui témoigne à la fois de leur efficacité et de leur souci du service client. La réactivité initiale fixe le ton de la collaboration continue.

Surveillez ces indicateurs de communication :

• Délai de devis : Une réponse dans les 24 à 48 heures suggère des opérations bien organisées et une orientation client affirmée.
• Collaboration technique : La volonté de discuter d’alternatives de conception et de proposer des améliorations traduit une mentalité de partenariat.
• Transparence : Des réponses claires concernant les capacités, les limites et les délais réalistes renforcent la confiance.
• Qualité de la documentation : Les rapports d’inspection complets, les certificats de conformité et les certificats relatifs aux matériaux doivent être fournis sans qu’il soit nécessaire de les demander.
• Mises à jour proactives : Vous ne devriez pas avoir à solliciter constamment des mises à jour sur l’état d’avancement ni vous interroger sur la progression de votre commande.

Les ateliers mécaniques locaux offrent des avantages distincts pour les projets complexes nécessitant une collaboration étroite. Les réunions en personne favorisent une meilleure compréhension des exigences, tandis que la proximité permet des itérations rapides de la conception et une résolution accélérée des problèmes. Lorsque vous recherchez un atelier d’usinage CNC à proximité, gardez à l’esprit que les fournisseurs nationaux livrent généralement sous 2 à 3 jours, contre 2 à 3 semaines pour l’expédition internationale.

Avant de vous engager dans des volumes de production importants, envisagez de commencer par un projet pilote. Selon WMTCNC , commencer par un projet de prototype est le moyen le plus rapide de vérifier réellement les capacités d’un fournisseur, sa rigueur processuelle et son état d’esprit en matière de qualité avant de passer à une production à grande échelle. Cette commande-test permet de valider l’exécution de la qualité, l’efficacité de la communication et la précision des délais avant d’établir un partenariat à long terme.

Surveillez ces signes d’alerte pendant l’évaluation :

• Réticence à fournir des références ou à partager des documents de certification
• Communication imprécise ou contradictoire concernant les capacités ou les délais
• Prix nettement inférieurs aux tarifs du marché, sans explication claire
• Absence de système qualité documenté ou de procédures d’inspection formalisées
• Manque de soutien technique ou de retours sur la conception pour la fabrication (DFM) durant la phase de devis
• Assurance manquante ou certifications expirées

L'objectif va au-delà de la simple recherche d'un fournisseur capable de fabriquer vos pièces. Vous construisez un partenariat industriel qui soutient votre parcours de développement produit, depuis le premier prototype jusqu'à l'industrialisation à grande échelle. Les meilleures relations se nouent avec des ateliers d'usinage situés à proximité ou avec des fournisseurs éloignés qui comprennent parfaitement vos produits, anticipent vos besoins et s'investissent dans votre réussite. Cette approche collaborative génère, sur le long terme, bien plus de valeur que des relations purement transactionnelles avec des fournisseurs.

Questions fréquemment posées sur les pièces d'usinage

1. Qu’est-ce qu’une pièce usinée ?

Les pièces usinées sont des composants de précision obtenus par fabrication soustractive, méthode dans laquelle du matériau est systématiquement retiré d'une pièce brute à l'aide d'outils de coupe spécialisés. Contrairement aux procédés additifs tels que l'impression 3D, l'usinage part d'une matière plus abondante que nécessaire et élimine l'excédent afin d'obtenir des dimensions précises. Ces composants remplissent des fonctions critiques dans les secteurs automobile, aérospatial, médical et de l'électronique grand public, atteignant souvent des tolérances aussi serrées que 0,001 pouce (0,0254 mm) ou meilleures.

2. Quel est le coût de l’usinage de pièces ?

Les coûts d'usinage CNC varient généralement entre 50 $ et 150 $ par heure, selon la complexité de l'équipement et les exigences de précision. Les coûts finaux des pièces varient considérablement en fonction du choix du matériau, des tolérances spécifiées, de la complexité géométrique et du volume de production. Des tolérances plus serrées augmentent exponentiellement les coûts : un travail ultra-précis avec une tolérance de ±0,0001 pouce peut coûter 20 à 24 fois plus cher que des tolérances standard. Pour les applications automobiles, des partenaires tels que Shaoyi Metal Technology proposent des prix compétitifs avec des délais de livraison aussi courts qu’un jour ouvrable.

3. Quels sont les principaux types de procédés d’usinage ?

Les procédés d’usinage primaires comprennent le fraisage CNC pour les formes complexes en 3D et les cavités, le tournage CNC pour les composants cylindriques tels que les arbres et les douilles, l’usinage suisse pour les petites pièces de haute précision, le perçage pour la création de trous, le meulage pour obtenir des finitions de surface fines, et l’électroérosion (EDM) pour les matériaux durs et les caractéristiques internes complexes. Chaque procédé excelle dans des applications spécifiques : le tournage convient particulièrement aux pièces présentant une symétrie de révolution, tandis que le fraisage permet de traiter des géométries prismatiques comportant des rainures et des contours.

4. Quels matériaux conviennent le mieux à l’usinage CNC ?

Les alliages d'aluminium se distinguent par leur usinabilité, avec une note de 200 à 400 %, offrant une excellente conductivité thermique et des vitesses de coupe élevées. Le laiton s'usine proprement, avec un ébavurage minimal, tandis que les aciers à usinage facile associent résistance et aptitude à l'usinage. Les matières plastiques techniques, telles que le Delrin, assurent une stabilité dimensionnelle pour les composants mécaniques, et le nylon offre une grande ténacité pour les applications nécessitant une résistance à l'usure. Les alliages spéciaux, notamment le titane et l'Inconel, sont usinés lorsque des performances extrêmes justifient des coûts plus élevés et des temps de cycle plus longs.

5. Comment choisir le bon partenaire en usinage ?

Évaluez les partenaires potentiels en fonction de leurs capacités en matière d’équipements, de leur expertise des matériaux, de leurs performances en termes de tolérances et de leurs certifications sectorielles pertinentes. Prenez la certification ISO 9001 comme niveau minimal de qualité, ainsi que des certifications spécifiques au secteur, telles que l’IATF 16949 pour les applications automobiles ou l’AS9100 pour les applications aérospatiales. Évaluez leur capacité à passer à l’échelle, de la phase de prototypage aux volumes de production, leur réactivité en matière de communication ainsi que leurs compétences en soutien technique. Le lancement d’un projet pilote permet de valider l’exécution de la qualité avant de s’engager dans des séries de production plus importantes.
