TL ;DR

Les problèmes courants liés aux matrices progressives proviennent de trois domaines principaux : le mauvais alignement, les défauts de qualité des pièces et la dégradation des outils. Le mauvais alignement résulte souvent d'un pas, d'une progression ou d'un calibrage des piliers incorrect, ce qui entraîne la formation de caractéristiques à des emplacements erronés. Les défauts d'emboutissage tels que les bavures, les fissures et les plis affectent directement la qualité des pièces et sont généralement causés par l'usure de l'outil ou un mauvais contrôle du processus. Enfin, l'usure prématurée des composants de la matrice aggrave ces problèmes, entraînant une précision réduite et des temps d'arrêt coûteux.

Diagnostic des désalignements de matrice et des erreurs d'alimentation

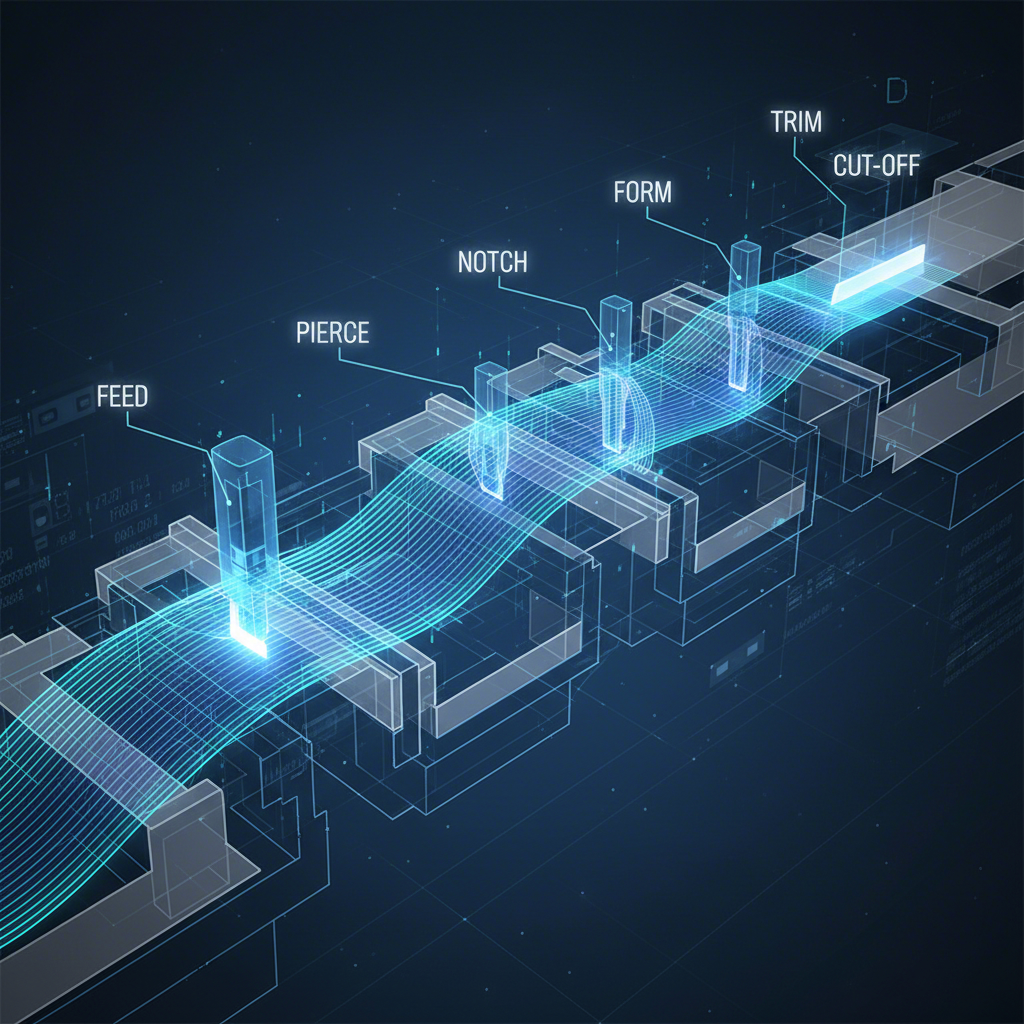

Le mauvais alignement et les erreurs d'alimentation du matériau figurent parmi les problèmes les plus critiques dans l'emboutissage progressif, car ils entraînent une succession de défaillances tout au long du processus. Le problème fondamental réside dans l'impossibilité de positionner et de repérer avec précision la bande de matériau à chaque poste. Lorsque la position de la bande est légèrement décalée, toutes les opérations ultérieures — du poinçonnage au formage — seront incorrectes, ce qui conduit à la mise au rebut de pièces et à d'éventuels dommages au moule. Ce positionnement précis est fondamental pour l'ensemble de l'opération, et son échec compromet les avantages de l'emboutissage progressif en termes de haute vitesse et de grand volume.

La cause la plus fréquente de ces erreurs est un pas ou une progression mal réglé, c'est-à-dire la distance dont la bande de matériau avance entre chaque poste. Selon une analyse réalisée par Dynamic Die Supply , si cette distance ou le moment de libération du poinçon n'est pas parfaitement calibré, la matrice ne peut pas positionner correctement la bande. Cela entraîne un décalage des éléments tels que les trous percés. Les pions d'entraînement, qui s'insèrent dans des trous préalablement percés afin de finaliser la position de la bande, sont essentiels. Ces pions doivent s'ajuster aux trous avec une tolérance très serrée, ne laissant que peu de marge d'erreur. Si l'alimentateur libère le matériau au mauvais moment, les pions ne peuvent pas s'engager correctement, ce qui provoque un mauvais positionnement.

Au-delà de l'étalonnage du système d'alimentation, les composants physiques de la matrice jouent un rôle essentiel. Des éléments de guidage usés ou endommagés, tels que les broches de guidage et les douilles, peuvent introduire du jeu et permettre au ruban de se déplacer. De même, un étalonnage incorrect du système de guidage (pilot) peut entraîner une retenue ou une libération du matériau au mauvais moment, perturbant ainsi le transfert régulier entre les postes. Un opérateur peu expérimenté pourrait être tenté d'ajuster directement les postes de formage, alors que la cause racine réside entièrement dans le système d'alimentation et de positionnement du matériau. Le diagnostic correct de ces problèmes exige une approche systématique qui commence par l'entrée du matériau dans la matrice.

Pour diagnostiquer efficacement ces problèmes d'alignement et d'alimentation, les opérateurs doivent suivre une liste de vérification structurée afin d'isoler la cause racine. Ce processus méthodique évite des ajustements inutiles des postes de la matrice et se concentre sur la véritable source de l'erreur.

• Vérifier le pas et la progression Mesurer la longueur réelle d'avancement de la tôle et la comparer à la spécification de conception de la matrice. Vérifier s'il existe des réglages incorrects au niveau du système d'alimentation.
• Vérifier l'engagement des pions pilotes : S'assurer que les pions pilotes s'insèrent dans les trous prépercés en douceur et sans accrochage. Vérifier l'usure des pions pilotes et confirmer que le jeu entre le pion et le trou est conforme aux tolérances admissibles.
• Étalonner le moment de relâchement de l'alimentateur : Confirmer que l'alimentateur relâche sa prise sur la bande de matière au moment précis permettant aux pions pilotes de prendre le relais du positionnement.
• Examiner les composants de guidage : Inspecter tous les pions de guidage, bagues et rails pour détecter tout signe d'usure, de grippage ou de dommage pouvant entraver un déplacement précis de la bande.
• Vérifier le frottement de la matière : S'assurer qu'aucun obstacle ni point de friction inutile n'empêche la bande d'avancer en douceur à travers la matrice.

Identification et correction des défauts courants en emboutissage

Même avec un alignement parfait, la qualité de la pièce emboutie finale peut être compromise par divers défauts. Ces imperfections sont des altérations indésirables de la géométrie ou de la finition de surface de la pièce, signalant souvent des problèmes sous-jacents liés à l'outillage ou aux paramètres du processus. L'identification du type spécifique de défaut constitue la première étape pour diagnostiquer sa cause et mettre en œuvre une solution efficace. Le traitement de ces problèmes est essentiel pour maintenir la fonctionnalité, l'apparence et la qualité globale des pièces.

L'un des défauts les plus fréquents est la formation d'arrêtes—des bords tranchants et surélevés sur la pièce. Franklin Fastener explique que les bavures sont généralement causées par un tranchant d'embout ou de matrice émoussé, ou par un jeu incorrect entre eux. Au fur et à mesure que les tranchants s'usent, ils ne cisèlent plus proprement le métal, mais le déchirent, laissant un bord rugueux. Cela affecte non seulement la qualité de la pièce, mais peut également poser un risque pour la sécurité et entraver les opérations d'assemblage ultérieures. L'inspection régulière et l'affûtage des outils constituent des mesures préventives essentielles.

Les autres défauts courants incluent le froissage, le flambage et la déchirure. Les plis apparaissent souvent lors des opérations d'emboutissage lorsque la force du serre-flan est insuffisante, permettant au métal en feuille de pénétrer de manière incontrôlable dans la cavité de la matrice. Inversement, si la force de maintien est trop élevée ou si le matériau manque de ductilité, cela peut entraîner des déchirures ou des fissures superficielles lorsque le métal est trop étiré. L'interaction entre les propriétés du matériau, la lubrification et les pressions de la matrice est délicate. Une seule cause racine, comme le choix d'une nuance de matériau inappropriée, peut se manifester par plusieurs défauts différents, soulignant l'importance d'une approche globale pour le diagnostic des problèmes.

Pour une référence rapide, le tableau suivant présente les défauts courants d'estampage et leurs causes principales, aidant ainsi les opérateurs à diagnostiquer rapidement les problèmes sur le plan de production.

Prévenir l'usure prématurée des outils et les dommages aux matrices

La longévité et l'état de santé de la matrice progressive elle-même sont fondamentaux pour une qualité constante des pièces. L'usure prématurée des outils correspond à la dégradation accélérée des composants de la matrice, ce qui entraîne une perte de précision et constitue une cause première de nombreux défauts d'estampage. La gestion de l'usure des outils ne se limite pas à une action correctrice ; elle exige une stratégie proactive axée sur la conception, le choix des matériaux et la maintenance, afin de protéger l'investissement important qu'une matrice progressive représente.

Plusieurs facteurs contribuent à l'usure accélérée. Comme détaillé par Manor Tool , les causes fréquentes incluent un choix inapproprié de matériaux (tant pour la pièce que pour l'outil), une conception déficiente de l'outil et un entretien insuffisant. Le frottement et l'impact constants lors du poinçonnage à haute vitesse dégradent les arêtes de coupe et les surfaces de formage. Un mauvais alignement, même minime, concentre les forces sur des zones spécifiques comme les broches de guidage, provoquant du grippage et une usure rapide. Avec le temps, cette dégradation entraîne des bavures, des imprécisions dimensionnelles et, éventuellement, des dommages catastrophiques au moule si rien n'est fait.

La conception et la construction initiales du moule sont essentielles pour prévenir ces problèmes. Des aciers à outils de haute qualité, des revêtements adaptés et une ingénierie robuste peuvent considérablement prolonger la durée de vie d'un moule. Pour des applications complexes, notamment dans des secteurs comme l'automobile où la précision est primordiale, il est essentiel de s'associer à un fabricant spécialisé. Par exemple, des entreprises comme Shaoyi (Ningbo) Metal Technology Co., Ltd. se concentre sur la création de matrices d'estampage automobile personnalisées en utilisant des simulations avancées et des processus certifiés IATF 16949 afin d'assurer durabilité et précision dès le départ. Investir dans une conception et une fabrication de moules supérieures offre un retour significatif en réduisant les temps d'arrêt et les coûts de maintenance tout au long de la durée de vie de l'outil.

Un programme structuré de maintenance préventive est le moyen le plus efficace de lutter contre l'usure des outils et d'éviter les pannes inattendues. En inspectant et en entretenant régulièrement la matrice, les opérateurs peuvent identifier et corriger des problèmes mineurs avant qu'ils ne s'aggravent et n'interrompent la production. Cette approche prolonge non seulement la durée de fonctionnement de la matrice, mais garantit également une production constante et de haute qualité.

Une liste de contrôle de base pour la maintenance préventive devrait inclure :

• Nettoyage régulier : Retirer tous les éjectas, copeaux et débris de la matrice après chaque cycle afin d'éviter les écrasements et les dommages.
• Calendrier d'affûtage : Surveiller les tranchants de coupe et respecter un calendrier régulier d'affûtage basé sur le nombre de cycles, et pas uniquement lorsque des bavures apparaissent.
• Vérification de la lubrification : S'assurer que les systèmes de lubrification fonctionnent correctement et que le type et la quantité appropriés de lubrifiant sont appliqués.
• Inspection des composants: Vérifier régulièrement les broches de guidage, les douilles, les ressorts et autres composants sujets à l'usure pour détecter tout signe de grippage, de fatigue ou de dommage, et les remplacer au besoin.
• Vérification du couple des fixations : Vérifier que tous les boulons et fixations sont serrés au couple spécifié afin d'éviter tout déplacement des composants pendant le fonctionnement.

Questions fréquemment posées

1. Quels sont les inconvénients du poinçonnage en matrice progressive ?

Les principaux inconvénients du poinçonnage en matrice progressive sont le coût élevé initial de l'outillage et sa complexité. Les matrices sont coûteuses à concevoir et à fabriquer, ce qui les rend moins adaptées aux petites séries. De plus, la conception complexe implique que le dépannage et la maintenance peuvent être plus compliqués et plus longs par rapport à des méthodes de poinçonnage plus simples. Ce procédé nécessite également davantage de matière première sous forme de bande porteuse, ce qui peut augmenter les taux de rebut.

2. Quels sont les avantages d'une matrice progressive ?

Le principal avantage d'une matrice progressive réside dans sa capacité de production à grande vitesse. Comme plusieurs opérations sont effectuées à chaque course de la presse sur une bande continue de matériau, les pièces peuvent être fabriquées très rapidement et de manière très efficace. Cela la rend idéale pour la production en grand volume, ce qui se traduit par un coût unitaire réduit par pièce. Ce procédé permet également de réaliser des géométries complexes dans un seul outil, garantissant une grande cohérence et répétabilité sur des millions de pièces.

3. Combien coûte une matrice progressive ?

Le coût d'une matrice progressive varie considérablement en fonction de la taille, de la complexité et de la précision de la pièce produite. L'outillage pour des pièces petites et simples peut coûter moins de 10 000 $. Toutefois, pour des conceptions grandes et complexes, notamment celles destinées aux applications automobiles ou électroniques avec des tolérances strictes, le coût peut facilement atteindre 50 000 $, 100 000 $ ou plus. Ce prix reflète l'ingénierie importante, l'usinage de haute précision et les matériaux de qualité nécessaires pour fabriquer un outil durable et fiable.
