TL ;DR

Les systèmes d'automatisation par outil de transfert représentent un procédé de fabrication efficace qui utilise un outil multi-station combiné à un mécanisme de transfert mécanique ou servo-commandé afin de déplacer et former automatiquement des pièces métalliques. Cette méthode est idéale pour la production de composants complexes en volumes moyens à élevés, offrant une plus grande liberté de conception pour des pièces complexes par rapport à l'emboutissage par outil progressif. Son principal avantage réside dans sa capacité à manipuler des pièces séparées, permettant ainsi des opérations plus complexes à chaque station.

Qu'est-ce que les systèmes d'automatisation par outil de transfert ?

Un système d'automatisation de matrice transfert est un procédé sophistiqué de formage métallique centré sur une matrice multi-postes. Contrairement aux méthodes d'estampage plus simples, un système de matrice transfert effectue plusieurs opérations — telles que le formage, le poinçonnage, le découpage et l'emboutissage — en séquence. La caractéristique distinctive est son mécanisme de transfert automatisé, qui saisit physiquement la pièce, la déplace vers la station suivante et la positionne avec précision pour l'opération ultérieure. Ce procédé est conçu pour des pièces trop complexes ou trop grandes pour une configuration à poste unique ou à matrice progressive.

Le principe fondamental consiste à traiter chaque pièce comme un composant distinct et individuel dès la première station. Dans la plupart des cas, l'opération initiale consiste à découper une ébauche à partir d'une bobine de matière brute. À partir de ce moment, la pièce est libérée du ruban de matière. Cette liberté permet d'effectuer des opérations impossibles en poinçonnage progressif, où la pièce reste attachée au ruban jusqu'à l'étape finale. Par exemple, les pièces peuvent être tournées, soulevées ou repositionnées selon différents angles, ce qui permet de créer des formes embouties profondes, des géométries irrégulières et des composants avec des caractéristiques sur plusieurs faces.

Les fabricants choisissent les systèmes de matrices à transfert lorsque la production exige un équilibre entre grand volume, complexité et rentabilité. Bien que l'investissement initial dans les outillages puisse être important, l'automatisation réduit considérablement les coûts de main-d'œuvre et augmente le débit pour des séries de production prolongées. Cette technologie est particulièrement répandue dans l'industrie automobile pour la fabrication d'éléments tels que des composants structurels, des carter et des pièces de sous-ensemble. Pour mieux comprendre son rôle dans la fabrication, il est utile de la comparer à d'autres méthodes courantes de poinçonnage au moyen de matrices.

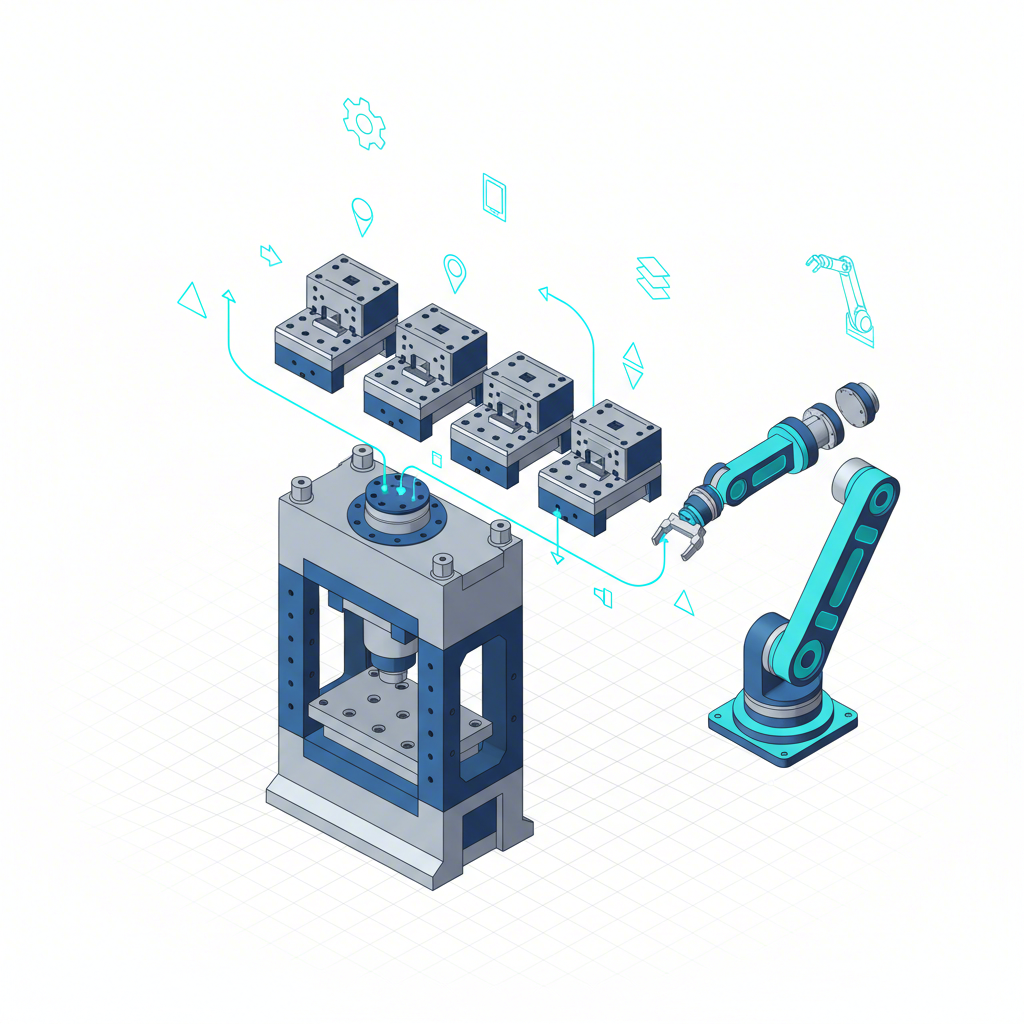

Composants principaux et types de systèmes de transfert

Un système d'automatisation complet par matrice de transfert intègre plusieurs composants essentiels fonctionnant en synergie. Les éléments principaux sont la presse d'estampage elle-même, qui fournit la force ; la matrice multistation, qui contient les outillages pour chaque opération de formage ; et le mécanisme de transfert, qui constitue le cœur automatisé du système. C'est ce mécanisme de transfert qui distingue véritablement cette technologie, en déterminant sa vitesse, sa précision et sa flexibilité.

Les mécanismes de transfert ont considérablement évolué, passant de systèmes purement mécaniques à des robots pilotés par servomoteurs avancés. Cette évolution a élargi les capacités du formage par matrice de transfert, permettant des vitesses plus élevées et une manipulation de pièces plus complexe. Le choix du système dépend des besoins spécifiques de l'application, notamment la taille des pièces, la vitesse de production et la configuration de la presse. Par exemple, Shaoyi (Ningbo) Metal Technology Co., Ltd. spécialisé dans les matrices d'estampage automobiles sur mesure, exploitant des systèmes avancés pour répondre aux exigences strictes en matière de précision et d'efficacité des principaux équipementiers.

Les différents types de systèmes de transfert offrent des avantages distincts et sont sélectionnés en fonction de l'environnement de production :

• Systèmes montés sur presse : Ces systèmes sont intégrés directement dans la presse d'estampage. Ils peuvent être mécaniques, entraînés par le vilebrequin principal de la presse, ou à servocommande, offrant un contrôle indépendant des profils de mouvement. Les systèmes servo offrent une flexibilité supérieure, permettant des mouvements optimisés qui améliorent la précision, bien que les presses mécaniques traditionnelles atteignent souvent des vitesses plus élevées pour la production à grand volume.
• Systèmes de transfert à passage latéral : Comme leur nom l'indique, ces systèmes comportent des rails de transfert qui passent par les ouvertures latérales de la presse. Cette conception, souvent un système servo à 3 axes, offre une excellente visibilité et un accès aisé à la zone de moule pour la maintenance et les changements. C'est une solution polyvalente qui peut être installée sur des presses existantes.
• Systèmes de transfert robotisés (lignes en tandem) : Bien qu'il soit différent d'une presse de transfert unique, cette approche automatisée utilise des robots industriels pour déplacer de grandes pièces entre plusieurs presses disposées en ligne. Elle offre une grande flexibilité pour des composants très volumineux, tels que les panneaux de carrosserie automobile, mais implique généralement un investissement initial plus élevé et une empreinte au sol plus importante.

Les systèmes modernes sont principalement servo-électriques, car ils offrent un contrôle précis et programmable sur les trois axes de mouvement : serrage, levage et transfert/inclinaison. Cela permet un positionnement fluide et reproductible ainsi qu'un fonctionnement à haute vitesse, des caractéristiques telles que des axes de levage à contre-poids et des roulements linéaires sans maintenance assurant une fiabilité et des performances durables.

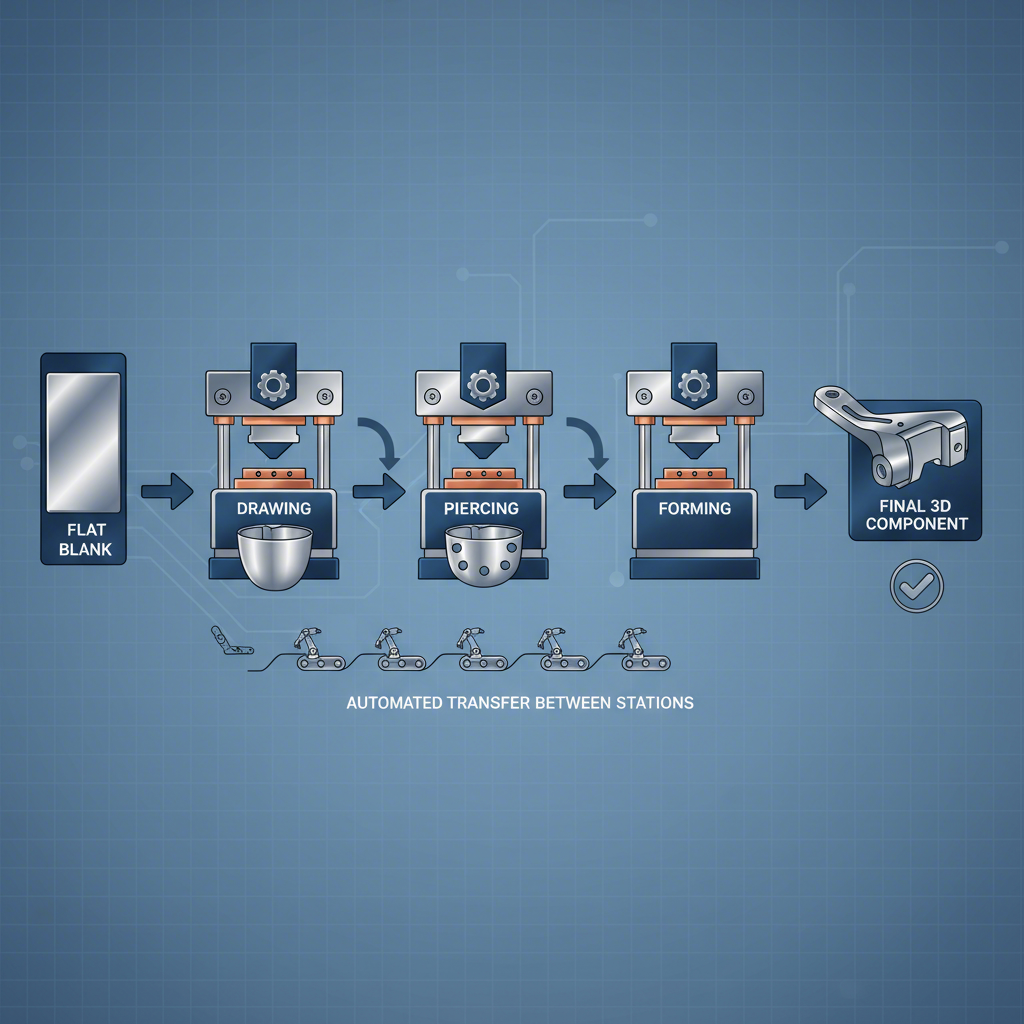

Le processus d'estampage par matrices de transfert expliqué

Le processus d'estampage par matrices de transfert transforme une tôle plate en un composant fini tridimensionnel grâce à une séquence d'opérations parfaitement synchronisée. Chaque cycle de la presse fait avancer simultanément plusieurs pièces, chaque pièce subissant une étape différente de sa mise en forme. Ce procédé constitue un modèle d'efficacité automatisée, s'écoulant logiquement de la matière première à la pièce terminée.

Bien que les opérations exactes varient selon la conception de la pièce, le flux de travail fondamental suit une séquence cohérente en plusieurs étapes :

1. Alimentation de la matière et découpage : Une bobine de matière première est alimentée dans la première station de la matrice. Ici, la presse effectue une opération de découpage, découpant la forme plate initiale de la pièce et la séparant entièrement de la bande de matériau. Ce flan ainsi obtenu est désormais prêt à être transféré.
2. Prise en charge et transfert de la pièce : Lorsque le traverse de la presse remonte, le mécanisme de transfert s'active. Un ensemble de « doigts » mécaniques ou pneumatiques montés sur des barres de transfert saisit fermement le flan. Les barres soulèvent ensuite la pièce verticalement, la déplacent horizontalement jusqu'à la station suivante, puis l'abaissent dans la cavité suivante de la matrice.
3. Opérations de formage et de perçage : Une fois la pièce correctement positionnée dans la deuxième station, le traverse de la presse descend pour exécuter l'opération suivante. Celle-ci peut être un emboutissage pour créer de la profondeur, un poinçonnage pour réaliser des trous, ou un ourlet pour façonner les bords. Cette étape est répétée sur plusieurs stations, chacune ajoutant davantage de détails et d'affinage à la pièce.
4. Opérations complexes et repositionnement : Dans les postes intermédiaires, le système de transfert peut faire pivoter ou réorienter la pièce afin de permettre des opérations sur différentes faces. Cette capacité est essentielle pour créer des géométries complexes qui, autrement, nécessiteraient un traitement secondaire. Les opérations peuvent inclure le marquage, l'arrondissage, le bourrelet ou même le taraudage dans la matrice.
5. Formage final et éjection : Dans les derniers postes, la pièce subit ses dernières opérations de formage, de découpe ou de bordage afin de répondre aux spécifications finales. Une fois la pièce terminée, le système de transfert la déplace vers un poste de sortie, où elle est éjectée de la presse sur un convoyeur ou dans un bac de collecte.

L'ensemble du processus est parfaitement synchronisé. Le mouvement du système de transfert est calé sur la course de la presse afin de garantir que les pièces soient dégagées des matrices avant leur fermeture et parfaitement positionnées pour chaque frappe. Ce haut niveau d'automatisation assure une grande régularité, une qualité constante et une production en grand volume.

Applications clés et avantages industriels

L'automatisation des matrices de transfert offre une combinaison unique de polyvalence et d'efficacité, ce qui en fait la méthode de fabrication privilégiée pour les composants métalliques complexes dans plusieurs industries clés. Sa capacité à produire des pièces grandes et profondes avec des détails complexes en grands volumes confère un avantage concurrentiel distinct là où la forme et la fonction sont essentielles. Cette technologie est particulièrement cruciale dans les secteurs exigeant une grande précision et une excellente répétabilité.

Les principales industries ayant recours au poinçonnage par matrice de transfert incluent l'automobile, l'électroménager, le chauffage, la ventilation et la climatisation (CVC), ainsi que la quincaillerie sanitaire. Dans le secteur automobile, elle sert à fabriquer des éléments structurels du châssis, des berceaux moteur, jusqu'aux réservoirs de carburant et aux bacs d'huile. Pour les appareils électroménagers, elle permet de produire des carrosseries complexes, des cuves de machine à laver profondes et des enveloppes de compresseur. Le point commun est la nécessité de pièces géométriquement complexes, résistantes, légères et produites de manière rentable en millions d'unités.

Les principaux avantages qui favorisent son adoption sont :

• Liberté de conception : Étant donné que la pièce est débarrassée d'une bande porteuse, les concepteurs bénéficient d'une plus grande flexibilité. Les emboutissages profonds, les perforations latérales et les caractéristiques sur plusieurs axes sont tous possibles dans un seul procédé, comme on peut le voir dans les conceptions de fabricants tels que Layana .
• Rentabilité pour les grands volumes : Bien que les coûts d'outillage soient élevés, le faible coût unitaire en production de masse assure un excellent retour sur investissement. L'automatisation réduit la main-d'œuvre, et une utilisation optimale des matériaux minimise les déchets.
• Adéquation aux pièces de grande taille : Par rapport à l'emboutissage en matrices progressives, les systèmes de transfert peuvent manipuler des matériaux nettement plus grands et plus épais, ce qui les rend idéaux pour des composants structurels robustes.
• Intégration des opérations : Plusieurs étapes, y compris des opérations de formage non traditionnelles et même des assemblages ou taraudages en matrice, peuvent être regroupées dans une seule presse, éliminant ainsi le besoin de traitements secondaires.

Pour déterminer si cette technologie convient, un fabricant doit prendre en compte les facteurs suivants :

Le poinçonnage par transfert est-il adapté à votre projet ?

• Complexité des pièces : La pièce présente-t-elle des caractéristiques d’emboutissage profond, un rapport élevé entre la longueur et le diamètre, ou nécessite-t-elle des opérations sur plusieurs côtés ?
• Volume de production : Les besoins de production sont-ils moyens à élevés (des dizaines de milliers à des millions de pièces) ?
• Taille des pièces : La pièce est-elle trop grande ou encombrante pour être correctement manipulée sur une bande porte-outil progressive ?
• Type et épaisseur du matériau : L'application implique-t-elle des matériaux en forte épaisseur nécessitant un outillage et une manipulation robustes ?

Si plusieurs de ces questions reçoivent une réponse affirmative, l'automatisation par outillage à transfert est probablement la solution de production la plus efficace et la plus économique.

Questions fréquemment posées

1. Qu'est-ce qu'un outillage à transfert ?

Une matrice transfert est un type d'outil d'emboutissage utilisé dans une presse comportant plusieurs postes pour effectuer une séquence d'opérations. Sa caractéristique principale est qu'elle travaille avec des pièces séparées de la bobine de matière. Un système de transfert mécanique ou robotisé déplace ces pièces individuelles d'un poste à l'autre, permettant ainsi de produire des composants de grande taille ou complexes qui ne peuvent pas être réalisés avec une matrice progressive.

2. Quels sont les différents types de mécanismes de transfert utilisés dans les systèmes d'automatisation ?

Les types les plus courants de systèmes de transfert sont les systèmes à 2 axes et à 3 axes (ou tri-axes). Un système à 2 axes déplace généralement une pièce vers l'avant et effectue une opération de serrage/déserrage. Un système à 3 axes ajoute un mouvement de levage vertical, essentiel pour les pièces profondément embouties. Ces systèmes peuvent être montés sur la presse ou intégrés directement dans la matrice. Les systèmes modernes sont généralement motorisés par servomoteurs, permettant des mouvements entièrement programmables, tandis que les presses plus anciennes peuvent utiliser une automatisation mécanique fixe. Dans certaines applications, notamment les lignes en tandem, des robots industriels sont également utilisés pour transférer les pièces entre les presses.

3. Quelle est la différence entre une matrice en tandem et une matrice à transfert ?

Un système de matrice transfert effectue plusieurs opérations d'estampage dans une seule et grande presse, en utilisant un mécanisme de transfert intégré pour déplacer la pièce entre les postes de matrice à l'intérieur de cette presse. Une ligne en tandem se compose de plusieurs presses séparées disposées en séquence, les pièces étant transférées d'une presse à l'autre, souvent par des robots industriels. Les matrices transfert sont généralement destinées à des pièces de petite à moyenne taille et de complexité modérée, tandis que les lignes en tandem sont typiquement utilisées pour des pièces très grandes, comme les panneaux de carrosserie automobile.
