Ce que signifie réellement l'usinage CNC en ligne pour la fabrication moderne

Imaginez avoir besoin d'une pièce métallique de précision pour votre projet. Il y a dix ans, vous auriez dû vous rendre dans un atelier mécanique local, attendre un devis et espérer qu'ils puissent vous intégrer à leur planning. Aujourd'hui ? Vous téléversez un fichier numérique, recevez immédiatement un prix et voyez vos pièces finies livrées à votre porte. Voilà toute la puissance de l'usinage CNC en ligne.

Au cœur de l'usinage CNC en ligne se trouve la connexion directe entre vos conceptions numériques et des équipements de fabrication pilotés par ordinateur via des plateformes web. Une machine CNC utilise des commandes informatisées pour piloter des outils de coupe tels que des fraiseuses, des tours et des routeurs avec une précision exceptionnelle. Lorsque cette capacité de fabrication est associée à l'accessibilité offerte par Internet, les barrières géographiques ainsi que les freins traditionnels liés au recours au CNC disparaissent, ce qui rendait autrefois la fabrication de pièces sur mesure réservée aux grands fabricants.

La révolution numérique de l'accès aux ateliers mécaniques

Le paysage manufacturier a profondément évolué. Les plateformes en ligne rendent désormais accessibles, de façon démocratisée, des capacités d'usinage sophistiquées qui étaient auparavant réservées aux entreprises disposant de relations établies avec leurs fournisseurs et de départements d'ingénierie.

Réfléchissez à ce que cela signifie pour vous. Que vous soyez fondateur d'une startup en phase de prototypage d'un nouveau produit, ingénieur en maintenance chargé de remplacer des composants obsolètes ou passionné construisant un projet unique, vous avez désormais le même accès à la fabrication de précision que les entreprises du classement Fortune 500. Vous n'avez pas besoin de relations personnelles, de commandes minimales ni même d'une expertise technique approfondie pour commencer.

Lorsque vous demandez un devis CNC en ligne, des algorithmes sophistiqués analysent votre fichier de conception en quelques secondes, calculant les besoins en matériaux, le temps d’usinage et les facteurs de complexité qui prendraient des heures à évaluer manuellement dans un atelier traditionnel. Cette transformation numérique rationalise chaque étape, de la soumission du design à la livraison finale.

Composants essentiels des services CNC en ligne

Chaque service CNC en ligne fonctionne grâce à des systèmes interconnectés qui travaillent ensemble de manière fluide. Comprendre ces composants vous permet de naviguer dans le processus en toute confiance :

• Moteurs de devis instantanés : Un logiciel automatisé analyse vos fichiers de conception téléchargés et génère un prix en quelques secondes, sur la base de la géométrie, du choix du matériau et de la quantité
• Outils d’analyse de conception : Des algorithmes scrutent vos fichiers afin de détecter d’éventuels problèmes de fabrication avant le lancement de la production, en signalant notamment des caractéristiques impossibles à réaliser ou des conflits de tolérances
• Réseaux de fabrication : Des ateliers mécaniques CNC physiques équipés de fraiseuses, de tours et de capacités de service CNC exécutent vos commandes avec précision
• Systèmes de Contrôle Qualité : Les procédures d'inspection vérifient que les tolérances dimensionnelles et les exigences relatives à l'état de surface correspondent à vos spécifications
• Expédition intégrée : La coordination logistique garantit que les pièces finies vous parviennent par des canaux de livraison optimisés

Terminologie essentielle décryptée

Vous sentez-vous intimidé(e) par le jargon technique ? Décortiquons ensemble les termes essentiels que vous rencontrerez :

CAO (Conception Assistée par Ordinateur) désigne les logiciels que vous utilisez pour créer des modèles numériques 3D de vos pièces. Des programmes tels que SolidWorks, Fusion 360 ou même des solutions gratuites comme FreeCAD génèrent les fichiers de conception que vous téléchargerez. Considérez la CAO comme votre plan numérique.

FAO (Fabrication Assistée par Ordinateur) constitue le lien entre votre conception et la machine physique. Les logiciels de FAO prennent votre modèle CAO et génèrent les instructions précises indiquant à la machine comment usiner exactement votre pièce, y compris les trajectoires d’outils, les vitesses de coupe et les séquences d’opérations.

G-code est le langage de programmation que les machines CNC comprennent réellement. Lorsque le logiciel FAO traite votre conception, il génère des instructions en code G, essentiellement une série de coordonnées et de commandes qui dirigent chaque mouvement de l’outil de coupe. Vous n’avez pas besoin d’écrire vous-même le code G : la plateforme en ligne effectue automatiquement cette traduction.

Comprendre ces relations entre les processus de conception assistée par ordinateur (CAO) et de fabrication par usinage à commande numérique (CNC) vous fournit les bases nécessaires pour communiquer efficacement avec tout prestataire d’usinage et prendre des décisions éclairées tout au long de votre projet.

Le parcours complet, du fichier CAO à la pièce livrée

Vous êtes-vous déjà demandé ce qui se passe réellement après avoir cliqué sur « soumettre » sur une plateforme en ligne d’usinage CNC ? La plupart des services vous indiquent un prix et une date de livraison, puis vous laissent dans l’incertitude jusqu’à l’arrivée de vos pièces. Levons le voile et parcourons ensemble chaque étape du processus, depuis la préparation de votre fichier de conception jusqu’à la livraison des pièces usinées à votre domicile.

Comprendre ce parcours vous transforme d’un client passif en un partenaire informé du processus de fabrication. Vous saurez précisément où en est la production de vos pièces usinées CNC, anticiperez les retards éventuels et communiquerez plus efficacement dès qu’apparaîtront des questions.

Préparation de vos fichiers de conception pour le téléchargement

Votre parcours de fabrication commence bien avant votre visite sur une quelconque plateforme en ligne. La qualité de votre fichier de conception influence directement la précision du devis, le succès de la fabrication et la qualité finale des pièces. Bien réaliser cette étape permet de gagner du temps et d’éviter des révisions coûteuses.

Les services CNC en ligne acceptent plusieurs formats de fichiers standard, chacun présentant des avantages spécifiques :

• STEP (.stp, .step) : La norme universelle pour l’échange de données CAO 3D. Les fichiers STEP préservent avec précision la géométrie solide et sont compatibles avec pratiquement toutes les plates-formes. Il s’agit de votre choix le plus sûr pour la plupart des pièces CNC.
• IGES (.igs, .iges) : Un format plus ancien, encore largement pris en charge. Bien qu’il reste fonctionnel, l’IGES peut parfois perdre de la précision géométrique lors de la conversion, notamment pour les surfaces courbes complexes.
• STL (.stl) : Courant dans l'impression 3D, mais moins adapté à l'usinage CNC. Les fichiers STL approximent les surfaces à l'aide de facettes triangulaires, ce qui peut introduire des imprécisions géométriques pour les pièces destinées à un usinage de précision.

Cela semble simple ? C'est précisément là que butent de nombreux utilisateurs débutants. Les erreurs courantes de préparation comprennent :

• Le téléchargement de fichiers d'assemblage au lieu de fichiers de pièces individuelles
• L'oubli de supprimer les esquisses internes ou la géométrie de construction
• Le maintien des pièces à une échelle incorrecte (confusion entre millimètres et pouces)
• L'inclusion de caractéristiques existant uniquement à des fins de visualisation, et non de fabrication

Avant le téléchargement, vérifiez que votre modèle est étanche, sans surfaces ouvertes ni géométrie auto-intersectante. La plupart des logiciels de CAO intègrent des outils d'analyse permettant de détecter automatiquement ces problèmes.

Comprendre l’analyse automatisée DFM

En quelques secondes suivant le téléchargement de votre fichier, des algorithmes sophistiqués commencent à analyser votre conception du point de vue de sa fabricabilité cette analyse de la conception pour la fabrication (DFM) constitue l’un des services les plus précieux proposés par les plateformes en ligne, souvent incluse gratuitement avec votre devis.

Que vérifie exactement l’analyse DFM automatisée ? Le système évalue votre conception au regard des contraintes de fabrication que même des ingénieurs expérimentés peuvent parfois négliger :

1. Accessibilité des caractéristiques : Les outils de coupe peuvent-ils physiquement atteindre toutes les surfaces nécessitant un usinage ? Des poches profondes ou des angles internes peuvent exiger des outils spécialisés ou plusieurs montages.
2. Analyse de l’épaisseur des parois : Des parois trop minces peuvent se déformer pendant l’usinage, entraînant une imprécision dimensionnelle ou même une défaillance de la pièce. Le système signale les zones inférieures aux valeurs minimales recommandées.
3. Faisabilité des tolérances : Vos tolérances spécifiées sont-elles réalisables avec les procédés d’usinage standard, ou nécessiteront-elles des équipements de précision et un temps de production prolongé ?
4. Détection des dégagements négatifs : Les caractéristiques inaccessibles à l’usinage fraisage standard à 3 axes sont identifiées, accompagnées de suggestions de modifications de conception ou de procédés alternatifs.

Selon des spécialistes du secteur, une analyse DFM professionnelle peut réduire les coûts de fabrication de 40 % par rapport aux estimations initiales, à condition que les recommandations soient mises en œuvre. Cette analyse optimise de façon proactive les conceptions afin d’éviter les défauts, garantissant ainsi que votre prototype usiné sur commande numérique (CNC) soit produit « juste du premier coup », avec une réduction drastique des coûts et des délais de développement.

Lorsque vous recevez les commentaires issus de l’analyse DFM, vous constatez généralement des problèmes signalés, classés par niveau de gravité. Les problèmes critiques empêchent totalement la fabrication. Les avertissements indiquent des caractéristiques qui augmentent le coût ou le risque. Les suggestions proposent des opportunités d’optimisation n’ayant aucune incidence sur la fonctionnalité.

Du devis à l’atelier de production

Une fois que vous avez approuvé le devis et confirmé le choix du matériau, votre commande entre dans la file d’attente de production. Voici la séquence opérationnelle, généralement tenue secrète par la plupart des concurrents :

1. Vérification de la commande : Un ingénieur en fabrication examine votre conception, les commentaires DFM et vos exigences particulières. Pour les pièces standard, cette vérification s’effectue en quelques heures. Les géométries complexes peuvent nécessiter des consultations supplémentaires.
2. Programmation FAO : Un logiciel spécialisé génère des trajectoires d'outil, traduisant votre modèle 3D en instructions machines précises. Les programmeurs optimisent les stratégies d'usinage pour améliorer l'efficacité tout en préservant la qualité.
3. Préparation du matériau : Le matériau brut est sélectionné et découpé aux dimensions appropriées pour les pièces brutes. Pour les devis d'usinage en ligne, le matériau provient généralement de fournisseurs certifiés, avec une traçabilité complète.
4. Réglage de la machine : Les opérateurs fixent la pièce brute sur la machine, installent les outils de coupe requis et chargent le programme. Le temps de mise en place varie considérablement selon la complexité de la pièce et les exigences en matière de tolérances.
5. Opérations d'usinage : La machine à commande numérique (CNC) exécute les opérations programmées, enlevant progressivement le matériau couche par couche. Les opérateurs surveillent le processus et ajustent, si nécessaire, les paramètres afin d'obtenir des résultats optimaux.
6. Contrôle qualité : Les pièces finies font l'objet d'une vérification dimensionnelle conformément à vos spécifications. Selon les exigences, cette vérification va de simples contrôles au pied à coulisse à des analyses effectuées sur une machine à mesurer tridimensionnelle (MMT), accompagnées de rapports d'inspection complets.
7. Post-traitement : Si vous avez spécifié des traitements de surface tels que l’anodisation, la peinture en poudre ou le grenaillage, les pièces passent aux opérations de finition avant l’emballage final.
8. Coordination de l’expédition : Les pièces terminées sont soigneusement emballées avec des matériaux de protection et des documents justificatifs, puis remises à des partenaires logistiques pour livraison.

Pour les commandes standard de prototypage CNC, cette séquence complète s’achève généralement en 3 à 7 jours ouvrables. Des services accélérés peuvent réduire considérablement les délais, certains prestataires proposant même une livraison le lendemain pour des géométries simples.

La transparence des plateformes en ligne permet souvent de suivre votre commande à chaque étape. Des notifications automatisées vous informent lorsque les pièces entrent en production, lorsque l’usinage est terminé et lorsqu’elles sont expédiées. Cette visibilité élimine l’incertitude qui caractérisait traditionnellement les relations dans le domaine de la fabrication sur mesure.

Maintenant que vous comprenez l’ensemble du parcours, de la conception du fichier à la pièce finie, vous êtes prêt à explorer les procédés d’usinage spécifiques qui transforment la matière première en composants de précision.

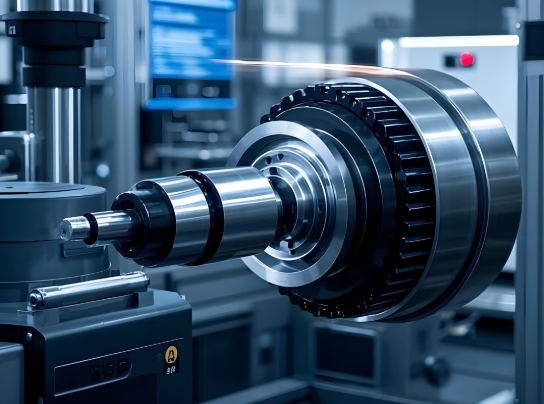

Usinage CNC par fraisage, tournage et EDM : démystification

Vous avez téléchargé votre fichier de conception, reçu votre devis et approuvé la production. Mais que se passe-t-il réellement lorsque la matière première entre en contact avec l’outil de coupe ? Comprendre les procédés d’usinage spécifiques proposés par les plateformes en ligne vous permet de concevoir des pièces plus performantes, de formuler vos exigences de manière claire et de prendre des décisions éclairées quant à la méthode la mieux adaptée à votre projet.

La plupart des services CNC en ligne proposent plusieurs options de procédés, mais expliquent rarement ce qui les distingue. Changeons cela. Que votre pièce nécessite une usinage CNC par fraisage sur des surfaces planes ou un usinage CNC précis par tournage sur des géométries cylindriques , maîtriser le fonctionnement de chaque procédé fait de vous bien plus qu’un simple client : vous devenez un véritable partenaire industriel.

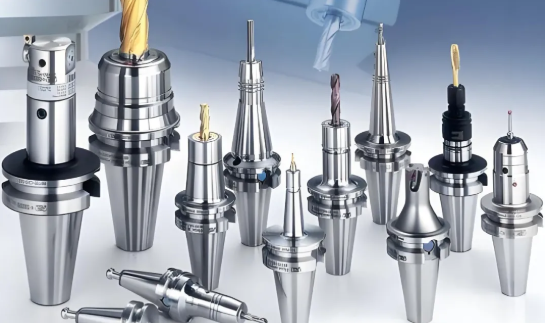

Explication des opérations de fraisage

L'usinage CNC par fraisage utilise des outils de coupe à plusieurs points qui tournent et se déplacent sur une pièce fixe, en enlevant le matériau couche par couche. Imaginez une mèche de perceuse, mais au lieu de s’enfoncer uniquement vers le bas, elle se déplace latéralement pour créer des rainures, des cavités, des contours et des surfaces complexes en 3D avec une précision remarquable.

Quelle est la principale caractéristique différenciant les opérations de fraisage ? Le nombre d’axes que la machine contrôle simultanément :

usinage 3 axes : L’outil de coupe se déplace selon les axes X, Y et Z, tandis que la pièce reste fixe. Cette configuration permet de traiter efficacement les surfaces planes, les cavités, les perçages et les contours simples. La plupart des pièces prismatiques — supports, boîtiers, plaques de fixation — sont usinées parfaitement sur des machines à 3 axes. C’est le cheval de bataille des services CNC en ligne et généralement l’option la plus économique.

fraisage 3+2 axes : Également appelé usinage 5 axes positionnel, ce dispositif ajoute deux axes de rotation qui repositionnent la pièce entre les opérations d’usinage. La machine verrouille la pièce à un angle spécifique, puis effectue des usinages 3 axes. Cette approche permet d’accéder à plusieurs faces sans repositionnement manuel, réduisant ainsi le temps de préparation et améliorant la précision pour les pièces nécessitant des caractéristiques sur plusieurs surfaces.

usinage fraisage simultané 5 axes : Les cinq axes se déplacent continuellement pendant l’usinage, permettant à l’outil d’aborder la pièce sous pratiquement n’importe quel angle. Des composants aérospatiaux complexes, des aubes de turbine et des formes sculpturales organiques deviennent ainsi réalisables. L’inconvénient ? Un coût plus élevé des machines se traduit par des prix unitaires supérieurs, généralement de 30 à 50 % par rapport à des pièces équivalentes usinées sur une machine 3 axes.

Lorsque les plateformes en ligne analysent votre conception téléchargée, elles déterminent automatiquement la configuration d’axes requise par votre géométrie. Une pièce usinée CNC présentant des caractéristiques sur une seule face est dirigée vers des machines 3 axes, tandis que la présence de dégagements ou d’angles composés déclenche des recommandations 5 axes.

Tournage CNC pour pièces cylindriques

Alors que la fraise tourne l’outil, le tournage CNC inverse l’équation : la pièce à usiner tourne rapidement tandis qu’un outil de coupe à un seul point, fixe, façonne sa surface. Cette différence fondamentale rend le tournage particulièrement adapté aux composants cylindriques, coniques et présentant une symétrie de révolution.

Imaginez un tour de potier, mais au lieu d’argile et de doigts, vous disposez d’une barre métallique et d’inserts en carbure affûtés avec précision. Les services de tournage CNC excellent dans la production d’arbres, de goupilles, de douilles, d’entretoises et de composants filetés, avec une concentricité et une circularité exceptionnelles.

Les capacités des services modernes de tournage CNC vont bien au-delà de la simple usinage de cylindres. Les opérations courantes comprennent :

• Épaulement : Création de surfaces planes terminales perpendiculaires à l’axe de rotation
• Alésage : Agrandissement ou affinage précis de diamètres internes
• Filetage : Usinage de filetages internes ou externes en une seule passe
• Rainurage : Usinage d’encoches étroites destinées aux joints toriques, aux anneaux retenus ou à des éléments décoratifs
• Détourage : Séparation des pièces finies de la barre brute

Les centres d'usinage tournants avancés intègrent désormais des outils motorisés — des outils de coupe rotatifs montés sur la tourelle — qui permettent d'effectuer des opérations de fraisage sans transférer les pièces vers des machines séparées. Vous avez besoin d’un arbre comportant une surface plane usinée ou des trous traversants ? Les centres de tournage-fraisage réalisent ces deux opérations en une seule mise en position, améliorant ainsi la précision tout en réduisant les délais de livraison.

Pour la production en grande série, les tours à barres CNC fonctionnent en continu avec une intervention minimale de l’opérateur. Des alimentateurs automatiques de barres fournissent la matière première, tandis que les pièces finies sont éjectées dans des bacs de collecte. Cette automatisation rend les services de tournage CNC particulièrement rentables pour des quantités supérieures à 50–100 pièces.

Lorsque l’usinage par électro-érosion devient nécessaire

Certaines géométries ne peuvent tout simplement pas être usinées à l’aide d’outils de coupe conventionnels. Cavités internes inaccessibles aux outils, matériaux extrêmement durs qui détériorent les outils standards, ou caractéristiques exigeant une précision infime — ces scénarios nécessitent l’usinage par électro-érosion (EDM).

L'usinage par électro-érosion (EDM) enlève du matériau au moyen d’étincelles électriques contrôlées, plutôt que par découpe physique. Ce procédé ne fonctionne que sur des matériaux électriquement conducteurs, mais permet d’obtenir des résultats impossibles à réaliser par des méthodes conventionnelles. Selon des spécialistes de la fabrication, l’usinage par fil électro-érosif (Wire EDM) maintient une précision de positionnement de ±0,0005 po, même sur des matériaux trempés, tandis que le perçage conventionnel dans des matériaux durs dévie souvent de ±0,002 po ou plus.

Trois variantes de l’EDM répondent à des besoins géométriques différents :

• Électroérosion fil : Un fil électrique mince coupe le matériau comme une scie à ruban, créant des profils externes complexes et des découpes traversantes. Idéal pour des formes 2D complexes dans des aciers à outils trempés.
• Électroérosion par broche (Sinker EDM) : Des électrodes sur mesure « s’enfoncent » dans la pièce à usiner, érodant des cavités en image miroir. Indispensable pour réaliser des caractéristiques internes fermées auxquelles les outils d’usinage traditionnels ne peuvent pas accéder.
• EDM de perçage de trous : Spécialisé dans la réalisation de trous de précision dans des matériaux durs, souvent utilisé pour les canaux de refroidissement dans les moules d’injection ou les composants de turbines.

Quelles sont les implications en termes de coûts ? L’usinage par électro-érosion (EDM) coûte généralement 150 à 300 % plus cher que l’usinage conventionnel et rallonge les délais de production de 2 à 4 semaines. Toutefois, lorsque la géométrie de votre pièce exige des caractéristiques que les usinages CNC classiques ne peuvent pas réaliser, l’EDM devient non seulement une option, mais une nécessité.

Choisir le procédé adapté à votre géométrie

Comment déterminer quel procédé convient à votre pièce ? Commencez par analyser la géométrie, puis prenez en compte les tolérances requises ainsi que les volumes de production. La matrice comparative suivante résume les principaux critères de décision :

Type de processus	Applications Typiques	Capacités géométriques	Plage de tolérance	Coût relatif
fraisage 3 axes	Supports, boîtiers, plaques, enveloppes	Surfaces planes, cavités, perçages, contours simples	tolérance standard ± 0,005 po, tolérance de précision ± 0,002 po	$
l'usinage 5 axes	Pièces aéronautiques, roues d’injecteurs, moules complexes	Dépouilles, angles composés, surfaces organiques	± 0,002 po à ± 0,001 po	$$-$$$
Tournage CNC	Arbres, goupilles, douilles, éléments de fixation filetés	Cylindrique, conique, symétrique par rotation	±0,05 mm (standard), ±0,025 mm (précision)	$
Tour-fraiseur	Arbres avec aplat, trous transversaux, pièces rotatives complexes	Caractéristiques combinées cylindriques et prismatiques	± 0,002 po à ± 0,001 po	$$
EDM à fil	Matrices en acier à outils, profils complexes, fentes étroites	Découpes complètes bidimensionnelles complexes, contours externes	±0,0005" réalisable	$$$
Le dépistage de la maladie	Cavités de moule, caractéristiques internes, poches borgnes	Géométries internes fermées, cavités tridimensionnelles	±0,001" à ±0,0005"	$$$-$$$$

Un cadre décisionnel pratique : si votre pièce est principalement ronde et symétrique, commencez par le tournage. Si elle nécessite des faces planes, des poches ou des caractéristiques multifaces, la fraiseuse constitue votre base. Vous avez besoin des deux ? Les centres d’usinage combinés tournage-fraisage réunissent ces capacités. Vous rencontrez des cavités internes inaccessibles aux outils ou des matériaux trempés présentant une dureté supérieure à 45 HRC ? L’usinage par électro-érosion (EDM) entre alors en jeu.

Lorsque vous utilisez des plateformes CNC en ligne, le système automatisé de devis analyse votre géométrie et recommande les procédés appropriés. Toutefois, comprendre ces distinctions vous permet de concevoir des pièces optimisées pour des méthodes de fabrication spécifiques — ce qui réduit les coûts tout en améliorant les résultats.

Une fois les procédés d’usinage clarifiés, la décision suivante, cruciale, consiste à sélectionner des matériaux qui équilibrent les exigences de performance et les caractéristiques d’usinabilité.

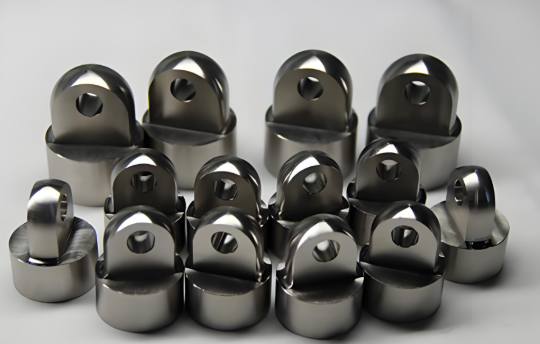

Guide de sélection des matériaux pour les pièces usinées CNC

Vous avez choisi votre procédé d’usinage et optimisé votre conception pour la fabrication. Il s’agit désormais d’une décision qui influe directement sur les performances de la pièce, le coût de production et le calendrier du projet : le choix du matériau approprié. Cette étape peut poser problème, même aux ingénieurs expérimentés, car les plateformes en ligne proposent des dizaines d’options sans expliquer pourquoi l’un d’eux se distingue des autres dans une application donnée.

L’usinage CNC est compatible avec pratiquement tous les métaux et plastiques, mais cette souplesse engendre ses propres défis. L’aluminium s’usine rapidement et à moindre coût, mais résistera-t-il à votre environnement opérationnel ? Le titane offre un rapport résistance/poids exceptionnel, mais l’augmentation de coût de 5 fois est-elle justifiée pour votre application ? Examinons ensemble les matériaux que vous rencontrerez sur les plateformes en ligne d’usinage CNC et définissons des critères de décision clairs.

Matériaux métalliques et leur comportement en usinage

Pourquoi l’usinage de l’aluminium coûte-t-il nettement moins cher que celui du titane, même lorsque les prix des matières premières sont comparables ? La réponse réside dans l’usinabilité — c’est-à-dire la facilité avec laquelle un matériau permet aux outils de coupe d’enlever des copeaux sans usure excessive, génération de chaleur importante ou endommagement de la surface.

Alliages d'aluminium représentent le compromis idéal pour la plupart des projets d’usinage CNC. Leur excellent rapport résistance/poids, leur résistance naturelle à la corrosion et leur usinabilité remarquable en font le choix par défaut dès lors que l’on n’a pas besoin d’une résistance équivalente à celle de l’acier. Selon les experts en fabrication de Hubs, l’aluminium 6061 est le métal le plus courant et le moins coûteux pour l’usinage CNC, servant de référence polyvalente dans tous les secteurs industriels.

Différentes nuances d’aluminium répondent à des besoins spécifiques :

• 6061:Alliage polyvalent offrant une excellente usinabilité, une bonne résistance et la possibilité d’être anodisé afin d’améliorer la dureté de surface
• 7075:Nuance aéronautique dont les propriétés en fatigue s’approchent de celles de l’acier, traitable thermiquement pour atteindre une haute dureté, mais plus difficile à souder
• 5083:Résistance supérieure à l’eau de mer pour les applications marines, avec une excellente soudabilité

Alliages d'acier inoxydable à fournir lorsque les exigences en matière de résistance à la corrosion et de résistance mécanique dépassent les capacités de l’aluminium. Ces matériaux sont usinés plus lentement et génèrent une chaleur importante, ce qui accroît l’usure des outils et les coûts de production. Toutefois, leur durabilité dans des environnements agressifs justifie souvent le surcoût.

Les nuances courantes comprennent l’acier inoxydable 304 (usage général avec une excellente résistance à la corrosion), le 316 (résistance chimique améliorée pour les applications marines et médicales) et le 17-4 PH (durci par précipitation jusqu’à des niveaux de dureté proches de ceux des aciers à outils).

Laiton et Bronze occupent une position unique dans le choix des matériaux pour l’usinage CNC. Le laiton C36000, souvent appelé laiton facile à usiner, figure parmi les matériaux les plus faciles à couper. Il produit des copeaux propres, engendre une usure minimale des outils et offre d’excellentes finitions de surface directement issues de la machine. Cela fait du bronze CNC un choix économique pour les composants décoratifs en grande série, les connecteurs électriques et les équipements de gestion des fluides.

Lorsque vous usinez du bronze pour des roulements, des douilles ou des équipements marins, vous constatez des avantages similaires. L’usinage CNC du bronze offre une lubrification naturelle et une résistance à la corrosion que l’acier ne peut égaler. La grande malléabilité de ce matériau permet des temps de cycle plus courts et un coût unitaire inférieur, malgré un prix des matières premières supérieur à celui de l’aluminium.

Titane représente l’extrémité la plus poussée de ce spectre. Son rapport résistance/poids exceptionnel et sa biocompatibilité le rendent indispensable dans les domaines aérospatial et des implants médicaux. Toutefois, la faible conductivité thermique du titane concentre la chaleur au niveau de l’arête de coupe, accélérant considérablement l’usure des outils. Les vitesses d’usinage chutent à une fraction de celles de l’aluminium, et l’utilisation d’outillages spécialisés devient obligatoire. Prévoyez un coût des pièces en titane 3 à 5 fois supérieur à celui de composants équivalents en aluminium.

Matériau métallique	Indice d'usinabilité	Résistance à la traction	Résistance à la corrosion	Niveau de coût	Applications Typiques
Aluminium 6061	Excellent	Modérée (276 MPa)	Bon	$	Prototypes, boîtiers, composants structurels
Aluminium 7075	Bon	Élevée (503 MPa)	Modéré	$$	Raccords aérospatiaux, composants soumis à de fortes contraintes
Inox 304	Modéré	Élevée (215 MPa en limite d’élasticité)	Excellent	$$	Équipements alimentaires, dispositifs médicaux, quincaillerie marine
Inox 316	Modéré	Élevée (205 MPa en limite d’élasticité)	Supérieur	$$$	Traitement chimique, instruments chirurgicaux
Cuivre c36000	Excellent	Modéré (310 MPa)	Bon	$$	Connecteurs électriques, quincaillerie décorative, robinetterie
Usinage CNC du bronze	Très bon	Moyen-Élevé	Excellent	$$-$$$	Roulements, douilles, composants marins
Titane Grade 5	Les pauvres	Très élevé (880 MPa)	Excellent	$$$$	Implants médicaux, structures aérospatiales

Plastiques d'ingénierie pour applications d'usinage CNC

Lorsque votre projet exige des pièces légères, une isolation électrique ou une résistance chimique que les métaux ne peuvent pas offrir, les plastiques d'ingénierie deviennent indispensables. Toutefois, les plastiques se comportent très différemment sous les outils de coupe, et le choix entre des options telles que le plastique Delrin et le nylon pour l'usinage nécessite de bien comprendre leurs caractéristiques distinctes.

Delrin (POM/acétal) le Delrin se distingue comme le plastique le plus usinable disponible. Sa rigidité et sa faible absorption d'humidité permettent d'obtenir des pièces dimensionnellement stables avec d'excellentes finitions de surface directement issues de la machine. Selon l'analyse technique de Penta Precision, le Delrin s'usine proprement et laisse une surface lisse et de haute qualité directement après passage de l'outil, nécessitant souvent peu ou pas de traitement postérieur.

Le Delrin excelle dans les applications de précision : engrenages, roulements, composants de valves et toute pièce nécessitant des tolérances serrées dans des environnements humides. Sa stabilité dimensionnelle signifie que ce que vous usinez est exactement ce que vous obtenez — aucune déformation post-usinage due à l’absorption d’humidité.

Nylon (Polyamide) il offre une résistance aux chocs supérieure et une tolérance thermique plus élevée que le Delrin, ce qui le rend idéal pour les composants soumis à des contraintes répétées ou à une exposition à la chaleur. Les grades de nylon chargés de verre supportent des températures continues d’environ 120–130 °C, contre un plafond de 100–110 °C pour le Delrin.

L’inconvénient ? Le nylon absorbe l’humidité de l’air, ce qui peut modifier ses dimensions et ses propriétés mécaniques au fil du temps. Ce comportement hygroscopique rend le nylon problématique pour les assemblages de précision ou les systèmes étanches où la stabilité dimensionnelle est critique. En outre, la souplesse du nylon peut provoquer une déflexion de l’outil pendant l’usinage, nécessitant souvent des opérations de finition supplémentaires, telles que le ponçage ou l’ébavurage.

Le choix entre ces matériaux dépend souvent de l'environnement et des exigences en matière de précision :

• Sélectionner Delrin lorsque la stabilité dimensionnelle, la résistance à l'humidité, les tolérances serrées ou la qualité de la finition de surface sont prioritaires
• Sélectionner Nylon lorsque la résistance aux chocs, la tenue à la chaleur, la flexibilité ou l'efficacité coût sont privilégiées

Polycarbonate offre une résistance exceptionnelle aux chocs—supérieure à celle de l'ABS—associée à une transparence optique. C'est le matériau privilégié pour les composants transparents, les couvercles de protection et les applications nécessitant une visibilité. Sa bonne usinabilité et sa capacité à recevoir divers colorants en font un matériau polyvalent, aussi bien pour les produits grand public que pour les équipements industriels.

PTFE (Teflon) présente le coefficient de friction le plus faible de tous les matériaux solides ainsi qu'une résistance chimique exceptionnelle. Des températures de fonctionnement supérieures à 200 °C permettent à la PTFE d'être utilisée dans des applications où d'autres plastiques échouent. Toutefois, sa faible dureté et sa tendance à s'écouler à froid limitent ses applications structurelles : la PTFE est généralement employée sous forme de garnitures, de joints ou d'inserts au sein d'ensembles plus vastes.

Matériau plastique	Machinabilité	Absorption d'humidité	Température maximale de fonctionnement	Niveau de coût	Meilleures applications
Delrin (POM)	Excellent	Très faible (0,2 %)	100-110 °C	$$	Engrenages, roulements, corps de soupape, composants de précision
Nylon 6/6	Bon	Élevé (2,5 %)	120-130 °C	$	Bagues, plaques d’usure, pièces structurelles, carter
Polycarbonate	Bon	Faible (0,15 %)	115-130 °C	$$	Couvercles transparents, protections, composants optiques
PTFE (Teflon)	Modéré	Négligeable	260°C	$$$	Joints, revêtements internes, inserts résistants aux produits chimiques
Le PEEK	Bon	Très faible (0,1 %)	250°C	$$$$	Implants médicaux, aérospatiale, roulements haute performance

Adapter les propriétés des matériaux aux exigences de l'application

Avec autant d'options, comment réduire systématiquement les choix pour votre projet spécifique ? Commencez par définir vos exigences non négociables, puis éliminez les matériaux qui ne répondent pas à aucun critère essentiel.

Étape 1 : Définir les conditions environnementales. Votre pièce sera-t-elle exposée à l'humidité, à des produits chimiques, à des températures extrêmes ou aux rayons UV ? Cela permet immédiatement d'éliminer certaines options : acier inoxydable ou PTFE en cas d'exposition chimique, aluminium ou nylon pour les applications extérieures, titane ou PEEK pour les environnements biomédicaux.

Étape 2 : Établir les exigences mécaniques. Quelles charges, contraintes et chocs la pièce doit-elle supporter ? Les applications à forte contrainte exigent des alliages d'acier ou du titane. Pour des charges modérées avec une sensibilité au poids, l'aluminium ou les plastiques renforcés sont privilégiés. Pour une résistance à l'usure, privilégiez les solutions d'usinage CNC en bronze, le Delrin ou les aciers trempés.

Étape 3 : Prendre en compte les exigences de précision. Des tolérances serrées dans des environnements humides éliminent les matériaux hygroscopiques tels que le nylon. La stabilité dimensionnelle dans le temps privilégie le plastique Delrin par rapport à d'autres polymères. Les ajustements critiques peuvent nécessiter des métaux soumis à un traitement de détente des contraintes.

Étape 4 : Équilibrer coût et performance. L’aluminium pourrait-il répondre aux exigences là où le titane avait été initialement spécifié ? Le Delrin serait-il suffisamment performant à la place du PEEK, pour un quart du coût ? Ces discussions sur les compromis déterminent souvent la viabilité du projet.

Lors de la commande via des plateformes CNC en ligne, le choix du matériau influence directement à la fois le prix cité et le délai de livraison. Des matériaux exotiques tels que le titane ou le PEEK peuvent nécessiter une commande spéciale, ajoutant plusieurs jours aux délais de livraison. Les stocks standard d’aluminium et de Delrin sont généralement expédiés depuis l’entrepôt, permettant un délai de réalisation plus court.

N'oubliez pas que l'usinabilité a un impact direct sur les coûts. Choisir des matériaux faciles à usiner, comme le laiton ou l'aluminium, plutôt que des matériaux difficiles à usiner, comme le titane ou l'acier inoxydable, peut réduire les coûts d'usinage de 50 % ou plus, même lorsque les coûts des matières premières sont comparables. Cette relation entre les propriétés des matériaux et l'économie de fabrication s'étend à tous les aspects de votre projet — y compris les spécifications de tolérance que nous examinerons ensuite.

Spécifications de tolérance qui comptent réellement

Chaque plateforme en ligne de fraisage CNC indique ses capacités en matière de tolérances dans ses spécifications techniques. Vous y verrez des valeurs telles que ±0,005 po ou ±0,127 mm figurant çà et là dans les tableaux comparatifs. Mais que signifient concrètement ces chiffres pour votre projet ? À quel moment la précision est-elle véritablement essentielle, et à quel moment payez-vous un supplément pour une exactitude dont votre application n'a pas besoin ?

Comprendre les tolérances vous transforme d’une personne qui se contente des spécifications par défaut en un ingénieur capable d’optimiser les conceptions à la fois sur le plan des performances et des coûts. La différence entre les tolérances d’usinage CNC standard et celles d’usinage CNC de précision peut multiplier le coût de votre pièce par 3 à 4 — pourtant, de nombreux concepteurs spécifient des tolérances serrées « juste pour être sûrs », sans en mesurer les conséquences sur la fabrication.

Comprendre la notation et les normes relatives aux tolérances

Les indications de tolérance apparaissent sur les plans techniques sous plusieurs formes ; savoir interpréter chacune d’elles évite des malentendus coûteux avec votre prestataire de services d’usinage de précision.

La notation la plus courante utilise les tolérances bilatérales : une cote nominale suivie de valeurs « plus ou moins ». Lorsque vous voyez « 25,00 ± 0,05 mm », la plage acceptable s’étend de 24,95 mm à 25,05 mm. Ce format simple convient à la plupart des pièces usinées sur machines CNC, lorsque les écarts dans l’un ou l’autre sens sont également acceptables.

Les tolérances unilatérales limitent la variation à une seule direction uniquement. Une indication telle que « 25,00 +0,00/−0,05 mm » signifie que la pièce peut être sous-dimensionnée de jusqu’à 0,05 mm, mais ne doit pas dépasser la dimension nominale. Les applications de montage serré exigent souvent cette approche : un arbre doit pouvoir s’insérer dans son logement sans être surdimensionné.

Pour les éléments filetés, des normes spécialisées régissent les variations autorisées. Quelle est la tolérance applicable aux taraudages ? Cela dépend de la classe de filetage spécifiée. Les filetages standards (classe 2B pour les filetages internes, classe 2A pour les filetages externes) autorisent davantage de variation que les filetages de précision (classe 3B/3A). Lors de la commande de pièces équipées de raccords NPT, il est essentiel de bien comprendre les spécifications telles que les dimensions du filetage 3/8 NPT ou le diamètre du trou 1 4 NPT afin d’assurer un étanchéité correcte. Par exemple, le filetage de tuyauterie 3/8 suit la norme ASME B1.20.1, qui définit des tolérances sur le diamètre de pas déterminant l’engagement des filetages et l’intégrité de l’étanchéité.

Les normes internationales fournissent des cadres de tolérance lorsque les plans ne précisent pas les dimensions individuelles :

• ISO 2768-m : Classe de tolérance moyenne, adaptée à la plupart des pièces commerciales
• ISO 2768-f : Classe de tolérance fine pour les assemblages de précision
• ASME Y14.5 : Norme de référence pour le dimensionnement géométrique et les tolérances (GD&T)

Lors de l’utilisation de plateformes CNC en ligne, les dimensions non spécifiées adoptent généralement par défaut la norme ISO 2768-m ou les tolérances générales indiquées par la plateforme. Examinez attentivement ces valeurs par défaut : elles peuvent être moins strictes ou plus strictes que ce que requiert votre application.

Quand des tolérances serrées sont nécessaires — et quand elles constituent un excès

Voici la question qui distingue les conceptions économiques des conceptions coûteuses : que se passerait-il si cette cote variait de ± 0,1 mm ? Si la réponse est « rien de critique », vous avez identifié une cote susceptible d’être soumise aux tolérances standard.

Selon les spécialistes de la fabrication chez Okdor, des tolérances serrées (±0,001 po ou ±0,025 mm) peuvent augmenter les coûts d’usinage CNC de 3 à 4 fois par rapport aux tolérances standard, tandis que des spécifications ultra-serrées (±0,0001 po ou ±0,0025 mm) peuvent coûter jusqu’à 24 fois le prix de base. Cette augmentation exponentielle des coûts résulte de vitesses d’usinage plus lentes, de besoins en équipements spécialisés et de procédures d’inspection particulièrement rigoureuses.

Les situations nécessitant réellement des tolérances serrées comprennent :

• Surfaces d'assemblage : Lorsque des pièces doivent s’ajuster précisément, par exemple des arbres dans des roulements ou des goupilles dans des perçages de positionnement
• Interfaces d'étanchéité : Les rainures pour joints et les canaux pour joints toriques, où toute variation dimensionnelle provoque des fuites
• Les composants mobiles : Les portées de roulements et les mécanismes coulissants exigeant des jeux contrôlés
• Assemblages critiques : Les filetages, où un engagement correct du filet garantit l’intégrité de l’assemblage

À l’inverse, ces caractéristiques justifient rarement des tolérances serrées :

• Les angles extérieurs et les chanfreins sur des surfaces non appariantes
• Les éléments décoratifs et les dimensions cosmétiques
• Trous d'assemblage avec jeu pour les éléments de fixation
• Dimensions globales de l'enveloppe sans exigences d'ajustement

La sur-spécification des tolérances représente 25 à 40 % des coûts de fabrication inutiles lors du développement de prototypes. Le boîtier d’un dispositif médical est passé de 180 $ à 320 $ lorsque les tolérances extérieures non fonctionnelles ont été resserrées, passant de ±0,005 po à ±0,001 po.

Le tableau suivant illustre comment les classes de tolérance influencent à la fois les applications et les coûts :

Classe de tolérance	Plage typique	Applications communes	Multiplicateur de coût	Méthode d'inspection
Standard	±0,005 po (±0,13 mm)	Composants généraux, boîtiers, supports	1x (valeur de référence)	Pieds à coulisse, micromètres
Précision	±0,002" (±0,05 mm)	Surfaces d’assemblage, logements de roulements, éléments de positionnement	1,5 à 2 ×	Indicateurs numériques, jauges de précision
Serré	±0,001" (±0,025 mm)	Ajustements critiques, composants aérospatiaux, dispositifs médicaux	3 à 4 fois	Inspection au CMM requise
Ultra-serré	±0,0001 po (±0,0025 mm)	Systèmes optiques, instruments de précision, équipements de métrologie	10 à 24 fois	Machine à mesurer tridimensionnelle (MMT) haute précision, environnement sous contrôle climatique

Les retards dans le calendrier se répercutent directement sur les coûts. Les pièces aux tolérances standard sont généralement expédiées en 5 à 7 jours, tandis que les travaux exigeant des tolérances serrées nécessitent 10 à 14 jours. Des exigences d’ultra-précision peuvent allonger les délais de livraison jusqu’à trois semaines, car les pièces doivent être usinées avec soin, subir plusieurs passes de finition légère et faire l’objet de vérifications qualité approfondies.

Communiquer efficacement les exigences en matière de tolérances

Lors de la commande via des plateformes CNC en ligne, une communication claire des tolérances évite des malentendus coûteux. La spécification géométrique et dimensionnelle (SGD) constitue le langage universel permettant de définir non seulement les limites dimensionnelles, mais aussi la façon dont les caractéristiques doivent être relatives les unes aux autres.

Fondamentalement, la SGD utilise une notation symbolique pour exprimer les variations autorisées de forme, d’orientation et d’emplacement. Selon L'équipe d'ingénierie de JLCCNC , sans SGD, cinq opérateurs fraiseurs interprétant le même plan pourraient produire cinq pièces totalement différentes, car les cotes linéaires traditionnelles laissent place à des interprétations divergentes.

Concepts clés de la GD&T pour la commande en ligne :

• Références : Caractéristiques de référence qui établissent le système de coordonnées pour mesurer d'autres caractéristiques. Une définition correcte des références garantit une mesure cohérente entre votre équipement d'inspection et celui du fabricant.
• Cadres de contrôle de défauts : Les cases de notation symbolique qui spécifient le type de tolérance géométrique, la variation autorisée et les références utilisées.
• Position réelle : Contrôle l'emplacement d'un trou dans une zone de tolérance cylindrique ; cette méthode est plus pratique que les tolérances de coordonnées traditionnelles pour les motifs de perçage.
• Planéité et perpendicularité : Contrôlent la forme et l'orientation d'une surface, aspects que les cotes fonctionnelles ne peuvent pas spécifier de façon adéquate.

Pour la plupart des pièces commandées via des plateformes en ligne, vous n'avez pas besoin d'une expertise complète en GD&T. Toutefois, maîtriser ces notions de base s'avère utile lorsque :

• Votre assemblage exige que certaines caractéristiques s'alignent avec d'autres composants.
• Les pièces doivent assurer une étanchéité contre des surfaces d'accouplement.
• Les composants rotatifs ou glissants nécessitent des relations contrôlées entre les caractéristiques
• Les rapports d’inspection doivent documenter la précision géométrique au-delà des seules dimensions simples

Conseils pratiques pour communiquer les tolérances en ligne :

• Appliquez des tolérances serrées uniquement aux caractéristiques critiques et indiquez-les clairement sur les dessins
• Utilisez les tolérances générales ISO 2768-m ou -f pour les dimensions non critiques, plutôt que de spécifier chaque mesure
• Joignez des dessins 2D à vos modèles 3D lorsque les exigences en matière de tolérances dépassent les capacités standard
• Demandez un retour d’information DFM avant la production : l’analyse automatisée signale souvent des spécifications de tolérance qui augmentent considérablement le coût

N’oubliez pas que l’inspection représente un surcoût de 15 à 25 % du coût de la pièce pour les travaux exigeant des tolérances serrées. L’établissement d’un rapport dimensionnel complet prend de 2 à 4 heures par pièce, selon sa complexité. Pour les applications critiques, prévoyez un budget de 50 à 150 $ par pièce pour la mesure et la documentation professionnelles.

Une fois les spécifications de tolérance clarifiées, vous êtes prêt à comprendre comment ces choix — associés à la sélection du matériau, à la complexité géométrique et à la quantité — se combinent pour déterminer le coût final de votre projet.

Quels facteurs déterminent le coût de l’usinage CNC et comment les optimiser ?

Vous avez sélectionné votre matériau, défini vos tolérances et téléchargé votre fichier de conception. Puis le devis arrive — et le prix de l’usinage CNC vous surprend. Pourquoi ce coût précisément ? Contrairement aux produits de détail dont les marges sont transparentes, les pièces usinées sur mesure impliquent plusieurs facteurs de coût imbriqués, qui interagissent de façon parfois surprenante.

Comprendre ces facteurs déterminants transforme le choc du prix en prise de décision stratégique. Lorsque vous savez pourquoi une pièce coûte 85 $ plutôt que 35 $, vous pouvez apporter des ajustements ciblés à sa conception afin de réduire les coûts de 40 à 60 % sans compromettre ses performances. Décortiquons ensemble l’économie de la fabrication CNC.

Les facteurs cachés qui influencent les coûts d’usinage

La plupart des gens supposent que le coût du matériau et le temps d’usinage représentent la majeure partie du coût d’une pièce. Ils ne sont qu’en partie dans le vrai. Selon l’analyse des coûts industriels réalisée par U-Need, les coûts d’usinage CNC comprennent le temps de fonctionnement de la machine, le coût du matériau, le coût de préparation (setup) et le coût de la main-d’œuvre — ce dernier pouvant représenter une part étonnamment élevée, notamment pour les productions en faible volume.

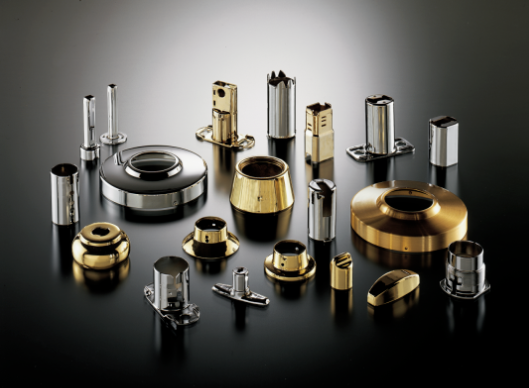

Temps de mise en place : Avant même que la première coupe ne commence, les opérateurs doivent fixer la pièce brute sur la machine, installer les outils de coupe appropriés, charger le programme et vérifier l’alignement. Ce processus de préparation (setup) prend entre 30 et 90 minutes, qu’il s’agisse d’une seule pièce ou de cinquante pièces. Pour un unique prototype, le coût de préparation peut représenter jusqu’à 60 % du coût total. En commander vingt-cinq identiques répartit ce même coût de préparation sur l’ensemble des unités, le ramenant à environ 5 % par pièce.

Changement d'outils : Les géométries complexes nécessitant plusieurs outils de coupe rallongent le temps à chaque changement d’outil. Un simple support nécessitant trois outils est usiné plus rapidement qu’un boîtier complexe exigeant douze outils. Chaque changement d’outil ajoute 2 à 5 minutes de temps non productif, durant lesquelles vous payez la disponibilité de la machine sans enlever de matière.

Temps d'usinage : La durée réelle d’usinage dépend de la dureté du matériau, de la complexité des caractéristiques et des exigences de tolérance. Comme le soulignent les experts en fabrication de Fathom, les matériaux plus durs et plus exotiques accélèrent l’usure des outils et augmentent le temps d’usinage, ce qui augmente considérablement les coûts. Le titane peut être usiné à 50 pieds par minute (surface feet per minute), tandis que l’aluminium atteint aisément plus de 500 SFM — une différence de 10 fois dans le taux d’enlèvement de matière.

Type de machine : Une fraiseuse standard à 3 axes coûte moins cher à l’heure qu’une fraiseuse à 5 axes, en raison des différences de complexité et de capacité des équipements. Lorsque votre géométrie oblige le système de devis à affecter le travail à des machines avancées, les tarifs horaires augmentent de 30 à 50 %.

Finitions de surface : Les traitements post-usinage, tels que l’anodisation, le sablage, la peinture par poudre ou la polissage, ajoutent à la fois du temps de traitement et une main-d’œuvre spécialisée. Ces finitions de surface peuvent augmenter le coût total de 15 à 40 %, selon les exigences. Une finition usinée standard ne coûte aucun supplément, tandis qu’un polissage miroir peut ajouter de 25 à 50 $ par pièce.

Niveau de tolérance : Comme nous l’avons vu précédemment, des tolérances serrées exigent des vitesses de coupe plus lentes, des passes de finition plus légères et un temps d’inspection prolongé. Le coût du métal usiné augmente lorsque les exigences de précision dépassent les capacités standard.

Modifications de conception permettant de réduire le prix sans compromettre la qualité

Voici une bonne nouvelle : la plupart des caractéristiques de conception qui font augmenter les coûts peuvent être modifiées sans affecter la fonctionnalité de la pièce. Ces modifications nécessitent généralement 30 minutes de travail en CAO, mais permettent d’économiser 25 à 50 % sur les coûts de production.

• Augmenter les rayons des angles internes : Les angles internes vifs nécessitent des fraises de petit diamètre qui usinent lentement et s’usent rapidement. Spécifier le plus grand rayon d’arrondi acceptable — idéalement correspondant aux diamètres normalisés des outils, tels que 1/8", 1/4" ou 3/8" — réduit considérablement le temps d’usinage.
• Réduisez les profondeurs des poches : Les poches profondes exigent des outils spécialisés à grande portée, des avances plus lentes et plusieurs passes en profondeur. Si votre conception comporte des poches dont la profondeur dépasse quatre fois leur largeur, évaluez si des alternatives moins profondes répondent tout aussi bien aux exigences fonctionnelles.
• Normaliser les diamètres des trous : Chaque diamètre de trou différent exige une opération de perçage distincte. Regrouper les trous autour de diamètres normalisés (1/8", 5/32", 3/16", 1/4") permet de minimiser les changements d’outils et de recourir à des forets facilement disponibles.
• Éliminez les tolérances serrées superflues : Appliquez les exigences de précision uniquement aux surfaces d’assemblage et aux caractéristiques critiques. Laissez les cotes esthétiques varier librement dans les limites des tolérances d’usinage standard.
• Évitez les parois minces : Les parois d'une épaisseur inférieure à 0,5 mm (métaux) ou à 1,5 mm (matières plastiques) nécessitent une usinage délicat à vitesse réduite. Elles risquent également de se déformer pendant l'usinage, ce qui peut entraîner des rebuts.
• Concevoir pour des configurations standard : Les pièces usinables depuis une ou deux faces coûtent moins cher que celles nécessitant quatre ou cinq opérations de repositionnement. Réfléchissez à la manière dont un tourneur ou un fraiseur fixerait votre pièce.
• Choisir des matériaux plus faciles à usiner : Lorsque les exigences fonctionnelles le permettent, privilégier l’aluminium plutôt que l’acier inoxydable, ou le Delrin plutôt que le PEEK, réduit considérablement le temps d’usinage sans affecter la plupart des applications.

La relation avec un atelier d’usinage sur mesure profite d’une consultation précoce en phase de conception. De nombreuses plateformes en ligne proposent gratuitement des analyses de faisabilité à des fins de fabrication (DFM), identifiant des opportunités concrètes de réduction des coûts avant même le lancement de la production. Profiter de cette analyse s’avère très rentable : selon des données sectorielles, les conceptions optimisées permettent de réduire les coûts de fabrication de 30 à 40 % par rapport aux versions initiales soumises.

Comprendre les seuils de quantité pour les prix dégressifs

L'économie de l'usinage CNC évolue considérablement entre les quantités de prototypes et les volumes de production. Comprendre ces seuils permet de planifier stratégiquement vos achats.

Prototypes unitaires (1 à 5 unités) : Les coûts de mise en place prédominent. Vous payez essentiellement une heure de préparation machine pour produire quelques minutes d’usinage réel. Les coûts unitaires atteignent ici leur point le plus élevé, mais l’investissement total du projet reste le plus faible. Cette approche est pertinente pour la validation du design avant de passer à des commandes plus importantes.

Production à faible volume (10 à 50 unités) : Les coûts de mise en place commencent à se répartir de façon significative sur l’ensemble des pièces. Vous pouvez observer une réduction des coûts unitaires de l’ordre de 30 à 45 % par rapport au prix d’une pièce isolée. L’achat des matériaux se fait encore aux tarifs de détail, mais l’efficacité de l’usinage s’améliore grâce au traitement par lots.

Séries de moyenne importance (100 à 500 unités) : Les économies d’échelle deviennent substantielles. Les achats de matériaux bénéficient de tarifs de gros. La conception de dispositifs de serrage dédiés et l’optimisation des parcours d’outils justifient un investissement en développement. Les coûts unitaires peuvent ainsi atteindre une réduction de 50 à 65 % par rapport aux prix pratiqués pour les prototypes.

Quantités de production (plus de 1 000 unités) : Efficacité maximale. Des systèmes de maintien spécialisés, une manutention automatisée des matériaux et des procédés affinés permettent de minimiser les coûts par pièce. Toutefois, l’investissement total augmente sensiblement, et les délais de livraison s’allongent en raison de l’approvisionnement en matériaux et de la planification de la production.

Gamme de quantités	Impact du coût de mise en place	Évolution du coût unitaire	Meilleur usage
1 à 5 pièces	60 à 70 % du total	Plus élevé (référence)	Validation de la conception, vérifications d’ajustement
10 à 50 pièces	25 à 40 % du total	réduction de 30 à 45 %	Production pilote, besoins en petites séries
100 à 500 pièces	10-15 % du total	réduction de 50 à 65 %	Lancement initial sur le marché, stock de pièces détachées
1000+ pièces	3 à 8 % du total	réduction de 70 à 80 %	Séries de production complètes

Certains acheteurs stratégiques divisent parfois leurs commandes : un petit lot prototype destiné à des essais immédiats, suivi de quantités plus importantes pour la production une fois que les conceptions sont finalisées. Cette approche équilibre la rapidité de validation et l’optimisation des coûts pour les pièces finales.

La transparence des plateformes en ligne d’usinage CNC rend la comparaison des coûts simple et directe. Téléversez votre conception, ajustez les quantités, et observez comment les prix évoluent en fonction du volume. Ce retour d’information instantané permet de prendre des décisions éclairées concernant le calendrier de commande, les modifications de conception et les engagements quantitatifs — plaçant ainsi l’économie de la fabrication fermement sous votre contrôle.

Maintenant que vous comprenez les dynamiques tarifaires, la prochaine étape concerne l’assurance qualité : quelles certifications sont essentielles pour votre secteur d’activité, et comment vérifier que les fournisseurs respectent effectivement leurs engagements en matière de qualité ?

Certifications sectorielles et normes de qualité expliquées

Parcourez n'importe quelle plateforme en ligne d'usinage CNC et vous serez confronté à un mur de logos de certification : ISO 9001, AS9100D, ISO 13485, IATF 16949. Ces accréditations apparaissent en bonne place sur la page d'accueil de chaque concurrent, mais peu d'entre eux expliquent ce qu'elles signifient réellement pour votre projet. S'agit-il simplement de badges marketing ou représentent-elles une assurance qualité réelle qui a un impact sur vos pièces ?

Comprendre ces certifications vous transforme d’un simple passateur de commandes en un acheteur éclairé, capable d’associer les capacités du fournisseur aux exigences de votre projet. Lorsque l’usinage aérospatial exige la conformité à la norme AS9100D ou que l’usinage de dispositifs médicaux nécessite la documentation ISO 13485, savoir pourquoi ces normes sont essentielles protège à la fois votre projet et votre réputation.

ISO 9001 comme fondement de la gestion de la qualité

Considérez la norme ISO 9001:2015 comme la langue universelle de la qualité en fabrication. Selon Les experts en certification de DNV , la norme ISO 9001 est générique et applicable à tous les secteurs industriels ; elle établit des exigences fondamentales garantissant une qualité constante des produits et la satisfaction des clients dans toute opération de fabrication.

Que garantit concrètement la certification ISO 9001 ? La norme exige la documentation de procédures pour chaque étape de la production, depuis l’inspection des matières premières entrantes jusqu’à l’expédition finale. Les installations certifiées doivent démontrer :

• Gouvernance des processus : Des flux de travail documentés qui standardisent la fabrication de chaque pièce
• ## Focus Client : Des systèmes permettant de recueillir les exigences et de vérifier que les pièces livrées répondent aux spécifications
• Amélioration continue : Des audits réguliers et des procédures d’actions correctives visant à identifier et à éliminer les problèmes de qualité
• Prises de décision fondées sur des preuves : La collecte et l’analyse de données orientant les améliorations en fabrication

Le processus de certification suit le cycle Planifier-Faire-Vérifier-Agir (PDCA), ce qui oblige les organisations à définir des objectifs, à mettre en œuvre des processus, à surveiller les résultats et à améliorer continuellement leurs opérations. Des auditeurs tiers vérifient la conformité chaque année, afin de garantir que les normes ne se relâchent pas après l’obtention initiale de la certification.

Pour la plupart des applications commerciales d’usinage CNC, la certification ISO 9001 offre une assurance qualité suffisante. Toutefois, les secteurs réglementés exigent des niveaux supplémentaires de contrôle que la gestion générique de la qualité ne saurait couvrir.

Certifications spécifiques au secteur : explications

Lorsque la gestion de la qualité standard n’est pas assez rigoureuse, les certifications spécifiques à un secteur ajoutent des exigences adaptées aux risques propres à ce domaine. Comprendre ces distinctions vous aide à sélectionner des fournisseurs qualifiés pour répondre aux exigences de votre application.

AS9100D pour les applications aéronautiques : L'usinage CNC de composants aérospatiaux exige une certification qui va bien au-delà des fondements de la norme ISO 9001. Selon le guide de certification d'American Micro Industries, la norme AS9100 s'appuie sur la norme ISO 9001 et introduit des exigences supplémentaires spécifiques au secteur aérospatial, en mettant l'accent sur la gestion des risques, la documentation rigoureuse et le contrôle de l'intégrité des produits tout au long de chaînes d'approvisionnement complexes.

Qu'est-ce qui rend la certification pour l'usinage CNC aérospatial plus exigeante ? La version AS9100D ajoute des exigences explicites relatives à :

• Gestion des risques : Des processus d'évaluation et d'atténuation approfondis visant à prévenir les défaillances critiques pour la sécurité
• Sécurité du produit : Une évaluation continue, sur l'ensemble du cycle de vie, des risques liés à la sécurité associés à chaque composant
• Prévention de la contrefaçon : Des contrôles stricts empêchant l'introduction de pièces suspectes dans les chaînes d'approvisionnement
• Gestion de configuration : Un suivi rigoureux des configurations des produits tout au long de leur cycle de vie
• Gestion de projet : Une planification et une exécution maîtrisées, essentielles pour les programmes aérospatiaux complexes

Les organisations qui passent de l'ISO 9001 à l'AS9100D doivent réaliser une analyse des écarts, mettre à niveau leurs systèmes qualité et réussir des audits spécialisés vérifiant la conformité aux exigences renforcées.

ISO 13485 pour les dispositifs médicaux : L'usinage médical et l'usinage de dispositifs médicaux s'exercent dans le cadre de cadres réglementaires où la sécurité des patients est primordiale. L'ISO 13485 établit des exigences spécifiques en matière de management de la qualité pour la fabrication de dispositifs médicaux, définissant des contrôles stricts portant sur la conception, la production, la traçabilité et l'atténuation des risques.

Les installations souhaitant obtenir la certification ISO 13485 doivent mettre en œuvre des pratiques détaillées de documentation, des contrôles qualité rigoureux et une gestion efficace des réclamations. Chaque pièce de dispositif médical doit être entièrement traçable, depuis la matière première jusqu'à la livraison finale — une exigence que la fabrication standard aborde rarement.

IATF 16949 pour les composants automobiles : Le secteur automobile exige des pièces conformes et sans défaut, produites à grande échelle. L’IATF 16949:2016 intègre les principes de l’ISO 9001 tout en y ajoutant des exigences spécifiques au secteur, axées sur l’amélioration continue, la prévention des défauts et une surveillance rigoureuse des fournisseurs.

La maîtrise statistique des procédés (MSP) devient obligatoire dans le cadre de l’IATF 16949, ce qui impose aux fabricants de surveiller statistiquement leurs procédés de production plutôt que de se fier uniquement aux contrôles finaux. Cette approche proactive permet de détecter toute dérive avant l’apparition de défauts, ce qui est essentiel dans la production automobile à haut volume.

Certification	Industrie principale	Exigences supplémentaires clés	Niveau de traçabilité	Fréquence des audits
ISO 9001:2015	Fabrication générale	Processus documentés, amélioration continue, orientation client	Standard	Surveillance annuelle
AS9100D	Aérospatial	Gestion des risques, prévention des contrefaçons, maîtrise de la configuration	Traçabilité complète des matériaux et des procédés	Audits annuels + audits clients
ISO 13485	Appareils médicaux	Maîtrise de la conception, gestion des risques, traitement des réclamations	Dossiers historiques complets des dispositifs	Surveillance annuelle
IATF 16949	Automobile	SPC, prévention des défauts, développement des fournisseurs	Traçabilité par lot et par série	Audits annuels + audits des équipementiers (OEM)

Comment vérifier les certifications des fournisseurs

La présence de logos de certification sur les sites web ne garantit pas une conformité à jour. Des certifications légitimes exigent une vérification préalable avant de confier des projets critiques à un quelconque prestataire de usinage CNC en ligne.

Les étapes pratiques de vérification comprennent :

• Demander des copies des certificats : Un certificat valide mentionne le nom de l’organisme de certification, le numéro de certificat, le champ d’application de la certification et la date d’expiration. Un certificat expiré indique que la conformité n’est plus assurée.
• Vérifier auprès des organismes certificateurs : Les principaux organismes de certification, tels que DNV, BSI et TÜV, disposent de bases de données en ligne permettant de confirmer la validité d’un certificat à l’aide de son numéro.
• Vérifiez les limitations de portée : Les certificats précisent les processus et les sites couverts. Une entreprise certifiée pour les opérations de tournage peut ne pas être certifiée pour le fraisage — vérifiez que la portée correspond à vos exigences.
• Examinez l'historique des audits : Les fournisseurs qui ont confiance dans leurs systèmes qualité partagent volontiers les résultats d’audits récents ou les résumés des actions correctives.
• Demander la documentation qualité : Les fournisseurs certifiés doivent fournir sans hésitation des rapports d’inspection, des certificats de matériaux et des documents de traçabilité.

Dans les secteurs réglementés, la vérification des certifications n’est pas facultative : il s’agit d’une diligence raisonnable qui protège votre organisation contre les défaillances de la chaîne d’approvisionnement. Les marchés aéronautiques et de défense exigent souvent une preuve documentée du statut de certification des fournisseurs avant que les commandes puissent être passées.

Une fois les normes qualité clarifiées, vous êtes en mesure d’évaluer si l’usinage CNC constitue la méthode de fabrication optimale pour votre projet, ou si d’autres technologies pourraient mieux répondre à vos besoins spécifiques.

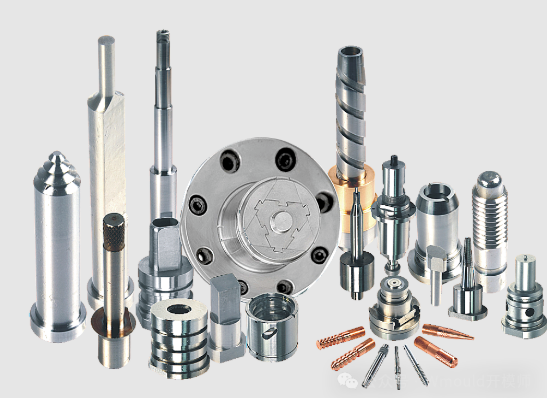

Usinage CNC contre autres méthodes de fabrication

Vous avez vérifié les certifications des fournisseurs et vous connaissez les normes de qualité. Mais voici une question fondamentale qui mérite d’être revisitée : l’usinage CNC est-il réellement la méthode de fabrication adaptée à votre projet ? Les plateformes en ligne rendent la commande de pièces usinées CNC remarquablement simple, mais cette facilité ne doit pas primer sur des décisions stratégiques de fabrication.

Chaque technologie de fabrication possède un domaine d’application privilégié où elle surpasse les alternatives. L’impression 3D domine certains usages, le moulage par injection réduit drastiquement le coût unitaire à grande échelle, et la tôlerie excelle pour les boîtiers et les supports. Comprendre ces limites vous aide à choisir judicieusement — et parfois, la solution optimale consiste à combiner plusieurs procédés.

Critères de décision entre usinage CNC et impression 3D

Le débat entre usinage CNC et impression 3D suscite des discussions sans fin, mais la décision repose souvent sur quatre facteurs : la géométrie, les exigences en matière de matériaux, la précision et la quantité.

Complexité géométrique : Selon Spécialistes de la fabrication chez Protolabs , l'impression 3D permet de créer des pièces avec très peu de limitations géométriques, y compris des caractéristiques creuses sans structures de support. La liberté de conception considérable offerte par la fabrication additive constitue l’un de ses principaux atouts. Lorsque votre conception intègre des canaux internes, des structures en treillis ou des formes organiques auxquelles les outils d’usinage ne peuvent tout simplement pas accéder, l’impression 3D devient le choix évident.

Inversement, l’usinage CNC métallique traite plus efficacement les géométries simples. Les supports, boîtiers et plaques dotés d’évidements, de perçages et de surfaces planes sont usinés rapidement et à moindre coût. Si votre pièce se compose principalement de caractéristiques prismatiques accessibles depuis une ou deux directions, l’usinage CNC s’impose généralement à la fois en termes de rapidité et de coût.

Exigences relatives aux matériaux : L’usinage CNC offre une sélection de matériaux plus étendue, notamment pour les métaux. Vous pouvez usiner pratiquement n’importe quel alliage d’aluminium, toute nuance d’acier inoxydable, du laiton, du bronze ou du titane. Vous avez besoin d’un usinage CNC de plastiques ? Le Delrin®, le nylon, le polycarbonate et le PEEK s’usinent parfaitement, avec des finitions de surface excellentes.

les matériaux pour impression 3D, bien qu’en pleine expansion, restent plus limités. L’impression métallique propose généralement de l’aluminium, de l’acier inoxydable, du titane et des alliages spécialisés comme l’Inconel, mais pas le laiton ni le bronze. Parmi les options plastiques figurent le nylon, des résines similaires à l’ABS et le polypropylène, bien que les propriétés des matériaux diffèrent souvent de celles de leurs équivalents obtenus par injection.

Précision et finition de surface : Lorsque des tolérances serrées sont requises, l’usinage CNC offre des résultats supérieurs. L’usinage standard garantit facilement une précision de ±0,005 po, tandis que les travaux de haute précision atteignent ±0,001 po ou mieux. Les pièces imprimées en 3D atteignent généralement au mieux une précision de ±0,010 po, avec des lignes de couches visibles à la surface, sauf si un traitement post-impression est effectué.

Pour les prototypes CNC rapides destinés aux essais de fonctionnement et d’ajustement exigeant une précision représentative de la production, les prototypes usinés surpassent les alternatives imprimées. Toutefois, pour la validation précoce de concepts, où l’apparence visuelle prime sur la précision dimensionnelle, l’impression 3D permet d’obtenir les pièces plus rapidement et à moindre coût.

Quantités optimales : Voici les recommandations pratiques : utilisez l’impression 3D pour 1 à 20 pièces lorsque la géométrie est complexe ou que la rapidité est critique. Passez à l’usinage CNC pour 10 à 500 pièces présentant des géométries simples. Au-delà de 500 à 1 000 unités, évaluez le moulage par injection pour les pièces en plastique ou la fonderie précise pour les pièces métalliques.

Pour les pièces produites en plus grand volume (100 unités ou plus) et dont la géométrie est relativement simple, l’usinage CNC serait probablement le procédé retenu. L’usinage offre des économies d’échelle plus avantageuses.

Lorsque le moulage par injection devient plus économique

Le moulage par injection implique un investissement initial important dans les outillages — généralement compris entre 3 000 $ et 15 000 $ pour des pièces simples, pouvant dépasser 50 000 $ pour des moules complexes à plusieurs cavités. Ce frein rend le moulage peu adapté à l’usinage de prototypes ou à la production de faible volume. Toutefois, une fois que les coûts d’outillage sont amortis sur un nombre suffisant d’unités, le coût unitaire chute fortement.

Où se situe le point de basculement ? Selon la comparaison des procédés de fabrication de Protolabs, le moulage par injection devient idéal pour une production à grand volume impliquant des géométries complexes et des détails précis. Ce point de basculement intervient généralement entre 500 et 2 000 pièces, selon la taille, la complexité et le matériau de la pièce.

Considérons ce scénario : un boîtier en plastique coûte 45 $ l’unité lorsqu’il est usiné par fraisage CNC par lots de 100 unités. Le même composant fabriqué par moulage par injection nécessite un outillage à 8 000 $, mais son coût unitaire chute à 3,50 $ en grande série. Le seuil de rentabilité ? Environ 190 pièces. Au-delà de ce seuil, chaque unité supplémentaire permet d’économiser 41,50 $ par rapport à l’usinage.

Toutefois, le moulage par injection introduit des contraintes que l’usinage CNC évite :

• Délai de livraison : La réalisation de l’outillage prend 4 à 8 semaines, contre 3 à 7 jours pour les pièces usinées
• Modifications de conception : La modification des moules coûte des milliers de dollars ; les pièces usinées sont mises à jour simplement par le téléchargement d’un nouveau fichier
• Limites matérielles: Le moulage par injection ne fonctionne qu’avec des thermoplastiques, pas avec des métaux
• Quantités minimales : La fabrication de petits lots ne justifie pas le temps de mise en place du moule

Les services d'usinage de prototypes comblent efficacement le fossé. Usinez des prototypes pour valider la conception, puis passez au moulage par injection une fois que les conceptions sont stabilisées et que les volumes justifient l’investissement dans les outillages. Cette approche hybride réduit à la fois les risques et les coûts.

Approches hybrides combinant plusieurs technologies

Les stratégies de fabrication les plus sophistiquées ne privilégient pas une seule technologie : elles combinent plusieurs procédés afin de tirer parti des atouts spécifiques de chaque méthode. La prototypage en fibre de carbone illustre fréquemment cette approche, avec des noyaux imprimés en 3D enveloppés dans des fixations composites usinées.

Scénarios hybrides courants incluant :

impression 3D + finition CNC : Imprimez des géométries complexes à l’état quasi-fini, puis usinez les surfaces critiques nécessitant des tolérances serrées ou une finition supérieure. Cette combinaison exploite la liberté géométrique de la fabrication additive tout en atteignant la précision de l’usinage CNC sur les caractéristiques fonctionnelles. Selon Protolabs, l’usinage post-fabrication des pièces imprimées en 3D permet d’obtenir une complexité inaccessible à l’usinage seul, ainsi qu’une précision sur les caractéristiques critiques que la fabrication additive ne peut pas assurer.

Prototypage CNC + Production par moulage par injection : Validez vos conceptions à l’aide de prototypes usinés, puis passez à la production par moulage. Les pièces usinées vérifient l’ajustement et le fonctionnement avant l’engagement dans la réalisation d’un outillage coûteux.

Tôlerie + Composants usinés : Fabriquez des enveloppes à partir de tôles pliées (coût inférieur pour les grandes surfaces planes), puis ajoutez des supports, des bossages ou des éléments de fixation précis usinés là où cela est nécessaire.

Fonderie + Usinage : Mouler des géométries complexes en forme quasi-finie, puis usiner les dimensions critiques pour atteindre les tolérances finales. Cette approche s’avère particulièrement efficace pour les grandes pièces métalliques, dont l’usinage à partir d’une masse pleine entraînerait un gaspillage important de matière.

Facteur	Usinage CNC	impression 3D	Moulage par injection	Tôle
Plage de quantité idéale	1 à 500 pièces	1 à 50 pièces	500 à 100 000 pièces et plus	10 à 10 000 pièces
Complexité géométrique	Modéré (accès à l’outil limité)	Très élevé (peu de limitations)	Élevé (angles de dépouille requis)	Faible à modéré (limites liées au rayon de courbure)
Options de matériaux	Étendu (métaux et plastiques)	En croissance (certains métaux/plastiques)	Thermoplastiques uniquement	Tôles métalliques uniquement
Capacité de tolérance	±0,001" réalisable	±0,010" typique	±0,005" en général	±0,010" typique
Délai de livraison habituel	3-10 Jours	1-5 jours	4 à 10 semaines (avec outillage)	5-15 jours
Tendance du coût par pièce	Modéré, diminution progressive	Plat (économies de volume minimales)	Élevé initialement, très faible à volume élevé	Faible, diminution modérée
Investissement initial	Aucun (paiement par pièce)	Aucun (paiement par pièce)	coût des outillages : 3 000 $ à 50 000 $ et plus	Aucun à faible (montages simples)

Lors de l’évaluation des options de fabrication, tenez compte du cycle de vie de votre projet. Un produit lancé avec 50 unités, susceptible d’atteindre éventuellement 50 000 unités, exige une stratégie différente de celle d’un projet de prototypage mécanique ponctuel. Commencez par la flexibilité de l’usinage CNC ou de l’impression 3D pour la validation, puis passez progressivement à des procédés adaptés aux volumes plus élevés dès que la demande le justifie.

Une fois la méthode de fabrication choisie, la dernière étape consiste à sélectionner le partenaire en ligne adéquat — celui dont les capacités, les certifications et la capacité d’adaptation à l’échelle correspondent aux besoins actuels de votre projet ainsi qu’à son potentiel de croissance future.

Sélectionner le bon partenaire en ligne pour l’usinage CNC

Vous avez parcouru la sélection des matériaux, compris les implications des tolérances et comparé les méthodes de fabrication. Maintenant vient la décision qui déterminera si votre projet réussit ou stagne : choisir le bon partenaire en usinage CNC en ligne. Ce choix va bien au-delà de la simple comparaison des devis — il implique d’aligner les capacités du fournisseur sur vos exigences spécifiques, de vérifier ses systèmes qualité et de vous assurer que votre partenaire est capable d’évoluer en parallèle avec votre projet.

Lorsque vous recherchez « usinage CNC près de chez moi » ou « ateliers d’usinage CNC près de chez moi », vous découvrirez une multitude d’options. Le défi ne réside pas dans la simple identification de fournisseurs, mais dans celle des prestataires qui répondent réellement à vos besoins. Un usineur situé à proximité peut offrir un avantage pratique, mais est-il en mesure de garantir la précision, les certifications et l’évolutivité exigées par votre projet ?

Alignement des capacités du prestataire sur les exigences du projet

Chaque prestataire d'usinage CNC apporte des atouts différents. Avant de demander des devis, définissez des critères clairs permettant de distinguer les partenaires qualifiés des options inadaptées.

Selon les spécialistes de la fabrication de 3ERP, un service d'usinage CNC n'est aussi efficace que les outils dont il dispose. Que ce soit des tours, des fraiseuses ou des routeurs, la variété et la qualité des machines peuvent faire la différence entre le succès et l’échec de votre projet. Ce principe guide votre processus d’évaluation.

Commencez par ces critères d'évaluation fondamentaux :

• Capacités des machines : Le prestataire exploite-t-il les équipements requis par la géométrie de votre pièce ? Le fraisage 3 axes convient aux pièces simples, mais les caractéristiques complexes exigent des capacités 5 axes ou des centres tournage-fraisage.
• Expertise en matériaux : Est-il en mesure d’approvisionner facilement les matériaux que vous avez spécifiés ? Les retards dans l’approvisionnement des matériaux allongent les délais de livraison et augmentent les coûts. Vérifiez qu’il stocke les matériaux courants et qu’il dispose de chaînes d’approvisionnement fiables pour les alliages spécialisés.
• Capacités en matière de tolérances : Vérifiez que leur précision déclarée correspond à vos exigences. Un atelier qui annonce des tolérances standard de ±0,005 po pourrait éprouver des difficultés à respecter des spécifications de ±0,001 po sans majoration tarifaire ni allongement des délais.
• Flexibilité des délais de livraison : Quel est leur délai d’exécution standard ? Proposent-ils des options accélérées lorsque les échéances se rapprochent ? Comprendre les options disponibles en matière de délais permet d’éviter tout conflit d’emploi du temps.
• Qualité de la communication : À quelle vitesse répondent-ils aux questions techniques ? Selon Les critères de sélection du groupe Kesu , le délai de réponse aux demandes techniques doit être inférieur à 24 heures, avec des explications détaillées faisant référence aux plans ou aux spécifications.

Lorsque vous recherchez un atelier d’usinage à proximité ou un atelier d’usinage CNC à proximité, résistez à la tentation de choisir uniquement en fonction de la proximité géographique ou du prix. Le devis le moins cher reflète souvent des compromis cachés — capacités d’inspection limitées, opérateurs moins expérimentés ou machines incapables d’atteindre systématiquement la précision requise.

Demandez des pièces échantillons ou visitez leur portfolio. Les projets antérieurs révèlent la complexité qu’ils ont maîtrisée avec succès ainsi que les secteurs d’activité qu’ils desservent. Un prestataire expérimenté dans la fabrication de composants aérospatiaux démontre des capacités différentes de celles d’un prestataire spécialisé dans les quincailleries décoratives, même si tous deux se présentent comme des ateliers d’usinage de précision.

Évaluation des systèmes qualité et des certifications

Nous avons déjà abordé les certifications, mais examinons à présent comment appliquer concrètement ces connaissances. Votre évaluation doit faire correspondre les exigences liées aux certifications aux besoins spécifiques de votre secteur tout en vérifiant que les allégations avancées ne sont pas uniquement des arguments marketing.

Pour les applications commerciales générales, la certification ISO 9001:2015 offre une assurance qualité adéquate. Toutefois, les secteurs réglementés exigent davantage. Les composants destinés aux dispositifs médicaux nécessitent la documentation ISO 13485 et une traçabilité rigoureuse. Les pièces aérospatiales doivent respecter la norme AS9100D, qui impose des protocoles renforcés de gestion des risques.

Les applications automobiles présentent des exigences particulières. Les installations certifiées IATF 16949 mettent en œuvre la maîtrise statistique des procédés (MSP), qui surveille en continu les processus de production plutôt que de se fier uniquement aux contrôles finaux. Cette approche proactive détecte les variations avant qu’elles ne se transforment en défauts — un impératif dans la production à grande échelle de composants automobiles, où la constance sur des milliers de pièces est non négociable.

En quoi les installations certifiées IATF 16949 se distinguent-elles concrètement ? Elles assurent :

• La surveillance statistique : Des cartes de contrôle suivant les dimensions critiques tout au long des séries de production
• Études de capabilité : Des valeurs CpK documentées attestant que les procédés sont capables de respecter systématiquement les spécifications
• Action préventive: Des systèmes permettant d’identifier les tendances avant l’apparition d’écarts hors tolérance
• Développement des fournisseurs : Des programmes garantissant la qualité des matières premières, de leur origine jusqu’à leur livraison

Shaoyi Metal Technology illustre cette approche axée sur la qualité, opérant sous la certification IATF 16949 avec une mise en œuvre stricte des méthodes de maîtrise statistique des procédés (SPC). Leur installation produit des composants à haute précision destinés aux applications automobiles, où la constance dimensionnelle a un impact direct sur la sécurité et les performances du véhicule. Pour les projets automobiles nécessitant une fabrication certifiée, leur services de fraisage CNC de précision montrent comment les systèmes qualité certifiés se traduisent par des pièces fiables.

Les étapes de vérification restent essentielles, quelles que soient les certifications revendiquées. Demandez des copies à jour des certificats indiquant des dates d’expiration valides ainsi qu’une couverture adéquate du champ d’application. Vérifiez les numéros des certificats auprès des bases de données des organismes certificateurs. Exigez des rapports d’inspections récents attestant des performances réelles en matière de qualité, et non pas uniquement des documents relatifs aux politiques.

Passage du prototype au volume de production

Voici un scénario qui pose problème à de nombreux acheteurs : vous trouvez un excellent partenaire pour les quantités de prototypes, mais découvrez ensuite qu’il est incapable de soutenir les volumes de production lorsque votre projet connaît le succès. Évaluer la capacité d’adaptation à l’échelle dès le départ permet d’éviter des changements de fournisseur douloureux par la suite.

Selon des spécialistes du secteur, la capacité d’adaptation à l’échelle est essentielle lorsqu’on envisage un partenariat à long terme. Un prestataire de services d’usinage CNC évolutif sera en mesure de s’adapter à une demande accrue, garantissant ainsi que votre croissance future ne soit pas freinée par des limites de capacité de sa part.

Questions permettant d’évaluer le potentiel d’adaptation à l’échelle :

• Quelle est votre capacité mensuelle maximale pour des pièces similaires à la mienne ?
• Comment les délais de livraison évoluent-ils entre des commandes de 10, 100 et 1 000 unités ?
• Conservez-vous en stock des matériaux courants, ou chaque commande nécessite-t-elle un approvisionnement spécifique ?
• Êtes-vous en mesure de mettre en place des dispositifs de serrage dédiés pour des séries de production répétées ?
• Quelle documentation qualité accompagne les lots de production par rapport aux prototypes ?

La transition du prototype à la production implique bien plus que simplement faire fonctionner les machines pendant plus longtemps. Les volumes de production exigent des trajectoires d’outils optimisées, des systèmes de maintien dédiés, une surveillance statistique de la qualité et, souvent, des rythmes de communication différents. Les partenaires capables d’assurer cette transition mettent en place des flux de travail distincts pour les prototypes et pour la production, chacun étant optimisé en fonction des priorités propres à chaque scénario.

Les délais de livraison constituent un facteur déterminant pour le déploiement à grande échelle de projets. Bien que le délai standard soit généralement de 5 à 7 jours pour les quantités destinées aux prototypes, la planification de la production exige souvent une réactivité accrue face à des pics imprévus de demande. Shaoyi Metal Technology répond à ce défi avec des délais de livraison pouvant être aussi courts qu’un jour ouvrable, permettant ainsi une réaction rapide lorsque les plannings de production se resserrent de façon inattendue.

Évaluez honnêtement la trajectoire de votre projet. Si vous validez une conception sans intention de production, des ateliers mécaniques locaux axés sur la réalisation de prototypes sont tout à fait adaptés. Toutefois, si des prototypes réussis déclencheront des commandes de production — même incertaines —, choisir des partenaires disposant d’une capacité avérée à monter en puissance permet d’éviter les perturbations liées à un changement de fournisseur en cours de projet.

Critère d'évaluation	Focus sur les prototypes	Orientation production	Questions à poser
Priorité aux délais	Rapidité plutôt que coût	La cohérence et la fiabilité	Quel est votre taux de livraison dans les délais pour les commandes de production ?
Documentation qualité	Vérification dimensionnelle de base	Rapports d’inspection complets, données SPC	Quelle documentation accompagne chaque expédition ?
Structure de tarification	Flexibilité au niveau de chaque pièce	Remises sur volume, commandes cadres	Comment les prix évoluent-ils en fonction des volumes engagés ?
Communication	Mises à jour basées sur le projet	Gestion dédiée des comptes	Qui sera mon interlocuteur principal pour la production en cours ?
Engagement de capacité	Planification au premier créneau disponible	Capacité réservée, créneaux planifiés	Pouvez-vous garantir l’allocation mensuelle de capacité ?

Le bon partenaire d’usinage CNC en ligne devient une extension de votre équipe d’ingénierie — comprenant vos applications, anticipant les défis et proposant de manière proactive des améliorations. Que vous recherchiez des ateliers d’usinage à proximité ou que vous évaluiez des fournisseurs internationaux, privilégiez des partenaires qui démontrent un intérêt authentique pour la réussite de votre projet, plutôt que de simplement chercher à décrocher votre prochaine commande.

Lorsque les exigences du projet correspondent aux capacités du fournisseur, lorsque les systèmes qualité répondent aux exigences du secteur et lorsque la capacité d’adaptation à l’échelle soutient votre trajectoire de croissance, vous avez trouvé bien plus qu’un simple fournisseur : vous avez établi un partenariat industriel qui transforme de façon fiable, répétée et économique des fichiers CAO en pièces livrées.

Questions fréquemment posées sur l’usinage CNC en ligne

1. Quels formats de fichiers sont acceptés pour les services d’usinage CNC en ligne ?

La plupart des plateformes CNC en ligne acceptent le format STEP (.stp, .step) comme standard universel pour un transfert précis de la géométrie 3D. Les fichiers IGES fonctionnent également, mais peuvent perdre de la précision sur les courbes complexes. Les fichiers STL, courants dans l’impression 3D, sont moins adaptés à l’usinage CNC, car ils approximent les surfaces à l’aide de facettes triangulaires. Avant le téléchargement, assurez-vous que votre modèle est étanche (« watertight »), c’est-à-dire qu’il ne comporte aucune surface ouverte, supprimez les esquisses internes et vérifiez que les unités d’échelle sont correctes afin d’éviter toute confusion entre millimètres et pouces.

2. Comment obtenir instantanément un devis d’usinage CNC en ligne ?

Téléversez votre fichier CAO sur une plateforme CNC en ligne, et des algorithmes automatisés analysent la géométrie, la sélection des matériaux et la quantité en quelques secondes. Le système calcule le temps d’usinage, la complexité de la mise en place et les exigences en matière de tolérances afin de générer un devis. De nombreuses plateformes fournissent gratuitement des retours DFM (conception pour la fabrication) identifiant les opportunités de réduction des coûts avant la production. Des prestataires tels que Shaoyi Metal Technology proposent des devis rapides avec des délais de livraison pouvant être aussi courts qu’un jour ouvrable pour les composants automobiles et de précision.

3. Quelle est la différence entre le fraisage CNC et le tournage CNC ?

Le fraisage CNC utilise des outils de coupe à plusieurs points tournants se déplaçant sur une pièce fixe afin de créer des cavités, des rainures et des surfaces complexes en 3D. Il permet de traiter des pièces prismatiques telles que des supports et des boîtiers. Le tournage CNC fait tourner la pièce pendant qu’un outil à point unique, fixe, la façonne, ce qui convient idéalement aux composants cylindriques tels que les arbres, les goupilles et les douilles. Les centres combinés tournage-fraisage regroupent les deux procédés pour les pièces nécessitant à la fois des caractéristiques rotatives et prismatiques dans une seule et même mise en position.

4. Quel est le coût de l’usinage CNC en ligne ?

Les coûts d'usinage CNC dépendent du type de matériau, du temps d'usinage, de la complexité de la mise en place, des exigences de tolérance et des spécifications de finition de surface. Le temps de mise en place à lui seul peut représenter 60 % des coûts du prototype, mais chute à 5 % pour des volumes de production. Des tolérances serrées (±0,025 mm) augmentent les coûts de 3 à 4 fois par rapport aux spécifications standard. Des optimisations de conception, telles que des rayons de congé plus importants, des diamètres de perçage normalisés et une sélection appropriée du matériau, peuvent réduire les prix de 40 à 60 % sans nuire à la fonctionnalité.

5. Quelles certifications dois-je rechercher chez un prestataire d'usinage CNC en ligne ?

L'ISO 9001:2015 fournit une assurance qualité de base pour les applications commerciales. Les projets aérospatiaux exigent la certification AS9100D, qui renforce la gestion des risques et la traçabilité. L'usinage de dispositifs médicaux exige la conformité à l'ISO 13485. Les composants automobiles nécessitent la certification IATF 16949, accompagnée de la maîtrise statistique des procédés (SPC), afin d'assurer une production à haut volume constante. Vérifiez systématiquement que les certificats sont toujours en cours de validité en demandant des copies comportant les dates d'expiration et en les confrontant aux bases de données des organismes certificateurs.
